GIGABYTE X99 OC FORCE Motherboard Review

/ บทความโดย: tpp , 31/08/2014 00:02, 19,712 views / view in EnglishEN
«»
Share

GIGABYTE X99  OC FORCE Appearance

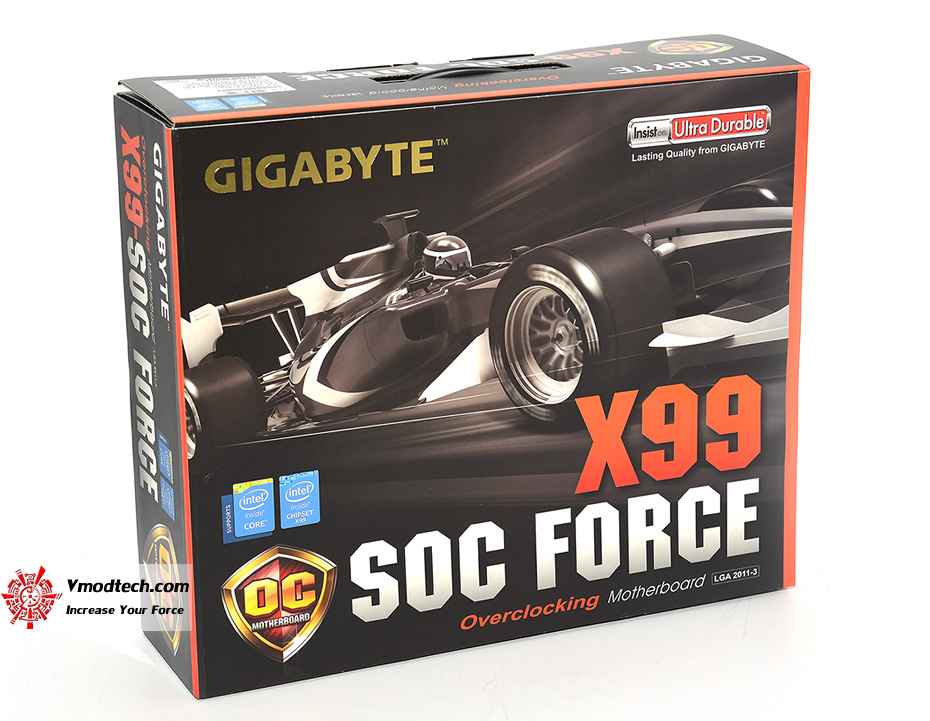

dsc 6107 GIGABYTE X99 OC FORCE Motherboard Review

พิจารณากล่องบรรจุของ GIGABYTE X99 OC FORCE นั้นออกแบบมาได้สวยสะดุดตาด้วยธีมสีเฉดส้มๆครับ กลองบรรจุนั้นไม่ใหญ่ไม่เล็ก

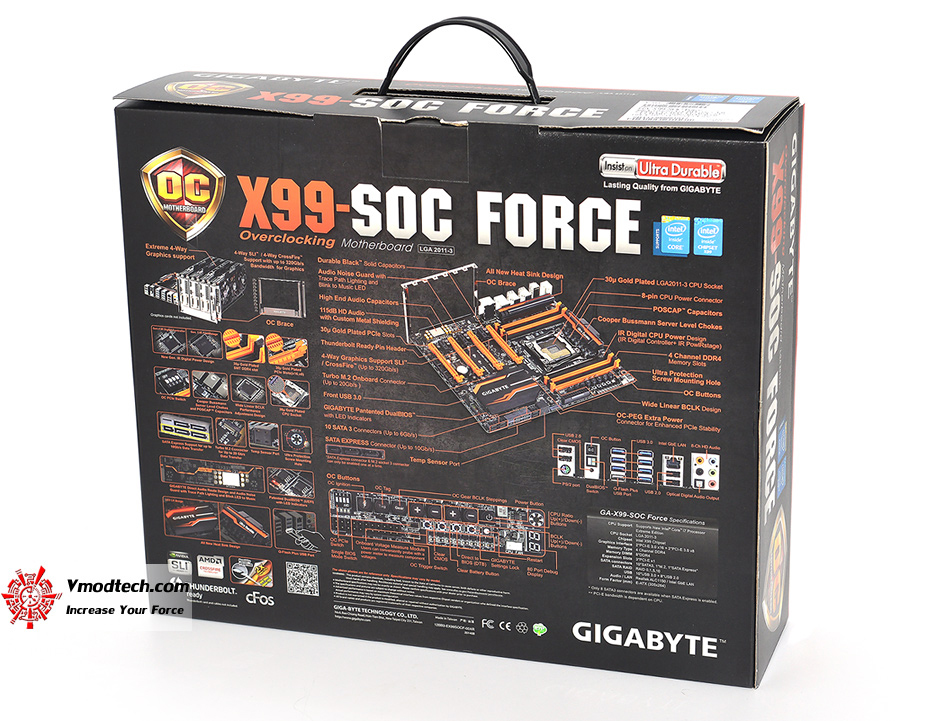

dsc 6108 GIGABYTE X99 OC FORCE Motherboard Review

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ละเอียดมากๆๆๆๆครับ ผมว่าจุดนี้น่าชื่นชมครับคืองงตรงไหนนี่ดูจากอาร์ทเวิร์คด้านหลังทีเดียวเคลียเลย

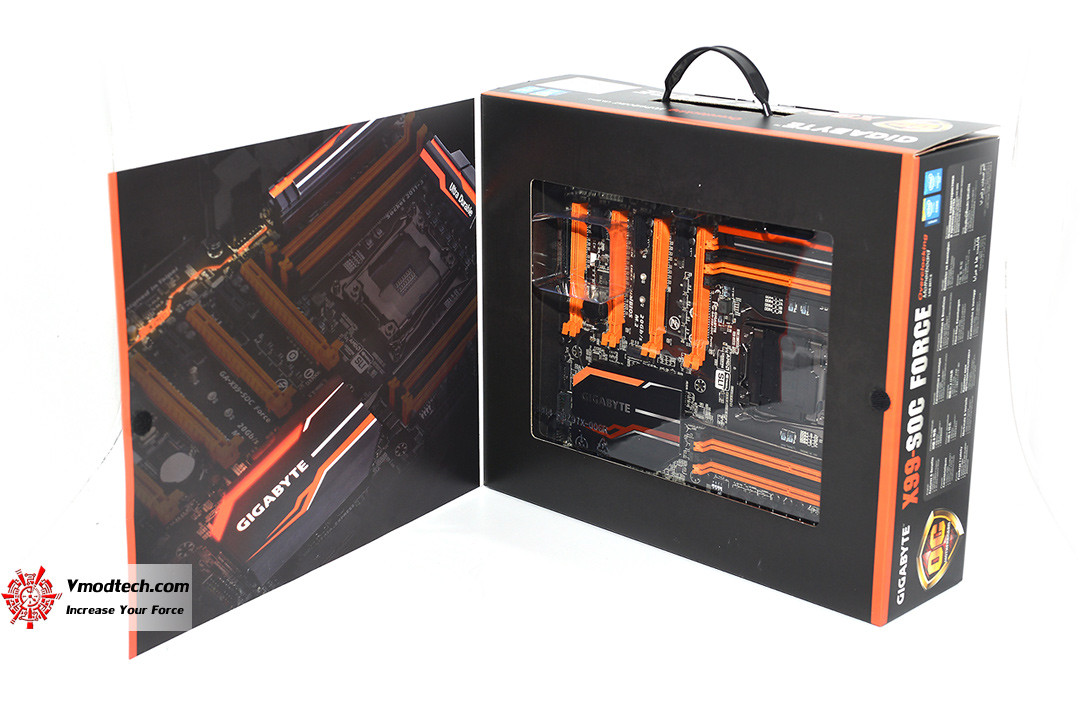

dsc 6109 GIGABYTE X99 OC FORCE Motherboard Review

ตามสมัยนิยมครับที่ฝากล่องสามารถเปิดแง้มดูความสวยงามของบอร์ดได้

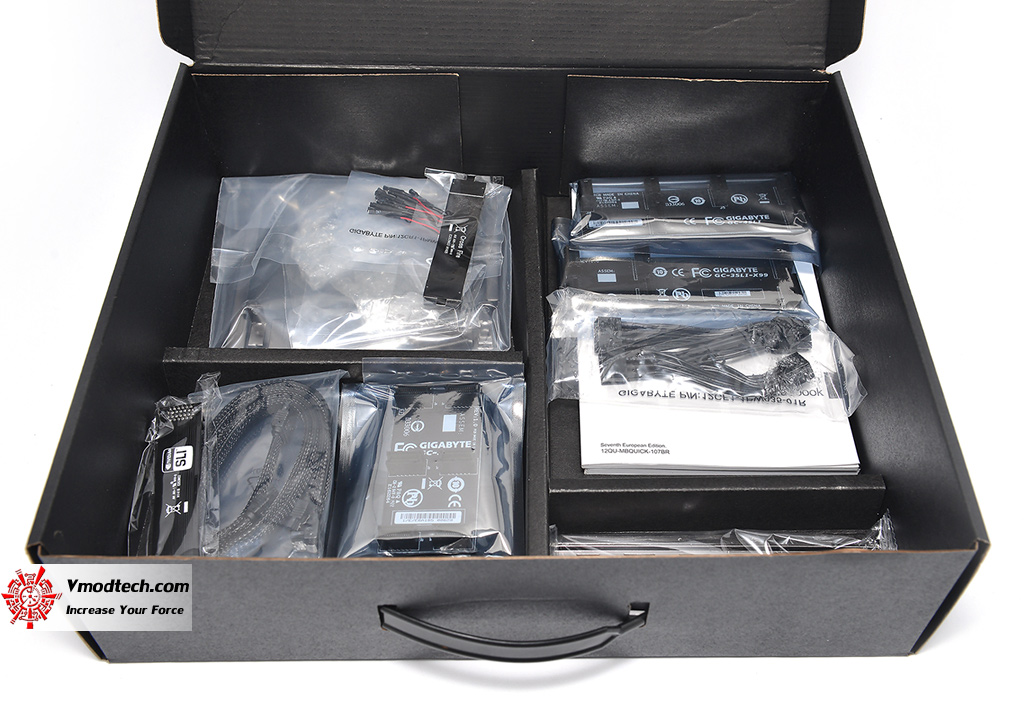

dsc 6110 GIGABYTE X99 OC FORCE Motherboard Review

หลังจากแกะออกมาจากกล่องแล้วจะพบกล่องอยู่สองใบ ใบแรกบรรจุบรรดาของที่ติดมากับตัวบอร์ดครับ

dsc 6111 GIGABYTE X99 OC FORCE Motherboard Review

สาย SLI มีทั้งแบบสั้นยาวตอบสนองการต่อเชื่อมสูงสุดสี่ใบ นอกนั้นจะเป็นสาย SATA ที่พิถีพิถันมากด้วยการหุ้มมาสวยงามเลย ตรงกลางนั้นก็เป็นสายต่อสำหรับใช้วัดไฟจากบอร์ด

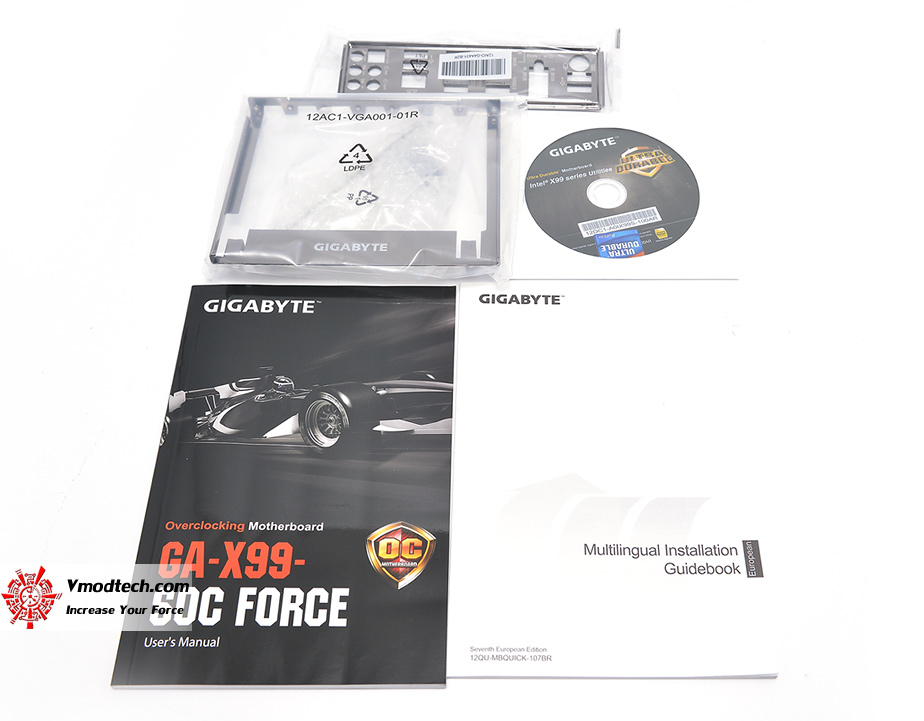

dsc 61121 GIGABYTE X99 OC FORCE Motherboard Review
คู่มือแผ่นพับ คู่มือ แผ่น DVD Back I/O และแปลกตาหนึ่งชิ้นด้านบนก็คือโครงยึดการ์ดจอหรือ OC Blace ที่น่าจะเป็นที่ชื่นชอบของนักโอเวอร์คล๊อกที่ไม่นิยมใส่เคส

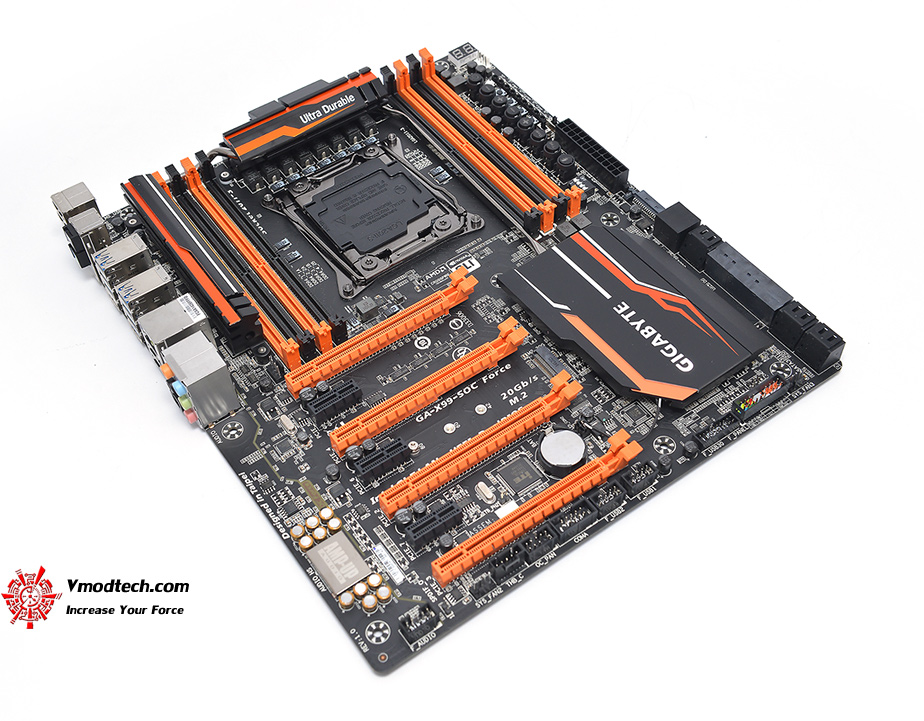

dsc 6113 GIGABYTE X99 OC FORCE Motherboard Review

หน้าตาบอร์ดเต็มๆต้องบอกว่าสวยงามดุดันจริงๆ โทนสีก็อย่างที่เห็นครับว่ามันจี๊ดมาก เห็นสีนี้แล้วให้นึกไปถึง DFI

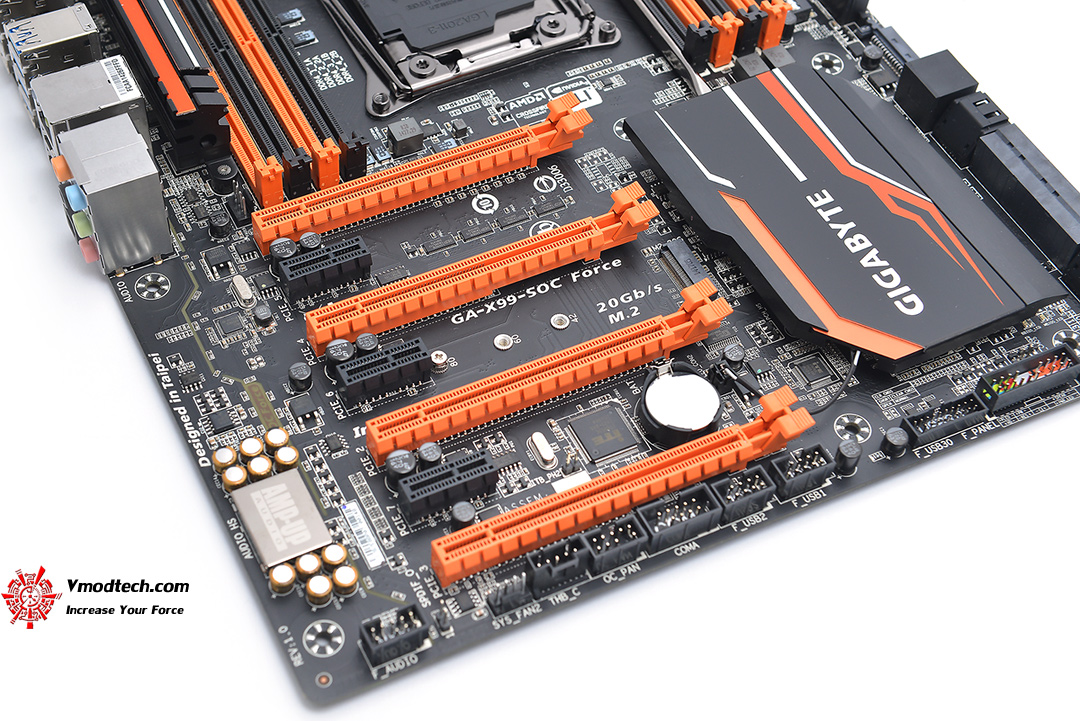

dsc 6117 GIGABYTE X99 OC FORCE Motherboard Review

บริเวณ Socket PCI Express ครับ โดยบริเวณนี้จะมี PCI-E x16 gen3 ทั้งหมด 4 ช่อง และแบบ x1 จำนวน 3 ช่องรวมถึงสล๊อด M.2 ซึ่งติดตั้งอยู่บริเวณนี้ด้วย

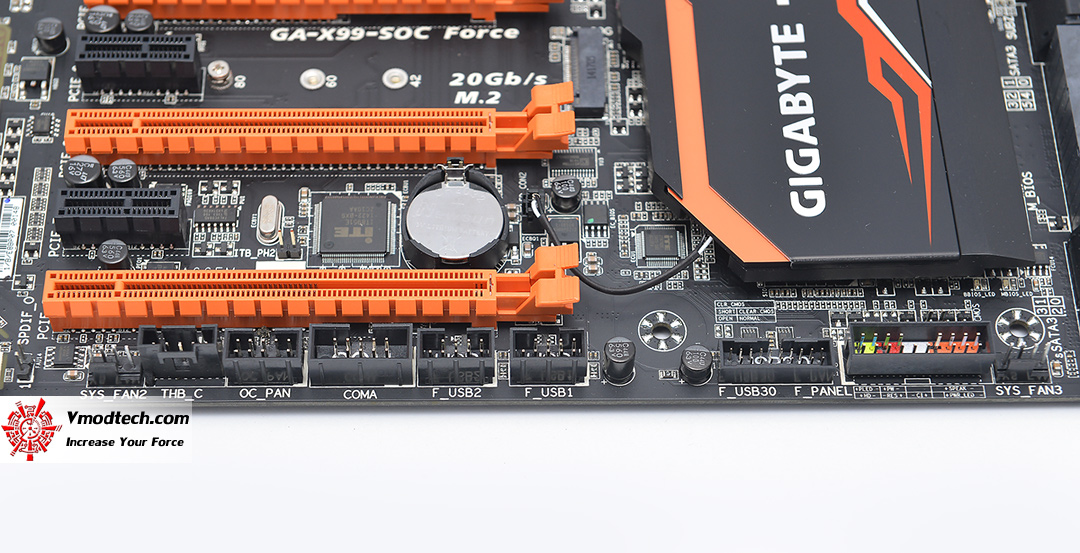

dsc 6118 GIGABYTE X99 OC FORCE Motherboard Review

ด้านซ้ายจะเป็นสล๊อดเสียบสายต่างๆไปยังฟร้อนพาแนบ ด้านขวาเป็นช่องเสีย USB 3.0 และปุ่มต่างๆ

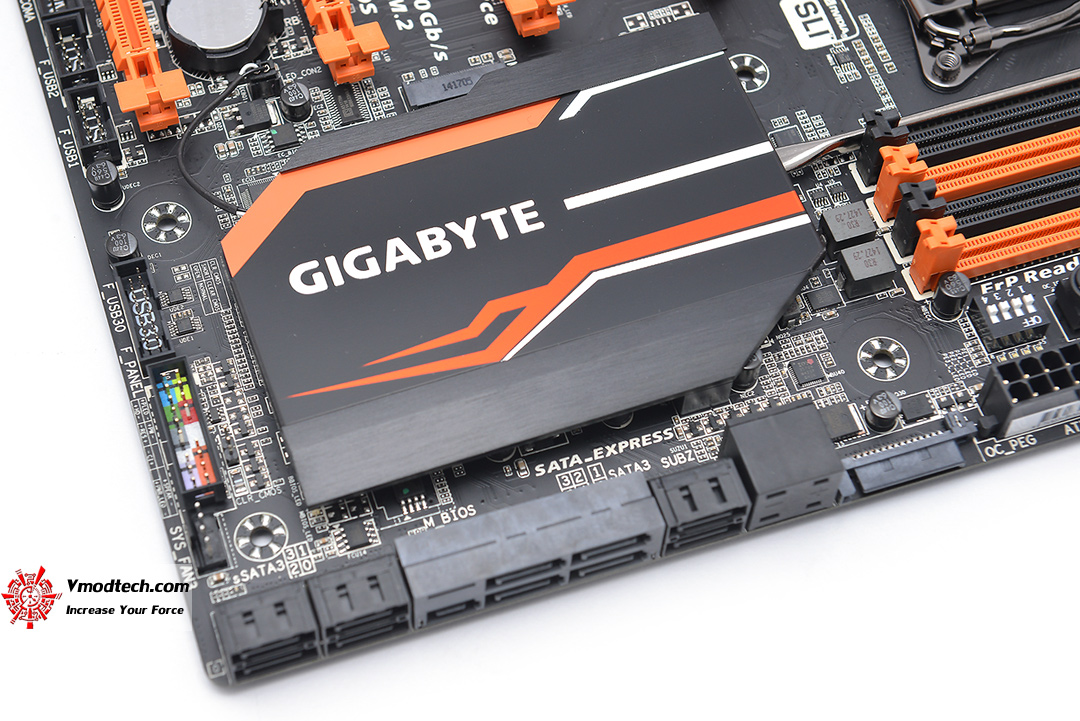

dsc 6119 GIGABYTE X99 OC FORCE Motherboard Review

บริเวณฮีทซิ้งค์ของ PCH นั้นกิ๊กกาไบท์ออกแบบมาให้มีเทคเจอร์ไม่มากแต่หากเสียบไฟดูแล้วจะเห็นว่าแจ่มมากเพราะเค้าได้ทำการติดตั้งหลอดไฟไว้ข้างในด้วย

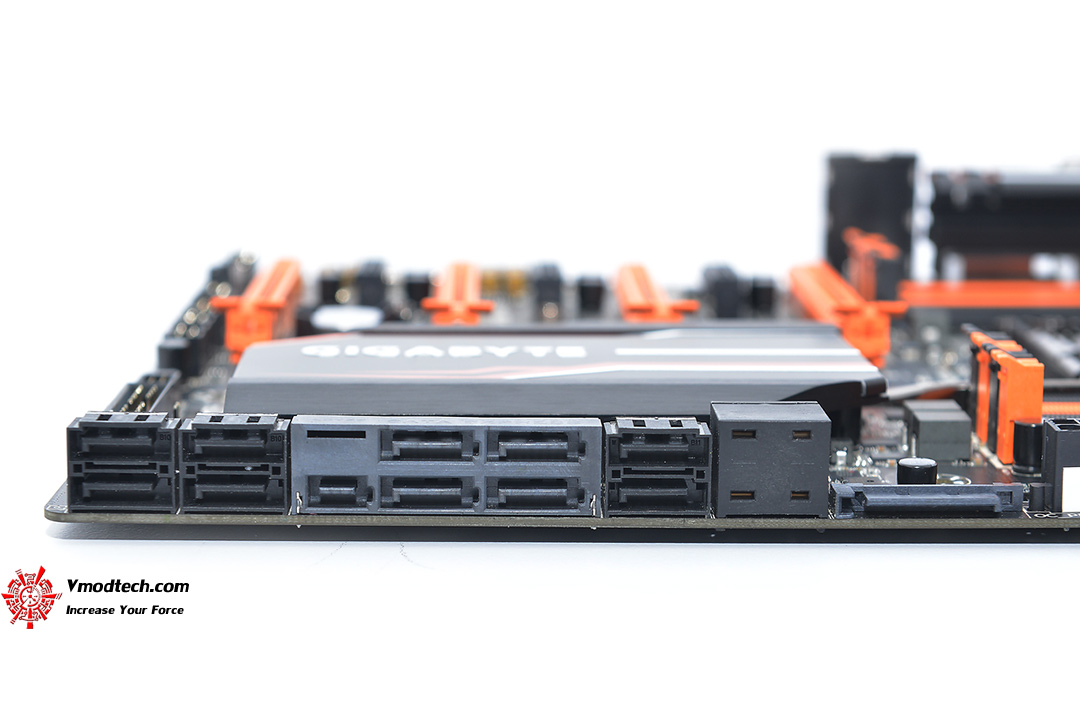

dsc 6120 GIGABYTE X99 OC FORCE Motherboard Review

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA 3 ครั้บ โดยที่จะมีให้ใช้งานทั้งหมด 10 ช่อง SATA Express 1 ครับ

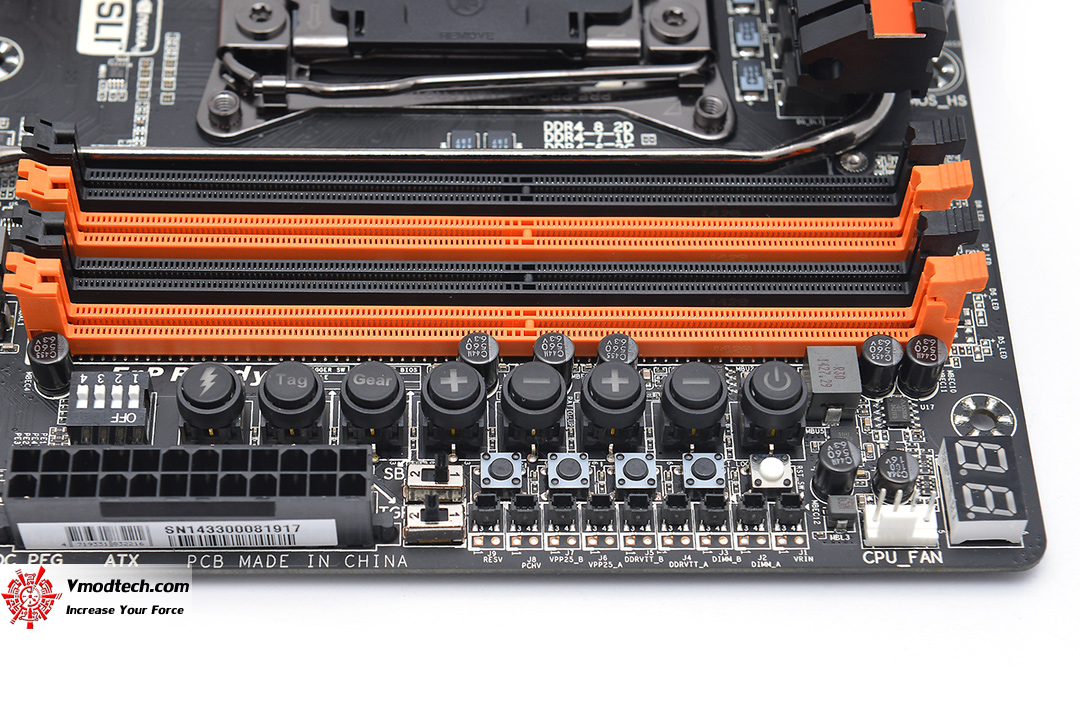

dsc 6121 GIGABYTE X99 OC FORCE Motherboard Review

บริเวณตรงนี้สำคัญทีเดียวครับ มันเป็นจุดที่ติดตั้งบรรดาสวิทซ์ต่างในการควบคุมการโอเวอร์คล๊อกเอาไว้ โดยมันสามารถที่จะปรับ BCLK หรือสามารถปรับตัวคูณได้จากปุ่ม +/- ที่เห็นตรงกลางรูป ซ้ายมือเป็นดิพสวิทซ์สำหรับเลือกปิดช่องเสียบ PCI Express ขวาสุดก็จะเป็นไฟดีบักเพื่อแสดงสถานะการบู๊ตและจะเข้าสู่การแสดงอุณหภูมิเมื่อระบบบู๊ตเสร็จสิ้น ทางหน้าเว็บของ Gigabyte ได้กล่าวไว้ด้วยครับว่า พินส่วนที่สัมผัสกับลายวงจรของแรม และการ์ดจอนั้นได้ถูกเคลือบทองมาด้วย ทั้งนี้ก็เพื่อให้ระบบสามารถส่งสัญญาณไปมาระหว่างอุปกรณ์ได้รวดเร็วที่สุดเท่าที่จะเป็นไปได้

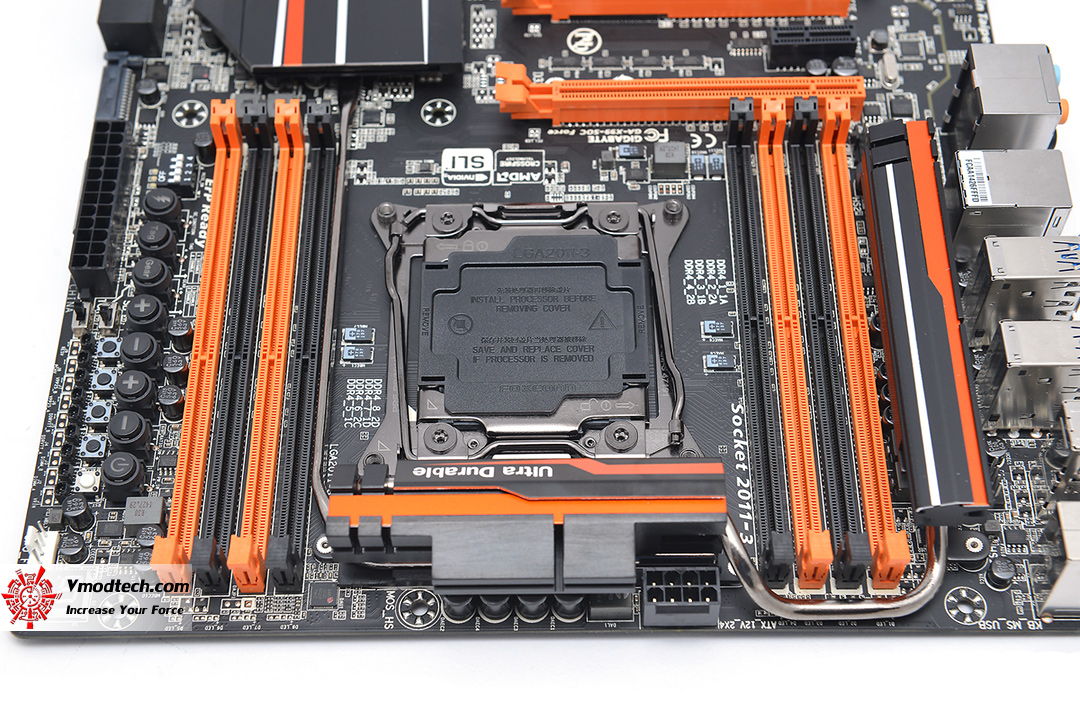

dsc 6123 GIGABYTE X99 OC FORCE Motherboard Review

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ซ้ายขวาก็จะเป็นช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 128 GB

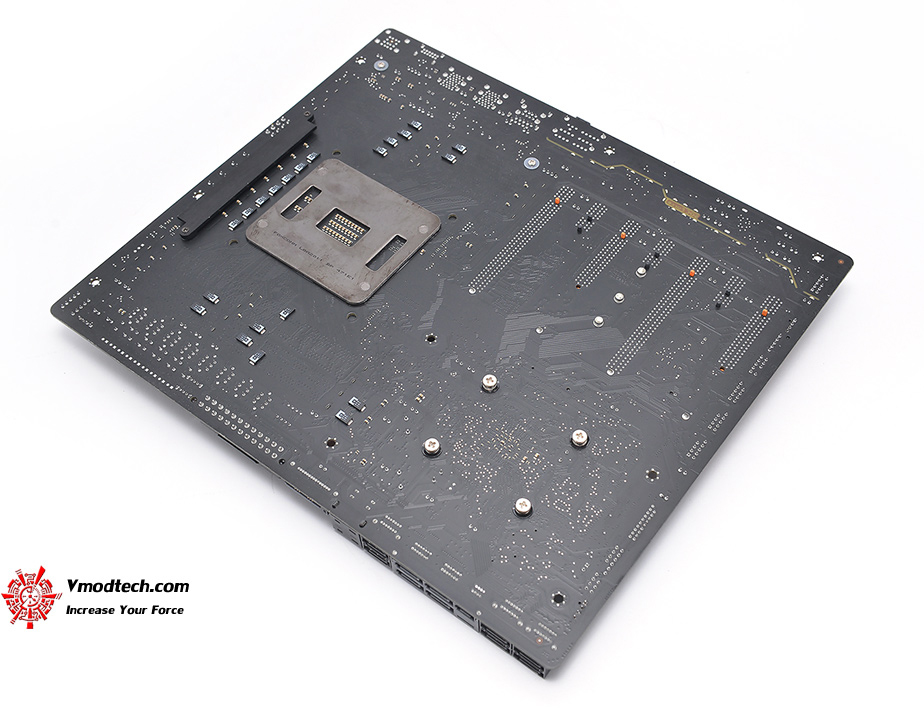

dsc 6125 GIGABYTE X99 OC FORCE Motherboard Review

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

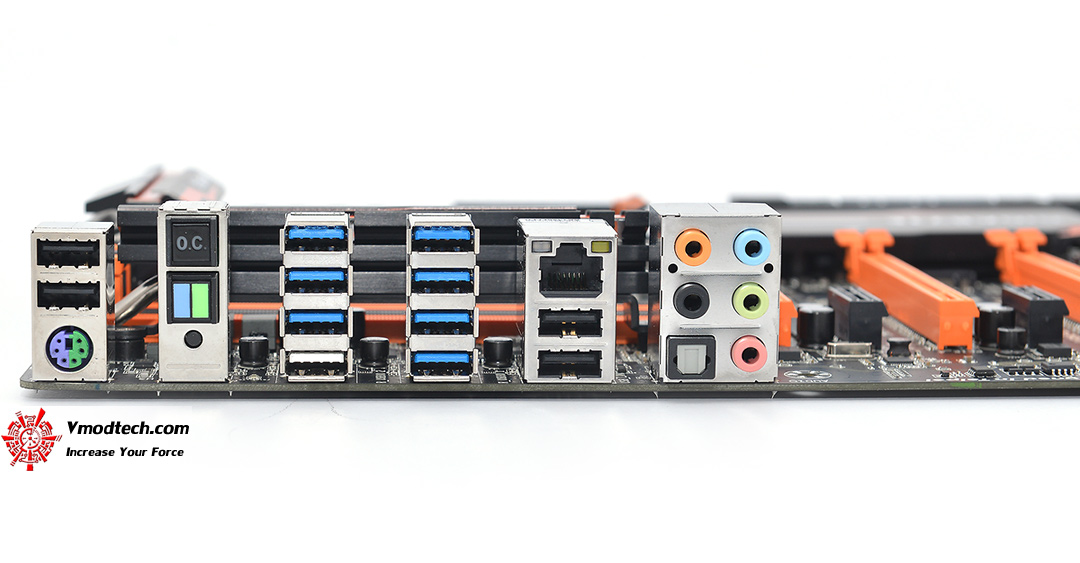

dsc 6124 GIGABYTE X99 OC FORCE Motherboard Review

Back Panel ครับ ช่อง USB 3.0 จำนวน 7 ช่อง USB 2.0 4 ช่อง gigabit lan สองช่อง ปุ่มเคลียร์ Bios จากที่สองฝั่งซ้ายนั้นจะเป็นปุ่มปรับ OC และจะมีสวิทซ์เคลีย BIOS (cmos) ไว้ด้วย ส่วนด้านขวานั้นจะเป็นส่วนของภาคเสียงทั้งหมด
