GIGABYTE Z77X-D3H Motherboard for INTEL IVY BRIDGE Platform

/ บทความโดย: tpp , 04/05/2012 07:33, 14,448 views / view in EnglishEN
«»
Share

.

dsc 3917 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE PlatformSATA Port

Z77 Chipset:

  1. 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
  2. 4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
  3. 1 x mSATA connector
    * The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
  4. Support for RAID 0, RAID 1, RAID 5, and RAID 10
    * When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.

1 x Marvell 88SE9172 chip:

  1. 2 x SATA 6Gb/s connectors (GSATA3 6/GSATA3 7) supporting up to 2 SATA 6Gb/s devices
  2. Support for RAID 0 and RAID 1

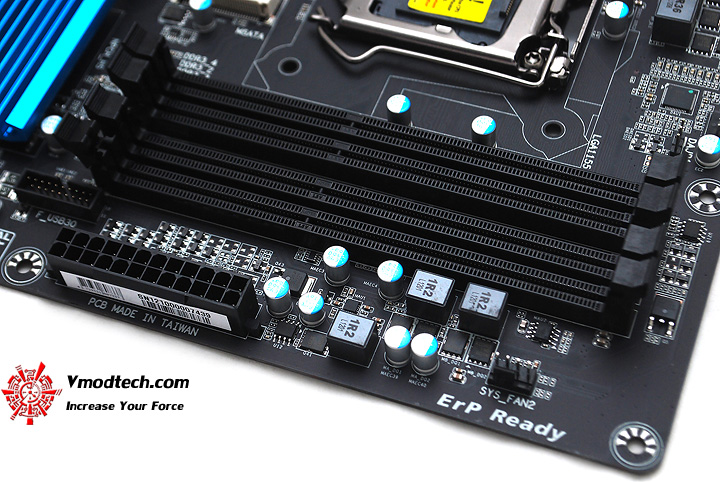

dsc 3918 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE PlatformSlot Ram แบบ DDR3 มากันสี่ช่องเสียบแบบ Dual Channel ตามสเปก สามารถรองรับความจุได้สูงสุด 32GB และความเร็วที่รองรับก็ DDR3 2400(OC)/1600/1333/1066 MHz

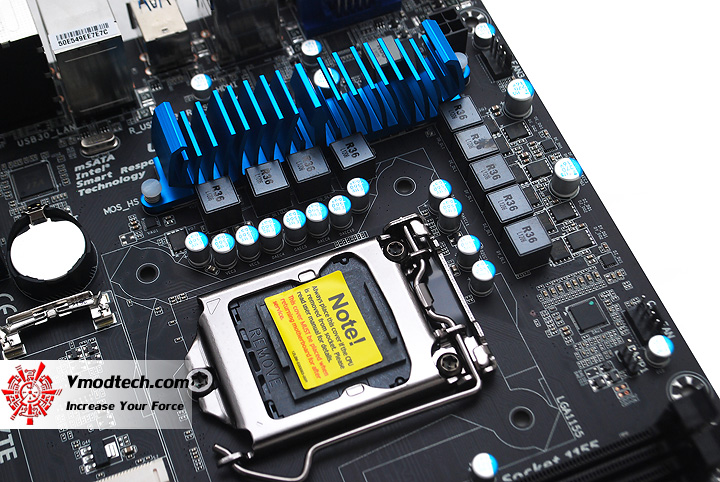

dsc 3919 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformมุมมองจากด้านหัวของบอร์ดบริเวณภาคจ่ายไฟ โดยที่ Socket จะเป็น Foxxcon

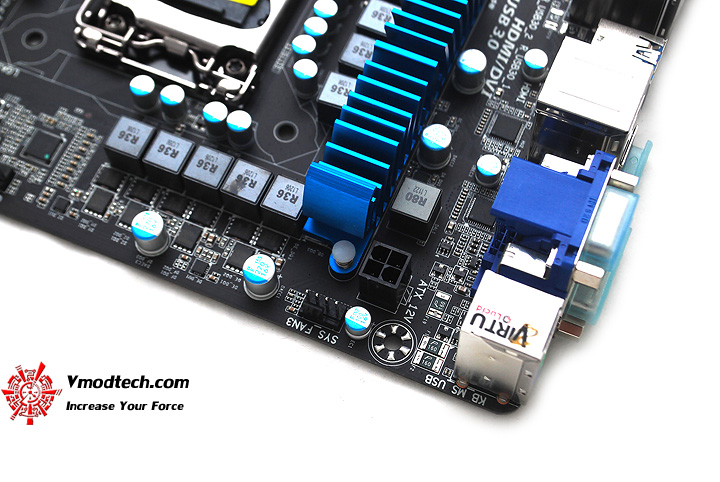

dsc 3920 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformไฟเลี้ยง CPU สี่พินเองเหรอเนี่ย

dsc 3922 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformนี่เลยครับ mSATA ตรงกลางบอร์ด

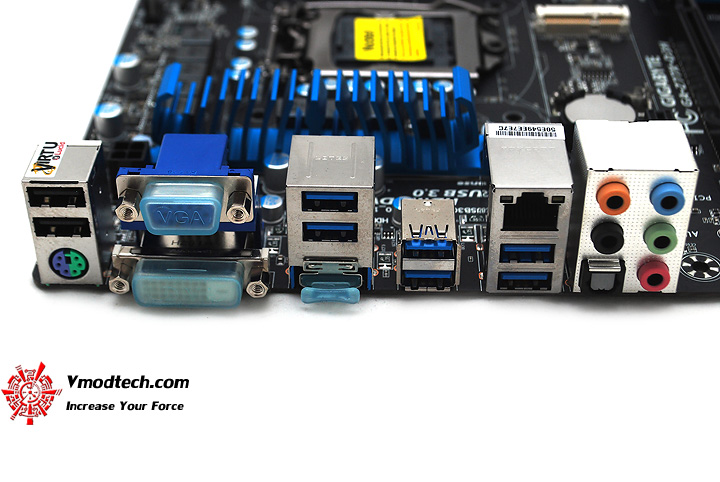

dsc 3921 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform.ด้านท้ายบอร์ดครับบรรจุมาเพียบ

  • 1 x PS/2 keyboard/mouse port
  • 1 x D-Sub port
  • 1 x DVI-D port
  • 1 x HDMI port
  • 6 x USB 3.0/2.0 ports
  • 2 x USB 2.0/1.1 ports
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)


dsc 3924 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformด้านหลังบอร์ดครับ ตัว PCB จะเป็นสีเข้มด้านๆสวยงามดี

.
