GIGABYTE Z77X-D3H Motherboard for INTEL IVY BRIDGE Platform

/ บทความโดย: tpp , 04/05/2012 07:33, 14,448 views / view in EnglishEN
«»
Share

.

main GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน ยังต่อเนื่องกับความแรงจากชุด Intel Ivy Bridge บนบอร์ด Z77 อีกซักวันครับ โดยวันนี้หยิบเอาบอร์ด GIGABYTE Z77X-D3H ที่ผมลองเช็คราคาในตลาดดูแล้ว แบบว่า ไม่แพงเลยอ่ะครับถ้าเทียบกับประสิทธิภาพหลังจากที่ได้ทำการใช้งานและโอเวอร์คล๊อกไป จะเป็นยังงัยก็ติดตามกันหน้าต่อไปได้ แต่ตอนนี้ไปชมรายละเอียดของ GIGABYTE Z77X-D3H จากหน้าเว็บของเค้ากันก่อน

GIGABYTE Website

p10 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformp11 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformp12 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformp13 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformp14 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

5 3 2012 7 56 21 pm GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformรายละเอียด GIGABYTE Z77X-D3H นั้นไม่บอกไม่รู้เลยนะครับว่านี่บอร์ดราคาไม่เกินห้าพัน

.

GIGABYTE Z77X-D3H Motherboard Details from AIDA64

5 1 2012 2 00 21 am GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformตรวจสอบรายละเอียดทางด้านเทคนิคกันครบถ้วน

..

————————————————–

.

Mother Board Appearance

.

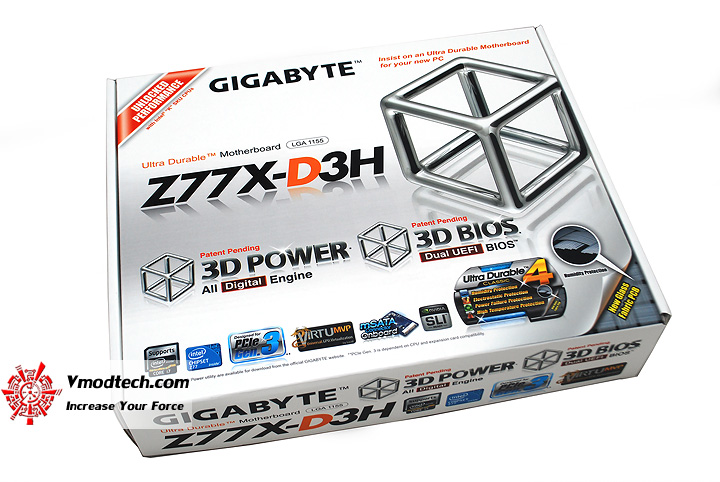

dsc 3909 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformกล่องก็ยังเป็นสีขาวสง่างามตามแบบฉบับ Gigabyte เลย

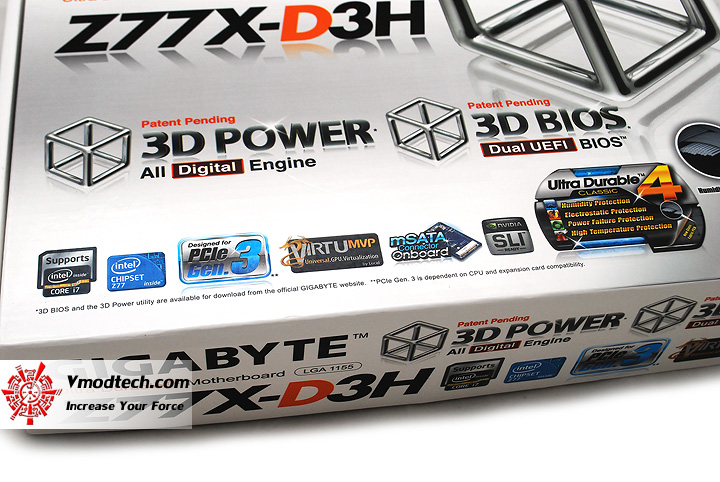

dsc 3910 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformฟีเจอร์หลักของบอร์ดครับ คือ เป็นบอร์ด Intel Z77 chipset, PCI Express Gen 3, VIRTU และมี mSATA บนบอร์ดมาด้วย

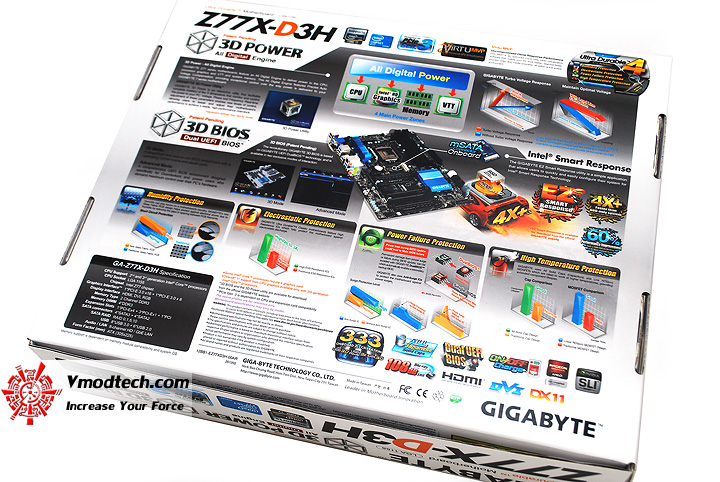

dsc 3911 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformฟังก์ชั่นและ Feature ที่เป็นเอกลักษณ์ของ GIGABYTE ด้านหลังกล่องเพียบ

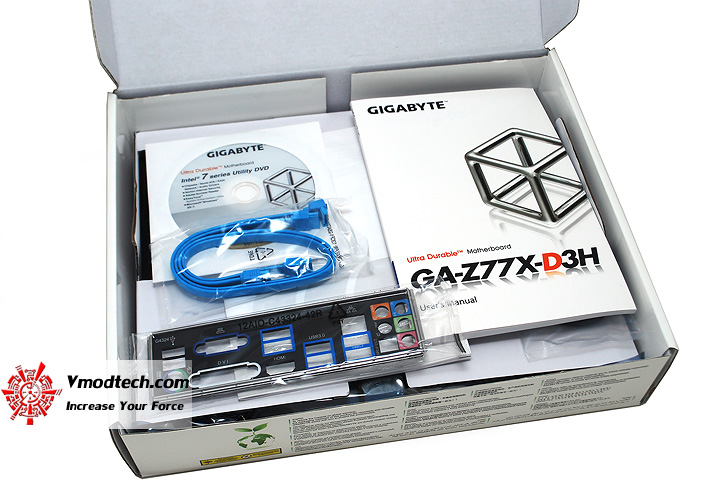

.dsc 3912 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformเปิดฝากล่องมาแล้ว

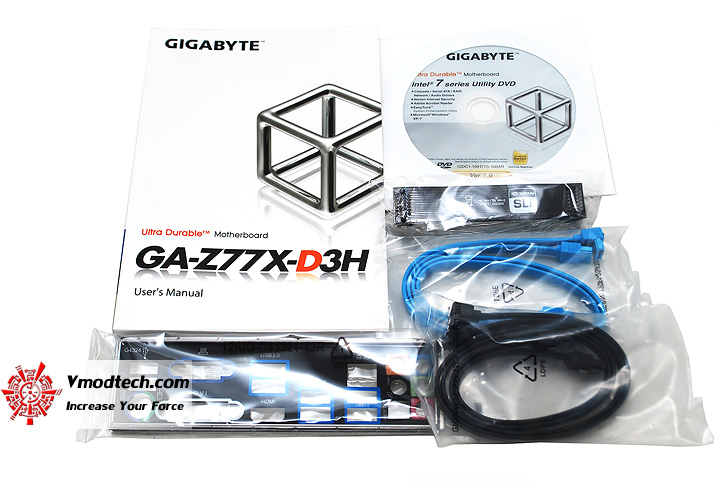

dsc 3913 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformอุปกรณ์ที่มากับกล่องครับ

User’s manual
I/O Shield
SATA cable
1 x SLI bridge

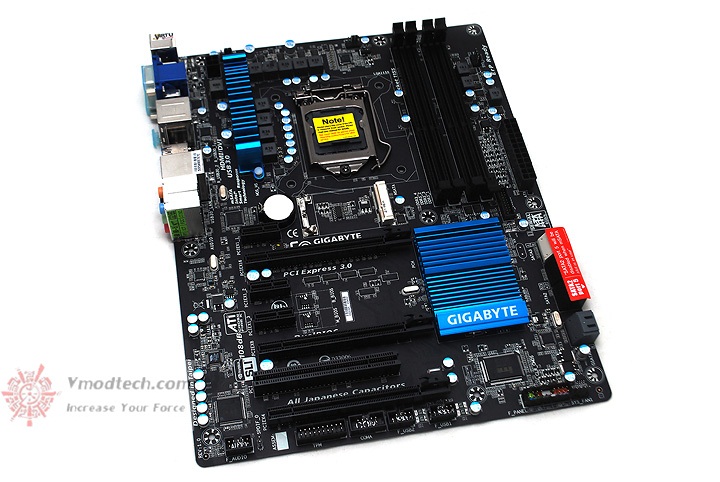

.dsc 3914 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformบอร์ดขนาด ATX ปกติครับ ด้วยสีดำทะมึนเลยครับ

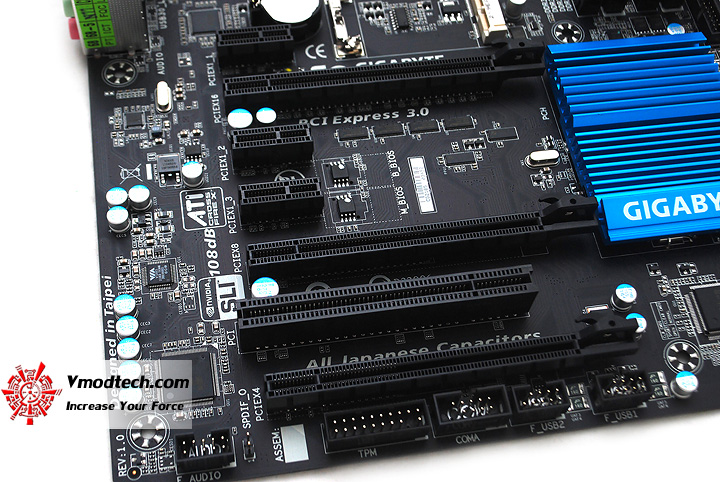

dsc 3915 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE PlatformPCI Express Slot SLI ได้ CF ได้ครับ

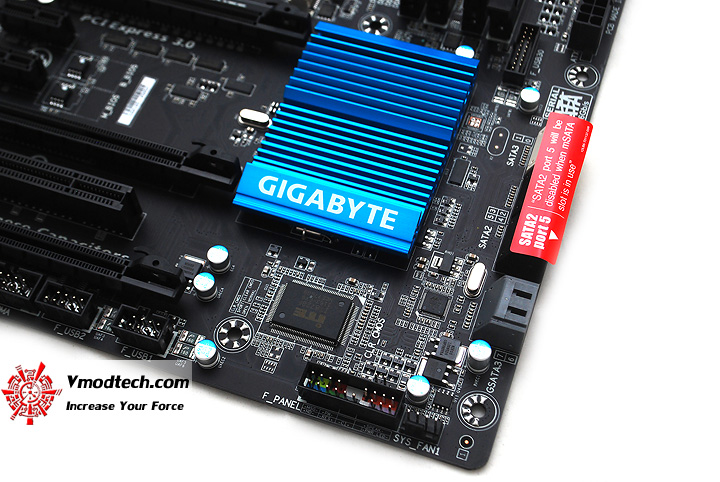

dsc 3916 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformมี Heatsink ของ Chipset บริเวณด้านขวาล่างของบอร์ดเป็นปกติ

.

————————————————–

.

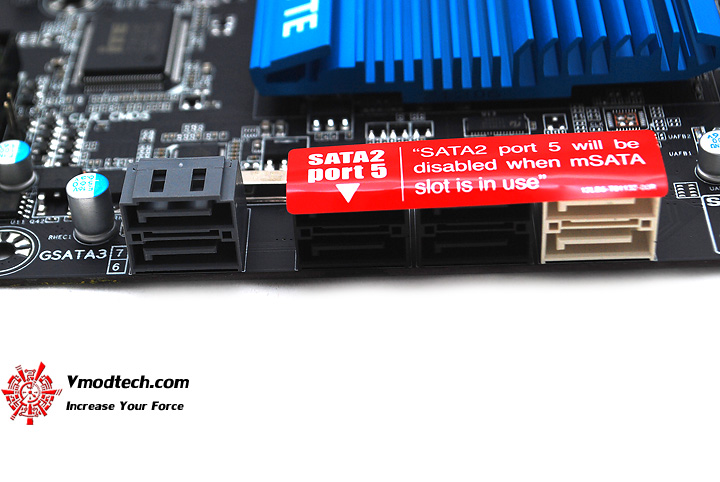

dsc 3917 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE PlatformSATA Port

Z77 Chipset:

  1. 2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
  2. 4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
  3. 1 x mSATA connector
    * The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
  4. Support for RAID 0, RAID 1, RAID 5, and RAID 10
    * When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.

1 x Marvell 88SE9172 chip:

  1. 2 x SATA 6Gb/s connectors (GSATA3 6/GSATA3 7) supporting up to 2 SATA 6Gb/s devices
  2. Support for RAID 0 and RAID 1

dsc 3918 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE PlatformSlot Ram แบบ DDR3 มากันสี่ช่องเสียบแบบ Dual Channel ตามสเปก สามารถรองรับความจุได้สูงสุด 32GB และความเร็วที่รองรับก็ DDR3 2400(OC)/1600/1333/1066 MHz

dsc 3919 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformมุมมองจากด้านหัวของบอร์ดบริเวณภาคจ่ายไฟ โดยที่ Socket จะเป็น Foxxcon

dsc 3920 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformไฟเลี้ยง CPU สี่พินเองเหรอเนี่ย

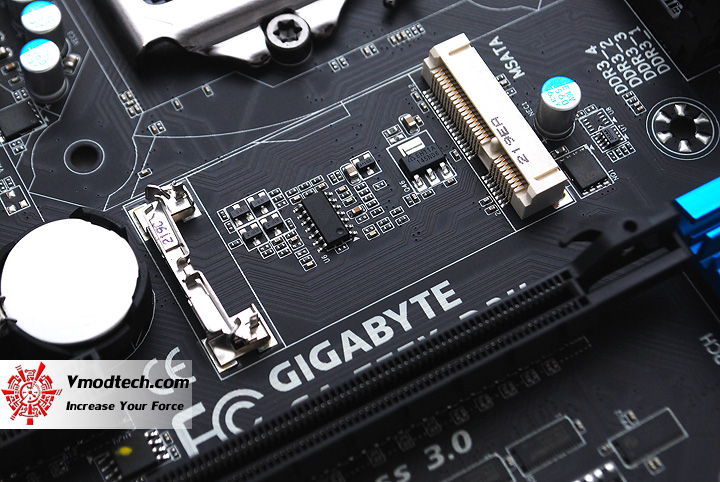

dsc 3922 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformนี่เลยครับ mSATA ตรงกลางบอร์ด

dsc 3921 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform.ด้านท้ายบอร์ดครับบรรจุมาเพียบ

  • 1 x PS/2 keyboard/mouse port
  • 1 x D-Sub port
  • 1 x DVI-D port
  • 1 x HDMI port
  • 6 x USB 3.0/2.0 ports
  • 2 x USB 2.0/1.1 ports
  • 1 x RJ-45 port
  • 1 x optical S/PDIF Out connector
  • 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)


dsc 3924 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformด้านหลังบอร์ดครับ ตัว PCB จะเป็นสีเข้มด้านๆสวยงามดี

.

————————————————–

.

System Configuration

SYSTEMS
.CPU ..Intel Core i7 3770K Ivy Bridge
.Motherboard ..GIGABYTE Z77X-D3H Intel Z77 Motherboard
.Memory ..G.SKILL RipjawsX F3-17000CL9Q 4GB x 2
.Graphic Card ..NVIDIA GTX680
.Harddisk ..OCZ Octane 128 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..Thermaltake Toughpower 1500 Watt
.Operating System. ..Windows 7 Ultimate 64-bit

ภาพของชุดทดสอบนี้

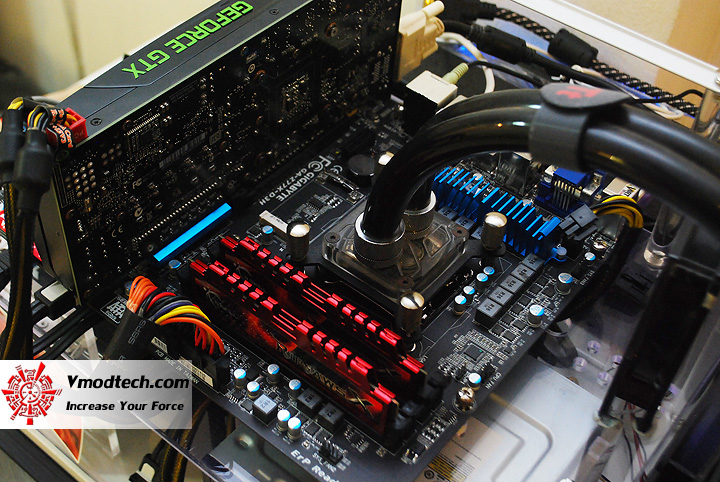

dsc 3926 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

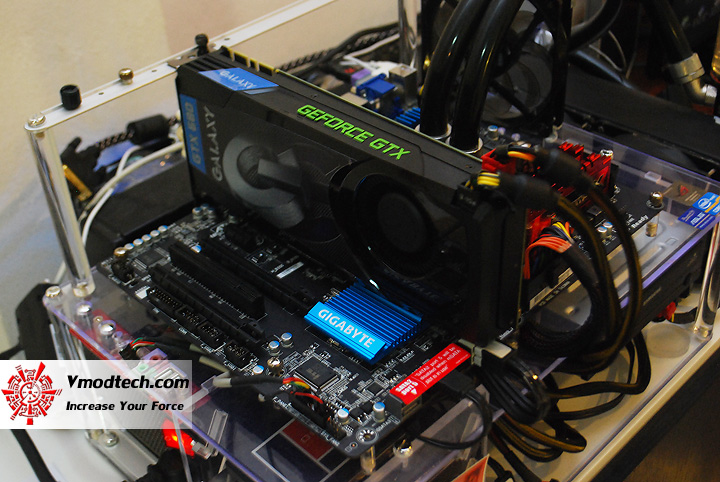

dsc 3925 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformงามหยดกันเช่นเคย

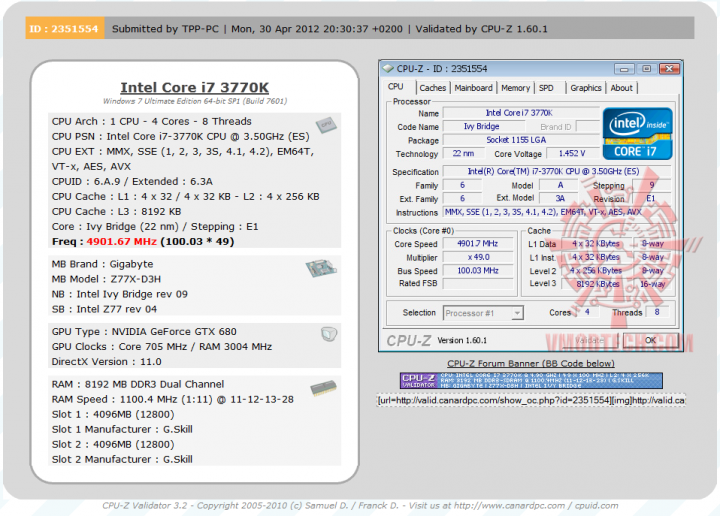

CPUZ Validate Link5 1 2012 2 28 00 am 720x516 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

CPUZ Detail

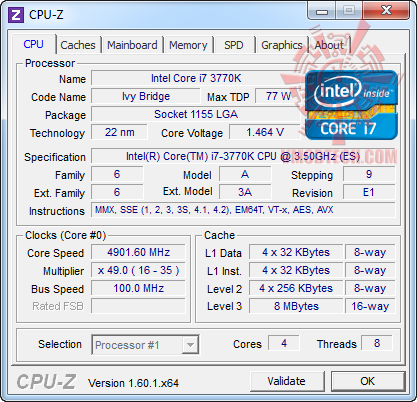

cpu1 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

วันนี้ขอ Overclock กันนุ่มๆไฟไม่แรงมากนักนะครับที่ BUS 100 x 49 = 4.9 GHz เป๊ะๆ ที่ไฟวิ่งไปมาที่ประมาณ 1.464 - 1.48 v โดยที่ผมจะเปิด LLC ที่ ultra high เพื่อประคองไฟขณะ Full Load ไม่ให้ร่วงมากจนเทสไม่ผ่านนะครับ

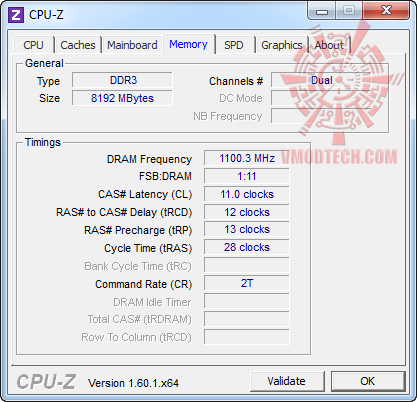

cpu3 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

บัสแรมวันนี้ขอวิ่งที่พันหนึ่งนะครับ แรมผมคงไม่เอื้อกับบอร์ดกิ๊กเท่าไหร่นัก

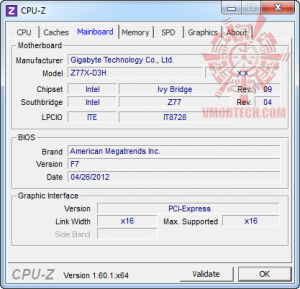

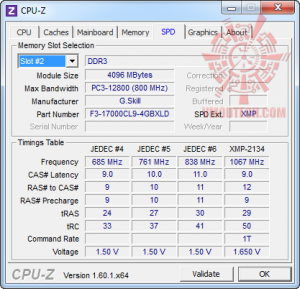

cpu2 300x289 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform .. cpu4 300x289 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

.

gpuz1 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformการ์ดจอที่ร่วมเทสครับ

.

————————————————–

.

.SuperPI Suites

SuperPI 1M, 32M Single Thread

superpi 720x634 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformเร็วจริงๆครับสำหรับ SuperPI Series กับ เจ็ดวิครึ่ง นี่ถ้าแรมวิ่ง 2400 ได้ละก็แซงท่านน่อมแน่นอน อิอิ กำ

SuperPI 32M Multi Thread

hyper321 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformขณะเทส HyperPI 32M multi thread ตัวเลขความร้อนที่แสดงก็อย่าไปตกใจนะครับ น้ำในกระบอกผมไม่เดือดและไม่ร้อนเลยซักนิด

PCMark 7

5 1 2012 2 26 50 am1 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformคะแนนหกพันนิดๆบน PCMark 7
.

Cinebench R11.5

5 1 2012 1 55 16 am 720x562 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

5 1 2012 1 56 35 am 720x566 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformเร็วพอควรเลยสำหรับ Cinebench 11.5 คะแนนของ CPU นั้นอยู่ที่ 9.88 fts เลยนะครับ สุดยอด

WinRAR Benchmark

5 1 2012 1 58 19 am 720x655 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformหกพันสาม เง้อ แรงงงง

wPrime Benchmark

5 1 2012 2 10 20 am 720x645 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

แรงอีกแล้วสำหรับ wPrime Benchmark

.

————————————————–

.
AIDA 64 Benchmark Suites

aida10 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform.aida11 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

aida12 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

aida14 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

aida15 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

aida16 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

aida17 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

aida18 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformแรงดีไม่มีตก นี่ถ้าไม่มี X79 หรือพวกหกหัวละก็ Ivy Bridge ยึดหัวแถวแน่นอน

..
AIDA64 Cache and Memory

5 1 2012 1 43 01 am GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformดู Mem Bandwidth ในวันนี้จะได้น้อยไปซักนิดครับ แต่ก็ยังแรงงงง

.d

————————————————–

.
3DMark Benchmark

3DMark 06

06 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformแรงได้อีกสำหรับ 06

.3DMark Vantage

vantage GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform36129 คะแนน Ivy Bridge ลากคะแนนแวนเทจได้สะเด่าจริงๆงานนี้

3DMark 11

11 GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformเก้าพันปลายๆกับ 11 ครับสำหรับผลงานของ GTX680 บนชุดทดสอบนี้

.

————————————————–


..
Conclusion

.

main GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

ด้วยราคาค่าตัวที่ไม่ถึงห้าพันบาทของ GIGABYTE Z77X-D3H ในขณะที่บอร์ดยี่ห้ออื่นนั้นแพงกว่าอีกเป็นพัน ผมคงต้องบอกว่าได้อย่างเสียอย่างครับ คือคุณสมบัติพิเศษต่างๆที่ค่ายอื่นมีนั้น GIGABYTE Z77X-D3H อาจจะไม่มีมาให้เพื่ออำนวยความสะดวกในการใช้งานมากนัก แต่ผมกลับมองว่า เค้าให้มาสมควรแก่เหตุสำหรับผู้ที่ใช้งานทั่วๆไปแล้ว แถมความสามารถในการโอเวอร์คล๊อกนั้นยังทำให้ผมตะลึงไปได้พอควรกับความเร็ว 4.9 GHz บน Core i7 3770K ครับ

ความสวยงามและรายละเอียดต่างๆนั้นก็ถือได้ว่า GIGABYTE Z77X-D3H ทำออกมาได้ไม่น้อยหน้าใครด้วยราคาแค่นี้ ผมเชียร์ใจขาดเลยครับ จัดไป…

.

Chane

4 พฤษภาคม 2555

.

vmod award performance best GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platformvmod award value good GIGABYTE Z77X D3H Motherboard for INTEL IVY BRIDGE Platform

.
