.…สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 27 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดรุ่นกลางๆแต่แรงไม่ธรรมดา เอาเป็นว่าลากซีพียูได้แรงกระชากใจกันแบบที่ผมไม่เคยทำได้มาก่อนเลยในมาเธอร์บอร์ดรุ่นใดๆที่ได้เคยทดสอบมา ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่มากันในรุ่นที่ชื่อว่า GIGABYTE Z87X-UD3H นะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ GIGABYTE Z87X-UD3H

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

GIGABYTE Z87X-UD3H Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำดุดันงดงามครับ

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำตัดเทาฟ้า ตามคอนเซปต์ของบอร์ดรุ่นกลางๆจาก GIGABYTE ครับ

งดงามทุกมุมมองครับ

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามเช่นเดียวกับด้านหน้าครับ

ภาคจ่ายไฟขนาดรวม 8 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

หัวจ่ายไฟเลี้ยง CPU จะเป็นแบบ 8 พินหนึ่งหัวนะครับ

งดงามทุกมุมมองจริงๆ

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ โดยบริเวณนี้จะมี Debug Display , Clear CMOS Switch , Power Switch & Reset Switch อยู่ด้วยนะครับมากันครบครันจริงๆ

หน้าตาหล่อๆของซิงค์ Z87 ของมาเธอร์บอร์ดรุ่นนี้นะครับ

ช่อง SATA3 6.0GB/s จัดเต็มๆที่ 8 ช่องทางนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slotอีก 3 ช่องทางและ PCI 32bit อีก 1 ช่องทางครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..GIGABYTE Z87X-UD3H
.Memory	..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card	..Powercolor AMD Radeon HD 7990 Devil13 6GB GDDR5 @ 1,130/6,600MHz
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.944 GHz Bclk 126.78MHz

NB Freq. 4,817 MHz DDR3 3,043MHz 12-15-15-35-1T

Validation link >>Click<<

Powercolor AMD Radeon HD 7990 Devil13 6GB GDDR5 @ 1,130/6,600MHz กันครับงานนี้

Trick for Overclocking

…วันนี้ก็มีทริกเล็กๆน้อยๆในการปรับแต่งมาแบ่งปันให้เหล่าจอมยุทธได้ชมกันนะครับ เผื่อๆบางท่านที่ยังไม่ทราบ โดยการอัดสัญญาณความถี่นาฬิกาของซีพียูให้ไกลๆนั้น นอกจากจะอัดไฟ VCORE เพียงอย่างเดียวแล้ว เราก็ยังสามารถอัดไฟ CPU VRIN External Override โดยในการทดสอบนี้ผมได้อัดจากค่าเดิมที่ 1.80V. ไปที่ 2.30V. ก็ช่วยให้อัดซีพียูได้ไกลขึ้นกว่าเดิมครับ หรือจะเลือกอัดช่วยให้ใช้ไฟ VCORE น้อยกว่าเดิมก็ได้นะครับ ลองเล่นกันดูครับที่ค่า 2.0-2.3V. ช่วยได้จริงๆครับคอมเฟิร์ม ส่วนค่า UNCORE Clock ของซีพียู ถ้าต้องการให้ไกลให้ลองอัดไฟ CPU RING Voltage ช่วยดูนะครับ อัดได้สูงสุดเท่าที่ผมอัดให้ดูเลยนะครับที่ 1.515V. แรงทะลุ 4.8GHz กันได้ไม่ยากครับสำหรับค่า UNCORE Clock และสุดท้ายไฟ CPU System Agent Voltage จะจำเป็นต้องอัดขึ้นเมื่อเราใช้ไฟเลี้ยงแรมเกิน 1.65V. นะครับ ปรับขึ้นช่วยให้ใช้ไฟแรมสูงๆได้อย่างมีเสถียรภาพครับ

ดูเอาครับ ในคราวนี้ผมใช้ไฟแรมสูงถึง 1.94V. ก็ยังวิ่งกันได้อย่างมีเสถียรภาพแบบไม่น่าเชื่อครับ

…ส่วนท่านที่ต้องการเล่น BClk สูงๆระดับ 170MHz+ ให้จัดไฟ PCH Core เพิ่มไปสุดๆเลยนะครับที่ 1.30V. รับรองครับไกลแน่นอน ส่วน PCH IO ก็ไม่แน่นอนนะครับเลือกเอาตามความเหมาะสม ผมเล่นกับ Devil 13 ต้องเพิ่มเล็กน้อย แต่เล่นกับ NVIDIA ต้องลดลงเล็กน้อย ก็ลองๆปรับกันดูนะครับ เพื่อให้การ์ดจอทำงานได้อย่างปรกติเมื่อใช้ BClk สูงๆเกินค่ามาตรฐาน

และจะให้การ์ดจอทำงานปรกติเมื่อใช้ BClk สูงๆอีกทางก็คือการตั้งให้ PCI-e วิ่งแค่ GEN2 ครับ เสถียรขึ้นเห็นๆแน่นอนครับ

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

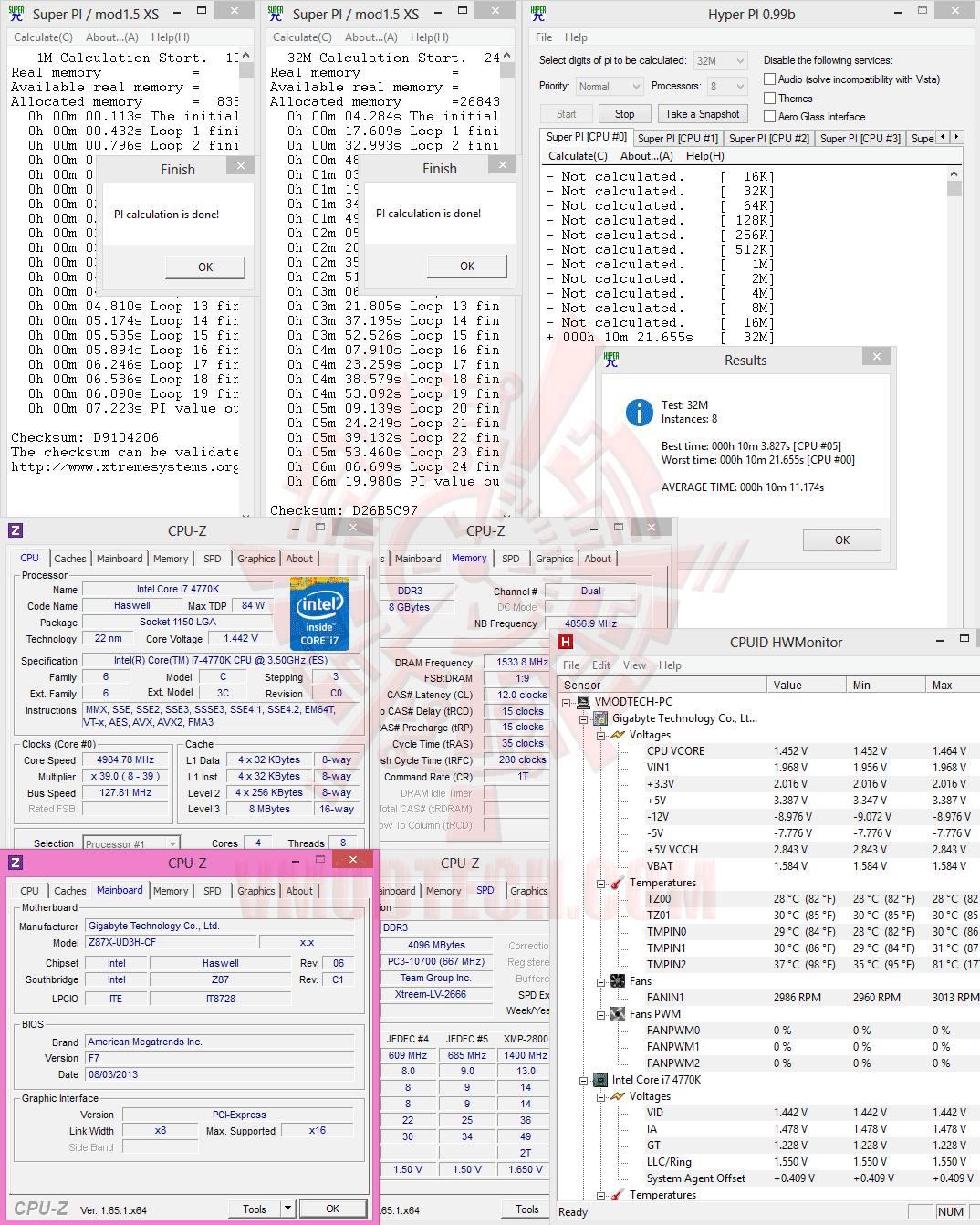

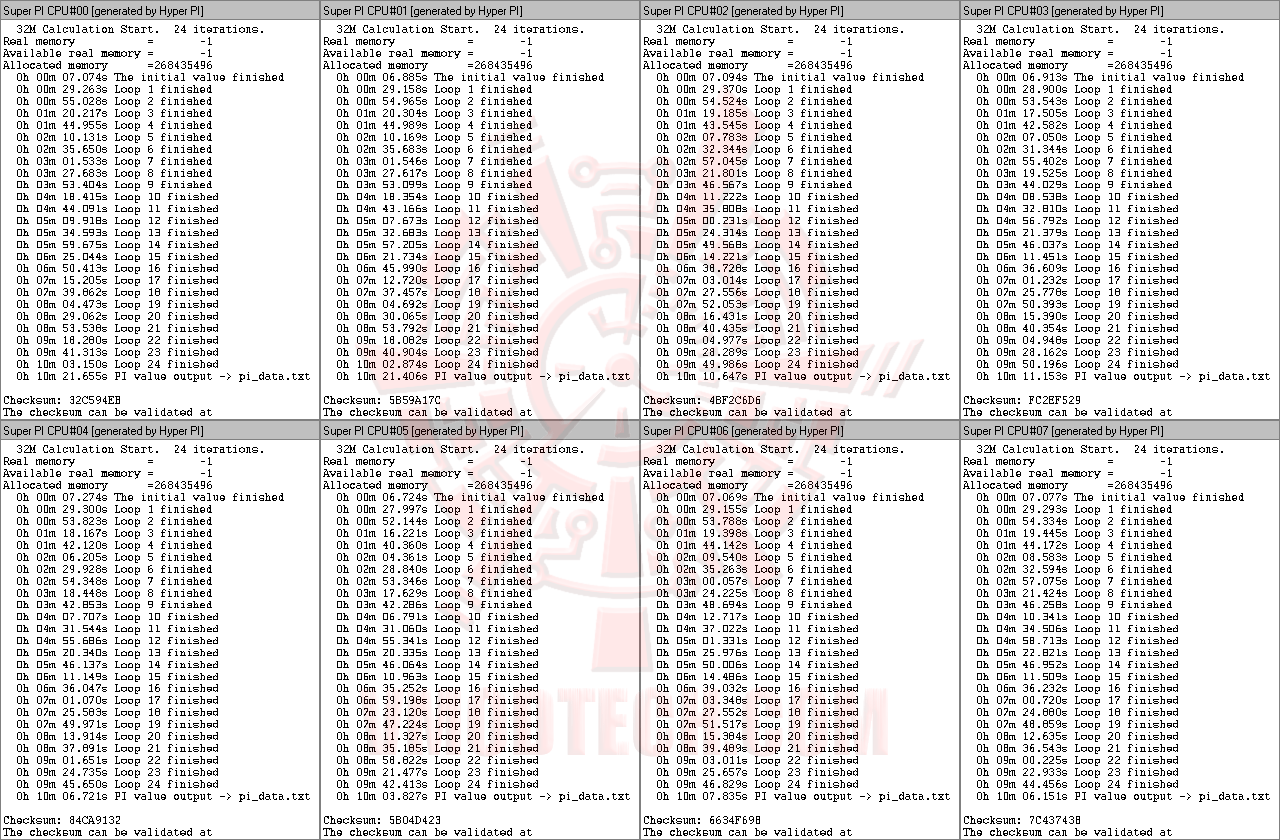

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

แรงใช้ได้เลยครับ แม้จะใช้ Timing หลวมๆบน DDR3 3000+

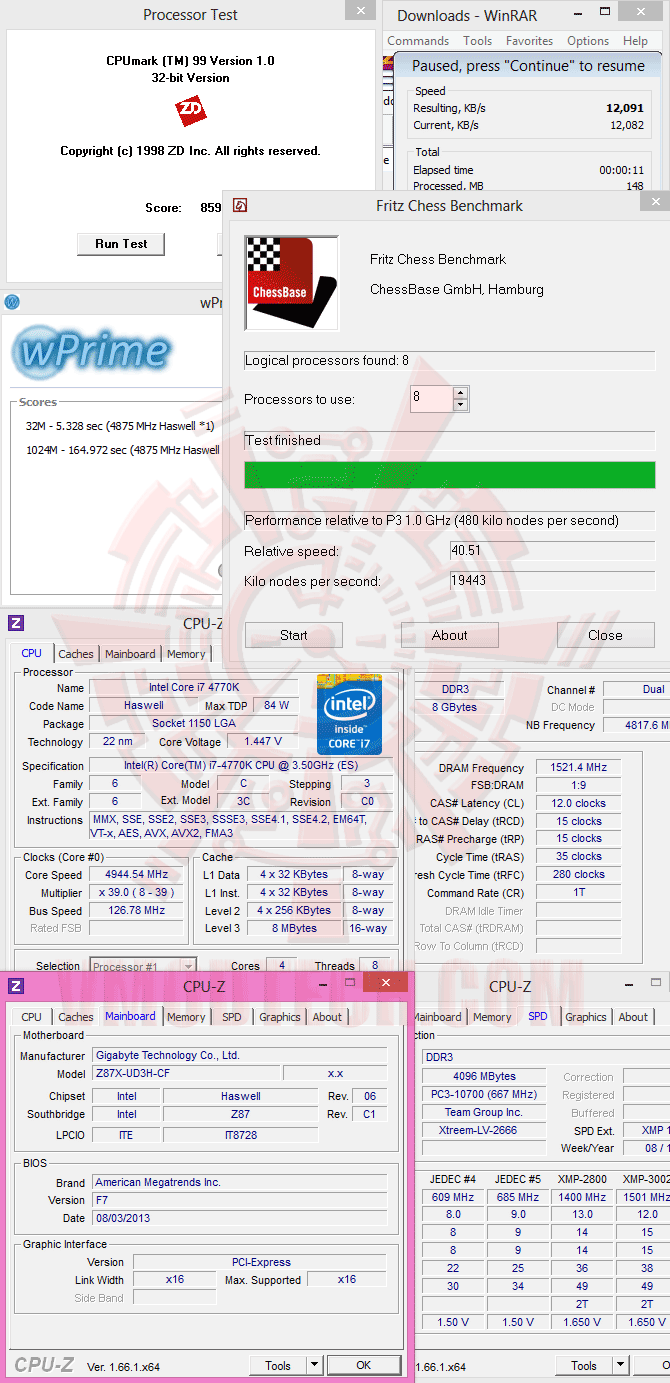

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วใช้ได้ทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

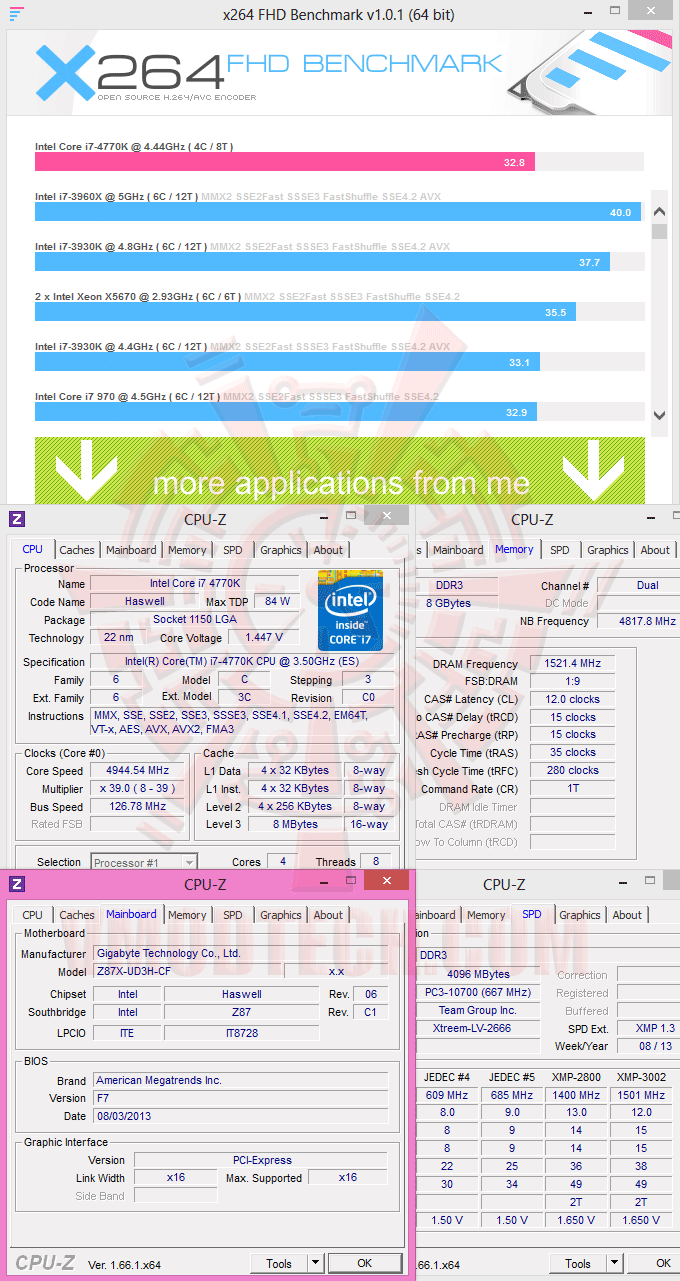

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.8 FPS

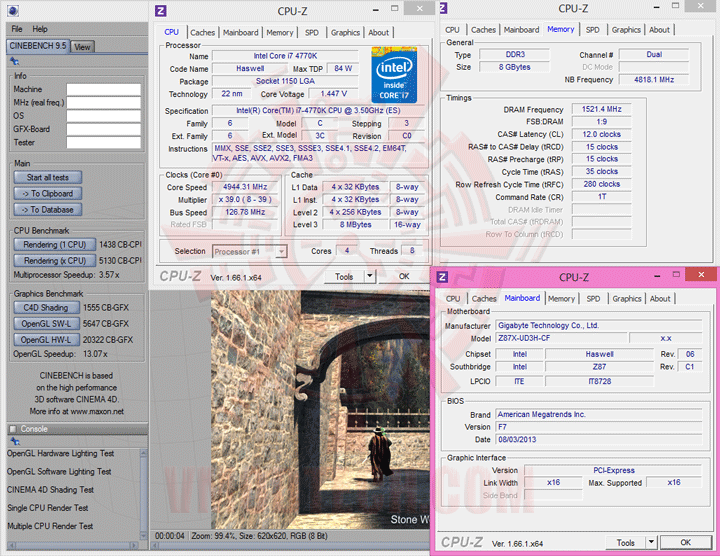

CINEBENCH R9.5

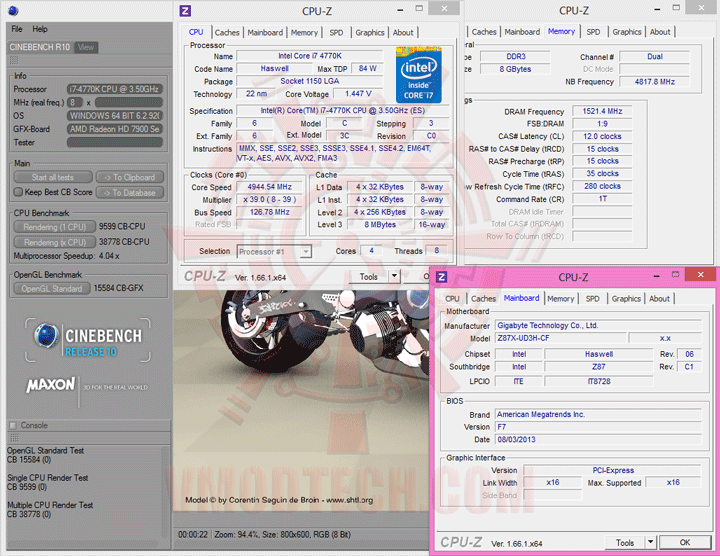

CINEBENCH R10

CINEBENCH R11.5

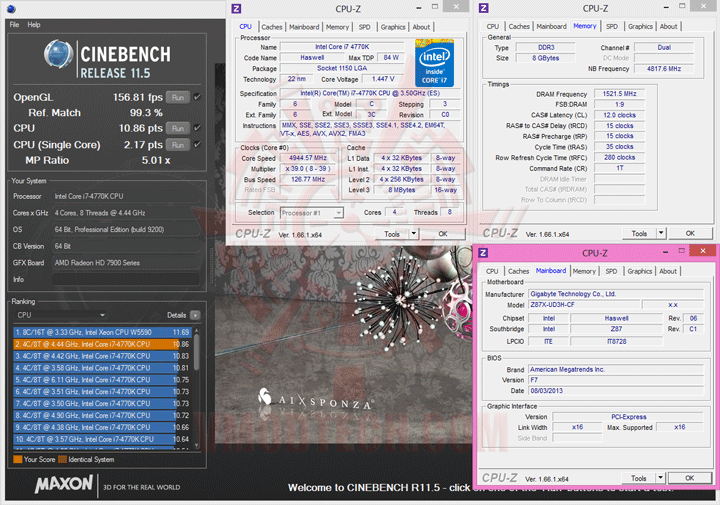

Cinebench Series ก็แรงสุดยอดเลยครับ

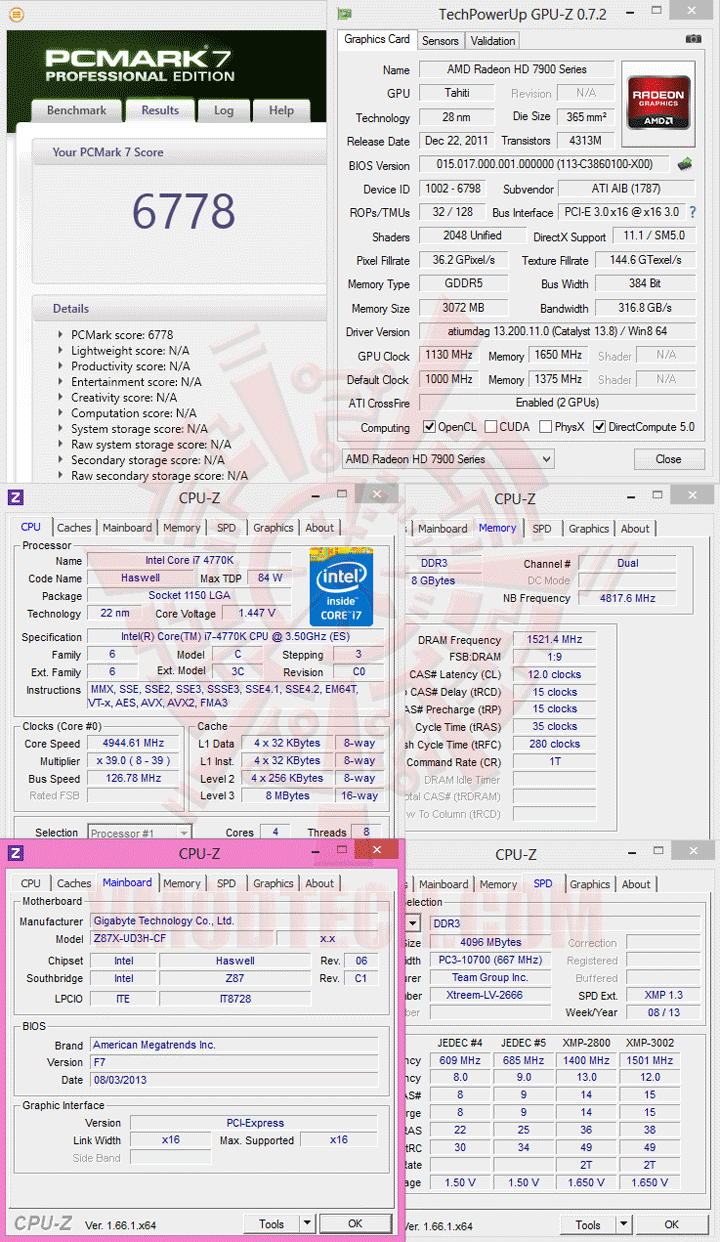

PCMark 7

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

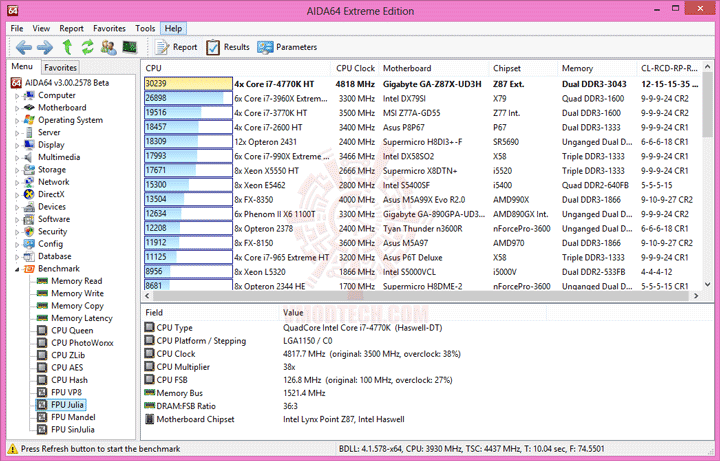

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

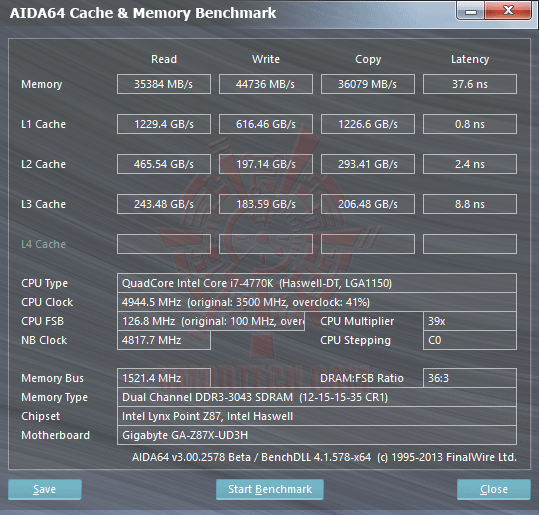

Memory Bandwidth ก็แรงใช้ได้เลยครับ แม้จะใช้ Timing หลวมๆบน DDR3 3000+

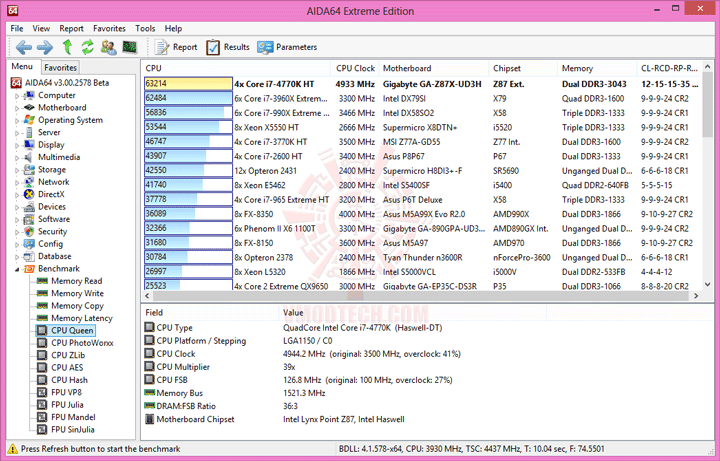

CPU Queen

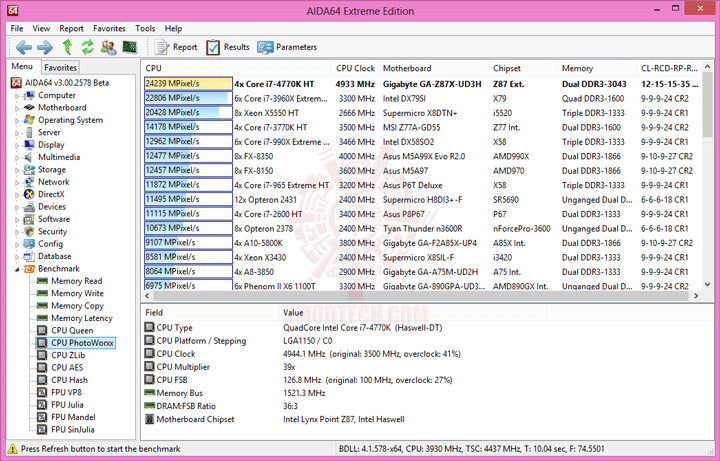

CPU PhotoWorxx

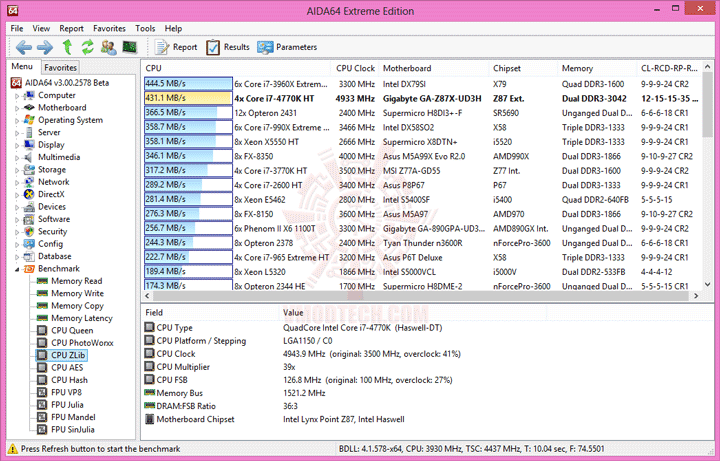

CPU ZLib

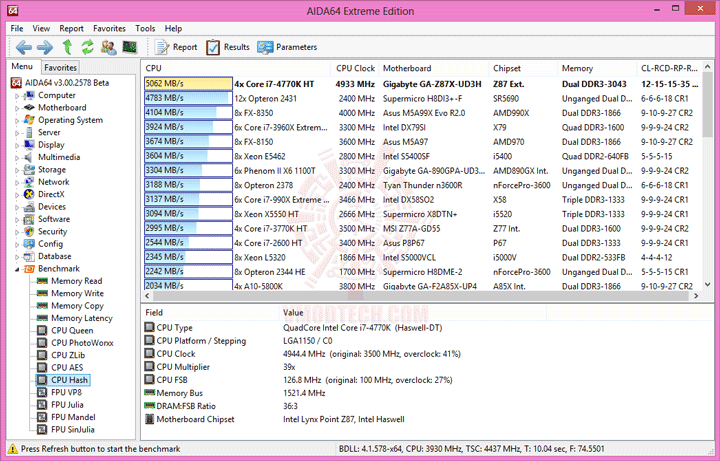

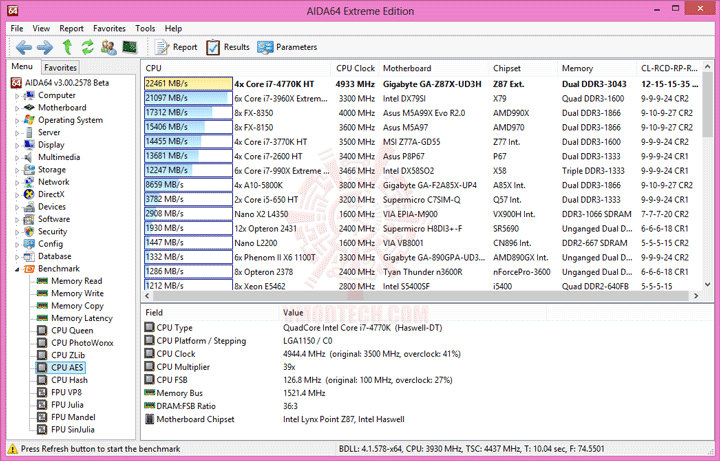

CPU AES

CPU Hash

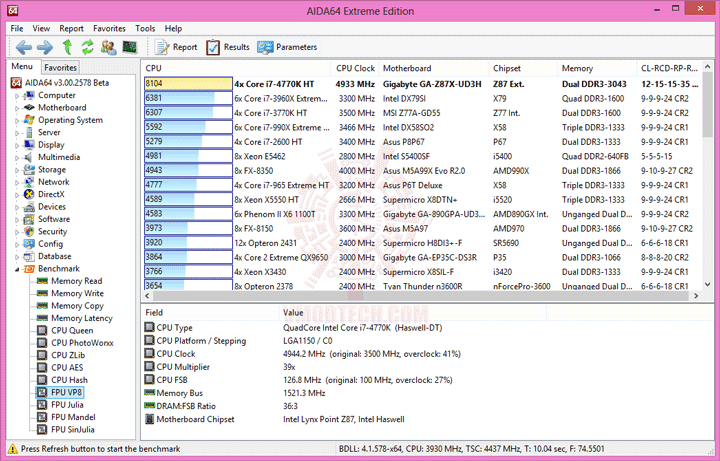

FPU VP8

FPU Julia

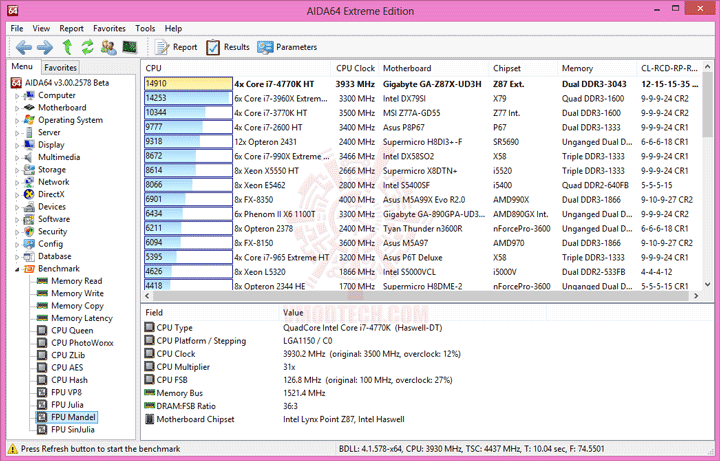

FPU Mandel

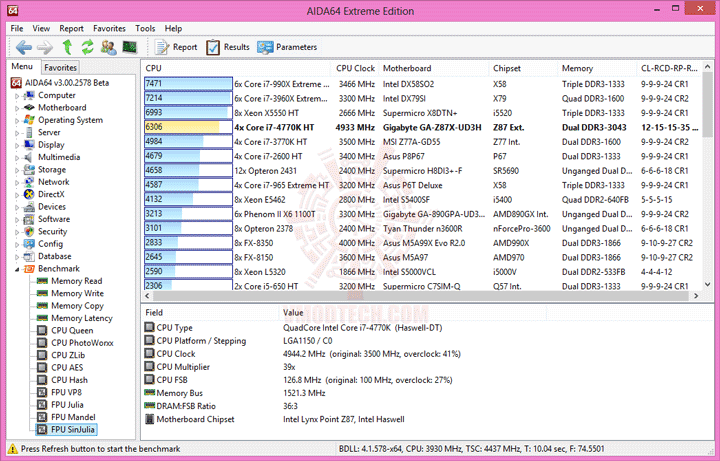

FPU SinJulia

แรงหลังติดเบาะแขกจริงๆครับ

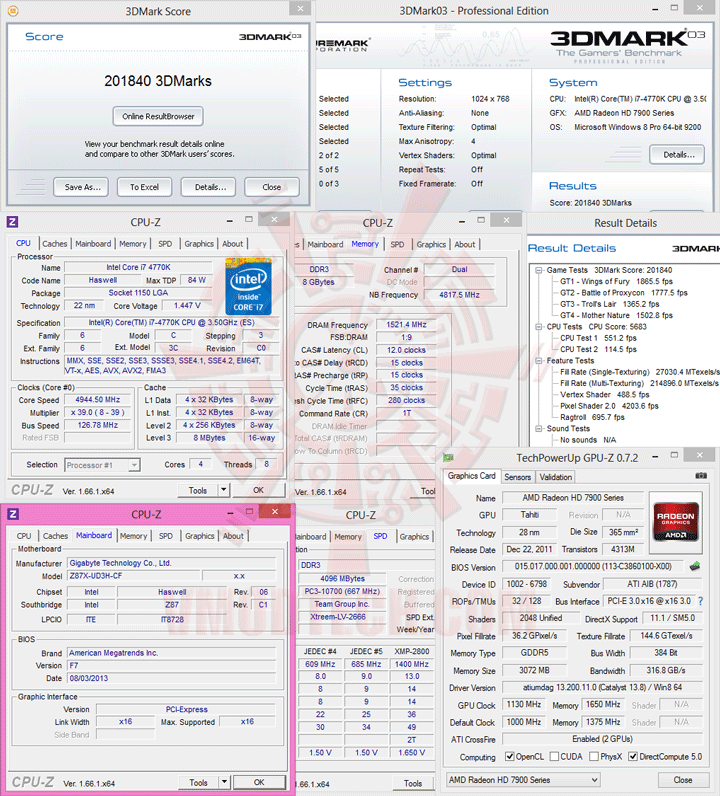

3DMark 03

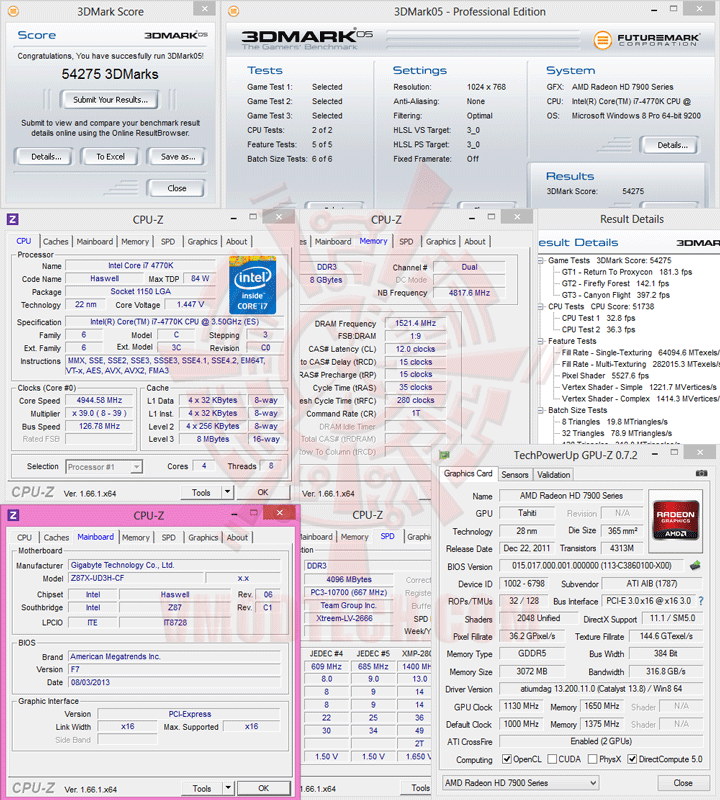

3DMark 05

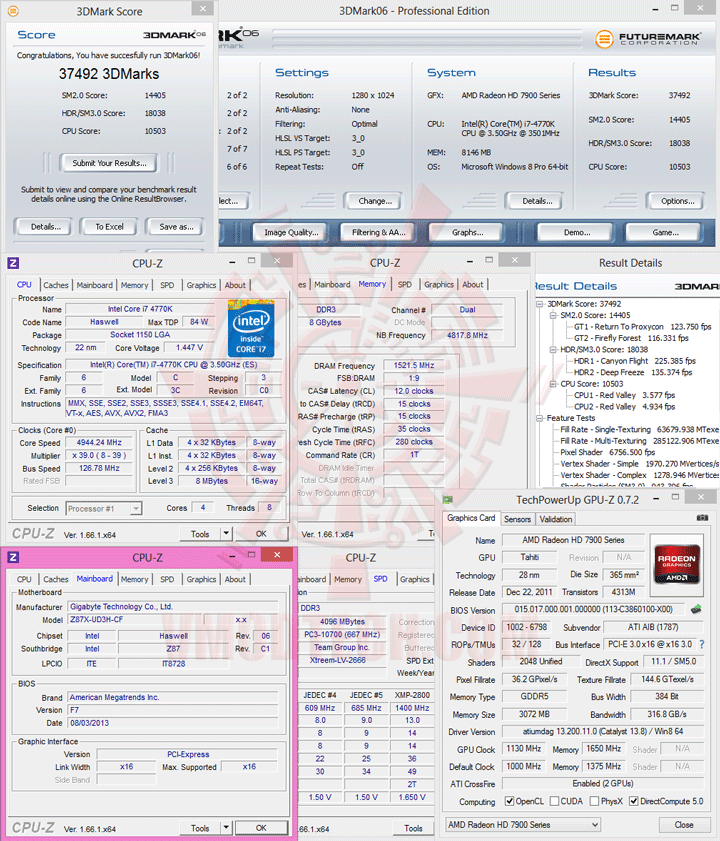

3DMark 06

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

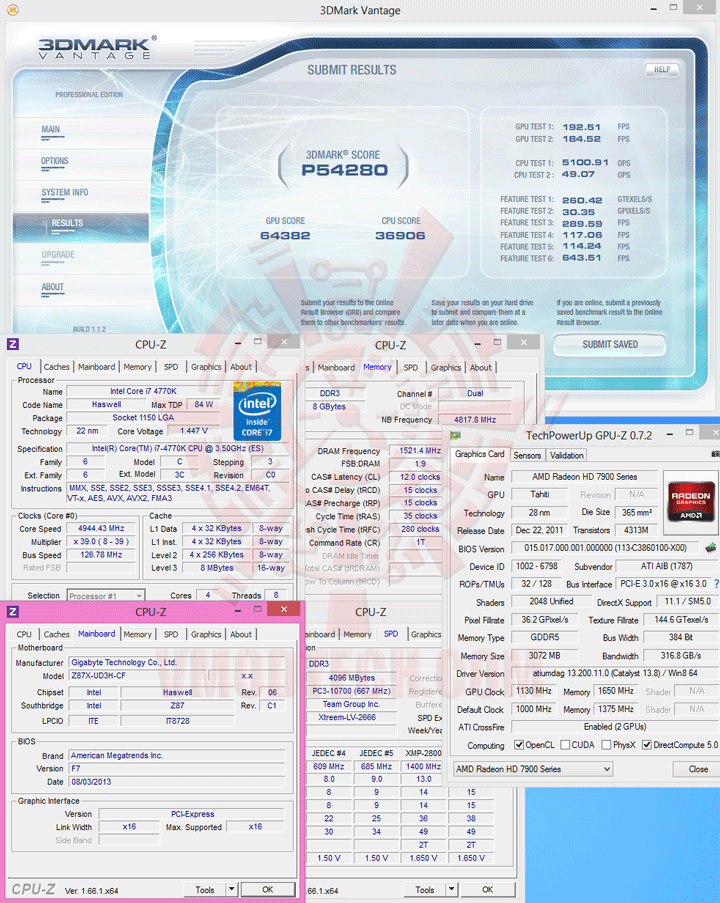

3DMark Vantage

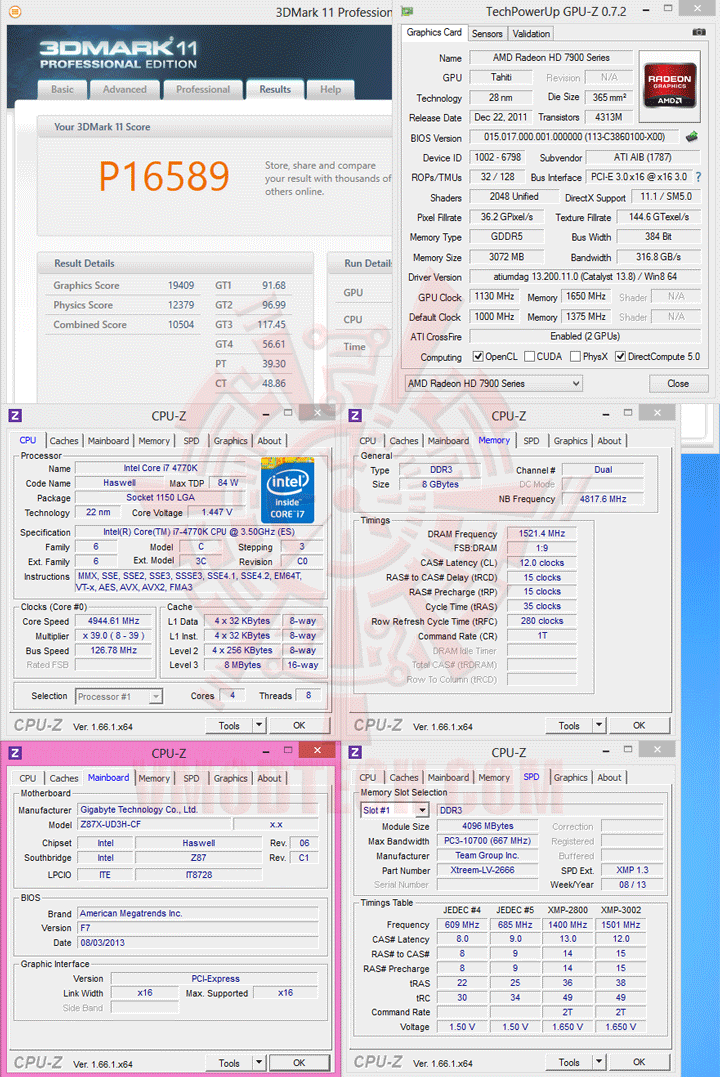

3DMark 11

3DMark

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ Powercolor AMD Radeon HD 7990 Devil13 6GB GDDR5

AquaMark 3 HWBOT Edition

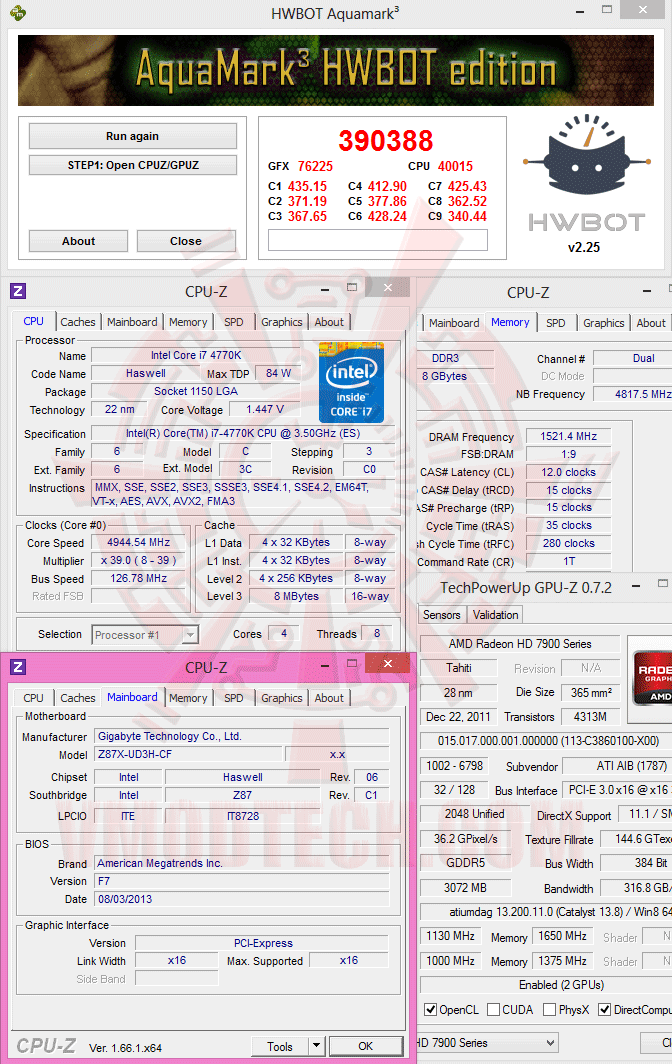

ตู้ปลาแรงหลังติดเบาะแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

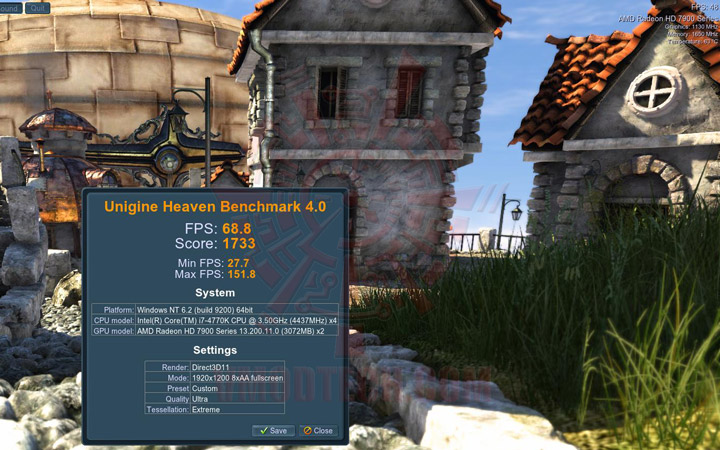

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 68.8 FPS

Crysis 3

Settings

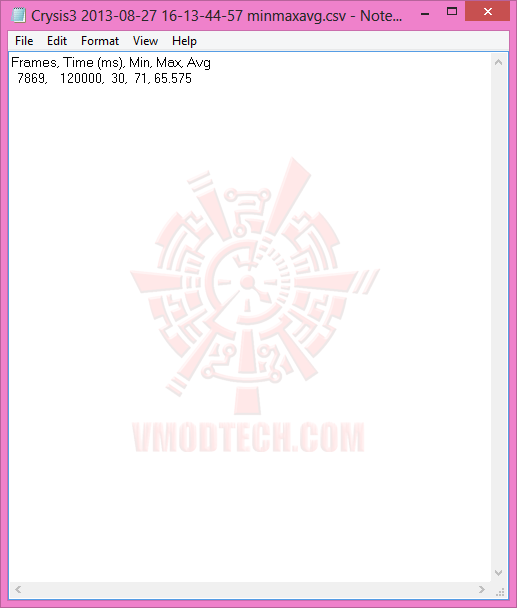

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

แรงหลังติดเบาะแบบเวรี่ควิกเทสต์อีกแล้วครับท่าน

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

…มาลอง SuperPI 32M 8Threads สุดๆก่อนจากกันครับว่าจะผ่านไกลสักแค่ไหนกัน จัดกันไปครับที่ 4.985GHz เล่นน้ำแรงและเสถียรไกลกว่านี้มีอีกมั้ยยยย!!!

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE Z87X-UD3H ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความสามารถในการโอเวอร์คล็อคในระดับสูงส่ง โดยในการทดสอบในครั้งนี้นั้น ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ไกลชนิดที่ผมไม่เคยทำได้ในมาเธอร์บอร์ดรุ่นอื่นใดมาก่อนเลย ใครที่ต้องการความแรงสุดๆในราคาประมาณ 5,XXX บาท ก็ถือว่าเป็นอีกตัวเลือกหนึ่งที่น่าสนใจมากๆเลยนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
