GIGABYTE Z97N-GAMING 5 Motherboard Review

/ บทความโดย: Venom-Crusher , 26/05/2014 00:01, 19,497 views / view in EnglishEN
«»
Share

gigabyte z97n gaming 51 GIGABYTE Z97N GAMING 5 Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® Z97 Express Chipset ลำดับที่ 15 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์สำหรับเกมเมอร์ที่มากันในขนาดจิ๋ว Mini-ITX ที่มาพร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัด จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE Z97N-GAMING 5 และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 GIGABYTE Z97N GAMING 5 Motherboard Review

Specifications

s2 GIGABYTE Z97N GAMING 5 Motherboard Review

สเป็คจัดเต็มเกินขนาดตัวไปมากจริงๆเลยครับ สำหรับ GIGABYTE Z97N-GAMING 5

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE Z97N-GAMING 5 Appearance

Package & Bundle

dsc 8062 GIGABYTE Z97N GAMING 5 Motherboard Review

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีดำแดงดุดัน อันเป็นเอกลักษณ์ใหม่ของบอร์ดในตระกูล Gaming ครับ

dsc 8077 GIGABYTE Z97N GAMING 5 Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ

dsc 8091 GIGABYTE Z97N GAMING 5 Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วยเสา Wi-Fi & Bluetooth ที่แถมมาให้แบบฟรีๆ

Motherboard Appearance

dsc 8095 GIGABYTE Z97N GAMING 5 Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ใหม่ของบอร์ดในตระกูล Gaming ครับ

dsc 8096 GIGABYTE Z97N GAMING 5 Motherboard Review

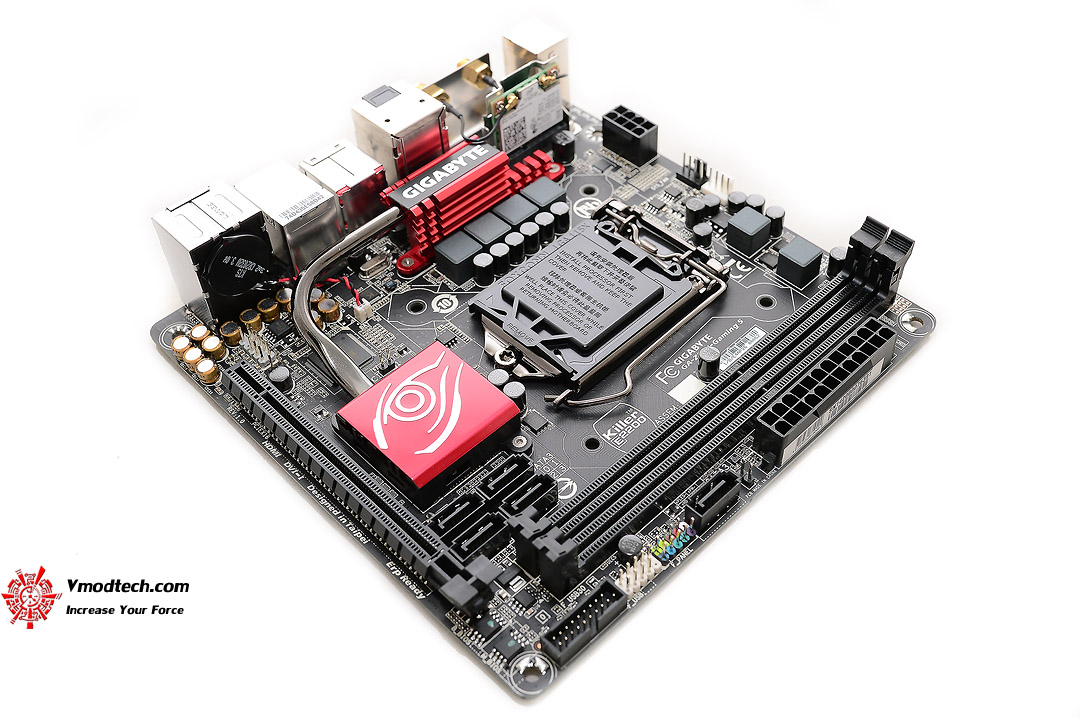

dsc 8097 GIGABYTE Z97N GAMING 5 Motherboard Review

เล็กจิ๋วสวยงามทุกมุมมองครับ

dsc 8098 GIGABYTE Z97N GAMING 5 Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 8104 GIGABYTE Z97N GAMING 5 Motherboard Review

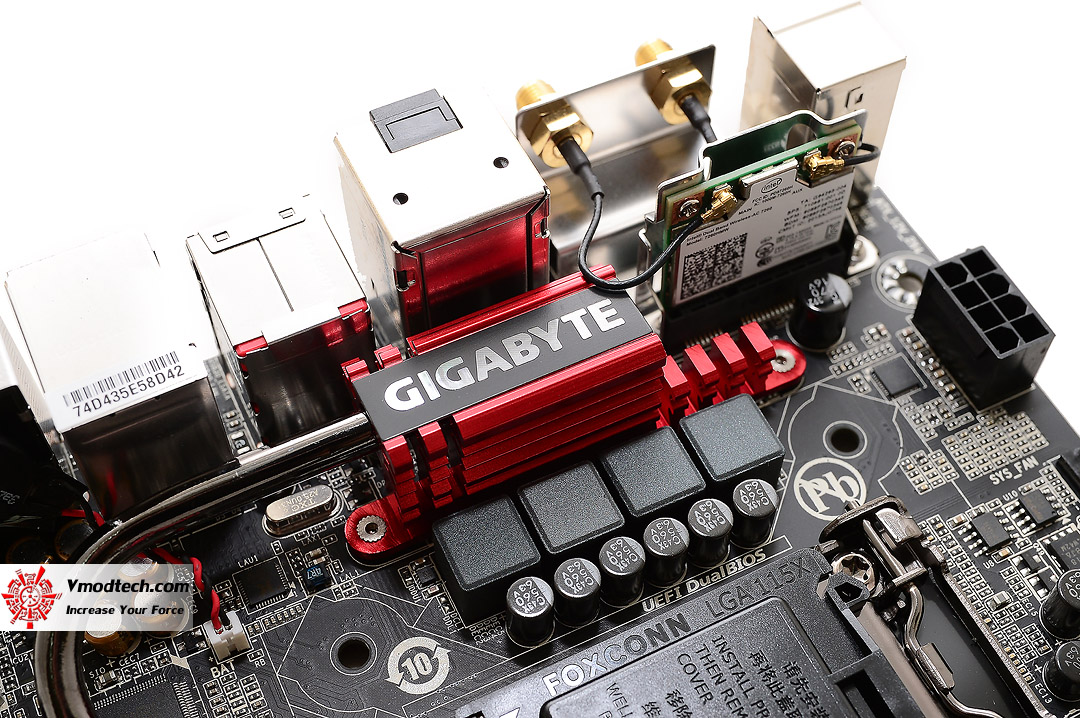

ภาคจ่ายไฟขนาดรวม 4 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 8110 GIGABYTE Z97N GAMING 5 Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลย ส่วนการ์ด Mini-PCI-e Wi-Fi & Bluetooth ก็จะติดตั้งอยู่ที่บริเวณนี้ด้วยครับ

dsc 8125 GIGABYTE Z97N GAMING 5 Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 2 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 16GB ครับ

dsc 8137 GIGABYTE Z97N GAMING 5 Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี ตามด้วยช่อง SATA3 6.0GB/s อีก 5 ช่องทางครับ

dsc 8144 GIGABYTE Z97N GAMING 5 Motherboard Review

PCI-E 3.0/2.0 X16 Slot 1 ช่องทางนะครับ ซึ่งก็เป็นธรรมดาอยู่แล้วครับ สำหรับมาเธอร์บอร์ดขนาด Mini-ITX

dsc 8146 GIGABYTE Z97N GAMING 5 Motherboard Review

Sound Capacitor ก็ยังคงใช้ของดีเสียงเยี่ยมอยู่อีกเช่นเคยนะครับ แม้ว่าจะเป็นมาเธอร์บอร์ดขนาดเล็กจิ๋วก็ตาม ส่วนถ่านมาเธอร์บอร์ดก็จะติดตั้งกันแบบแนวประหยัดพื้นที่ดังรูปเลยครับ

dsc 8159 GIGABYTE Z97N GAMING 5 Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย KILLER E2200 Ethernet ที่จัดเต็มความแรงสำหรับเหล่าเกมเมอร์โดยเฉพาะด้วยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..GIGABYTE Z97N-GAMING 5
.Memory ..Apacer Thunderbird PC3 23400 DDR3 2933 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 8180 GIGABYTE Z97N GAMING 5 Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,584MHz Bclk 130.98MHz

NB Freq. 4,584MHz DDR3 3,405MHz 14-16-16-40-2T

va GIGABYTE Z97N GAMING 5 Motherboard Review

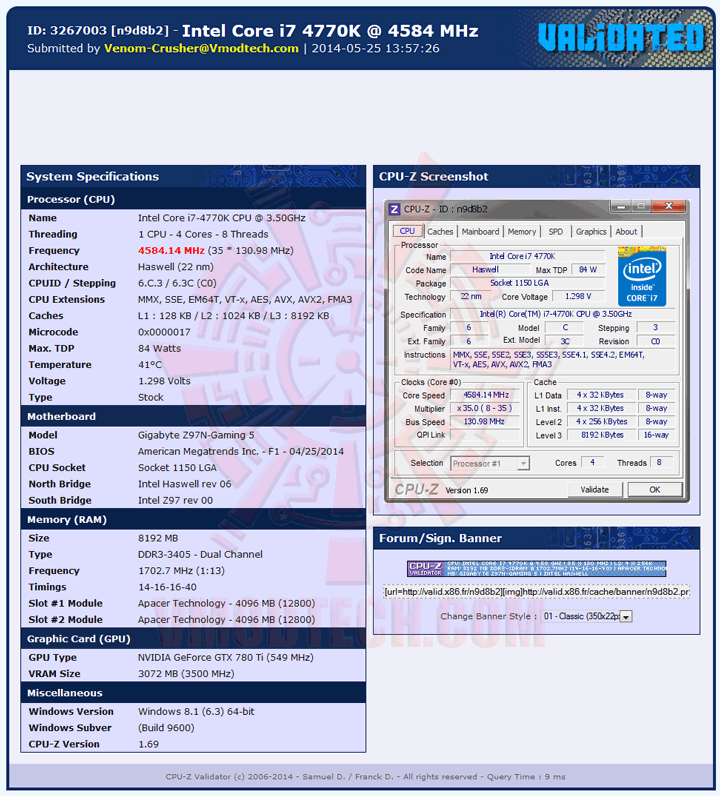

Validation link >>Click<<

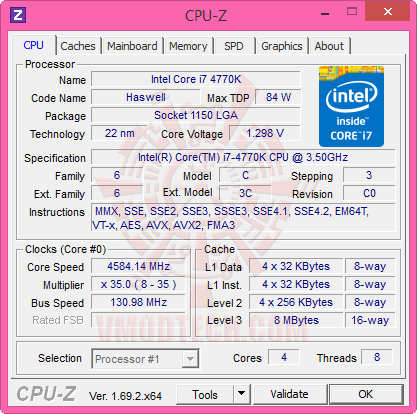

c1 GIGABYTE Z97N GAMING 5 Motherboard Review

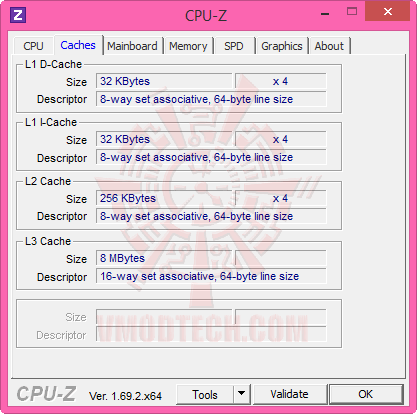

c2 GIGABYTE Z97N GAMING 5 Motherboard Review

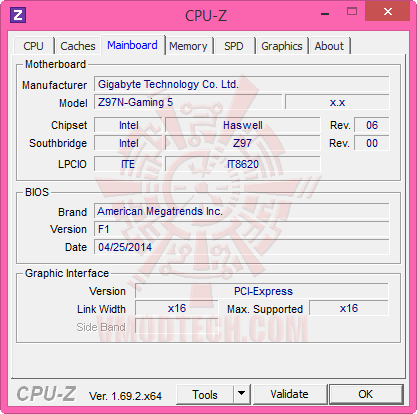

c3 GIGABYTE Z97N GAMING 5 Motherboard Review

c4 GIGABYTE Z97N GAMING 5 Motherboard Review

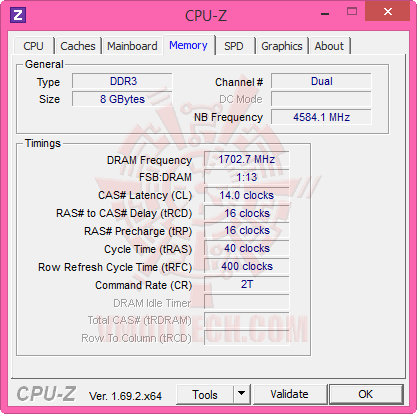

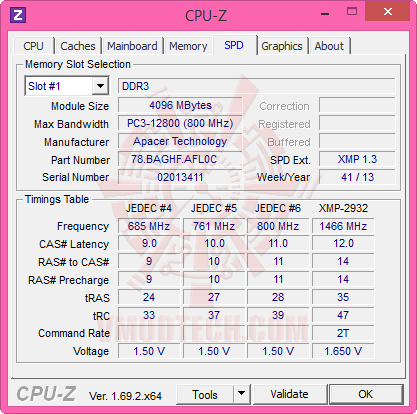

DDR3 3,405MHz 14-16-16-40-2T ลากไกลและเสถียรกันแบบสุดติ่งจริงๆครับ

c5 GIGABYTE Z97N GAMING 5 Motherboard Review

c6 GIGABYTE Z97N GAMING 5 Motherboard Review

c7 GIGABYTE Z97N GAMING 5 Motherboard Review

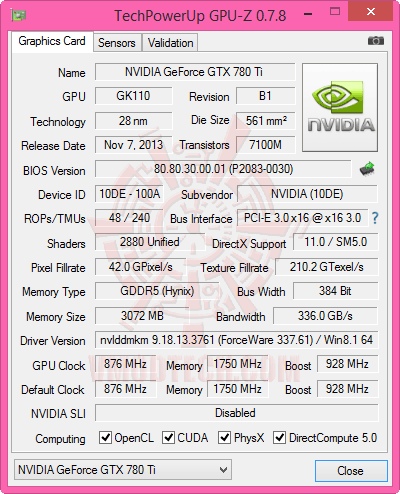

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

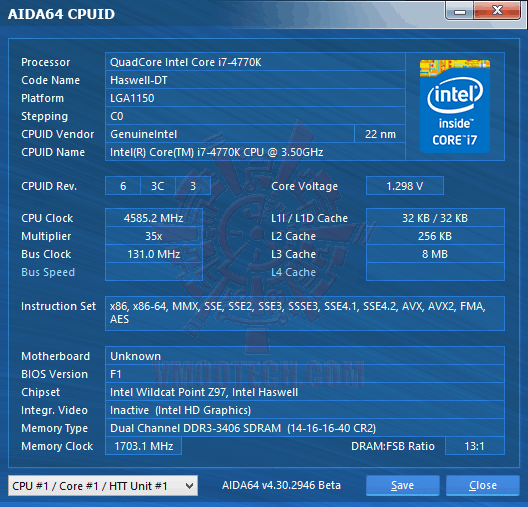

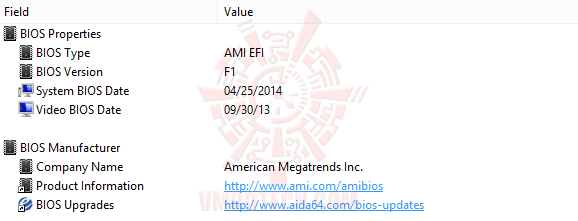

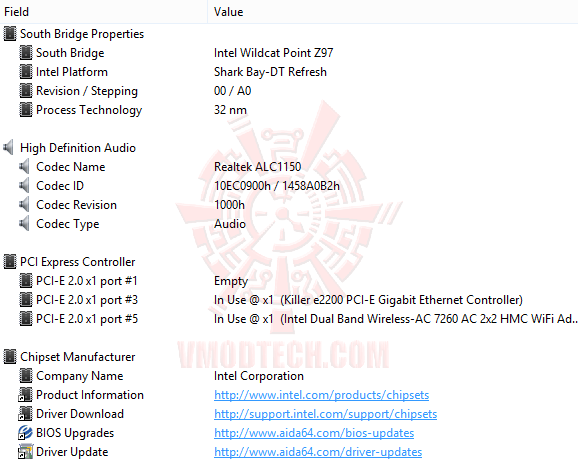

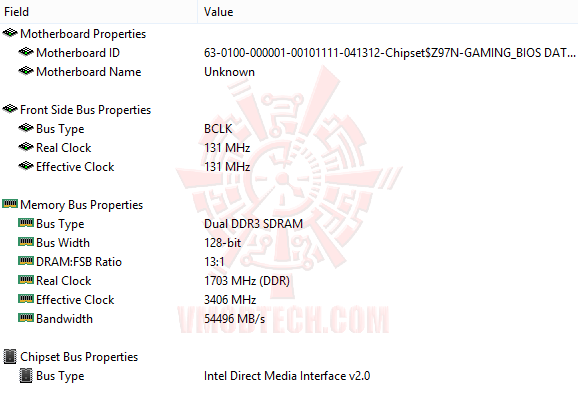

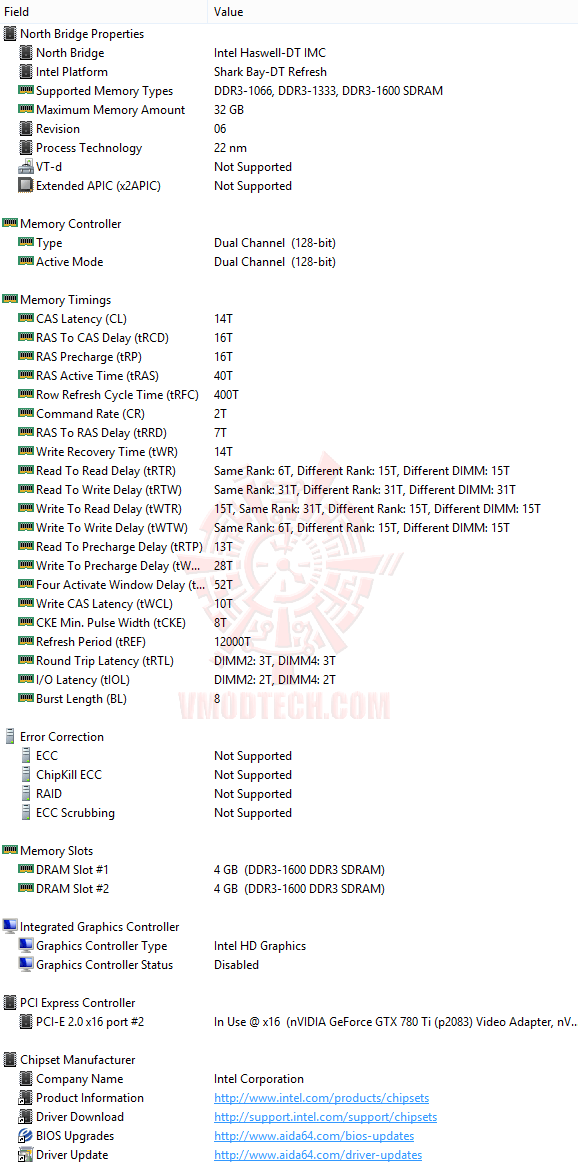

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE Z97N GAMING 5 Motherboard Review

ed2 GIGABYTE Z97N GAMING 5 Motherboard Review

ed3 GIGABYTE Z97N GAMING 5 Motherboard Review

ed4 GIGABYTE Z97N GAMING 5 Motherboard Review

ed5 GIGABYTE Z97N GAMING 5 Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE Z97N GAMING 5 Motherboard Review

hpi 2 GIGABYTE Z97N GAMING 5 Motherboard Review

(Click ScreenShot to Enlarge)

แรงเสถียรผ่านกันแบบนิ่มๆ ด้วยความถี่สัญญาณนาฬิกาของหน่วยความจำที่สูงสุดขีดถึง 3,405 MHz พร้อมกับทำเวลา SuperPI 32M พร้อมกัน 8 เธรด ได้ที่ระดับเวลา 12.XX นาทีทุกๆเธรด แม้จะใช้ Timing หลวมๆ สุดติ่งจริงๆครับ

————————————————–

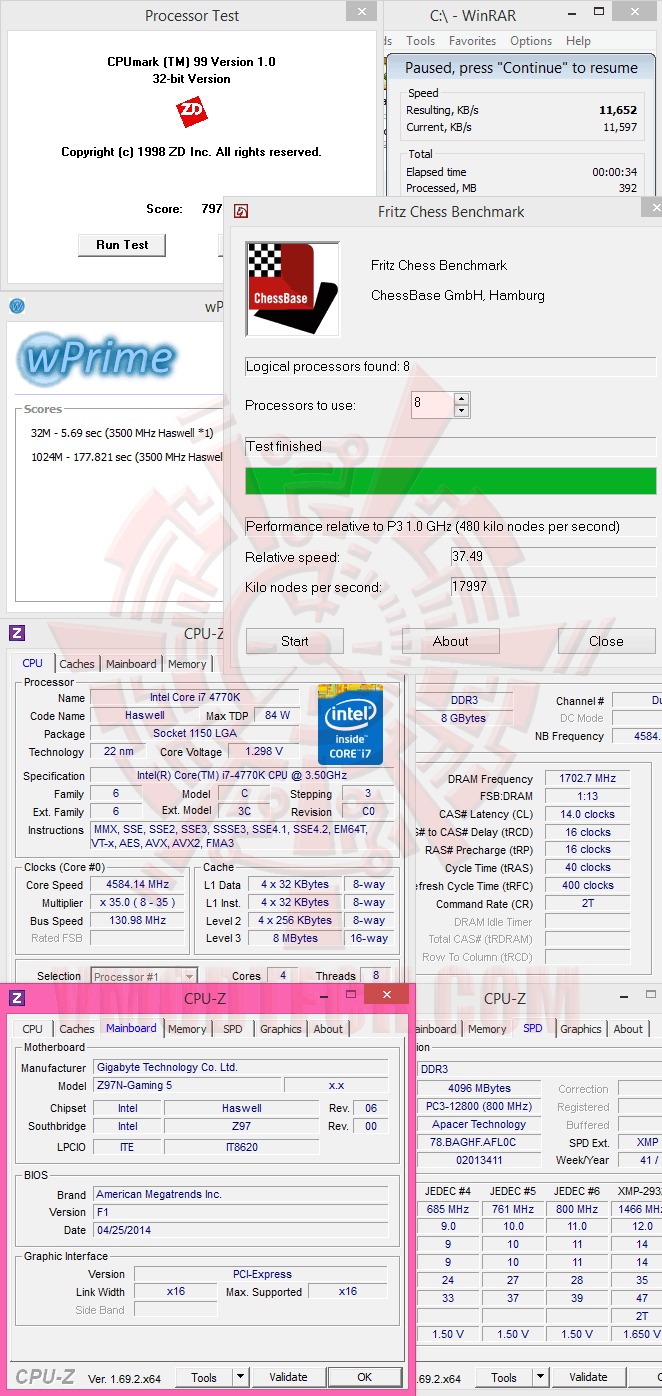

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE Z97N GAMING 5 Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 GIGABYTE Z97N GAMING 5 Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 30.25 FPS

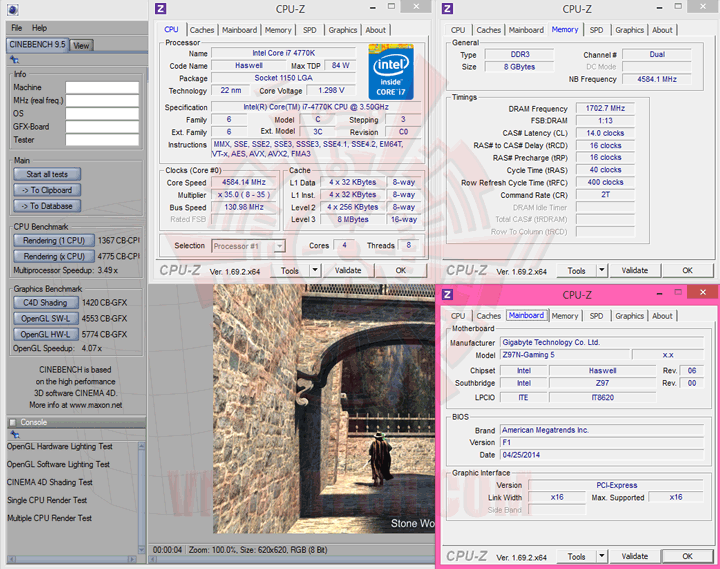

CINEBENCH R9.5

c95 GIGABYTE Z97N GAMING 5 Motherboard Review

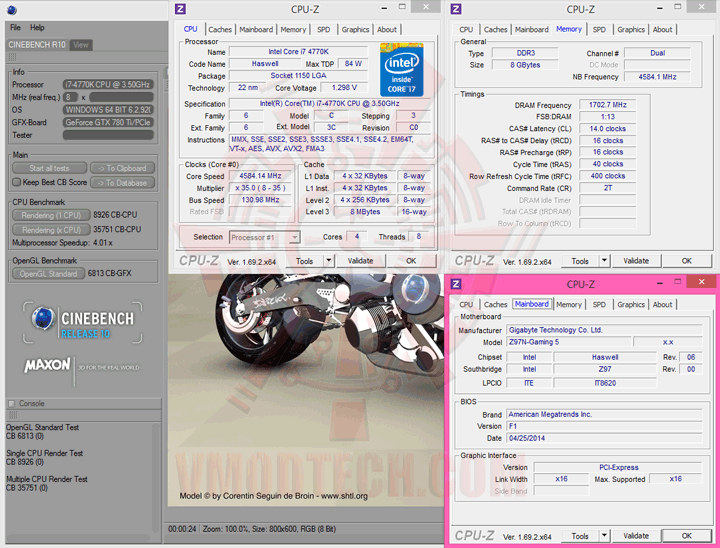

CINEBENCH R10

c10 GIGABYTE Z97N GAMING 5 Motherboard Review

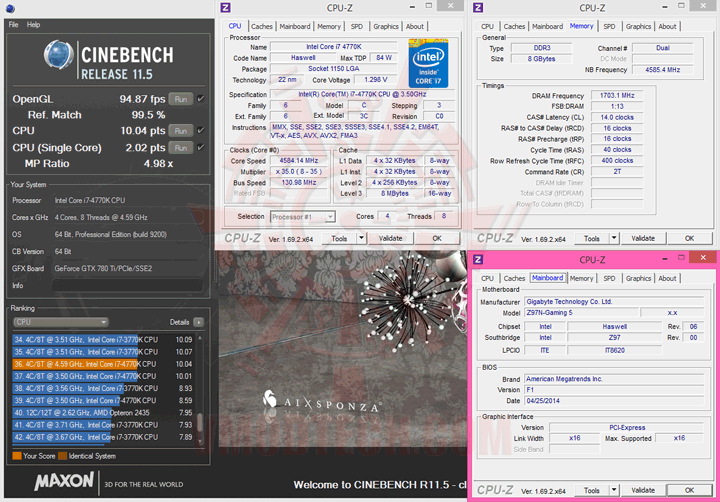

CINEBENCH R11.5

c115 GIGABYTE Z97N GAMING 5 Motherboard Review

CINEBENCH R15

c15 GIGABYTE Z97N GAMING 5 Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

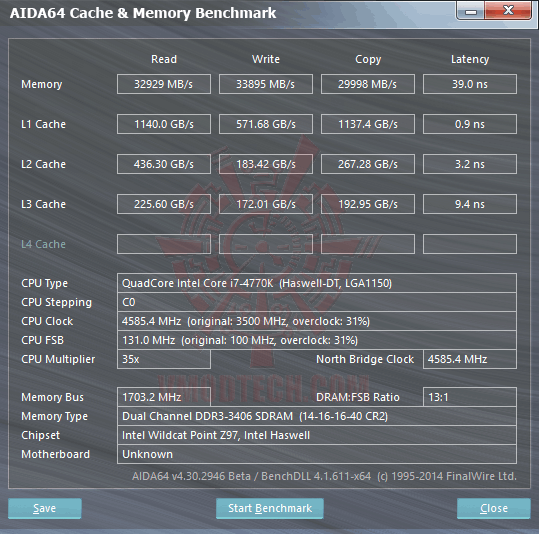

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE Z97N GAMING 5 Motherboard Review

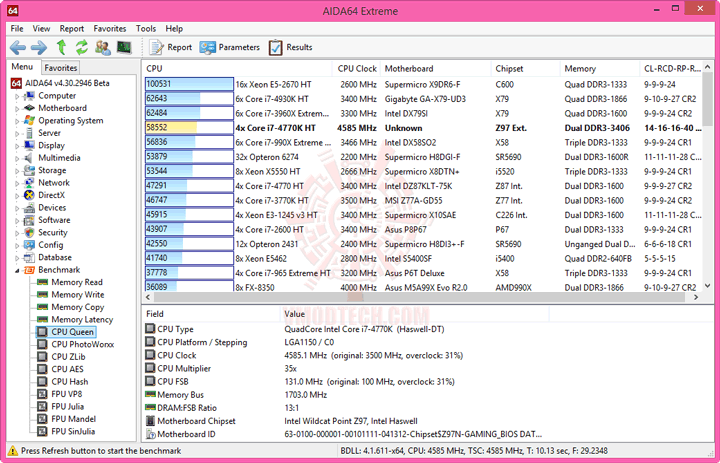

CPU Queen

e2 GIGABYTE Z97N GAMING 5 Motherboard Review

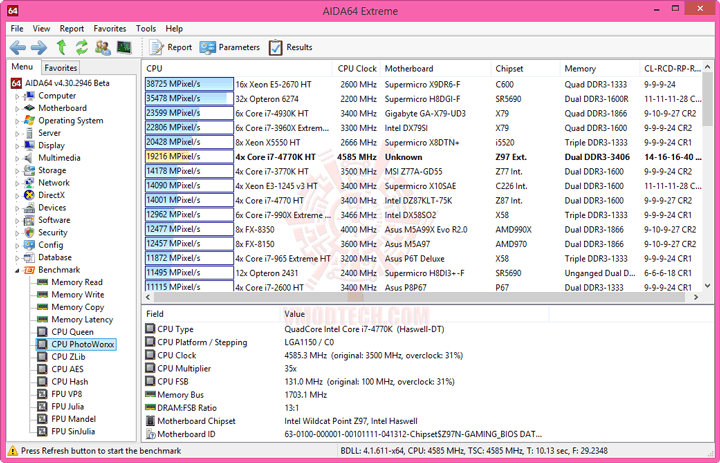

CPU PhotoWorxx

e3 GIGABYTE Z97N GAMING 5 Motherboard Review

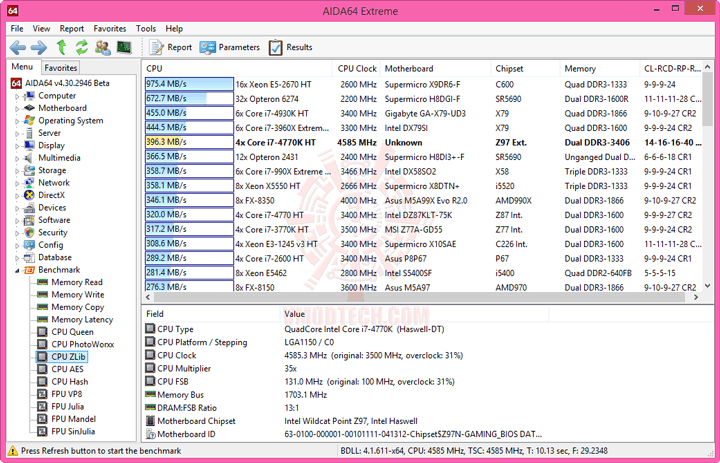

CPU ZLib

e4 GIGABYTE Z97N GAMING 5 Motherboard Review

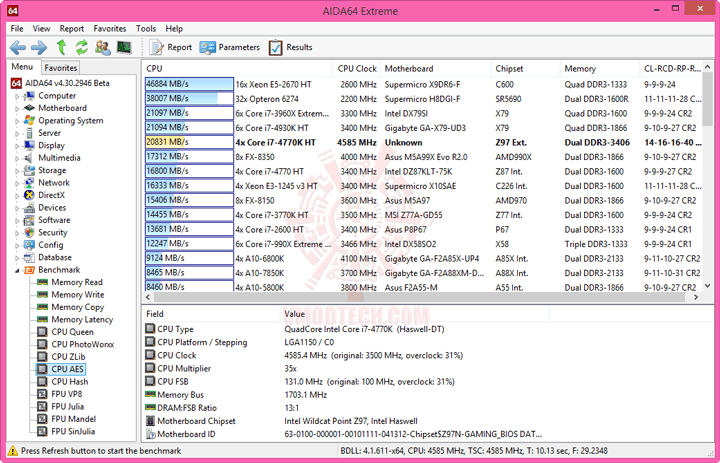

CPU AES

e5 GIGABYTE Z97N GAMING 5 Motherboard Review

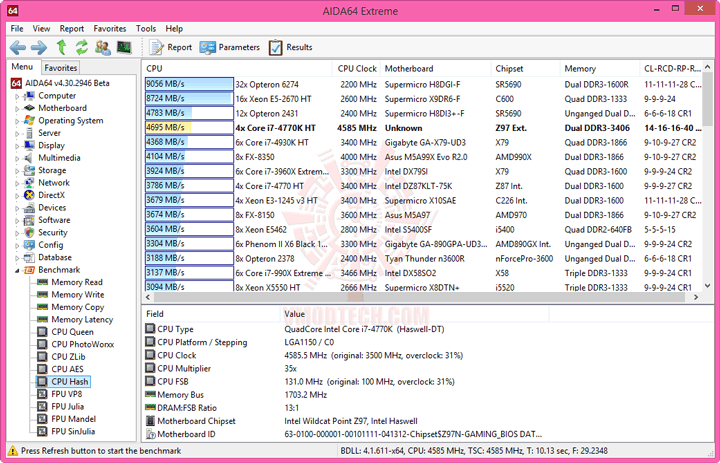

CPU Hash

e6 GIGABYTE Z97N GAMING 5 Motherboard Review

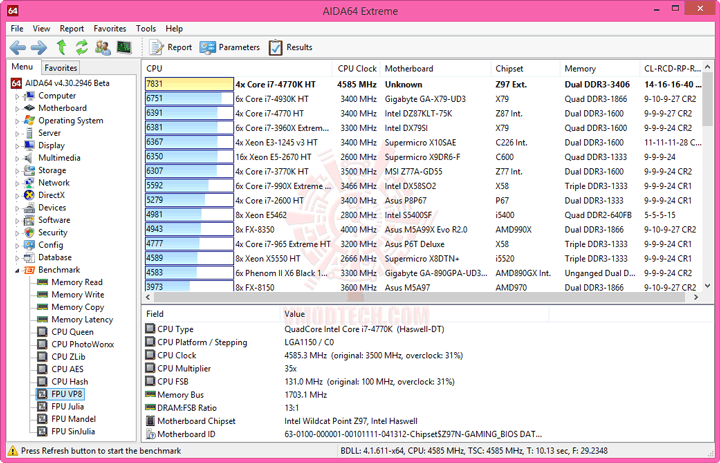

FPU VP8

e7 GIGABYTE Z97N GAMING 5 Motherboard Review

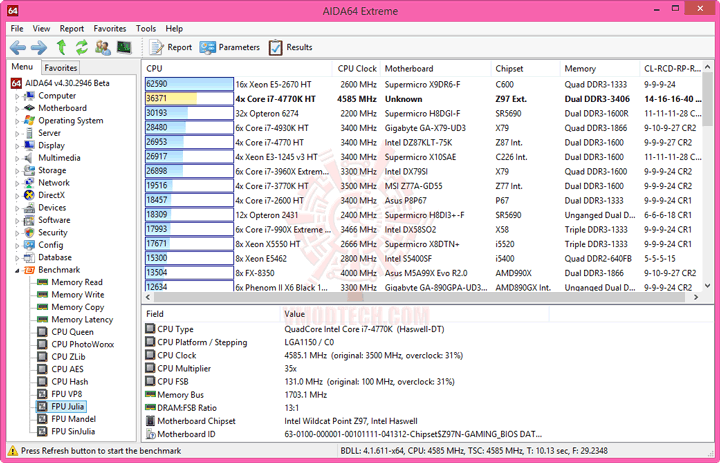

FPU Julia

e8 GIGABYTE Z97N GAMING 5 Motherboard Review

FPU Mandel

e9 GIGABYTE Z97N GAMING 5 Motherboard Review

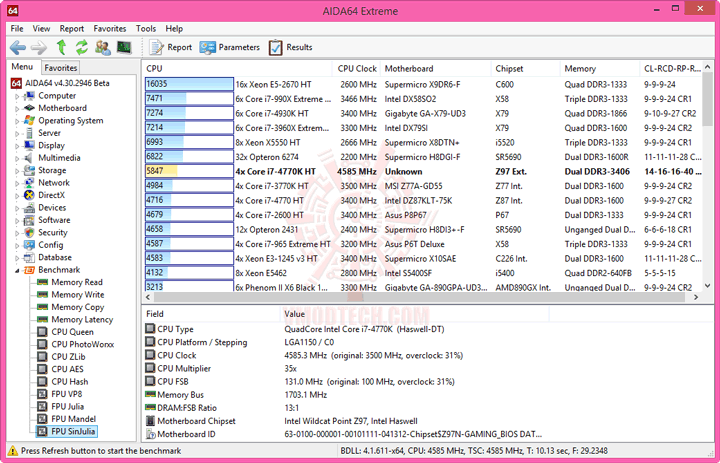

FPU SinJulia

e10 GIGABYTE Z97N GAMING 5 Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

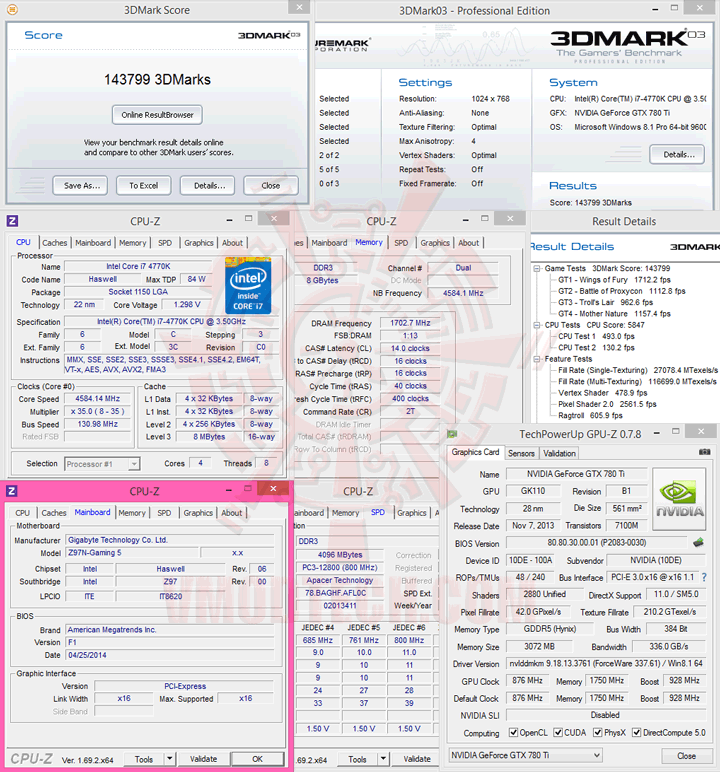

3DMark 03

03 GIGABYTE Z97N GAMING 5 Motherboard Review

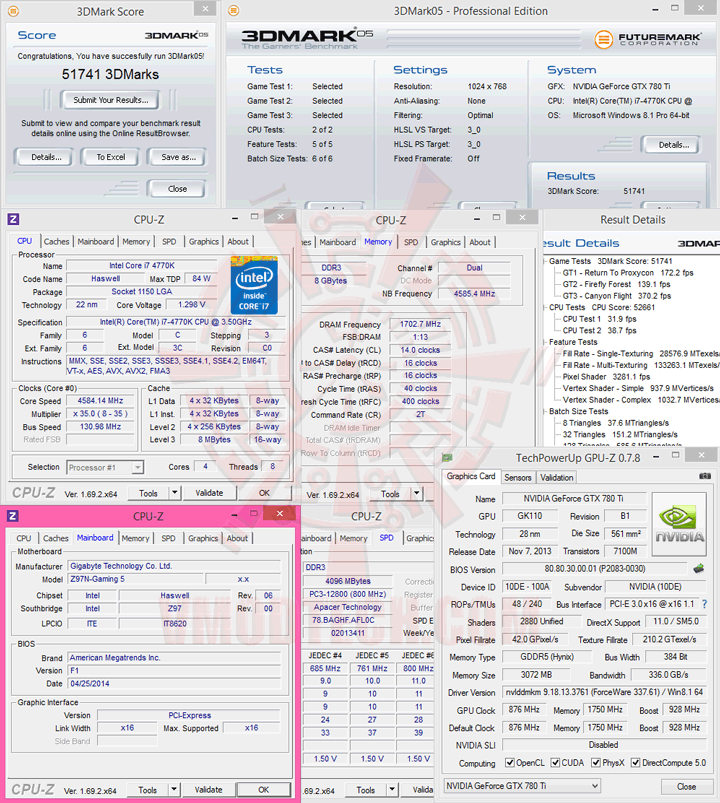

3DMark 05

05 GIGABYTE Z97N GAMING 5 Motherboard Review

3DMark 06

06 GIGABYTE Z97N GAMING 5 Motherboard Review

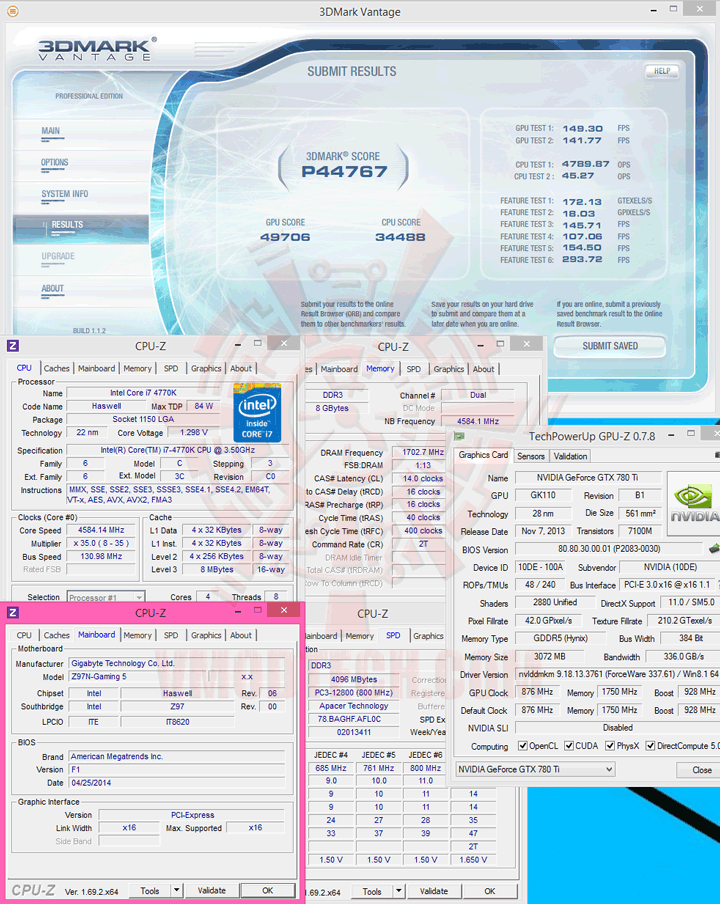

3DMark Vantage

07 GIGABYTE Z97N GAMING 5 Motherboard Review

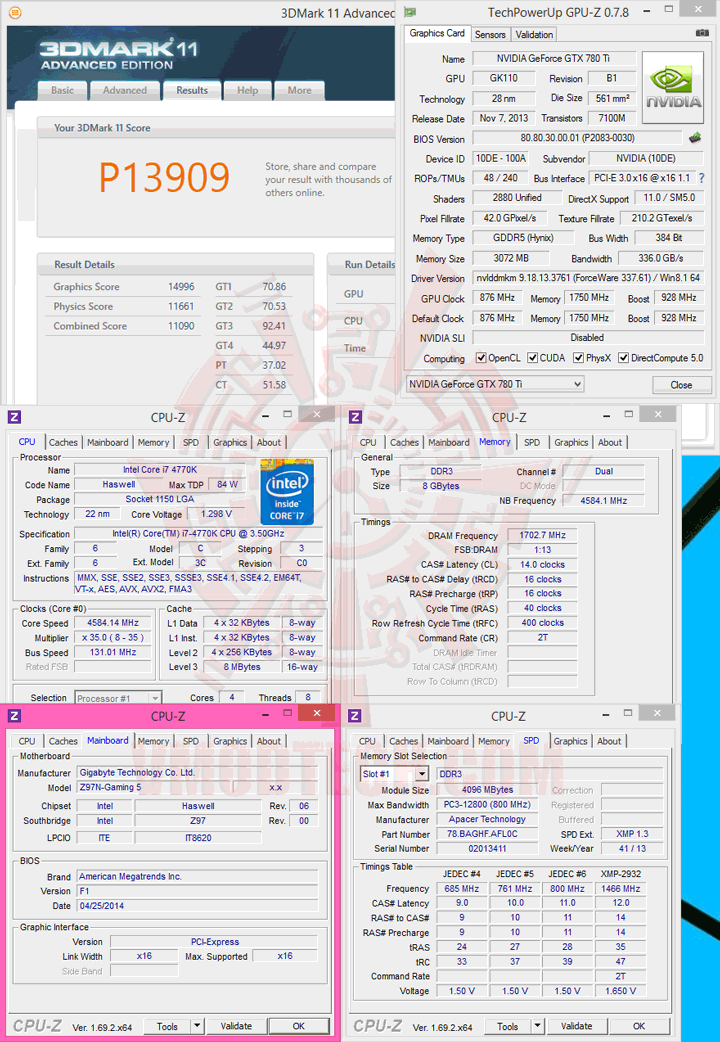

3DMark 11

11 GIGABYTE Z97N GAMING 5 Motherboard Review

3DMark (2013)

13 GIGABYTE Z97N GAMING 5 Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set GIGABYTE Z97N GAMING 5 Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 GIGABYTE Z97N GAMING 5 Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 54.9 FPS

AquaMark3 HWBOT edition

15 GIGABYTE Z97N GAMING 5 Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss GIGABYTE Z97N GAMING 5 Motherboard Review

Settings

16 set GIGABYTE Z97N GAMING 5 Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 GIGABYTE Z97N GAMING 5 Motherboard Review

แรงงงงงงงง

————————————————–

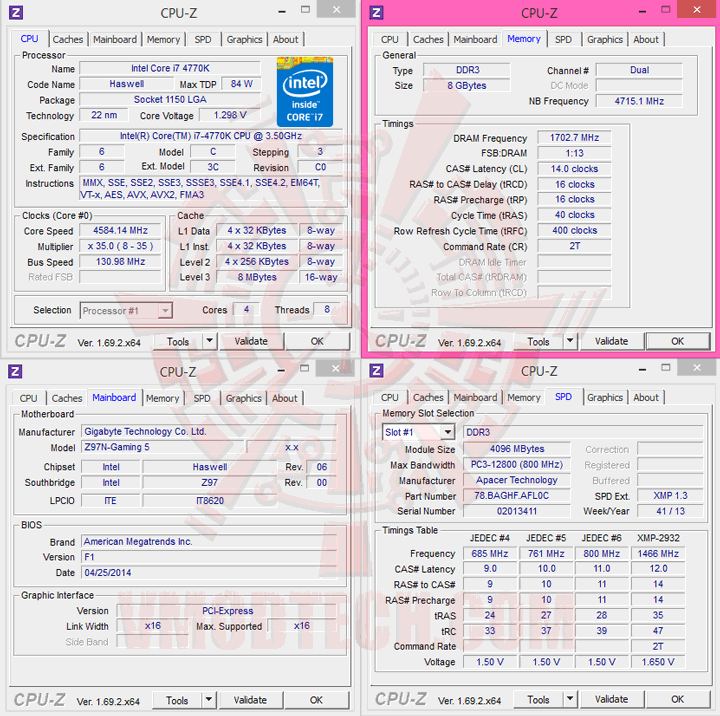

NB Freq. Faster more than CPU Freq. Settings

uncore GIGABYTE Z97N GAMING 5 Motherboard Review

และขอปิดท้ายจริงๆด้วยความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

dsc 8097 GIGABYTE Z97N GAMING 5 Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE Z97N-GAMING 5 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและเล่นเกมส์ในแบบจัดเต็มทุกรูปแบบทั้งประสิทธิภาพและเสียงอันสมจริงที่มากันในขนาดเล็กจิ๋ว Mini-ITX โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,584MHz Bclk 130.98MHz NB Freq. 4,584MHz DDR3 3,405MHz 14-16-16-40-2T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง ส่วนทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง และปิดท้ายด้วยการรับประกันหลังการขายระดับเทพ เคลมกันรวดเร็วแบบไม่ต้องรอนาน ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best GIGABYTE Z97N GAMING 5 Motherboard Reviewvmod award innovation best GIGABYTE Z97N GAMING 5 Motherboard Review

.

ขอขอบคุณ

GIGABYTE
