GIGABYTE Z97X-Gaming G1 WIFI-BK Motherboard Review

/ บทความโดย: Venom-Crusher , 16/05/2014 00:03, 25,329 views / view in EnglishEN
«»
Share

gigabyte z97x gaming g1 wifi bk GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® Z97 Express Chipset ลำดับที่ 7 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์รุ่นใหญ่ระดับเรือ ธง ที่พร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัดสุดๆ จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE Z97X-Gaming G1 WIFI-BK และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Specifications

s2 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ GIGABYTE Z97X-Gaming G1 WIFI-BK

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE Z97X-Gaming G1-BK WIFI Appearance

Package & Bundle

dsc 6960 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีดำดุดัน อันเป็นเอกลักษณ์ใหม่ของบอร์ดในตระกูล BLACK EDITION ครับ

dsc 7461 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 6964 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 4607 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

อุปกรณ์ที่แถมมากับบอร์ดรุ่นนี้ก็จัดเต็มไปเลยครับ กับเสา Wi-Fi Bluetooth 4.0 , Front Panel USB 3.0 , SLI Bridges 2-4 Ways & CrossFire Bridges

dsc 6980 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ที่เหลือครับ

Motherboard Appearance

dsc 6923 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ใหม่ของบอร์ดในตระกูล BLACK EDITION ครับ

dsc 6921 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

สวยงามทุกมุมมองครับ

dsc 4615 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 4616 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ภาคจ่ายไฟขนาดรวม 9 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 4617 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ซิงค์ระบายความร้อนให้ภาคจ่ายไฟสามารถใส่ Fitting ขนาดใหญ่ 3/8-1/2 นิ้ว เพื่อให้ระบายความร้อนด้วยน้ำได้ด้วยครับ

dsc 4618 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 6917 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 4621 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 4622 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

และยังมีสวิทซ์ START , RESET , Clear CMOS และไฟบอกสถานะการบูตอยู่บริเวณนี้ด้วย ครบเครื่องเรื่อง OC กันเลย

dsc 6911 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี และบริเวณกลางบอร์ดจะมีซิงค์ระบายความร้อนให้กับชิปที่ควบคุม PCI-e เพื่อให้ 4 Ways SLI Supported ด้วยครับ

dsc 4624 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ตามด้วยช่อง SATA Express 1 ช่องทาง และช่อง SATA3 6.0GB/s อีก 10 ช่องทางครับ

dsc 6910 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 4 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 2-4-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 3 ช่องทางครับ

dsc 4626 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Sound Core 3D รุ่นพัฒนาล่าสุดปี 2014 ก็ถูกแถมมาให้ฟรีๆด้วยครับ แถมยังสามารถเปลี่ยนชิป OP-AMP ได้ งานนี้เพลินเลยครับ เลือกบุคลิกเสียงกันได้เลยครับว่าจะเอาแบบไหน

dsc 4699 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย KILLER E2200 Ethernet ที่จัดเต็มความแรงสำหรับเหล่าเกมเมอร์โดยเฉพาะด้วยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..GIGABYTE Z97X-Gaming G1 WIFI-BK
.Memory ..Apacer Thunderbird PC3 23400 DDR3 2933 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 6945 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,718MHz Bclk 138.78MHz

NB Freq. 4,718MHz DDR3 3,053MHz 11-14-13-30-1T

va GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Validation link >>Click<<

c1 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

c2 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

c3 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

c4 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

DDR3 3,053MHz 11-14-13-30-1T Timing แน่นฝุดๆ สุดติ่งกระดิ่งแมวแห่ง DDR 3000+ จริงๆครับ

c5 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

c6 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

c7 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ed2 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ed3 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ed4 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ed5 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

hpi 2 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

(Click ScreenShot to Enlarge)

แรงเสถียรผ่านกันแบบนิ่มๆ ด้วยเวลาที่แรงสุดขีดแห่ง DDR 3000+ จริงๆครับ

————————————————–

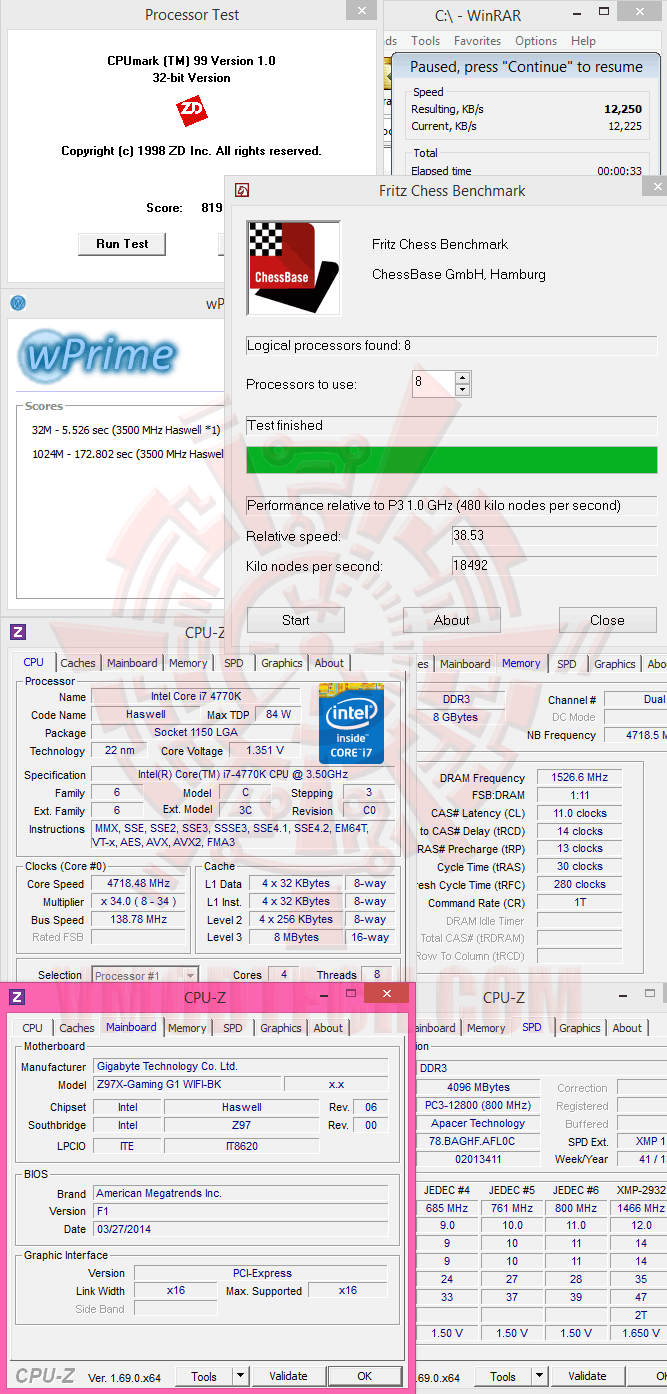

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ โดยเฉพาะ Winrar แรงกระชากใจกันจริงๆ

X264 FHD Benchmark

x264 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.46 FPS

CINEBENCH R9.5

c95 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

CINEBENCH R10

c10 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

CINEBENCH R11.5

c115 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

CINEBENCH R15

c15 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

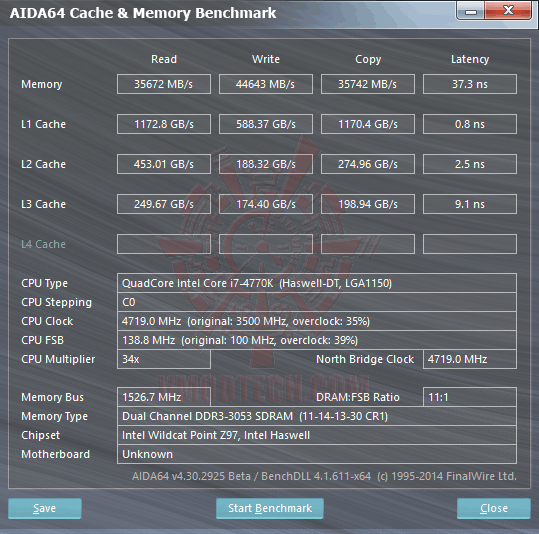

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

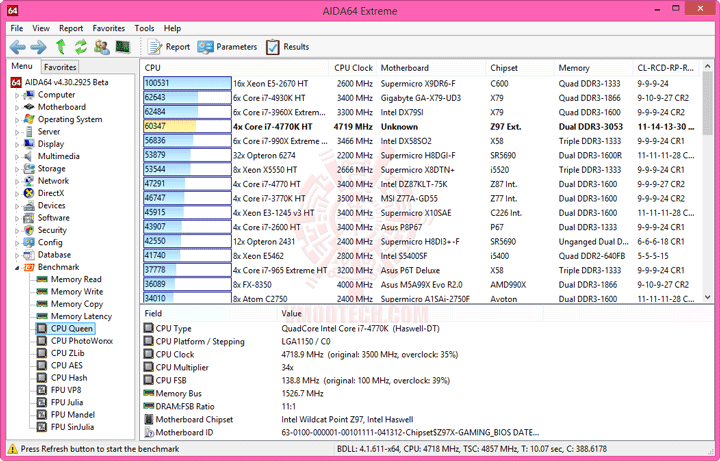

CPU Queen

e2 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

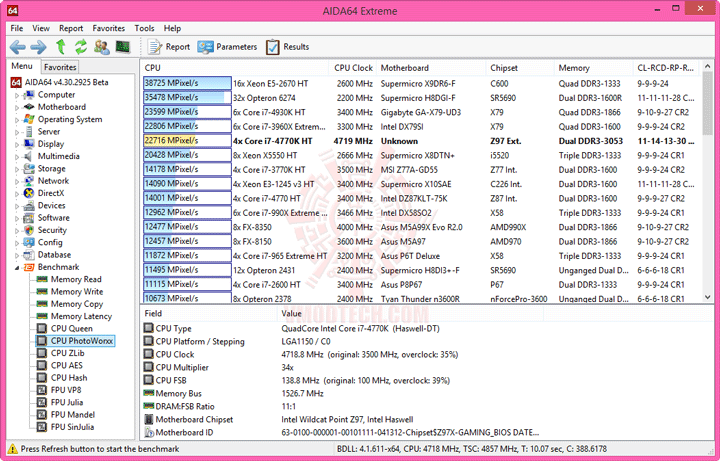

CPU PhotoWorxx

e3 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

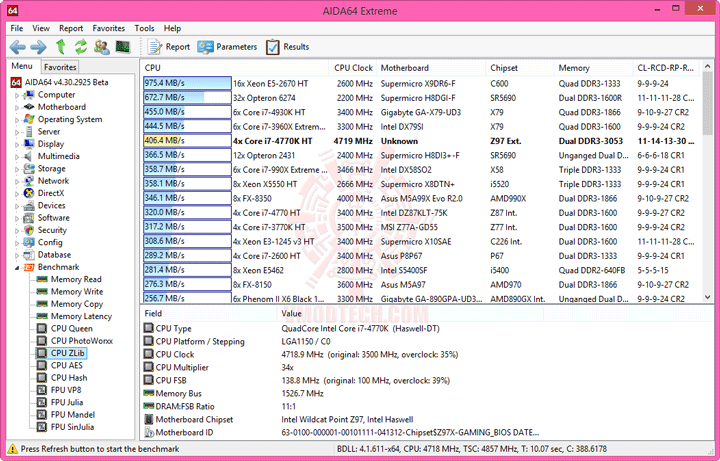

CPU ZLib

e4 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

CPU AES

e5 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

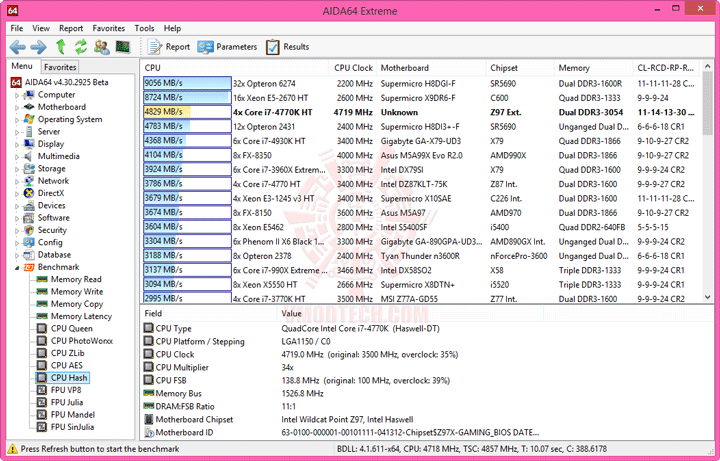

CPU Hash

e6 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

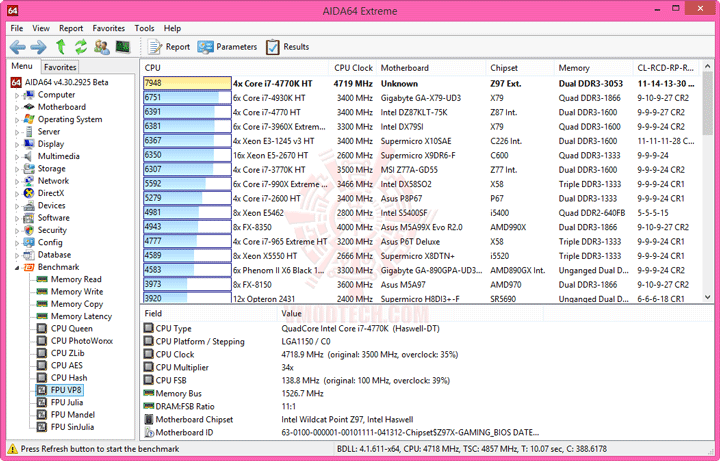

FPU VP8

e7 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

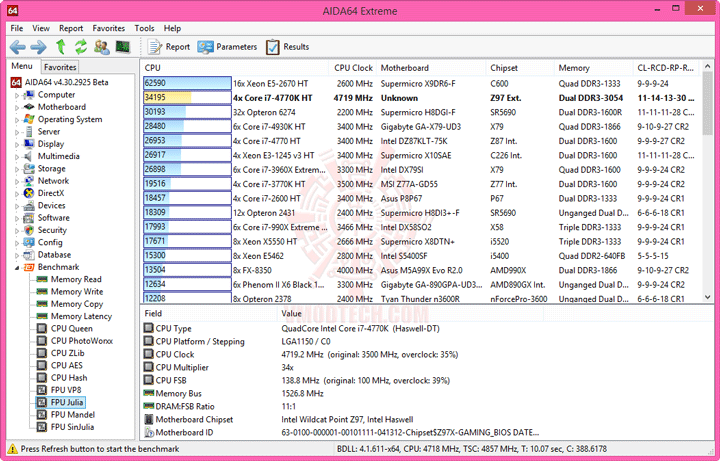

FPU Julia

e8 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

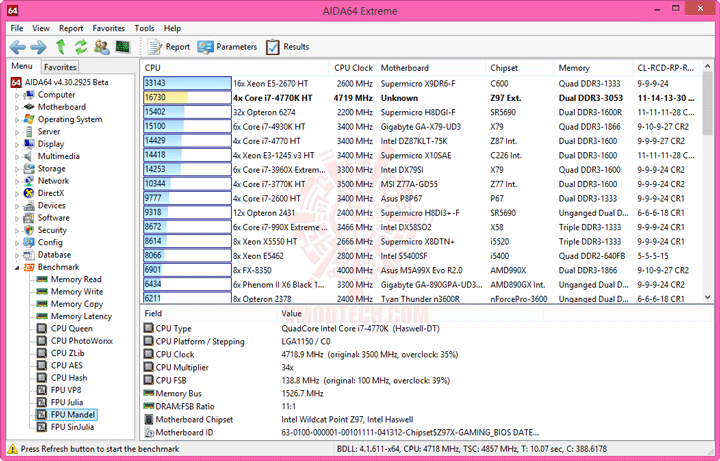

FPU Mandel

e9 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

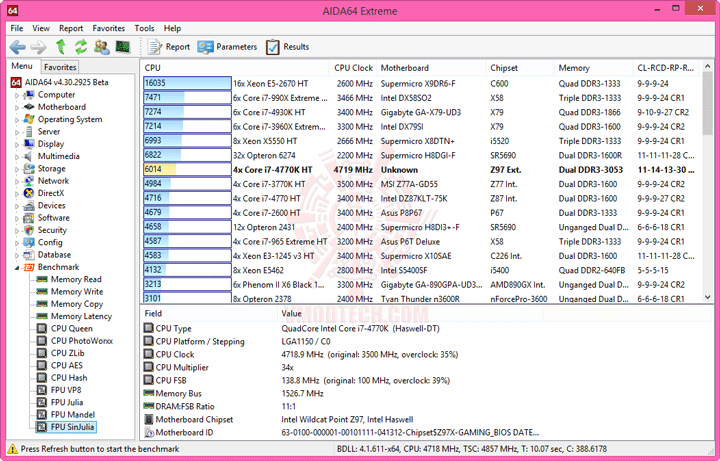

FPU SinJulia

e10 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

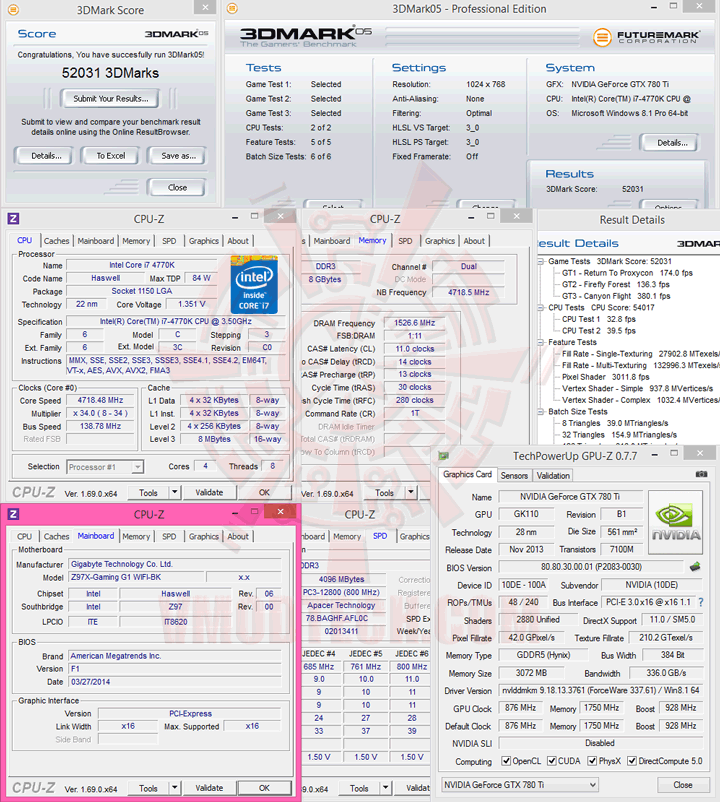

3DMark 05

05 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

3DMark 06

06 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

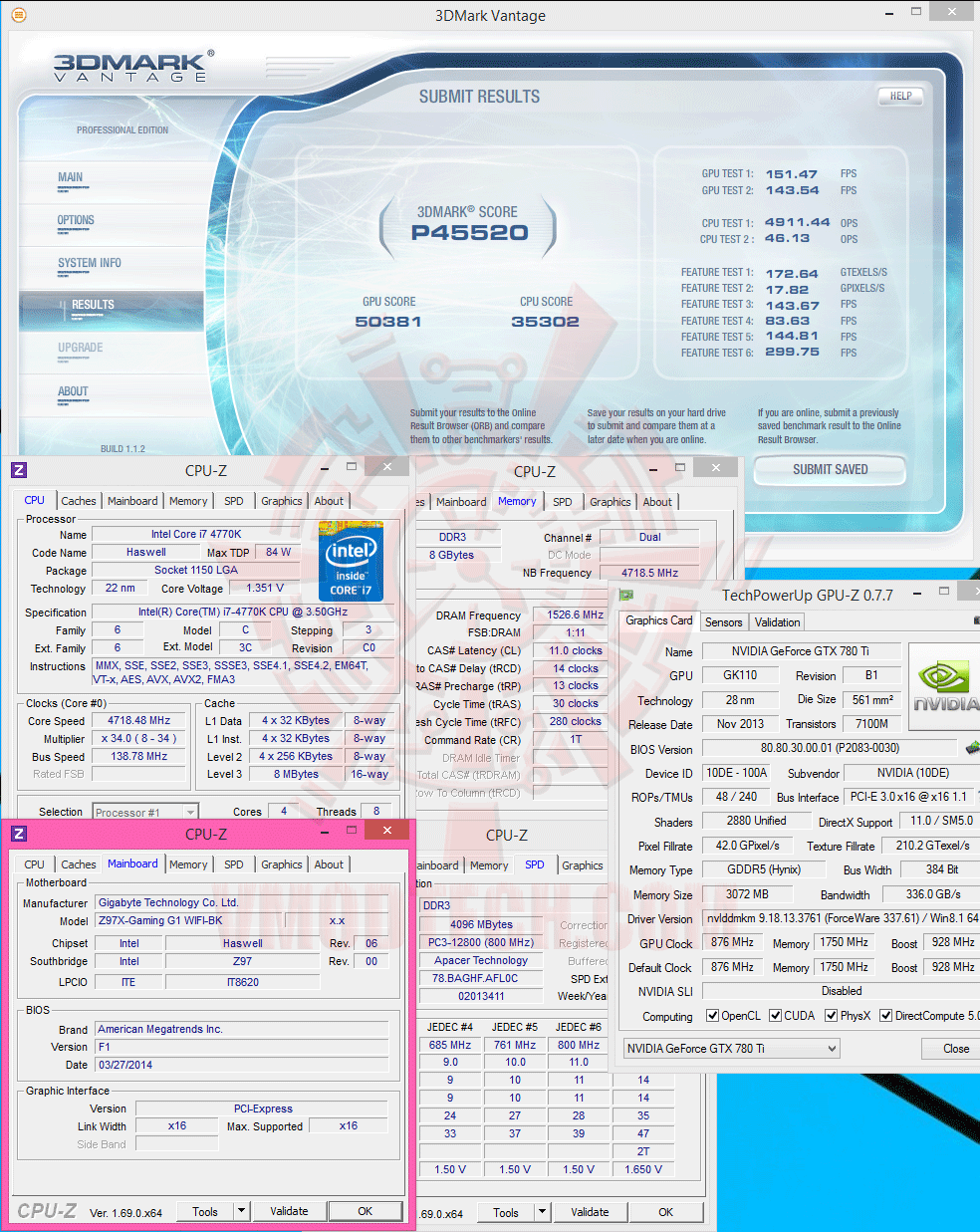

3DMark Vantage

07 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

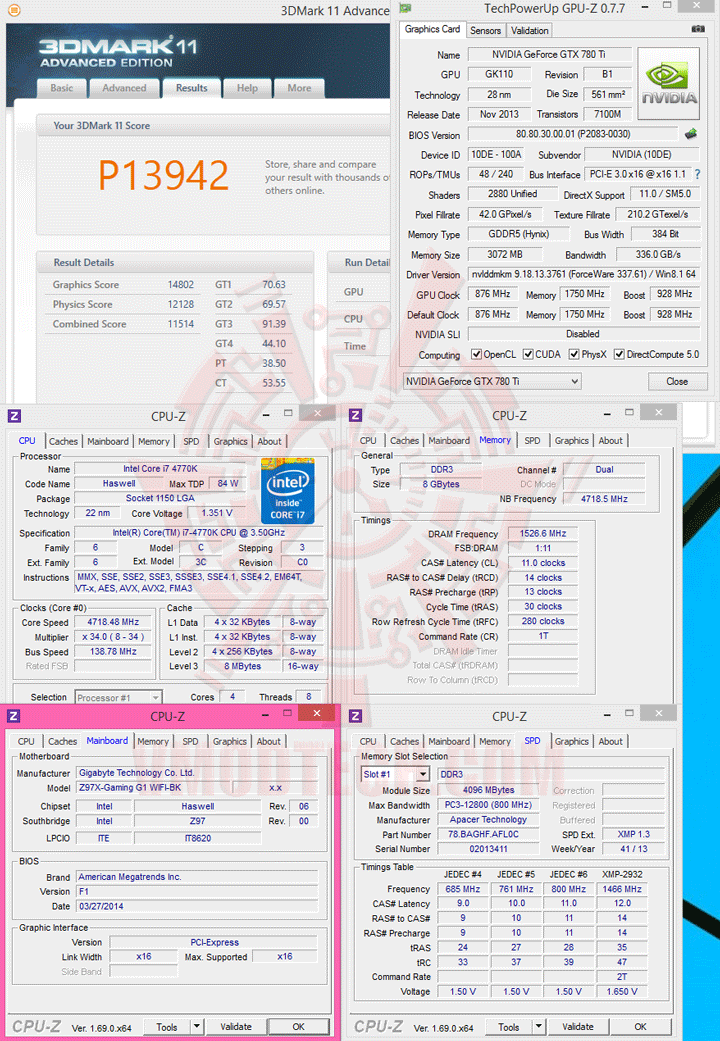

3DMark 11

11 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

3DMark (2013)

13 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

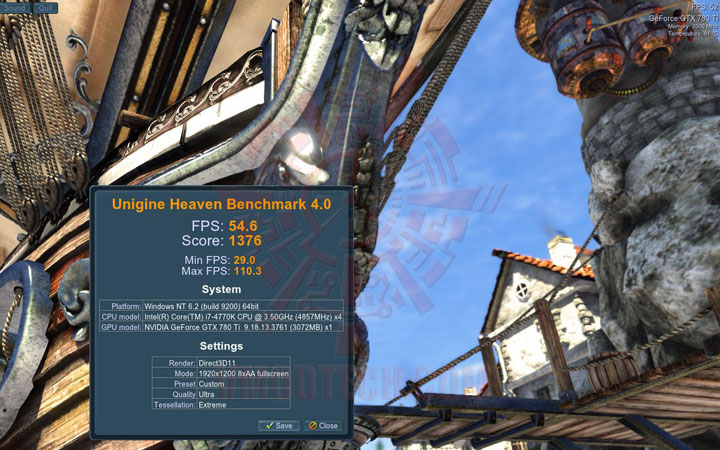

Unigine Heaven DX11 Benchmark 4.0

14 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 54.6 FPS

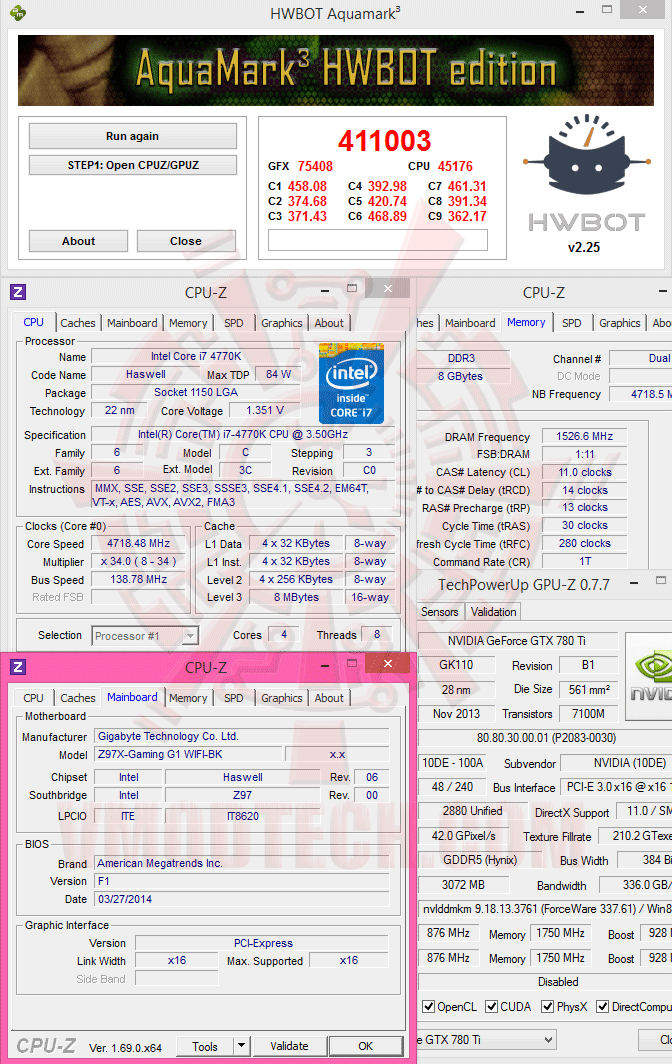

AquaMark3 HWBOT edition

15 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

Settings

16 set GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

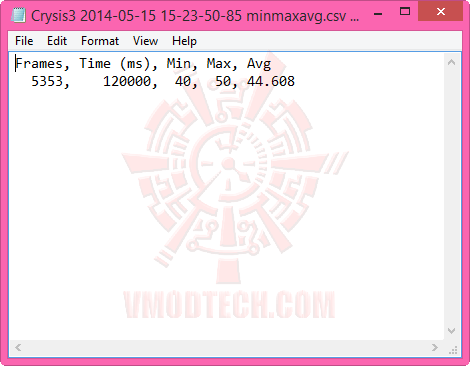

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

แรงงงงงงงง

————————————————–

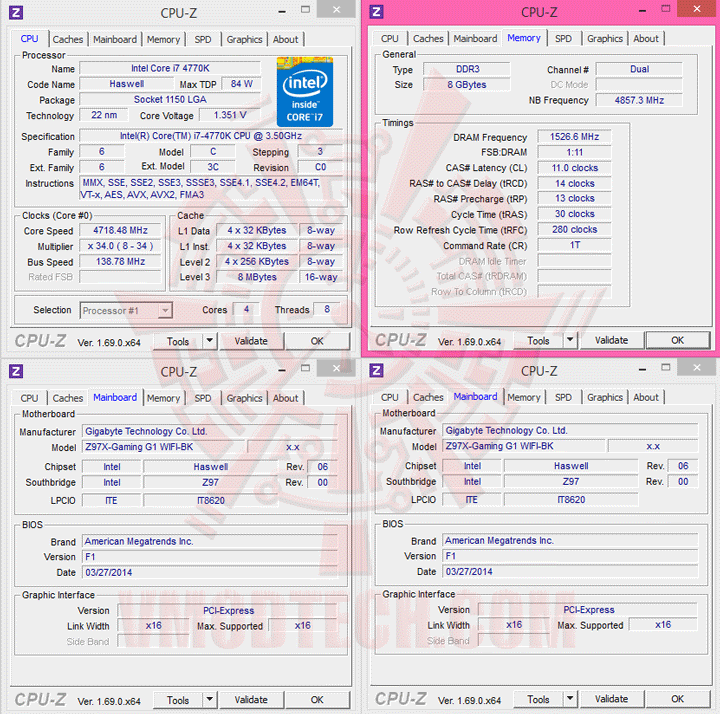

NB Freq. Faster more than CPU Freq. Settings

uncore GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

และขอปิดท้ายจริงๆด้วยความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

dsc 6921 GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE Z97X-Gaming G1 WIFI-BK ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและเล่นเกมส์ในแบบจัดเต็มทุกรูปแบบทั้งประสิทธิภาพและเสียงอันสมจริง โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,718MHz Bclk 138.78MHz NB Freq. 4,718MHz DDR3 3,053MHz 11-14-13-30-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 12,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Reviewvmod award innovation best GIGABYTE Z97X Gaming G1 WIFI BK Motherboard Review

.
