GIGABYTE Z97X-UD5H Motherboard Review

/ บทความโดย: Venom-Crusher , 12/05/2014 03:04, 10,127 views / view in EnglishEN
«»
Share

gigabyte z97x ud5h GIGABYTE Z97X UD5H Motherboard Review

.สวัสดีครับ สำหรับวันที่ 11 พฤษภาคม พ.ศ.2557 ที่ผ่านมา ก็จะเป็นวันเปิดตัวอย่างเป็นทางการของชิปเซตล่าสุดจากอินเทลที่มีชื่อรุ่นว่า Intel® Z97 Express Chipset นะครับ และในวันนี้ทางเราก็จะมีบทความเกี่ยวกับมาเธอร์บอร์ดที่ใช้ชิปเซตรุ่นนี้ มาทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มกันเลยนะครับ กับมาเธอร์บอร์ดในซีรีย์รุ่นกลางๆที่เน้น Features การใช้สอยที่มากมาย และยังมาพร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนัก จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง GIGABYTE ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า GIGABYTE Z97X-UD5H และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 GIGABYTE Z97X UD5H Motherboard Review

Specifications

s2 GIGABYTE Z97X UD5H Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ GIGABYTE Z97X-UD5H

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

GIGABYTE Z97X-UD5H Appearance

Package & Bundle

dsc 6061 GIGABYTE Z97X UD5H Motherboard Review

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนดำตัดเหลืองสวยงามครับ

dsc 6066 GIGABYTE Z97X UD5H Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 6054 GIGABYTE Z97X UD5H Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 5947 GIGABYTE Z97X UD5H Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวหรูหราสง่างามดำคาดทองอร่าม ตามคอนเซปต์ใหม่ของบอร์ดในตระกูล UD ครับ

dsc 5945 GIGABYTE Z97X UD5H Motherboard Review

สวยงามทุกมุมมองครับ

dsc 6047 GIGABYTE Z97X UD5H Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 5962 GIGABYTE Z97X UD5H Motherboard Review

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 5965 GIGABYTE Z97X UD5H Motherboard Review

ซิงค์ระบายความร้อนให้ภาคจ่ายไฟงดงามทองอร่ามตามากๆครับสำหรับบอร์ดรุ่นนี้

dsc 5969 GIGABYTE Z97X UD5H Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 5973 GIGABYTE Z97X UD5H Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 6021 GIGABYTE Z97X UD5H Motherboard Review

บริเวณกลางบอร์ดจะมีที่สำหรับติด ตั้ง M.2 Slot (PCIex 2) ได้ถึงสามขนาดคือ 42 mm. , 60 mm. & 80 mm. ที่สามารถทำความเร็วสูงสุดได้ถึง 10GB/s มาให้ด้วยนะครับ

dsc 5979 GIGABYTE Z97X UD5H Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และบริเวณนี้ยังมีสวิทซ์ START , RESET , Clear CMOS และไฟบอกสถานะการบูตด้วยครับ ครบเครื่องเรื่อง OC กันเลย

dsc 5987 GIGABYTE Z97X UD5H Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามทองเงางาม กลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 6026 GIGABYTE Z97X UD5H Motherboard Review

ตามด้วยช่อง SATA Express 1 ช่องทาง และช่อง SATA3 6.0GB/s อีก 8 ช่องทางครับ

dsc 6024 GIGABYTE Z97X UD5H Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 2-Ways SLI & 3-CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางและช่อง PCI 32bit อีก 2ช่องทางครับ

dsc 6036 GIGABYTE Z97X UD5H Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย KILLER E2200 Ethernet ที่จัดเต็มความแรงสำหรับเหล่าเกมเมอร์โดยเฉพาะด้วยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..GIGABYTE Z97X-UD5H
.Memory ..G.Skill TridentX 2600 CL10 8 GB kits
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 5864 GIGABYTE Z97X UD5H Motherboard Review

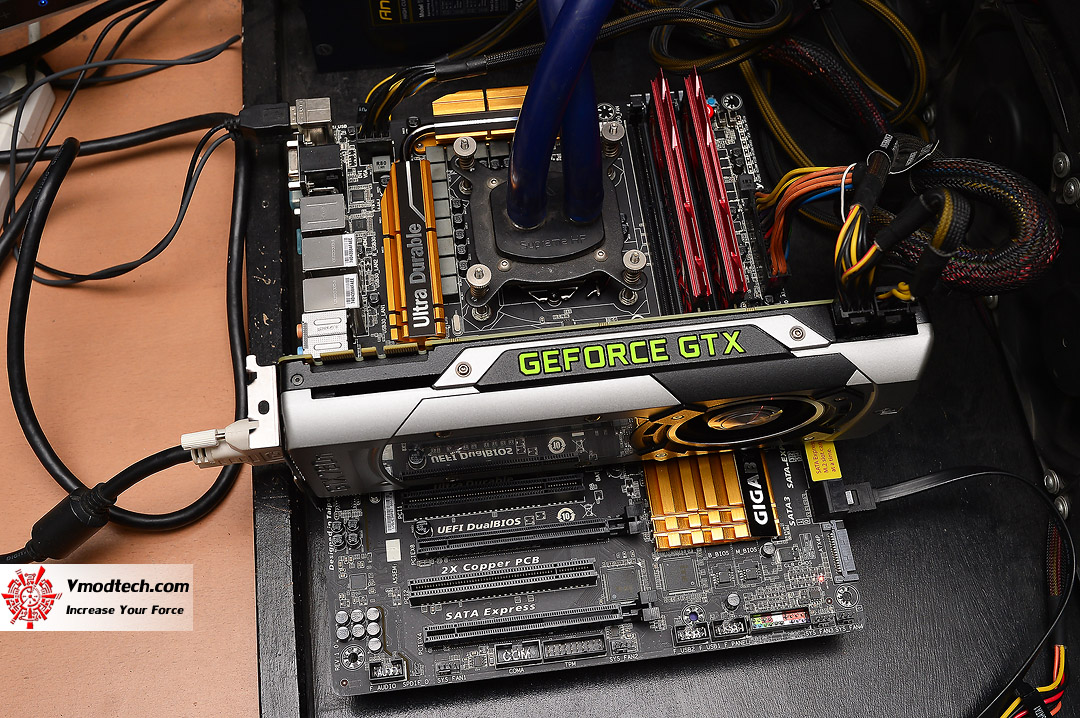

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,724MHz Bclk 181.7MHz

NB Freq. 4,542MHz DDR3 2,543MHz 10-12-12-28-1T

va GIGABYTE Z97X UD5H Motherboard Review

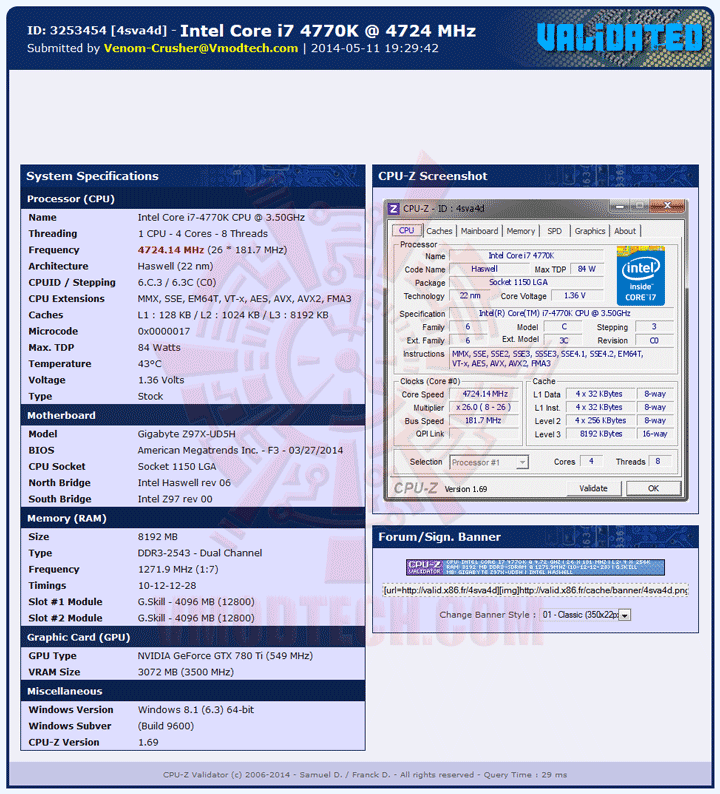

Validation link >>Click<<

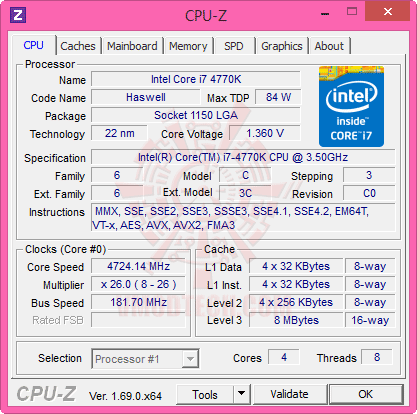

c1 GIGABYTE Z97X UD5H Motherboard Review

งานนี้ขอจัดระบบโชว์เทพของชิปเซต Z97 ที่สามารถเล่น BClk ได้ดีกว่า Z87 เดิม โดยคราวนี้จะใช้ BClk Strap ที่ 1.67 และดัน BClk ไปต่อถึง 181.70MHz ทำให้ความเร็วของ PCI-E วิ่งไปสูงถึง 108.8MHz แต่ก็ยังสามารถทำงานได้อย่างมีเสถียรภาพ ไม่ธรรมดาจริงๆครับสำหรับชิปเซตรุ่นใหม่จากอินเทลรุ่นนี้

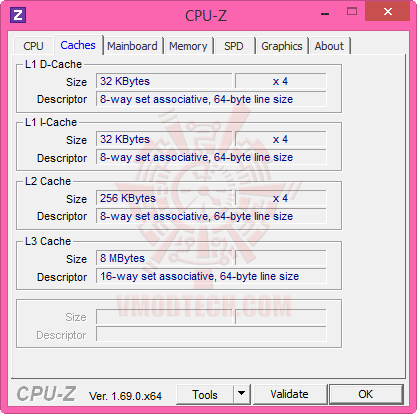

c2 GIGABYTE Z97X UD5H Motherboard Review

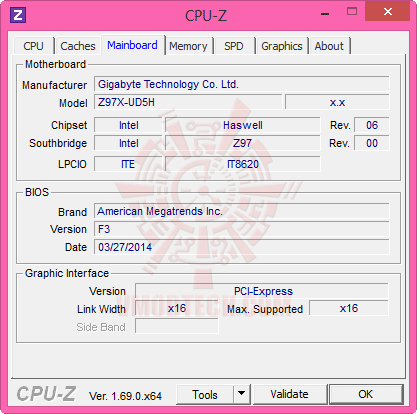

c3 GIGABYTE Z97X UD5H Motherboard Review

c4 GIGABYTE Z97X UD5H Motherboard Review

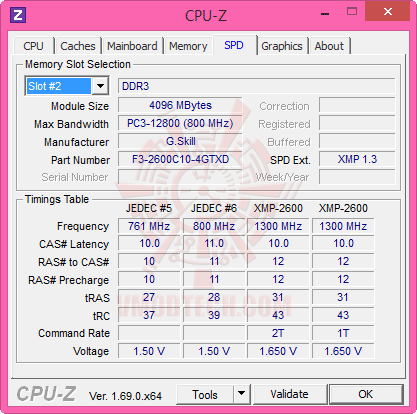

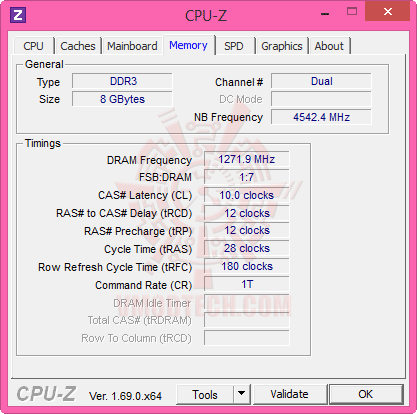

งานนี้ขอเอาหน่วยความจำชิปซัมซุง HCH9 มาเล่นบ้าง ไม่ต้องอัดไปไกลมากแค่ 2,543MHz ก็แรงกว่าพวก DDR3-3,000+ แล้วครับ

c5 GIGABYTE Z97X UD5H Motherboard Review

c6 GIGABYTE Z97X UD5H Motherboard Review

c7 GIGABYTE Z97X UD5H Motherboard Review

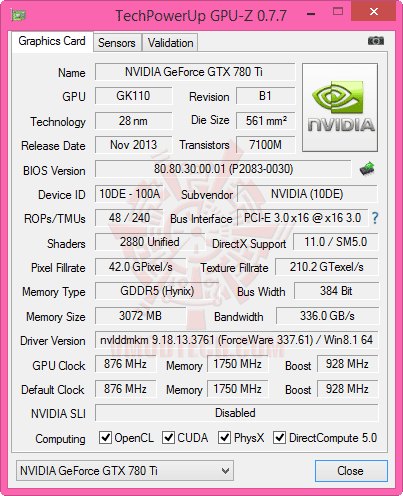

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

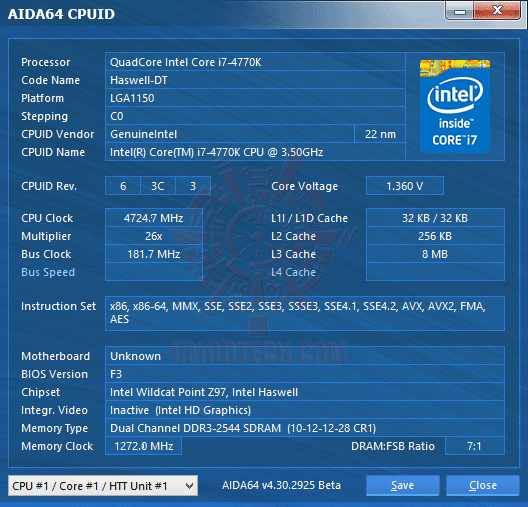

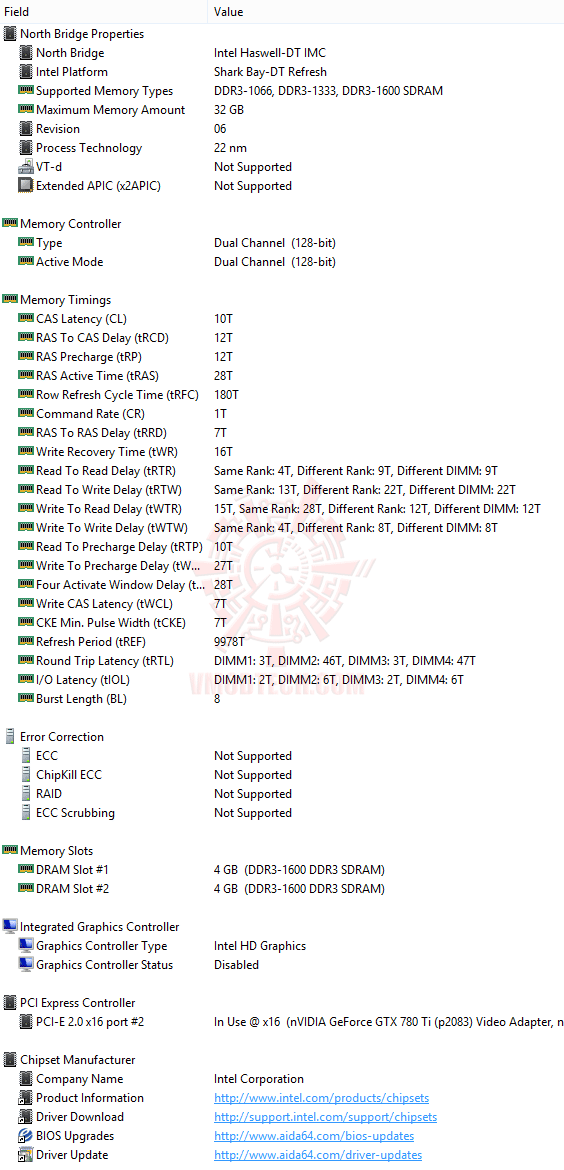

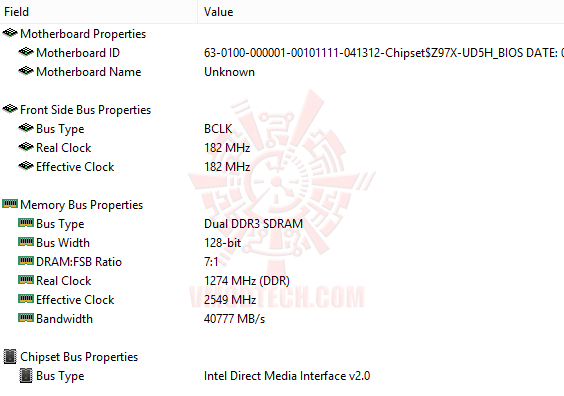

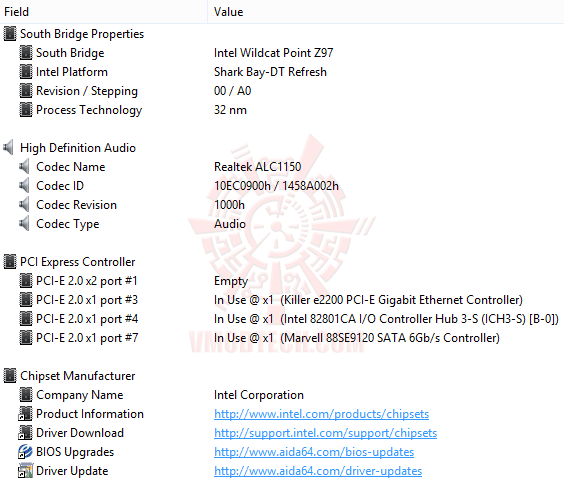

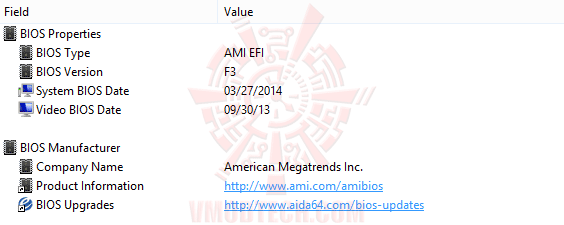

System Properties in AIDA64 Extreme Edition

ed1 GIGABYTE Z97X UD5H Motherboard Review

ed2 GIGABYTE Z97X UD5H Motherboard Review

ed3 GIGABYTE Z97X UD5H Motherboard Review

ed4 GIGABYTE Z97X UD5H Motherboard Review

ed5 GIGABYTE Z97X UD5H Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 GIGABYTE Z97X UD5H Motherboard Review

hpi 2 GIGABYTE Z97X UD5H Motherboard Review

(Click ScreenShot to Enlarge)

แรงเสถียรผ่านกันแบบนิ่มๆ เวลาก็แรงหายห่วงตามสไตล์แรมชิปซัมซุง HCH9 กันเลยครับงานนี้

————————————————–

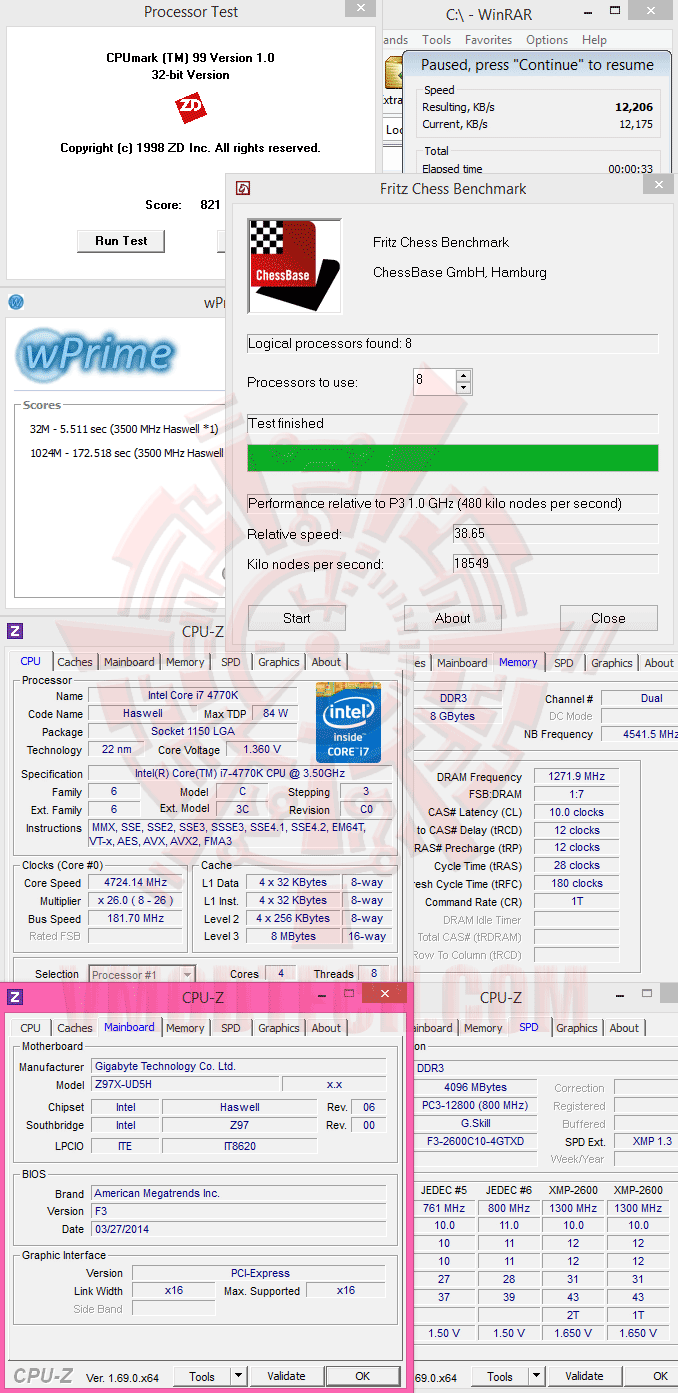

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v GIGABYTE Z97X UD5H Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

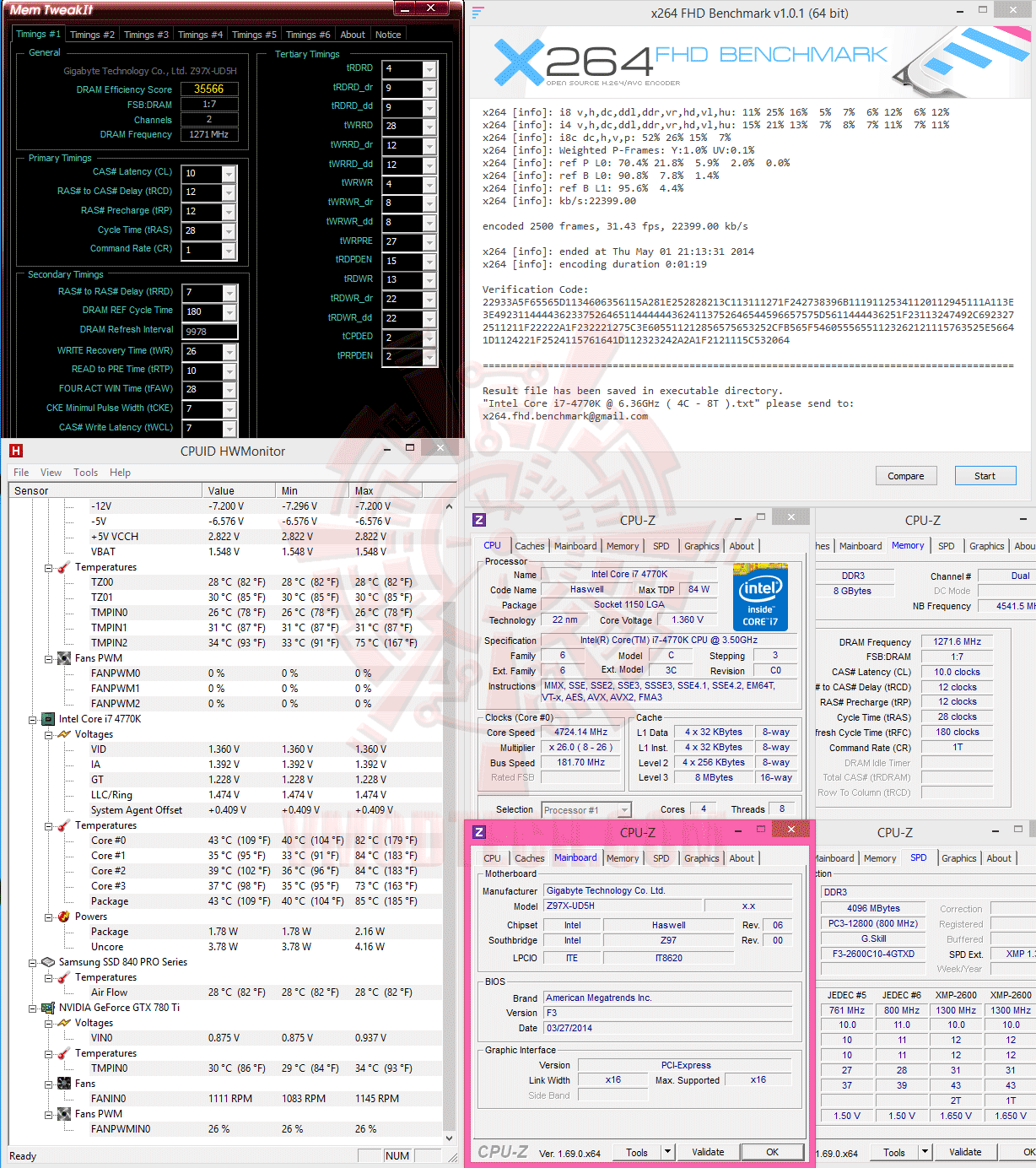

X264 FHD Benchmark

x264 GIGABYTE Z97X UD5H Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.43 FPS

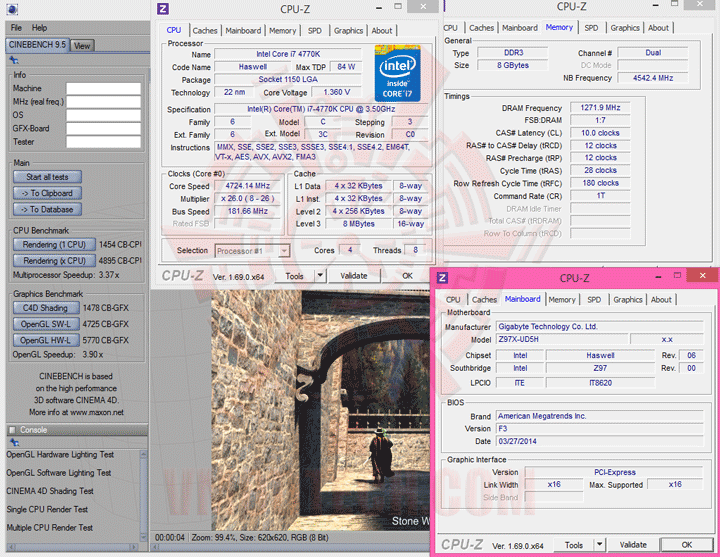

CINEBENCH R9.5

c95 GIGABYTE Z97X UD5H Motherboard Review

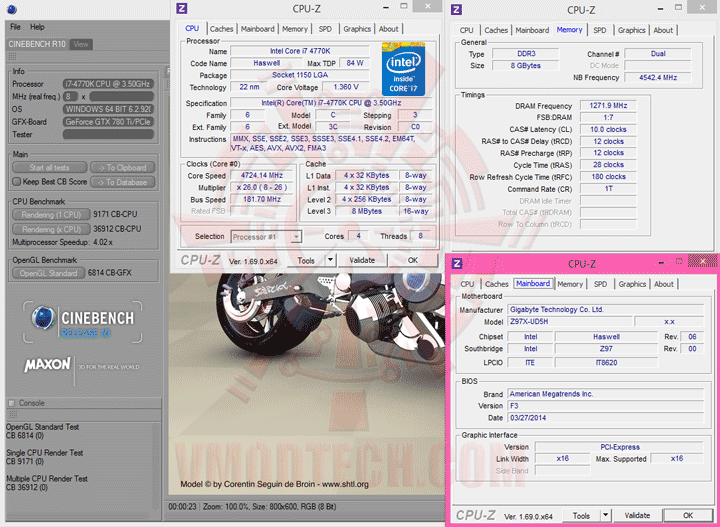

CINEBENCH R10

c10 GIGABYTE Z97X UD5H Motherboard Review

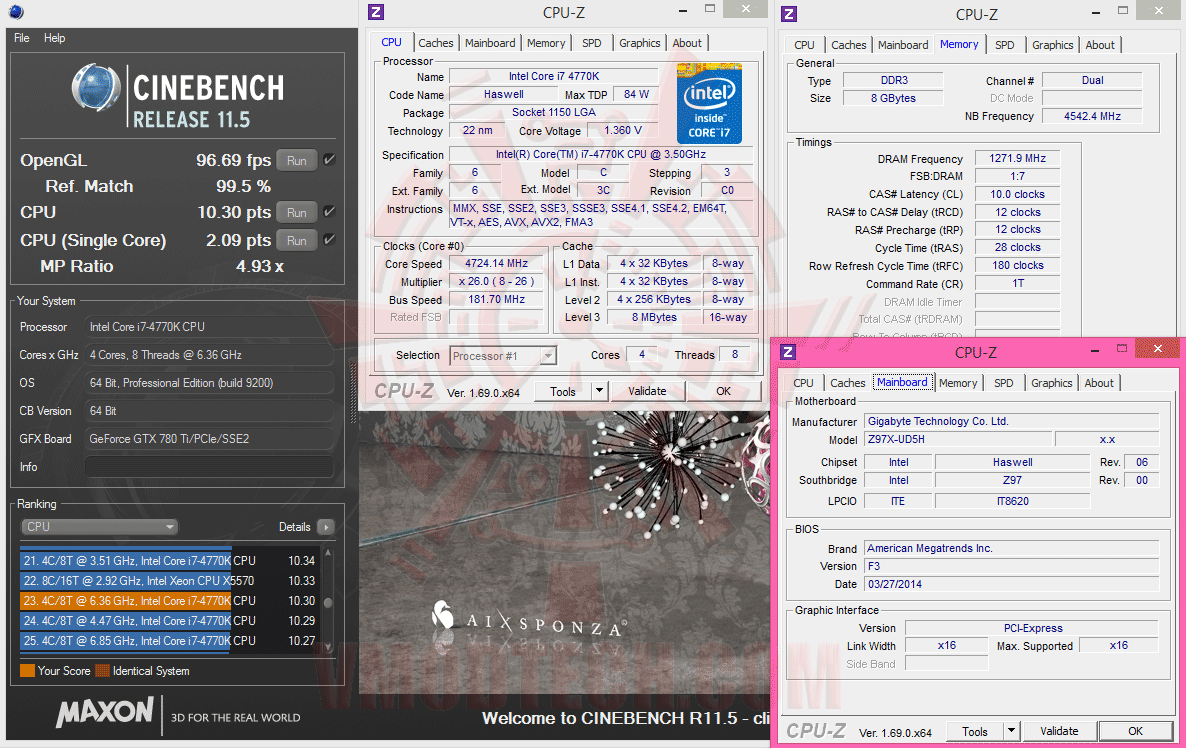

CINEBENCH R11.5

c115 GIGABYTE Z97X UD5H Motherboard Review

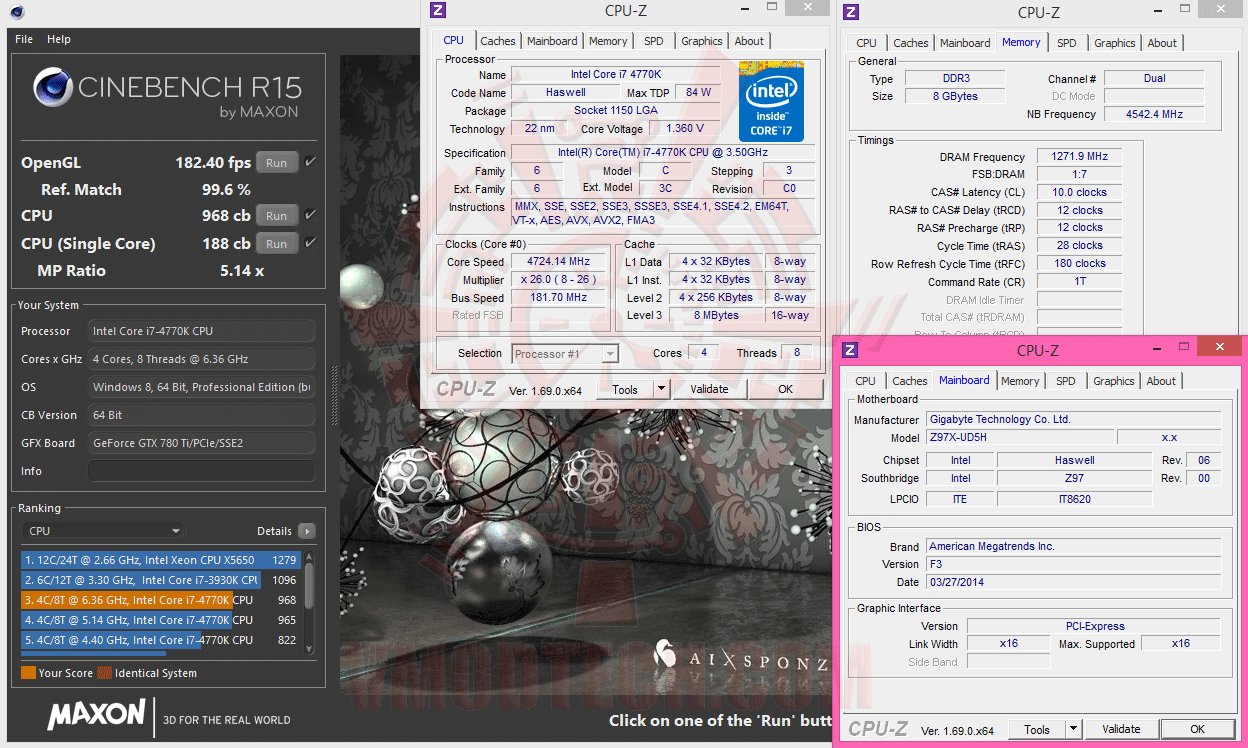

CINEBENCH R15

c15 GIGABYTE Z97X UD5H Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

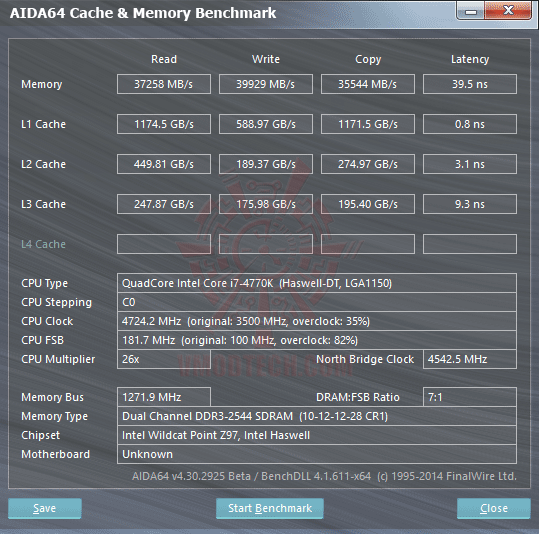

AIDA64 Cache & Memory Benchmark

e1 GIGABYTE Z97X UD5H Motherboard Review

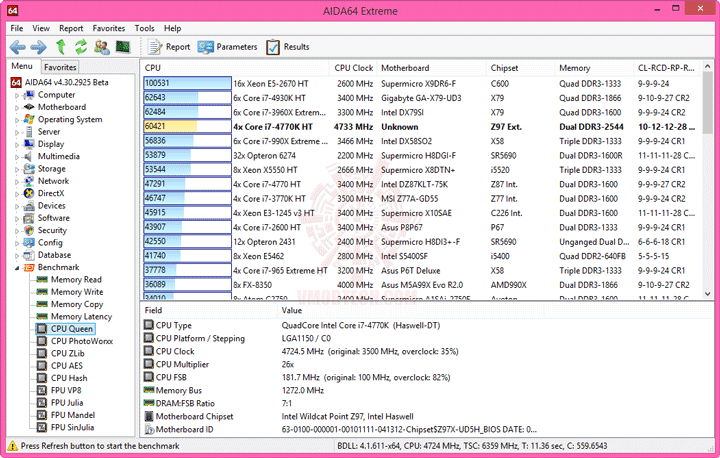

CPU Queen

e2 GIGABYTE Z97X UD5H Motherboard Review

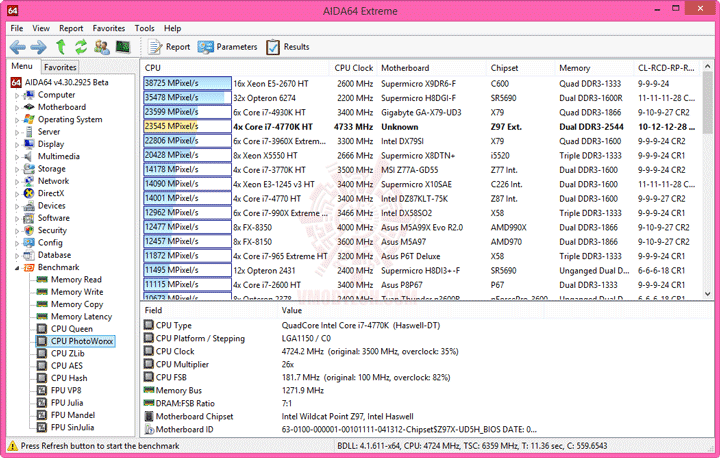

CPU PhotoWorxx

e3 GIGABYTE Z97X UD5H Motherboard Review

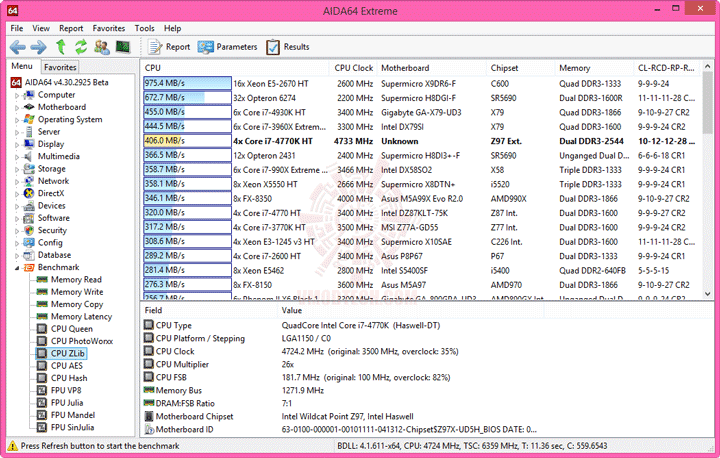

CPU ZLib

e4 GIGABYTE Z97X UD5H Motherboard Review

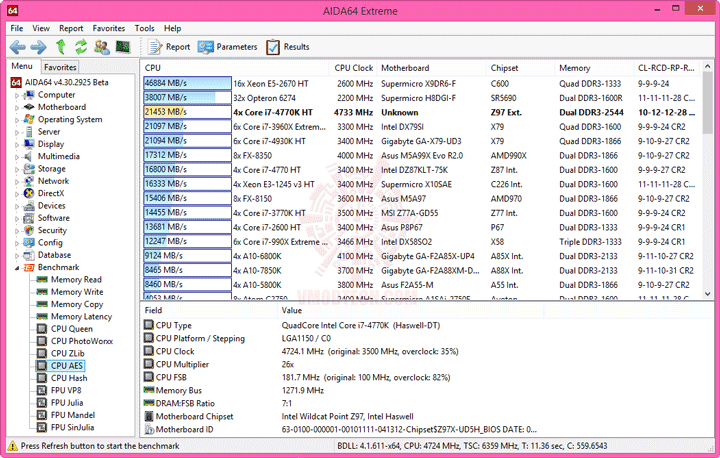

CPU AES

e5 GIGABYTE Z97X UD5H Motherboard Review

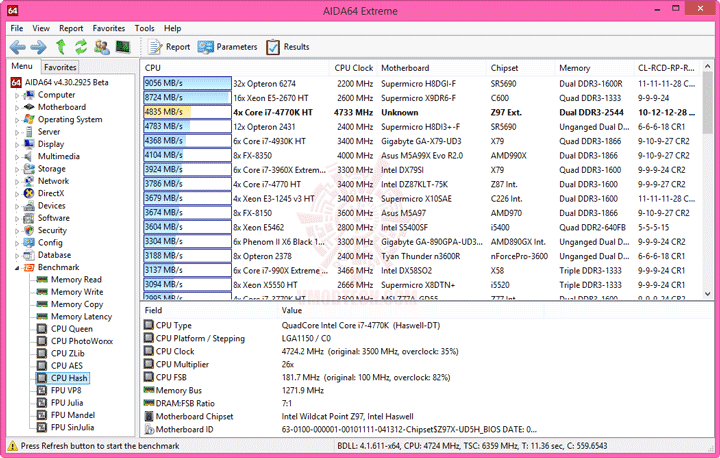

CPU Hash

e6 GIGABYTE Z97X UD5H Motherboard Review

FPU VP8

e7 GIGABYTE Z97X UD5H Motherboard Review

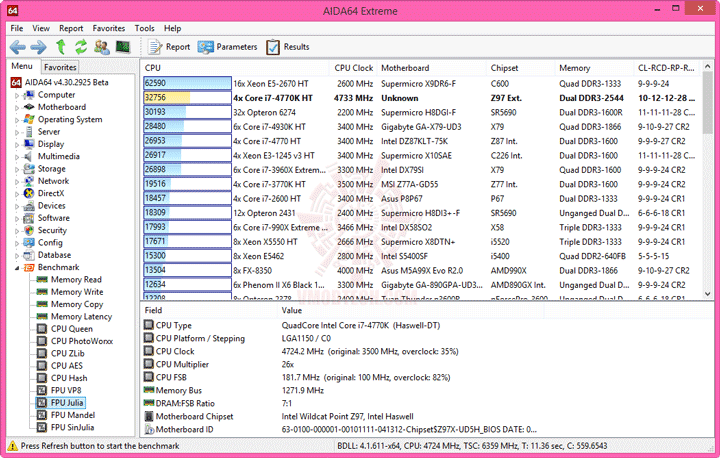

FPU Julia

e8 GIGABYTE Z97X UD5H Motherboard Review

FPU Mandel

e9 GIGABYTE Z97X UD5H Motherboard Review

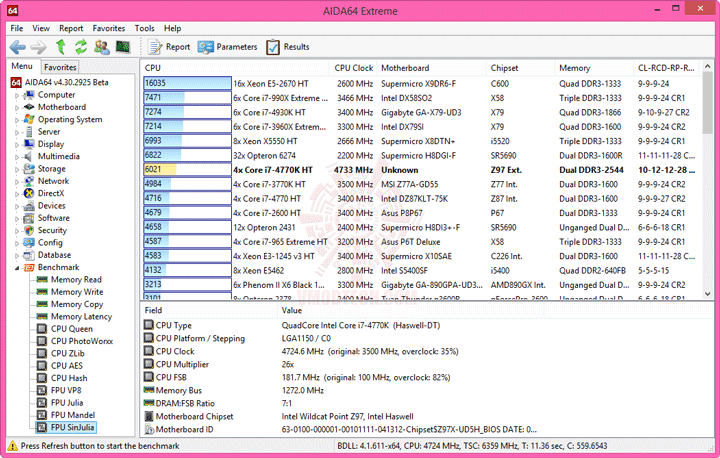

FPU SinJulia

e10 GIGABYTE Z97X UD5H Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

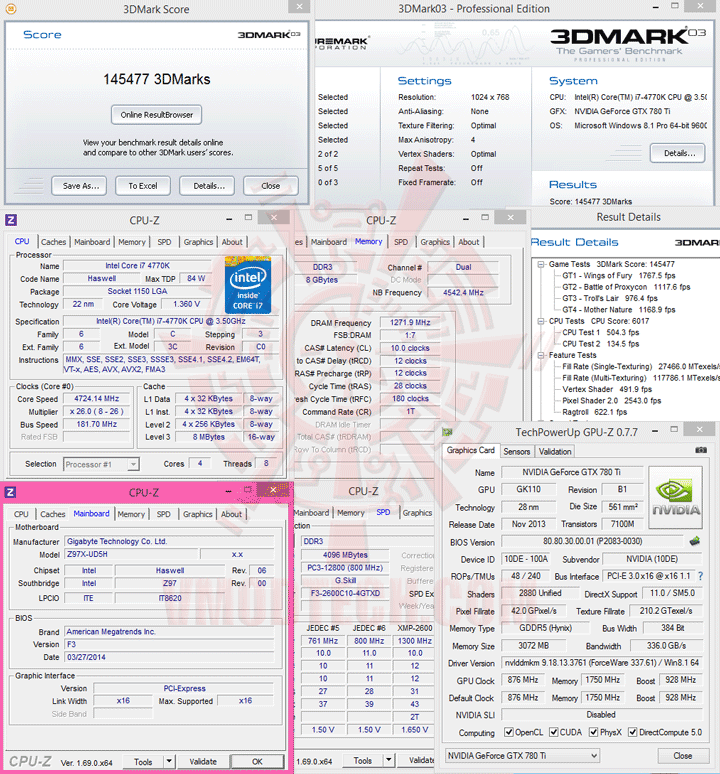

3DMark 03

03 GIGABYTE Z97X UD5H Motherboard Review

3DMark 05

05 GIGABYTE Z97X UD5H Motherboard Review

3DMark 06

06 GIGABYTE Z97X UD5H Motherboard Review

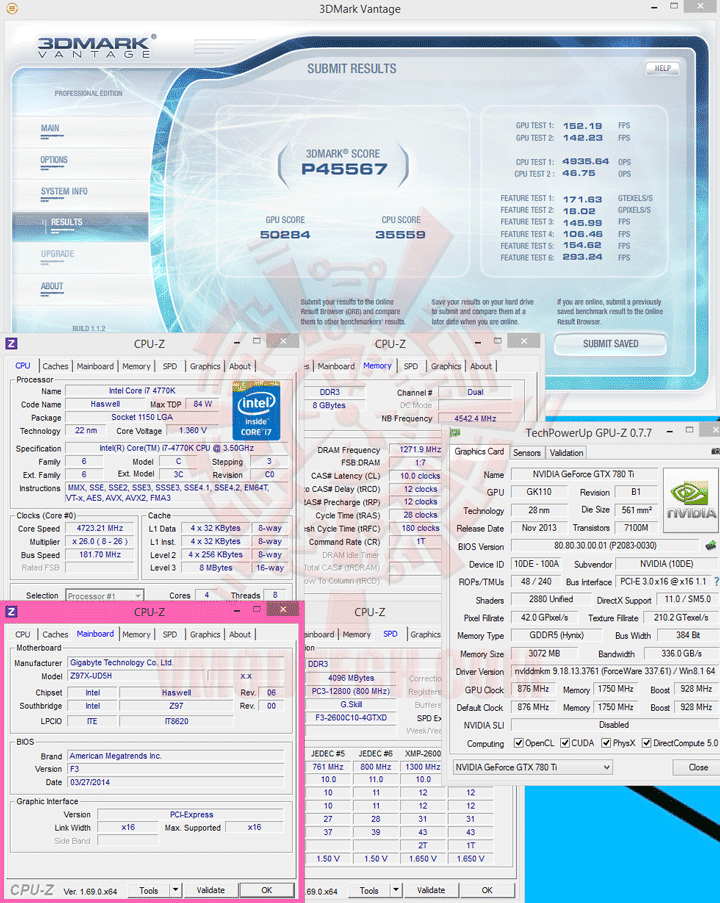

3DMark Vantage

07 GIGABYTE Z97X UD5H Motherboard Review

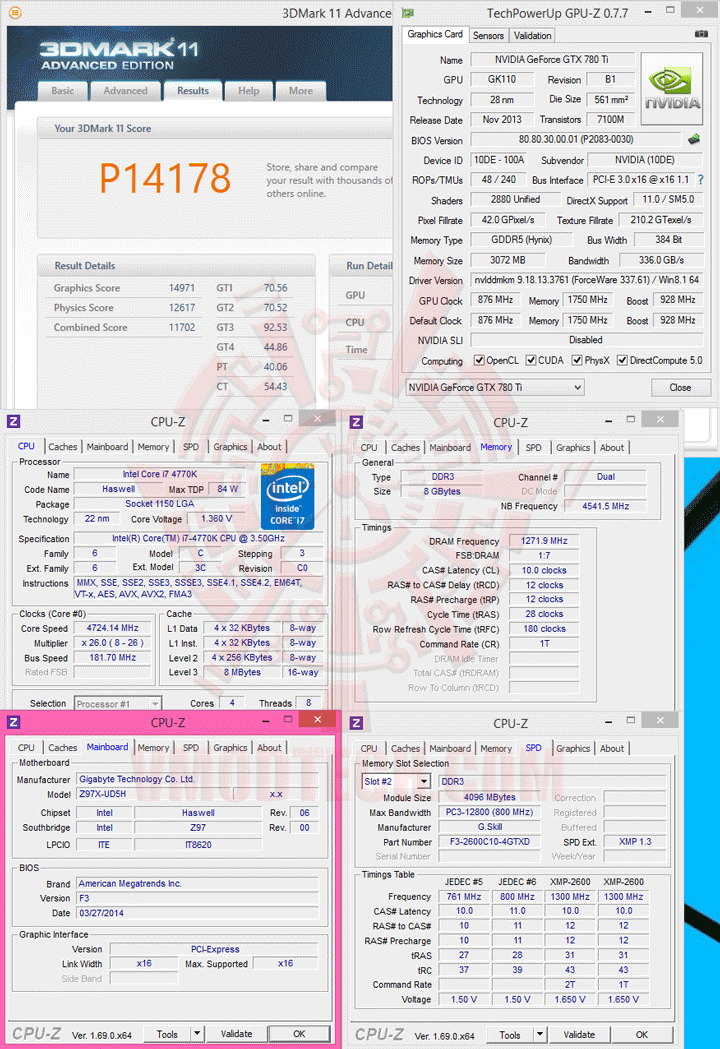

3DMark 11

11 GIGABYTE Z97X UD5H Motherboard Review

3DMark (2013)

13 GIGABYTE Z97X UD5H Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set GIGABYTE Z97X UD5H Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 GIGABYTE Z97X UD5H Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 54.5 FPS

AquaMark3 HWBOT edition

15 GIGABYTE Z97X UD5H Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss GIGABYTE Z97X UD5H Motherboard Review

Settings

16 set GIGABYTE Z97X UD5H Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 GIGABYTE Z97X UD5H Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

dsc 5947 GIGABYTE Z97X UD5H Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด GIGABYTE Z97X-UD5H ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการใช้งานแบบครบๆและยังแถมด้วยพลังในการโอเวอร์คล็อคและเล่นเกมส์กันในแบบจัดเต็ม โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,724MHz Bclk 181.7MHz NB Freq. 4,542MHz DDR3 2,543MHz 10-12-12-28-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 7,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best GIGABYTE Z97X UD5H Motherboard Reviewvmod award value best GIGABYTE Z97X UD5H Motherboard Reviewvmod award innovation best GIGABYTE Z97X UD5H Motherboard Review

.
