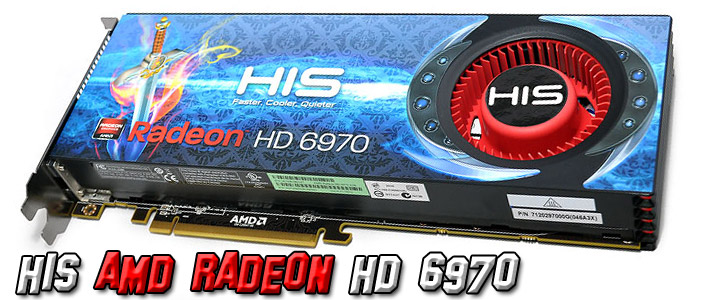

…สวัสดีครับ สำหรับวันนี้ผมก็มีกราฟฟิคการ์ดที่ใช้ชิปรุ่นเรือธงของ AMD ในขณะนี้อย่าง Cayman HD 6970 มานำเสนอนะครับ ซึ่งในคราวนี้จะมากันในแบรนด์ชื่อดังอย่าง HIS ที่หลายๆคนน่าจะรู้จักกันดี และในการทดสอบคราวนี้ผมก็จะใช้ไดรเวอร์ล่าสุด Catalyst 11.1a Hotfix ที่พึ่งออกเมื่อวันที่ 26 มกราคมที่ผ่านมาในการทดสอบเพื่อรีดประสิทธิภาพความแรงจากเดิมในคราวที่แล้วให้มากขึ้น แถมด้วยใช้โปรแกรมลากอย่าง MSI Afterburner 2.1.0 BETA 6 ที่รองรับการเพิ่มไฟเลี้ยงให้กับการ์ดรุ่นนี้แล้ว มาช่วยในการโอเวอร์คล็อคด้วย แบบนี้ท่าจะมันส์แน่นอนครับเพราะว่าเพิ่มไฟเลี้ยงได้แล้ว และก่อนอื่นไปชมรายละเอียดต่างๆทางด้านเทคนิคของตัวการ์ดรุ่นนี้แบรนด์นี้กันก่อนนะครับ

Overview

Get Immersed with AMD Eyefinity Technology

• Featuring 2GB of high-speed GDDR5 memory, the AMD Radeon™ HD 6900 Series is primed to enable ultra high-res multimonitor gaming.
• Expand your favorite games across up to 4 displays with AMD Eyefinity technology for an incredibly expansive field of view.
• See more of the battle than ever before with up to 4 simultaneous displays enabling an intense “wrap around” experience to put you right into the game.
• Get the freedom and flexibility to upgrade. This modular solution enables you to add additional displays as you need them.
• Get more done. Put your productivity into overdrive and let up to 4 displays put all the information you need right before your eyes.
• Don’t choose between play and work. Let up to 4 displays help you enjoy games, movies and the web at the same time.

Get Amazing EyeDefinition Graphics with Direct® 11 Technology

• Be ready to crush the competition in the hottest DirectX® 11-capable games with a new and advanced architecture featuring full DirectX® 11 support and scalable geometry processing.
• Featuring a new and advanced architecture with scalable geometry processing, the AMD Radeon HD™ 6900 Series is purpose-built to dominate your games.
• Maximum efficiency. Maximum performance. AMD PowerTune technology in the AMD Radeon™ HD 6900 Series puts exceptionally intelligent power management under your control.
• With unbelievable frame rates and flawless graphics, the AMD Radeon™ HD 6900 Series is the ultimate solution for serious gamers.
• Raise the bar for beautifully smooth image quality with Enhanced Quality Anti-Aliasing (EQAA) on the AMD Radeon™ HD 6900 Series.
• With dual advanced programmable tessellation engines, the AMD Radeon™ HD 6900 Series delivers more than twice the geometry processing performance of the previous generation.
• Play your favorite games in full stereo 3D, and get incredibly rich and interactive gameplay with AMD HD3D technology.

Speed Up Applications and Enjoy Brilliant Video with AMD EyeSpeed Technology

• Unleash the most demanding applications with AMD Accelerated Parallel Processing (APP) technology. Do more, faster.
• Supports double precision floating point arithmetic to handle computationally intense workloads.
• Perfect your online and Blu-ray video experiences with a new level of smooth visual quality with AMD EyeSpeed visual acceleration technology.
• Experience Blu-ray 3D as it was intended with AMD HD3D technology.
• Take advantage of AMD Radeon™ HD 6900 Series graphics’ Dolby TrueHD and 3D HDTV support to create that theatre-quality experience.

Put out Stunning Visual and Unrivaled Audio Experience with HD3D Technology

• Stereo 3D display/glasses support
• Stereo 3D gaming
• Blu-ray™ 3D support
• 3rd Party stereo 3D middleware software support
• Launching with AMD Radeon™ 6900 Series GPUs

HD 6900 Features and Benefits

Features	Benefits
Microsoft® DirectX® 11 Support	Get intense gaming performance and unrivalled image quality with stunning 3D visual effects, realistic lighting and lifelike imagery, driven by a new and advanced DirectX® 11-capable architecture with scalable geometry processing.
AMD Eyefinity Technology	Enjoy the ultimate immersive gaming experience with AMD’s Eyefinity multi-display capabilities
AMD Advanced Parallel Processing technology	Accelerate the most demanding applications for improved performance
Advanced GDDR5 Memory Technology	Delivers more speed and higher bandwidth
AMD CrossFireX™ Technology	Increase your gaming performance with AMD CrossFireX™ Technology
3rd Generation TeraScale Engine	Provides increased processing power for the latest games and accelerated applications
40nm Process Technology	Provides enhanced processor performance while using less power and better transistor efficiency than previous generation technology
Accelerated Video Transcoding	Helps improve video transcoding performance
Display Flexibility	More flexibility with maximum connectivity for the latest display technologies
HDMI 1.4	Helps ensure you get the full Blu-ray and PVR experience from your PC
Dolly®TrueHD and DTS-HD Master Audio Support	Get a fully immersive high-definition audio experience with the latest Blu-ray movies
AMD PowerPlay™ Technology	Power draw scales according to activity so when GPU activity is low, the power draw is minimal
Enhanced Unified Video Decoder (UVD) 3	Watch the hottest Blu-ray movies, online video and other HD content beyond 1080p with low power and low noise with GPU acceleration and enhanced Unified Video Decoder (UVD) 3 features

The Power of HIS

The Excalibur, once owned by the invincible King Arthur, denotes the leader’s mighty kingship with its mystical power and fascinating beauty and brings him triumph battle after battle.

Now HIS raises this sword again for gamers.

The Legend reborn… Prepare to conquer the gaming world!

HIS PRODUCTS ADVANTAGE

• HIS delivers Faster, Cooler, Quieter plus the best quality product!
• Professional customer service and technical support

What’s in the box

• HIS Graphics Card
• CrossFireX^TM Bridge
• 2x Power Cable
• DVI-VGA Adapter
• Install CD with Multilingual User Guide
• Quick Installation Guide
• HIS Power Up Label

Specification

Model Name	HIS 6970 Fan 2GB GDDR5 PCI-E HDMI/2xDVI/2xDP
Chipset	Radeon HD 6970 PCIe Series
ASIC	RadeonTM HD 6970 GPU
Manu. Process (Micron)	40nm
Memory Size (MB)	2048
Memory Type	GDDR5
Engine CLK (MHz)	880Mhz
Memory CLK (Gbps)	5.5Gbps
Memory Interface (bit)	256
Power Supply Requirement	550 Watt or greater power
Max. Resolution	2560*1600 (Single Display)
Bus Interface	PCI Express x16
Mini Display Port	Yes
HDMI	Yes
DVI	Upper Single-link DVI-D + Bottom Dual-link DVI-I
VGA	No

HD 6970 System Requirement

• PCI Express ® based PC is required with one X16 lane graphics slot with 2 slots space available on the motherboard
• 550 Watt or greater power supply with one 75W 6-pin PCI Express® power connector and one 150W 8-pin PCI Expresss® power connector recommended
• Certified power supplies are recommended. Refer to http://ati.amd.com/certifiedPSU for a list of Certified products
• Minimum 1GB of system memory
• Installation software requires CD-ROM drive, a keyboard, a mouse, and a display
• DVD playback requires DVD drive and a DVD
• Blu-ray™ playback requires Blu-ray drive and a Blu-ray disc
• For an AMD CrossFireX™ system, a second AMD Radeon™ HD 6900 Series graphics card, an AMD CrossFireX™ Ready motherboard and one AMD CrossFireX™ Bridge Interconnect cable is required

.

More Informations >>Click<<

ตามมากันด้วยตารางเปรียบเทียบคุณสมบัติต่างๆของการ์ดที่อยู่ในระดับใกล้เเคียงกันครับ

Model Name	GeForce GTX 460	GeForce GTX 460	Radeon HD 6850	GeForce GTX 560	Radeon HD 5850	GeForce GTX 470	Radeon HD 6870	Radeon HD 5870	Radeon HD 6950	GeForce GTX 480	GeForce GTX 570	Radeon HD 6970	GeForce GTX 580	Radeon HD 5970
Shader units	336	336	960	384	1440	448	1120	1600	1408	480	480	1536	512	2x 1600
ROPs	24	32	32	32	32	40	32	32	32	48	40	32	48	2x 32
GPU	GF104	GF104	Barts	GF114	Cypress	GF100	Barts	Cypress	Cayman	GF100	GF110	Cayman	GF110	2x Cypress
Transistors	1950M	1950M	1700M	1950M	2154M	3200M	1700M	2154M	2640M	3200M	3000M	2640M	3000M	2x 2154M
Memory Size	768 MB	1024 MB	1024 MB	1024 MB	1024 MB	1280 MB	1024 MB	1024 MB	2048 MB	1536 MB	1280 MB	2048 MB	1536 MB	2x 1024 MB
Memory Bus Width	192 bit	256 bit	256 bit	256 bit	256 bit	320 bit	256 bit	256 bit	256 bit	384 bit	320 bit	256 bit	384 bit	2x 256 bit
Core Clock	675 MHz	675 MHz	775 MHz	822 MHz	725 MHz	607 MHz	900 MHz	850 MHz	800 MHz	700 MHz	732 MHz	880 MHz	772 MHz	725 MHz
Memory Clock	900 MHz	900 MHz	1000 MHz	1000 MHz	1000 MHz	837 MHz	1050 MHz	1200 MHz	1250 MHz	924 MHz	950 MHz	1375 MHz	1002 MHz	1000 MHz
Price	$160	$200	$180	$249	$260	$260	$240	$360	$300	$450	$350	$370	$500	$580

.

Package & Bundle

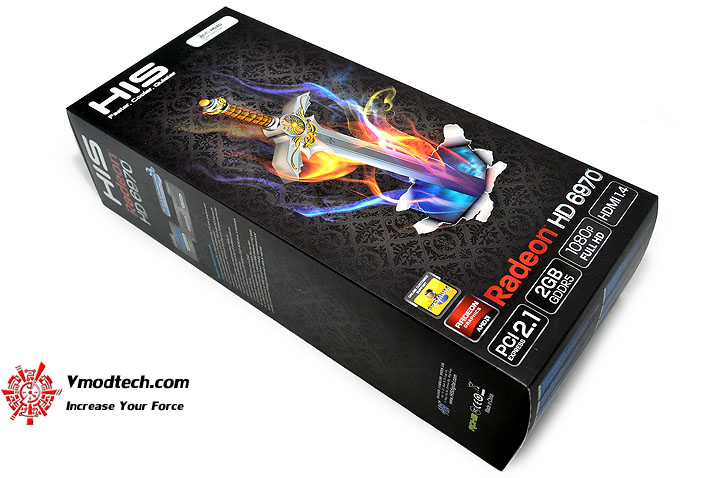

ต่อไปก็มาดู Package กันต่อนะครับ มากันแบบกล่องทรงยาวที่ HIS นำมาใช้เป็นประจำจนคุ้นตาครับ

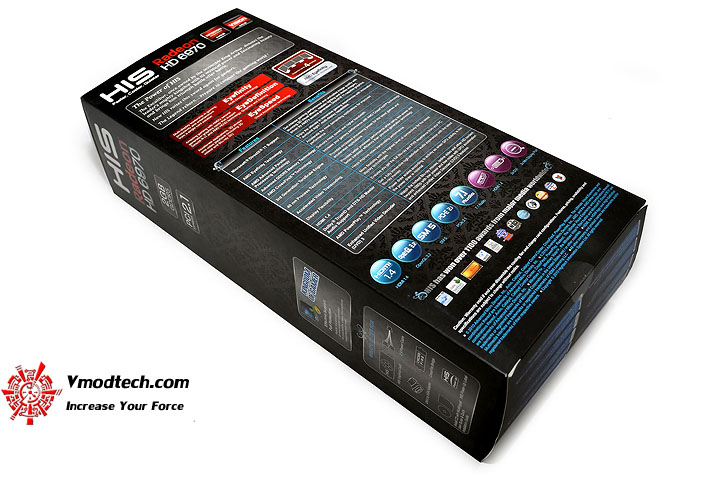

ด้านหลังกล่องครับ สเป็คเพียบกันอีกเช่นเคย

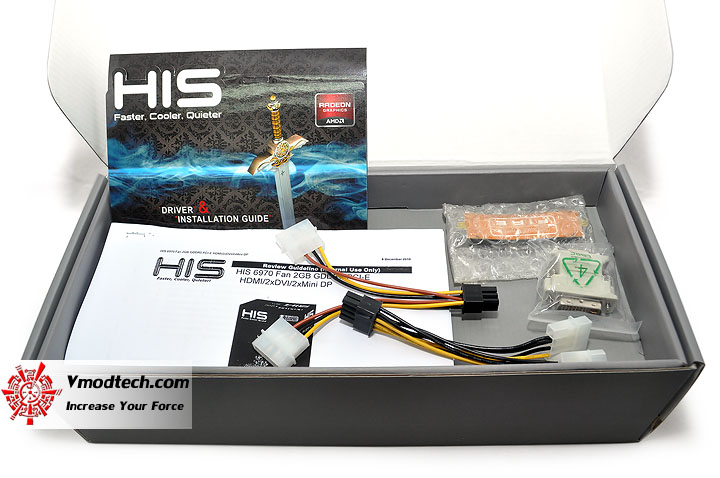

อุปกรณ์ที่แถมมาในกล่อง ผมชอบสายแปลงจากหัวไฟเลี้ยง PCI-e 8pins เป็นหัว Molex 4pins 2หัว มากเลยครับ

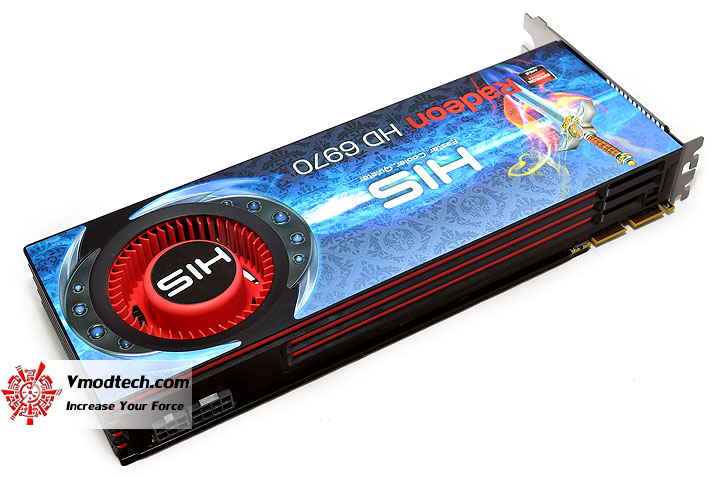

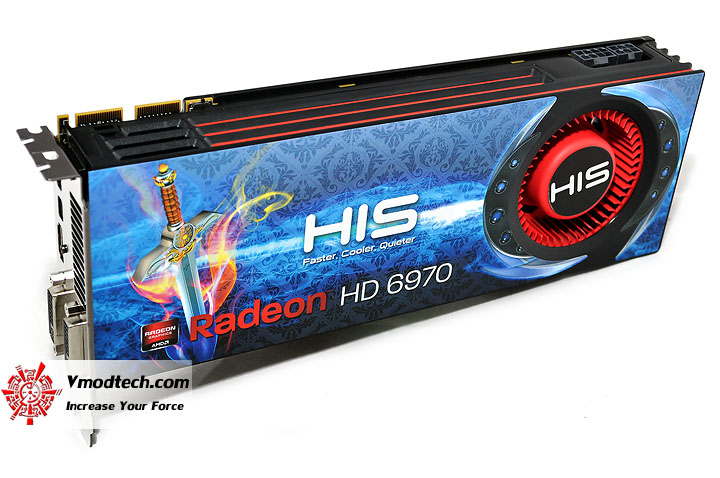

Graphic Card Appearance

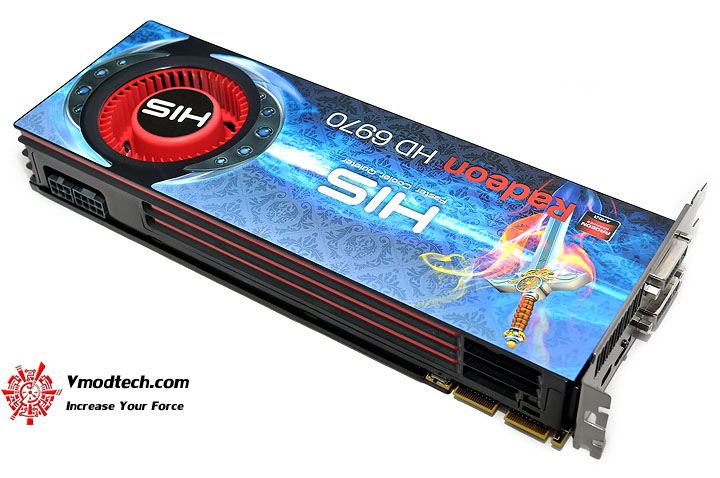

ไปชมหน้าตาของตัวการ์ดที่จะทดสอบในคราวนี้กันต่อครับ รูปร่าง ขนาด มิติ จะเหมือนการ์ด Reference เลยครับ

ส่วนลวดลายจะเน้นโทนสีฟ้าตามสไตล์ HIS เช่นเคยครับ

ความยาวตัวการ์ดโดยรวมจะอยู่ที่เกือบๆ27.5เซนติเมตร จะยาวกว่า GTX 580-GTX 570 อยู่ประมาณครึ่งเซนติเมตรครับ

หมุนให้ชมกันอีกสักมุมมอง สวยงามใหญ่โตแบบเหลี่ยมๆ คลาสสิคดีครับ

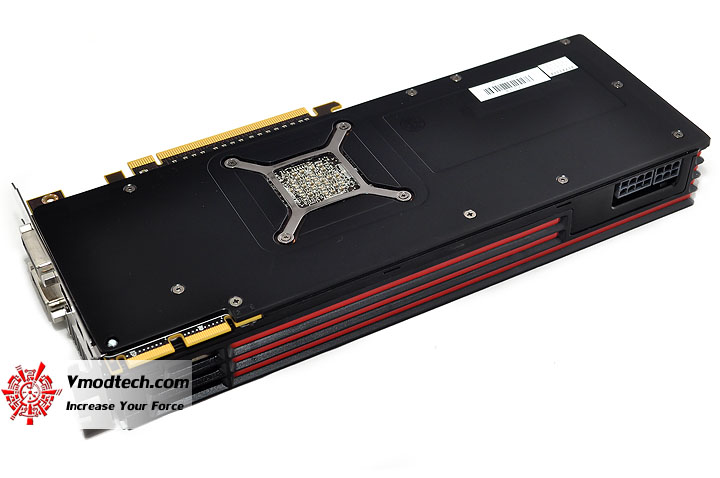

บริเวณด้านหลังการ์ดจะเป็น PCB สีดำปิดด้วยแผ่นอลูมิเนียมระบายความร้อนเคลือบสีดำอีกที แลดูเรียบร้อยหรูหราดีครับ

เห็นตรา AMD แบบนี้ Reference Card แน่นอนครับ

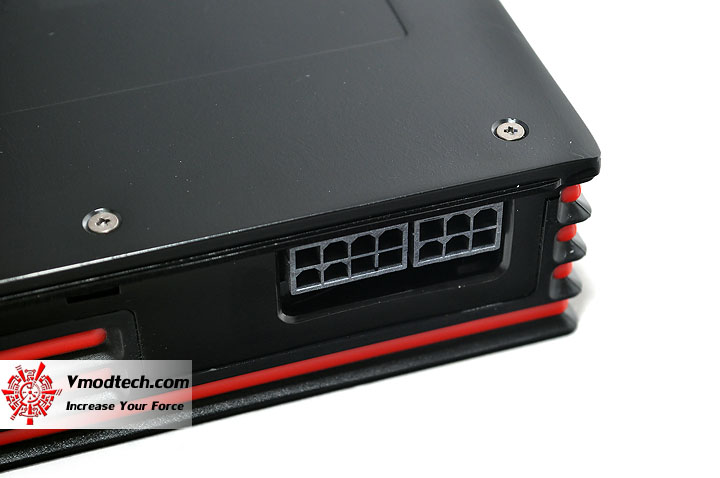

ขั้วต่อไฟเลี้ยงการ์ดเพิ่มเติม จัดไปครับ 8Pin 1หัว และ 6Pin 1หัวครับ

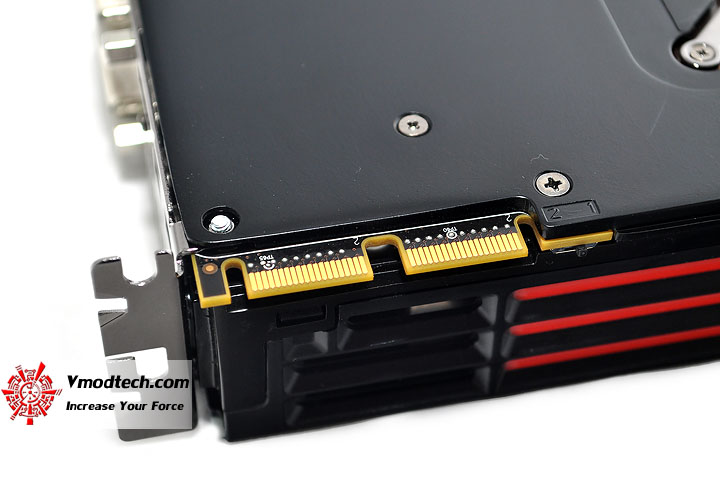

ช่องเสียบ CrossFireX Bridge จะมี 2ช่อง 4-Way CrossFireX Supported นะครับสำหรับการ์ดรุ่นนี้

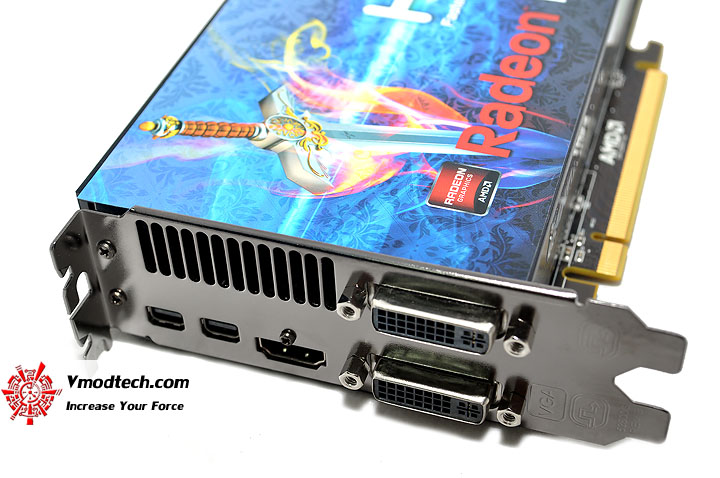

HDMI 1.4a 1Port , DVI-I 1Port , DVI-D 1Port และ Mini Display Port 1.2 2Ports ตามมาตรฐานของทาง AMD ครับ

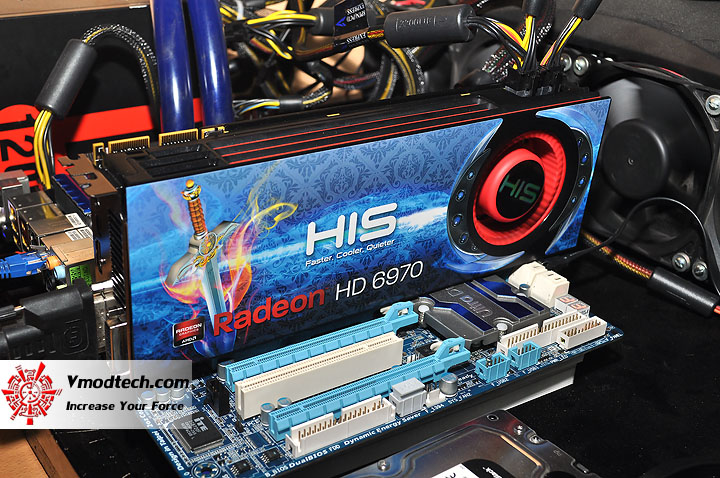

System Configuration

.SYSTEMS
.CPU	..Intel Core i7 920 @ 4.45 GHz
.Motherboard	..GIGABYTE GA-X58A-UD7
.Memory	..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel
.Graphic Card	..HIS AMD Radeon HD 6970 2GB GDDR5
.Harddrive	..WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..Antec TPQ-1200 OC Version 1200W
.Operation System	..Windows 7 Ultimate 32-bit

วางเซตกันง่ายๆเช่นเดิมนะครับคราวนี้ ที่อุณหภูมิห้องประมาณ 25องศาเซลเซียส

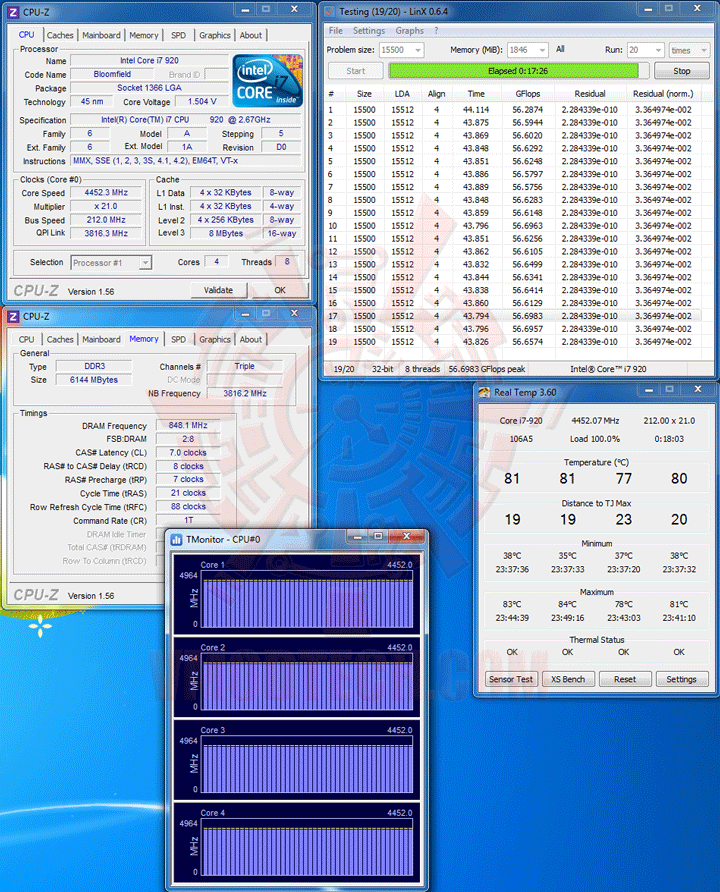

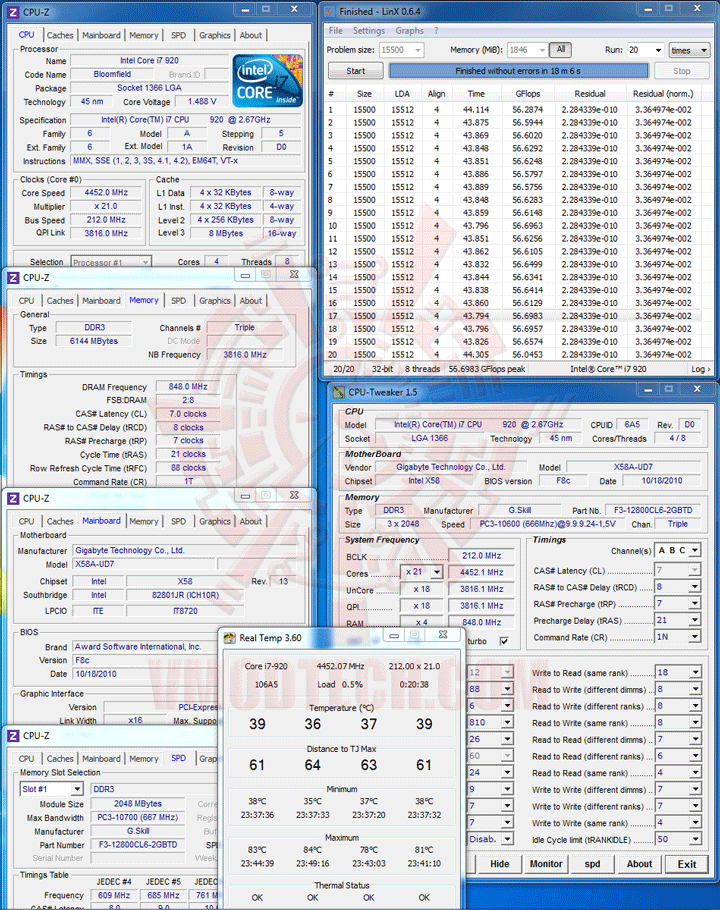

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

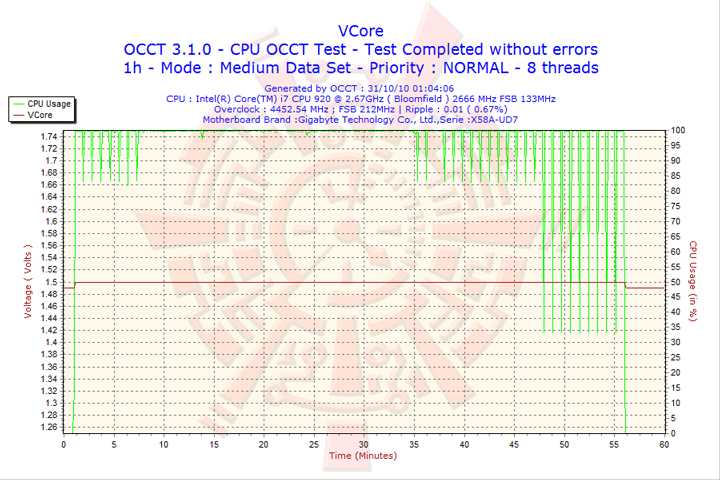

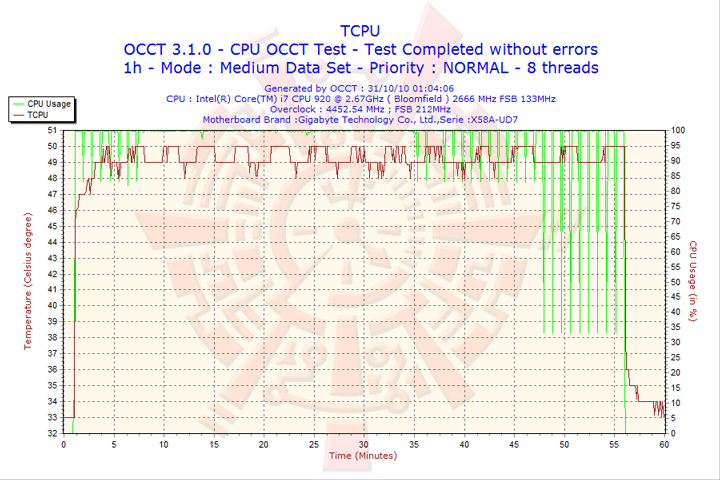

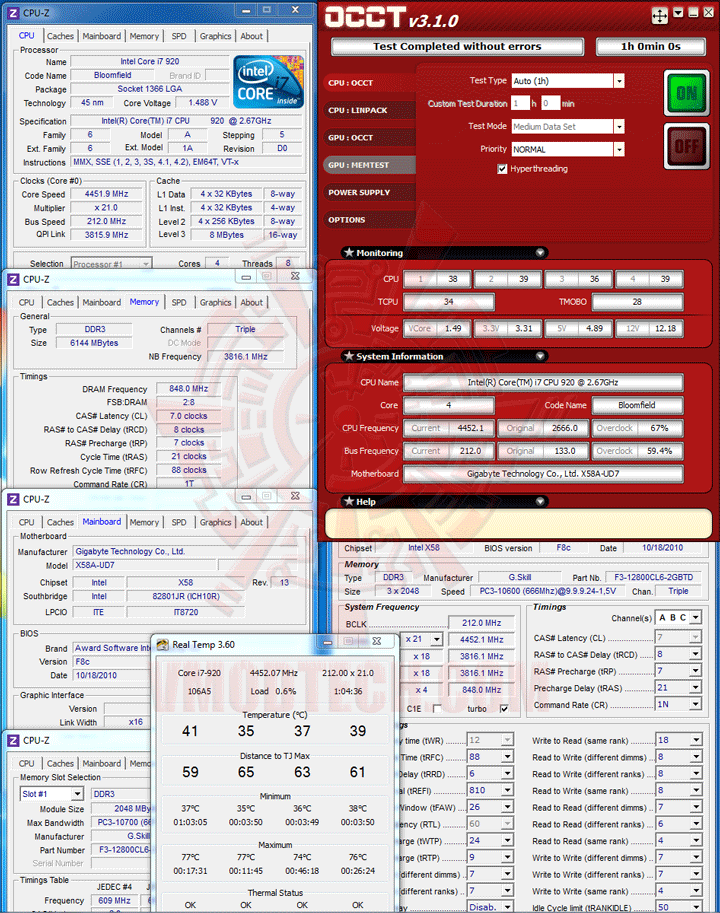

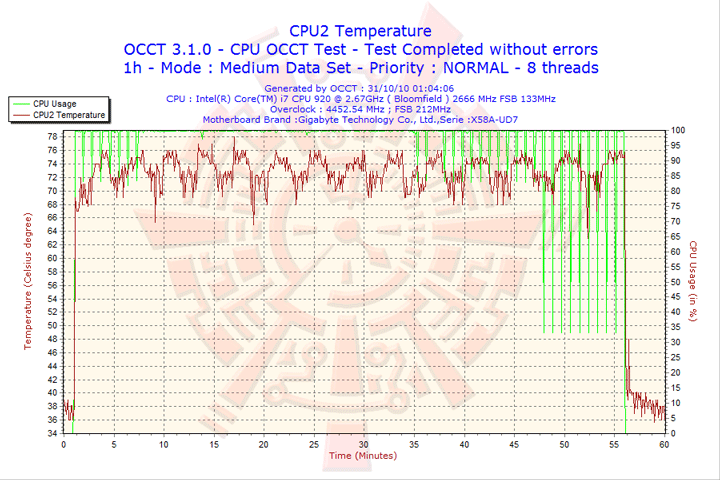

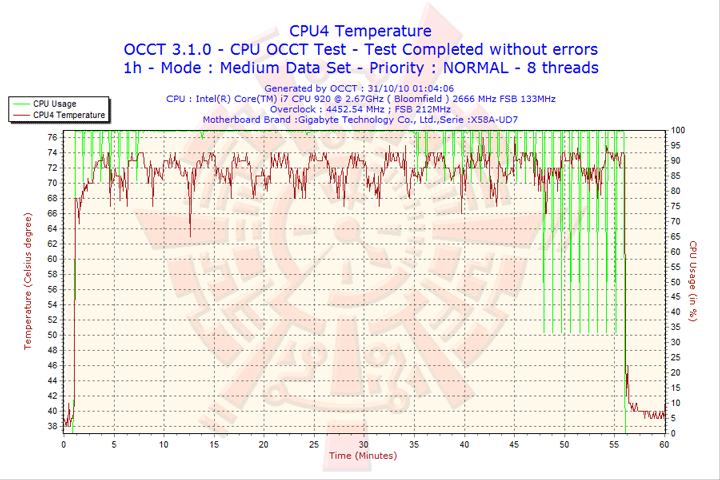

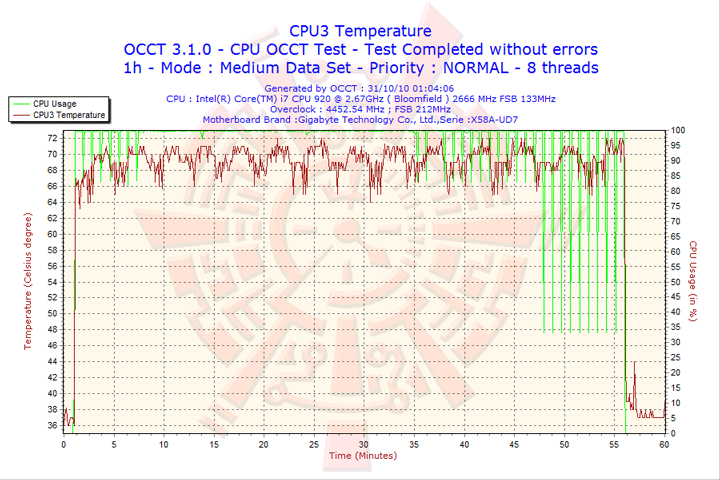

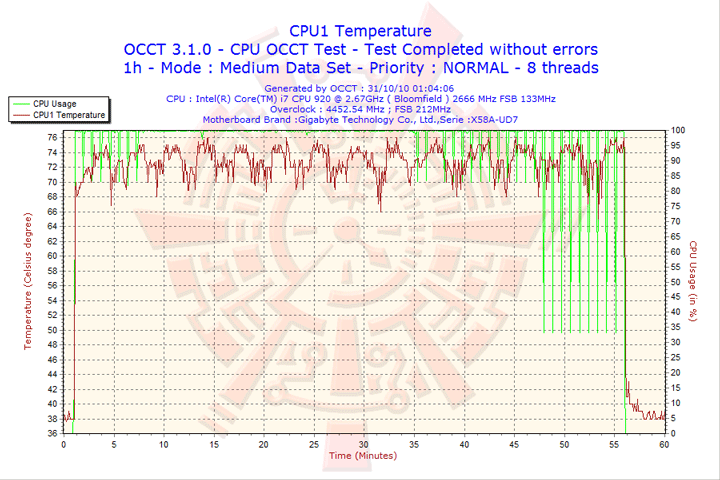

OCCT 3.1.0 1Hour

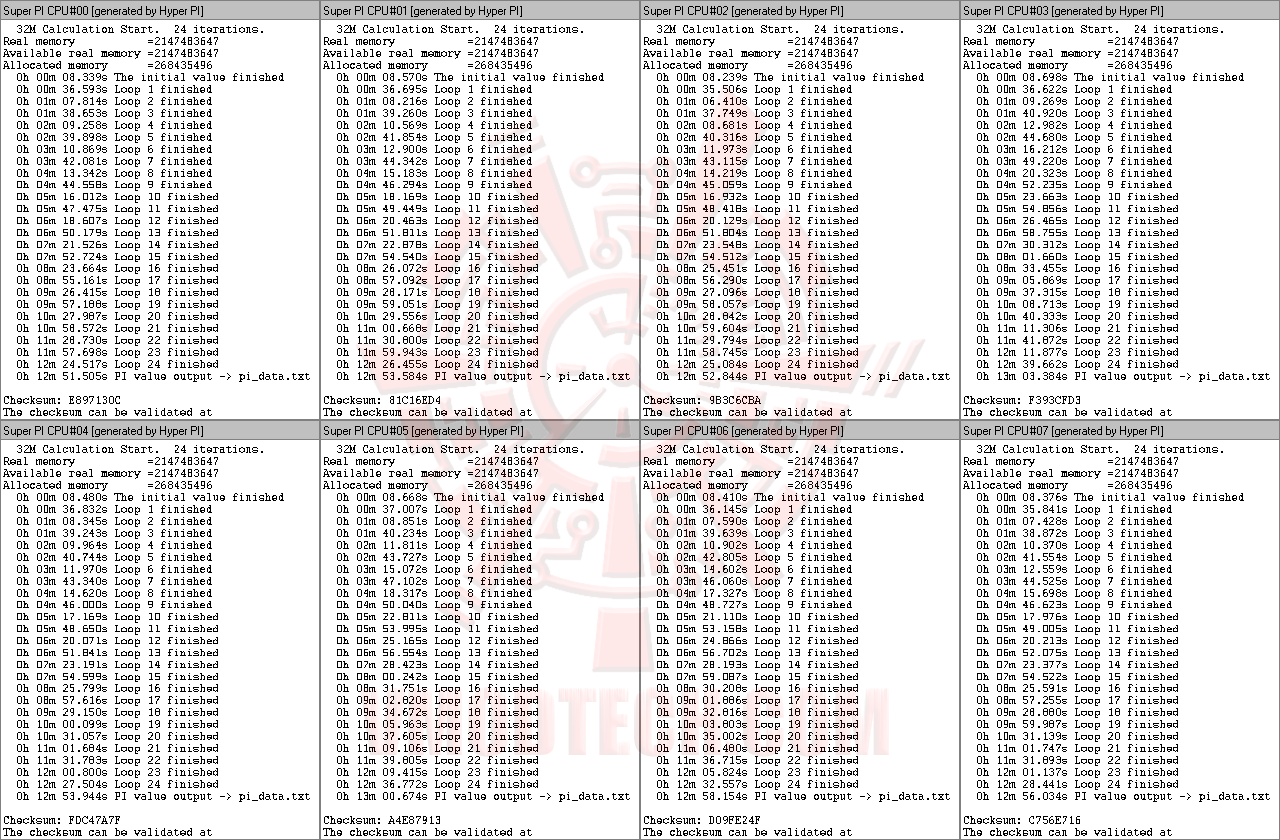

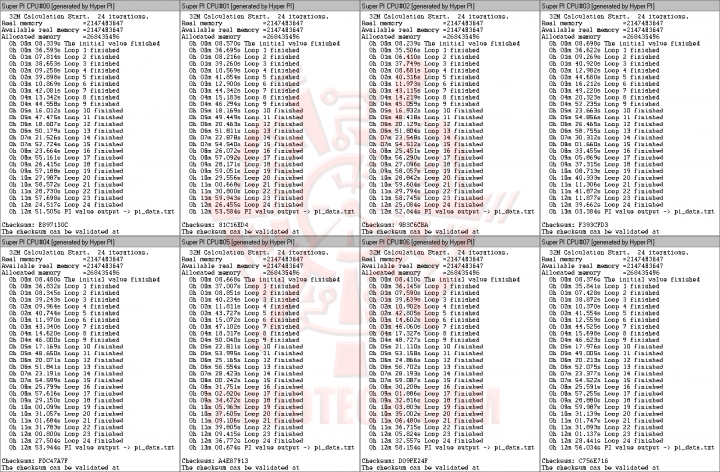

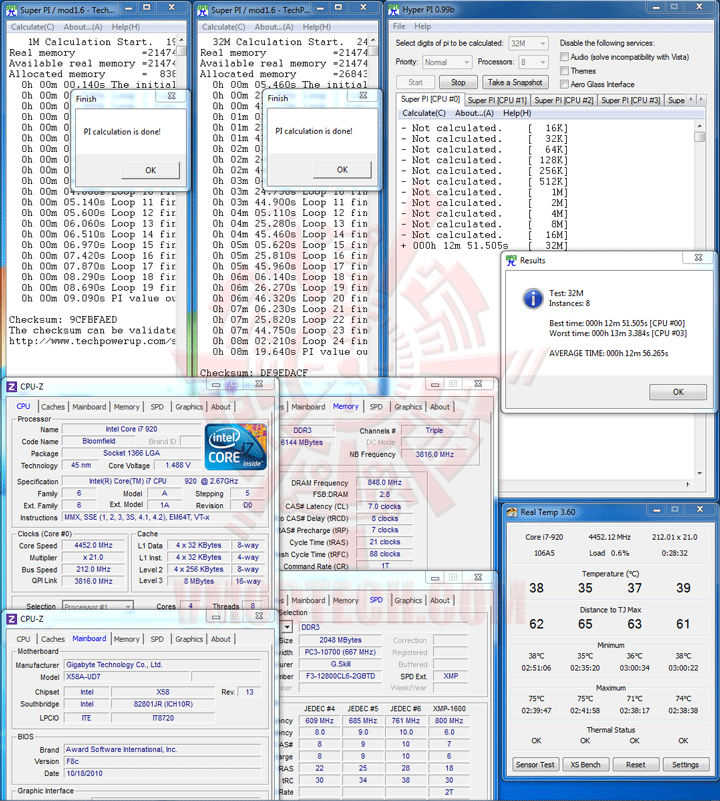

SuperPI 32M 8Threads

(Click Screenshot to Enlarge)

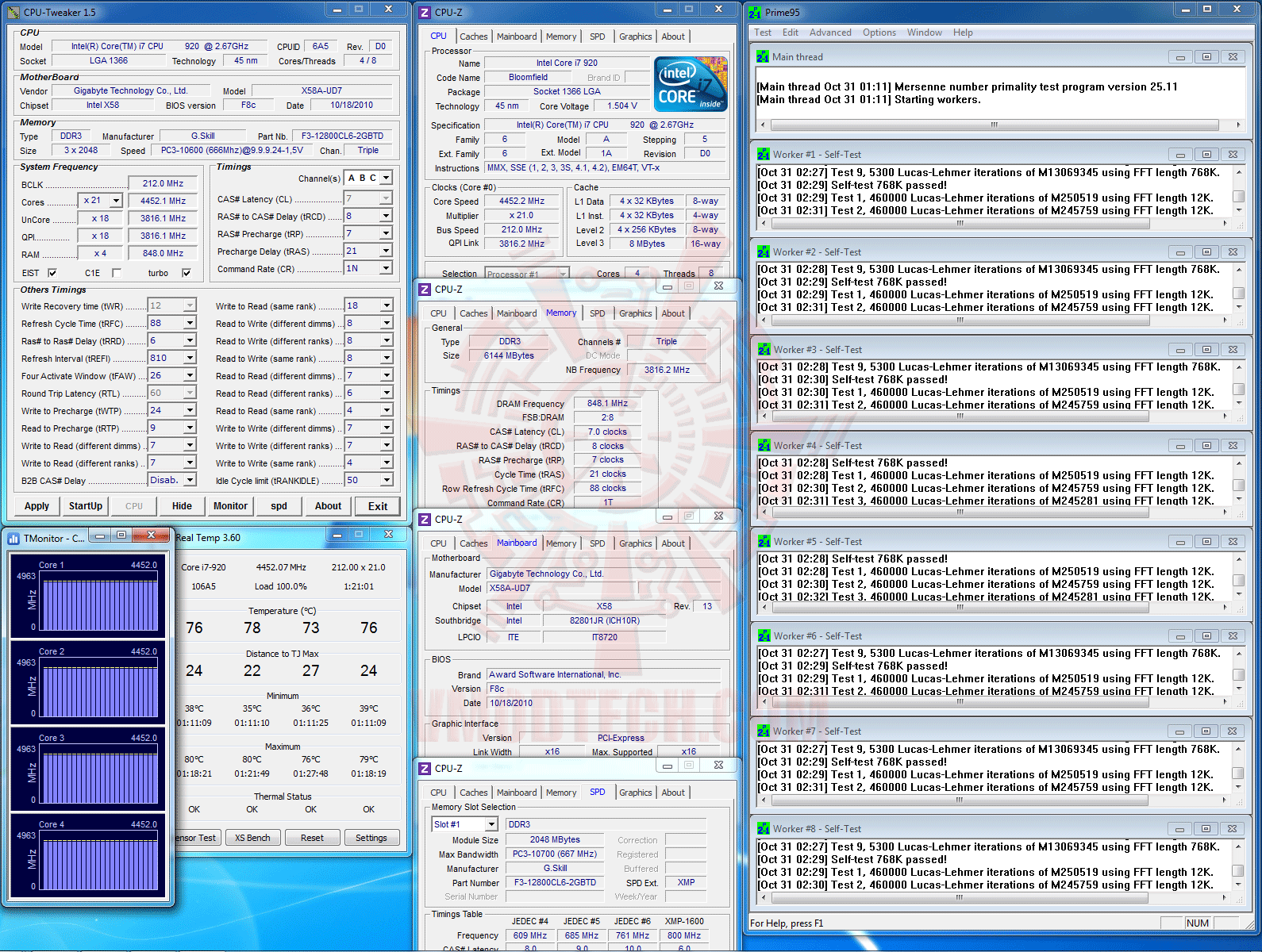

Prime95 Blend Mode 1Hour 21Minutes

(Click Screenshot to Enlarge)

(Click Screenshot to Enlarge)

Core i7 920 จัดความเร็วไปที่ 4.45GHz เสถียรพอได้ครับ ลุย!

Overclocking & Stabilities Test

Graphic Card Information

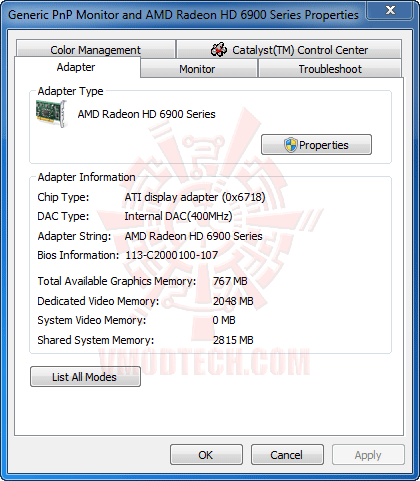

Properties ของ Windows 7 รายงานค่าต่างๆได้ถูกต้องครบถ้วนดีครับ

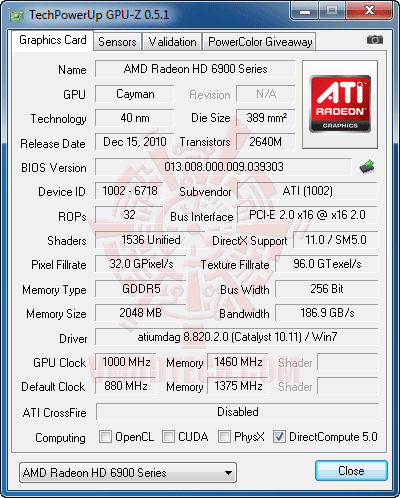

GPU-Z

.

.

…GPU-Z 0.5.1 ก็รู้จักการ์ดตัวนี้เป็นอย่างดีนะครับ แต่ไดรเวอร์ตัวใหม่ Catalyst 11.1a Hotfix พอลงแล้วใน GPU-Z กลับแสดงว่าเป็นไดรเวอร์ 10.11 อันนี้ผู้ทดสอบก็งงเหมือนกันครับ

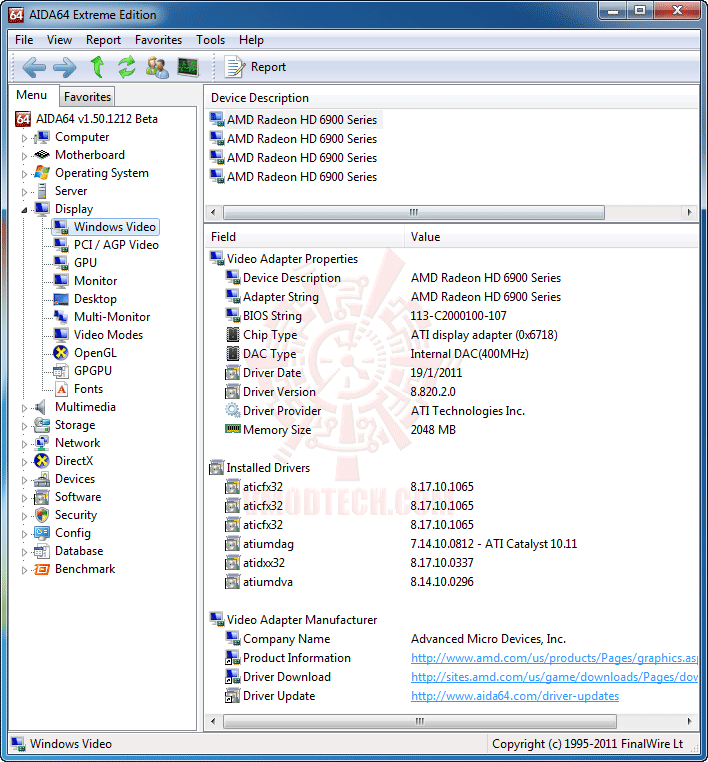

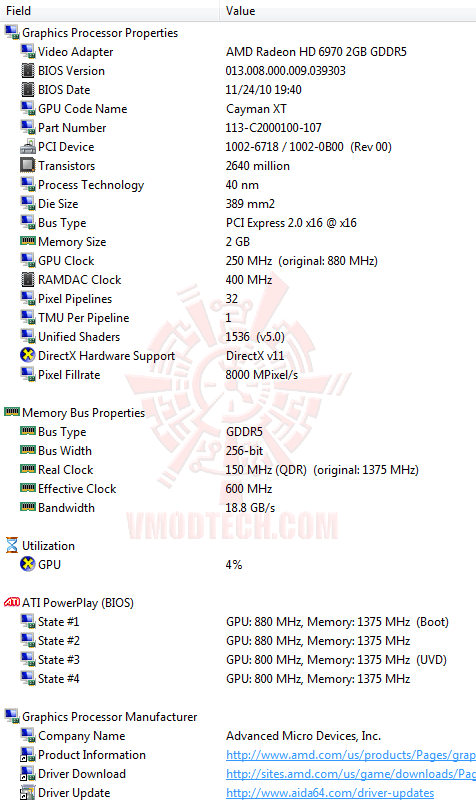

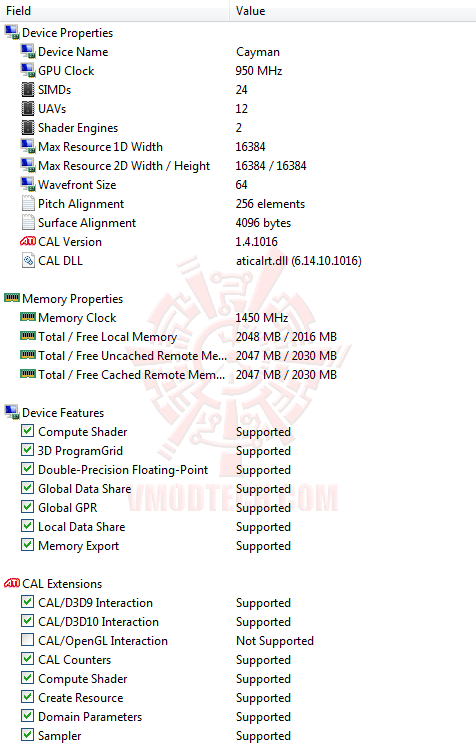

AIDA64 Extreme Edition

รายละเอียดต่างๆของตัวการ์ดผ่านทางโปรแกรม AIDA64 Extreme Edition ครับ

FurMark 1.8.2

HIS AMD Radeon HD 6970 @ Default Speed

(880/5,500MHz) & Default Auto Fan Speed

(Click Screenshot to Enlarge)

…ที่ความเร็วเดิมและรอบพัดลมเดิมที่หมุนสูงสุดอยู่ที่ 37% @ 2,132 rpm จัดกันไปสุดที่ 87องศาเซลเซียส ร้อนพอสมควรเลยครับกับรอบพัดลมแบบ Auto

HIS AMD Radeon HD 6970 @ Overclock Speed

(960/5,840MHz) & 100% Fan Speed

(Click Screenshot to Enlarge)

…กับรอบพัดลมที่ปรับสูงสุดได้ที่ 100% @ 5,588 rpm ใช้ไฟเลี้ยงเดิมๆที่ให้มาที่ 1,175mV และโอเวอร์คล็อคกันไปที่ 960/5,840MHz อุณหภูมิสูงสุดจะอยู่ที่ 59องศาเซลเซียส เพียงเท่านั้นนะครับ เย็นดีใช้ได้เลย แต่เสียงพัดลมที่ปรับรอบสุดขนาดนี้ก็ดังจนมากเกินไปพอสมควร จนเหมือนเสียงฝนตกหนักเลยครับ

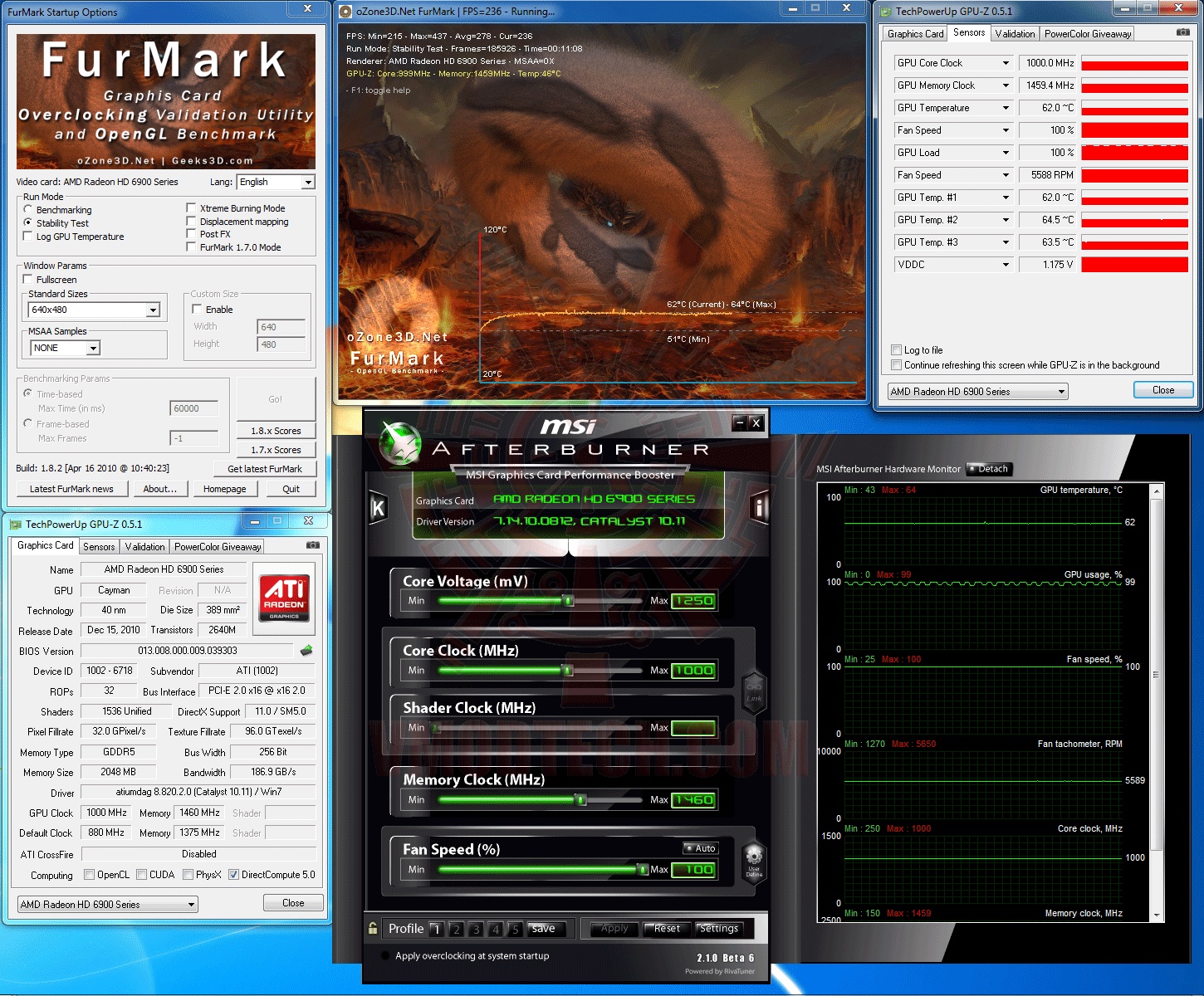

HIS AMD Radeon HD 6970 @ Overclock Speed

(1,000/5,840MHz) & 100% Fan Speed

with OverVoltage to 1,250mV

(Click Screenshot to Enlarge)

…สุดท้ายกับรอบพัดลม 100% @ 5,588 rpm โดยใช้ไฟเลี้ยงอยู่ที่ 1,250mV ซึ่งสามารถอัดสุดไปที่ 1,500mV หรือเกินกว่านี้ก็ได้ด้วย MSI Afterburner Max Voltage Unlocker แต่จากที่ผมทดลองแล้วกับการ์ดตัวนี้ อัดสุดเพิ่มไปขนาดนั้นก็ไม่ช่วยอะไร แถมยังทำให้เทสต์ไม่ผ่านบางเกมส์ด้วยครับ ซึ่งจากที่ผมลองๆดูค่าที่เหมาะสมที่สุดก็คือค่า 1,250mV นี่แหละครับ และจากนั้นก็โอเวอร์คล็อคกันไปที่ 1,000/5,840MHz อุณหภูมิสูงสุดจะอยู่ที่ 64องศาเซลเซียส เพียงเท่านั้นนะครับ เย็นดีใช้ได้เลย แต่เสียงพัดลมที่ปรับรอบสุดขนาดนี้ก็ดังจนมากเกินไปพอสมควร จนเหมือนเสียงฝนตกหนักเลยครับ และวันนี้เราจะทดสอบกันที่ 3ความเร็วนี้กันยาวๆ ให้ชมกันเต็มอิ่มไปเลยนะครับกับ 6 Benchmark, 12 GameTest รวมเทสต์ทั้งหมด 60 รอบ ไปชมกันได้ที่หน้าถัดๆไปเลยครับ

.

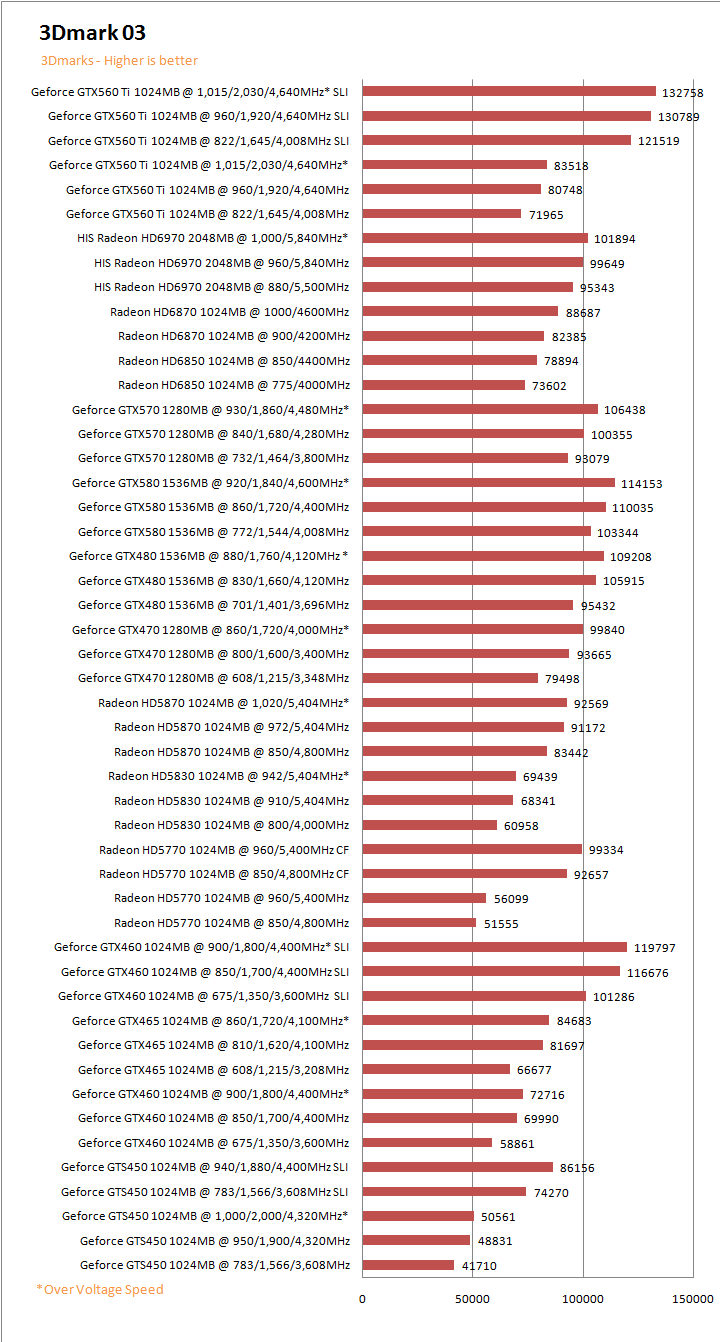

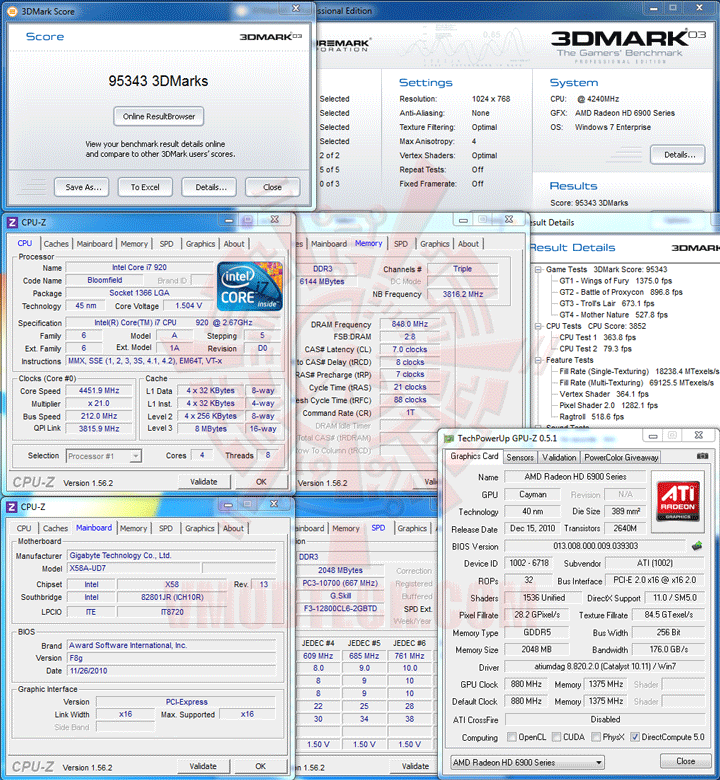

3DMark03

…จะมีการนำผลการทดสอบของ GeForce GTX 580 , GeForce GTX 570 , GeForce GTX 480 , Radeon HD 5870 , GeForce GTX 470 , Radeon HD 5830 , GeForce GTX 465 , GeForce GTX 460 1024MB , GeForce GTX 460 1024MB SLI , Radeon HD 5770 , Radeon HD 5770 CrossfireX , GeForce GTX 450 , GeForce GTX 450 SLI , Radeon HD 6850 , Radeon HD 6870 , GeForce GTX 560 Ti และ GeForce GTX 560 Ti SLI ในคราวที่แล้ว ที่ใช้ Systems ในการทดสอบทุกๆอย่างเหมือนกัน มาเปรียบเทียบกันในบทความนี้ด้วยนะครับ

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

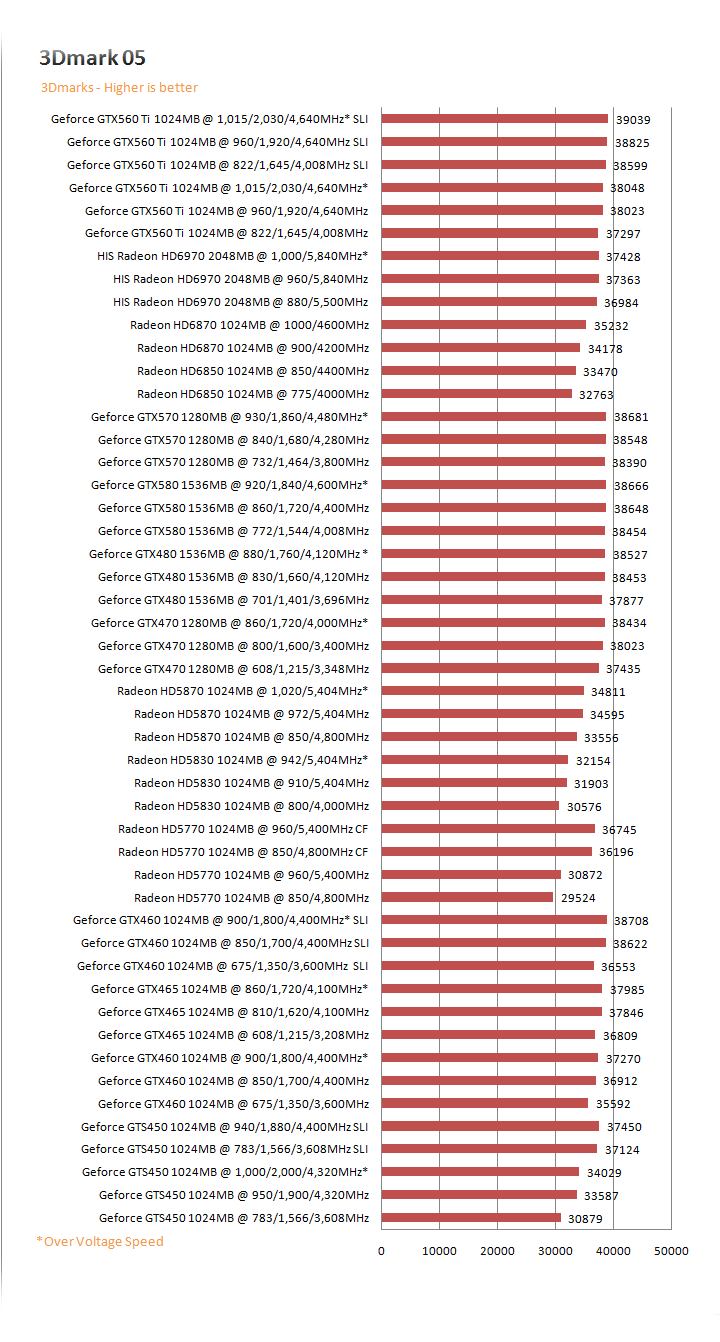

3DMark05

.

Default clock Speed @ 880/5,500MHz

.

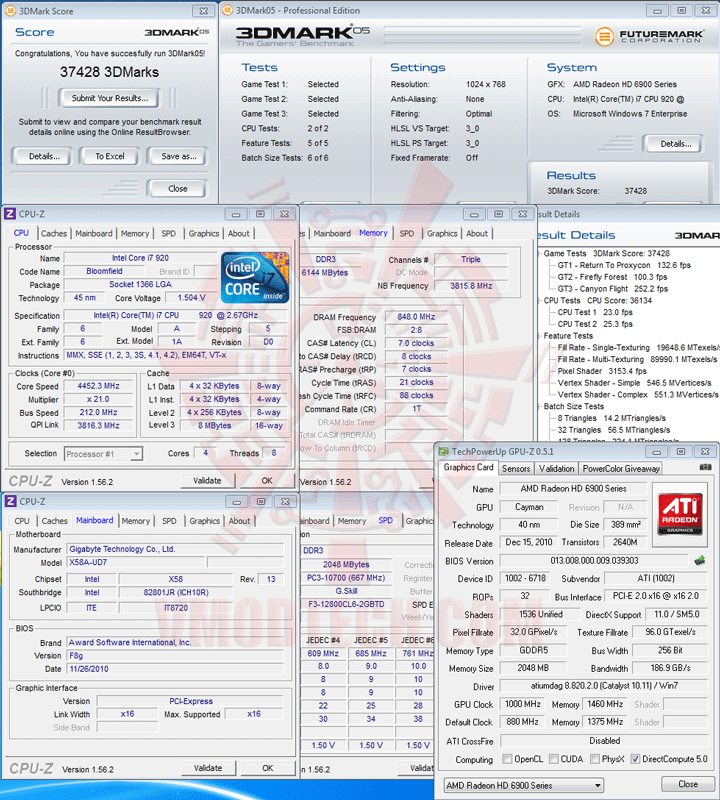

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

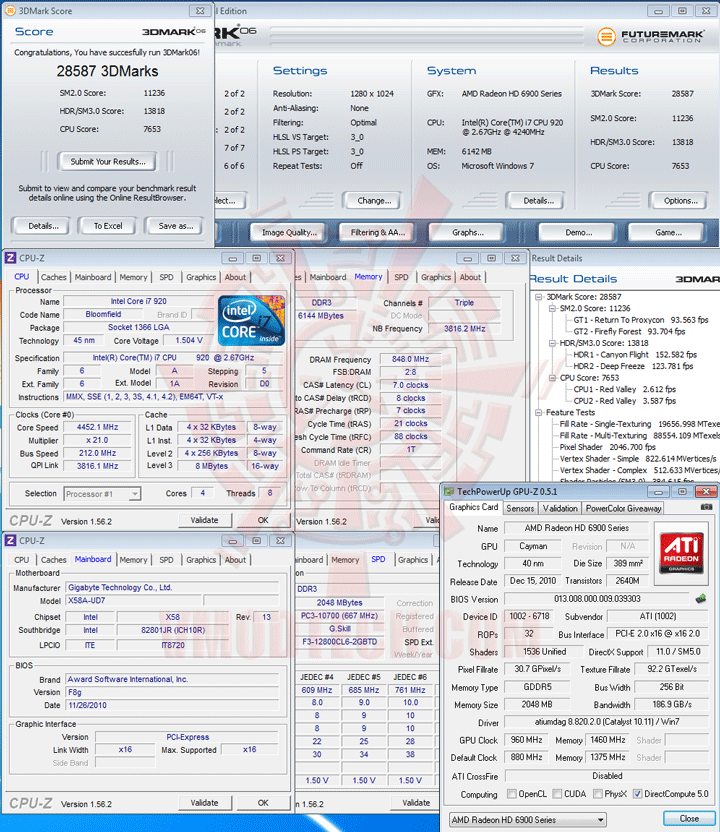

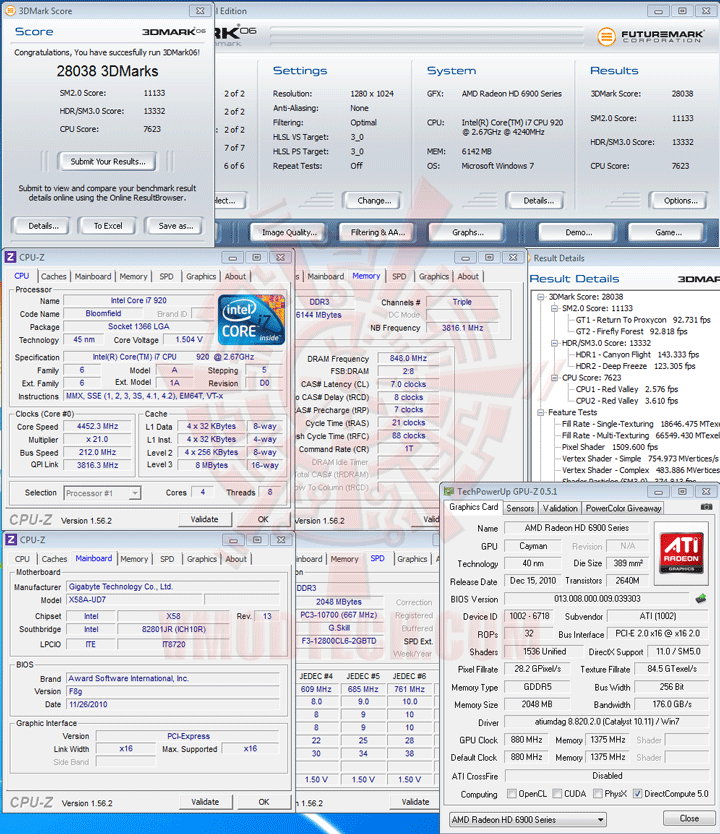

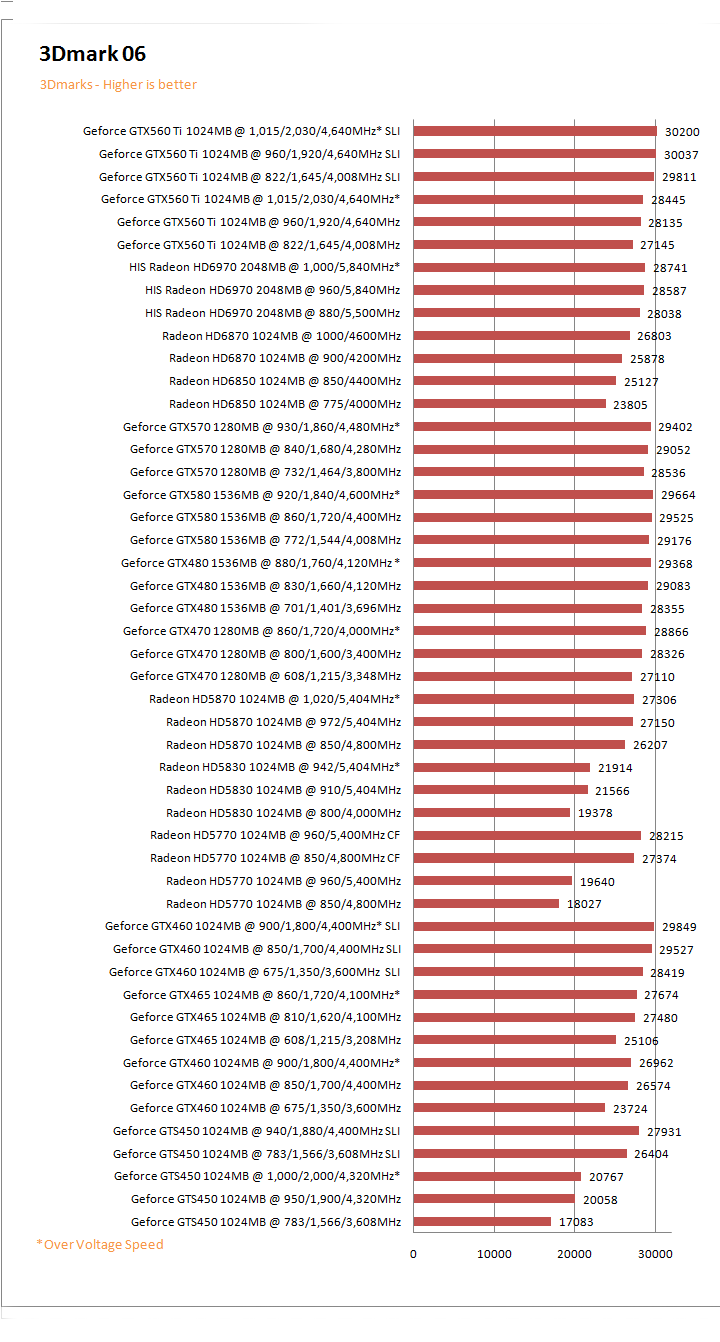

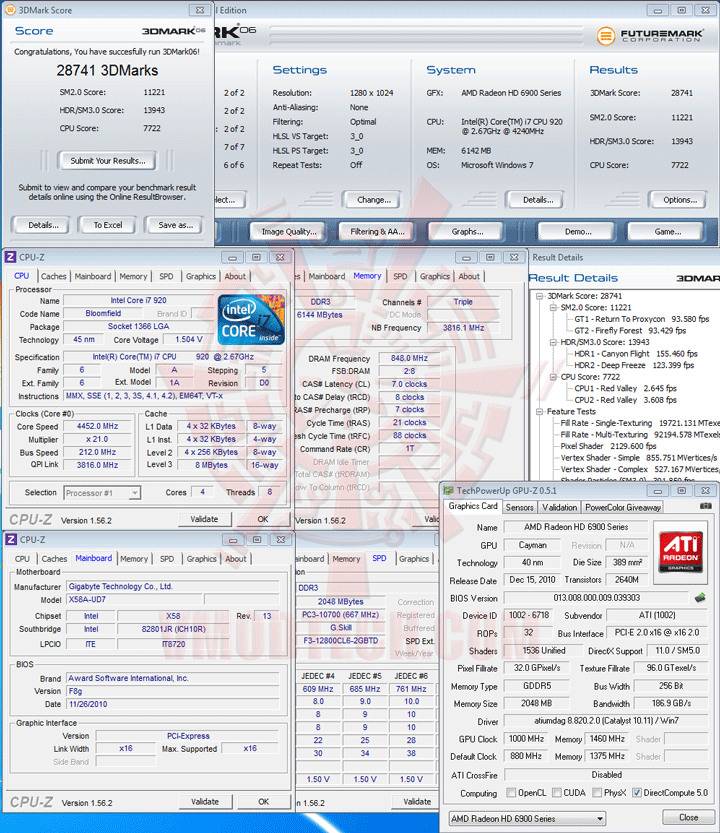

3DMark06

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

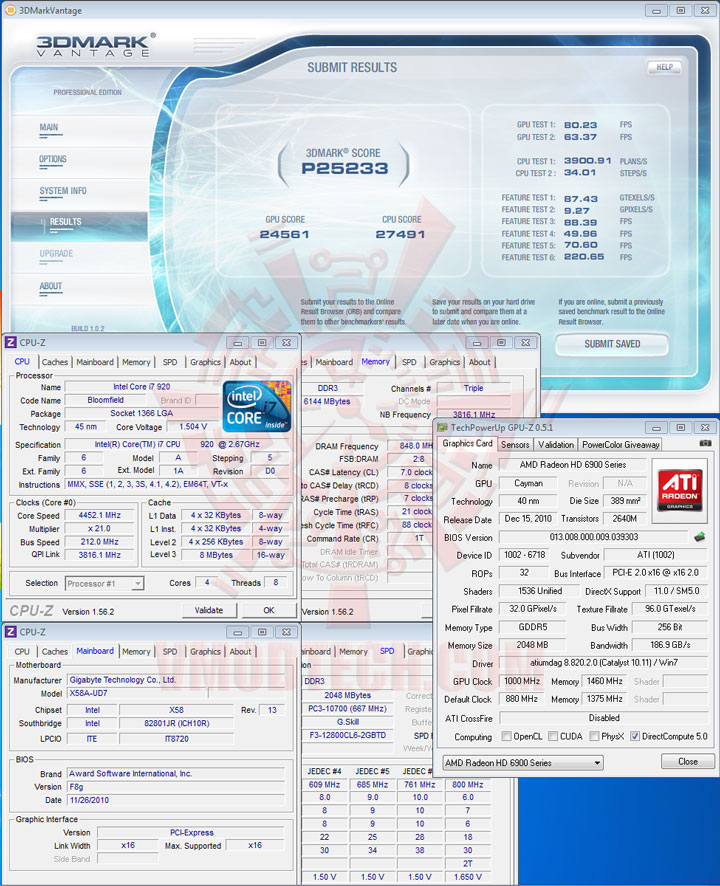

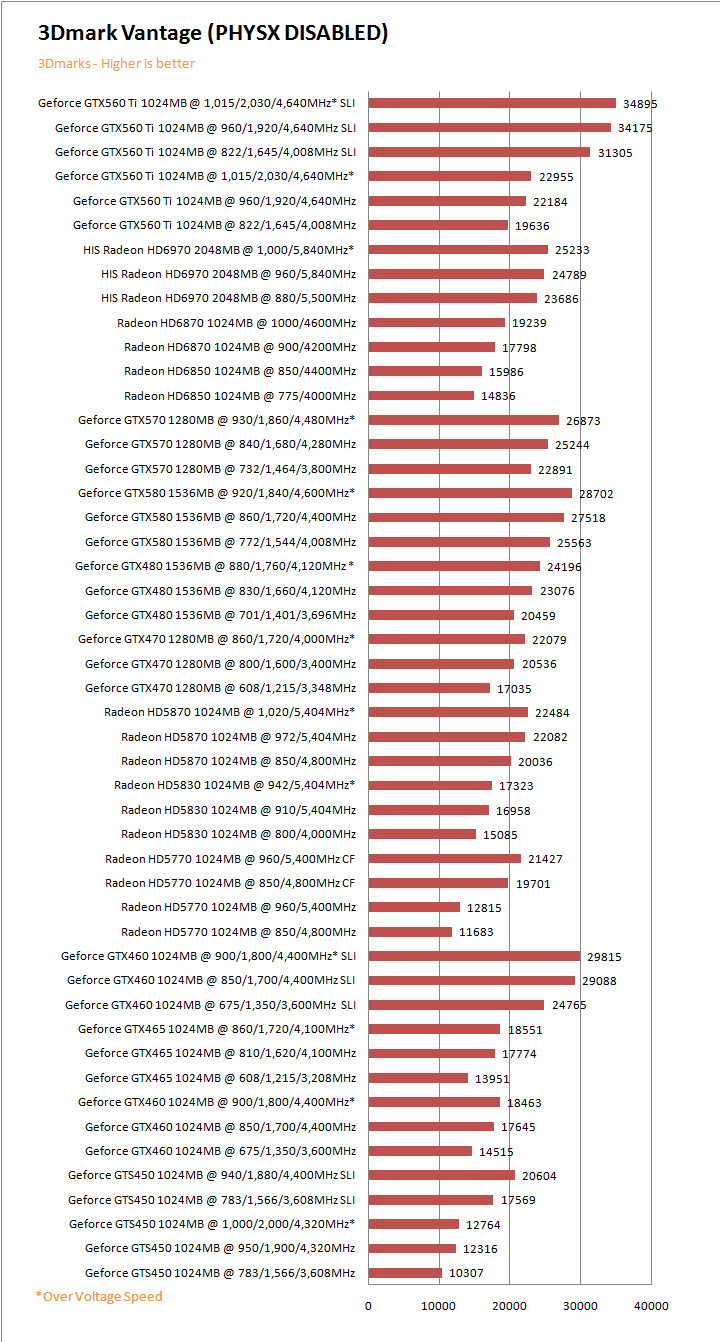

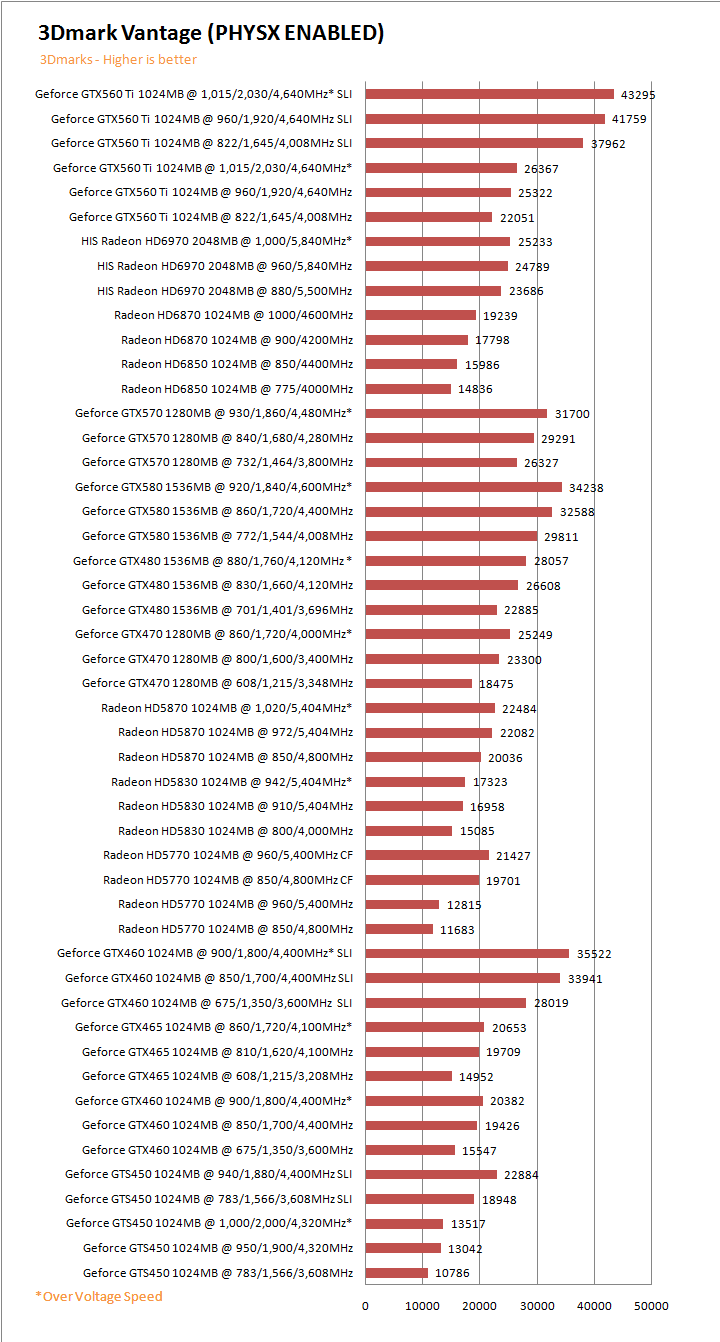

3DMark Vantage

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

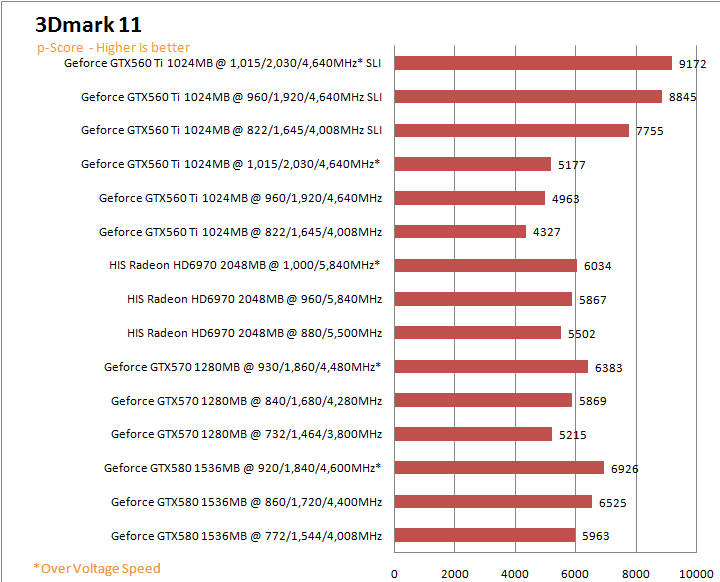

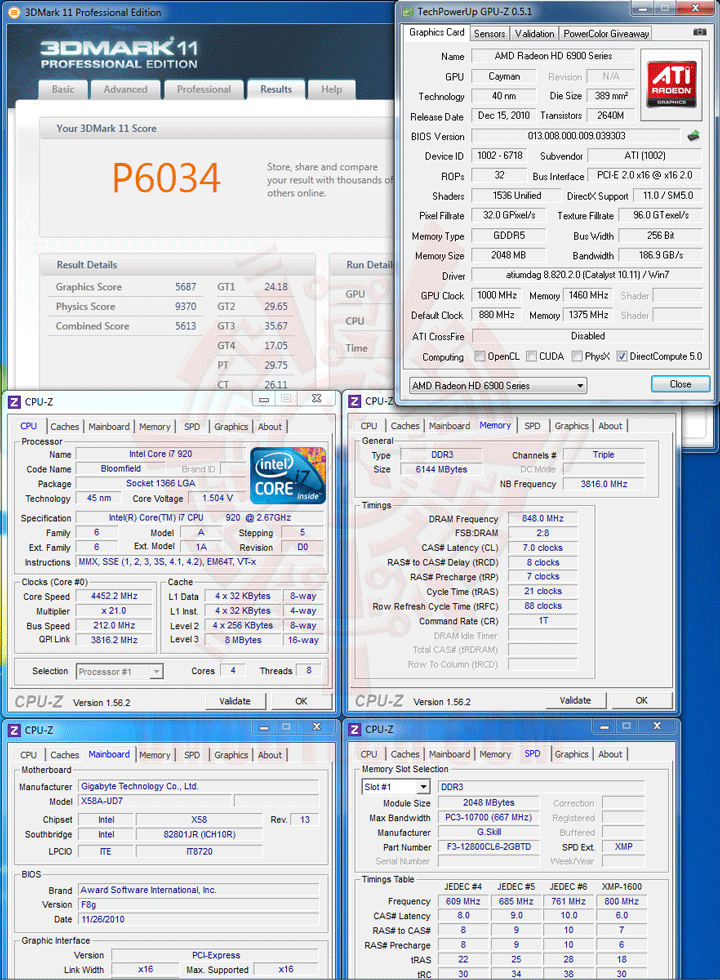

3DMark 11

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

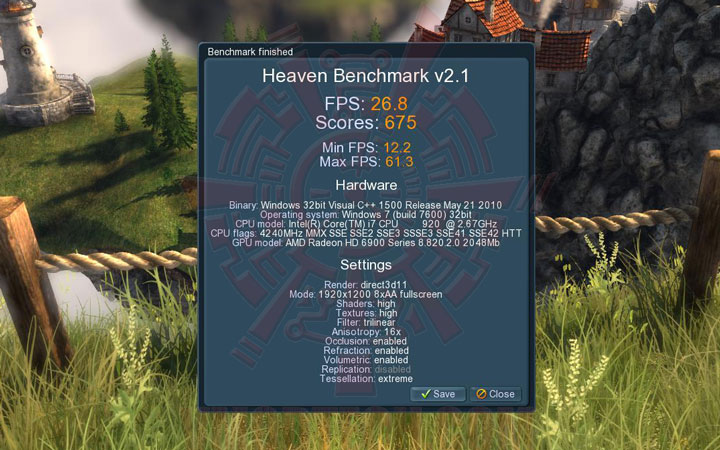

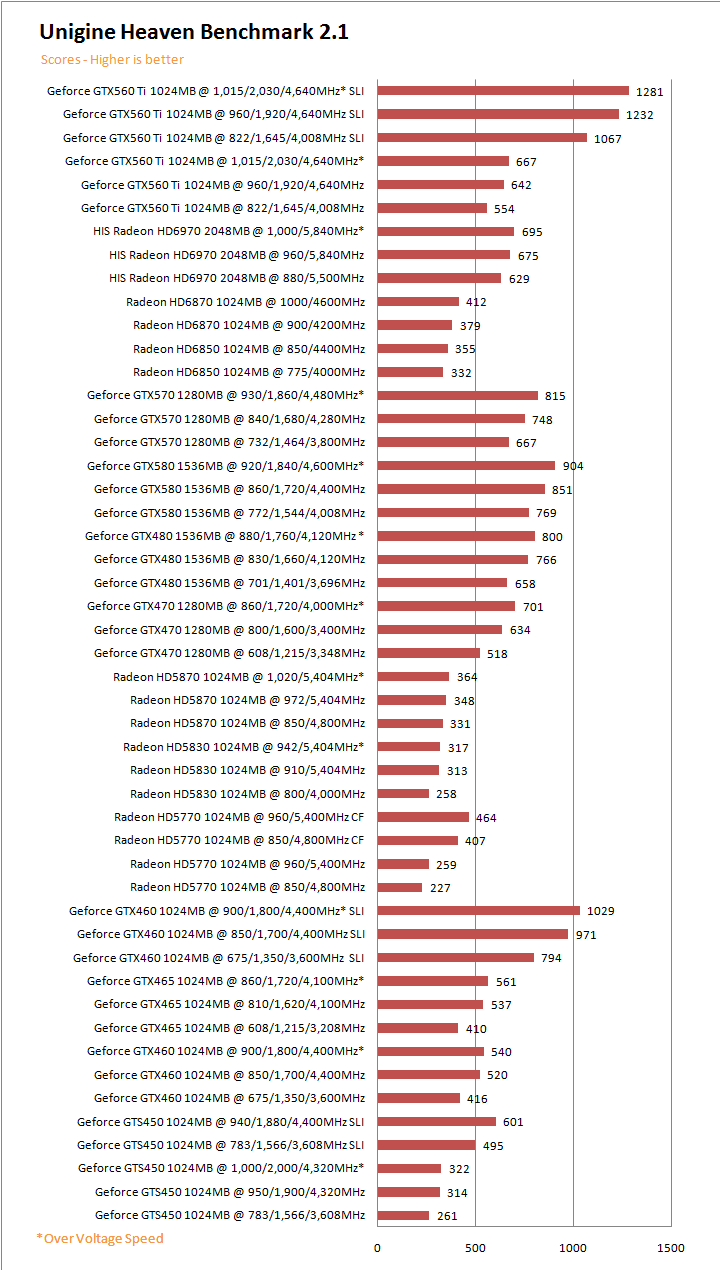

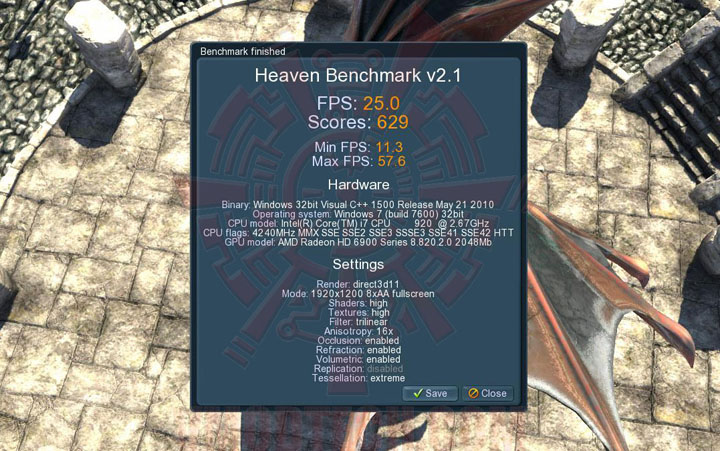

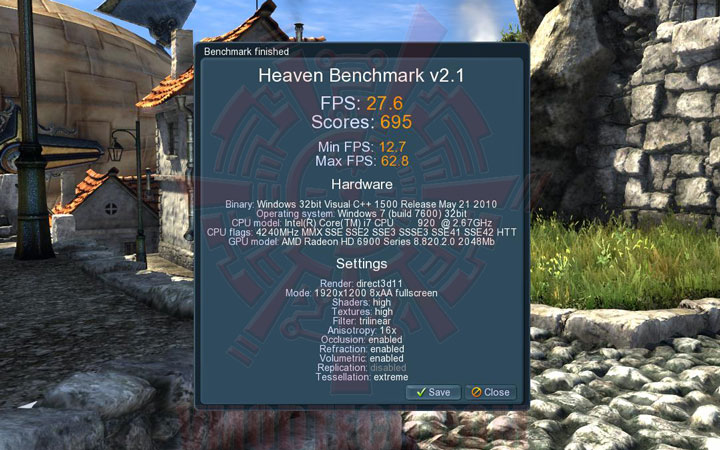

Unigine Heaven Benchmark 2.1

.

SETTINGS

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

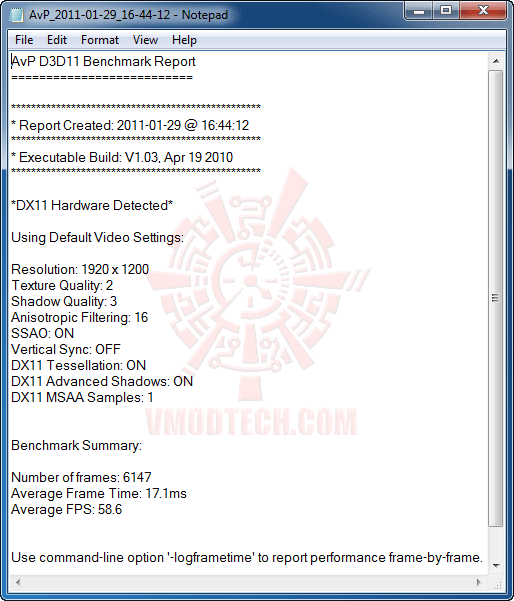

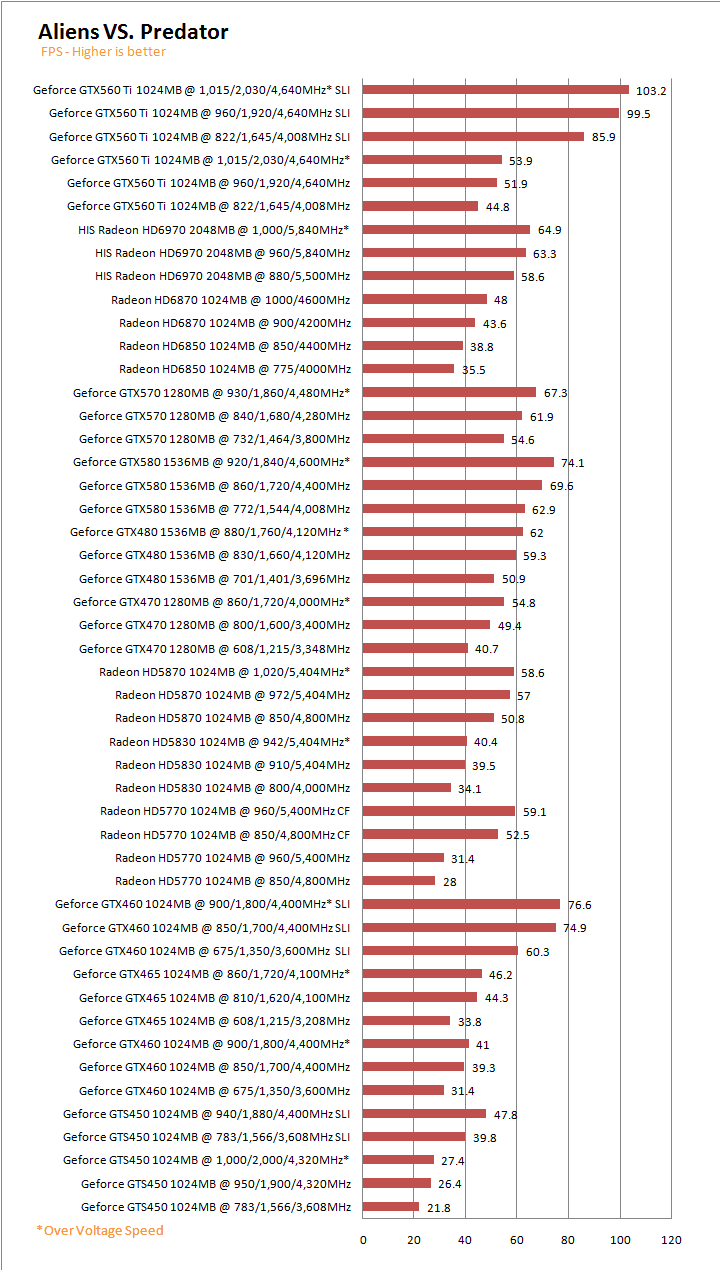

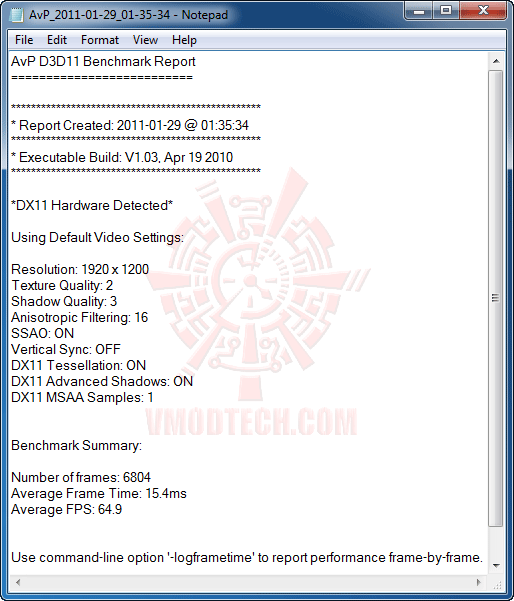

Aliens VS. Predator DX11 Benchmark

.

เอาแบบ Default แล้วเทสต์เลยนะครับ ไปชมผลกันเลยครับกับเกมส์ DX11 ภาพสุดสวยเกมส์นี้

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

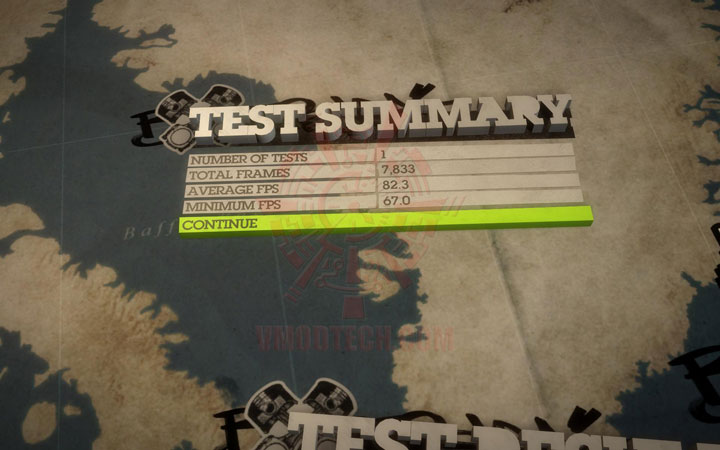

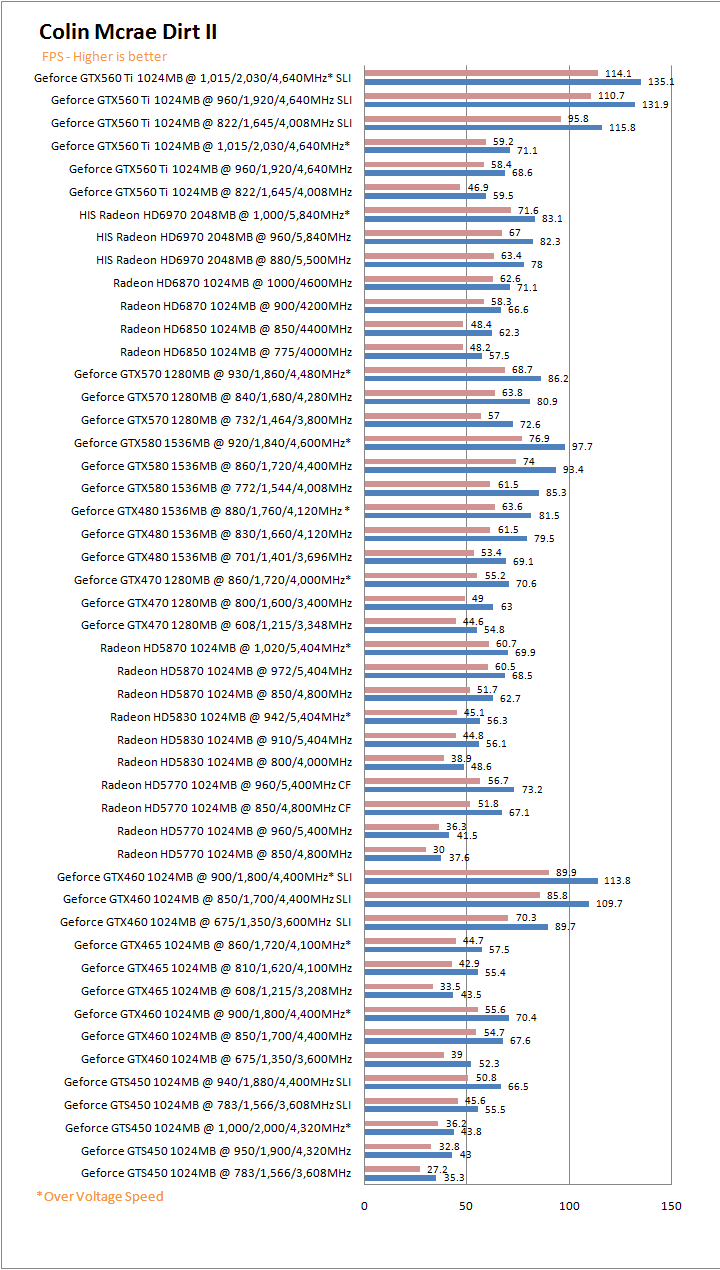

DIRT 2 Benchmark

.

SETTINGS

.

.

.

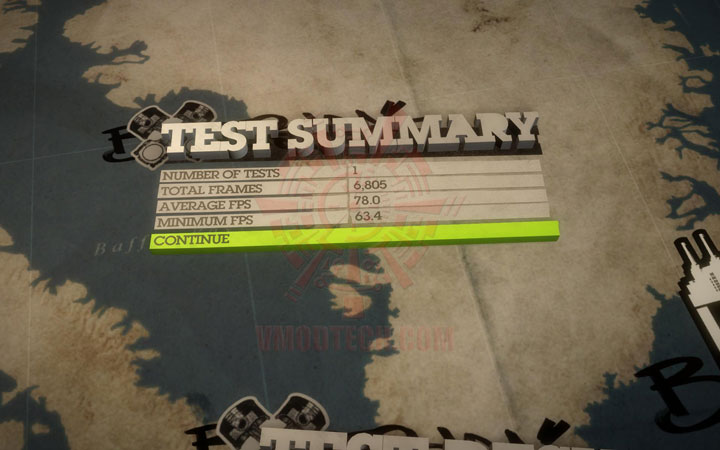

Default clock Speed @ 880/5,500MHz

.

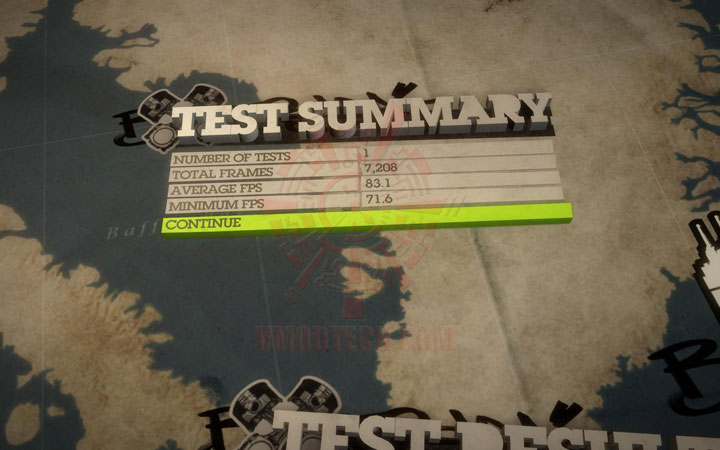

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

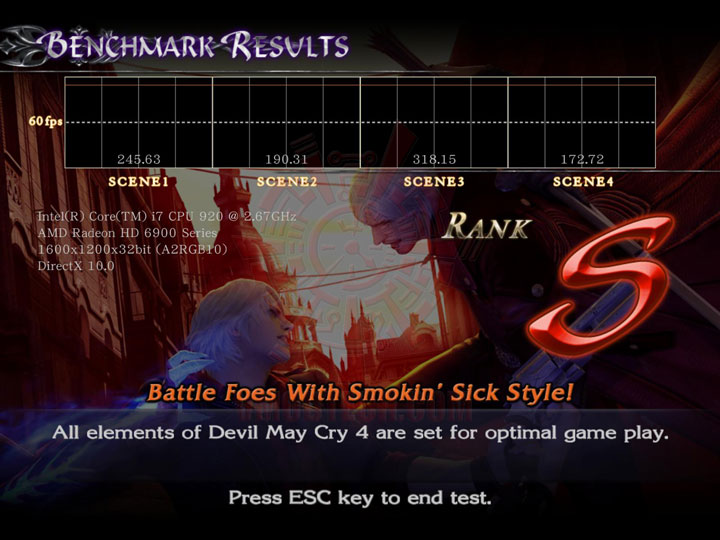

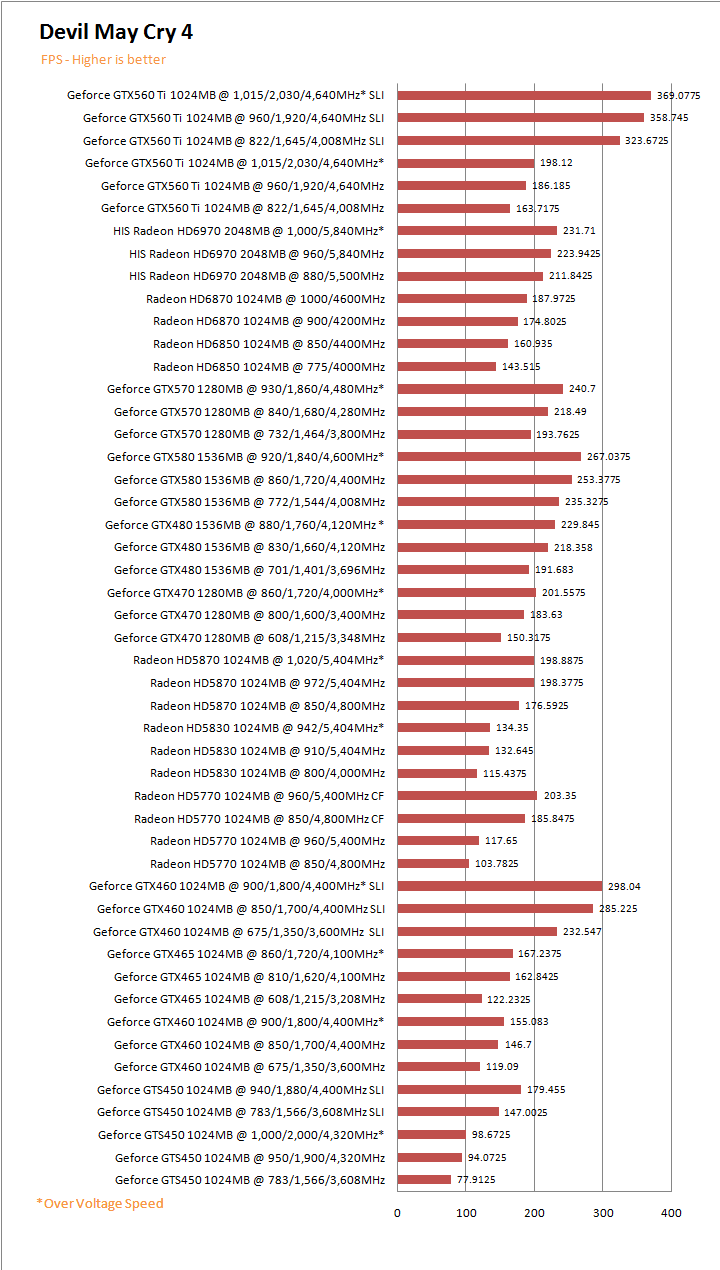

Devil May Cry 4 DX10 Benchmark

.

SETTINGS

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

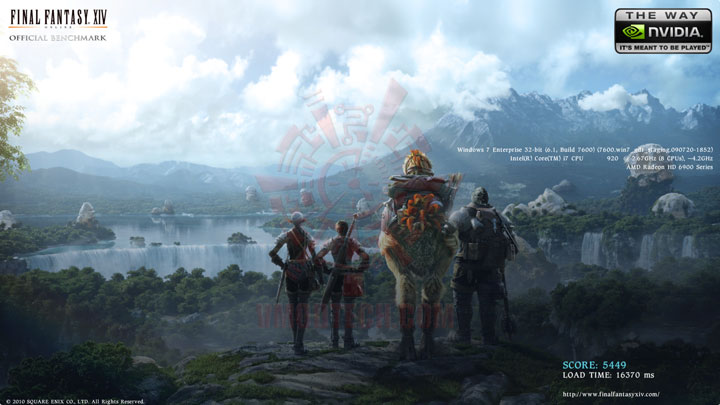

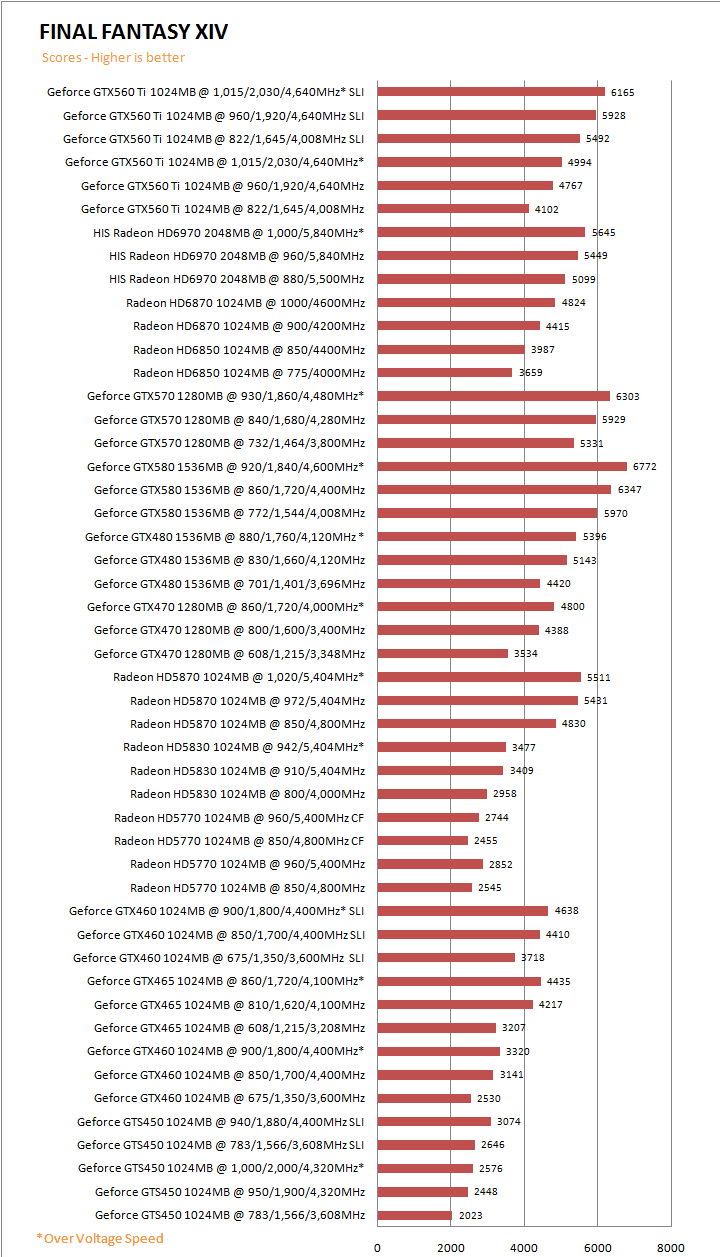

FINAL FANTASY XIV Benchmark

.

SETTINGS

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

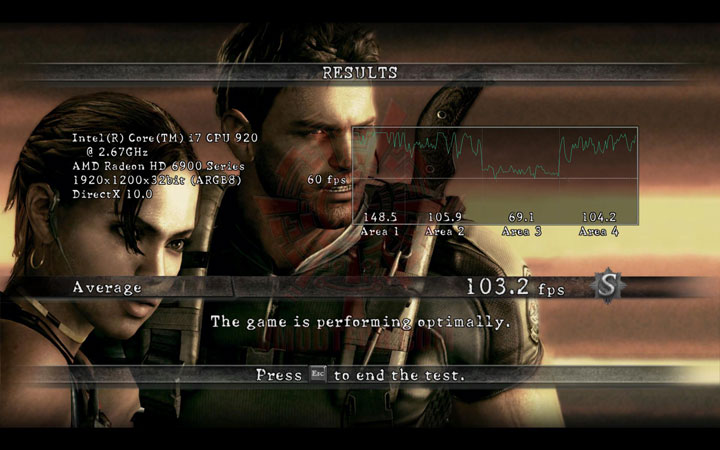

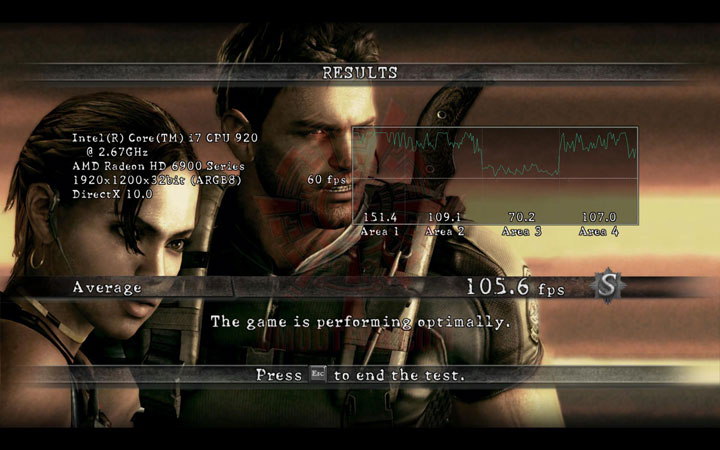

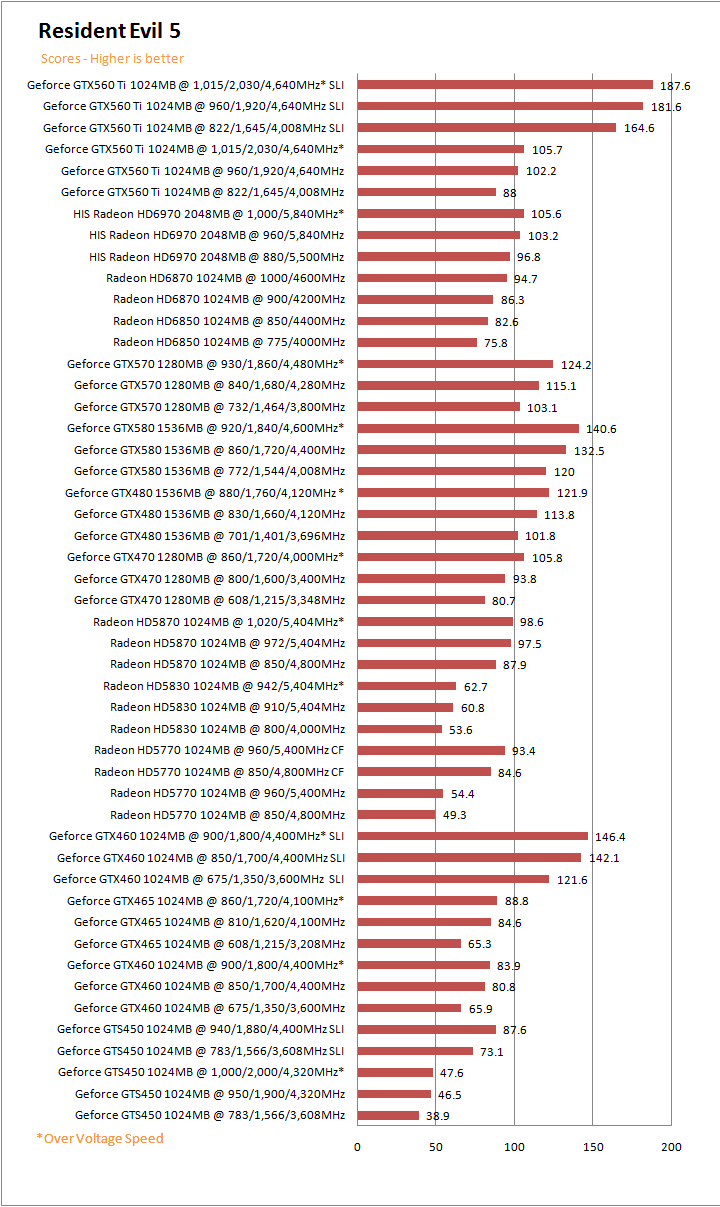

Resident Evil 5 DX10 Benchmark

.

SETTINGS

.

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

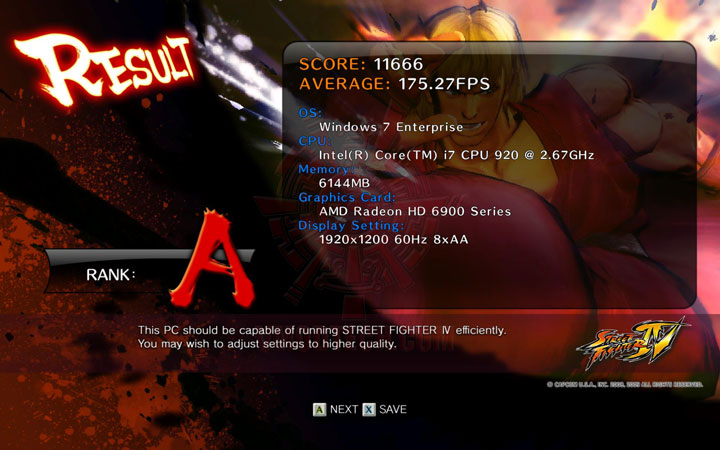

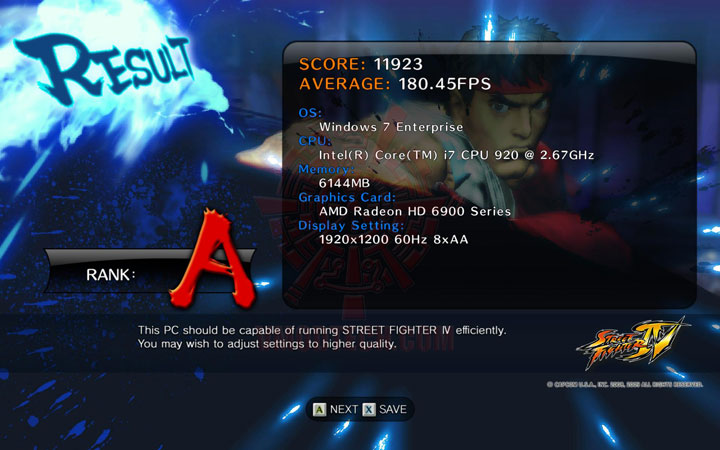

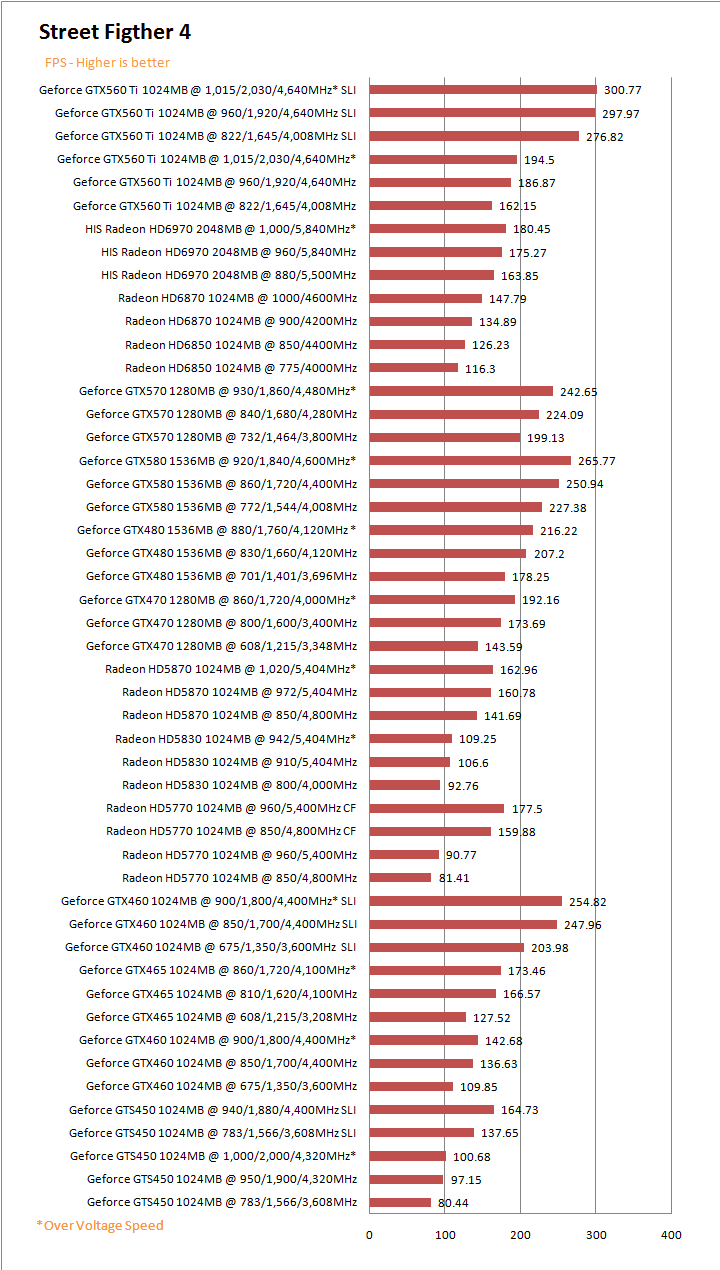

Street Fighter IV Benchmark

.

SETTINGS

.

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

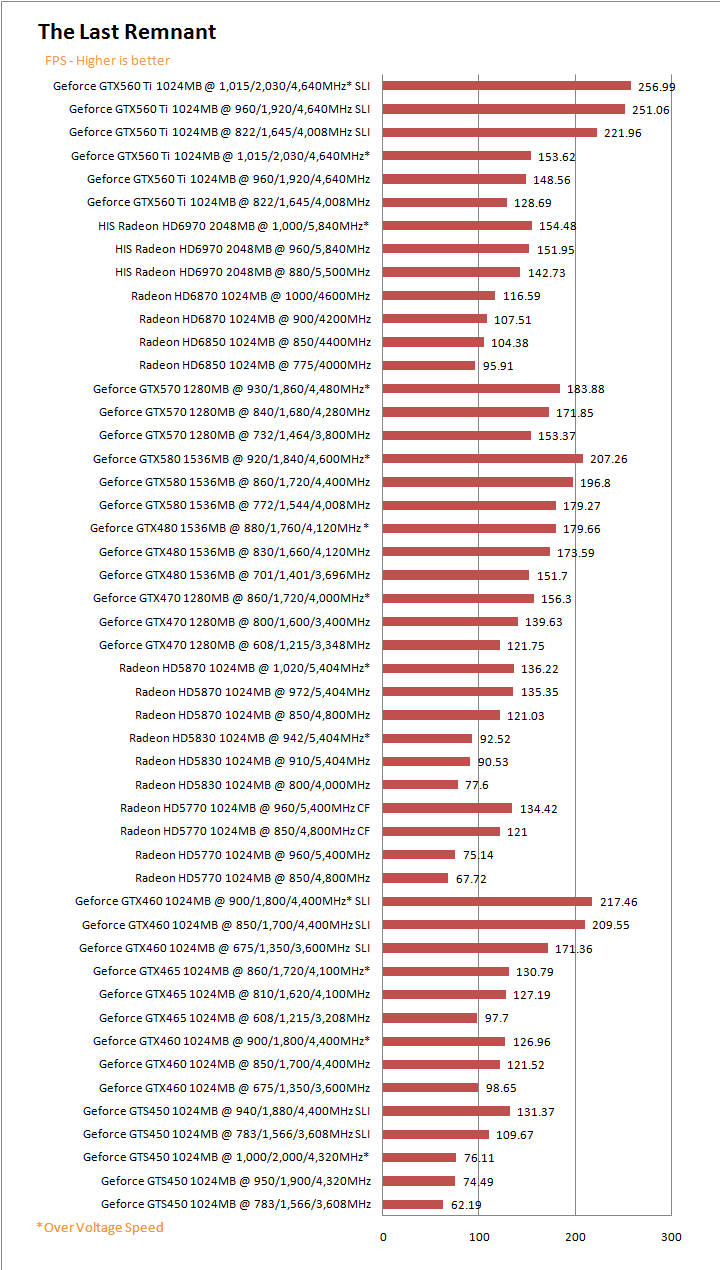

The Last Remnant Benchmark

.

SETTINGS

เซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้

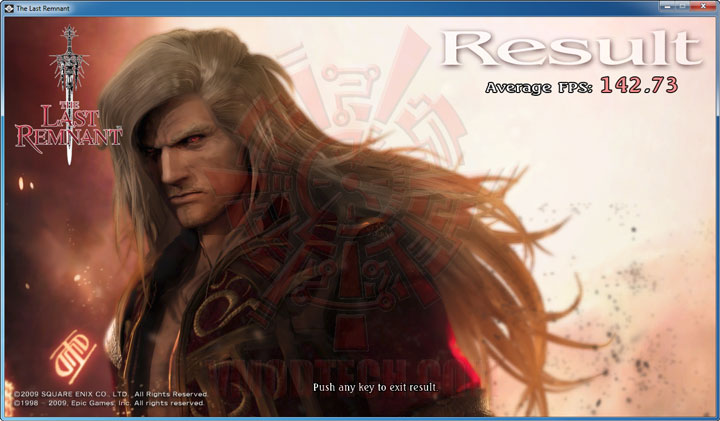

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

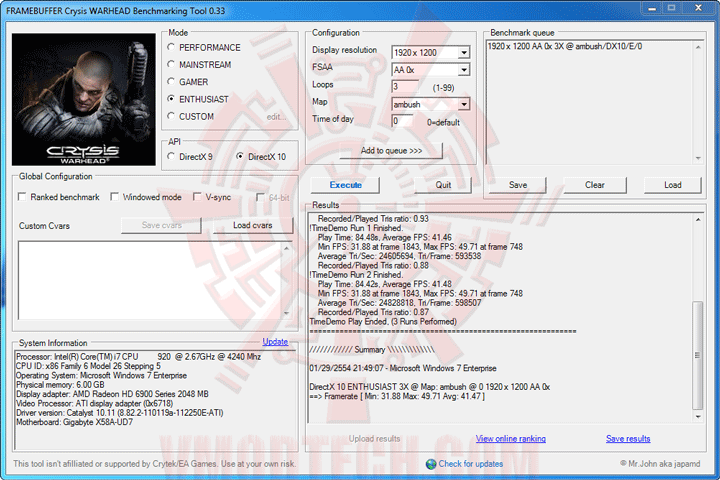

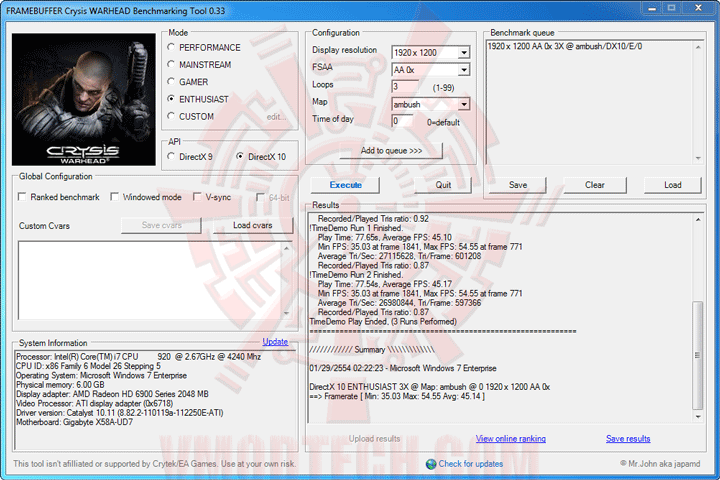

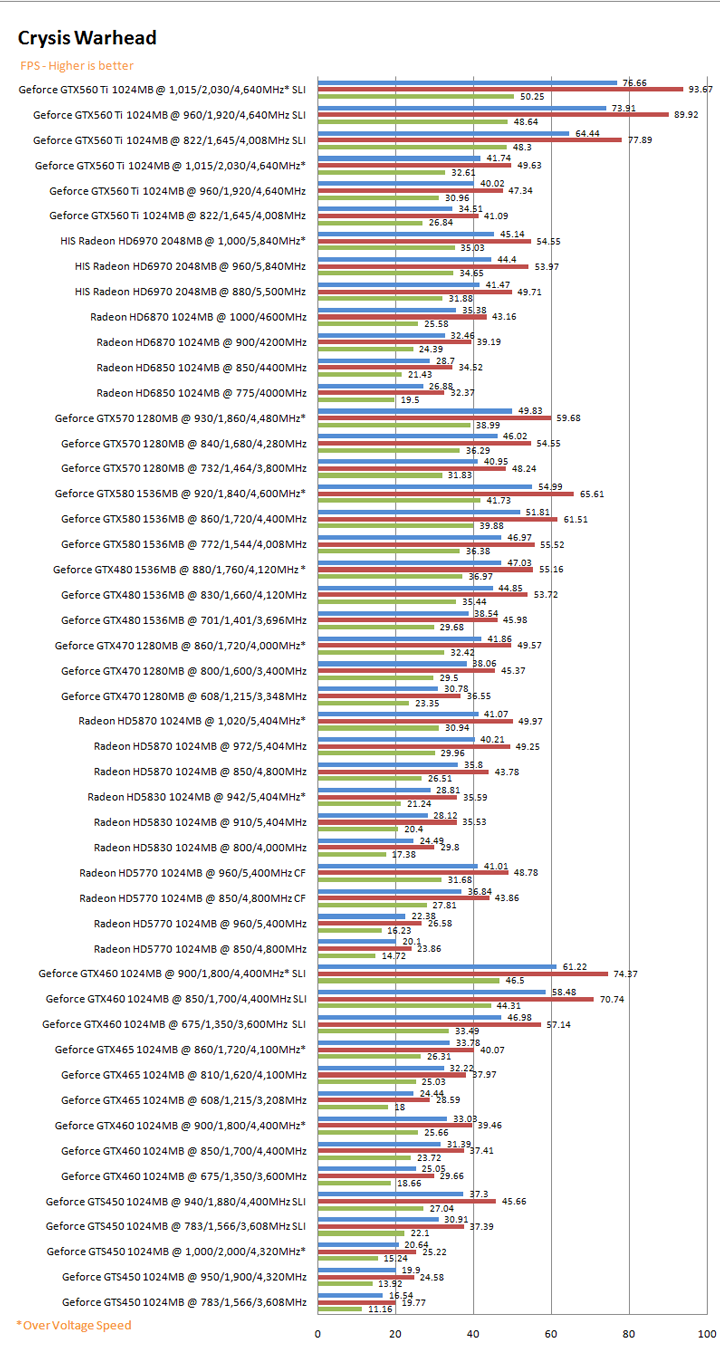

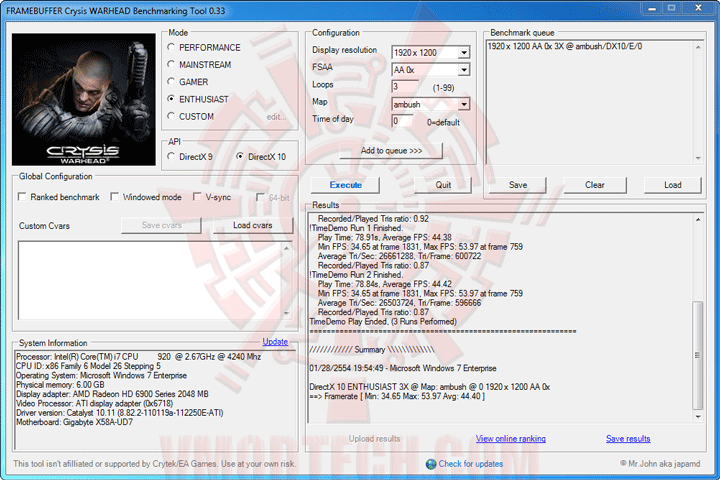

Crysis WARHEAD Benchmark

DX10 ENTHUSIAST Mode 1,920X1,200 AA 0X

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

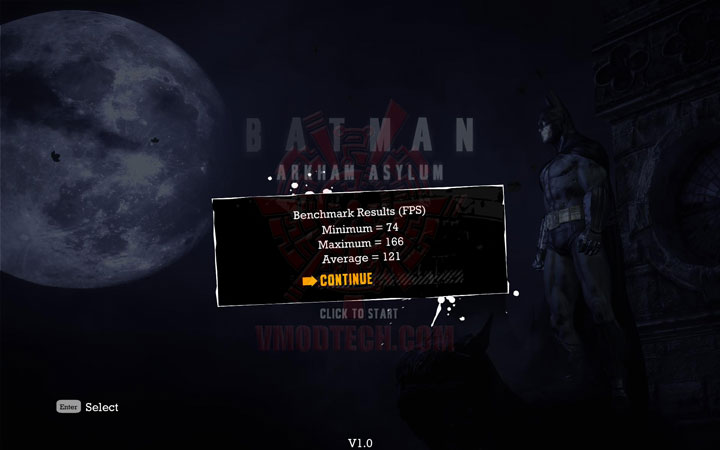

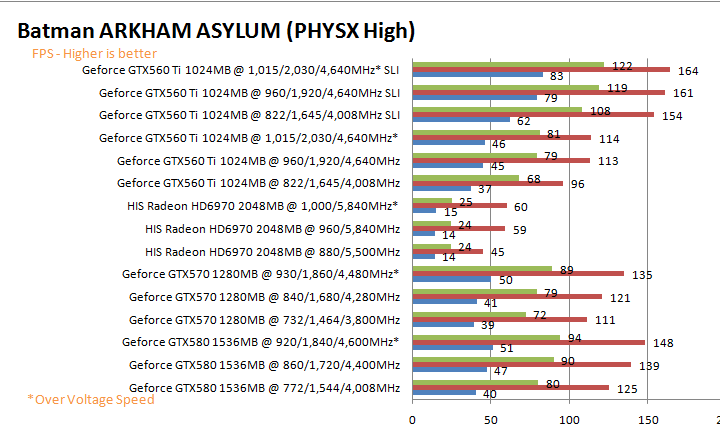

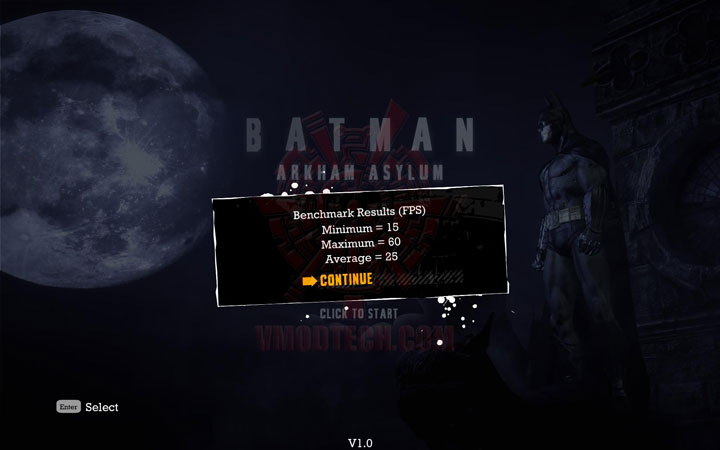

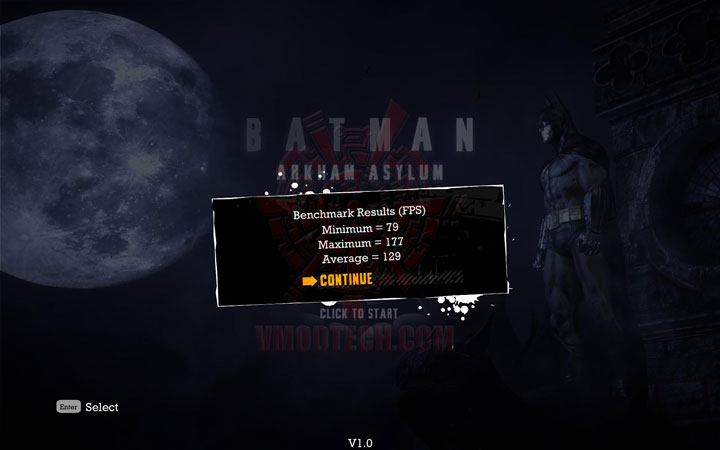

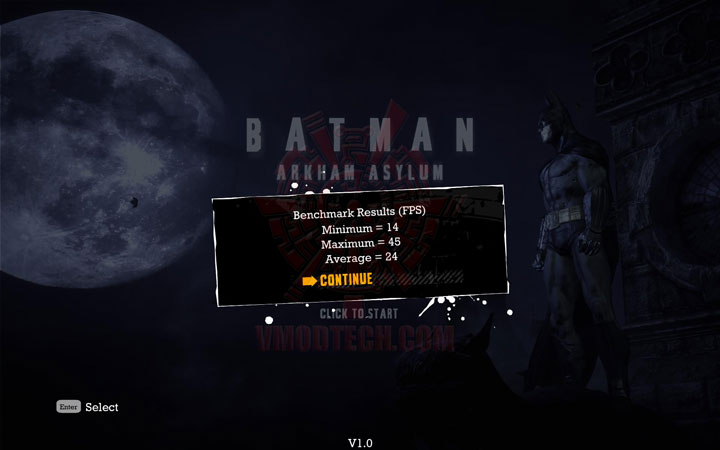

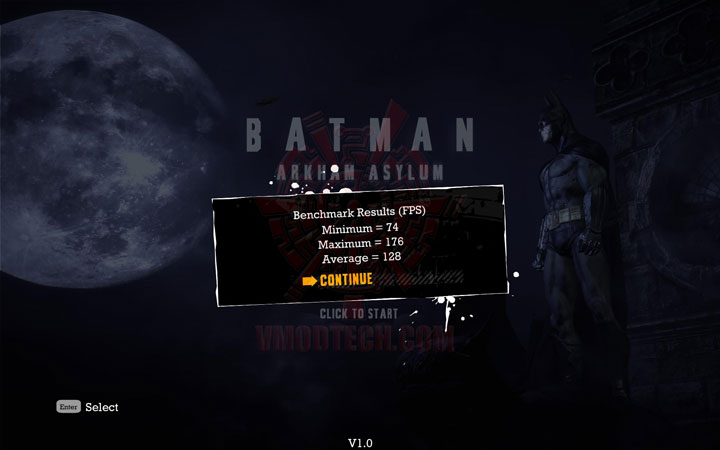

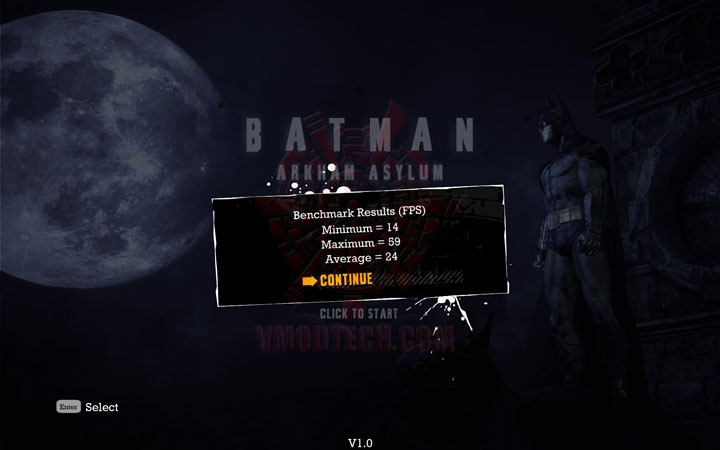

BATMAN ARKHAM ASYLUM DX10 Benchmark

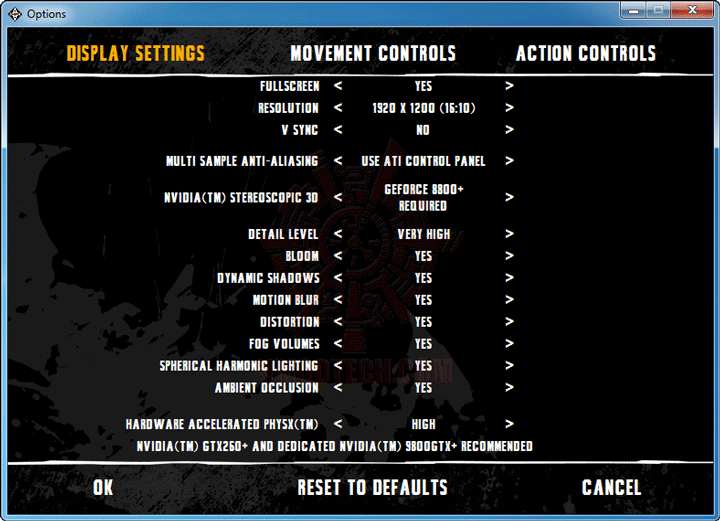

SETTINGS @ PhysX High

.

SETTINGS @ PhysX Off

…BATMAN ARKHAM ASYLUM เซตแบบเปิด PhysX High และปิด PhysX กันตามภาพด้านบนเลยนะครับ แต่ AA พอเจอการ์ดจอจาก AMD เข้าไป ตัวเกมส์กลับต้องให้เข้าไปปรับใน Catalyst Control Center นะครับ

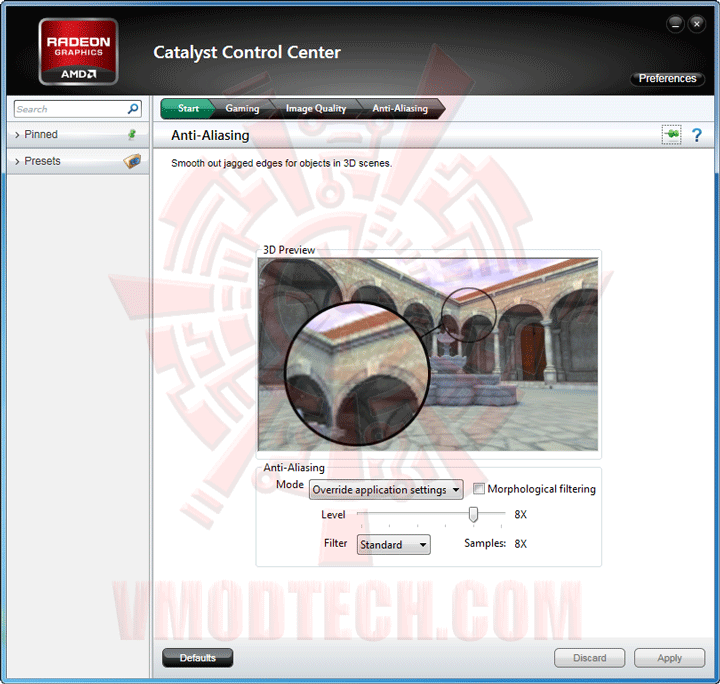

Catalyst Control Center ผมก็ไปปรับให้เป็น AA8X นะครับ เพื่อความเท่าเทียมกันในการเปรียบเทียบ

.

PhysX Enable High

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

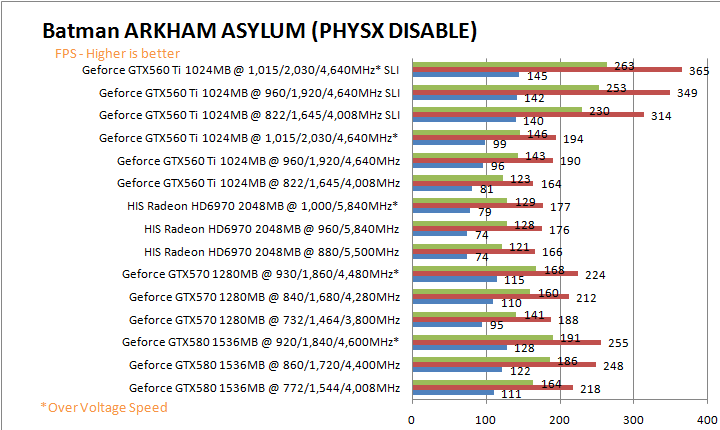

PhysX Disable

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

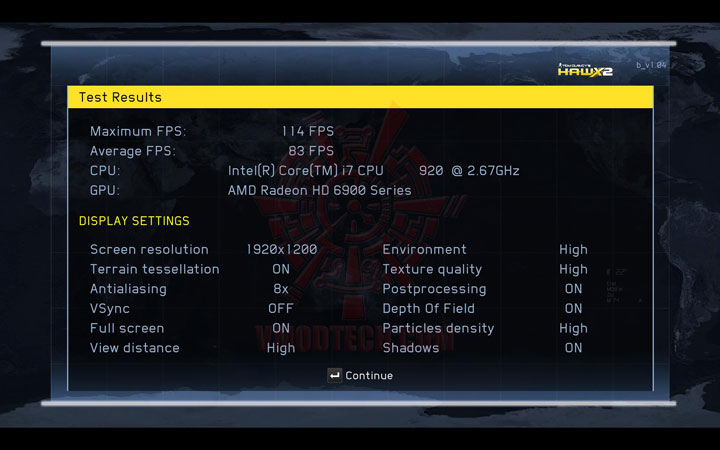

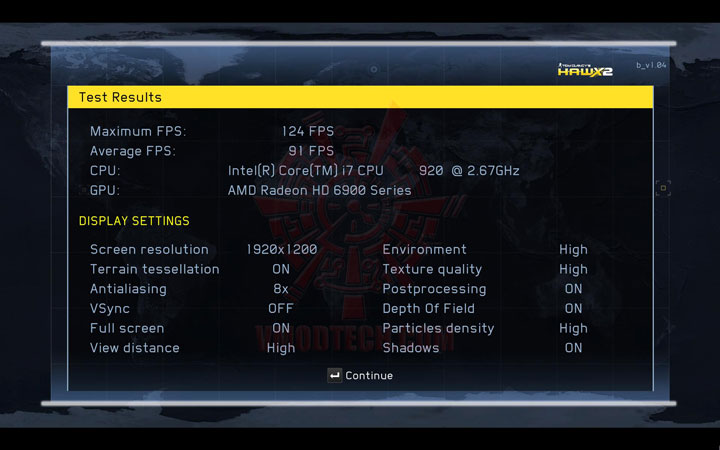

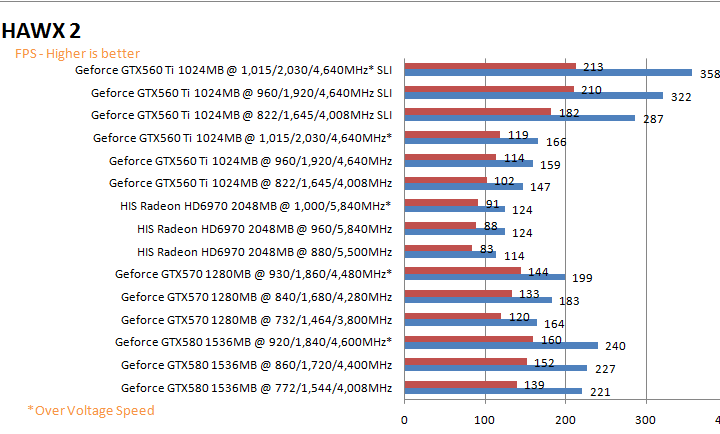

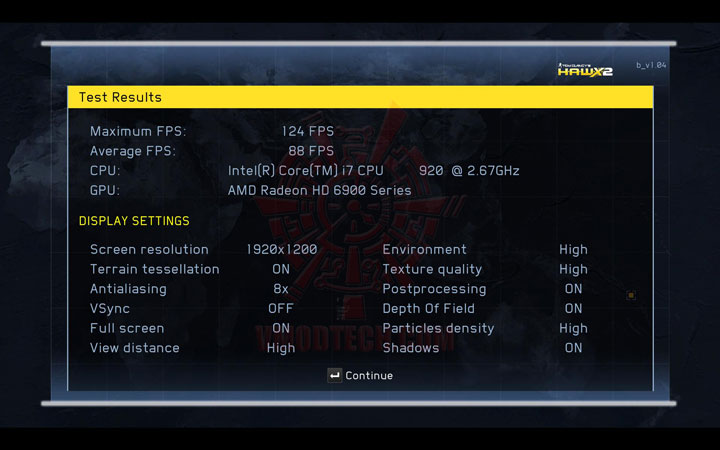

HAWX2 DX11 Benchmark

.

SETTINGS

.

ตามกันมาด้วย HAWX2 แบบอัดสุดๆหมด แถมเปิด Terrain tessellation อีกต่างหาก

.

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

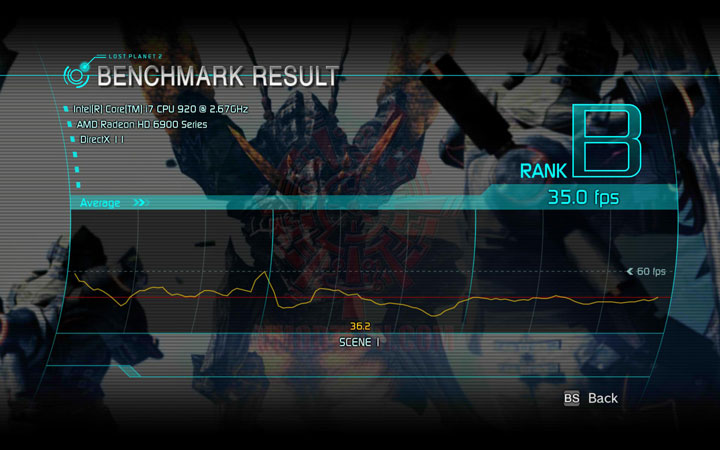

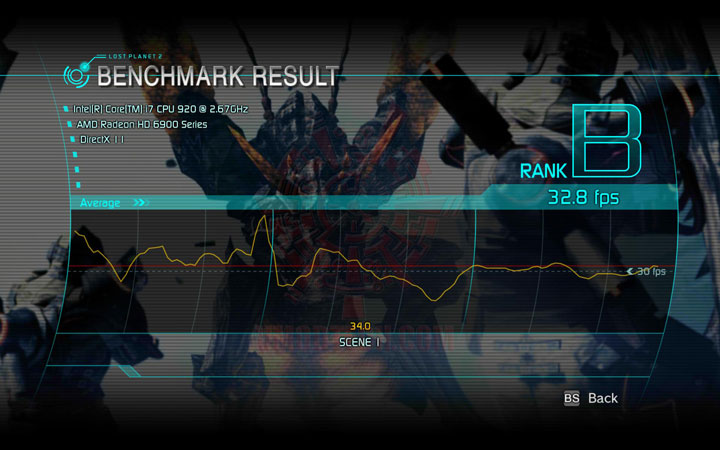

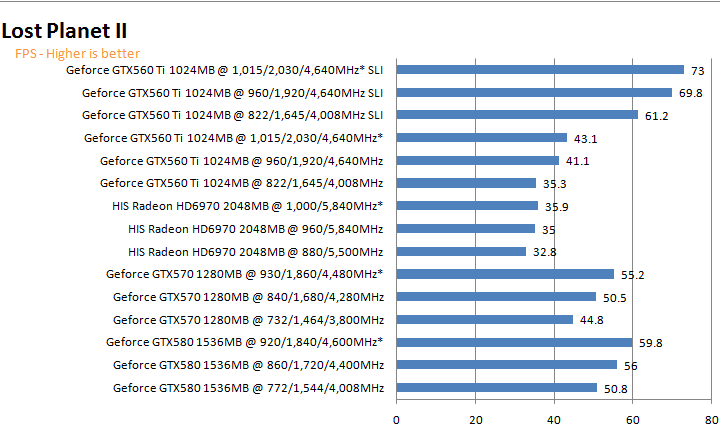

LOST PLANET 2 DX11 Benchmark

.

SETTINGS

.

…ต่อกันด้วย Lost Planet 2 ที่อัดสุดหมดยกเว้น AA จะเปิดแค่ MSAA4X นะครับ เนื่องจากการ์ด NVIDIA ถัดไปที่ 8X จะเป็น CSAA8X ซึ่งการ์ดจาก AMD จะทำไม่ได้นะครับ ทำได้แต่ MSAA8X

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

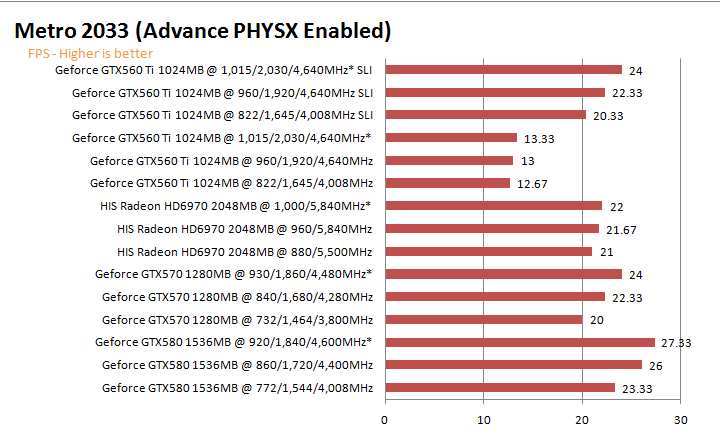

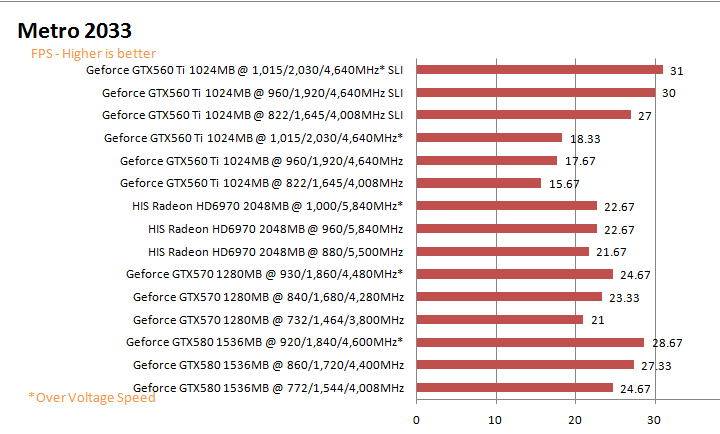

METRO 2033 DX11 Benchmark

SETTINGS @ Advance PhysX Enable

.

SETTINGS @ Advance PhysX Disable

…ปิดท้ายด้วยเกมส์สุดโหดกินสเป็คเครื่องสุดๆอย่าง METRO 2033 ซึ่งผมนั่งดูแล้วไม่รู้ว่าจะไปปิด PhysX ตรงไหนครับ มีแต่เปิด Advance PhysX เพิ่มแค่นั้น ก็เลยเอามาให้ชมกันเท่าที่เห็นก่อน ส่วนทุกอย่างที่เหลืออัดสุดหมดครับ ซึ่งเกมส์เทสต์ตัวนี้ค่า Min Max Framerate จะค่อนข้างแกว่งนะครับ ที่เขานิยมใช้เทียบกันจึงมีแต่ค่าเฉลี่ยหรือ Average Framerate เพียงเท่านั้นครับ

.

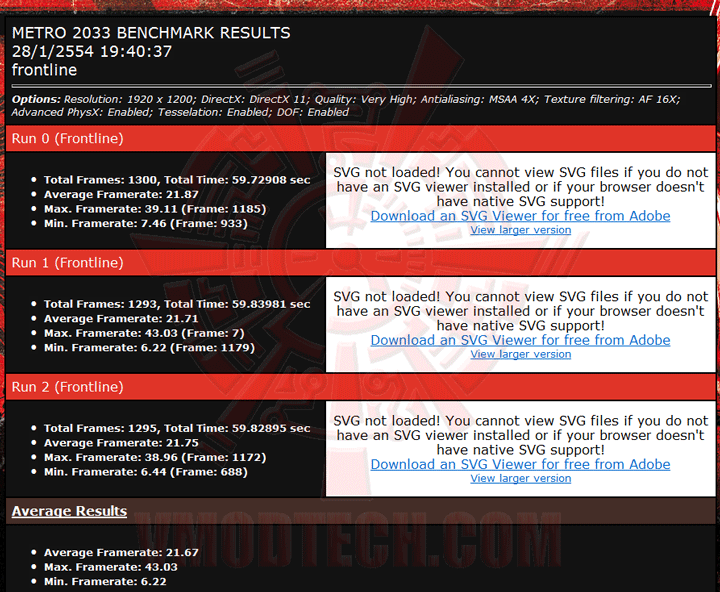

Advance PhysX Enable

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

Advance PhysX Disable

Default clock Speed @ 880/5,500MHz

.

Overclock Speed @ 960/5,840MHz

.

Overclock Speed @ 1,000/5,840MHz (OverVoltage to 1,250mV)

.

Power Consumption

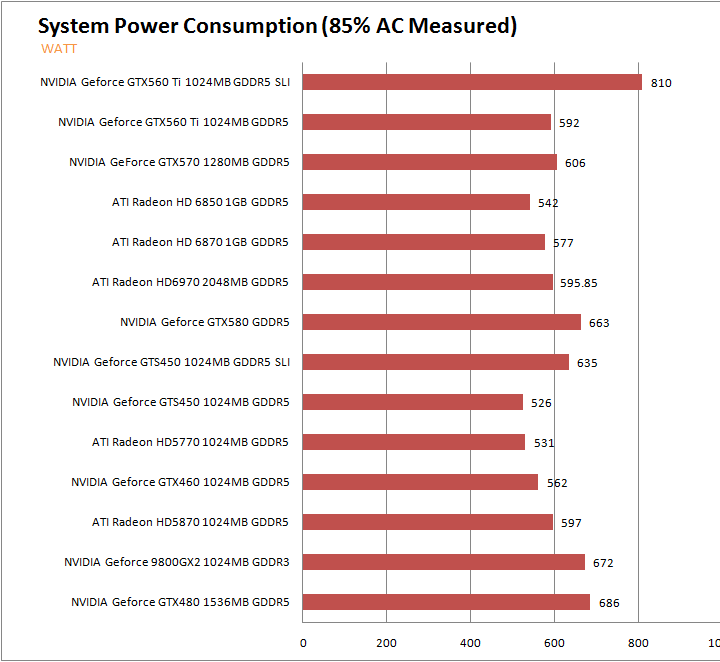

…ปิดท้ายการทดสอบคราวนี้ด้วยการเทสต์ Power Consumption แบบบ้านๆนะครับ อุปกรณ์ก็มีแต่ PLUG-IN Power Monitor อยู่แค่ตัวเดียว ก็จับเสียบกับปลั๊กเทสต์โชว์ไฟ AC Input ของระบบโดยรวมทั้งหมดกันอย่างเดียวนะครับ ซึ่ง Power Supplies ตัวที่ใช้ทดสอบนี้จะได้ 80 Plus Silver Certified ทางผมก็ขอคิดหยาบๆเลยนะครับว่า Power Supplies ตัวนี้ มีประสิทธิภาพในการจ่ายไฟอยู่ที่ 85% และระบบที่เทสต์ก็ยังคงเป็นระบบและความเร็วเท่ากับที่ทดสอบในบทความทั้งหมด ซึ่งก็ทำให้กินไฟมากพอสมควร เพราะว่าใช้ไฟ VCore ขณะ FullLoad สูงสุดถึง 1.520V. ก็ทำให้ระบบโดยรวมกินไฟมากเป็นธรรมดาครับ ไปชมกันการเปรียบเทียบอัตราการกินไฟขณะ FullLoad แบบสุดขีดด้วยซอฟแวร์จากนรก OCCT 3.1.0 Power Supply Mode จับภาพในช่วงที่มีอัตราการกินไฟพีคถึงขีดสุดของแต่ละการ์ด ซึ่งการ์ดที่นำมาเปรียบเทียบจะถูกเทสต์ที่อัตราความเร็วเดิมและไฟเลี้ยงแบบ เดิมๆนะครับ และสุดท้ายการ์ดที่นำมาเปรียบเทียบในการทดสอบนี้จะไม่ครบทุกโมเดลเหมือนกับ ที่นำมาทำการทดสอบเปรียบเทียบไปก่อนหน้านี้นะครับ เนื่องจากมีบางส่วนได้ทะยอยคืนไปบ้างแล้ว ไว้โอกาสถัดๆไปจะพยายามหาหยิบยืมมาเปรียบเทียบให้ครบถ้วนกันอีกทีในภายหลังนะครับ ไปชมผลการเปรียบเทียบกันได้เลยครับ

.

AMD Radeon HD 6970 2GB GDDR5

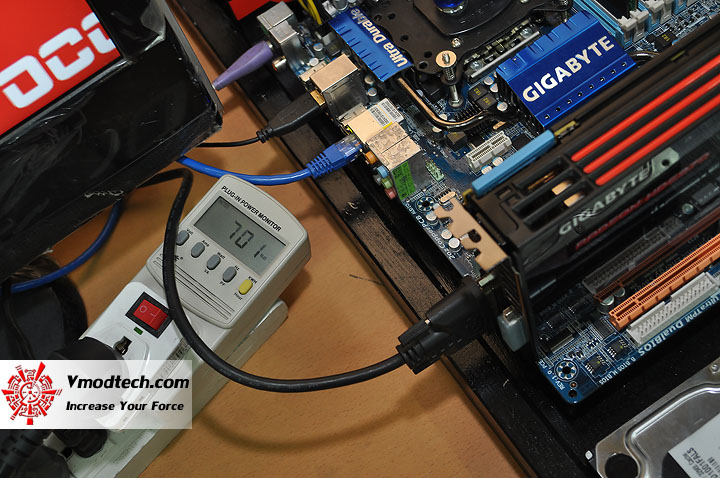

…System ที่ใช้ AMD Radeon HD 6970 2GB GDDR5 ผมจะใช้ของเก่าที่เคยทำไว้มาลงนะครับ เพราะว่าลองดูแล้วผลออกมาแทบจะเท่าๆกันเลย โดยจะมีอัตรา AC Input สูงสุดอยู่ที่ประมาณ 701Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 596Watt

.

NVIDIA GeForce GTX 560 Ti 1024MB GDDR5

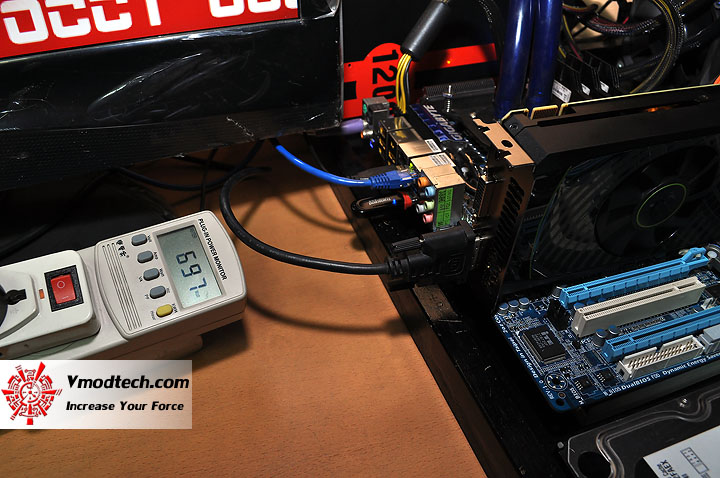

…System ที่ใช้ NVIDIA GeForce GTX 560 Ti 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 697Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 592Watt

.

NVIDIA GeForce GTX 570 1280MB GDDR5

…System ที่ใช้ NVIDIA GeForce GTX 570 1280MB DDR5 จะมีอัตรา AC Input สูงสุดรอบแรกๆอยู่ที่ประมาณ 713Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 606Watt ซึ่ง พอเทสต์ต่อเนื่องไปเรื่อยๆกลับปรากฎว่ากินไฟลดน้อยลงเรื่อยๆจนเหลือแค่ 500-600กว่าวัตต์ AC Input เพียงเท่านั้น ซึ่งคาดว่าน่าจะเกิดจากระบบตัดไฟ Hardware Monitoring Manages Power อัจฉริยะตัวใหม่ของทาง NVIDIA ได้เริ่มทำงานปรับไฟลงนั่นเองครับ งานนี้เลยเอามาเปรียบเทียบอะไรกันไม่ได้มากเลยครับ ซึ่งค่าแว๊บแรกที่เห็นก็พอเอามาเปรียบเทียบได้ว่ากินไฟน้อยกว่า GTX 580-GTX 480 อยู่เยอะพอสมควร แต่เท่าที่ดูจากเว็บไซต์ต่างประเทศ (Techpowerup.com) ที่เขาลองใช้โปรแกรม GPU-Z ตัดการทำงานของเจ้า Hardware Monitoring Manages Power ออก ปรากฎว่าเมื่อเทียบกันระหว่าง GTX 580 และ GTX 480 แล้ว GTX 580 จะกินไฟสุดๆมากกว่า GTX 480 อยู่ระดับหนึ่งครับ ซึ่งถ้าไม่ทำแบบนี้โอกาสที่ GTX 580 จะกินไฟมากกว่า GTX 480 จะไม่มีเลย ดังนั้นผู้ที่คิดจะซื้อ GTX 580 มาใช้ก็น่าจะหมดกังวลปัญหาเรื่องดังกล่าวนี้ไปได้นะครับ ส่วน GTX 570 รุ่นนี้ ไว้โอกาสหน้าผมจะมาทดสอบแบบตัดการทำงานของ Hardware Monitoring Manages Power ให้ชมกันอีกรอบนะครับว่าเมื่อไม่มีระบบดังกล่าวช่วยแล้วจะกินไฟและร้อนขึ้นขนาดไหน

.

NVIDIA GeForce GTX 580 1536MB GDDR5

…System ที่ใช้ NVIDIA GeForce GTX 580 1536MB DDR5 จะมีอัตรา AC Input สูงสุดรอบแรกๆอยู่ที่ประมาณ 780Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 663Watt

.

AMD Radeon HD 6870 1GB GDDR5

…System ที่ใช้ HIS AMD Radeon HD 6870 1GB GDDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 678Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 577Watt

.

AMD Radeon HD 6850 1GB GDDR5

…System ที่ใช้ AMD Radeon HD 6850 1GB GDDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 637Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 542Watt

.

NVIDIA GeForce GTX 480 1536MB GDDR5

…System ที่ใช้ NVIDIA GeForce GTX 480 1536MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 807Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 686Watt

.

NVIDIA GeForce 9800GX2 1024MB GDDR3

…System ที่ใช้ NVIDIA GeForce 9800GX2 1024MB DDR3 จะมีอัตรา AC Input อยู่ที่ประมาณ 791Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 672Watt

.

ATI Radeon HD 5870 1024MB GDDR5

…System ที่ใช้ ATI Radeon HD 5870 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 702Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 597Watt

.

NVIDIA GeForce GTX 460 1024MB GDDR5

…System ที่ใช้ NVIDIA GeForce GTX 460 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 661Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 562Watt

.

ATI Radeon HD 5770 1024MB GDDR5

…System ที่ใช้ ATI Radeon HD 5770 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 625Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 531Watt

.

NVIDIA GeForce GTX 450 1024MB GDDR5

…System ที่ใช้ NVIDIA GeForce GTX 450 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 807Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 526Watt

.

NVIDIA GeForce GTX 450 1024MB GDDR5 SLI

…System ที่ใช้ NVIDIA GeForce GTX 450 1024MB DDR5 SLI จะมีอัตรา AC Input อยู่ที่ประมาณ 747Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 635Watt

.

Conclusion

…ก็มาถึงบทสรุปปิดท้ายกันแล้วนะครับสำหรับการ์ด HIS AMD Radeon HD 6970 2GB GDDR5 ตัวนี้ ก็แรงระเบิดกันไปเลยนะครับ กับเกมส์ในยุคปัจจุบันนี้ DX11 Tessellation ที่แรงขึ้นกว่ารุ่นเก่าของทาง AMD เองอย่างเห็นได้ชัด HDMI 1.4a ก็มีมาให้กันครบๆ กินไฟก็น้อย ส่วนประสิทธิภาพโดยรวมทางด้าน 3D Gaming ก็แรงคุ้มค่าคุ้มราคาดีครับ เพราะว่าราคาค่าตัวของ HIS ตัวนี้ จะตกอยู่ที่ประมาณ 11,XXXบาทเพียงเท่านั้น ก็ถือว่าเป็นอีกตัวเลือกหนึ่งที่ดีเลยครับสำหรับคนที่มีงบประมาณสำหรับกราฟฟิคการ์ดที่อยู่ในระดับนี้ และสำหรับบทความนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในบทความหน้า สวัสดีครับ

.

.

ขอขอบคุณ

บริษัท เอสเทรค (ประเทศไทย) จำกัด
STREK ( THAILAND ) CO., LTD.
1534, 1536 ซอยอินทามระ 26/1 ถนนสุทธิสารวินิจฉัย แขวงดินแดง เขตดินแดง กรุงเทพมหานคร 10400
โทร. (662) 276-3339 begin_of_the_skype_highlighting (662) 276-3339 end_of_the_skype_highlighting, 276-3332 แฟ็กซ์ (662) 693-9303
1534, 1536 Soi Inthamara 26/1, Suthisan – Vinichai Road, Dindaeng, Bangkok 10400 Thailand .
Tel. (662) 276-3339, 276-0332 Fax. (662) 693-9303

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
