Intel DZ77GA-70K Intel Z77 Motherboard

/ บทความโดย: tpp , 24/05/2012 20:42, 9,888 views / view in EnglishEN
«»
Share

.

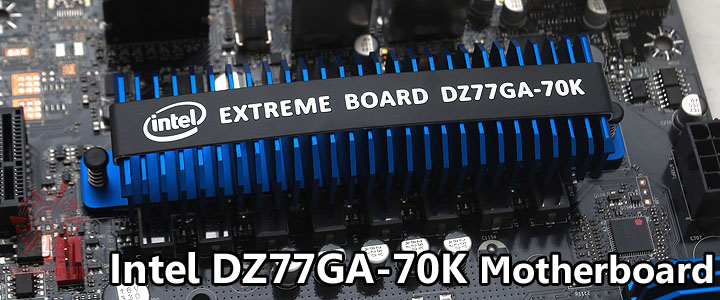

main Intel DZ77GA 70K Intel Z77 Motherboard

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน วันนี้ยังคงต่อเนื่องกับ Motherboard socket LGA1155 Z77 กันอีกซักบอร์ดต่อเนื่องครับ โดยวันนี้เราหยิบเอา Intel DZ77GA-70K Intel Z77 ซึ่งเป็น Motherboard จากค่าย Intel เองเลยมารีวิวให้ได้ชมกันครับ รายละเอียดจะเป็นอย่างไรนั้นตามมาเลย

INTEL Website

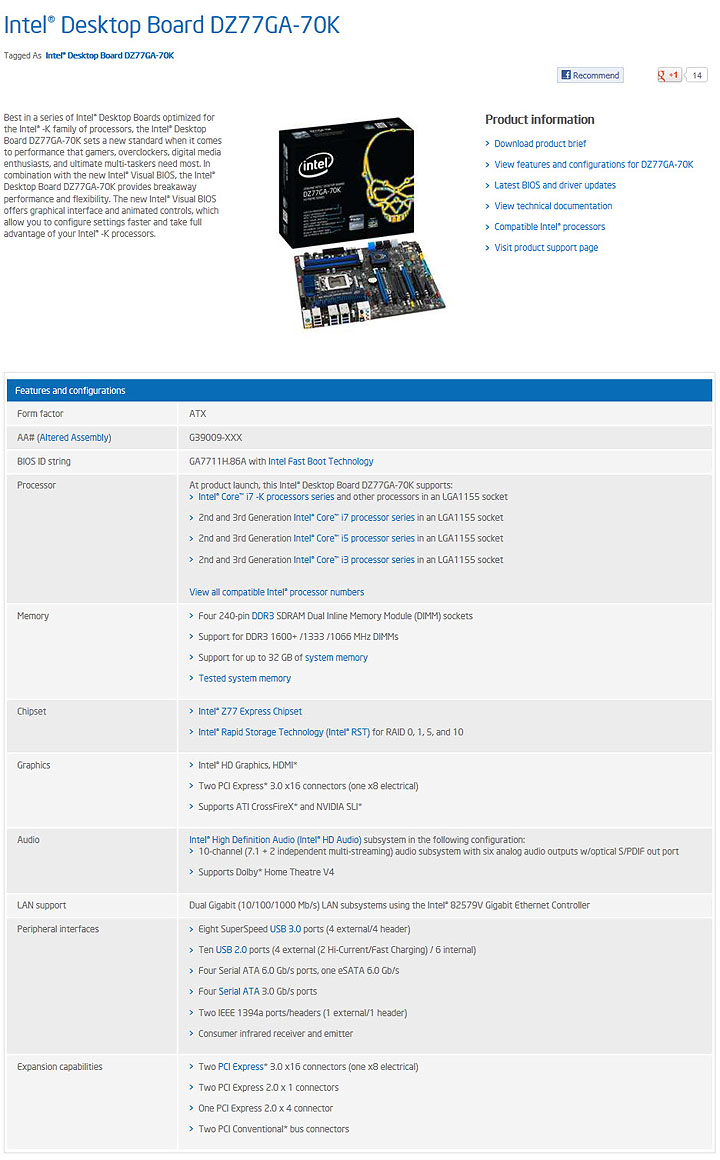

5 24 2012 8 09 19 pm Intel DZ77GA 70K Intel Z77 Motherboardรายละเอียด Intel DZ77GA-70K Intel Z77 จากหน้าเว็บของ Intel เองนั้นบอกรายละเอียดได้อย่างครบถ้วนให้ User ได้ทราบกันเลย

..

————————————————–

.

Mother Board Appearance

.

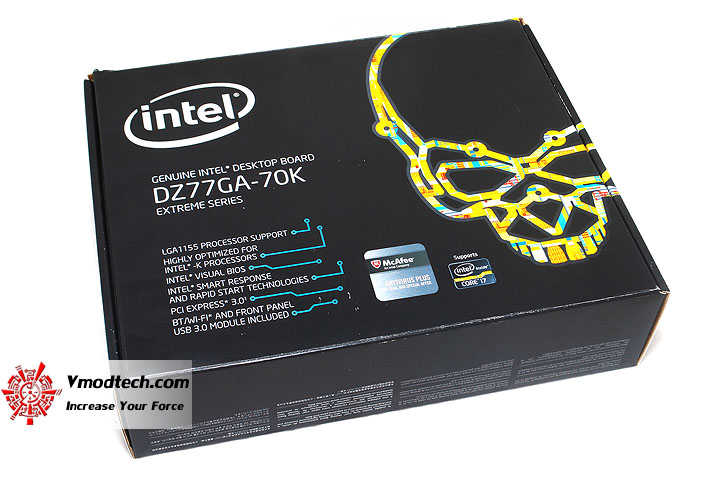

dsc 3765 Intel DZ77GA 70K Intel Z77 Motherboardกล่องก็เป็นสีเข้มๆเด่นด้วยโลโก้หัวกระโหลกที่บ่งบอกว่าเป็นบอร์ดสำหรับนัก Overclock จากค่าย Intel เลย

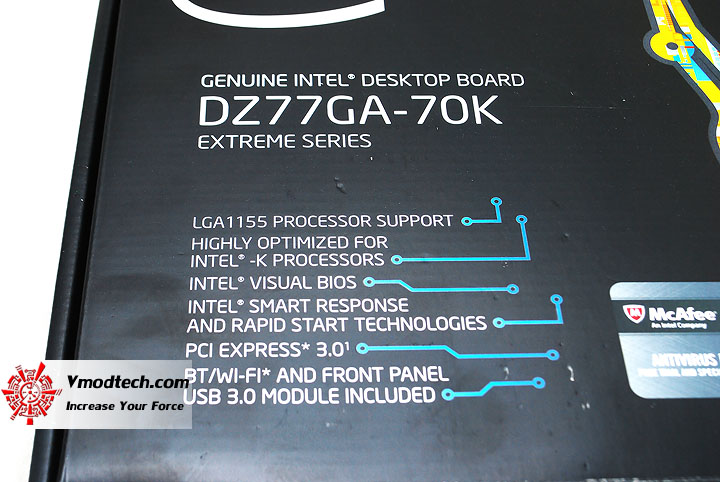

dsc 3766 Intel DZ77GA 70K Intel Z77 Motherboardฟีเจอร์หลักของบอร์ดครับ ออกแบบมาสำหรับ CPU แบบ K ที่่สามารถปรับตัวคูณได้ รวมถึง Bluetooth/WiFi พร้อม Front Panel ครับ

dsc 3767 Intel DZ77GA 70K Intel Z77 Motherboardเปิดฝากล่องมาแล้ว

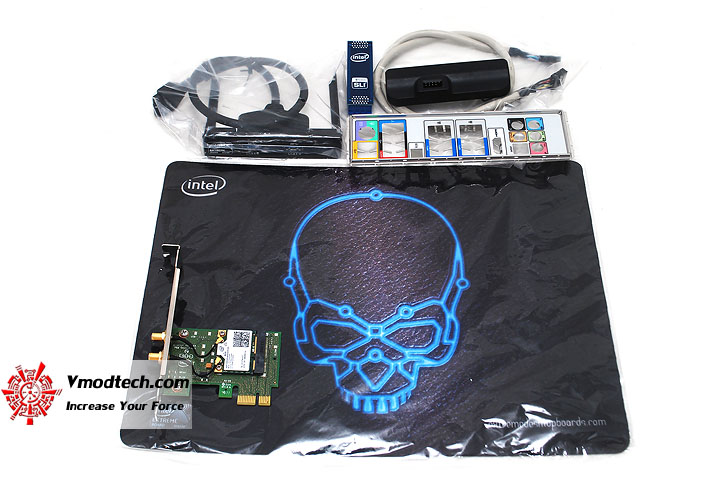

dsc 3768 Intel DZ77GA 70K Intel Z77 Motherboardอุปกรณ์ที่มากับกล่องครับ

I/O Shield
1 x SLI bridge
USB 3.0 Front Panel และแผ่นรอง Mouse งามเลย
Wireless PCIE card

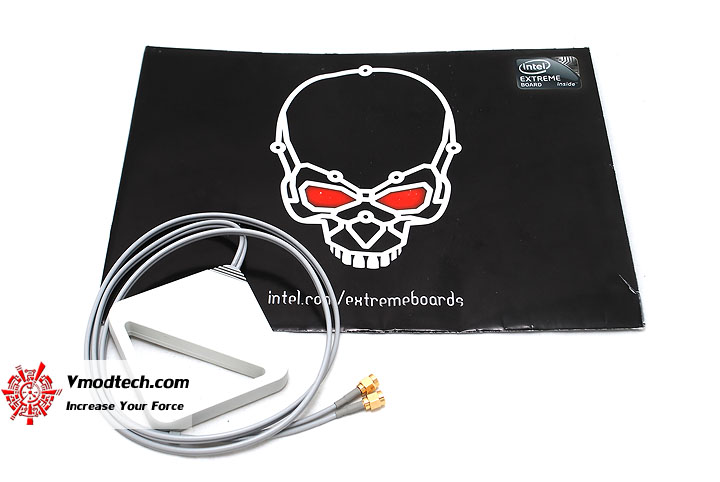

dsc 3769 Intel DZ77GA 70K Intel Z77 Motherboard

ส่วนนี้จะเป็นเสา WiFi กับคู่มือ

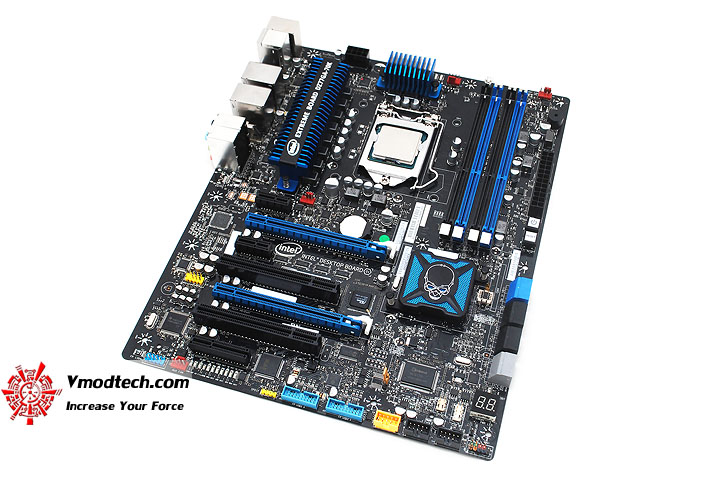

dsc 3770 Intel DZ77GA 70K Intel Z77 Motherboardบอร์ดตัวเต็มที่มีขนาดมาตรฐาน ATX

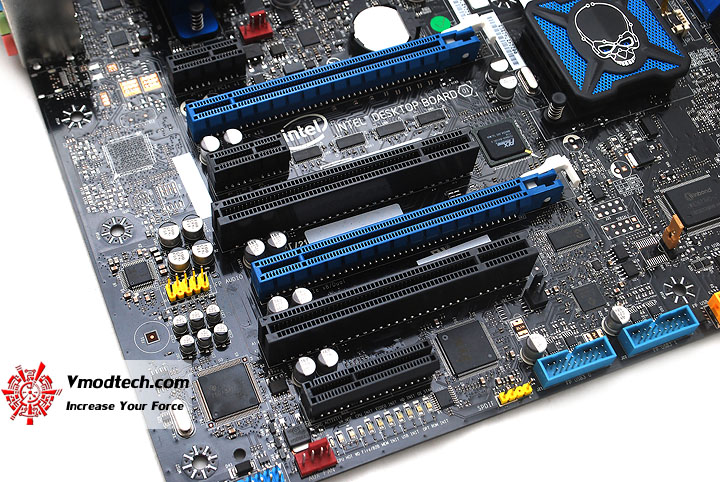

dsc 3772 Intel DZ77GA 70K Intel Z77 MotherboardPCI Express Slot SLI ได้ CF ได้ครับ

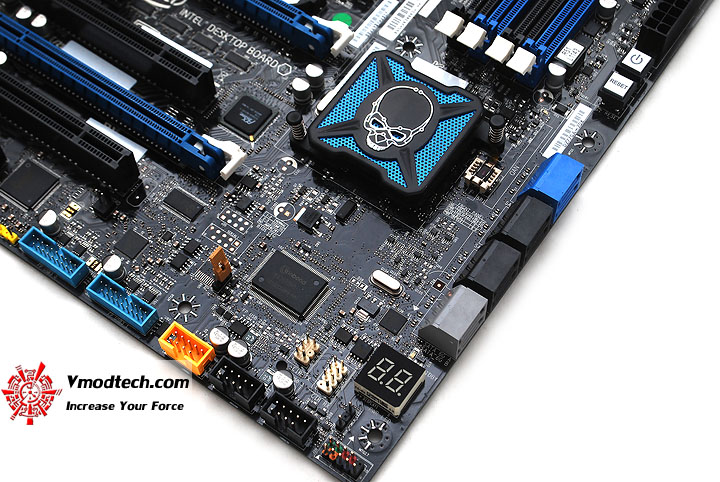

dsc 3773 Intel DZ77GA 70K Intel Z77 Motherboardมี Heatsink ของ Chipset บริเวณด้านขวาล่างของบอร์ดเป็นจุดสนใจครับ งดงาม ด้านล่างขวาก็จะเป็น Debug LED ค่อยอ่านสภาพการทำงานของบอร์ด

.

————————————————–

.

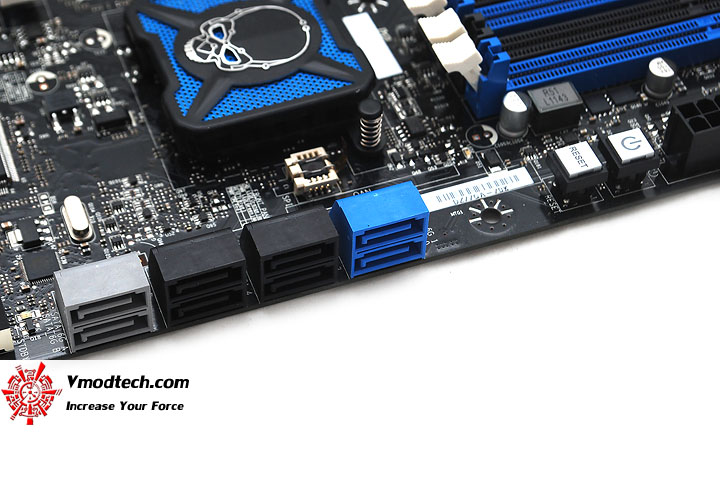

dsc 3775 Intel DZ77GA 70K Intel Z77 MotherboardSATA Port บนบอร์ดนั้นก็จะมี SATA 6 Gb/s สี่ช่องครับ สีฟ้า (Z77 chipset) และสีเทาอีกสอง ส่วนสีดำที่เห็นจะเห็น SATA 3Gb/s

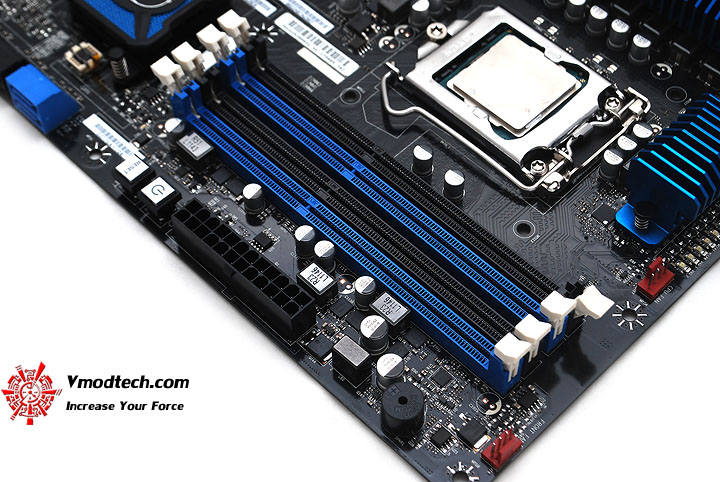

dsc 3776 Intel DZ77GA 70K Intel Z77 MotherboardSlot Ram แบบ DDR3 มากันสี่ช่องเสียบแบบ Dual Channel ตามสเปก สามารถรองรับความจุได้สูงสุด 32GB และความเร็วที่รองรับก็ DDR3 1600+ /1333 /1066 MHz 1600+ นี่ก็คือจัดไปได้ตามกำลังของ Ram เลยครับ

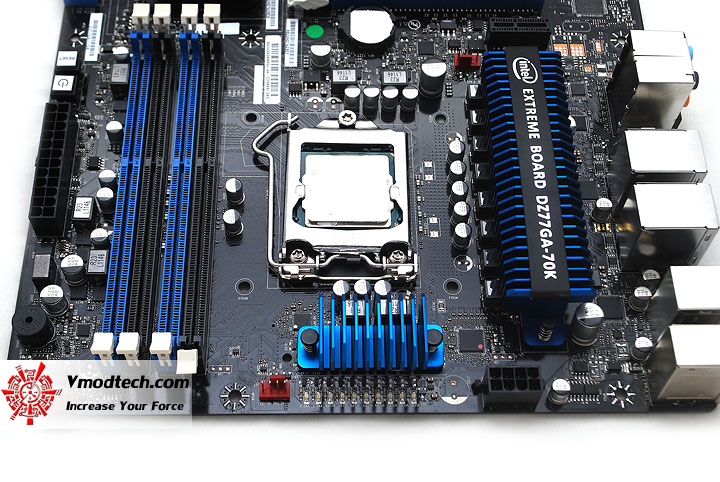

dsc 3777 Intel DZ77GA 70K Intel Z77 Motherboardมุมมองจากด้านหัวของบอร์ดบริเวณภาคจ่ายไฟ โดยที่ Socket จะเป็น Foxxcon

dsc 3778 Intel DZ77GA 70K Intel Z77 MotherboardHeatsink ภาคจ่ายไฟที่มีการออกแบบเป็นเอกลักษณ์ของ Intel พร้อมกับมีชื่อรุ่น เท่ห์จริงๆ

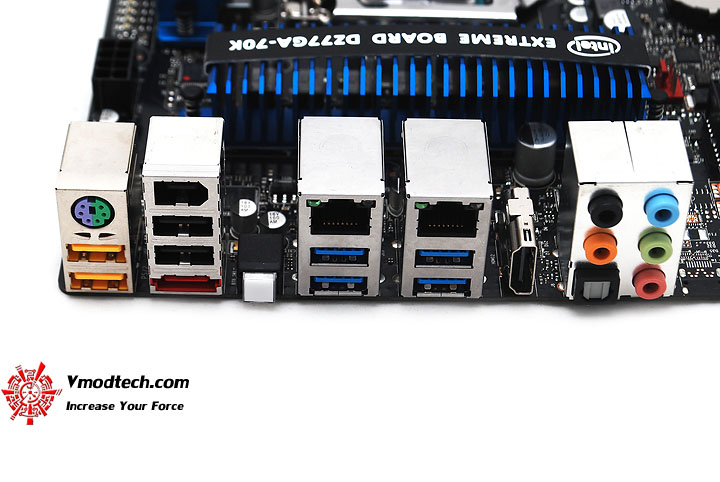

dsc 3780 Intel DZ77GA 70K Intel Z77 Motherboard.ด้านท้ายบอร์ดครับบรรจุมาเพียบ ในส่วนของ Display Output บนบอร์ด Intel DZ77GA-70K Intel Z77 นั้นจะเป็น HDMI นะครับ

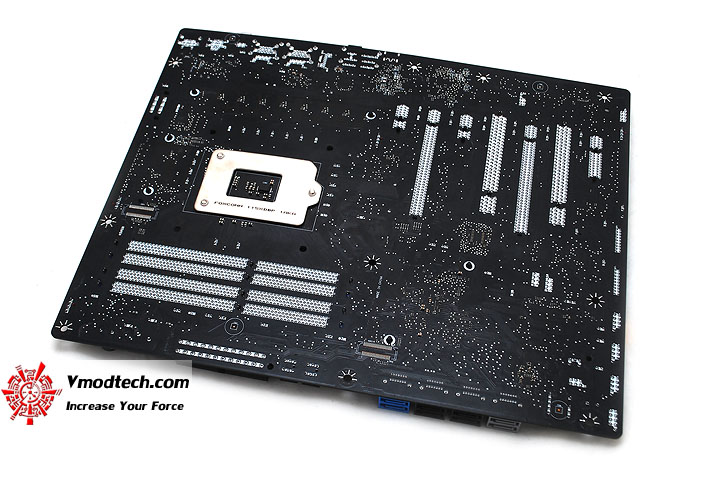

dsc 3781 Intel DZ77GA 70K Intel Z77 Motherboardด้านหลังบอร์ดครับ ตัว PCB จะเป็นสีเข้มด้านๆสวยงามดี

.

————————————————–

.

System Configuration

SYSTEMS
.CPU ..Intel Core i7 3770K Ivy Bridge
.Motherboard ..Intel DZ77DA-70K Intel Z77 Motherboard
.Memory ..G.SKILL RipjawsZ F3-17000CL9-4GBZH 4GB x 2
.Graphic Card ..NVIDIA GTX580
.Harddisk ..OCZ Octane 128 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..Thermaltake Toughpower 1500 Watt
.Operating System. ..Windows 7 Ultimate 64-bit

ภาพของชุดทดสอบนี้

dsc 0127 Intel DZ77GA 70K Intel Z77 Motherboard

dsc 0128 Intel DZ77GA 70K Intel Z77 Motherboardสวยงามไม่มีที่ติเหมือนกันนะเนี่ย

CPUZ Detail

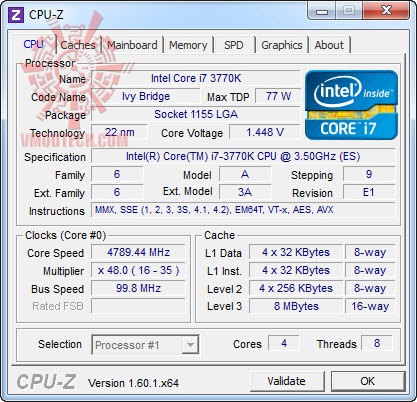

cpu1 Intel DZ77GA 70K Intel Z77 MotherboardExtreme Motherboard แล้วจะเล่นเดิมๆก็จะดูกระไรอยู่ครับ จัดไปเล็กน้อยแบบที่รันผ่านทุกการทดสอบแบบสบายๆที่ 4.8 GHz

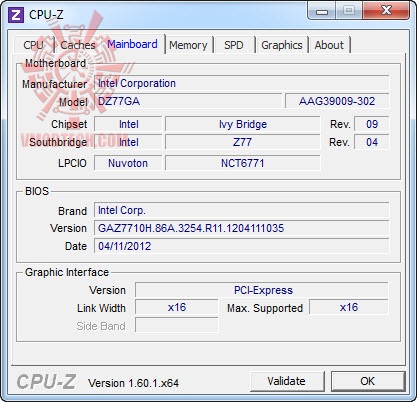

cpu3 Intel DZ77GA 70K Intel Z77 Motherboard.

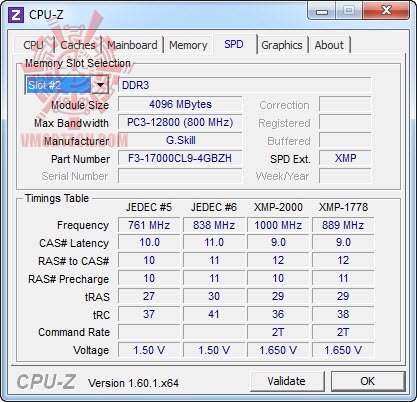

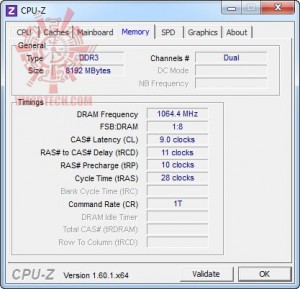

cpu4 300x289 Intel DZ77GA 70K Intel Z77 Motherboard .. cpu5 300x289 Intel DZ77GA 70K Intel Z77 Motherboard

บัสแรมวันนี้ขอวิ่งที่ 2133 นะครับ อิอิ ก

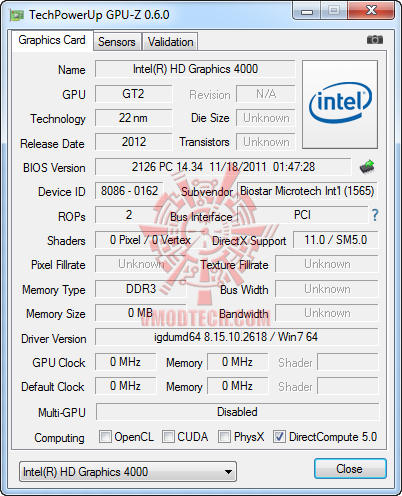

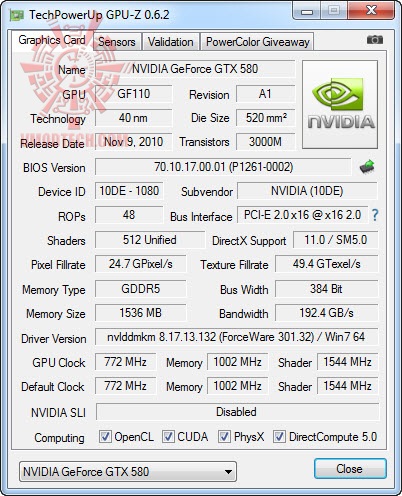

gpuz Intel DZ77GA 70K Intel Z77 Motherboardการ์ดจอที่ร่วมเทสครับเป็น NVIDIA GTX580 คู่บุญของผมปีกว่ามาแล้ว

.

————————————————–

.

.SuperPI Suites

SuperPI 1M, 32M Single Thread

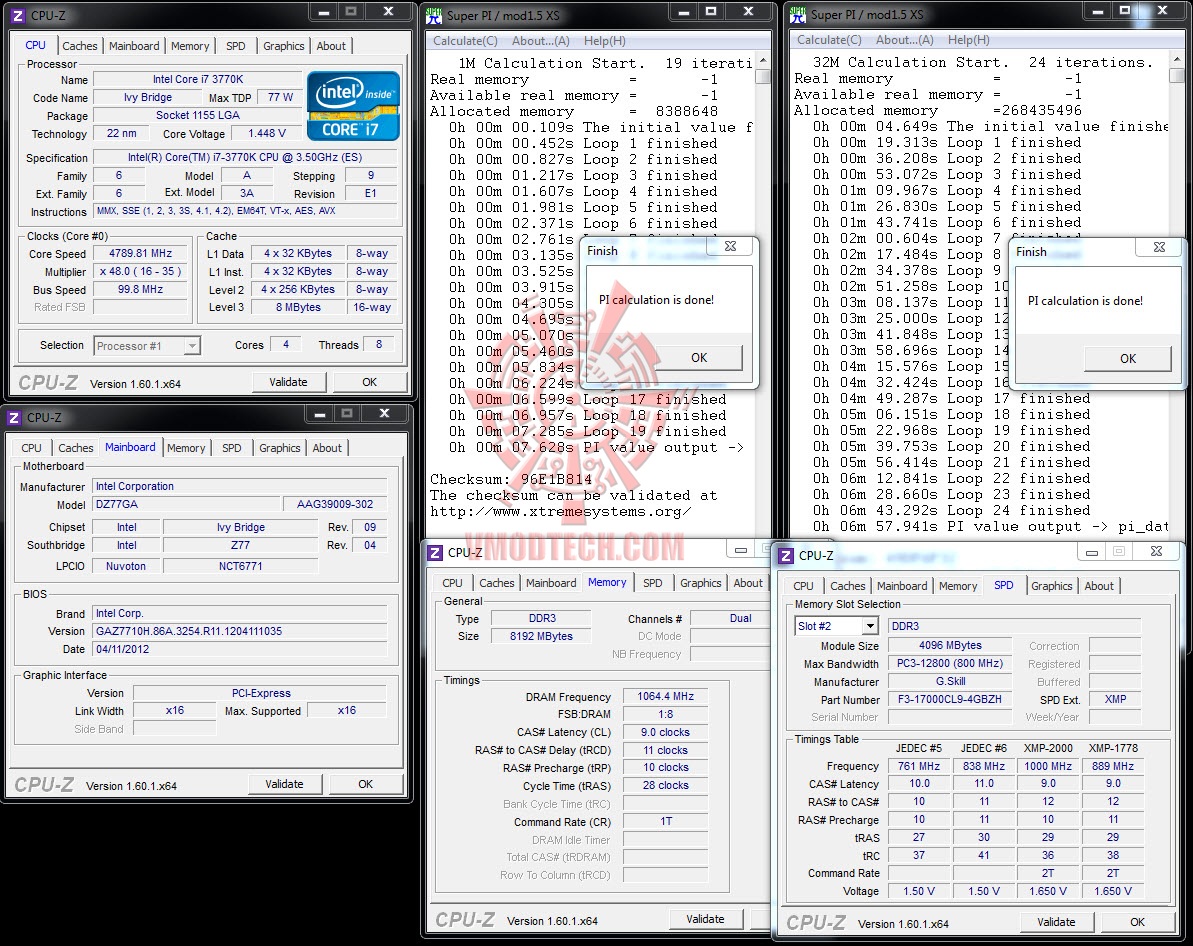

5 22 2012 10 45 37 pm 720x570 Intel DZ77GA 70K Intel Z77 MotherboardSuperPI Series แบบ Single Thread นั้นแรงเป็นทุนเดิมแม้จะวิ่งด้วยความเร็วแค่ 4.8 GHz เท่านั้น

SuperPI 32M Multi Thread

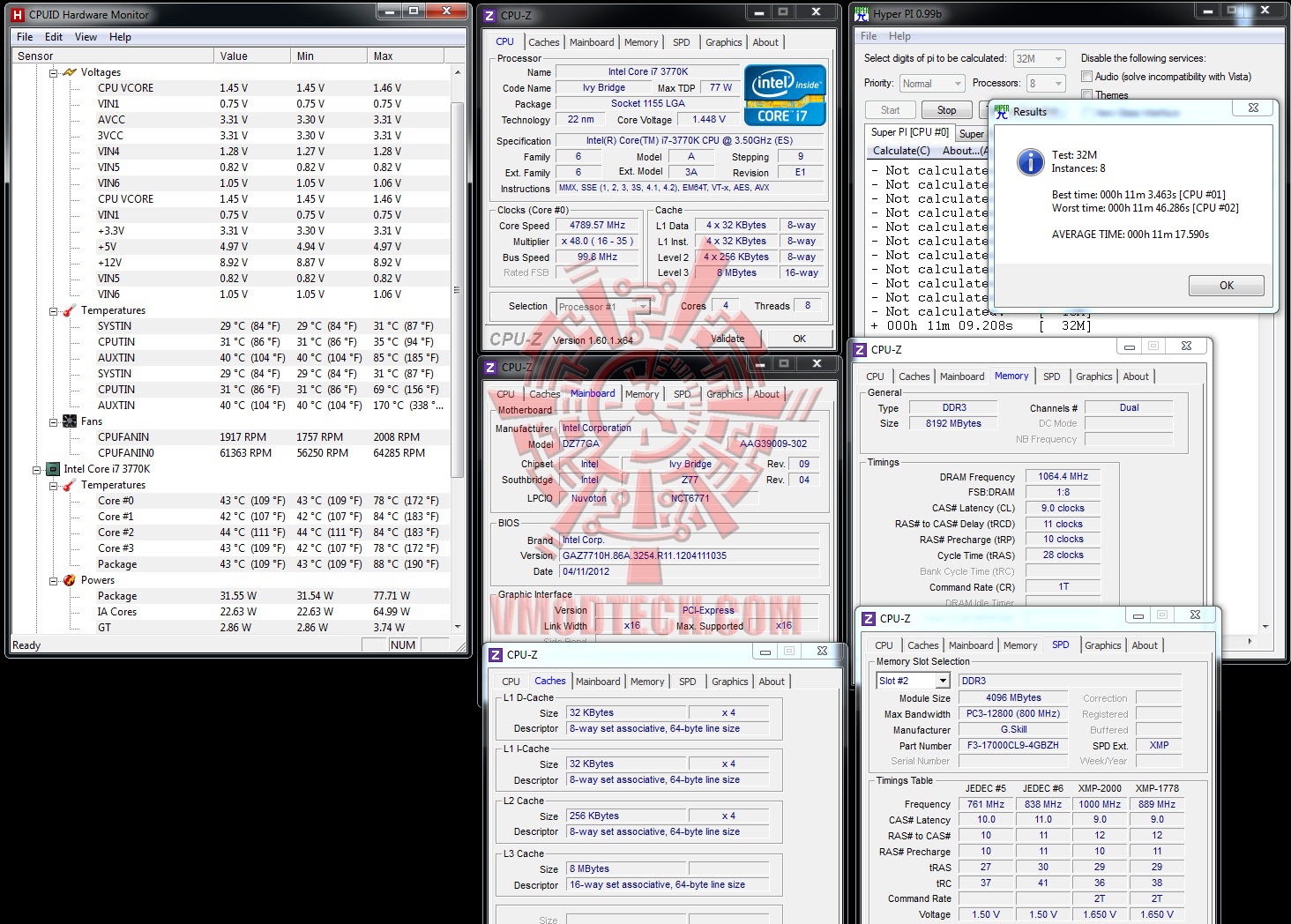

32 720x515 Intel DZ77GA 70K Intel Z77 MotherboardHyperPI 32M multi thread ผ่านไปอย่างมีเสถียรภาพครับ กับความร้อนที่ CPU ที่อ่านโดย Hardware Monitor ก็สูงสุดที่ 88 เอง

PCMark 7

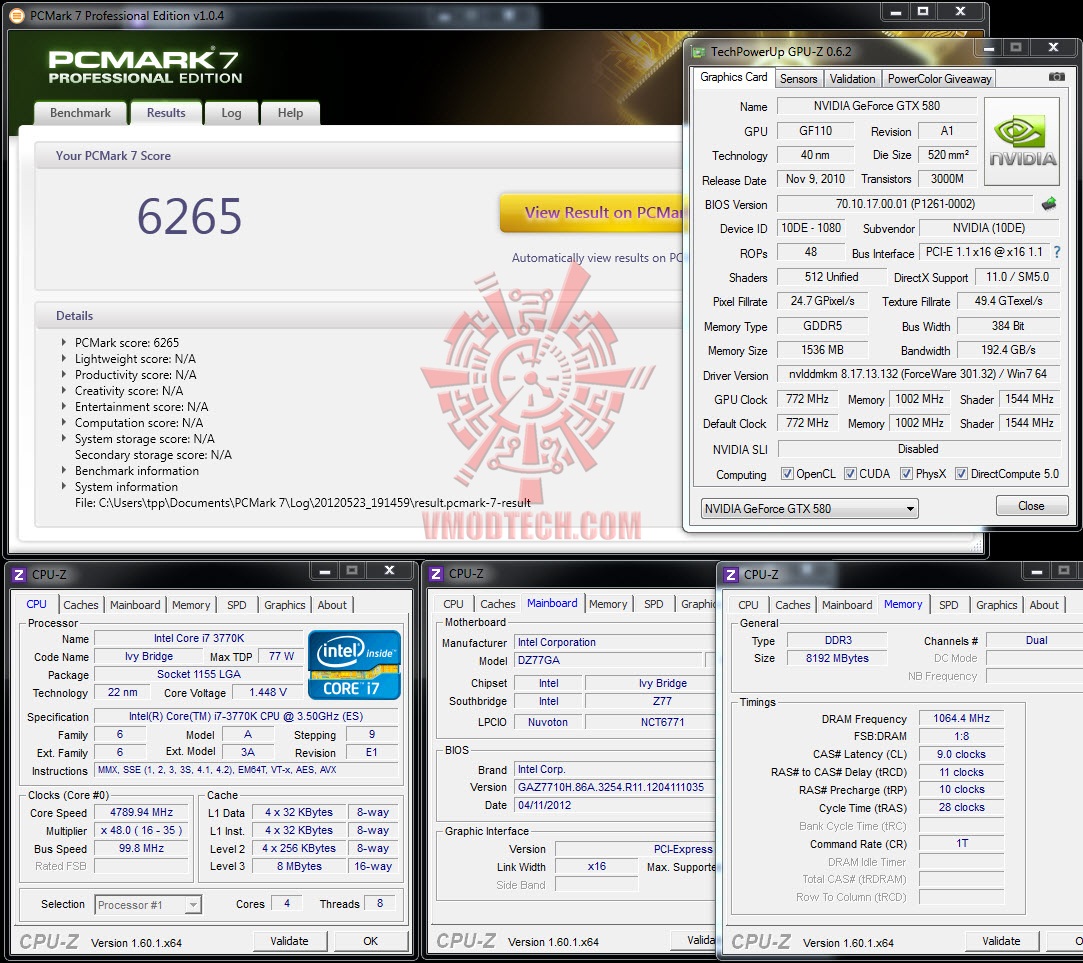

5 23 2012 7 32 27 pm 720x640 Intel DZ77GA 70K Intel Z77 Motherboardคะแนนหกพันนิดๆบน PCMark 7
.

Cinebench R11.5

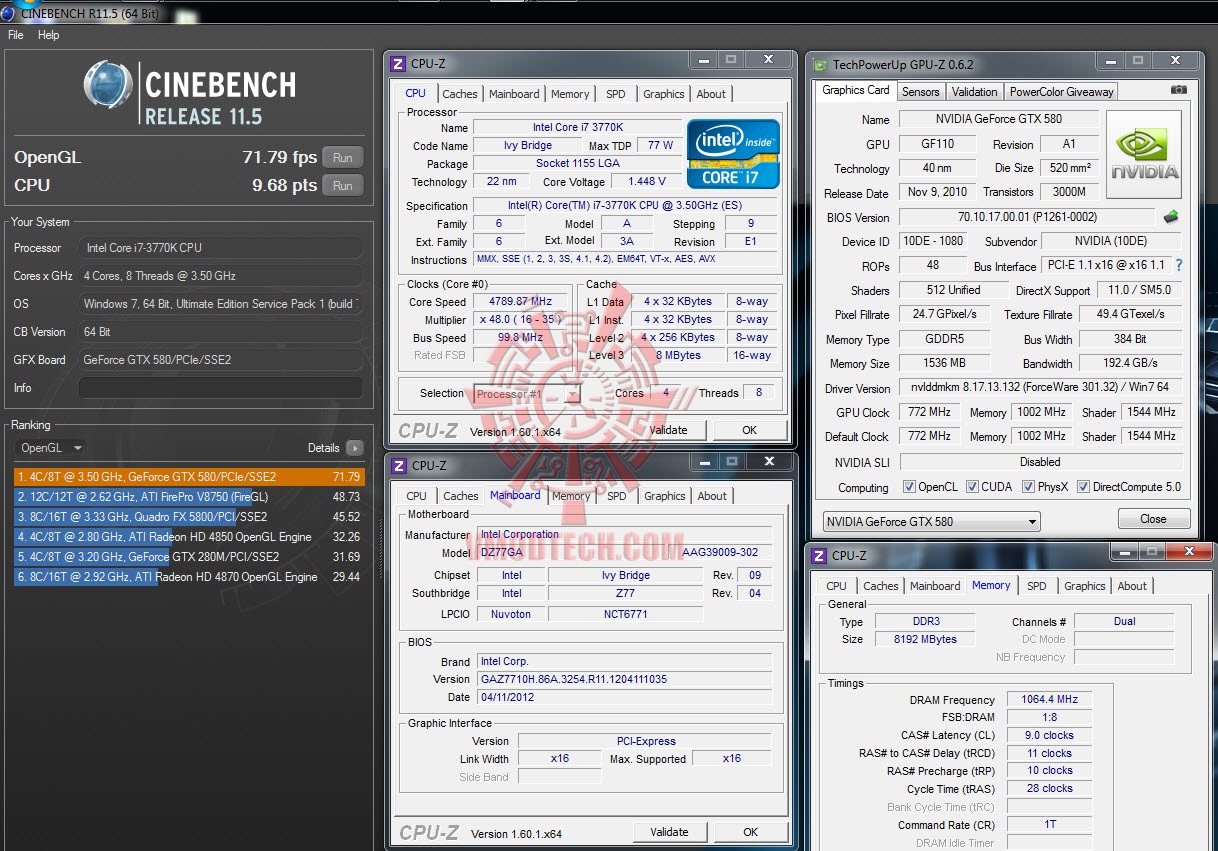

5 22 2012 10 50 05 pm 720x503 Intel DZ77GA 70K Intel Z77 Motherboard

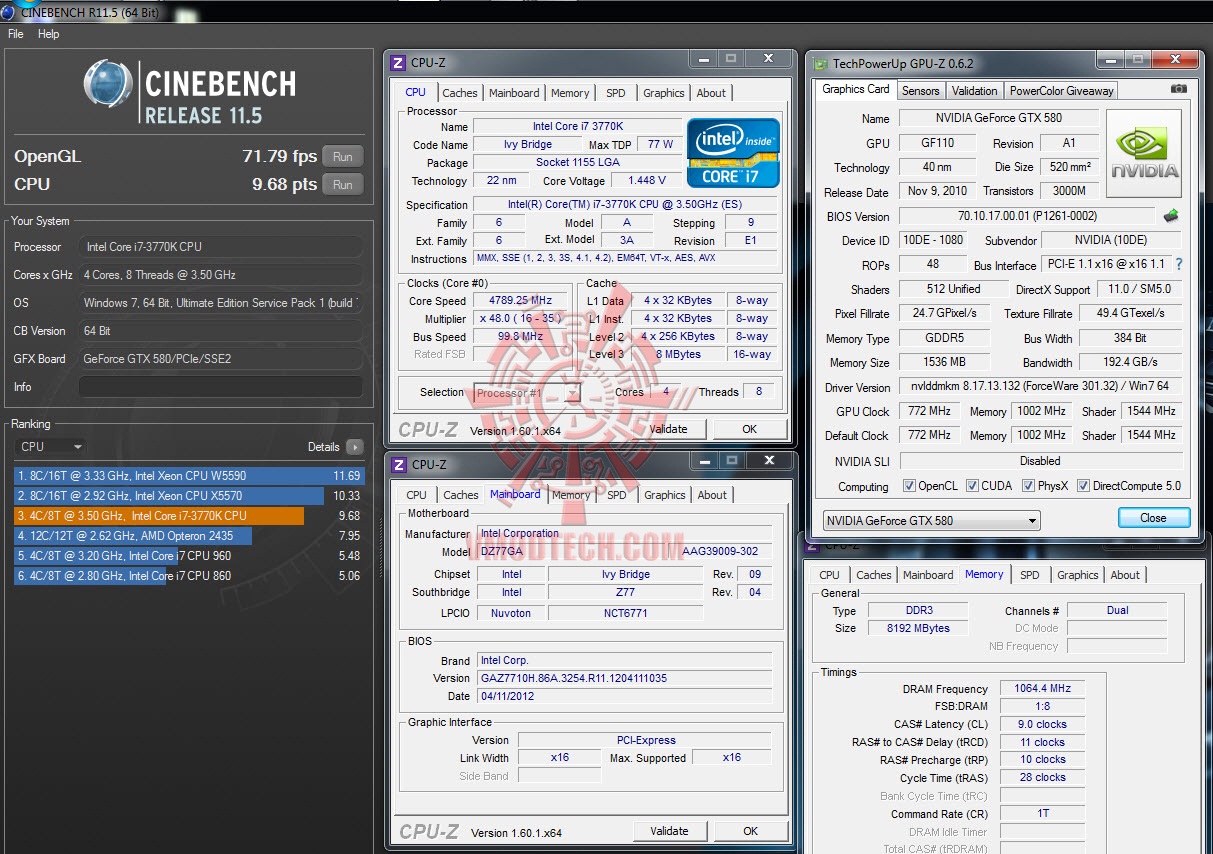

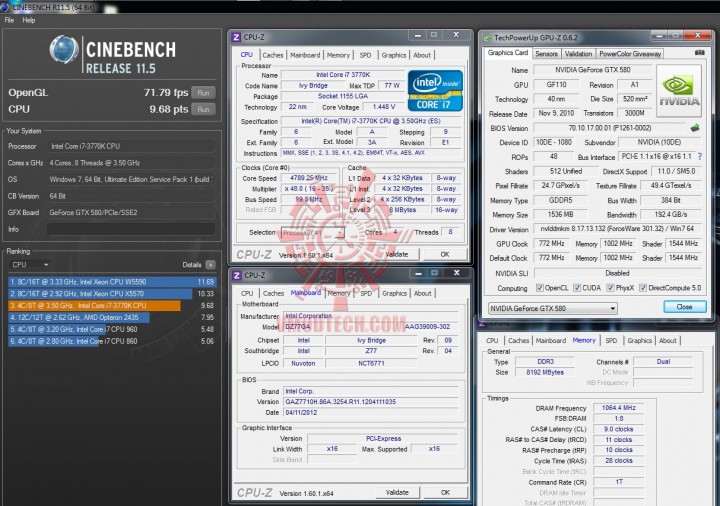

5 22 2012 10 51 36 pm 720x506 Intel DZ77GA 70K Intel Z77 Motherboardเร็วพอควรเลยสำหรับ Cinebench 11.5 คะแนนของ CPU นั้นอยู่ที่ 9.68 fts เลยนะครับ สุดยอด

WinRAR Benchmark

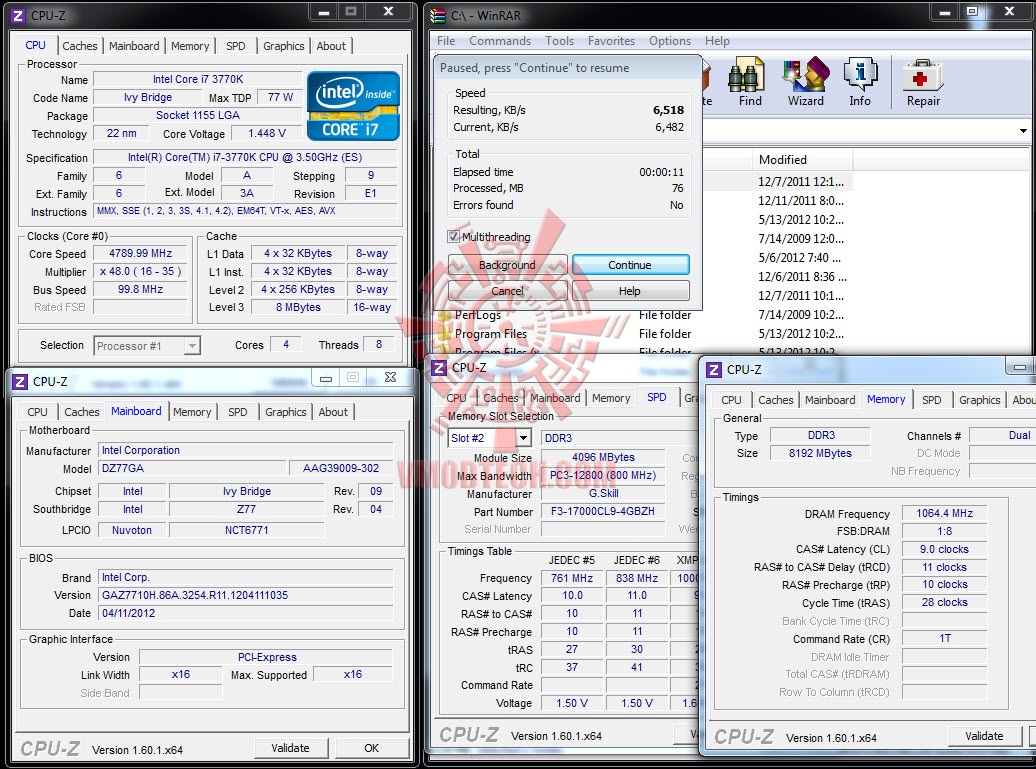

5 22 2012 11 01 51 pm 720x534 Intel DZ77GA 70K Intel Z77 Motherboardหกพันห้า แรงงงง

.

————————————————–

.
wPrime Benchmark

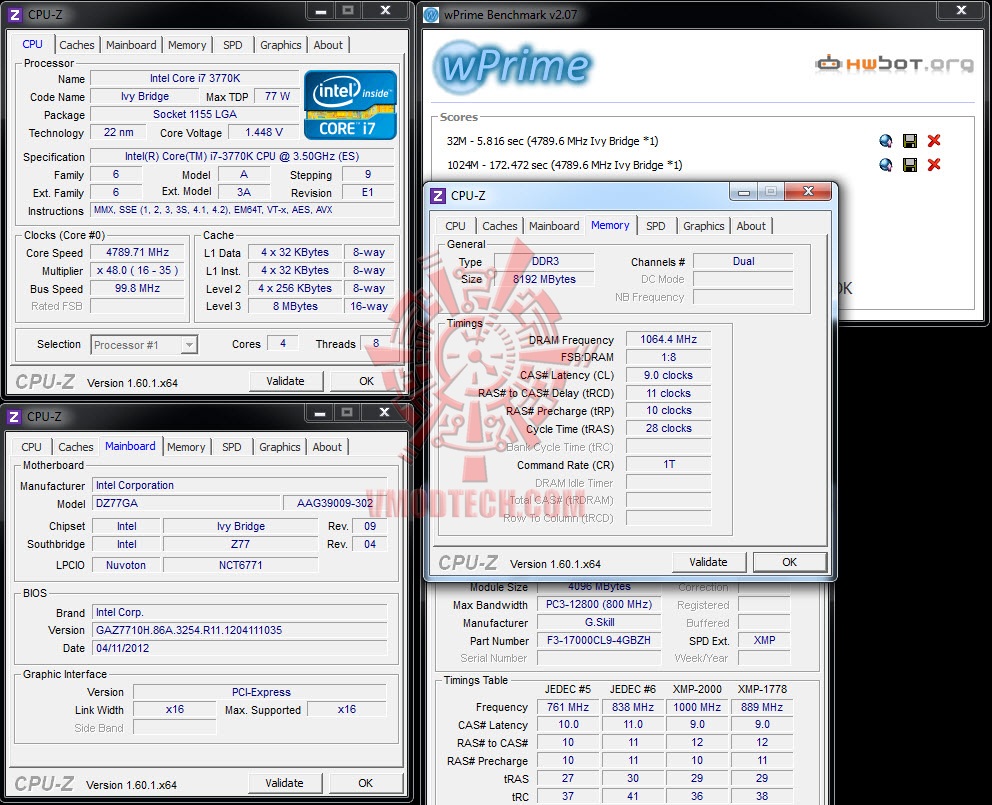

5 23 2012 8 00 17 pm 720x584 Intel DZ77GA 70K Intel Z77 Motherboardแรงอีกแล้ว

AIDA64 Cache and Memory

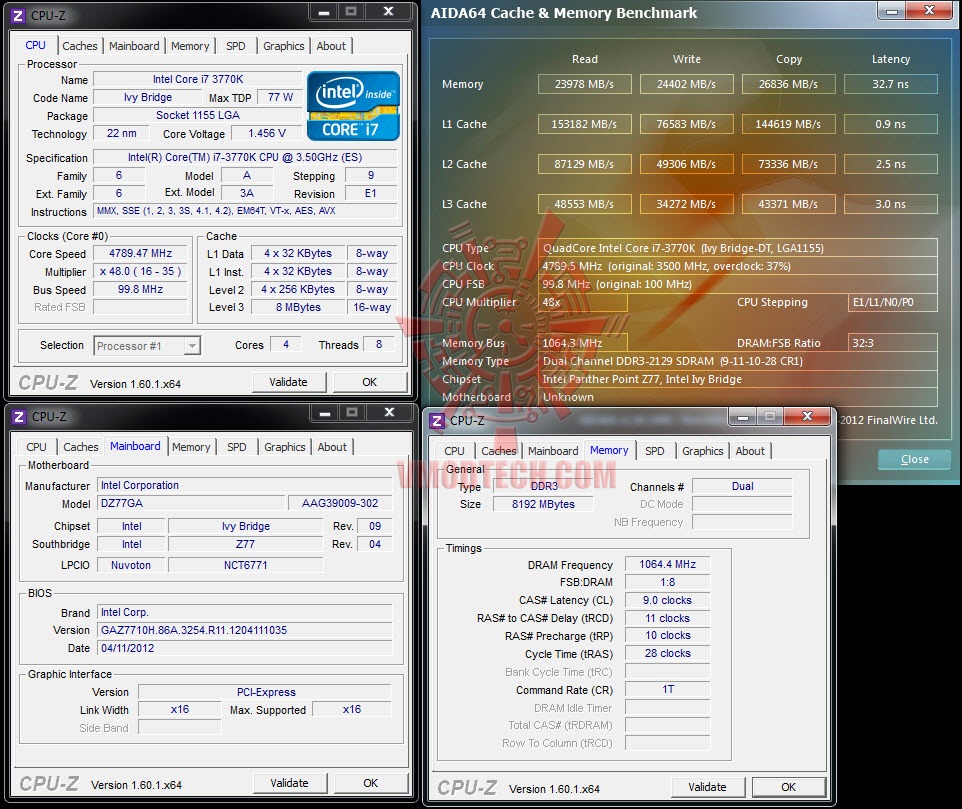

5 23 2012 7 14 36 pm 720x605 Intel DZ77GA 70K Intel Z77 Motherboardหูย Mem Read เกือบ 24000 แนะ แรงจากไหนนะ

X264 FHD Benchmark

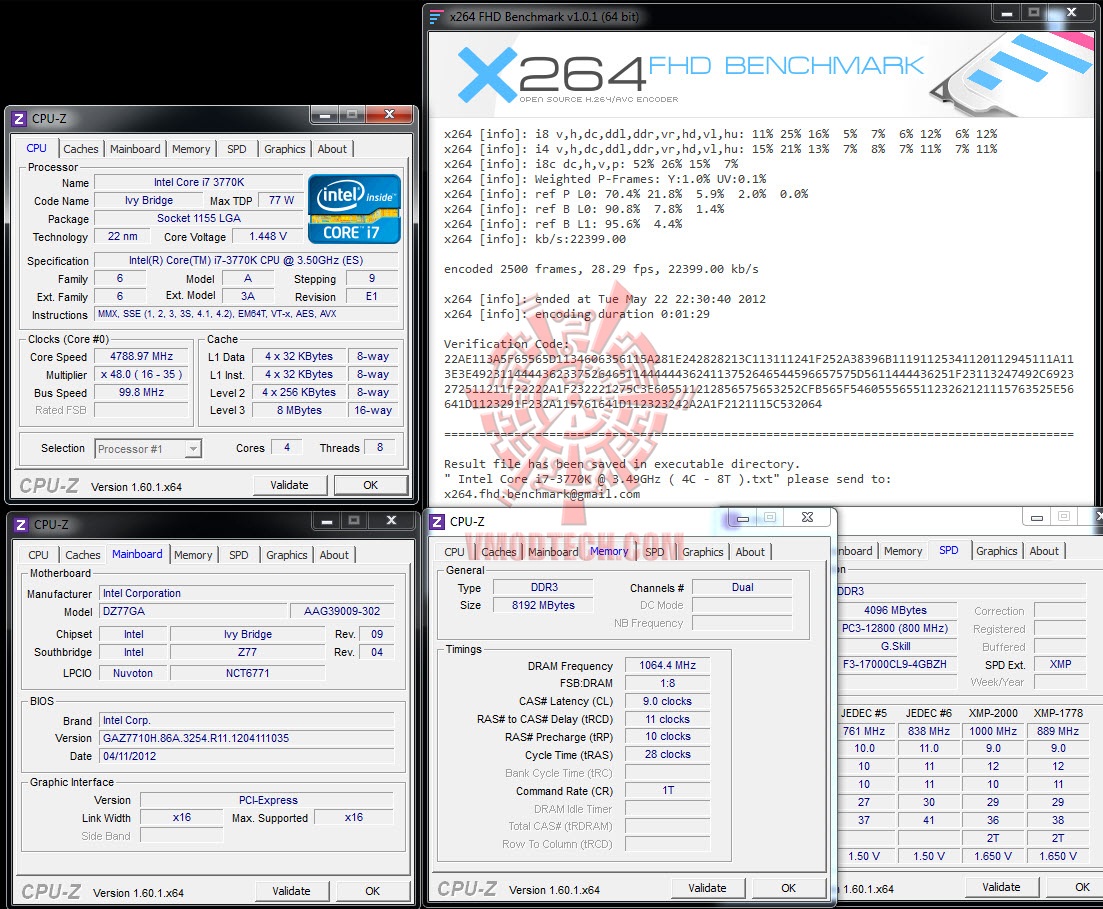

5 22 2012 10 31 35 pm 720x593 Intel DZ77GA 70K Intel Z77 Motherboardจัดไปครับที่ 28.3 fps

.d

————————————————–

.
3DMark Benchmark

3DMark 06

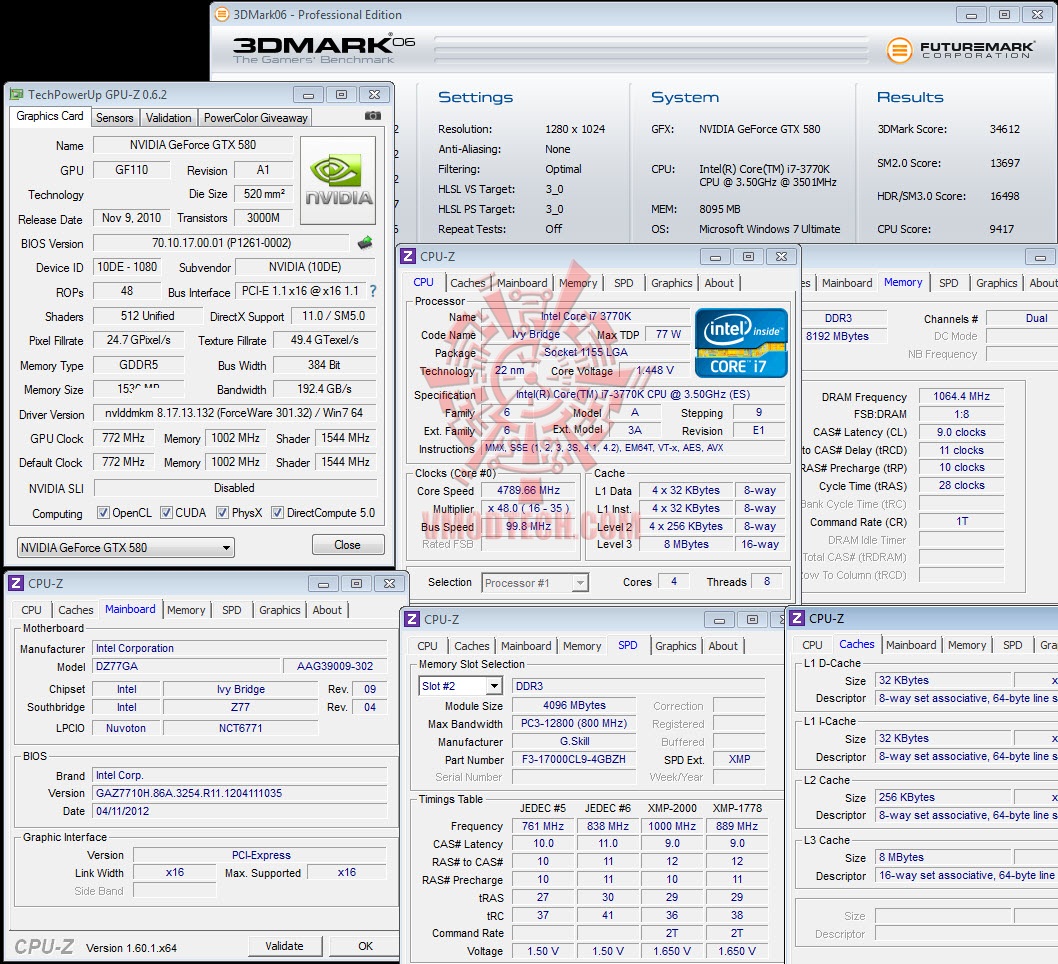

5 23 2012 7 40 57 pm 720x656 Intel DZ77GA 70K Intel Z77 Motherboardแรงได้อีกสำหรับ 06

.3DMark Vantage

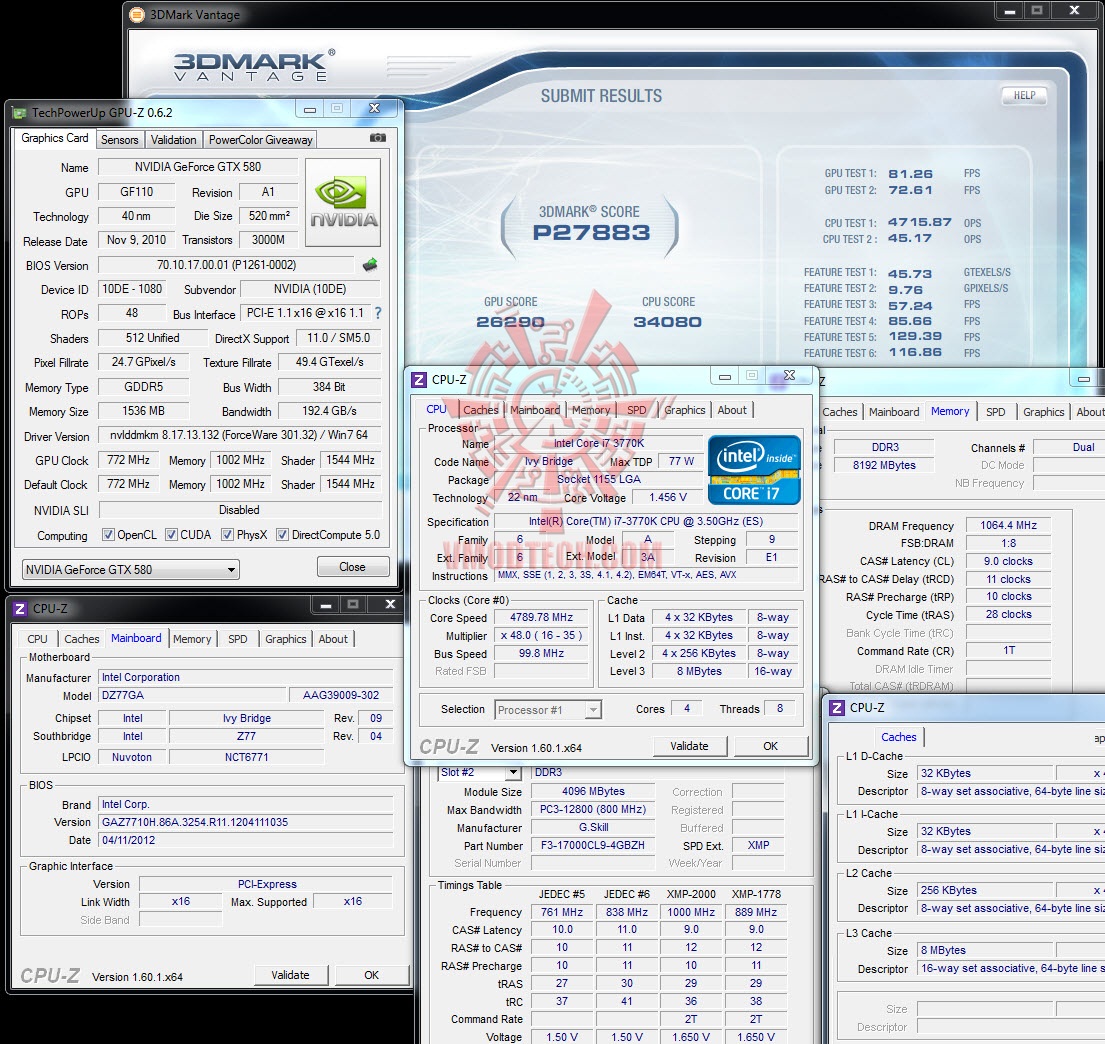

5 23 2012 7 50 14 pm 720x680 Intel DZ77GA 70K Intel Z77 MotherboardIvy Bridge ลากคะแนนแวนเทจได้สะเด่าจริงๆงานนี้

3DMark 11

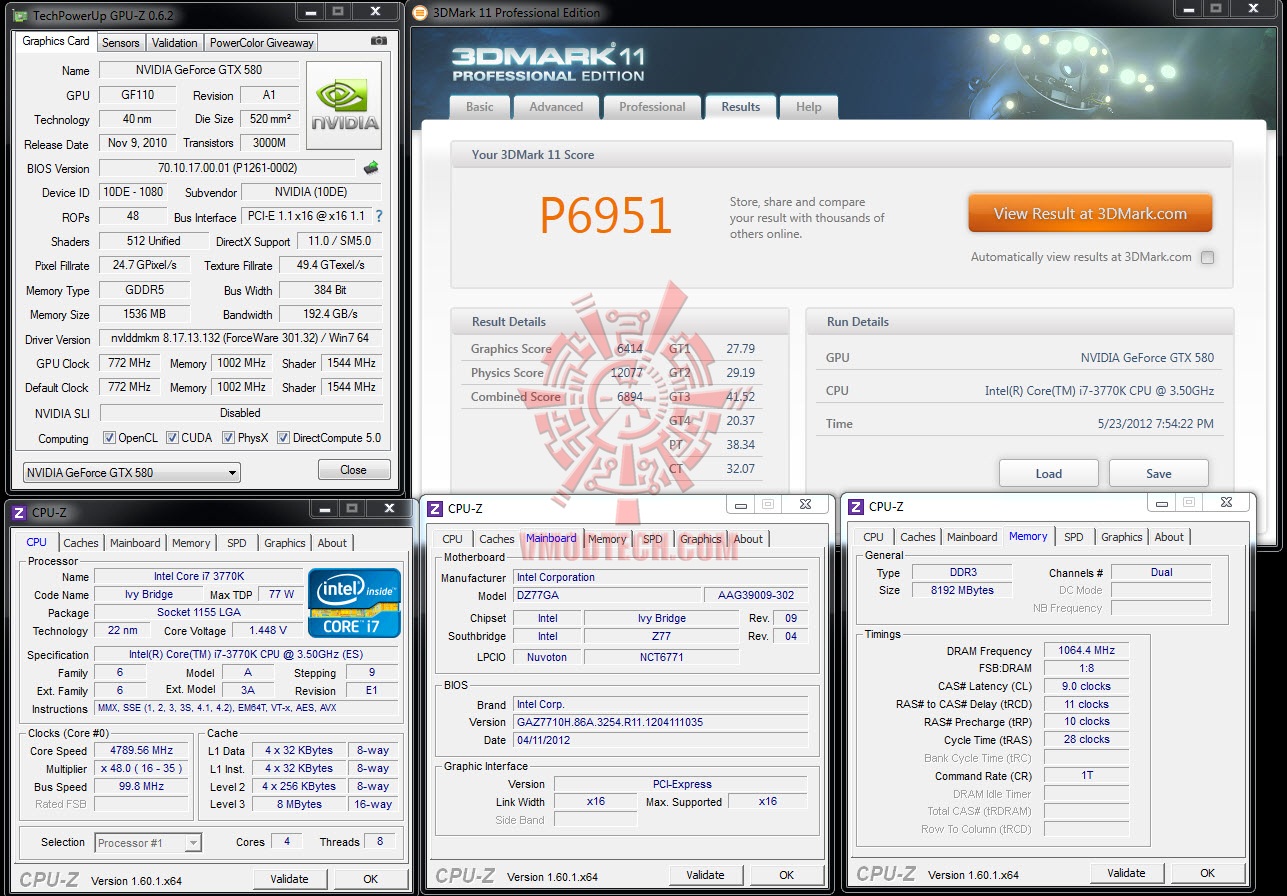

5 23 2012 7 54 48 pm 720x501 Intel DZ77GA 70K Intel Z77 Motherboardเกือบเจ็ดพันครับที่ IVY ลาก 580 ที่ Default ครับ แรงนะ

.

————————————————–


..
Conclusion

.

main Intel DZ77GA 70K Intel Z77 Motherboard

ผมว่า Intel ออกแบบ Intel DZ77GA-70K Intel Z77 ได้ดีนะครับไม่ว่าจะเป็นในเรื่องของ Feature ต่างๆ การออกแบบสีสรรบนบอร์ด รวมถึงจุดขายของบอร์ดรุ่นนี้ที่สมกับเป็น Extreme Series ครับ คือการโอเวอร์คล๊อกนั่นเอง ผมว่าง่ายนะสำหรับบอร์ดตัวนี้จบง่ายๆที่ค่า 4.8 GHz ในเวลาไม่เกินยี่สิบนาที ตินิดนึงคือการออกแบบเลย์เอาท์ของ BIOS นั้นอาจจะต่างจากบอร์ดจากยี่ห้ออื่นอยู่พอควรครับ แต่คิดว่าไม่น่ามีปัญหาแน่นอนหากนั่งพิจารณาซักนิด และคงไม่ต้องบอกนะครับว่าความสามารถของ Intel DZ77GA-70K Intel Z77 นั้นยังไม่หมดแน่นอน ก็คงต้องฝากลองกันอีกทีครับ พอดีว่าช่วงนี้วัยรุ่นอ่ะ เวลาน้อยไปนิสสส

อ้อ ผมลืมไปนิดนึงครับสำหรับบอร์ดที่ทำการทดสอบในวันนี้ ได้ยินข่าวว่าเสียแล้วเคลมเร็วมากและเปลี่ยนของใหม่ด้วยไม่ใช่ของวนซ่อม ได้ยินแล้วต้องร้องเฮ้ยกันเลยครับ แบบนี้มันทำให้ผมเองในฐานะคนที่ชอบโอเวอร์คล๊อกรู้สึกอุ่นใจมากๆ หวังว่าจะเป็นจุดเด่นที่ตรงใจหลายๆคนเหมือนกับผมนะครับ…

.

Chane

24 พฤษภาคม 2555

.

vmod award performance best Intel DZ77GA 70K Intel Z77 Motherboardvmod award value good Intel DZ77GA 70K Intel Z77 Motherboard

.
