สวัสดีครับ วันนี้ก่อนที่ Phenom จะมีวางขายในไทยมาพบกับ Mainboard chipset 790FX ที่รองรับ Phenom กันก่อนดีกว่า  ตามผมมาเลยครับว่ามันเป็นยังไงกัน

Quad Core and CrossFire X Ready with K9A2 Platinum!
The best Performance Gaming Solution on AM2+ Platform

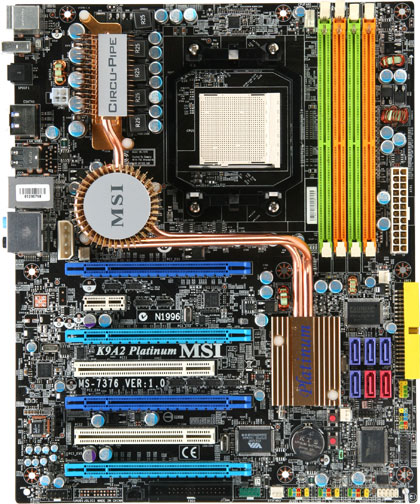

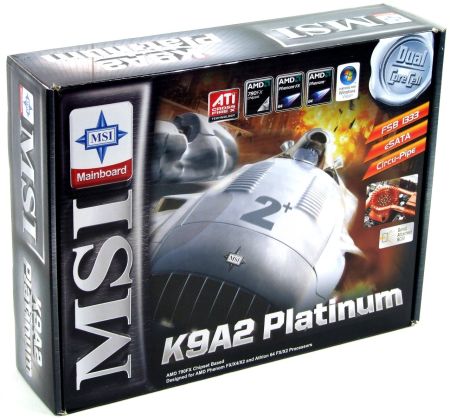

K9A2 Platinum

ครับเป็นบอร์ดจากค่าย Micro-Star นั้นเองครับหรือที่เราเรียกกันย่อๆว่า MSI ด้วยรูปลักษณะที่ดูภูมิฐาน อิอิดูหรูมากกว่ากับ pcb สีเข้ม เอาละดูสเปกกันดีกว่าครับ

K9A2 Platinum spec.

• AMD 790FX chipset based
• Supports AMD Socket AM2+/AM2 Phenom, Athlon and Sempron processors
• 2 PCI-E x16 slots for full x16 speed CrossFire support
• 2 extra PCI-E x16 slot design for Quad VGA with x8 x8 x8 x8 speed
• 4 dual channel DIMMs DDRII 533/667/800/1066 up to 8GB
• 10/100/1000 LAN port
• 7.1 channel surround Audio
• Supports 6 SATAII, SATA 1~6 supports RAID 0/1/0+1,5
• Extra SATA hardware RAID with SAS ready port
• 2 PCI-E x16, 2PCI-E x8, 1 PCI-E x1, 2 PCI slots
• 10x USB 2.0, 2x IEEE1394
• Dual CoreCell technology with D.O.T. Express
• Copper Pipeline Heatsink design

สำหรับเจ้า K9A2 Platium ตัวนี้หัวใจของตัวบอร์ดคือ chipset 790FX แต่ยังมีพ่วงท้ายด้วย SB600 ตัวบอร์ดจะรองรับ cpu ในตระกูล AMD (รับอินเทลด้วยก็บ้าแล้วอิอิ) socket AM2/AM2+ ซึ่งหมายความว่าถ้าท่านมี แค่ sempron ท่านก็สามารถใช้มันกับ chipset 790FX นี้ได้เลย แต่หลักใหญ่ๆของชิปเซตซีรย์ี่ 7 นี้คือออกมาเพื่อเตรียบรองรับเพลตฟอร์ม AM2+ ที่ออกมานั้นเองครับ บอร์ดมี PCI-E x16 มา 4 slots รองรับ CrossFire ที่ 16X แบบเต็มๆแต่ที่เราเห็น 4ช่องนั้น อีก 2 ช่องที่เพิ่มมาคือ  extra PCI-E x16 เอาไว้ใส่ การ์ดเพิ่มกันเป็น 4 ใบ ทำ Quad  กันไปเลยแต่ความเร็วที่ได้จะเหลือแค่ x8 x8 x8 x8 เท่านั้นครับแค่นี้ก็แรงใส้แตกแล้วละครับอิอิ แรมเป็น 4 dual รองรับบัสแรมสูงสุดที่ 1066 (เดิมๆยังไม่ลากนะครับ)ที่ความจุสูงสุด 8 G แต่ windows xp มองเห็นไม่หมดอะดิครับ อิอิคงต้องไปเล่นในวิสต้าเพื่อได้ใช้แรมกันแบบเต็มๆ ส่วนในพอร์ดของ lan จะเป็น กิ๊กกาบิตมาให้เลยอันนี้เหมือนจะเป็นมาตรฐานไปซะแล้วอะครับผมว่านะ SATA เยอะมาก มีมาให้ 6  พอร์ดที่สำคัญ supports RAID 0/1/0+1,5 ซะด้วยแถมด้วย eSATA อีก 2 พอร์ด ส่วน USB 2.0 ไม่ต้องพูดถึงเลยครับมากันทั้งหมู่บ้านให้ต่อกันถึง 10 ช่อง แถมด้วย IEEE1394 อีก 1 คู่โอ้ว มันเยี่ยมจริงๆ พร้อมด้วย ฟังก์ชั่นเสกหนังควายเข้าท้อง Dual CoreCell technology with D.O.T. Express  อิอิ ไม่ใช่ครับเป็นฟังก์ชั่นของทาง MSI ครับผมมันแจ่มจริงๆ สุดท้ายตรงนี้ที่ผมชอบมากครับท่อคู่เลยครับระบบระบายความร้อนของชิปเซ็ต เซ้าท์บริดแล้วก็ภาคจ่ายไฟ เท่ดีจริงๆ

• Key components status hardware monitor.
                                 Monitor the Dual Core CPU each unit status.
                                 Optimize System status define.
                                 Auto speed up with system loading change.

The MSI Live Update online is designed to automatically download and update the BIOS and driver when there’s a new version online. It helps reduce the risk of getting the wrong file and minimize the trouble of searching the files from MSI website.

Live Update 3 is a single utility software that automatically checks BIOS, driver and utility updates and installs for you , which can save your time for searching and lower the risk while updating.

AMD Cool’n'Quiet™ technology that based on famous PowerNow™ technology just brings fresh air to hot-fighting desktop platform. Cool’n'Quiet technology can automatically adjust processor ratio to throttle CPU speed with four modes.

ในส่วนนี้เป็นฟังก์ชั่นที่มีมาให้ครับ

อธิบายที่ละตัวเลยนะครับ

Live Update online ตัวนี้เมื่อเราต่อ internet แต่ไดรว์เวอร์ยังไม่ครบมันจะทำการค้นหาแล้วทำลาย ไม่ใช่แล้วอิอิ ค้นหาแล้วทำการอัพให้ท่านเรียบร้อย ง่ายมั่ยครับ

Live Update3 ตัวนี้ก็เช่นกันครับจะทำการตรวจสอบ Bios ว่าเป็นเวอร์ชั่นใหม่ตรงตามที่ MSI ได้Update หรือยังหากไม่ตรงมันจะทำการโหลดมาอัพให้ครับ  ง่ายจริงๆ

AMD Cool’n'Quiet อิอิสุดยอดเทคโนโลยีของทางเอเอมดีที่ทำให้ประหยัดไฟแล้วก็ลดความร้อนของซีพียู ช่วยลดภาวะโลกร้อนด้วยเน้อ อิอิ

มาดูรายละเอียดแบบเต็มๆของบอร์ดกันอีกรอบครับเพื่อความกระจ่าง

————————————————–

CPU

• AMD® Phenom/Athlon/Sempron in the Socket AM2+ package.
Please refer to CPU Support for compatible CPU; the above description is for reference only.

FSB

• HyperTransport 3.0 supporting speed up to 2600MHz

Chipset

• AMD® 790FX and SB600 Chipset

Main Memory

• Supports Dual DDR II 533/667/800/1066
- 4 DDRII DIMMs (240pin / 1.8V)
- Supports a maximum memory size up to 8GB.

Slots

• 2 mazarine PCI Express x16 slots (PCI Express Bus SPEC V2.0 compliant; supports CrossFire Technology)
• 2 light-blue PCI Express x16 slots with x8 operations (PCI Express Bus SPEC V2.0 compliant; supports CrossFire Technology)
• When 4 PCI Express x16 slots are all installed, the PCIE x 16 lanes will auto arrange form x16/ x0/ x16/ x0  to x8/ x8/ x8/ x8
• 1 PCI Express x1 slots
• 2 PCI slots, support 3.3V/ 5V PCI bus Interface.

On-Board IDE

• One IDE port by AMD® SB600
- Supports Ultra DMA 66/100/133 mode
- Supports PIO, Bus Master operation mode
- Can connect up to two IDE devices
On-Board SATA

• 4 SATA II (1~4) ports by AMD® SB600
• 2 SATA II (5~6) ports by Promise® T3, support SAS ready devices, for storage devices only
• 2 eSATA ports by Promise® T3, for storage devices only
- Supports storage and data transfers at up to 300 MB/s

RAID Function

- SATA II 1~4 support RAID 0, 1 and 0+1 mode by AMD® SB600
- SATA II 5~6 & 2 eSATA ports support RAID 0, 1 and 0+1 mode by Promise® T3

Audio

• Chipset integrated by Realtek® ALC888/ALC888T
- Flexible 8-channel audio with jack sensing
- Compliant with Azalia 1.0 Spec

LAN

• Realtek PCI-E GbLAN controller 8111B
- Integrated Fast Ethernet MAC and PHY in single chip
- Supports 10Mb/s, 100Mb/s and 1000Mb/s
- Compliance with PCI-Express Bus specification v1.0a

IEEE1394

• Chipset integrated by VIA® VT6308P
- Transfer rate is up to 400Mbps

Internal I/O Connectors

- ATX 24-pin power connector
- ATX 4-pin 12V CPU power connector
- ATX 4-pin VGA power connector
- CPU / System x 4 FAN connectors
- CD-in connector
- Front panel audio connector
- Front panel connector
- 3 x USB 2.0 connector support additional 6 ports
- 1 x Floppy disk drive connector
- 6 x Serial ATA II connectors
- 1 x ATA133 HD connectors
- 1 x SPDIF-out header
- 1 x IEEE1394 connector support additional 1 ports  (optional)
- 1 x Serial port header (optional)
- 1 x VoIP card header (optional)

Back Panel I/O Ports

- 1 x PS/2 keyboard
- 1 x PS/2 mouse
- 1 x Optical SPDIF out
- 1 x IEEE1394 Port (optional)
- 1 x 6 in 1 audio jack
- 4 x USB 2.0 ports
- 1 x RJ45 LAN jack
- 2 x eSATA ports
Dimension

• 30.5cm(L) x 24.5cm(W) ATX Form Factor

Mounting

• 9 mounting holes.

Product Accessories

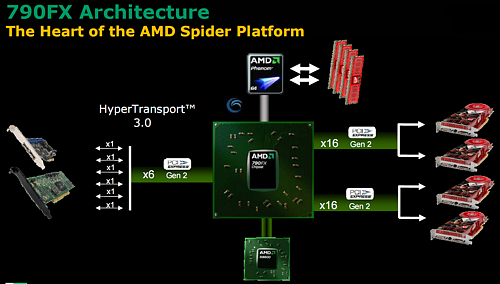

Diagram แสดงการทำงานของ chip 790FX

ดูตามรูปเข้าใจง่ายขึ้นเยอะเลยใช่ปล่าวครับมี Hypertransport 3.0 ซึ่งรองรับถึง 2600 MHz การ์ดต่อได้ถึง 4 ตัว ทำ Quad   กันไปเลยอิอิแต่ผม ขอแค่ HD3850 คู่เดียวพอแล้วครับ

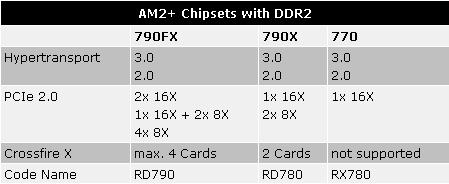

มาดูตารางเปรียบเทียบ Chipset ในซีรี่ย์ 7 กันครับ



เอาละครับคงพอเขาใจกับบอร์ดตัวนี้มากขึ้นแล้วนะครับคราวนี้ไปในส่วนของการทดสอบกันเลยดีกว่าครับ

————————————————–

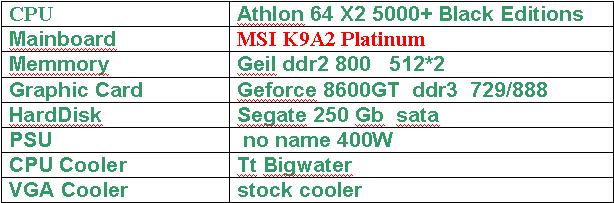

system



Go………

นิดนึงครับสำหรับก่อนชมผลกับฟังชั่นของ AMD OverDrive ซึ่งตัว software ตัวนี้รันได้กับ chipset 790 หรือในส่วนของซีรี่ 7 ครับ ไปดูหน้าตากันดีกว่า

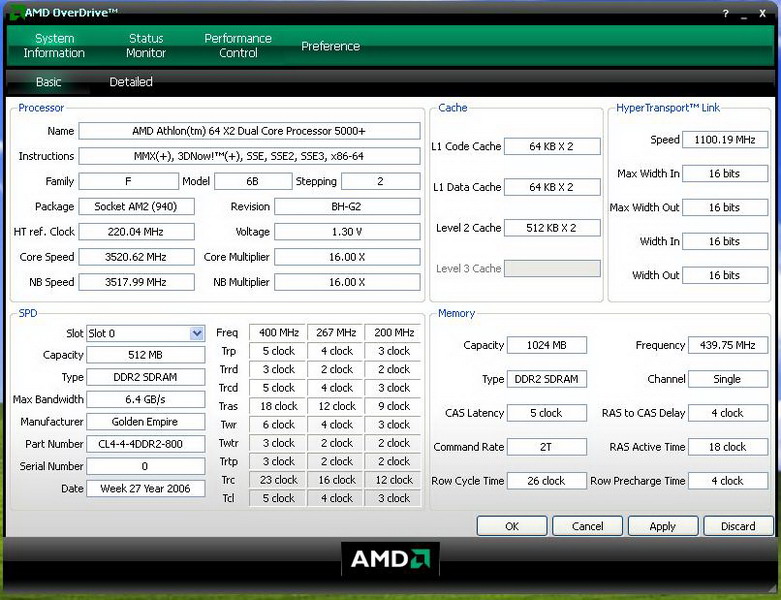

เป็นงัยครับกับหน้าแรกที่เปิดมาแสดงรายละเอียดซะครบเลยครับทั้ง CPU RAM สุดยอด อิอิ

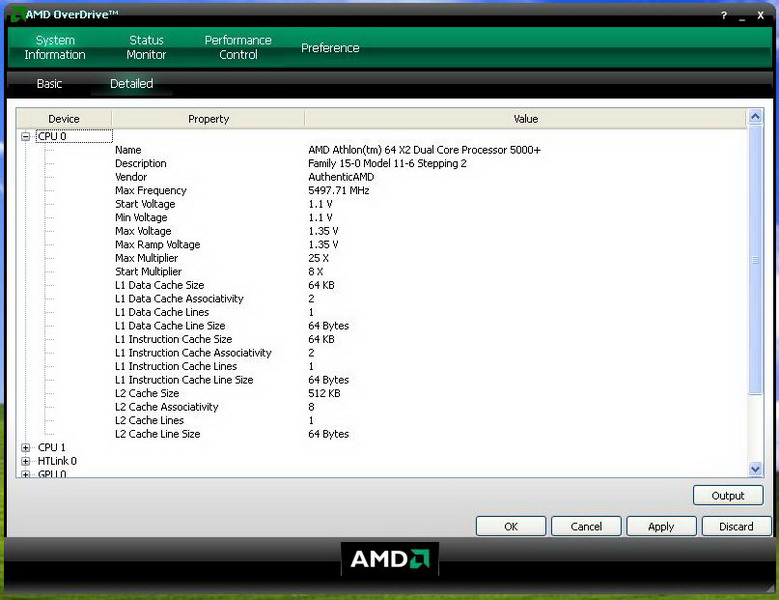

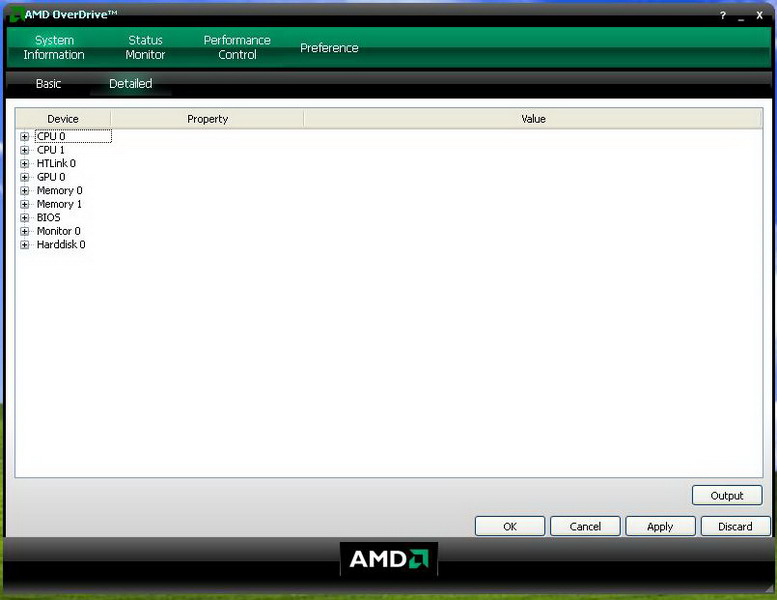

ในหัวข้อเดียวกันนี้สามารถแตกย่อยมาดูเป็น detail ได้อีกครับ คือซอยย่อยแต่ละส่วนกันเลย ละเอียดยิบ

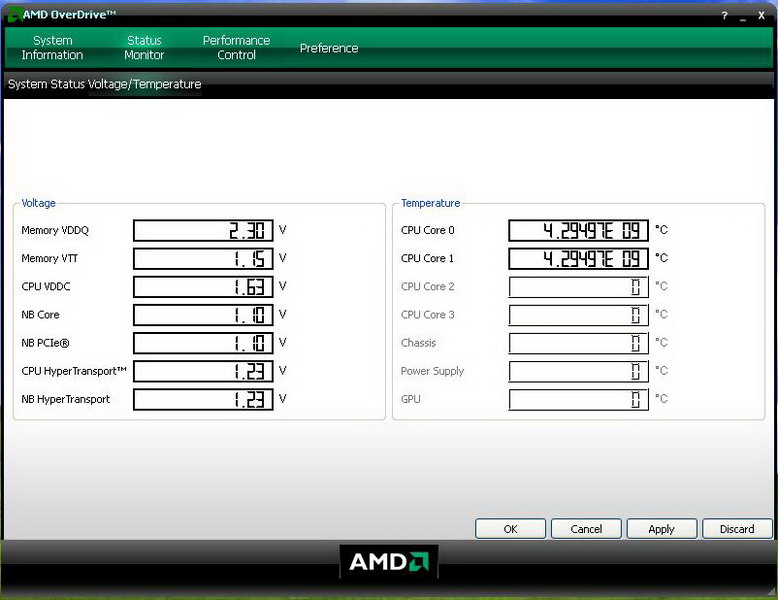

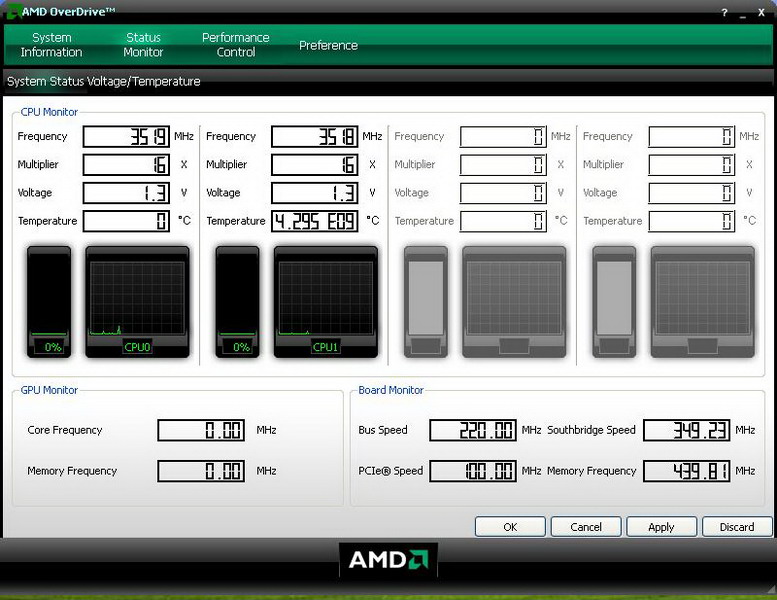

ต่อไปก็มากันตรงหน้า Status Monitor แยกเป็น 2 ส่วนนะครับคือ system status voltage/Temperature  ตามรูปครับซึงรายละเอียดครบถ้วยอีกแล้วครับ แยกคอร์มาให้เรียบร้อย อิอิ

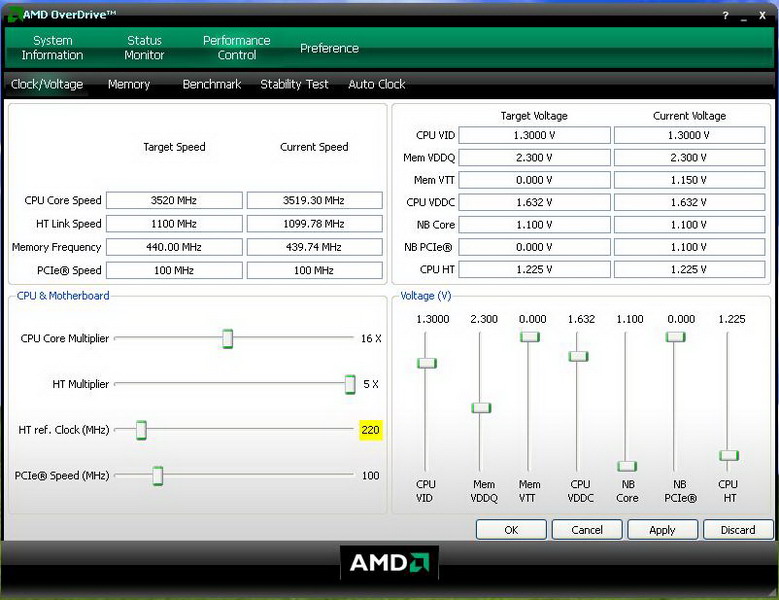

มาึถึึงหน้าที่เราต้องการแล้วครับ  Performance Control ก็มีหลายห้องซอยไปอีกนะครับผมอธิบายที่ละหน้าเลยแล้วกันครับ ในหน้านี้ เป็นการปรับแต่ง ได้ทั้งความเร็วของ CPU ไฟที่เลี้ยง cpu ไฟแรม speed PCIe น๊อตบิต  ขอบอกว่าแจ่มสุดๆครับ

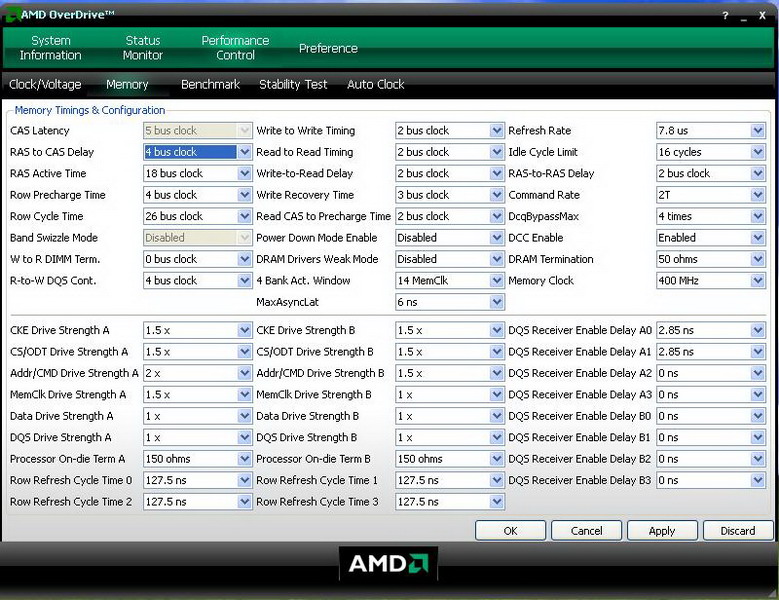

ต่อมาในส่วนของแรม จะกดจะบีบจะอัดและขืนใจแรมก็หน้านี้เลยครับละเอียดยิบ อิอิ

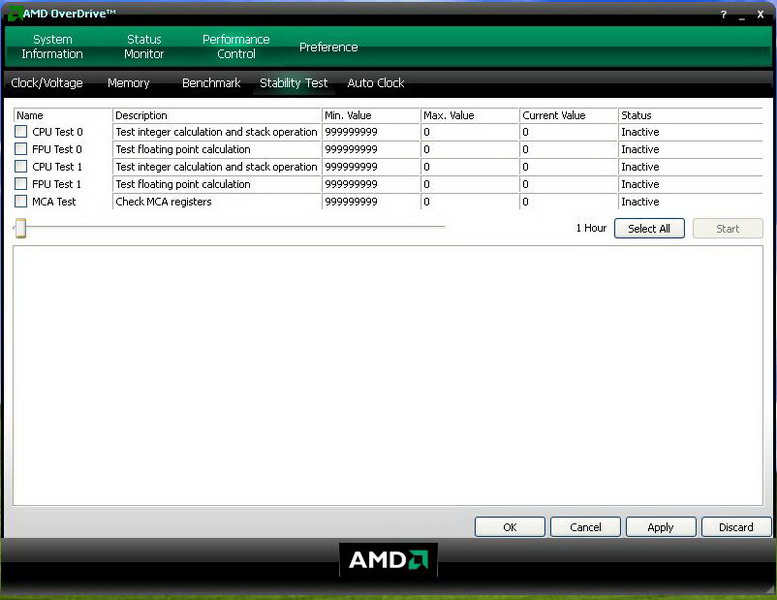

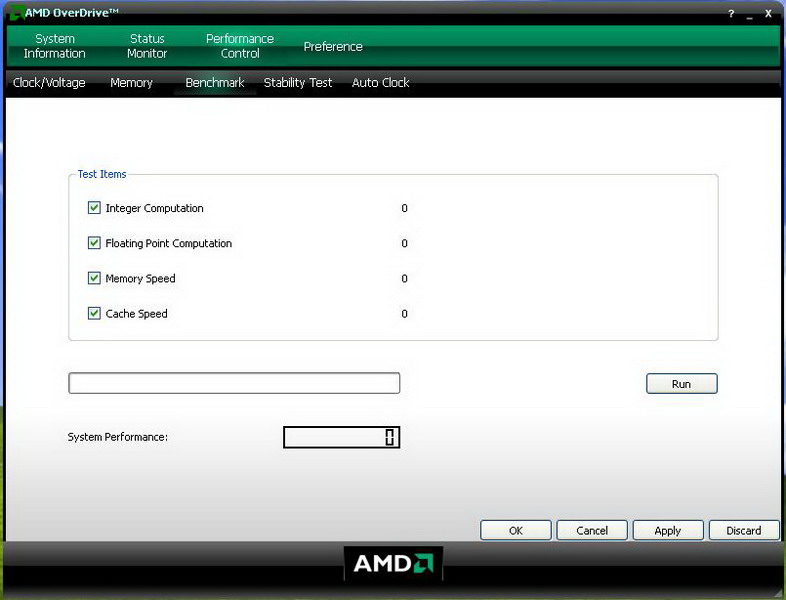

หลังจากลากแล้วก้มาวัดความเสถียรได้ในโปรแกรมนี้ด้วยเช่นกันครับ โปรแกรมเดียวครับ อิอิ

เป็นตัวเทส cpu เราเหมือนกันครับผมในส่วนของหน้านี้

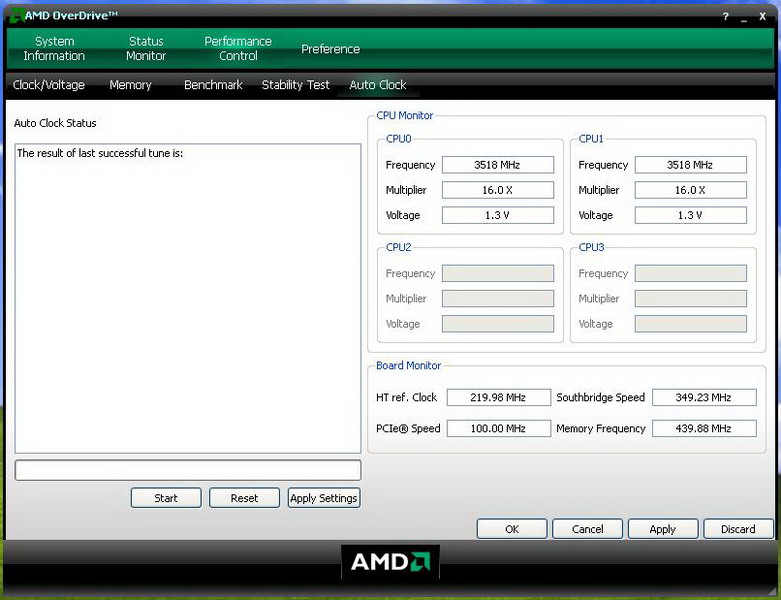

ถ้าไมอ่ยากลากอยากให้โปรแกรมจัดการให้ ก็ได้ครับ มาหน้านี้ให้มัน auto  กด start มันจัดการลากให้เองเสร็จเลยครับ

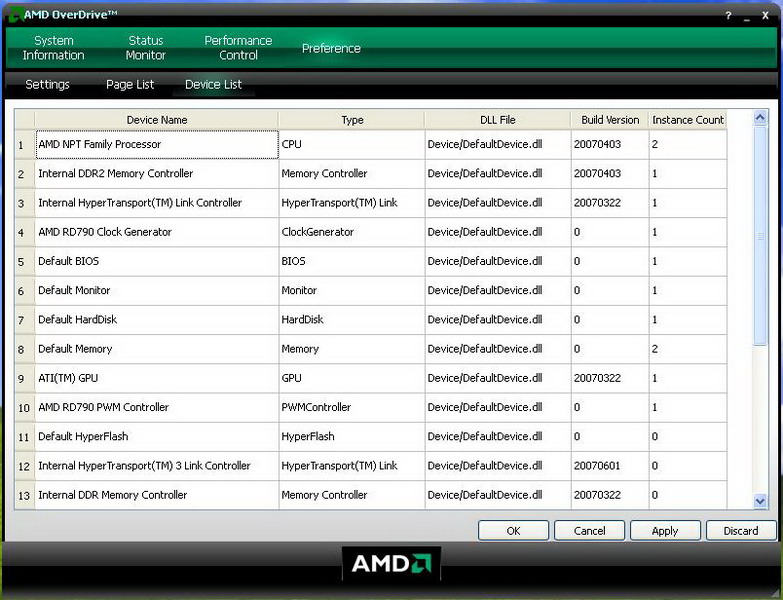

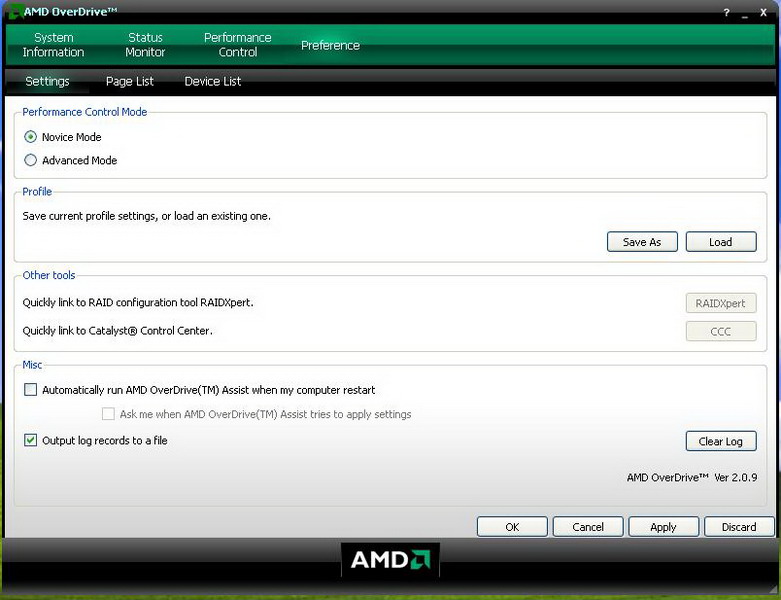

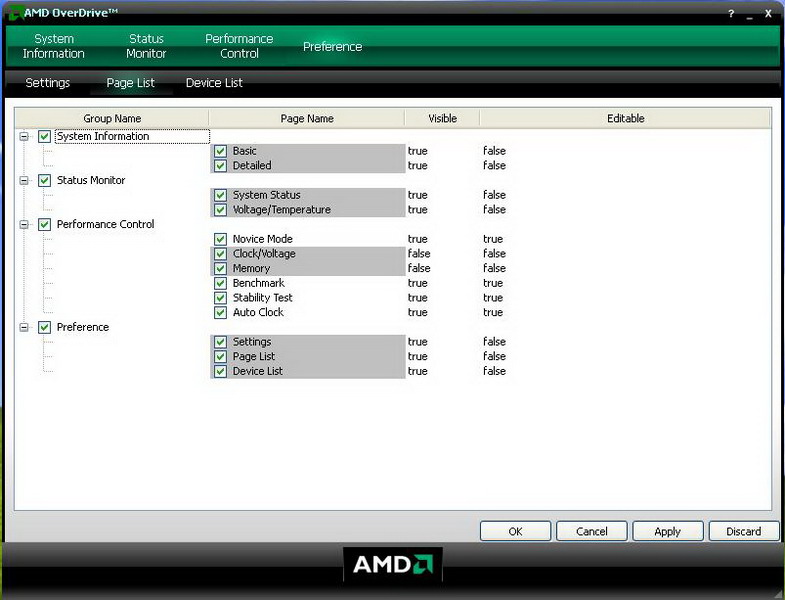

สุดท้ายในส่วน Perference เป็นการตั้งค่าการรันของโปรแกรม รายละเอียดต่างๆ รวมทั้ง ไดรว์เวอร์ที่ใช้ เอาละครับหอมปากหอมคอกันแล้วไปดูผลทดสอบกันดีกว่า เล็กๆน้อยๆครับ



————————————————–

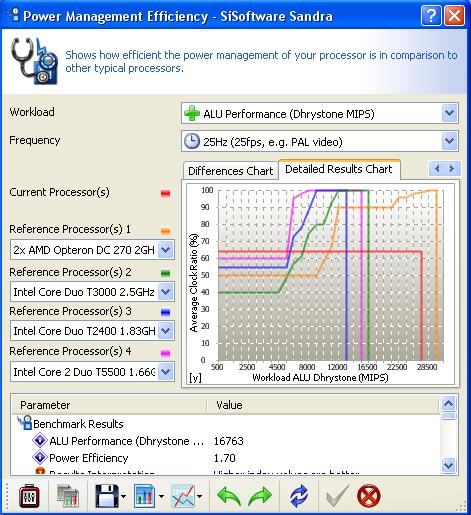

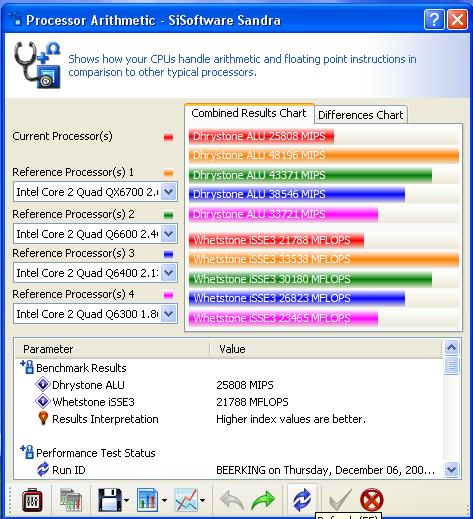

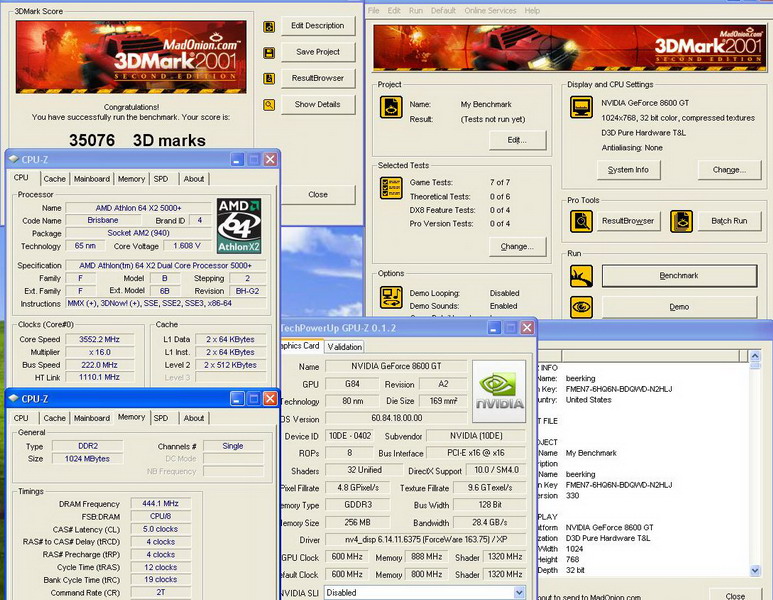

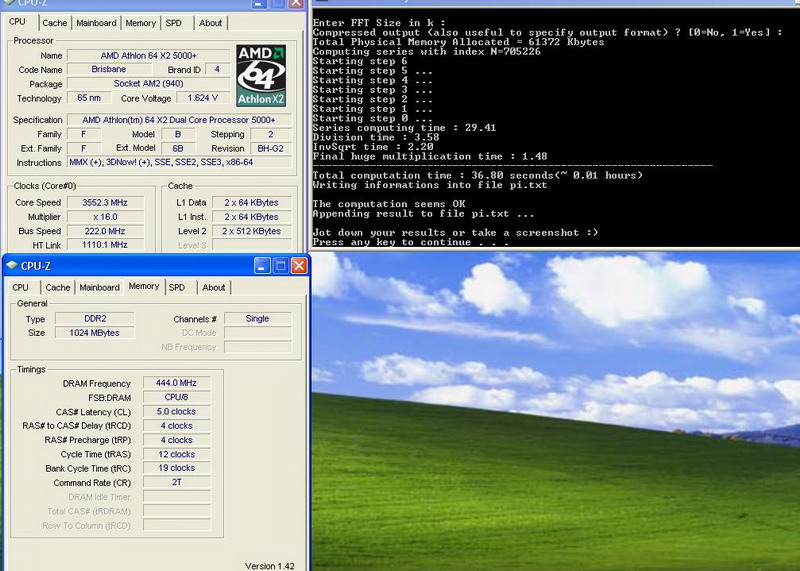

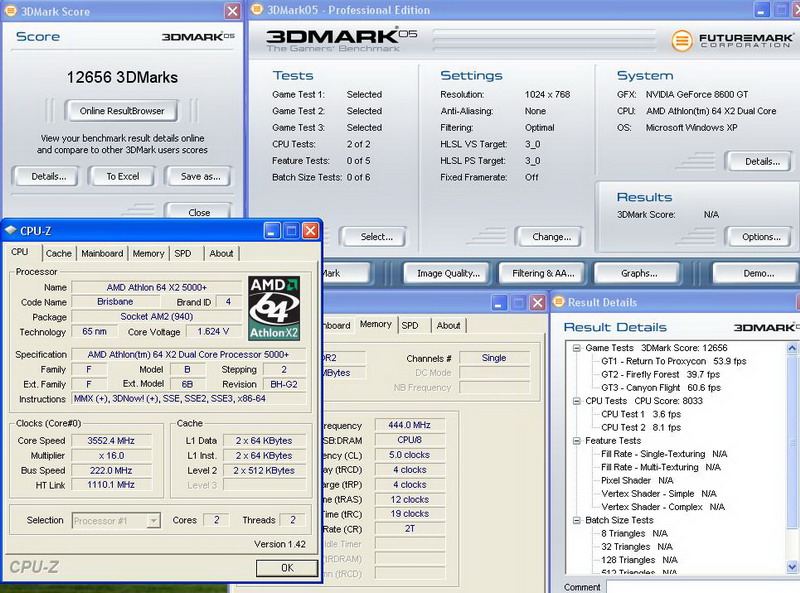

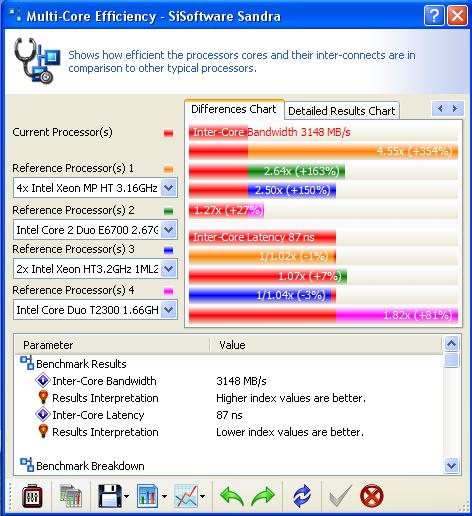

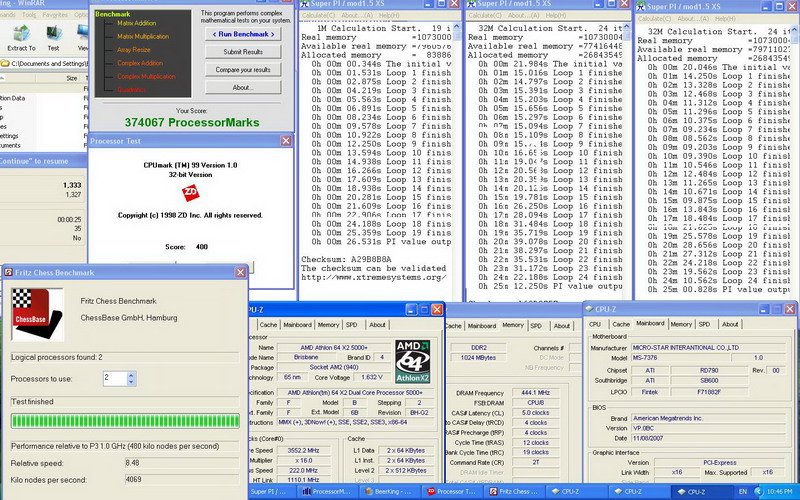

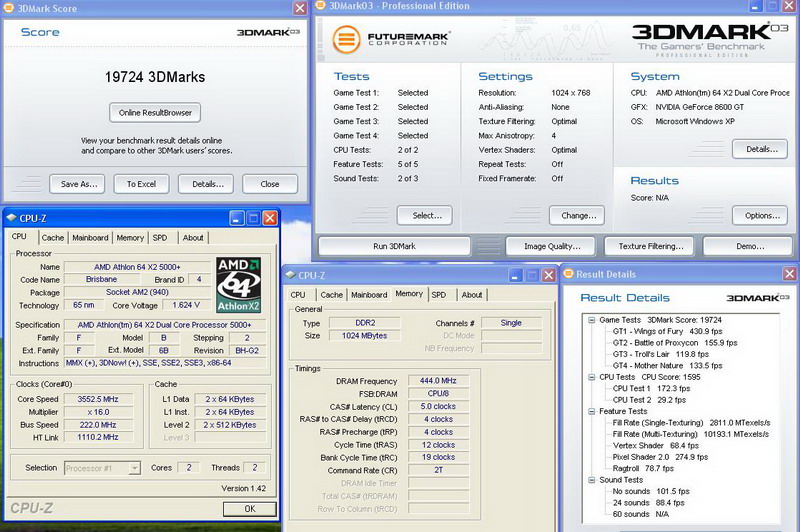

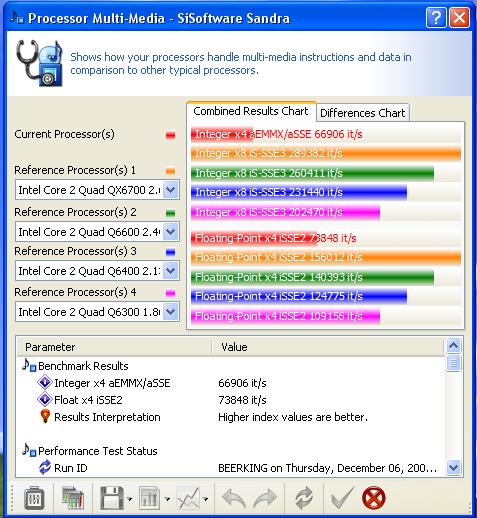

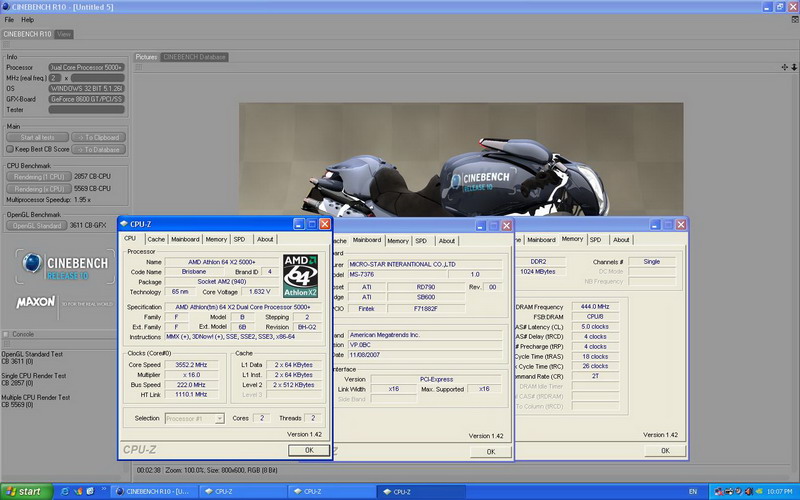

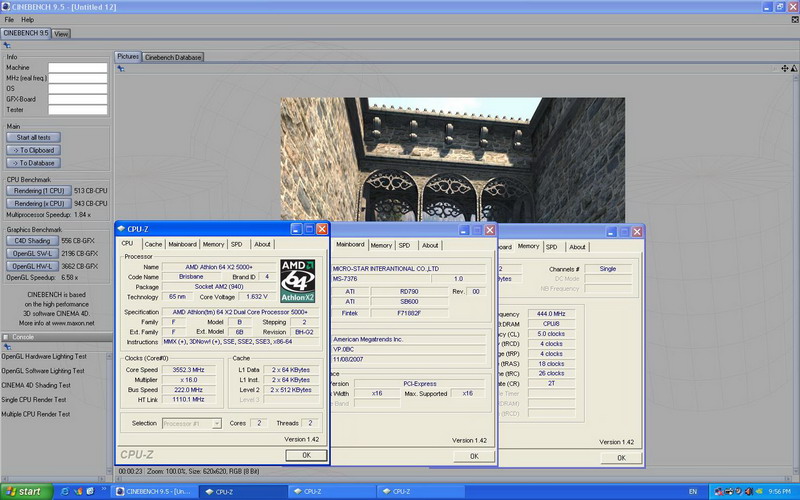

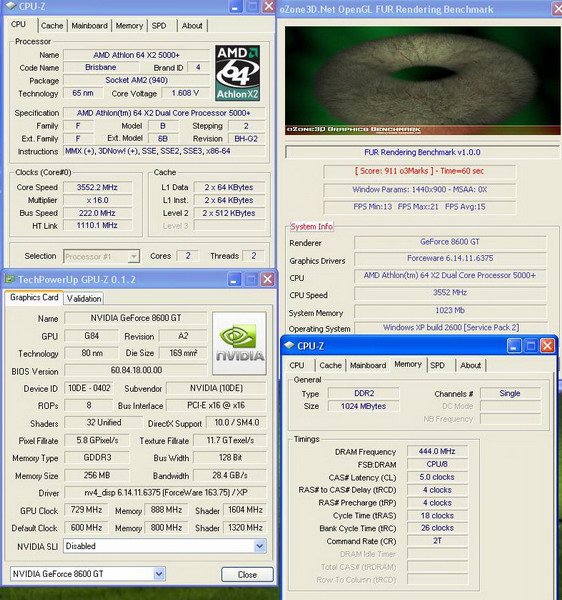

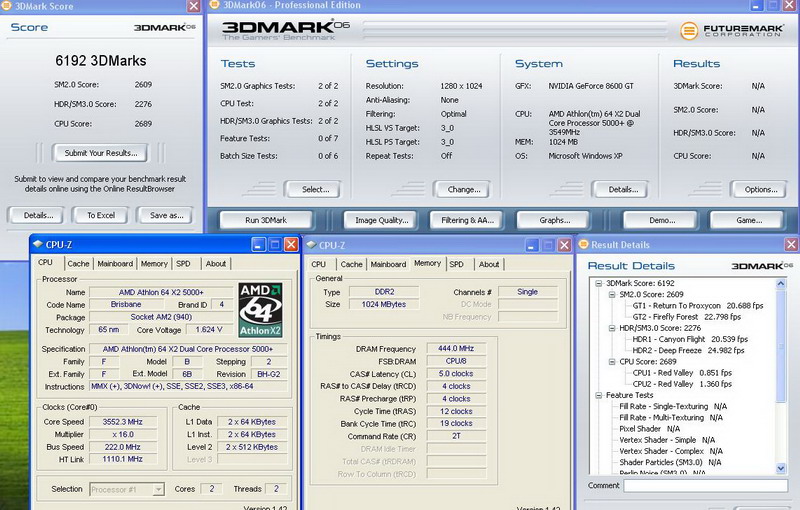

Test…….. อิอิความสามารถยังไม่เด่นชัดเลยมาให้ชมกันนิดหน่อยรอ คู่หู Phenom

พอก่อนเดียวหมดมุข อิอิ

ส่งท้ายนะครับ…

ตามที่คาดพลังในการรีด cpu ใช้ได้เลยทีเดียวครับแต่ต้องรอในส่วนของ Phenom เพื่อการใช้งาน HT3 กันแบบเต็มๆ แถมด้วยความเย็นของ nb และ sb แล้วชุดระบายความร้อนที่ออกแบบมาแจ่ม งานนี้เอาฟีน่อมอยู่แน่ๆครับ  เตรียมการต้อนรับแต็มที่ อิอิ สำหรับบอร์ดตัวนี้จะเห็นพลังเต็มๆอีกครั้ง กับ phenom แน่นอนครับผม   วันนี้ แค่นี้ก่อนนะครับบายครับผม
