ASUS M4A89GTD-PRO/USB3 Motherboard Review

/ บทความโดย: dazeb , 19/05/2010 00:25, 16,315 views / view in EnglishEN
«»
Share

dsc 06591 ASUS M4A89GTD PRO/USB3 Motherboard Review

สวัสดีครับพบกันอีกเช่นเคยบนพื้นที่รีวิว หลังจากที่มีการเปิดตัว AMD LEO Platform กันไปได้พักใหญ่ๆแล้ว บทความนี้ผมมีเมนบอร์ดจาก ASUS ในรุ่น ASUS M4A89GTD PRO/USB3 ซึ่งใช้ชิปเซท AMD890GX + SB850 กันเป็นรุ่นแรกๆในตลาด ออกมาเพื่อรองรับ LEO Platform ซึ่งเจ้า SB850 นี้พกพาความสามารถในด้านการเชื่อมต่อ SATA3 6GB/s ติดตัวมาแต่เกิด และเช่นเคยครับเมื่อมันเปิดตัวได้ซักพักใหญ่ แต่เพิ่งมีโอกาสได้รีวิว ผมก็คงไม่กล่าวถึงในรายละเอียดซึ่งหาดูได้จาก AMD 890GX+SB850 แต่จะหยิบมาลองเล่นในแบบ oc เปิดคอร์เปิดแคชL3 ใช้งานกับซีพียูรุ่นเก่าอย่าง X3 425 กันดูบ้าง เพื่อไม่ให้เป็นการเสียเวลาไปชมหน้าตาและผลทดสอบประสิทธิภาพกันดีกว่าครับ

M4A89GTD PRO/USB3

Unlock the Potential, Turbocharge your Performance!

  • Core Unlocker — Intelligently Unlocks True Core Performance
  • Turbo Key II — Switch on the Potential, Turn up the Performance!
  • ASUS GPU Boost — Instant iGPU Level Up!
  • TurboV EVO — Ultimate O.C. Processor
  • MemOK! — Any Memory is A-OK!
  • USB 3.0 support

Specifications

CPU AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
AMD 140W CPU Support
AMD Cool ‘n’ Quiet™ Technology
Supports 45nm CPU
Chipset AMD 890GX/SB850
System Bus Up to 5200 MT/s ; HyperTransport™ 3.0
Memory 4 x DIMM, Max. 16 GB, DDR3 2000(O.C.)/1333/1066 ECC,Non-ECC,Un-buffered Memory
Dual Channel memory architecture
*AMD AM3 100 and 200 series CPU support up to DDR3 1066MHz
**Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Hence, a total installed memory of less than 3GB is recommended.
***Refer to www.asus.com for the memory QVL (Qualified Vendors Lists).
Expansion Slots 2 x PCIe 2.0 x16 support ATI CrossFireX™ technology(@dual x8 speed)
1 x PCIe 2.0 x4
1 x PCIe 2.0 x1
2 x PCI
VGA Integrated ATI Radeon™ HD 4290 GPU
Multi-VGA output support: HDMI, DVI-D and RGB ports
Supports HDMI with max. resolution 1920 x 1200 (1080P)
Supports DVI with max. resolution 2560×1600 @60Hz
Supports RGB with max. resolution 2560×1440 @75Hz
Support H.264, VC-1, MPEG-2, DirectX10.1 and OpenGL2.0
Support Shader Model 4.1, Universal Video Decoder (UVD) 2.0
Max. UMA Memory Size: 512 MB
128MB DDR3 1333 sideport memory support
Hybrid CrossFireX support
Storage SB850 Chipset
6 xSATA 6.0 Gb/s ports Support RAID 0,1,5,10
JMicron® JMB361 PATA and SATA controller
1 xUltraDMA 133/100 for up to 2 PATA devices
1 xExternal Power eSATA 3.0Gb/s port
LAN Realtek® 8111E Gigabit LAN controller featuring AI NET2
Audio ALC 892 8-Channel High Definition Audio CODEC
- BD Audio Layer Content Protection
- Support 192khz/24bit True BD Lossless Sound
- DTS Surround Sensation UltraPC
- Supports Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking
- Optical S/PDIF Out ports at back I/O
- ASUS Noise Filter
IEEE 1394 VIA® 6308P controller supports 2 x 1394a port(s) (1 at mid-board; 1 at back panel)
USB 12 x USB 2.0 ports (8 ports at mid-board, 4 ports at back panel)
2 x USB 3.0 ports (2 ports at back panel)
ASUS Unique Features ASUS Xtreme Design
ASUS Hybrid Processor — TurboV EVO
- Auto Tuning, TurboV, CPU Level UP and GPU Boost
ASUS Hybrid Switch
- Core Unlocker
- Turbo Key II
ASUS Hybrid OS — Express Gate
ASUS Power Solutions
- 8+2 Phase Power Design
- ASUS EPU
ASUS Exclusive Features
- MemOK!
ASUS Quiet Thermal Solution
- ASUS Fanless Design: Heat pipe solution
- ASUS Fan Xpert
ASUS EZ DIY
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Percision Tweaker 3
- Multi-language BIOS
Overclocking Features Precision Tweaker 3
- vCore: Adjustable CPU voltage at 0.003125V increment
- vDDNB: Adjustable CPU NB voltage at 0.003125V increment
- vCPU PLL: Adjustable CPU_PLL voltage at 0.00625V increment
- vHT bus: Adjustable PCH voltage at 0.00625V increment
- vDRAM Bus: Adjustable DRAM voltage at 0.00625V increment
- iChipset: Adjustable iChipset voltage at 0.00625V increment
SFS (Stepless Frequency Selection)
- PCI Express frequency tuning from 100MHz up to 150MHz at 1MHz increment
- Internal Base Clock tuning from 100MHz up to 600MHz at 1MHz increment
Overclocking Protection
- ASUS C.P.R.(CPU Parameter Recall)
Back Panel I/O Ports 1 x DVI
1 x D-Sub
1 x HDMI
1 x S/PDIF Out (Optical)
1 x IEEE 1394a
1 x LAN(RJ45) port
8 -Channel Audio I/O
1 x PS/2 Keyboard (Purple)
1 x Power eSATA
4 x USB 2.0/1.1 ports
2 x USB 3.0 ports
Internal I/O Connectors 4 x USB connectors support additional 8 USB ports
1 x IDE connector
1 x IEEE 1394a connector
1 x CPU Fan connector
1 x Power Fan connector
6 x SATA 6Gb/s connectors
1 x Chassis Fan connector (4-pin)
1 x Chassis Fan connector (3-pin)
1 x S/PDIF Out Header
1 x Core Unlocker Switch
1 x Turbo Key II Switch
1 x MemOK! Button
Front panel audio connector
1 x COM connector
1 x Clear CMOS jumper
1 x 24-pin ATX Power connector
1 x 8-pin ATX 12V Power connector
System Panel
BIOS 16 Mb Flash ROM , SPI, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories 1 x Ultra DMA 133/100 cable
2 x Serial ATA 3.0Gb/s cables
2 x Serial ATA 6.0Gb/s cables
1 x Q-Shield
1 x VGA Switch card
2 in 1 Q-connector (USB, System panel; Retail version only)
User’s manual
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x24.4 cm )

ตารางสเปกจากเวบไซท์ผู้ผลิต*

Package

dsc 0636 ASUS M4A89GTD PRO/USB3 Motherboard Review

dsc 06391 ASUS M4A89GTD PRO/USB3 Motherboard Review

พักหลังเห็น ASUS กล่องเขียวก็พอเดาๆได้ว่ามันใช้ร่วมกับซีพียูค่าย AMD

dsc 06401 ASUS M4A89GTD PRO/USB3 Motherboard Review

บันเดิลในกล่องไม่มากมาย มีที่ไม่คุ้นตาก็คงเป็น VGA Switch ซึ่งมันมีไว้ทำอะไรเดี๋ยวไปดูกันครับ

————————————————–

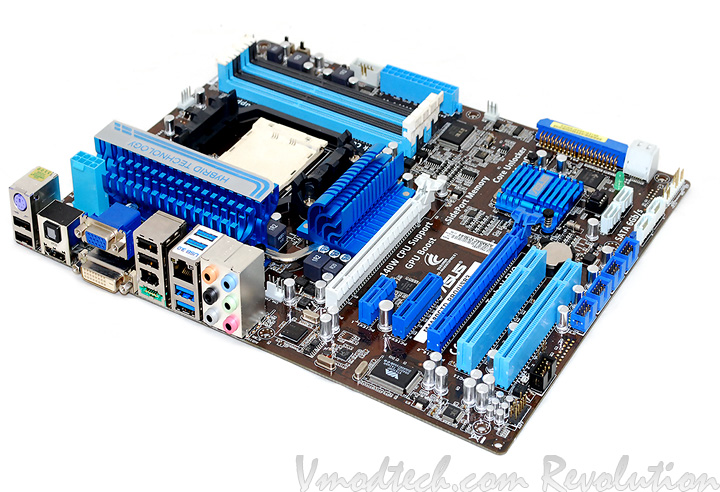

Motherboard Appearance

dsc 06601 ASUS M4A89GTD PRO/USB3 Motherboard Review

รูปลักษณ์ของ ASUS M4A89GTD Pro/USB3 สวยงามซิงก์อลูมิเนียมขนาดใหญ่สีฟ้า

dsc 0658 ASUS M4A89GTD PRO/USB3 Motherboard Review

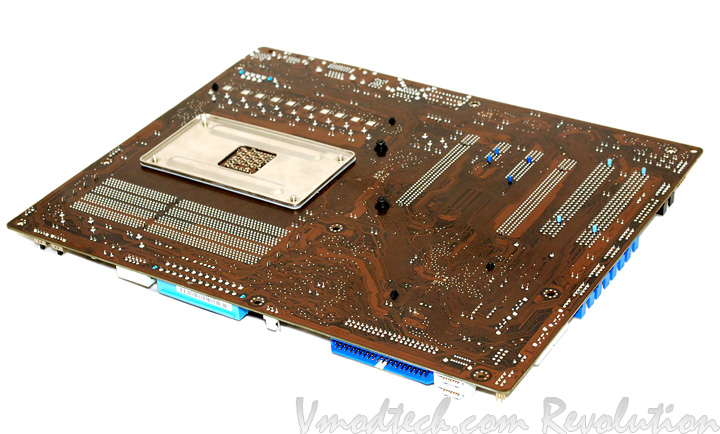

PCB สีน้ำตาล มาในขนาดมาตรฐาน ATX

dsc 0645 ASUS M4A89GTD PRO/USB3 Motherboard Review

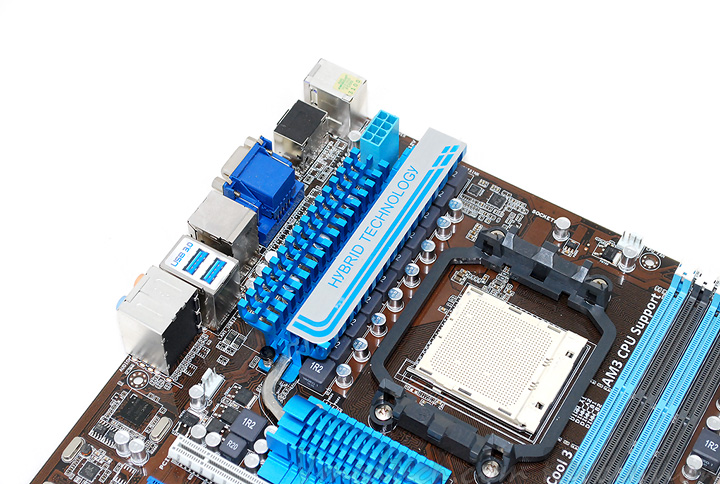

ภาคจ่ายไฟไฮบริดจน์ 10 เฟส เรียงตัวอยู่ใต้ซิงก์ระบายความร้อนขนาดใหญ่ ASUS M4A89GTD Pro/USB3 นั้นรองรับเฉพาะซีพียู AM3 เท่านั้นนะครับ

dsc 0668 ASUS M4A89GTD PRO/USB3 Motherboard Review

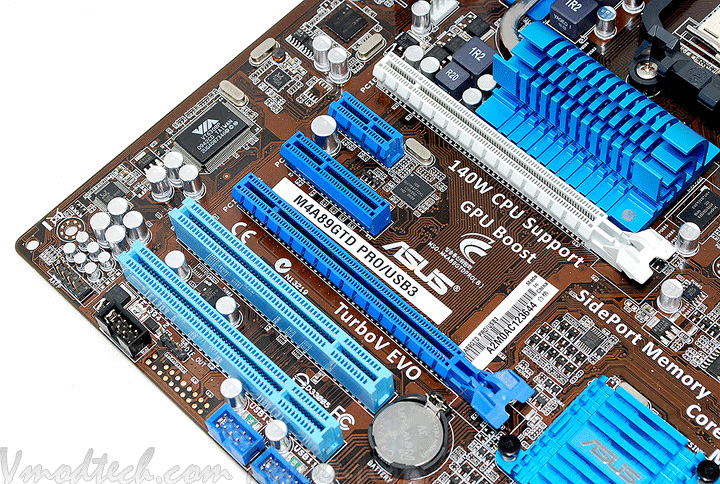

PCI-e x16 2.0 จะใช้ตัวสีฟ้าเข้มเป็นตัวหลักนะครับ โดยต้องเสียบ VGA Switch Card ไว้ที่ช่องสีขาวด้านบนด้วยขณะใช้งานกราฟฟิกการ์ดเพียงตัวเดียว

dsc 0666 ASUS M4A89GTD PRO/USB3 Motherboard Review

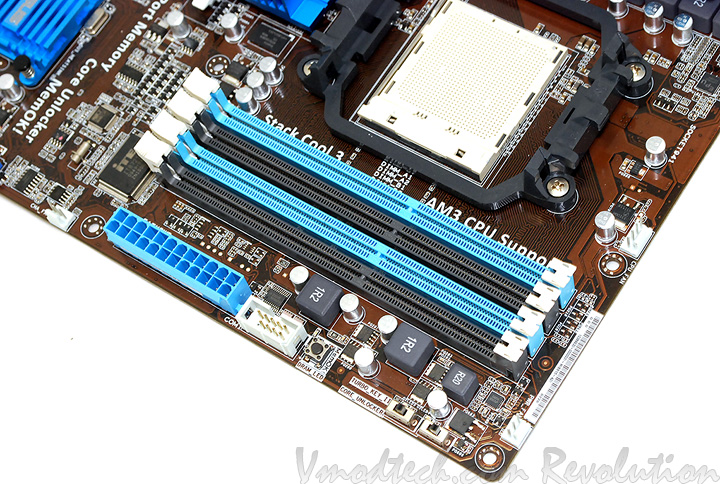

รองรับเมมโมรีในแบบ DDR3 ในแบบDual Channel รองรับความจุสูงสุด 16GB ความเร็ว 1066 1333 และ1866+ในแบบโอเวอร์คล็อค

dsc 0650 ASUS M4A89GTD PRO/USB3 Motherboard Review

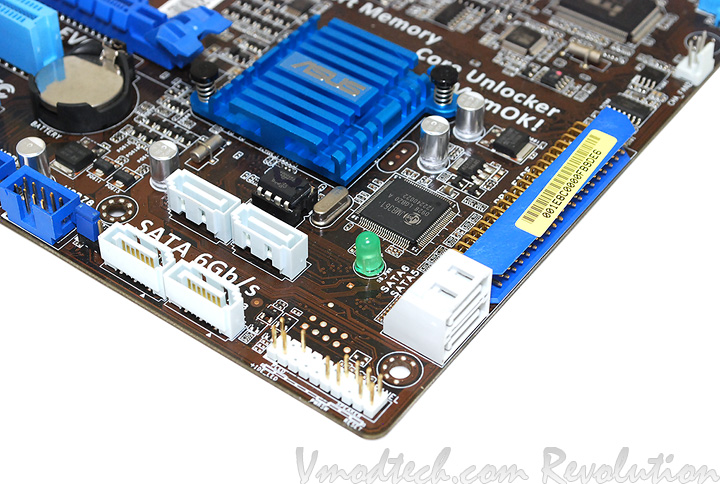

ซิงก์ระบายความร้อน SB850 หน้าตาสวย ส่วนSB850รองรับSATA3 6GB/s มาตั้งแต่เกิด

dsc 06531 ASUS M4A89GTD PRO/USB3 Motherboard Review

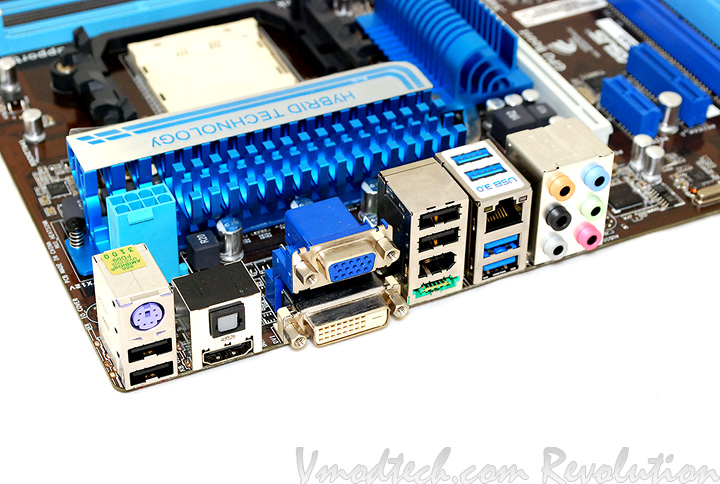

พอร์ทเชื่อมต่อด้านหลังครบครันสำหรับ ASUS M4A89GTD Pro/USB3 ตัวนี้

————————————————–

Test Setup

ทดสอบกันภายใต้ซิงก์ลม ปลดล็อคคอร์และแคชกันแบบง่ายดายด้วยฟังก์ชั่น Core Unlocker(เฉพาะcpuที่มีความสามารถเปิดได้เท่านั้น) ความเร็วไม่มากมายกับPhenom II X3 425@X4 B25 3.6 GHz

dsc 0412 ASUS M4A89GTD PRO/USB3 Motherboard Review

SYSTEMS
.CPU ..AMD Phenom II X3 425
.Motherboard ..ASUS M4A89GTD Pro/USB3 (AMD890GX + SB850)
.Memory ..G.Skill Trident DDR3 1600 Cl8
.Graphic Card ..ASUS ATI Radeon HD5850
.Harddisk ..Seagate 500GB
.Power Supply ..Silverstone Zeus 850w
.Operation System ..Windows 7 Ultimate 32-bit

CPUZ

cpu ASUS M4A89GTD PRO/USB3 Motherboard Review

Everest Ultimate Report

evr nb ASUS M4A89GTD PRO/USB3 Motherboard Review

evr nb 1 ASUS M4A89GTD PRO/USB3 Motherboard Reviewevr sb ASUS M4A89GTD PRO/USB3 Motherboard Review

Everest ยังคงเห็นเป็นชิปเซต SB750 แทนที่จะเป็น SB850 นะครับ สงสัยโปรแกรมผมจะเก่าไปซักหน่อย..อิอิกำ

————————————————–

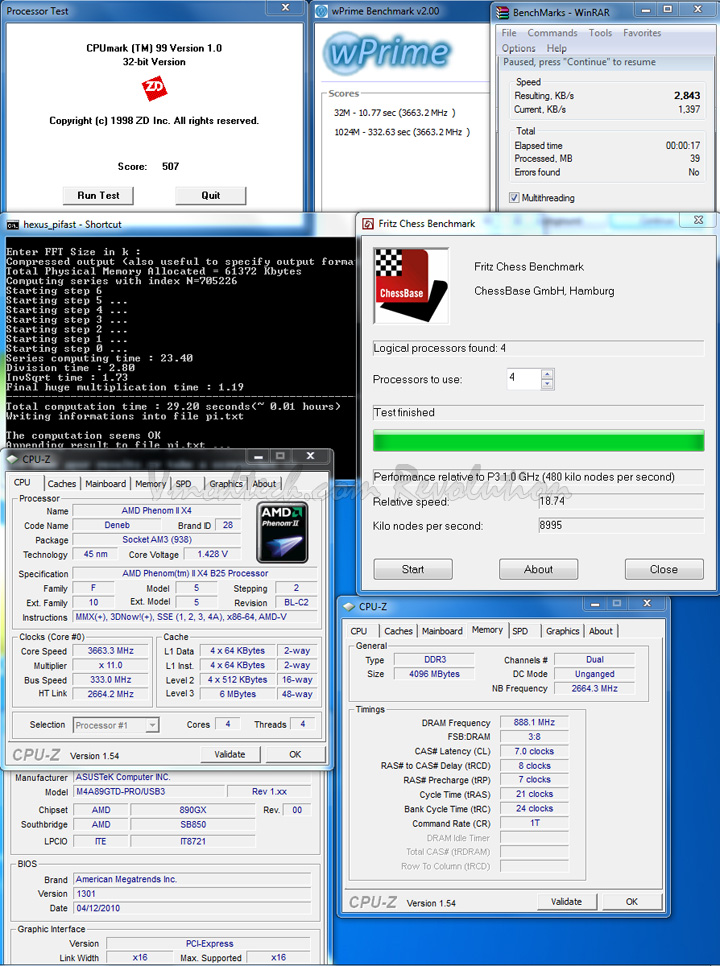

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess

& hexus_pifast

333 v ASUS M4A89GTD PRO/USB3 Motherboard Review

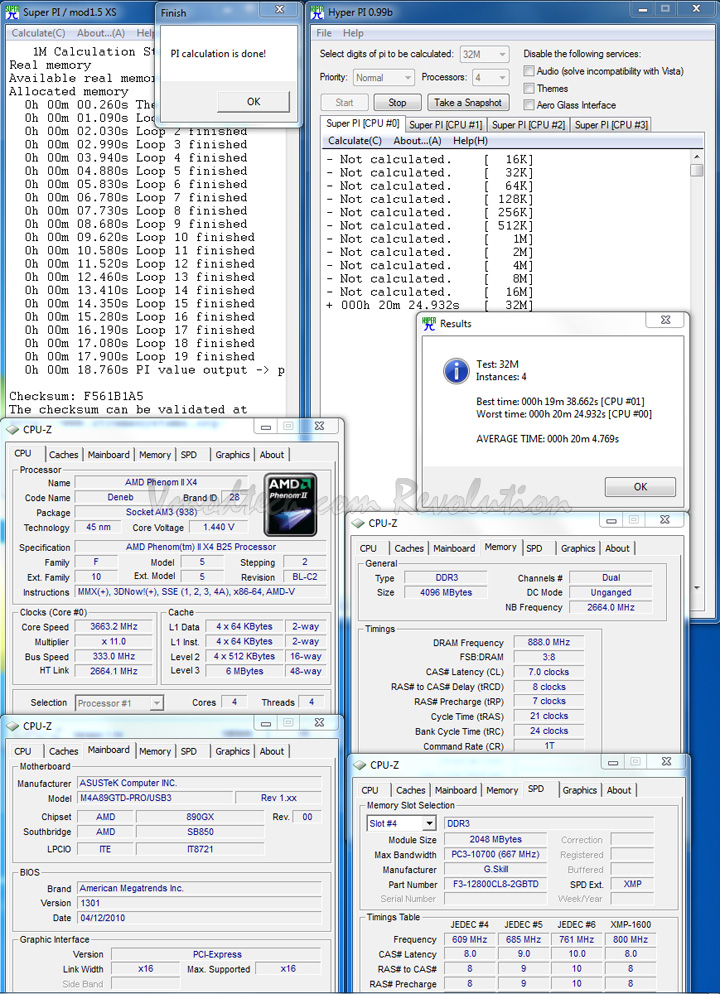

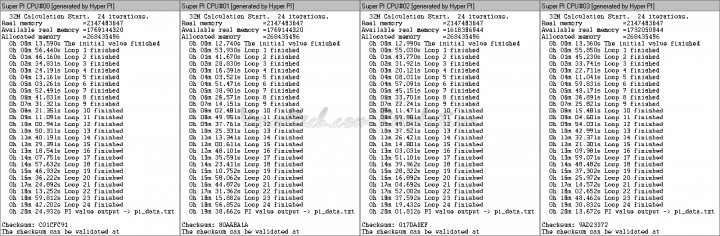

SuperPI 1M 1Thread& 32M 4Threads

333 pi32 ASUS M4A89GTD PRO/USB3 Motherboard Review

hpi 20100514 003046 720x236 ASUS M4A89GTD PRO/USB3 Motherboard Review

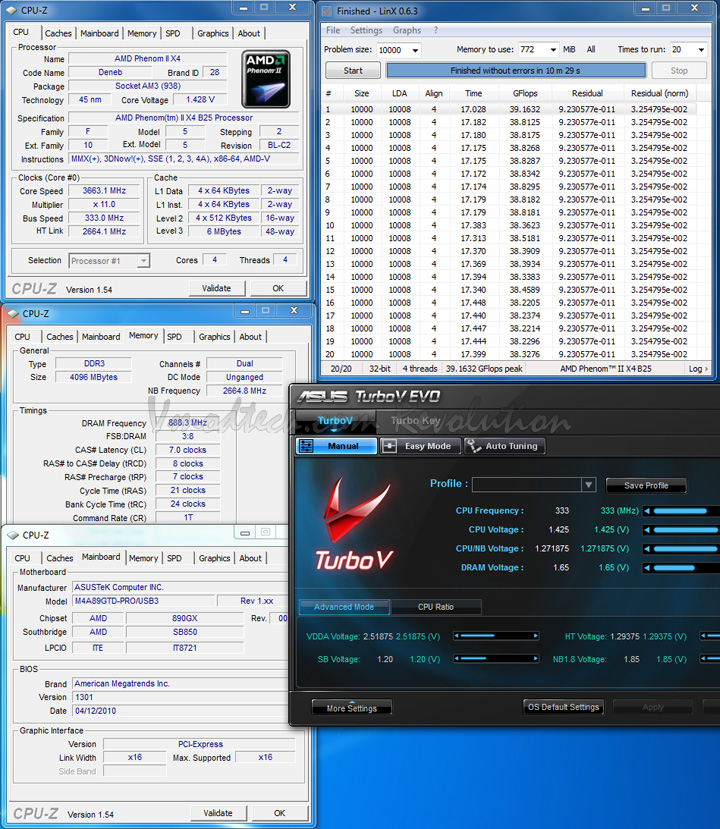

LinX 0.6.3

333 linx ASUS M4A89GTD PRO/USB3 Motherboard Review

————————————————–

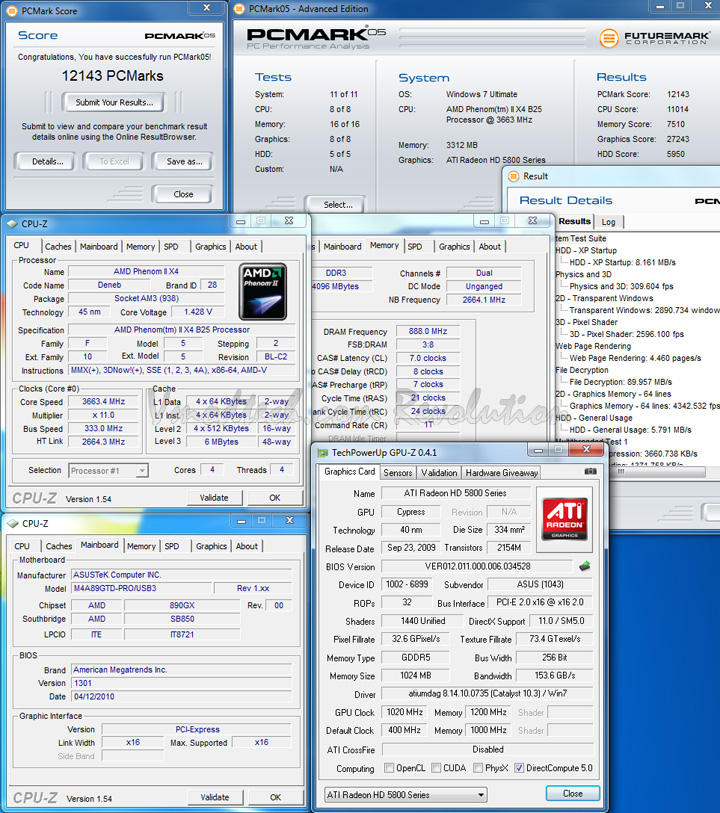

PCMark 05

333 pc05 ASUS M4A89GTD PRO/USB3 Motherboard Review

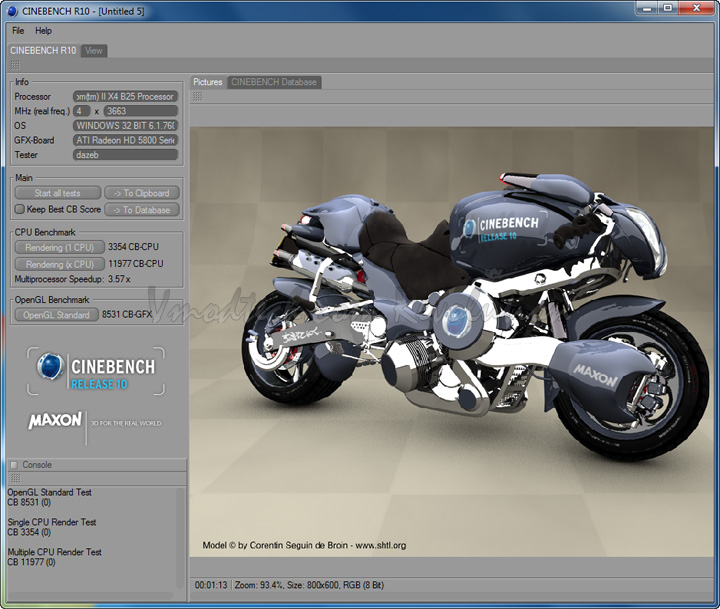

CINEBENCH R10

333 cbr10 ASUS M4A89GTD PRO/USB3 Motherboard Review

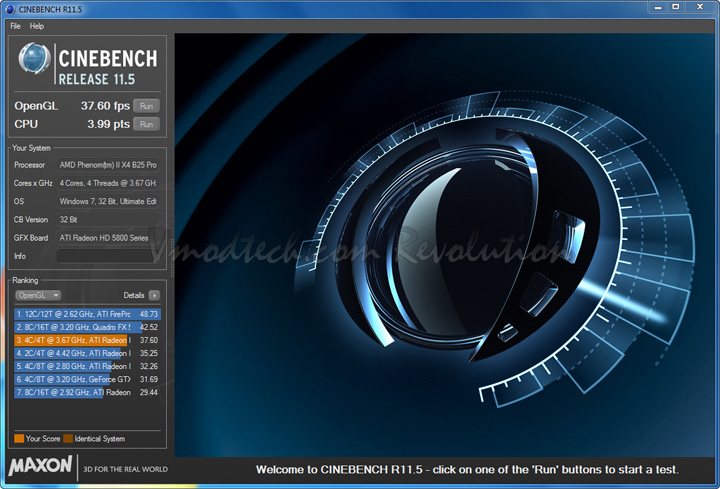

CINEBENCH R11.5

333 cb115 ASUS M4A89GTD PRO/USB3 Motherboard Review

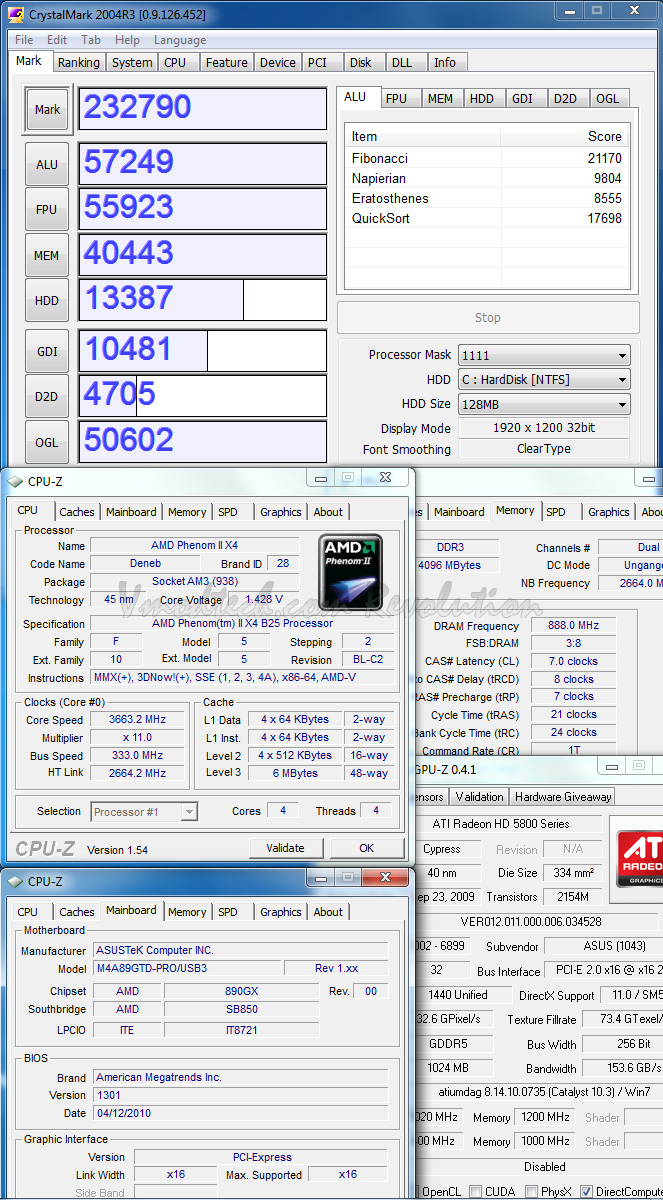

CrystalMark 2004R3

crystalmark ASUS M4A89GTD PRO/USB3 Motherboard Review

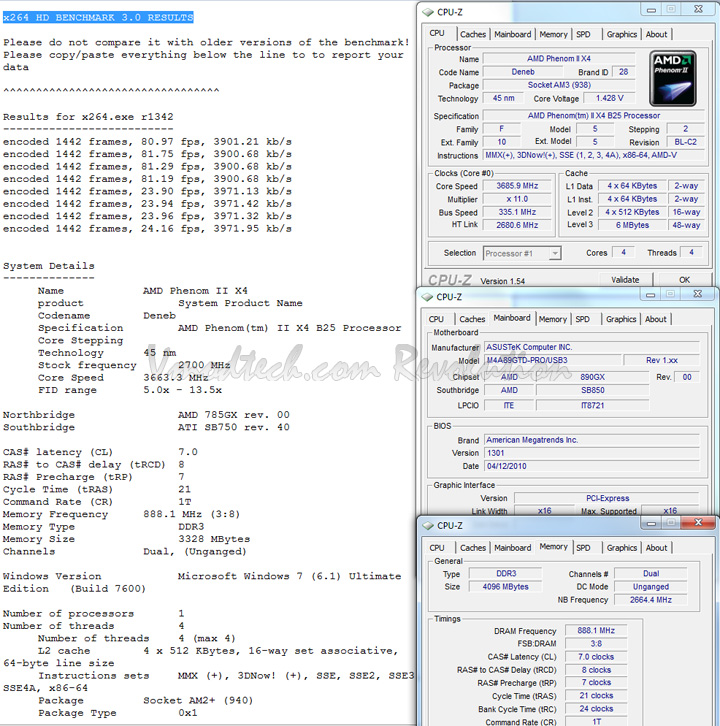

x264 HD Benchmark

x264 ASUS M4A89GTD PRO/USB3 Motherboard Review

————————————————–

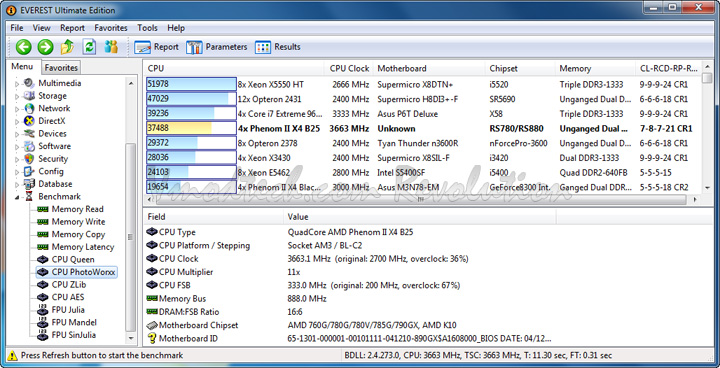

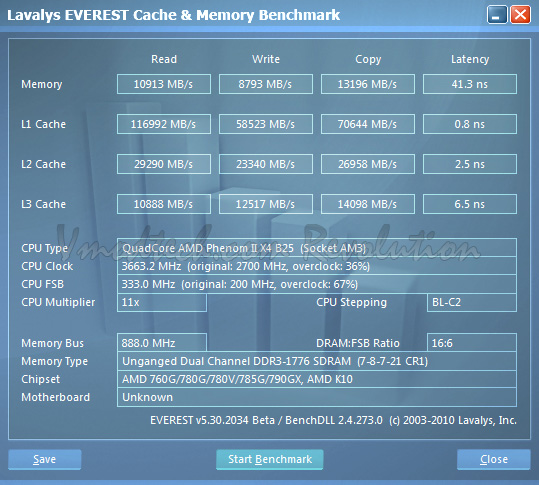

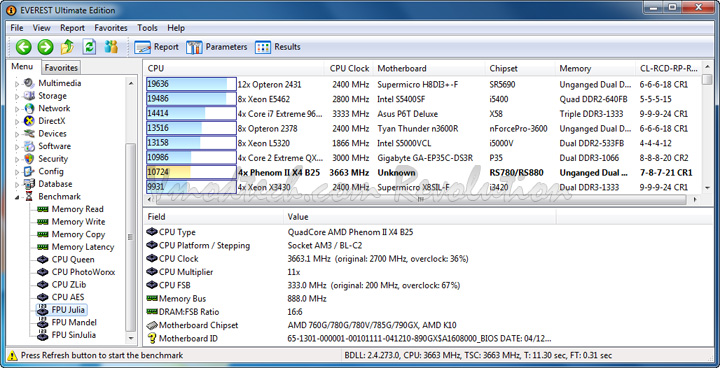

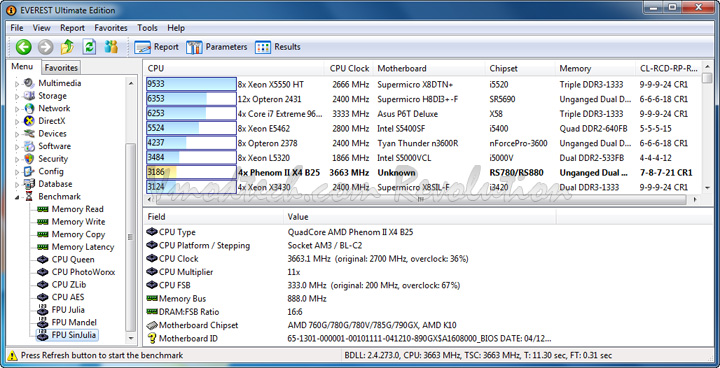

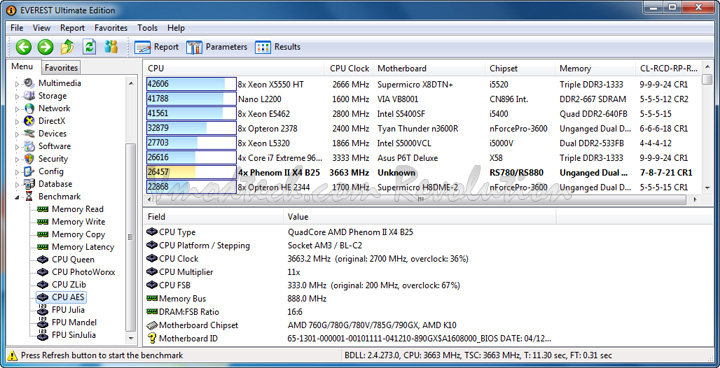

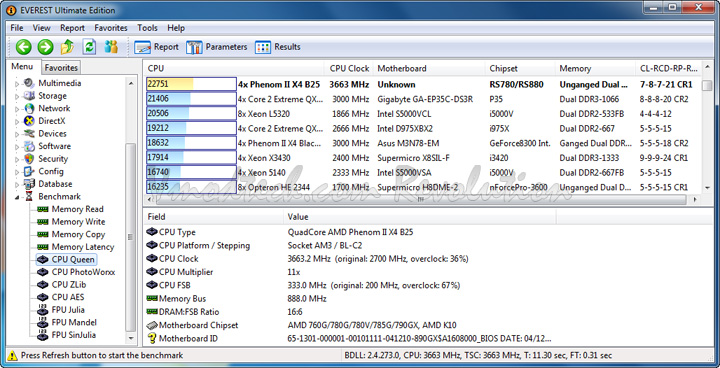

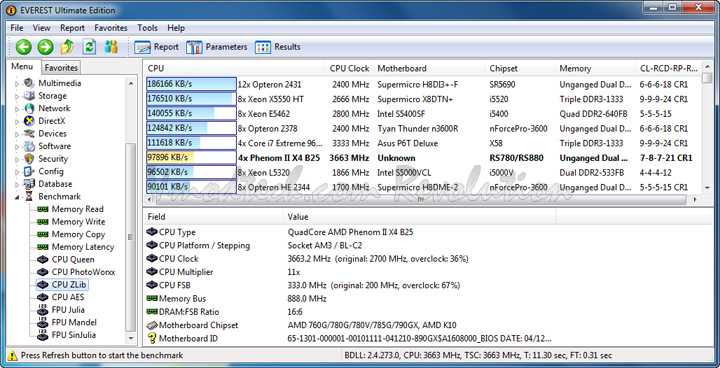

EVEREST Ultimate Edition

evr 01 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 02 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 03 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 04 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 05 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 06 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 07 ASUS M4A89GTD PRO/USB3 Motherboard Review

evr 08 ASUS M4A89GTD PRO/USB3 Motherboard Review

————————————————–

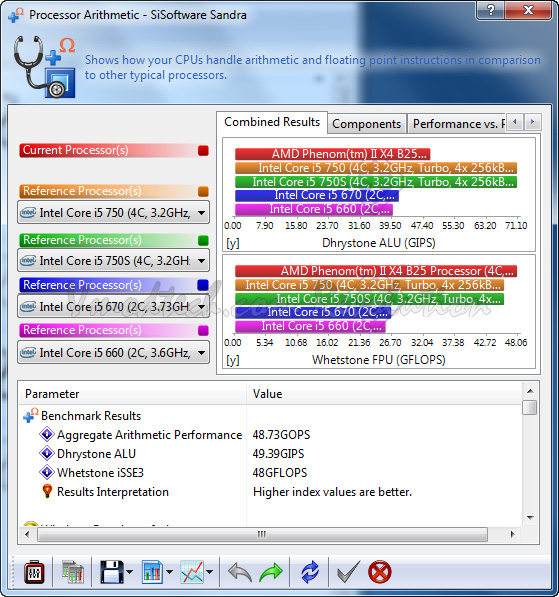

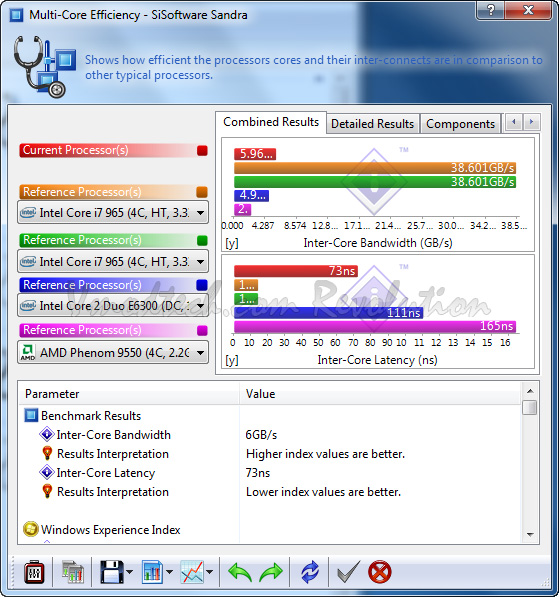

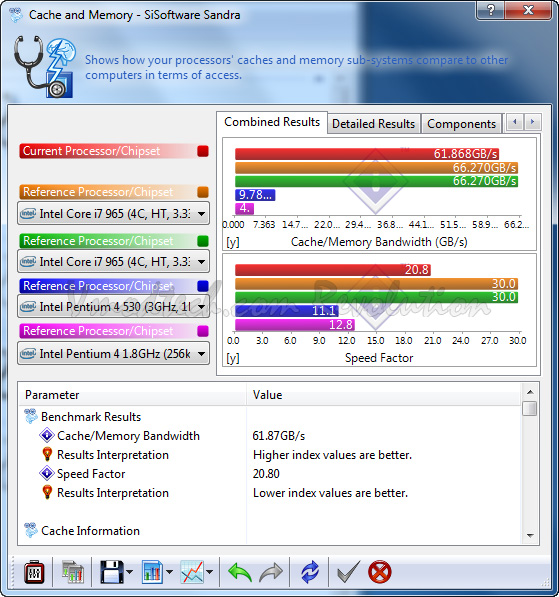

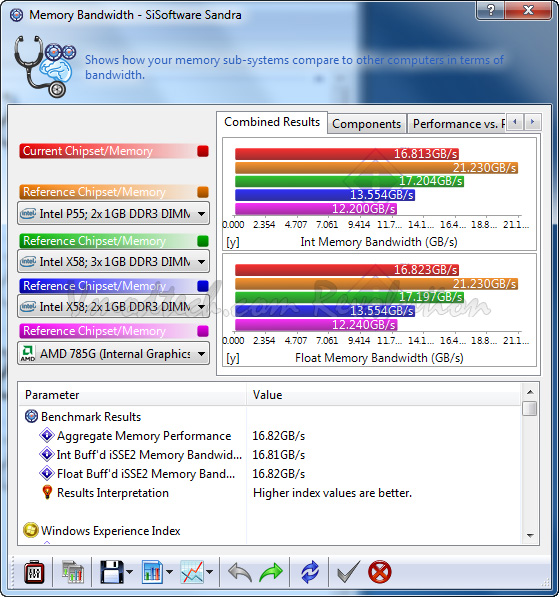

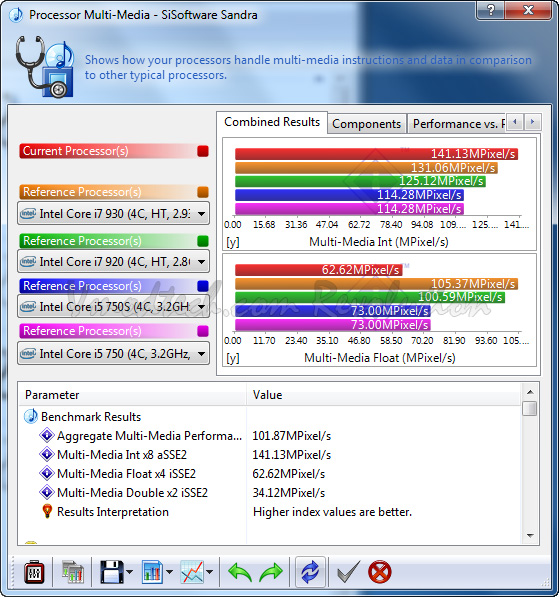

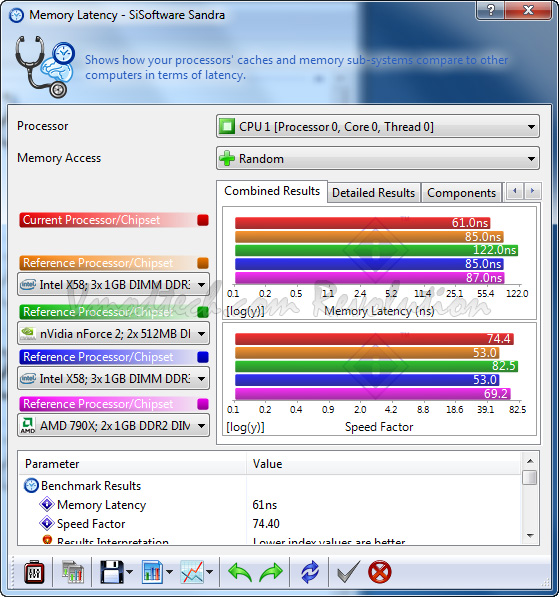

Sisoft Sandra 2010

ss 01 ASUS M4A89GTD PRO/USB3 Motherboard Review

ss 02 ASUS M4A89GTD PRO/USB3 Motherboard Review

ss 03 ASUS M4A89GTD PRO/USB3 Motherboard Review

ss 04 ASUS M4A89GTD PRO/USB3 Motherboard Review

ss 05 ASUS M4A89GTD PRO/USB3 Motherboard Review

ss 06 ASUS M4A89GTD PRO/USB3 Motherboard Review

————————————————–

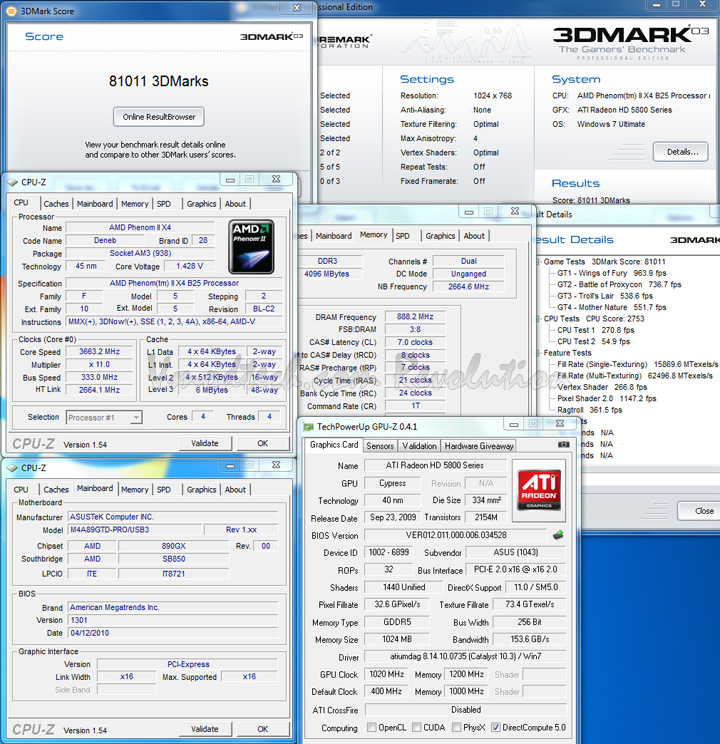

3DMark 03

333 03 ASUS M4A89GTD PRO/USB3 Motherboard Review

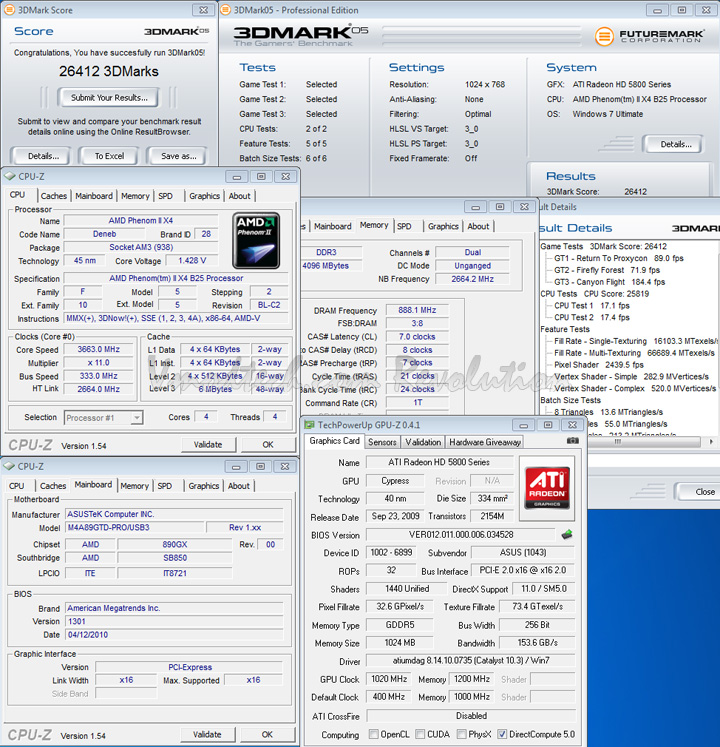

3DMark 05

333 05 ASUS M4A89GTD PRO/USB3 Motherboard Review

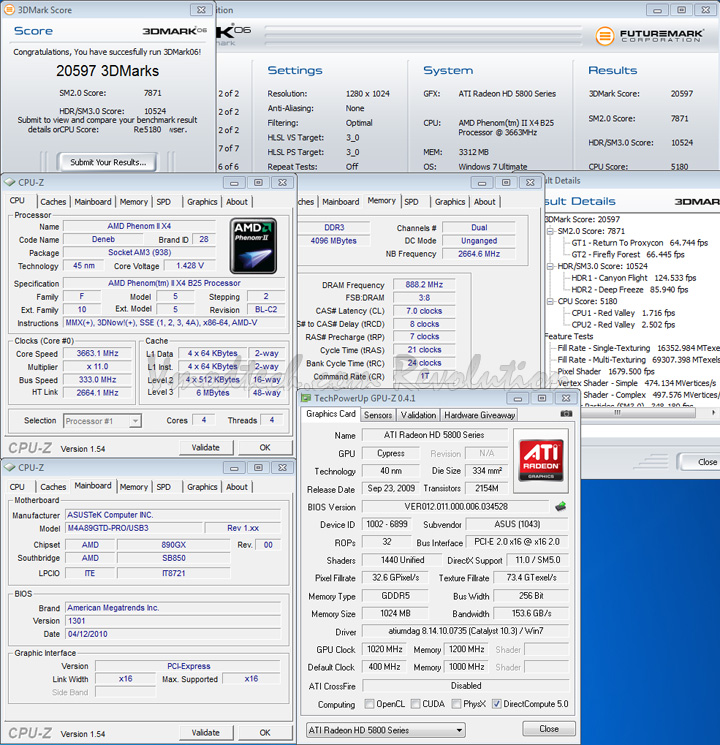

3DMark 06

333 06 ASUS M4A89GTD PRO/USB3 Motherboard Review

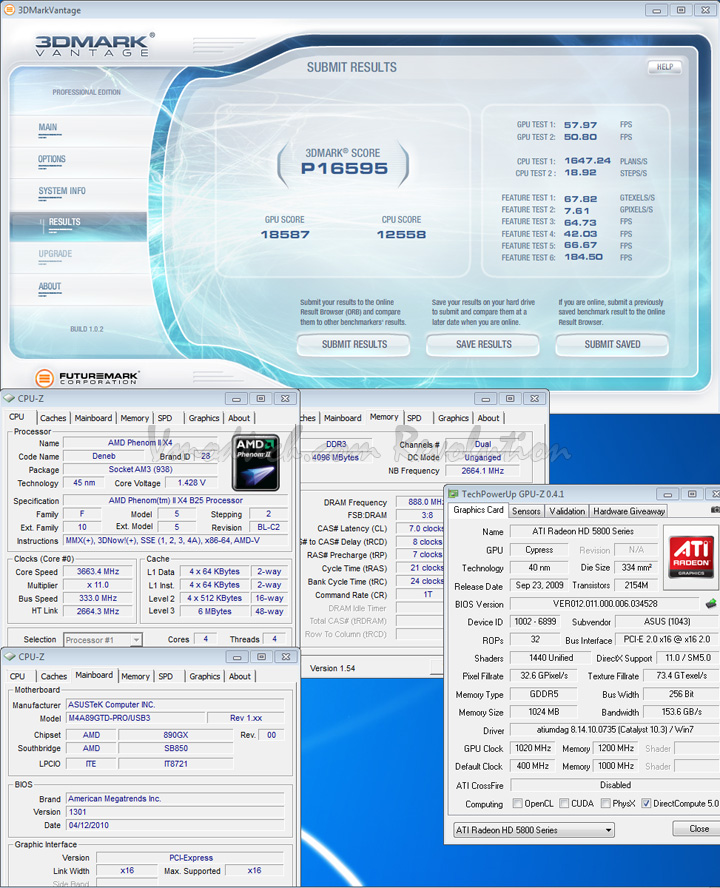

3DMark Vantage

333 07 ASUS M4A89GTD PRO/USB3 Motherboard Review

————————————————–

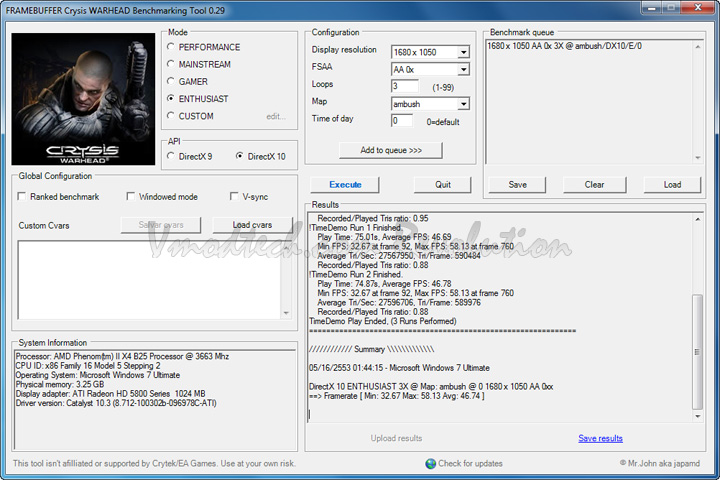

Crysis WARHEAD Benchmark DX10 ENTHUSIAST Mode 1,680X1,050 AA 0X

crysiswh ASUS M4A89GTD PRO/USB3 Motherboard Review

ลื่นแล้ว

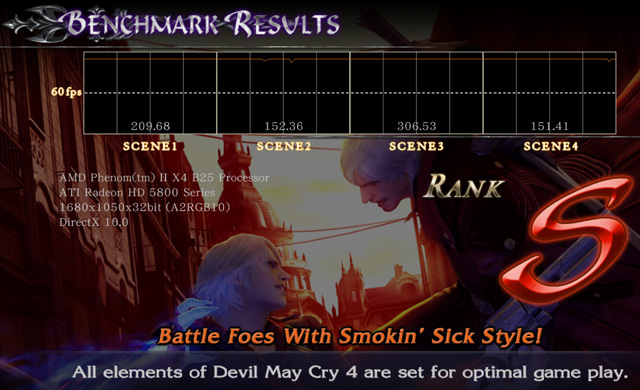

Devil May Cry 4 DX10 Benchmark AA8x Superhigh all

devilmaycry4dx10 201 ASUS M4A89GTD PRO/USB3 Motherboard Review

ลดความละเอียดมาเหลือ1680×1050 รอลุงเชนมาเปี้ยวเลยนะเนี่ย

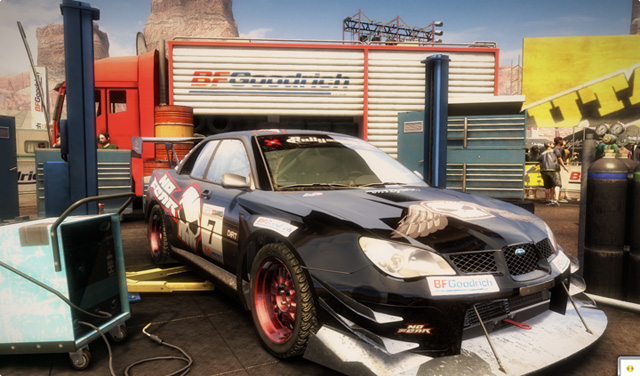

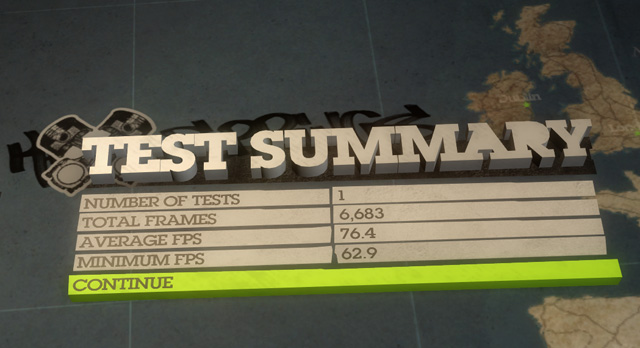

Dirt 2 DX11 Benchmark 1680×1050 AA8x

dirt2 ASUS M4A89GTD PRO/USB3 Motherboard Review

dirt2 result ASUS M4A89GTD PRO/USB3 Motherboard Review

————————————————–

Conclusion

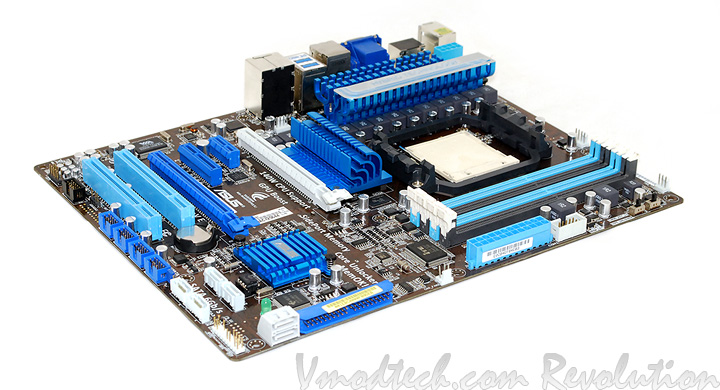

dsc 0657 ASUS M4A89GTD PRO/USB3 Motherboard Review

จบลงเป็นที่เรียบร้อยครับกับการทดสอบ ASUS M4A89GTD Pro / USB3 ก็แรงและครบเครื่องกันทีเดียวนะครับสำหรับเมนบอร์ดจากอัสซุสตัวนี้ สำหรับผู้ที่กำลังมองหาซิสเตมใหม่ๆก็น่าสนใจเลยทีเดียวกับความสามารถและฟังก์ชั่นที่ทางอัสซุสให้มากับเมนบอร์ดตัวนี้ แต่สำหรับผู้ใช้เมนบอร์ดชิปเซทเก่าก็คงไม่ถึงกับต้องเปลี่ยนใหม่เพราะประสิทธิภาพก็ไม่ได้แตกต่างกันมาก ทางด้านกราฟฟิกออนบอร์ด ATI Radeon HD4290 ในบทความนี้ผมไม่ได้ทดสอบและกล่าวถึงเพราะมองว่าถ้าซื้อเมนบอร์ดระดับราคานี้ก็คงมองข้ามไปหากราฟฟิกการ์ดที่มีประสิทธิภาพที่เหมาะสมน่าจะดีกว่า ส่วนกราฟฟิกออนบอร์ดมีติดมาให้ก็ดีเอาไว้เกิดฉุกเฉินก็ยังพอจะเลือกใช้ทดแทน เล่นเกมส์ออนไลน์หรือยิงไข่กันได้ตามเรื่อง สำหรับครั้งนี้ก็ขอจบการทดสอบแต่เพียงเท่านี้ หากมีอะไรขาดตกบกพร่องไปก็ขออภัยกันไว้ด้วยครับ สวัสดี

เอื้อเฟื้อเมนบอร์ดทดสอบโดย ASUS
