MSI 970 GAMING Motherboard Review

/ บทความโดย: Nongkoo OverclockTeam , 06/07/2014 00:06, 53,477 views / view in EnglishEN
«»
Share

msi 970 gaming motherboard review MSI 970 GAMING Motherboard Review

สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาเอาใจสาวกเอเอ็มดีกันบ้างครับกับเมนบอร์ดที่ผมเคยนำมาให้ทุกๆท่านชมรูปกันแล้วในงาน Computex 2014 ที่ผ่านมาในบูธของทาง MSI ซึ่งเป็นเมนบอร์ดในแพลตฟอร์ม Gaming Series ครับ ซึ่ง Gaming Series เราจะเห็นเพียงในแพลตฟอร์มของ FM2+ เท่านั้นในส่วนของทาง AMD ส่วนในซ๊อกเก็ต AM3+ นั้นผมก็ได้ถ่ายรูปภายในบูธของทาง MSI มาให้ทุกๆท่านได้ชมกันครับว่าทาง MSI ได้ผลิตเมนบอร์ด AM3+ Gaming Series กันออกมารองรับสำหรับบรรดาสาวกเอเอ็มดีมาให้ใช้งานกันแล้วครับ ในชื่อรุ่นเต็มๆว่า MSI 970 GAMING ซึ่งเป็นเมนบอร์ดในรุ่นแรกที่เป็นรุ่น Gaming Series ครับ โดยบรรดาฟีเจอร์ต่างๆที่มีอยู่ใน Gaming Series นั้นจัดให้แบบเต็มๆครับ โดยชิบเซ็ตนั้นเป็น AMD® 970+SB950 ซึ่งเป็นชิบเซ็ตในรุ่น 970 ครับก็ถือว่าเป็นรุ่นเล็กสุดในซีรี่ย์9 ครับในซ๊อกเก็ต AM3+ ถ้าไม่นับบรรดาชิบเซ็ตต่ำๆที่อัพเกรดให้ใช้ซีพียู AM3+ ได้ แน่นอนครับว่าหลายๆท่านคงคิดว่าชิบเซ็ต 970 นี่จะแรงกันขนาดไหนแล้วบรรดาฟีเจอร์ให้มามากขนาดไหนอันนี้ต้องบอกเลยครับว่า MSI 970 GAMING ของเค้าจัดเต็มจริงๆ ไล่มาตั้งแต่ฟีเจอร์หลักๆของ Gaming Series นั่นก็คือ E2200 ที่ออกแบบมาเอาใจบรรดาเกมส์เมอร์แบบเต็มๆหรือ Audio Boost 2.0 อีกทั้งยังอยู่ในมาตรฐาน Military Class 4 ที่ใช้วัสดุอุปกรณ์เกรดเยี่ยมไม่ว่าจะเป็น Super Ferrite Chokes , Dark CAP ซึ่งเราจะเห็นอยู่ในเมนบอร์ดรุ่นใหญ่ๆของทาง MSI แน่นอนครับว่าประสิทธิภาพการทำงานนั้นดีเยี่ยมกันอย่างแน่นอน และที่เป็นจุดเด่นอีกอย่างของเมนบอร์ด MSI 970 GAMING นั่นก็คือสามารถใช้งานกับซีพียูในรุ่นท๊อปสุดของทาง AMD ได้นั่นก็คือ AMD FX-9590 ที่มีค่า TDP 220W ได้สบายเลยครับ โดยส่วนใหญ่เราจะต้องเป็นเมนบอร์ดในรุ่นใหญ่ที่มีระบบการจ่ายไฟที่รองรับการทำงานเท่านั้นครับถึงจะใช้งานได้ เดี๋ยวเรามาชมกันครับว่า MSI 970 GAMING ที่เป็นชิบเซ็ต 970 นั้นจะแรงทำเอาบรรดาเมนบอร์ดรุ่นใหญ่ร้อนๆหนาวๆหรือไม่ ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

spec MSI 970 GAMING Motherboard Review

spec1 MSI 970 GAMING Motherboard Review

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

MSI 970 GAMING Appearance

dsc 0888 MSI 970 GAMING Motherboard Review

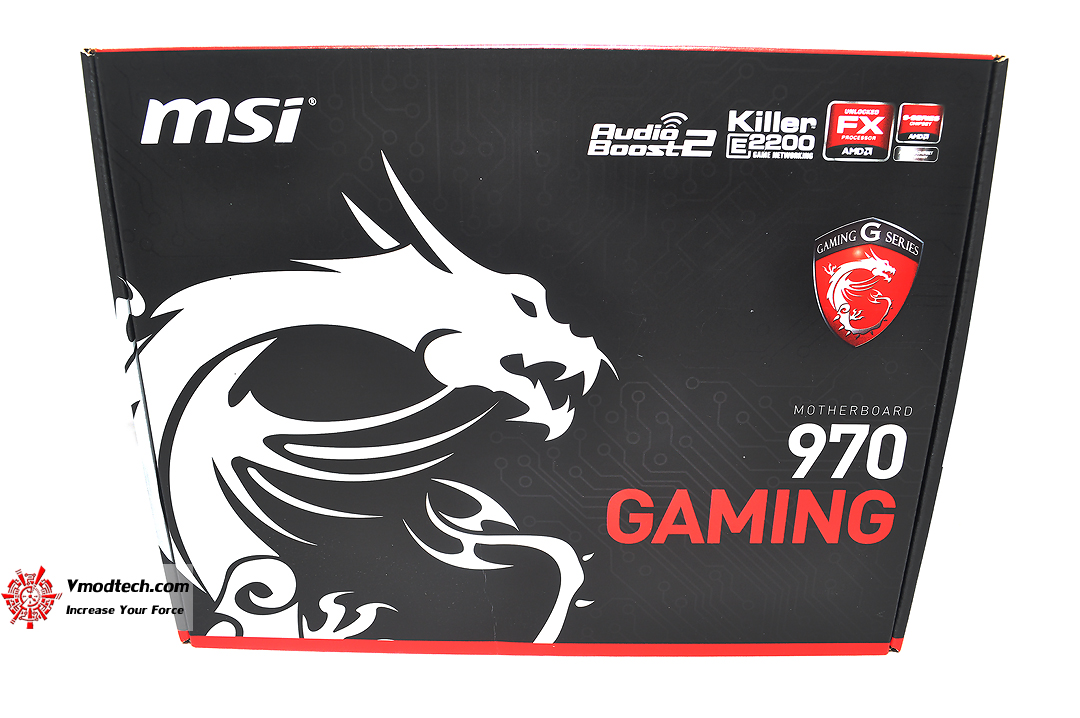

มากันในกล่องสีแดงดำพร้อมโลโก้มังกร Gaming พร้อมบอกฟีเจอร์และชื่อรุ่น MSI 970 GAMING

dsc 0891 MSI 970 GAMING Motherboard Review

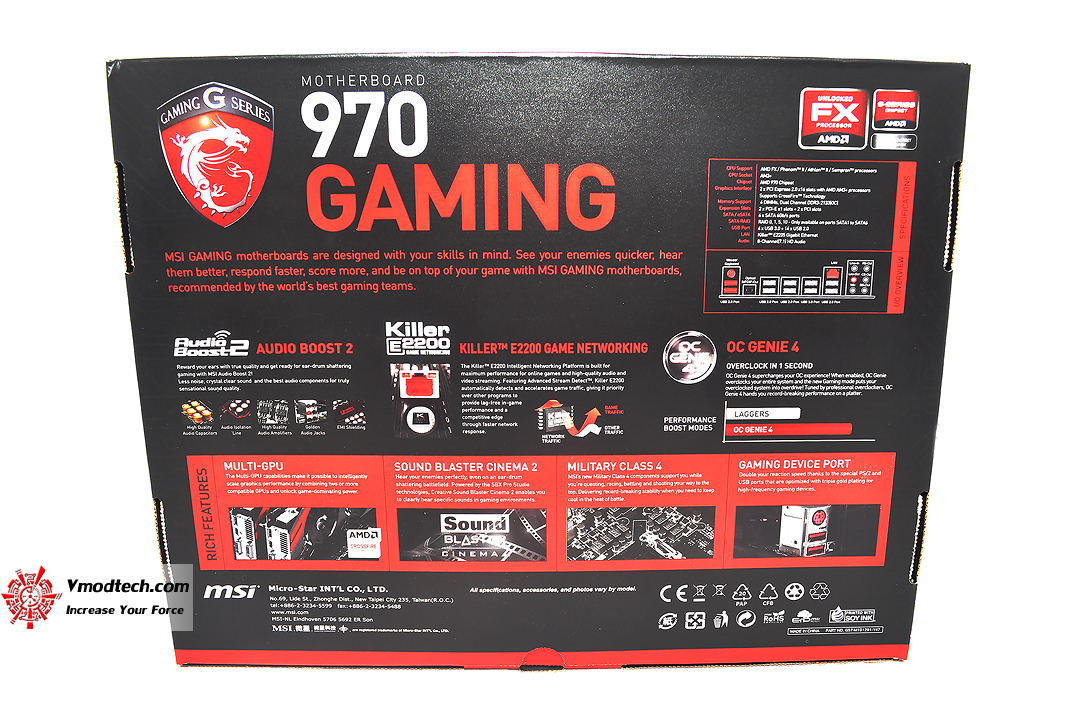

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

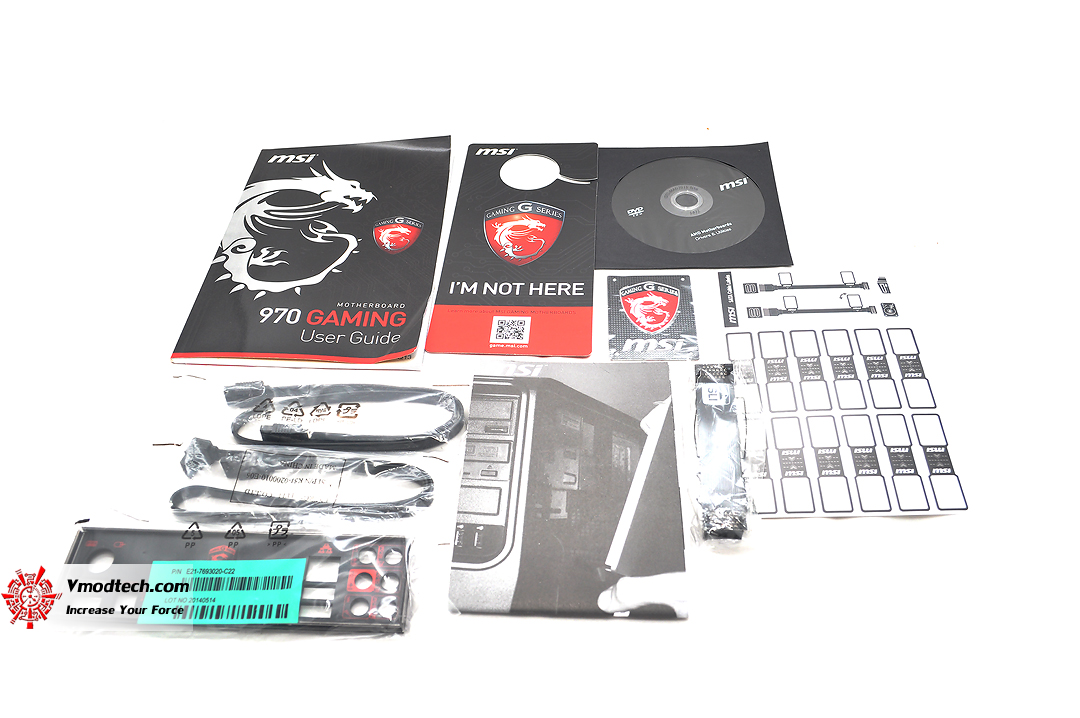

dsc 0872 MSI 970 GAMING Motherboard Review

อุปกรณ์ต่างๆมีคู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 2ชุด  ฝาหลัง และสาย SLI ครับ

dsc 0796 MSI 970 GAMING Motherboard Review

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆ ตามแบบฉบับ MSI Gaming ซีรี่ย์ครับ

dsc 0804 MSI 970 GAMING Motherboard Review

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ Gaming Series ขนาด 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor ใหญ่สุดครับ

dsc 0854 MSI 970 GAMING Motherboard Review

เมนบอร์ดสีดำแดงสวยสะดุดตาครับ ในแบบฉบับ GAMING

dsc 0814 MSI 970 GAMING Motherboard Review

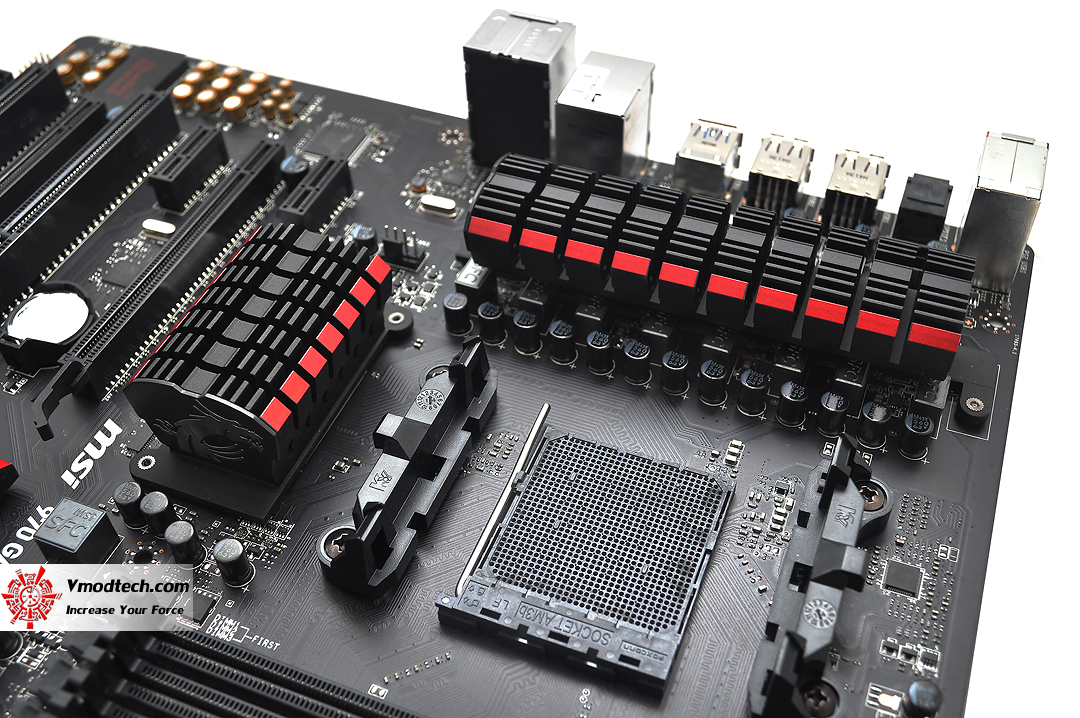

ซ๊อกเก็ต AM3+ รองรับซีพียู Supports  AMD®FXTM/ Phenom™ II/ Athlon™ II and Sempron™ processors for the AM3/ AM3+ socket ที่สำคัญรองรับซีพียูรุ่นใหม่ล่าสุดที่มีค่า TDP 220W อย่าง FX-9590 /FX-9370 อีกด้วยครับ ส่วนเฟสไฟให้กันมา 8เฟส SFC (Super Ferrite Chokes) คุณภาพเยี่ยม

dsc 0805 MSI 970 GAMING Motherboard Review

สล๊อตแรม 4ช่องมาตรฐาน Supports DDR3 2133(OC)/ 1866/ 1600/ 1333/ 1066 MHz ความจุสูงสุด 32GB ครับ

dsc 0843 MSI 970 GAMING Motherboard Review

ระบบเสียง MSI Audio Boost 2 ใหม่ล่าสุดอัดแน่นด้วยเทคโนโลยีเสียงจาก Creative Sound Blaster Cinema 2 สำหรับคอเกมส์เมอร์โดยเฉพาะครับ

dsc 0823 MSI 970 GAMING Motherboard Review

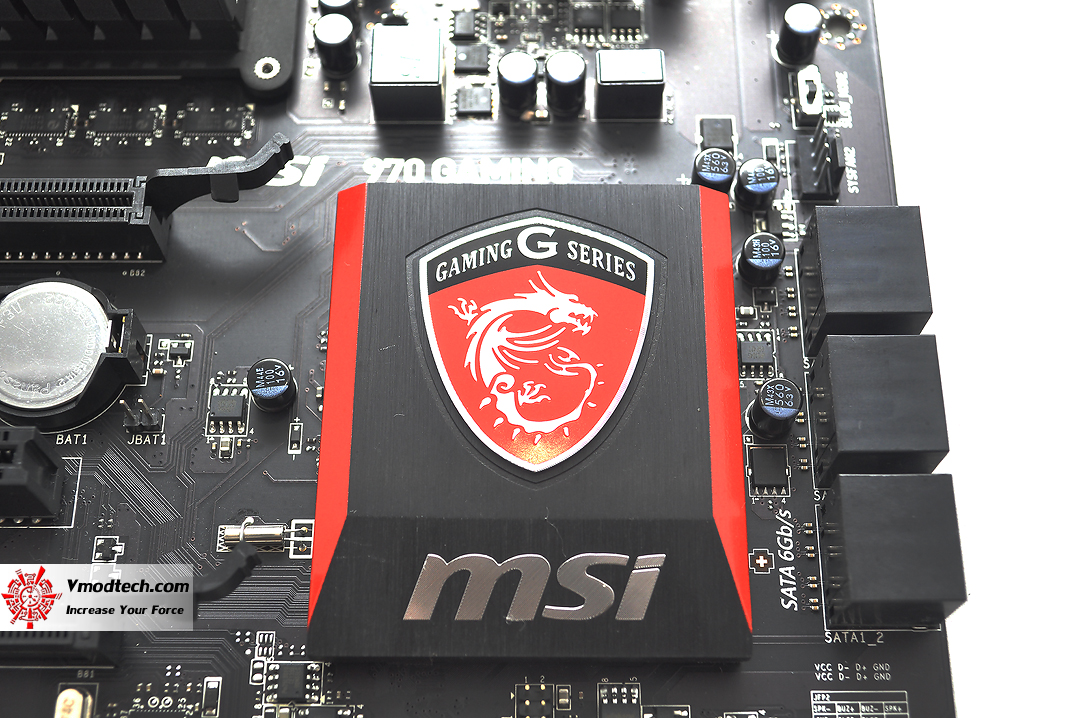

ฮีตซิงค์ SB / AMD® 970+SB950  ที่เป็นฮีตซิงค์รูปทรงสวยงามสไตล์ Gaming Series ครับ

dsc 0855 MSI 970 GAMING Motherboard Review

ช่องเสียบ SATA3 ให้กันมา  6 x SATA 6Gb/s ports , Supports RAID 0, RAID1, RAID5 and RAID 10 ครับ

dsc 0835 MSI 970 GAMING Motherboard Review

สล๊อตเชื่อม ต่ออุปกรณ์มี2 x PCIe 2.0 x16 slots , 2 x PCIe 2.0 x1 slots , 2 x PCI slots,  Supports AMD Quad CrossFireX™ and CrossFireX™ ให้กันมาเยอะพอใช้ได้ครับ และที่สำคัญใช้งานเมื่อเชื่อมต่อการ์ดสองใบนั้นบัสจะวิ่งที่ 8X ครับซึ่งส่วนใหญ่ชิบเซ็ต 970 นั้นเราจะเห็นวิ่งแค่ 4X แบบนี้คุ้มครับถือเป็นเมนบอร์ดชิบเซ็ต 970 ที่คุ้มค่ามากเลยทีเดียว

dsc 0863 MSI 970 GAMING Motherboard Review

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse combo port , 8 x USB 2.0 ports ,  2 x USB 3.0 ports , 1 x Optical S/PDIF-Out connector , 1 x LAN (RJ45) port , 6 x OFC audio jacks โดยจุดเด่นอีกอย่างหนึ่งนั่นก็คือระบบ LAN ครับซึ่งมาในชุดของ E2200 Killer จัดเต็มสำหรับบรรดาคอเกมส์เมอร์กันเลยทีเดียว อีกทั้งจัดเต็มด้วยพอต USB 2.0 ถึง 8พอตและ USB 3.0 อีก 2พอต รวมเป็น 10พอตครับ ให้มาเยอะกันจริงๆ

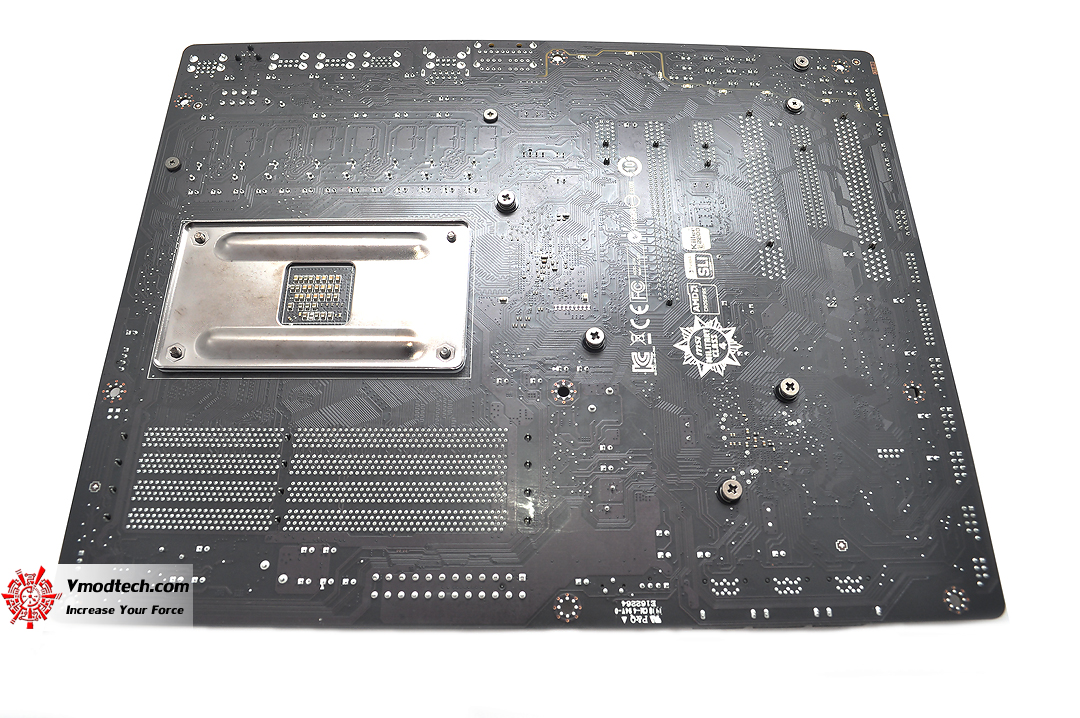

dsc 0865 MSI 970 GAMING Motherboard Review

PCB ด้านหลังเมนบอร์ดสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..AMD FX-9590 Support by AMD Thailand
.Motherboard . MSI 970 GAMING
.Memory ..Team Xtreem LV 2133 CL9-11-11-18 1.65V
.Graphic Card . AMD RADEON R9 290
.Harddisk ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น AMD FX-9590 Support by AMD Thailand ครับผม…

dsc 0785 MSI 970 GAMING Motherboard Review

dsc 0794 MSI 970 GAMING Motherboard Review

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

CPU-Z

AMD FX-9590

cpuid 720x651 MSI 970 GAMING Motherboard Review

วันนี้ทดสอบกันที่ความเร็ว 5.1Ghz ไฟเลี้ยงซีพียู Vcore 1.48V (ในโปรแกรม CPUZ จะโชว์ 1.65v) NB Frequency 2500 Mhz บัสแรม 2426Mhz CL10-12-12-28-39 1T 1.75V โดยในโปรแกรม CPUZ นั้นค่า Vcore นั้นจะออกมาสูงกว่าความเป็นจริงครับโดยเมนบอร์ดนั้นยังไม่ได้ปรับเปลี่ยนค่าไฟในไบออสเพื่อให้รองรับระบบไฟกับซีพียู TDP 220W แบบสมบรูณ์ถ้าได้ไบออสชุดใหม่ออกมาไฟก็น่าจะโชว์ตรงครับไม่น่ามีปัญหาครับซึ่งก็จะเหมือนกับเมนบอร์ดในรุ่นอื่นๆซึ่งต้องอัพเดทไบออสให้สามารถใช้งานกับซีพียู TDP 220W ได้ครับสำหรับในจุดปรับแต่งระบบไฟนี้ซึ่งอาจจะยังโชว์ไม่ตรงนะครับเลยขอทำความเข้าใจกันก่อน แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา

AIDA64

Mainbord

mb 720x562 MSI 970 GAMING Motherboard Review

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

SuperPI 1M 1 Thread

superpi 1mb 712x720 MSI 970 GAMING Motherboard Review

SuperPI 32M 1 Thread

superpi32 720x475 MSI 970 GAMING Motherboard Review

HyperPI 32M 8 Threads

hyperpi32 720x292 MSI 970 GAMING Motherboard Review

hyperpi32 all 720x291 MSI 970 GAMING Motherboard Review


สำหรับชุดทดสอบ SuperPI1MBจบไปที่ 17.752วินาที , 32MB จบไป18นาที 26 .565วินาที แรงในระดับมาตราฐาน 5.1Ghzครับกับบัสแรม 2400Mhz  , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ


————————————————–

AIDA64 Extreme

AIDA64

cpu MSI 970 GAMING Motherboard Review

AIDA64 Cache & Memory Benchmark

mem MSI 970 GAMING Motherboard Review

ค่า Memory Read อยู่ที่ 29058MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที20828 MB/s เร็วตามบัสแรมที่วิ่ง 2400Mhz ครับ ซึ่งถ้าได้กด CL ลงอีกนิดก็จะแรงขึ้นนิดหน่อยครับไม่มากแต่จะไม่นิ่งครับในการทดสอบโปรแกรมต่างๆตามผลทดสอบด้านล่างที่กด CL9

mem cl9 MSI 970 GAMING Motherboard Review

CPU Queen

queen 720x703 MSI 970 GAMING Motherboard Review

CPU PhotoWorxx

photo 720x701 MSI 970 GAMING Motherboard Review

CPU ZLib

zlib 720x700 MSI 970 GAMING Motherboard Review

CPU AES

aes 720x699 MSI 970 GAMING Motherboard Review

CPU Hash

hash 720x687 MSI 970 GAMING Motherboard Review

FPU VP8

vp8 720x703 MSI 970 GAMING Motherboard Review

FPU Julia

julia 720x687 MSI 970 GAMING Motherboard Review

FPU Mandel

mandel 720x683 MSI 970 GAMING Motherboard Review

FPU SinJulia

sinjulia 720x707 MSI 970 GAMING Motherboard Review

แรงทุกการทดสอบในระดับ AMD FX ครับ สำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all 720x455 MSI 970 GAMING Motherboard Reviewcpumark MSI 970 GAMING Motherboard Review


X264 FHD

x264 720x367 MSI 970 GAMING Motherboard Review

x264 1 720x372 MSI 970 GAMING Motherboard Review

แรงกันถ้วนหน้าจริงๆ X264 กดกันไป 29.75FPS กันไปเลยแรงจัดจริงๆครับสำหรับ AMD FX-9590 ที่วิ่ง 5.1Ghz  ส่วน Fritz Chess อยู่ที่ 26.80 แรงกันจริงๆและ Winrar กดไป 7579KB/s แรงดีเลยทีเดียวครับ

————————————————–

Cinebench 10

cine10 720x644 MSI 970 GAMING Motherboard Review

Cinebench 11.5

cine11 720x594 MSI 970 GAMING Motherboard Review

Cinebench 15

cine15 719x601 MSI 970 GAMING Motherboard Review

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

————————————————–

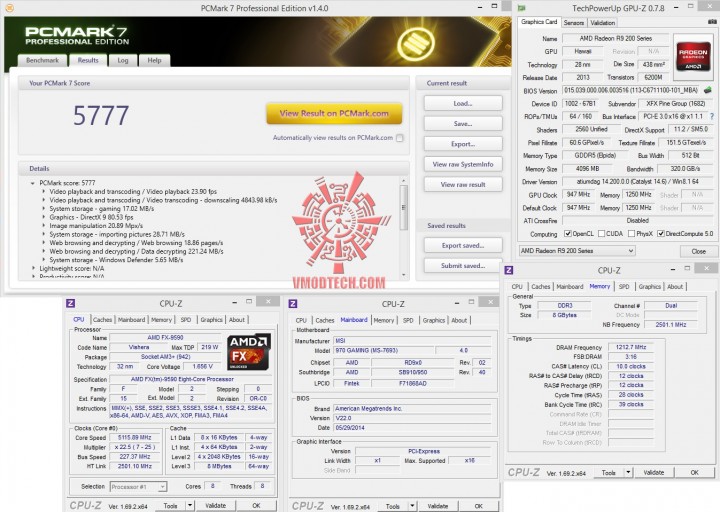

PCMark 7

pc7 720x512 MSI 970 GAMING Motherboard Review

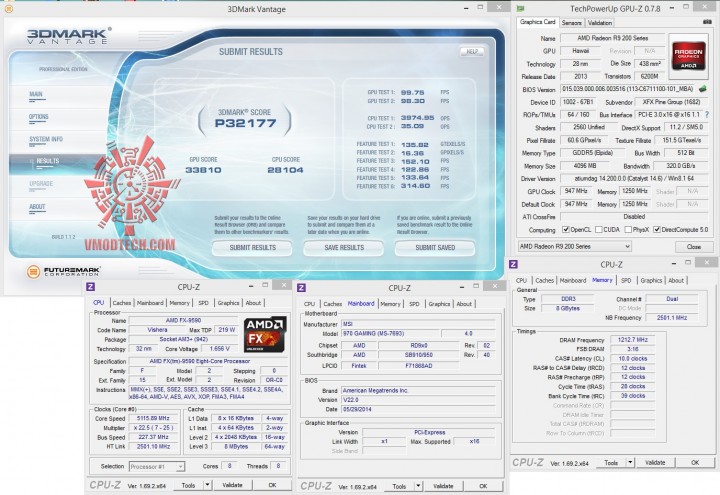

3DMark Vantage

vantage 720x495 MSI 970 GAMING Motherboard Review

3DMark Vantage กดกันไป 32177คะแนน กันไปแล้วครับ

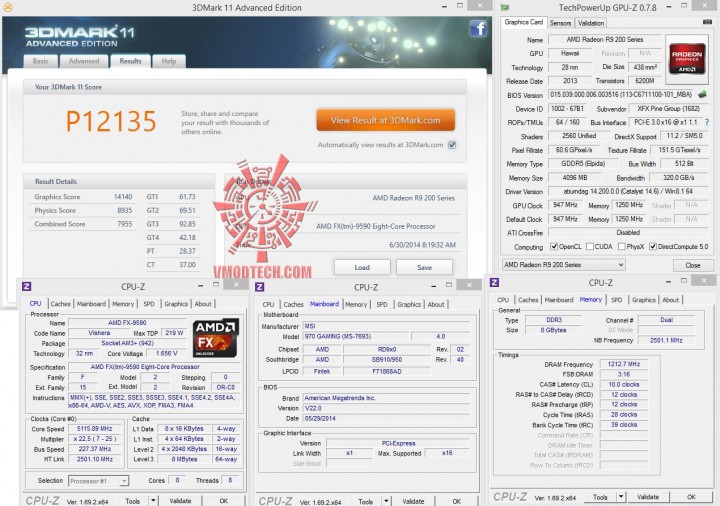

3DMark11

3d11 720x506 MSI 970 GAMING Motherboard Review

3Dmark11 อยู่ที่ 12135คะแนน

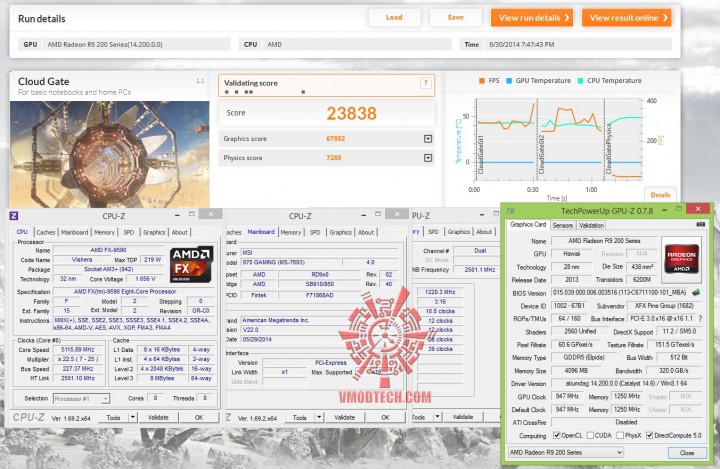

3DMark

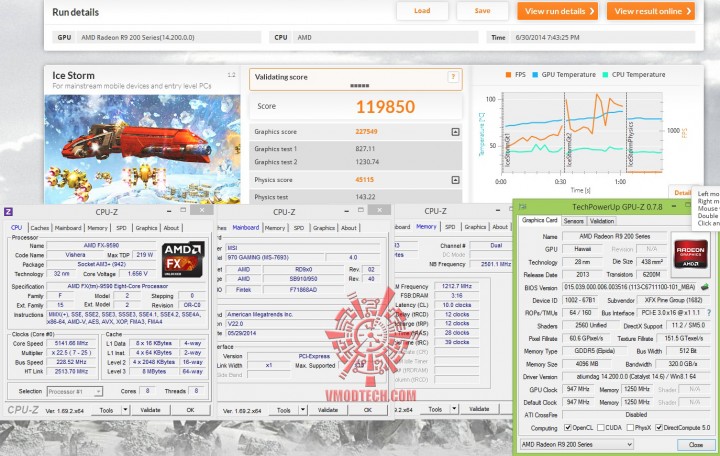

ice 720x456 MSI 970 GAMING Motherboard Review

cloud 720x469 MSI 970 GAMING Motherboard Review

fire 720x463 MSI 970 GAMING Motherboard Review

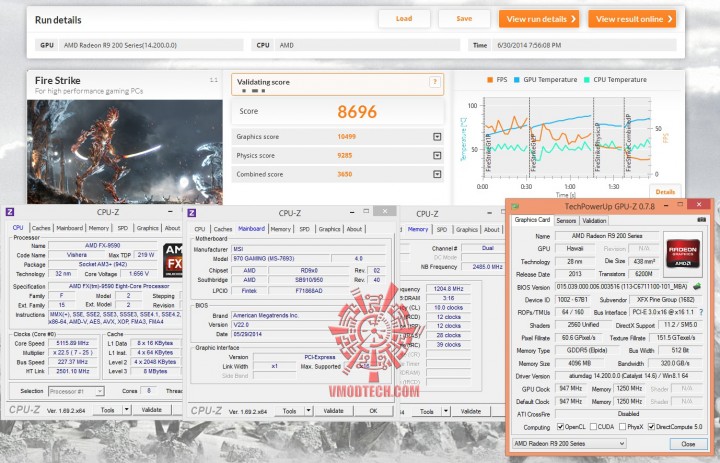

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 8696คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

————————————————–

Crysis3

crysis 3 33257 wp 720x405 MSI 970 GAMING Motherboard Review

crysis3 2013 10 31 05 53 27 04 720x405 MSI 970 GAMING Motherboard Review

crysis3 2013 10 31 05 53 31 79 copy 720x405 MSI 970 GAMING Motherboard Review

Welcome to the Jungle

crysis3 2013 11 14 11 48 25 26 720x405 MSI 970 GAMING Motherboard Review

crysis3 MSI 970 GAMING Motherboard Review

ไครซิส3 เล่นได้ลื่นๆ 49.4เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ


————————————————–

Battlefield 4

battlefield4 720x421 MSI 970 GAMING Motherboard Review

bf4 2013 11 12 17 46 07 60 720x405 MSI 970 GAMING Motherboard Review

bf4 2013 11 01 22 49 11 14 720x405 MSI 970 GAMING Motherboard Review

bf4 2013 10 30 19 29 28 18 720x405 MSI 970 GAMING Motherboard Review

bf4 MSI 970 GAMING Motherboard Review

BF4 เล่นกันแบบลื่นๆเลยครับ 67.5เฟรมเรต เลยครับ แรงจริงๆ

————————————————–

Maximum Overclock

มาถึงการทดสอบส่งท้ายแบบจัดเต็มเอาใจบรรดาสาวก AMD กันหน่อยครับกับเมนบอร์ดชิบเซ็ต 970 ที่ถือว่าเป็นรุ่นเล็กสุดแต่วันนี้จัดเต็มมาด้วยฟีเจอร์ที่ไม่แพ้บรรดาเมนบอร์ดในรุ่นใหญ่ๆกันเลยทีเดียวกับ MSI 970 GAMING เรามาลองจัดความเร็วสูงๆกันบ้างครับจัดหนักๆที่ความเร็ว 5.4Ghz ซึ่งในจุดนี้ไฟ CPUZ ที่เห็นนั้นจะสูงหน่อยนะครับตามที่ผมได้บอกขั้นต้นว่ามันยังโชว์ไม่ตรงเท่าไหร่ในไบออสตัวนี้ซึ่งยังไม่ได้ปรับแต่งค่าไฟให้ตรงเท่าไหร่เพราะเป็นเมนบอร์ดที่ออกมาใหม่นั่นเองครับ โดยไฟจริงๆจะอยู่ราวๆ 1.6Vต้นๆครับ ประมาณนี้ ซึ่งเมนบอรืดในชิบเซ็ต 970 นั้นก็สามารถพามาได้ครับ ถือได้ว่าเฟสไฟทั้ง 8เฟส SFC นั้นไม่ธรรมดาจริงๆครับรองรับ TDP สูงๆกันแบบสบายๆเลยทีเดียว เราไปชมผลทดสอบสักเล็กน้อยครับที่ความเร็วสูงๆแบบนี้

CPU-Z

Overclock 5.4Ghz

cpu541 720x710 MSI 970 GAMING Motherboard Review

จัดกันที่ความเร็ว 5.4Ghz บัสแรม 2400Mhz NB 2500Mhz เหมือนเดิมครับ ไม่ได้ลดทอนลงมาเรียกได้ว่าเมนบอร์ดนั้นอัดแน่นด้วยประสิทธิภาพการโอเวอร์คล๊อกจริงๆแม้จะเล่นที่ความเร็วสูงๆโหดๆแบบนี้ ทำได้ดีเกินคาดเลยครับกับชิบเซ็ต 970

SuperPi 1MB

superpi54 720x652 MSI 970 GAMING Motherboard Review

SuperPI 1MB เวลาก็ต่ำลงมาดีเลยทีเดียวครับ อยู่ที่ 16.863 วินาทีตามมาตรฐาน AMD FX

Cinebench 11.5

cine11 54 720x593 MSI 970 GAMING Motherboard Review

Cinebench กดกันไปที่ 9.25Pts กันเลยครับ เรนเดอรืได้แรงดีมากๆเลยทีเดียว

CPU-Z

Overclock 5.5Ghz

55 720x716 MSI 970 GAMING Motherboard Review

ลองอัดแบบเต็มๆส่งท้ายอยู่ที่ 5.5Ghz ครับ แรงกันแบบสุดๆจริงๆสำหรับ MSI 970 GAMING ที่วันนี้ประสิทธิภาพความแรงไม่ธรรมดาเลยทีเดียวครับ

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ


————————————————–

msi 970 gaming motherboard review MSI 970 GAMING Motherboard Review

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI 970 GAMING ที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู AMD FX-9590 ที่มีค่า TDP 220W กับการโอเวอร์คล๊อกกันที่ความเร็ว 5.1Ghz บัสแรม DRAM 2426Mhz HT-Link/NB 2500Mhz กันแบบเต็มๆที่ไฟ Vcore1.48v ตลอดการทดสอบ ด้วยเมนบอร์ดที่เป็นชิบเซ็ต970 ที่ออกแบบมาสำหรับบรรดานักโอเวอร์คล๊อกและบรรดาคอเกมส์เมอร์สาวก AMD ในแบบฉบับ MSI Gaming Series ถือได้ว่าเป็นเมนบอร์ดตัวแรงที่ทาง MSI ออกมาเอาใจบรรดาสาวก AMD กันเลยทีเดียวครับ อีกทั้งยังอัดแน่นด้วยฟีเจอร์ที่มีอยู่ในแพลตฟอร์ม Gaming Series กันแบบเต็มๆ อาทิ E2200 Killer , Audio Boost 2.0 , Military Class 4 components , MSI Gaming Device Port , OC Genie 4 เรียกได้ว่าให้กันมาเต็มๆแทบไม่น่าเชื่อว่าเป็นเมนบอร์ดในระดับกลางๆเลยครับ อีกทั้งยังรองรับการทำงาน NVIDIA® SLI™ or AMD® CrossFire™ ในความเร็วบัสที่ 8X อีกด้วยครับซึ่งส่วนใหญ่เราจะเห็นวิ่งที่ 4X ในเมนบอร์ดชิบเซ็ต970 แบบนี้ ถือได้ว่าเป็นเมนบอร์ดที่ครบเครื่องถูกใจท่านที่ชอบความแรงแบบคุ้มค่าจัดเต็มด้วยฟีเจอร์ไว้ใช้งานมากมายคลอบคลุมทั้งบรรดาเกมส์เมอร์และขาโอเวอร์คล๊อกที่กำลังมองหาเมนบอร์ดในระดับกลางๆแต่คุณภาพเทียบเท่าบรรดารุ่นใหญ่ MSI 970 GAMING เป็นตัวเลือกที่น่าสนใจอย่างมากเลยทีเดียว ในส่วนของราคาจำหน่ายนั้นอยู่ที่ราวๆ 3xxxบาทกลางๆเท่านั้นเองครับถือว่าคุ้มค่ามากๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

vmod award performance best MSI 970 GAMING Motherboard Reviewvmod award value best MSI 970 GAMING Motherboard Reviewvmod award innovation best MSI 970 GAMING Motherboard Review

.
