MSI A88X-G45 GAMING Limited Edition Appearance

มากันในกล่องสีดำพร้อมโลโก้ Gaming Series พร้อมโชว์เกมส์ Assassin’s Creed 4 Liberation HD มายั่วใจแถมให้แบบคุ้มๆอีกด้วยครับ

ด้านหลังกล่องบอกรายละเอียดฟีเจอร์ต่างๆ

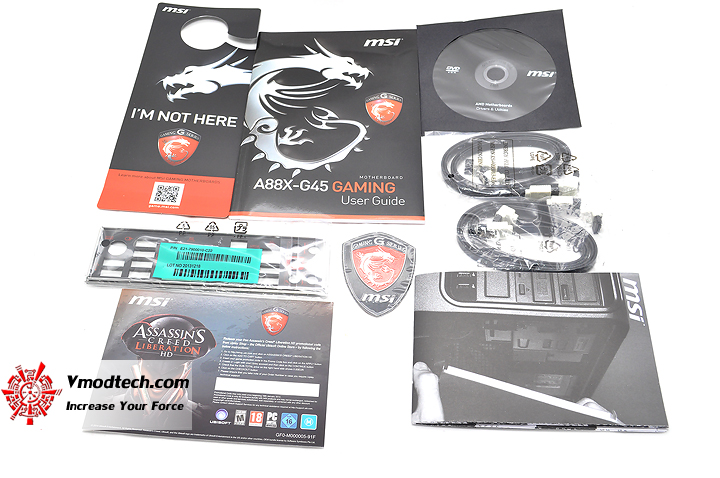

ภายในกล่องให้อุปกรณ์มาเยอะครับ แผ่นไดร์เวอร์ คู่มือ สายSATA 4เส้น ฝาหลัง แผ่นโลโก้ Gaming Series และโค๊ดเกมส์ Assassin’s Creed 4 Liberation HD ซึ่งผมเซ็นเซอร์ไว้เรียบร้อย อิอิ กำ (ไม่ได้ขูดเอานะครับ แปะโชว์รหัสเลย)

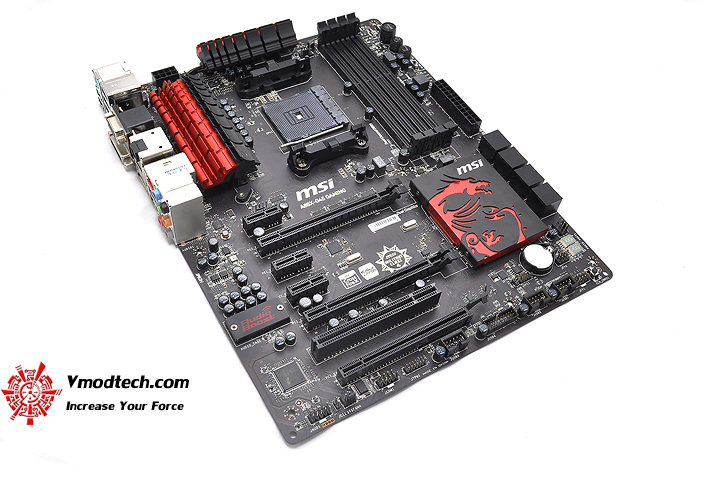

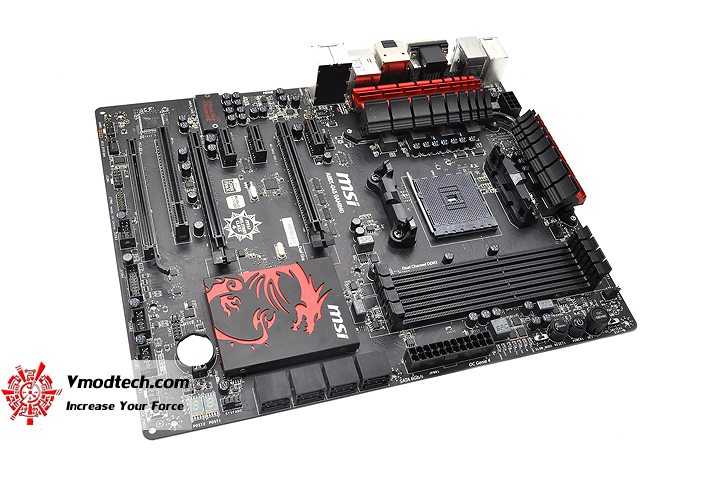

มากันในบอร์ดสีดำสลับฮีตซิงค์สีแดงตามแบบฉบับ Gaming Series ครับ

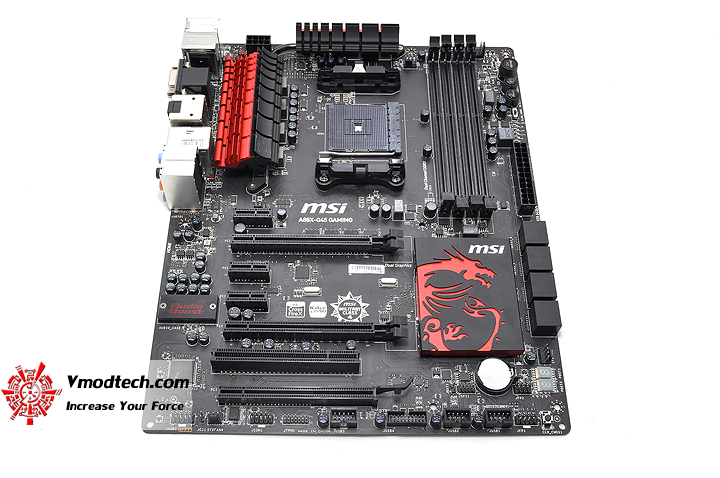

ขนาดนั้น ATX ครับใหญ่พอสมควร

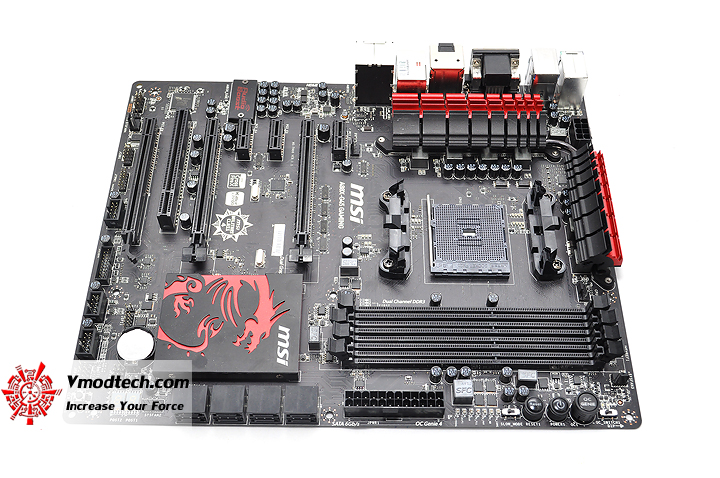

ช่องเสียบอุปกรณ์ต่างๆให้มากันเพียบ

ยาวพอได้ตามขนาดของเมนบอร์ด ATX ครับ

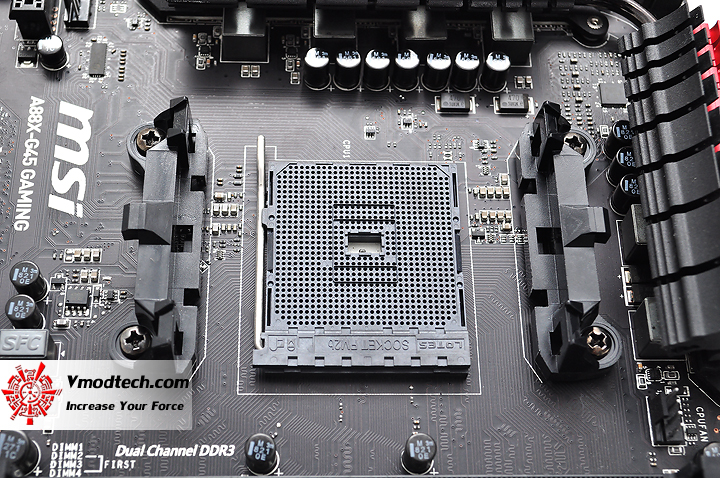

ซ๊อกเก็ต FM2+ รองรับการทำงานซีพียูตั้งแต่ซีรี่ย์ 5XXX ,6XXX , 7XXX ใส่ได้หมดครับ Trinity , Richland , Kaveri ใส่ได้หมด

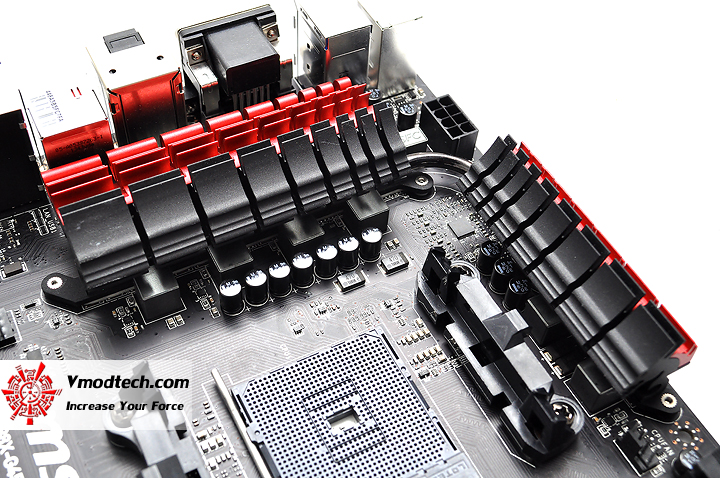

เฟสไฟ 6เฟสพร้อมด้วยฮีตซิงค์ระบายความร้อนเกรดดีครับ แรงแน่นอนครับในมาตรฐาร Military Class

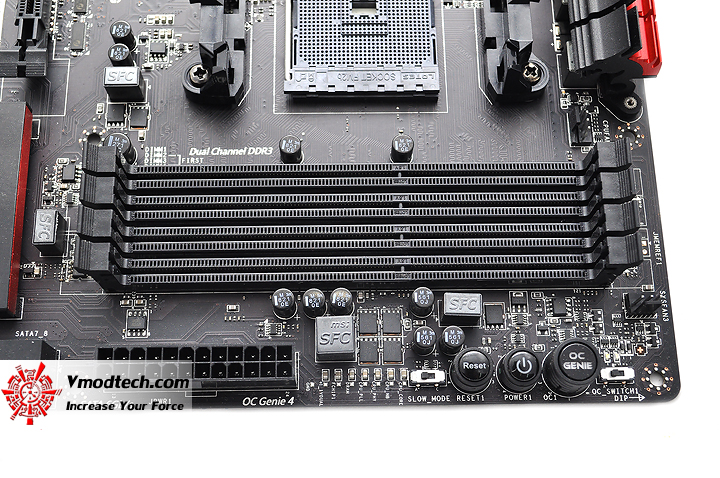

สล๊อตแรม 4ช่อง ความจุสูงสุด 64GB รองรับการทำงาน DDR3 2400(OC)/2133/1866/1600/1333 MHz ตามลำดับ แต่มาตรฐานของ 7850K ควรอยู่ที่ 2133Mhz หรือถ้า OC ไม่เป็นเปิดใช้ XMP , AMP ได้แบบง่ายๆไม่ต้อง OC กันให้เมื่อยครับ

ปุ่มสวิตช์ใช้งาน Power , Reset , OC Genie มีให้เลือกใช้แบบสบายๆโดยเฉพาะปุ่ม OC Genie กดครั้งเดียวก็แรงได้แบบง่ายๆโดยเมนบอร์ดจะโอเวอร์คล๊อกให้เลยแบบอัตโนมัติครับผม

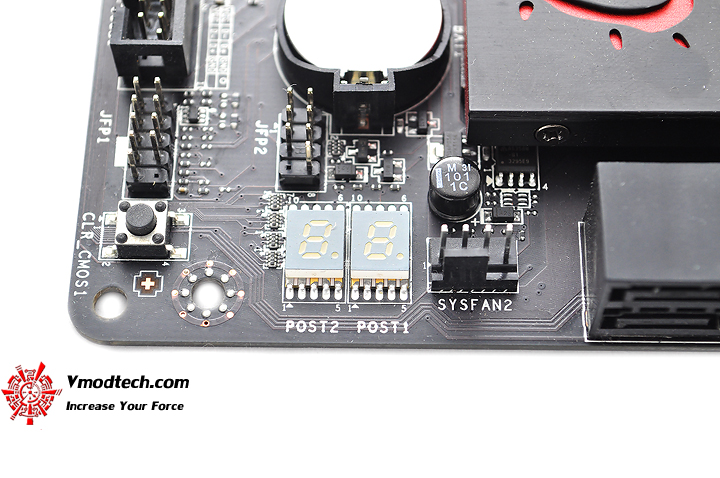

โค๊ด Debug แสดงสถานะการทำงานของเมนบอร์ด

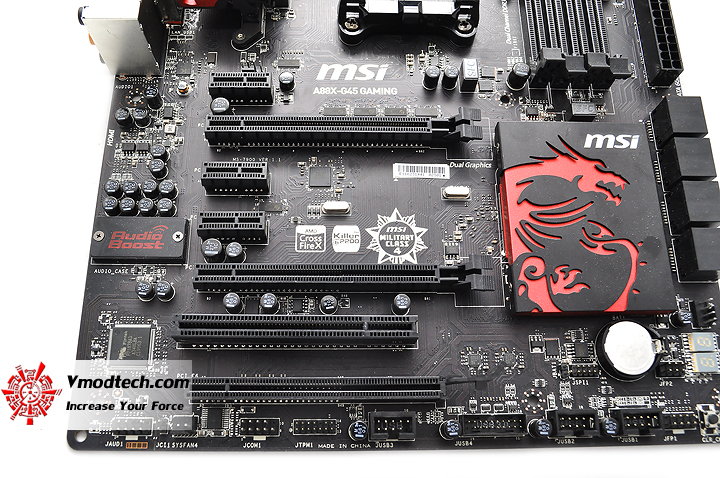

สล๊อตต่างๆให้มากันเพียบครับมี 3 x PCIe x16 slots - PCI_E2 supports PCIe 3.0 x16 speed - PCI_E5 supports PCIe 3.0 x8 speed - PCI_E6 supports PCIe 2.0 x4 speed • 3 x PCIe 2.0 x1 slots** • 1 x PCI slots * Only FM2+ processors can support PCIe 3.0 โดยถ้าที่จะให้ PCIE วิ่ง 3.0 ซีพียูจะต้องเป็นพวก FM2+ ขึ้นไปหรือง่ายพวก Kaveri นั่นเองครับ

ฮีตซิงค์ชิบเซ็ต A88X พร้อมโลโก้มังกรแดงสุดสวยเป็นจุดเด่นของ Gaming Series เลยครับ

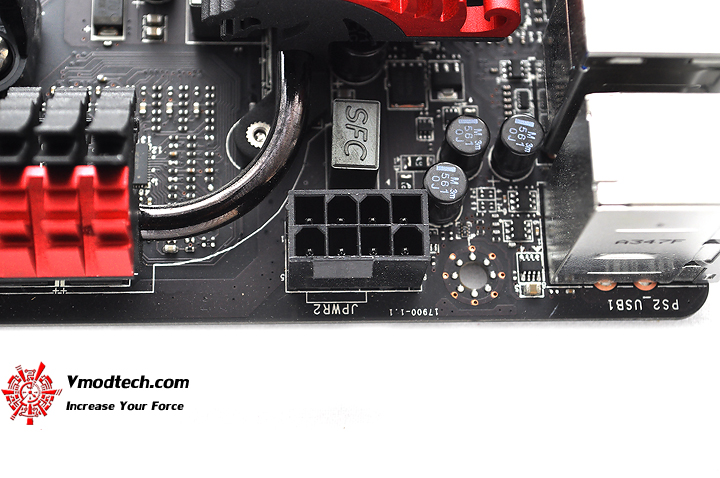

ต้องการสายไฟ 8พินต่อเลี้ยงเฟสไฟนะครับ

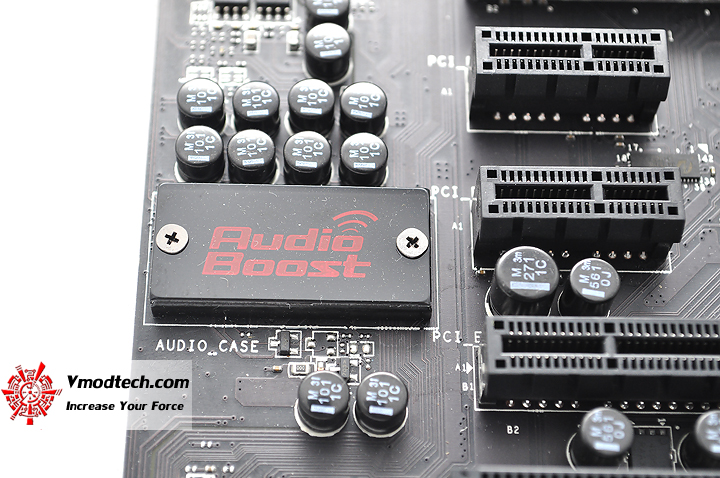

ระบบ Audio Boost ทำให้เสียงสมจริงมากยิ่งขึ้นเหมาะสำหรับเกมส์เมอร์ที่ชอบความสมจริงของระบบเสียงเลยทีเดียว

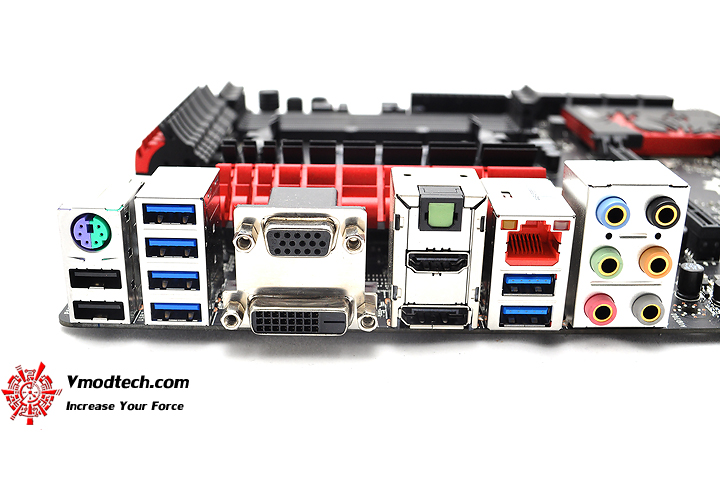

พาแนลด้านหลังประกอบด้วย - 1 x PS/2 keyboard/ mouse combo port - 2 x USB 2.0 ports - 6 x USB 3.0 ports - 1 x VGA port - 1 x DVI-D port - 1 x HDMI port - 1 x DisplayPor - 1 x Optical S/PDIF-Out connector - 1 x LAN (RJ45) port - 6 x audio jacks ให้มาเยอะเลยทีเดียว ต่อ3จอขึ้นไปสบายเลยครับ

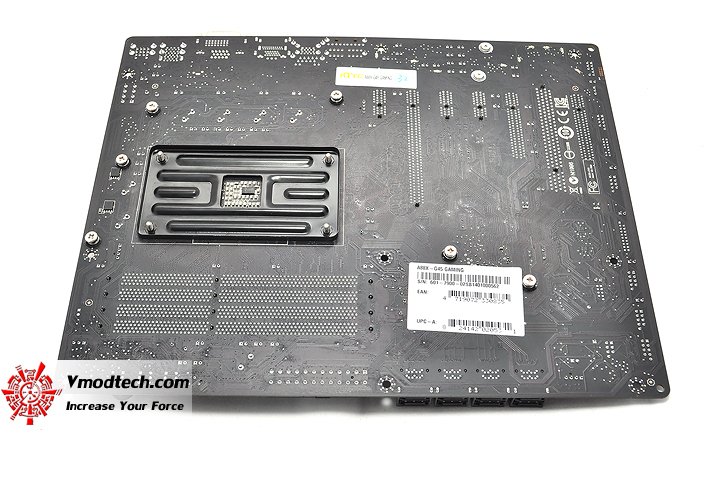

PCB ด้านหลังบอร์ดสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
