…สวัสดีครับพี่ๆสมาชิก Vmodtech.com ทุกท่าน วันสงกรานต์แบบนี้ผู้เฒ่าผู้แก่แบบผมก็จะมาทำบทความให้ชมกันนะครับ โดยคราวนี้จะเป็นคิวของการ์ดจอที่ใช้ชิปจากค่าย ATI หวังว่าคงยังไม่เบื่อกันนะครับ แต่มาคราวนี้พกความพิเศษมาด้วย จะพิเศษยังไง ตามผมลงมาเลยครับ

…สำหรับการ์ด MSI R5870 Lightning นั้น เป็นการ์ดที่ได้ถูกทาง MSI ปรับปรุงยกชุดใหญ่กันเลยทีเดียวครับ เรียกว่าแทบไม่เหลือเค้าเดิมเลย ซึ่งจุดสำคัญที่เห็นง่ายๆคือ Layout บนบอร์ด รวมทั้งอุปกรณ์บนบอร์ด ซึ่งทางหน้าเว็บไซท์ของ MSI นั้น แจ้งว่า ภาคจ่ายไฟของ gpu นั้นเป็น Hi-C CAP ซึ่งเคลมว่าสามารถให้ประสิทธิภาพในการจ่ายไฟ และความนิ่งของไฟที่ดีกว่าปกติครับ อีกทั้งในส่วนของของแถมพิเศษอีกอย่างคือจุดวัดไฟสำหรับ gpu core กับ ram อ่าน่าสนใช่มั๊ยครับ ส่วนสเปกของการ์ดนั้น ผมไปคัดลอกจาก guru3d.com เพื่อความเข้าใจที่ง่ายกว่านะครับ

Package & Bundle

เจ้าแรปเตอร์บนพื้นหลังสีแดงเถือกมาเลยครับ  แจ่มจริงๆ

สภาพกล่องด้านหลังดูเรียบหรูดูดีครับ แต่สภาพค่อนข้างจะยับเยิน เพราะผ่านมาหลายศึกแล้ว

เปิดฝากล่องอีกชั้น Feature ต่างๆบรรยายไว้เพียบครับ

…ของแถมครับ สาย HDMI หนึ่งเส้น และหัวแปลงจาก 6 Pin เป็น 8 Pin มาสองเส้นครับ PSU ที่ไม่มีก็ไม่ต้องกังวลว่าจะต่อไฟไม่ได้

.

Graphic Card Appearance

ตัวการ์ดหล่อเหลาเอาการครับ Heat Sink ดูน่าเกรงขามมาก

อู๊ว อะไรเหลืองครับนั่น แจ่มเลยครับแบบนี้

…บนการ์ดบริเวณที่เสียบต่อกับบอร์ดนั้น สกรีน Model มาเรียบร้อยครับ บ่งบอกถึงความแรงง และฮีตไปป์ 4เส้นออกมาจากบริเวณ VPU แบบนี้ท่าทางจะเย็นแน่ๆครับ

ด้านหลังของการ์ดครับ ผมไม่เคยเห็นครับ เพราะใช้การ์ด Ref ที่ปิดแผ่นหลังหมดเลย อิอิ

Output ครบหมดทุกความต้องการครับ

…มาดูที่ช่องจ่ายไฟครับ จะเห็นว่ามีช่อง 8 pin สองช่อง ช่องนึงจำเป็นต้องเสียบครับ และต้องเป็น 8 pin ด้วยเพราะเค้าบอกไว้ อิอิ แต่อีกช่องนึงจะเป็น Option ครับสำหรับ Extreme Overclocker ช่องนี้ไม่ต้องเสียบก็ได้ครับ ผมลองแล้ว แต่ตอนทดสอบ เสียบสองรูเลย…

อูว  รูอะไรครับเนี่ย

นี่อีกสอง

อ้อ เค้ามีสายมาให้ครับ ลองค้นๆข้อมูลดูพบว่า รูเสียบนี้เอาไว้สำหรับเช็ค VDDCI ครับ อะไรก็ไม่รู้ กำ

…นี่อีกสองครับ ฝั่งด้านขวาที่ติดกับช่องจ่ายไฟนั้น คือช่องตรวจเช็ค V core Gpu ครับ ส่วนอีกอันก็เอาไว้เสียบเช็คไฟที่จ่ายแรมการ์ด

.

…พอดีผมมีการ์ด MSI R5870 ตัวที่ภาคระบายความร้อนแบบมาตรฐานอยู่ด้วย เลยได้ถ่ายภาพเพื่อเปรียบเทียบสัดส่วนมาให้ชมครับ

…เมื่อมองเปรียบเทียบสัดส่วนความยาว ก็จะเห็นได้ว่า การ์ด MSI R5870 Lightning นั้น มีขนาดความยาวน้อยกว่าเกือบๆนิ้ว

…พอมามองความสูงของการ์ด จะเห็นชัดว่า การ์ด MSI R5870 Lightning นั้น มีความสูงมากกว่าการ์ดมาตรฐานเกือบๆนิ้วเช่นกัน ในจุดนี้ต้องพิจารณาความกว้างของเคสท่านด้วยนะครับ คืออาจจะปิดฝาข้างไม่ได้ในบางเคส ส่วน port ใช้งานด้านหลังก็ไม่ต่างกันครับ

…ความหนานั้นใกล้เคียงครับ มุมนี้หากอยู่ในเคสก็คงจะได้มุมมองต่างกันไปครับ อันนึงเข้มขรึมเหมือนนั่งในตู้ อีกอันออกสไตล์โมเดิร์นเหมือนนั่งโซฟา

มาดูข้อมูลที่ อ่านได้จาก MSI Afterburner และ GPUZ ครับ

…จะเห็นว่า ตัวการ์ด Lightning นั้น ไฟที่จ่ายมาในขณะ Idle จ่ายออกมาเพียง 949 mV เท่านั้น ซึ่งต่างจากการ์ด Ref ที่จ่ายประมาณ 1164 mV ครับ ในส่วนของ Core ก็ได้มีการอัดเพิ่มมาจากโรงงาน 50 MHz เลยครับ ไฟต่ำแบบนี้คัดมาแน่นอนครับ อิอิ

สำหรับชุดทดสอบ ก็เป็นชุดที่ผมใช้อยู่ในปัจจุบันครับ

.SYSTEMS
.CPU	..Intel® Core™ i5 750 @ 4410 MHz
.Motherboard	..EVGA P55 FTW
.Memory	..G.Skill Trident F3-16000CL9T-6GBTD 2GB*2 Dual Channel
.Graphic Card	..MSI R5870 Lightning ..MSI R5870 ..ASUS ENGTX275 for PhysX
.Harddisk	..WD AAKS 500GB
.CPU Cooler	..Swiftech 355 with XSPC top + XSPC RS240 x 2 +HK LT
.Power Supply	..Antec CP-850 850W
.Operation System	..Windows Vista Ultimate 32-bit

…ความฟิตขั้นต่ำของ Vmodtech ครับ ต้องผ่านก่อนถึงจะเรียกได้ว่า พอใช้งานได้โดยไม่มีจอฟ้า ไม่รีสตาร์ทครับ

ขณะทดสอบการ์ด MSI R5870 Lightning

…ก่อนที่จะไปทำการทดสอบการ์ด เรามาหาจุดที่เหมาะสมที่จะทำการเทสกันก่อนนะครับ เนื่องจากการ์ด Lightning นั้นติด Heat Sink ต่างจากการ์ดมาตรฐานอย่างที่กล่าวไว้ด้านบน เราจะมาดูความร้อนของการ์ดนี้เทียบกับการ์ดมาตรฐานของผมกันก่อนครับที่อุณหภูมิห้องประมาณ 28 องศาเซลเซียส

อุณหภูมิการ์ดมาตรฐานที่ default 58 องศาขณะ Burn ครับ

อุณหภูมิการ์ด MSI R5870 Lightningที่ default 76 องศาขณะ Burn ครับ เง้อ

…โอ้ว เอาเรื่องครับไม่รู้มีอะไรผิดปกติหรือเปล่า แต่ที่เห็นและได้ยินเสียงนั้น รอบพัดลมของ Lightning ที่ 99% นั้น เงียบมากครับ แต่ลมก็เบามากด้วย ส่วนของการ์ด Ref นั้นไม่ต้องพูดถึงครับ หวีดและดังมาก มากกว่าพัดลมของ GTX275 อีกครับ สังหรณ์ใจเลยถอดชุดระบายความร้อนออกมาตรวจสอบครับ เนื่องจากการ์ดนี้คงออกงานมาหลายที่ ก็อาจจะมีความผิดพลาดในการประกอบก็เป็นได้ ได้ความเย็นมาอีกหลายองศาทีเดียวเพิ่มไฟได้อีกนิดด้วย

…หลังจากนั้นก็ได้ทำการทดลอง OC หาจุดที่เป็นไปได้ที่ User ทั่วไปที่ซื้อไปสามารถใช้งานได้ปกติ อาจจะมีร้อนมากกว่าหรือน้อยกว่านี้ก็ต้องฝากพี่ๆไป Optimize กับชุดตัวเองอีกครั้งก็แล้วกันนะครับ

…ได้แล๊ะ ผิดหวังนิสๆกับ 980/1230 core/mem ที่อุณหภูมิขณะ Burn 75 องศาครับ ไฟเพิ่มขึ้นมานิดหน่อย 1001 mV พอรับได้กับความร้อน

…สำหรับวันนี้ ผมจะแบ่งส่วนการเทสต์ออกเป็นหลายๆส่วนนะครับ จะมีอะไรบ้างก็ขอให้ติดตามไปเรื่อยๆครับ โอเค พร้อมแล้ว ลุยโลดครับ

Part 1 MSI R5870 Lightning Testing Result

3DMark06 980/1230

3DMark Vantage 980/1230

…Unigine Setting ใส่กันเต็มๆครับ แต่ขออภัยครับ ลืมเก็บภาพที่ core/mem 980/1230 ไว้ เง้อ แก่แน่ๆ

Batman Setting ครับ ไหวมั๊ย???

Colin Mcrae Dirt2 setting สบายมากครับ สวยเลยเพราะสร้างมาเพื่อ DX11

Stalker สบายมากครับ

และ Crysis Warhead ครับ
ลื่นหัวแตกกันเลยทีเดียวครับ

Conclusion

สำหรับ Performance ของการ์ด MSI R5870 Lightning นั้น หลังจากที่ผมได้ลองเล่นการ์ดสองวันสองคืน สิ่งแรกที่รู้สึกได้อย่างแรกคือ แรงงง สองคือเสียงพัดลมมันเบามากครับ ขนาดปรับรอบ Manual เป็น 100% ตลอดการทดสอบยังแทบไม่รู้สึกเลยครับ แต่มีข้อดีก็มีข้อเสียครับ ซึ่งผมไม่แน่ใจว่าจะเป็นกับทุกการ์ดในรุ่นนี้หรือเปล่านะครับ คือความร้อน จากที่กล่าวไปแล้วในตอนต้นว่าเสียงพัดลมเบามาก และแรงลมก็เบา แม้ว่าตัว Heat Sink ดูดีมากแต่ก็ยังไม่สามารถระบายความร้อนให้กับตัว GPU ได้ทันท่วงที จะเห็นได้ว่า Full load ขณะ Burn นั้นค่อนข้างสูงครับ ประมาณ 76-79 องศาเซลเซียส (นอกเคสในห้องอุณหภูมิประมาณ 28 องศา) จริงๆถือว่าไม่สูงครับ แต่ต้องไม่ลืมว่า ผมวางอยู่นอกเคสนะครับ ผมเลยเลือกที่จะประคองการ Overclock ไปแค่พอเป็นน้ำจิ้ม ที่เพื่อนๆสามารถทำได้แม้ว่าจะเล่นในเคสครับ หวังว่าคงจะเข้าใจ แต่ถ้าจะเล่นเปลือยๆแบบผมละก็ จัดไป Optimize กันเอาเองแล้วกันครับกระซิบว่า ไปได้อีกเยอะ

ข้อดี สวย + เงียบ + overclock core มาแต่กำเนิด เล่นได้เลยไม่ต้องเดือดร้อนสำหรับผู้ไม่ชำนาญ + แรงงงงง
ข้อด้อย ร้อนไปนิดนึง คนเทสต์แก่ด้วย

หวังว่าคงเป็นประโยชน์นะครับ แต่ยังไม่จบ ไปต่อกันเลยครับ

Part 2 เลยครับ MSI R5870 CrossFireX
ดูผลกันไปก่อนนะครับ เดี๋ยวมีกราฟสรุปให้ จะได้เข้าใจง่ายๆ

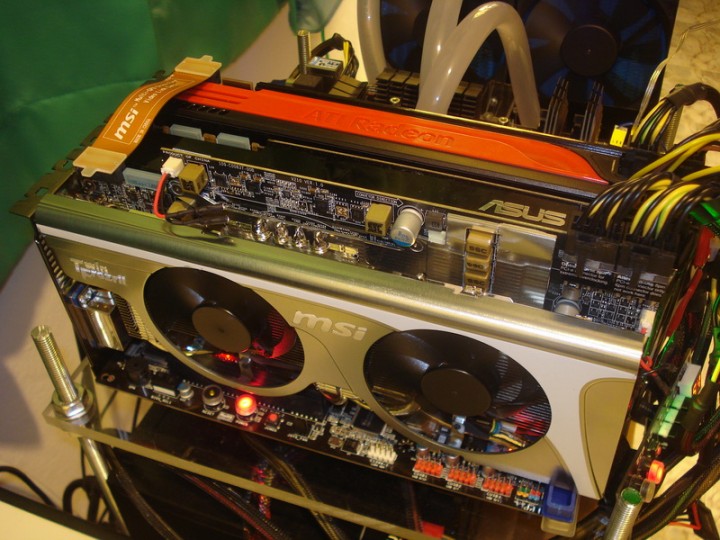

CrossFire X

ยาวไปกับ Star Tales ออกอาการนิดๆครับ

Unigine ครับ

Dirt 2

Stalker Benchmark

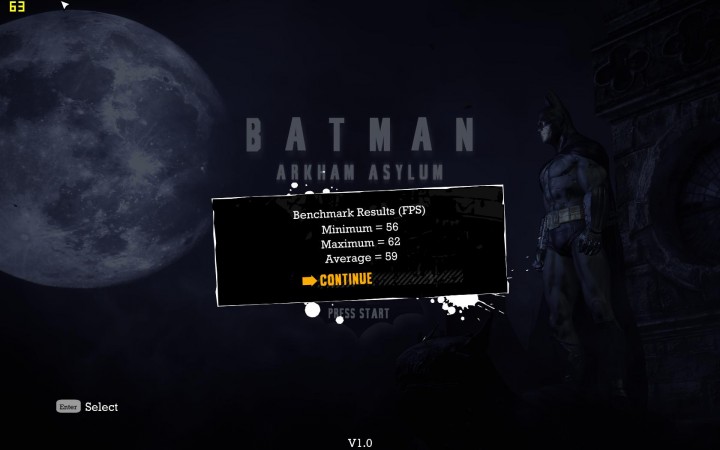

Batman ครับ

Crysis Warhead ครับ ลื่นหัวแตกกันอีกครั้งเมื่อเจอสอง CrossFireX

3DMark 06 Score ครับ

3DMark Vantage ครับ

ตามผมมาเรื่อยๆก่อนนะครับ

Part 3 CrossFire X + PhysX Dedicated

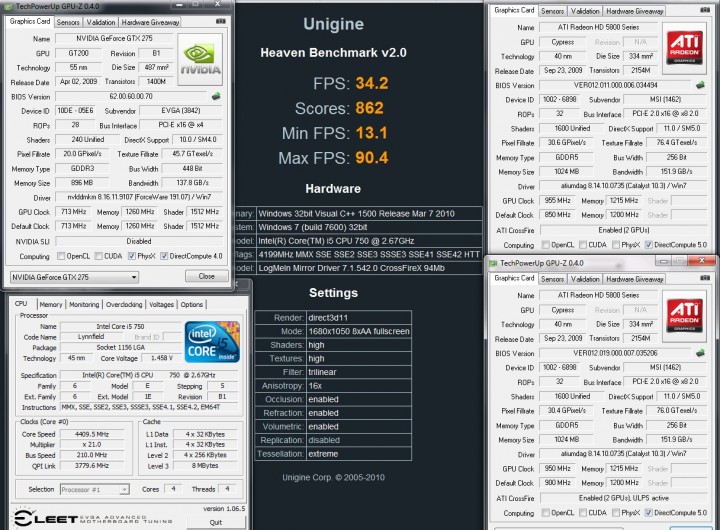

ผลเทสต์ครับ เริ่มด้วย Unigine Crossfire x + PhysX Dedicated

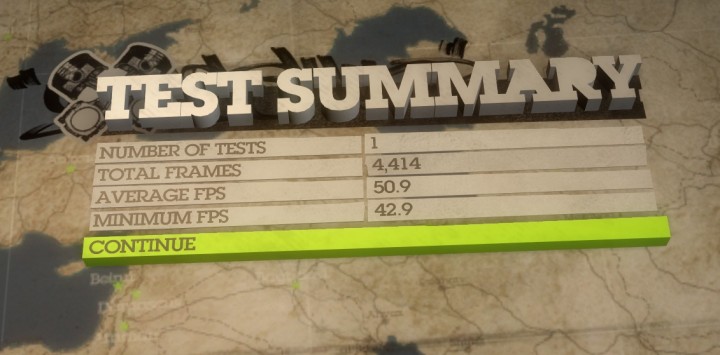

Dirt 2 Crossfire x + PhysX Dedicated

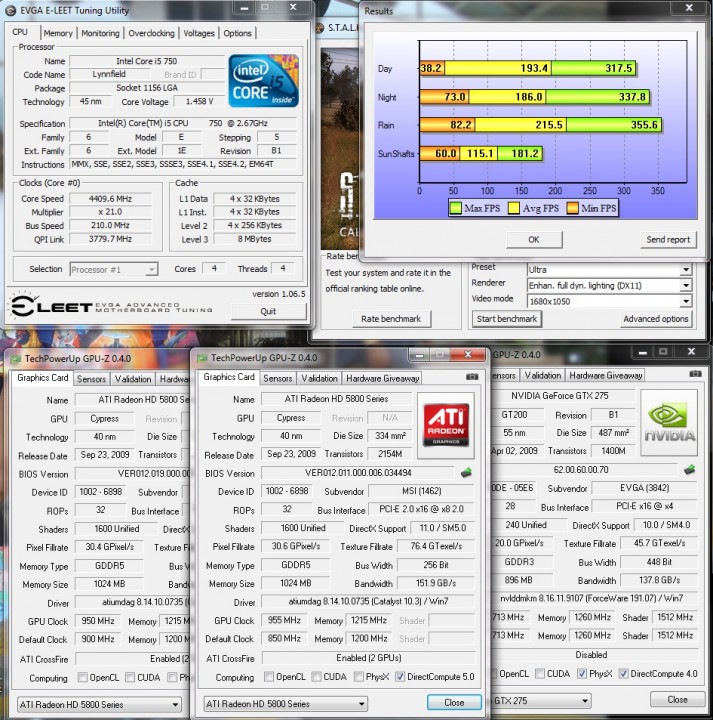

Stalker Crossfire x + PhysX Dedicated

Batman Crossfire x + PhysX Dedicated

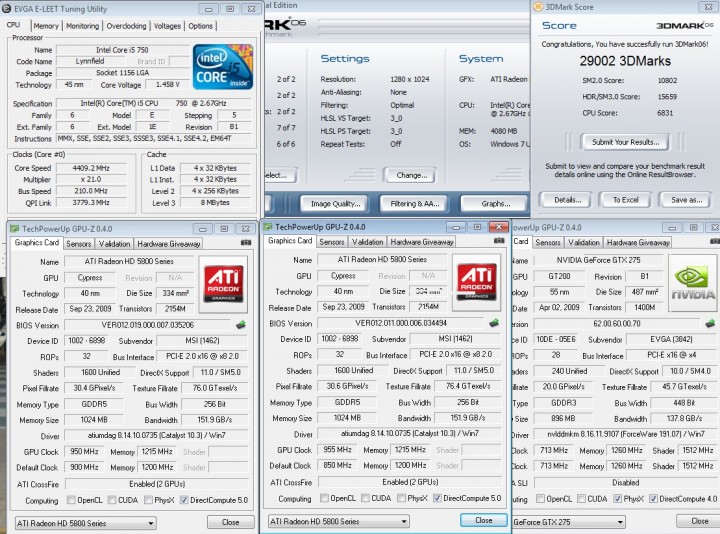

3DMark 06 Crossfire x + PhysX Dedicated

3DMark Vantage Crossfire x + PhysX Dedicated

ขอขึ้นหน้าใหม่นิดนะครับ เด๋ว EDGE จะโหลดช้า อิอิ กำ

…ดูจากรูปแล้วอาจจะงง หรือเปรียบเทียบลำบาก ผมทำกราฟเปรียบเทียบให้ดูที่หน้านี้ครับ ถ้าในกราฟไหนไม่มีตัวเลขต้องขออภัยนะครับ อาจจะเป็นเพราะมึน จดตัวเลขไว้แต่ลืมเก็บรูป เก็บรูปแล้วลืมจดตัวเลขบ้าง กำจริงๆครับ อิอิ

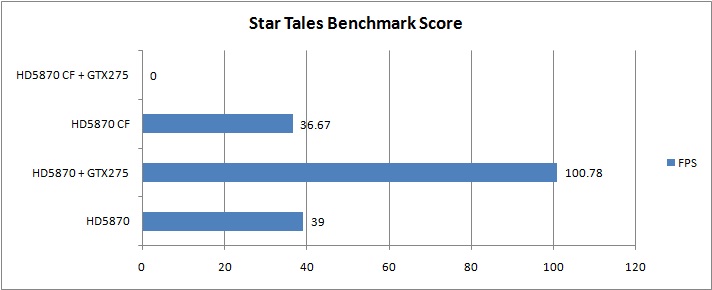

…สำหรับ Star Tales นั้น การ CF ดูเหมือนจะแทบไม่มีผลต่อคะแนนเลยครับแต่ถ้ามีการเพิ่มการ์ดประมวลผล PhysX เข้าไป กระฉูดเลยครับ

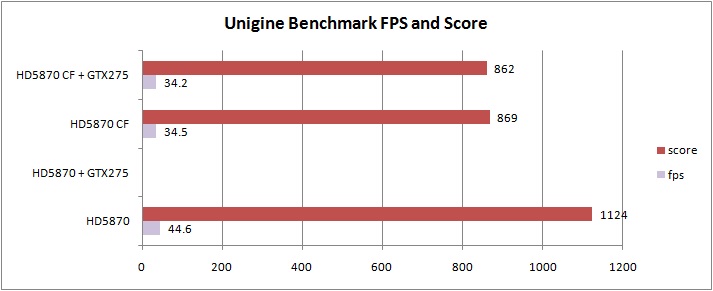

…Unigine นั้นดูเหมือนไม่ค่อยชอบการ์ดคู่ครับ ใส่เข้าไปแล้วคะแนนร่วงเลย สงสัย Benchmark ตัวนี้โดน 470 480 สอยแน่ๆ

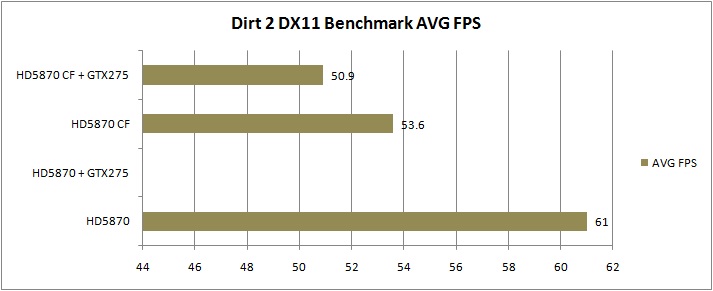

Dirt 2 ก็มาแนวเดียวกันเลยครับ สองการ์ด เฟรมเรทร่วงเลย แต่ลื่นปรื๊ดๆๆ

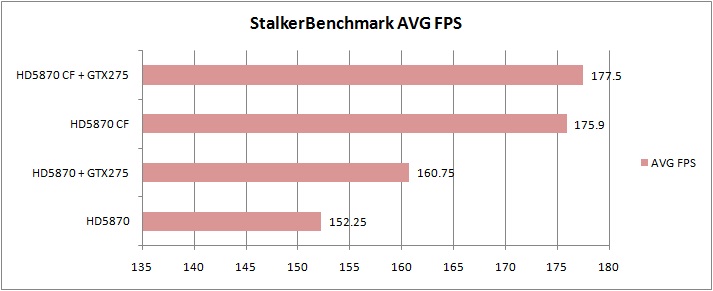

…Stalker ดูเหมือนจะชอบ gpu หลายๆหัวครับ หน่วยประมวลผล PhysX ดูเหมือนจะมีผลนิดๆไม่มาก

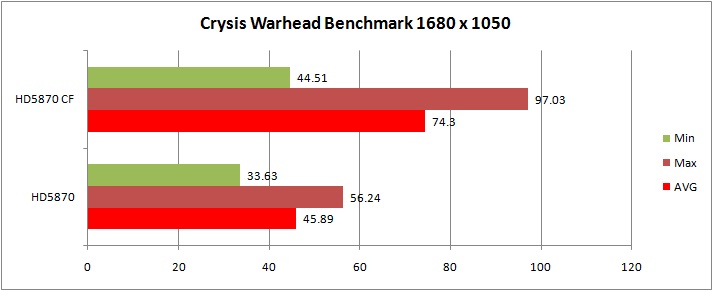

…มาถึงเกมส์สุดโหดแห่งยุค Crysis Warhead ครับ สองหัวกระจุย เฟรมเรทกระจาย นี่ถ้าปรับแต่งสำหรับเล่นในเกมส์อีกนิดให้สวยงามกว่านี้ เฟรมเรทคงจะลดน้อยลงซักหน่อย แต่อยากบอกว่าเหลือเฟือครับ แฮะๆ ไม่มี PhysX มาแจมนะครับ พอดีมีปัญหากับ windows พอดี

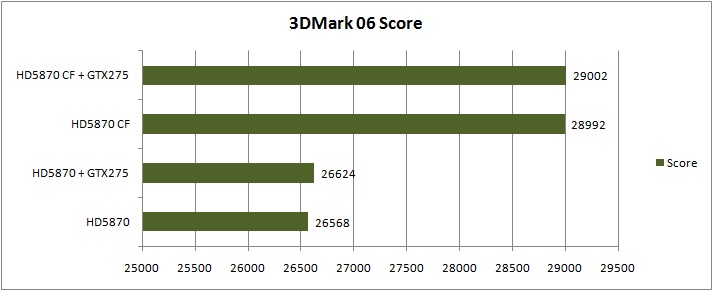

…มาถึงตัวบ่งชี้ประสิทธิภาพที่เป็นที่นิยมในปัจจุบันกันครับ สำหรับ 06 นั้น gpu สองหัวได้เปรียบครับ แต่ก็อีก cpu กับค่ายเขียวมีผลกับ score มากกว่าครับ นี่ถ้าโดน 470 480 เข้าไปสงสัยค่ายแดงหงายท้องแน่นอนครับ ลุงน่อมชอบเอามาถล่มผมด้วยเนี่ย แงๆๆๆ

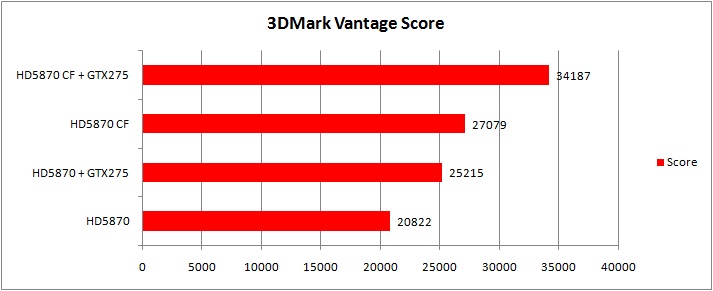

…แล้วก็มาถึง Benchmark ตัวเก่งของ HD58xx ครับ หลายหัว+หน่วยประมวลผลด้าน PhysX นั้นมีผลเป็นอย่างมากครับ คะแนนนั้นล้นหลามจนน่าตกใจเลยสำหรับ User ธรรมดาแก่ๆแบบผม

…เอาละครับ วันนี้คงจบหน้าที่ผมแค่นี้ หวังว่าผลเทสต์ใน part 2 แล้วก็ 3 คงสามารถเป็นฐานในการเปรียบเทียบกับ Nvidia 470 หรือ 480 ได้พอสมควรไม่มากก็น้อย ตอนนี้ผลเทสของเฟอร์มี่คงจะทะยอยออกมาให้เห็นกันแล้วที่หน้าแรกของเว็บ เปรียบเทียบกันเอาเองนะครับว่าชอบค่ายไหน ส่วนผมชอบอันไหนซื้ออันนั้นครับ เพราะไม่ได้มีส่วนได้ส่วนเสียกับทั้งสองค่าย อิอิ กำ

หวังว่าคงเป็นประโยชน์ครับ

เชน
14 เมษายน 2553

.

.
