สวัสดีครับปีใหม่ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ครับ วันนี้ก็ยังคงอยู่กับเมนบอร์ดตัวประหยัด MSI B85M ECO ครับซึ่งในคราวที่แล้วทดสอบกับซีพียูอินเทล I7 4790K ซึ่งผลที่ออกมานั้นทำได้ดีเยี่ยมมากๆในเรื่องอัตราการบริโภคไฟอยู่เพียงแค่ 50วัตต์ต้นๆเท่านั้นรวมชุดอุปกรณ์ทั้งหมด SSD Plextor PRO 256 , RAM APACER 2933 , เม้าส์ , คีย์บอร์ด และพัดลม 12cm 6ตัว สำหรับหม้อน้ำเรียกได้ว่ากินไฟต่ำสุดๆกันเลยทีเดียว และวันนี้ตามสัญญาครับเราจะมาทดสอบกับซีพียูที่ถือได้ว่าเป็นรุ่นประหยัดอีกรุ่นในการกินไฟที่ต่ำมากๆกับ Intel Pentium G3258 ซึ่งเรามาชมกันครับอัตราการบริโภคไฟและผลทดสอบที่ออกมานั้นจะมีประสิทธิภาพมากน้อยกันขนาดไหน สำหรับท่านใดที่ยังไม่ได้ชมรายละเอียดของบททดสอบครั้งแรกเรามีลิงค์อยู่ด้านล่างนะครับ สามารถคลิกเข้าไปชมก่อนได้ครับ

http://www.vmodtech.com/th/article/msi-b85m-eco-motherboard-review บทความแรก

INTRODUCTION

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

MSI B85M ECO Appearance

มากันในกล่องสีขาวโทนเขียวรักษ์โลกกันเลยครับพร้อมบอกชื่อรุ่น MSI B85M ECO

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

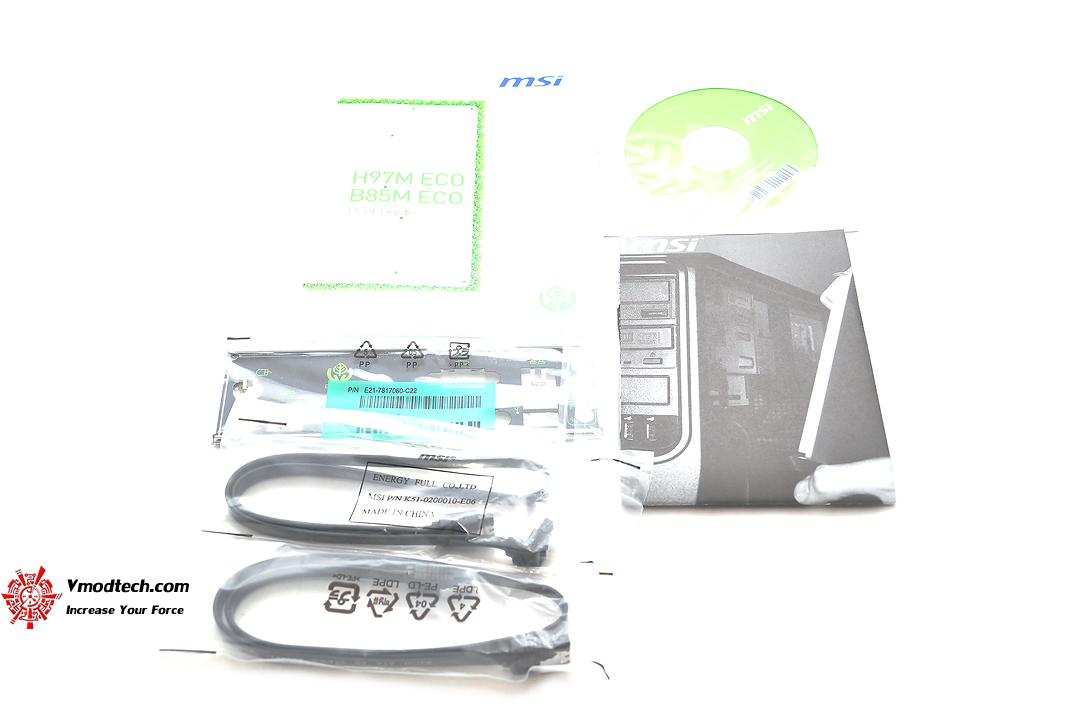

อุปกรณ์ ให้มามีคู่มือต่างๆไดร์เวอร์อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุด  และฝาหลัง

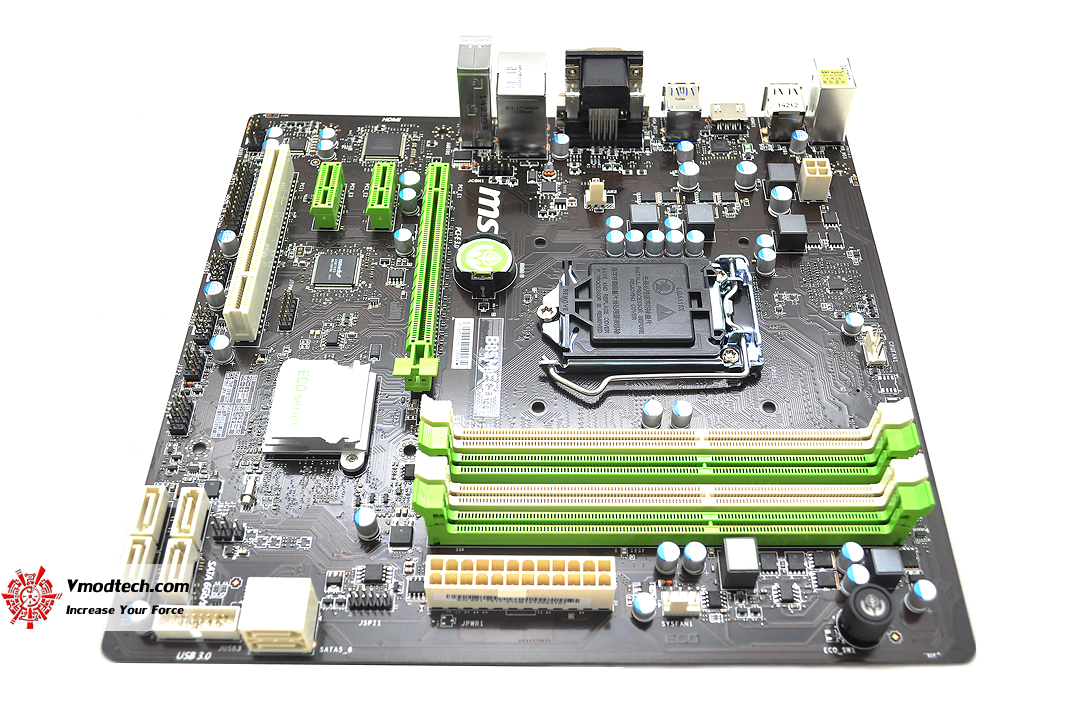

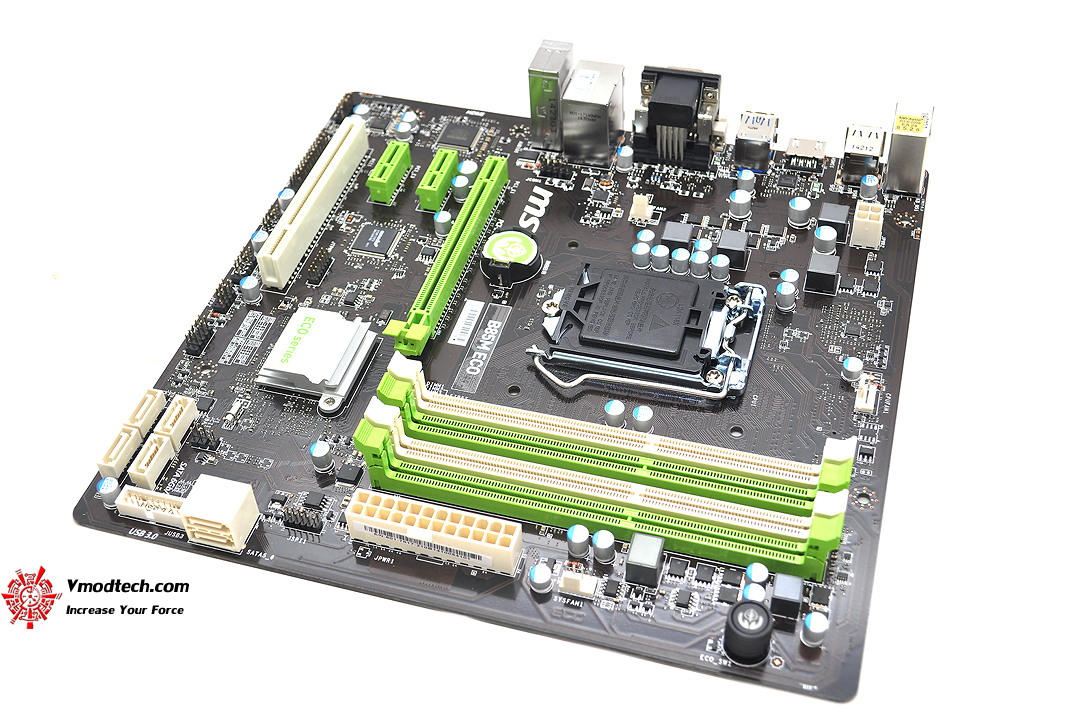

ตัวเมน บอร์ด PCB สีดำครับ เน้นโทนสีดำสลับสีเขียวครับ

ตัวเมนบอร์ด นั้นขนาดกลางๆครับขนาด 9.6 in. x 9.3 in. (24.4 cm x 23.5 cm) Micro-ATX Form Factor ครับ

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th Generation Intel® Core™ / Pentium® / Celeron® Processors for Socket LGA1150 ใส่ได้หมดครับ

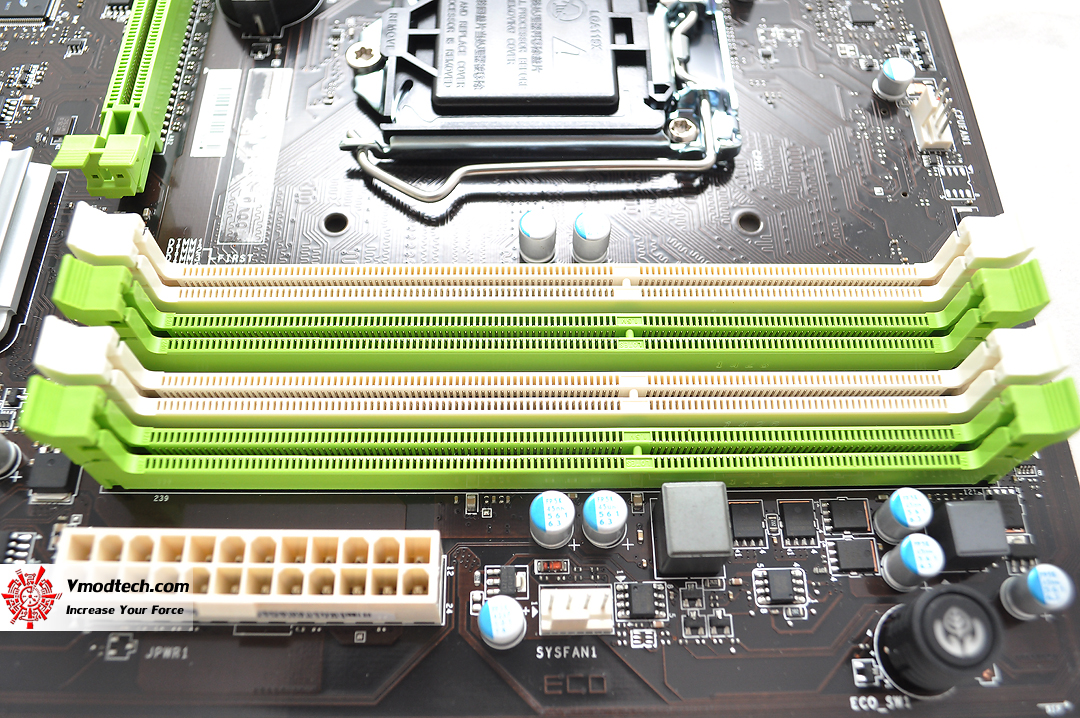

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, Max. 32GB, Supports DDR3 1600/ 1333/ 1066 MHz ความจุสูงสุด 32GB ครับ

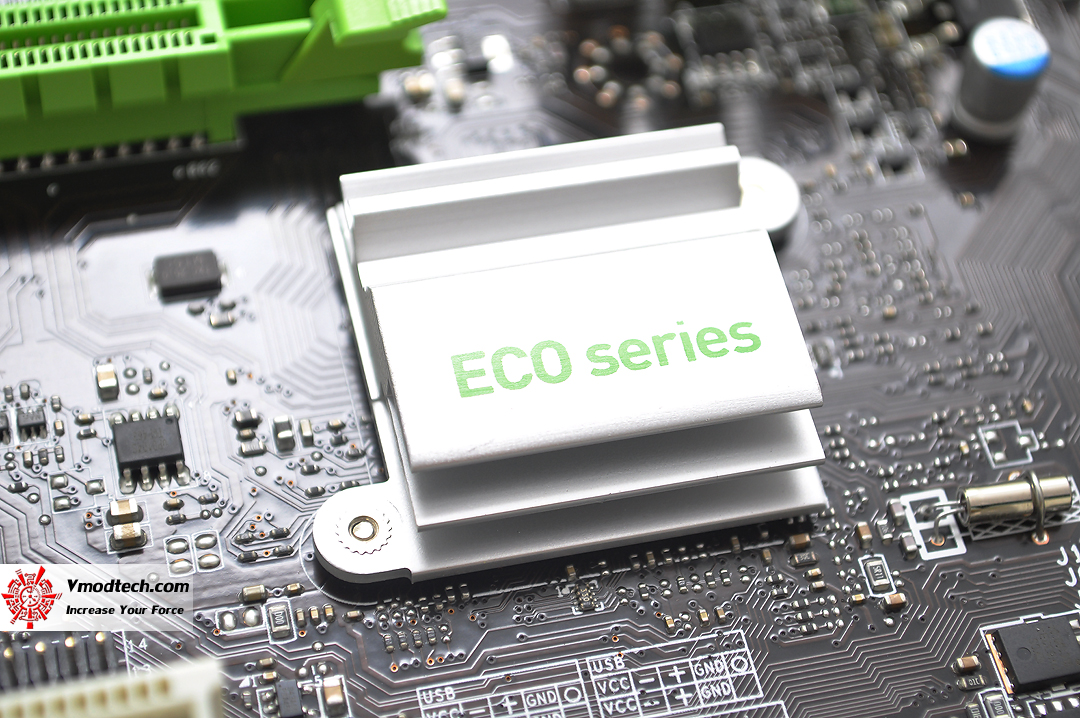

ชิบเซ็ต Intel^® B85 Express Chipset พร้อมฮีตซิงค์สวยงามโลโก้ ECO Series ครับ

ช่อง เชื่อมต่ออุปกรณ์  1 x PCIe 3.0 x16 slot , 2 x PCIe 2.0 x1 slots , 1 x PCI slot ครับ

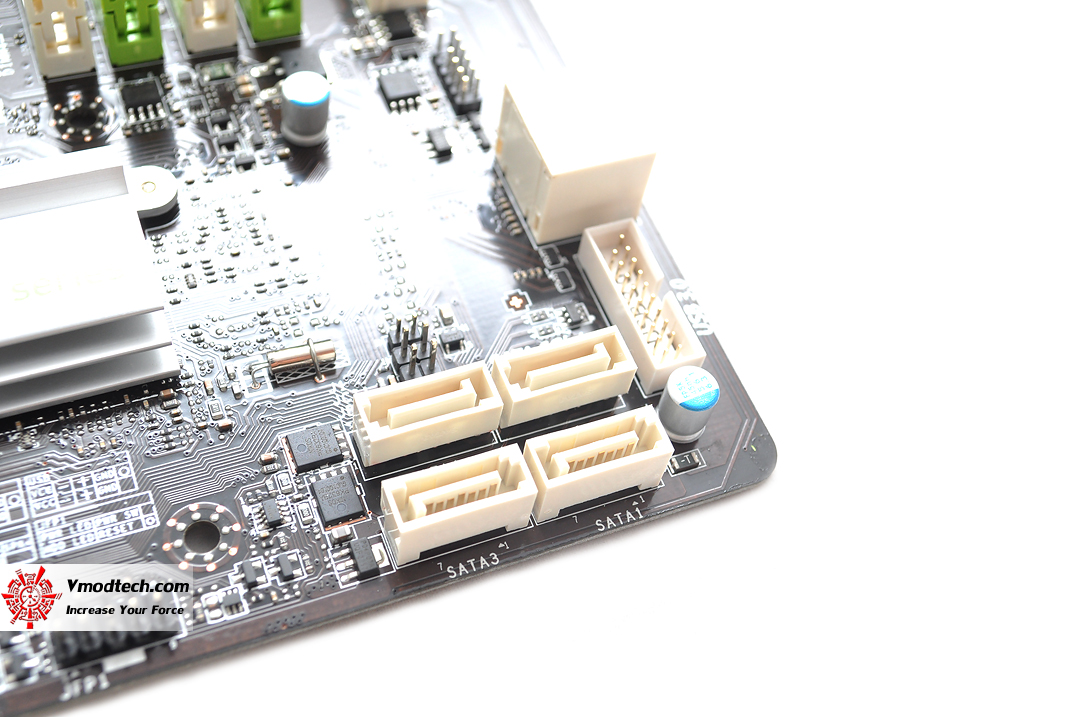

ช่องเสียบ SATA3 ให้กันมา 4x SATA 6Gb/s ports (SATA1~4) - 2x SATA 3Gb/s ports (SATA5~6) ตามลำดับ

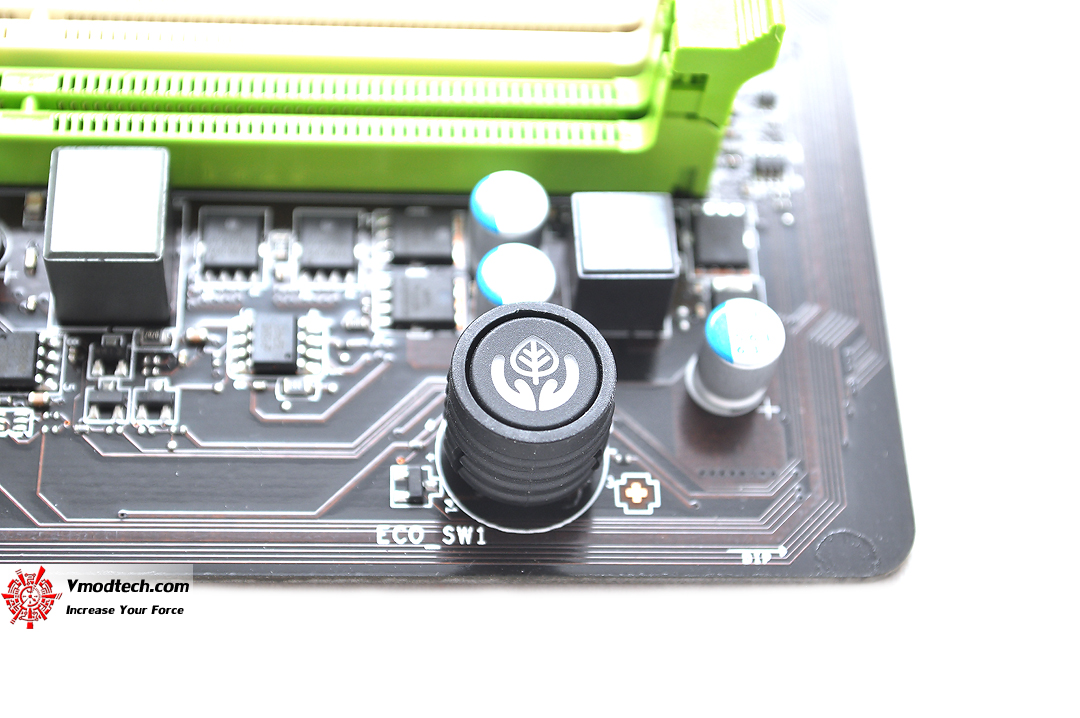

มีปุ่ม ECO SW มาให้ใช้งานดวยครับ สามารถปรับที่ตัวเมนบอร์ดได้เลย

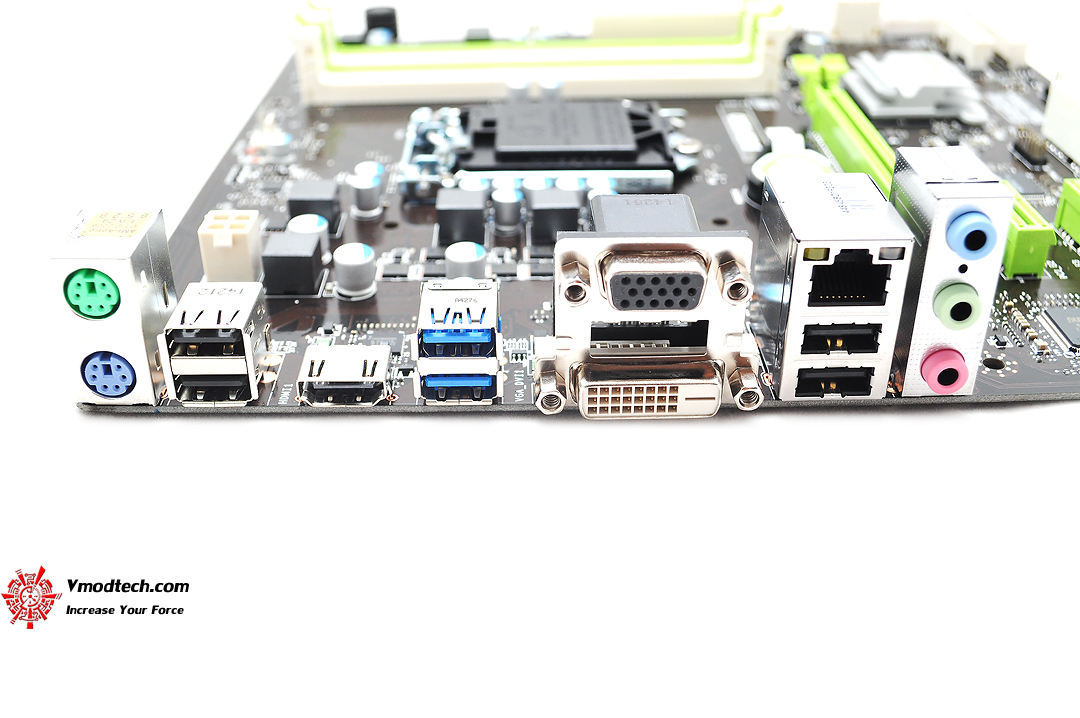

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย - 1 x PS/2 keyboard port - 1 x PS/2 mouse port - 4 x USB 2.0 ports - 2 x USB 3.0 ports - 1 x HDMI port - 1 x DVI-D port - 1 x VGA port - 1 x LAN (RJ45) port - 3 x audio jacks

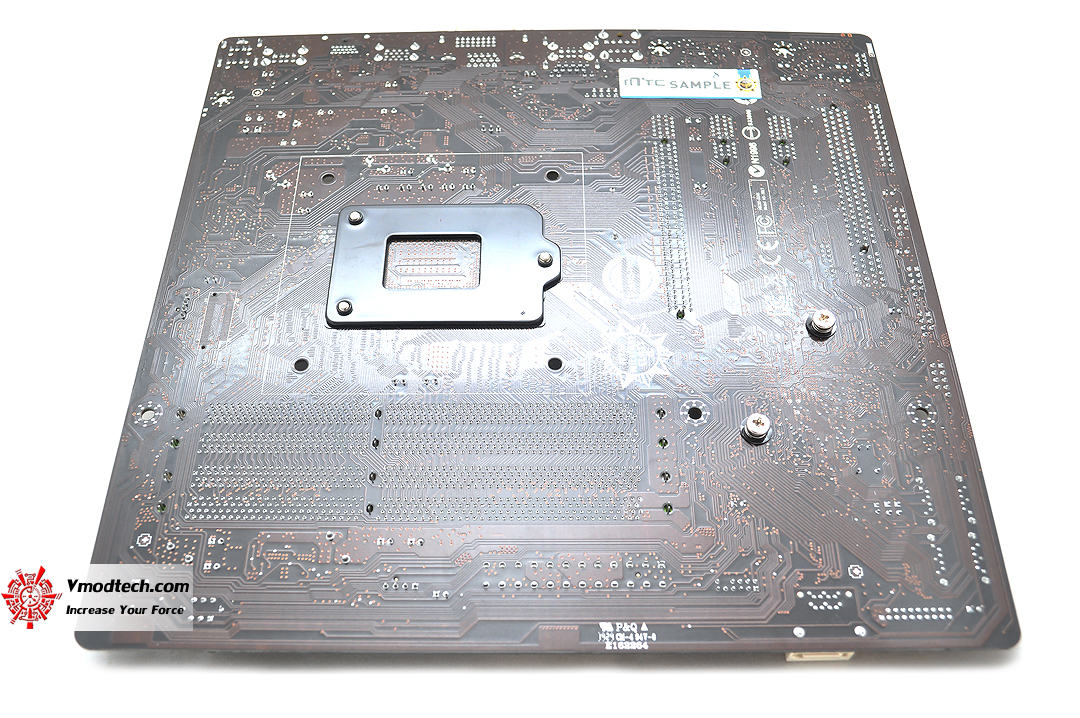

PCB ด้านหลังสีดำครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL PENTIUM G3258
.Motherboard	. MSI B85M ECO
.Memory	..Apacer 2933 8GB
.Graphic Card	. AMD RADEON R9 290
.Harddisk	..Plextor M6PRO 265GB ,
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Seasonic 850W
.Operation System	..Windows 8.1 Pro 64-bit

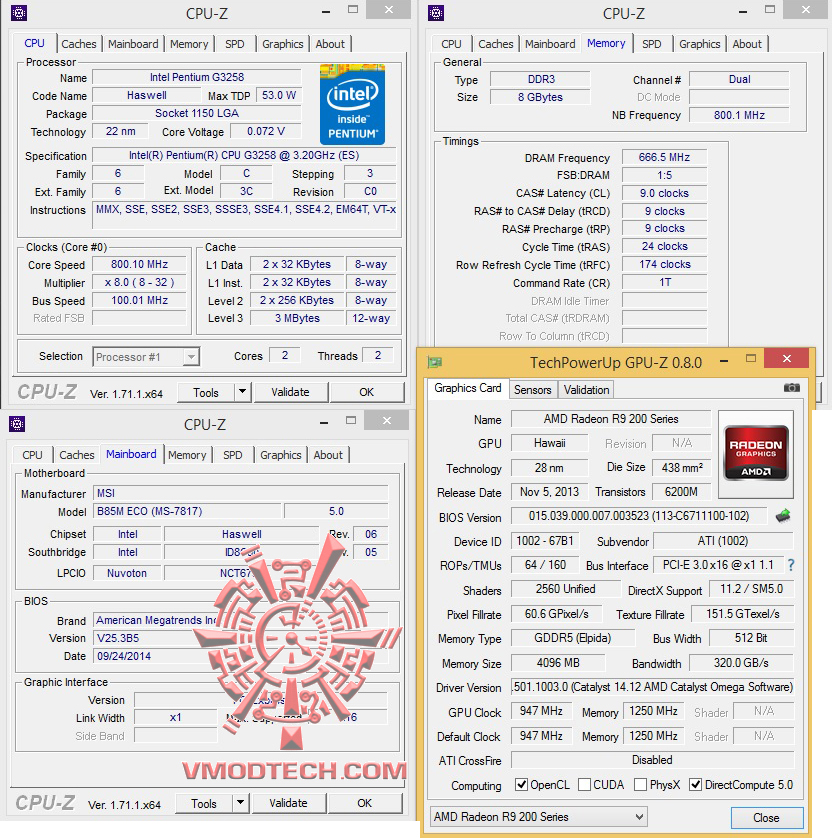

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL PENTIUM G3258 Retail จากอินเทลครับผม…

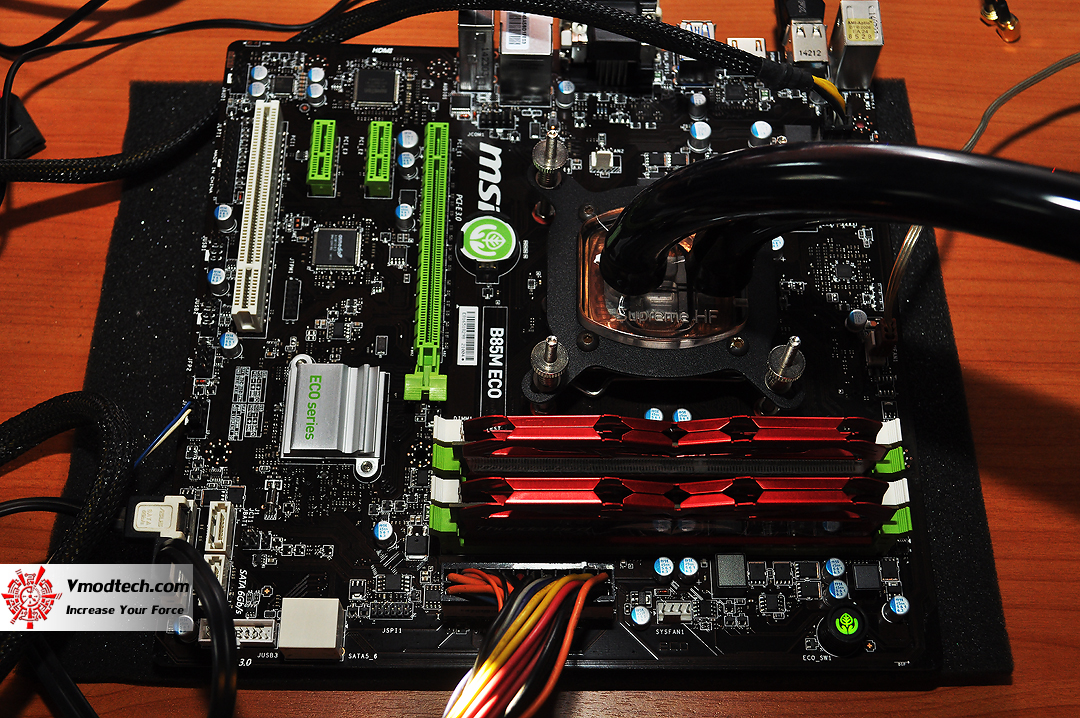

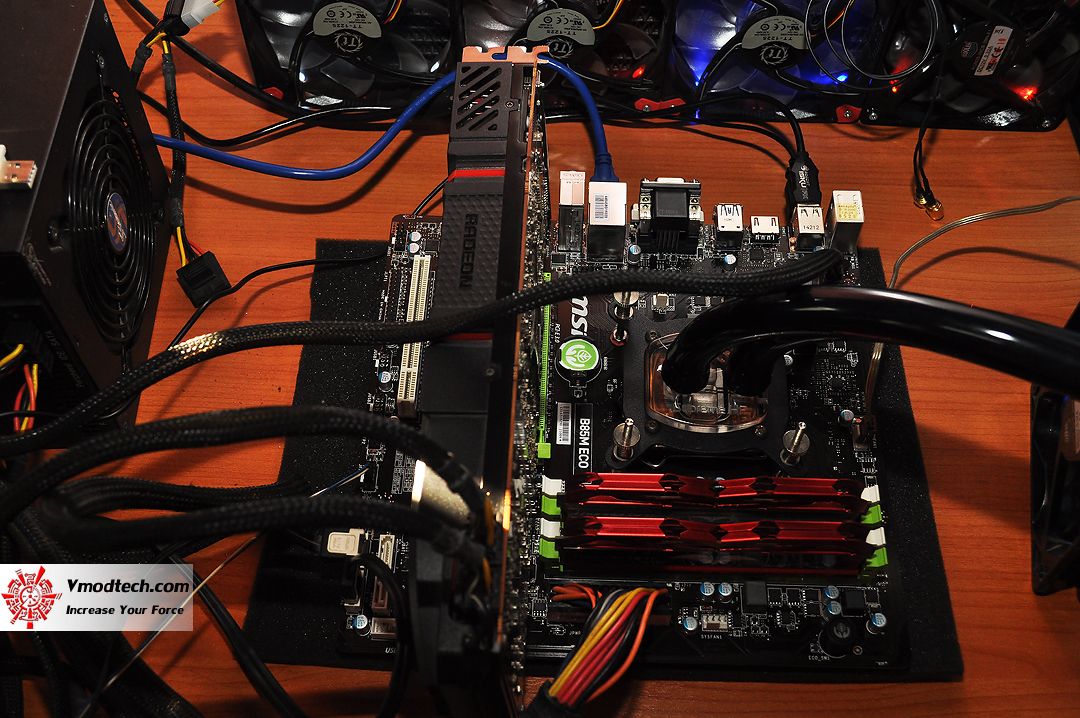

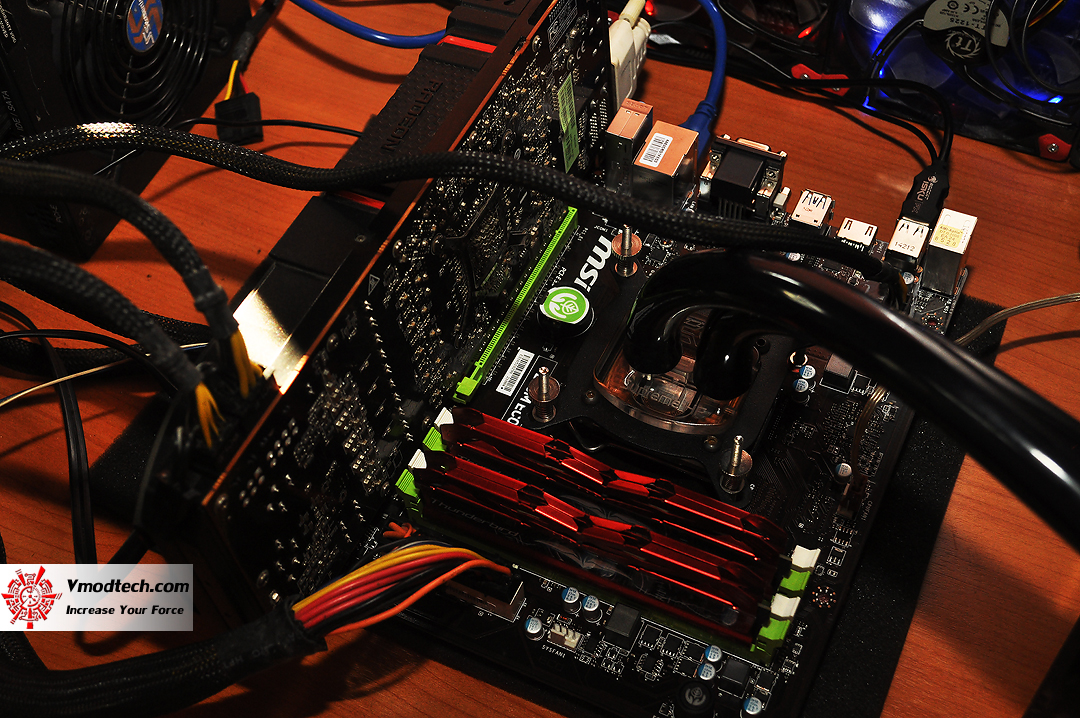

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 25-28 องศาเซลเซียส เข้าหน้าหนาวเหมือนเปิดแอร์เลยครับ

CPU-Z

INTEL PENTIUM G3258

วันนี้ทดสอบเดิมๆครับ เพราะเมนบอร์ดเป็นแบบประหยัดพลังงานนั่นเองครับ

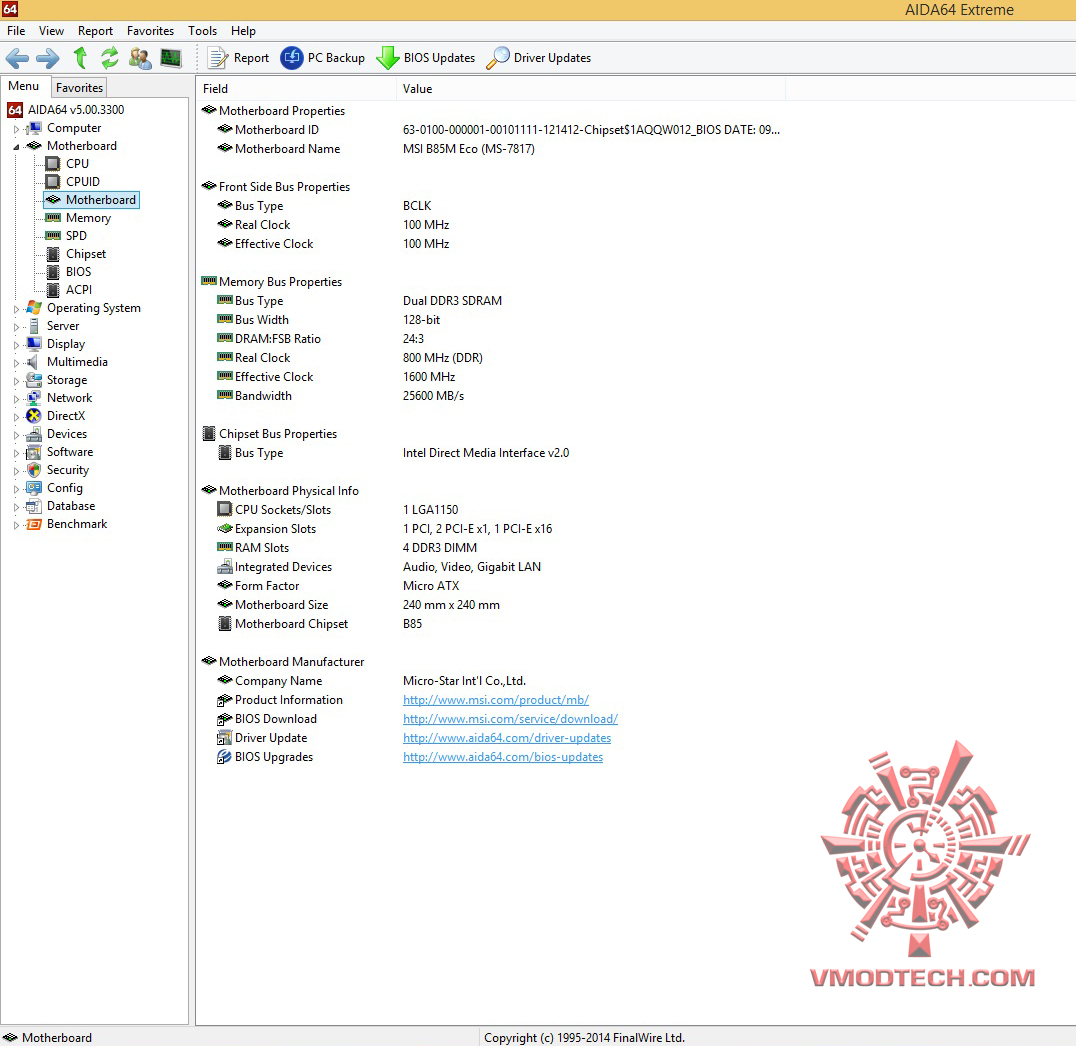

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

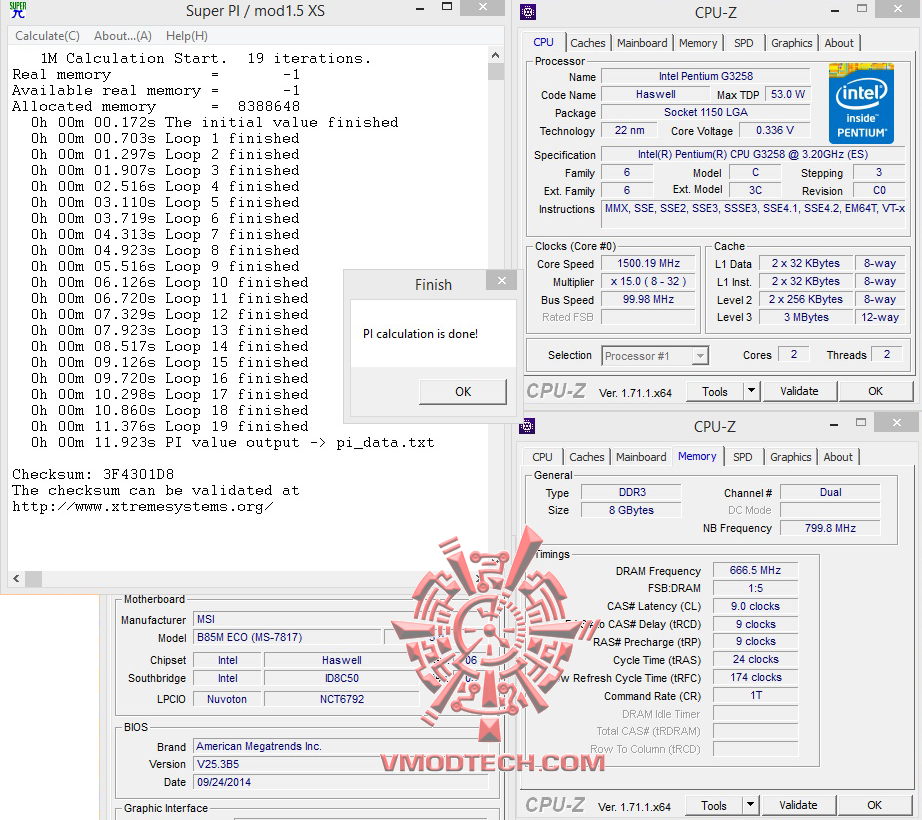

SuperPI 1M 1Thread

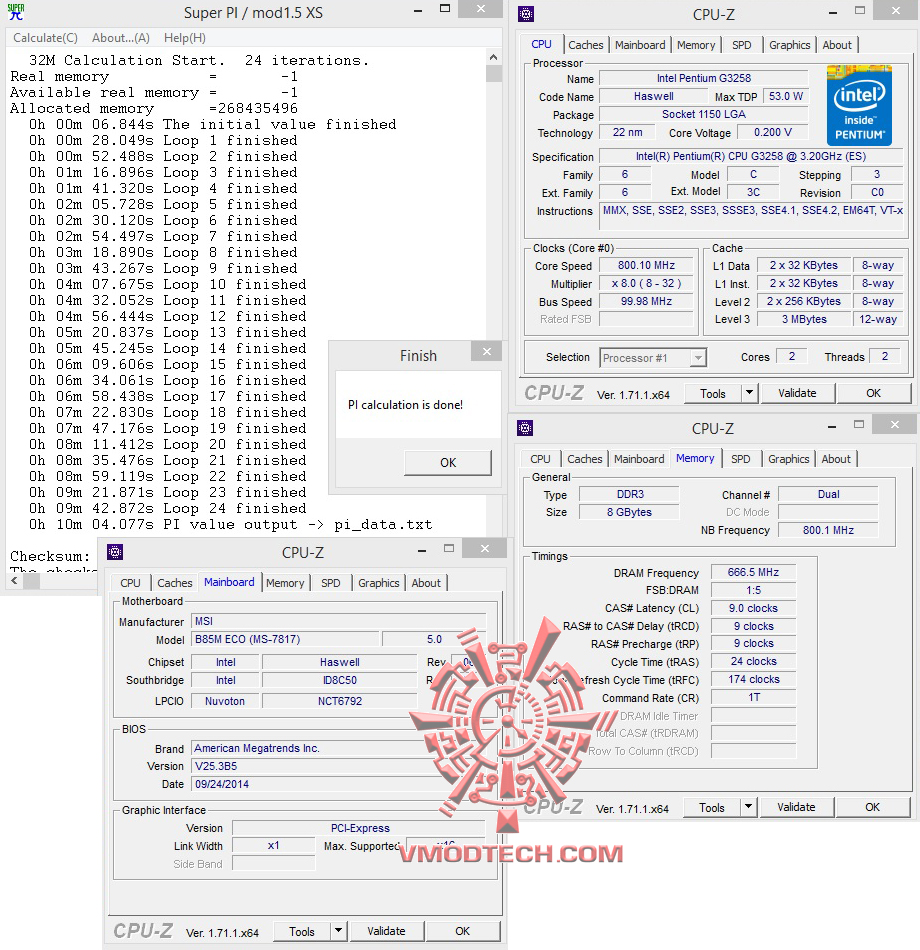

SuperPI 32M 1 Thread

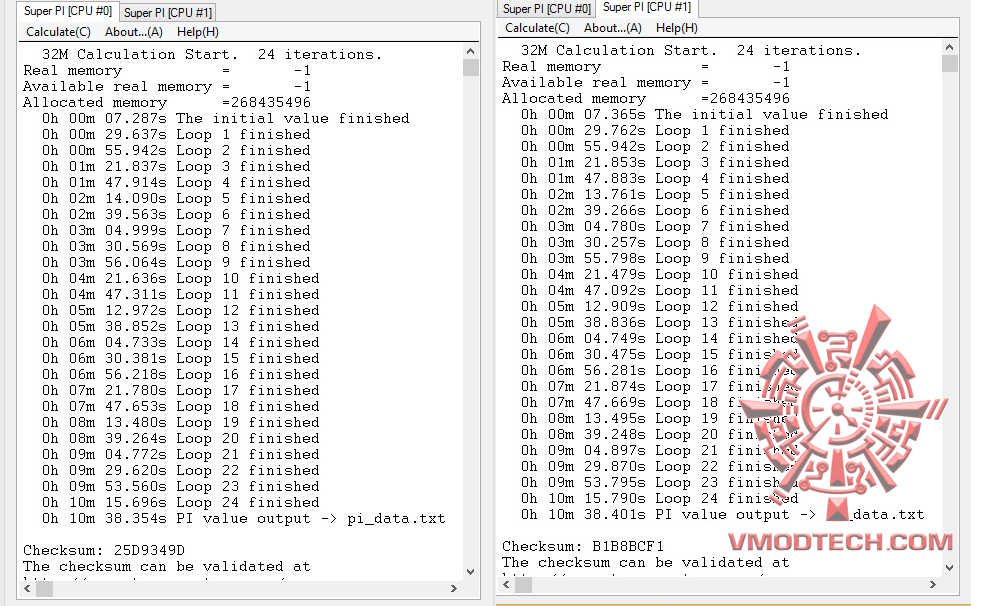

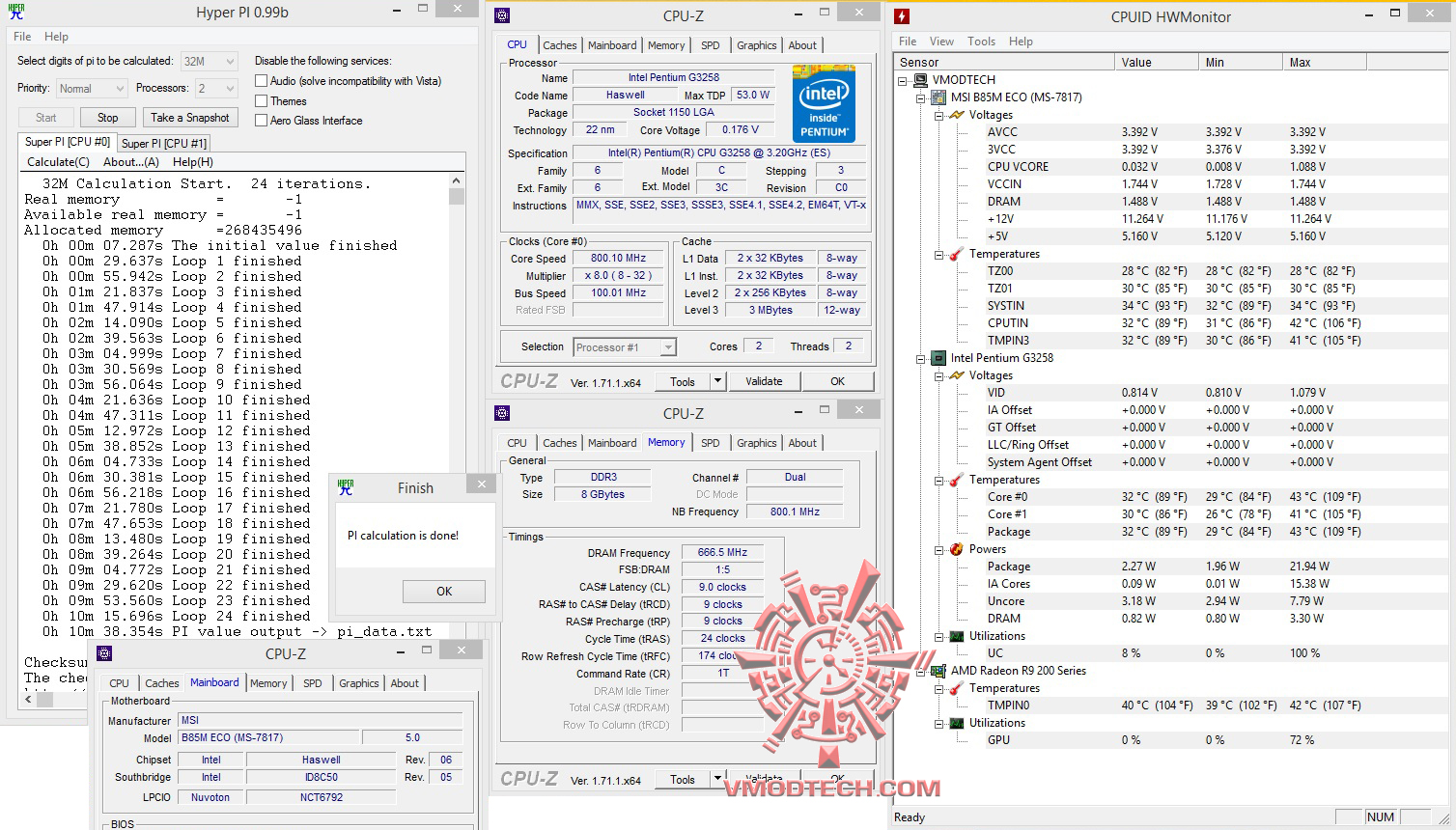

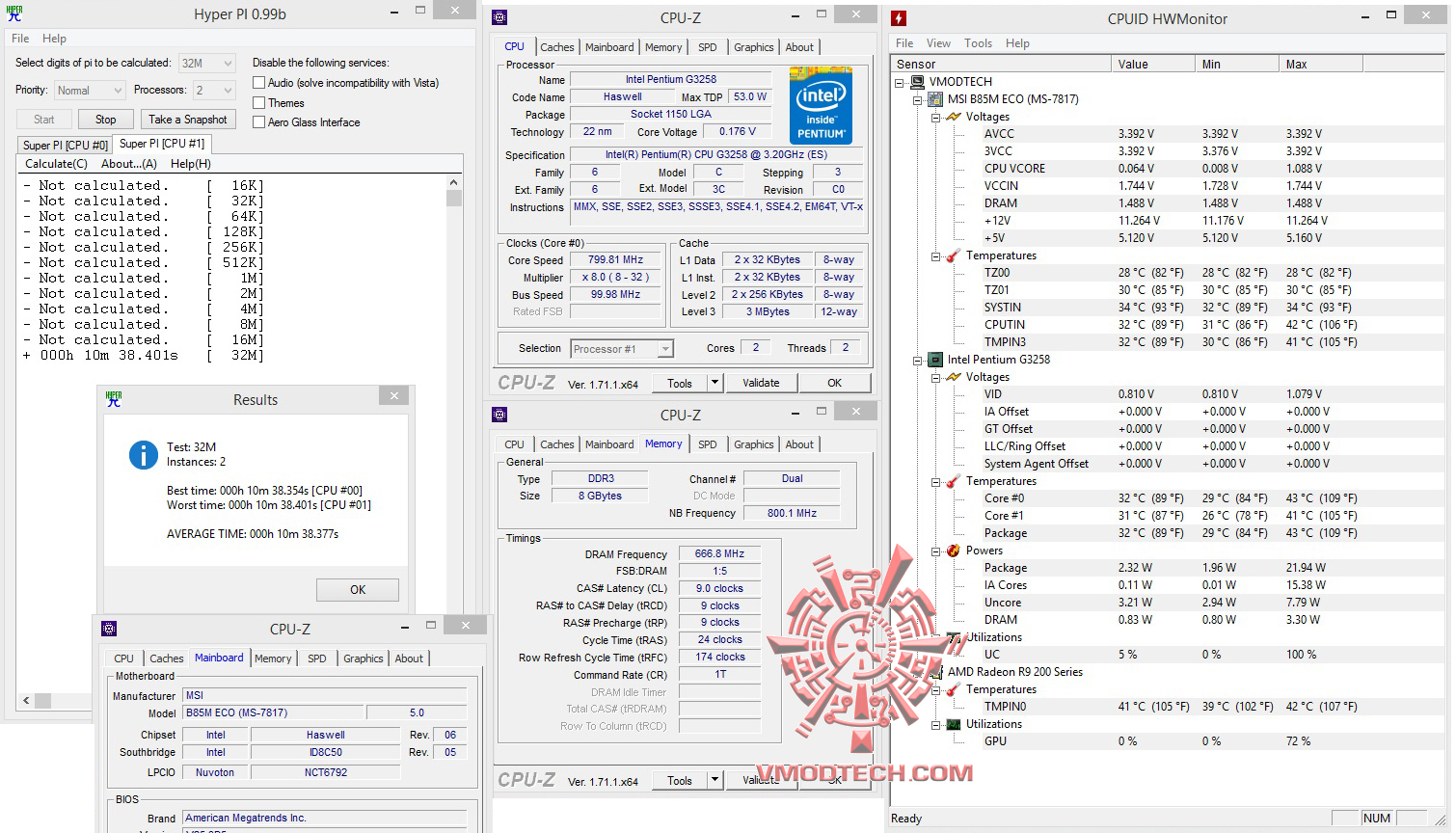

HyperPI 32M 8 Threads

สำหรับชุด ทดสอบ SuperPI 1MB อยู่ที่ 11.923วินาที SuperPI 32MB จบไป 10นาที 4.77วินาที แรงในระดับมาตราฐาน Intel Pentium G3258 ในสถานะเดิมๆครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆ ใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 18884MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 20011MB/s แรงกันทั้งอ่านและเขียน

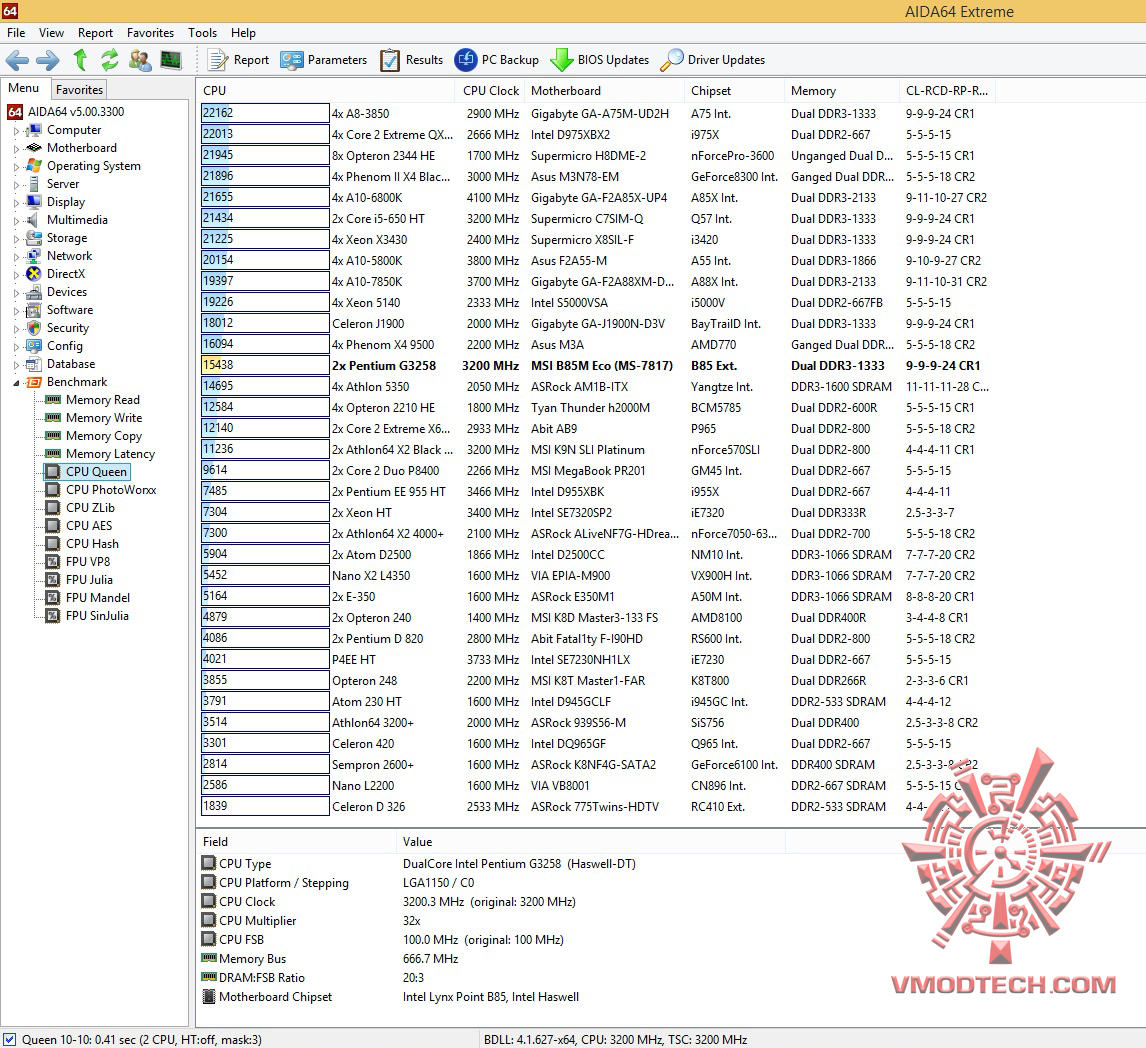

CPU Queen

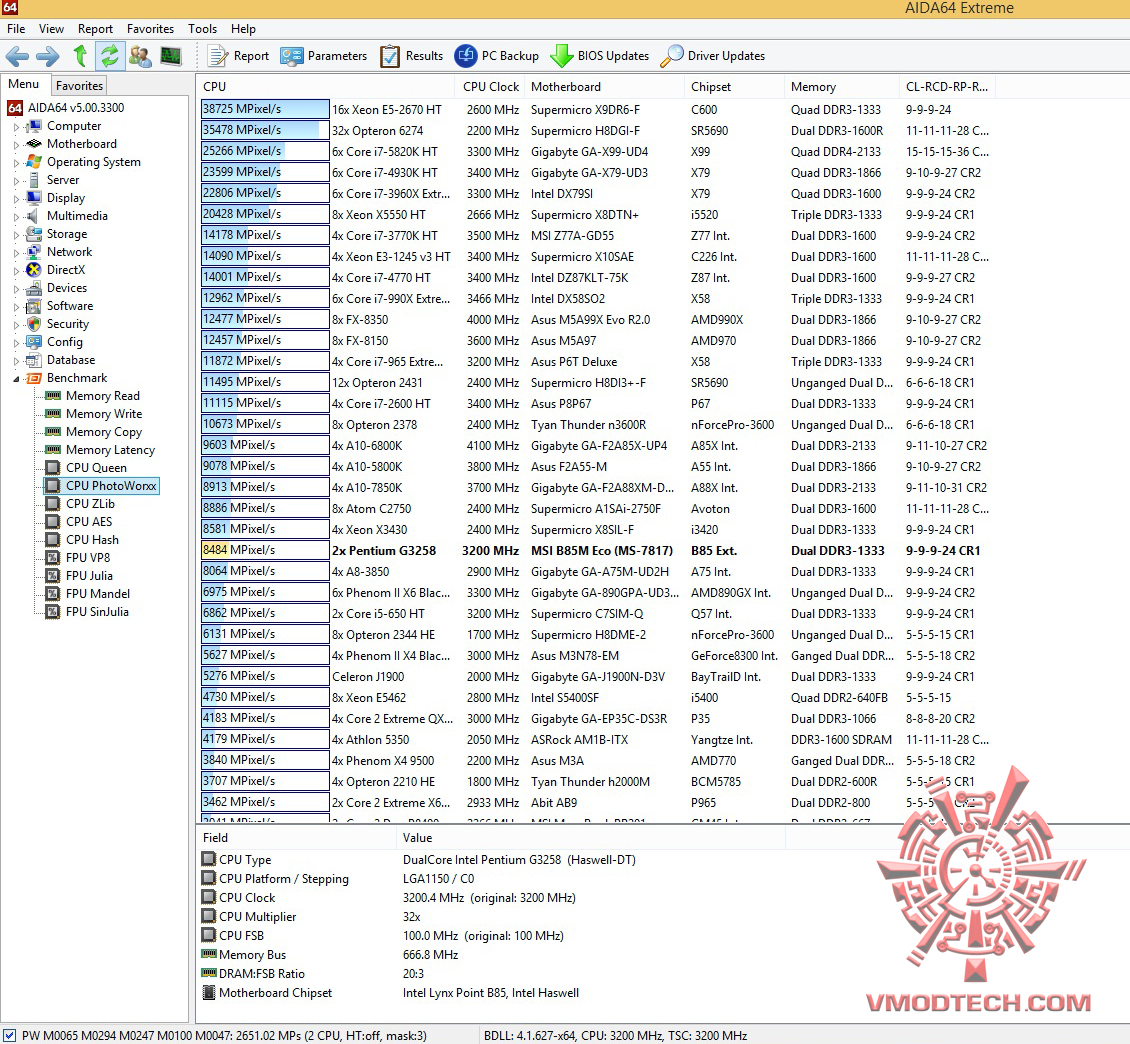

CPU PhotoWorxx

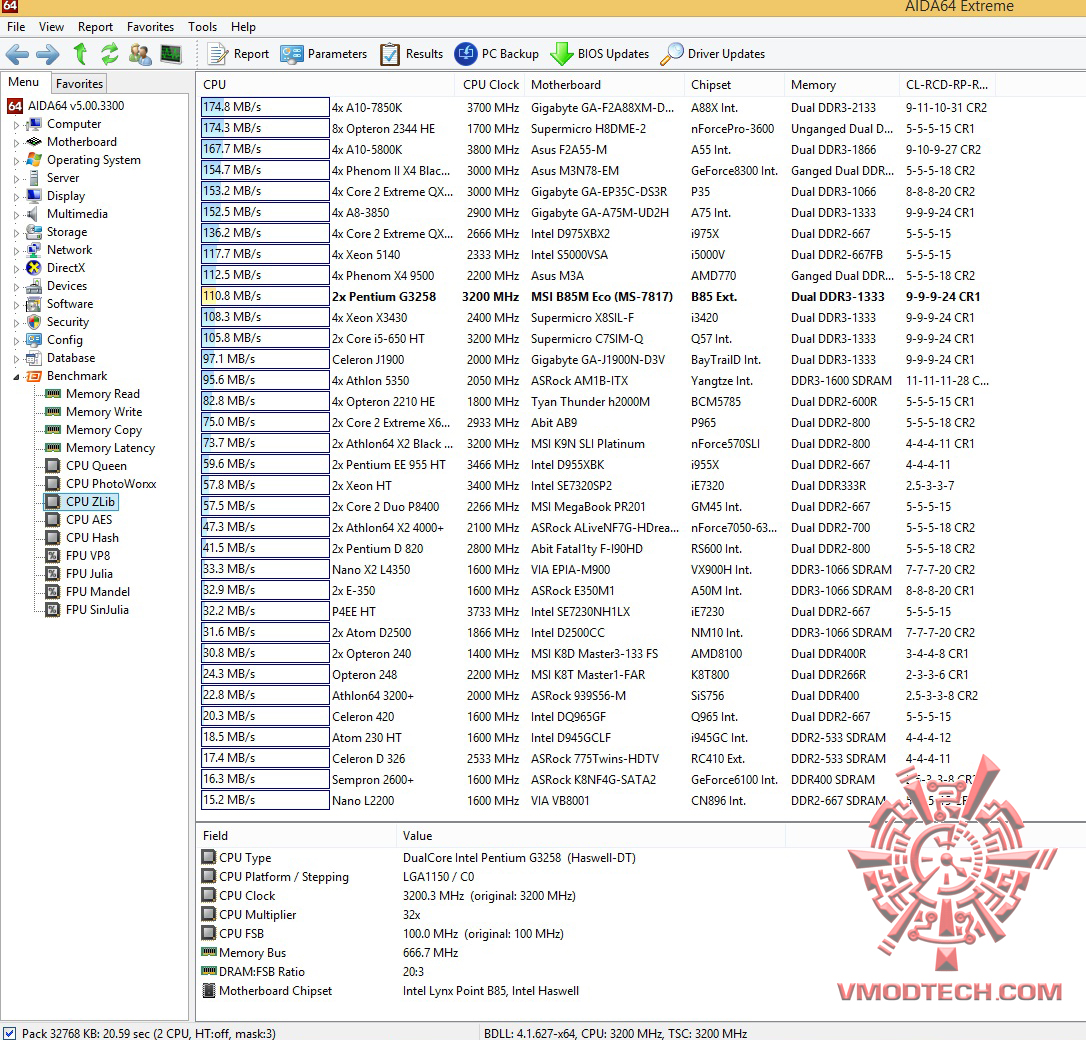

CPU ZLib

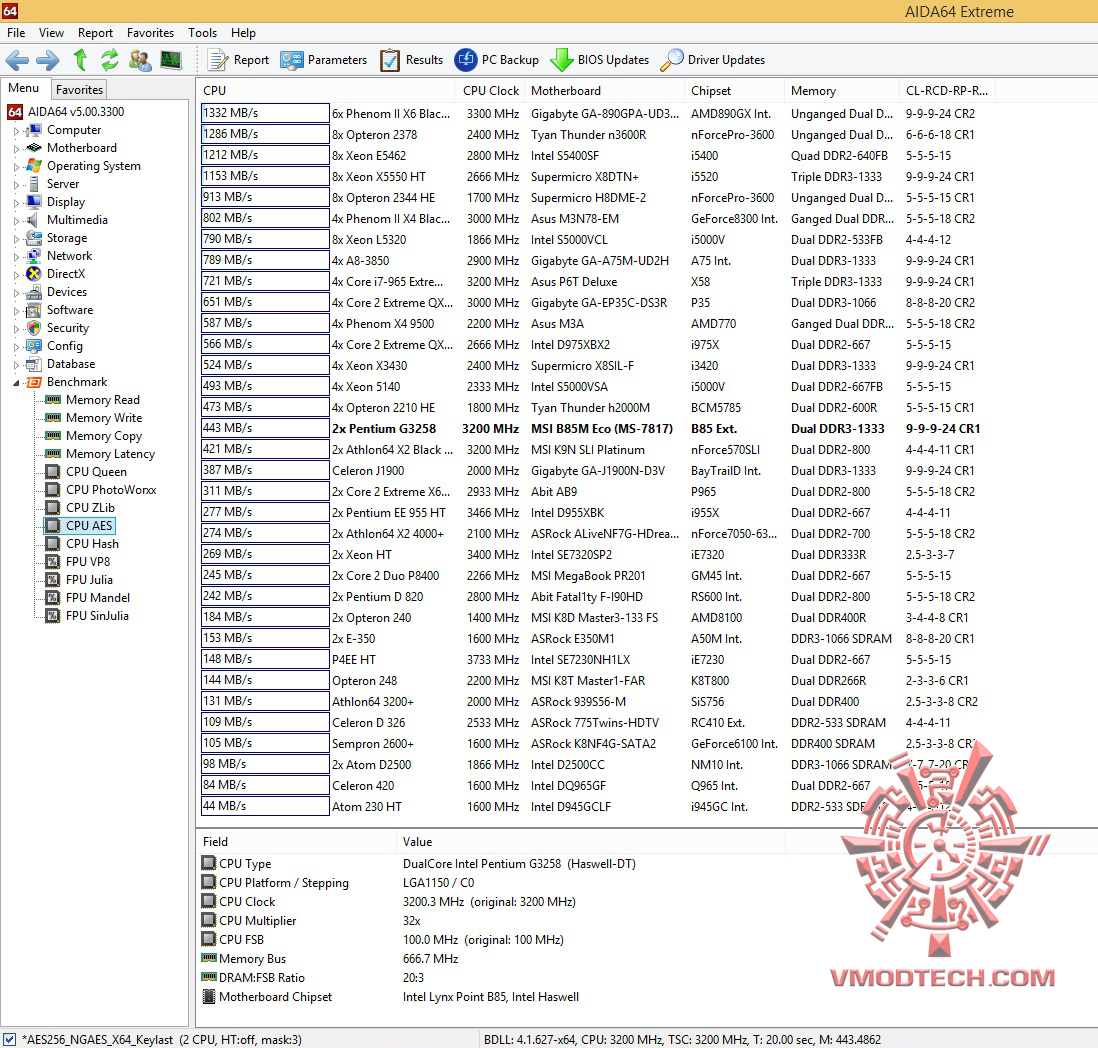

CPU AES

CPU Hash

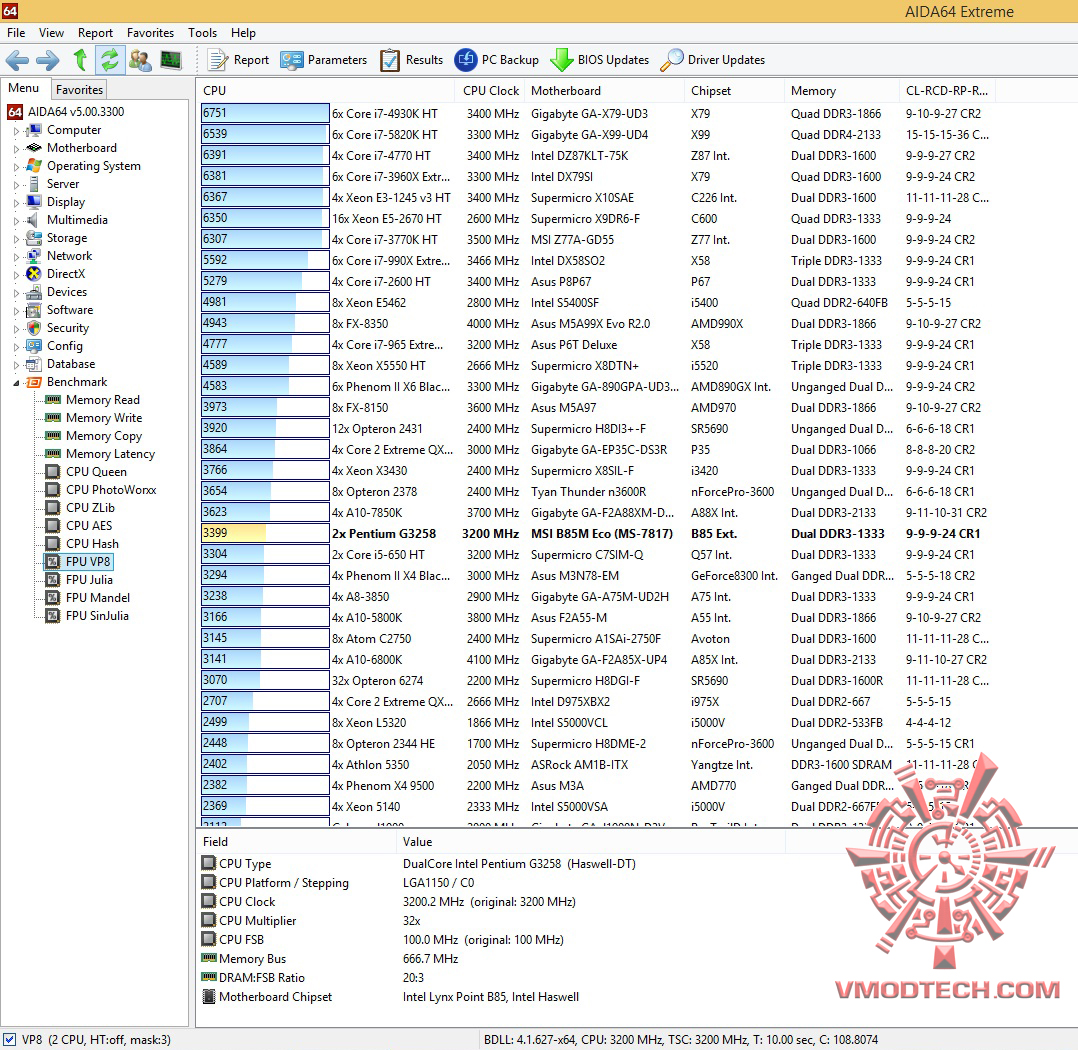

FPU VP8

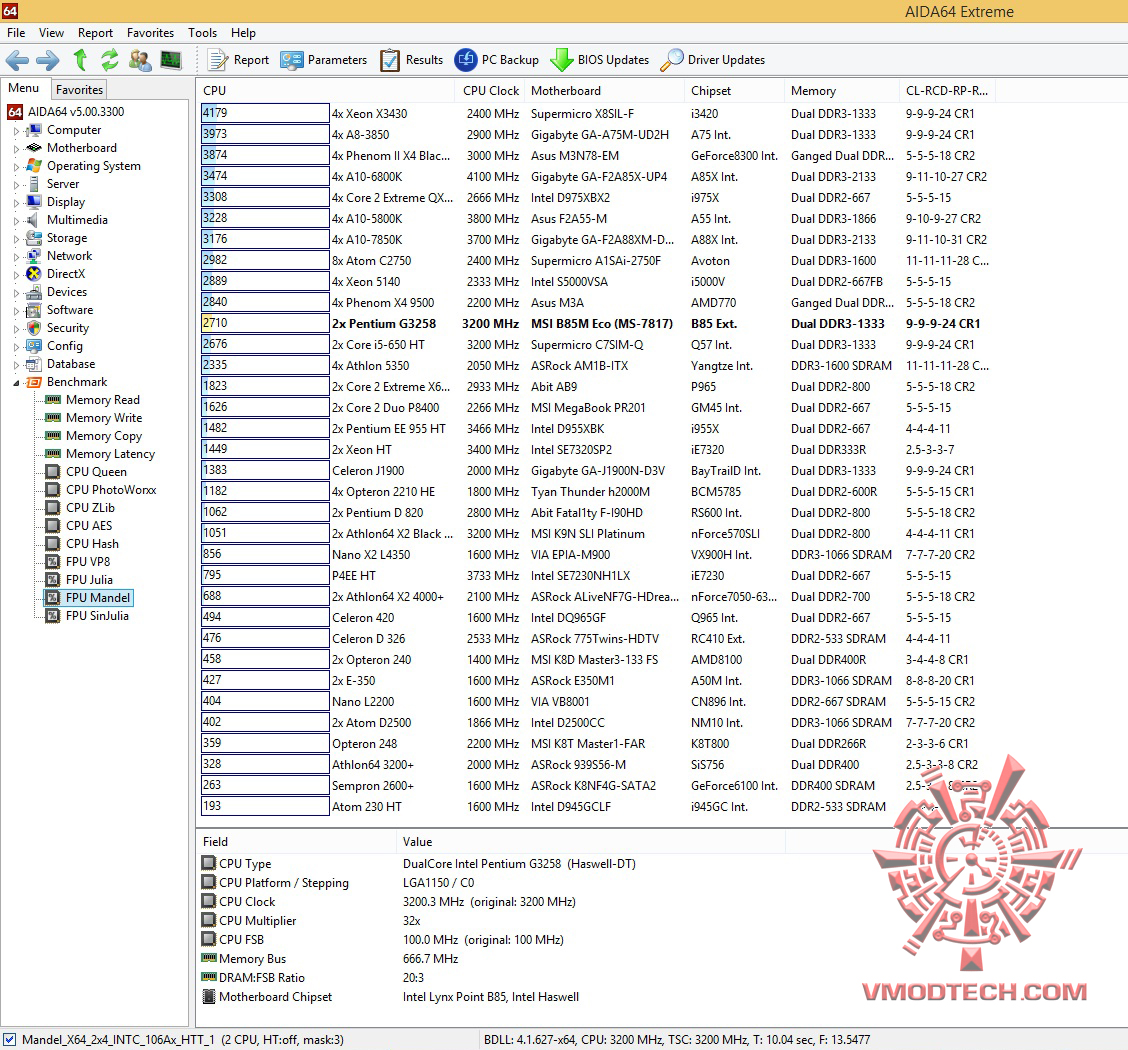

FPU Mandel

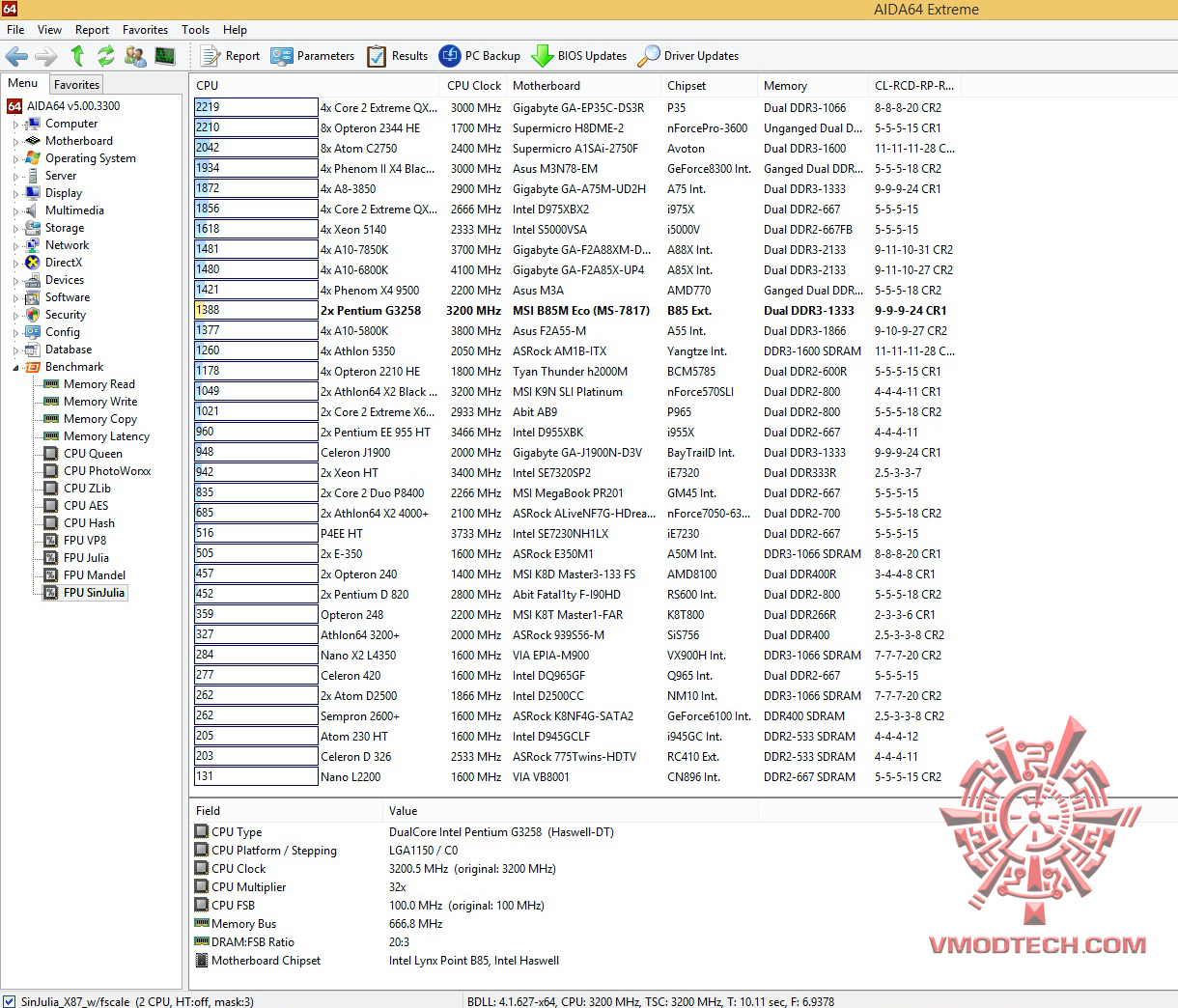

FPU SinJulia

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

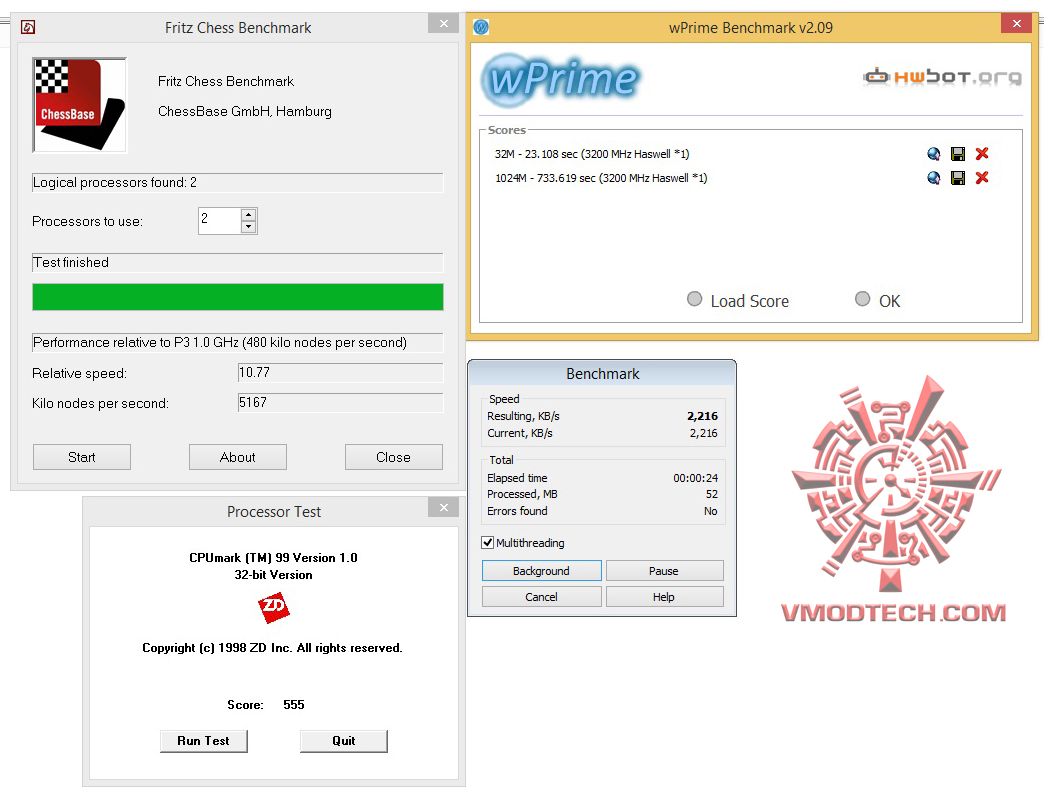

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

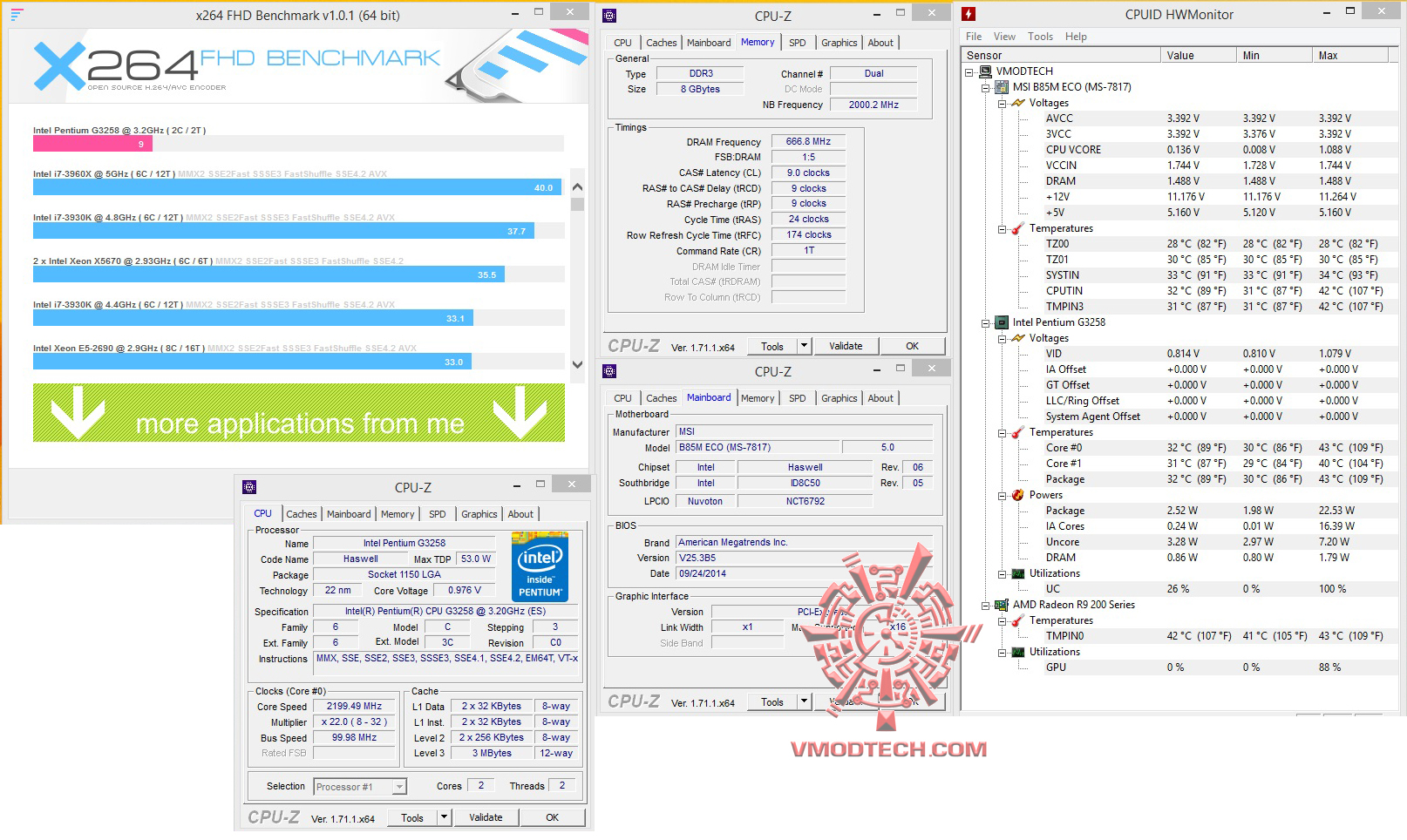

X264 FHD

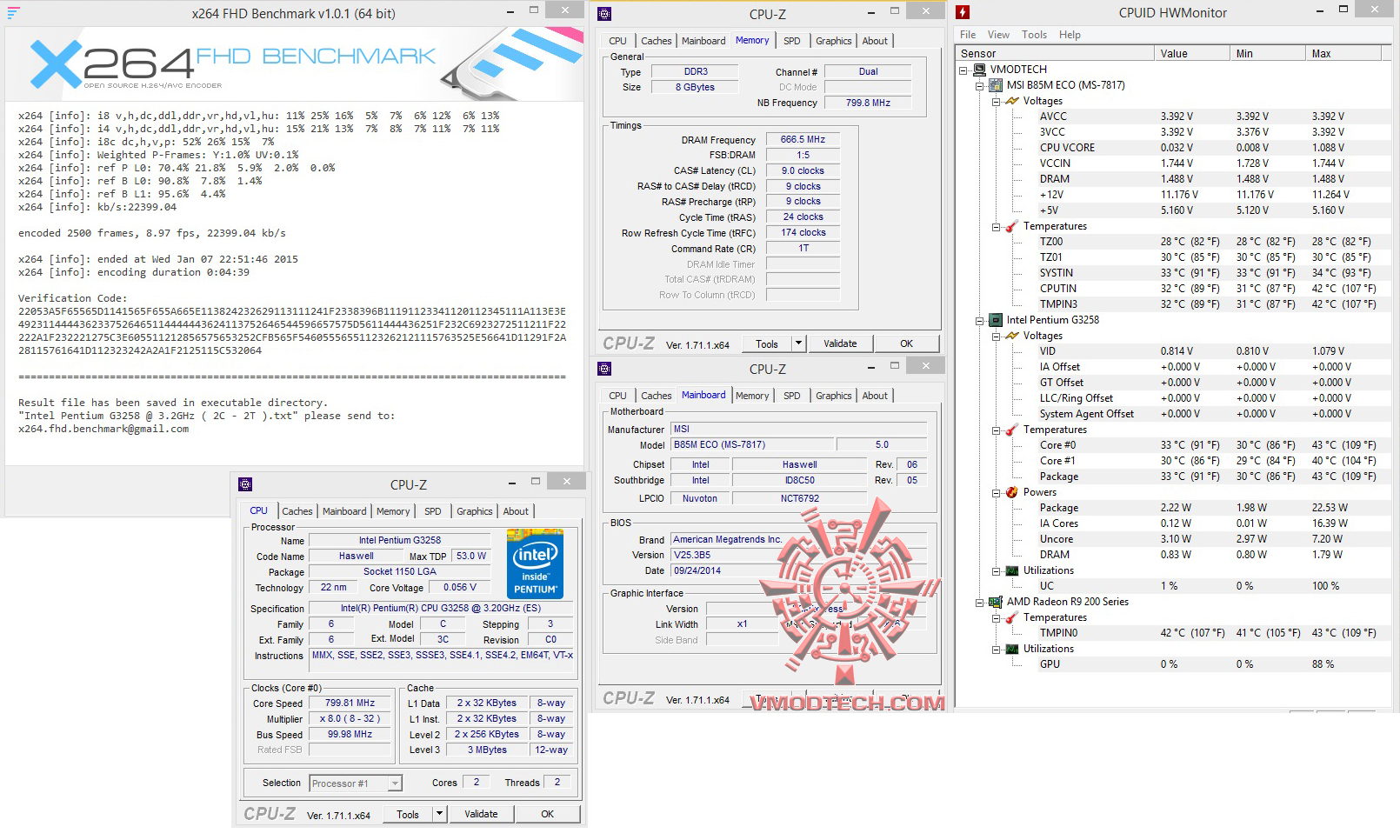

ผลเทสโปรแกรมทั่วๆไปก็ยังคงแรงในระดับ G3258 แบบเดิมๆครับ  X264 อยู่ที่ 8.97 FPS  ส่วน Fritz Chess อยู่ที่ 10.77 และ Winrar กดไป 2216KB/s แรงดีเลยทีเดียวครับ

Cinebench 10

Cinebench 11.5

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันพอได้ครับ

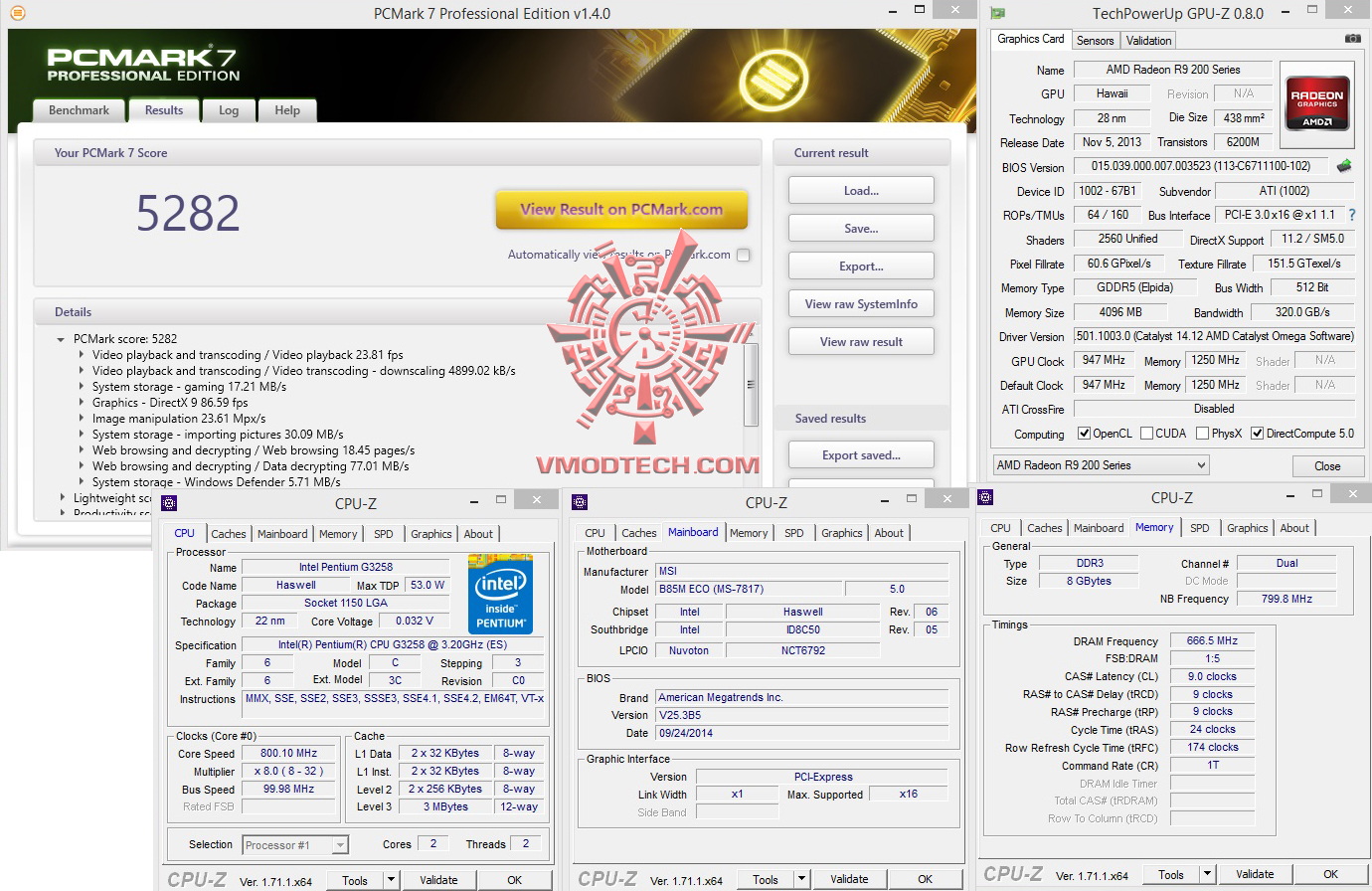

PCMark 7

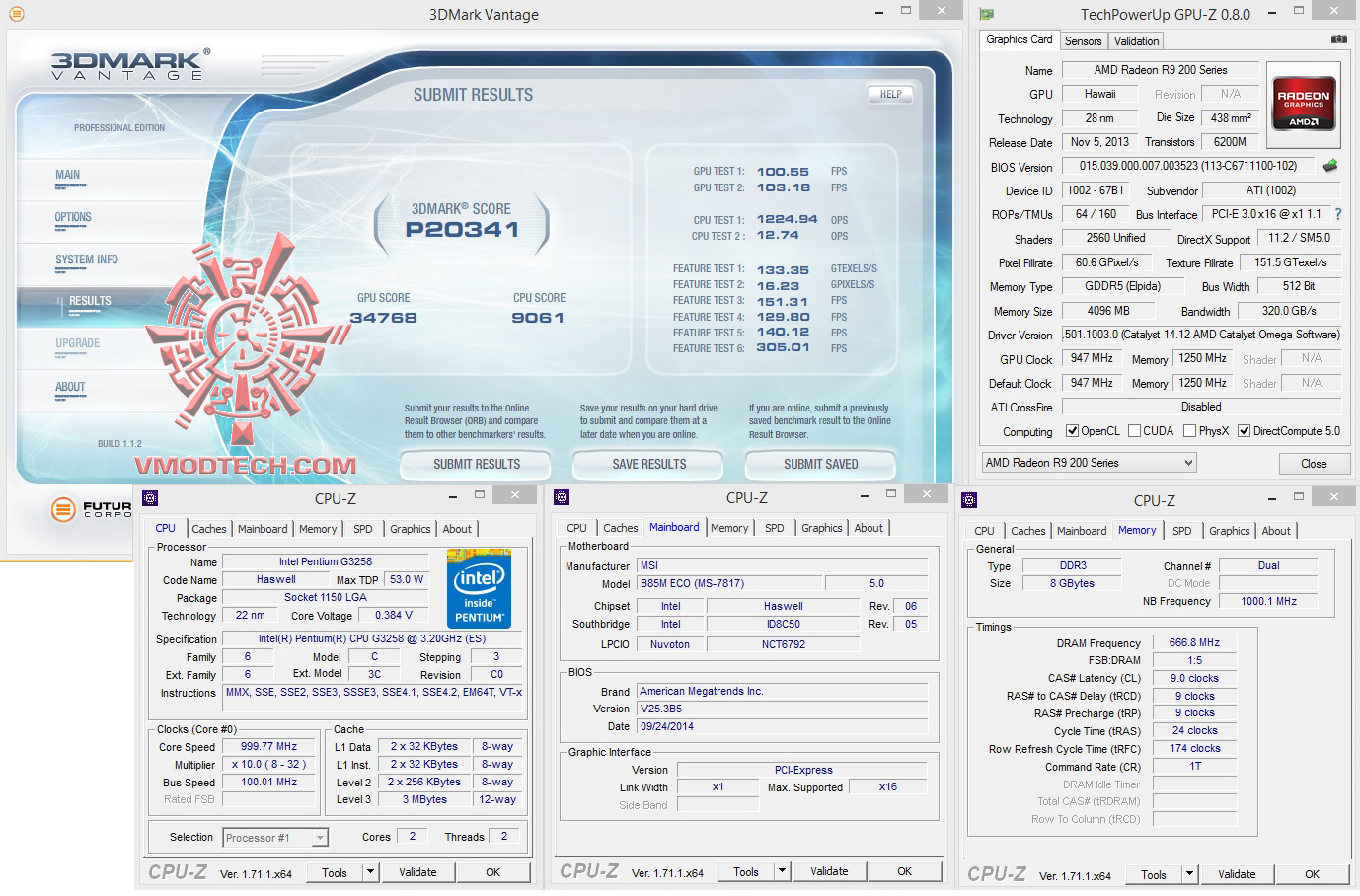

3DMark Vantage

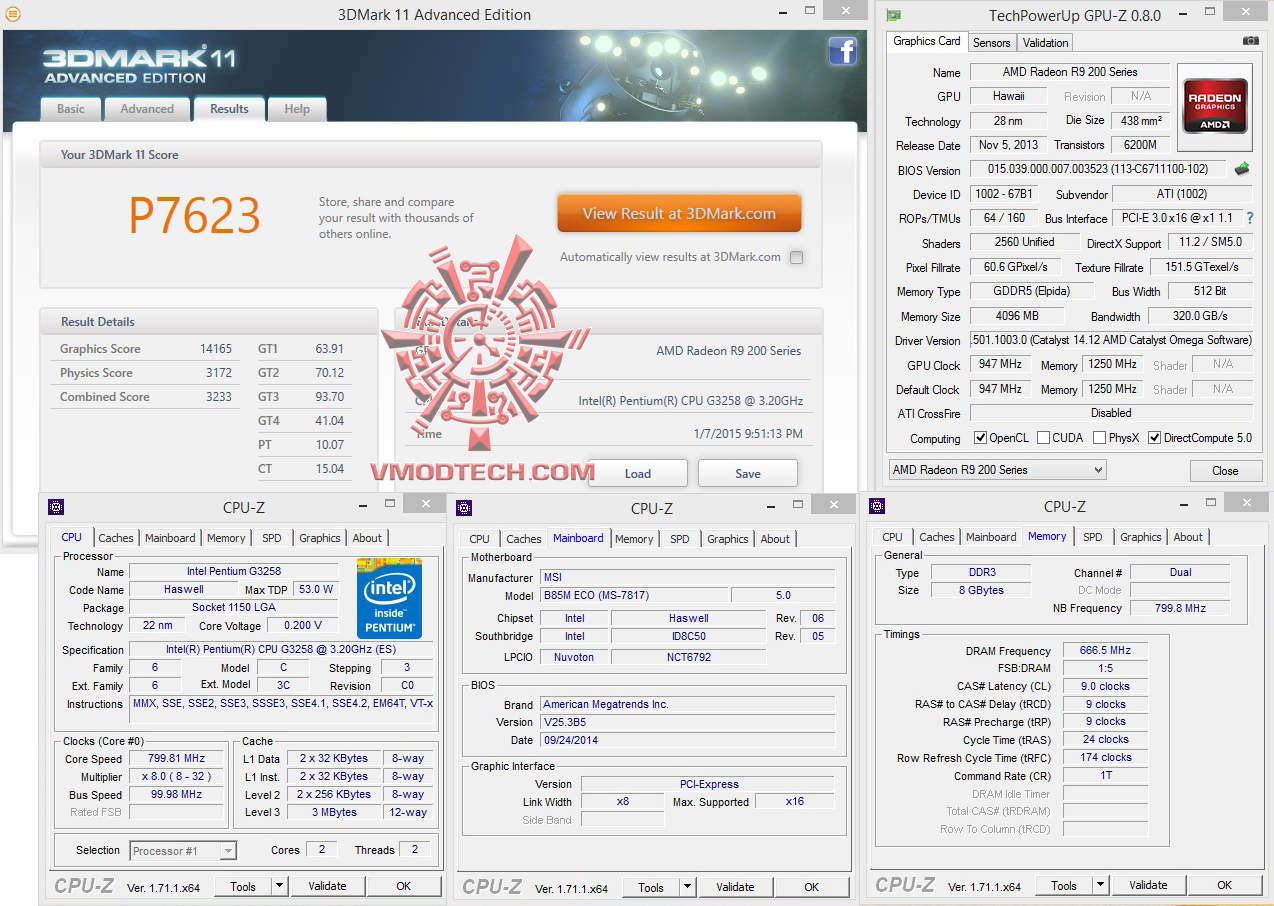

3DMark11

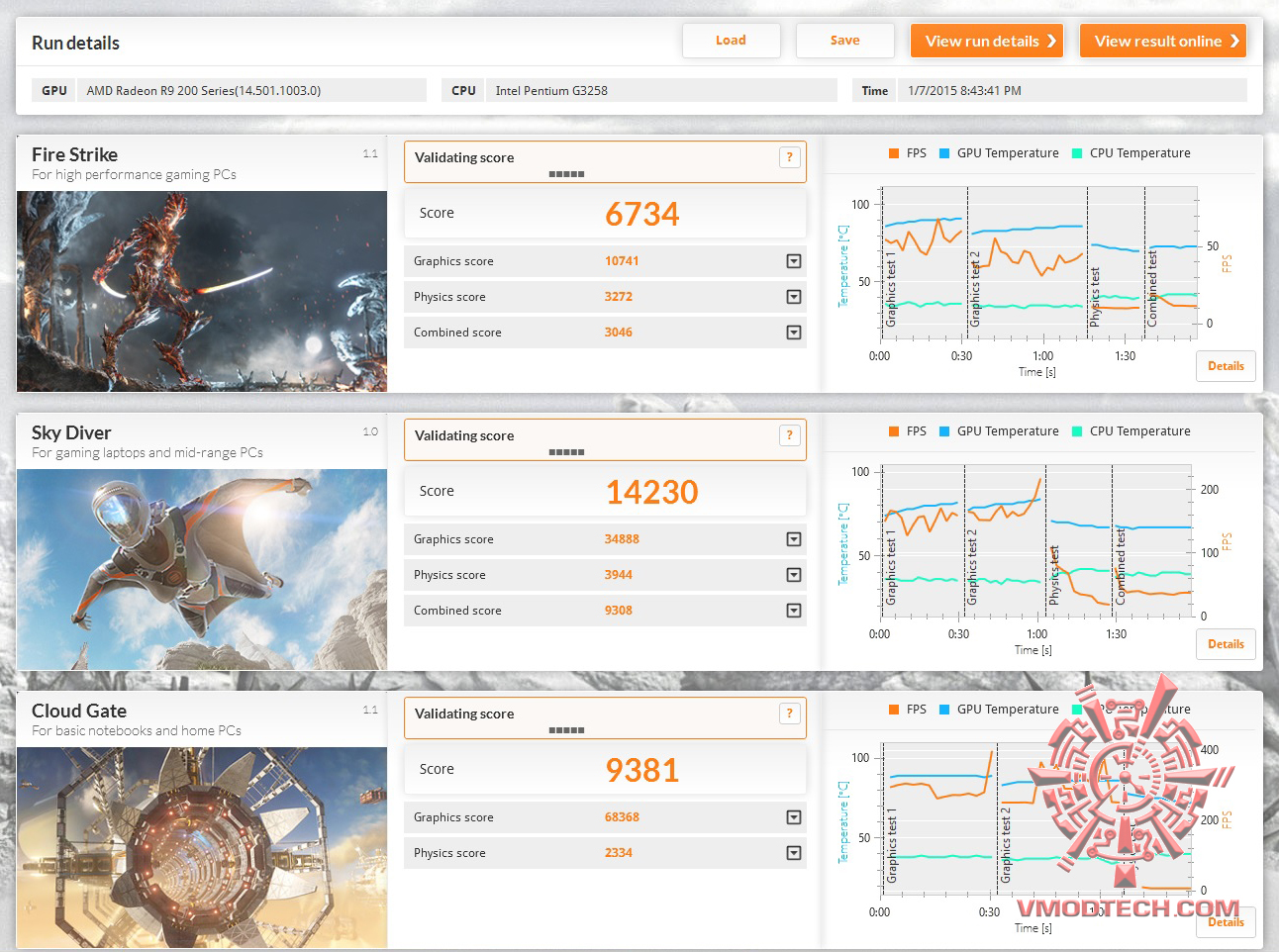

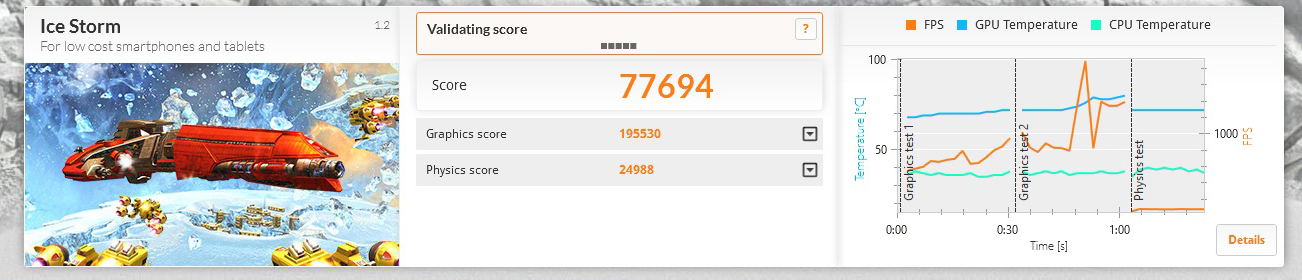

3DMark

3DMark แรงทุกการทดสอบเลยครับ

Power Consumption

เรามาชมอัตราการบริโภคไฟที่เป็นจุดเด่นของเมนบอร์ด MSI B85M ECO กันครับ ถือเป็นจุดขายของซีรี่ย์ ECO ของทาง MSI เลยก็ว่าได้เลยทีเดียว ซึ่งในงาน Computex 2014 ทาง MSI ก็ได้นำเมนบอร์ดเหล่านี้มาโชว์และผมก็ได้นำมาเสนอให้ท่านได้รับชมกันไปบ้าง แล้วถึงอัตราการบริโภคไฟที่ต่ำมากจริงๆ โดยตามที่ผมไปส่องๆดูที่บูทของทาง MSI ในงาน Computex 2014 จะอยู่ที่ 15-17วัตต์ครับ โดยอุปกรณ์จะมีซีพียู Intel i7-4765T ที่กินไฟแค่ 35W แรม Kington 1คู่ คีย์บอร์ด ประมาณนี้ครับที่สามารถทำไฟต่ำได้ถึง 15-17วัตต์เท่านั้นประหยัดสุดๆตามรูปด้านล่างนะครับ แต่ในวันนี้เรานำซีพียูที่ถือว่าประหยัดไฟอีกรุ่นมาทดสอบนั่นก็คือ Intel G3258 ที่มีอัตราการบริโภคไฟที่ 53W ครับ ก็ถือว่าสูสีกับ Intel i7-4765T ที่กินไฟแค่ 35W มาเทียบเคียงกัน เดี๋ยวเราไปชมผลทดสอบต่อด้านล่างเลยครับ

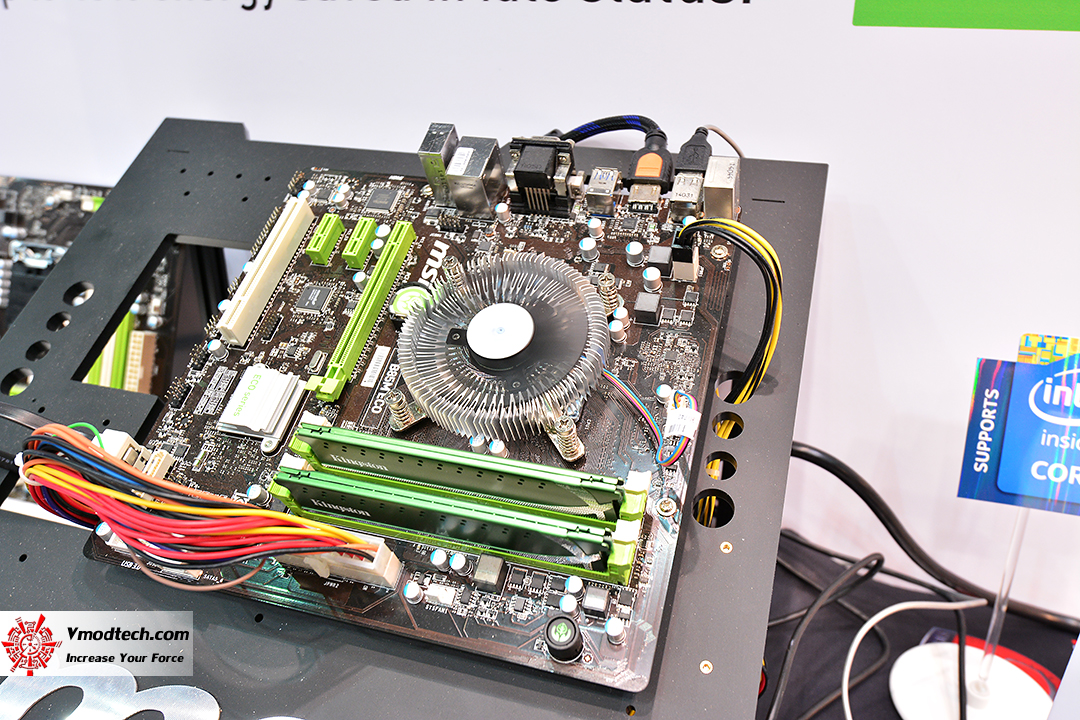

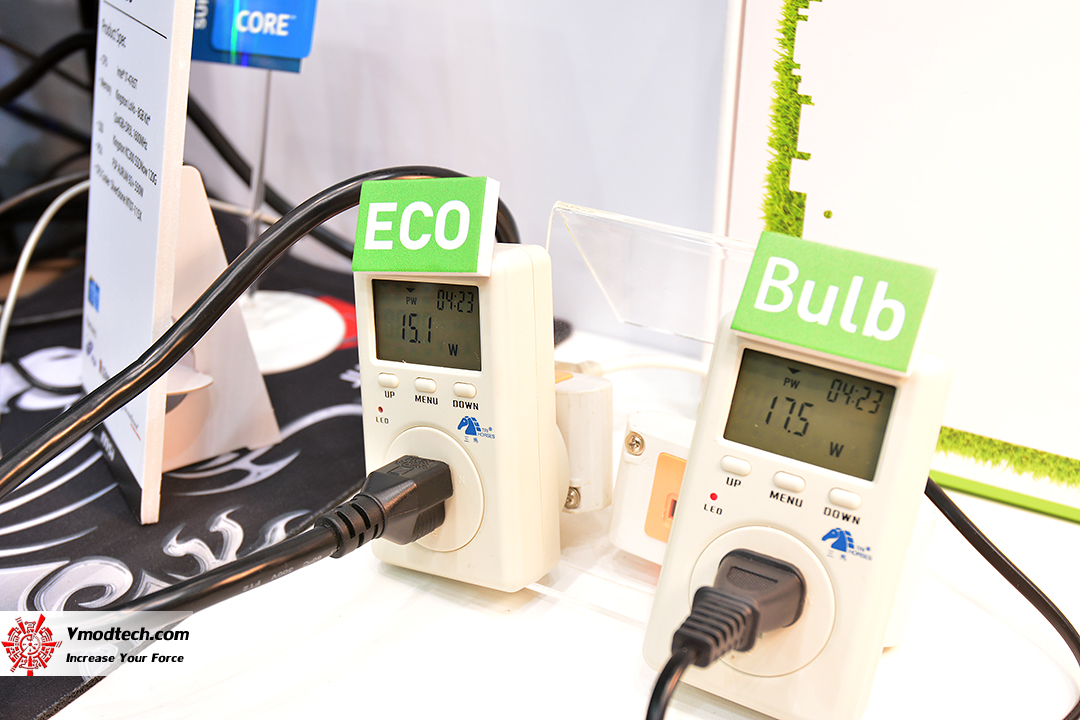

รูปภาพ งาน Computex 2014 บูท MSI บทความฉบับเต็ม http://www.vmodtech.com/th/article/msi-boothcomputex-2014/page/2

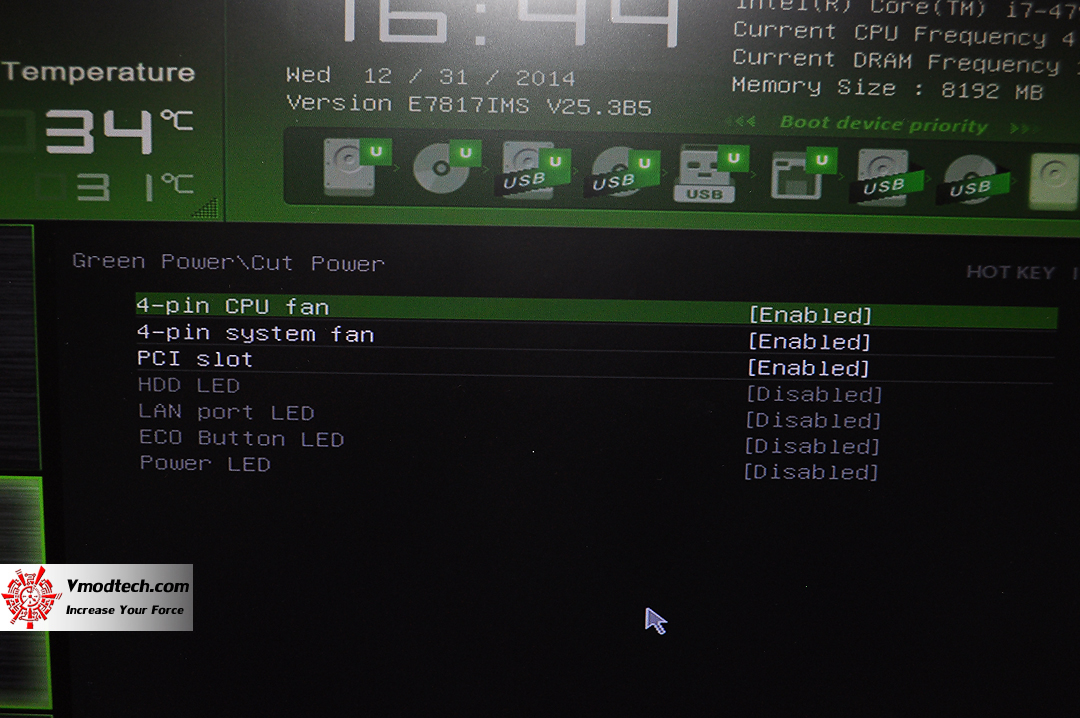

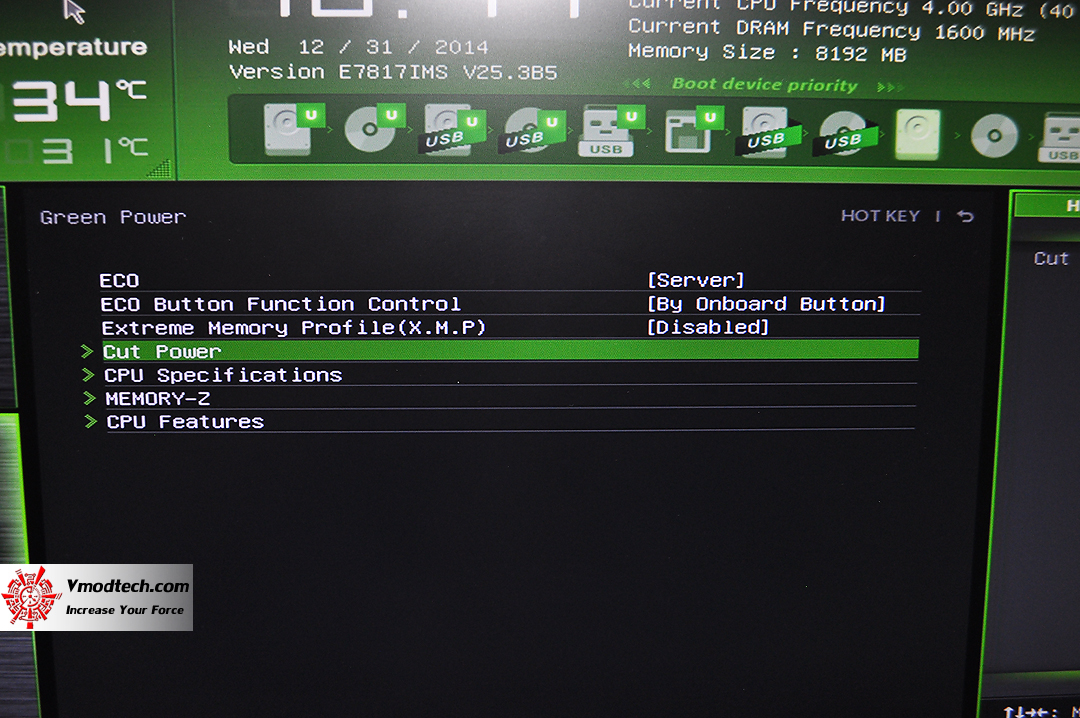

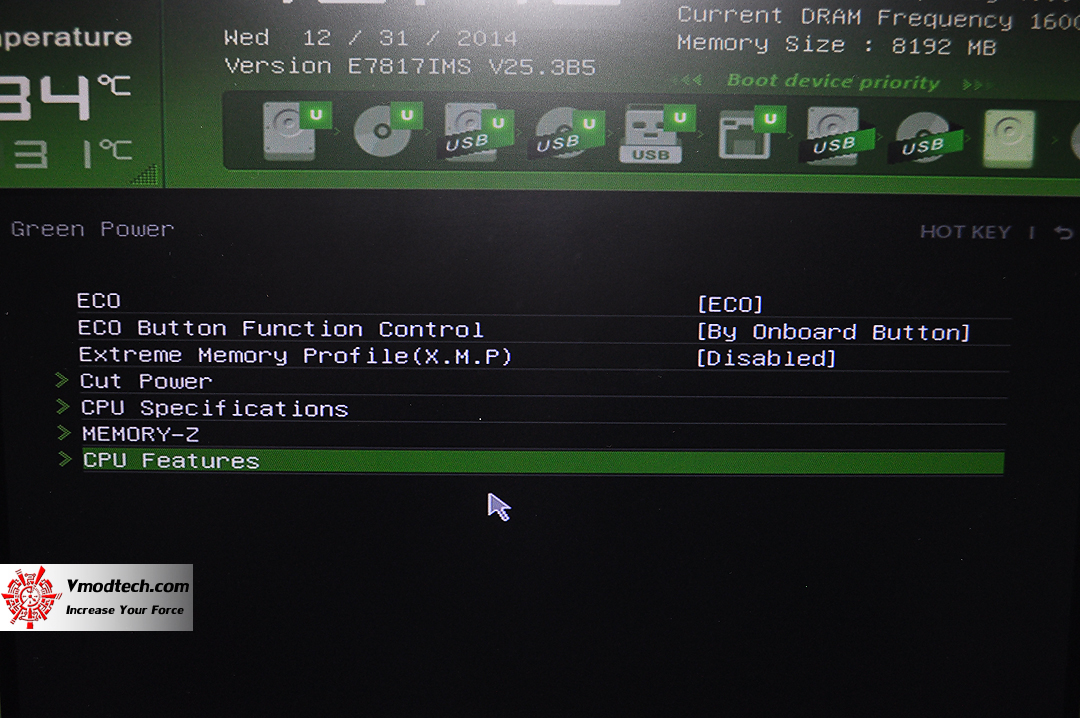

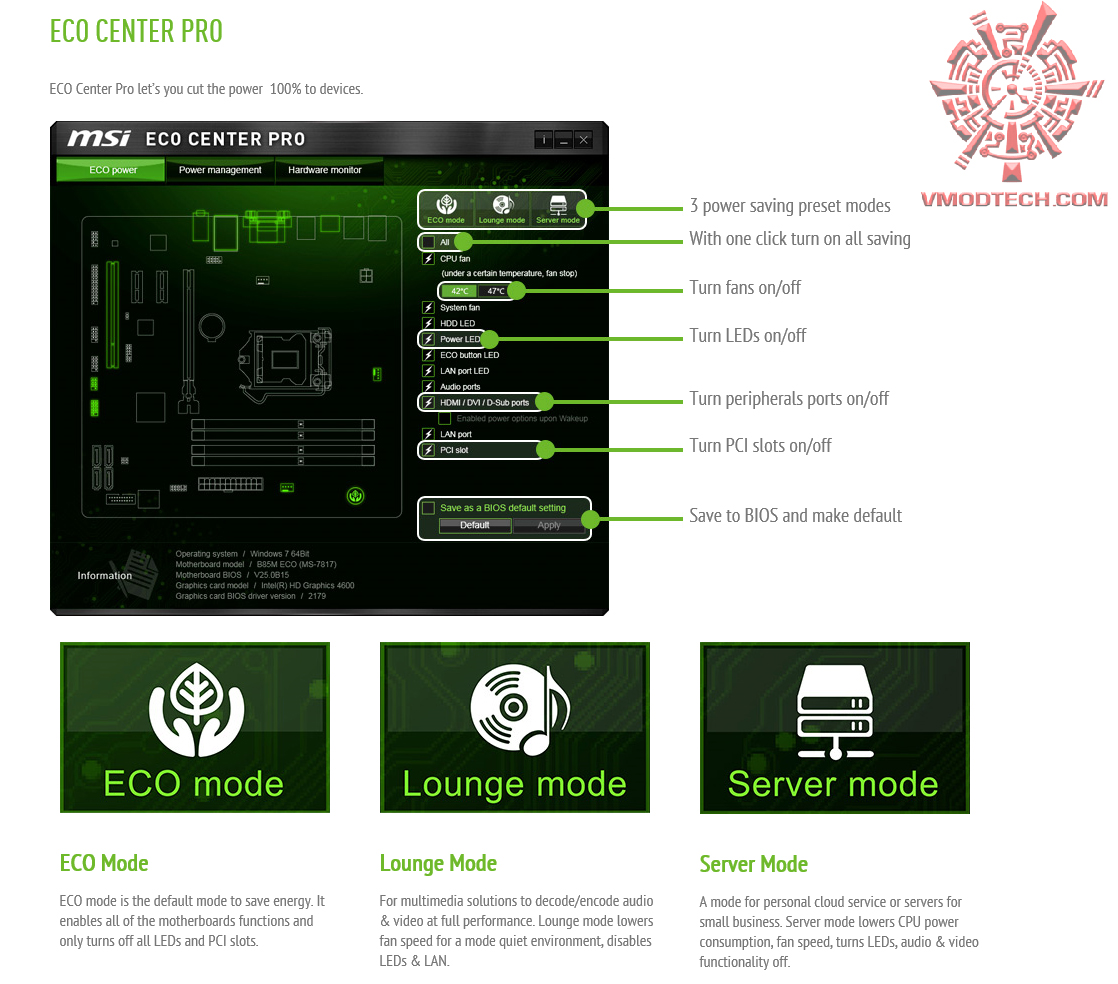

ผมจะอธิบาย คร่าวๆครับสำหรับเมนบอร์ด MSI B85M ECO นั้นจะมีโหมดการทำงานอยู่ 3ระดับ โดยเราสามารถไปปรับแต่งในไบออสได้เลยมี 1.ECO mode 2. Lounge Mode 3. Server Mode โดยในแต่ละโหมดก็จะมีการทำงานที่แตกต่างแล้วแต่ความเหมาะสมของผู้ใช้งานครับ เรามาดูในแต่ละโหมดกันครับว่าทำงานกันอย่างไร

ECO mode จะเป็นโหมดประหยัดพลังงานทั่วไปครับ ซึ่งจะเปิดระบบการทำงานทั่วทั้งเมนบอร์ดยกเว้น ไฟ LED และ PCI ทั้งระบบจะปิดหมดสล๊อตครับ

Lounge Mode จะเป็นโหมดที่เน้นความบันเทิงครับ ซึ่งจะเปิดระบบการทำงานทั่วทั้งเมนบอร์ดยกเว้น ไฟ LED และระบบ LAN ทั้งระบบจะปิดหมดครับ

Server Mode จะเป็นโหมดที่เน้นการทำงานแบบเซฟเวอร์ครับคือเปิดทิ้งไว้ตลอด ซึ่งจะเปิดระบบการทำงานทั่วทั้งเมนบอร์ดยกเว้น ไฟ LED ทั้งระบบจะปิดหมดครับ

โดยท่านสามารถ จะเข้าไปเซ็ตค่าต่างๆตามที่ตนเองต้องการได้อีกด้วยครับว่าจะปิดการทำงานของ ระบบใดบ้าง เสร็จแล้วท่านก็เซฟลงในไบออส เพียงเท่านี้เมนบอร์ดของท่านก็จะเป็นเมนบอร์ดที่ประหยัดพลังงานกันแบบสุดๆ แล้วครับ

ทั้ง 3โหมดสามารถปรับแต่งการทำงานได้ครับ ง่ายต่อการใช้งานอย่างมาก

ข้อแตกต่างของ ECO ซีรี่ย์คือจะประหยัดไฟมากกว่าเมนบอร์ดทั่วไปถึง 40เปอร์เซ็นกันเลยทีเดียว

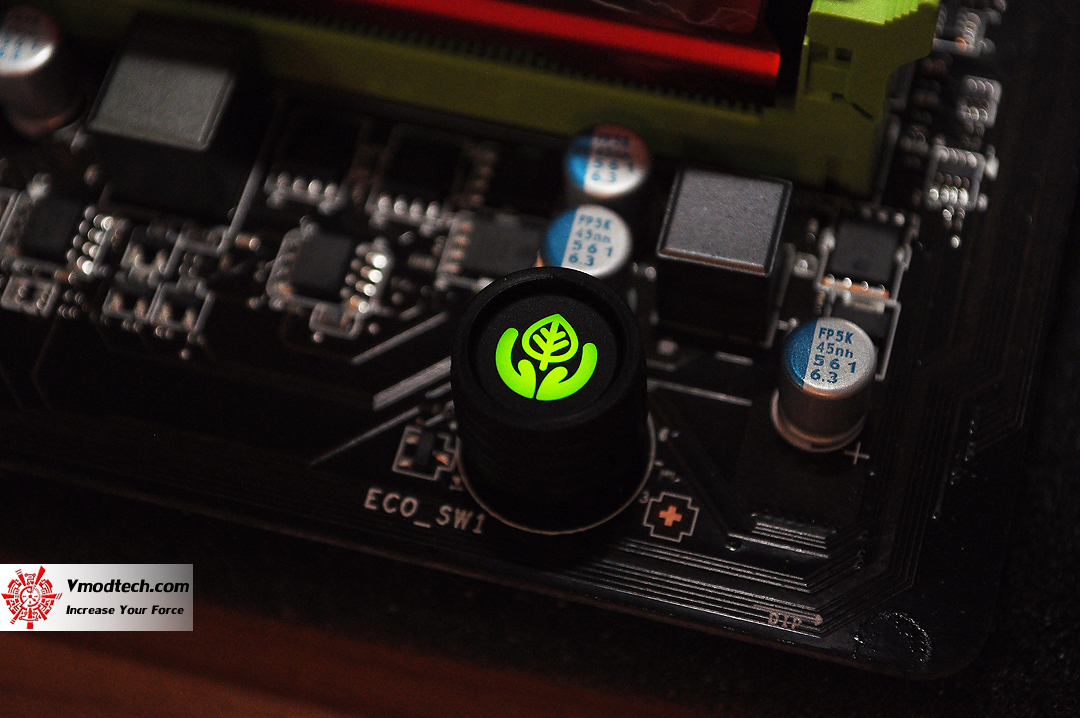

ปุ่ม ECO เมื่อเราเปิดปุ่มการทำงานที่เราเซ็ตไว้ในไบออสในแต่ละโหมดก็จะทำงานครับ

MSI B85M ECO

Intel Pentium G3258 , VGA AMD R9 290

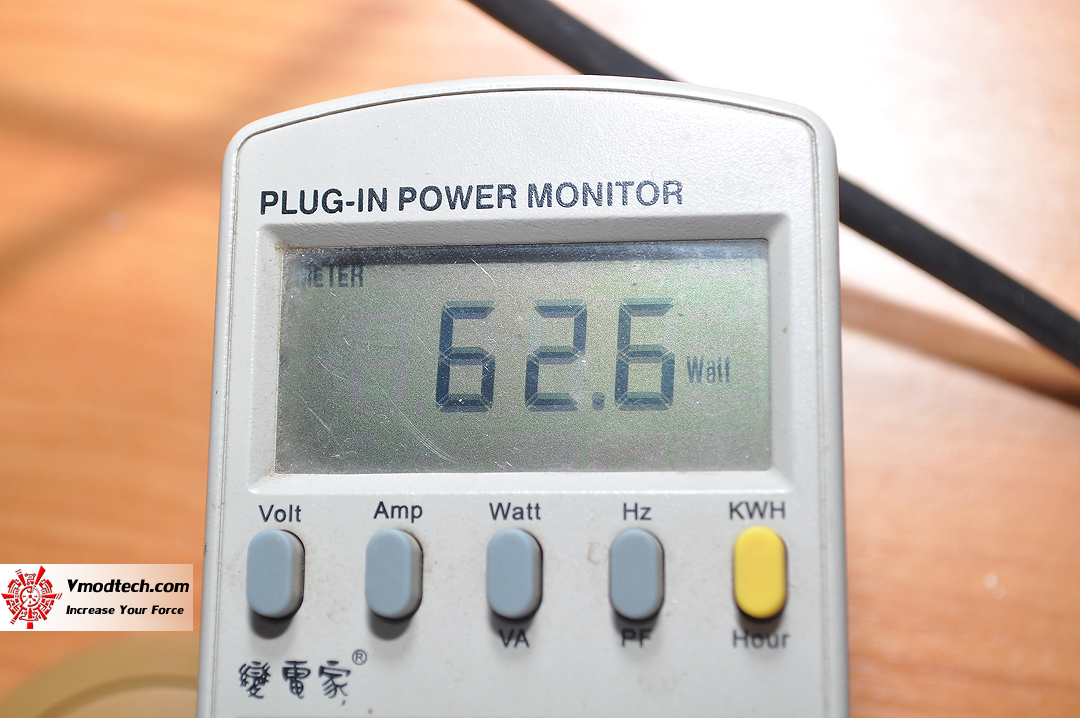

นี่คือชุด ทดสอบที่ใช้ทำการทดสอบครับ ทั้งระบบกินไฟแค่ 62.6วัตต์เท่านั้น มีทั้ง ซีพียู Pentium G3258 และการ์ดจอ AMD R9 290 , SSD Plextor PRO 256 , RAM APACER 2933 , เม้าส์ , คีย์บอร์ด และพัดลม 12cm 6ตัว สำหรับหม้อน้ำ ถือว่าประหยัดมากๆครับกับระบบที่จัดเต็มไม่ได้ลดทอนอะไรลงไปในการใช้งานจริง

MSI B85M ECO

Intel Pentium G3258 , Intel HD Graphics  Onboard

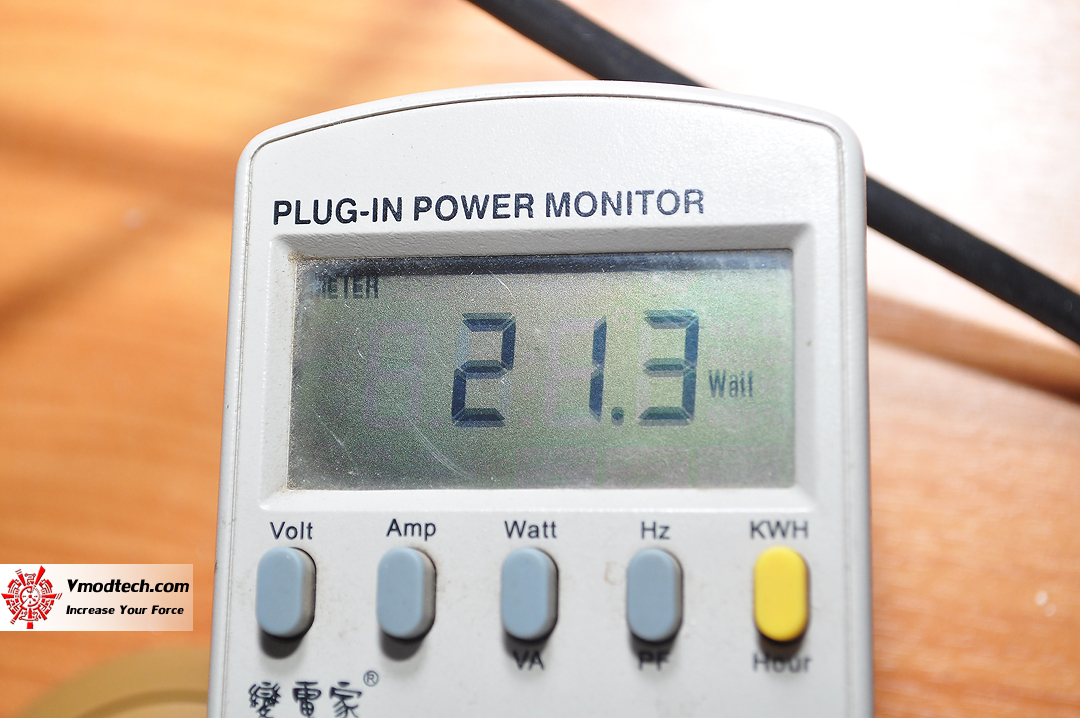

เมื่อมาทดสอบกับซีพียูอินเทล Pentium G3258 ร่วมกับการ์ดจอออนซีพียู Intel HD Graphics แล้วนั้นอัตราการบริโภคไฟลดลงเหลือแค่ 21วัตต์เท่านั้นเองครับในโหมด ECO ถือว่าไล่จี้ซีพียูที่กินไฟต่ำสุดอย่าง Intel i7-4765T ที่อัตราการบริโภคไฟอยู่ที่15-17วัตต์กันเลยทีเดียว เรียกได้ว่าประหยัดกันแบบสุดๆจริงๆครับ MSI B85M ECO เราไปชมการทำงานของโหมดประหยัดไฟกันต่อเลยครับ

ECO Mode

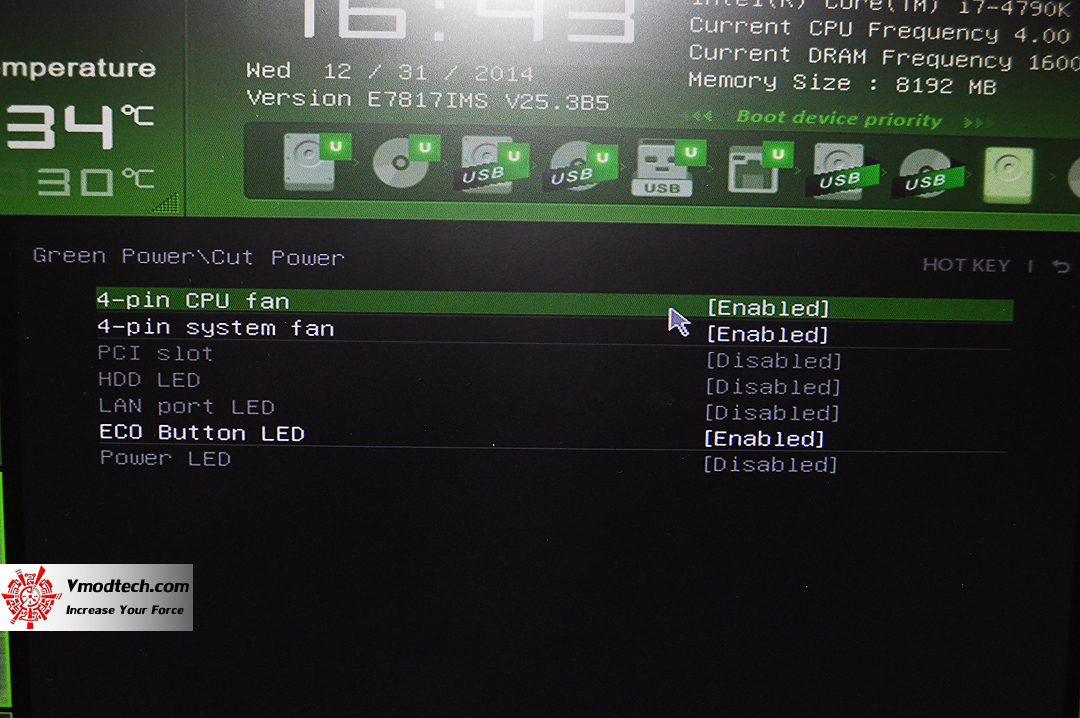

ECO mode จะเป็นโหมดประหยัดพลังงานทั่วไปครับ ซึ่งจะเปิดระบบการทำงานทั่วทั้งเมนบอร์ดยกเว้น ไฟ LED และ PCI ทั้งระบบจะปิดหมดสล๊อตครับ

Lounge Mode

Lounge Mode จะเป็นโหมดที่เน้นความบันเทิงครับ ซึ่งจะเปิดระบบการทำงานทั่วทั้งเมนบอร์ดยกเว้น ไฟ LED และระบบ LAN ทั้งระบบจะปิดหมดครับ

Server Mode

Server Mode จะเป็นโหมดที่เน้นการทำงานแบบเซฟเวอร์ครับคือเปิดทิ้งไว้ตลอด ซึ่งจะเปิดระบบการทำงานทั่วทั้งเมนบอร์ดยกเว้น ไฟ LED ทั้งระบบจะปิดหมดครับ

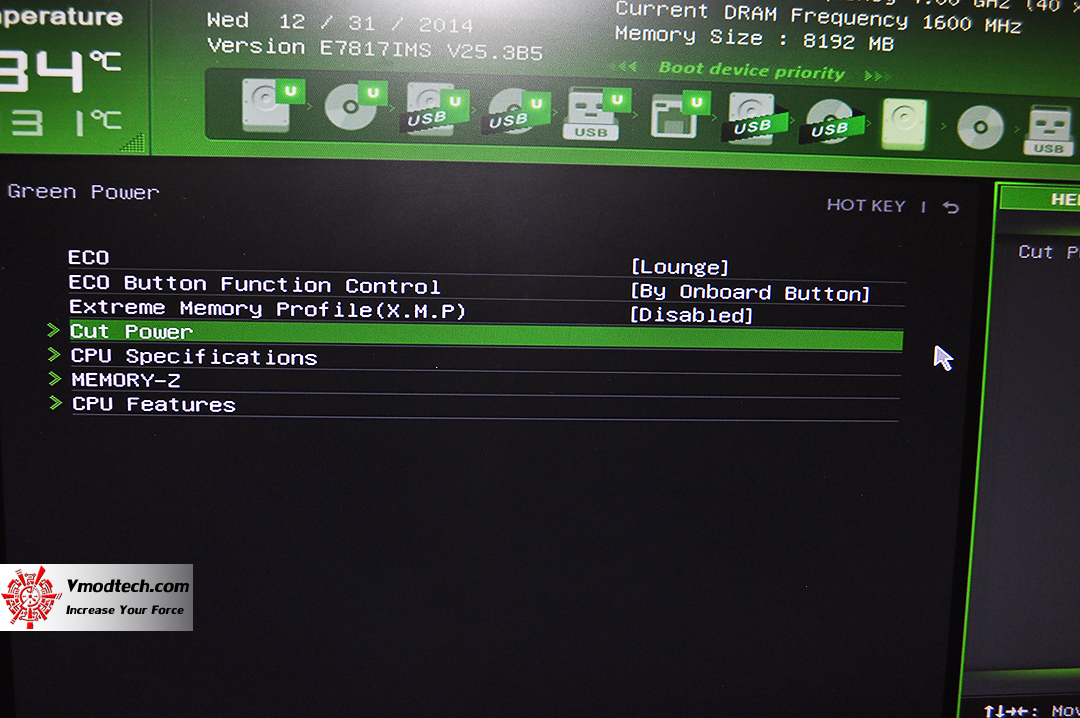

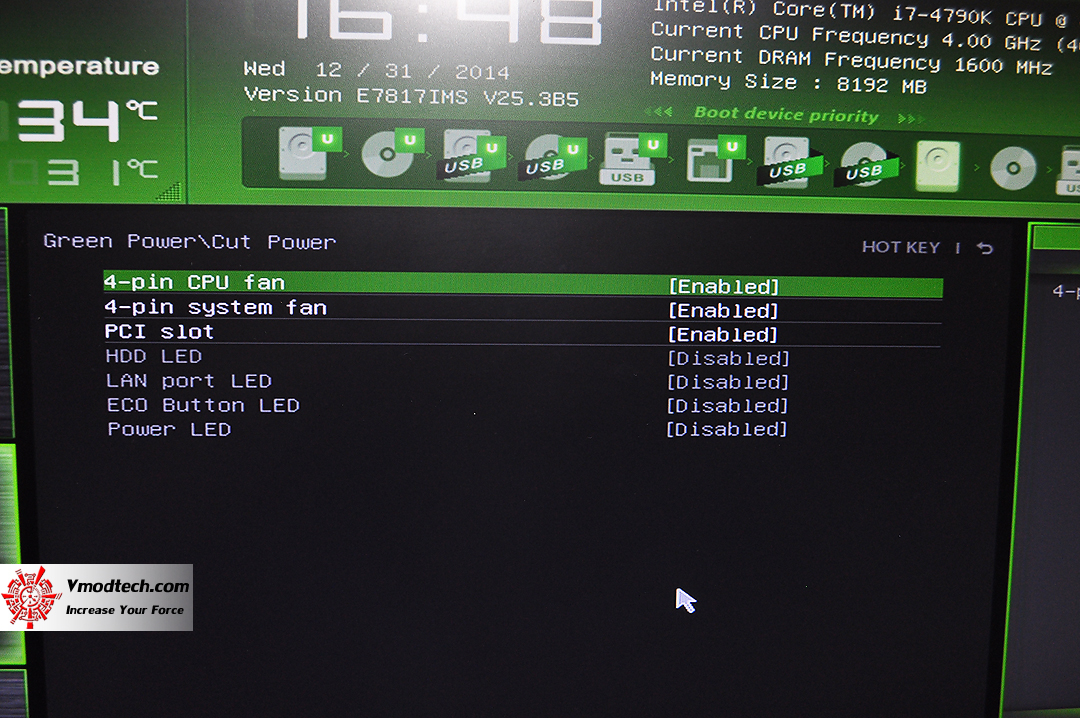

นี่คือระบบการ ทำงานของทั้ง 3โหมดในแต่ละเมนูการทำงานหน้าไบออส จะเห็นได้ชัดครับว่าอัตราการบริโภคไฟนั้นต่ำมากๆแค่ 21วัตต์เท่านั้น ทั้งนี้ขึ้นอยู่กับว่าท่านจะเลือกโหมดการทำงานแบบใดให้เหมาะสมกับการใช้งาน ของท่านเท่านั้นเองครับ

ASUS MAXIMUX VII IMPACT

Intel I7 4790K , HD 4600 Onboard

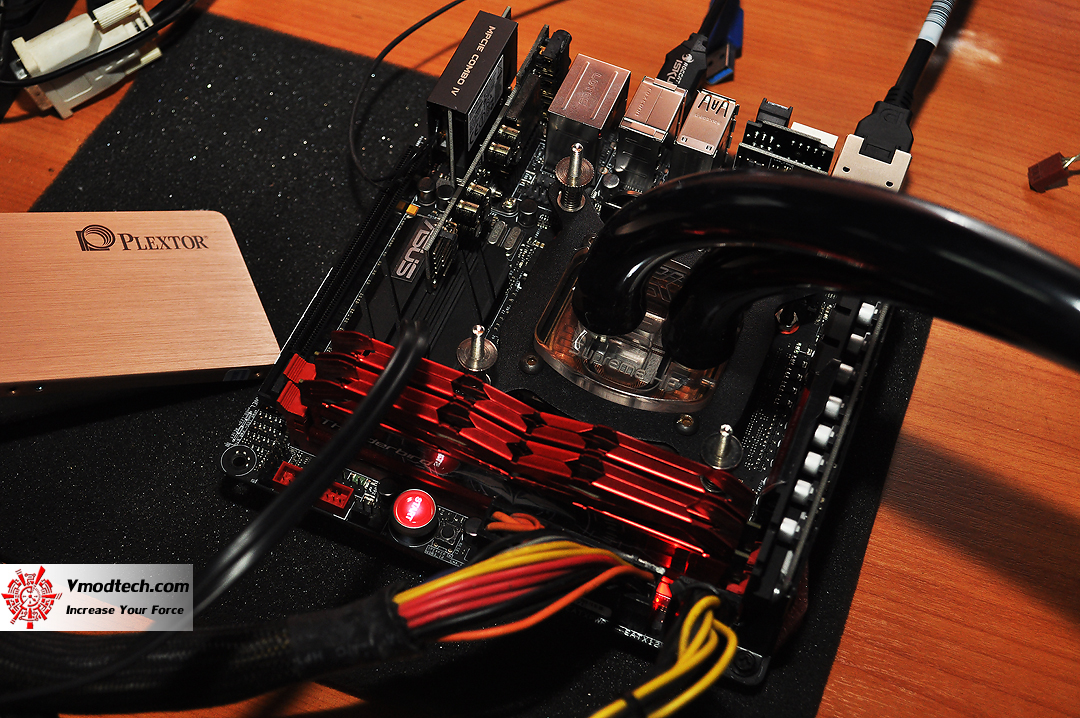

เรามาชมอัตรา การบริโภคไฟของเมนบอร์ดในรุ่นอื่นกันบ้างครับที่ใช้ชุดอุปกรณ์ตัวเดียวกัน แต่ต่างกันที่เมนบอร์ด โดยผมเปลี่ยนมาใช้ ASUS Maximus VII Impact และก็ใช้ GPU ออนบอร์ด HD 4600 เหมือนกัน เราไปดูผลการบริโภคไฟกันเลยครับ

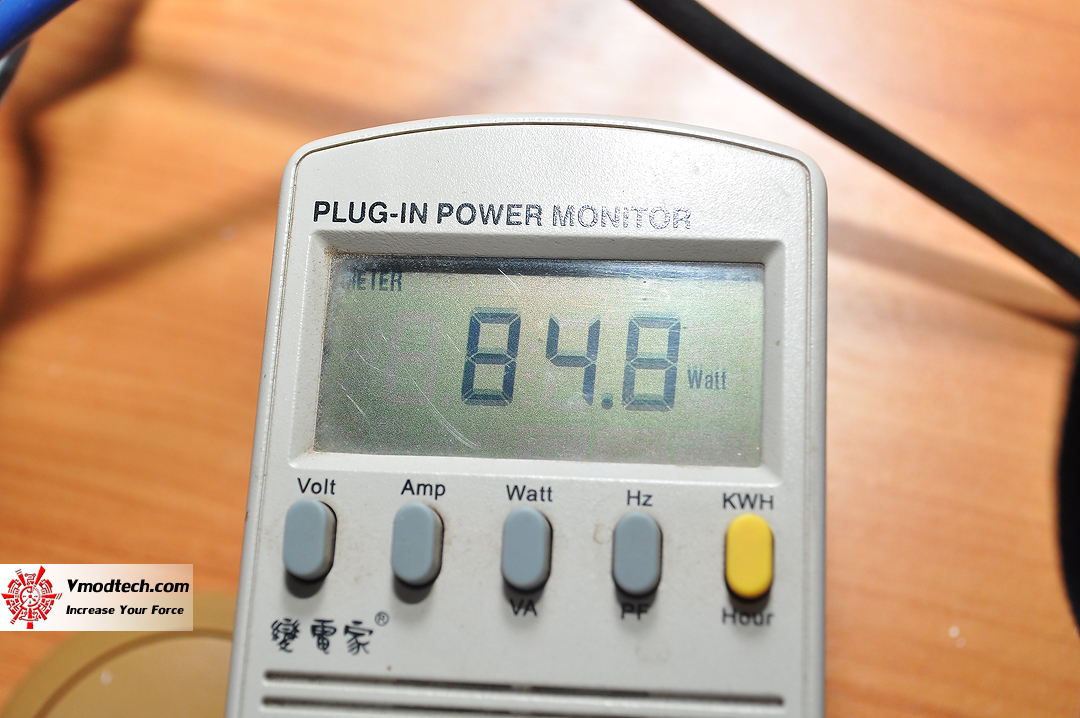

กินไฟไปถึง 84วัตต์กันเลยทีเดียวสูงเอาเรื่องเลยทีเดียวครับเมื่อเทียบกับ MSI B85M ECO ครับ

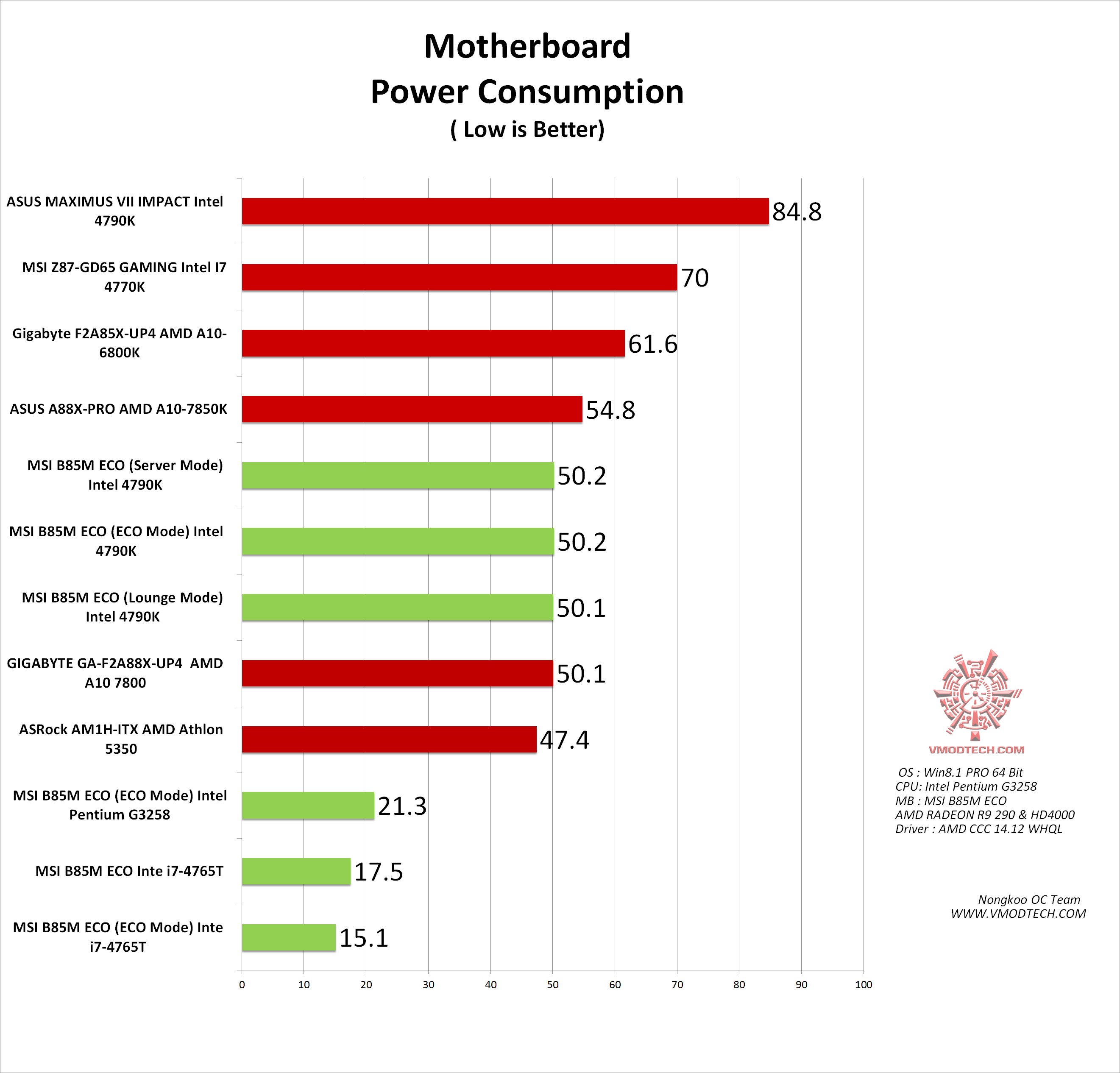

ตารางเปรียบเทียบอัตราการบริโภคไฟ

ตารางเปรียบเทียบครับ จะเห็นได้ชัดครับว่าเมนบอร์ดซีรี่ย์ ECO อย่าง MSI B85M ECO นั้นประหยัดไฟมากๆ สมกับเป็นเมนบอร์ดที่ออกแบบมาให้เป็นมิตรกับสิ่งแวดล้อมจริงๆครับ ในภาคสองนั้นเห็นได้ชัดครับว่าเมื่อนำเอา Intel Pentium G3258 มาทดสอบนั้นอัตราการบริโภคไฟนั้นต่ำกว่าเดิมอย่างมากเพียงแค่ 21วัตต์เท่านั้น เรียกได้ว่าไล่จี้ซีพียูที่กินไฟต่ำสุดอย่าง Intel i7-4765T ห่างกันไม่ถึง 5-6วัตต์เลยครับ ถือได้ว่าเป็นเมนบอร์ดตัวประหยัดไฟขั้นเทพฯอีกทั้งยังไม่ทำให้ประสิทธิภาพการทำงานของซีพียูลดลงอีกด้วย

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI B85M ECO ที่ วันนี้สามารถใช้งานกับซีพียู Intel Pentium G3258 ได้ในแบบที่ประหยัดกันแบบสุดๆกันเลยครับ ด้วยอัตราการบริโภคไฟเพียงแค่ 21วัตต์เท่านั้น โดยที่ความสามารถของซีพียูไม่ได้ลดต่ำลงไปด้วยครับยังสามารถทำงานได้เต็มประสิทธิภาพเช่นเดิม ซึ่งถ้าเปรียบเทียบกับซีพียูที่บริโภคไฟต่ำๆอย่าง Intel i7-4765T นั้นอัตราการบริโภคไฟห่างกันไม่ถึง 5-6วัตต์เลยครับตามกราฟเปรียบเทียบ สำหรับวันนี้ก็คงพอเป็นแนวทางนะครับว่า MSI B85M ECO นั้นบริโภคไฟต่ำมากจริงๆแม้จะเอาซีพียูแรงๆหรือประหยัดๆมาใช้งานร่วมด้วยก็ไม่ทำให้ประสิทธิภาพการทำงานนั้นลดต่ำลงไปด้วยครับหรือเรียกง่ายๆว่าประหยัดไฟลงก็ยังคงความแรงไว้เท่าเดิมนั่นเองครับ สำหรับโหมดการทำงานนั้นจะมีอยู่ด้วยกัน 3ระดับ โดยเราสามารถที่จะเข้าไปเซ็ตค่าในโหมดต่างๆตามการใช้งาน นั่นก็คือโหมด ECO Mode , Lounge Mode , Server Mode กันแบบง่ายๆตามความเหมาะสมของการใช้งานครับ ซึ่งเมนบอร์ด MSI B85M ECO นั้นน่าจะเป็นทางเลือกสำหรับท่านที่ต้องการหาเมนบอร์ดประหยัดพลังงานไว้ใช้งานหรือทำบรรดาเซิฟเวอร์เปิดทิ้งไว้ตลอด 24ช.ม.ประมาณนี้ เหมาะสำหรับท่านที่รักสิ่งแวดล้อมชื่นชอบความประหยัด(พลังงาน) พร้อมที่จะรักษ์โลกไปนานๆ MSI B85M ECO นั้นออกแบบมาเพื่ออนาคตจริงๆ ที่อุปกรณ์ต่างๆกินไฟต่ำแต่จะมีประสิทธิภาพมากขึ้นนั่นเองครับ โดยราคาวางจำหน่ายในต่างประเทศราคาประมาณ 73ดอลล่าสหรัฐฯ ถ้าเข้าไทยอยู่ราวๆ 2XXXบาทไทยโดยประมาณครับ เป็นเมนบอร์ดที่ออกมาเน้นราคาประหยัดแต่ให้ฟีเจอร์แบบครบครันตามมาตรฐานของ MSI Military Class 4 รวมไปถึงประสิทธิภาพในเรื่องการประหยัดพลังงานที่เรียกได้เลยว่าเป็นที่ หนึ่งกันเลยทีเดียวครับ เรียกได้ว่าที่สุดของความคุ้มจริงๆ ยังไม่หมดเท่านี้นะครับติดตามต่อในภาคสองได้เร็วๆนี้ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
