…สวัสดีครับ วันนี้เราก็มาชมเมนบอร์ดแรงๆรุ่นล่าสุดจากทาง MSI กันดีกว่าครับ ซึ่งคราวนี้ตัวเมนบอร์ดที่ผมมานำเสนอจะมากันในรุ่น Big Bang-Trinergy ซึ่งเป็นรุ่นเรือธงตัวใหม่ที่จะมาแทนที่ GD-80 นะครับ ก่อนอื่นเราไปชมสเป็คต่างๆจากทางผู้ผลิตกันก่อนเลยนะครับ

.

Socket	1156
CPU (Max Support)	i5/i7
AM3 CPU Ready	N/A
FSB / Hyper Transport Bus	6.4GT/s
Chipset	Intel® P55+Nvidia® NF200
DDR2 Memory	N/A
DDR3 Memory	DDR3 1066/1333/1600*/1800*/2000*/2133* (OC)
Memory Channel	Dual
DIMM Slots	4
Max Memory (GB)	16
PCI-Ex16	3
PCI-E Gen	Gen2 (1×16, 1×16, 1×8)
PCI-Ex4	N/A
PCI-Ex1	2
PCI	2
IDE	1
SATA	10
RAID	0/1/5/10/JBOD
LAN	10/100/1000*2
TPM	1
USB ports (Rear)	8
Audio ports (Rear)	6+Coaxial SPDIF/Optical SPDIF
Serial ports (Rear)	N/A
Parallel ports (Rear)	N/A
1394 ports (Rear)	1
eSATA	2
VGA	N/A
DVI	N/A
HDMI	N/A
Display Port	N/A
DirectX	N/A
VGA Share Memory (MB)	N/A
Form Factor	ATX
DrMOS	Y
APS	Y
Sideport Memory	N/A
SLI	Y
3-way SLI	Y
Hybrid SLI	N/A
CrossFire	Y
Hybrid CrossFire	N/A
D-LED2	Y
Green Power Genie	Y

More Detail >>Click<<

ชมสเป็คต่างๆจากผู้ผลิตกันแล้ว เราไปชมตัวเป็นๆของเมนบอร์ดกันต่อเลยดีกว่าครับ

.

หน้าตาตัวกล่องเมนบอร์ดแนวใหม่ครับ ไม่บอกจะไม่รู้เลยนะครับว่าเป็นแบรนด์ MSI

.

Mainboard Appearance

หน้าตาออกแนวสวยเข้มคล้ายกับ GD-80 เลยครับ

.

pcb สีน้ำตาลไหม้ ซึ่งข้อดีของสีนี้ก็คือไหม้เคลมง่ายครับ

.

…ภาคจ่ายไฟ 8+2 เฟส (CPU 8Phase ,VTT 2Phase) แบบใหม่ SFC (Super Ferrite Choke) ที่ MSI เคลมว่าทนทานกว่าแบบเดิมๆทั่วๆไปมาก แถมจ่ายไฟได้เทียบเท่ากับแบบธรรมดาทั่วๆไปถึง 4เท่า ซึ่งก็เท่ากับเคลมว่าเมนบอร์ดตัวนี้ สามารถจ่ายไฟได้เทียบเท่ากับกับเมนบอร์ดที่มีภาคจ่ายไฟ 32เฟสเลยทีเดียว ซึ่งทางผมลองแล้วก็ไม่ทราบเหมือนกันครับว่า จะทนกว่าเดิมสักขนาดไหน เพราะว่ามีเวลาเล่นได้แค่แป๊ปเดียว แต่เรื่องประสิทธิภาพของการจ่ายไฟในขณะ Overclock นี่ผมอยากบอกว่าเยี่ยมครับ ไม่เชื่อก็ลองดูผลการทดสอบกันได้ในหน้าถัดๆไปเลยครับ

.

…ซ็อคเก๊ตซีพียูทั้งภายนอกและภายในที่ใช้ จะเป็นของ LOTES ครับ ส่วน Capacitor จะเป็นแบบ Hi-C Cap ทั้งบอร์ด ที่ทาง MSI เคลมว่ามีอายุการใช้งานยาวนานสุดขีดตั้งแต่ใช้งานหนักสุดๆเล่นเกมส์ทั้งวันทั้งคืนได้ถึง 22ปี จนถึงใช้งานออฟฟิศทั่วๆไปได้นานถึง 200ปี ซึ่งถ้าเริ่มใช้งานตั้งแต่ตอนตั้งกรุงรัตนโกสินทร์เราใหม่ๆ ก็พึ่งจะมาหมดอายุเอาตอนปี พ.ศ.2525 ที่ผ่านมานี่เองครับ แบบนี้ต้องตั้งชื่อว่า คาปาฯ 9แผ่นดินครับ ส่วน%การรั่วไหลของไฟ ก็น้อยกว่า Solid Capacitor เดิมถึง 15 เท่า แบบนี้ถ้าเป็นน้ำยาปรับผ้านุ่มก็คงใช้แค่เพียงก้นฝา ก็ซักผ้าได้ทั้งถังเลยครับ

.

…ความลับที่ทำให้บอร์ดตัวนี้ สล๊อต PCI-E ทำงานแบบ X16/X16/X8 ได้ ก็อยู่ภายใต้ซิงค์ตัวซ้ายมือครับ ชิป NF200 PCI-e 2.0 x16 Controller เจ้าเก่าของเรานี่เอง

.

สล๊อตแรม DDR3 สีน้ำเงิน/ดำ รองรับความจุสุงสุด16GB

.

…สล๊อต PCI-E X16 3ช่อง ทำงานแบบ X16/X16/X8 ถ้าใช้งานกราฟฟิกการ์ดสองตัวก็จะวิ่งที่16+16x รองรับ 3Way-SLI และ CrossfireX ส่วนช่องล่างสุดจะเป็น 8X นะครับ

.

บริเวณซิงค์ที่ติดให้ชิป P55 ครับ ไม่ต้องใหญ่โตมาก เพราะชิปนี้ไม่ร้อนเลยครับ

.

จุดวัดไฟสำหรับนักOCแบบเอาจริงเอาจัง ซึ่งในการทดสอบนี้ผมจะไม่ได้วัดไฟตรงจุดนี้นะครับ เพราะช่วงหลังๆผมไม่ค่อยได้เอา

.

SATA2 จากชิป P55 6ช่อง JMicron อีก 4ช่อง ทำRaid ได้หมดทุกช่อง แถมด้วย IDE อีก 1ช่อง 2Devices รวม 12Devices

.

สวิทช์ OC Genie อันลือลั่นในการใช้งานที่แสนง่าย พร้อมสวิทช์เคลียร์CMOS แบบมีครอบพลาสติคกันพลาดไปกดโดน

.

สวิทช์กรีนพาวเวอร์ ,พาวเวอร์และรีเซตสวิทช์ จะเป็นแบบสัมผัสผิว PCB เลย ทั้งแปลกตาและประหยัดต้นทุนครับ

.

ด้านหลังมากันแบบไม่มีขาด ช่องดำๆแปลกๆ นั้นมีไว้สำหรับต่อกับ OC DashBoard ของเล่นใหม่สำหรับนัก OC นั่นเองครับ

.

…ซาวน์การ์ดที่แถมมาในบอร์ด ซึ่งจะมีสติกเกอร์บอกชื่อรุ่นว่า Creative Alchemy Supported EAX 5.0 และได้ตรารับประกันคุณภาพเสียง THX TruStudio PC ที่ต้องได้คุณภาพผ่านเกณฑ์ที่ทางลูคัสฟิมล์เขาตั้งไว้และที่สำคัญต้องใช้เงินซื้อมาด้วยถึงจะได้นะครับ แต่ MSI เขานำมาแถมให้ฟรีใจดีจริงๆเลยครับ แต่มีตรา Creative ก็อย่าเข้าใจผิดว่าใช้ชิปของ Creative นะครับ ไม่ใช่ครับ แต่เป็นชิปที่นิยมใช้กันทั่วโลกมากกว่าอีก นั่นก็คือชิป Realtek นั่นเองครับ อิอิกำ ซึ่งในการทดสอบคราวนี้ผมไม่ได้ลองใช้งานนะครับ เนื่องจากว่าผมไม่มีลำโพง

.

…ปุ่ม OC Genie ต้องใช้ร่วมกับเจ้าอุปกรณ์ตัวนี้นะครับ OC Dashboard ปรับได้แทบหมดทุกอย่างสำหรับการ OC ทั้งเรื่องการเพิ่มลด MHz การเพิ่มลดไฟเลี้ยงจุดต่างๆ แสดงสถานะไฟเลี้ยงต่างๆ แสดงได้หมดแทบทุกอย่างจริงๆ ทั้งปฏิทิน เวลา วันที่ จะมีแสดงไม่ได้เป็นบางอย่าง เช่น แสดงหนังแสดงละครเพียงเท่านั้น และที่สำคัญแม้ขณะอยู่ในวินโดว์หรือกำลังเบนซ์มาร์คอยู่ ก็สามารถปรับเพิ่มลดค่าต่างๆสำหรับการ OC ได้ด้วย ช่างโดนใจสำหรับนัก OC รุ่นใหม่จริงๆครับ ซึ่งเช่นเดิมนะครับที่การทดสอบคราวนี้ผมก็ไม่ได้นำมาใช้ เพราะว่าผมไม่ใช่นัก OC รุ่นใหม่ แต่เป็นนัก OC โก๋แก่ครับ

.

สายBridge SLIแบบอ่อน3เส้น กับสายCrossfireXแบบอ่อนยาวอีก1เส้น ซึ่งคราวนี้ผมก็ไม่ได้นำมาใช้อีกครับเพราะว่าผมแข็ง

.

อุปกรณ์สายต่อพ่วงต่างๆมากันเพียบ ซึ่งผมก็ไม่ได้แกะใช้อีกแล้วครับ ซึ่งที่ไม่ใช้เพราะว่าผมเจ๋งครับ

.

คู่มือโบรชัวร์ต่างๆ ประเคนกันมาเพียบเต็มกล่อง คาดว่าตัวจำหน่ายจริงคงไม่มีเยอะขนาดนี้แน่ครับ

.

Test Setup

…หน้าตาระบบในการทดสอบ โดดเด่นด้วย Power Supply ยี่ห้อ MAXCUBE ที่มาในรุ่น BLITZ 850W ที่ตัวถังเป็นอลูมิเนียมอโนไดซ์สีดำหรูหราทั้งตัวแต่ภายในเนื้องานกลับค่อนข้างโหลยโท่ย แต่ได้80+ฉลากขาว มีหัวPCI-E 6+2พินให้ 4หัว 6พินอีก 2หัว Supported 3Way-SLI มากันในราคาเพียง 3,690บาท บัตรเครดิตชาร์จ 1.8% ที่ Hardware House ตรงข้ามกับร้านเจ๊บ๊วย ซึ่งสามารถเอาอยู่กับการทดสอบสุดโหดในคราวนี้ได้หมดโดยสวัสดิภาพครับ

.SYSTEMS
.CPU	..Intel® Core™ i5 750
.Motherboard	..MSI Big Bang-Trinergy
.Memory	..G.Skill Trident PC12800 CL8D-4GBTD 2GB*2 Dual Channel
.Graphic Card	..Sapphire & ATI HD4890 CrossfireX @ 955/1,150MHz
.Harddisk	..WD AAKS 640GB
.CPU Cooler	..Water Cooling
.Power Supply	..Maxcube Blitz 850W
.Operation System	..Windows 7 Ultimate 32-bit

เพื่อไม่ให้เป็นการเสียเวลา ลุยกันเลยดีกว่าครับ

.

CPU-Z Detail

(Click Screenshot to Validate Link)

.

.

.

.

.

.

.

GPU-Z Detail

…PCI-E X16 ทั้ง 2การ์ดขณะทำ CrossfireX แบบนี้แรงแน่ๆเลยครับ แต่จริงๆพอๆกับ X8+X8 นั่นแหละครับ อย่าไปเชื่อแขกขายพัดลมมากเลยครับ เพราะว่าอาชีพเสริมของเขาอีกอย่างคือการรับจ้างแหกตาครับ

.

EVEREST Detail

.

.

…ไปทดสอบกันที่ความเร็ว 4.369GHz 20*218.5MHz กันครับ เอ๊ะ ทำไมคราวนี้ผมใช้ความเร็วต่ำจัง แถมไฟ VCore ก็เยอะ ไปดูกันครับว่าผมเทสต์อะไรผ่านบ้าง

.

OCCT 3.1.0 Default Test 1Hour

จัดไปครับ OCCT 1ชั่วโมงเต็ม แบบไม่มีเด้ง ไม่มีค้าง มีแต่ความเสียวซ่าน (ว่าพาวเวอร์ตูจะระเบิดไหมเนี่ย)

.

.

.

ความร้อนก็อยู่ในระดับสบายๆ สูงสุดแค่ 60องศาฯต้นๆ เพราะว่าผมเล่นน้ำในห้องปรับอากาศ 23องศาเซลเซียสครับ อิอิกำ

.

LinX 0.6.4 max problem size & all avaliable memory used 20 loops

…ตามติดกันมาด้วย LinX ที่เป็นการเทสต์แบบ Linpack ที่ไปกระตุ้นต่อมร้อนสุดๆเหนือธรรมชาติการใช้งานจริงออกมา ซึ่งจะมีเฉพาะในซีพียูของอินเทลเท่านั้น ก็ร้อนจนทะลุกันไปสูงสุดที่ 81องศาเซลเซียส แต่ก็ยังเทสต์ผ่านจบ 20รอบได้อย่างสบายๆ แม้จะเพิ่มขนาด Problem Size และการใช้งานหน่วยความจำจนหมดเท่าที่ระบบยังเหลือ ซึ่งการเซตอัพระบบเทสต์ของผมก็ยอมรับว่าเหนือธรรมชาติการใช้งานจริงอยู่ระดับหนึ่ง เพราะนอกจากจะเล่นนอกเคสด้วยระบบระบายความร้อนด้วยน้ำแล้ว ยังเล่นในห้องปรับอากาศที่มีอุณหภูมิค่อนข้างต่ำด้วย แต่ยังไม่ถึงกับเอาที่โกยขยะเปียกต่อท่อจากแอร์มาครอบระบบหรือหม้อน้ำแล้วบอกว่าห้องอุณหภูมิ 28องศาฯเพราะแอร์ไปลงคอมหมด จนไม่กล้าเปิดอุณหภูมิขณะทดสอบในRealtempหรือCoretempให้ดูนะครับ เพราะว่าผมเป็นคนขี้อายผิวหน้าอ่อนโยนและอ่อนบางเลยยังไม่กล้าทำถึงขนาดนั้น ซึ่งที่ผมเซตระบบค่อนข้างเหนือธรรมชาติในการทดสอบคราวนี้และที่ผ่านๆมาหลายบทความก็เพื่อให้อุณหภูมิที่เป็นปัจจัยหลักปัจจัยหนึ่ง ที่ขวางกั้นประสิทธิภาพที่แท้จริงของตัวฮาร์ดแวร์ให้บรรเทาเบาบางไปได้ระดับหนึ่ง ในระดับการเซตอัพที่ใครๆก็สามารถทำเองได้ที่บ้านง่ายๆถ้ามีทุนทรัพย์เพียงพอ ไม่งั้นฮาร์ดแวร์หลายๆตัวกลายเป็นว่าไปได้พอๆกันหรือเท่าๆกันหมดเพราะความร้อนมาเป็นปัจจัยขวางกั้นนั่นเองครับ และยังมีอีกเรื่องที่แฝงไว้ถ้าสังเกตดูให้ดีก็คือ ไฟเลี้ยงVCore ที่ผมใช้ในการทดสอบแต่ละคราว ผมอยากบอกหลายทีและหลายบทความแล้วครับว่าไฟที่ผมใช้มันคือที่สุดของแจ้แล้วครับ ถ้าห้องร้อนและระบบระบายความร้อนแย่กว่าผม ก็ไม่ควรใช้ไฟให้มากกว่าที่ผมทำให้ดู ไม่งั้นนอกจากว่าระบบจะเสถียรน้อยลงกว่าใช้ไฟน้อยกว่านี้แล้ว ความเสียหายแบบประกันยังไม่รับเคลมอาจจะตามมาได้ครับ เคยเห็นครับหลายๆท่านไปบ้าไฟVCore 1.5V.กว่าๆ แบบถังขยะเปียกแล้วบอกว่าใช้จริง 24/7 ถ้าแค่มาโม้พอใช้งานจริงแล้วปรับลดลงก็โอเคครับไม่ว่ากัน แต่ถ้าเอาจริงตามที่บอกไว้นี่ ผมอยากบอกเลยครับว่าความพินาศกำลังคืบคลานมาสู่ Systems ของท่านอย่างรวดเร็วแน่นอนครับ

.

SuperPI 32M 4Threads

.

(Click Picture to Enlarge)

…ผ่านการทดสอบความเสถียรขั้นสูงไปแล้ว ทดสอบความเสถียรขั้นต่ำของเว็บไซต์เราย่อมผ่านกันอย่างสบายๆด้วยเวลาที่รวดเร็ว ซึ่งนั่นก็คือการเทสต์ SuperPI 32M 4-8Threads แล้วแต่Threadsสูงสุดที่ซีพียูแต่ละรุ่นจะมีนั่นเอง ซึ่งการเทสต์นี้ถังขยะเปียกจะเกลียดกลัวไม่กล้าเทสต์แล้วก็อ้างว่าไม่ผ่านก็เสถียรเพียงพอที่จะเทสต์เบนซ์มาร์คผ่านใช้งานจริง แค่เปิด Firefox สักพักก็ปิดตัวเองแล้วก็จอฟ้าตามมา หลังจากดูหนังไฮเดฟฯเพียงเท่านั้น รีสตาร์ทอีกทีก็ใช้งานจริงได้สบายๆอยู่แล้ว เทสต์แบบปลวกๆลวกๆหลอกเศษเงินตี๋แก่ และหลอกตาคนอ่านที่ไม่เชี่ยวชาญพอแบบนั้นเราไม่ทำ เพราะว่าเราเป็นคนขี้อายผิวหน้าอ่อนบางครับ อิอิกำ

.

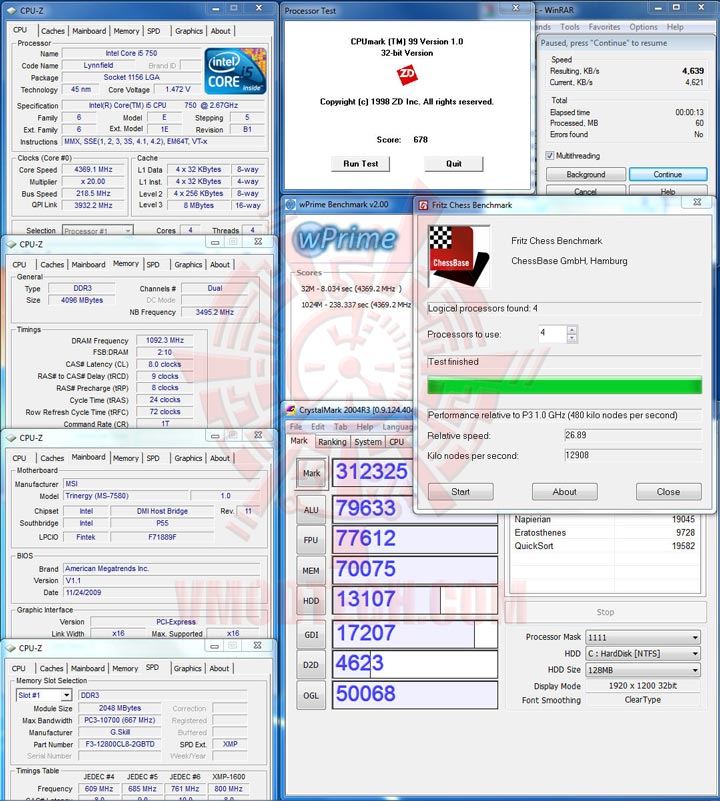

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,CrystalMark 2004R3 & Fritz Chess

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจครับ แรงอย่างมีเสถียรภาพ

.

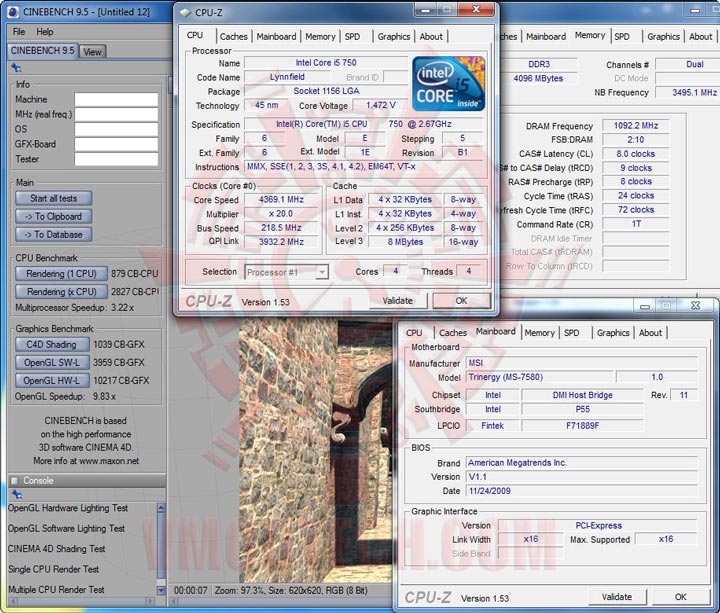

CINEBENCH 9.5

.

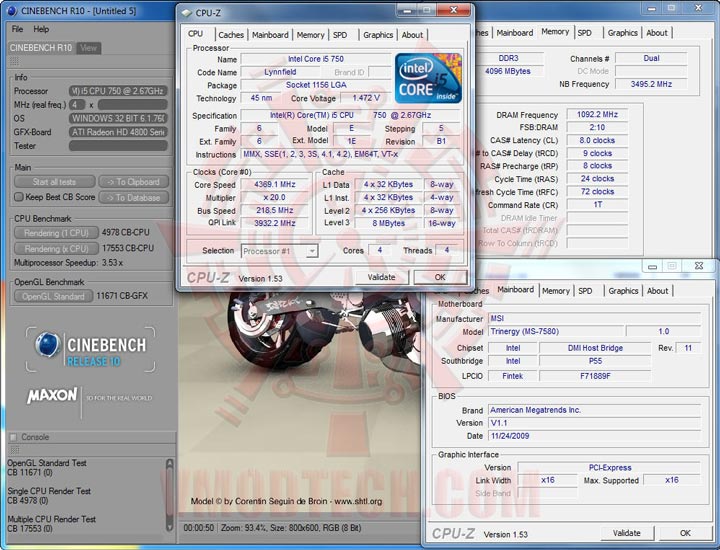

CINEBENCH R10

.

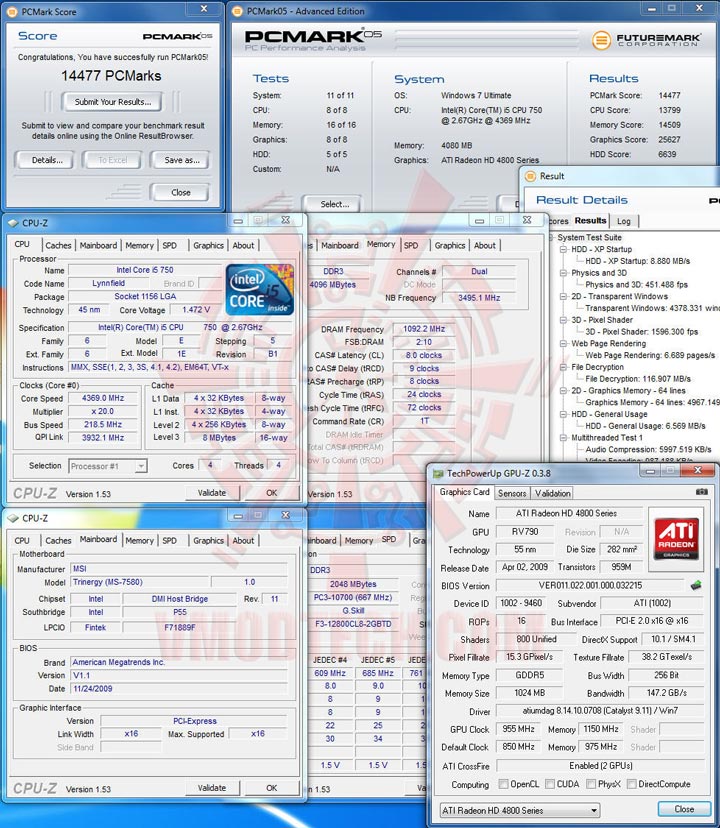

PCMark 05

All this performance. I have dedicated to you. My darling Emily. Oh Yeahhh~

.

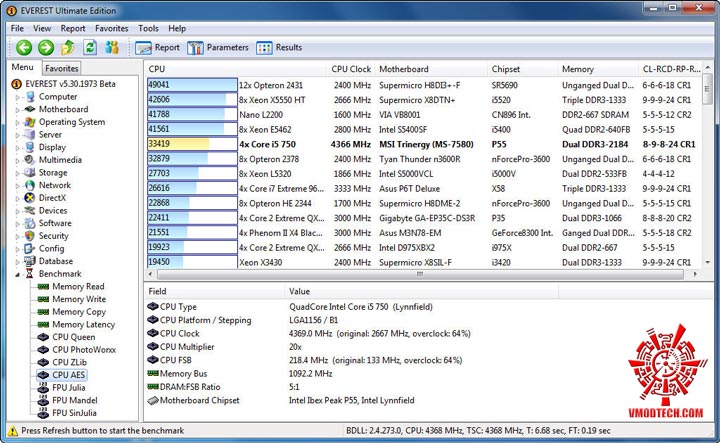

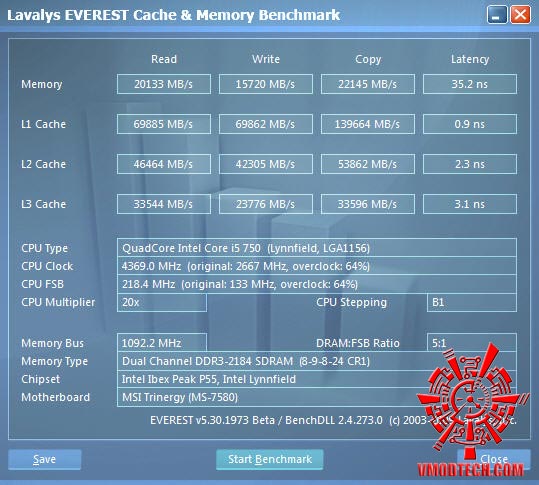

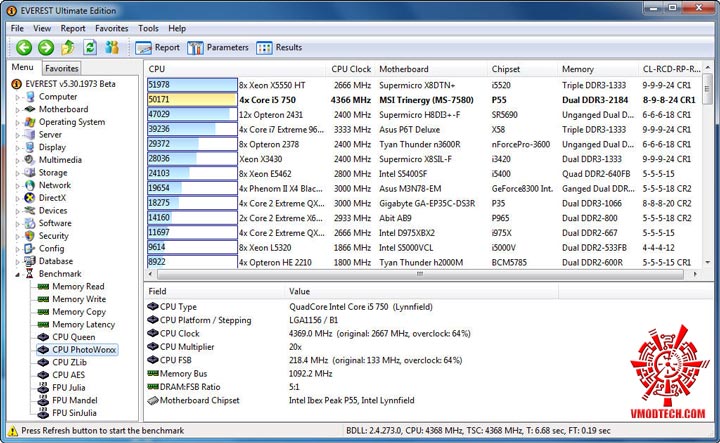

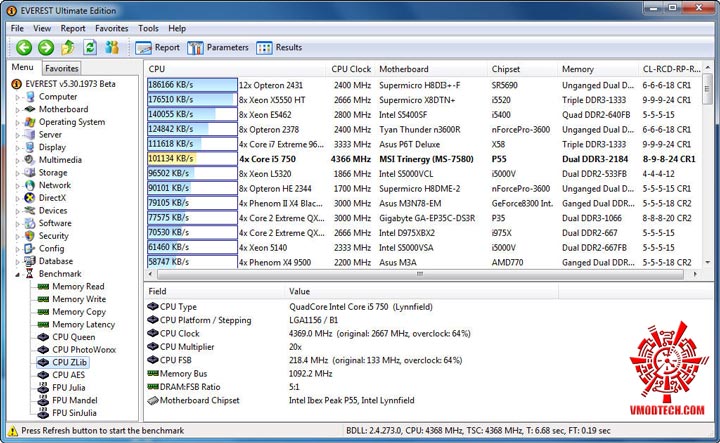

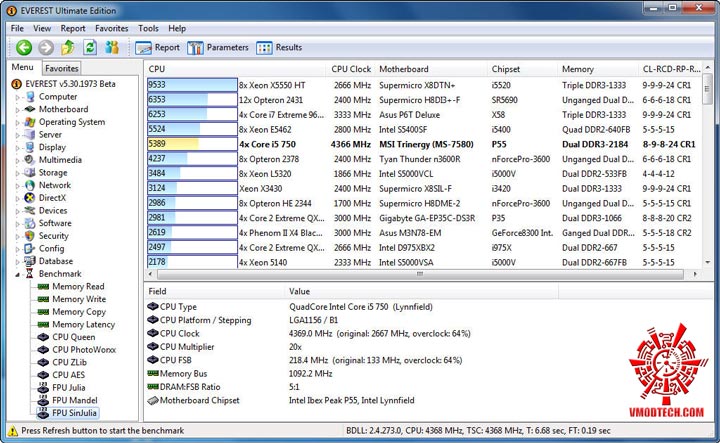

EVEREST Ultimate

.

.

.

.

.

.

.

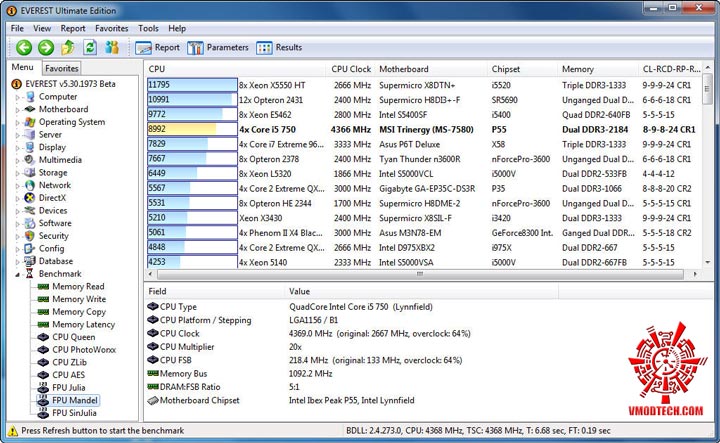

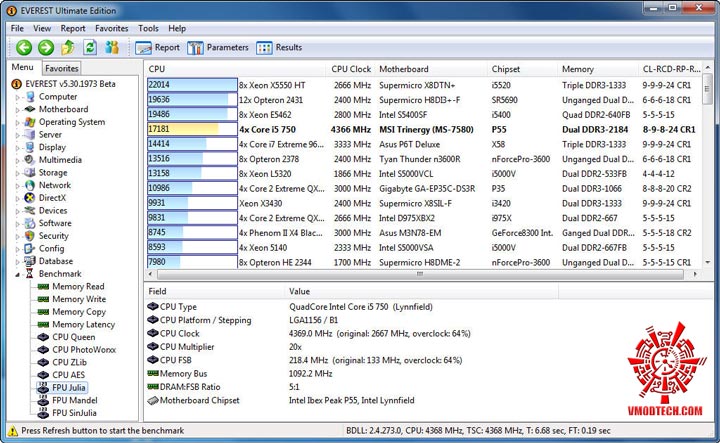

แรงตามธรรมชาติของ Core i5 และเช่นเดิม Julia Mandel 2คนผัวเมีย มากันครบครับ

.

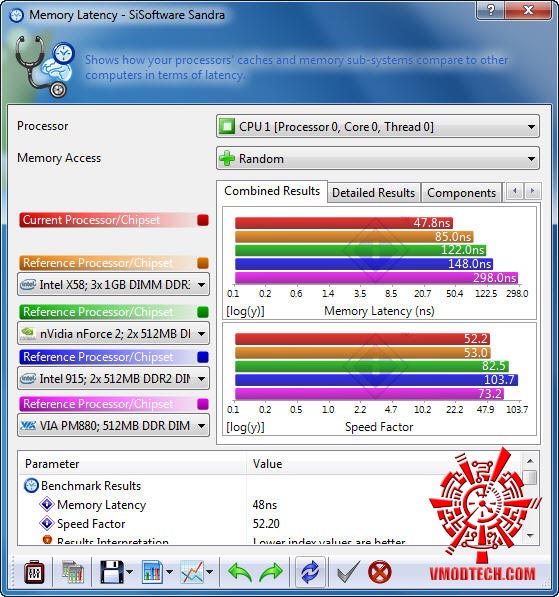

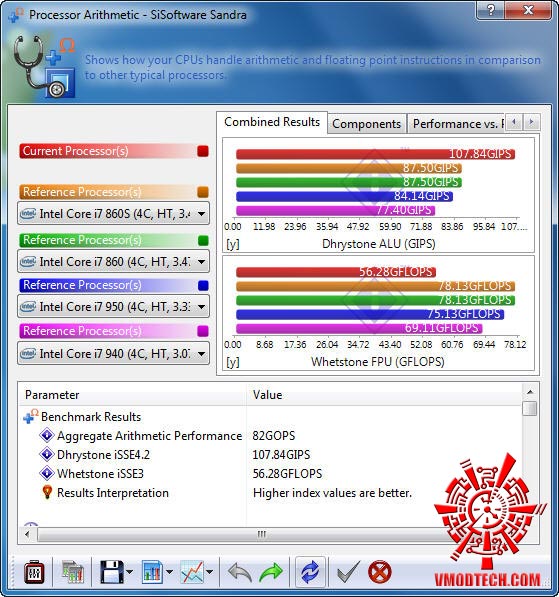

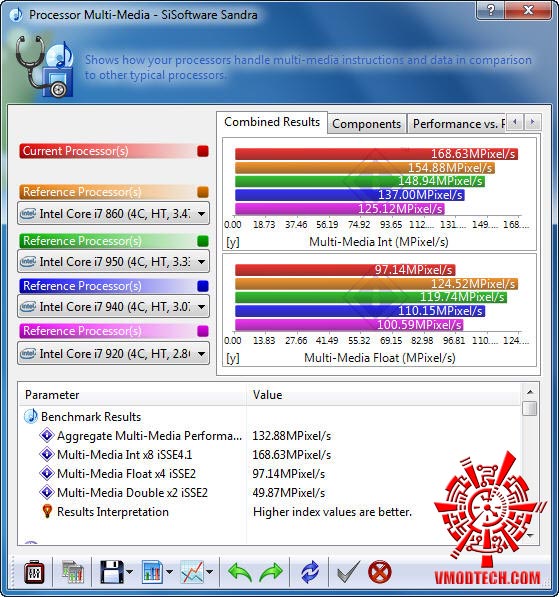

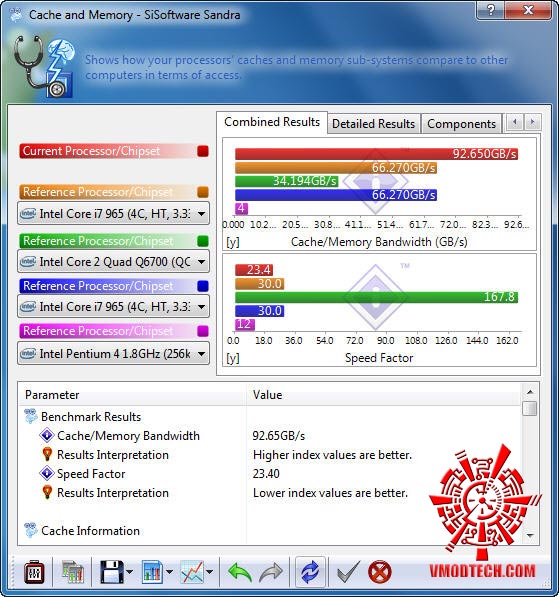

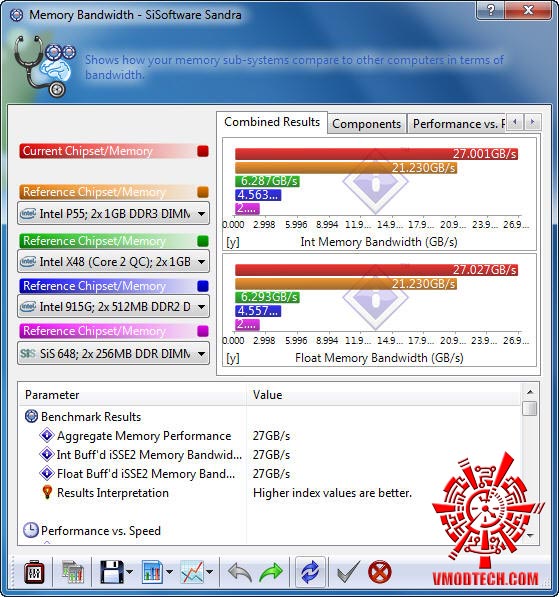

Sisoft Sandra 2010

.

.

.

.

.

You know it’s true. Everything I do, I do it for you. Mercy, I love you eiei kam.

.

3DMark 03

.

3DMark 05

.

3DMark 06

.

3DMark Vantage

…แรงทุกเทสต์ ทุกหัวข้อ ไม่มีการแอบไม่เทสต์ CPU Test 03-05 เพราะไม่มีปัญญาเทสต์ผ่าน เลยดึงหน้าต่างCPU-Zมาปิด แล้วพ่นน้ำลายทับซ้ำว่าเสถียรออลเบนซ์แบบถังขยะเปียกหลังตลาดนัดเทศบาล กระบือตายทั้งตัว เอาCPU-Zปิดไม่มิดนะครับ อิอิกำ

.

Conclusion

…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับสำหรับเมนบอร์ดตัวนี้ ถือว่ามากันเต็มๆ แรงกันเห็นๆ เสถียรกันเน้นๆ แบบที่ตัวผมเองก็ไม่เคยทำได้มาก่อนกับเมนบอร์ดตัวไหน โดยเฉพาะการเทสต์ให้ผ่าน OCCT และ LinX ที่ความเร็วซีพียูเลย 4.3GHz นี่ สำหรับตัวผมเองและตัวซีพียูที่ผมมี ไม่เคยที่จะทำได้เลยครับ ไม่ว่าจะอัดซีพียูให้เย็นสักขนาดไหนด้วยระบบระบายความร้อนด้วยน้ำที่มี แต่ MSI Big Bang-Trinergy ตัวนี้ สามารถทำได้และก็ทำได้เป็นอย่างดีด้วยครับ

…ก่อนจากกันในวันนี้ขอทิ้งท้ายถึงพวกที่ชอบอ้างตัวว่าเป็นผู้ชี้เป็นชี้ตายในวงการหน่อยนะครับว่า “จะโชว์เกรียนลากไกลใครจะว่า แต่อย่าอ้างนั่นนี่เสถียรผ่าน ท่านผู้อ่านเขาไม่โง่นะตัวเอง อิอิกำ” แล้วมันเกี่ยวอะไรกับบทความนี้กันเนี่ยยยย ไปดื่มวีต้าแล้วนอนกับหมาดีกว่าครับวันนี้ สวัสดีครับ

.

.
