.…สวัสดีครับ สำหรับวันนี้วันที่ 28 สิงหาคม พ.ศ.2555 ก็จะเป็นวันเปิดตัวอย่างเป็นทางการของมาเธอร์บอร์ดซีรีย์ล่าสุดจากทาง MSI นะครับ นั่นก็คือ BIGBANG MPOWER Series ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า MSI Big Bang Z77 MPower ที่ใช้ Intel® Z77 Express Chipset มานำเสนอกันเป็นอันดับแรกนะครับ โดยจุดเด่นของมาเธอร์บอร์ดซีรีย์นี้ก็คือ ได้ผ่านการทดสอบแบบ Hand Picks คัดกันด้วยมือด้วยการทดสอบ Overclock กันแบบหนักหน่วงจากโรงงานด้วยซีพียูรุ่นท็อปอย่าง Intel Core i7 3770K ด้วยความเร็วที่สูงถึง 4.6 GHz ยังไม่พอครับยังจัดเต็มความโหดกันด้วยโปรแกรมเบิร์นอินที่ได้รับการยอมรับจากทั่วโลกมาอย่างช้านานแล้วว่าโหดสุดๆอย่าง Prime95 กันอย่างต่อเนื่องถึง 24 ชั่วโมงอีกต่างหาก ซึ่งถ้าตัวไหนมาตรฐานไม่ถึง คุณภาพไม่ผ่าน ทิ้งกันอย่างเดียวไม่มีการนำมาปรับปรุงหรือแยกชิ้นส่วนเพื่อนำมาประกอบใหม่แต่อย่างใด ดังนั้นจึงเชื่อมั่นกันได้เลยนะครับว่ามาตรฐาน QC ของมาเธอร์บอร์ดรุ่นนี้สำหรับการ Overclock นั้น ของเขาสูงในระดับสุดยอดจริงๆ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

Specifications

สเป็คจัดเต็มมาเพื่อการ OC โดยแท้จริงๆครับ สำหรับ MSI Big Bang Z77 MPower

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

MSI Big Bang Z77 MPower Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันโทนดำคาดเหลืองงดงามครับ

ฝาในและด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบและเพียบครับ

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วยเสา Wi-Fi สำหรับการเชื่อมต่อกับเครือข่ายภายในบ้านกันแบบไร้สาย

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกโทนดำคาดเหลืองสง่างามดีครับ

สวยงามดุดันทุกมุมมองจริงๆครับ

ด้านหลังบอร์ดหรูหราด้วยผิว PCB ดำด้านหรูหราเช่นเดียวกับด้านหน้าครับ

ภาคจ่ายไฟรอบซีพียูมีขนาดรวมกันถึง 16 เฟส แรงนิ่งแน่ๆครับแบบนี้

ส่วนชุดระบายความร้อนของภาคจ่ายไฟก็สวยงามดุดันทุกมุมมองดีครับ

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

ตำแหน่งของ Power Switch , Reset Switch และปุ่ม OC Genie จะอยู่บริเวณนี้ครับ

มีจุดวัดไฟกับช่องเสียบไฟเลี้ยงเพิ่มเติมให้กับช่อง PCI-e ด้วยครับ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดีครับ

…SATA 6 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 4 ช่อง และ SATA3 6.0GB/s 2 ช่องครับ ช่องเชื่อมต่อ Front Panel USB 3.0 และไฟ DEBUG บอกสถานะการบูตก็จะอยู่บริเวณนี้ด้วยครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX โดยเมื่อทำงานแบบ 2-Way จะทำงานที่ X8+X8 ตามด้วย PCI-E 2.0 X1 Slot อีก 4 ช่องทางครับ

แผงด้านล่างบอร์ดก็จะเป็นจุดเชื่อมต่อกับ Front panel ต่างๆกันตามมาตรฐานครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง โดดเด่นด้วยช่อง Bluetooth 3.0 และช่องเชื่อมต่อเสา Wi-Fi ครับ

SYSTEMS
.CPU	..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard	..MSI Big Bang Z77 MPower
.Memory	..AVEXIR CORE Series DDR3-2666C11 8 GB kits
.Graphic Card	..NVIDIA GeForce GTX 680 2GB GDDR5 @ 1,168/1,220 Boost/6,848MHz
.Harddisk	..SSD OCZ Vertex 4 128GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 7 Ultimate 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

…โฉมหน้าของ 3rd Generation Intel® Core™ i7-3770K Retail Box ที่ใช้ร่วมในการทดสอบคราวนี้ครับ ซึ่งตัวซีพียูกลายเป็นปัจจัยสำคัญอย่างหนึ่งสำหรับการเล่นแรมให้วิ่งไกลๆเลยนะครับ เนื่องจากตัว IMC ในซีพียูแต่ละตัวจะมีความสามารถไม่เท่ากัน ซึ่งถ้าตัวไหนไม่ดีมากๆ อาจบูตแรมตั้งแต่ค่า DDR3 2600 ไม่ติดแล้วครับ และเพื่อความปลอดภัยสำหรับผู้ที่ต้องการเล่นแรมให้ไกลๆแรงๆควรจะเลือกใช้ซีพียูตัวท็อปของอินเทลอย่างรุ่น 3rd Generation Intel® Core™ i7-3770K Retail Box นะครับ เพราะว่าเขารับประกันกันในหมู่นักโอเวอร์คล็อคว่าสามารถเล่นแรมได้ไกลตั้งแต่ DDR3 2600 ขึ้นไปได้อย่างแน่นอนทุกตัว

Overclocked Settings

3rd Generation Intel® Core™ i7-3770K

@ 4.806 GHz DDR3 2670 CL11-13-13-28-1T 1.65V

Prime95 Blend Mode 2 Hours Stable

(Click ScreenShot to Enlarge)

(Click ScreenShot to Enlarge)

…วันนี้มีจัดโหด Prime95 กันหลายดอกหน่อยนะครับให้สมกับคอนเซปต์หลักของบอร์ดรุ่นนี้ 4.806 GHz Vcore 1.360V DDR3 2670 CL11-13-13-28-1T 1.65V ก็ผ่านกันสบายๆกับ Blend Mode ที่ 2 ชั่วโมงครับ

3rd Generation Intel® Core™ i7-3770K

@ 4.906 GHz DDR3 2670 CL11-13-13-28-1T 1.65V

Prime95 Blend Mode 2 Hours Stable

(Click ScreenShot to Enlarge)

(Click ScreenShot to Enlarge)

…ขยับกันมาอีกหน่อยที่ 4.906 GHz Vcore 1.424V DDR3 2670 CL11-13-13-28-1T 1.65V ก็ผ่านยังผ่านกันสบายๆกับ Blend Mode ที่ 2 ชั่วโมงเช่นกันครับ ภาคจ่ายไฟเขาโหดนิ่งดีจริงๆ

3rd Generation Intel® Core™ i7-3770K

@ 5.006 GHz DDR3 2670 CL11-13-13-28-1T 1.65V

Prime95 Blend Mode 1/2 Hours

(Click ScreenShot to Enlarge)

…แต่พอมาถึงระดับ 5.006 GHz Vcore 1.488V DDR3 2670 CL11-13-13-28-1T 1.65V ด้วยความร้อนซีพียูที่สูงมากจนถึงระดับ 106 องศาเซลเซียส ก็เลยทำให้ซีพียูและชุดระบายความร้อนด้วยน้ำของผม ตามความเทพของบอร์ดไม่ไหว ก็เลยพอเทสต์ผ่านที่ประมาณครึ่งชั่วโมงก่อนที่จะเด้ง error 1 หัว ซึ่งความเสถียรระดับนี้ ก็เพียงพอแล้วครับที่จะเทสต์ Benchmark โหดๆทุกหัวข้อให้ผ่านได้หมด เพราะว่าตอนเทสต์ Benchmark ความร้อนยังไงก็ไม่สูงเท่าตอนเบิร์นอินด้วย Prime95 อย่างแน่นอน ทางเราก็เลยขอเสนอประสิทธิภาพตรงความเร็วเท่านี้กันยาวๆในหน้าถัดๆไปกันเลยนะครับ

NVIDIA GeForce GTX 690 จัดความเร็วไปที่ 1,168/1,220 Boost/6,848MHz กันเลยครับ

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพเยี่ยมยอดจริงๆครับ สำหรับชุดการทดสอบ SuperPI

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

แรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 กดกันไปถึงระดับ 11,137 KB/s ขนาด Timing Ram ค่อนข้างหลวมนะเนี่ย

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 29.6 FPS กันไปเลยครับ!!

CINEBENCH R9.5

CINEBENCH R10

CINEBENCH R11.5

Cinebench Series ก็แรงมากมายครับ

PCMark 05

PCMark Vantage

PCMark 7

แรงกระฉูดอย่างที่ผมไม่เคยทำได้มาก่อนกับ 3770K ครับ สำหรับตระกูล PCMark

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

Memory Copy ทะลุ 30,142 MB/s กันไปอย่างไม่น่าเชื่อ แรงขนาดจริงๆ

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

ซีพียูแค่ 4 หัว 8 เธรด แต่ว่าแรงกันจนซีพียู 6-8 หัวปาดเหงื่อกันเลยทีเดียวครับ

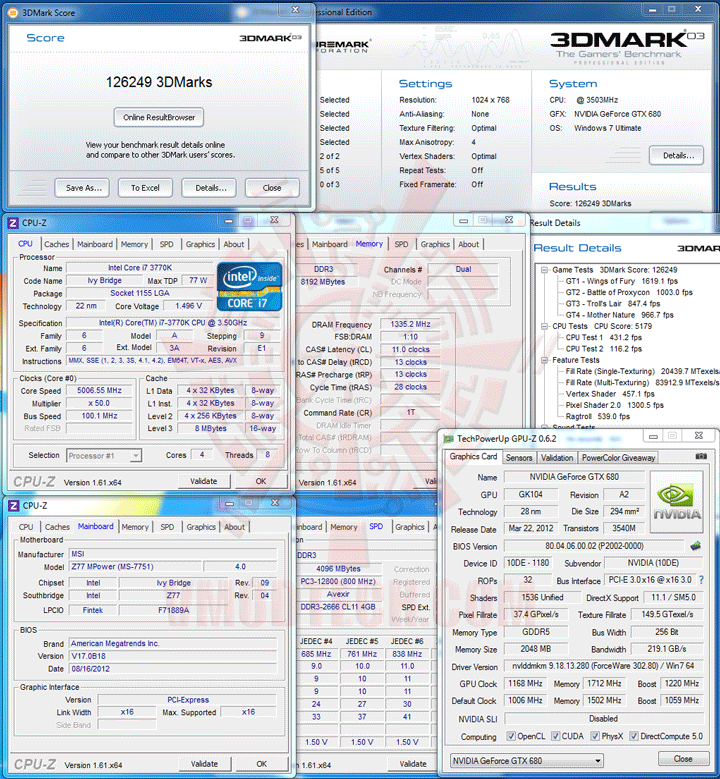

3DMark 03

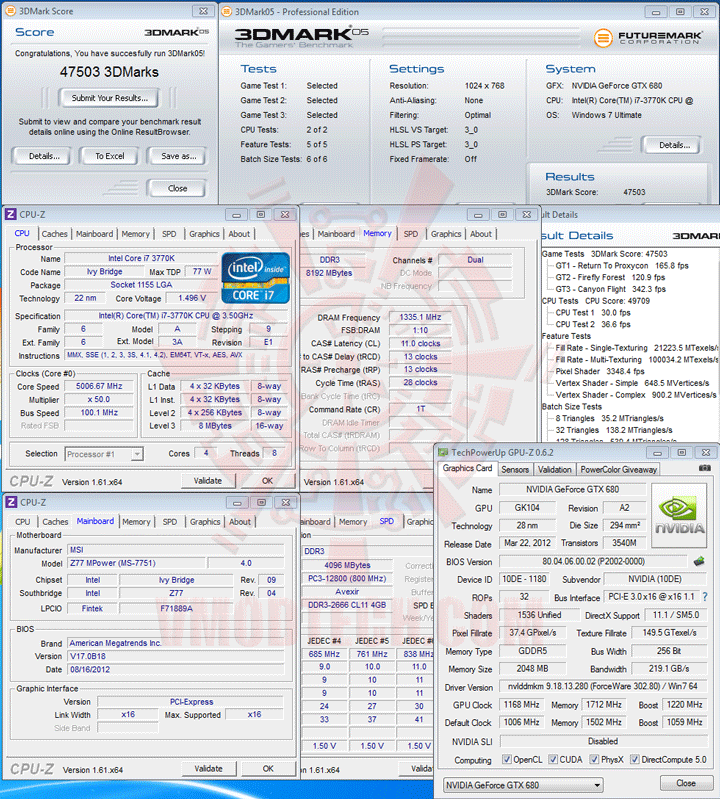

3DMark 05

3DMark 06

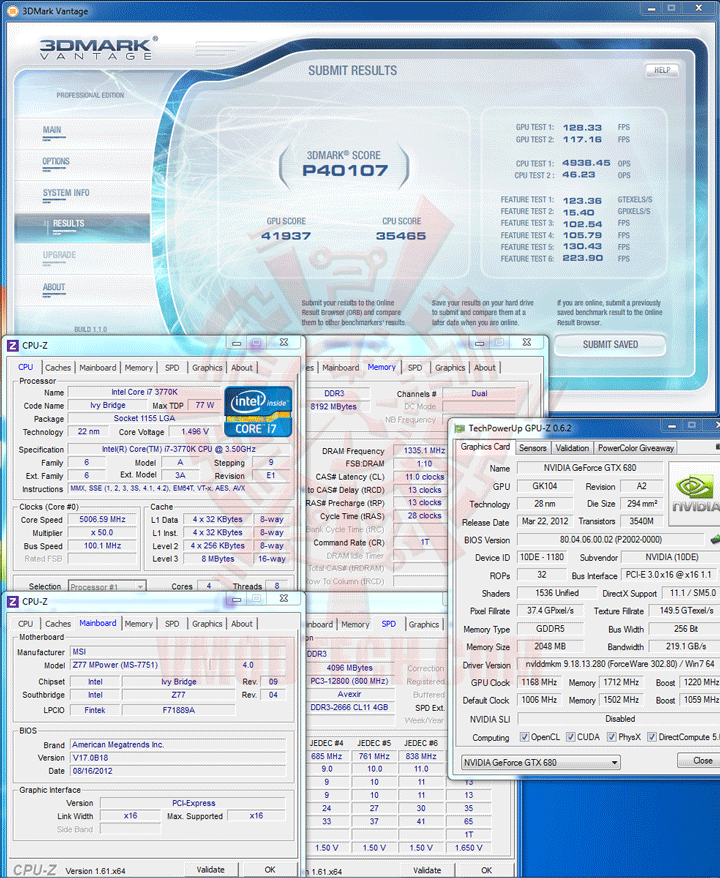

3DMark Vantage

3DMark 11

ผลการทดสอบของตระกูล 3DMark ก็แรงสุดยอดไปกับพลัง NVIDIA GeForce GTX 680

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 3.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 51.4 FPS

3rd Generation Intel® Core™ i7-3770K

@ 5.006 GHz DDR3 2803 CL11-14-14-35-2T 1.712V

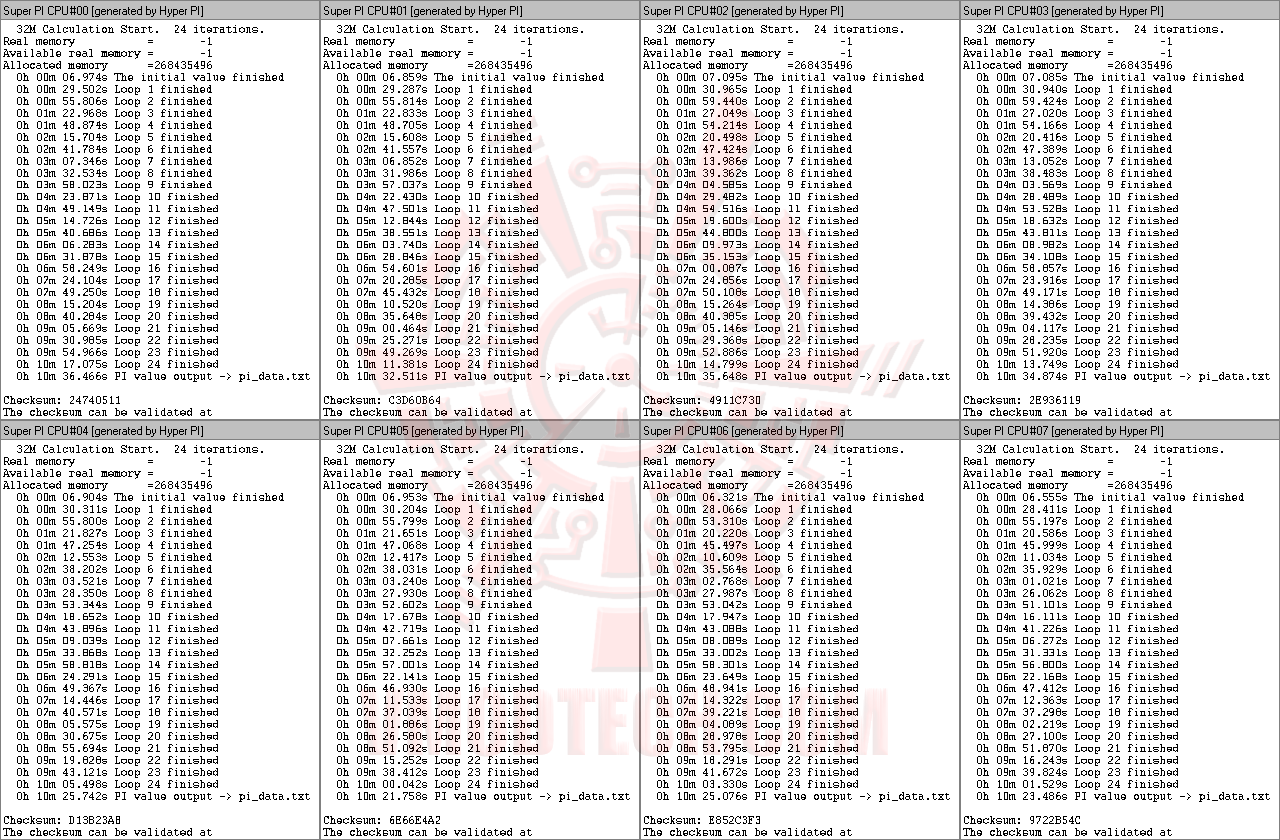

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

…ของฝากเล็กน้อยก่อนพบกับภาค 2 ของการทดสอบบอร์ดนี้ 5.006 GHz กันเต็มๆกับหน่วยความจำที่วิ่งด้วยความเร็วที่สูงถึง DDR3 2803 CL11-14-14-35-2T กันอย่างมีเสถียรภาพ ผ่านSuperPI 32M พร้อมๆกัน 8Threads กันอย่างสบายๆ ชนิดที่ตัวผมเองไม่เคยทำได้มาก่อน แรงสุดปลายเท้ามากๆเลยครับสำหรับมาเธอร์บอร์ดรุ่นนี้ รอชมภาค 2 ของการทดสอบมาเธอร์บอร์ดรุ่นนี้กันได้เร็วๆนี้นะครับ!!

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด MSI Big Bang Z77 MPower ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z77 Express Chipset ที่ต้องการเน้นหนักทางด้านการโอเวอร์คล็อคอย่างรุนแรงและมีเสถียรภาพในระดับสุดยอด โดยสามารถลากซีพียู 3rd Generation Intel® Core™ i7-3770K Processor Retail Box ไปได้ถึง 5.006 GHz DDR3 2670 11-13-13-28 1T และ DDR3 2803 CL11-14-14-35-2T กันอย่างมีเสถียรภาพผ่านการทดสอบ Benchmark โหดๆกันทุกตัวทุกหัวข้อแบบไม่มีหลบเลี่ยง และยังโดดเด่นด้วย Features ใหม่ๆที่มากันเพียบ อาทิเช่น Bluetooth 3.0 , Wi-Fi onboard , LucidLogix Virtu MVP , USB 3.0 , PCI-E 3.0 Ready , SATA 6GB/s ฯลฯ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันทุกมุมมอง ใครที่ต้องการความแรงสมบูรณ์แบบที่มากันในราคาเพียงประมาณแปดพันกว่าบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
