……….สวัสดีครับ หลังจากที่ MSI ได้ปล่อย MSI GAMING NIGHTBLADE Z87 Barebone computer ออกมาลองตลาดได้พักหนึ่งแล้ว วันนี้ก็ถึงเวลาปล่อย series ต่อมากันเลยครับกับ MSI GAMING NIGHTBLADE Z97 Barebone computer หลายๆท่านอาจสงสัยหรือ ว่าเจ้า MSI GAMING NIGHTBLADE Barebone computer มันคืออะไร ผมก็ขออธิบายกันแบบเข้าใจง่ายๆครับว่า MSI GAMING NIGHTBLADE Barebone computer มันคือ Desktop computer ชนิดหนึ่ง เป็นแบบกึ่งสำเร็จรูป สามารถเลือกหา CPU, แรม, กราฟิกการ์ด และ ฮาร์ดดิสมาใส่ได้เองครับ วันนี้ไม่พูดมากดีกว่าไปลุยกันเลยครับ แต่ก่อนอื่นไปชมรายละเอียดจากผู้ผลิตก่อนครับ

More Information >>Click<<

.

MSI GAMING NIGHTBLADE Z97 Appearance

มาดูหน้าตากันก่อนครับ

MSI GAMING NIGHTBLADE Z97 บรรจุในกล่อง ดำแดง ตามไสตร์ gaming series ของ MSI ครับ

ของภายในกล่องมีมากมายครับ อาทิเช่น แผ่นไดร์เวอร์ 2 แผ่น, น็อตสกรูต่างๆ, คู่มือ, สายไฟ 220V. , เสา Wi-Fi 2 เสา, อะไหล่ต่างๆ จำพวก แผ่นรอง SSD ผายางปิด HDMI-DVI-Display Port เป็นต้นครับ

และรุ่นนี้พิเศษแถมปลอกมือจับสำหรับหิวพกพามาให้ด้วยที่เห็นเป็นผ้าดำๆในกล่องนั้นแหละครับจะได้ไม่เจ็บมือ อิอิกำ

มาดูหน้าตากันเลย ผิวของเคสเป็นสีดำด้านครับ ด้านหน้าเป็น อลูมิเนียม แฮร์ไลน์ เกรดพรีเมี่ยม

ขนาด 345.8 x 277.3 x 175.7 mm น้ำหนักไม่รวมอุปกรณ์ที่จะนำมาติดตั้งในภายหลังอยู่ที่ 7.6 kg.

ขนาด เล็กกระทัดรัดน่าใช้มากครับ

มาดูด้านหน้ากันครับ

ตรามังกรเทพอยู่ตำแหน่งเยื้องไปทางด้านบน

สำหรับ Front Panel ก็มี USB2.0 2 ช่อง USB3.0 2 ช่อง เป็น USB Charger ซะด้วย

ถัดมาเป็น Microphone, Headphone

ถัดมาเป็น ปุ่ม OC ซึ่งจะโอเวอร์คล็อกขึ้นไปเป็น 115% ครับ

ถัดมาขวาสุดเป็น ไฟแสดงสถานะเครื่อง, ไฟ HDD และปุ่มเปิดเครื่องครับ

รุ่นนี้แถม ODD มาให้ด้วยครับ เป็น DVD Rewriter Model GA10N เป็นแบบ Slim Type Slot-in (optional)

ด้านล่างยกล้อเปิดเป็นช่องระบายอากาศ

ด้านซ้ายมือมีช่องระบายความร้อน และ ที่โดดเด่นเห็นมาแต่ไกลครือ มังกรแห่งเทพเจ้า GAMING ครับ ไม่ใช่สติกเกอร์ติ๊งต๊องติดแล้วลอกได้นะครับ เป็นตราประทับฝังแน่นในผิวเคสกันเลย ได้แค่นี้ก็คุ้มแล้วครับ อิอิกำ

มาเปิดฝาเคสดูภายในกันดีกว่า พบแผ่น bracket สีดำอันใหญ่ สำหรับติดตั้ง พัดลม 120 mm.

แผ่น bracket ก็มีฉลากคำเตือนข้อแนะนำต่างๆครับ ขออนุญาตไม่แปลนะครับ เพราะภาษาอังกฤษไม่ถนัด ถนัดแต่ภาษาฮิบรู อิอิกำ

เปิดออกมาโล่งๆเลยดีกว่า

พบ MSI Z97I GAMING AC อยู่โดดเด่นภายใน แบบนี้ก็แหล่มเลย รายละเอียดของมาเธอร์บอร์ดตัวนี้ เชิญรับชมข้อมูลจากทางเว็บไซค์ผู้ผลิตไปพลางๆก่อนครับ MSI Z97I GAMING AC

มาดูตำแหน่งไดร์ต่างๆกันบ้าง ที่เห็นบางๆฉลากสีเหลืองนั้นเป็น DVD Rewriter Model GA10N เป็นแบบ Slim Type Slot-in (optional)

ถัดเข้าไปที่เห็นช่องว่างๆมีสายไฟมารอไว้เป็นตำแหน่งติดตั้ง HDD 3.5″ ครับ สามารถติดตั้งได้ 1 ตัว

มาดูด้านหลังภายในกัน

มีพัดลมเทพๆอย่าง dragon fan ที่ให้รอบจี๊ดๆ 3600 RPM ครับ

ด้านล่างภายในปล่อยไว้โล่งๆ

มาดูด้านขวากันบ้าง

เปิดฝาดูกันเลย ด้านหลังมาเธอร์บอร์ดเปิดไว้โล่งๆแบบนี้ ติดตั้ง CPU Cooler ง่ายครับ

ในส่วนกรองฝุ่นของพัดลม PSU ก็ถอดออกทำความสะอาดได้ง่ายๆ

มาดูด้านหลังกันต่อเลยครับ

ช่องเชื่อมออนบอร์ดต่อก็ครบครันพร้อมใช้ครับ

2 x e-SATA, 2 x HDMI, 1 x Display Port, 1 x S/PDIF, 1 x PS/2, 1 x Clear CMOS Button, 2 x Antenna Connectors, 6 x OFC Audio Jacks

มี Expansion Slots มี 2 ช่อง อย่างนี้ใส่กราฟฟิกการ์ดตัวอ้วนๆใหญ่ๆ อย่าง MSI GTX780 GAMING หรือ MSI R9 290X GAMING ได้สบายๆ

ด้านบนครับ

เปิดฝาดูกันโล๊ดดดด

ตรงนี้เป็น Power Supply 600W 80 PLUS GOLD เป็นอีกหนึ่งจุดที่น่าสนใจของ MSI GAMING NIGHTBLADE Series ครับ

แผ่นดำๆที่เห็นเป็น MSI Super RAID อันทรงพลังที่ใช้ใน GAMING Notebook MSI แรงจนได้รับการกล่าวขวัญไปทั่ว ได้นำมาใช้ใน MSI GAMING NIGHTBLADE นี้ด้วยครับ แบบนี้ต้องหา mSATA แรงๆ ซัก 2 ตัวมาเสียบซะแล้ว

ด้านล่างครับ

กรองฝุ่นถอดออกได้เสียด้วยแหล่มจุงเบย

ถอดฝาออกโล่งๆกันเลยครับ

INSTALLATION

ถึงเวลาติดตั้งอุปกรณ์ต่างเข้าไปแล้วครับลุยเลยดีกว่า

งวดนี้ขาดแคลน ซิงค์ลม จัดชุดน้ำสำเร็จรูปเข้าไปเลยครับ อิอิกำ

ติดตั้งเข้าไปกับแผ่น bracket อย่างนี้ไม่รู้ว่าผิดวัตถุประสงค์ของทาง MSI หรือเปล่าครับ อิอิกำ เอาเป็นว่าเอาง่ายๆไว้ก่อนครับงานนี้

สำหรับท่านที่จะนำ MSI GAMING NIGHTBLADE มาติดตั้งกับชุดน้ำสำเร็จรูป ก็ขอแนะนำให้เลือกอุปกรณ์ซักนิดนะครับ ควรใช้หม้อน้ำแบบตอนเดียวแบบบางๆ สายให้เลือกแบบสั้นและอ่อนครับ

เสียบแรมคู่บุญเข้าไปเลย

SSD ตัวเก่งหากินได้ทุกงานครับ

สำหรับกราฟิกการ์ดก็ตัวเป้งอย่าง MSI GeForce GTX 780 LIGHTNING กันเลย

หงายท้องดูกันจะๆครับ สำหรับการติดตั้ง กราฟิกการ์ดให้ถอดฝาล่างออกก่อนนะครับจะได้ติดตั้งง่ายๆหน่อย

สำหรับ MSI GeForce GTX 780 LIGHTNING สามารถเข้าไปชมรายละเอียดได้ที่ MSI GeForce GTX 780 LIGHTNING Review และที่ MSI GeForce GTX 780 LIGHTNING On AMD FX-8350 Test Review

เสร็จแล้วก็ประกอบให้เรียบร้อยพร้อมลุยครับ

SYSTEMS SETUP

SYSTEMS
.CPU	..Intel® Pentium 20th Anniversary G3258 Processor
.Motherboard	..MSI Z97I GAMING AC

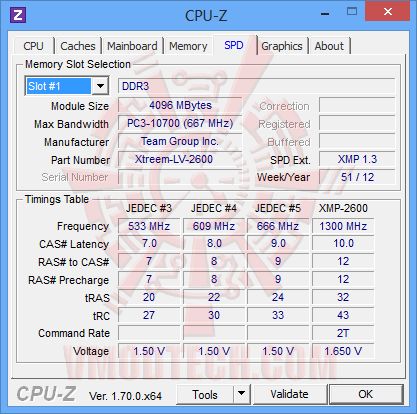

.Memory	. Team Xtreem LV DDR3 2600 MHz CL10 8GB Supported by Logic Solutions Co.,Ltd.

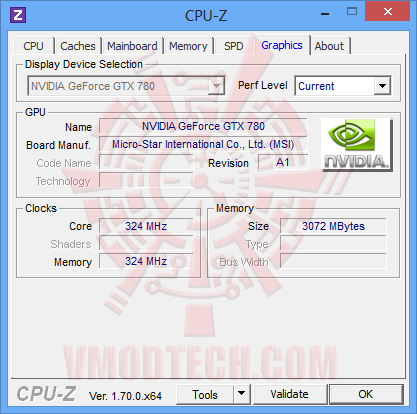

.Graphic Card	. MSI GeForce GTX 780 LIGHTNING
.Harddisk	..SSD OCZ Vertex 4 128 GB
.CPU Cooler	..Corsair H60 Hydro Series
.Power Supply	..600W 80 PLUS GOLD (Bundled with MSI GAMING NIGHTBLADE)
.Chassis	..MSI GAMING NIGHTBLADE
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบครับ

ภาพ บรรยากาศการทดสอบ ในห้องพัดลมที่มีระบบการถ่ายเทอากาศได้ดี ปลายเดือนกรกฎาคมครับ

.

วันนี้ จะโอเวอร์คล็อก Intel® Pentium 20th Anniversary G3258 Processor หรือเรียกง่ายๆว่า Pentium K ซึ่งเป็น CPU ที่อินเทลทำออกมาฉลอง Pentium ครบรอบ 20 ปีครับ

จะโอเวอร์คล็อก ไปอยู่ที่ 4,70 GHz ใช้ไฟเลี้ยง 1.4V แต่ในโหมดการทดสอบ  PSU ผมจะเพิ่มไฟไปที่ 1.425V

Memory จะพาไปวิ่งที่ 2666 CL10-12-12-28-2T 1.68V ครับ

สำหรับกราฟิกการ์ด ปล่อยเดิมๆก็แรงขี้แตกแล้วครับ อิอิกำ

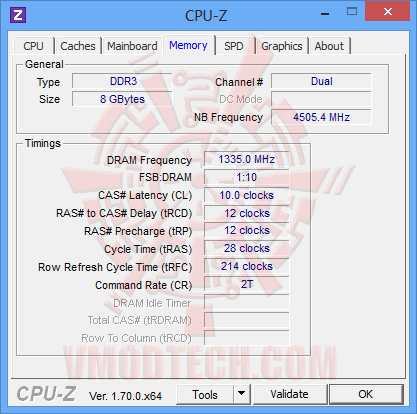

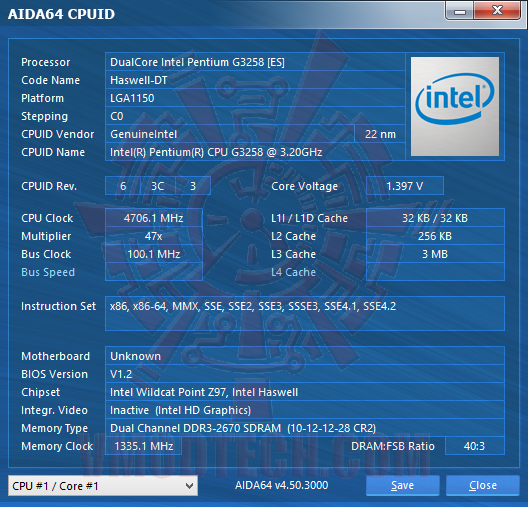

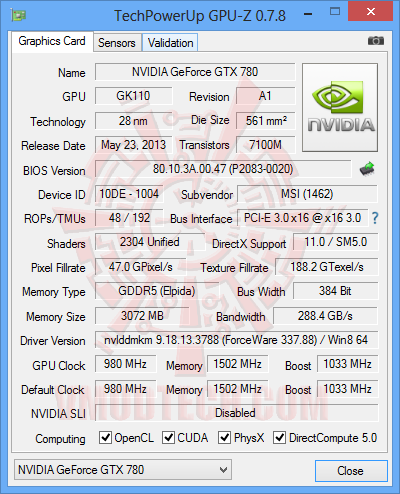

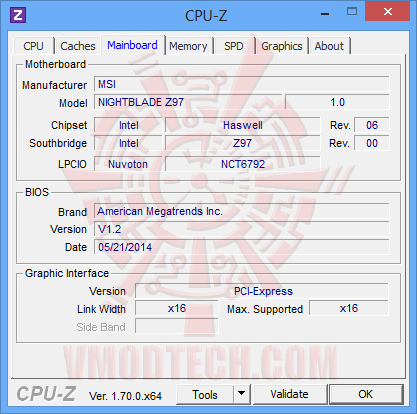

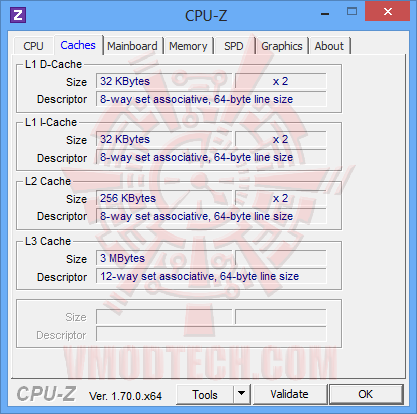

Overclocked Settings

Intel® Pentium 20th Anniversary G3258 Processor @ 4,700MHz Bclk 100.00MHz

NB Freq. 4,500MHz DDR3 2,666MHz 10-12-12-28-2T

.

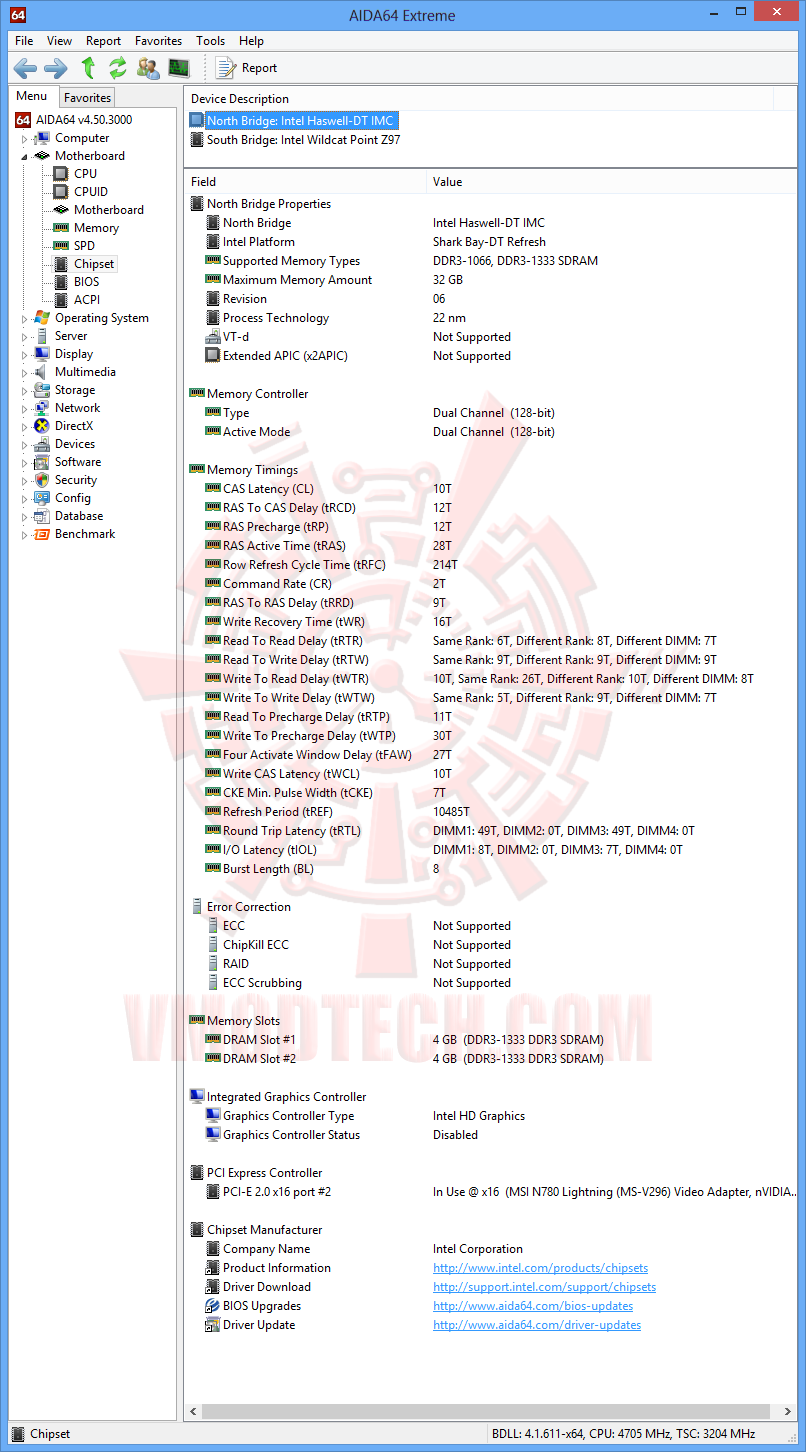

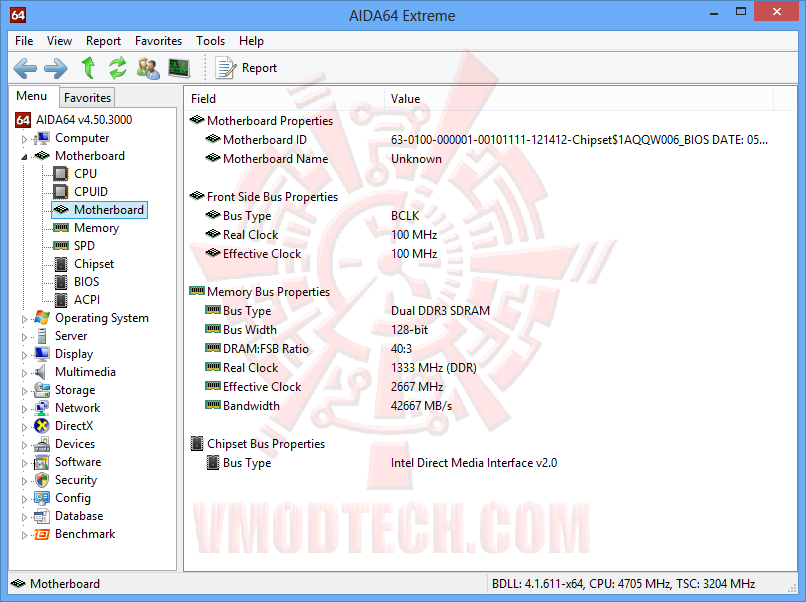

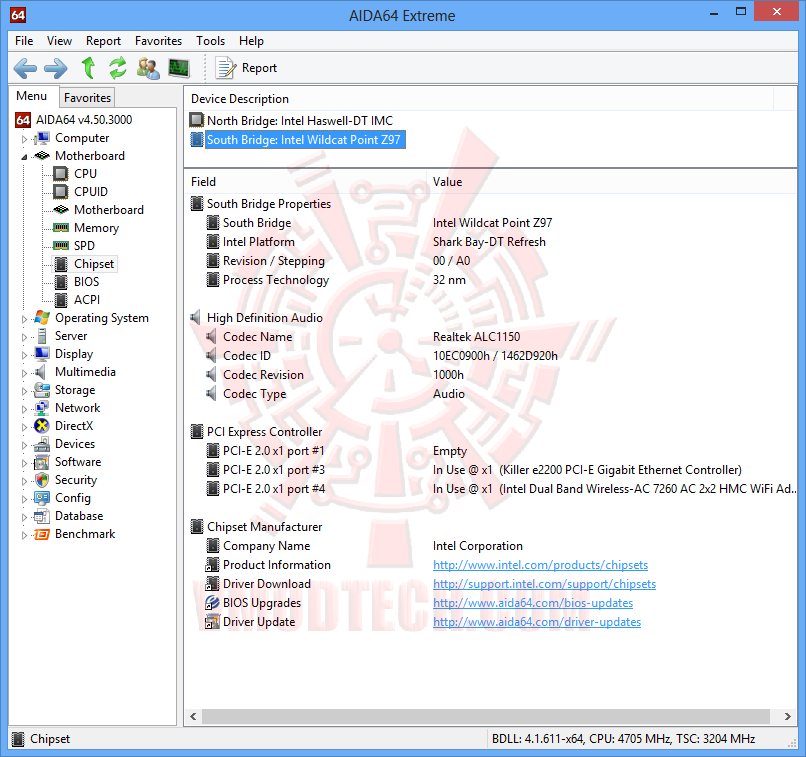

System Properties in AIDA64 Extreme Edition

POWER CONSUMPTION

OCCT 4.4.0

ทดสอบกันที่โหมด Power Supply 7 นาทีครับ เซ็ตค่าต่างๆตามภาพเลยครับปรับ resolution เป็น 1920×1080

ผมจับภาพ ก่อนเทส ระหว่างเทส และหลังเทสมาให้ดูกันครับ

สำหรับไฟเลี้ยง +3.3V, +5V, ในสภาวะไม่มีโหลด ก็วิ่งเกินสเป็คเล็กน้อยนะครับ ระหว่างมีโหลดจะดรอปลงมา แต่ไม่ดรอปไปกว่าสเป็คแน่นอนครับ เสียดายที่เซ็นเซอร์ของโปรแกรมจับไฟ+12V ไม่ได้ครับ

600W 80 PLUS GOLD ไม่เสียชื่อแน่นอนครับงานนี้

Idle กินไฟ 50Watt และ Full load กินไฟ 380Watt ขนาด MSI GeForce GTX 780 LIGHTNING นะครับนี้ สบายละครับงานนี้

GRAPHIC CARD TEMPERATURE

.

FurMark 1.12.0.0

Idle อุณหภูมิ 42 องศา พัดลม 28%

Full load อุณหภูมิ 95 องศา พัดลม 100%

ถือว่าทำผลงานได้ไม่ดีนักนะครับ เป็นเพราะลักษณะการวางกราฟิกการ์ดที่อยู่ติดด้านล่างเกินไป แม้จะยกเปิดช่องให้อากาศถ่ายเทได้ แต่การที่มีโหลดต่อเนื่องนานๆ ทำให้กราฟิกการ์ดดูดอากาศเย็นในสภาวะแวดล้อมไม่ทันนั้นเองครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

สำหรับชุดทดสอบ SuperPI แรงไส้แตกในแบบ 2 หัวครับงานนนี้

.

WinRAR Benchmark ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

CPUMark คะแนนมาเต็มดีจริงๆครับ

.

X264 FHD Benchmark

ดูเหมือนยังเหลือนะครับนี้ แบบนี้เค้นต่ออีกหน่อยดีกว่า

.

CINEBENCH R11.5

CINEBENCH R15

CINEBENCH ก็วิ่งกันปรู๊ดๆครับ

.

PCMARK 7

หกพันกว่าๆกับ2หัวก็เอาแล้วครับ

.

AIDA64 Cache & Memory Benchmark

ลื่นนนนนน

3DMark Vantage

3DMark 11

3DMark (2013)

ชุดทดสอบ 3D BenchMark ก็ทำผลงานได้ดี แบบนี้เทสเกมส์ต่อเลยดีกว่า คลิ๊กหน้าต่อไปได้เลยครับ

Aliens VS. Predator DX11 Benchmark

.

.

Chinese Unreal Engine 3 DirectX 11 Benchmark

SETTINGS

RESULT

.

.

Crysis 3

SETTINGS

ปรับกันตามภาพเลยครับ ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาทีในฉากเดียวกัน ไปดูผลทดสอบกันครับ

RESULT

.

.

GRID2 DX11

SETTINGS

RESULT

แรงไส้แตกทุกเกมส์จริงๆครับ

FarCry 3

SETTINGS

ปรับกันตามภาพเลยครับ ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาทีในฉากเดียวกัน ไปดูผลทดสอบกันครับ

RESULT

.

.

Lost Planet 2 DX11

SETTINGS

RESULT

.

.

METRO 2033 DX11

SETTINGS

.

.

METRO Last Light DX11

SETTINGS

RESULT

แรงแสบไส้ทุกเกมส์จริงๆครับ

Resident Evil 5 DX10

SETTINGS

RESULT

.

.

Resident Evil 6 DX9.0C

SETTINGS

RESULT

.

.

SniperEliteV2 DX11.0

RESULT

.

.

Tomb Raider (2013)

.

SETTINGS

RESULT

.

.

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

RESULT

.

.

Unigine Valley DX11 Benchmark 1.0

SETTINGS

RESULT

แรงแสบดากทุกเกมส์จริงๆครับ

Conclusion

……….ก็จบกันไปแล้วครับสำหรับการทดสอบ MSI GAMING NIGHTBLADE Z97 ด้วยลูกเล่นแบบจัดเต็มของ MSI Z97I GAMING AC ผสมผสานกับ MSI Super RAID,  DVD Rewriter Model GA10N, Power Supply 600W 80 PLUS GOLD จับยัดในเคสเล็กๆที่ออกแบบได้สวยงาม เป็นตัวเลือกที่ดีสำหรับ คอเกมส์ หรือขา HTPC ที่ต้องการ การจำกัดพื้นที่ใช้สอยภายในห้อง หรือไม่ต้องการให้เคสคอมพิวเตอร์ใหญ่ยักษ์สะดุดตาเกินไปในห้องนันทนาการ และต้องการอะไรที่ค่อนข้างสำเร็จรูป แต่ก็ยังอยากเลือกความแรงได้เองอยู่ MSI GAMING NIGHTBLADE Z97 เหมาสมอย่างยิ่งครับ ทางด้านข้อด้อยนั้นก็มีในเรื่องการควบคุมความร้อนของกราฟิกการ์ด ถือว่าทำผลงานได้ไม่ดีนักนะครับ เป็นเพราะลักษณะการวางกราฟิกการ์ดที่อยู่ติดด้านล่างเกินไป แม้จะยกเปิดช่องให้อากาศถ่ายเทได้ แต่การที่มีโหลดต่อเนื่องนานๆ ทำให้กราฟิกการ์ดดูดอากาศเย็นในสภาวะแวดล้อมเข้าไปในระบบไม่ทันนั้นเองครับ สำหรับวันนี้ต้องขอลาไปก่อนสวัสดีครับ

.

.
