สวัสดีครับ เมื่อวานนั้นก็เป็นวันพิเศษอีกวันนึงครับที่ทาง NVIDIA ได้เปิดตัวกราฟฟิกการ์ดรุ่นใหม่บนพื้นฐานสถาปัตยกรรมที่มีชื่อว่า Ampere ซึ่งพื้นบฐานของการพัฒนาในเจนเนอร์เรชั่นนี้นั้น NVIDIA ได้รวบรวมเอาสิ่งที่ได้เรียนรู้จากสถาปัตยกรรม Turing มาทำการเพิ่มเติมเพื่อให้เป็นแบรนด์นิวที่ใหม่จริงๆ

.

Turing ในเจนเนอร์เรชั่นก่อนนั้นไม่ได้เป็นเพียงแค่กราฟฟิกการ์ดรุ่นใหม่ แต่มันยังเป็นจุดกำเนิดของอนาคต GPU ด้วย ด้วยการเริ่มต้น Ray tracing และเทคนิคการใช้ AI เข้ามาช่วยด้าน super-sampling มาทำการพัฒนาเพื่อให้เกิดสิ่งต่างๆที่ดีขึ้นเรื่อยๆ

.

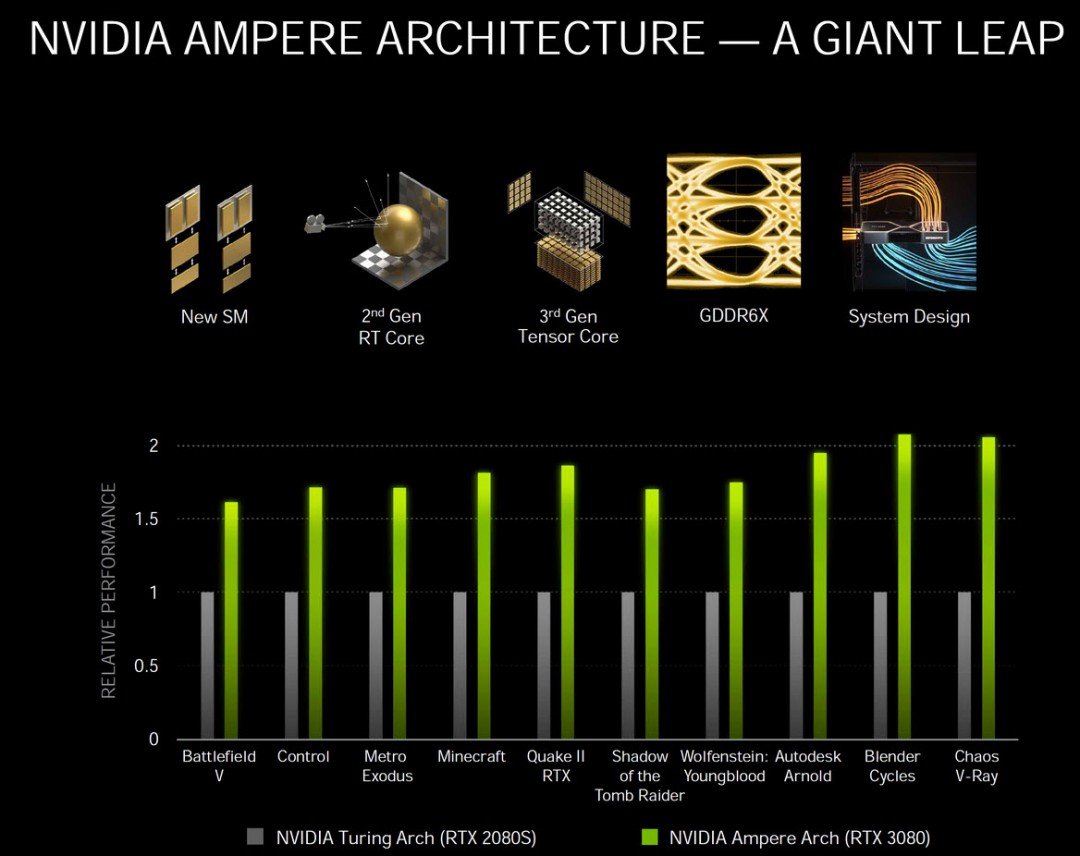

บน Ampere GPU นั้นได้ยกระดับหลายสิ่งที่เราคาดหวังจาก GPU ในเจนเนอร์เรชั่นต่อไป แต่ในขณะเดียวกันนั้นก็ได้ทำลายอุปสรรคการทำงานของ GPU ที่ไม่มีใครเหมือน ซึ่งเทคโนโลยีต่างๆที่ถูกพัฒนาขึ้นนั้นหลากหลายดั่งเช่นด้านล่างนี้

- New Streaming Multiprocessor (SM)

- เจนเนอร์เรชั่นที่สองของ RT Core - Real-time ray tracing acceleration

- เจนเนอร์เรชั่นที่สามของ Tensor Core

- ใช้เมมโมรี่แบบ GDDR6X

- เจนเนอร์เรชั่นที่สองของ NVLINK Interconnect

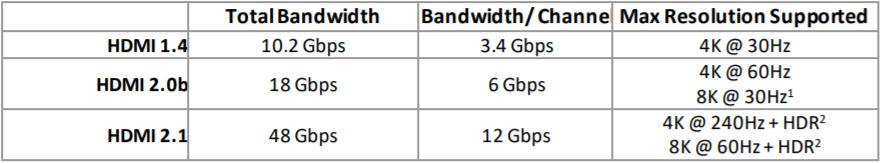

- พอร์ทเชื่อมต่อแบบ HDMI 2.1 & Next-Gen NVENC/NVDEC

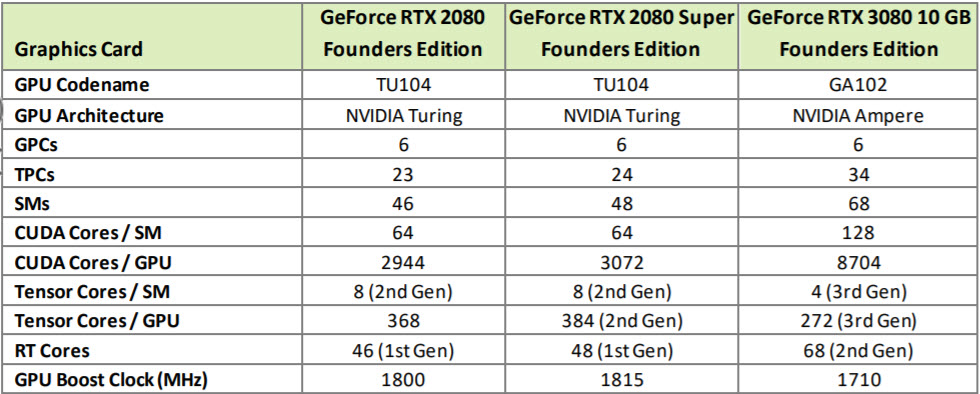

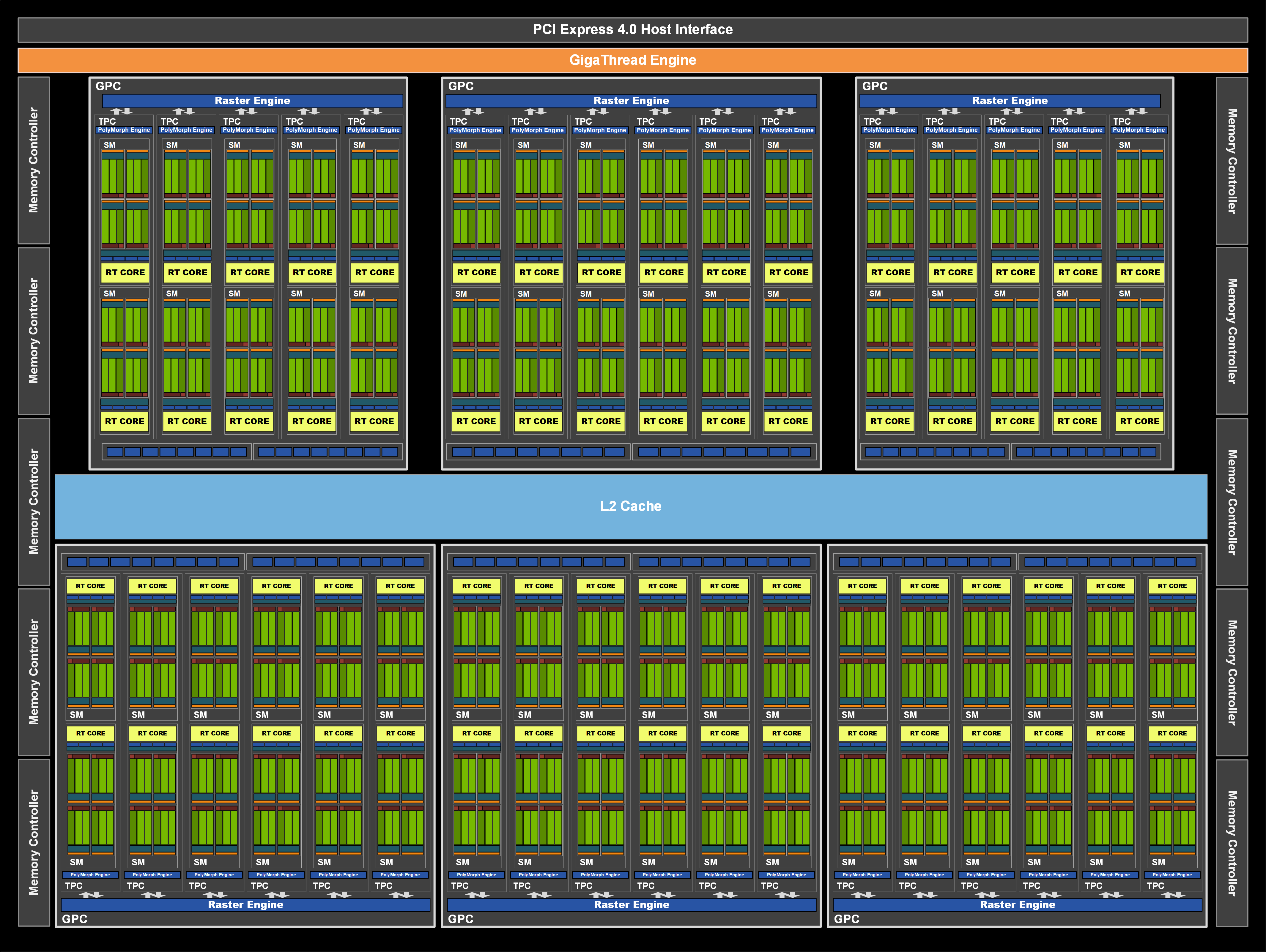

จากภาพ Block diagram ของ NVIDIA Ampere GA102 และตารางเปรียบเทียบจะเห็นถึงความแตกต่างของ SM (Streaming Multiprocessor) ที่มีมากกว่า RTX 2080 Super ถึงสองเท่ารวมถึง CUDA Core และ RT Core ด้วย

.

Display และ Video Engine

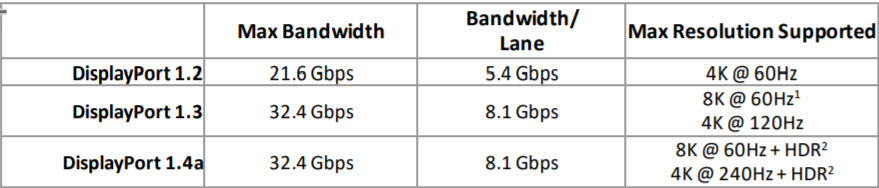

พอร์ทการเชื่อมต่อนั้นก็ได้ถูกปรับแต่งให้รองรับความละเอียดระดับ 8K (7680×4320) ที่ 60 Hz ผ่านทาง DisplayPort 1.4a และ HDMI 2.1 with DSC 1.2a

.

นั้นคือเทคโนโลยีใหม่บางส่วนของกราฟฟิกการ์ด NVIDIA Ampere GA102 ที่เราจะพูดถึงกันในวันนี้ ซึ่งการรีวิวสมรรถนะและประสิทธิภาพนั้น เราได้รับการ์ด MSI GeForce RTX™ 3080 GAMING X TRIO 10G เพื่อมารีวิวให้ได้ชมกันครับ

.
