MSI H81M PRO-VD

/ บทความโดย: Nongkoo OverclockTeam , 01/10/2015 00:46, 15,792 views / view in EnglishEN
«»
Share

msi h81m pro vd MSI H81M PRO VD

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดรุ่นเล็กๆกันครับกับแบรนด์ดังอีกยี่ห้อนั่นก็คือ MSI ในชื่อรุ่น MSI H81M PRO-VD ที่เน้นความคุ้มค่าราคาประหยัดแต่จัดเต็มด้วยมาตรฐาน Military Class 4 อันเป็นเอกลักษณ์ของทาง MSI อีกทั้งยังมีฟีเจอร์ต่างๆให้มากมายเลยทีเดียวครับ โดยในวันนี้เรามาชมกันครับว่าเมนบอร์ด MSI H81M PRO-VD ในรุ่นเล็กๆขนาด M-ATX จะสร้างประสิทธิภาพได้มากน้อยขนาดไหนเมื่อทำงานร่วมกับซีพียู Intel Core I7 4770K ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

spec MSI H81M PRO VD

ข้อมูลเพิ่มเติม คลิก

เราไปชมรูปร่างหน้าตาของ MSI H81M PRO-VD  กันต่อเลยครับ

————————————————–

.

H81M PRO-VD Appearance

dsc 1415 MSI H81M PRO VD

มากันในกล่องสีดำสนิทบอกรายละเอียดหน้ากล่องพร้อมโลโก้ครับ

dsc 1420 MSI H81M PRO VD

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc 1408 MSI H81M PRO VD

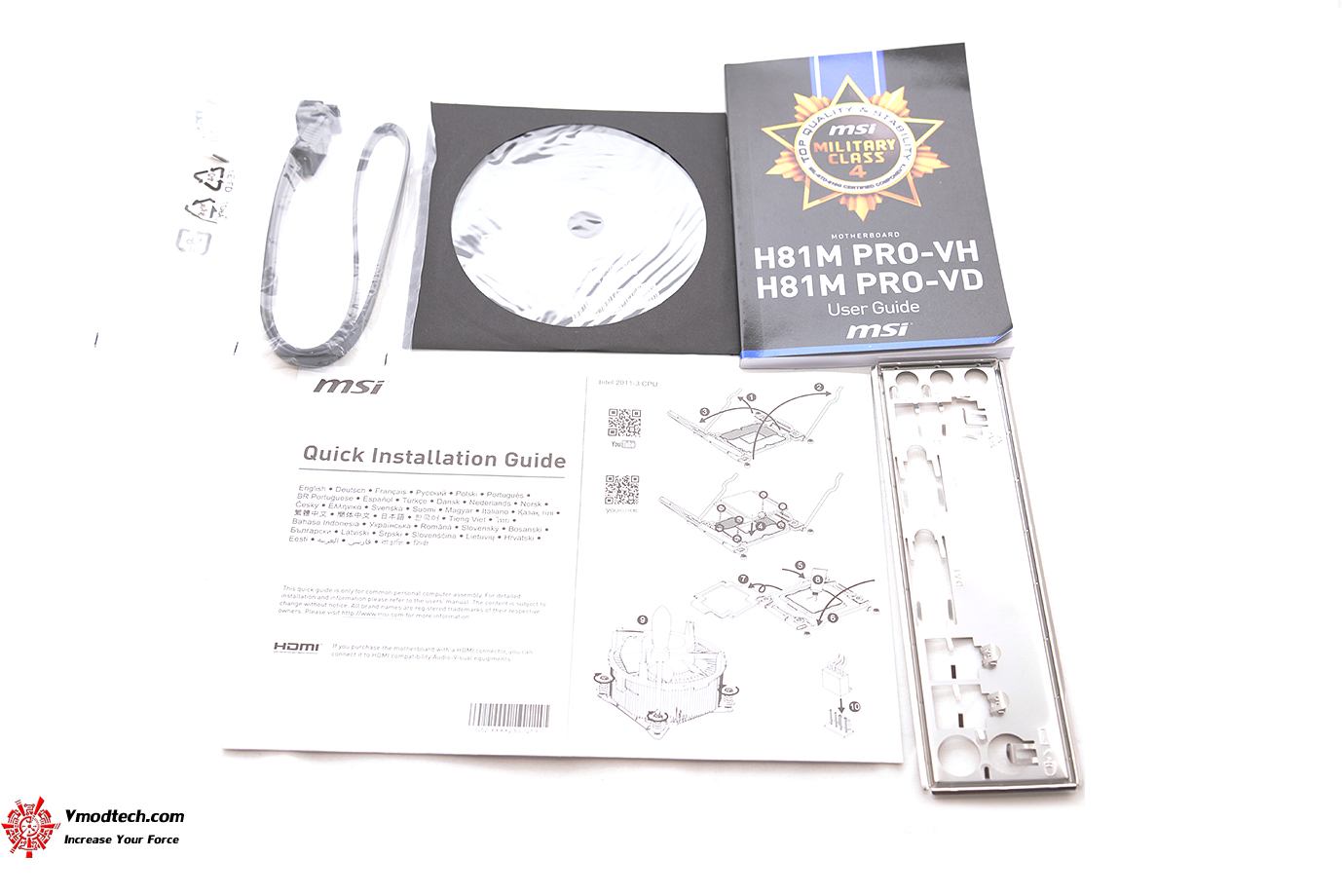

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง และสาย SATA 1เส้นครับ

dsc 1332 MSI H81M PRO VD

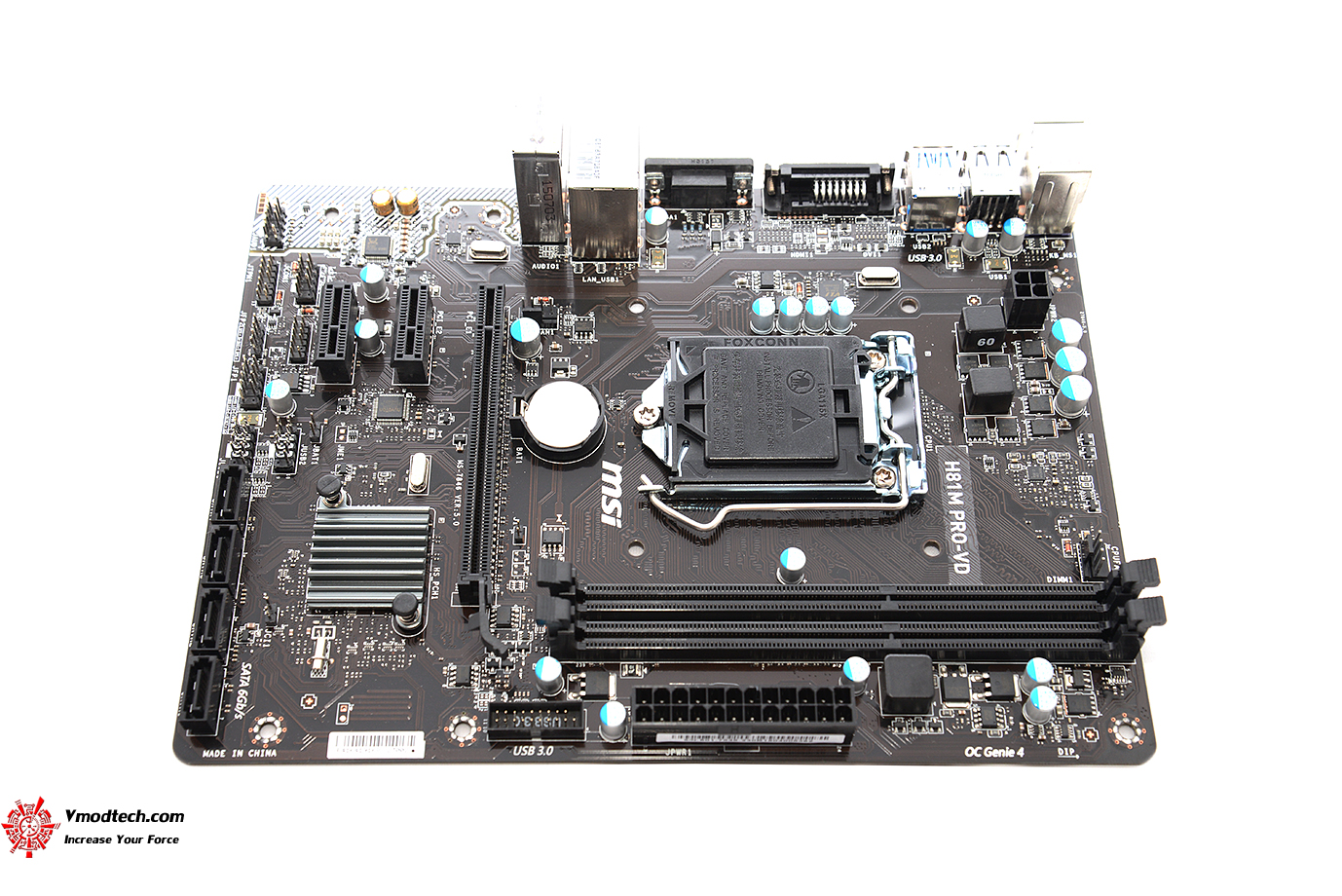

เมนบอร์ดออกแบบมาในโทนสีดำสนิทครับ

dsc 1341 MSI H81M PRO VD

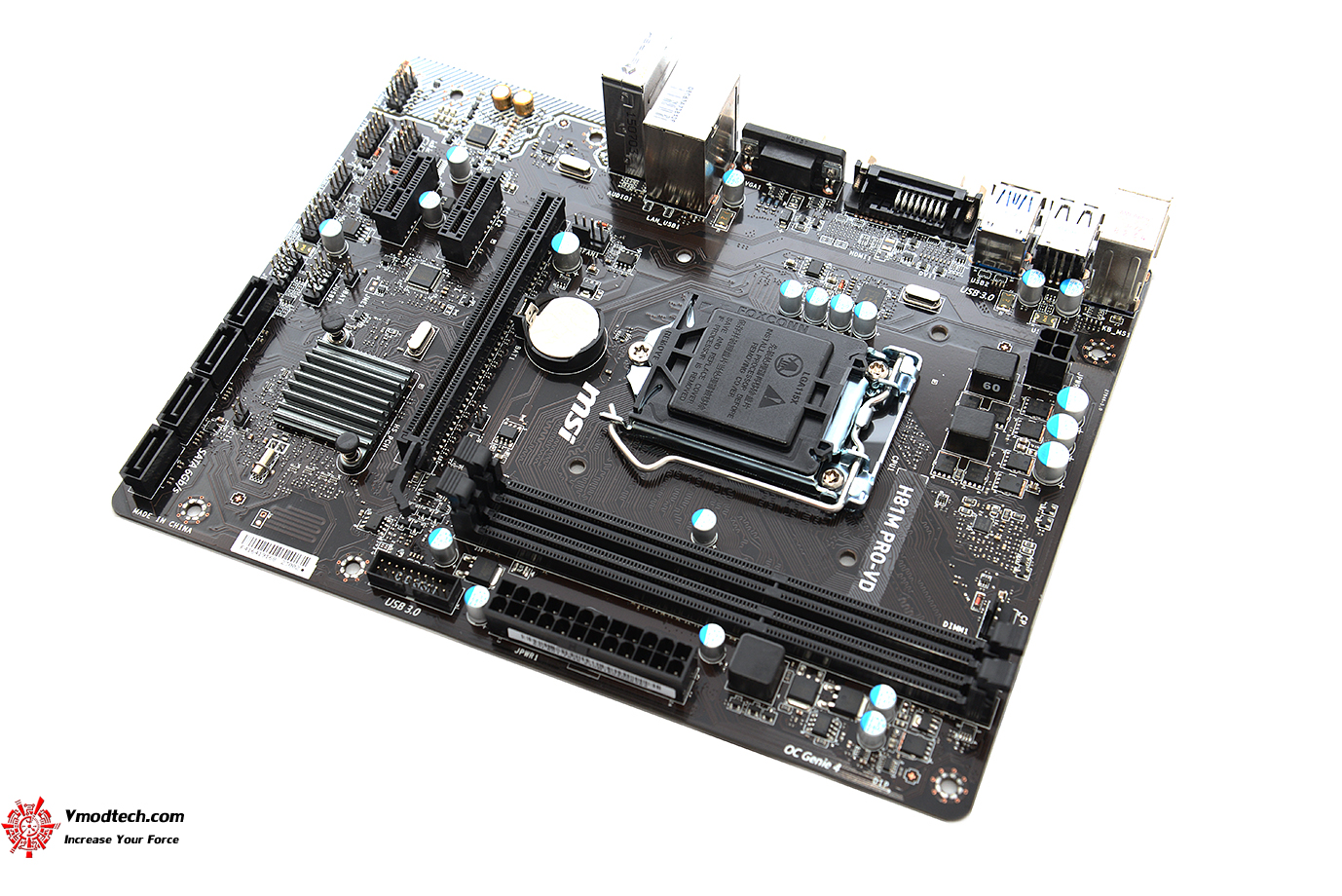

ขนาดของเมนบอร์ดก็คือ M-ATX ขนาด 9.1 in. x 6.8 in. (23.1 cm x 17.3 cm) Micro-ATX Form Factor

dsc 1349 MSI H81M PRO VD

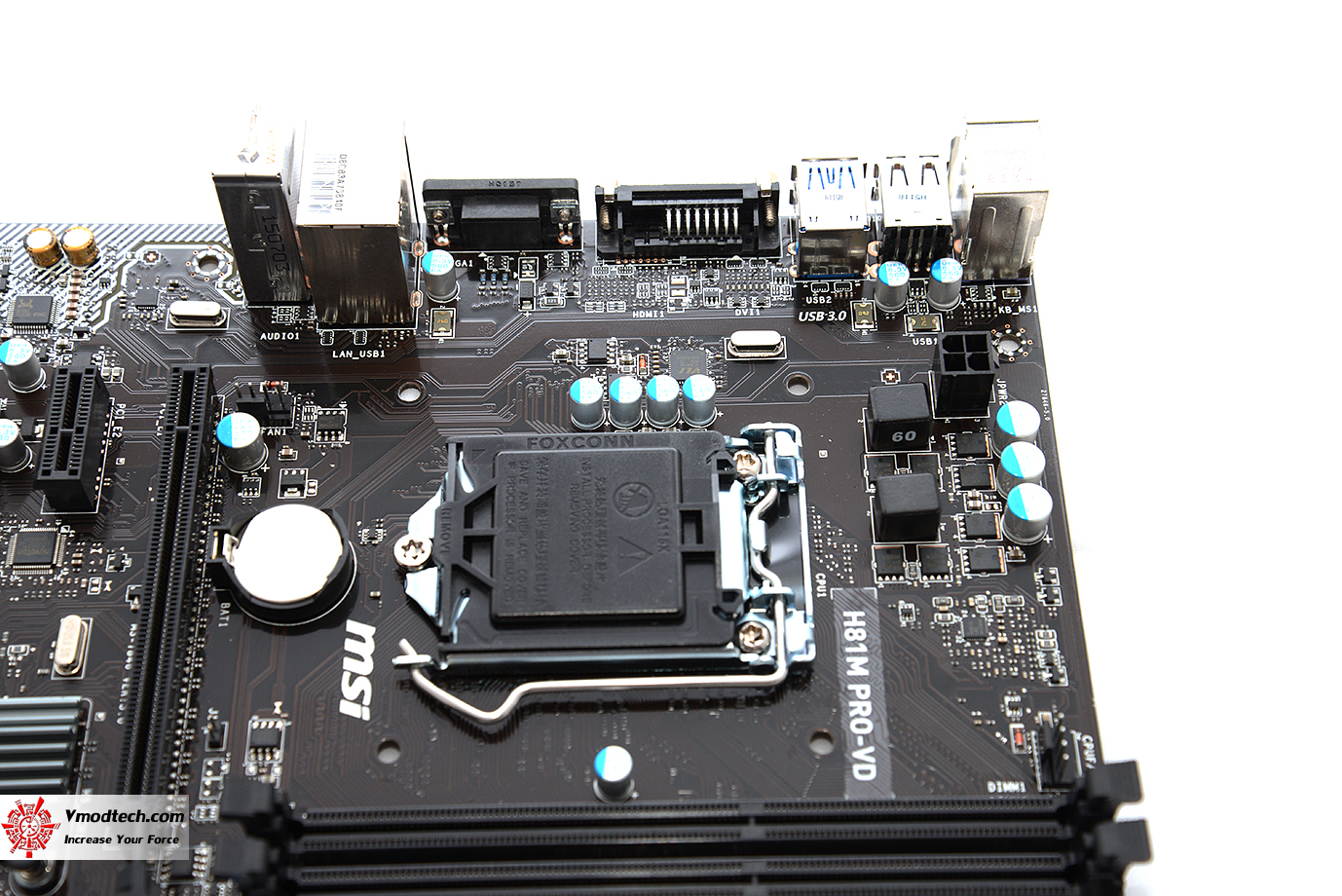

เฟสไฟมีด้วยกันสองเฟสครับ แต่สามารถปรับแต่งโอเวอร์คล๊อกได้สบายๆนะครับ แม้ว่าจะเป็นเมนบอร์ดราคาประหยัดก็ตาม ซ๊อกเก็ตที่ใช้งานเป็น 1150 รองรับซีพียู 4th Generation Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® processors for LGA 1150 socket ตามลำดับ

dsc 1355 MSI H81M PRO VD

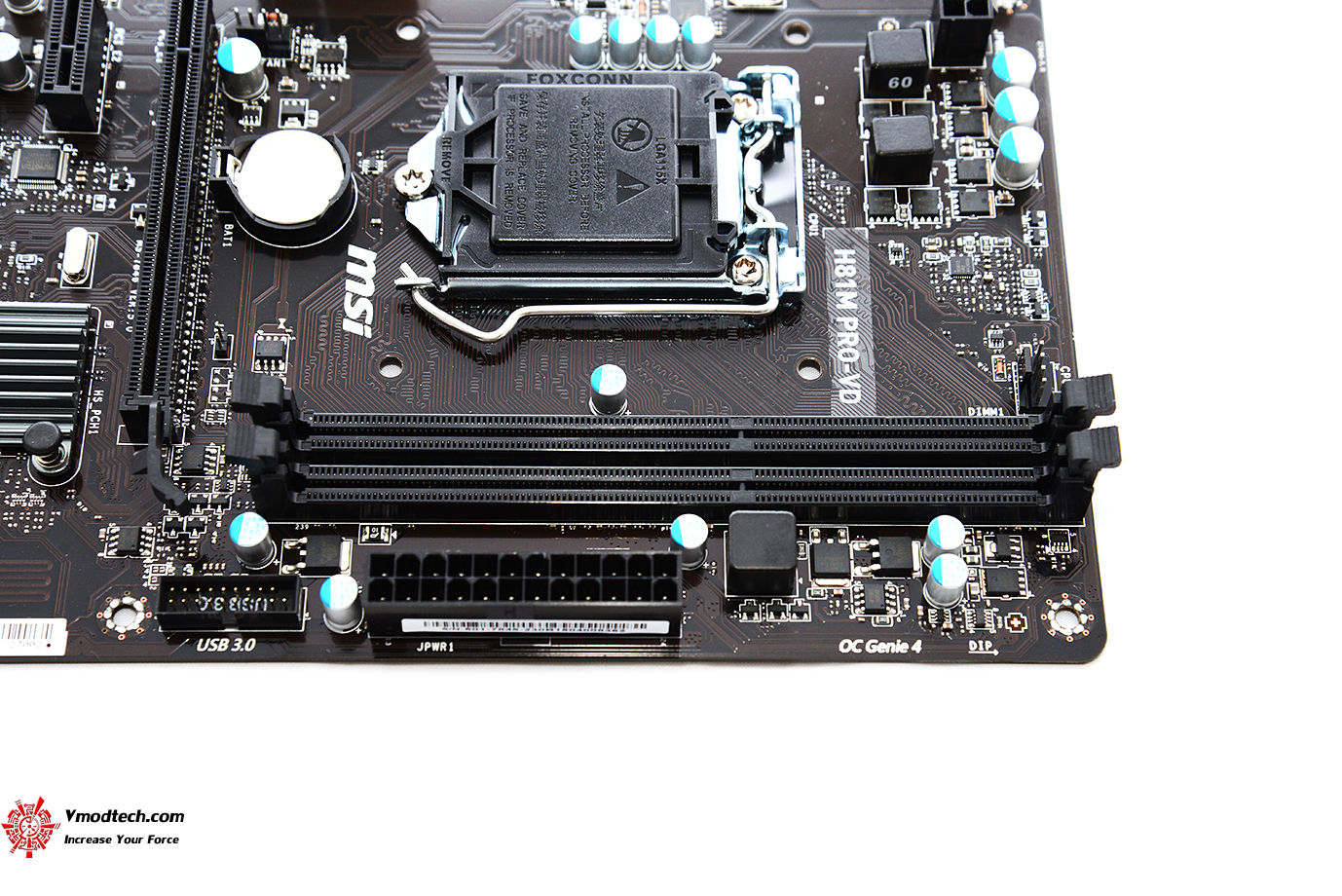

สล๊อตแรมมีด้วยกันสองช่องครับรองรับ  DDR3 DIMMs 1066/1333/1600 MHz, ความจุสูงสุด 16GB

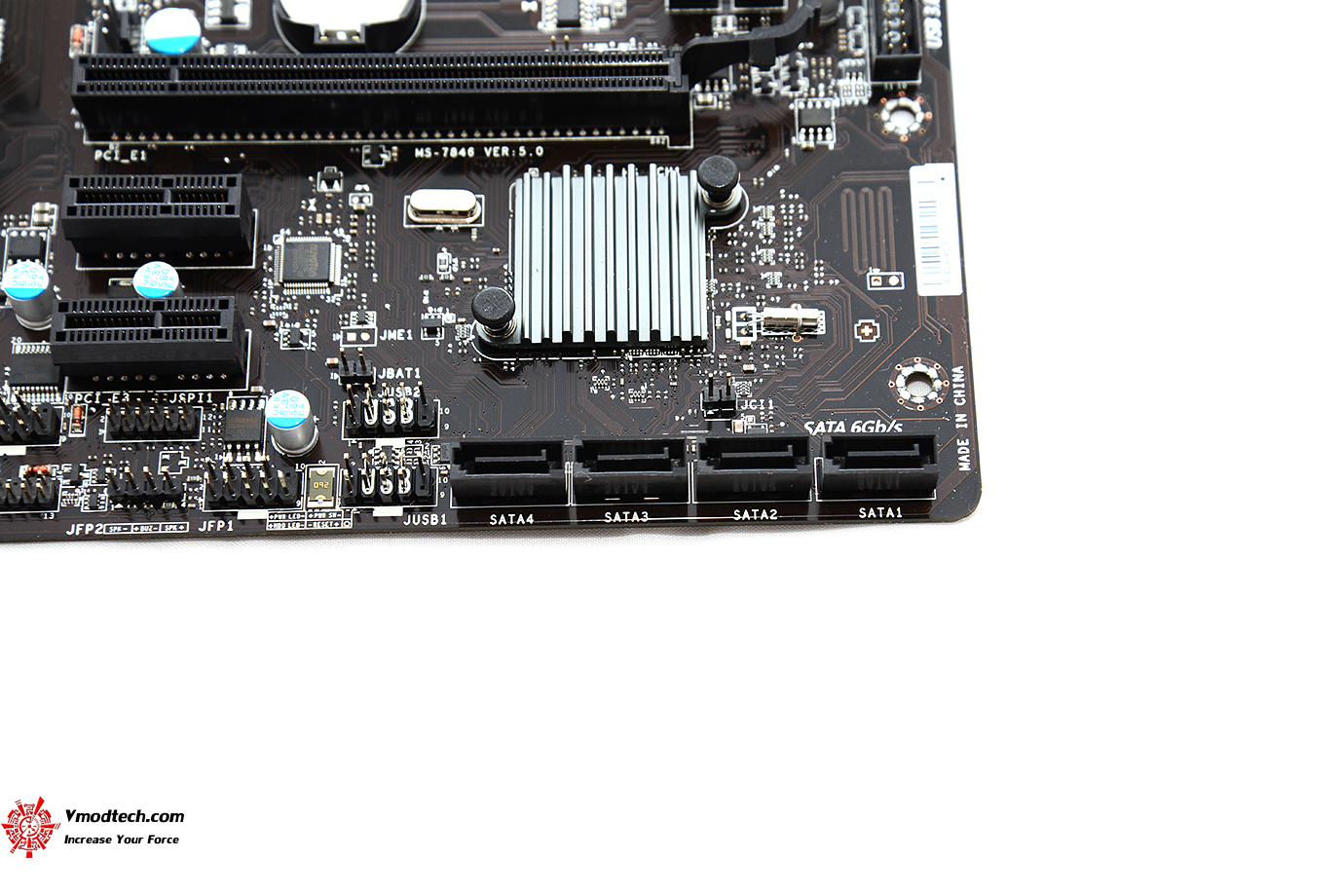

dsc 1366 MSI H81M PRO VD

ชิบเซ็ต Intel® H81 Express Chipset พร้อมด้วยช่อง SATA 4ช่อง ความเร็ว 6Gb/s ช่อง 1-2 และ 3Gb/s ช่อง 3-4 ตามลำดับครับ

dsc 1376 MSI H81M PRO VD

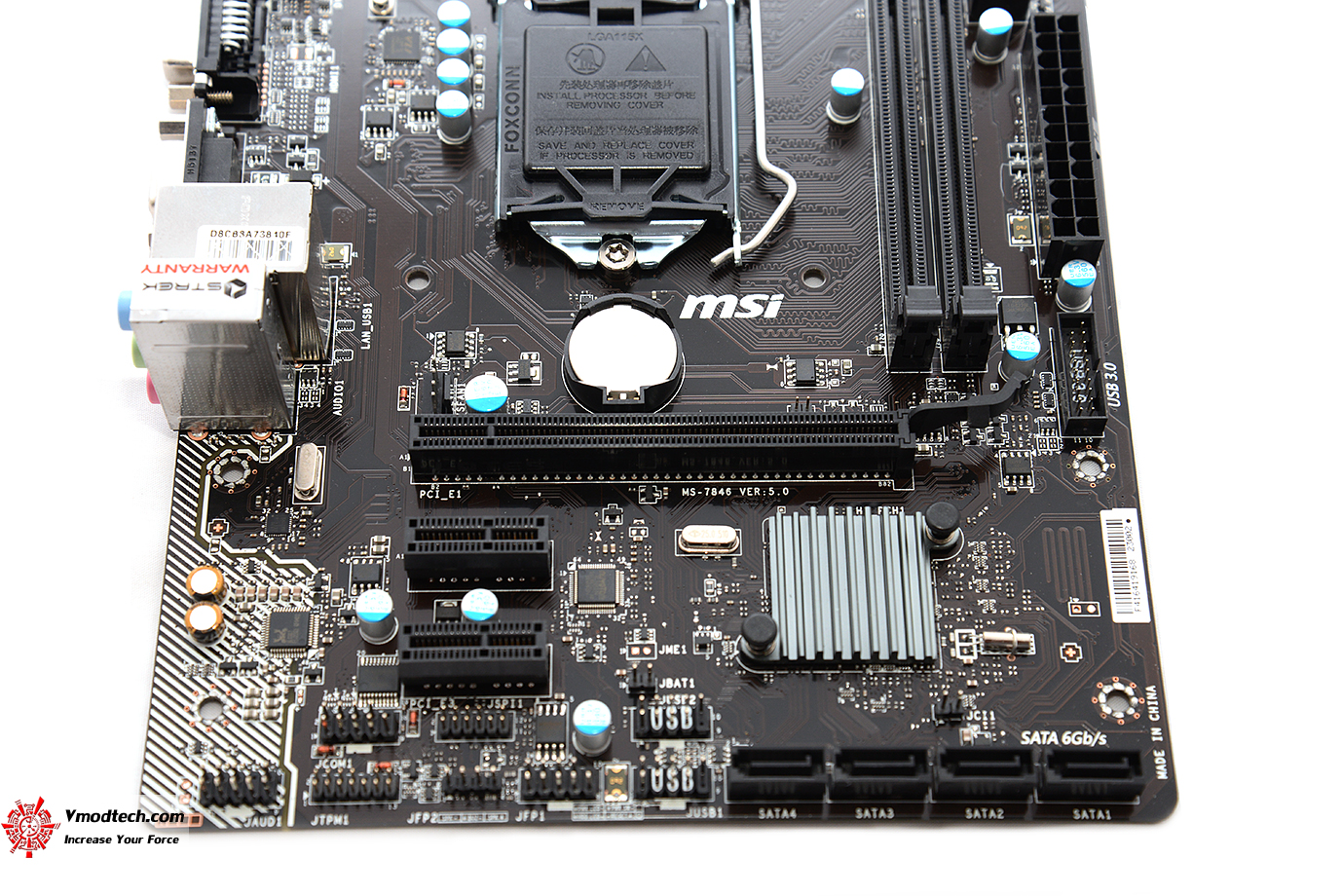

สล๊อตต่างๆมี 1 x PCIe 2.0 x16 slot , 2 x PCIe 2.0 x1 slot

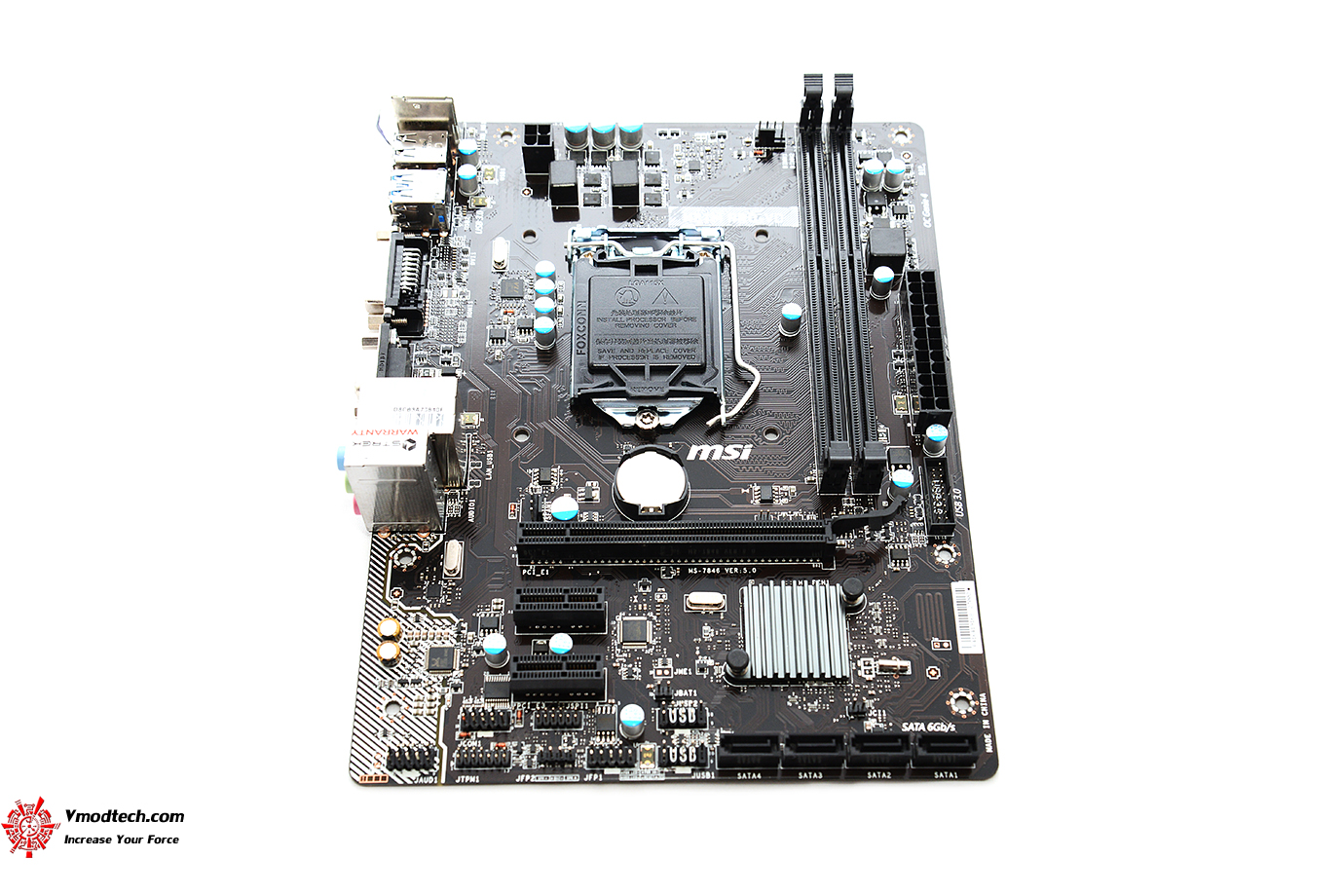

dsc 1381 MSI H81M PRO VD

ในส่วนของช่องด้านซ้ายมือของท่านจะเป็น ISOLATED AUDIO PCB ซึ่งเป็นลายสีขาวๆนั้นจะเป็นพื้นที่ของระบบเสียงนั่นเองครับ โดยทาง MSI ได้เลือกใช้คาปาซิเตอร์เกรดดีอย่าง Nichicon Japanese (HIGH QUALITY AUDIO CAPACITORS) ซึ่งถือเป็นสุดเด่นเลยก็ว่าได้ครับสำหรับเมนบอร์ดเล็กๆในราคาไม่แพงที่มีชุดซาวด์ออนบอร์ดดีๆมาให้ด้วย

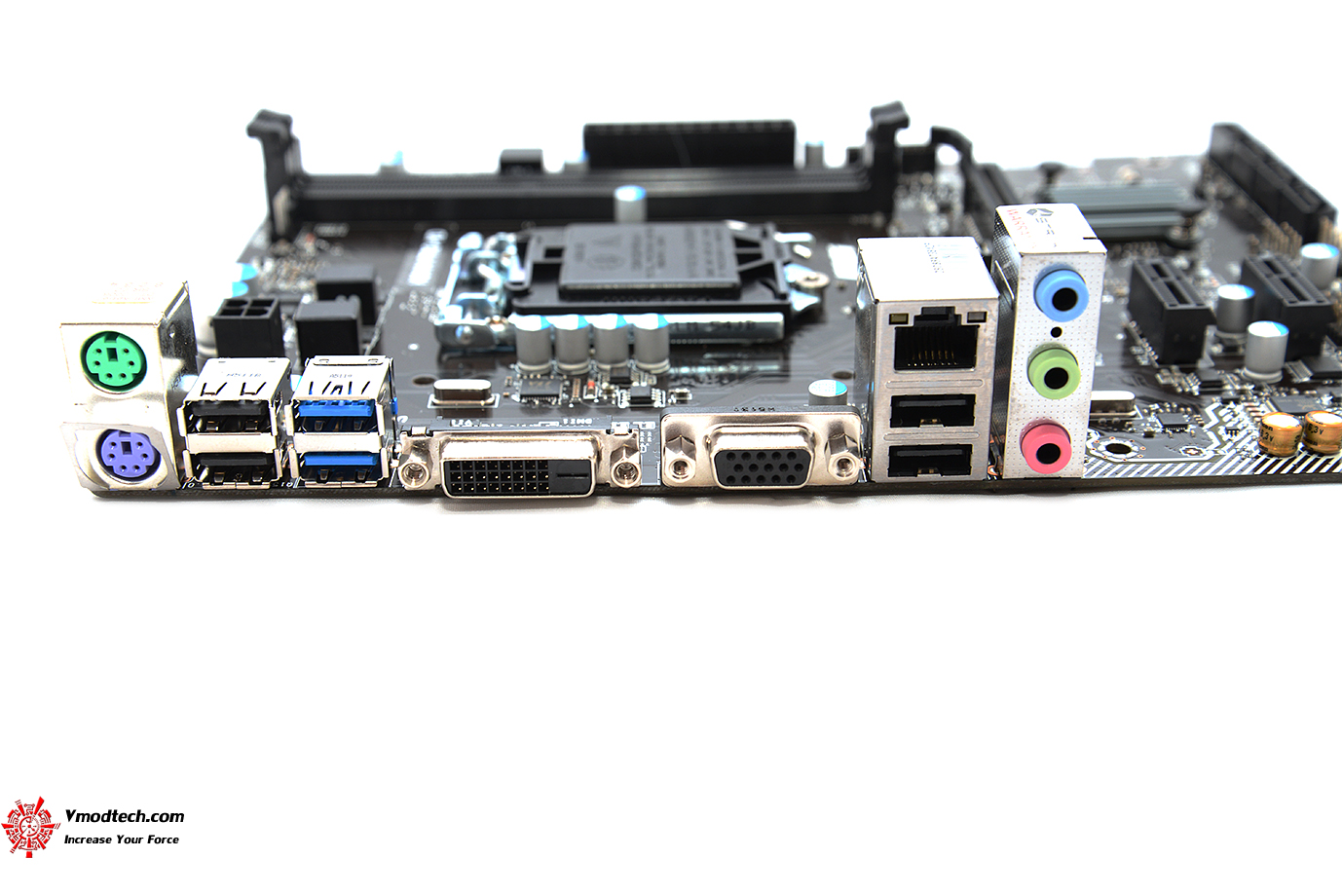

dsc 1393 MSI H81M PRO VD

มาดูพาแนลด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 keyboard port , 1 x PS/2 mouse por  , 1 x VGA port , 1 x DVI-D port , 4 x USB 2.0 ports , 2 x USB 3.0 ports , 1 x LAN (RJ45) port , 3 x audio jacks

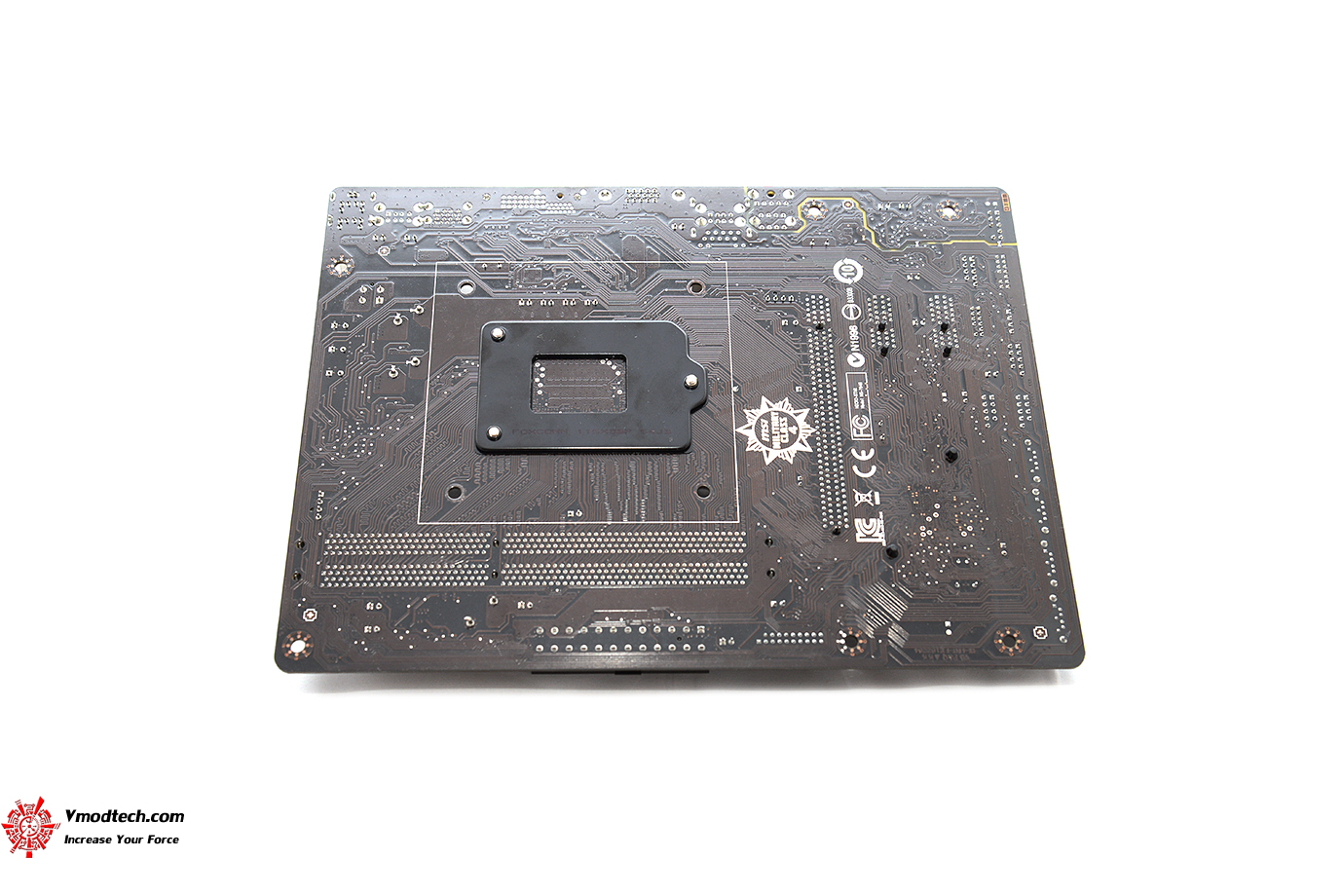

dsc 1406 MSI H81M PRO VD

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel CORE i7 4770K
.Thermal Grease GC-Extreme thermal compound
.Motherboard . H81M PRO-VD
.Memory ..2 x DDR3L-1600 MHz,max 16GB
.Graphic Card . AMD RADEON R9 290
.Harddisk ..Plextor 256GB
.CPU Cooler ..Water Cooling
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8.1 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel CORE i7 4770K

dsc 1321 MSI H81M PRO VD

CPU-Z

cpuid MSI H81M PRO VD

สเปกซีพียูที่ใช้งานก็คือ Intel Core i7 4770 จากอินเทลครับ กับความเร็วเดิมๆในการทดสอบครับ บัสแรม DDR3L-1600 MHz กราฟฟิกการ์ดในวันนี้เป็น AMD RADEON R9 290 ใช้ทดสอบร่วมกันครับ

รายละเอียดจาก AIDA64

mb MSI H81M PRO VD

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

SuperPI 1M 1Thread

superpi 1mb MSI H81M PRO VD

SuperPI 32M 1Thread

superpi32 MSI H81M PRO VD

HyperPI 32M 4Thread

hyperpi32 MSI H81M PRO VD

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 9.297วินาที , 32MB จบไป8นาท22 .937วินาที  ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 15นาทีกว่าๆ ทั้ง 8เทรด

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all MSI H81M PRO VD

X264 FHD

x264 MSI H81M PRO VD

x264 2 MSI H81M PRO VD

แรงกันจริงๆ X264 กดกันไป 24FPS ส่วน Fritz Chess อยู่ที่ 30.1และ Winrar อยู่ที่ 8235KB/s ก็ยังแรงสามารถขับพลัง I7 4770K ได้สบายๆครับ

AIDA64 Extreme

AIDA64 Cache & Memory Benchmark

aida64 cpu MSI H81M PRO VD

mem MSI H81M PRO VD


AIDA64 MEM ก็แรงใช้ได้ครับ ทั้งแบรนดวิธต่างๆการอ่านเขียนอยู่ที่ 23206MB/s และ 23710MB/s กับบัส 1600Mhz DDR3 ในชิบเว็ต H81 ครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

Cinebench 10

cine10 MSI H81M PRO VD

Cinebench 11.5

cine11 MSI H81M PRO VD

Cinebench 15

cine15 MSI H81M PRO VD

Cinebench ก็แรงทุกการทดสอบผลเรนเดอร์ก็ถือว่าแรงใช้ได้ครับทั้ง 1หัวและ 4หัว 8เทรด

เราไปชมผลทดสอบ 3D กันบ้างครับ

————————————————–

PCMark7

pc7 MSI H81M PRO VD

PCMark7 อยู่ที่ 6124คะแนน

3DMark Vantage

vt MSI H81M PRO VD

3DMark Vantage คะแนนอยู่ที่ 35965คะแนน แรงจัดจริงๆ

3DMark11

11 MSI H81M PRO VD

3Dmark11 กดกันแบบโหดๆอยู่ที่ 12379คะแนน แรงมากครับแม้จะเป็นชิบ H81

3DMark

Fire Strike

fire MSI H81M PRO VD

3DMark แรงทุกการทดสอบ Fire Strike กดไป9451 คะแนน แรงไม่ธรรมดาครับกับผลเทส 3D

เราไปผลทดสอบส่งท้ายกันเลยครับ

————————————————–

Overclock

มาถึงช่วงทดสอบส่งท้ายกันครับกับการดอเวอร์คลีอกกันสักเล็กน้อย แม้ว่า MSI H81M PRO-VD นั้นจะเป็นเมนบอร์ดขนาดเล็กที่เน้นความประหยัดคุ้มค่าแต่ก็ยังสามารถที่จะโอเวอร์คล๊อกความแรงเพิ่มเข้าไปได้ โดยผมโอเวอร์คล๊อกไปที่ความเร็ว 4.6Ghz ได้อย่างง่ายๆสบายๆเลยครับ หรือท่านที่โอเวอร์คล๊อกไม่เป็นท่านก็สามารถใช้ฟีเจอร์อย่าง OC Genie 4 ปรับแต่งความแรงให้แบบอัตโนมัตก็ได้ครับ เดี๋ยวเราไปชมผลทดสอบกันเลยครับ


46 cpu MSI H81M PRO VD

โอเวอร์คล๊อกลากได้สบายๆ 4.6Ghz กับเมนบอร์ดเล็กๆราคาประหยัดๆ เล่นกันได้ง่ายๆครับปรับตัวคูณอย่างเดียว

SuperPI 1MB

46 superpi 1mb MSI H81M PRO VD

SuperPI 1MB อยู่ที่ 7.828วินาที เร็วใช้ได้เลยครับ

SuperPI 32MB

46 su32 MSI H81M PRO VD

32MB จบไป 7นาที 19.331วินาที เร็วขึ้นอย่างมากครับ ถือว่าทำได้ดีมากครับสำหรับ MSI H81M PRO-VD กับประสิทธิภาพในการโอเวอร์คล๊อก

เราไปชมบทสรุปส่งท้ายกันต่อเลยครับ

————————————————–

msi h81m pro vd MSI H81M PRO VD

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI H81M PRO-VD ที่วันนี้มากันในมาตรฐาน Military Class 4 ตามแบบฉบับ MSI พร้อมทั้งพกพาฟีเจอร์ดีๆมาให้กับระบบเสียงออนบอร์ดด้วยการเพิ่มพื้นที่ ISOLATED AUDIO PCB ในภาคของชุดซาวด์ที่นำเอาคาปาซิเตอร์เกรดเยี่ยมอย่าง Nichicon Japanese มาไว้ในชุดซาวด์ออนบอร์ด ถือได้ว่าคุ้มค่ามากๆครับกับเมนบอร์ดรุ่นเล็กๆแบบนี้ อีกทั้งประสิทธิภาพในการทดสอบต่างๆก็ทำออกมาได้ดีพอสมควรครับสามารถใช้งานกับซีพียูรุ่นใหญ่ๆรวมทั้งการ์ดจอรุ่นใหญ่ๆได้สบายๆครับและยังสามารถโอเวอร์คล๊อกใช้งานได้แบบง่ายๆอีกด้วย ถือเป็นเมนบอร์ดที่ราคาไม่แพงแต่พกพาฟีเจอร์มาให้ใช้งานได้ดีในระดับนึงน่าจะเป็นทางเลือกของคนที่งบจำกัดต้องการเมนบอร์ดราคาประหยัดที่คุ้มค่า MSI H81M PRO-VD น่าจะเป็นตัวเลือกที่น่าสนใจอีกตัวเลยครับ สำหรับราคาวางจำหน่ายในไทยราคาประมาณ 1800บาทครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..
