MSI H97M-E35 Appearance

มาดูหน้าตากันก่อนเลยครับ

มากันในกล่องดำรายละเอียดเพียบเลยครับ

มาดูตัว Motherboard กันเลยครับ

MSI H97M-E35 มีขนาด 24.4 x 22.5cm Micro-ATX Form Factor

PCB สีดำ สล็อตต่างๆสีดำ+น้ำเงิน

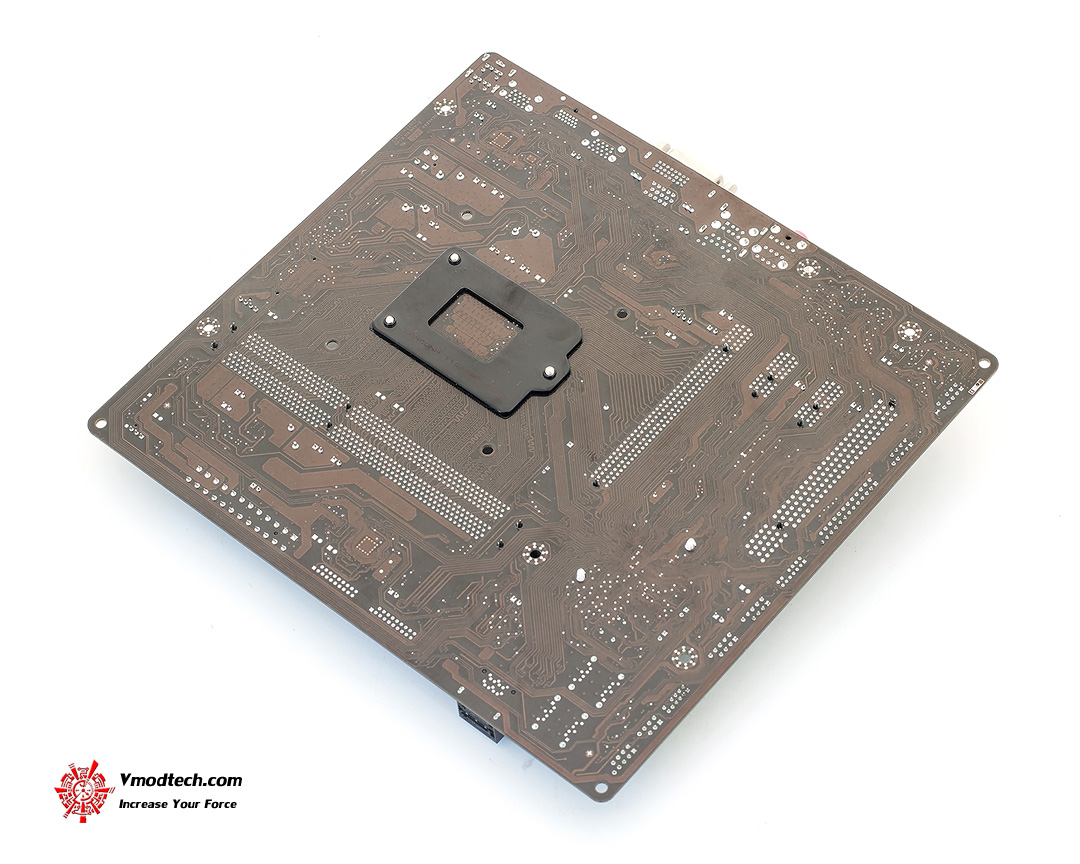

ชมด้านหลังกันก่อนซักนิด

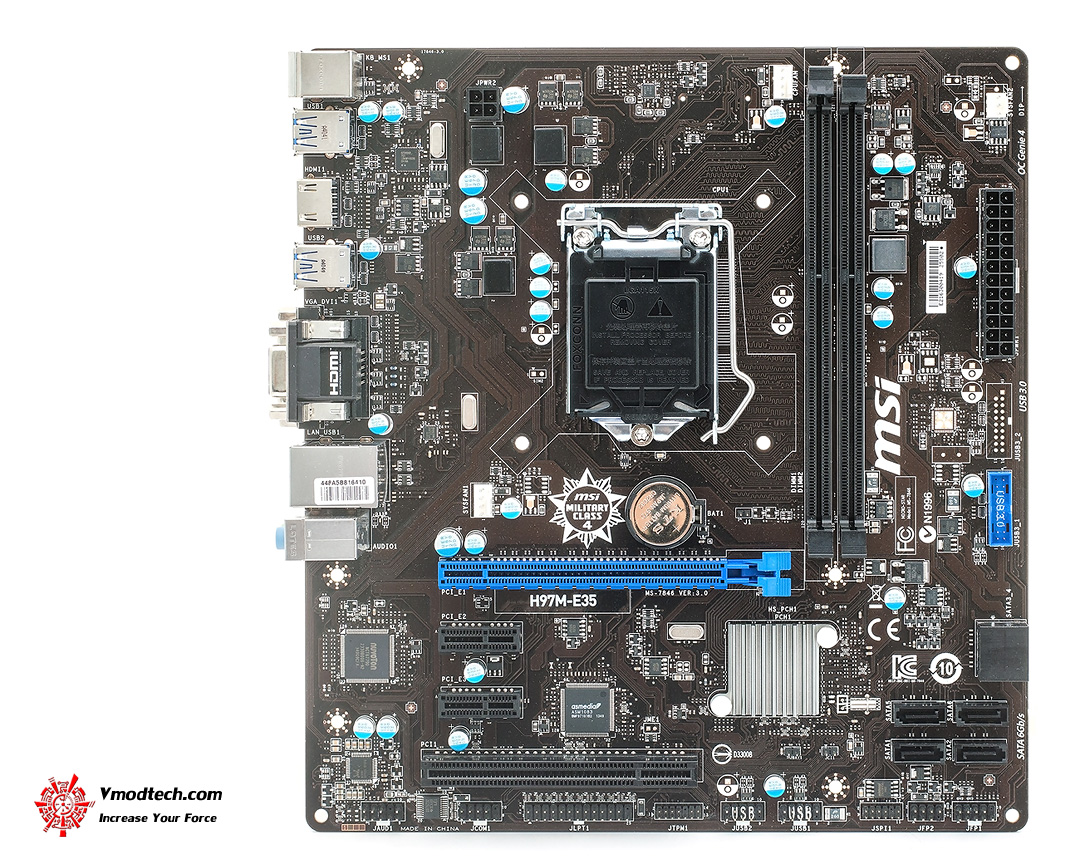

ดู Layout เต็มๆกันก่อนครับ

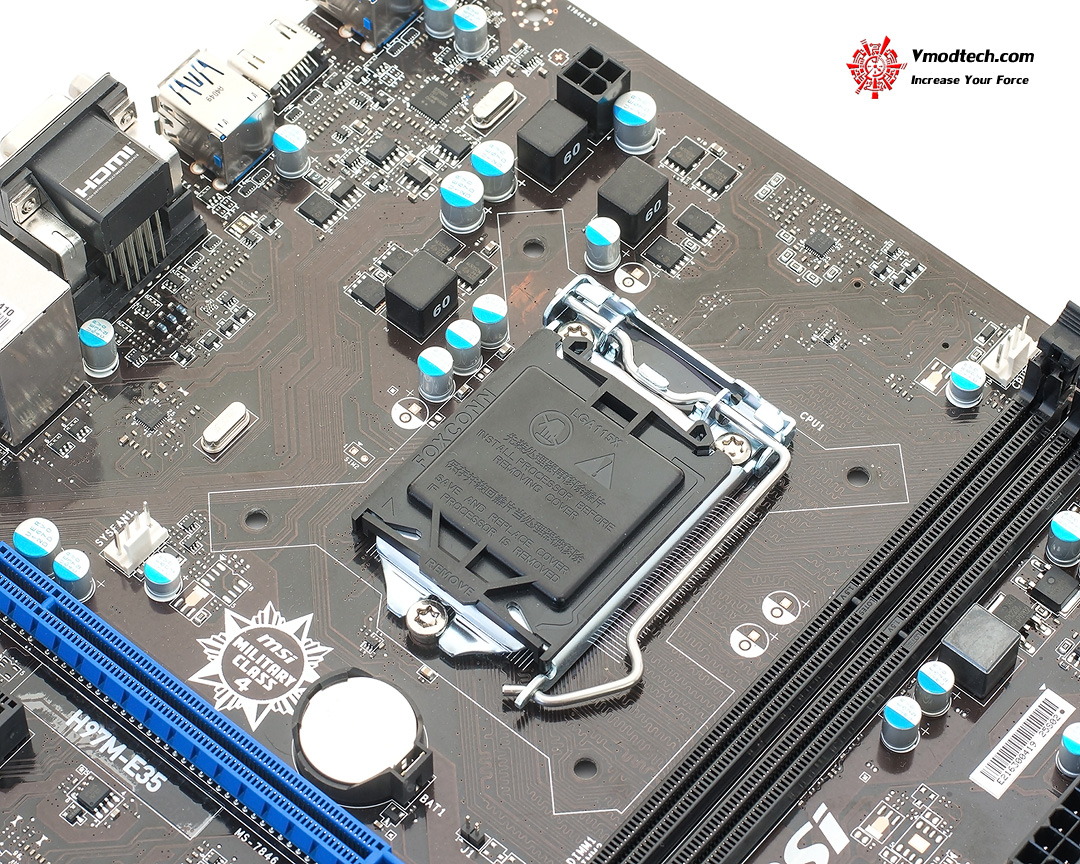

Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150

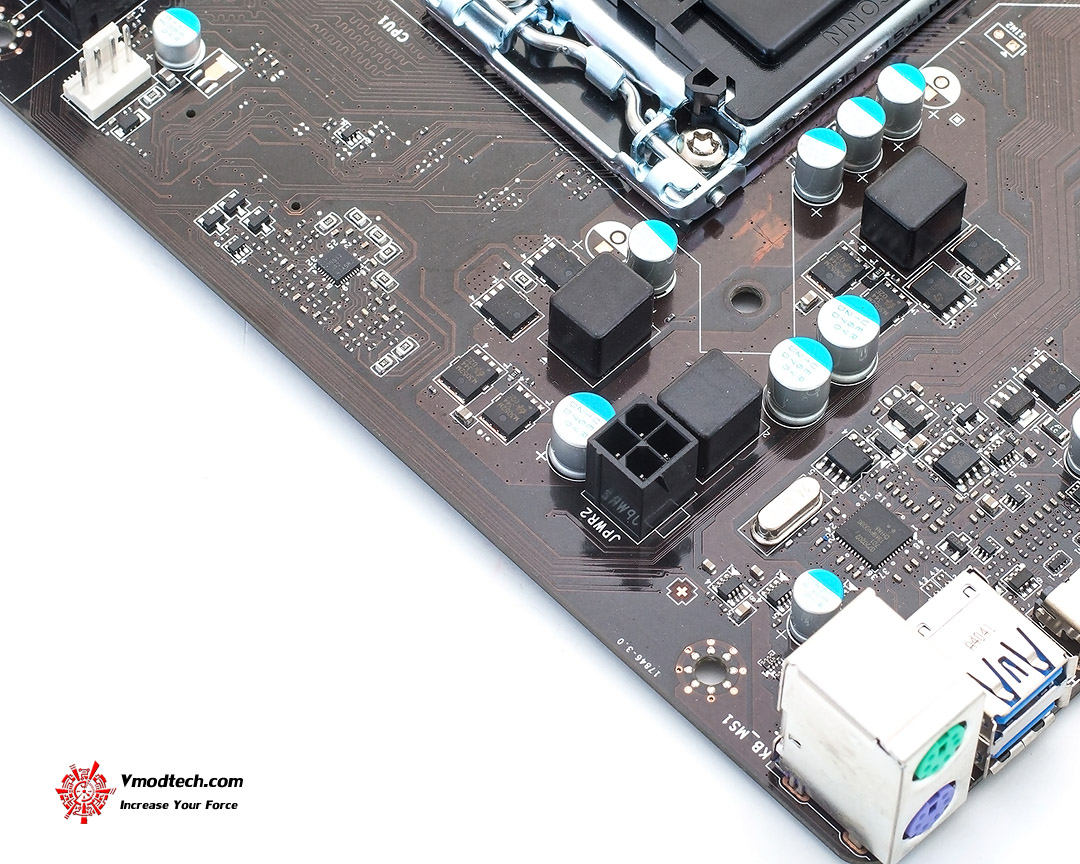

ไฟเลี้ยง CPU ใช้หัว 4พิน 1หัวครับ

ภาคจ่ายไฟ Dark Choke ที่มีเสถียรภาพ อุณหภูมิต่ำ และ SOLID CAP เทคโลโลยี Military Class 4 จาก MSI ครับ

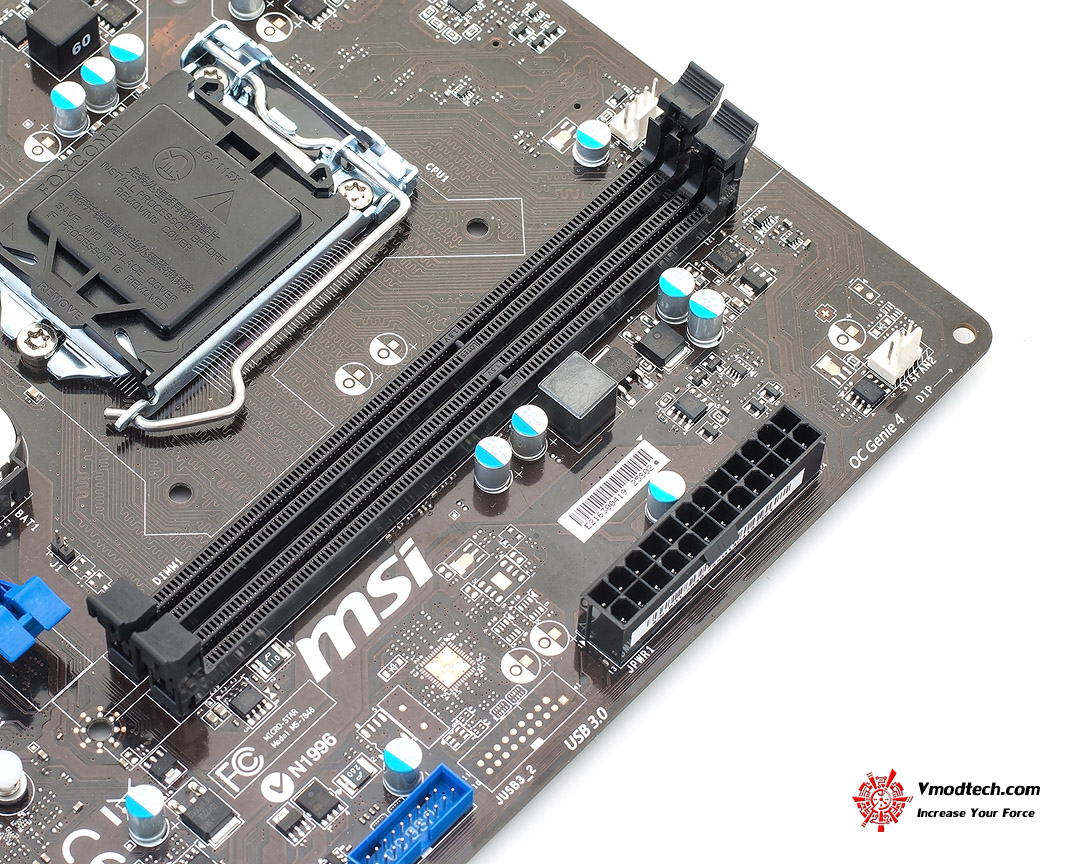

มาดูในด้านของ Memory กันบ้าง

Dual channel memory architecture, 2 x DDR3 DIMM Slots, Supports non-ECC, un-buffered memory รองรับความจุได้สูงสุด 16GB

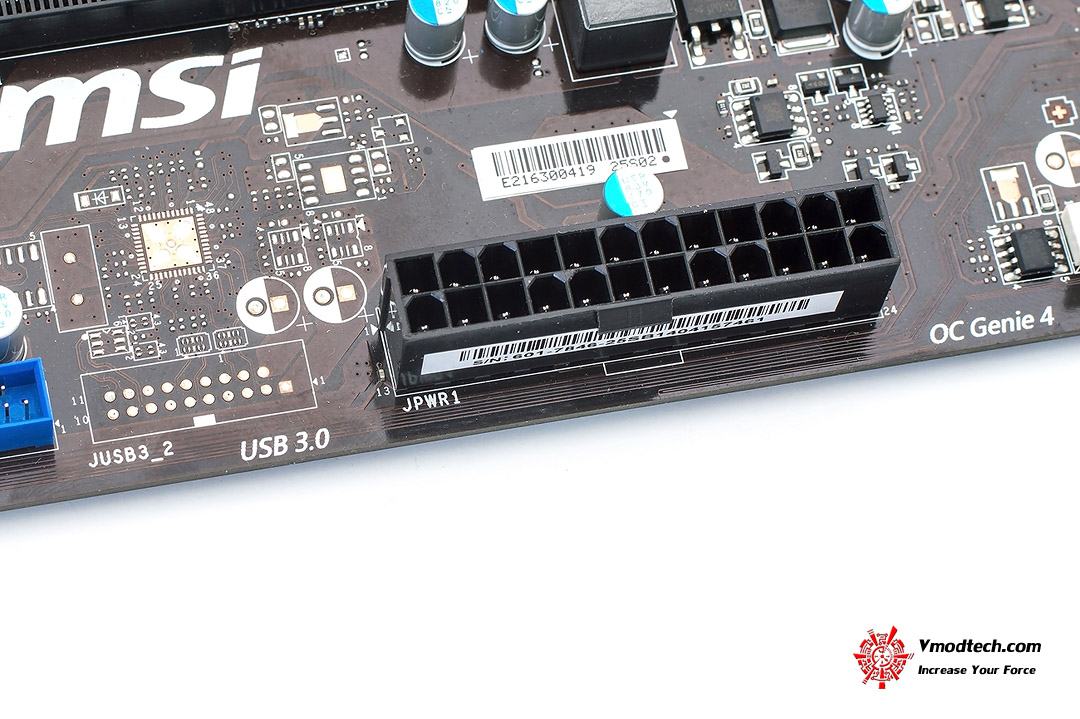

สำหรับไฟเลี้ยงก็ต้องการ 24พิน ตามมาตรฐานครับ

รุ่นนี้ยังมี OC Genie 4 มาให้แรงกันง่ายๆด้วยครับ

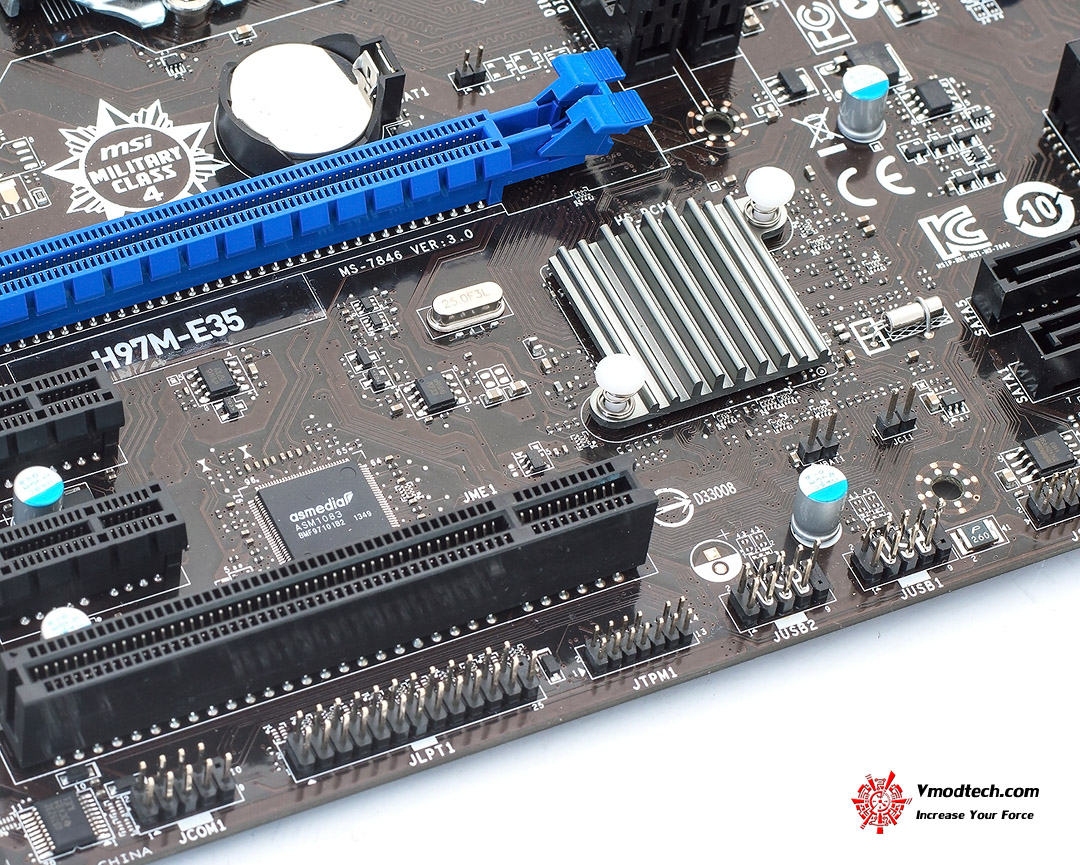

ชิบเซ็ต Intel^® Z97 ฮีตซิงค์ขัดใจวัยรุ่นไปหน่อยครับ อิอิกำ

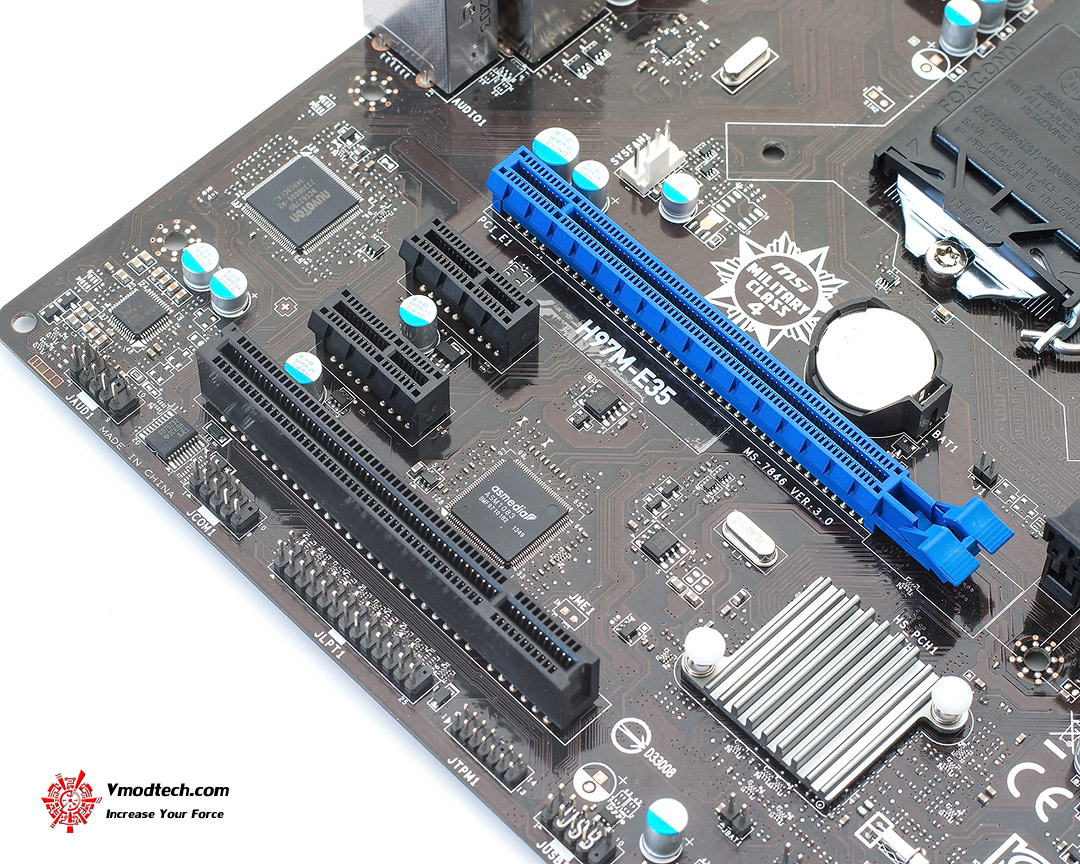

ในส่วนของ Slots PCI ก็มีดังนี้ครับ

- 1 x PCIe x16 slot (Gen3)

- 2 x PCIe 2.0 x1 slots

- 1 x PCI slot

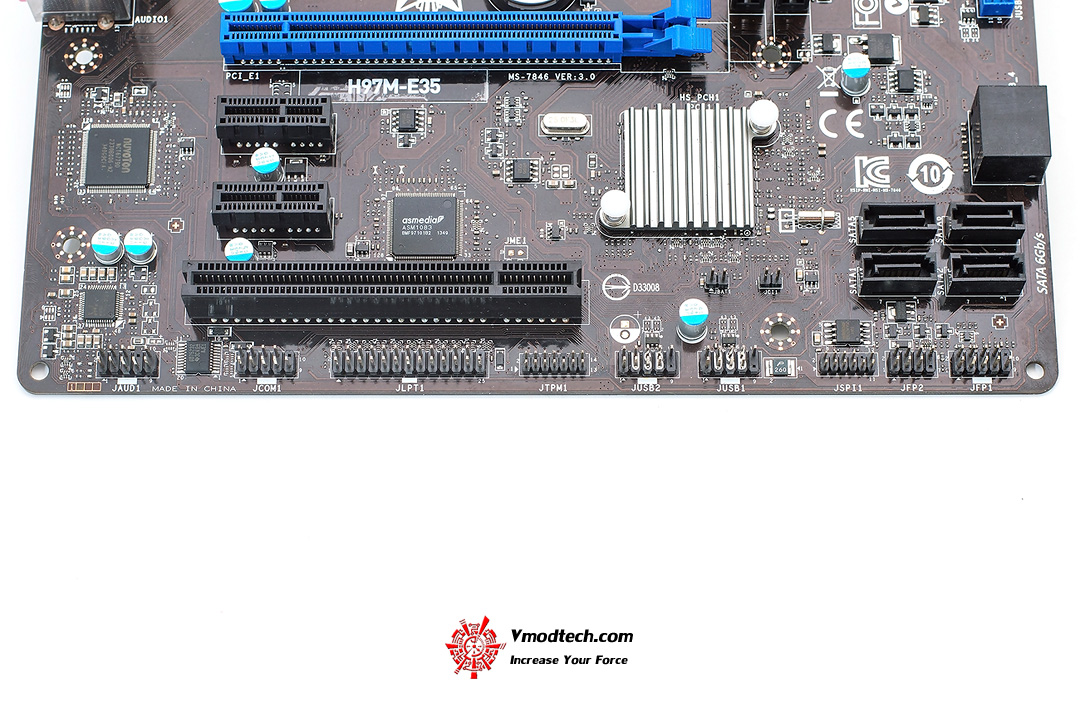

ด้านล่างสุดก็เป็นที่อยู่ของช่องเชื่อมต่อทั่วๆไป มีอะไรบ้างก็ตามภาพครับ อิอิกำ

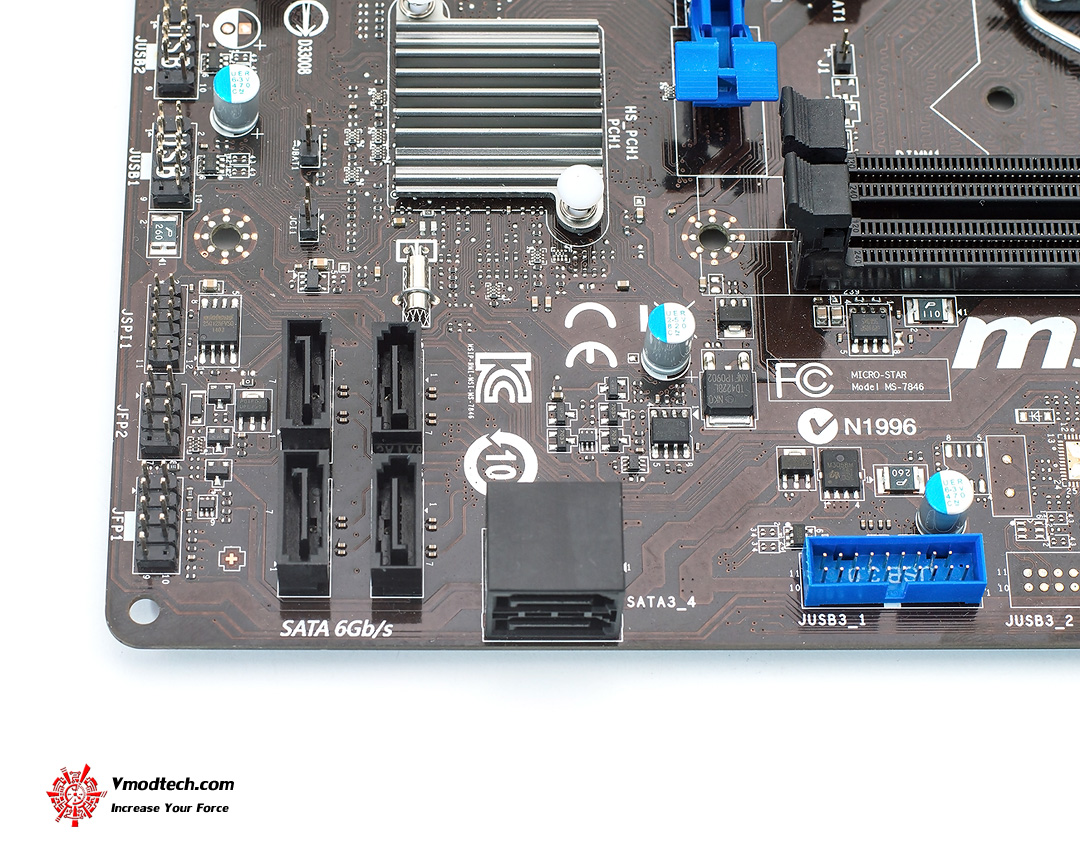

ในส่วนของ SATA ก็มีให้เลือกใช้ทั้งแนวตั้งแนวนอนครับ 6 x SATA 6Gb/s ports (SATA1~6)

ถัดไปขวามือที่เห็นสีน้ำเงินเป็นสล็อต USB 3.0 ครับ

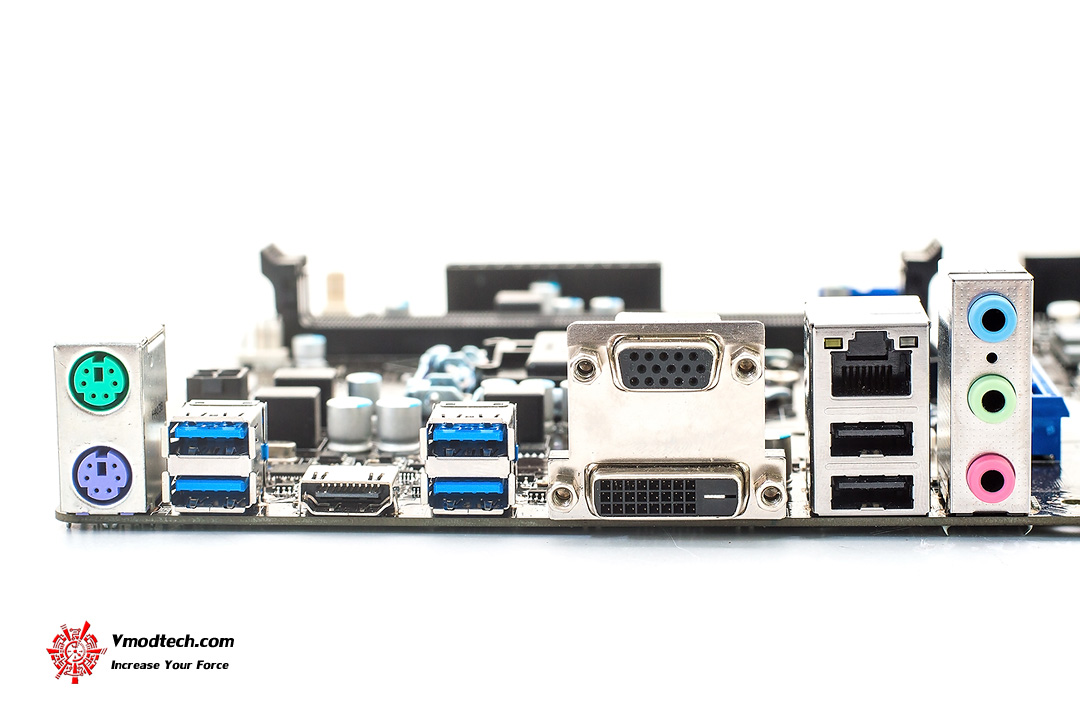

ช่องเชื่อมต่อเพียบครับครบทุกความต้องการ มี

- 1 x PS/2 keyboard port

- 1 x PS/2 mouse port

- 1 x VGA port

- 1 x DVI-D port

- 1 x HDMI port

- 4 x USB 3.0 ports

- 2 x USB 2.0 ports

- 1 x LAN (RJ45) port

- 3 x audio jacks

.

ดูหน้าตารายละเอียดต่างๆกันพอสมควรแล้ว คลิ๊กหน้าต่อไปชมความแรงกันได้เลยครับ
