ENMSI K9A2 CF : ขุมพลัง790X ในราคา3,XXXบาท!!!
| Share | Tweet |
สวัสดีครับเพื่อนสมาชิก VMODTECH กลับมาเจอกันอีกครั้งหลังเทศกาลตรุษจีนวันนี้มีโปรดักจากทาง MSI ที่น่าสนใจมารีวิวให้ชมกันอีกแล้ว เจ้าโปรดักที่ว่านั่นก็คือ MSI K9A2 CF เป็นเมนบอร์ดซอคเก็ท AM2+ สีแดงสดใสมาในชิปเซท790X SB600ราคาเบาๆแต่เรื่องประสิทธิภาพจะเป็นยังไง ร้อนแรงแค่ไหนมาชมกันครับ
MSI K9A2 CF
Specifications
| CPU | AMD® Phenom/Athlon/Sempron CPU. Please refer to CPU Support for compatible CPU; the above description is for reference only. |
| FSB | HyperTransport 3.0 supporting speed up to 2600MHz - AM2 CPU supports HyperTransport 1.0 - AM2+ CPU supports HyperTransport 3.0 |
| Chipset | AMD® 790X and SB600 Chipset |
| Main Memory | Supports Dual DDR II 533/667/800/1066(only for AM2+) - 4 DDRII DIMMs (240pin / 1.8V) - Supports a maximum memory size up to 8GB. |
| Slots | 1 mazarine PCI Express x16 slot with x16 operation (PCI Express Bus SPEC V1.0a compliant) |
| On-Board IDE | One IDE port by AMD® SB600 - Supports Ultra DMA 66/100/133 mode - Supports PIO, Bus Master operation mode - Can connect up to two IDE devices |
| On-Board SATA | 4 SATA II (1~4) ports by AMD® SB600 - Supports storage and data transfers at up to 300 MB/s |
| RAID Function | - SATA II 1~4 support RAID 0, 1 and 0+1 mode by AMD® SB600 |
| Audio | Chipset integrated by Realtek® ALC888 - Flexible 8-channel audio with jack sensing - Compliant with Azalia 1.0 Spec |
| LAN | Realtek PCI-E GbLAN controller 8111B - Integrated Fast Ethernet MAC and PHY in single chip - Supports 10Mb/s, 100Mb/s and 1000Mb/s - Compliance with PCI-Express Bus specification v1.0a |
| Internal I/O Connectors | - ATX 24-pin power connector - ATX 4-pin 12V CPU power connector - CPU / System x 2 FAN connectors - CD-in connector - Front panel audio connector - Front panel connector - Chassis intrusion switch connector - 3 x USB 2.0 connector support additional 6 ports - 1 x Floppy disk drive connector - 4 x Serial ATA II connectors - 1 x ATA133 HD connectors - Clear CMOS jumper |
| Back Panel I/O Ports | - 1 x PS/2 keyboard - 1 x PS/2 mouse - 1 x Serial port - 1 x 6 in 1 audio jack - 4 x USB 2.0 ports - 1 x RJ45 LAN jack |
| Dimension | 30.5cm(L) x 22.0cm(W) ATX Form Factor |
| Product Accessories |
BOARD LAYOUT&BUNDLE
มาในPCBสีแดงสด สลอตแรมสีจี๊ดจ๊าดดูดีเลยนะเนี่ย ส่วยซิงก์ระบายความร้อนดูธรรมดาไปหน่อยมั๊ย? อันนี้ก็ต้องบอกไว้เลยว่ามันเย็นครับเจ้าชิปAMDเนี่ย ซิงก์แค่นี้ก็เพียงพอแล้ว เห็นเป็นเมนบอร์ดราคาประหยัดแต่ยังใส่ใจให้METAL CAPAมาทั้งบอร์ดเลยนะเนี่ย แหล่มๆ
ส่วนที่ดูจะน่าเป็นห่วงคงเป็นภาคจ่ายไฟนี่ละครับ สงสัยลืมใส่ซิงก์ระบายความร้อนมาให้..55 แต่ก็เข้าใจนะครับว่าเป็นเมนบอร์ดรุ่นรองๆ ตรงส่วนภาคจ่ายไฟของบอร์ด790ที่เคยผ่านมือมามันค่อนข้างมีอาการตัวร้อนเหมือนกันหมดเลย ยังไงหาซิงก์มาแปะพัดลมมาเป่าไว้หน่อยก็ดีนะครับ มันจะได้อยู่รับใช้เราไปนานๆ ในการทดสอบครั้งนี้ผมก็ได้หามาแปะเอาไว้เหมือนกัน เพื่อความทนและเสถียร..อิอิ
BIOS Features

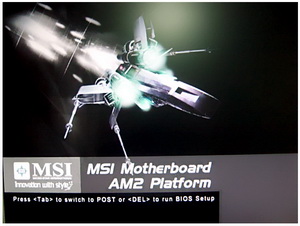

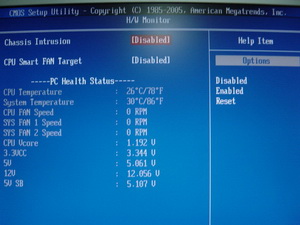

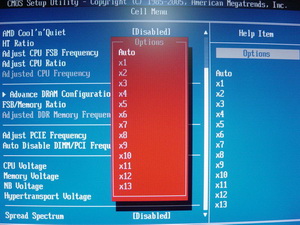

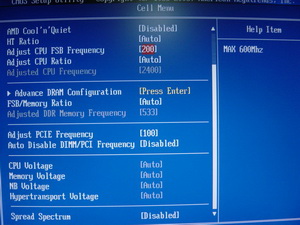

หน้าตาของ POST Screen และ Cell Menu ส่วนสำคัญที่ใช้ในการโอเวอร์คลอค
- FSB frequencyมีให้เลือกปรับได้ตั้งแต่200-600MHz โอ๊วจ๊อดมันเยอะมากเลยนะเนี่ย..อิอิ
- PCIE Frequency มีให้ปรับ100-150MHz เลือกเอาตามชอบใจเลยครับแต่ผมปรับแค่100-101 ก็พอแล้วกลัวแรงแล้วเบรคไม่อยู่..อิอิ
- HT Ratio ก็มีให้ปรับตามใจชอบเลยครับปรับจนทะลุ2000กว่ามันก็ยังเล่นได้เหมือนไม่มีอะไรเกิดขึ้นเลย ไม่เหมือนซีพียูเมนบอร์ดยุคเก่าๆ
- ส่วนการปรับตั้งค่าไฟต่างๆ จากที่ลองเล่นดูแล้ว โดยเริ่มจากAUTO จาก1.192v พอผมลากบัสได้ขึ้นไปจนเลย300ไปหยุดที่400MHz ค่าไฟAUTOที่ว่านี่จะเปลี่ยนเป็น1.44 ให้เองเลย ช่างแสนรู้จริงๆเลยครับ สำหรับLE-1620ตัวที่ทดสอบนี้สามารถปรับไฟได้สูงสุดจากเมนบอร์ดตัวนี้ก็คือ1.48v โดยที่เมนูในไบออสสามารถปรับได้ตั้งแต่AUTO-1.7v จึงเกิดความสงสัย เลยลองเอา5000+BEมาใส่ดู ปรากฏว่าสามารถปรับไฟ เพิ่มขึ้นไปได้อีก คงน่าจะสรุปได้ว่ามันผันแปรไปตามซีพียูที่เราๆใช้นั่นเอง..ฉลาดมากมาย - -”

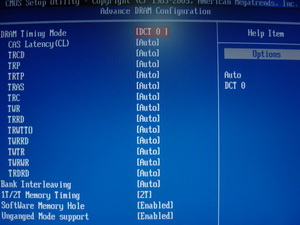

ไฟแรมมีมาให้อย่างจุใจ 1.8-2.9v. แค่นี้แรมสุดที่รักก็กลับบ้านเก่าได้แล้วครับ คอนฟิกแรมก็มีมาให้อย่างจุใจ ต้องการฟิตๆหรือหลวมๆก็เลือกกันตามชอบนะครับ

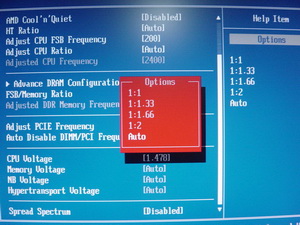

อัตราทดต่างๆ มีมาให้เลือกใช้ แรมไก่กาก็เลือกทดกันได้ตามสะดวกครับไม่ต้องแรมเทพก็เล่นได้สบาย..อิอิ ทดขึ้นลงได้แบบนี้สิครับผมชอบ

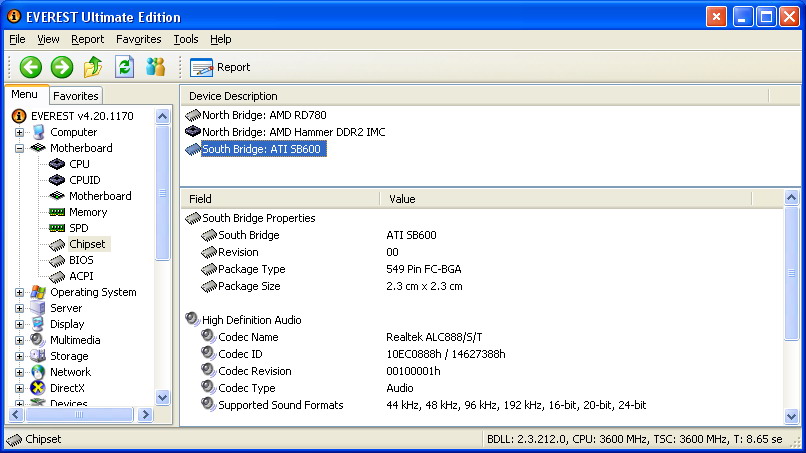

ลองเปิดเช็คดูซักนิด โปรแกรมยังไม่รู้จักเมนบอร์ดซะงั้น สงสัยโปรแกรมผมจะเก่าไป - -”
System Test&Benchmarks Overclocked
มาถึงช่วงการทดสอบกันแล้วนะครับ วันนี้ผมยังคงทดสอบMSI K9A2 CFแบบสบายๆ เลือกใช้ซิงก์ลมเหมือนเดิม ตั้งบัสและตัวคูณไว้ที่400×9=3600MHz แรมคิงส์ตันแวลู ถูกๆ1:1 Cl3 จริงๆสามารถเล่นไปได้ทะลุบัส400กว่าเลยครับ แต่ไม่เอาแล้วผมขี้เกียจ….555ล้อเล่นนนน ที่เอาแค่400เพราะเลขมันสวยดี
FSB400 3.6 CL3 All BENCHMARK PASSED!!!
| CPU | AMD® ATHLON LE-1620 |
| MAINBOARD | MSI K9A2 CF |
| MEMORY | KINGSTON VALUE(D9GMH) 1024×2 |
| VGA1 | XFX7900GS @600/1680 |
| VGA2 | MSI NX8800GT T2D512E ( DEFAULT) |
| HDD | SEAGATE SATA2 80GB |
| PSU | LIBERTY 400W |
| OS | WINDOWS XP PRO SP2 |
| COOLING | TUNIQUE TOWER |

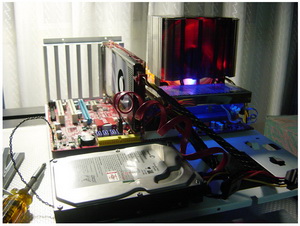

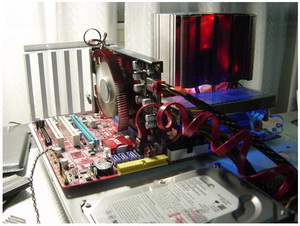

หน้าตาชุดทดสอบในครั้งนี้ สวยมั๊ยครับ ขอบคุณครับ การ์ดที่ใช้ในการทดสอบมี2ตัวนะครับตามตารางข้างบนเลยครับ มีแต่ของถูก+แรง ทั้งนั้นเลย..อิอิ

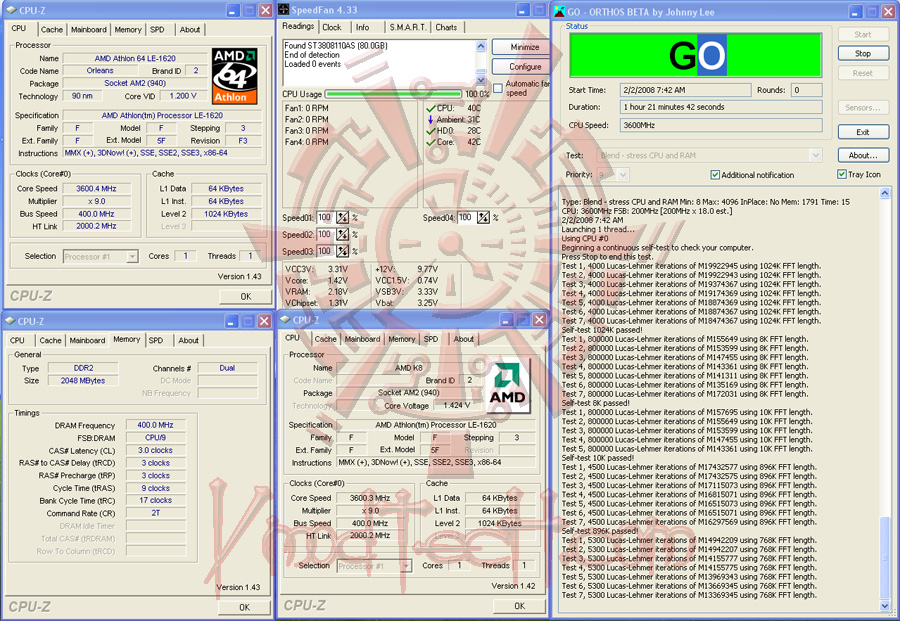

เปิดมาก็ORTHOSเลยชั่วโมงกว่าๆพอมั๊ยครับ แม้จะเป็นซีพียูคอร์เดี่ยวแต่มาสามารถทำงาน2อย่างได้พร้อมกันนนะครับ เปิดORTHOSแล้วก็นั่งจิบกาแฟอ่าน นสพ.ตอนเช้าไปด้วย^^” มุขแป่กๆครับ..อิอิ ก็ไม่มีไรครับที่เปิดมาหน้านี้เพื่อจะบอกว่าcpuz1.43มันอ่านค่าไฟจริงๆของบอร์ดตัวนี้ไม่ได้อัดไปยัน3.7ไฟ1.48Vมันก็จะโชว์ว่า1.2V อยู่นั่นละครับ(จริงๆดูเทพมากเลยนะเนี่ย..อิอิ) เลยต้องมาเปิดcpuzเวอร์ชั่น1.42 ให้ดูด้วยแค่นั้นละครับ
3,600MHz ORTHOS PASSED!!!
VARIETY TEST~

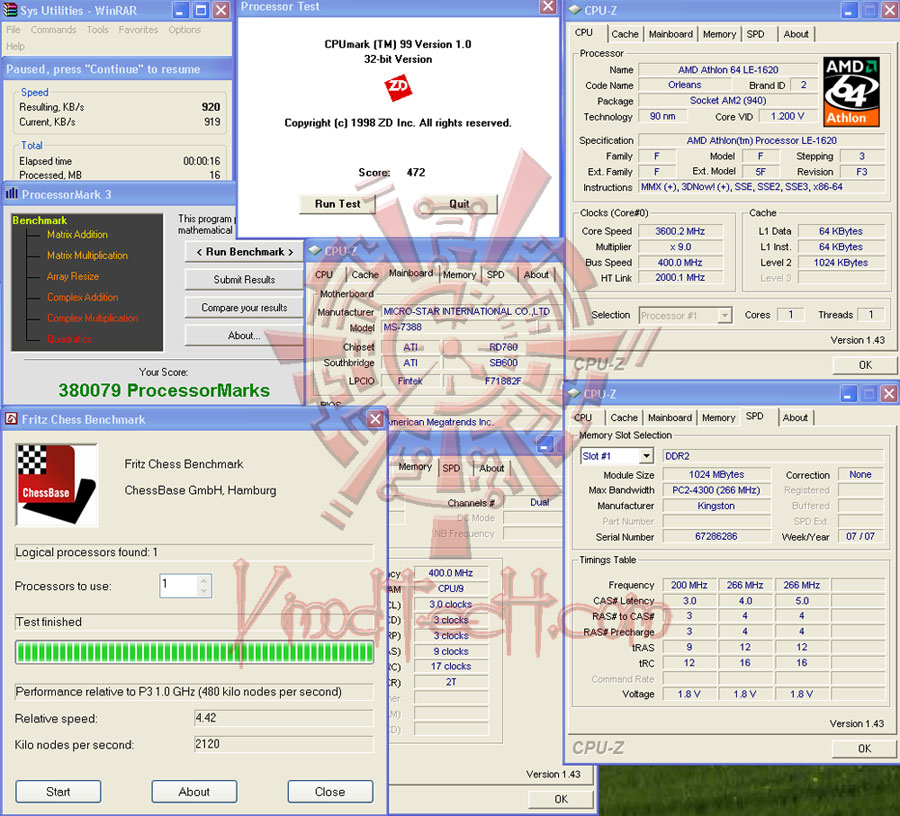

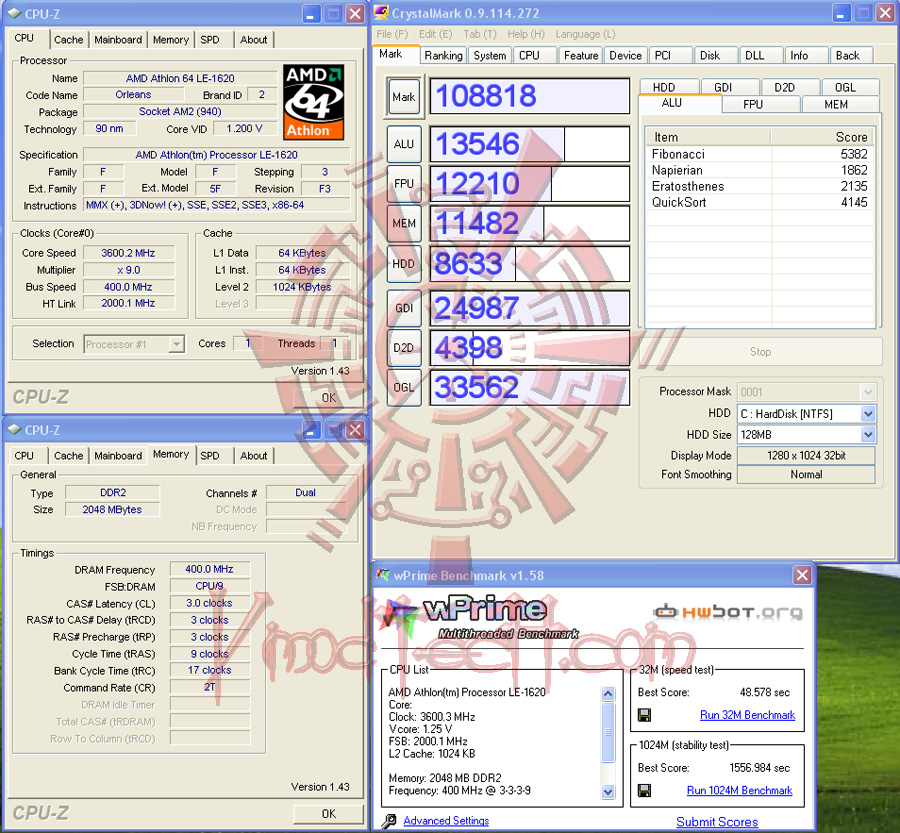

CRYSTALMARK&wPRIME

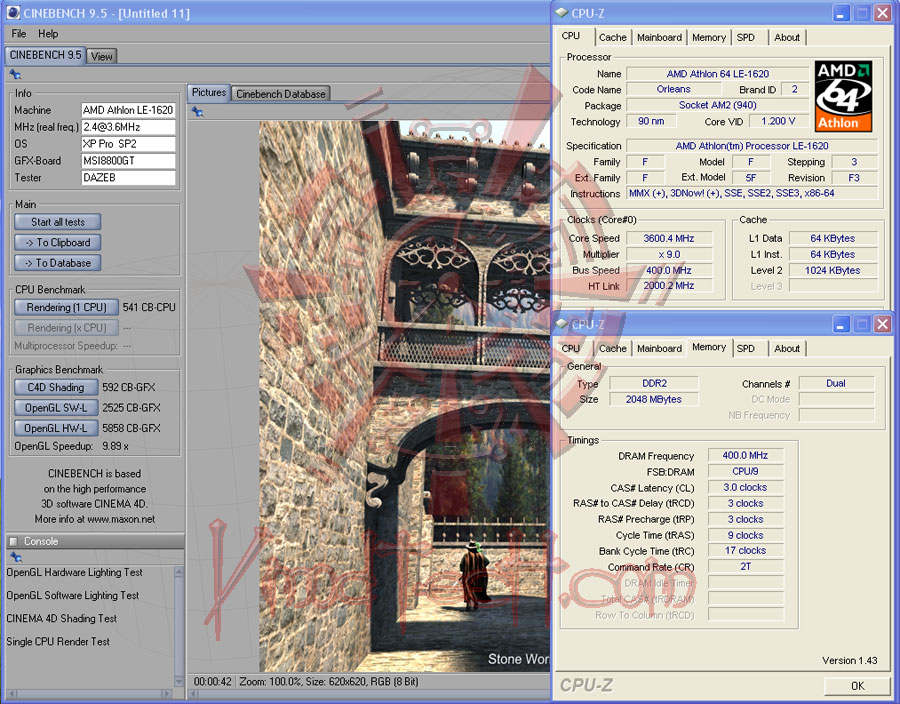

CINEBENCH9.5

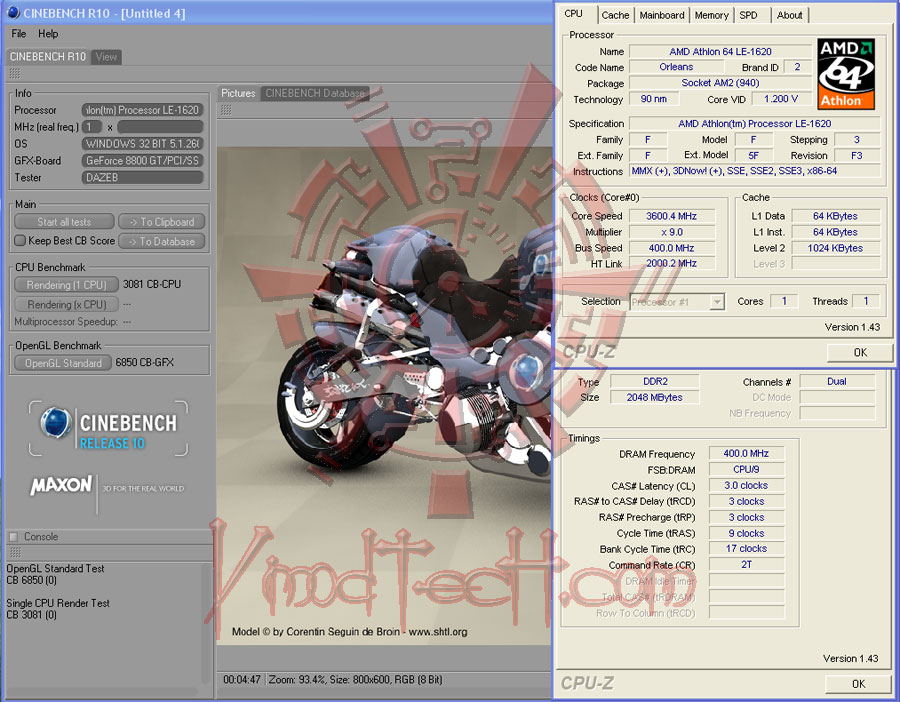

CINEBENCH R10

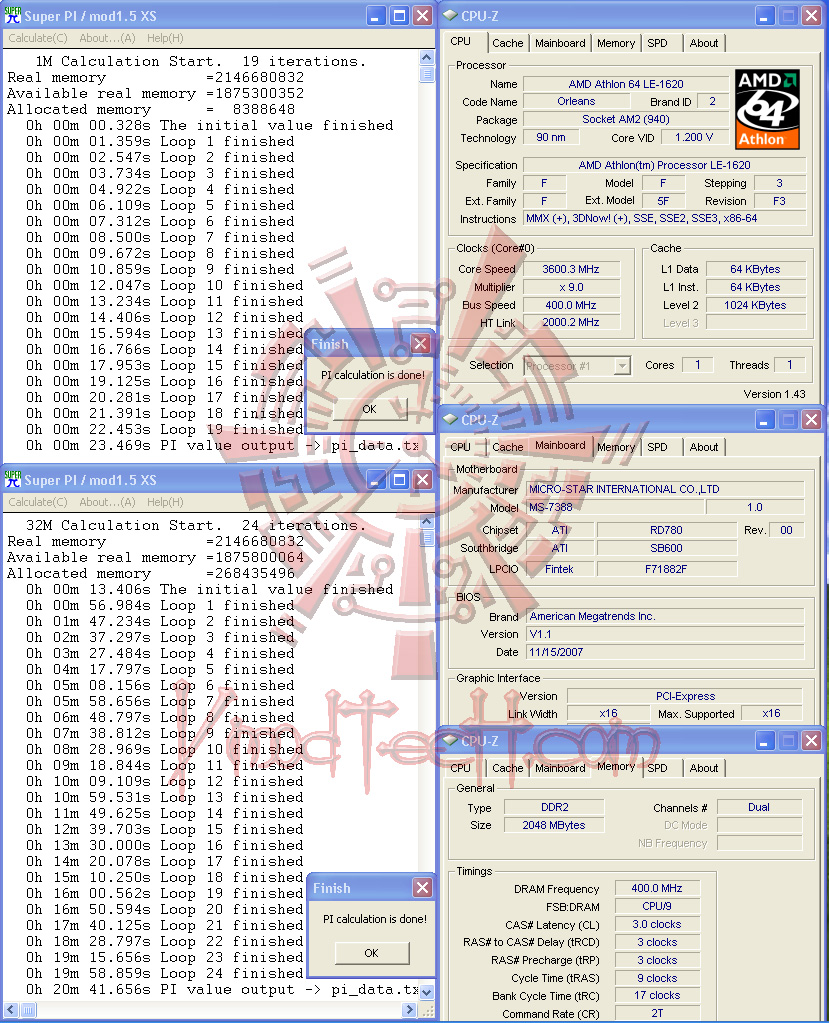

SUPERPI1M&32M

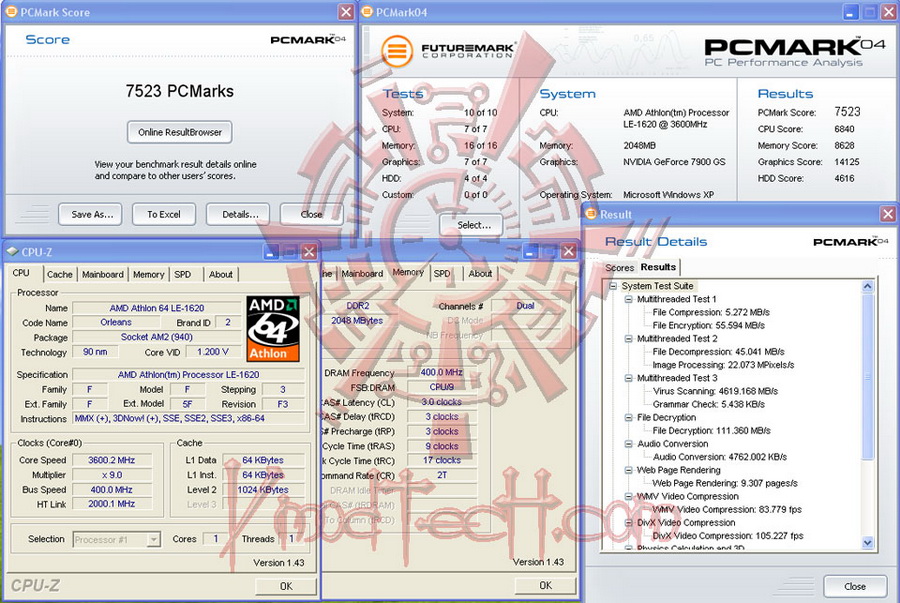

PCMARK04

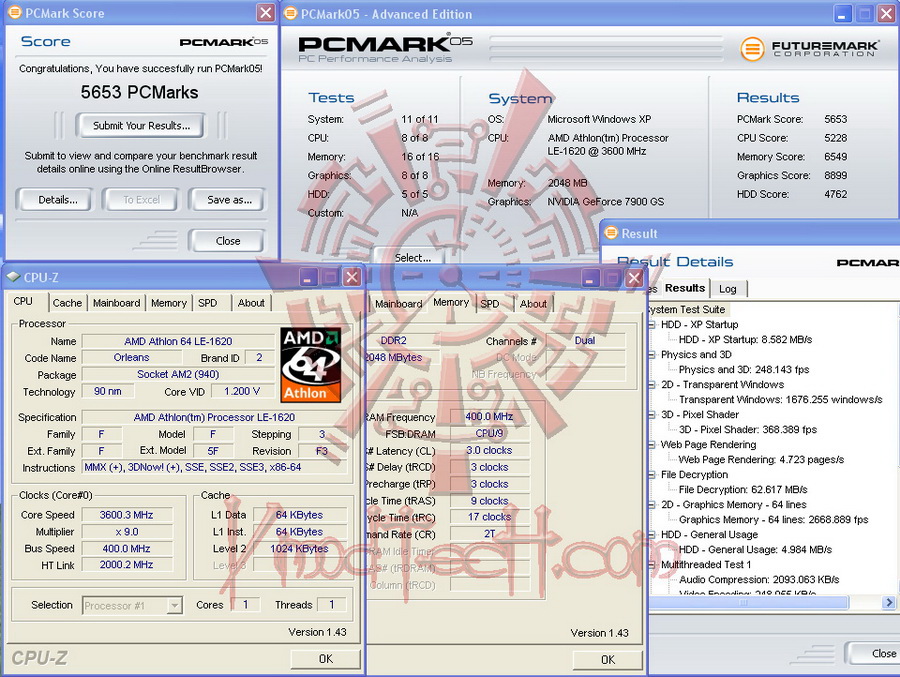

PCMARK05

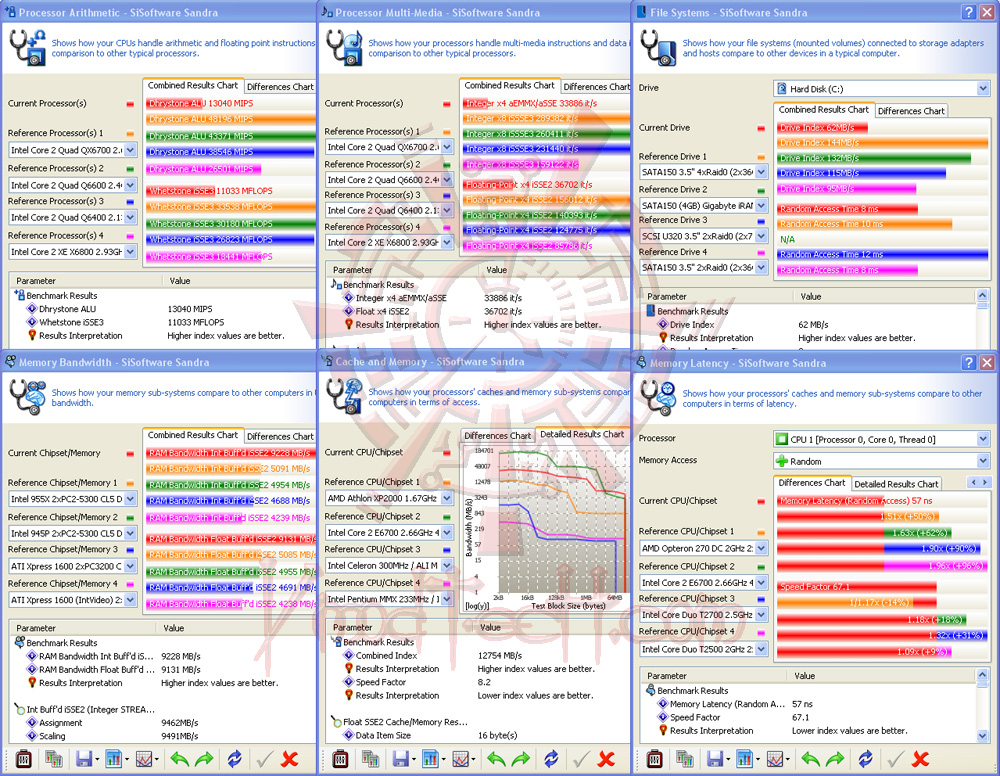

SANDRA Xl

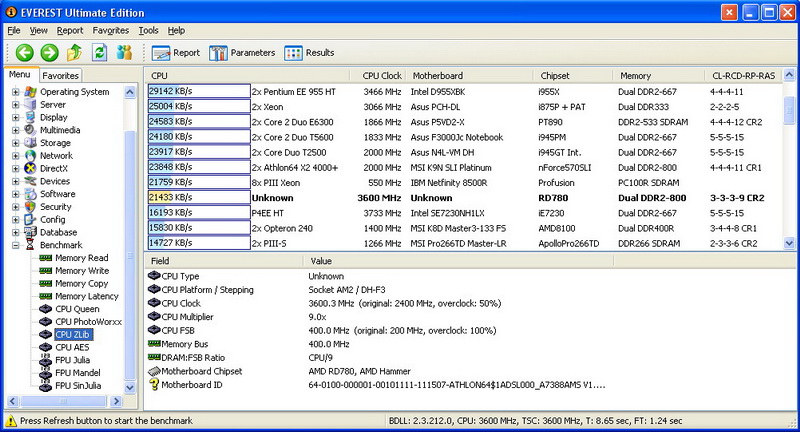

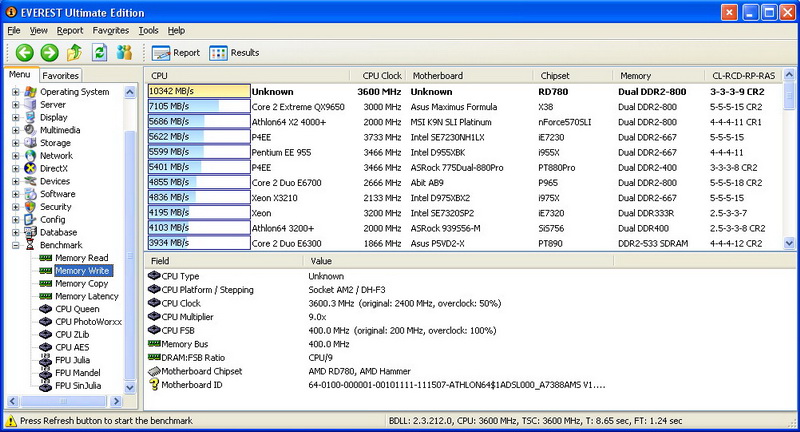

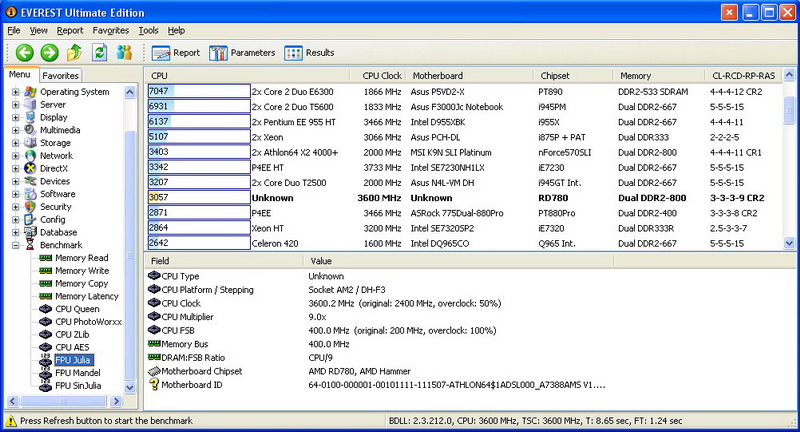

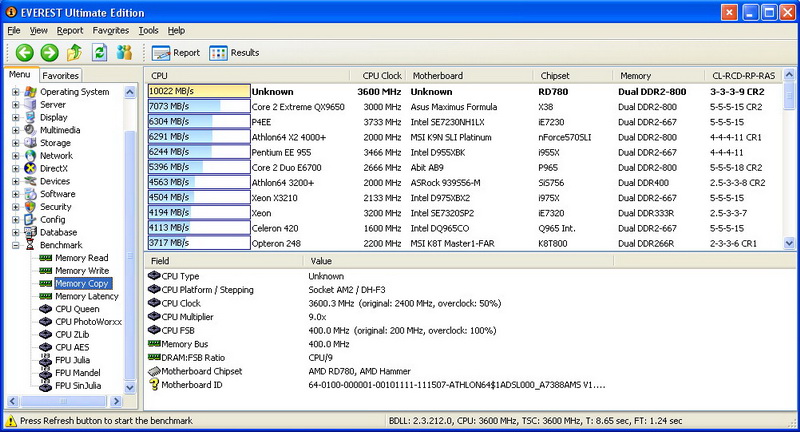

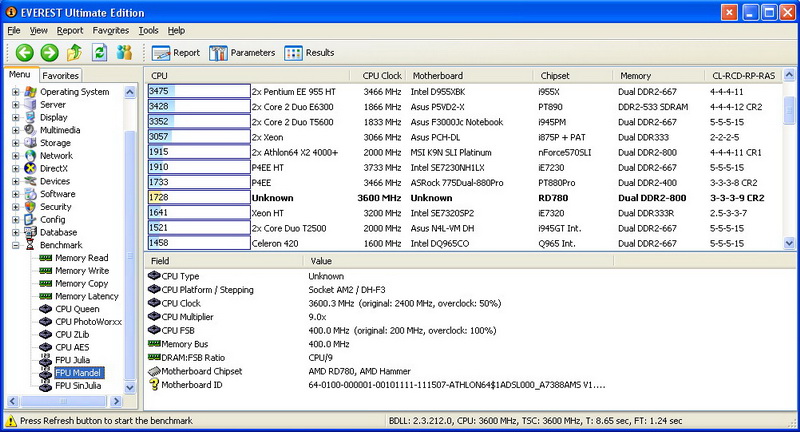

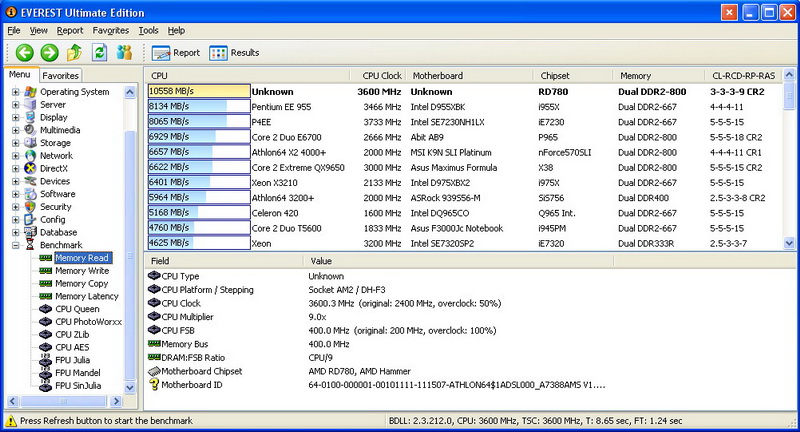

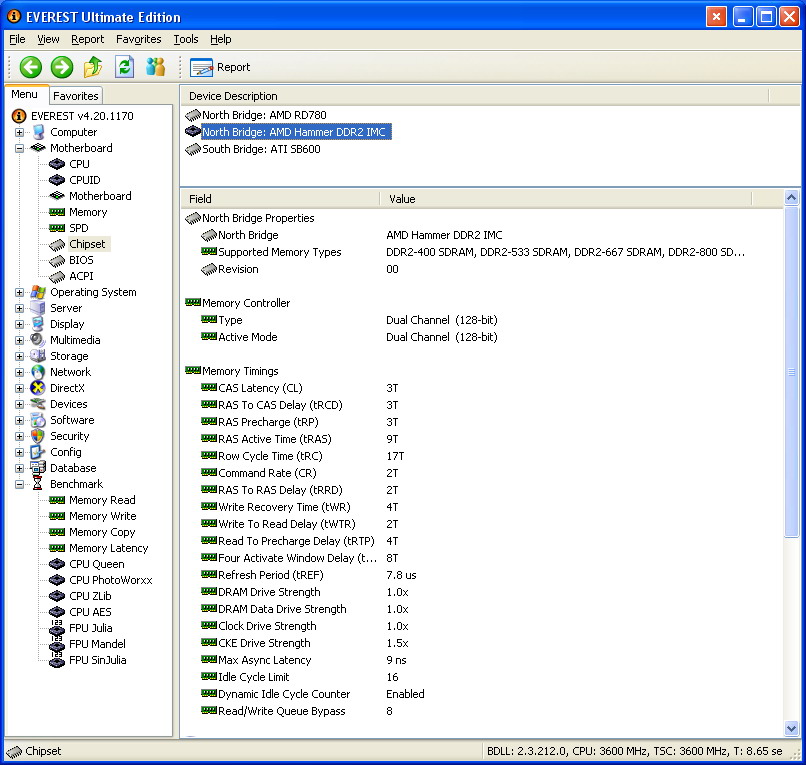

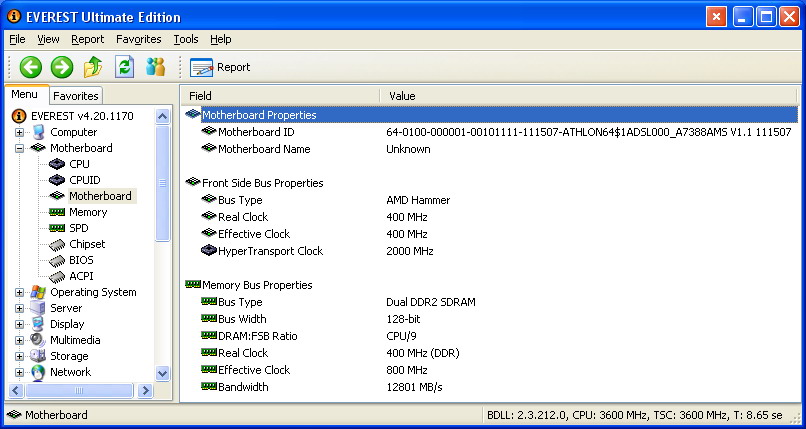

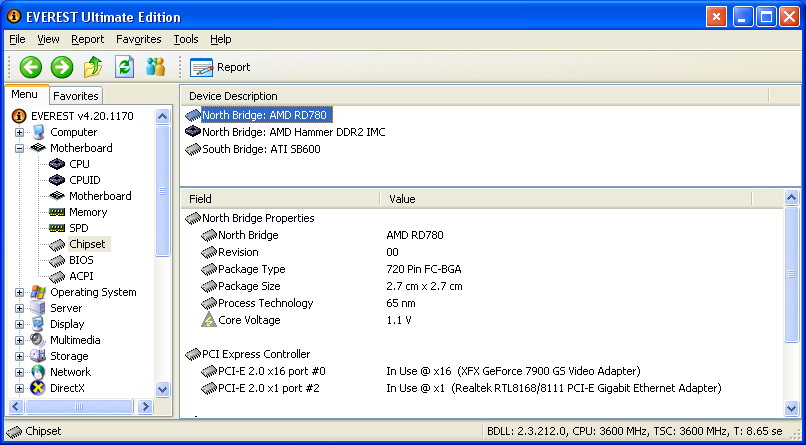

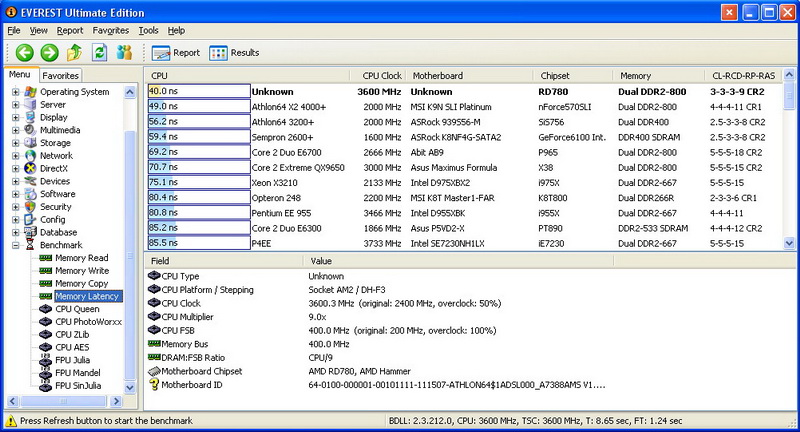

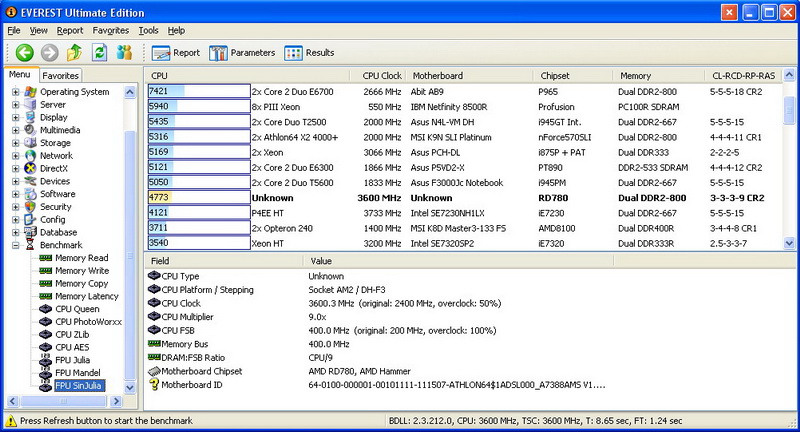

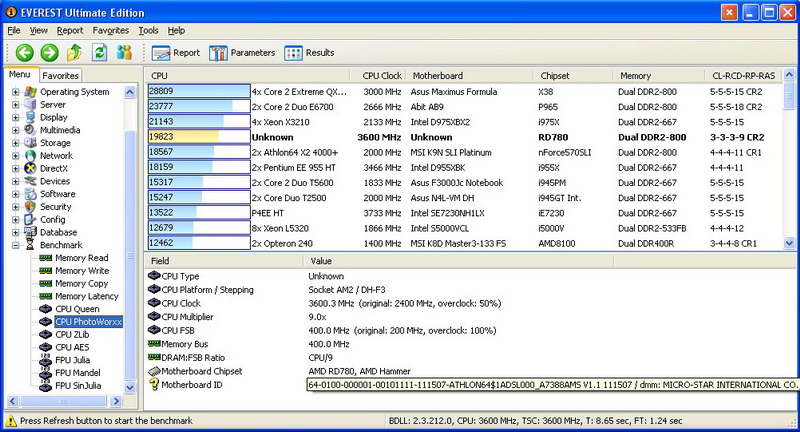

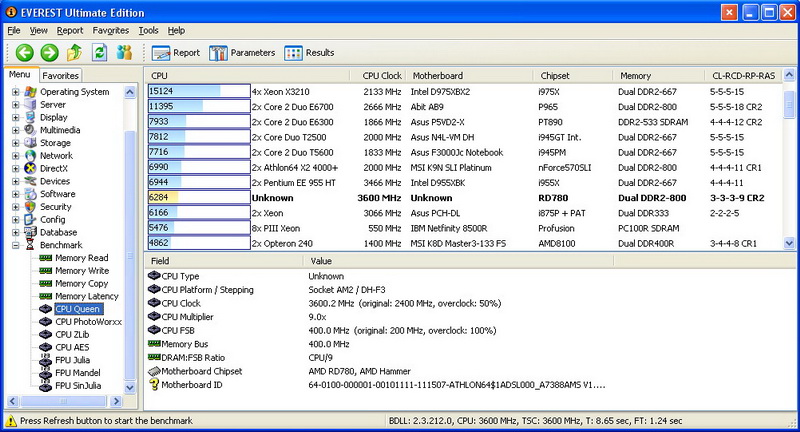

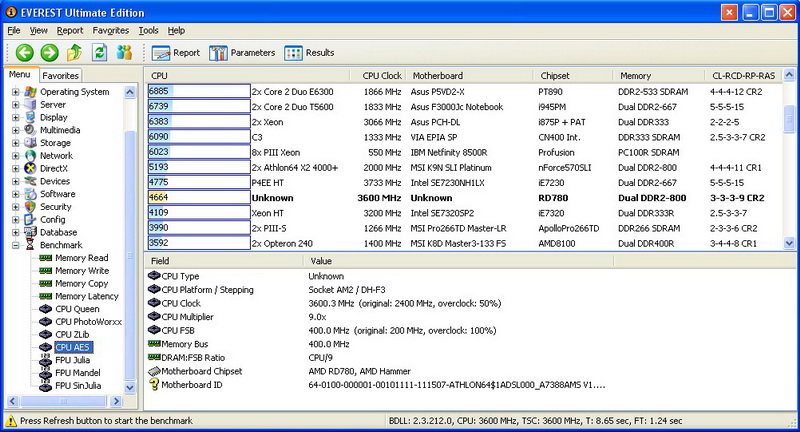

EVEREST ULTIMATE2007

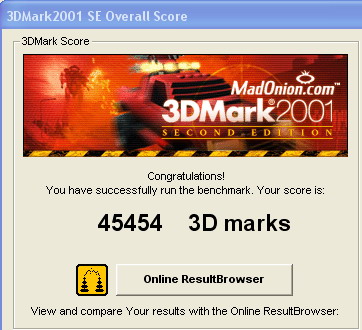

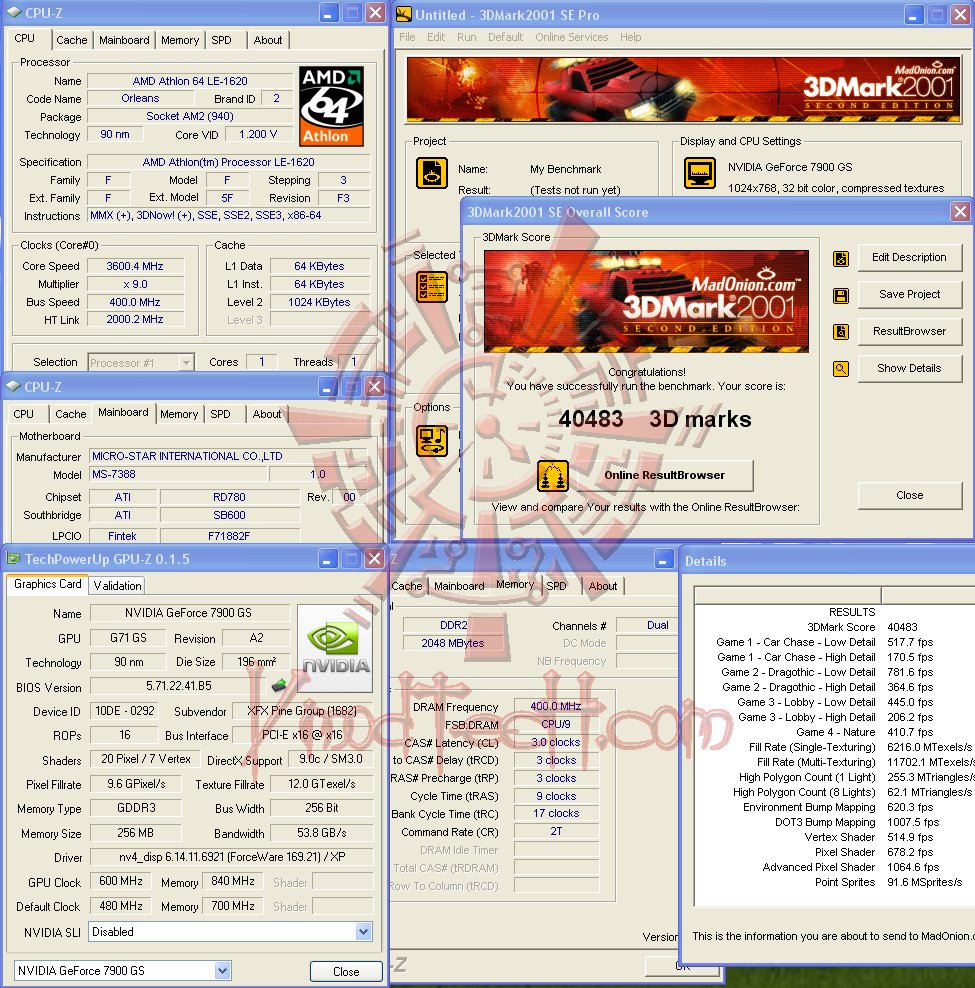

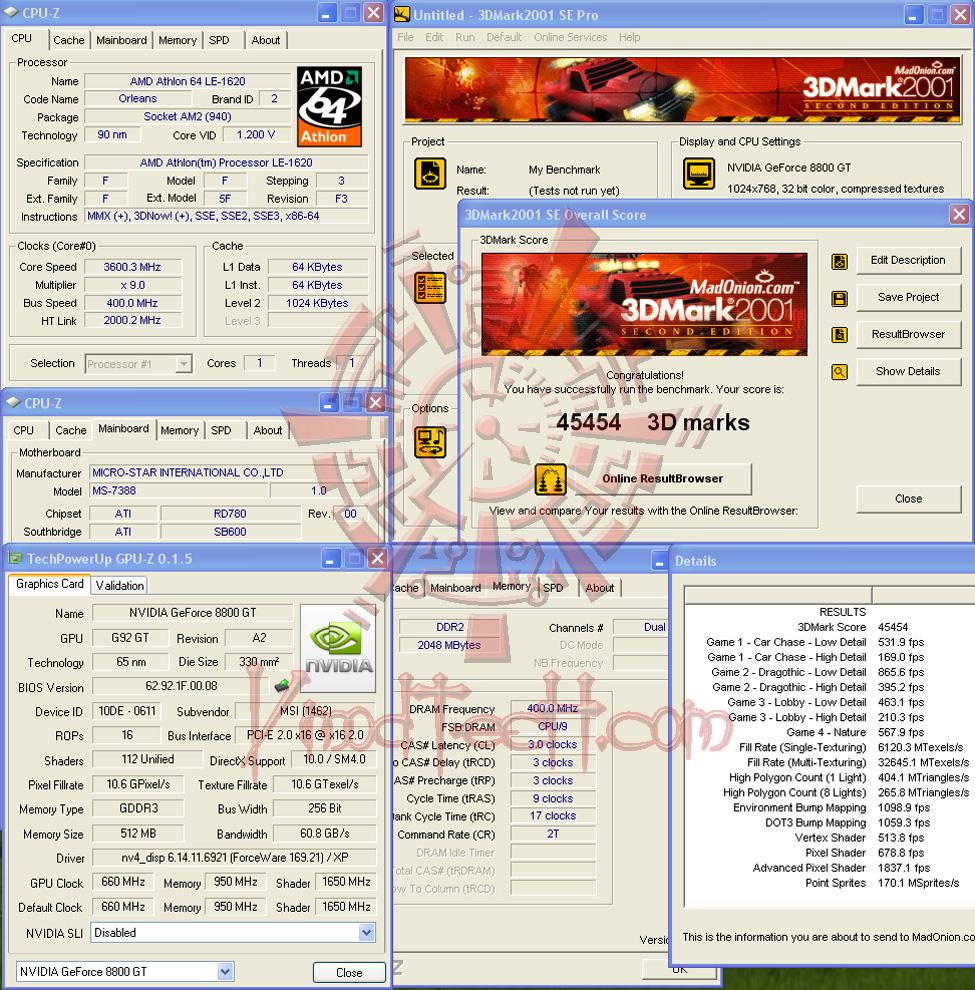

3DMark01 SE
XFX7900gs 600/1680 | MSI 8800GT Default |
 |  |
แรงใช้ได้เลยนะเนี่ย ทะลุ4หมื่นทั้งสองตัวเลย

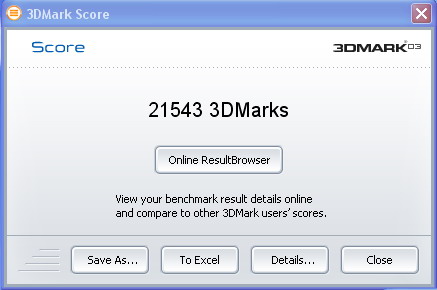

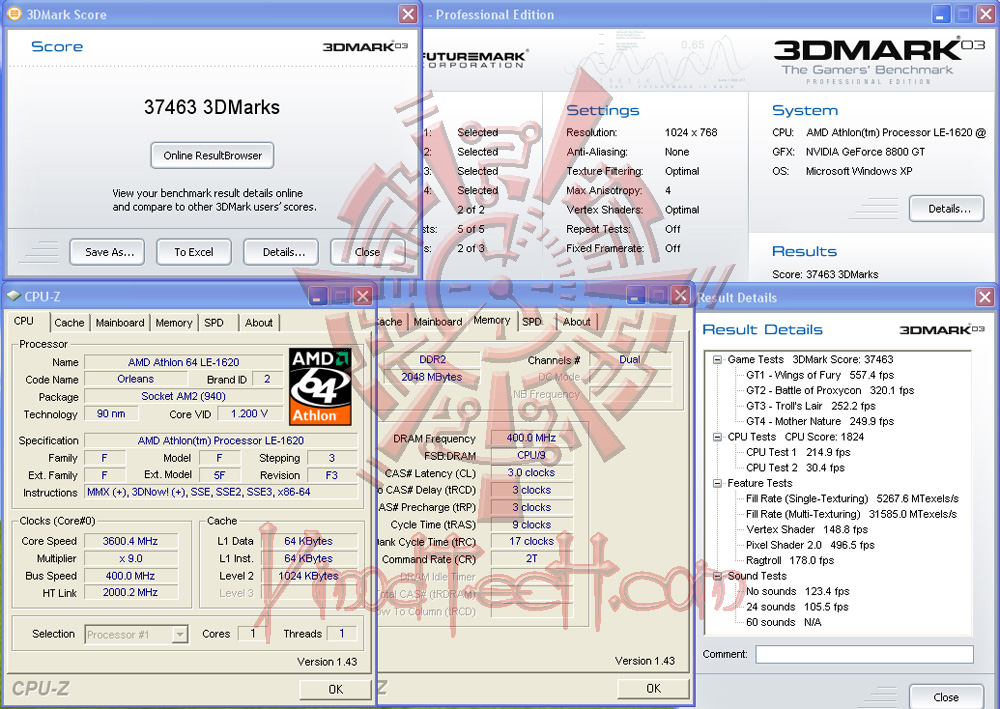

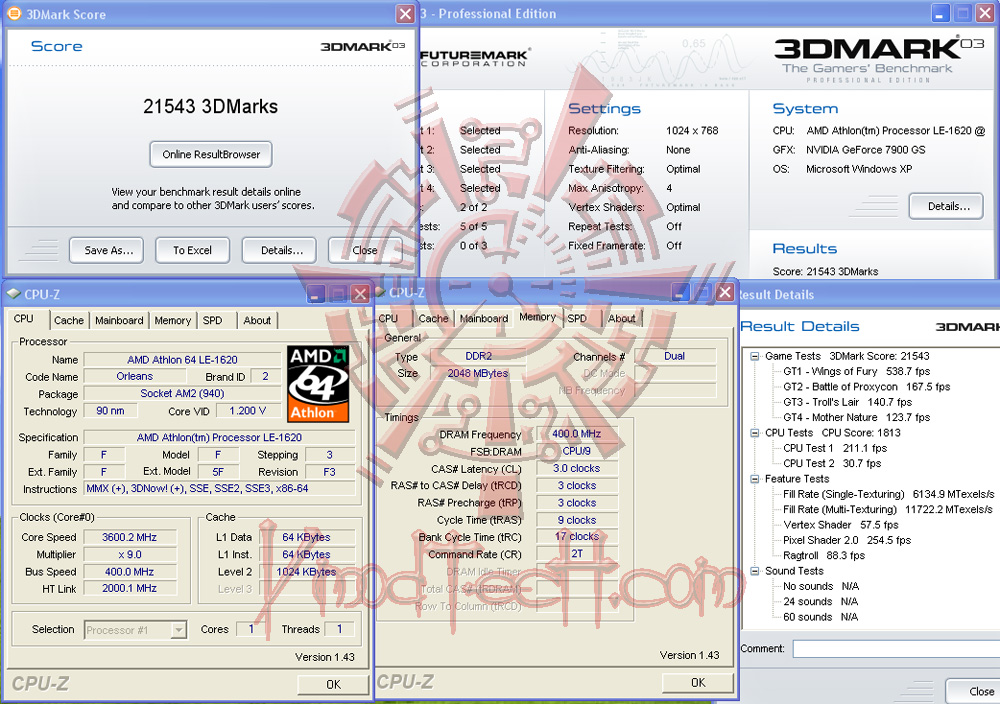

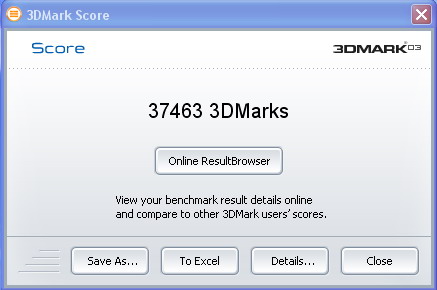

3DMark03
XFX7900gs 600/1680 | MSI 8800GT Default |
 |  |
หัวเดียวแค่นี้ก็แรงแล้ว

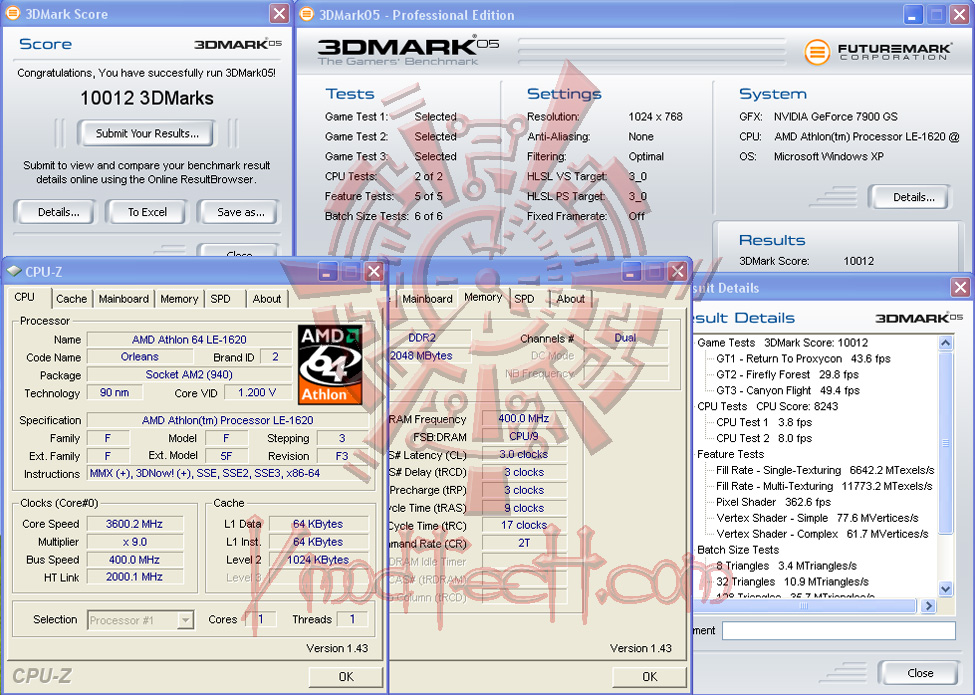

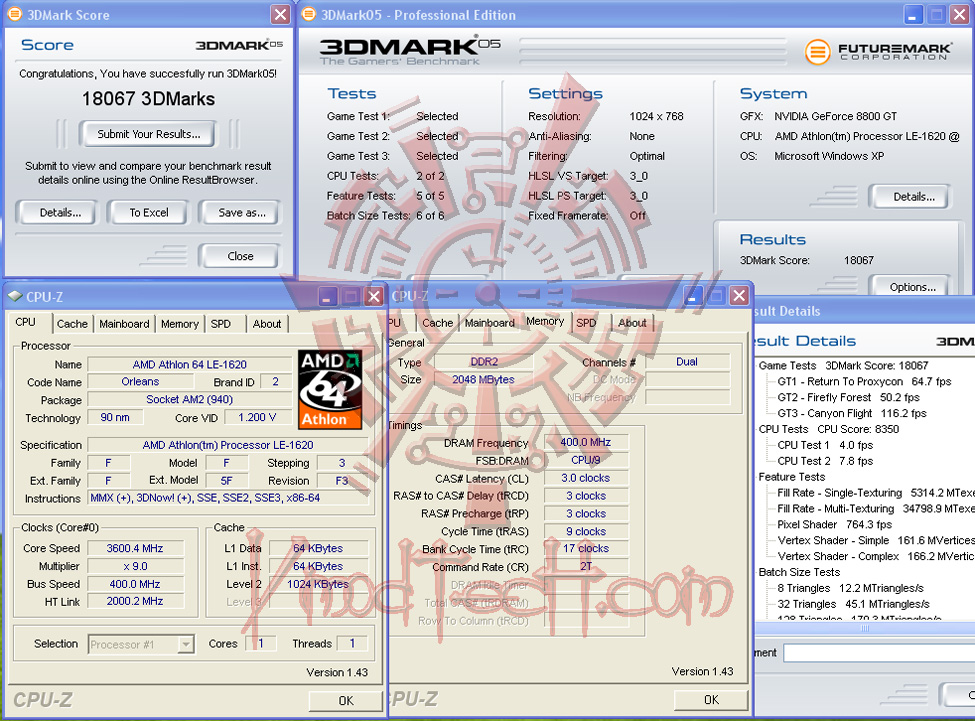

3DMark05
XFX7900gs 600/1680 | MSI 8800GT Default |
 |  |
การ์ดสองตัวนี้คะแนนมันทิ้งห่างกันเยอะพอดูเลยนะเนี่ย

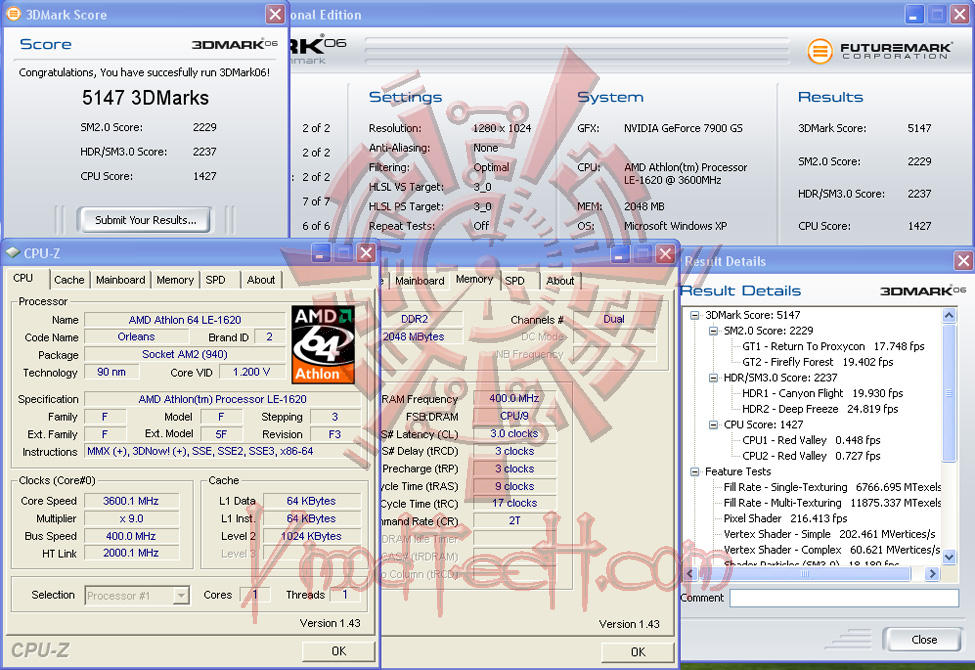

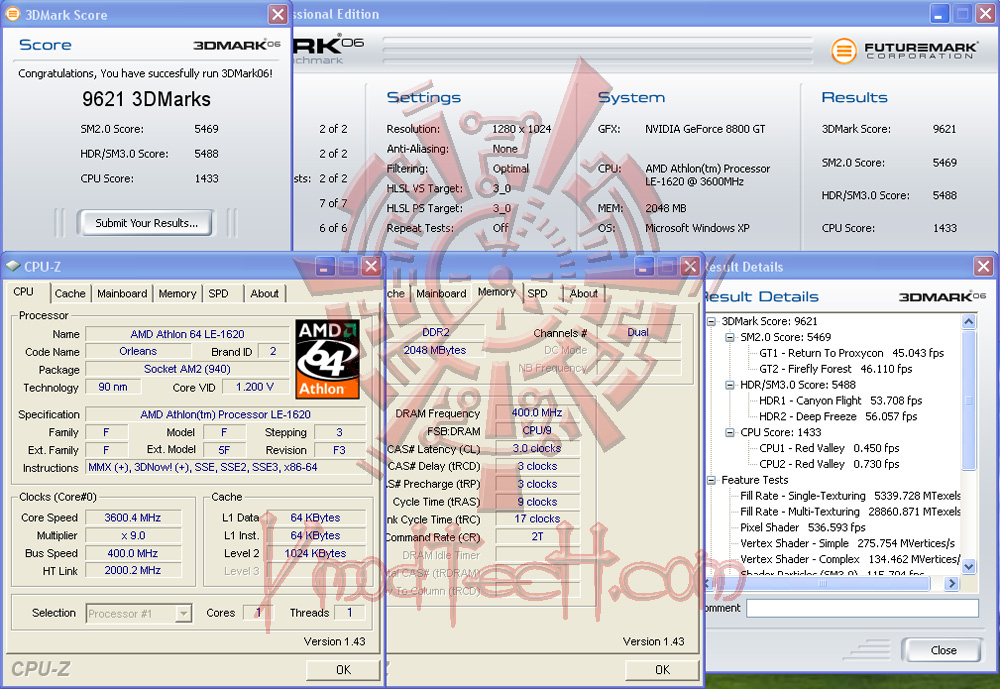

3DMark06
XFX7900gs 600/1680 | MSI 8800GT Default |
 |  |
รู้งี้อัดการ์ดอีกหน่อยดีกว่า

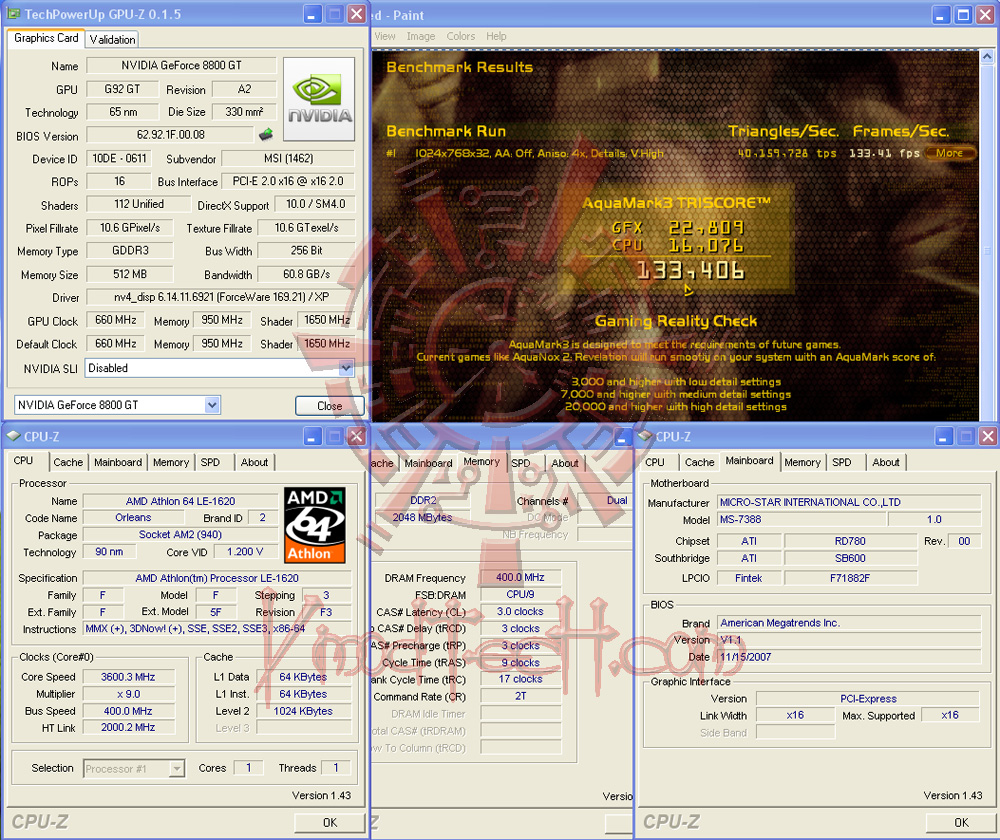

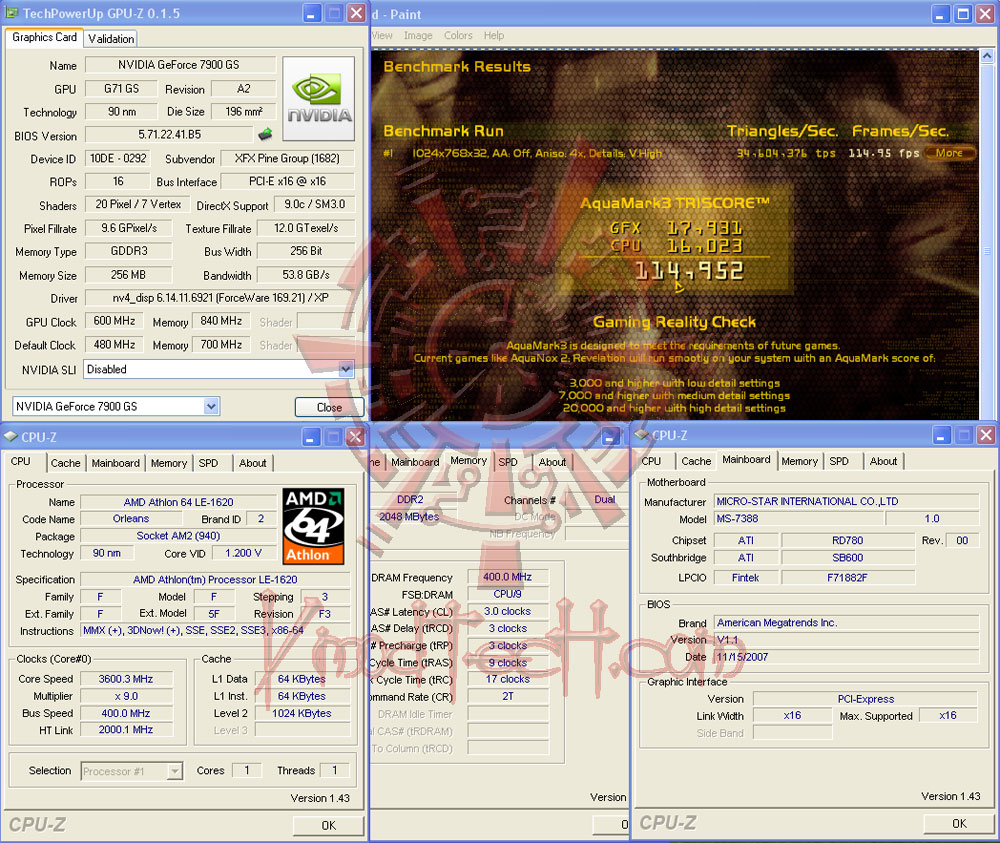

AquaMark3
XFX7900gs 600/1680 | MSI 8800GT Default |
 |  |
มาจนถึงตรงนี้น้ำตาไหลเลยครับ…

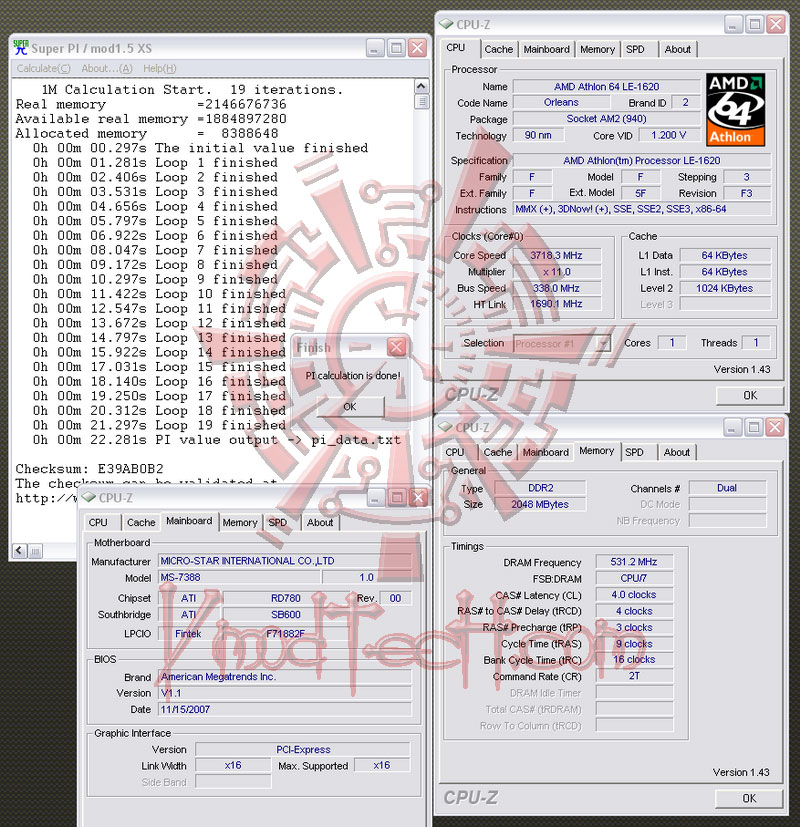

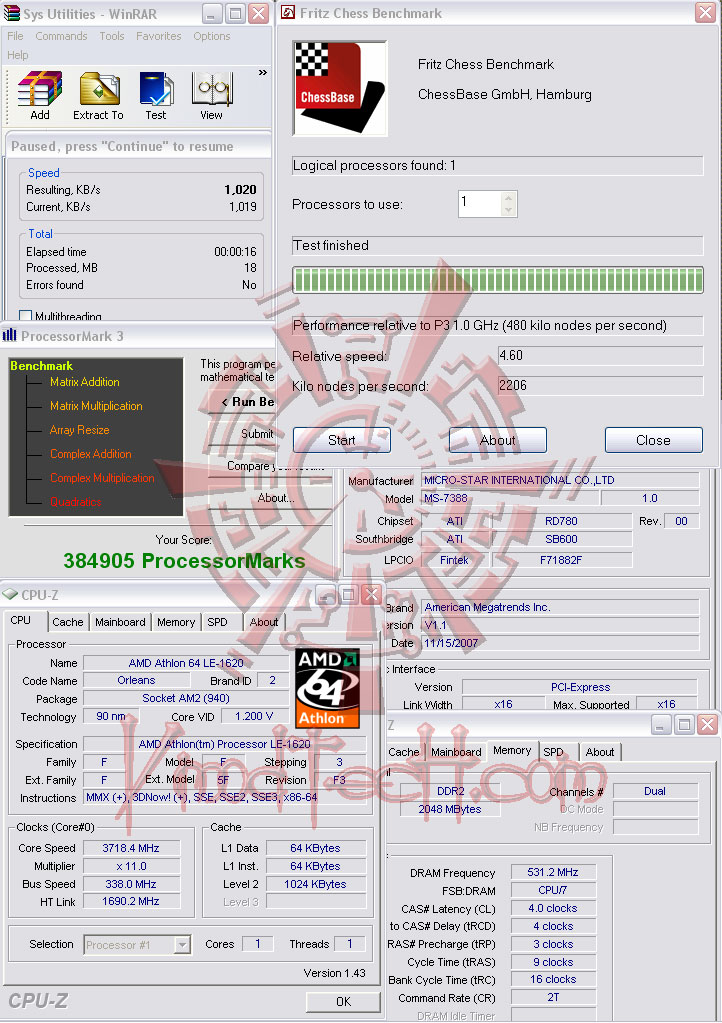

MAX BOOT 3,718MHz
แถมกันไว้เป็นน้ำจิ้มส่งท้ายครับกับซีพียูและเจ้าเมนบอร์ด MSI K9A2 CF ตัวนี้ สามารถบูทติดสูงสุดกับไฟเพียงแค่1.48v
ก็จบลงไปแล้วครับเป็น “ที่นี่ ที่แรก ก่อนใคร” 555 พิมพ์เองขำเองกับประโยคนี้คุ้นๆเคยได้ยินพ่อค้าแถวตลาดนัดเรียกให้ซื้อของเป็นประจำเลยขอยืมมาใช้บ้าง ทดสอบกันแบบรวดเดียวไม่มีสะดุด ลื่นสุดๆตามสไตล์ AMD เป็นยังไงกันบ้างครับ กับประสิทธิภาพที่เมนบอร์ดตัวนี้ที่ราคา3,7xx กว่าบาททำได้ ไม่ธรรมดาเลยใช่มั๊ยครับ อาจจะดูมีปัญหานิดหน่อยในเรื่องของการเพิ่มไฟvcoreที่ดูเหมือนว่าจะไม่อิสระเท่าที่ควร คิดว่าคงได้รับการแก้ไขในbiosตัวต่อๆไป จากบทความนี้ถ้ามีข้อมูลผิดพลาดขาดตกบกพร่องอะไรไปก็ขอภัยไว้ด้วยครับ ผมยังมือใหม่หัดขับครับ..อิอิ
การปรับแต่งของผมนี้อาจจะไม่ได้ทำให้ได้ประสิทธิภาพสูงที่สุด เพียงแต่ผมเลือกที่จะทำเพราะมันเข้ากันได้กับอุปกรณ์ที่ผมมีอยู่ก็แค่นั้นเองครับการจะเลือกใช้งานอุปกรณ์สักชิ้น เราต้องดูถึงความเหมาะสมในการใช้งาน เลือกใช้ของที่ลงตัวกันพอดีทั้งราคาและคุณภาพ แค่นี้ก็ได้ชื่อว่าซื้อด้วยสมอง ไม่ต้องใช้หัวใจไปเลือกซื้อแล้วครับ
ขอขอบคุณ
บริษัท ไมโครสตาร์(ประเทศไทย) จำกัด ที่เอื้อเมนบอร์ดMSI K9A2 CFในการทดสอบ
