MSI MAG B365M MORTAR REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 27/08/2019 01:03, 62,902 views / view in EnglishEN
«»
Share

MSI MAG B365M MORTAR Appearance

dsc 7752 MSI MAG B365M MORTAR REVIEW



มากันในกล่องสีดำคงเอกลักษณ์เอาไว้เหมือนเช่นเดิมครับ ด้านหน้ากล่องก็บอกชื่อรุ่นเมนบอร์ด MSI MAG B365M MORTAR ชิบเซ็ต B365 รุ่นใหม่ล่าสุดครับ

dsc 7773 MSI MAG B365M MORTAR REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

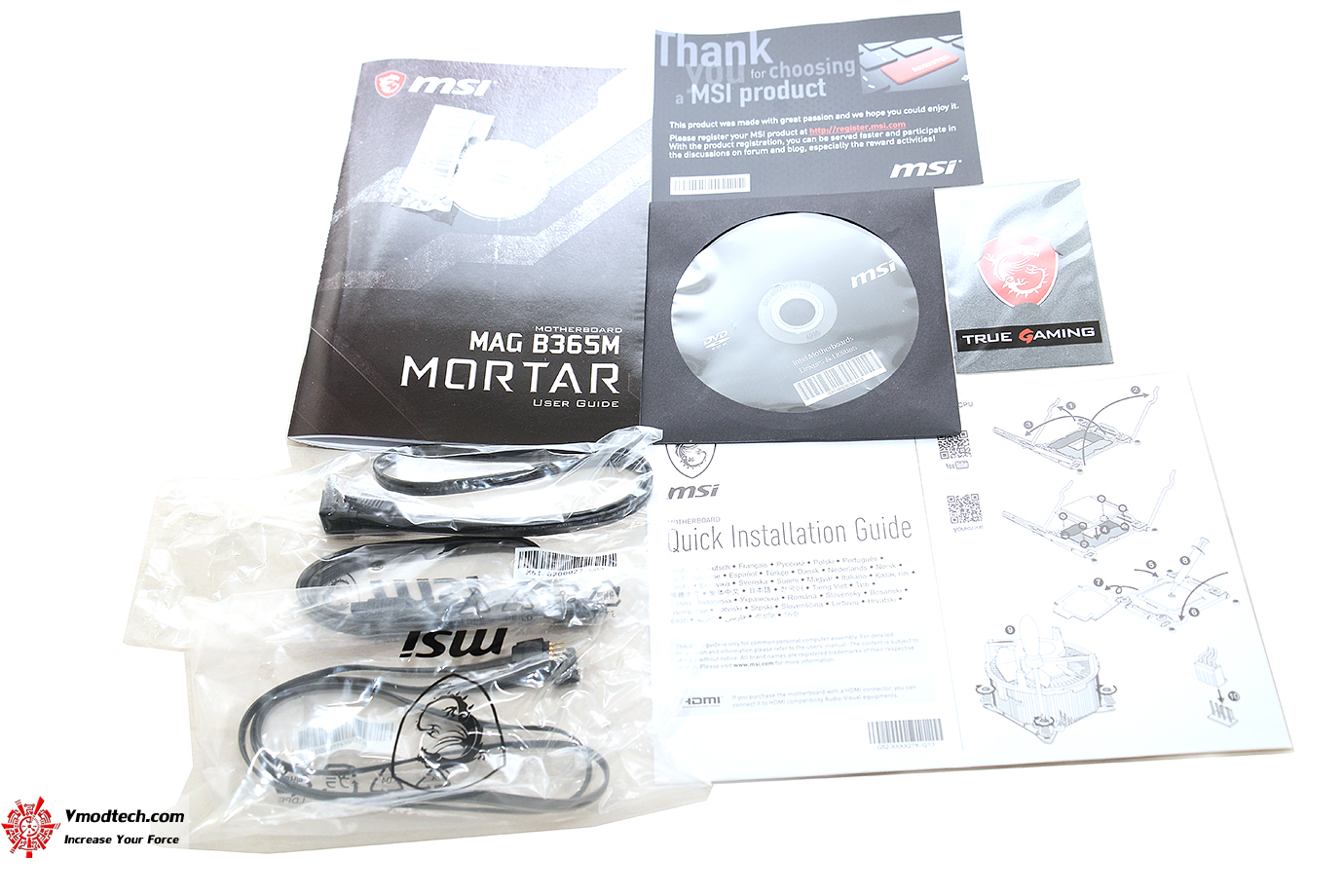

dsc 7790 MSI MAG B365M MORTAR REVIEW


อุปกรณ์ที่ให้มามี ตราโลโก้ MSI GAMING คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 และโค๊ดต่างๆครับ

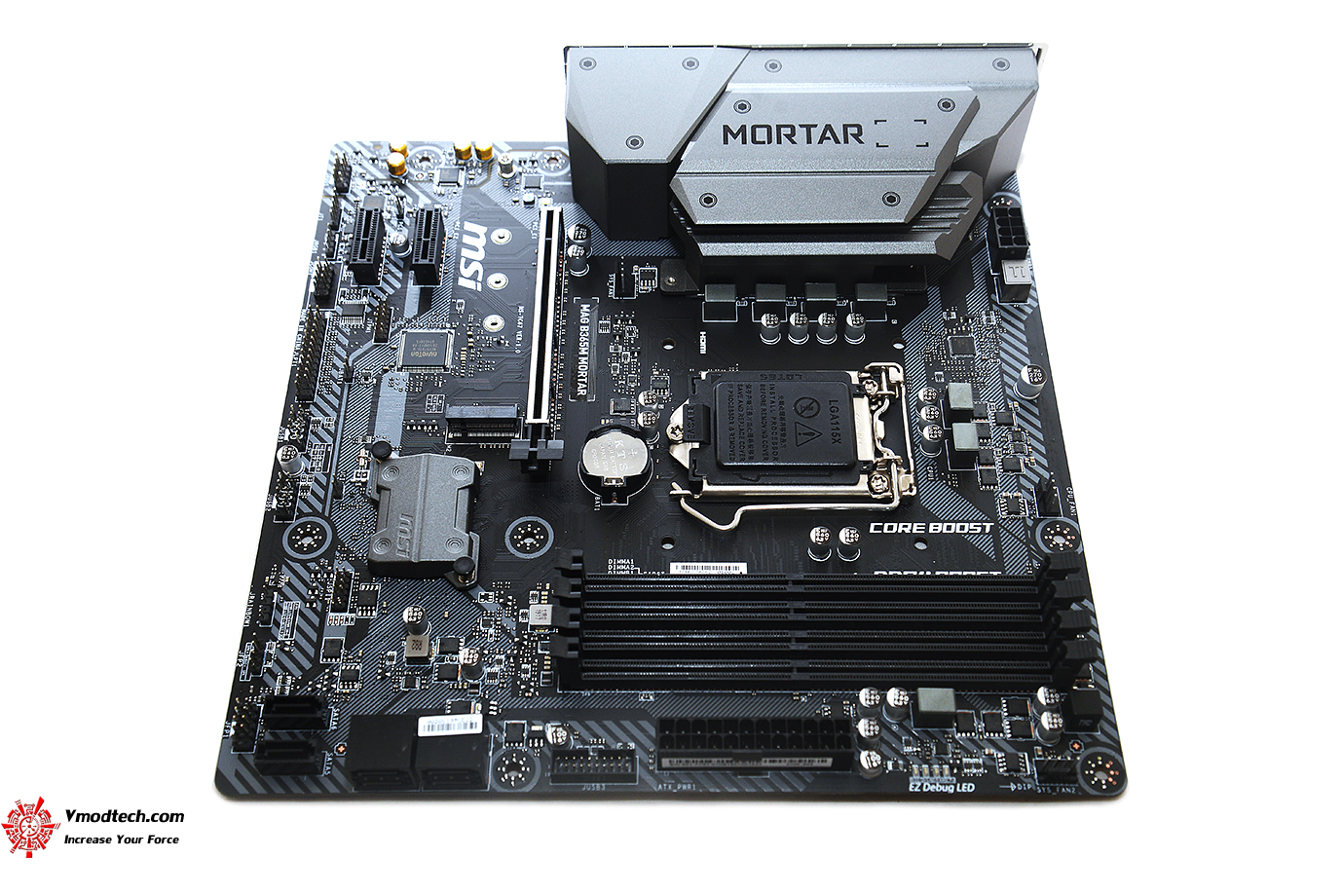

dsc 7808 MSI MAG B365M MORTAR REVIEW

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับลวดลายสีขาวและฮีตซิงค์สีเทาแบบ Extended Heatsinks Design เน้นระบายความร้อนให้ภาคจ่ายไฟครับdsc 7815 MSI MAG B365M MORTAR REVIEW

เมนบอร์ดขนาด 9.6 in. x 9.6 in. (24.3 cm x 24.3 cm) Micro-ATX Form Factor

dsc 7825 MSI MAG B365M MORTAR REVIEW

ตัวเมนบอร์ดนั้นการเป็นเมนบอรืดขนาดกลางๆครับแต่การจัดวางอุปกรณ์ทำได้อย่างลงตัว ดูผิวเผินนี่นึกว่าเมนบอร์ดรุ่นใหญ่ๆเลยครับ เพราะโดดเด่นด้วยฮีตซิงค์ที่ใหญ่และช่องเชื่อมต่อที่ให้กันมาพอสมควรเลยครับ

dsc 7917 MSI MAG B365M MORTAR REVIEW

การออกแบบก็รองรับ DIY เพิ่มเติมได้ครับ

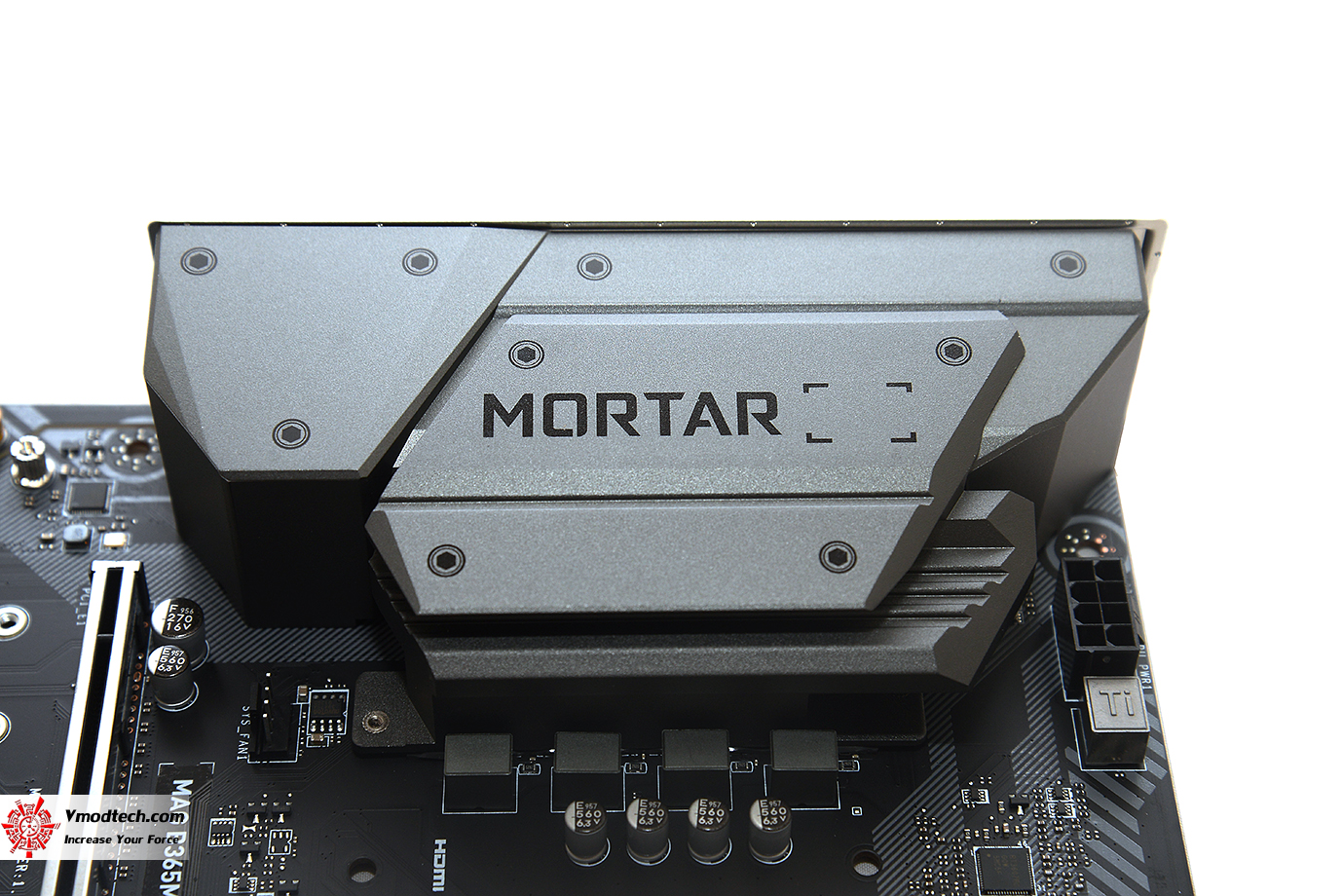

dsc 7834 MSI MAG B365M MORTAR REVIEW

ฮีตซิงค์ Extended Heatsinks Design บนภาคจ่ายไฟที่ใหญ่โตเน้นการระบายความร้อนที่ดีเยี่ยม มีโลโก้ MORTAR เด่นชัดและมีพื้นที่ติดสติ๊กเกอร์ต่อท้ายให้อีกด้วย

dsc 7847 MSI MAG B365M MORTAR REVIEW

ภาคจ่ายไฟแบบ 6เฟส 8 pin CPU power connector ซีพียูที่รองรับการทำงา Supports 9th/ 8th Gen Intel® Core™ / Pentium® Gold / Celeron® processors for LGA 1151 socket

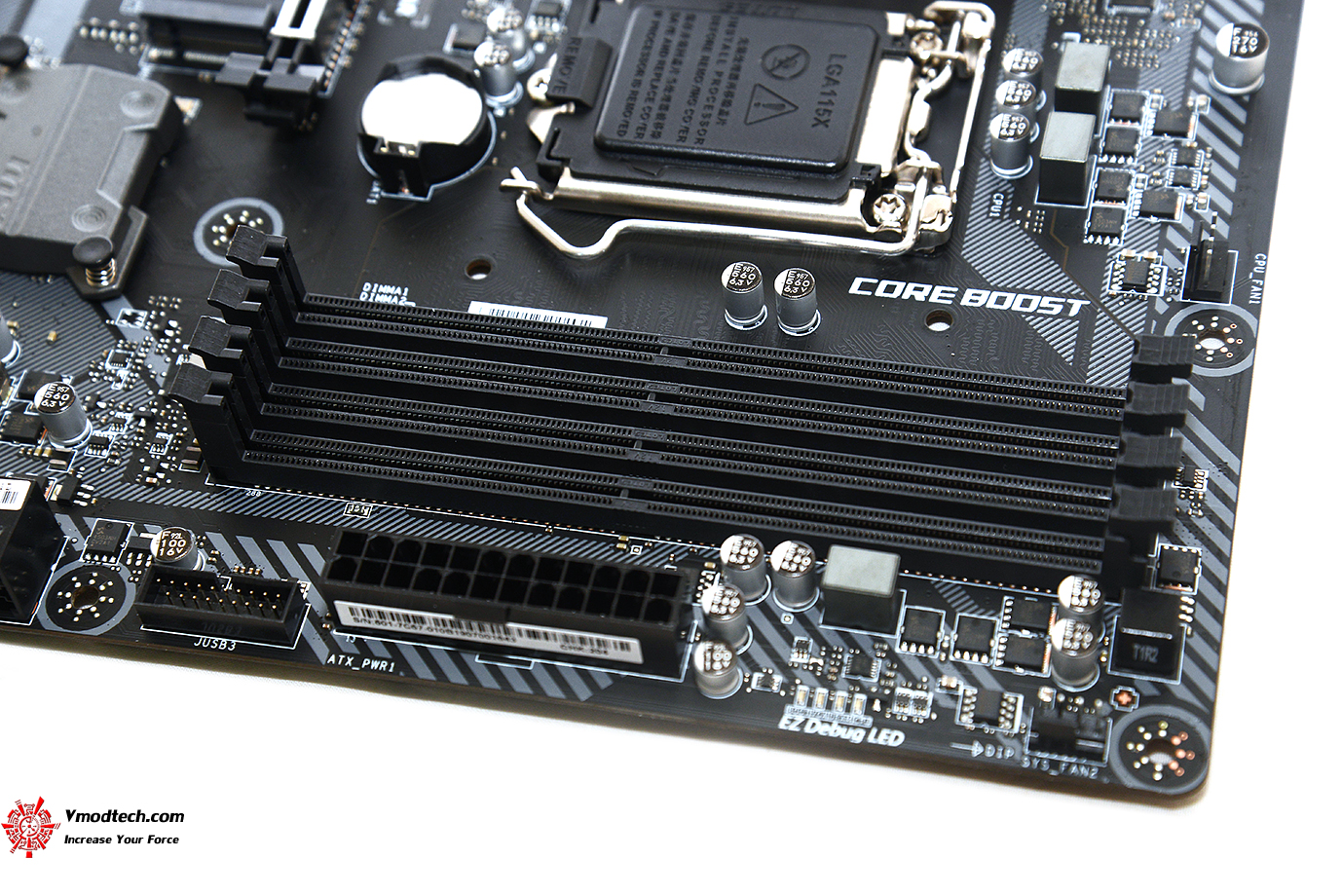

dsc 7864 MSI MAG B365M MORTAR REVIEW

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 64GB ครับ พร้อมระบบ DDR4 Boost สเปคที่รองรับ 4 x DDR4 memory slots, support up to 64GB Supports DDR4 2666/ 2400/ 2133 MHz Supports Dual-Channel mode

dsc 7869 MSI MAG B365M MORTAR REVIEW

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port(s) ให้กันมาเท่าๆเมนบอรืดรุ่นใหญ่ๆเลยครับ

dsc 7884 MSI MAG B365M MORTAR REVIEW

ชิบเซ็ต Intel B365 Chipset รุ่นใหม่ล่าสุด ฮีตซิงค์ชิบเซ็ตขนาดเล็กสีเทามีโลโก้ MSI อยู่ด้านบนครับ

dsc 7920 MSI MAG B365M MORTAR REVIEW

ช่อง M.2 มีให้ 1ช่องในการติดตั้งครับ 1 x M.2 slots (Key M) Supports up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 storage devices /Intel® Optane™ Memory Ready2

dsc 7911 MSI MAG B365M MORTAR REVIEW

ระบบเสียงเป็น Realtek® ALC892 Codec 7.1-Channel High Definition Audio ด้วยเทคโนโลยี Audio Boost

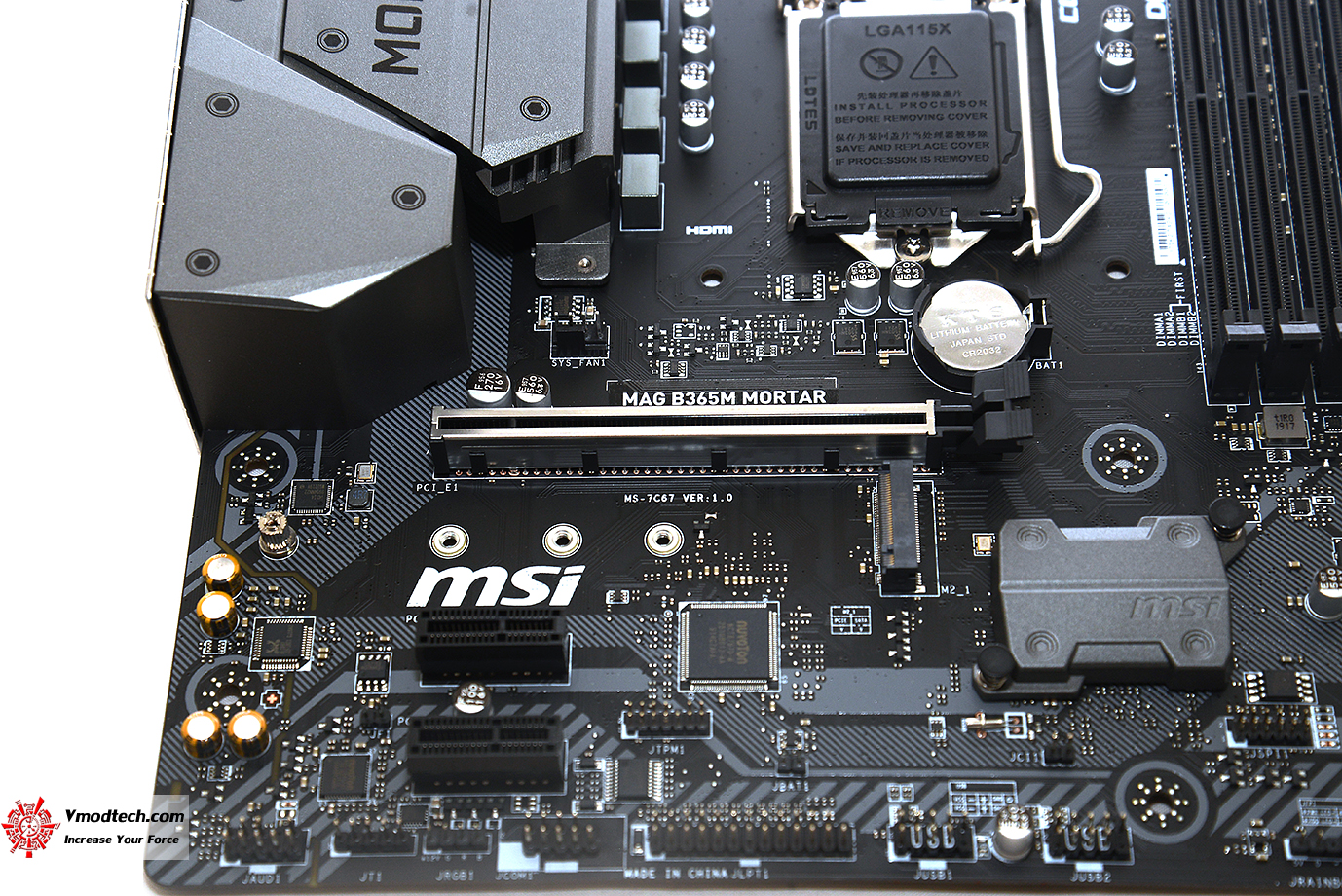

dsc 7903 MSI MAG B365M MORTAR REVIEW

สล๊อต PCI-E เสริมแกร่งด้วย PCI-E Steel Armor ประกอบด้วย  1 x PCIe 3.0 x16 slot , 2 x PCIe 3.0 x1 slots

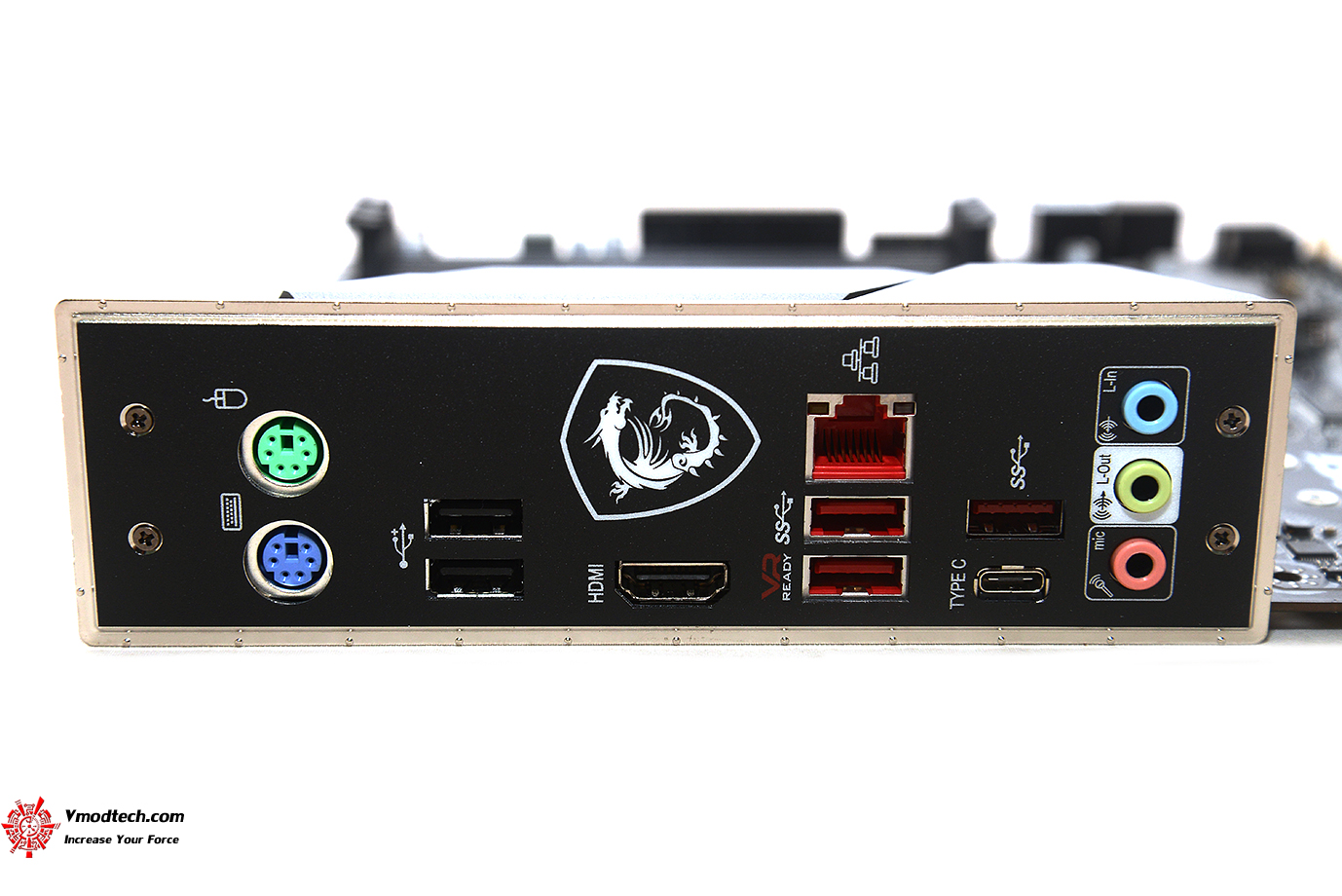

dsc 7931 MSI MAG B365M MORTAR REVIEW

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังประกอบด้วย

1.Mouse Port

2. Intel GAMING LAN

3. HD Audio Connectors

4.Keyboard Port

5.USB 2.0 ports

6.HDMI Port

7.USB 3.1 Gen1 Type-A ports

8.USB 3.1 Gen1 Type-A+C ports

dsc 7948 MSI MAG B365M MORTAR REVIEW

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
