MSI MAG B550M MORTAR REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 28/07/2020 21:26, 96,580 views / view in EnglishEN
«»
Share

msi mag b550m mortar review MSI MAG B550M MORTAR REVIEW

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวเมนบอร์ดแบรนด์ดังคุณภาพเยี่ยมจากทาง MSI มารีวิวให้ท่านได้ชมกันครับกับเมนบอร์ด B550 ซีรี่ย์รุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดในชิปเซ็ตรุ่นรองท็อปของทาง AMD ที่เพิ่งจะเปิดตัวกันไปไม่นานมานี้ครับ โดยมากันในรุ่น MSI MAG B550M MORTAR รุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดเกมส์มิ่งในระดับ Entry Level ในรุ่นเริ่มต้นที่พกพาประสิทธิภาพมาให้ใช้งานกันอย่างคุ้มค่าคุ้มราคาในราคาที่ไม่สูงมากอีกรุ่นครับ

….


โดยเมนบอร์ด MSI MAG B550M MORTAR เป็นเมนบอร์ดในรุ่นซีรี่ย์ MAG ในรหัสรุ่น MORTAR ซีรี่ย์ซึ่งเป็นเมนบอร์ดเกมส์มิ่งที่มีดีไซน์เน้นความสวยงามตัวเมนบอร์ดเน้นโทนสีดำสนิท มาพร้อมฟีเจอร์เกมส์มิ่งให้ใช้งานกันครบครันกันระดับพรีเมี่ยมกันเลยครับ ซึ่งบรรดาจุดสำคัญๆของเมนบอร์ด MSI MAG B550M MORTAR ที่ออกแบบฟีเจอร์มาพร้อมให้ใช้งานกันไม่ว่าจะเป็นภาคจ่ายไฟแบบ 8+2+1 Duet Rail Power System, Digital PWM, Core Boost, DDR4 Boost มีฮีตซิงค์ระบายความร้อนแบบ Extended Heatsink Design ที่ใหญ่โตสวยงาม , PCIe 4.0, Lightning Gen 4 x4 M.2 with M.2 Shield Frozr, AMD Turbo USB 3.2 Gen 2 , M.2 SHIELD FROZR , 2.5Gbps LAN , USB 3.2 GEN 2 , Audio Boost , Pre-installed I/O Shielding , Steel Armor PCI-E slots จัดเต็มให้พร้อมใช้งานกันแบบครบๆเลยครับ ส่วนรายละเอียดแบบเชิงลึกเราไปชมต่อในด้านล่างแบบละเอียดกันเลยครับ

INTRODUCTION

2020 07 28 19 32 19 MSI MAG B550M MORTAR REVIEW

เราไปชมรูปร่างหน้าตาของ MSI MAG B550M MORTAR กันต่อเลยครับ

————————————————–

MSI MAG B550M MORTAR Appearance

dsc 2311 MSI MAG B550M MORTAR REVIEW

ตัวกล่องเมนบอร์ด MSI MAG B550M MORTAR มาในแนวสีดำสนิทตามสไตล์ MAG ซีรี่ย์ครับและรองรับซีพียู AMD RYZEN 3rd Gen อย่างเต็มรูปแบบครับ

dsc 2319 MSI MAG B550M MORTAR REVIEW

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc 2325 MSI MAG B550M MORTAR REVIEW

อุปกรณ์เสริมต่างๆ ประกอบด้วย คู่มือ แผ่นไดร์เวอร์ โปรโมชั่น , สติ๊กเกอร์ MSI GAMING  , สาย SATA 4เส้น และน๊อตยึด M.2

dsc 2329 MSI MAG B550M MORTAR REVIEW

ตัวเมนบอร์ด MSI MAG B550M MORTAR ออกแบบมาในโทนสีดำสนิทมีฮีตซิงค์แบบ Extended Heatsink Designที่ค่อนข้างใหญ่โตเน้นระบายความร้อนได้เป็นอย่างดี

dsc 2335 MSI MAG B550M MORTAR REVIEW

การจัดวางอุปกรณ์ต่างๆนั้นก็รองรับการ DIY ตกแต่งกันได้อย่างเต็มรูปแบบครับไม่ว่าจะเป็นชุดปั๊มน้ำต่างๆก็มีจุดเชื่อมต่อปั๊มให้อย่างครบครันรวมไปถึงจุดเชื่อมต่อพัดลมที่ให้มาอย่างมากมายหลายจุดรอบเมนบอร์ดกันเลยทีเดียวครับ

dsc 2340 MSI MAG B550M MORTAR REVIEW

การจัดวางอุปกรณ์ต่างๆทำได้อย่างสวยงามดูลงตัวครับ ซึ่งค่อนข้างแตกต่างจากรุ่น Mortar ที่ผ่านๆมา ดูอลังการขึ้นเลยครับ

dsc 2407 MSI MAG B550M MORTAR REVIEW

ขนาดของเมนบอร์ดโดยรวมอยู่ที่ Micro-ATX Form Factor 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm)

dsc 2347 MSI MAG B550M MORTAR REVIEW

ฮีตซงิค์ภาคจ่ายไฟแบบ Extended Heatsink Design ดีไซน์ที่เน้นความพรีเมี่ยมดูสวยงามอลังการไม่น้อยครับ

dsc 2356 MSI MAG B550M MORTAR REVIEW

ภาคจ่ายไฟแบบ 8+2+1 Duet Rail Power System , Digital PWM พร้อมฟีเจอร์ Core Boost ให้ใช้งานรองรับซีพียูเบอร์ใหญ่ๆได้สบายๆเลยครับ

dsc 2358 MSI MAG B550M MORTAR REVIEW

ฮีตซิงค์ภาคจ่ายไฟอีกฝั่งมีโลโก้ MAG

dsc 2410 MSI MAG B550M MORTAR REVIEW

ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องครับ

dsc 2366 MSI MAG B550M MORTAR REVIEW

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(JEDEC)/ 3000(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz

dsc 2378 MSI MAG B550M MORTAR REVIEW

ช่อง SATA มีมาให้ 6ช่อง 6x SATA 6Gb/s port(s)

dsc 2382 MSI MAG B550M MORTAR REVIEW

ชิปเซ็ต B550 รุ่นใหม่ล่าสุดครับ มีโลโก้ MORTAR สวยงามเด่นชัด

dsc 2396 MSI MAG B550M MORTAR REVIEW

มี M.2 ให้กันมา 2ช่องครับ มี M.2 SHIELD FROZR ระบายความร้อนให้ 1ช่องครับด้วยและช่องธรรมดาอีก 1ช่อง รวม 2x M.2 slots (Key M)

dsc 2392 MSI MAG B550M MORTAR REVIEW

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1x PCIe 3.0/ 4.0 x16 slot (PCI_E1) ,  1x PCIe 3.0 x16 slot (PCI_E4), supports x4 mode , 2x PCIe 3.0 x1 slots

dsc 2403 MSI MAG B550M MORTAR REVIEW

ระบบเสียงเป็น Realtek® ALC1200 Codec จัดเต็มเพื่อคอเกมส์มิ่งโดยเฉพาะมาพร้อมด้วยฟีเจอร์ Audio Boost

dsc 2416 MSI MAG B550M MORTAR REVIEW

อินเตอร์เฟสด้านหลังมี Pre-installed I/O Shielding ที่ป้องกันอันตรายจากการใช้งาน ประกอบด้วย

DisplayPort

PS/2 Combo Port
2.5G LAN Port
USB 3.2 Gen 2 10Gbps (Type-A)
HD Audio Connectors
HDMI Port
Flash BIOS Button
USB 2.0 port
USB 3.2 Gen 1 5Gbps (Type-A)
USB 3.2 Gen 2 10Gbps (Type-C)
Optical S/PDIF OUT

dsc 2420 MSI MAG B550M MORTAR REVIEW

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ

————————————————–

Bios interface

msi snapshot 22 MSI MAG B550M MORTAR REVIEW

msi snapshot 23 MSI MAG B550M MORTAR REVIEW

หน้าจอหลักแสดงรายละเอียดเมนูการทำงานต่างๆแบบ MSI Click Bios5 ที่ดูง่ายและแสดงผลได้ชัดเจนครับ หน้าแรกเมนูแสดงรายละเอียดของอุปกรณ์ ไบออส Ver. สถานะการทำงานต่างๆ

msi snapshot 25 MSI MAG B550M MORTAR REVIEW

msi snapshot 26 MSI MAG B550M MORTAR REVIEW

ระบบปรับแต่งโอเวอร์คล๊อก OC ทั้งบัส ตัวคูณ บัสแรม เซ็ตค่ากันง่ายๆครับ เน้นความละเอียดเหมาะกับนักโอเวอร์คล๊อกให้ได้ใช้งานกันแบบครบครันครับ

msi snapshot 24 MSI MAG B550M MORTAR REVIEW

เมนู Setting ตั้งค่าต่างๆก็สามารถเข้าไปตั้งได้ตามความต้องการครับ

msi snapshot 28 MSI MAG B550M MORTAR REVIEW

ระบบ Fan Control ก็มีมาให้ใช้งานครับ

msi snapshot 29 MSI MAG B550M MORTAR REVIEW

เมนูสำรวจเช็คอุณหภูมิในจุดต่างๆก็มีให้ครบครันครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..AMD RYZEN7 3800XT
.Thermal Grease ..NOCTUA NT-H2 THERMAL PASTE
.Motherboard . MSI MAG B550M MORTAR
.Memory ..G.SKILL TRIDENTZ DDR4 3600Mhz
.Graphic Card . ASUS GeForce RTX 2080 Ti DUAL
.Harddisk . Plextor M6PRO 256 / KINGSTON SSD 256GB
.CPU Cooler ..Water Cooling
.Power Supply ..ANTEC 1300W Platinum
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับกับเมนบอร์ดตัวแรง MSI MAG B550M MORTAR รุ่นใหม่ล่าสุดชิบเซ็ต B550 ที่เพิ่งเปิดตัวกันไป โดยตัวซีพียูที่ใช้ทดสอบเป็น AMD RYZEN7 3800XT รุ่นใหม่ล่าสุดและการ์ดจอเป็น ASUS GeForce RTX 2080 Ti DUAL ตัวแรงใช้งานกันอย่างเต็มระบบเลยครับ

dsc 2063 MSI MAG B550M MORTAR REVIEW

dsc 2067 MSI MAG B550M MORTAR REVIEW

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯด้วยระบบระบายความร้อนด้วยน้ำธรรมดาครับ

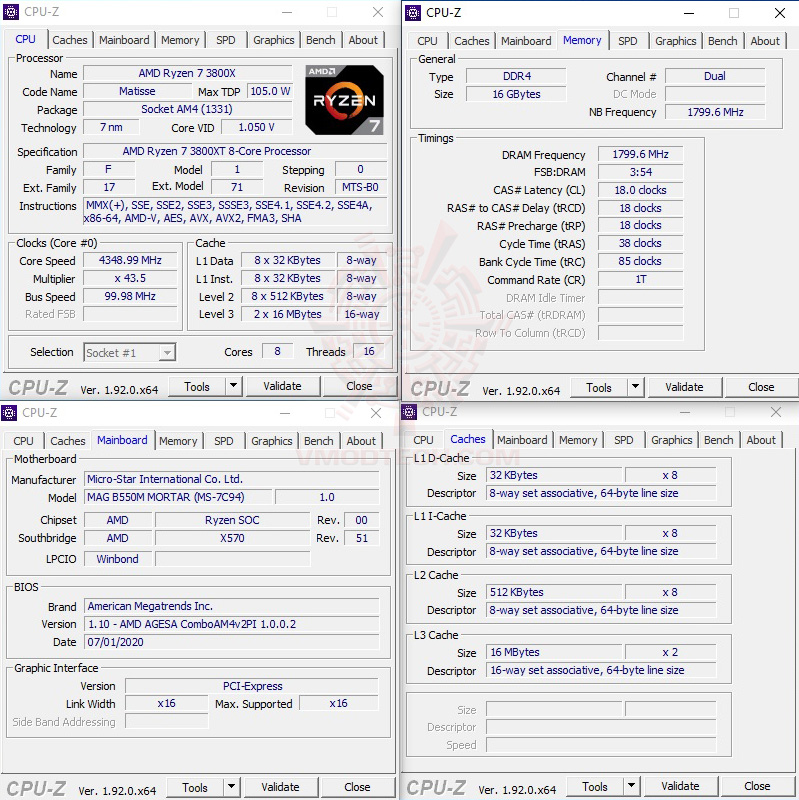

CPU-Z

cpuid MSI MAG B550M MORTAR REVIEW

โดยการทดสอบเมนบอร์ด MSI MAG B550M MORTAR ในวันนี้ผมได้โอเวอร์คล๊อกซีพียู AMD RYZEN7 3800XT รุ่นใหม่ล่าสุด ไปที่ความเร็ว 4.35 Vcore 1.25v บัสแรม 3600Mhz CL18 1.35v ใช้งานอย่างมีเสถียรภาพตลอดการทดสอบเทสผ่านทุกโปรแกรมครับ

GPU-Z

gpuz MSI MAG B550M MORTAR REVIEW

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080 Ti DUAL รุ่นใหม่ล่าสุดตัวแรงแห่งยุคเลยครับ

รายละเอียดจาก AIDA64

mb MSI MAG B550M MORTAR REVIEW

เราไปชมผลทดสอบกันต่อเลยครับ


————————————————–

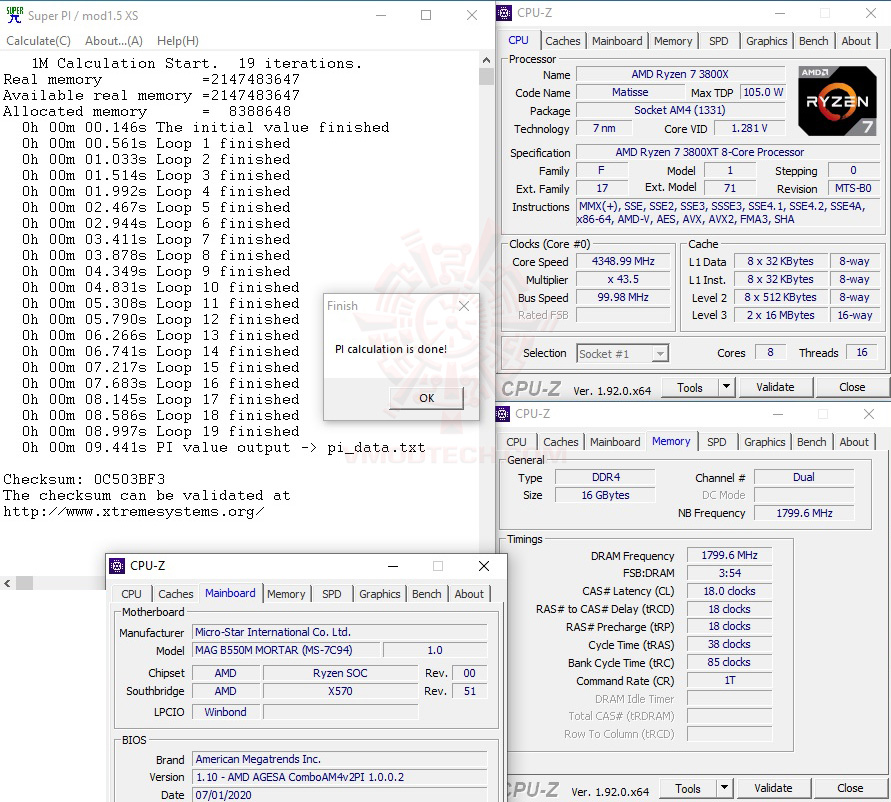

SuperPI 1MB

s1 MSI MAG B550M MORTAR REVIEW

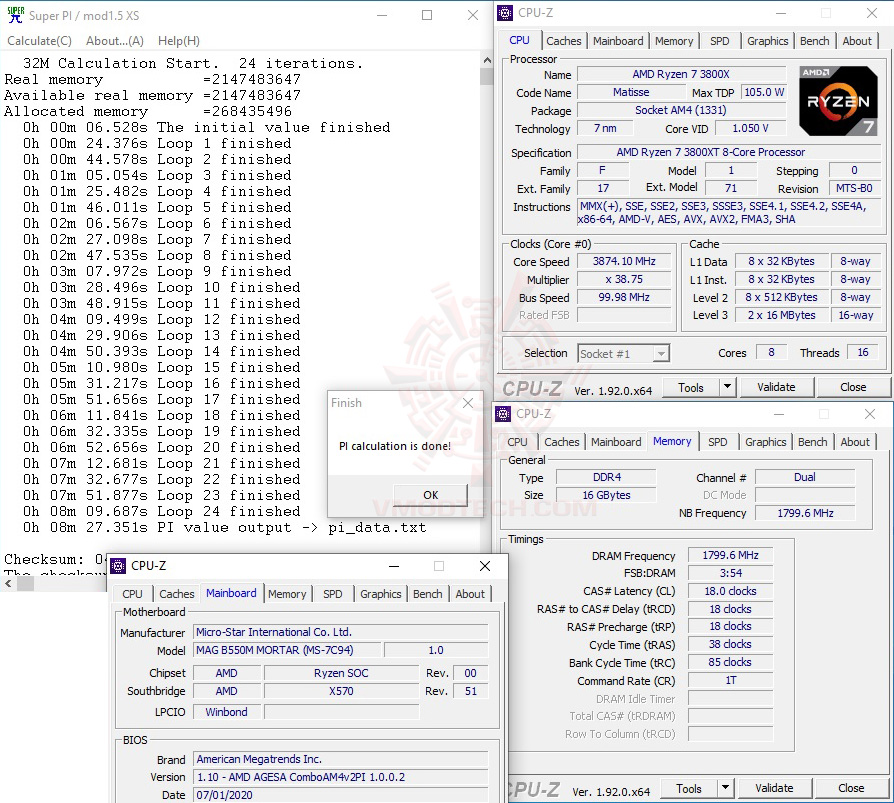

SuperPI 32MB

s32 MSI MAG B550M MORTAR REVIEW

SuperPi 1MB อยู่ที่เวลา 9.441นาที SuperPI32 อยู่ที่เวลา 8นาที 27.35วินาที  แรงเยี่ยมทุกการทดสอบเเลยครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

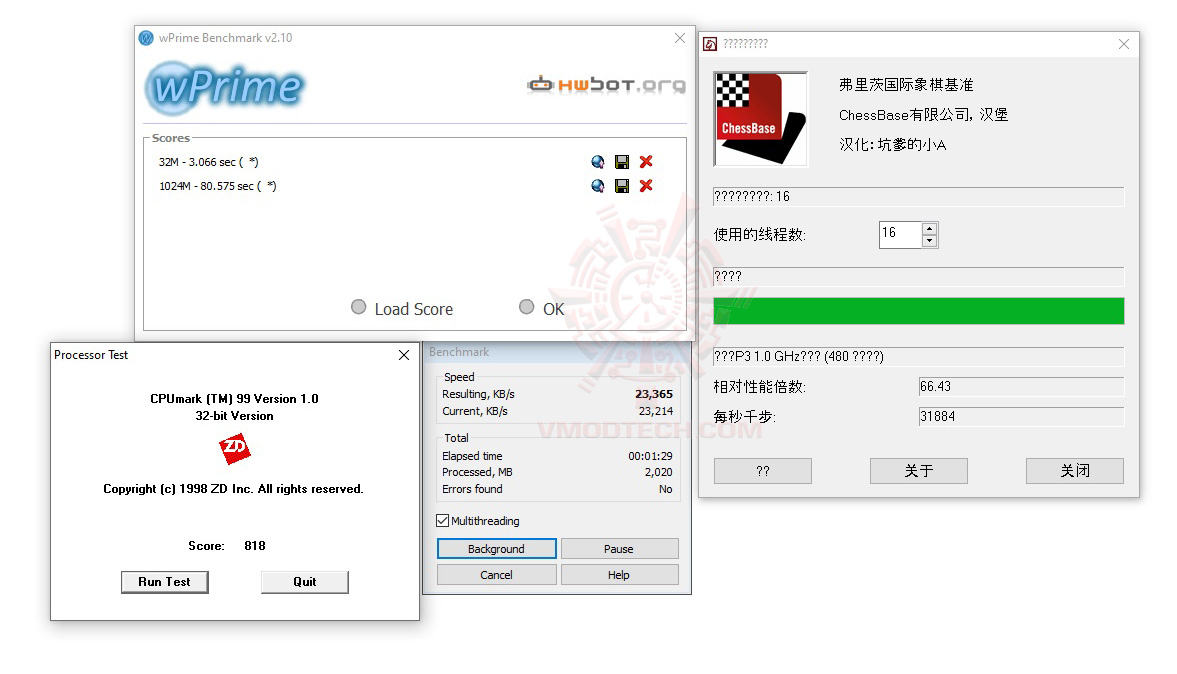

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all MSI MAG B550M MORTAR REVIEW

Fritz Chess อยู่ที่ 66.43 และ Winrar อยู่ที่ 23365KB/s ครับ แรงเต็มประสิทธิภาพการทุกการทดสอบ

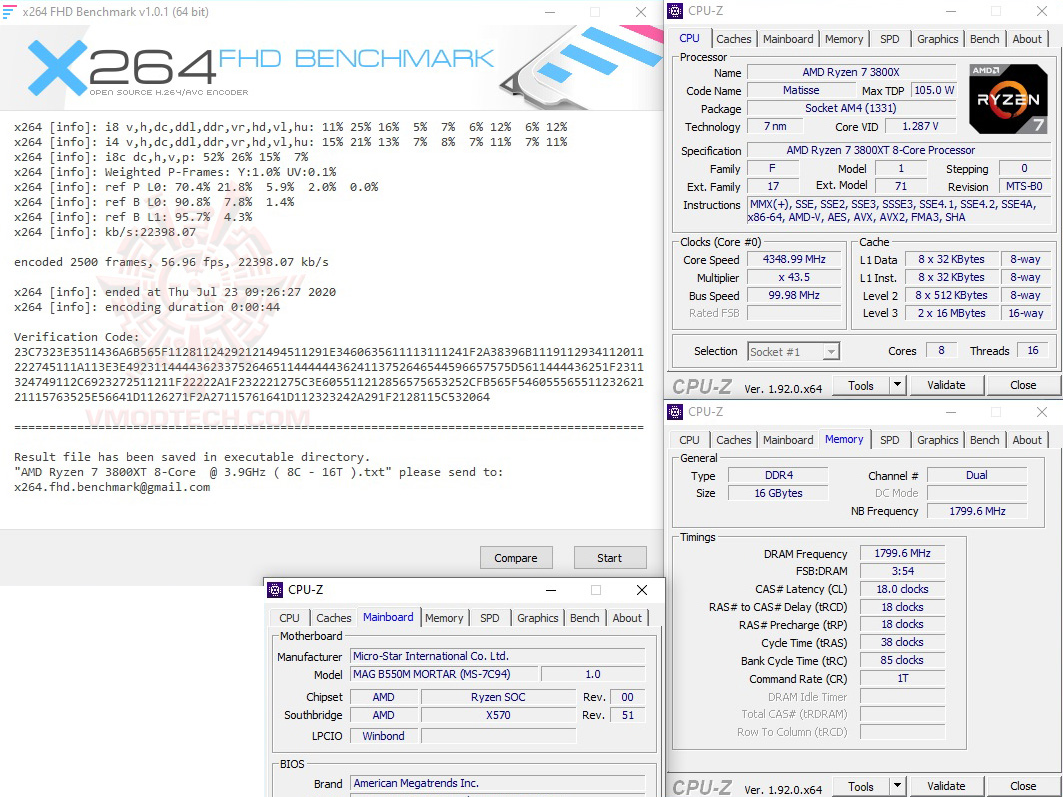

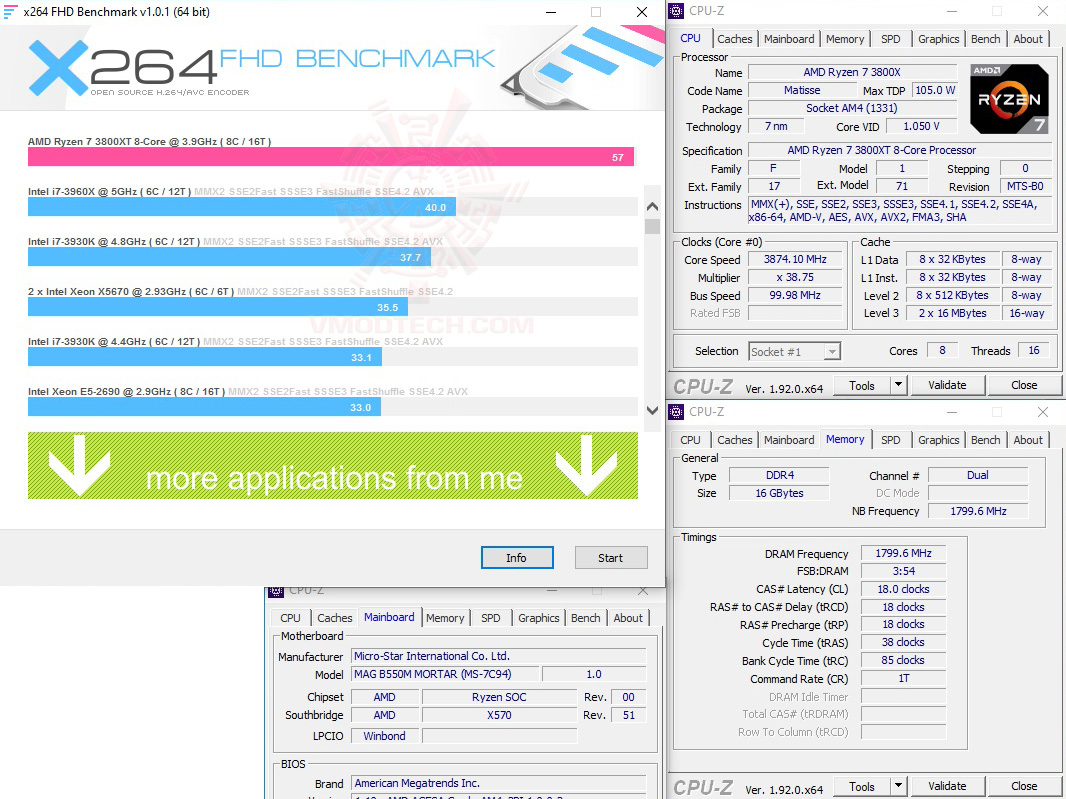

X264 FHD

x264 MSI MAG B550M MORTAR REVIEW

x264 1 MSI MAG B550M MORTAR REVIEW

X264FHD กดไปที่ 56.96FPS แรงมากเลยครับ

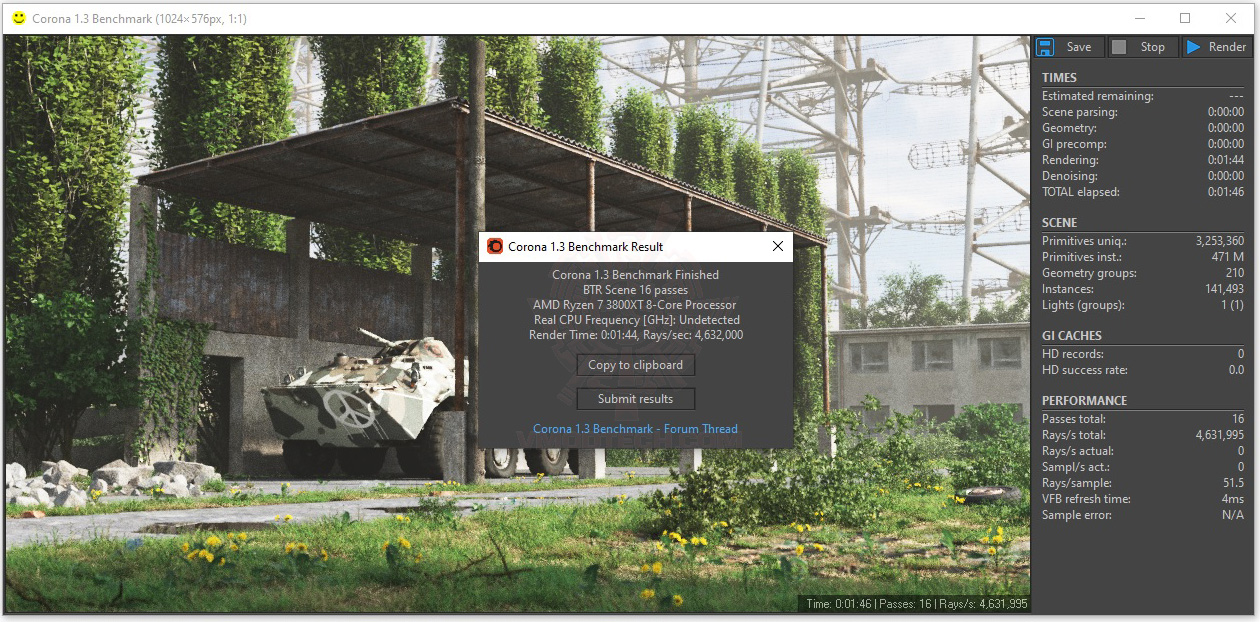

Corona 1.3 Benchmark

crn MSI MAG B550M MORTAR REVIEW

Corona เรนเดอร์ทำเวลากันได้ที่เวลา 1นาที 44วินาที เรนเดอร์ได้เร็วครับ

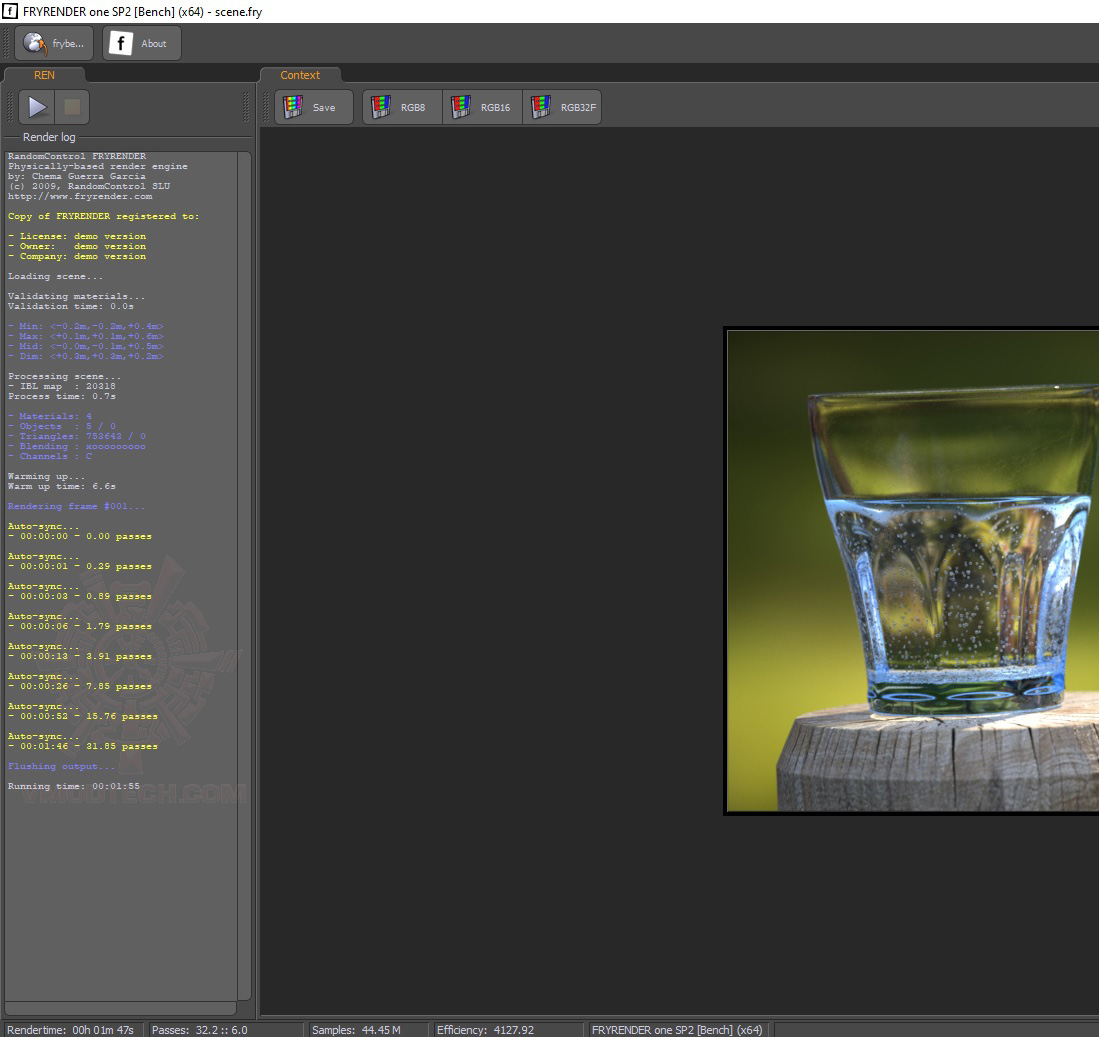

FRYRENDER X64

frd MSI MAG B550M MORTAR REVIEW

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 1.55นาที เรนเดอร์ได้เยี่ยมครับ

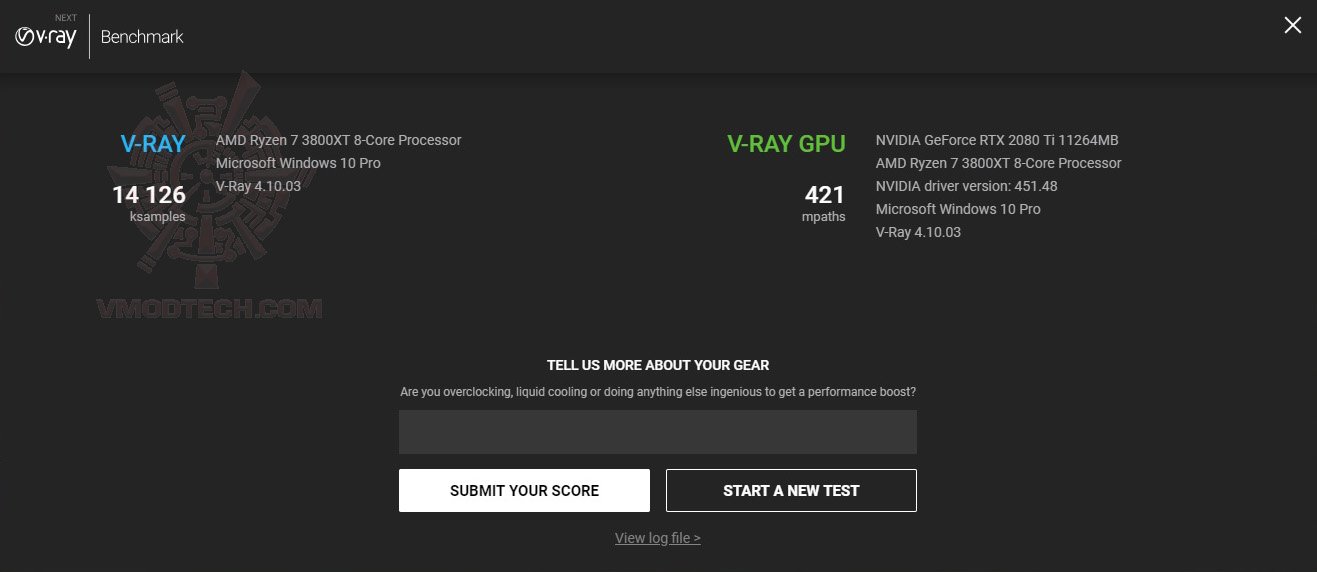

V-RAY Benchmark

vr MSI MAG B550M MORTAR REVIEW

V-RAY เรนเดอร์อยู่ที่ 14126คะแนน แรงครับ

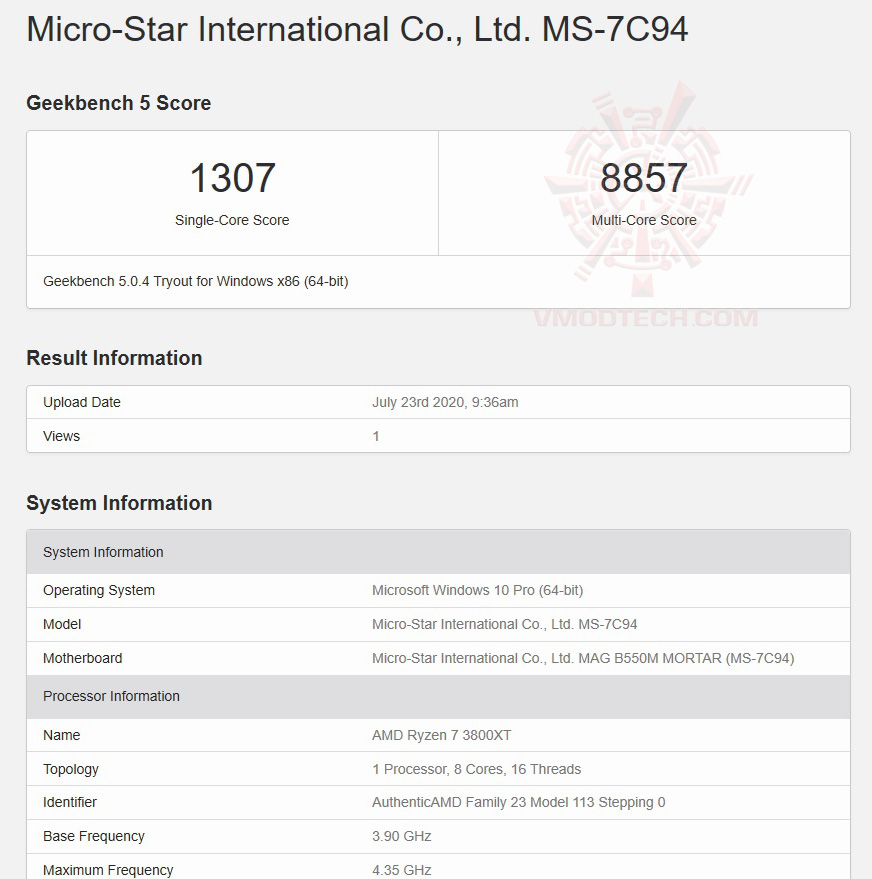

Geekbench5

g5 MSI MAG B550M MORTAR REVIEW

Geekbench 5 คะแนนรวมอยู่ที่ 8857คะแนน แรงเยี่ยมเลยครับ

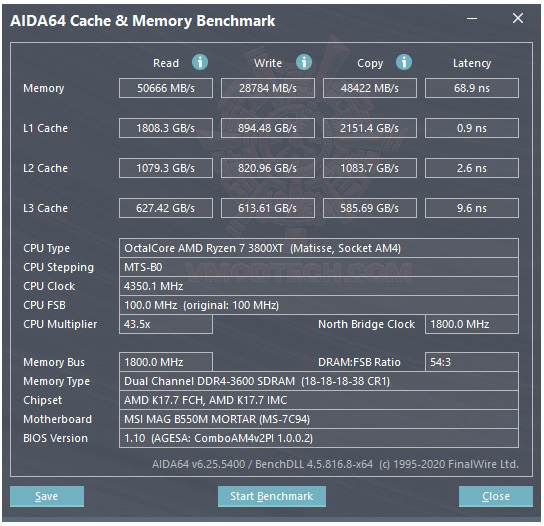

AIDA64 Cache & Memory Benchmark

aida64 MSI MAG B550M MORTAR REVIEW

mem MSI MAG B550M MORTAR REVIEW

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียนเลย /ก๊อปปี้ อยู่ที่ 50666MB/s , 28784MB/s / 48422MB/s แรงเยี่ยมกับบัสแรม 3600Mhz

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

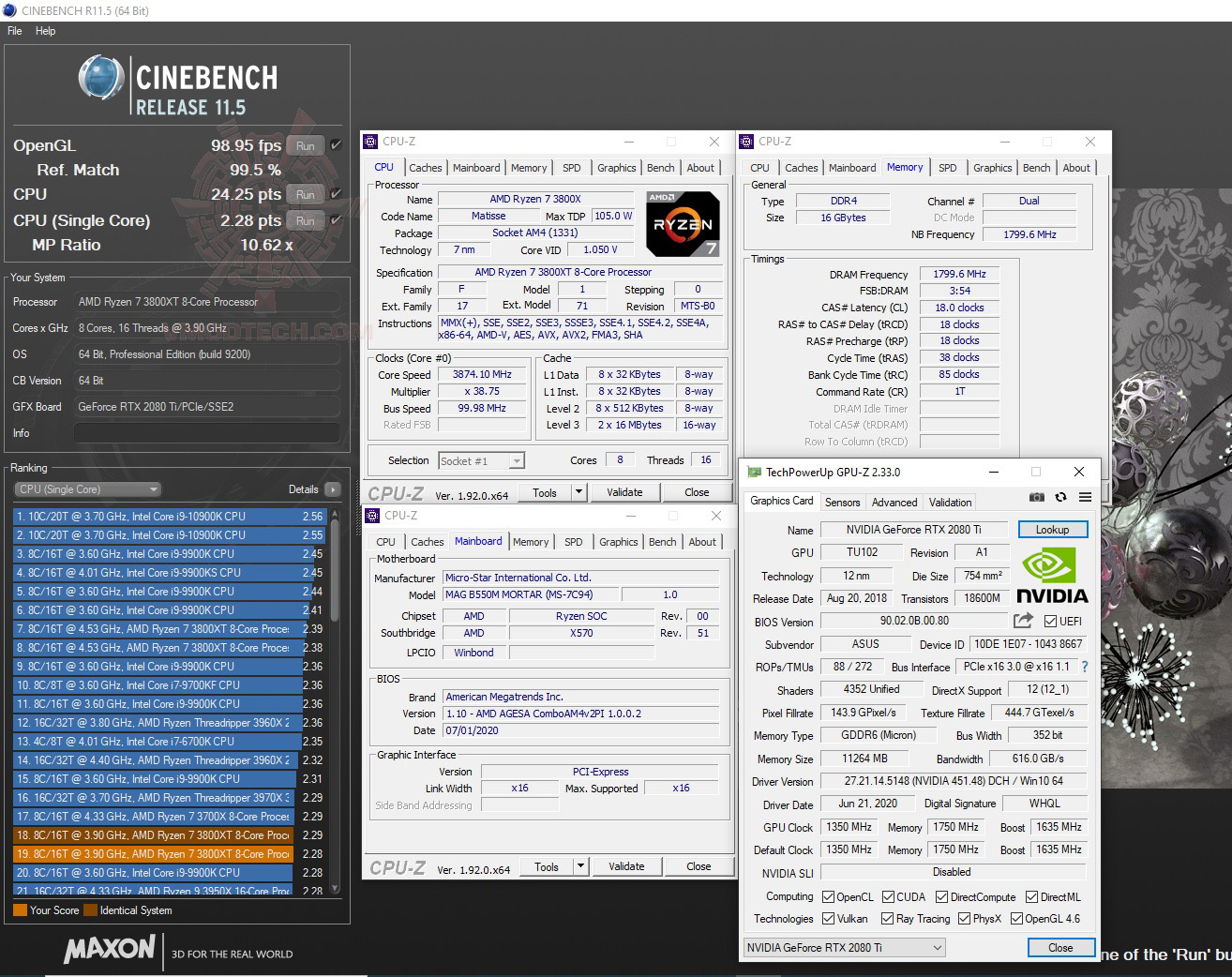

Cinebench 11.5

c11 MSI MAG B550M MORTAR REVIEW

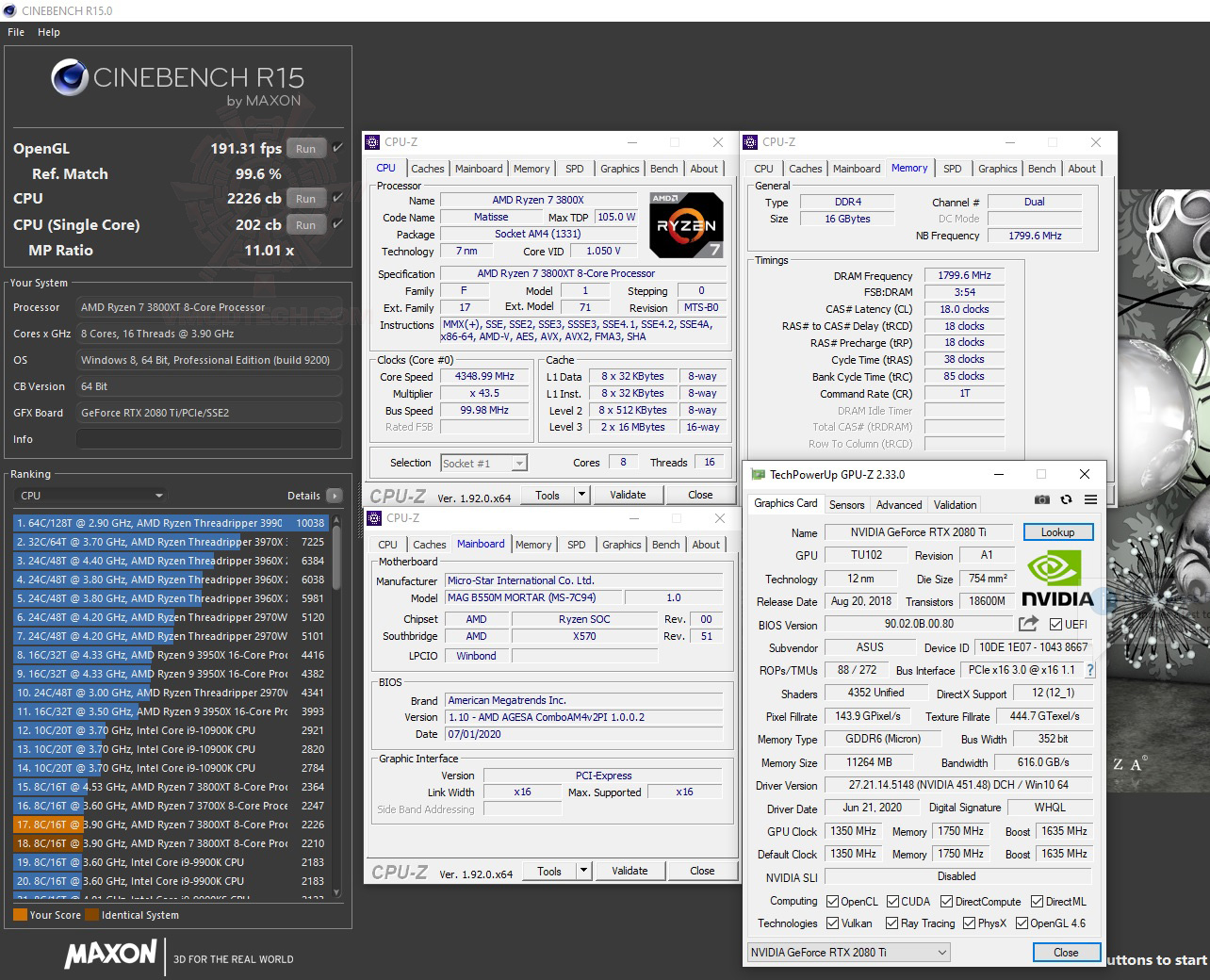

Cinebench 15

c15 MSI MAG B550M MORTAR REVIEW

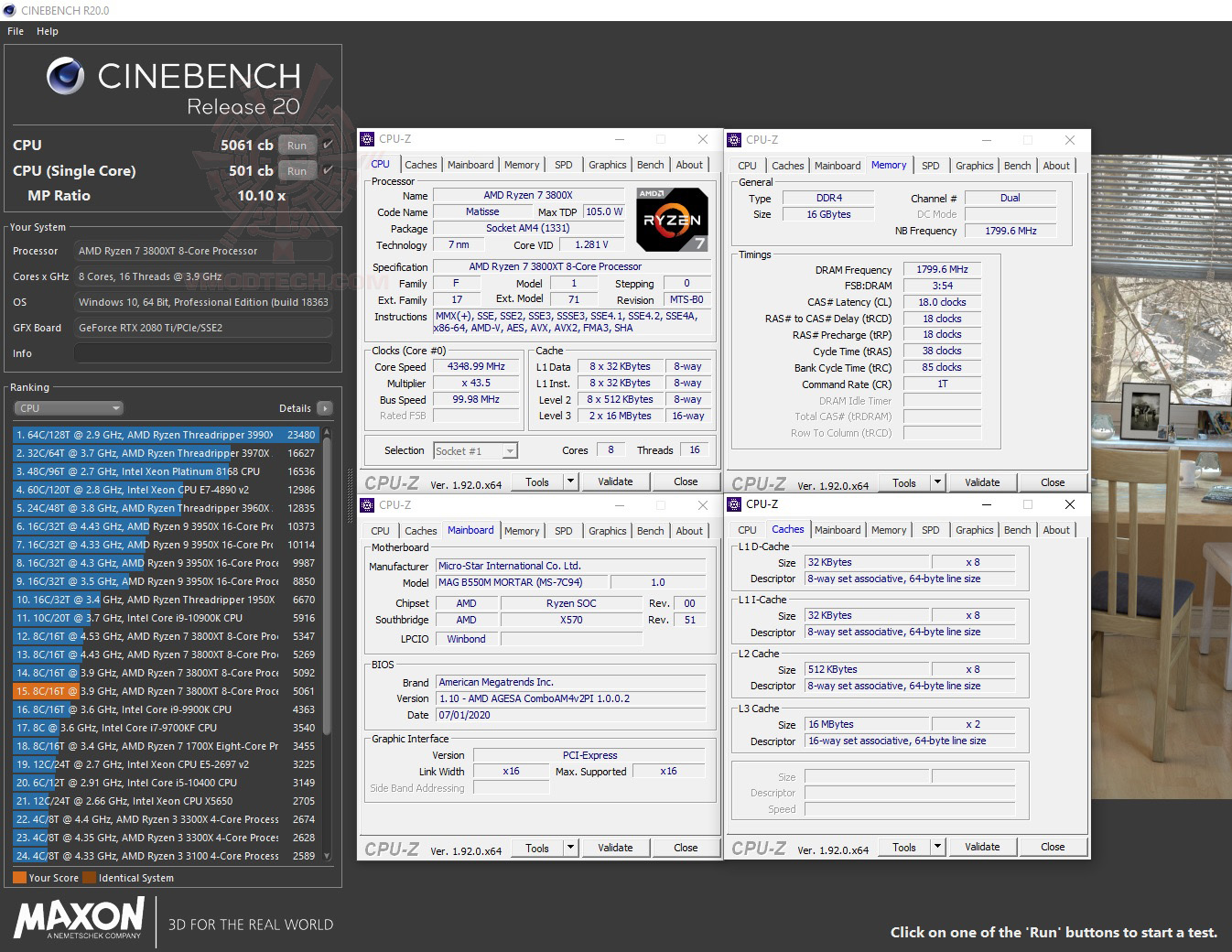

Cinebench 20

c20 MSI MAG B550M MORTAR REVIEW

Cinebench นี่เรนเดอร์กันได้แรงทุกเวอร์ชั่นกันเลยครับ พลังการงานเรนเดอร์นี่มาเต็มทุกคอร์ทุกการทดสอบทั้ง Single Core และ Multi-Core แรงfuจริงๆครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

————————————————–

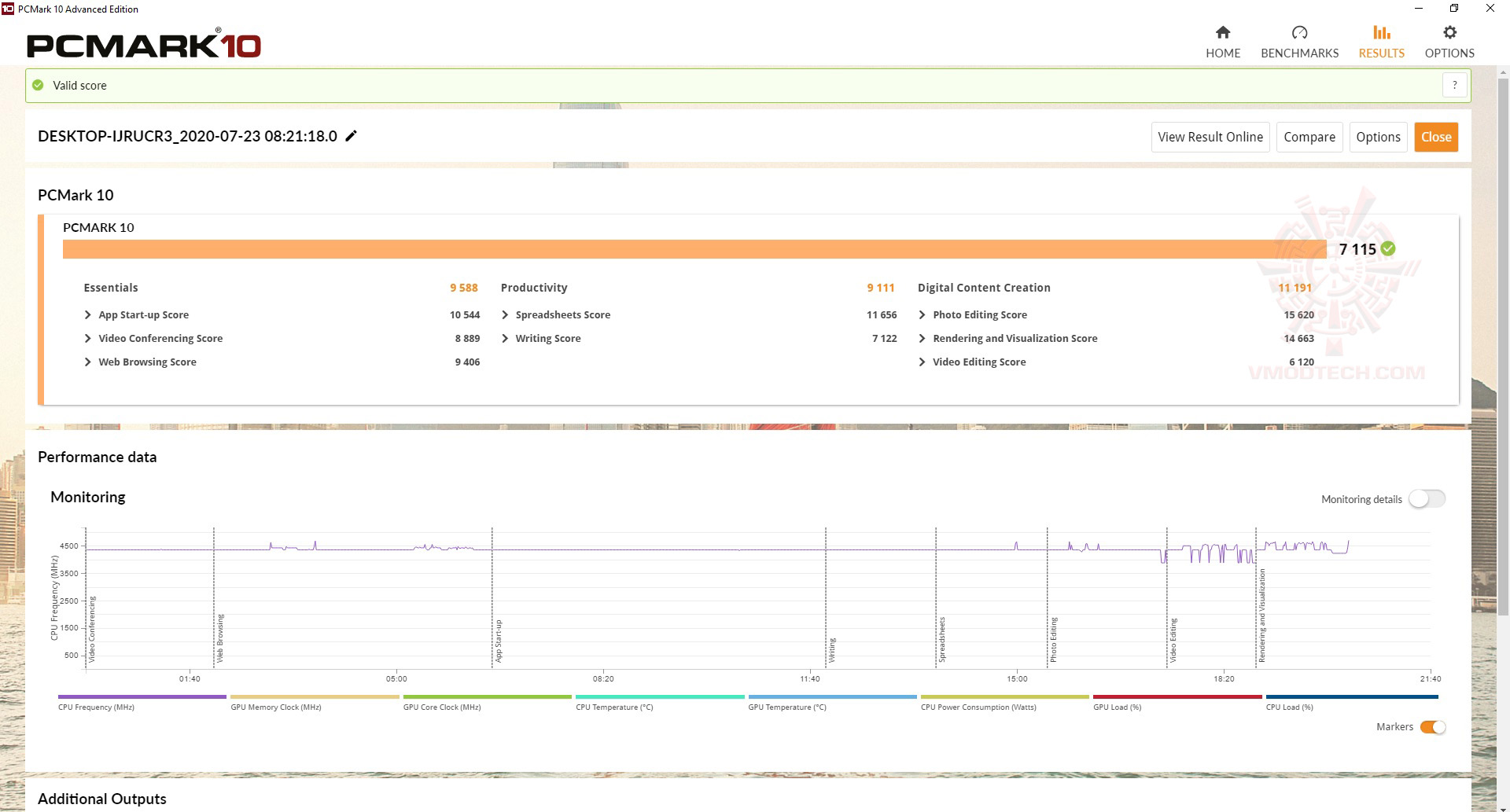

PCMark10

pc10 MSI MAG B550M MORTAR REVIEW

PCMark10 อยู่ที่ 7115คะแนน แรงครับ

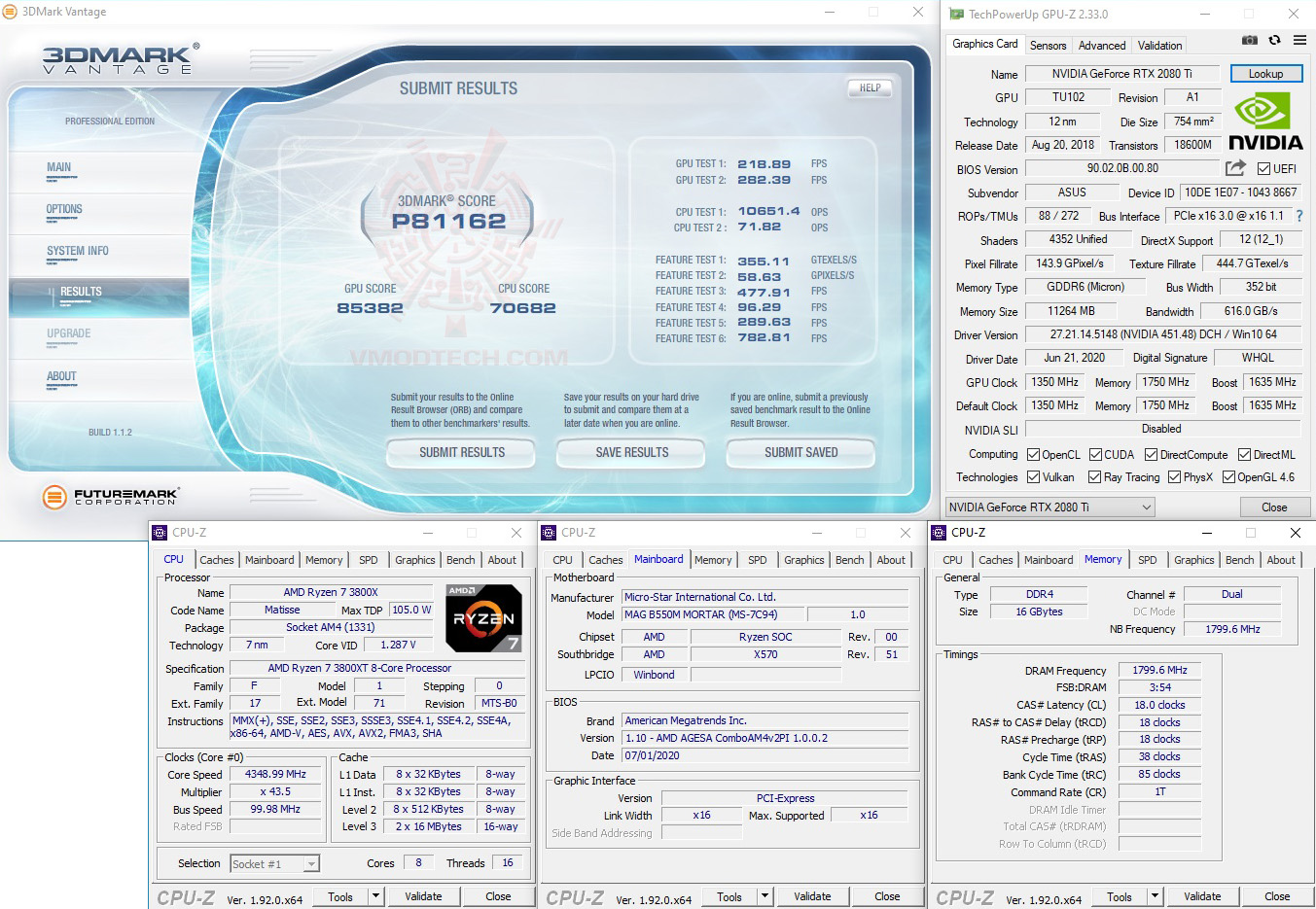

3DMark Vantage

vt MSI MAG B550M MORTAR REVIEW

3DMark Vantage อยู่ที่คะแนน 81162คะแนน แรงเลยครับ

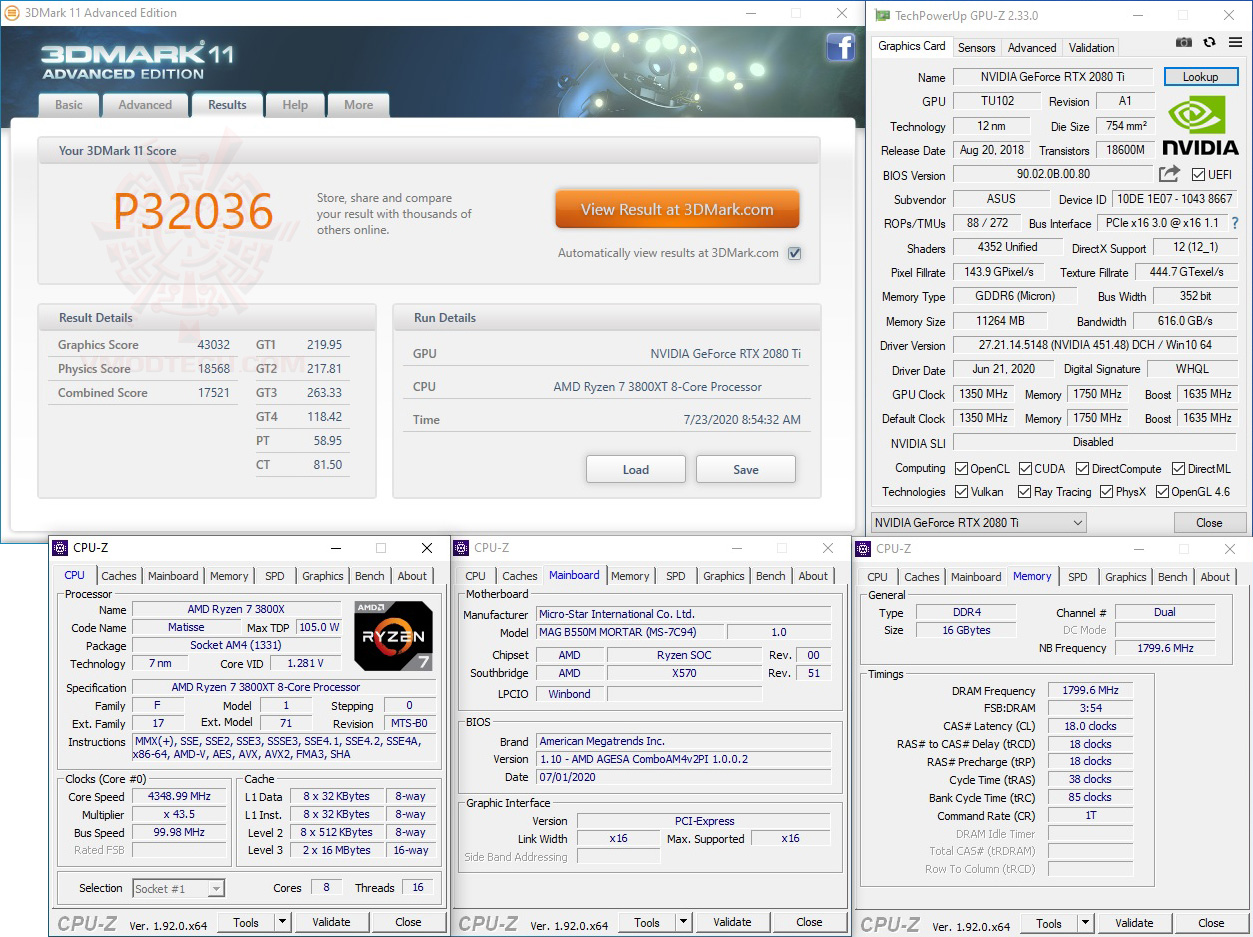

3DMark11

11 MSI MAG B550M MORTAR REVIEW


3Dmark11 อยู่ที่ 32036คะแนน แรงครับกับการประมวลผล 3D ยอดเยี่ยมมากๆ

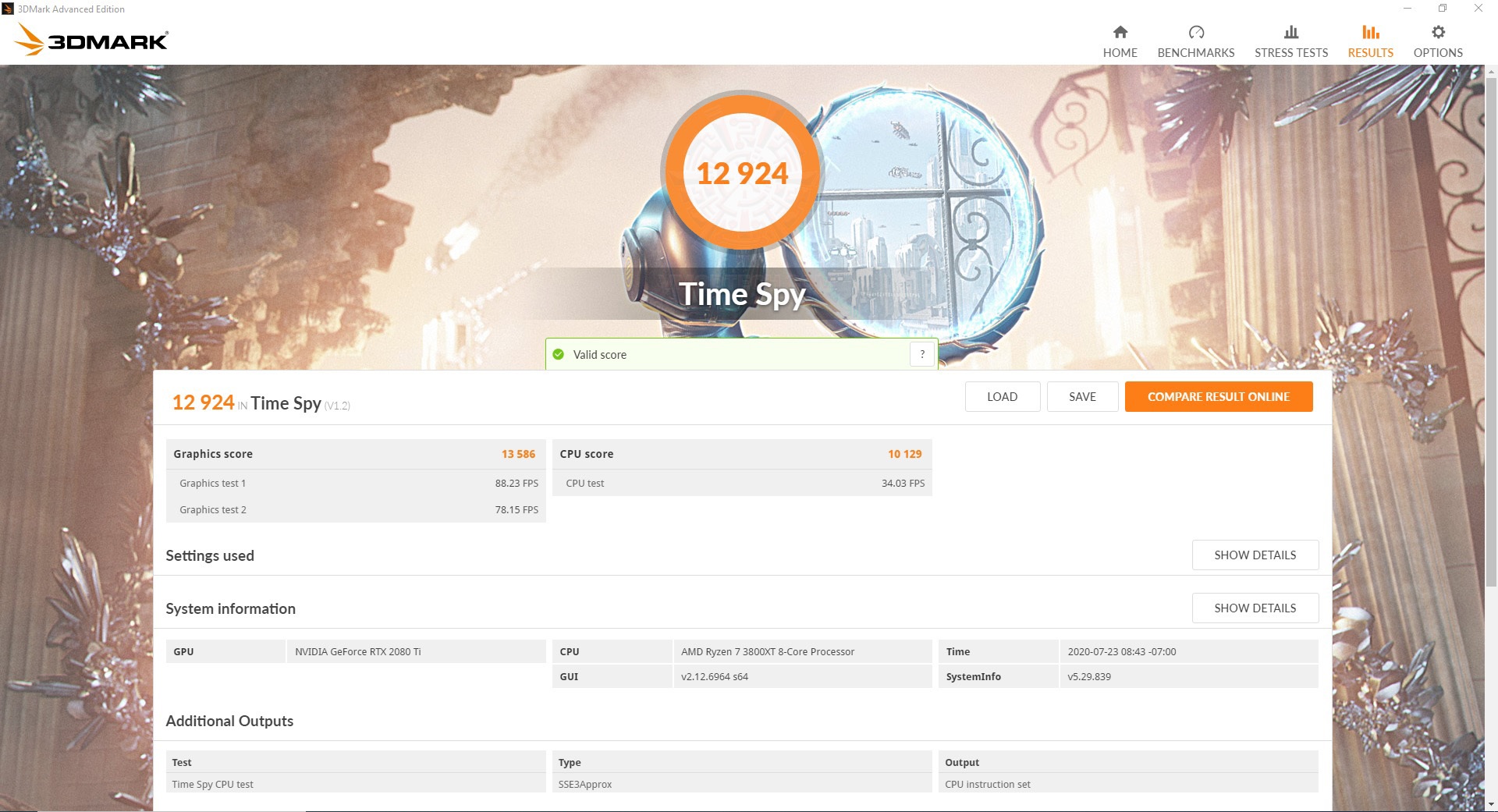

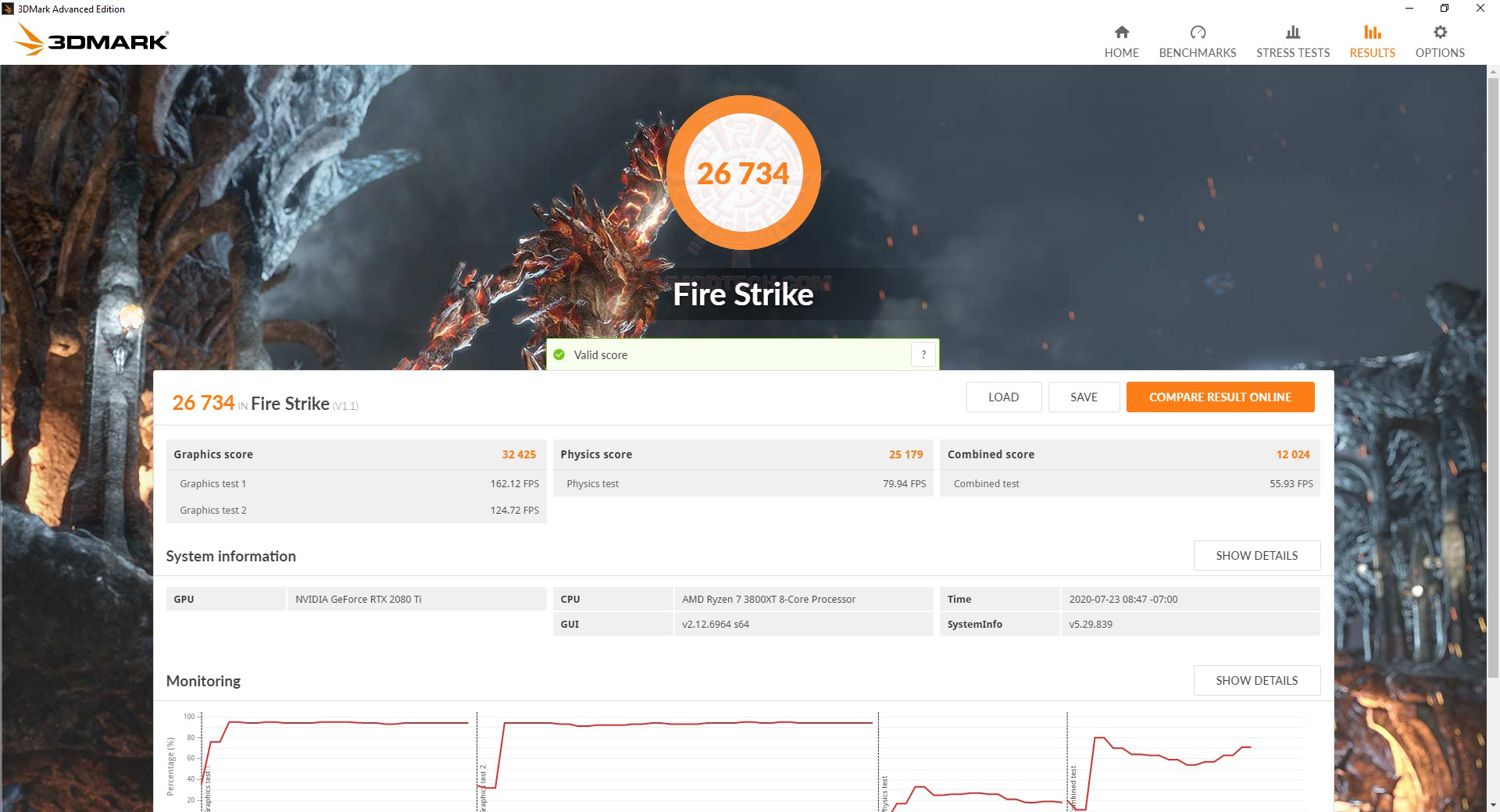

3DMark 2013

fire MSI MAG B550M MORTAR REVIEW


spy MSI MAG B550M MORTAR REVIEW

3DMark แรงทุกการทดสอบครับ Fire Strike กดไปทะลุ 26734คะแนน Time Spy 12924คะแนนแรงทั้งผลทดสอบ DX11-12 ออกมาได้ดีเยี่ยมมากครับ

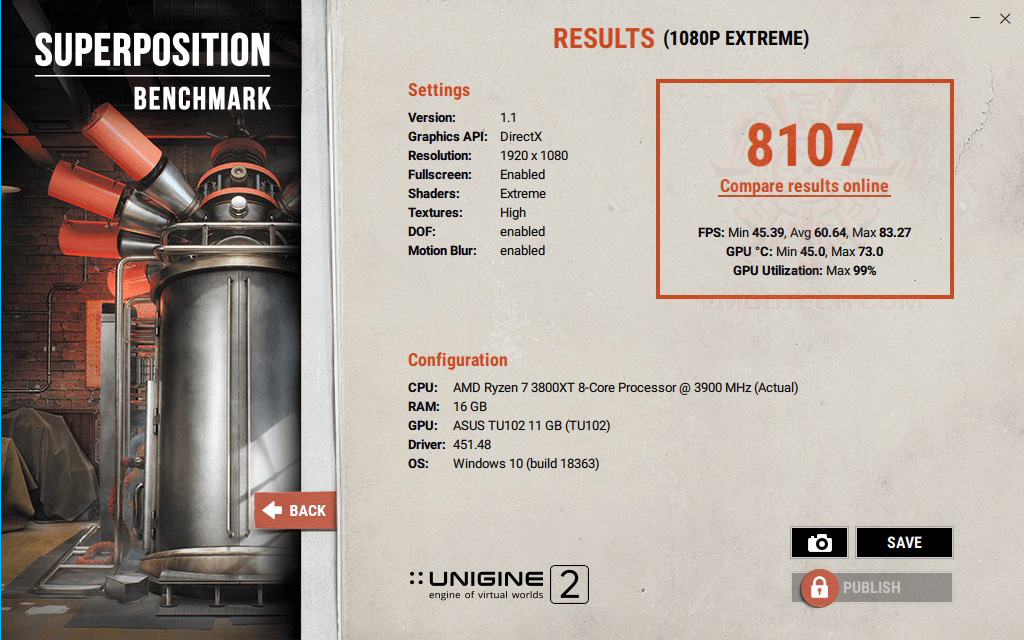

UNIGINE2

un2 MSI MAG B550M MORTAR REVIEW

Unigine2 คะแนนอยู่ที่ 8107แนนครับ ทำได้ดีครับกับผลทดสอบ DX12 ทำผลงานได้ดีจริงๆ

เราไปชมผลทดสอบโอเวอร์คล๊อกส่งท้ายเลยครับ

————————————————–

Maximum Overclock

cpuid oc MSI MAG B550M MORTAR REVIEW

เรามาชมการทดสอบโอเวอร์คล๊อกส่งท้ายกันเลยครับกับเมนบอร์ด MSI MAG B550M MORTAR รุ่นใหม่ล่าสุดของเราในวันนี้ โดยจัดเต็มกับซีพียู AMD RYZEN7 3800XT รุ่นใหม่ล่าสุด ซึ่งรีดพลังกันสุดๆกับชุดน้ำธรรมดาได้ที่ความเร็ว 4.72Ghz แบบ ALL Core ได้อย่างสบายๆเลยครับ เราไปชมผลทดสอบกันเลยครับว่าจะแรงเร็วกันขนาดไหน

SuperPi 1MB

s1 oc MSI MAG B550M MORTAR REVIEW

SuperPI 1MB อยู่ที่เวลา 8.705วินาที ลงความเร็วระดับ 8วิฯได้สบายๆเลยครับ แรงกันสุดๆเลยทีเดียว

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ


————————————————–

msi mag b550m mortar review MSI MAG B550M MORTAR REVIEW

Conclusion

ก็มาถึงบทสรุปครับกับการรีวิว MSI MAG B550M MORTAR เมนบอร์ดเกมส์มิ่งในระดับ Entry Level ในชิปเซ็ต B550 ในซีรี่ย์ MAG รุ่นใหม่ล่าสุด ที่วันนี้สร้างประสิทธิภาพการทำงานได้ดีเลยครับ สามารถใช้งานร่วมกับซีพียู AMD RYZEN7 3800XT ได้อย่างเต็มประสิทธิภาพการทำงานและยังสามารถโอเวอร์คล๊อกทะลุความเร็ว 4.7Ghz ได้อย่างไม่ยากเย็นนักครับ ด้วยดีไซน์ที่ดูสวยงามใหญ่โตขึ้นกว่ารุ่นก่อนๆ กอรปกับฟีเจอร์ที่ให้มานั้นถือว่าจัดระดับพรีเมี่ยมมาให้ใช้งานกันเลยในจุดนนี้ก็ถือว่าค่อนข้างคุ้มค่าเลยครับกับเมนบอร์ดในราคา 5พันกว่าบาทเท่านั้น

สำหรับเมนบอร์ด MSI MAG B550M MORTAR ก็เป็นเมนบอร์ดเกมส์มิ่งที่น่าสนใจมีฟีเจอร์การทำงานมาให้อย่างครบครันครับในระดับพรีเมี่ยมอีกรุ่นที่ค่อนข้างคุ้มค่าและประหยัดเลยครับ อีกทั้งยังสามารถใช้งานกันบบรรดาซีพียูรุ่นท็อปๆเบอร์ใหญ่ๆได้อย่างสบายๆอีกด้วย อีกทั้งการจัดวางวัสดุที่รองรับการตกแต่ง DIY ต่างๆทั้งชุดน้ำหรือม๊อดเพิ่มเติมกันได้ง่ายอีกด้วยครับ ถึงแม้ความแรงในการโอเวอร์คล๊อกอาจจะไม่เท่าบรรดาเมนบอร์ดรุ่นใหญ่นักแต่ก็เหมาะกับบรรดาเกมส์เมอร์ในระดับเริ่มต้นที่มองหาเมนบอร์ด AMD ในราคาที่ไม่สูงมากนักมีฟีเจอร์เกรดเยี่ยมระดับพรีเมี่ยมมาให้ใช้งานกันแบบเกินคุ้ม ถ้าใครกำลังมองหาเมนบอร์ดที่ราคาไม่สูงมากให้ฟีเจอร์มาเกินคุ้มใช้งานง่ายแล้วล่ะก็ MSI MAG B550M MORTAR ถือเป็นอีกหนึ่งตัวเลือกที่น่าสนใจเลยครับ

….

โดยราคาวางจำหน่ายอยู่ที่ประมาณ 5,300บาทต้นๆ ท่านสามารถหาซื้อได้ตามร้านไอทีชั้นนำทั่วไปหรือตัวแทนจำหน่ายได้เลยครับ  แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ


ราคา 5,300บาท Price 160SD

..
