…สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวเมนบอร์ดจากแบรนด์ MSI แบรนด์ดังคุณภาพชื่อดังมาให้ท่านได้ชมกันครับกับเมนบอร์ด B560 รุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดในรุ่นกลางอีกรุ่นมาให้ทุกท่านได้ชมกันครับ โดยเมนบอร์ดที่ผมนำมารีวิวให้ท่านได้ชมกันก็คือรุ่น MSI MAG B560M MORTAR WIFI ซึ่งเป็นเมนบอร์ดในซีรี่ย์ MAG เกมส์มิ่งในระดับกลางที่มีราคาไม่แพงมากกับเอกลักษณ์ลูกระเบิดปืนครก MORTAR ที่เป็นสัญลักษณ์ที่มีดีไซน์ที่สวยงามตามสไตล์ MORTAR ซีรี่ย์ครับ ตัวชุดฮีตซิงค์แบบ Extended Heatsink Design ขนาดใหญ่เน้นระบายความร้อนอย่างเต็มประสิทธิภาพ โดยขนาดเมนบอร์ดนั้นเป็นแบบ m-ATX ขนาดกลางที่ออกแบบรองรับ DIY เพิ่มเติมได้อีกด้วยครับ

…

…ซึ่งในรุ่น MSI MAG B560M MORTAR WIFI แม้จะเป็นเมนบอร์ดระดับกลางที่มีราคาไม่สูงมากแต่ก็ให้ฟีเจอร์กันมาค่อนข้างครบครันเลยครับ ด้วยจุดเด่นที่มีชุดเสา Intel Wi-Fi 6E แยกที่เป็นที่มาของชื่อรุ่นต่อท้ายกับภาคจ่ายไฟแบบใหม่ 12 + 2 +1 DUET RAIL POWER SYSTEM , 8 + 4-pin power connectors , Core Boost , DDR4 Boost , 2.5G LAN and Intel Wi-Fi 6E , Audio Boost  , Lightning USB 20G / USB 3.2 Gen2×2 , Extended Heatsink Design , M.2 Shield Frozr , PCIe Gen4 x4 , PRE-INSTALLED IO SHIELD , PCIE STEEL ARMOR เรียกได้ว่าจัดเต็มให้กันอย่างครบครันเลยครับ

…

… สำหรับท่านที่สงสัยว่าเมนบอร์ดชิปเซ็ต B560 นั้นแตกต่างจาก Z590 อย่างไรก็คือ B560 จะไม่สามารถโอเวอร์คล๊อกตัวคูณหรือปรับตัวคูณซีพียูได้ครับแต่จะปรับบัสแรมหรือโอเวอร์คล๊อกแรมได้อย่างอิสระ ซึ่งในชิปเซ็ตรุ่นก่อนอย่าง B460 จะไม่สามารถปรับได้จะตันแค่ 2933Mhz เท่านั้น แต่ B560 นั้นสามารถโอเวอร์คล๊อกแรมได้อิสระแล้วครับ โดยวันนี้ผมได้ทดสอบกับซีพี Intel Core i9 11900FK รุ่นล่าสุดให้ท่านได้ชมกันครับ  ส่วนรายละเอียดแบบเชิงลึกเราไปชมต่อในด้านล่างแบบละเอียดกันเลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ MSI MAG B560M MORTAR WIFI กันต่อเลยครับ

MSI MAG B560M MORTAR WIFI Appearance

ตัวกล่องเมนบอร์ด MSI MAG B560M MORTAR WIFI  มาในแนวสีเทา-ดำพร้อมลวดลายลูกระเบิดปืนครก MORTAR ที่เป็นสัญลักษณ์ครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

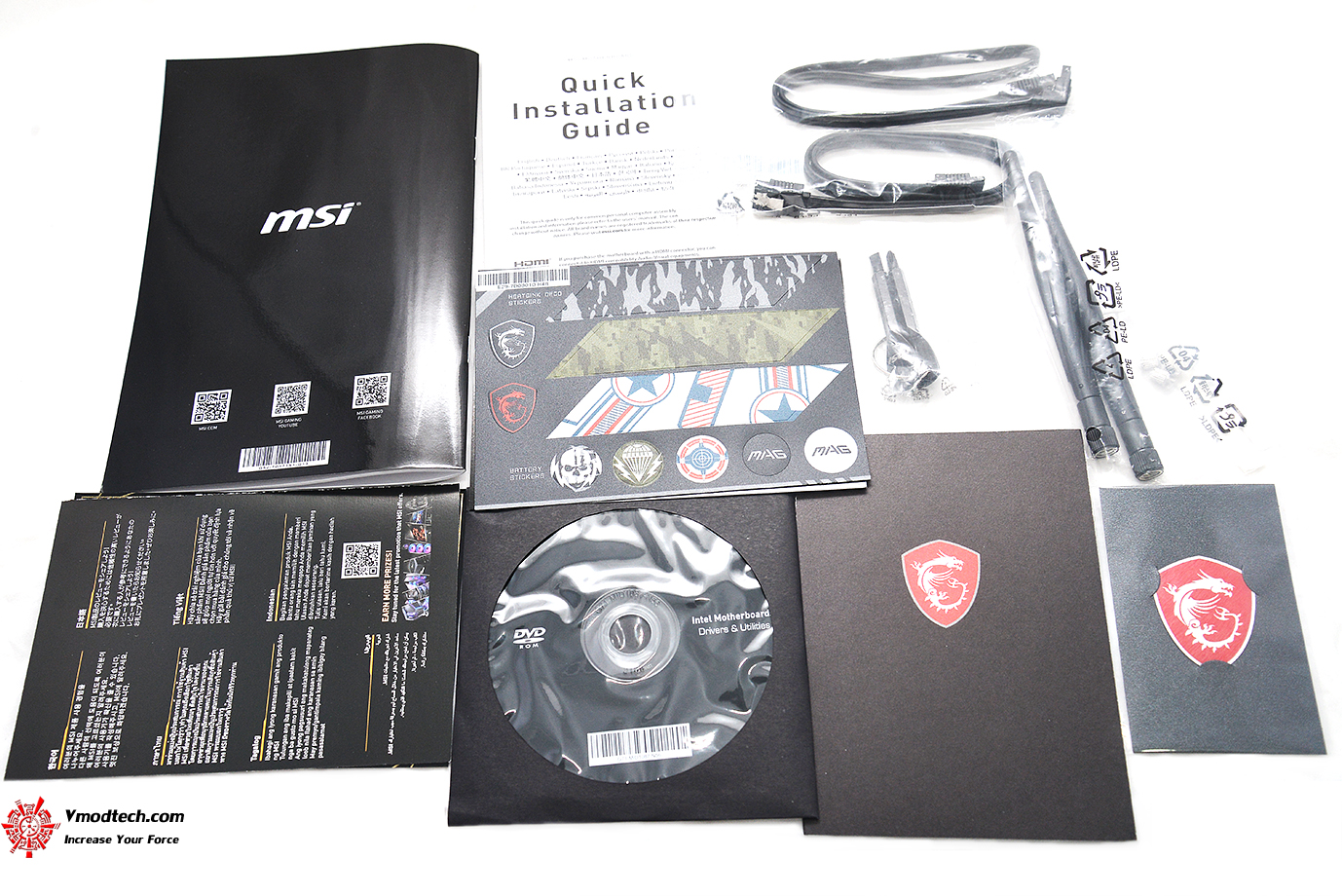

อุปกรณ์เสริมต่างๆ ให้มาเยอะเลยครับ พร้อมอุปกรณ์เสริมพิเศษชุดเสา Wi-Fi 6E  เอาไว้ให้ใช้งานกัน , SATA 2ชุด , สติ๊กเกอร์ , คู่มือต่างๆ , แผ่นไดร์เวอร์ , ให้กันมาเยอะมากจริงๆครับ

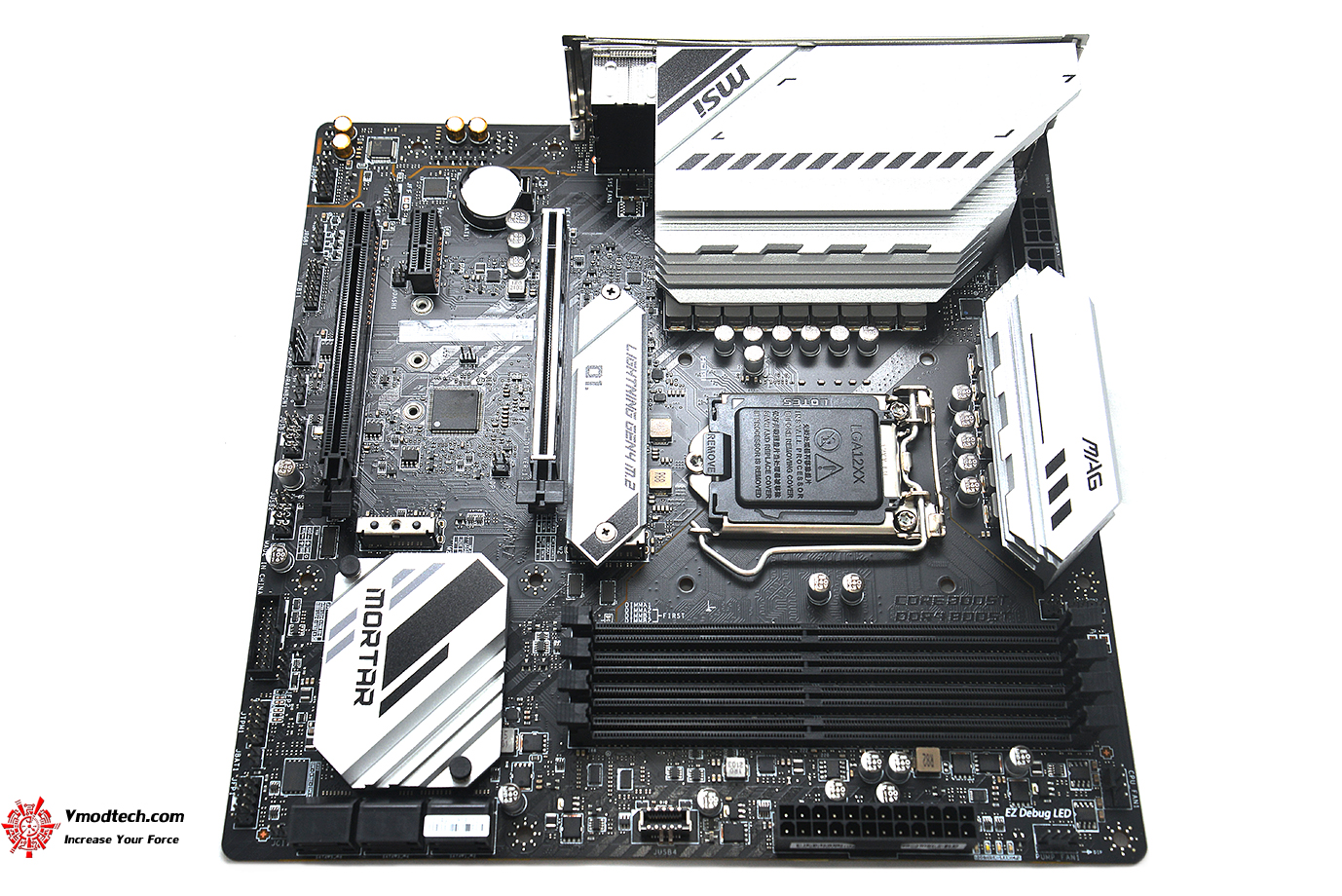

เมนบอร์ MSI MAG B560M MORTAR WIFI นั้นดีไซน์สีเทา-ดำสวยงามกับฮีตซิงค์ขนาดใหญ่แบบ Extended Heatsink Design และ M.2 ก็มีฮีตซิงค์แบบ M.2 Shield Frozr ให้ 1ช่อง ดีไซน์ดูดีฮีตซิงค์ใหญ่โตกว่าเดิมมากขึ้นเยอะเลยครับ

ตัวเมนบอร์ด MSI MAG B560M MORTAR WIFI นั้นรองรับการ DIY ได้อย่างเต็มรูปแบบครับ ดูแล้วก็จะคล้ายกันกับรุ่น Tomahawk แต่ขนาดและช่องเชื่อมต่อต่างๆ จะถูกตัดออกไปครับ

ขนาดเมนบอร์ด M-ATX Form Factor

ด้านบนฮีตซิงค์สีเทาเป็นแบบ PRE-INSTALLED I/O SHIELD ที่ป้องกันอันตรายที่ด้านบนโดยตัวฮีตซิงค์นั้นทำมาจากอลูมิเนียมขนาดใหญ่และใช้ชุดฮีตซิงค์แบบ Extended Heatsink Design ขนาดใหญ่เน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

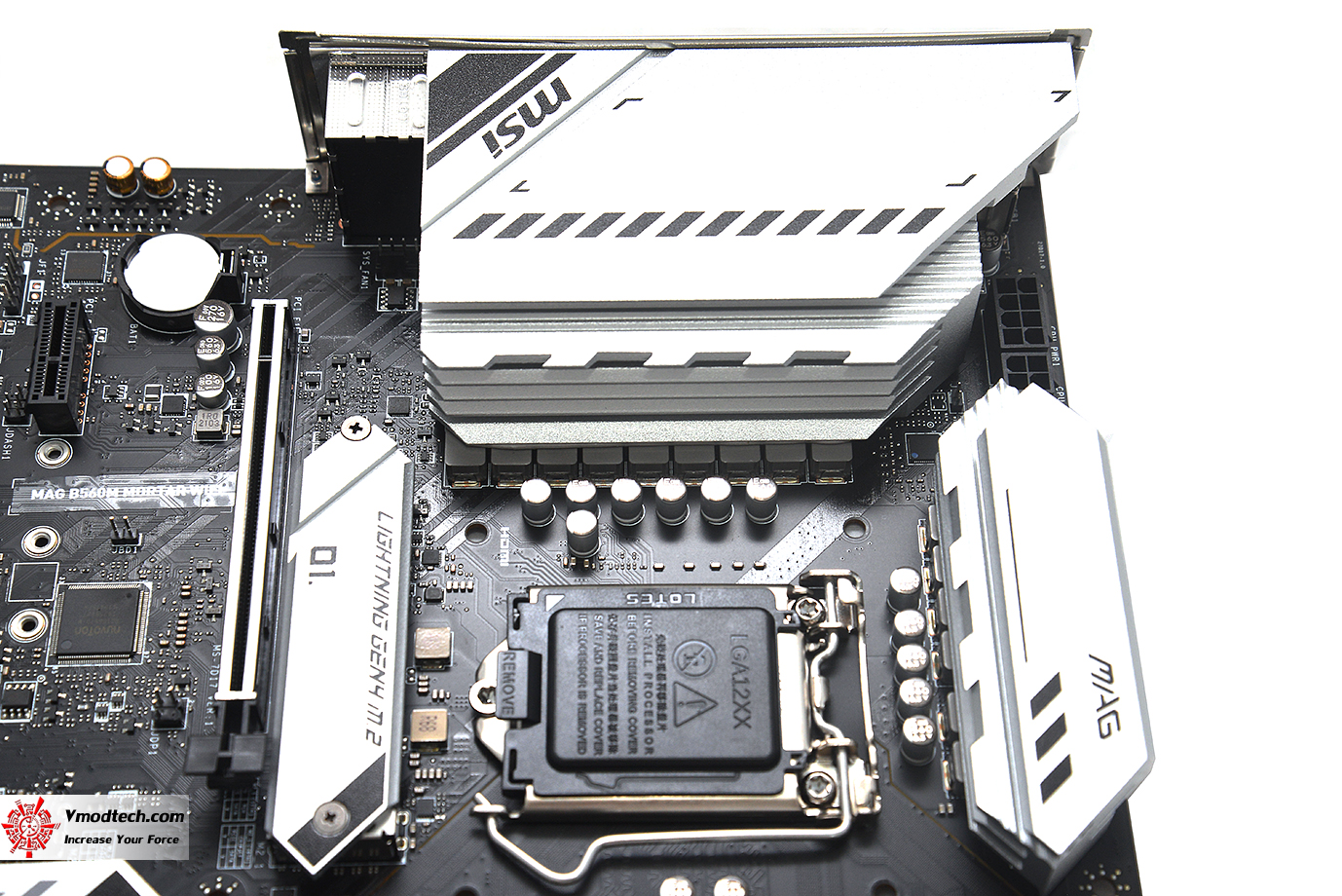

ด้านบนเป็นฮีตซิงค์ภาคจ่ายไฟ 12 + 2 +1 DUET RAIL POWER SYSTEM ที่จ่ายไฟอย่างเต็มระบบพร้อมประสิทธิภาพการทำงานอย่างเต็มที่ตลอดการใช้งานครับ ใช้ซ๊อกเก็ต Intel® Socket LGA 1200 รองรับหน่วยประมวลผล 11th and 10th Gen Intel^® Core™ / Pentium^® Celeron^® processors for LGA 1200 socket, รุ่นที่ 11 ที่เปิดตัวใหม่ล่สุด

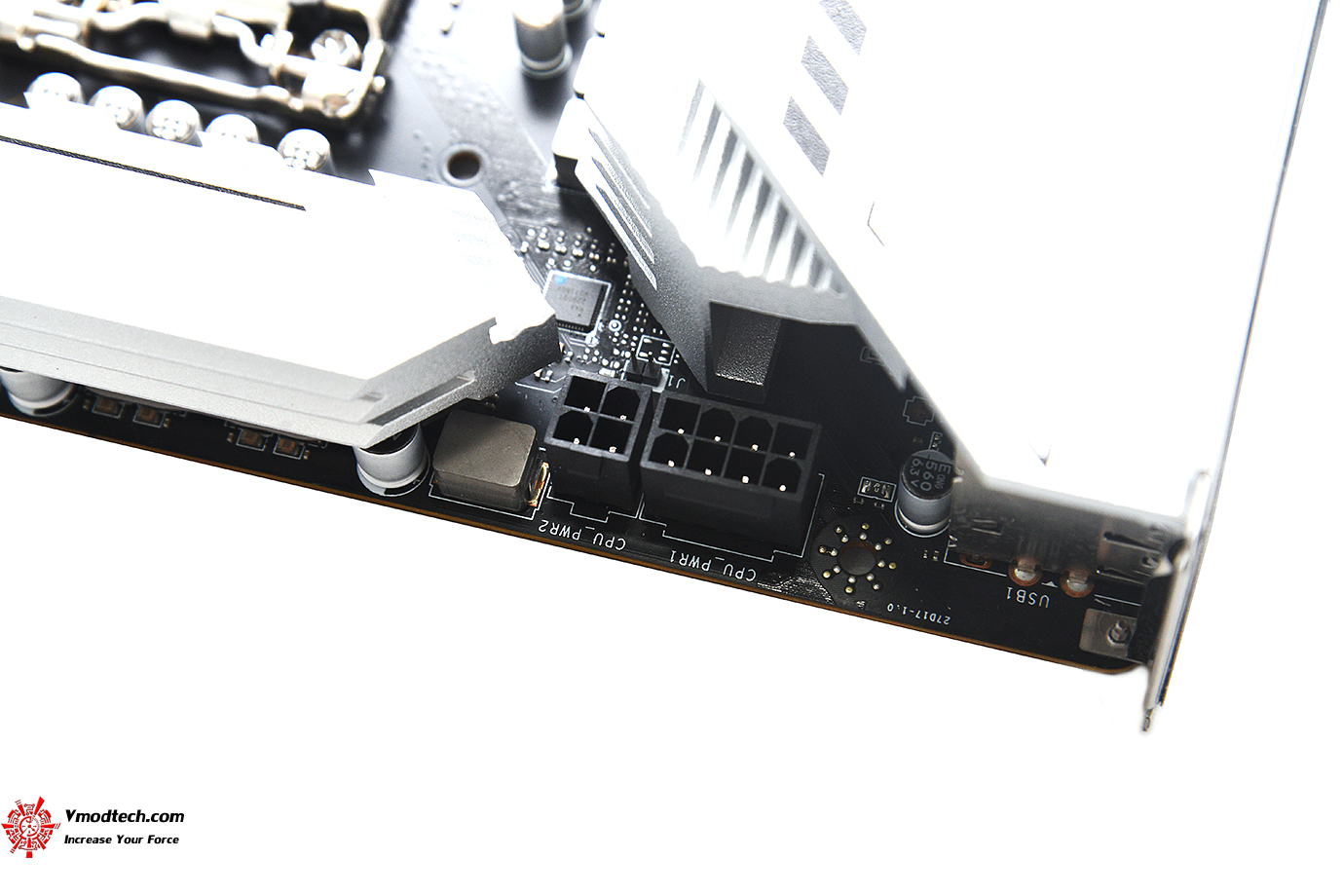

ใช้ช่องต่อไฟเลี้ยงซีพียูแบบ  8+4พิน 2ช่องครับ

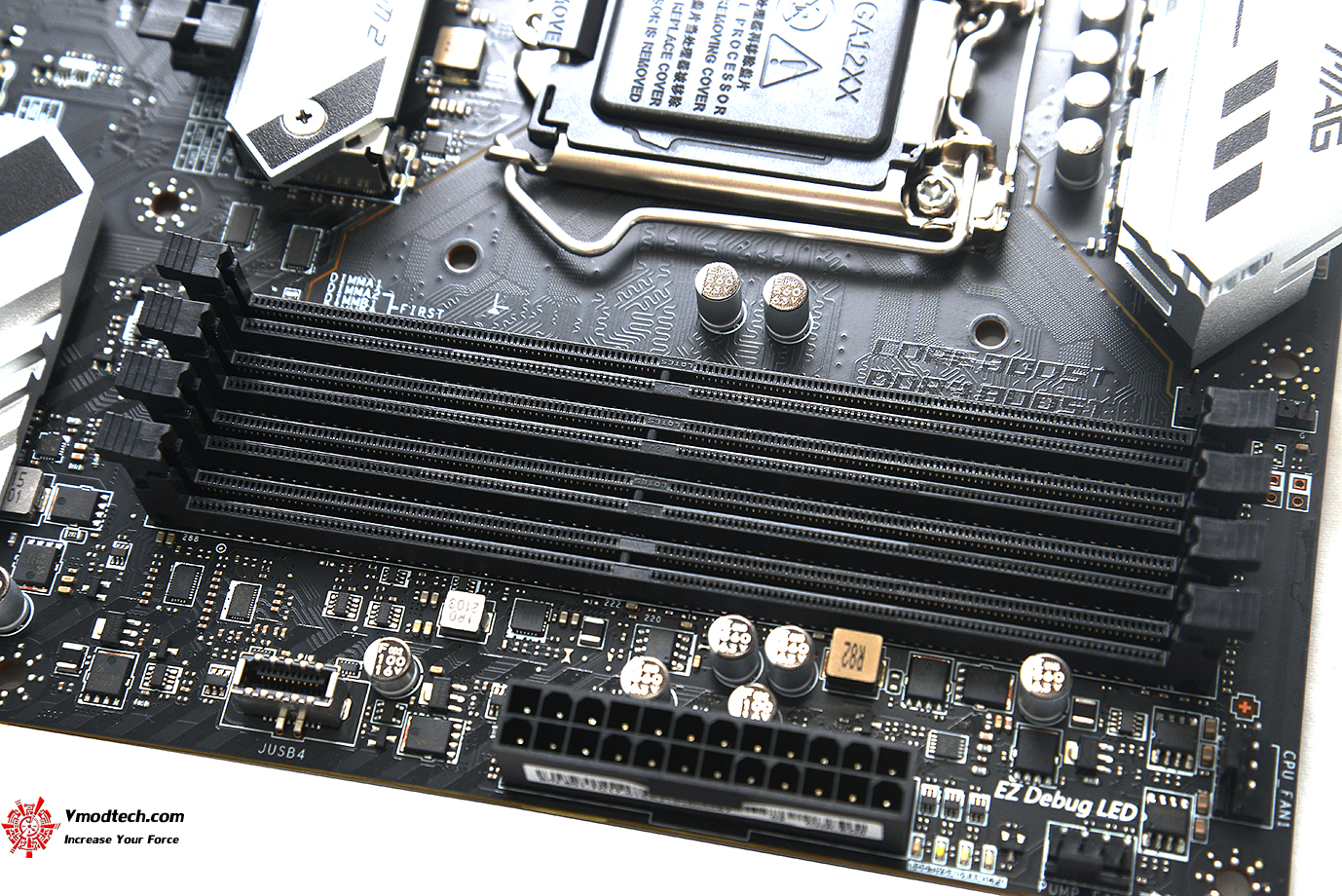

แรมมี 4ช่อง รองรับ DDR4 ความจุ 128GB บัสแรมสูงสุด 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4533(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz

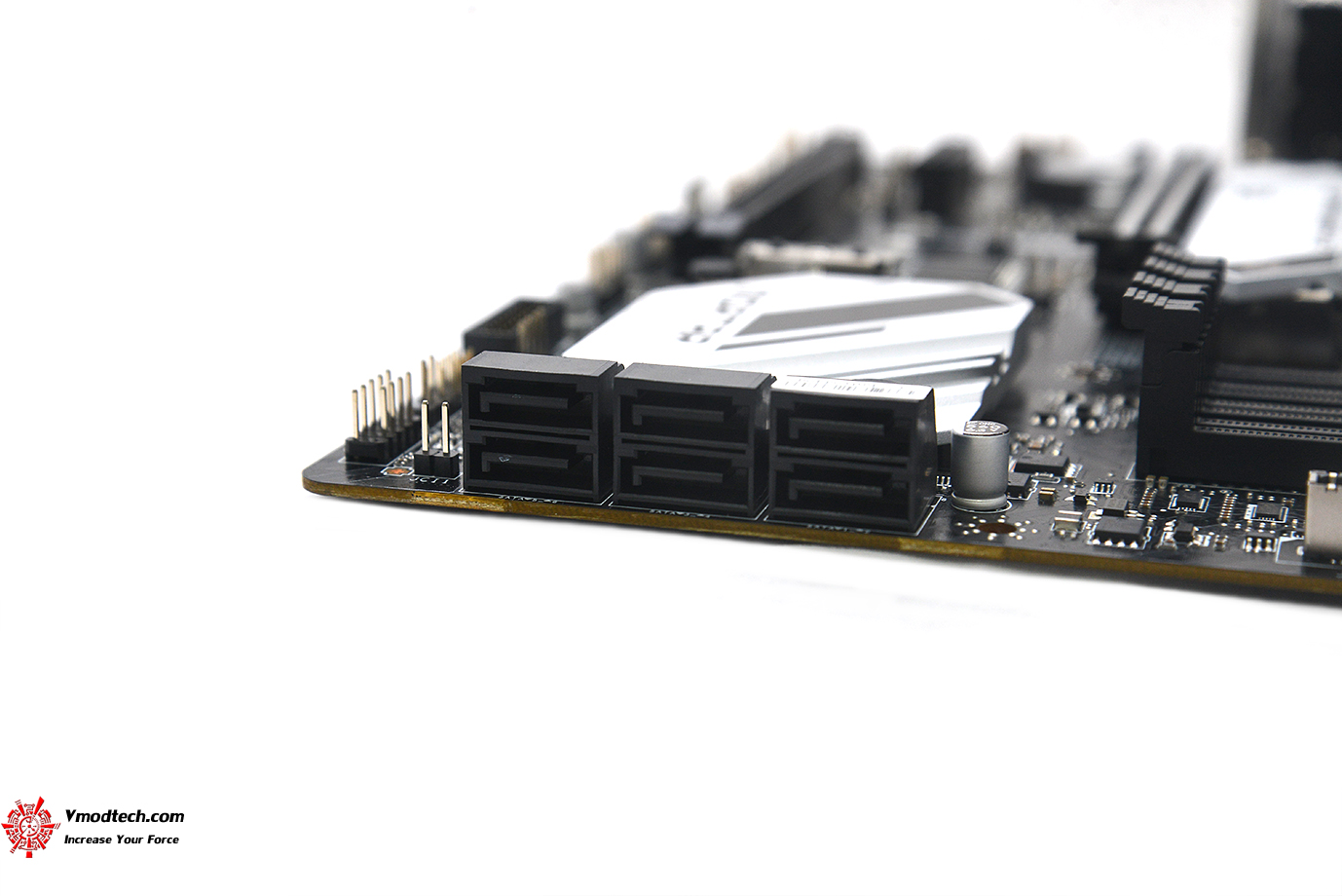

ช่อง SATA มีมาให้ 6 x SATA 6Gb/s ports

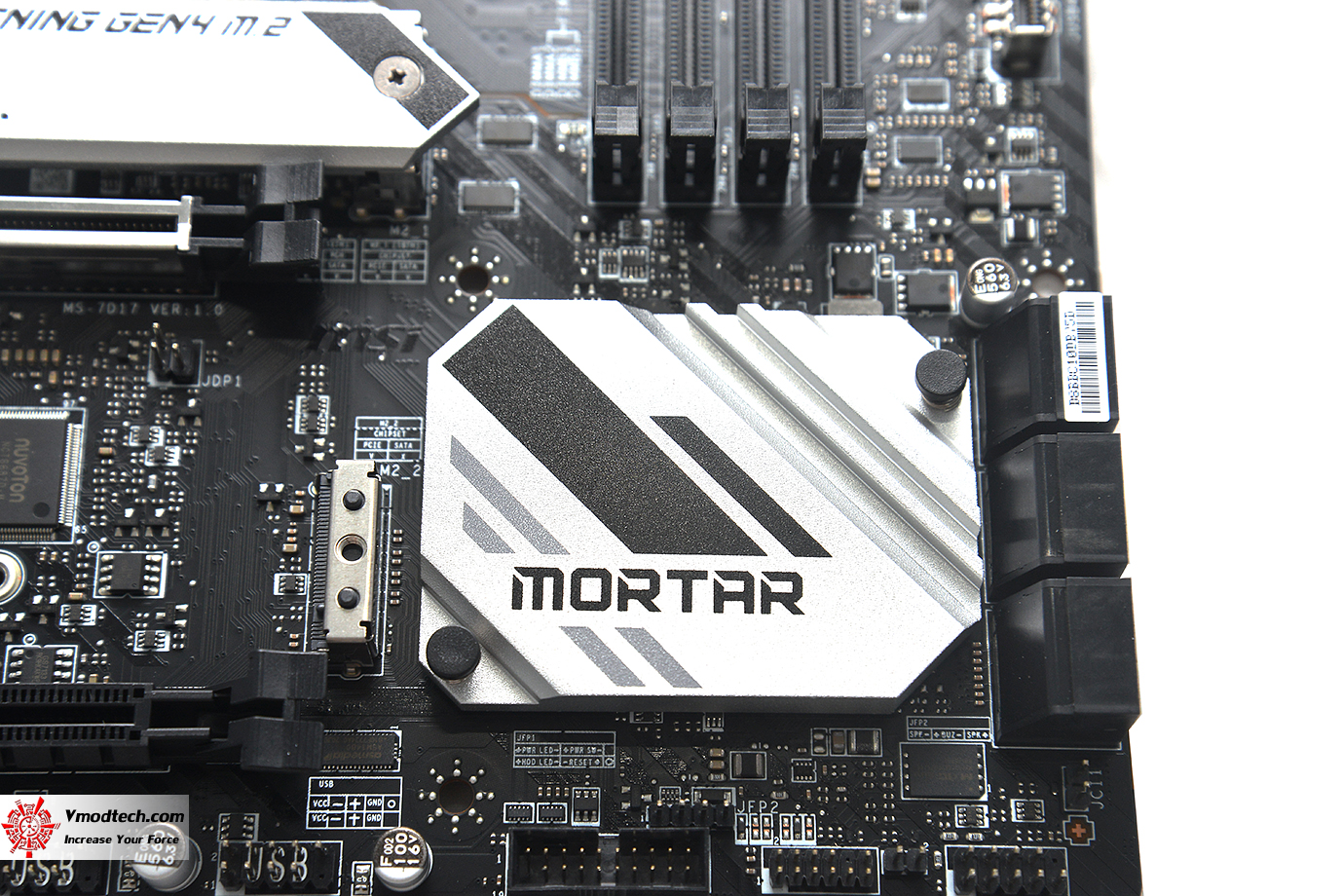

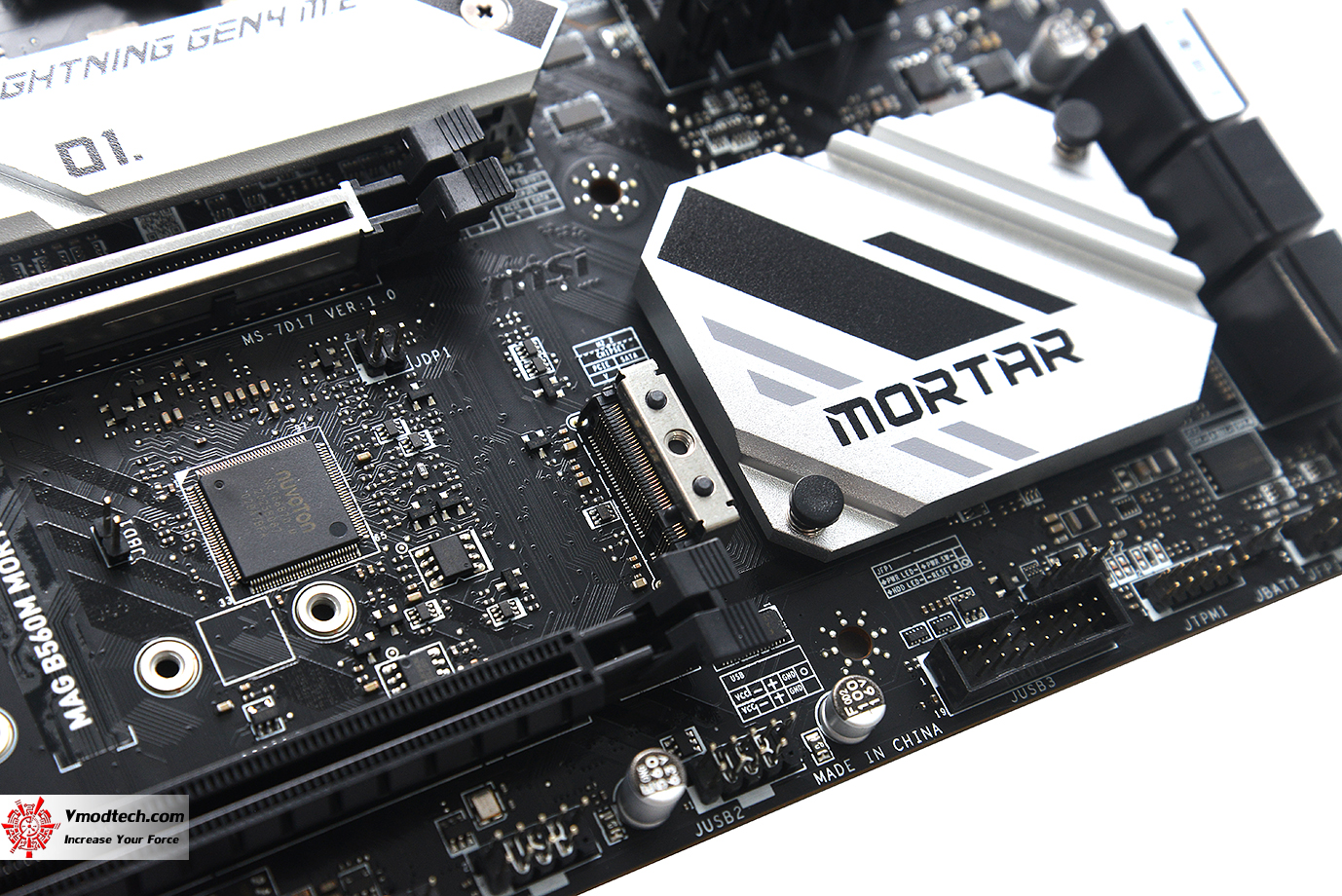

ชิปเซ็ต B560 รุ่นใหม่ล่าสุด ฮีตซิงค์ชิปเซ็ตใหญ่โตเน้นระบายความร้อนเป็นอย่างดีมีโลโก้ MORTAR โดดเด่นสวยงาม

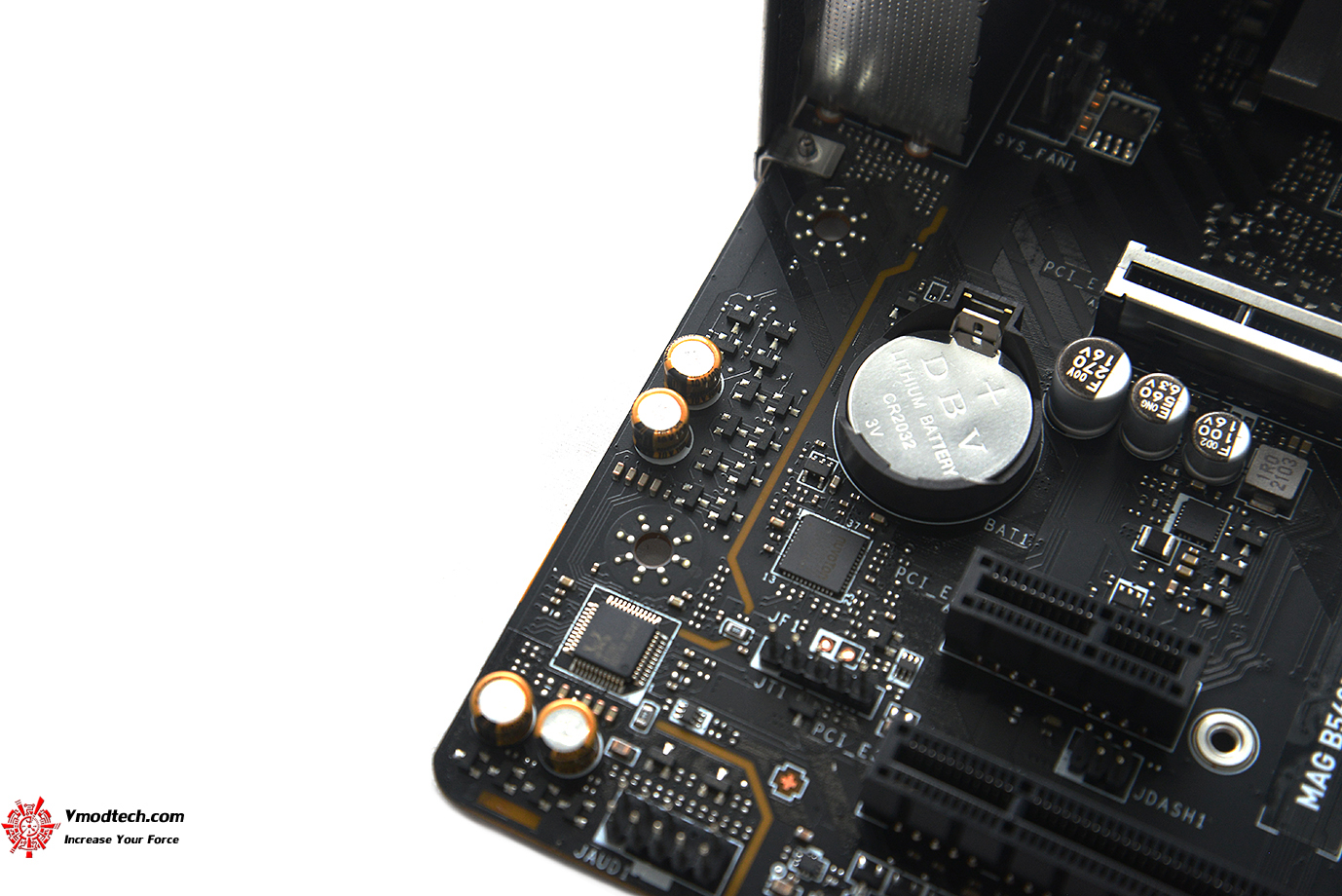

ระบบเสียง AUDIO BOOST Realtek® ALC897 Codec เน้นเสียงเพื่อคอเกมส์มิ่งโดยเฉพาะ

ช่องเชื่อมต่อ M.2 ให้กันมา 2ช่องครับมีฮีตซิงค M.2 Shield Frozr มีฮีตซิงค์ให้ 1ช่องในการระบายความร้อน

PCIE ช่องแรกเสริมแกร่งด้วย PCI-E Steel Armor ให้ครับ ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 2x PCIe x16 slots , 1x PCIe 3.0 x1

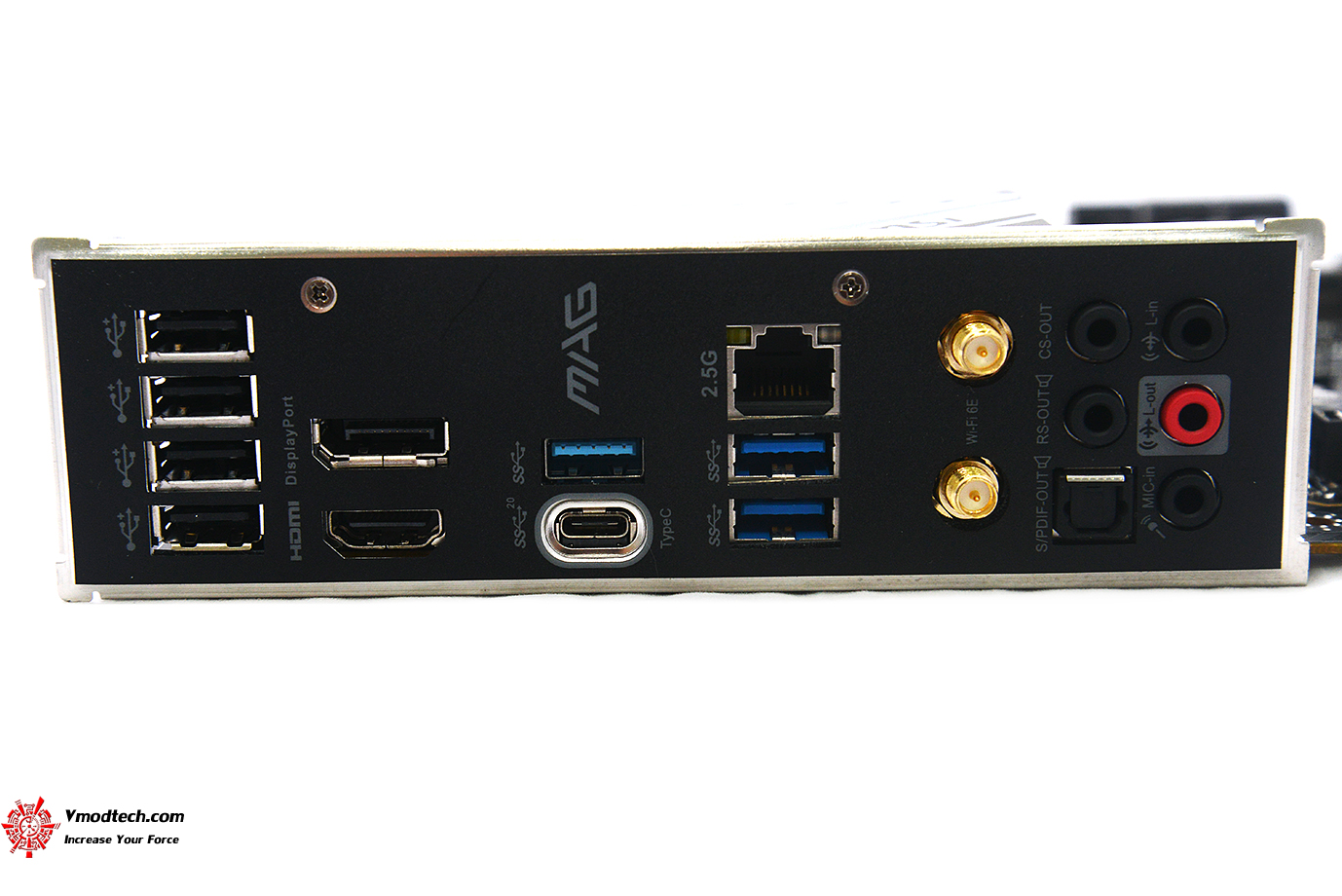

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

ด้านหลัง PCB สีดำสนิทใช้ทองแดงแบบ 2OZ ที่เน้นความทนทานและประสิทธิภาพในการโอเวอร์คล๊อกดียิ่งขึ้นครับ

เราไปชมหน้าไบออสกันต่อเลยครับ

Bios interface

หน้าจอหลักแสดงรายละเอียดเมนูการทำงานต่างๆแบบ MSI Click Bios5 ที่ดูง่ายและแสดงผลได้ชัดเจนครับ หน้าแรกเมนูแสดงรายละเอียดของอุปกรณ์ ไบออส Ver. สถานะการทำงานต่างๆ

ระบบปรับแต่งโอเวอร์คล๊อกนั้นก็จะสามารถปรับแต่งได้แค่บัสแรมที่โอเวอร์คล๊อกได้อย่างอิสระครับผม

เมนู Setting ตั้งค่าต่างๆก็สามารถเข้าไปตั้งได้ตามความต้องการครับ

ระบบ Fan Control ก็มีมาให้ใช้งานครับ

เมนู OC Profile ก็มีให้ใช้งานเอาไว้เก็บค่าไบออสต่างๆครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

Test Setup

SYSTEMS
.CPU	.Intel Core i9 11900K
.Thermal Grease	.Noctua NT-H2 THERMAL PASTE
.Motherboard	.MSI MAG B560M MORTAR WIFI
.Memory	..G.SKILL TRIDENTZ DDR4 3600Mhz
.Graphic Card	. ASUS GeForce RTX 2080 Ti DUAL
.Harddisk	. Plextor M6PRO 256 / KINGSTON SSD 256GB
.CPU Cooler	..Water Cooling
.Power Supply	..ANTEC 1300W Platinum
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Core i9 11900K รุ่นใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับเมนบอร์ดตัวแรง MSI MAG B560M MORTAR WIFI รุ่นใหม่ล่าสุดชิบเซ็ต B560 ร่วมกับกราฟฟิกการ์ดตัวแรงอย่าง ASUS GeForce RTX 2080 Ti DUAL จากทางเอซุสครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบระบายความร้อนด้วยน้ำธรรมดา

CPU-Z

ในส่วนของความเร็วที่ใช้งานจริงของซีพียู Intel Core i9 11900KF โดยมีสเปกการทำงาน 8C/16T ใช้สถาปัตย์ Cypress Cove Core ขนาด 14nm ความเร็ว 3.5Ghz - 4.8Ghz และบูตสูงสุดที่ 5.1Ghz - 5.3Ghz ครับ รุ่นใหม่ล่าสุดบัสแรม 3600Mhz มีอัตราบริโภคไฟที่ 125W TDP ครับ วันนี้ทดสอบตามประสิทธิภาพของซีพียูและเมนบอร์ดแบบเดิมๆ และมีการโอเวอร์คล๊อกในช่วงท้ายบทความเช่นเดิมครับ

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080 Ti DUAL ตัวแรงเลยครับ

AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

SuperPI 32MB

HyperPI 32M 16Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 6.420วินาที SuperPI32 อยู่ที่เวลา 5นาที 16.839วินาที HyperPi32MB ก็ผ่านหมดเวลาเฉลี่ย 14นาที เวลานั้นเร็วแรงดีมากเลยครับใช้งานได้จริงอย่างมีเสถียรภาพ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

ส่วน Winrar นั้นอยู่ที่ 28860KB/s โปรแกรม Fritzchess นั้นอยู่ที่ 74.82คะแนนครับและ wPrime อยู่ที่เวลา 78วินาที แรงเยี่ยมทุกการทดสอบกันเลยทีเดียว

X264 FHD

ผลทดสอบโดยรวม X264 กดกันไป 66.46FPS แรงเยี่ยมมากๆ ครับ

Corona 1.3 Benchmark

Corona เรนเดอร์ที่เวลา 1นาที 28วินาที แรงมากๆ ครับ

FRYRENDER X64

Fryrender เวลาอยู่ที่ 1.32นาที เร็วเยี่ยมไปเลยครับ

Geekbench 5

Gekkbench 5 ทำการเรนเดอร์ซีพียูอยู่ที่ 10406คะแนน แรงมากๆ ครับ

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 53456MB/s , 52496 / 47857MB/s กับบัสแรม 3600Mhz ซึ่งประสิทธิภาพอ่าน/เขียนแรงดีทั้งคู่ครับ ทั้งอ่าน/เขียนเลยครับ แรงเยี่ยมจริงๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

Cinebench 15

Cinebench 20

Cinebench 23

โปรแกรม Cinebench ทุกเวอร์ชั่นประสิทธิภาพ Multi Core ประสิทธิภาพการเรนเดอร์มาเต็มทุกการทดสอบเลยครับ แรงทุกการทดสอบครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

PCMark10

PCMark10 อยู่ที่ 8041คะแนน แรงเลยครับ

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 90698คะแนน แรงมากๆ เลยครับ

3DMark11

3Dmark11 รวมอยู่ที่ 32856คะแนนแรงมากๆ ครับ

3DMark 2013

Fire Strike คะแนนรวมอยู่ที่ 26711คะแนน แรงมากครับ

3DMark Time Spy คะแนนรวมอยู่ที่ 13114คะแนน ทำได้ดีมากครับ

Unigine2

Unigine2 อยู่ที่คะแนน 7754คะแนน แรงมากครับ

เราไปชมผลทดสอบ Overclock กันต่อเลยครับ

Overclock

โดยการโอเวอร์คล๊อกเมนบอร์ด MSI MAG B560M MORTAR WIFI นั้นสามารถโอเวอร์คล๊อกแรมไปได้ที่ความเร็ว 4800Mhz ได้แบบสบายๆ ครับ ต้องบอกว่าไบออสนั้นยังเป็นเวอร์ชั่น Beta ทดสอบที่ยังไม่สมบรูณ์อยู่ แต่ก็สามารถที่จะเล่นบัสแรมสูงๆ กันได้สบายๆ ครับ ถ้าได้บัสแรมเวอร์ชั่นเต็มมาใช้น่าจะได้เห็นความเร็วที่สูงกว่านี้ครับ ถ้าไบออสตัวเต้มมาก็จะอัพเดทให้ท่านได้ชมกันอีกนะครับ

AIDA64 Memory benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ แรงทะลุ 68K ทั้งอ่านเขียนครับ ที่บัสแรม 4800Mhz ได้สบายๆ เลยครับ

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Conclusion

…ก็มาถึงบทสรุปครับกับการรีวิว MSI MAG B560M MORTAR WIFI เมนบอร์ดชิปเซ็ต B560 รุ่นใหม่ล่าสุดที่วันนี้นำมารีวิวให้ท่านได้ชมกันกับประสิทธิภาพการทำงานที่ออกมาได้ดีเลยครับกับเมนบอร์ดขนาดกลางที่สามารถจะโอเวอร์คล๊อกแรมเพิ่มเติมความแรงกันได้สบายๆ ครับ กับเมนบอร์ดดีไซน์กระทัดรัดขนาด M-ATX ที่ดีไซน์ลงตัวสวยงามมาพร้อมฟีเจอร์ให้ใช้งานหลักๆ ค่อนข้างครบในราคาที่ไม่สูงมากในซีรี่ย์ MAG อีกรุ่นสไตล์ MOTAR ซีรี่ย์ของทาง MSI ที่เอาใจเกมส์เมอร์งบประหยัดกันมาอย่างยาวนานกันอยู่แล้ว และในซีรี่ย์ B560 รุ่นนี้ก็เพิ่มวัสดุและองค์ประกอบฟีเจอร์เพิ่มขึ้นมามากกว่ารุ่นก่อนๆ เยอะเลยครับ ทั้งชุดเสา WIFI 6 ภาคจ่ายไฟที่ดูอลังการจ่ายไฟได้ดีกว่าเดิม ชุดฮีตซิงค์ที่ใหญ่โตเน้นระบายความร้อนได้เป็นอย่างดี

….

… ในส่วนของฟีเจอร์ต่างๆ ก็จัดเต็มมาให้อย่างครับครันครับไม่ว่าจะเป็นภาคจ่ายไฟแบบใหม่ 12 + 2 +1 DUET RAIL POWER SYSTEM , 8 + 4-pin power connectors , Core Boost , DDR4 Boost , 2.5G LAN and Intel Wi-Fi 6E , Audio Boost  , Lightning USB 20G / USB 3.2 Gen2×2 , Extended Heatsink Design , M.2 Shield Frozr , PCIe Gen4 x4 , PRE-INSTALLED IO SHIELD , PCIE STEEL ARMOR เรียกได้ว่าจัดเต็มให้กันอย่างครบครันเลยครับ

…

…สำหรับเมนบอร์ด MSI MAG B560M MORTAR WIFI ถือเป็นเมนบอร์ดรุ่นกลางในซีรี่ย์ MAG อีกรุ่นที่ยังคงเอกลักษณ์และมาตรฐานของซีรี่ย์เอาไว้ได้อย่างดีครับทั้งประสิทธิภาพและคุณภาพที่ครบครันด้วยฟีเจอร์การทำงานที่คุ้มค่าในราคาที่ไม่สูงมากนักเพื่อคอเกมส์เมอร์โดยเฉพาะ อีกทั้งยังสามารถโอเวอร์คล๊อกแรมได้แรงๆ อีกด้วย ถือเป็นเมนบอร์ดคุณภาพอีกรุ่นที่น่าสนใจครับสำหรับคนที่มีงบประมาณไม่มากนักในระดับกลางๆ แต่ได้เมนบอร์ดคุณภาพเกินราคามาไว้ใช้งานอีกรุ่นที่มีฟีเจอร์ค่อนข้างเยอะให้มาครบในจุดที่สำคัญๆ ข้อสังเกตุก็มีเพียงไม่มีไฟ RGB มาให้แค่นั้นครับ แต่นอกนั้นก็รองรับการ DIY กันอย่างสบายๆ และช่องเชื่อมต่ออาจจะไม่ได้มากเหมือนเมนบอร์ดรุ่นใหญ่ แต่ถ้าท่านไม่เน้นอะไรมากเล่นเกมส์ ทำงาน ว่างๆ โอเวอร์คล๊อกแรมกันแบบแรงๆ แค่นี้ก็เกินคุ้มแล้วครับกับซีี่ย์ MAG รุ่นนี้ ก็เป็นเมนบอร์ดที่ราคาไม่สูงมากแต่คุ้มค่าเกินราคาอีกรุ่นเลยครับในขนาด M-ATX ลองพิจารณากันดูนะครับ

…

…โดยราคาวางจำหน่า 4,XXXบาทไทย พร้อมวางจำหน่ายตามร้านไอทีชั้นนำทั่วไปหรือตัวแทนจำหน่ายในเร็วๆ นี้ครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

…

ราคา 4,XXXบาท Price 150USD

..

…

.

…
