MSI MAG B660M MORTAR WIFI Appearance

dsc 1421 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

ตัวกล่องแพ๊คเก็จนั้นเป็นชุด Kit กล่องใหญ่มาให้เลยครับ



dsc 1433 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

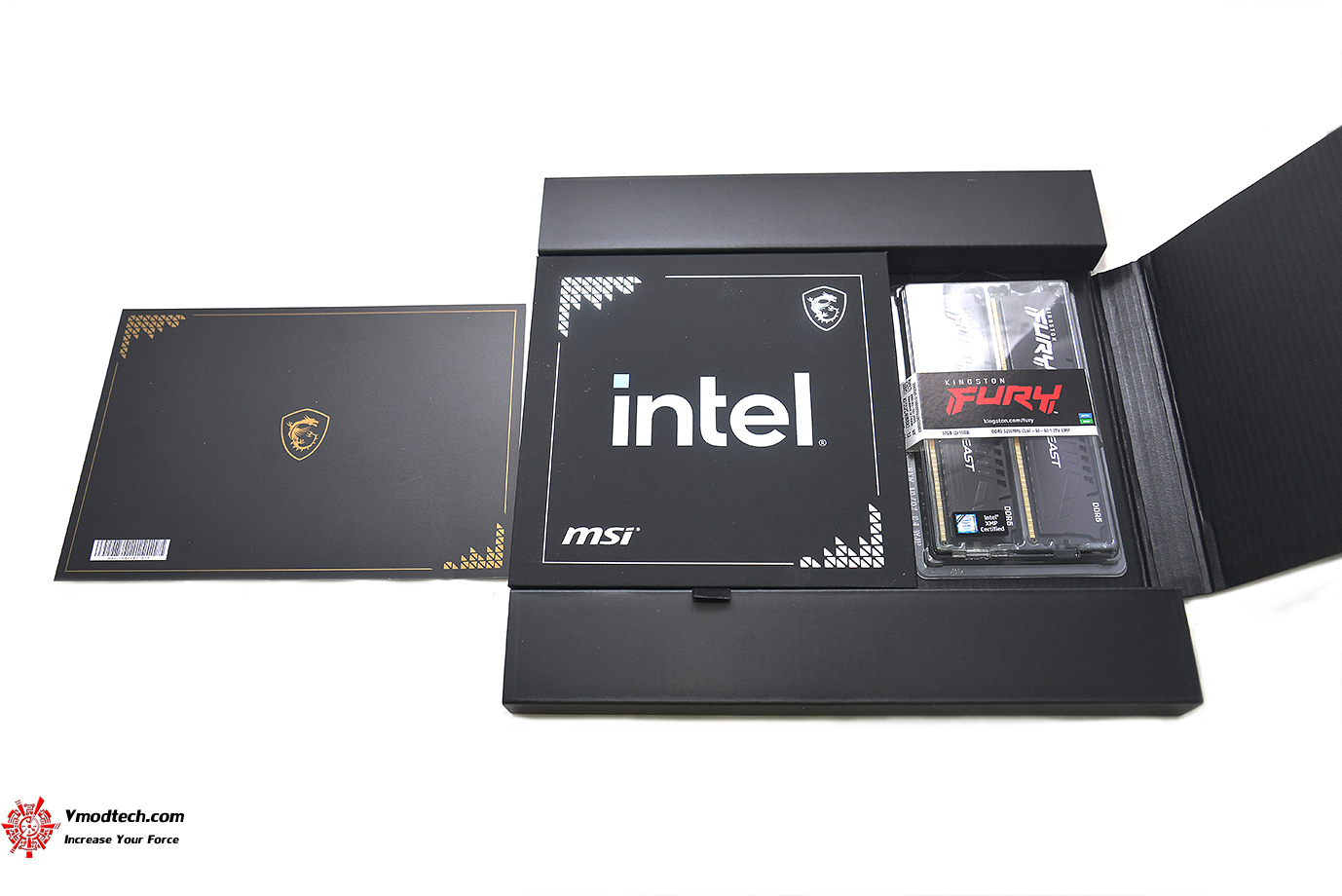

ภายในกล่องชุด Kit ก็มีทั้งซีพียู Intel Core i5 12400 และ แรม KINGTON FURY BEAST DDR5 5200Mhz 32GB รุ่นใหม่ล่าสุด DDR5 มาให้พร้อมใช้งานเลยครับ

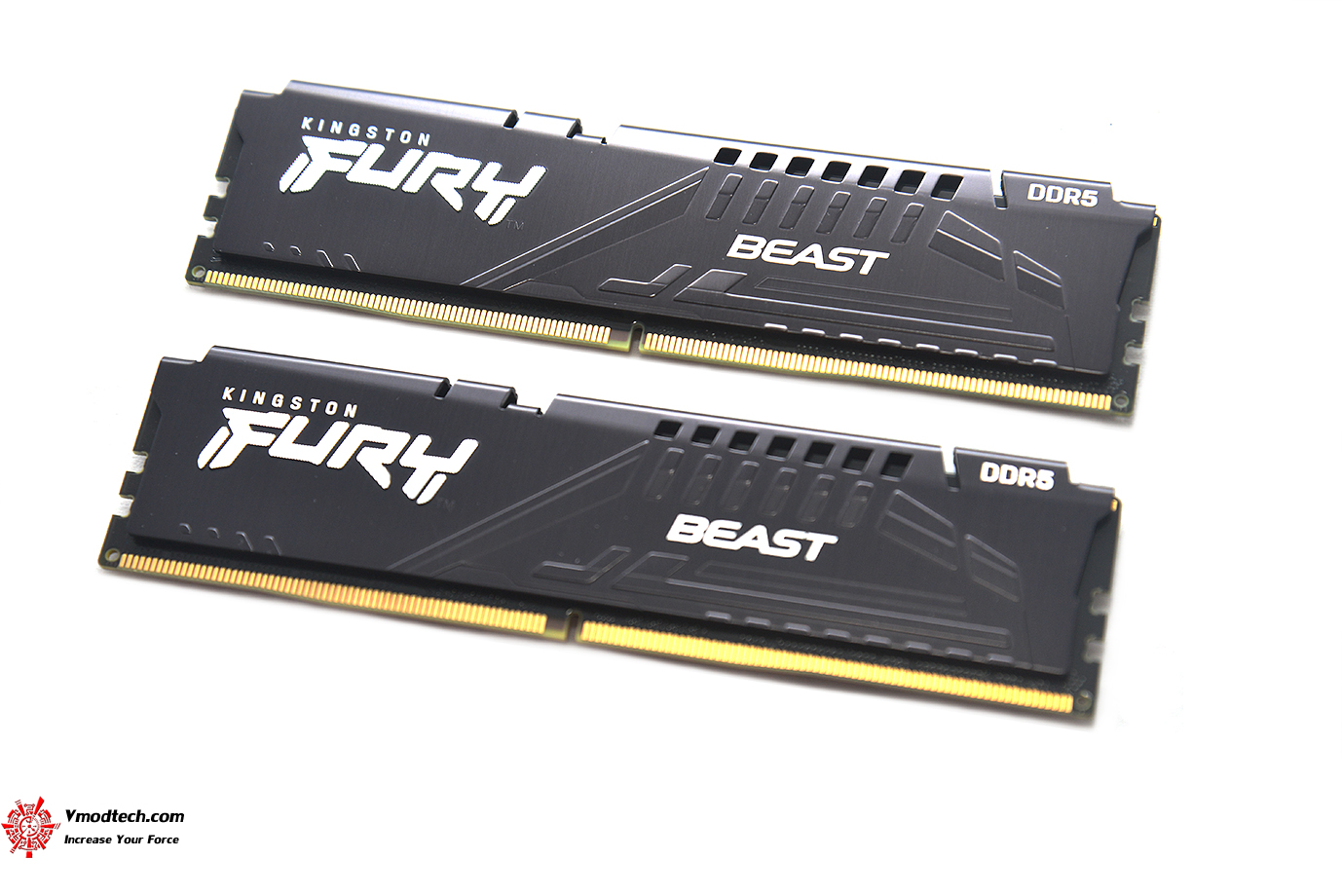

dsc 1711 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEWแรม KINGTON FURY BEAST DDR5 5200Mhz 32GB รุ่นใหม่ล่าสุด DDR5 ที่มาพร้อมชุด Kit ในการทดสอบร่วมในครั้งนี้ครับ

dsc 1437 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

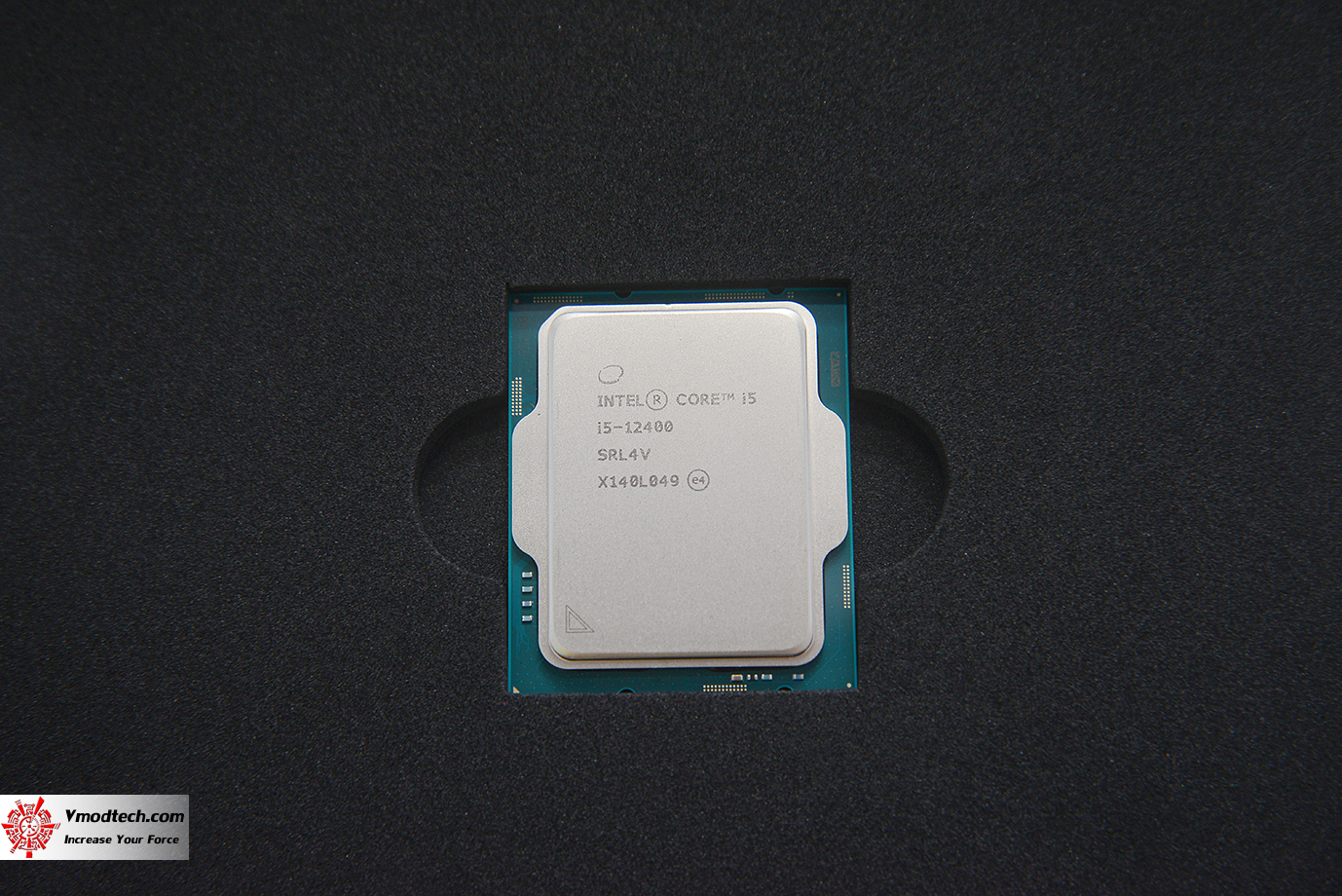

ซีพียู Intel Core i5 12400 รุ่นใหม่ล่าสุด Non K มีมาให้พร้อมชุด Kit ที่นำมาทดสอบกันในวันนี้ครับ


dsc 1478 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

ตัวกล่องมาในแนวสีดำตามสไตล์ MAG ซีรี่ย์บอกชื่อรุ่น MSI MAG B660M MORTAR WIFI มีลูกระเบิดปืนครก MORTAR อันเป็นเอกลักษณ์เอาไว้ชัดเจนครับ

dsc 1484 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

dsc 1495 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

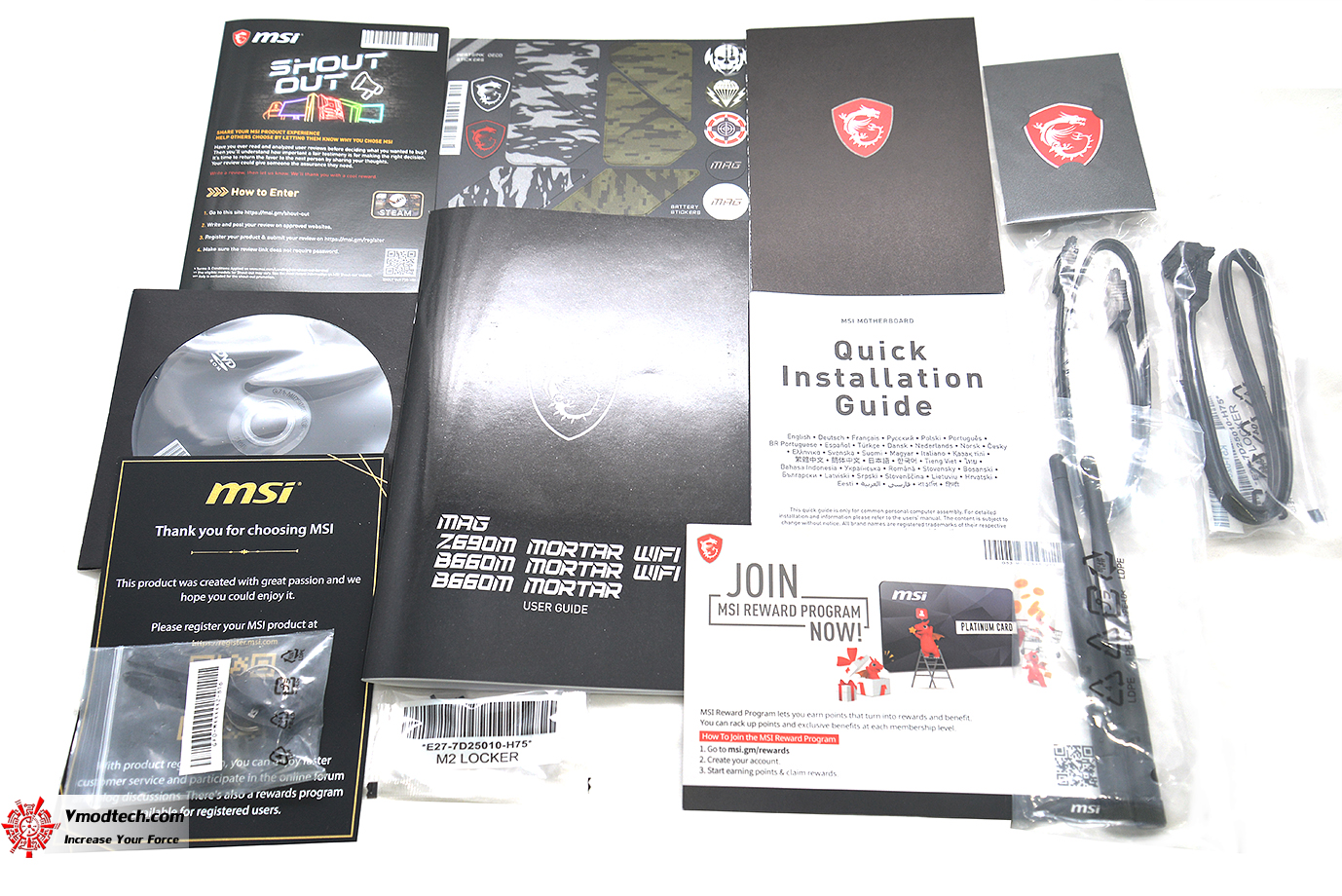

อุปกรณ์ต่างๆ ประกอบด้วย คู่มือ ,  สาย SATA 2 ชุด , สติ๊กเกอร์ต่างๆ พร้อมโปรโมชั่นพิเศษ , เสา Wifi ครับ ให้มากันเยอะเลยทีเดียว

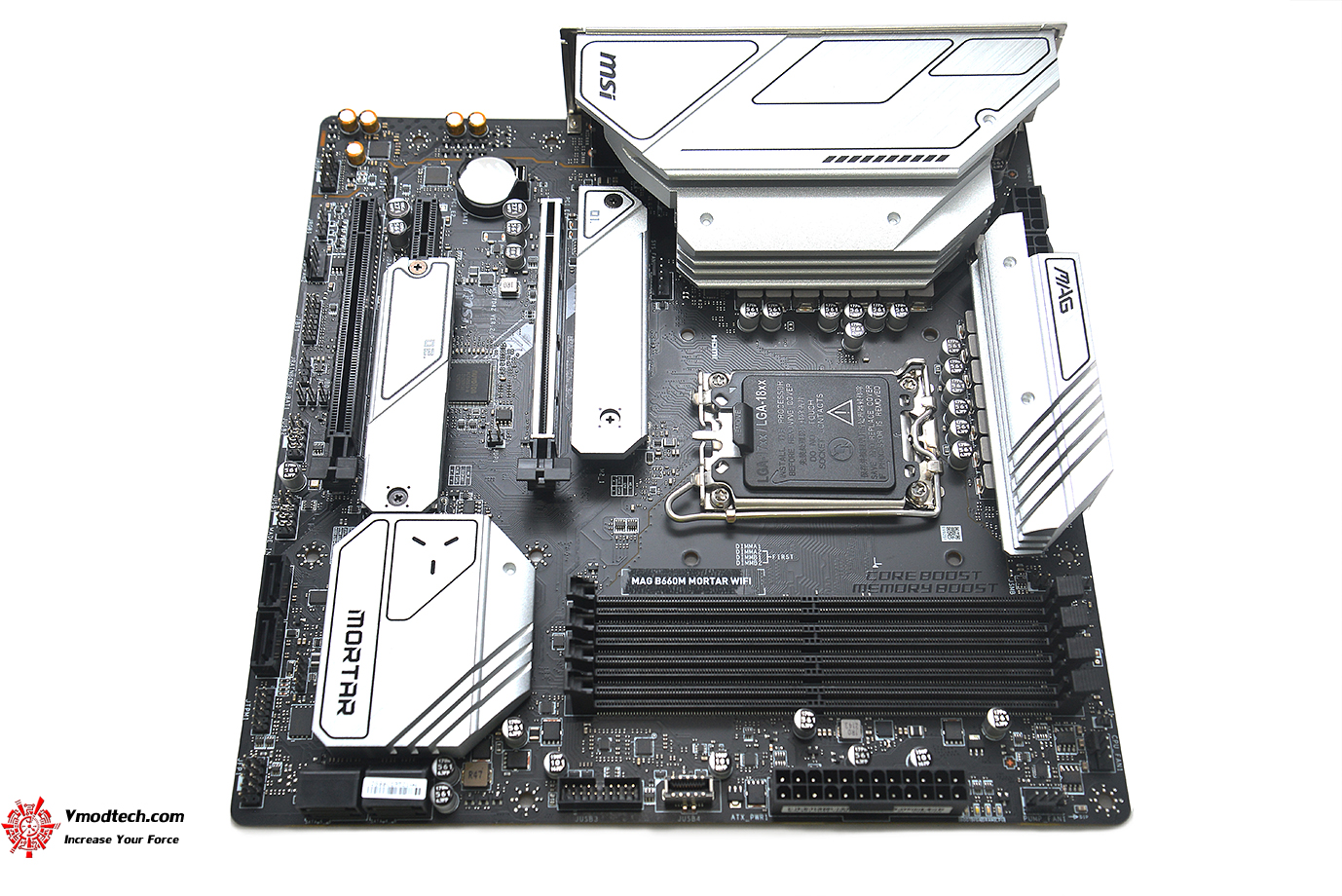

dsc 1510 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

ตัวเมนบอร์ดดีไซน์ PCB สีดำสนิทสลับด้วยฮีตซิงค์สีเงินมีโลโก้ MORTAR สีเงินดูโดดเด่น ก็ยังคงเอกลักษณ์ของ MAG ในรุ่นกลางที่เน้นความดุดันเรียบง่ายครับเน้นความเป็นเกมส์มิ่งเอาไว้ได้อย่างสวยงามลงตัวครับ

dsc 1515 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

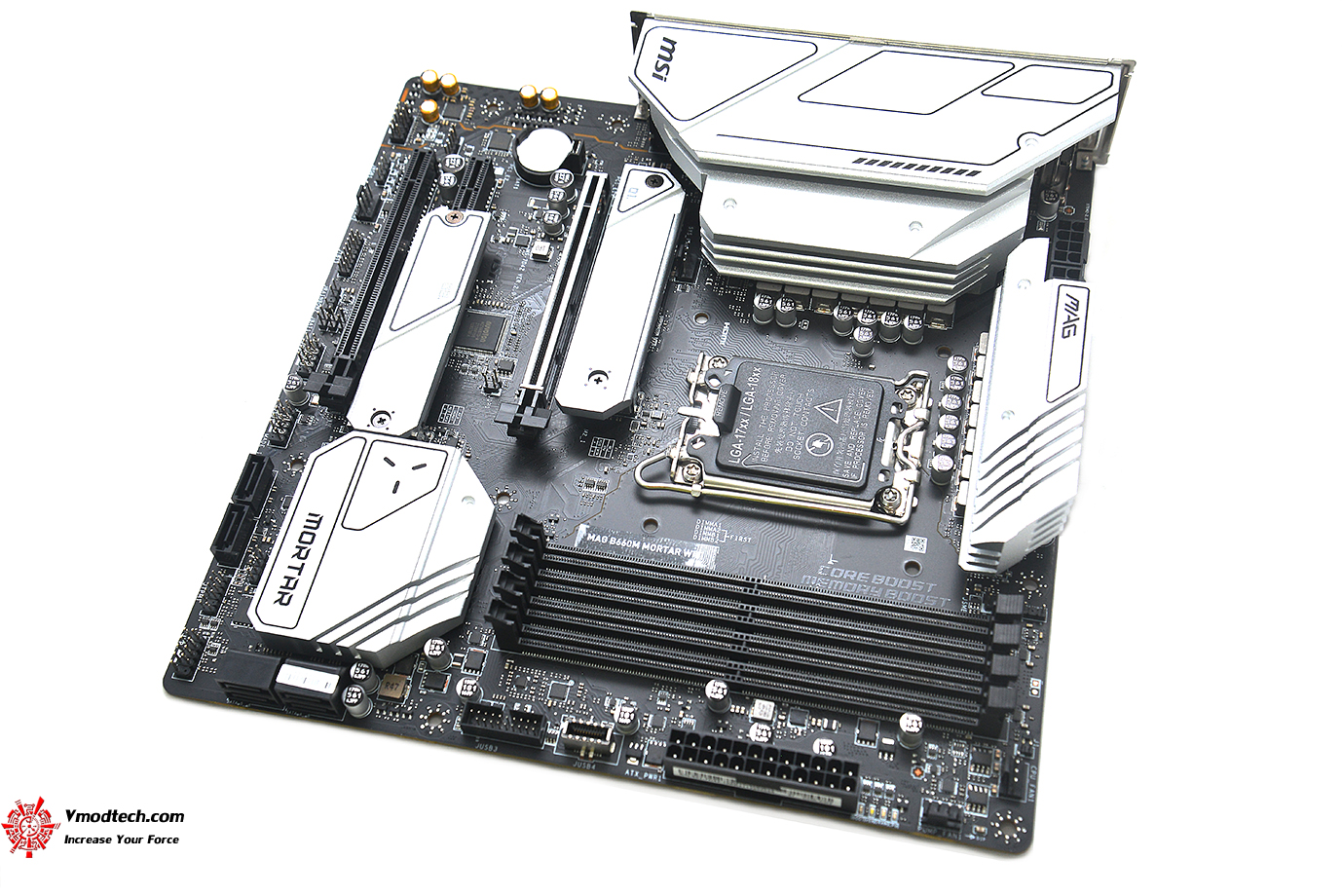

ขนาดเมนบอร์ด Micro-ATX Form Factor 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm)

dsc 1617 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

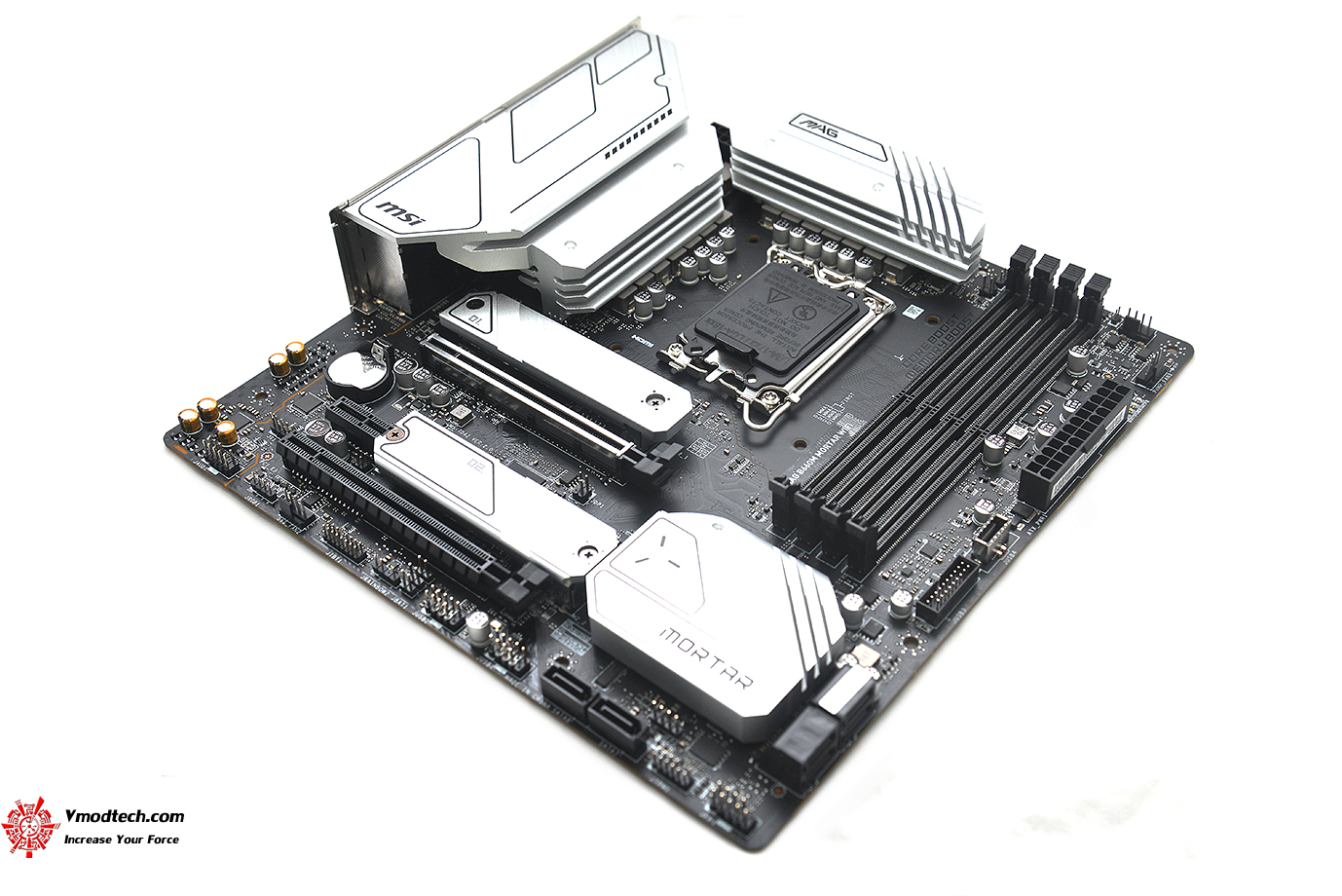

ดีไซน์ฮีตซิงค์ Extended Heatsink Design และ M.2 Shield Frozr นั้นใหญ่โตคลอบคลุมทั่วเมนบอร์ดครับ สวยงามเลยทีเดียว

dsc 15151 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

เมนบอร์ด MSI MAG B660M MORTAR WIFI ออกแบบให้รองรับการ DIY เพิ่มเติมได้อย่างสมบรูณ์ครบถ้วนครับ รองรับทั้งชุดน้ำ AIO และชุดน้ำแยกได้ครบถ้วนพร้อมต่อไฟ RGB ด้วยระบบ Mystic Light ได้อีกด้วย

dsc 1531 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

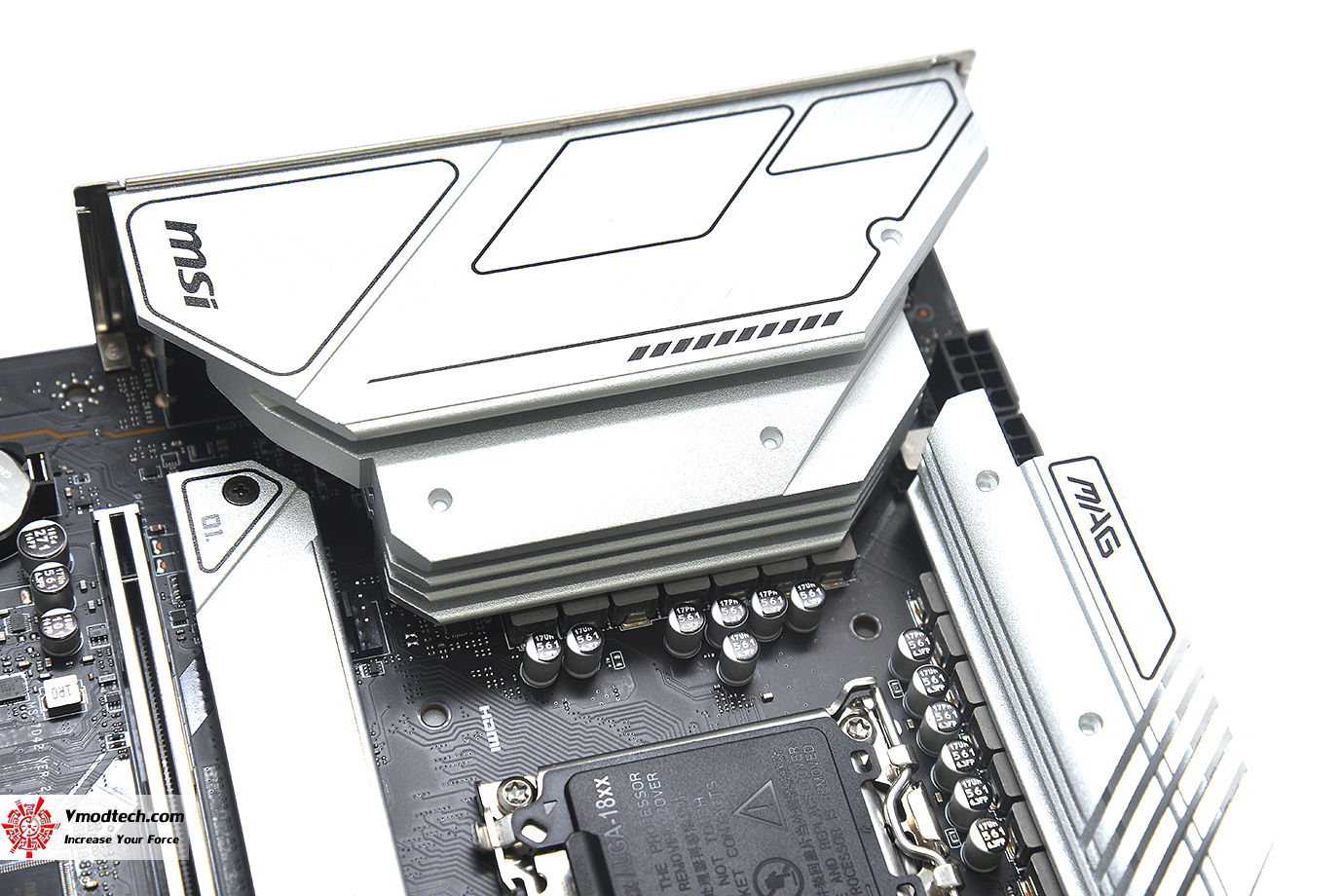

ฮีตซิงค์แบบ Extended Heatsink Design ภาคจ่ายไฟ VRM 12 + 1 +1 DUET RAIL POWER SYSTEM ทั้งสองฝั่งเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

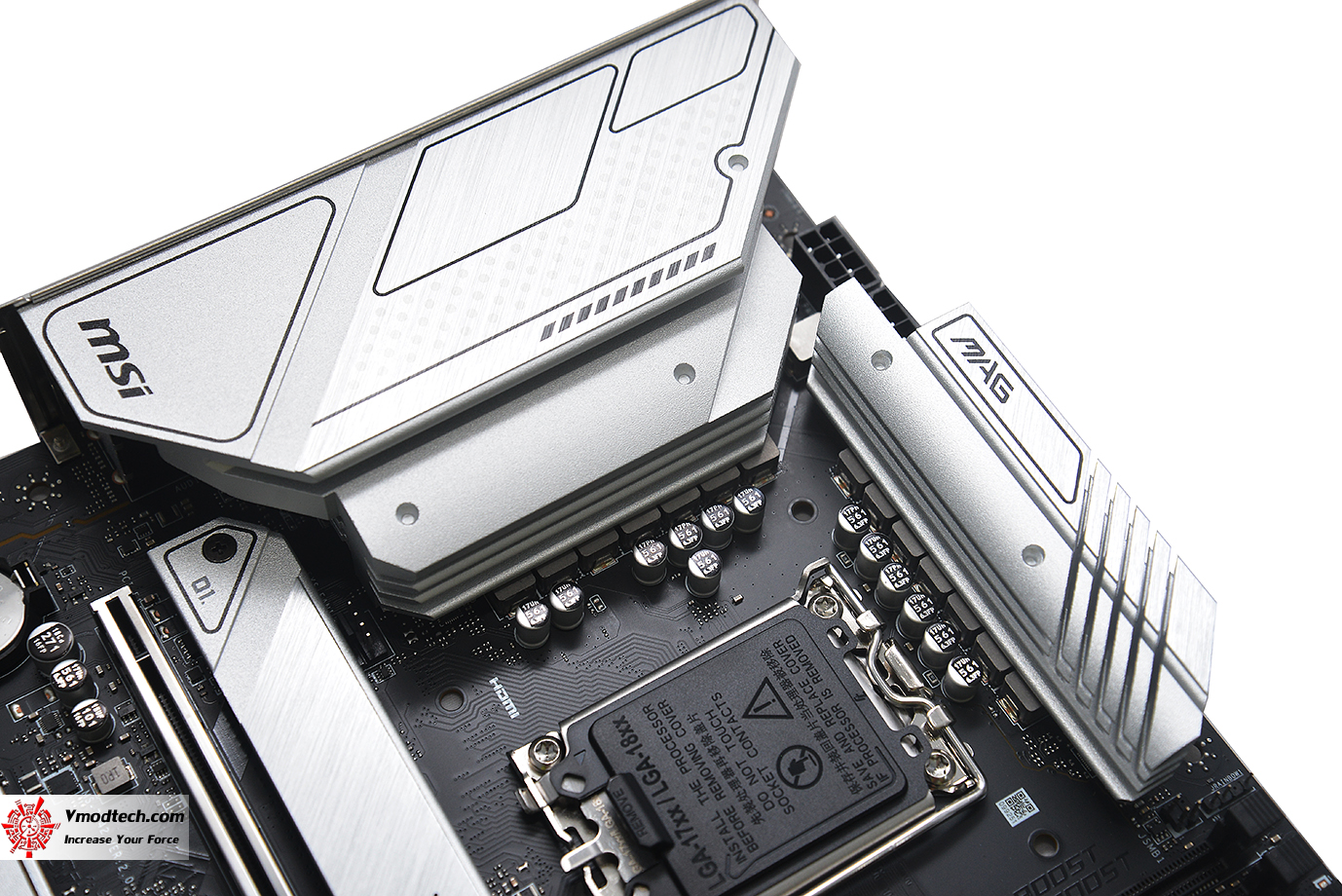

dsc 1547 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

ด้านบน VRM heatsinks เป็นอลูมิเนียมขัดสีเงินดูสวยงามใหญ่โตโดดเด่นมากครับ มีโลโก้ MAG ซีรี่ย์ที่ด้านข้างอีกด้วย

dsc 1535 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

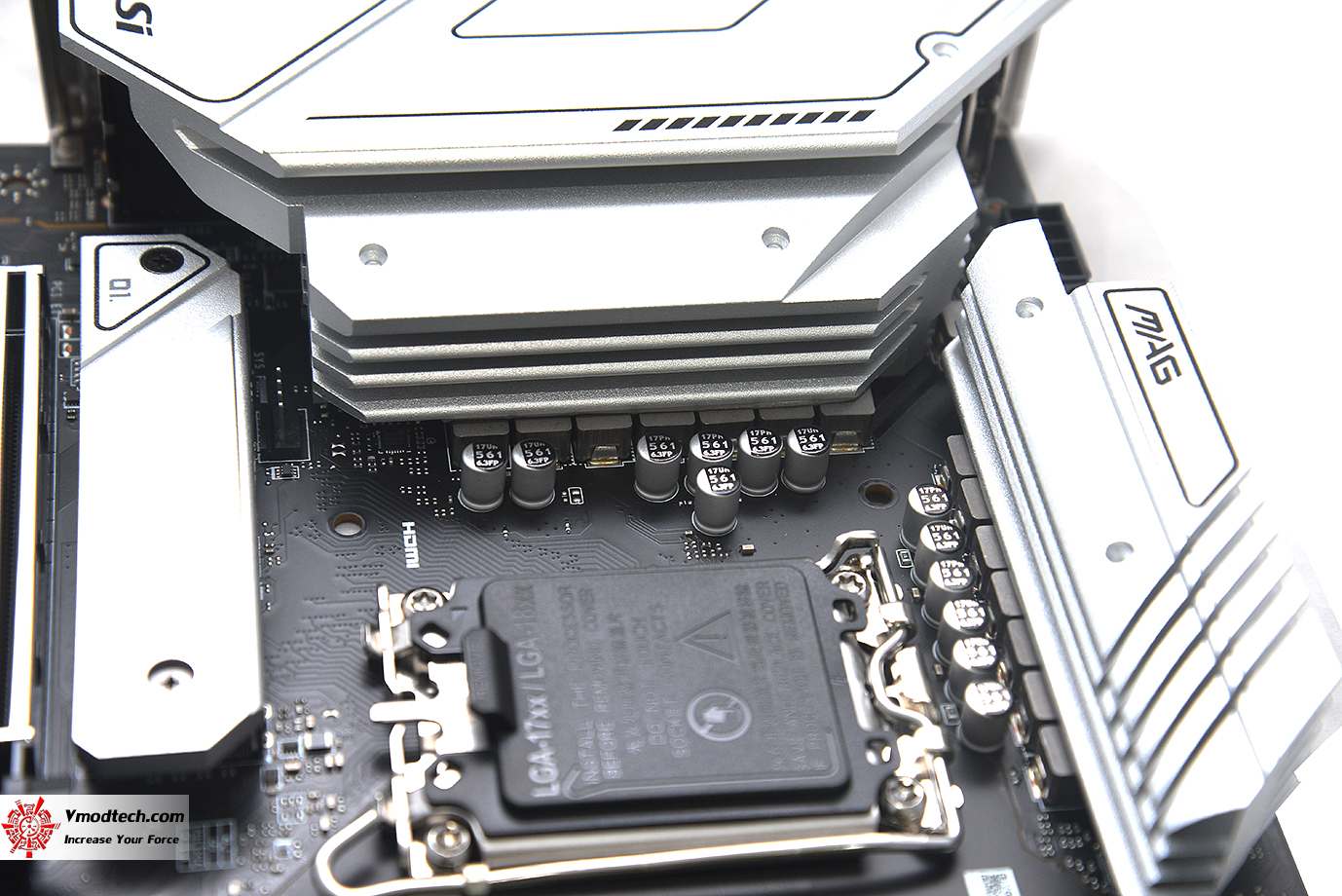

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake ได้ทุกรุ่น Supports 12th Gen Intel Core, Pentium Gold and Celeron processors Processor socket LGA1700

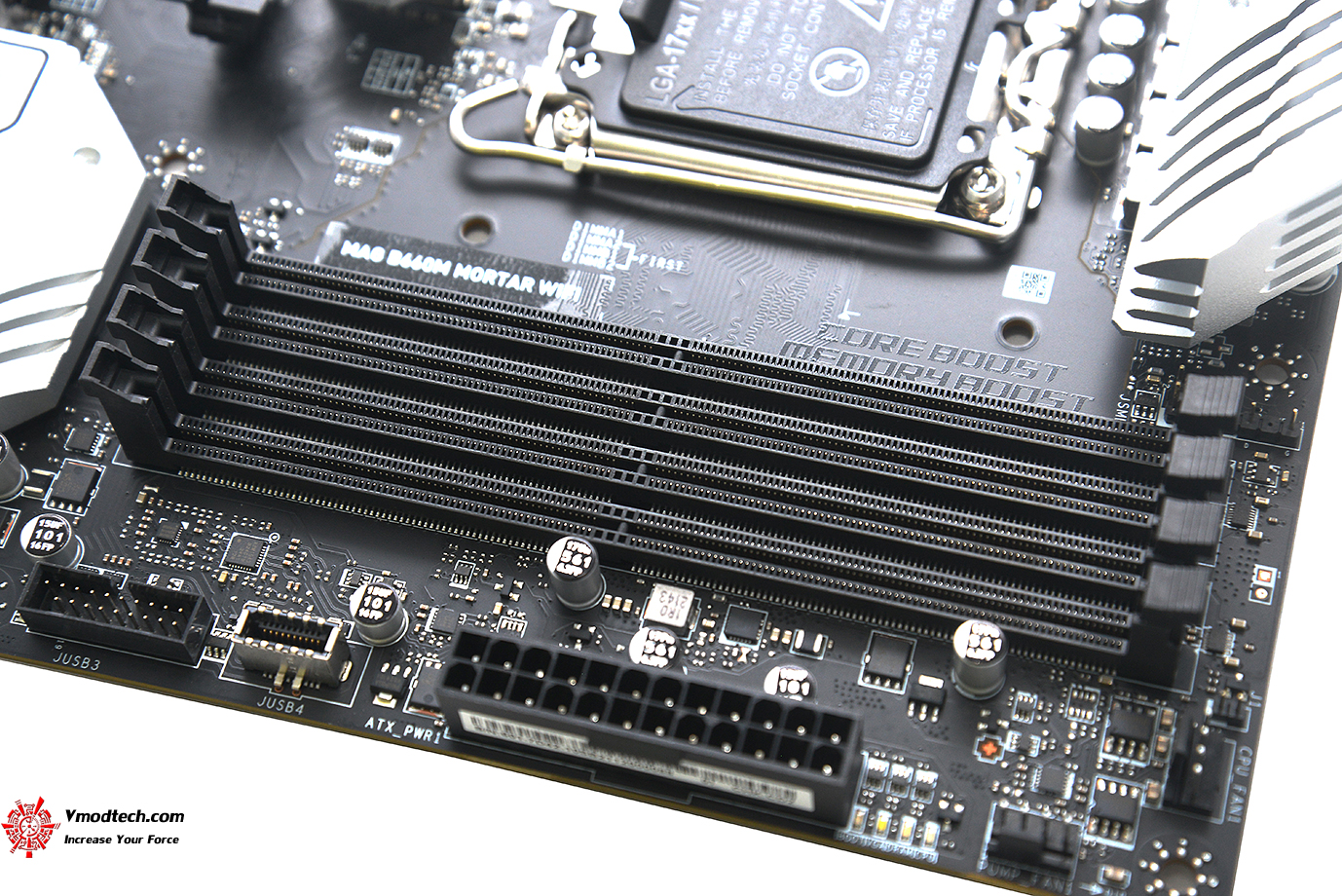

dsc 1537 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

สล็อตแรมมีด้วยกัน 4ช่อง รองรับแรมแบบ DDR5 พร้อมซัพพอตการโอเวอร์คล๊อก 4x DDR5 memory slots, support up to 128GB 6200(OC)/ 6133(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(JEDEC) MHz

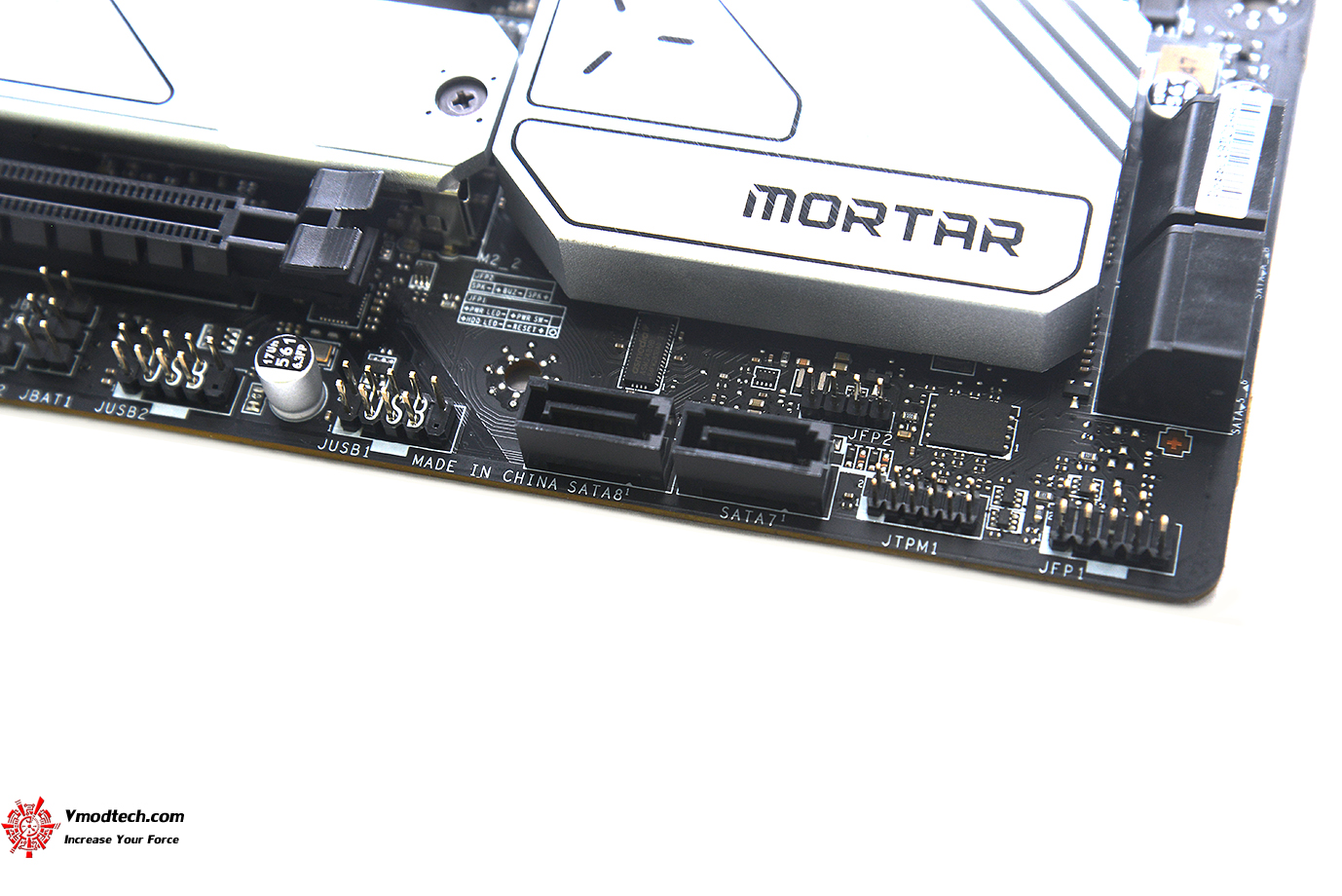

dsc 1555 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

dsc 1543 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

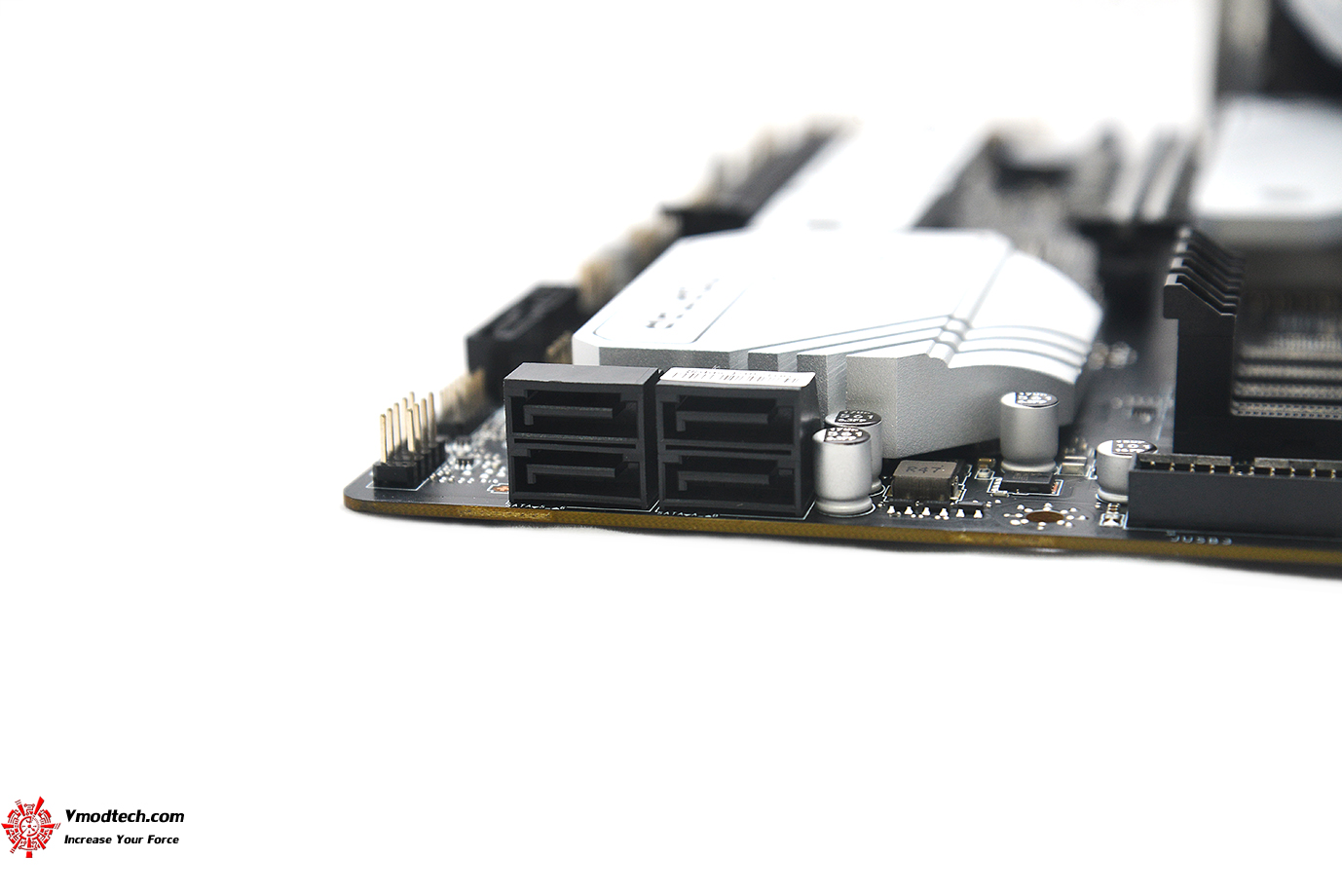

ช่อง SATA มี 6ช่องทำงานด้วยกัน 6 x SATA 6Gb/s ports ด้านหน้า 4 ด้านข้างอีก 2ครับ

dsc 1551 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

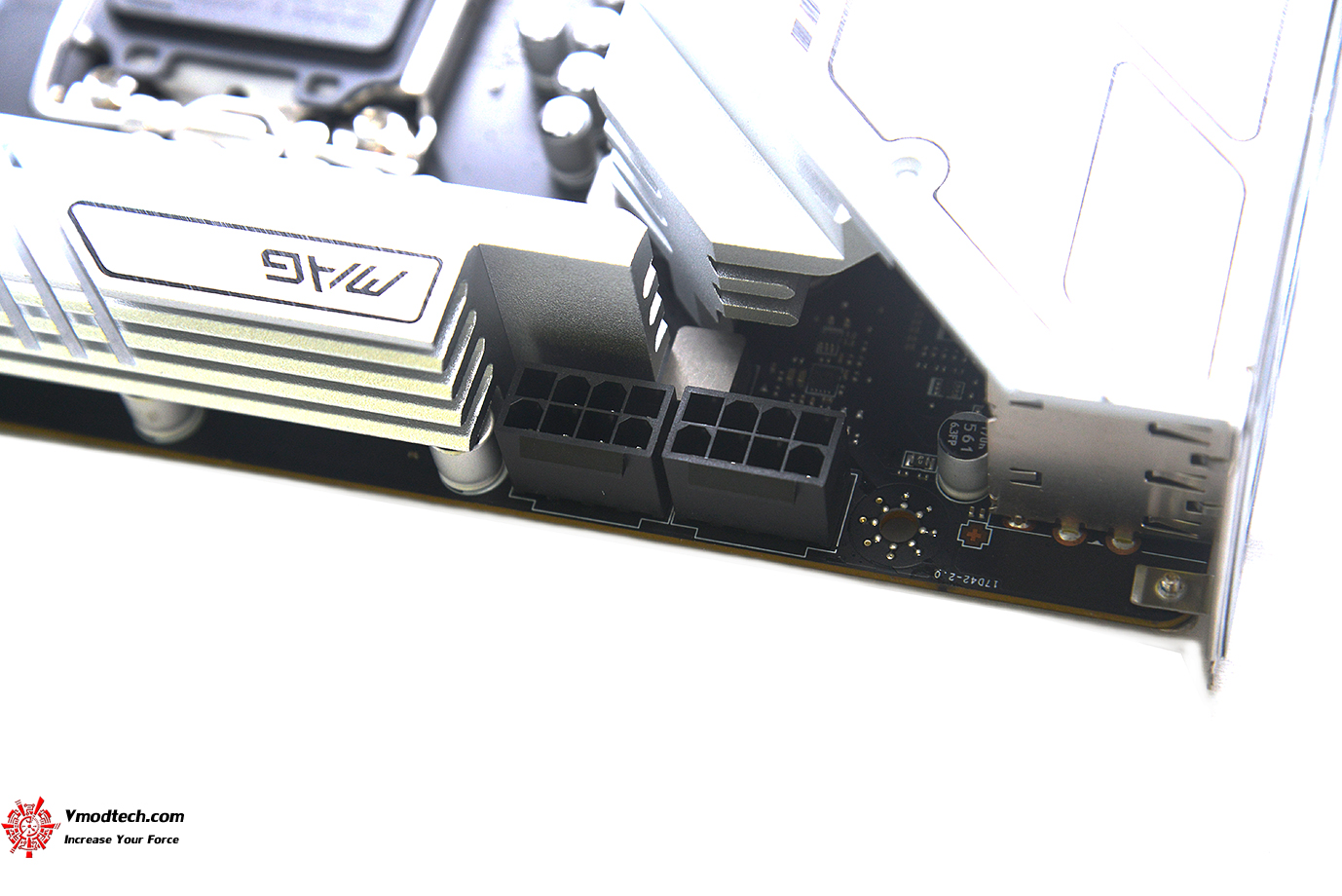

ไฟเลี้ยงซีพียู 8พิน 2ช่องครับ

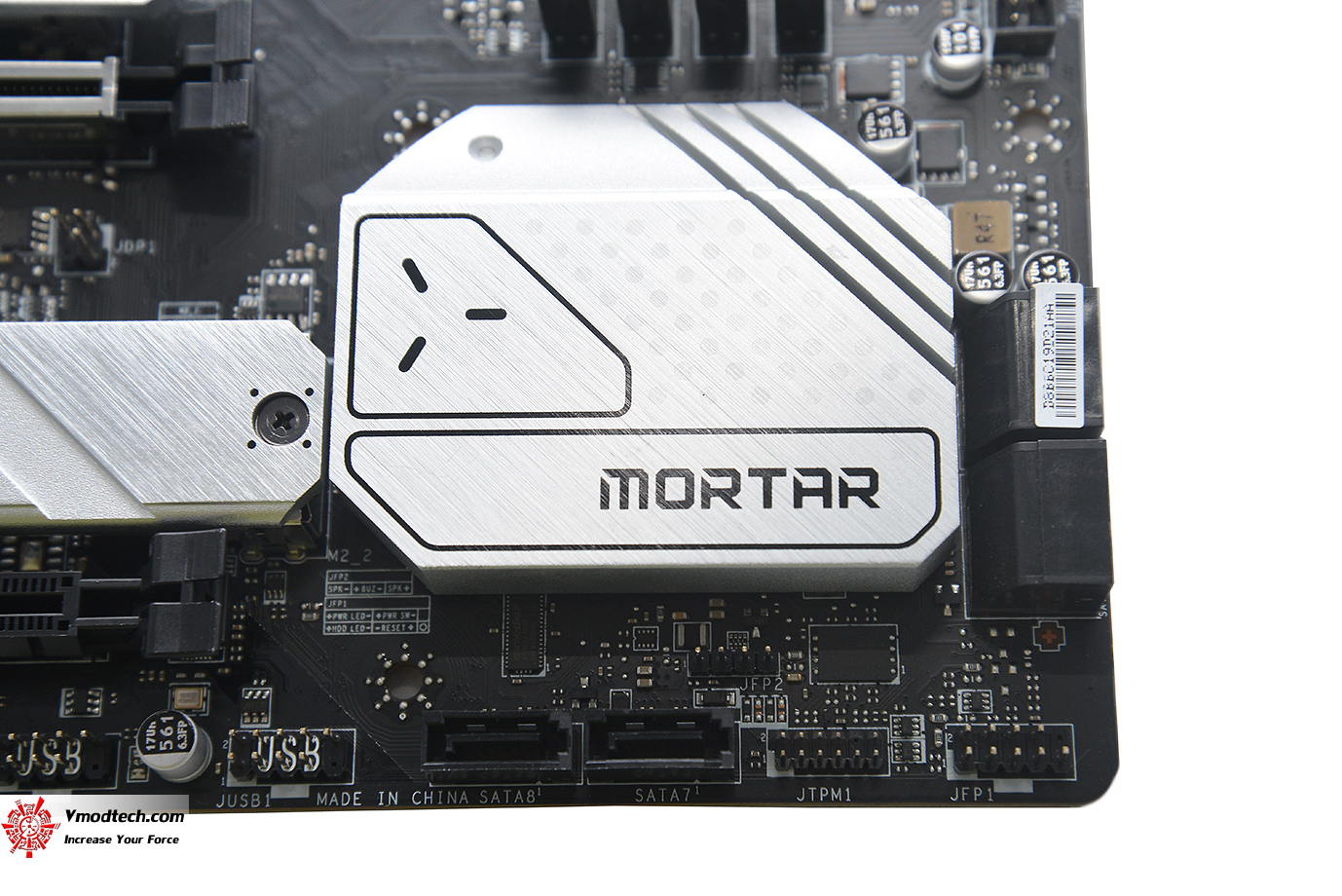

dsc 1568 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

ชิปเซ็ต B660 รุ่นใหม่ล่าสุด

dsc 1562 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

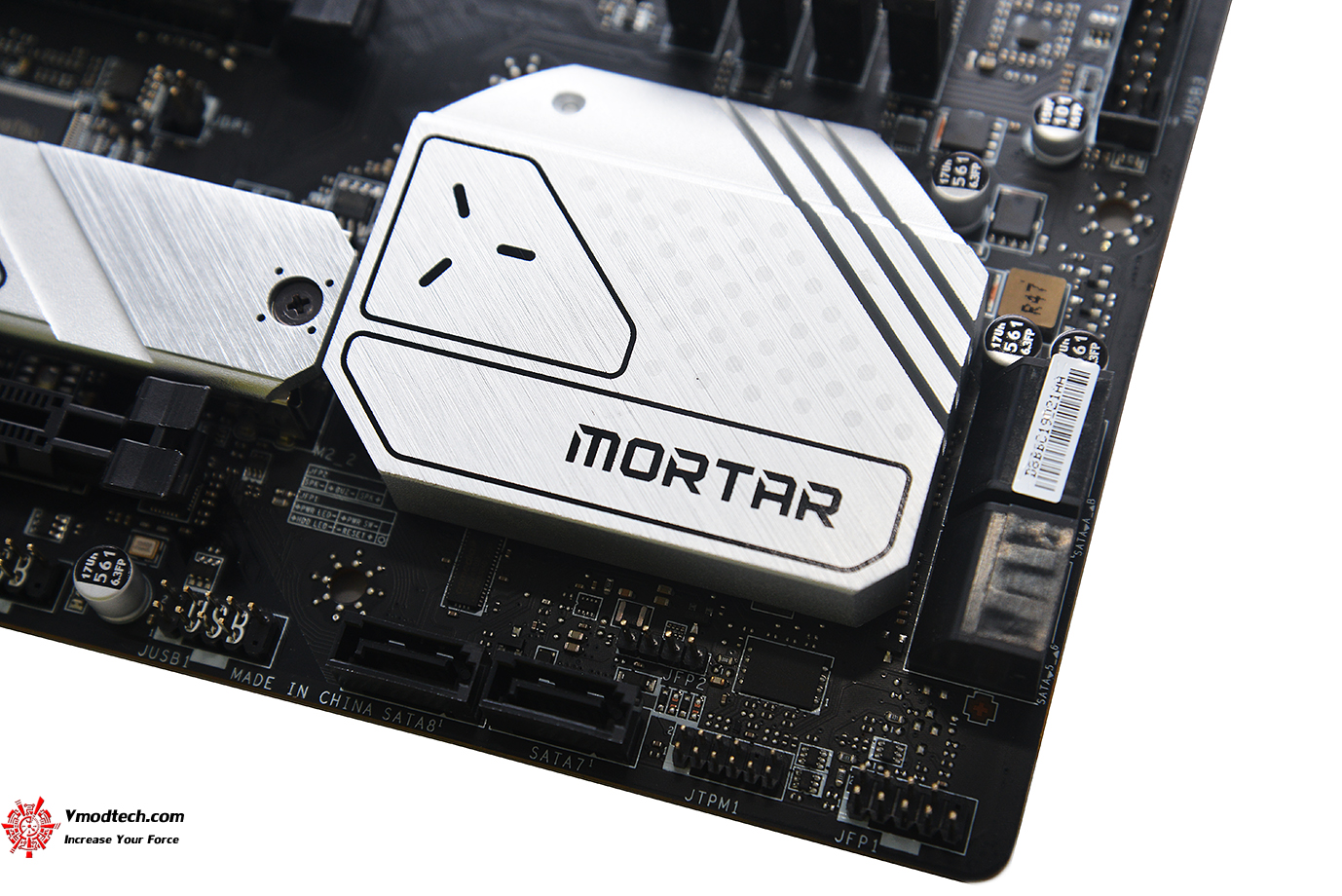

ฮีตซิงค์สีเงินมีโลโก้ MORTAR สีดำสวยงาม ตัวฮีตซิงค์เป็นอลูมิเนียมเน้นระบายความร้อนอย่างเต็มประสิทธิภาพครับ

dsc 1587 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

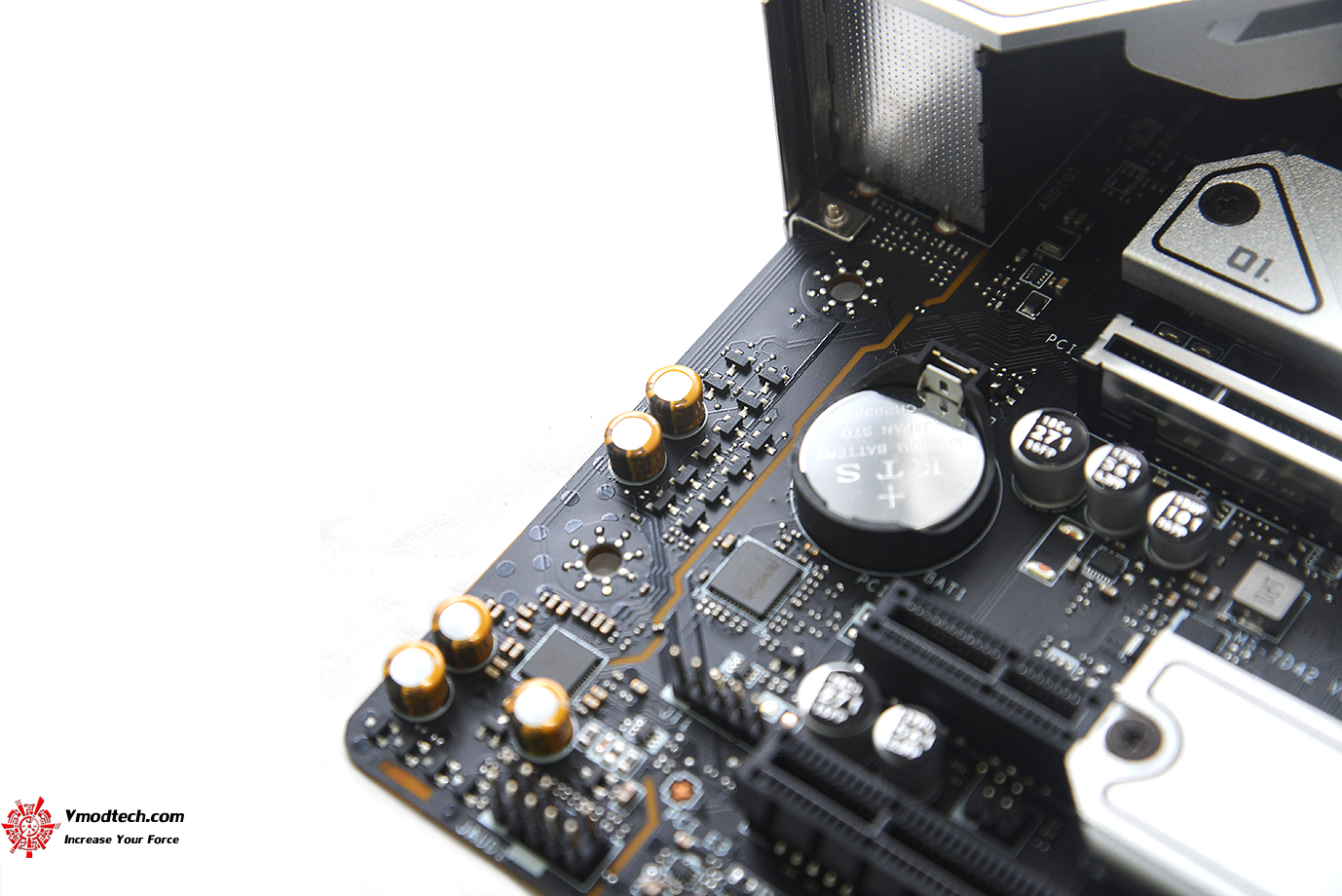

อีกฝั่งก็จะเป็นระบบเสียง Realtek® ALC1200 Codec 7.1-Channel High Definition Audio Supports S/PDIF output พร้อมเทคโนโลยี AUDIO BOOST เน้นเสียงจัดเต็มสำหรับเกมส์เมอร์โดยเฉพาะครับ

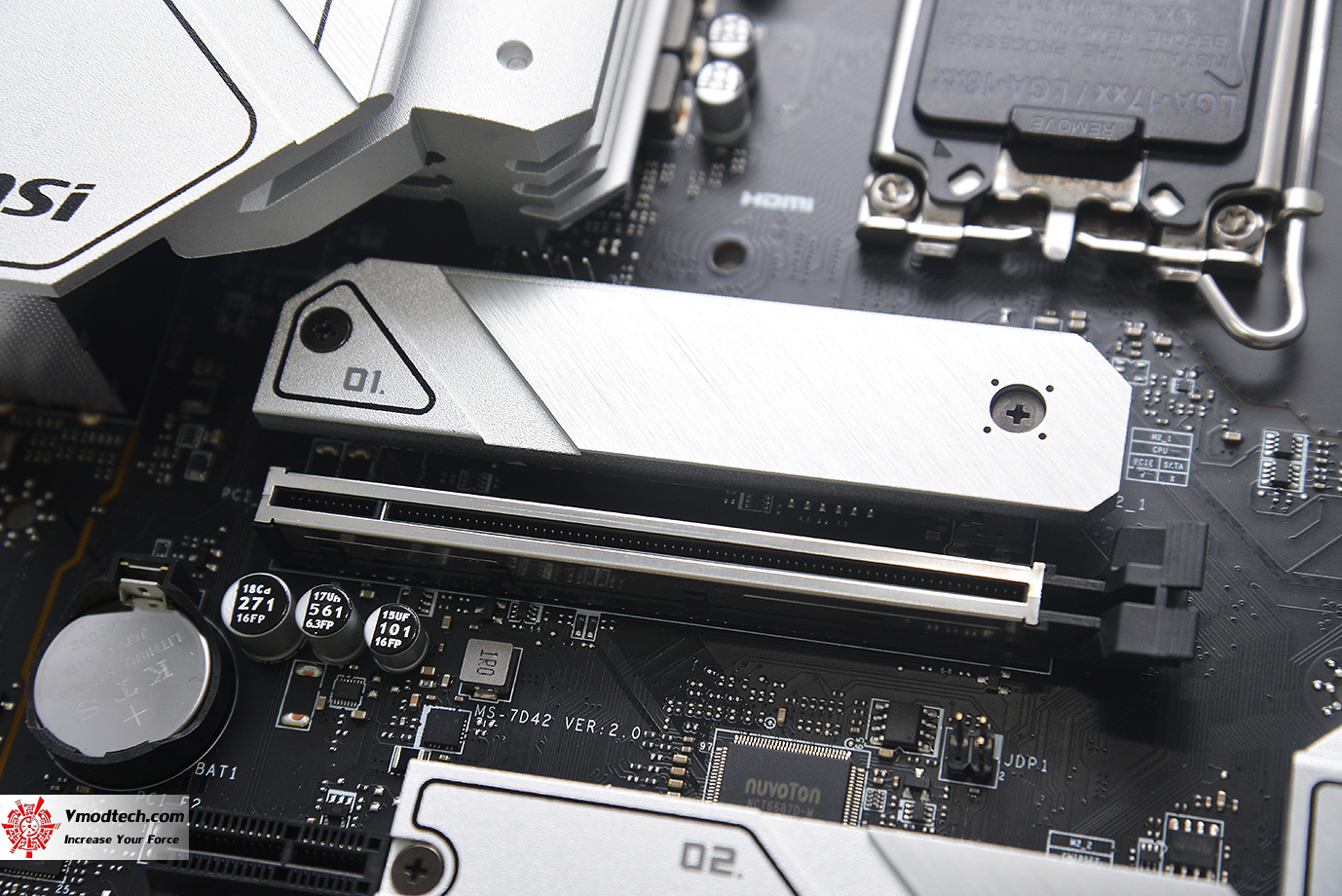

dsc 1572 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

สล๊อต PCIe เสริมแกร่งด้วย PCI-E STEEL ARMOR ให้ในช่องแรกแบบเต็มๆ ครับ

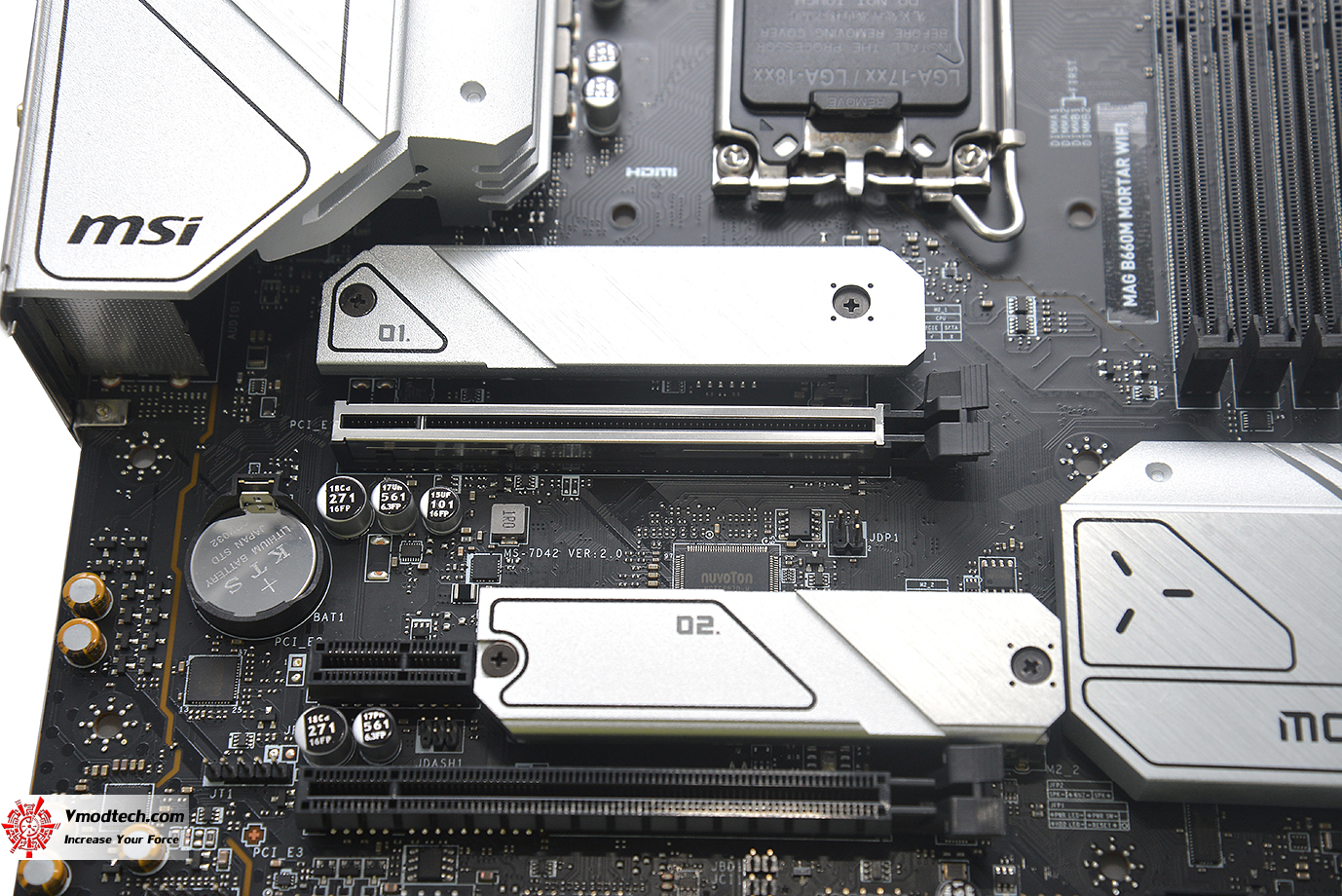

dsc 1581 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

สล็อต PCIe 4.0 มีหนึ่งช่อง 2x PCIe x16 slots , 1x PCIe 3.0 x1 slot

dsc 1577 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

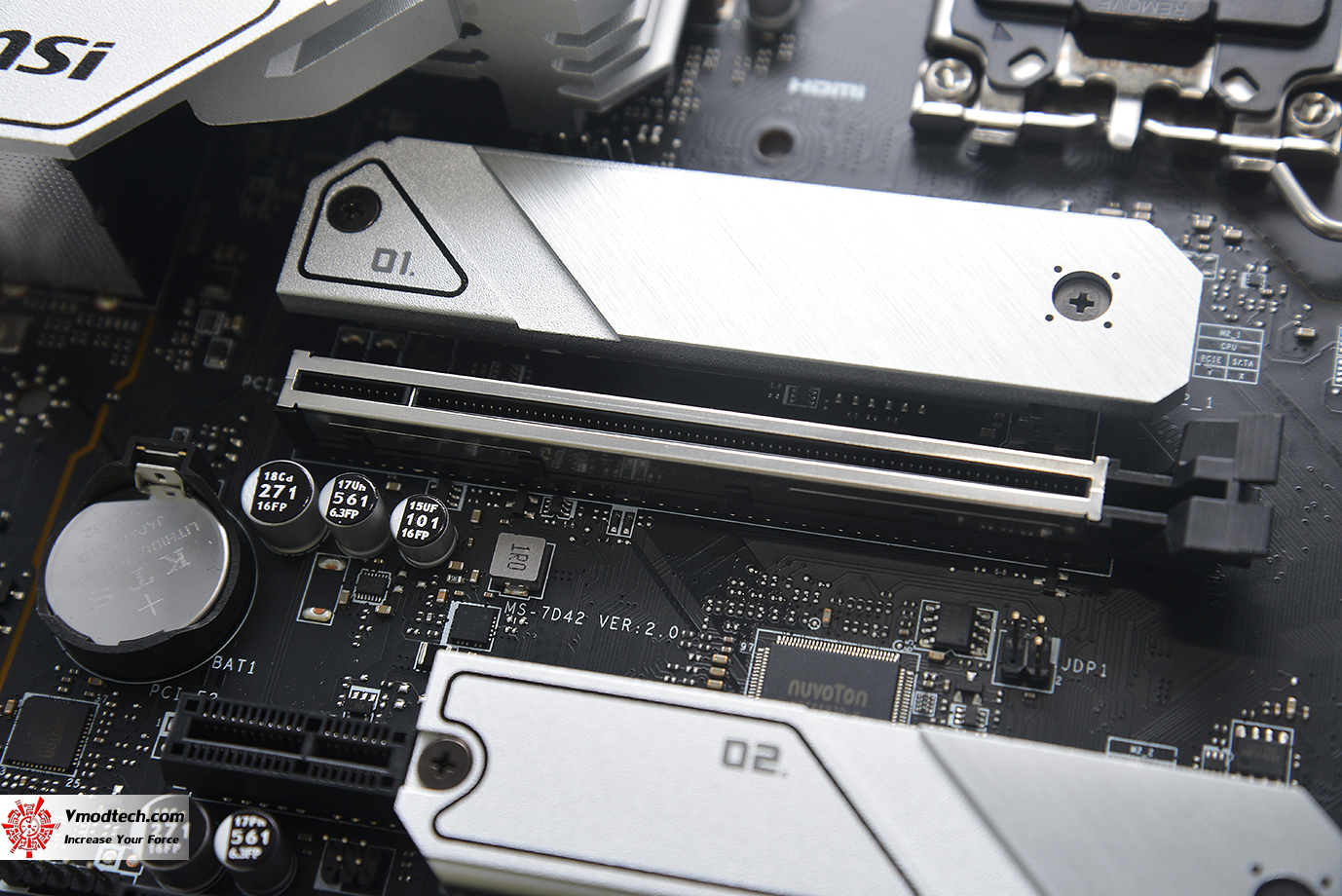

ช่อง M.2 มีทั้งหมด 2x M.2 slots (Key M)

dsc 1595 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

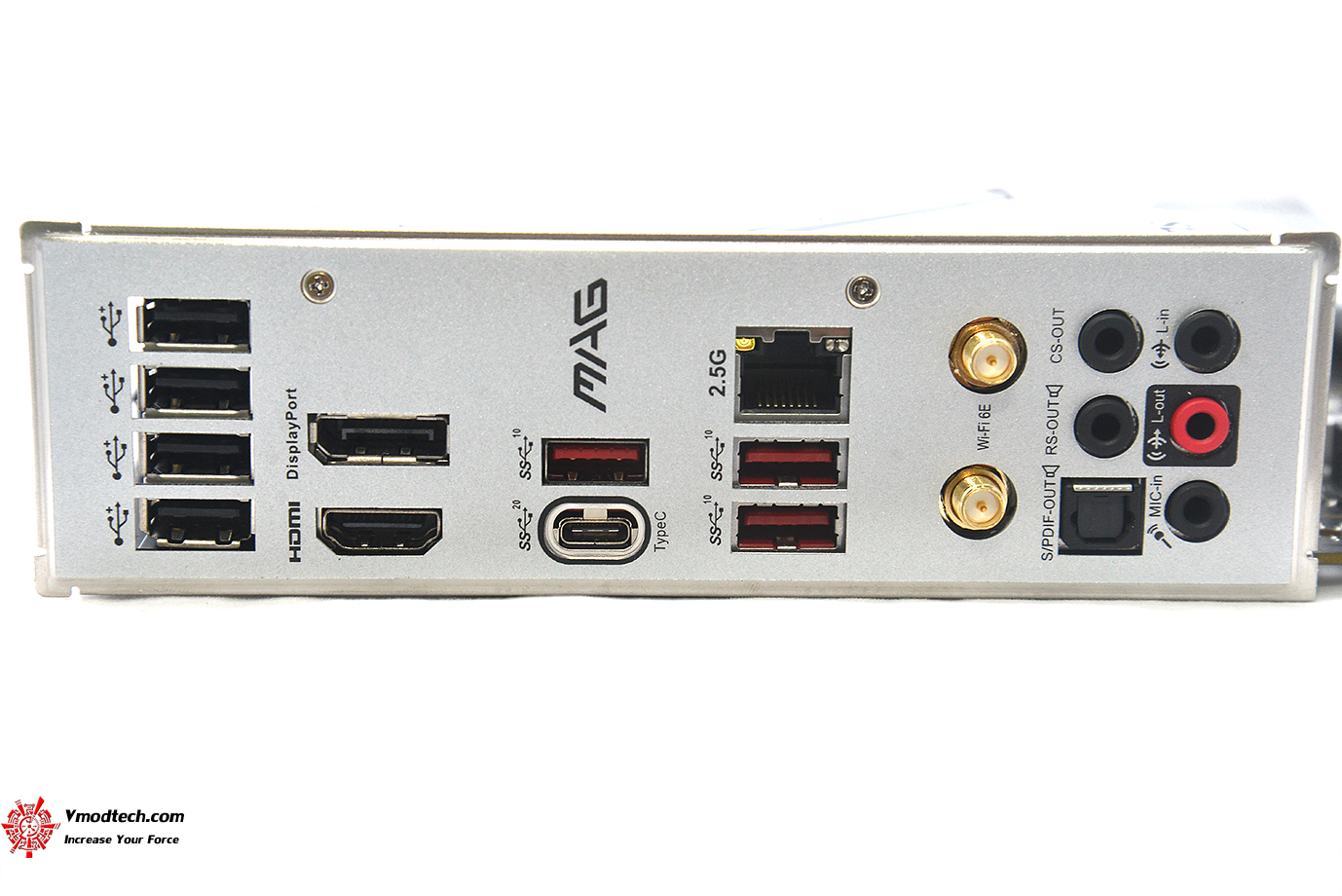

ช่องเชื่อมต่อด้านหลังมี pre-installed IO shielding ป้องกันอันตรายในการใช้งานและมีช่องเชื่อมต่อให้มาเยอะพอสมควรครับ

USB 2.0 Port
DisplayPort 1.4
USB 3.2 Gen 2 10Gbps Type-A
2.5G LAN Port
Wi-Fi / Bluetooth Antenna
HD Audio Connectors
HDMI 2.1 Port
USB 3.2 Gen 2×2 20Gbps Type-C
Optical S/PDIF OUT

dsc 1601 MSI MAG B660M MORTAR WIFI BUNDLE KIT REVIEW

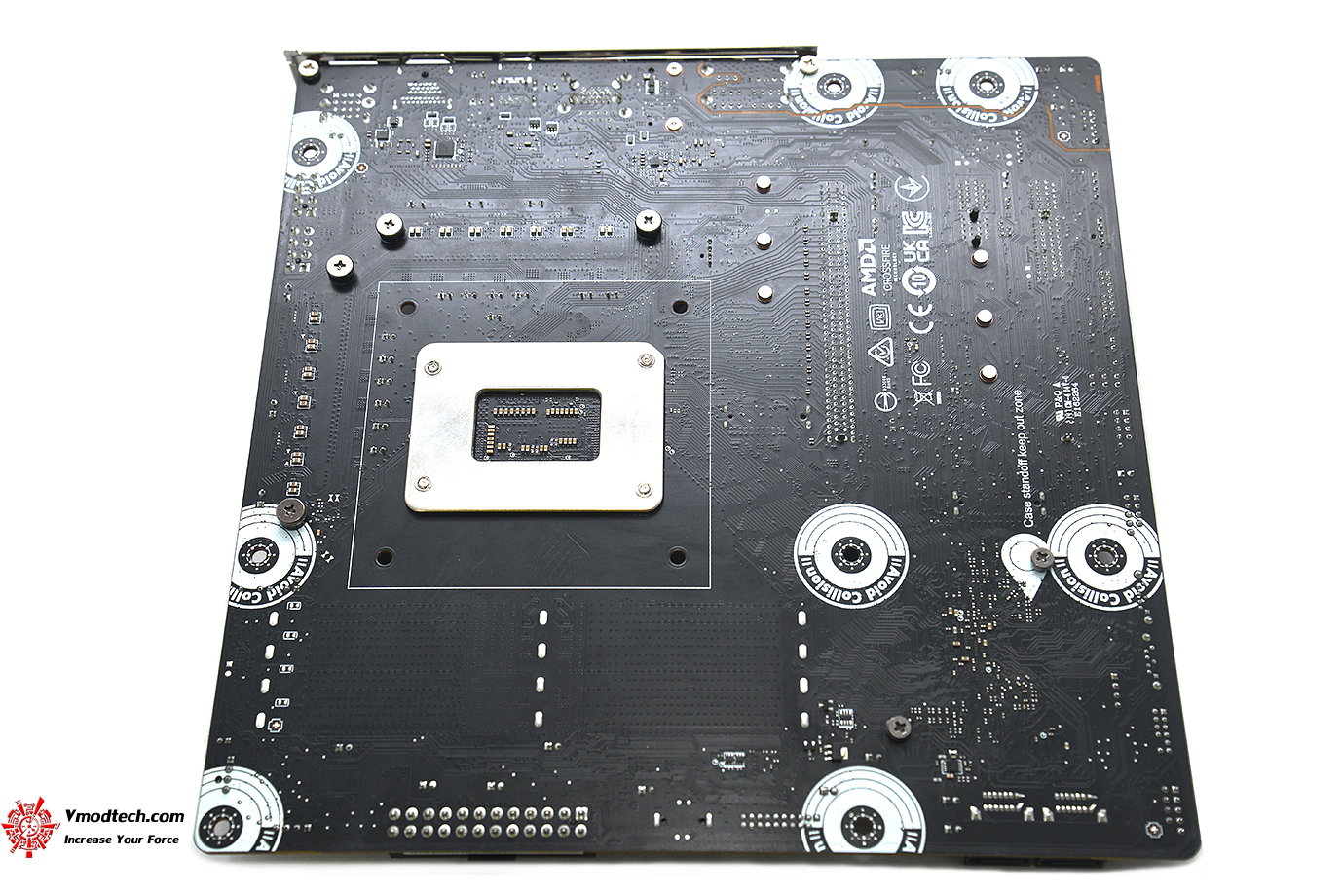

PCB ด้านหลังสีดำสนิทครับ

เราไปชมผลทดสอบอื่นๆ กันต่อเลยครับ
