…สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวทดสอบเมนบอร์ดรุ่นใหม่ล่าสุดจากแบรนด์ MSI แบรนด์คุณภาพที่บรรดาคอเกมส์เมอร์และนักม๊อด DIY คุ้นเคยรู้จักกันดีครับกับเมนบอร์ดในซีรี่ย์ Intel Z690 รุ่นใหม่ล่าสุดในชื่อรุ่น MSI MAG Z690 TOMAHAWK WIFI DDR4 รุ่นใหม่ล่าสุดที่รองรับการทำงานซีพียู Intel 12th Gen ในรหัส Alder Lake รุ่นใหม่ล่าสุด ซึ่งเป็นเมนบอร์ดในระดับกลางที่อัดแน่นด้วยคุณภาพพร้อมประสิทธิภาพที่คุ้มค่าในราคาที่ไม่แพงที่ใครหลายๆ คนให้ความสนใจและได้ยินชื่อเสียงเรื่องคุณภาพของซีรี่ย์รุ่นนี้มาเป็นอย่างดีครับ โดยเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 นั้นจะมีทั้งรุ่นที่รองรับแรม DDR4 และ DDR5 ครับ ซึ่งรุ่นที่เรานำมารีวิวให้ท่านได้ชมกันนั้นเป็นรุ่นที่รองรับการทำงานของแรม DDR4 นั่นเองครับกับราคาวางจำหน่ายหนึ่งหมื่นบาทนิดๆ เท่านั้นเองครับ โดยวันนี้จัดเต็มกับซีพียู Intel Core i9 12900K ตัวท็อปรุ่นใหม่ล่าสุดให้ท่านได้ชมกันแบบเต็มๆ ทั้งการรีดประสิทธิภาพการทำงานแบบทุกหยดกันเหมือนเช่นเคยครับ

….

…โดยดีไซน์ของเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 ก็มาในซีรี่ย์ MAG TOMAHAWK ที่เน้นสีดำสนิทเรียบง่ายและดุดันตามสไตล์เมนบอร์ดเกมส์มิ่งที่รองรับการ DIY รวมไปถึงการใช้งานที่หลากหลายอัดแน่นด้วยฟีเจอร์ที่ครบครันพร้อมใช้งานครับ ด้วยฮีตซิงค์ระบายความร้อนแบบ ที่เน้นระบายความร้อนให้แบบครบถ้วนทั่วทั้งเมนบอร์ด รวมไปถึงช่องเชื่อมต่อ 2.5G LAN และ Intel Wi-Fi Solution ที่เป็นจุดเด่นของเมนบอร์ด การติดตั้งระบบ Lightning M.2 ที่พร้อมรองรับ PCIe Gen 5 รุ่นใหม่ล่าสุดที่รองรับการทำงาน NVMe SSDs ที่ติดตั้งได้มากถึง 4ช่องการทำงานและช่องเชื่อมต่อ USB 3.2 Gen 2×2 ที่แรงกว่า Gen1 มากถึง 4เท่า ระบบเสียงก็จัดเต็มด้วย AUDIO BOOST 5 ให้คอเกมส์มิ่งแบบเต็มๆ ครับ สำหรับการโอเวอร์คล๊อกนั้นก็เรียกได้ว่าจัดเต็มพร้อมครับด้วยภาคจ่ายไฟแบบ 16 + 1 +1 DUET RAIL POWER SYSTEM พร้อมเทคโนโลยี CORE BOOST ที่รองรับซีพียู Intel 12th Gen ได้ทุกรุ่นครับ เดี๋ยวเราไปชมกันครับว่าประสิทธิภาพของเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 รุ่นใหม่ล่าสุดที่นำมาเสนอให้ท่านได้ชมกันในวันนี้

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ MSI MAG Z690 TOMAHAWK WIFI DDR4 กันต่อเลยครับ

MSI MAG Z690 TOMAHAWK WIFI DDR4 Appearance

ตัวกล่องมาในแนวสีดำตามสไตล์ MAG ซีรี่ย์บอกชื่อรุ่น MSI MAG Z690 TOMAHAWK WIFI DDR4 มีลูกระเบิด TOMAHAWK อันเป็นเอกลักษณ์เอาไว้ชัดเจนครับ

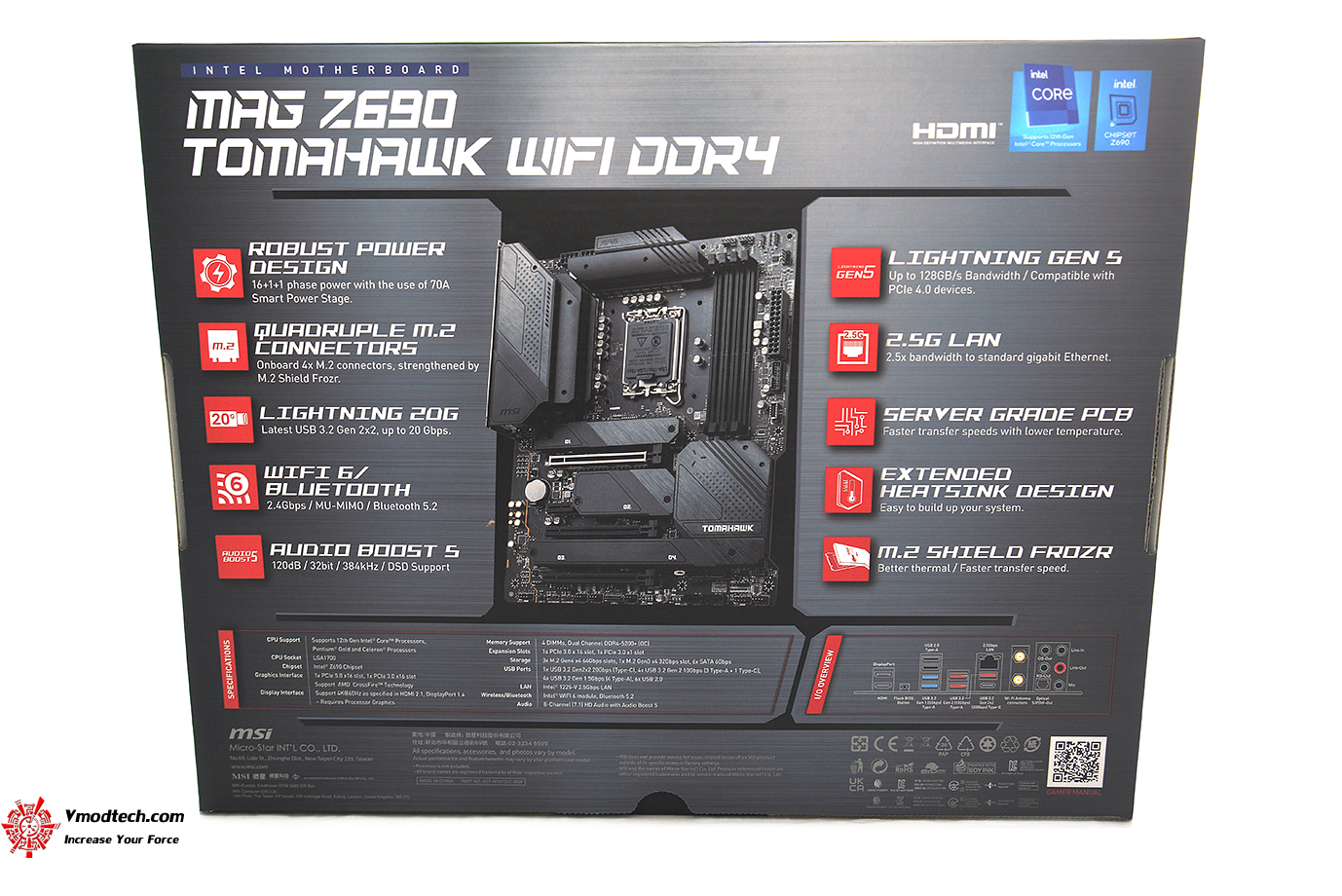

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

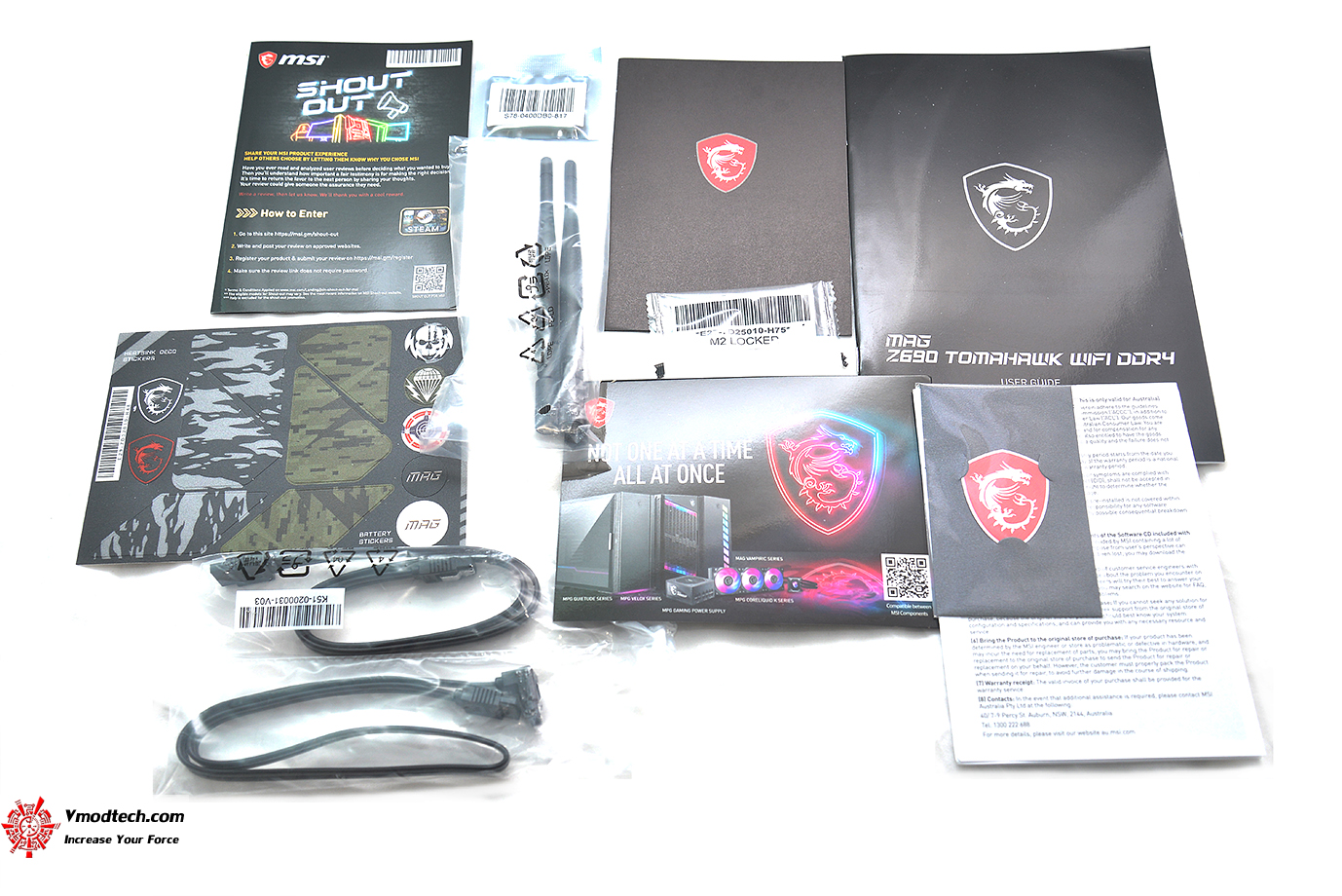

อุปกรณ์ต่างๆ ประกอบด้วย คู่มือ ,  สาย SATA 2 ชุด , สติ๊กเกอร์ HEATSINK DECO STICKERS , เสา Wifi ครับ ให้มากันเยอะเลยทีเดียว

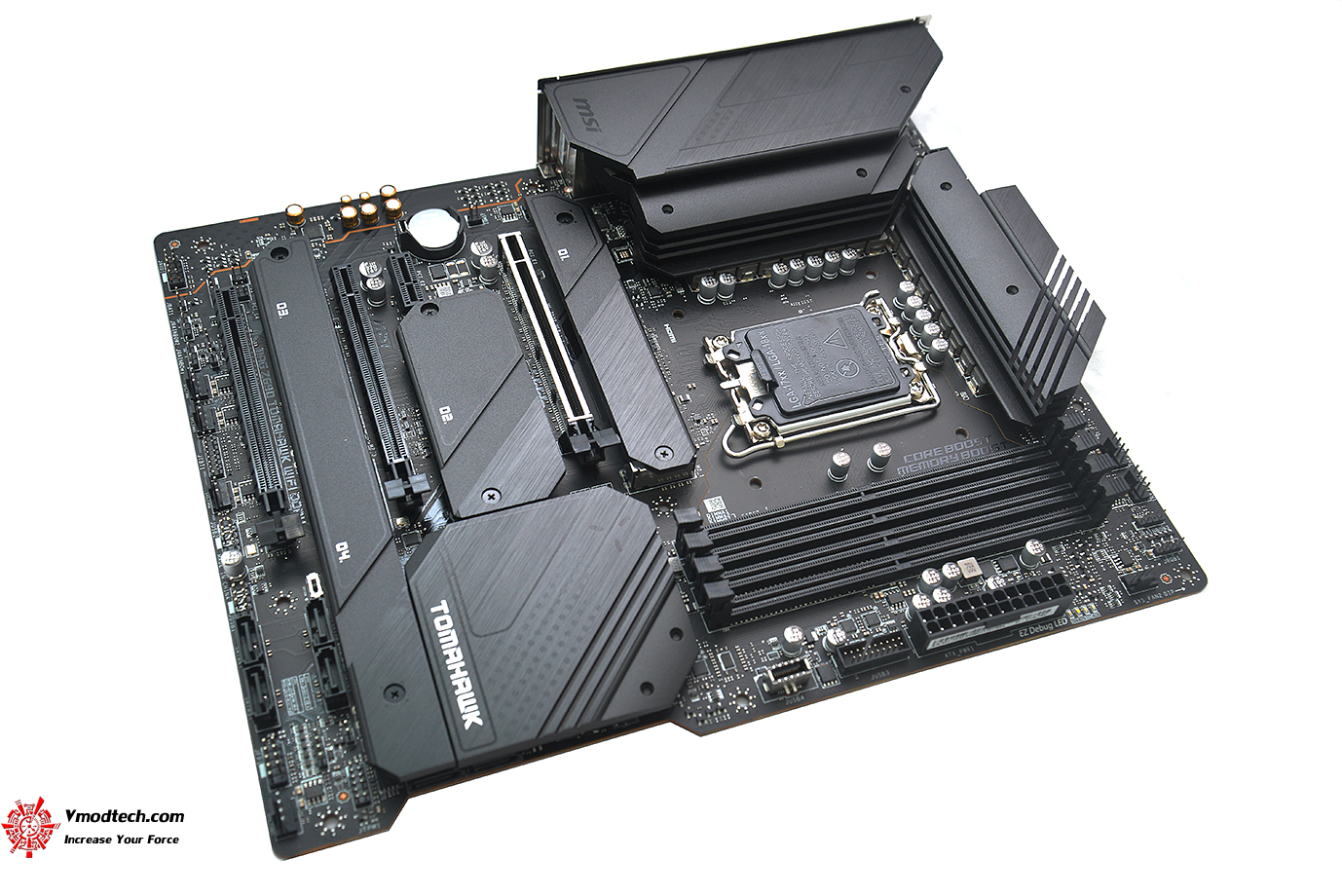

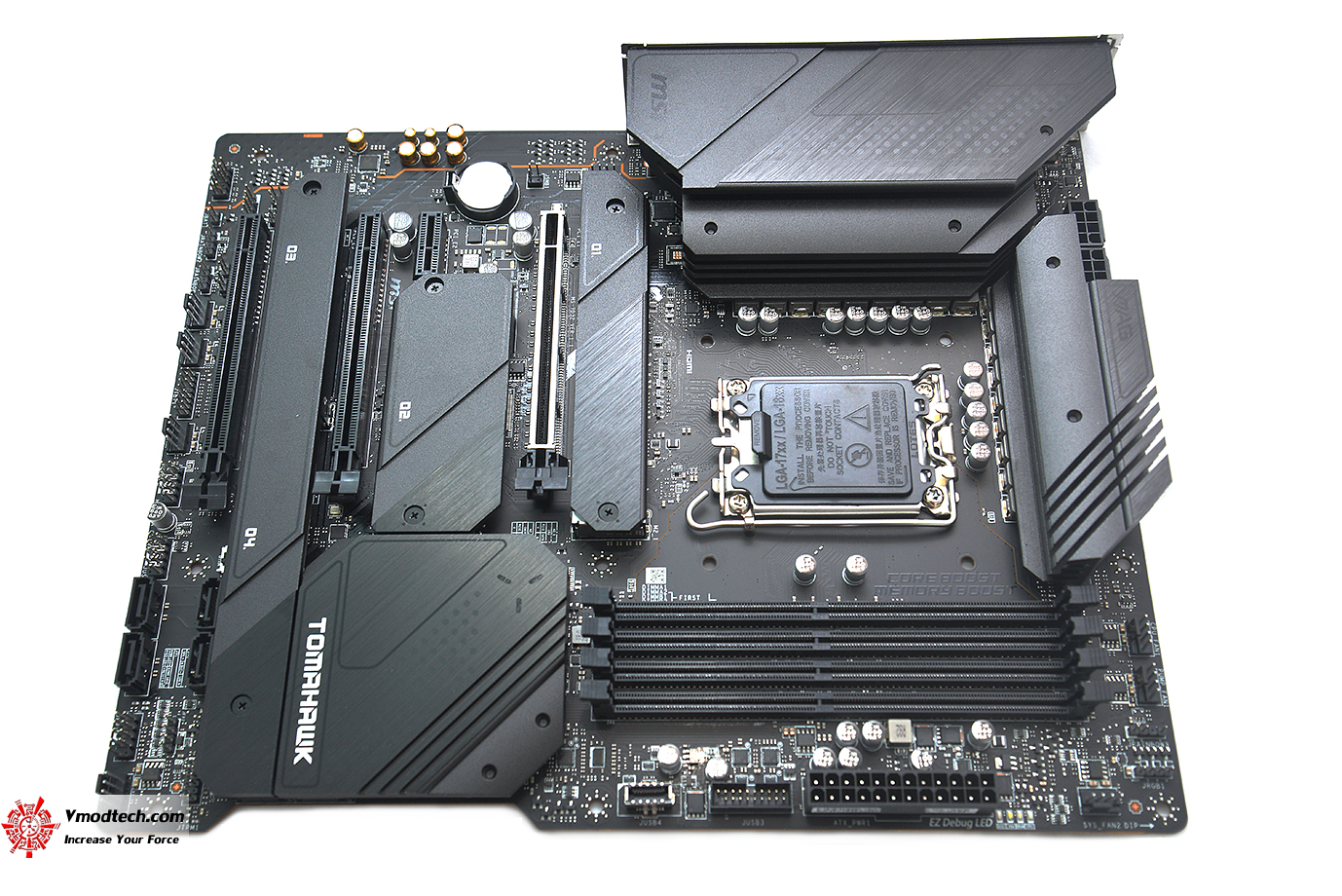

ตัวเมนบอร์ดดีไซน์ PCB สีดำสนิทสลับด้วยฮีตซิงค์สีดำมีโลโก้ TOMAHAWK สีขาวดูโดดเด่น ก็ยังคงเอกลักษณ์ของ MAG ในรุ่นกลางที่เน้นความดุดันเรียบง่ายครับ

ขนาดเมนบอร์ด ATX Form Factor 12 in. x 9.6 in. (30.5 cm x 24.4 cm)

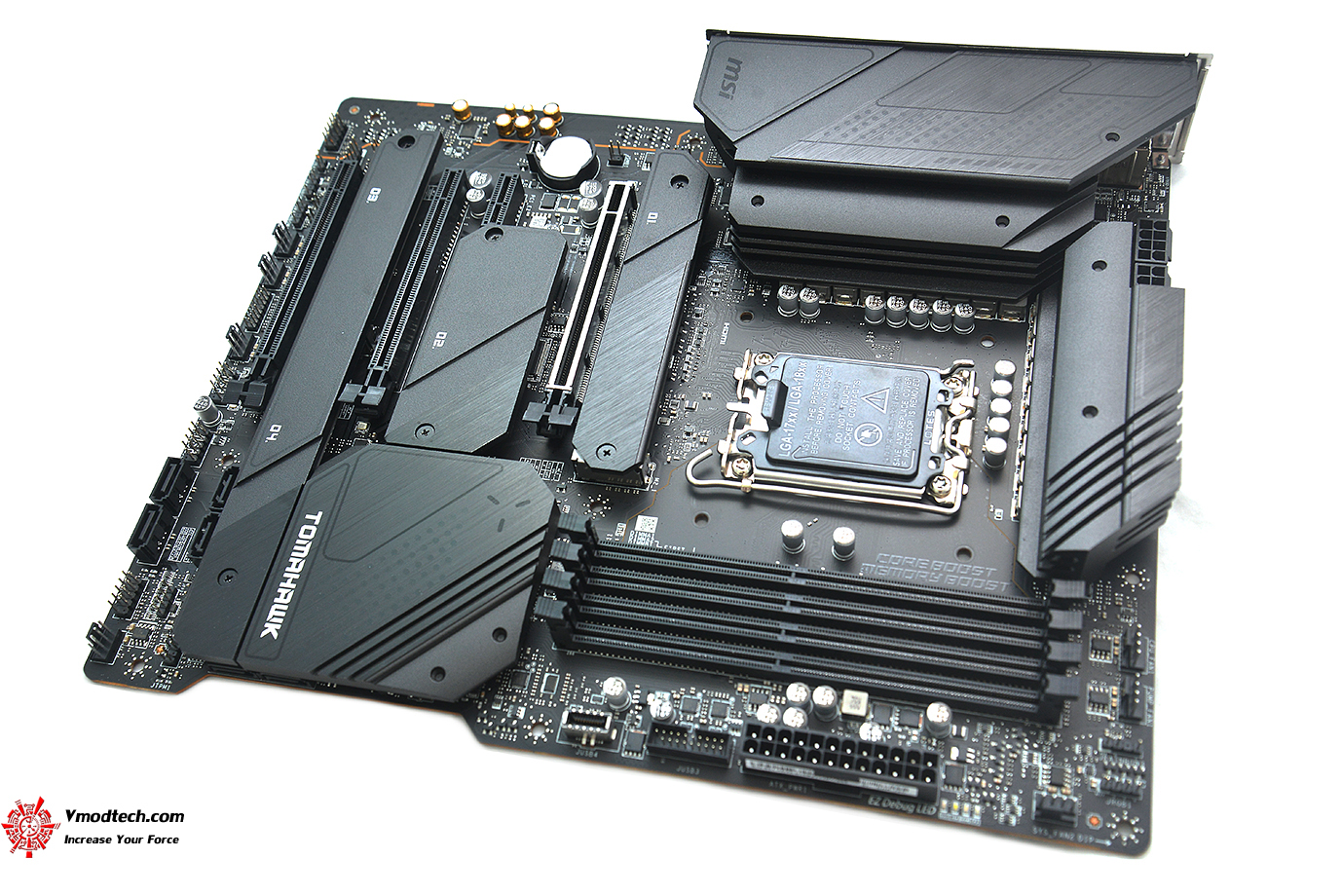

ดีไซน์ฮีตซิงค์ Extended Heatsink Design และ M.2 Shield Frozr นั้นใหญ่โตคลอบคลุมทั่วเมนบอร์ดครับ

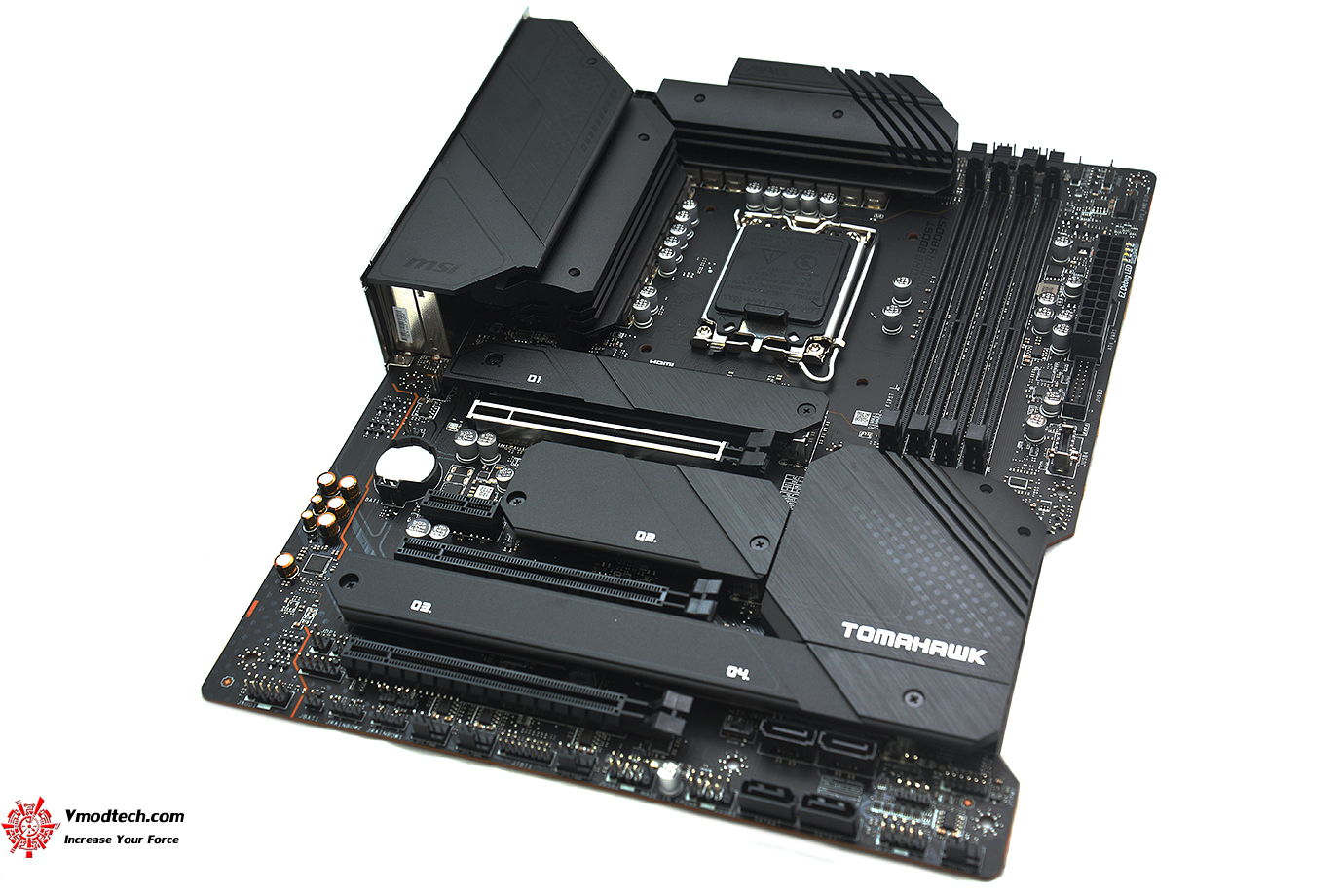

เมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 ออกแบบให้รองรับการ DIY เพิ่มเติมได้อย่างสมบรูณ์ครบถ้วนครับ

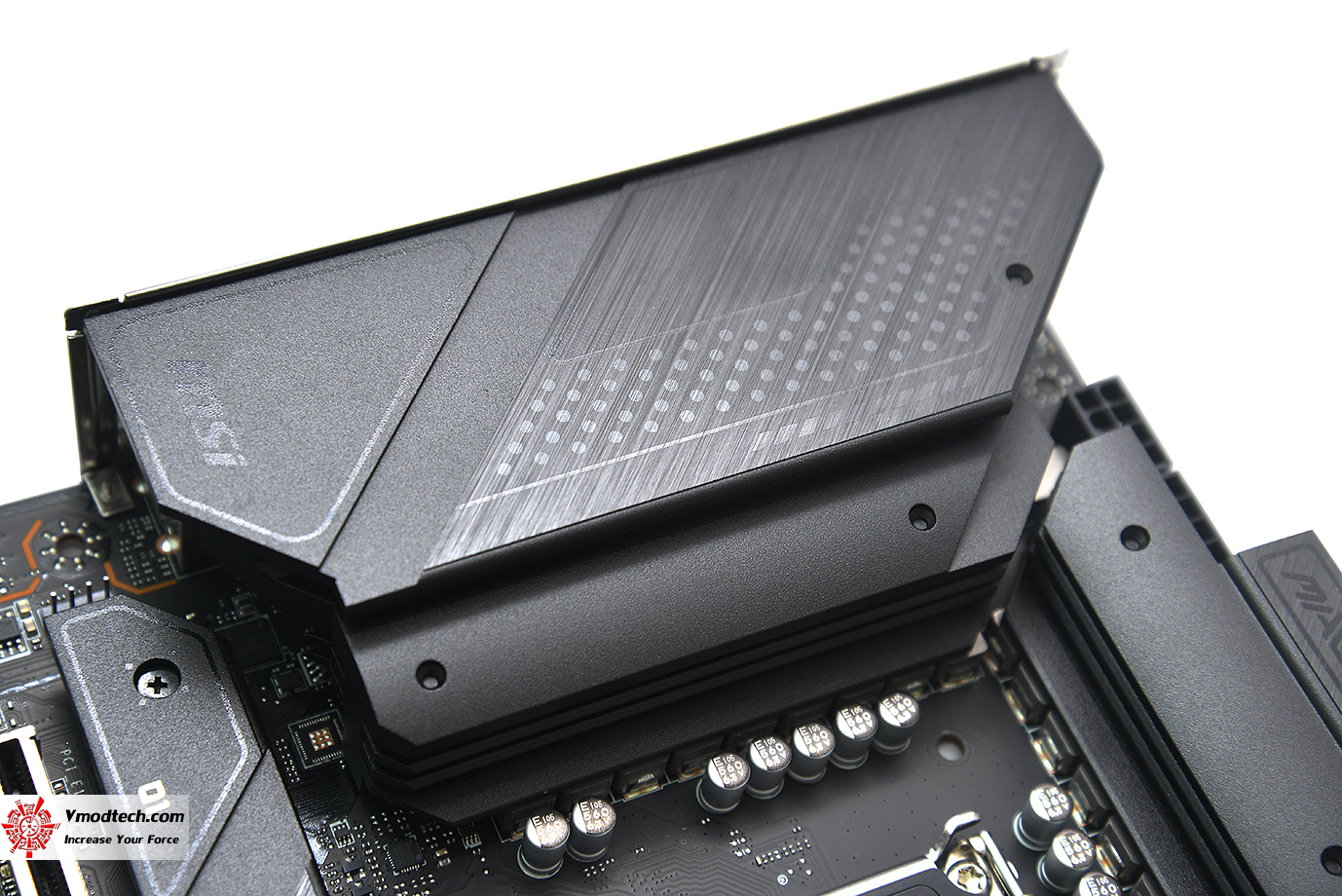

ฮีตซิงค์แบบ Extended Heatsink Design ภาคจ่ายไฟ VRM ทั้งสองฝั่งเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

ด้านบน VRM heatsinks เป็นอลูมิเนียมขัดสีดำสนิทดูสวยงามเลยครับและมี HEATSINK DECO STICKERS สติ๊กเกอร์เอาไว้ติดอัพเกรดลวดลายให้สวยงามตามชอบได้ครับ

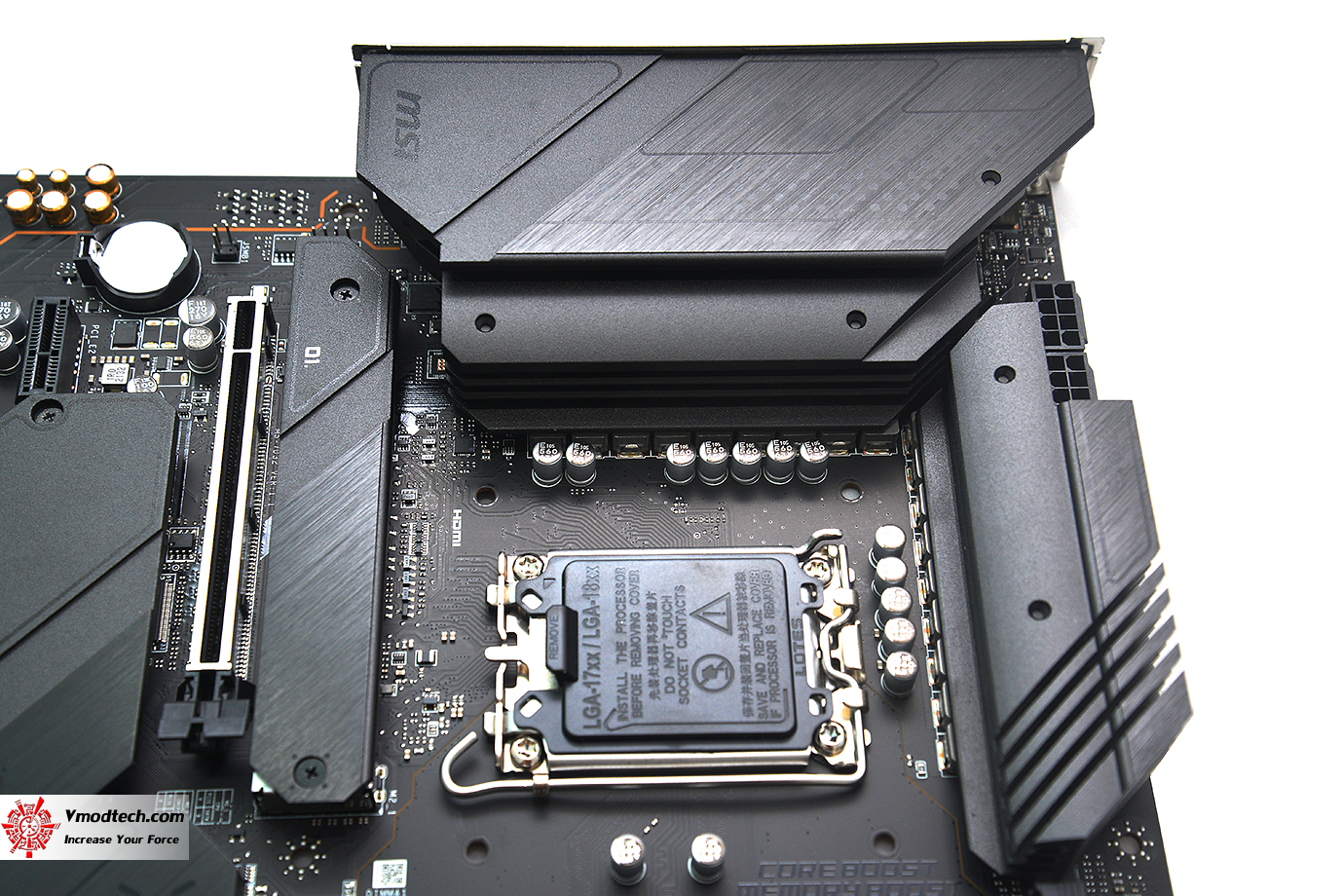

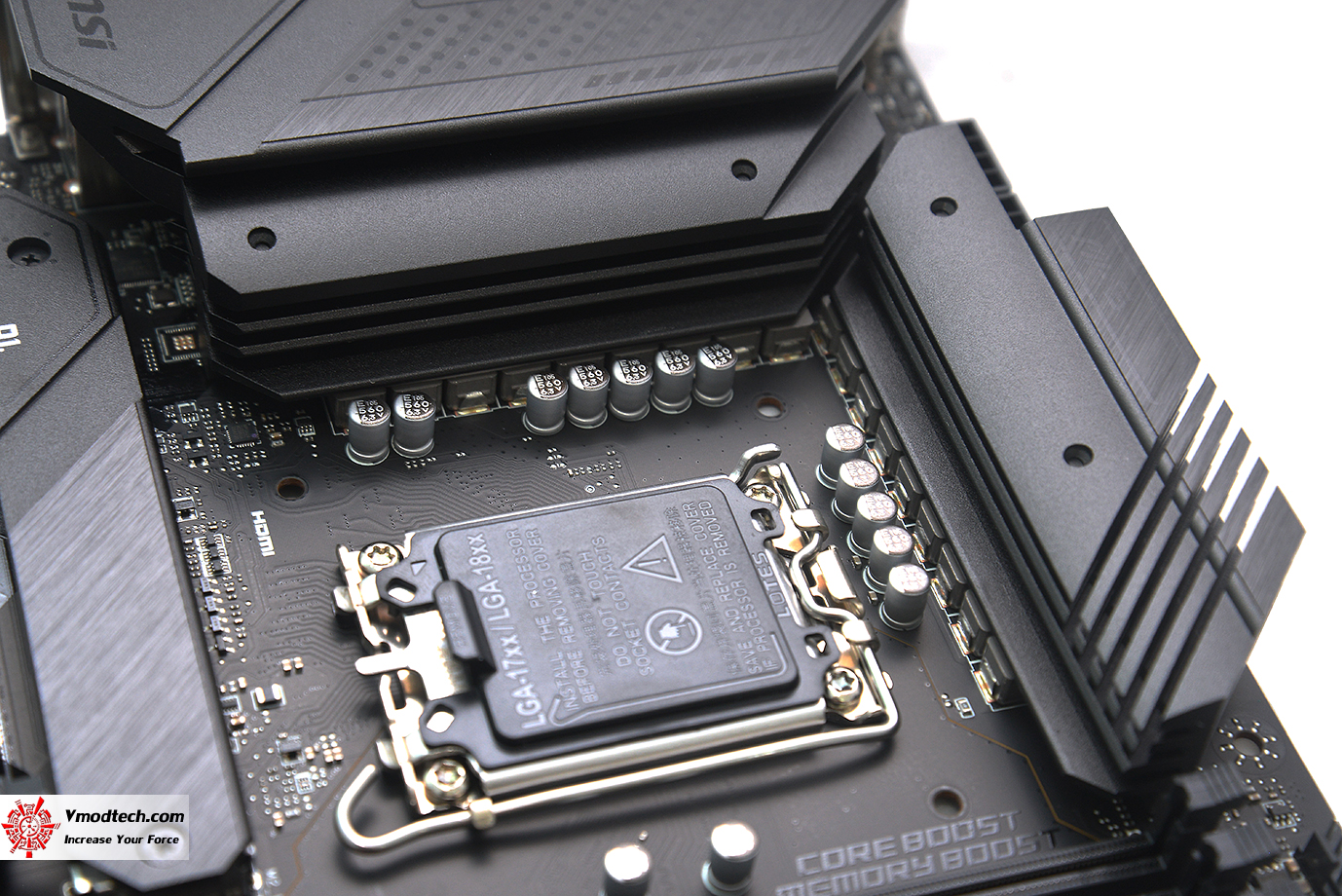

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake ได้ทุกรุ่น Supports 12th Gen Intel Core, Pentium Gold and Celeron processors Processor socket LGA1700

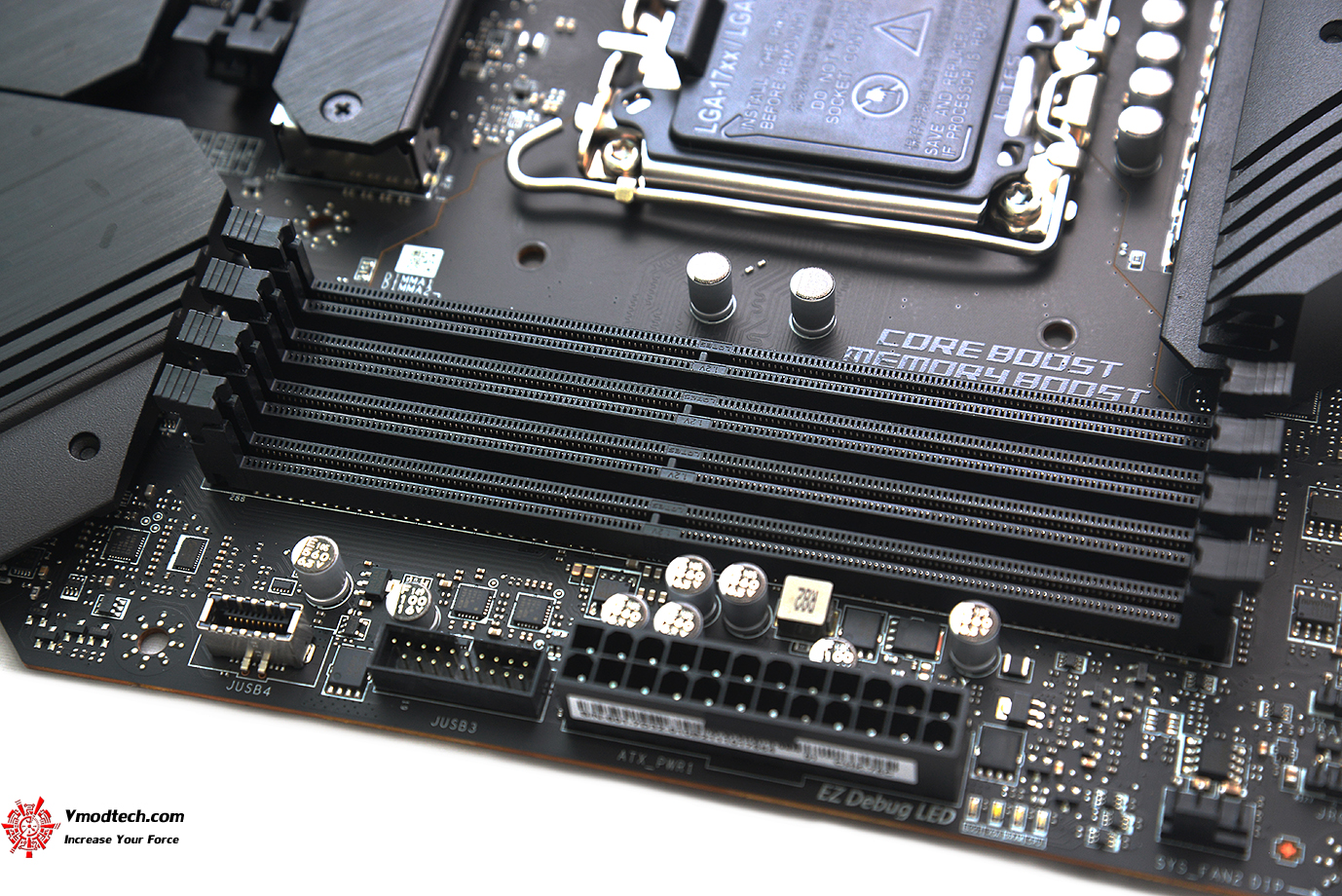

สล็อตแรมมีด้วยกัน 4ช่อง รองรับแรมแบบ DDR4 พร้อมซัพพอตการโอเวอร์คล๊อกที่ความเร็ว 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz

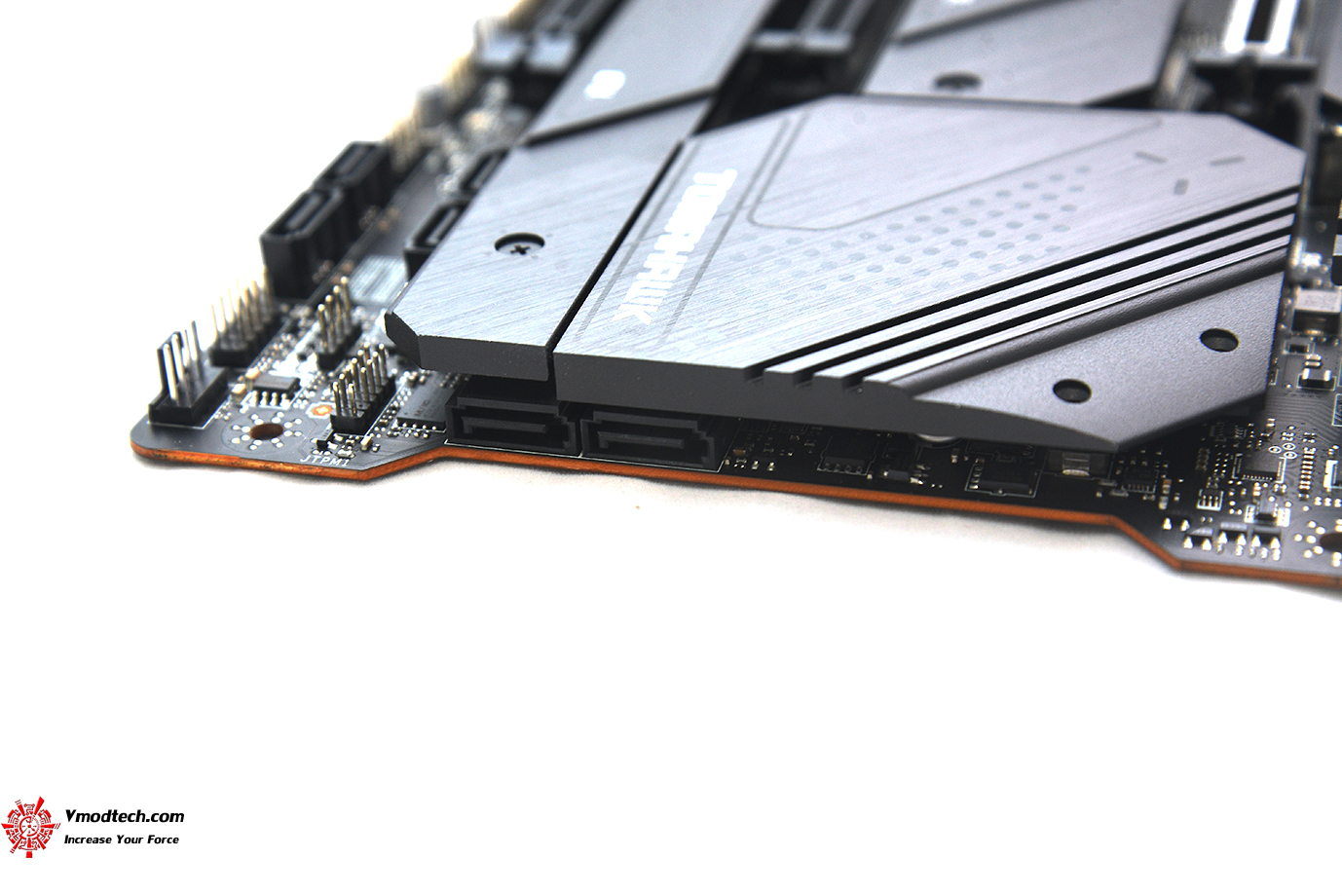

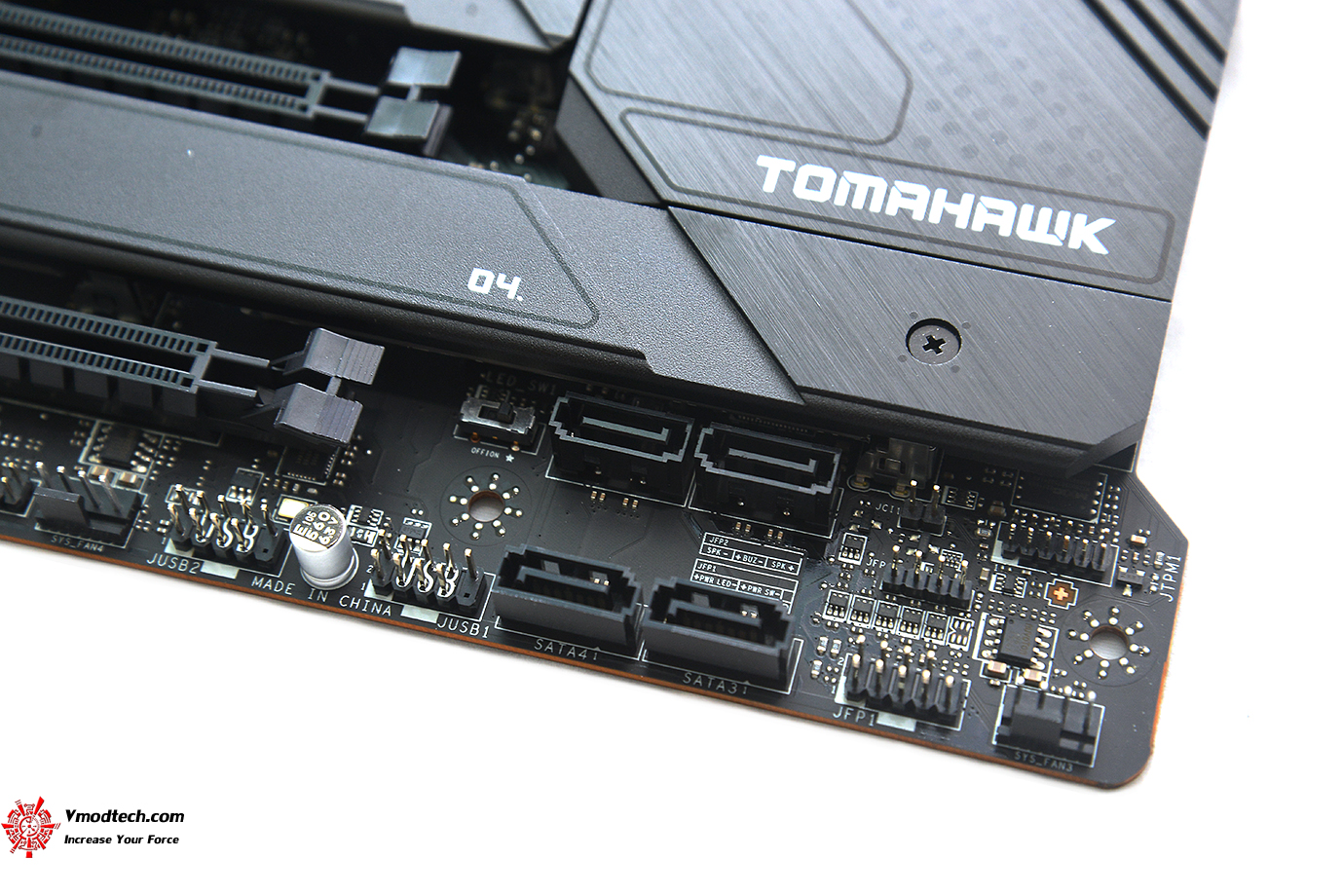

ช่อง SATA มี 6ช่องทำงานด้วยกัน 6 x SATA 6Gb/s ports ด้านหน้า 2 ด้านข้างอีก 4ครับ

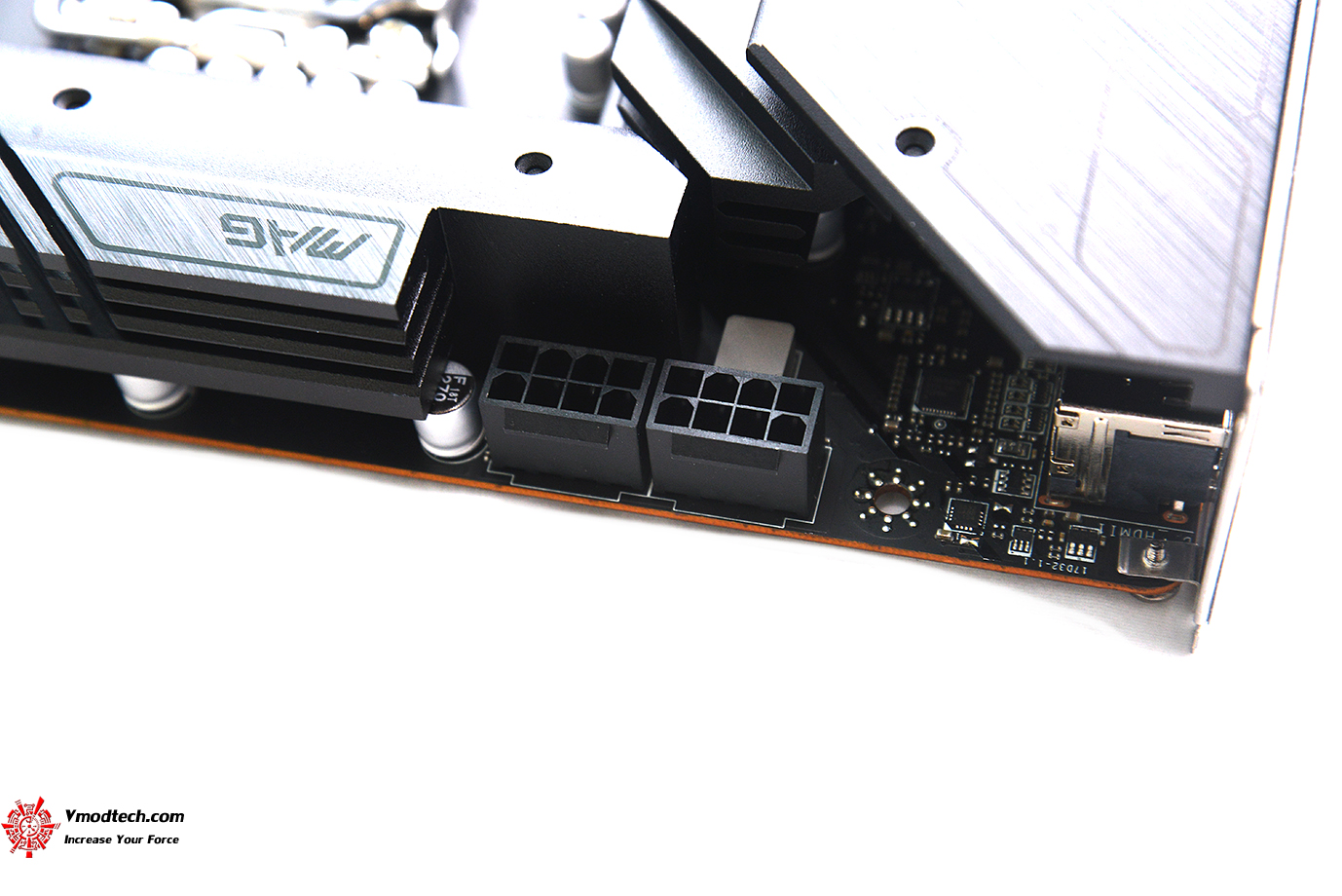

ไฟเลี้ยงซีพียู 8พิน 2ช่องครับ

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุด

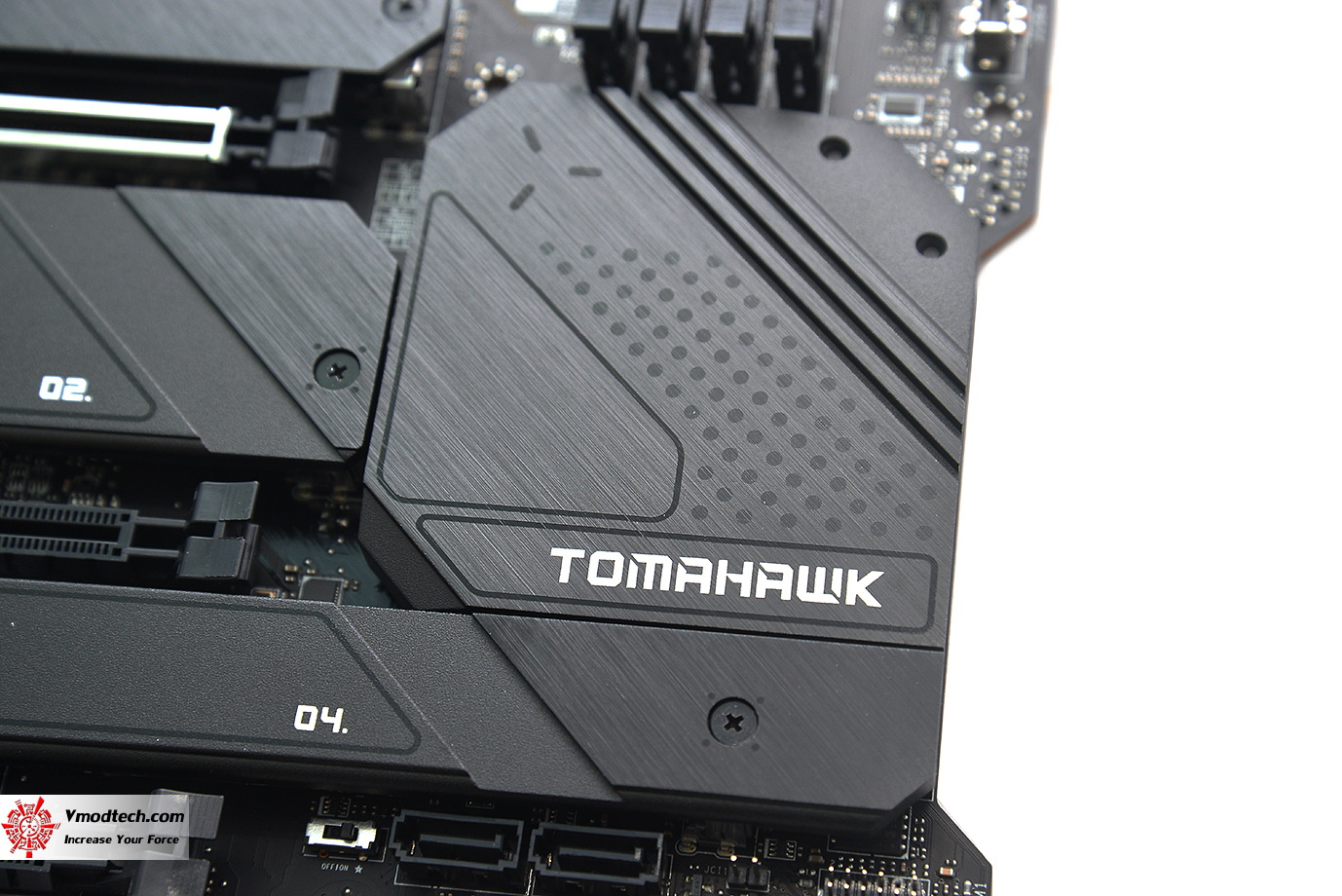

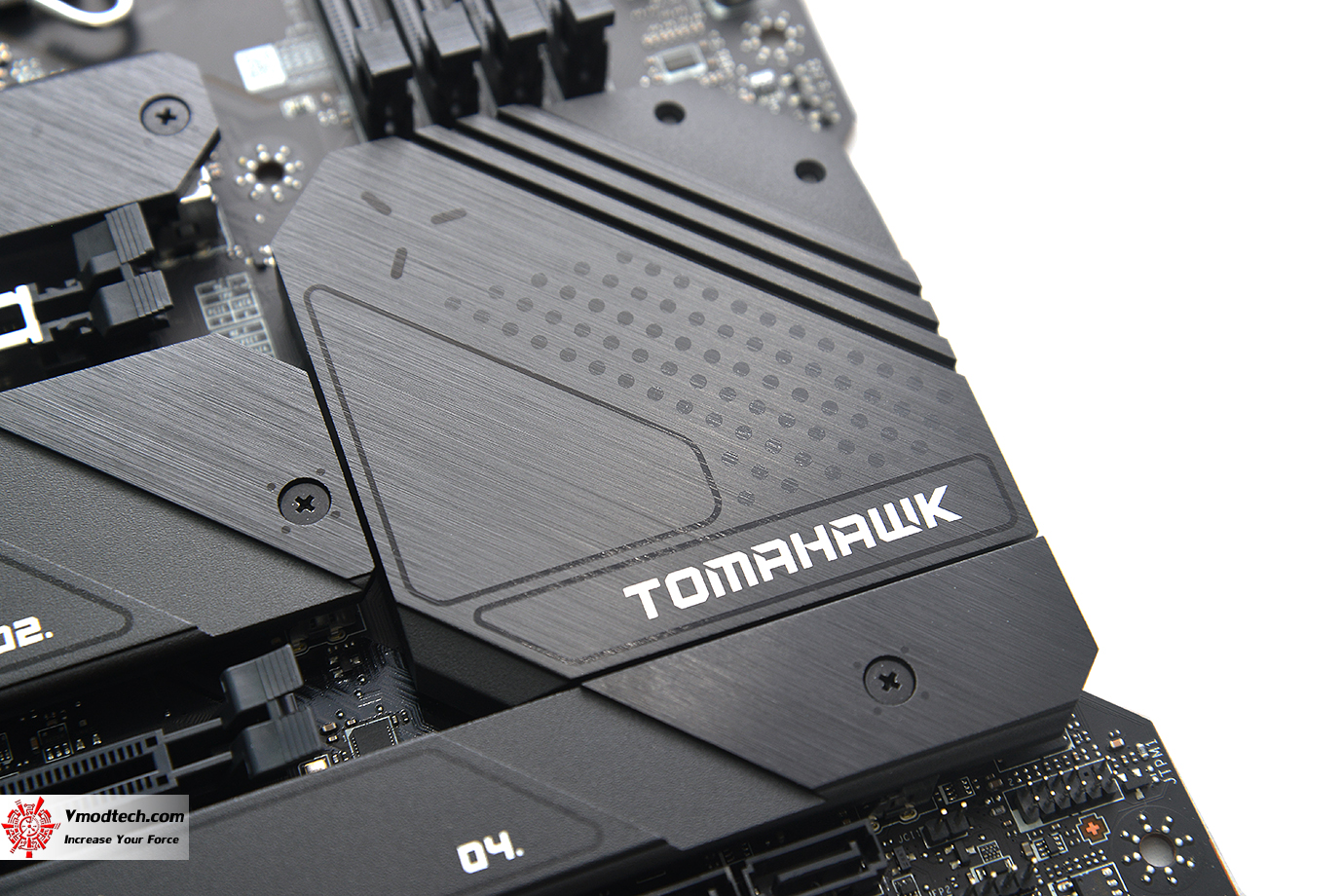

ฮีตซิงค์สีดำสนิทระบายความร้อนสวยงามใหญ่โตมีโลโก้ TOMAHAWK ดูดุดันสวยงามมากๆ เลยครับ

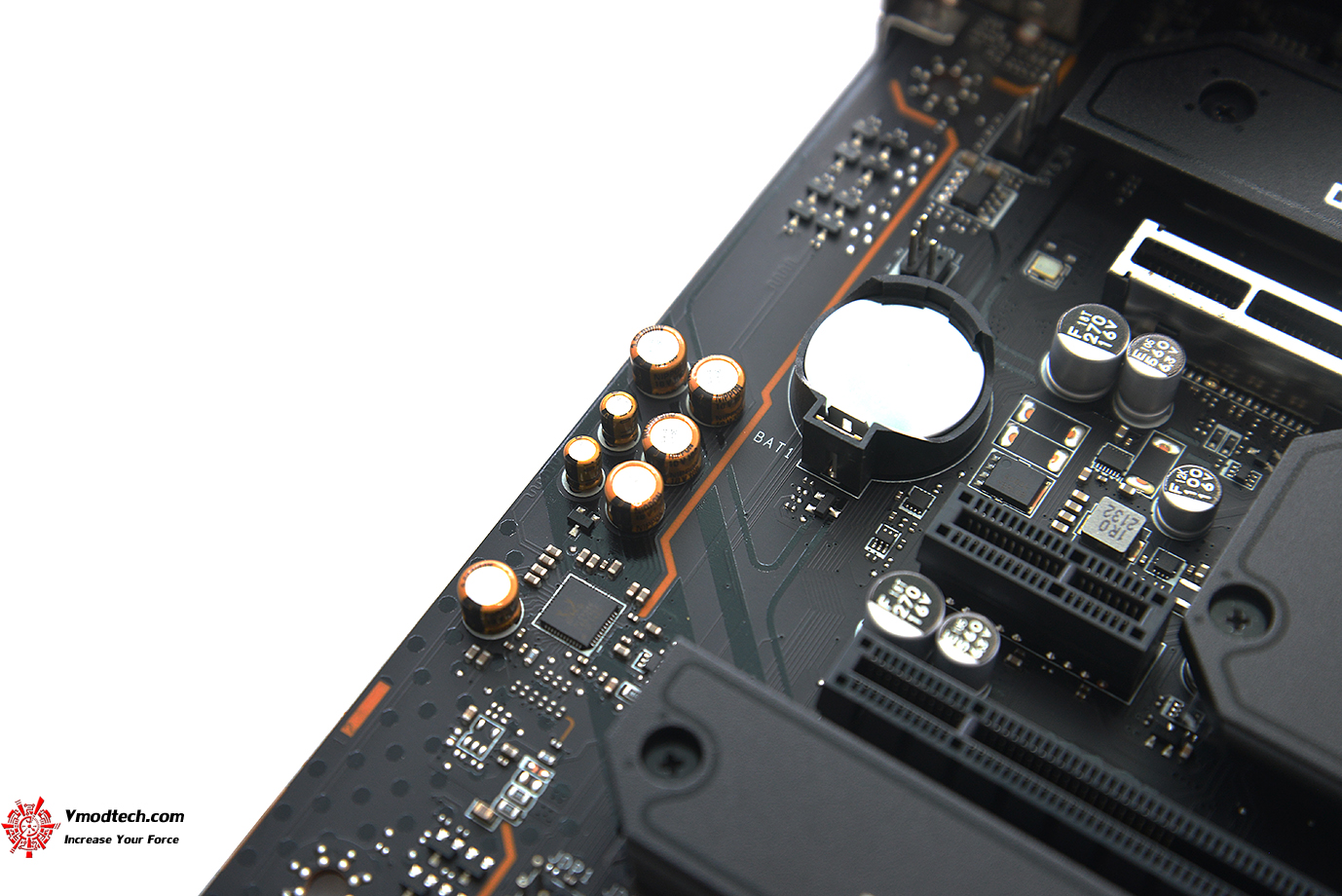

อีกฝั่งก็จะเป็นระบบเสียง Realtek ALC4080 Codec 7.1-Channel High Definition Audio Supports S/PDIF output เน้นเสียงจัดเต็มสำหรับเกมส์เมอร์โดยเฉพาะครับ

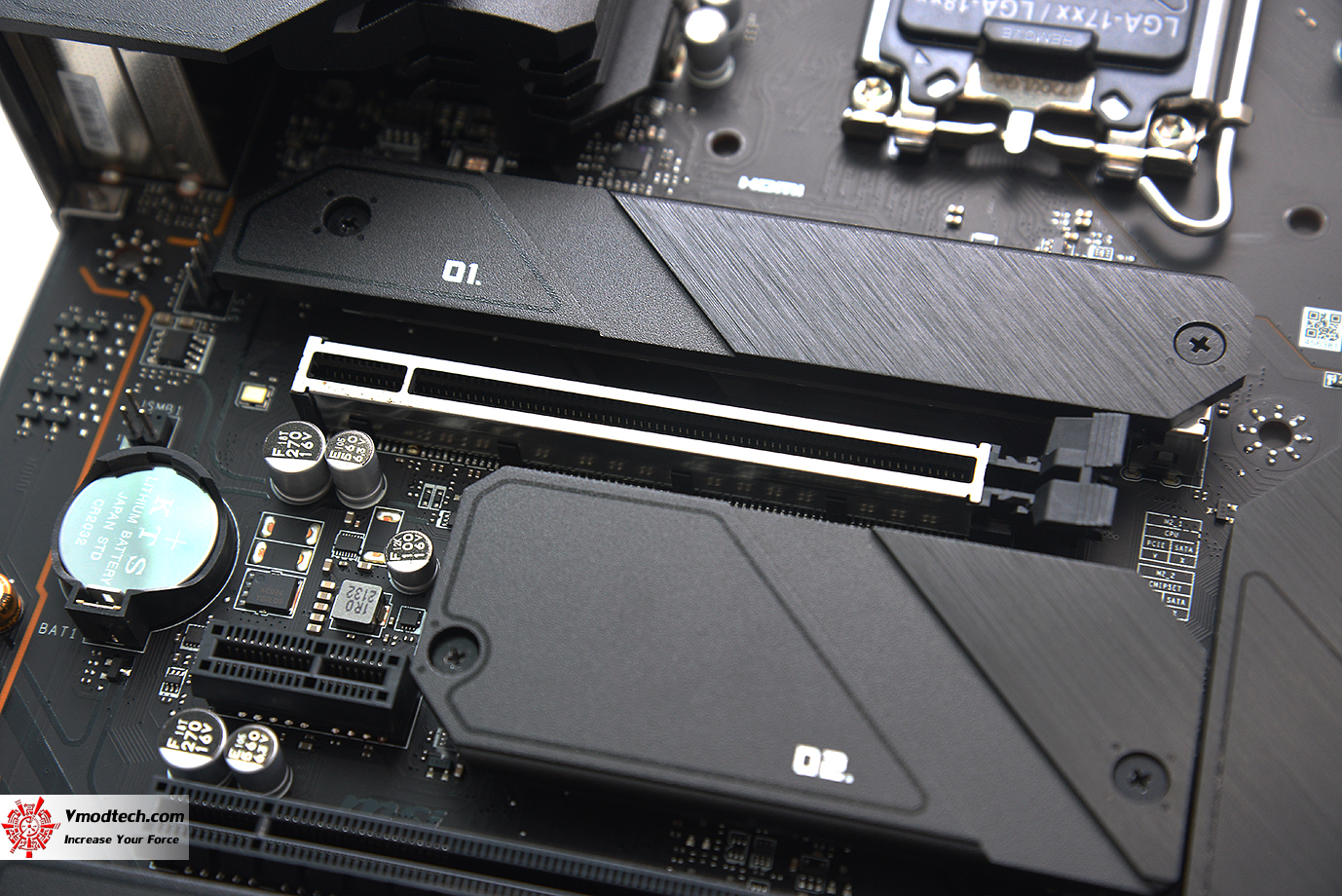

สล๊อต PCIe เสริมแกร่งด้วย PCI-E STEEL ARMOR ให้ในช่องแรกแบบเต็มๆ ครับ

สล็อต PCIe 5.0 มีหนึ่งช่อง 3x PCIe x16 slots , 1x PCIe 3.0 x1 slot (From Z690 chipset)

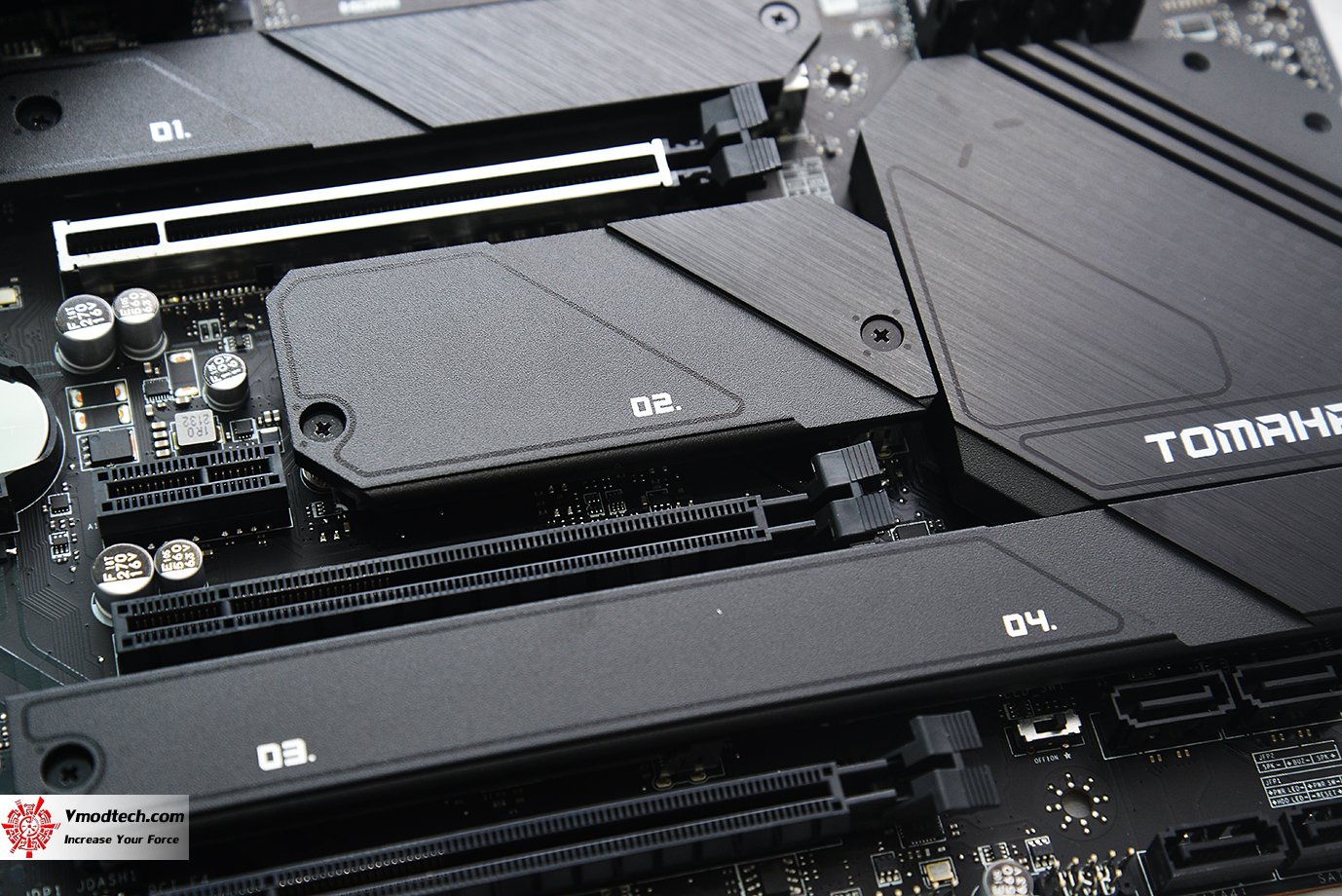

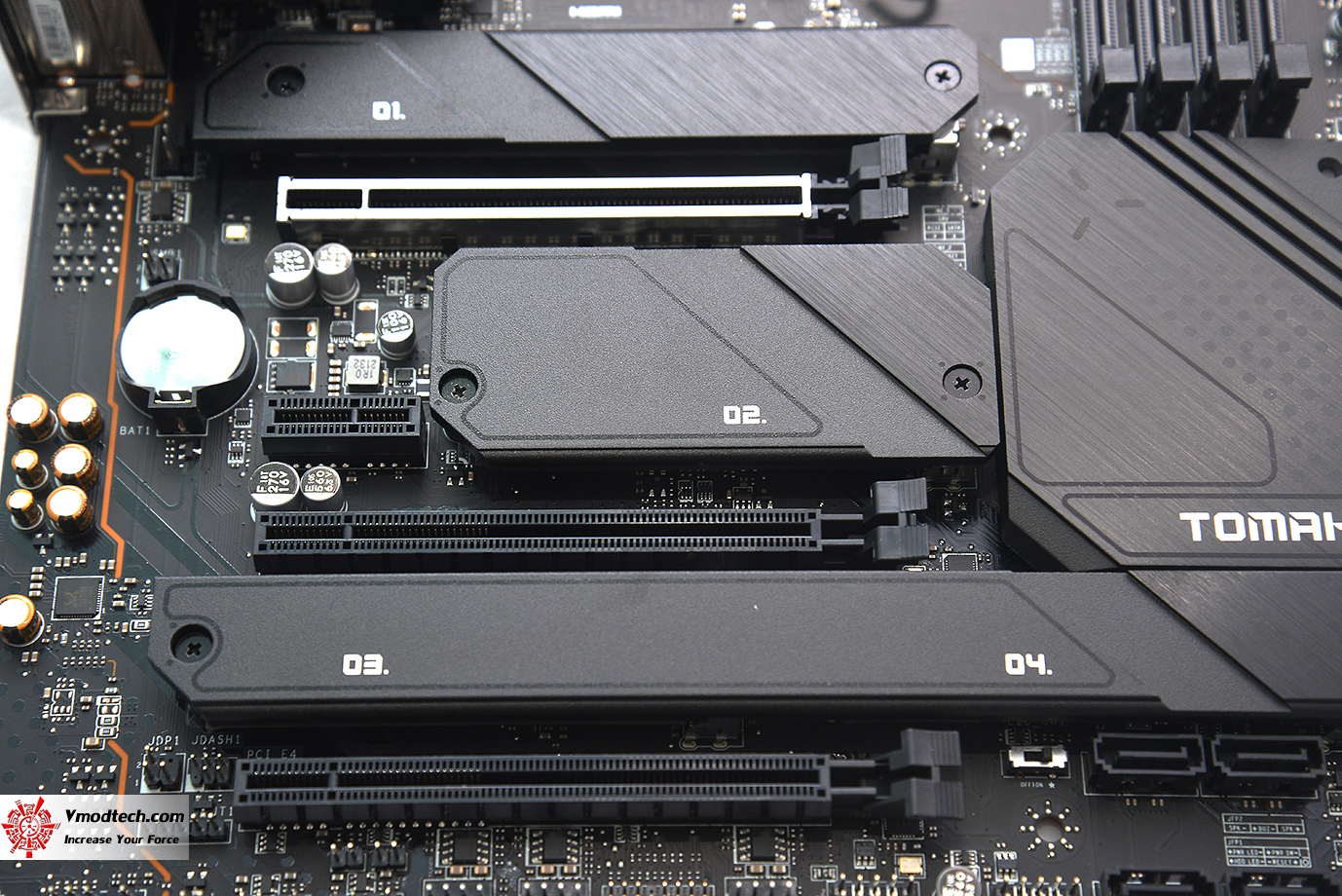

ช่อง M.2 มีทั้งหมด 4องพร้อมฮีตซิงค์ Lightning M.2 4x M.2 slots (Key M)

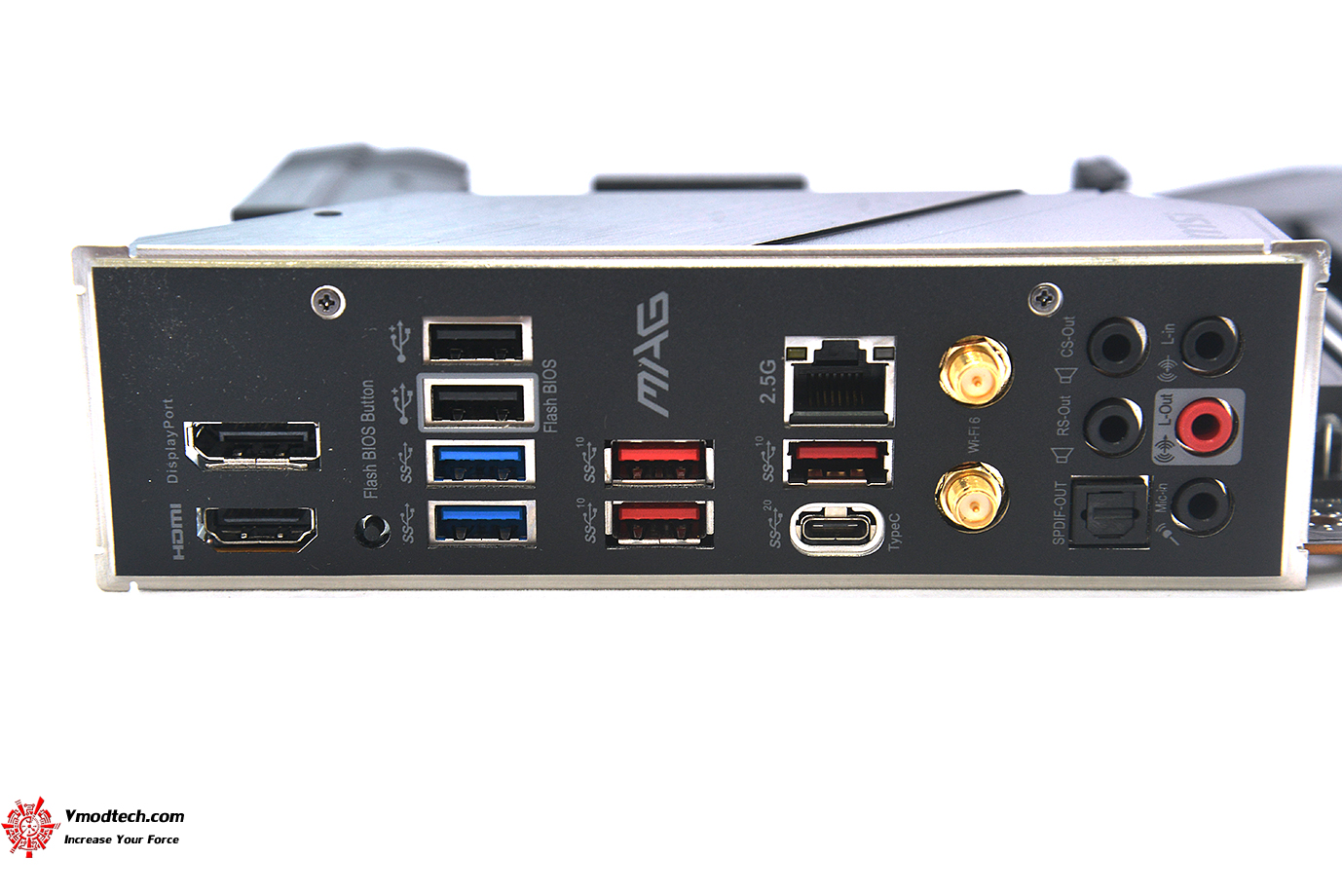

ช่องเชื่อมต่อด้านหลังมี pre-installed IO shielding ป้องกันอันตรายในการใช้งานและมีช่องเชื่อมต่อให้มาเยอะพอสมควรครับ

DisplayPort 1.4
USB 2.0 Port
USB 3.2 Gen 2 10Gbps Type-A
2.5G LAN Port
Wi-Fi / Bluetooth Antenna
HD Audio Connectors
HDMI 2.1 Port
Flash BIOS Button
USB 3.2 Gen 1 5Gbps Type-A
USB 3.2 Gen 2 10Gbps Type-A
USB 3.2 Gen 2×2 20Gbps Type-C
Optical S/PDIF OUT

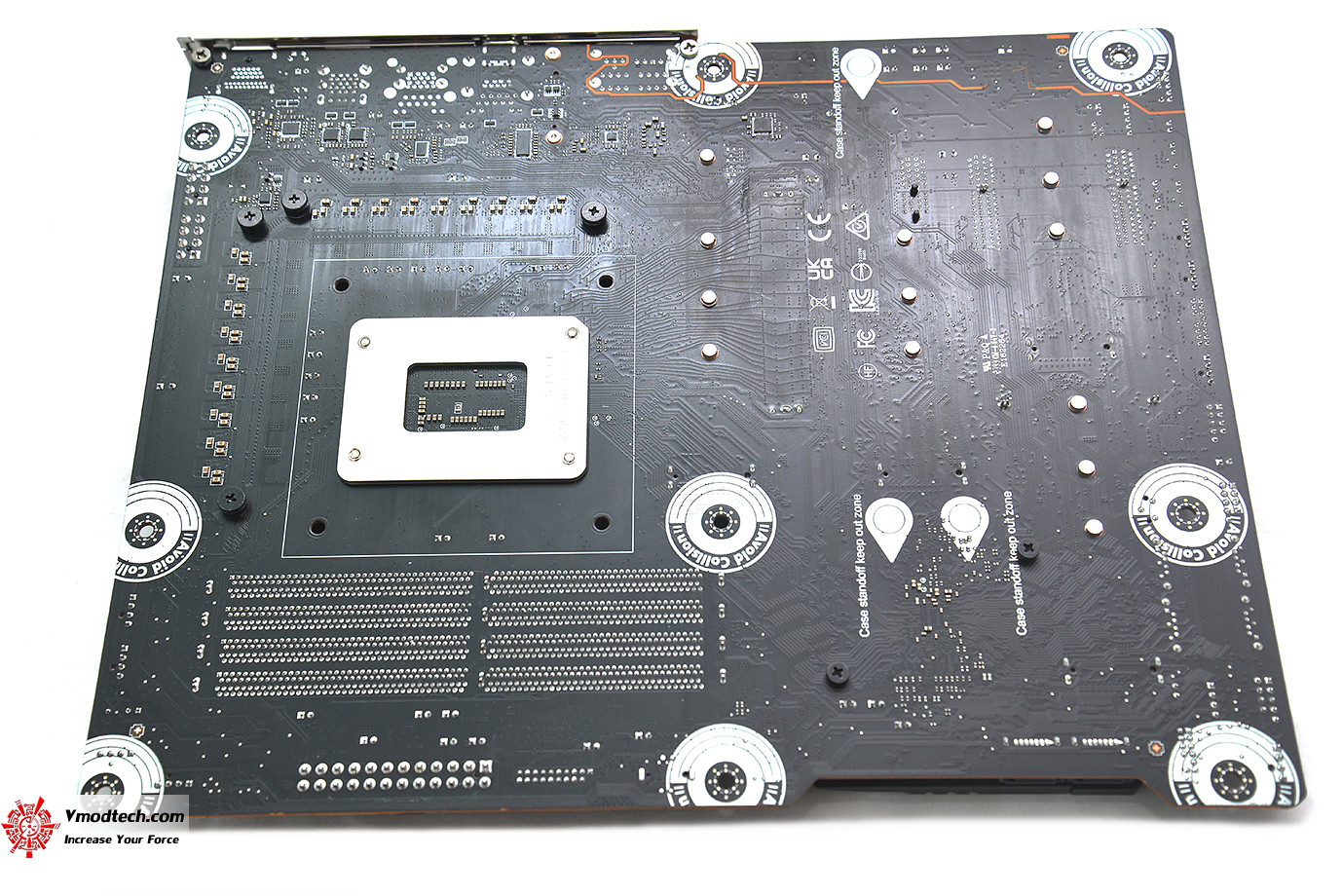

PCB ด้านหลังสีดำสนิทครับ

เราไปชมผลทดสอบอื่นๆ กันต่อเลยครับ

Test Setup

SYSTEMS
.CPU	.INTEL CORE i9 12900K
.Thermal Grease	.Noctua NT-H2 THERMAL PASTE
.Motherboard	.MSI MAG Z690 TOMAHAWK WIFI DDR4
.Memory	..KLEVV CRAS X DDR4 3600Mhz
.Graphic Card	. ASUS GeForce RTX 2080 Ti DUAL
.Harddisk	. MSI SPATIUM M480 PCIe 4.0 NVMe M.2 / Plextor M6PRO 256 / KINGSTON SSD 256GB
.CPU Cooler	..MSI MAG CORELIQUID 360R
.Power Supply	..MSI MPG A850GF 80 PLUS GOLD POWER SUPPLY
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE i9 12900K รุ่นใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับเมนบอร์ดตัวแรง MSI MAG Z690 TOMAHAWK WIFI DDR4 ของทาง MSI รุ่นใหม่ล่าสุดดีไซน์สวยงามตามสไตล์ ROG ที่คงความดุดันแบบจัดเต็มร่วมกับ ASUS GeForce RTX 2080 Ti DUAL กราฟฟิกการ์ดจากทางเอซุสครับ

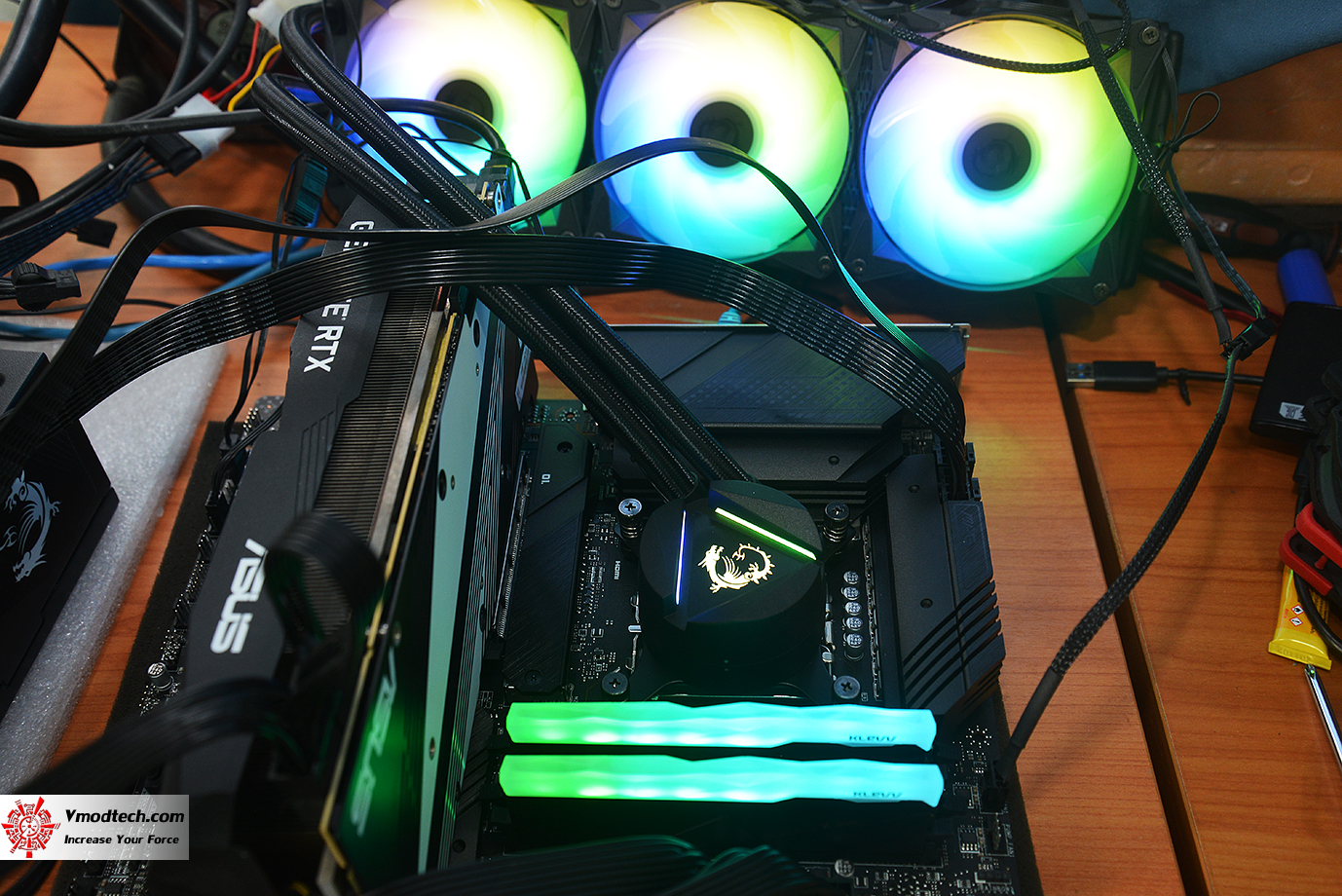

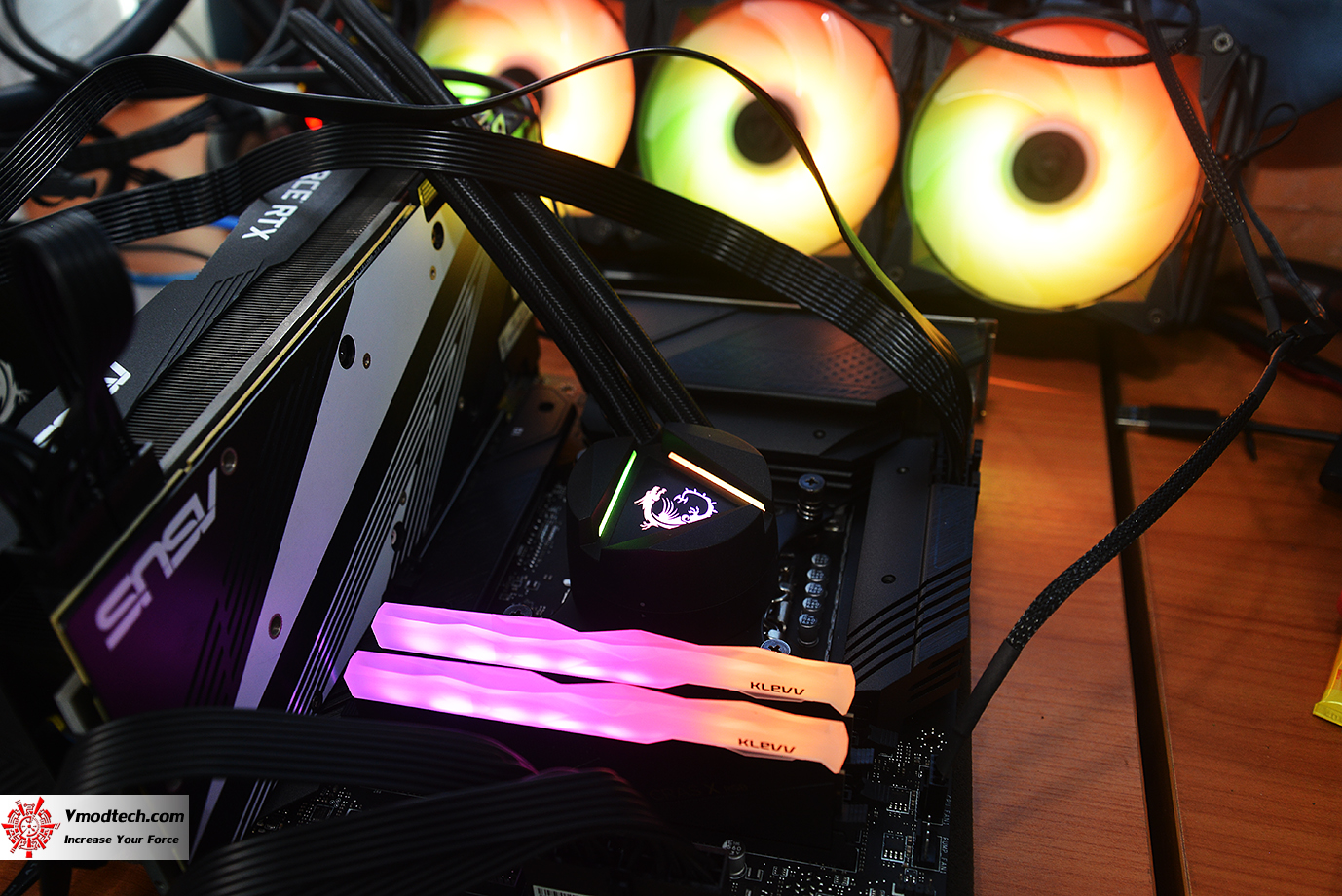

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบระบายความร้อนด้วยน้ำธรรมดา

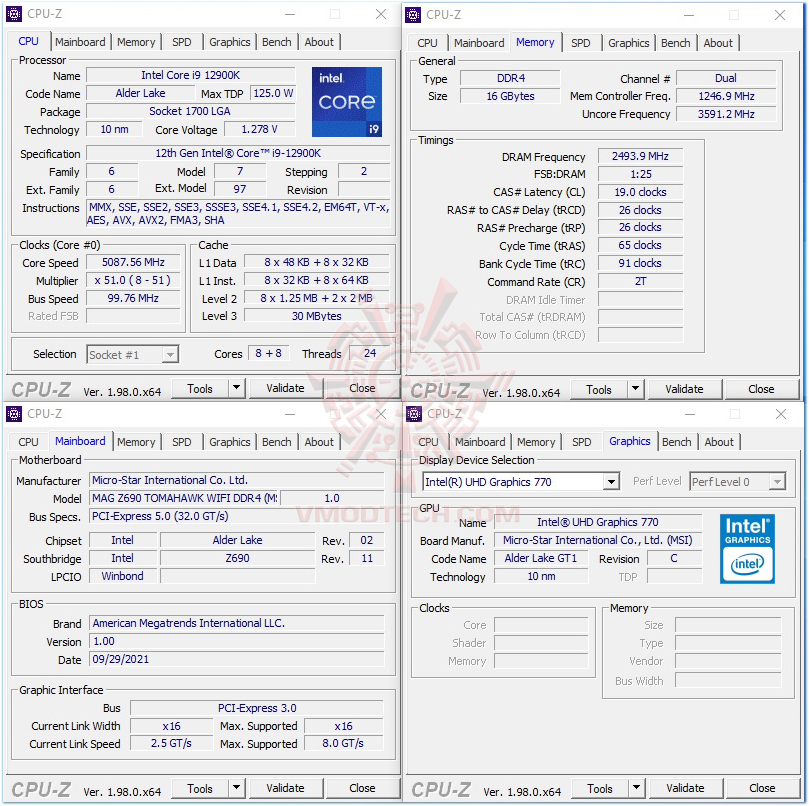

CPU-Z

โดยซีพียูที่ใช้งานคือ INTEL CORE i9 12900K โอเวอร์คล๊อกไปที่ความเร็ว 5.1Ghz ไฟเลี้ยงที่ 1.27V ได้อย่างมีเสถียรภาพครับแบบ All Core ทุกคอร์ครับ บัสแรมโอเวอร์คล๊อกทะลุ DDR4 5000Mhz CL19-26-26-65-91-2T 1.75v เรียกได้ว่าประสิทธิภาพการโอเวอร์คล๊อกนั้นทำได้ดีเยี่ยมมากๆ ครับกับเมนบอร์ดระดับกลางสุดคุ้มที่ใช้งานได้จริงตลอดการทดสอบครับ

GPU-Z

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080 Ti DUAL ตัวแรงเลยครับ

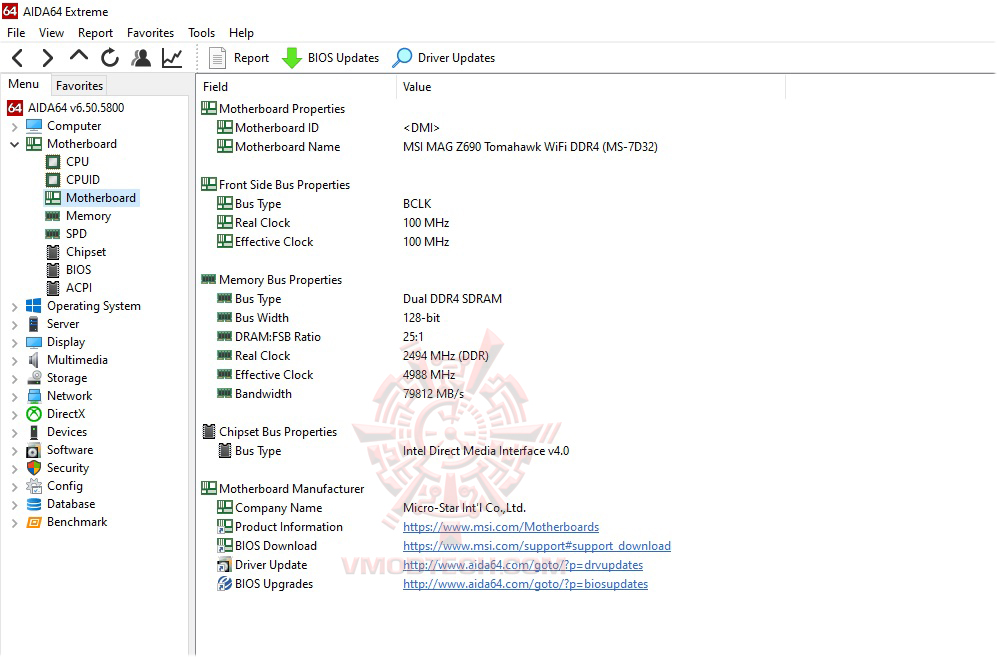

AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

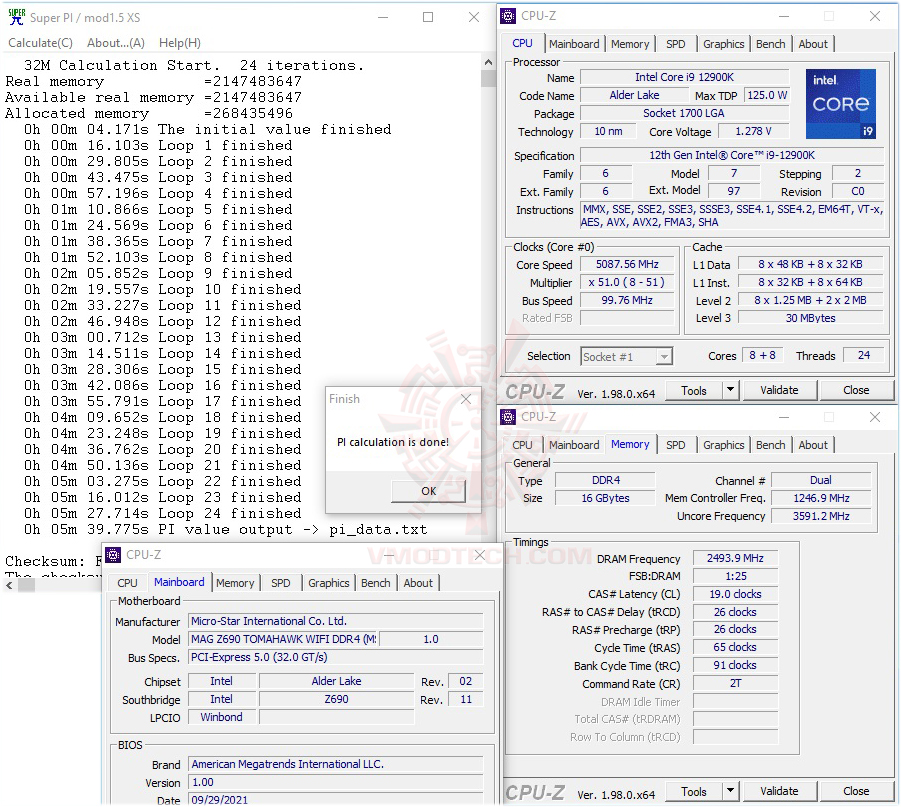

SuperPI 32MB

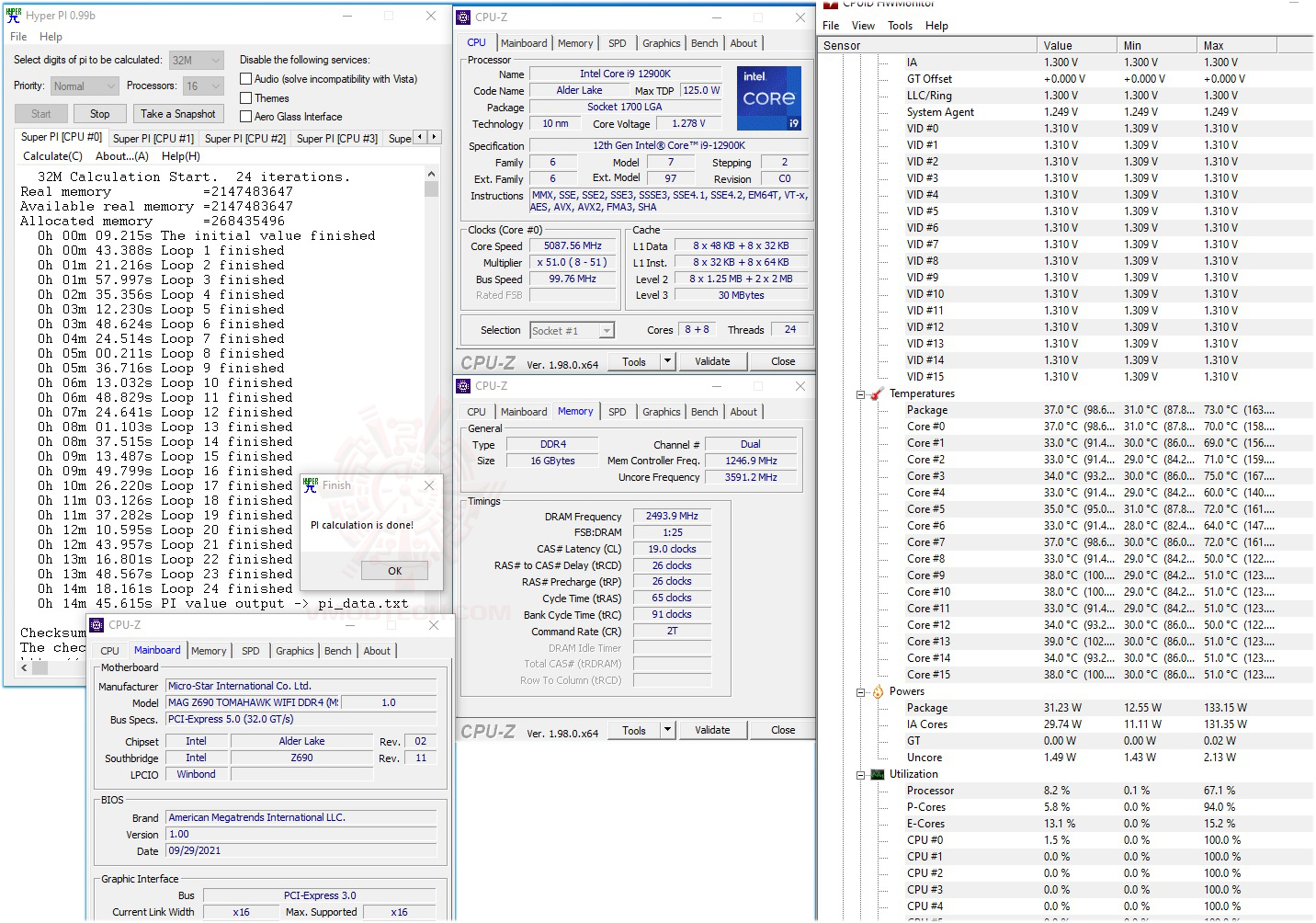

HyperPI 32MB

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.266นาที SuperPI32 อยู่ที่เวลา 5นาที 39.775นาที HyperPi32MB ก็ผ่านทุกการทดสอบเวลานั้นเร็วแรงดีเยี่ยมไปเลยครับใช้งานได้จริงอย่างมีเสถียรภาพ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

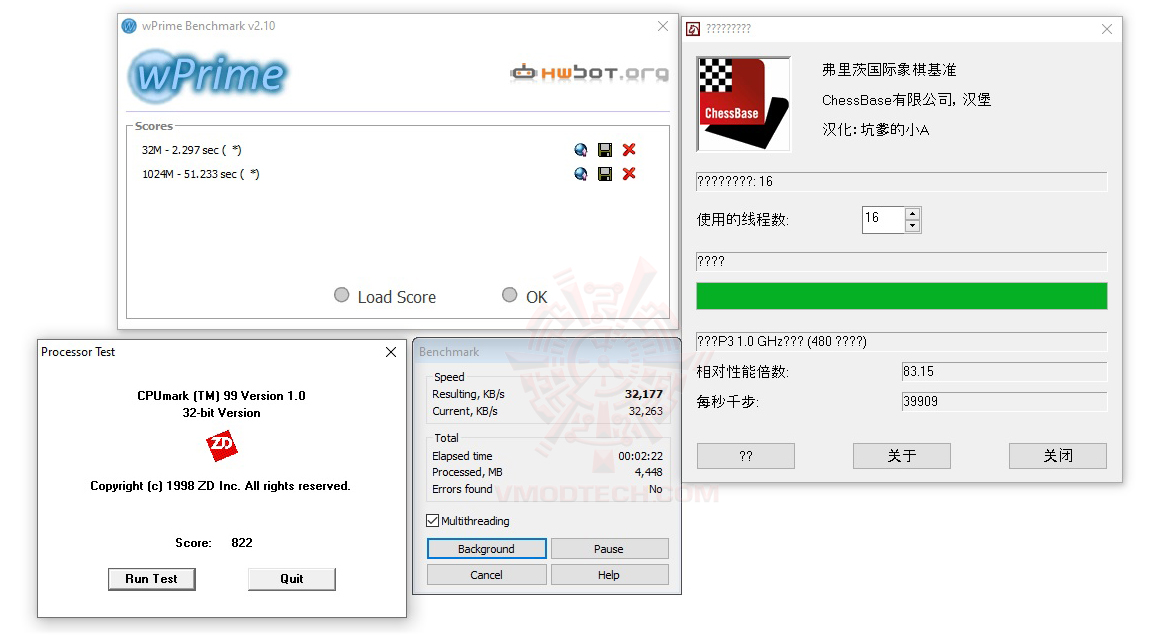

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

ส่วน Winrar นั้นอยู่ที่ 32177KB/s โปรแกรม Fritzchess นั้นอยู่ที่ 83.15คะแนนครับและ wPrime อยู่ที่เวลา 51วินาที แรงเยี่ยมทุกการทดสอบกันเลยทีเดียว

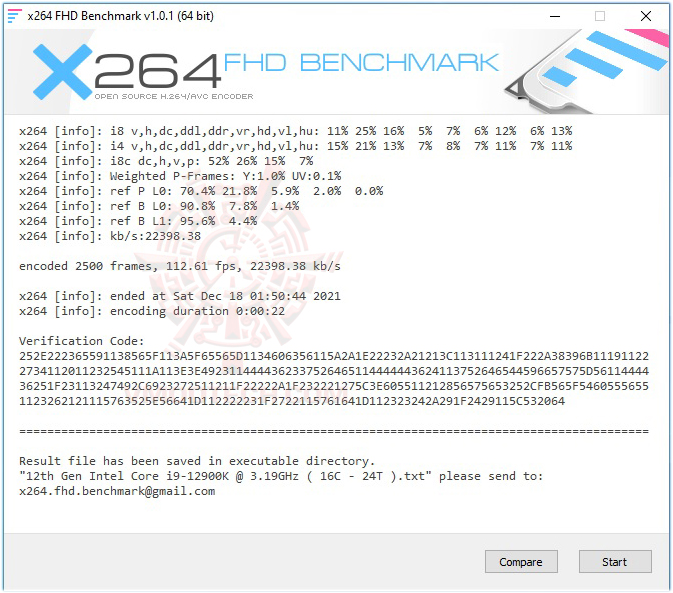

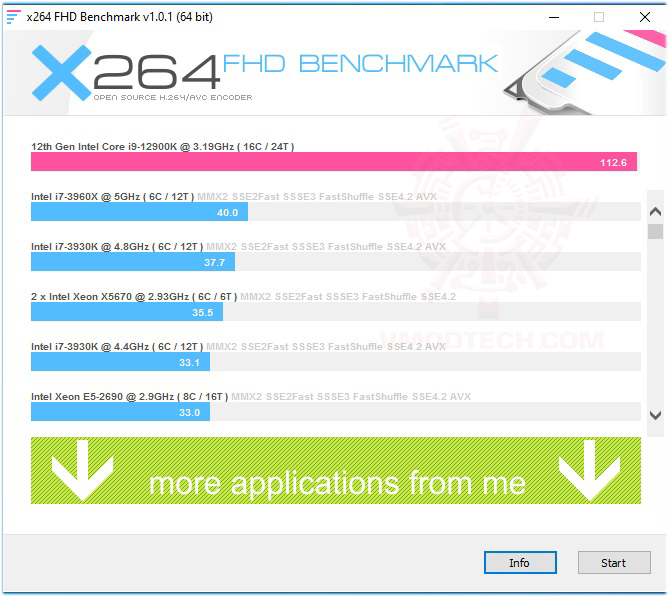

X264 FHD

ผลทดสอบโดยรวม X264 กดกันไป 112.61FPS แรงเยี่ยมสุดยอดมากๆ ครับ

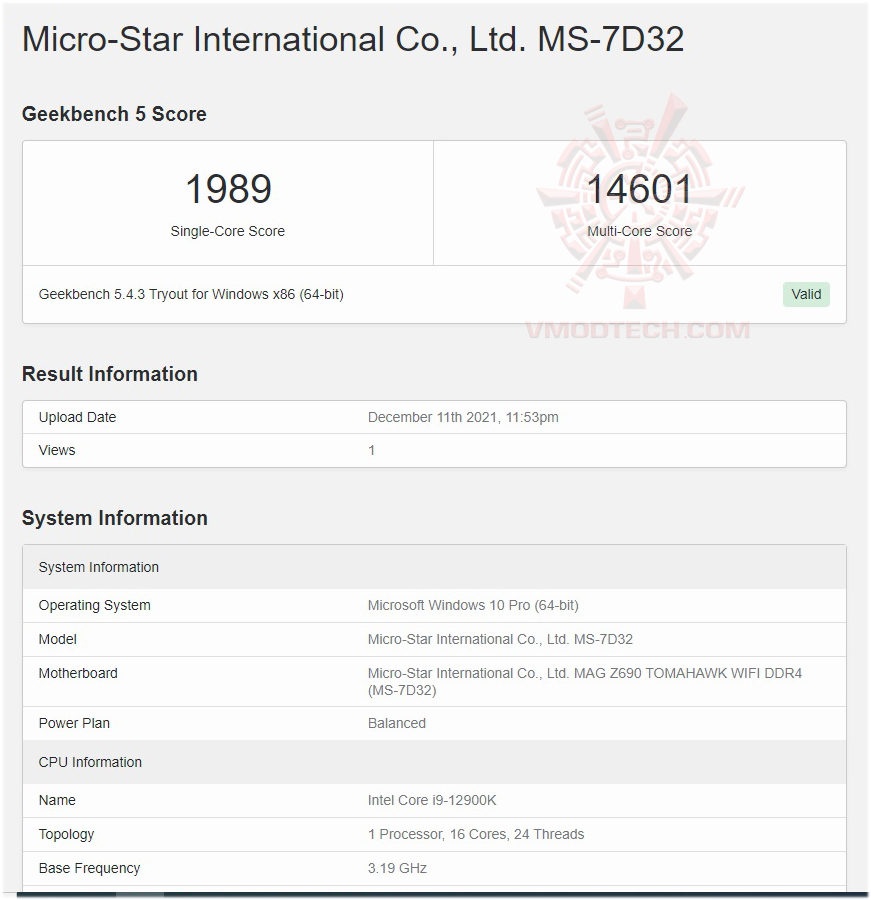

Geekbench 5

Geekbench 5 คะแนนอยู่ที่ 14601คะแนนเลยครับ แรงเยี่ยมมาก

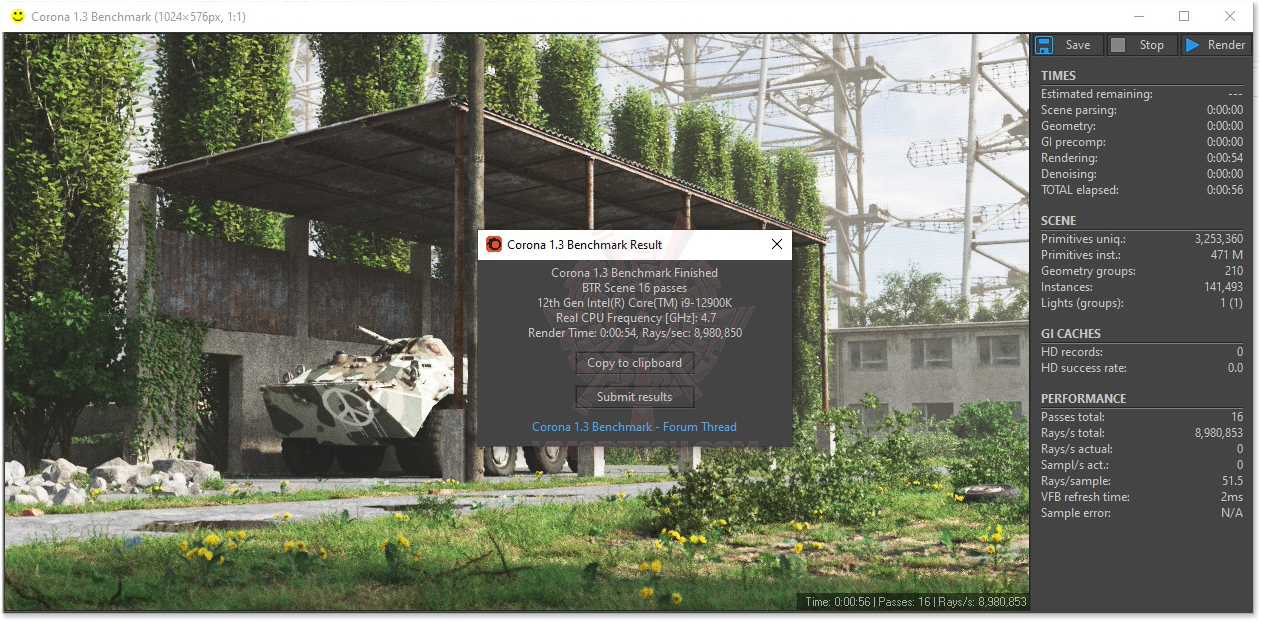

Corona 1.3 Benchmark

Corona เรนเดอร์ที่เวลา 54วินาที เรนเดอร์ได้แรงเยี่ยมเลยครับ

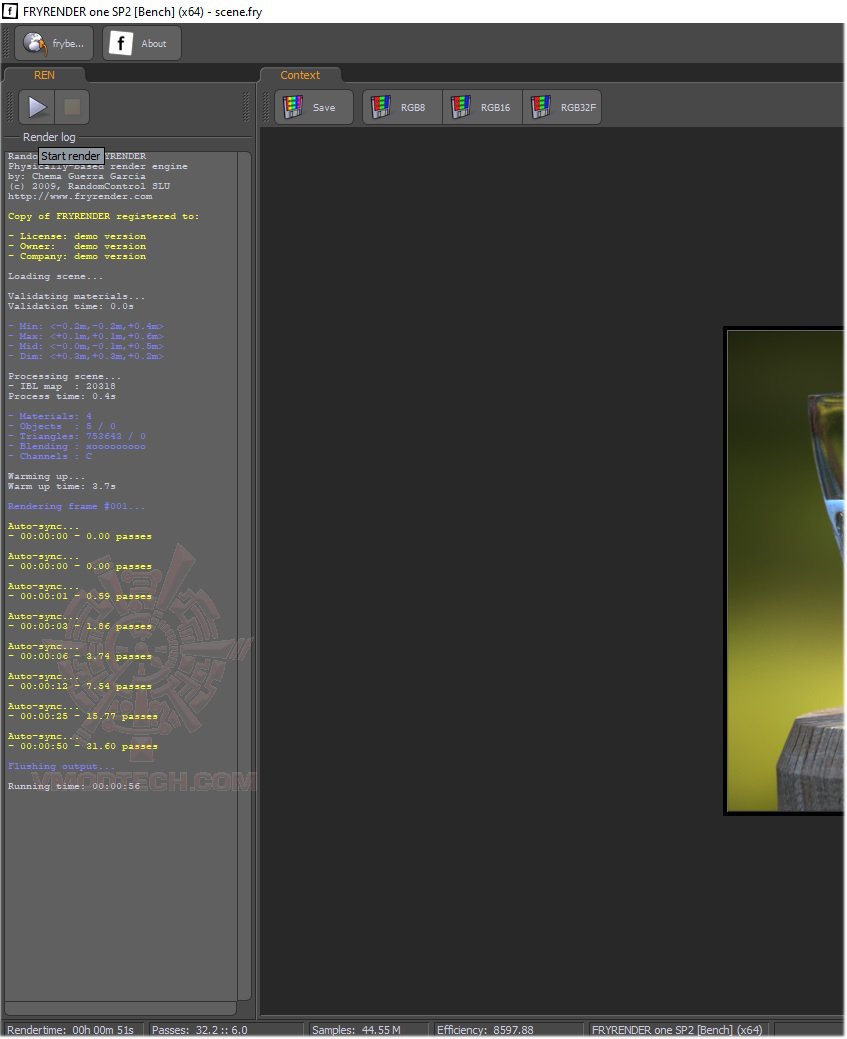

FRYRENDER X64

Fryrender เวลาอยู่ที่ 56วินาที เรนเดอร์ได้เร็วมากครับ

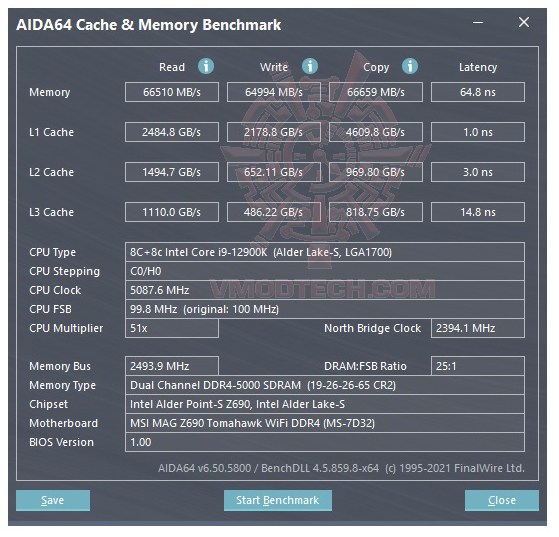

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 66510 MB/s , 64994 , 66659MB/s กับบัสแรม DDR4 5000Mhz ซึ่งประสิทธิภาพอ่าน/เขียนแรงดีทั้งคู่ครับ ทั้งอ่าน/เขียนเลยครับ แรงเยี่ยมจริงๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

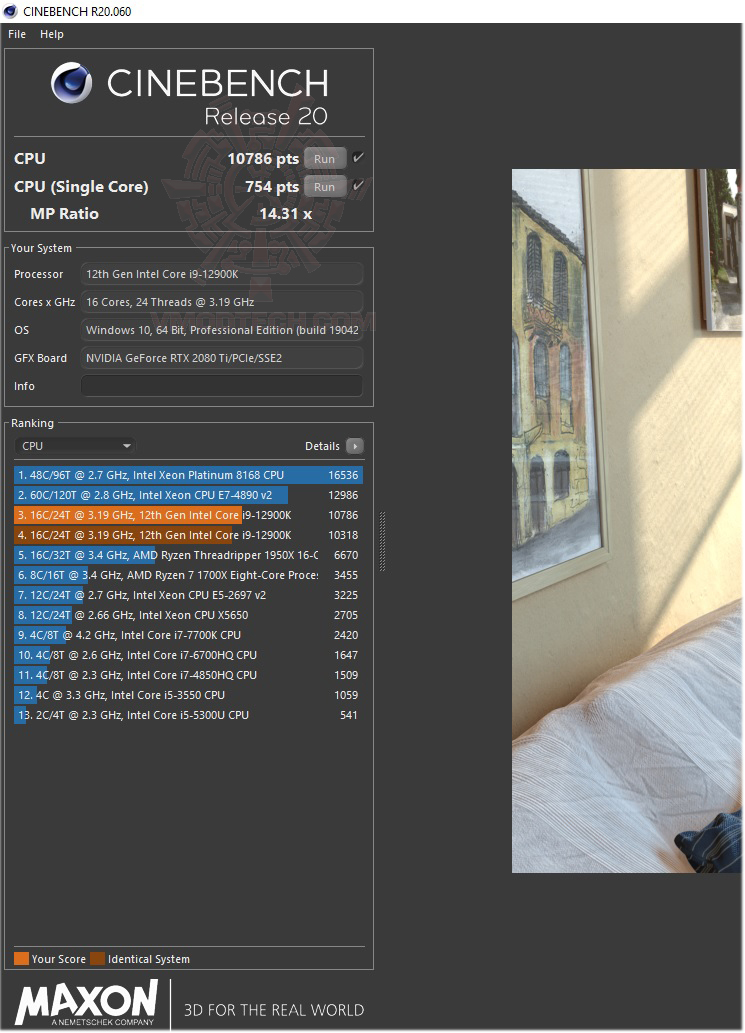

Cinebench 20

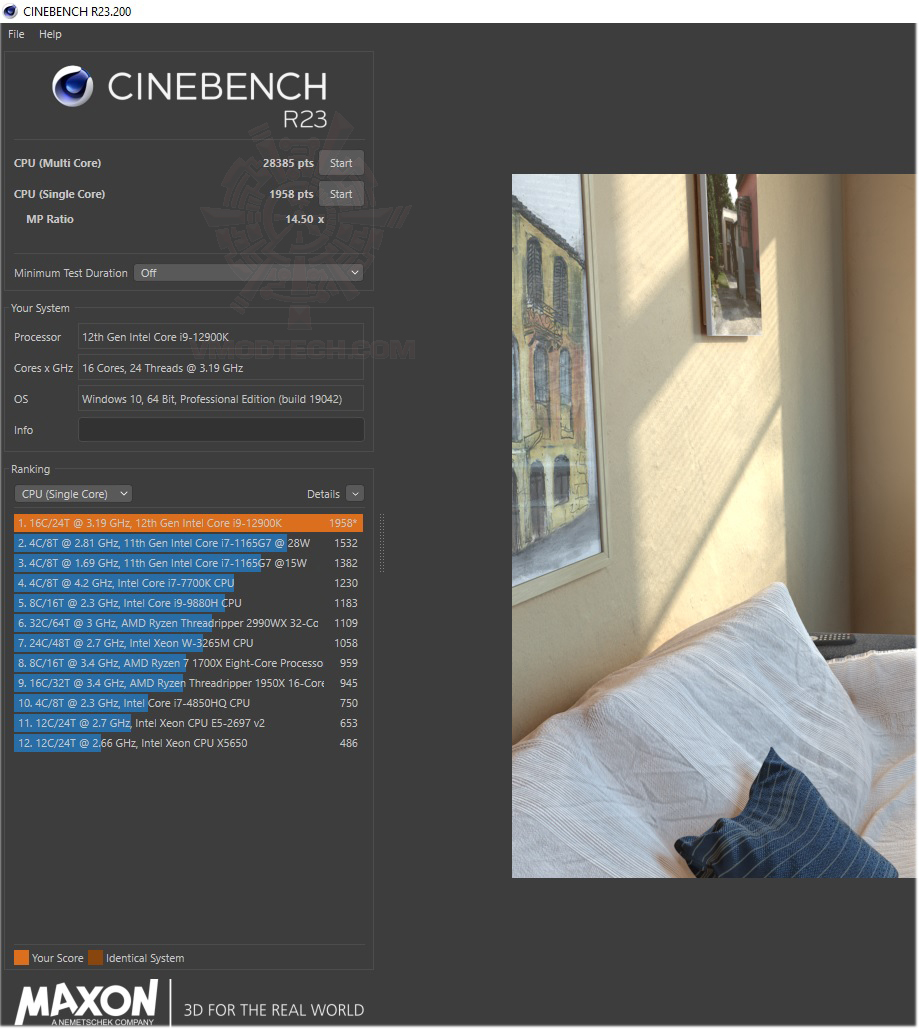

Cinebench 23

โปรแกรม Cinebench ทุกเวอร์ชั่นประสิทธิภาพ Multi Core ที่แรงเต็มพลังทุกการทดสอบเลยครับ แรงทั้ง 16C/24T ทำงานได้เต็มความเร็ว 5.1Ghz แบบเต็มๆ ครับ คะแนนพุ่งทะลุ 28385คะแนนเลยครับ แรงมาเต็มทุกคอร์เลยทีเดียว

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

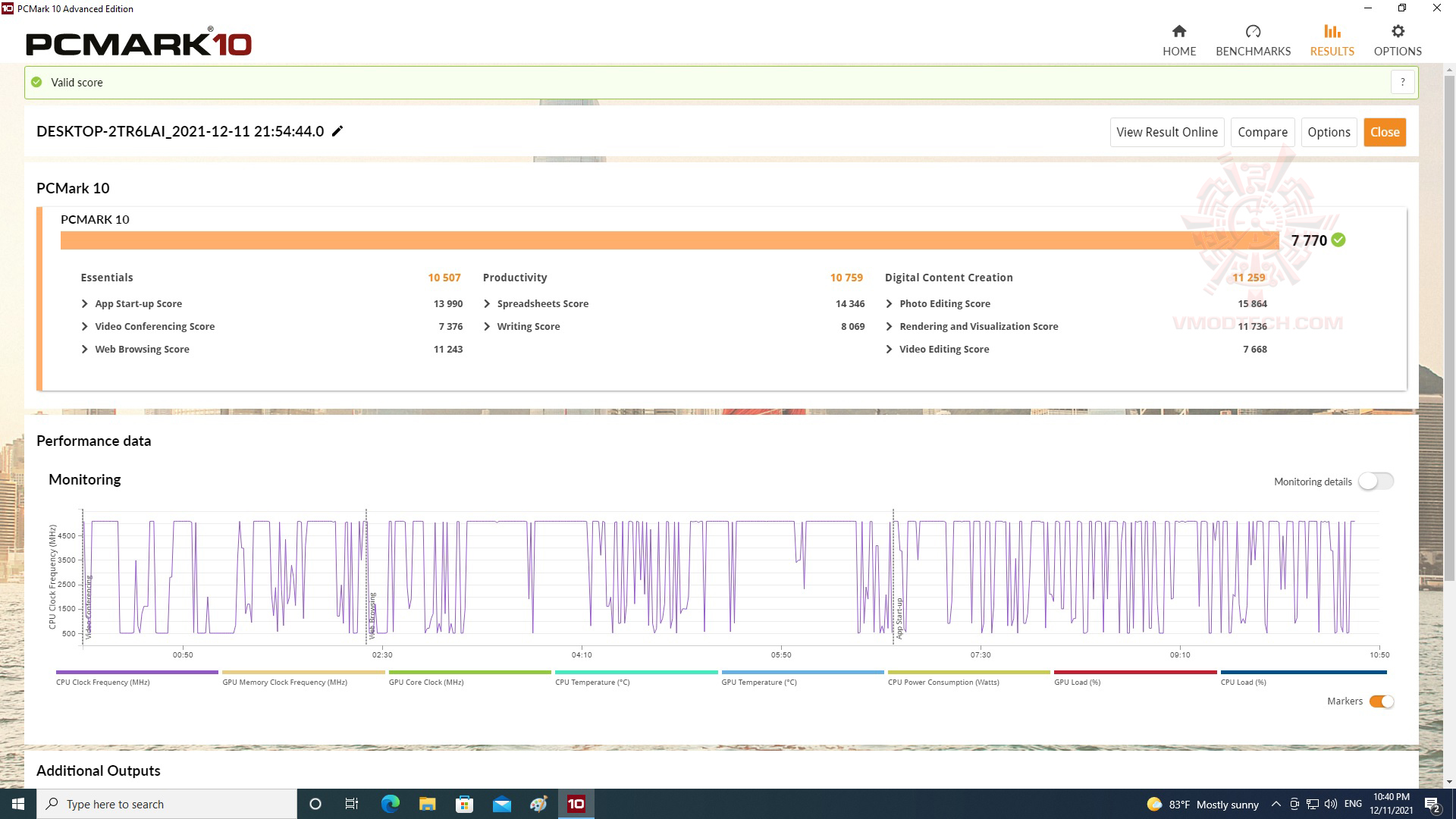

PCMark10

PCMark10 อยู่ที่ 7770คะแนน แรงเยี่ยมครับ

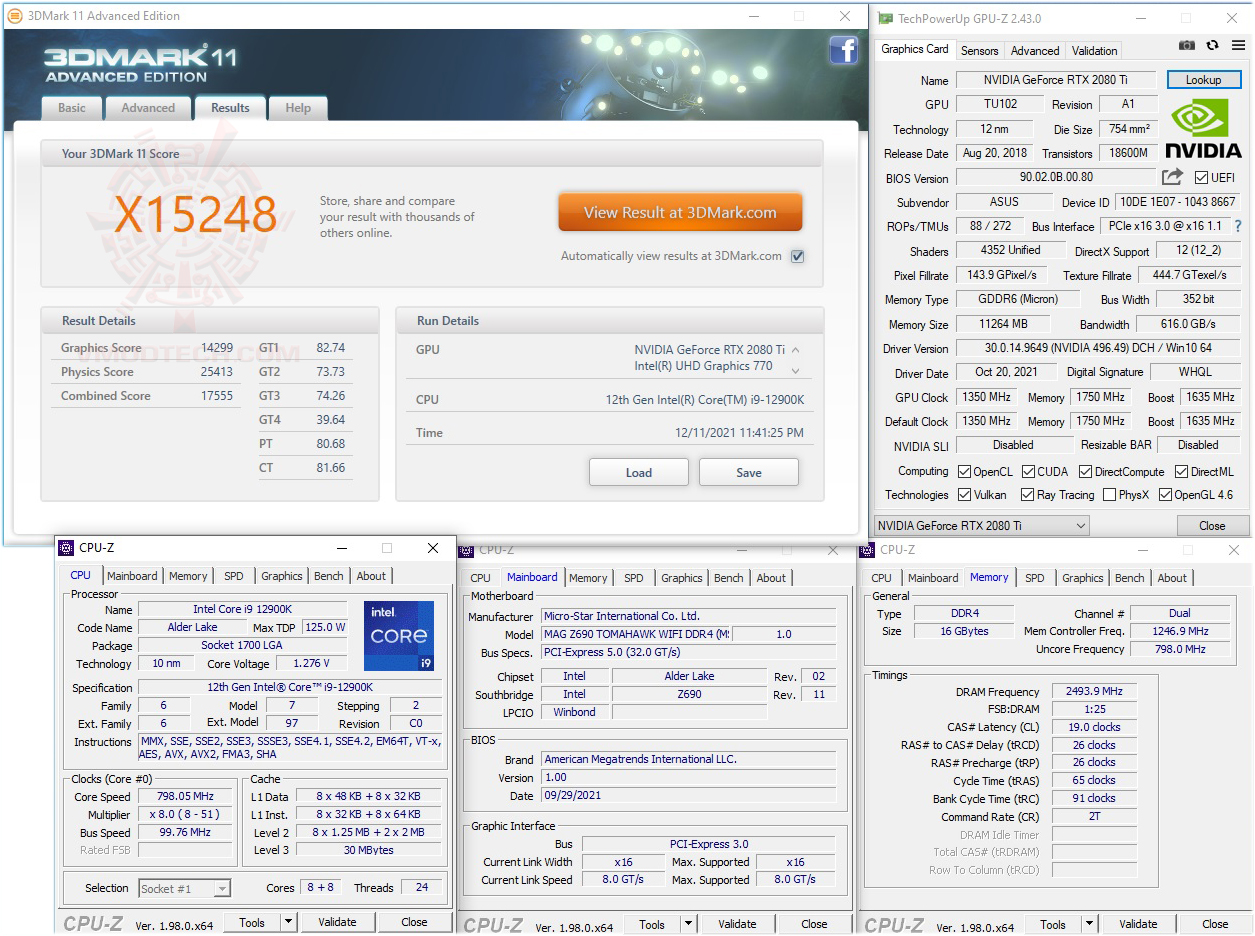

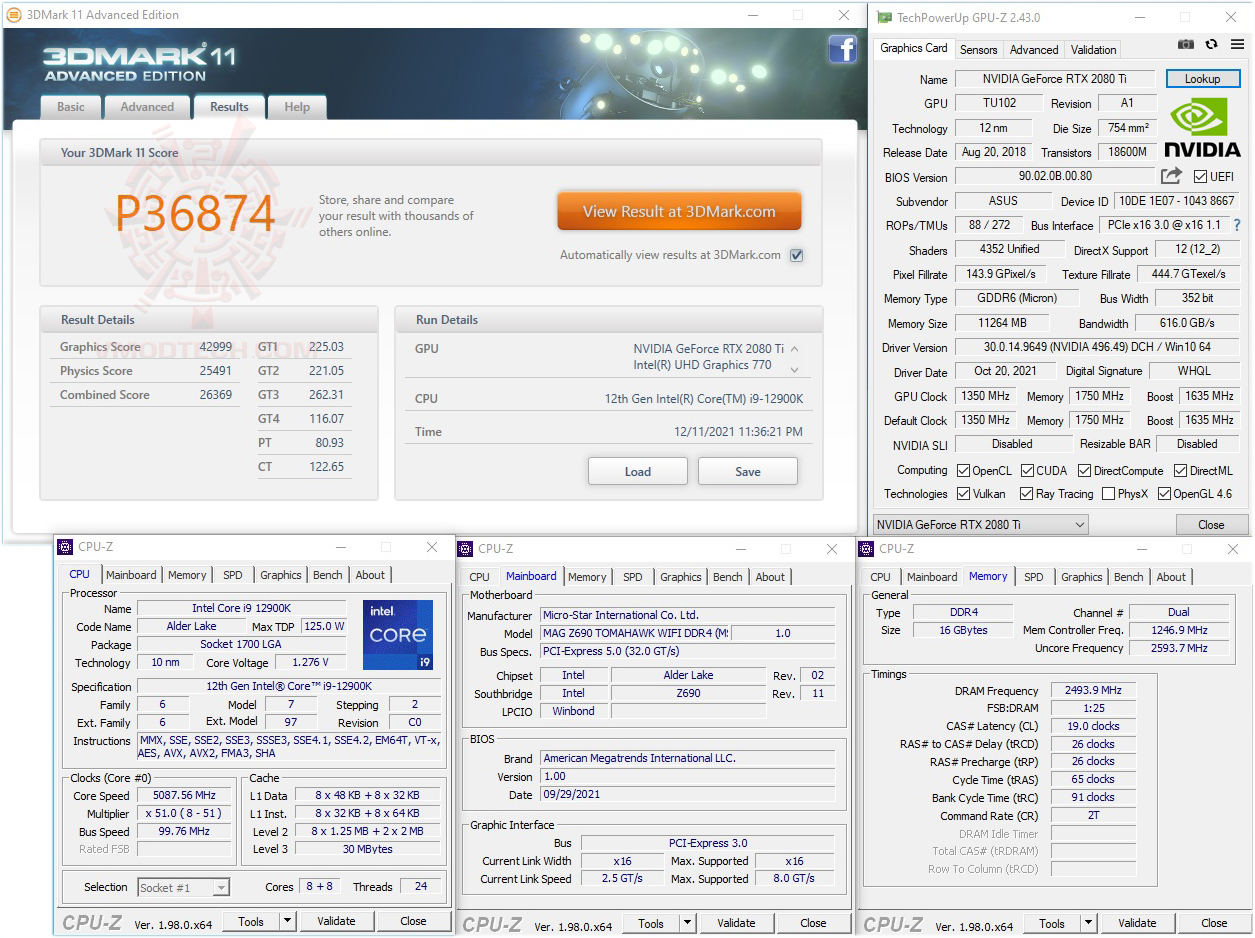

3DMark11

3Dmark11 รวมอยู่ที่ 36874คะแนน แรงดีมากๆ ครับทั้ง 720P และ 1080P

3DMark 2013

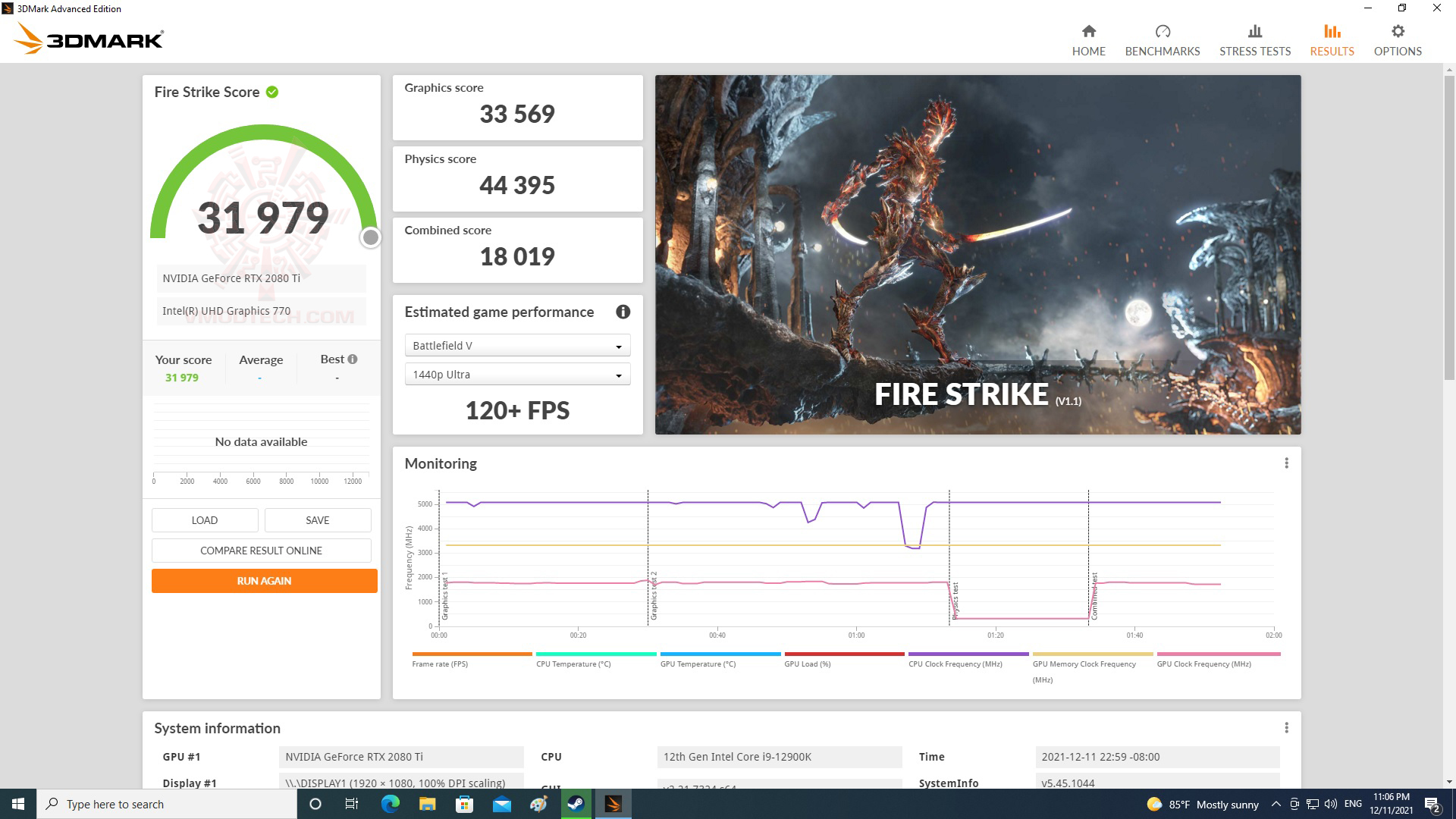

Fire Strike คะแนนรวมอยู่ที่ 31979คะแนน แรงมากๆ ครับ

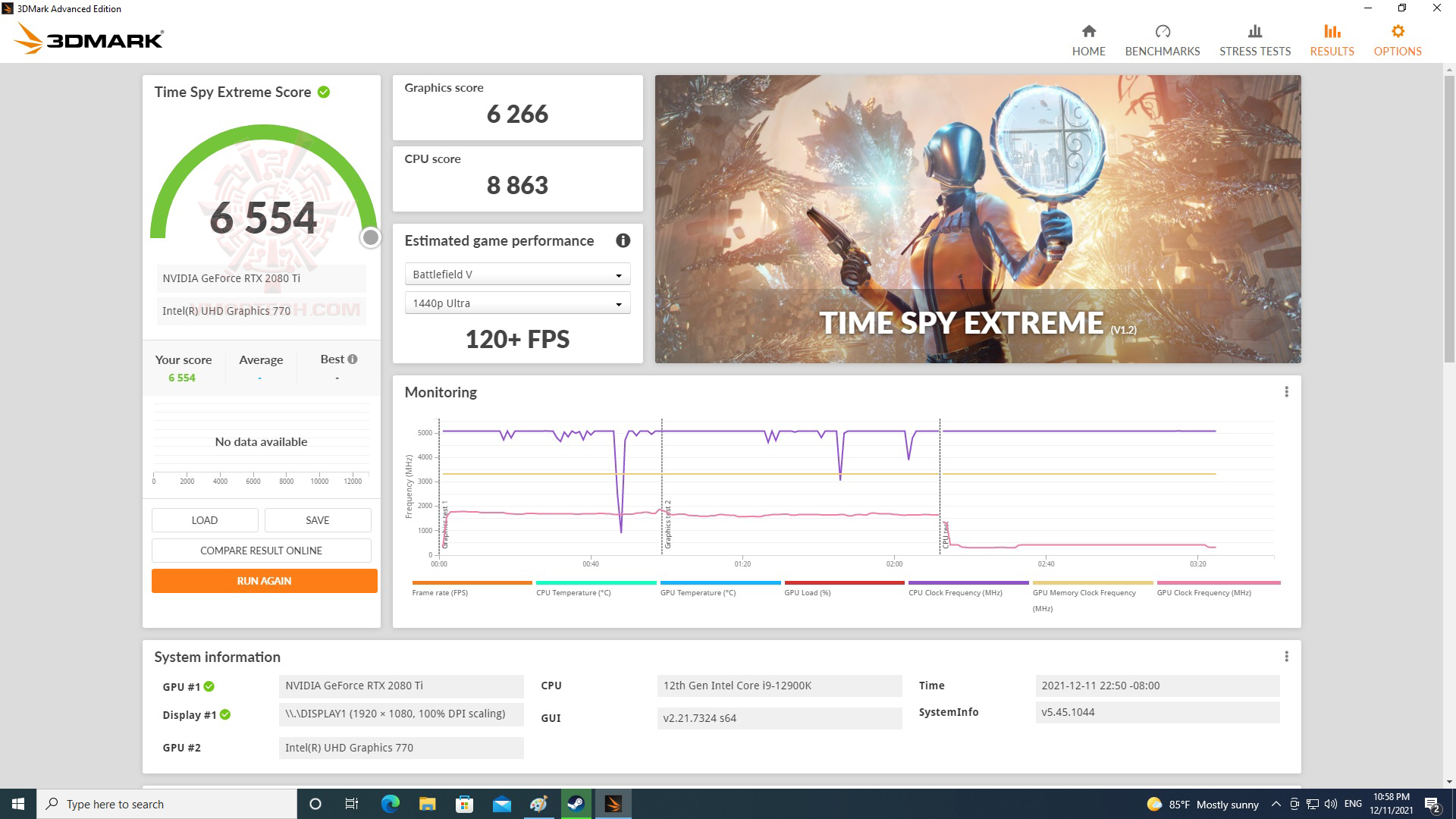

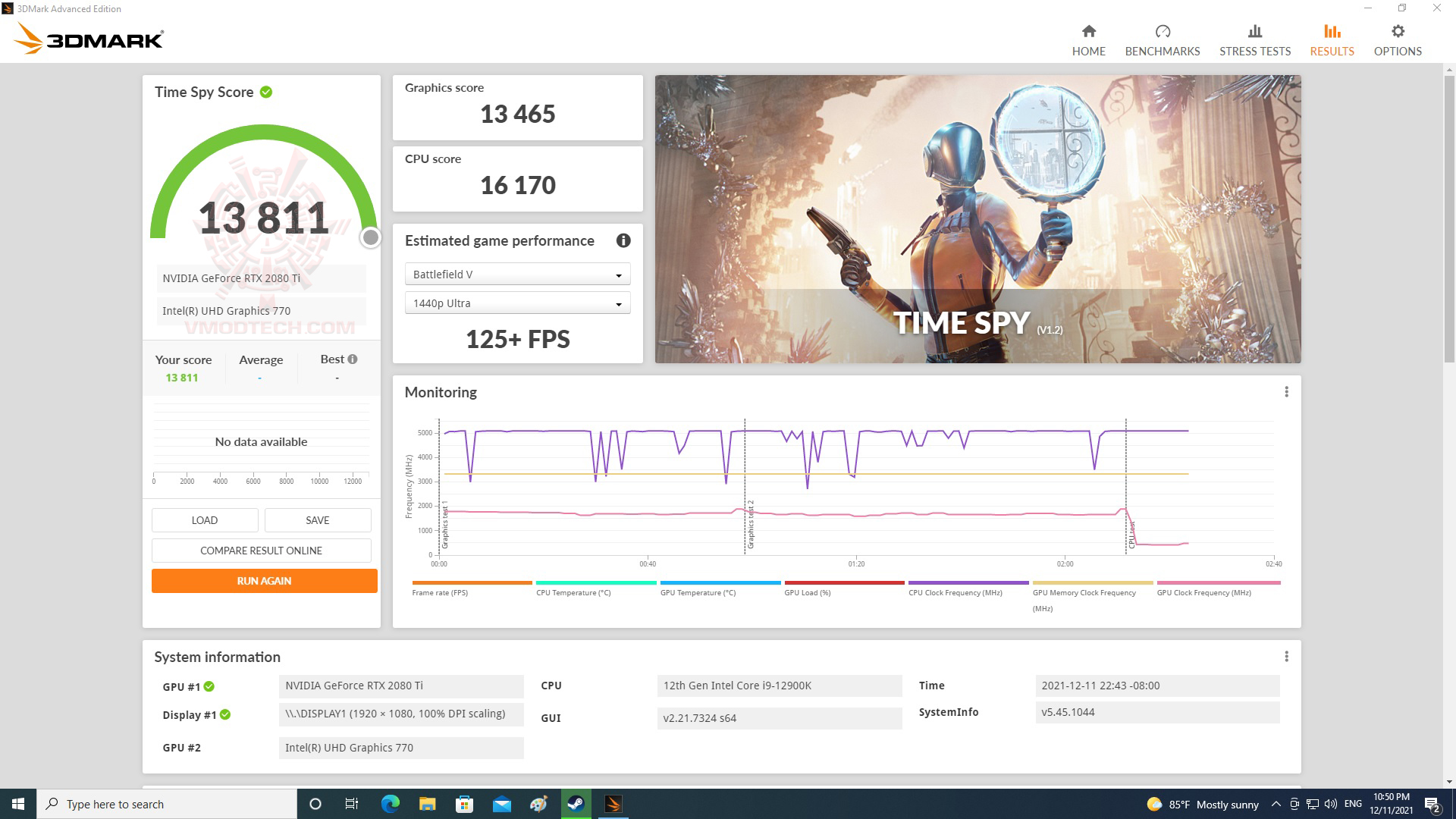

3DMark Time Spy คะแนนรวมอยู่ที่ 13811คะแนน แรงยอดเยี่ยมครับด้านกราฟฟิก DX12 ขับพลังกราฟฟิกออกมาได้อย่างแรงดีจริงๆ

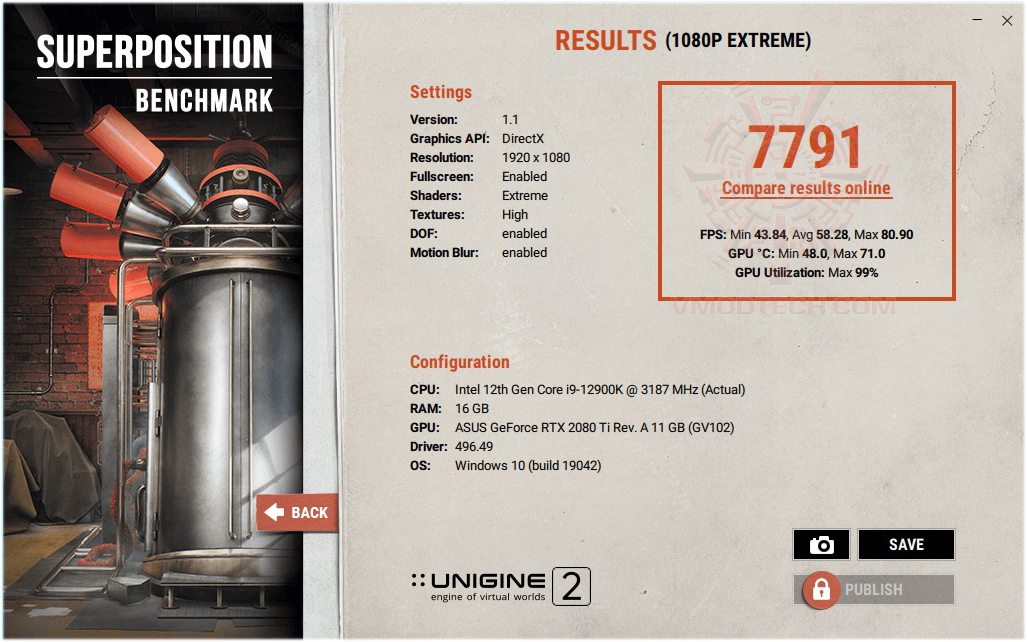

Unigine 2

Unigine2 อยู่ที่ 7791คะแนน แรงเยี่ยมไปเลยครับ

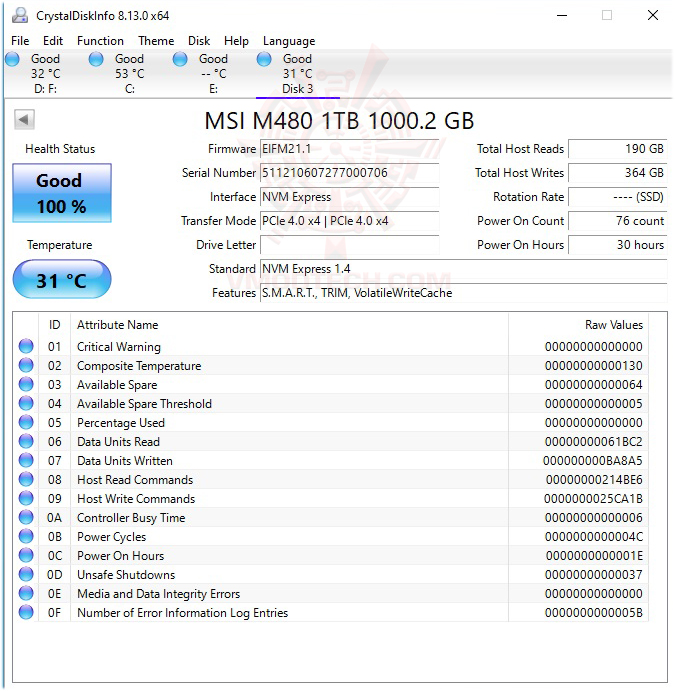

MSI SPATIUM M480 PCIe 4.0 NVMe M.2

ในการทดสอบความแรงของ M.2 ที่รองรับมากถึง 4ช่องการทำงานและมีฮีตซิงค์ M.2 SHIELD FROZR ให้ทุกช่องแบบเต็มๆ อีกด้วยครับโดยผมได้ทดสอบ MSI SPATIUM M480 PCIe 4.0 NVMe M.2 ตัวแรงว่าจะใช้งานกับเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 ได้ดีขนาดไหน เราไปชมผลทดสอบเลยครับ

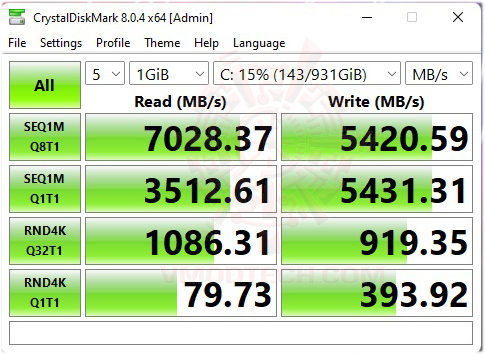

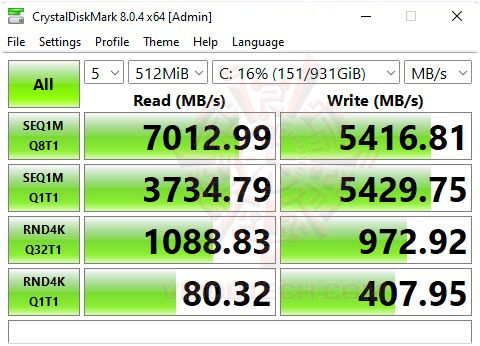

CrytalDiskMark 8.0.4

CrytalDiskMark 8.0.4 ประสิทธิภาพการอ่าน/เขียนอยู่ที่ 7028MB/s และ 5420MB/s เร็วแรงสุดยอดเลยครับ ถ้าท่านมี M.2 แรงๆ รับรองวิ่งเต็มประสิทธิภาพกันอย่างแน่นอนครับ

เราไปชมผลทดสอบ Overclock แบบอัดเต็มๆกันต่อเลยครับ

Maximum Overclock

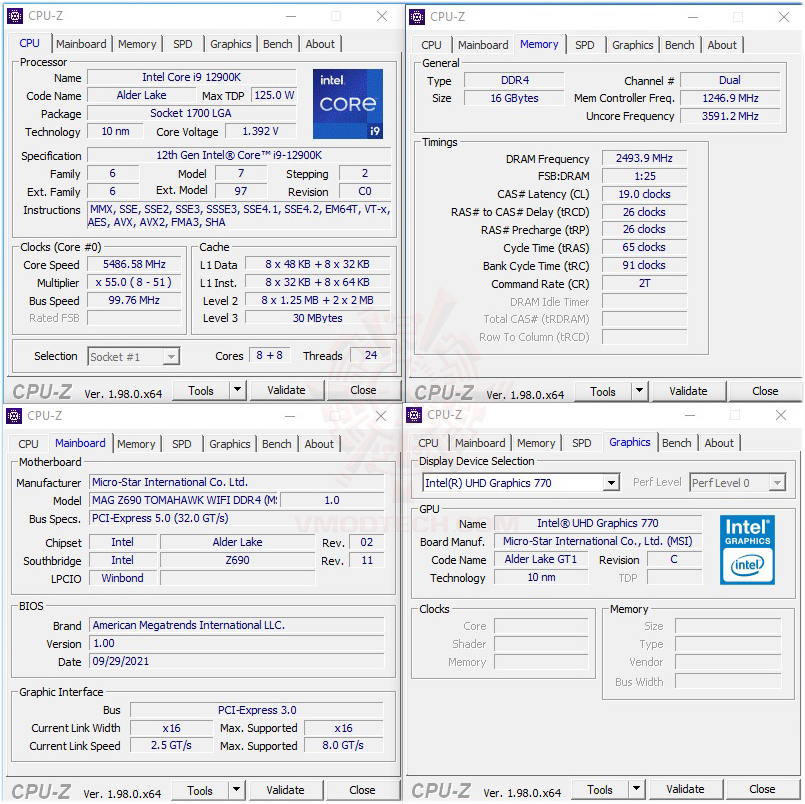

CPU-Z

โดยในการทดสอบผมโอเวอร์คล๊อกกันแบบเต็มๆ กับซีพียู INTEL CORE i9 12900K ที่ความเร็ว 5.5Ghz Vcore 1.39v บัสแรม DDR4 5000Mhz ซึ่งประสิทธิภาพในการโอเวอร์คล๊อกถือว่าทำได้ดีเยี่ยมมากเลยครับกับชุดระบายความร้อนด้วยน้ำธรรมดา แต่ก็ยังคงมาตรฐานการโอเวอร์คล๊อกที่ทำได้ดีเยี่ยมมากๆ เลยครับ

Overclock 5.5Ghz

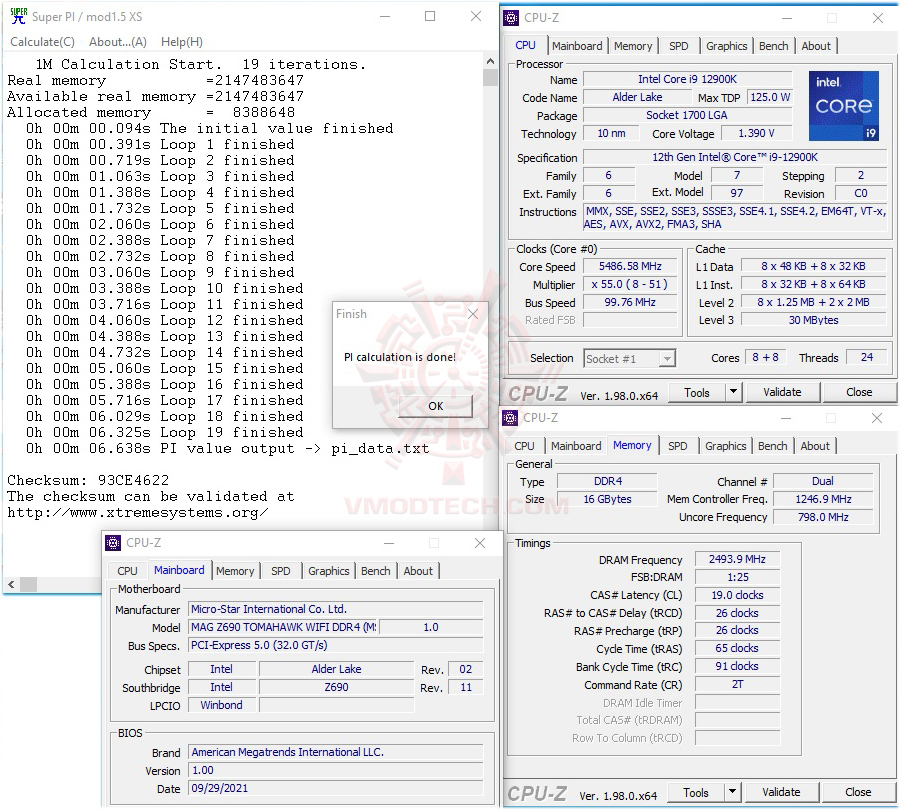

SuperPI 1MB

SuperPI 1MB อยู่ที่เวลา 6.638วินาทีครับ แรงสุดยอดจริงๆ

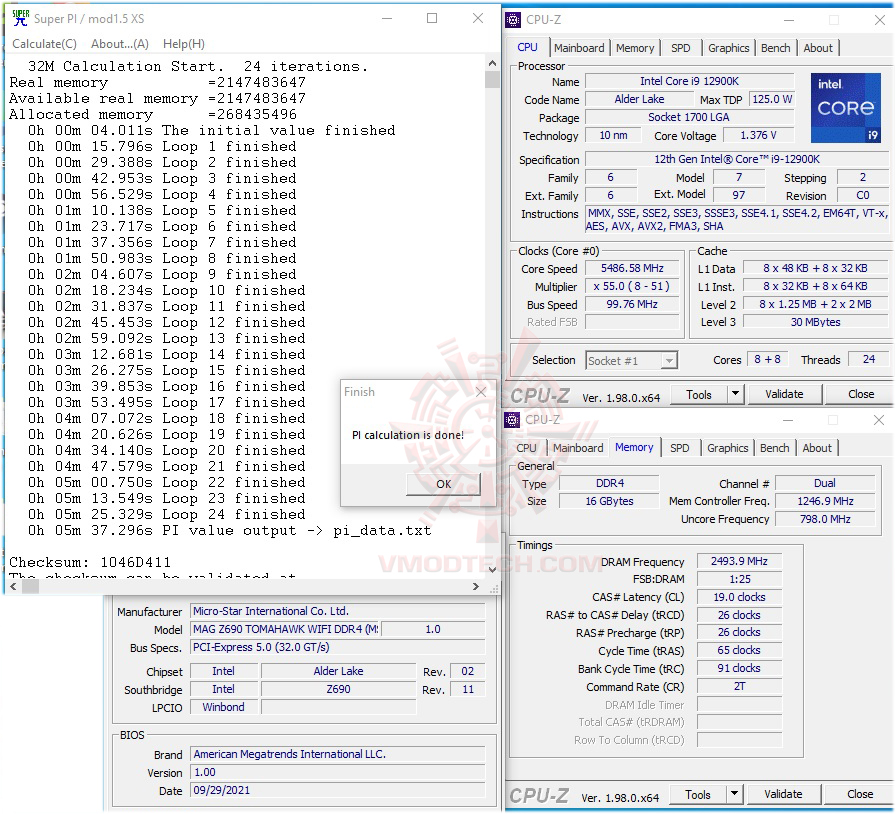

SuperPI 32MB

SuperPI 32MB อยู่ที่เวลา 5นาที 37.296วินาทีครับ เร็วสุดยอดจริงๆ

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Conclusion

…ก็มาถึงบทสรุปครับกับการรีวิว MSI MAG Z690 TOMAHAWK WIFI DDR4 เมนบอร์ดระดับกลางซีรี่ย์ MAG TOMAHAWK ในชิปเซ็ต Intel Z690 รุ่นใหม่ล่าสุดของทาง MSI ที่เป็นเมนบอร์ดราคาไม่แพงที่คุ้มค่ารุ่นหนึ่งที่ยังคงมาตรฐานการใช้งานที่ง่ายคุ้มค่าเอาไว้ได้เป็นอย่างดีเลยครับ โดยสามารถใช้งานกับซีพียู Core i9 12900K รุ่นใหม่ล่าสุดตัวท็อปแบบโอเวอร์คล๊อกใช้งานกันที่ความเร็ว 5.1Ghz แบบ All Core ได้สบายๆ เสถียรๆ และอัดโอเวอร์คล๊อกแรมทะลุบัสแรม 5000Mhz ได้สบายๆ ตลอดการใช้งานได้อีกด้วยครับ และยังเค้นพลังแบบสุดๆ อัดทะลุความเร็ว 5.5Ghz ได้อีกด้วย ถือว่าเป็นเมนบอร์ดที่มีพลังและประสิทธิภาพการทำงานที่เกินคุ้มอีกรุ่นเลยก็ว่าได้ครับ ในเรื่องของประสิทธิภาพผมยกให้เลยครับว่ายังคงความแรงและมาตรฐานเอาไว้ได้เป็นอย่างดีสำหรับ MSI MAG Z690 TOMAHAWK WIFI DDR4 รุ่นนี้

….

…ในส่วนของดีไซน์ของเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 ออกแบบมาได้อย่างเรียบง่ายครับเน้นสีดำดุดันอาจจะไม่ได้อลังการกับแสงไฟอะไรมากนักเพราะไม่มีแสงไฟให้แต่จะมี HEATSINK DECO STICKERS ให้ติดอัพเกรดลวดลายความสวยงามได้ครับ แต่ทว่าตัวเมนบอร์ดนั้นมีการรองรับระบบ Mystic Light ที่ซิงค์การทำงานของระบบไฟ RGB ต่างๆ ได้อย่างสมบรูณ์แบบดังที่ท่านเห็นผมใช้งานร่วมกับชุดน้ำสำเร็จ MSI MAG CORELIQUID 360R ที่แสดงสีสรรการทำงานได้อย่างสวยงามสมบรูณ์แบบเลยครับ มาดูในเรื่องของฟีเจอร์การทำงานตัวเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 นั้นรองรับการ DIY รวมไปถึงการใช้งานที่หลากหลายอัดแน่นด้วยฟีเจอร์ที่ครบครันพร้อมใช้งานครับ ด้วยฮีตซิงค์ระบายความร้อนแบบ ที่เน้นระบายความร้อนให้แบบครบถ้วนทั่วทั้งเมนบอร์ด รวมไปถึงช่องเชื่อมต่อ 2.5G LAN และ Intel Wi-Fi Solution ที่เป็นจุดเด่นของเมนบอร์ด การติดตั้งระบบ Lightning M.2 ที่พร้อมรองรับ PCIe Gen 5 รุ่นใหม่ล่าสุดที่รองรับการทำงาน NVMe SSDs ที่ติดตั้งได้มากถึง 4ช่องการทำงานและช่องเชื่อมต่อ USB 3.2 Gen 2×2 ที่แรงกว่า Gen1 มากถึง 4เท่า ระบบเสียงก็จัดเต็มด้วย AUDIO BOOST 5 ให้คอเกมส์มิ่งแบบเต็มๆ ครับ

…

…ถ้าให้สรุปเมนบอร์ด MSI MAG Z690 TOMAHAWK WIFI DDR4 คือเมนบอร์ดสายเกมส์เมอร์หรือบรรดายูสเซอร์ใช้งานทั่วไป DIY ที่เน้นความคุ้มค่ารวมไปถึงประสิทธิภาพการทำงานที่ต้องบอกว่าให้มาเกินคุ้มอีกรุ่นนึงเลยครับ กับผลทดสอบที่ออกมาทำได้ดีเกินคาดจริงๆ สามารถใช้งานร่วมกับซีพียู Intel Core i9 12900K ตัวท็อปได้อย่างสมบรูณ์แบบและลงตัวอย่างมากครับ กับการปรับจูนที่ง่ายดายไม่ยุ่งยากถือเป็นจุดเด่นเลยครับ ในเรื่องของความร้อนนั้นไม่ต้องเป็นกังวลเลยครับเพราะตัวเมนบอร์ดนั้นดีไซน์ฮีตซิงค์ออกมาได้คลอบคลุมพื้นที่ที่สำคัญของเมนบอร์ดอย่างทั่วถึงครับทั้งภาคจ่ายไฟทั้งสองฝั่ง M.2 และชิปเซ็ตทำให้การใช้งานหนักๆ ยาวนานนั้นไม่เป็นปัญหาอย่างแน่นอนครับ รวมไปถึงประสิทธิภาพการใช้งานร่วมกับ M.2 ตัวแรงๆ อย่าง MSI SPATIUM M480 PCIe 4.0 NVMe M.2 ที่สร้างประสิทธิภาพได้อย่างดีเยี่ยมครับ ถือเป็นเมนบอร์ดในราคา 1หมื่นบาทนิดๆ ที่ออกมารองรับการทำงานซีพียู Intel 12th Gen รุ่นใหม่ในแพลตฟอร์ม LGA 1700 ในแรม DDR4 อีกรุ่นที่น่าสนใจเป็นอย่างมากครับกับประสิทธิภาพคุณภาพที่ออกมาคุ้มจริงๆ รวมทั้งฟีเจอร์ที่ครบครันพร้อมใช้งาน ถ้าท่านกำลังมองหาเมนบอร์ด Z690 ที่รองรับแรม DDR4 ในราคาที่ไม่สูงมากแต่ให้ประสิทธิภาพคุ้มค่าเกินราคาให้ฟีเจอร์มาครบและโอเวอร์คล๊อกใช้งานได้อย่างเต็มประสิทธิภาพแล้วล่ะก็ MSI MAG Z690 TOMAHAWK WIFI DDR4 รุ่นนี้คือตัวเลือกที่บอกเลยครับว่าต้องพิจารณาเลยครับ

…

…โดยราคาวางจำหน่าย10,6XXบาทไทย พร้อมวางจำหน่ายตามร้านไอทีชั้นนำทั่วไปหรือตัวแทนจำหน่ายในเร็วๆ นี้ครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

…

ราคา 10,6XXบาท 322USD

..

…

.

…
