MSI MPG Z390 GAMING PRO CARBON REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 04/06/2019 22:02, 83,098 views / view in EnglishEN
«»
Share

MSI MPG Z390 GAMING PRO CARBON Appearance

dsc 0992 MSI MPG Z390 GAMING PRO CARBON REVIEW



มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด MSI MPG Z390 GAMING PRO CARBON รุ่นใหม่ล่าสุด ด้านหน้ากล่องบอกฟีเจอร์การทำงานคร่าวๆครับ

dsc 0997 MSI MPG Z390 GAMING PRO CARBON REVIEW

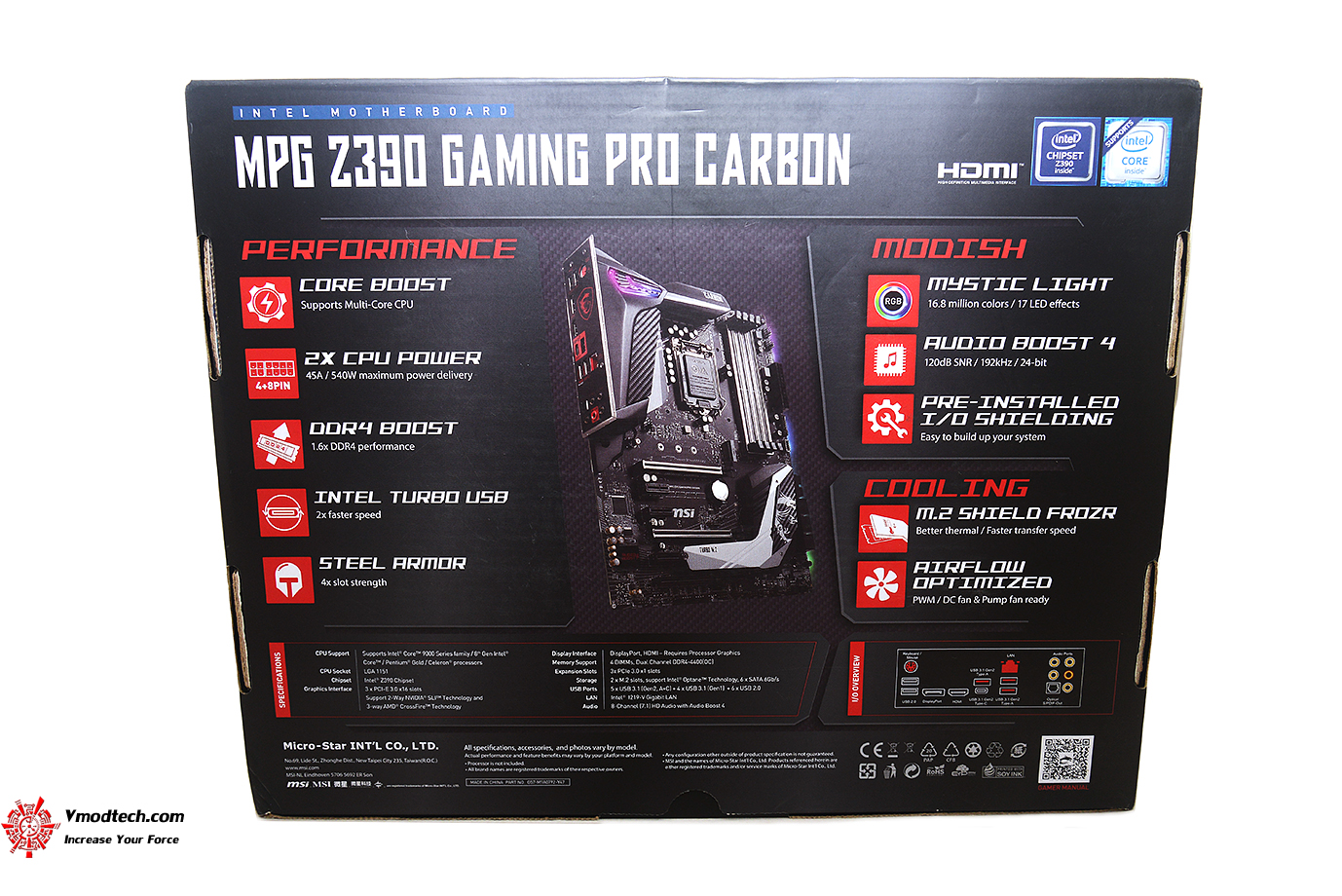

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc 1009 MSI MPG Z390 GAMING PRO CARBON REVIEW

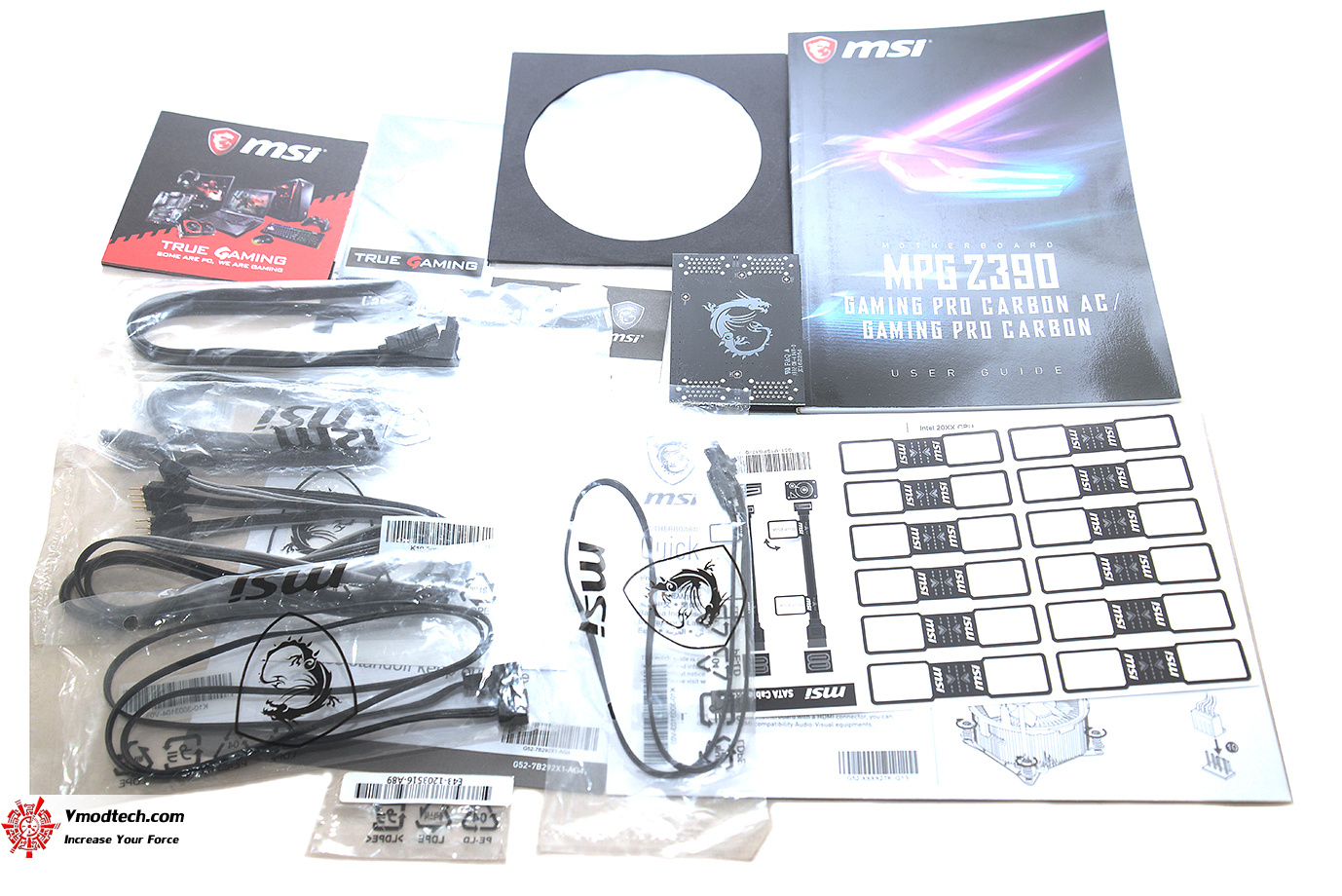

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 ชุดสายไฟเชื่อมต่อ RGB สติ๊กเกอร์ บริดจ์ SLI 1ชุด และโค๊ดต่างๆครับ

dsc 1026 MSI MPG Z390 GAMING PRO CARBON REVIEW

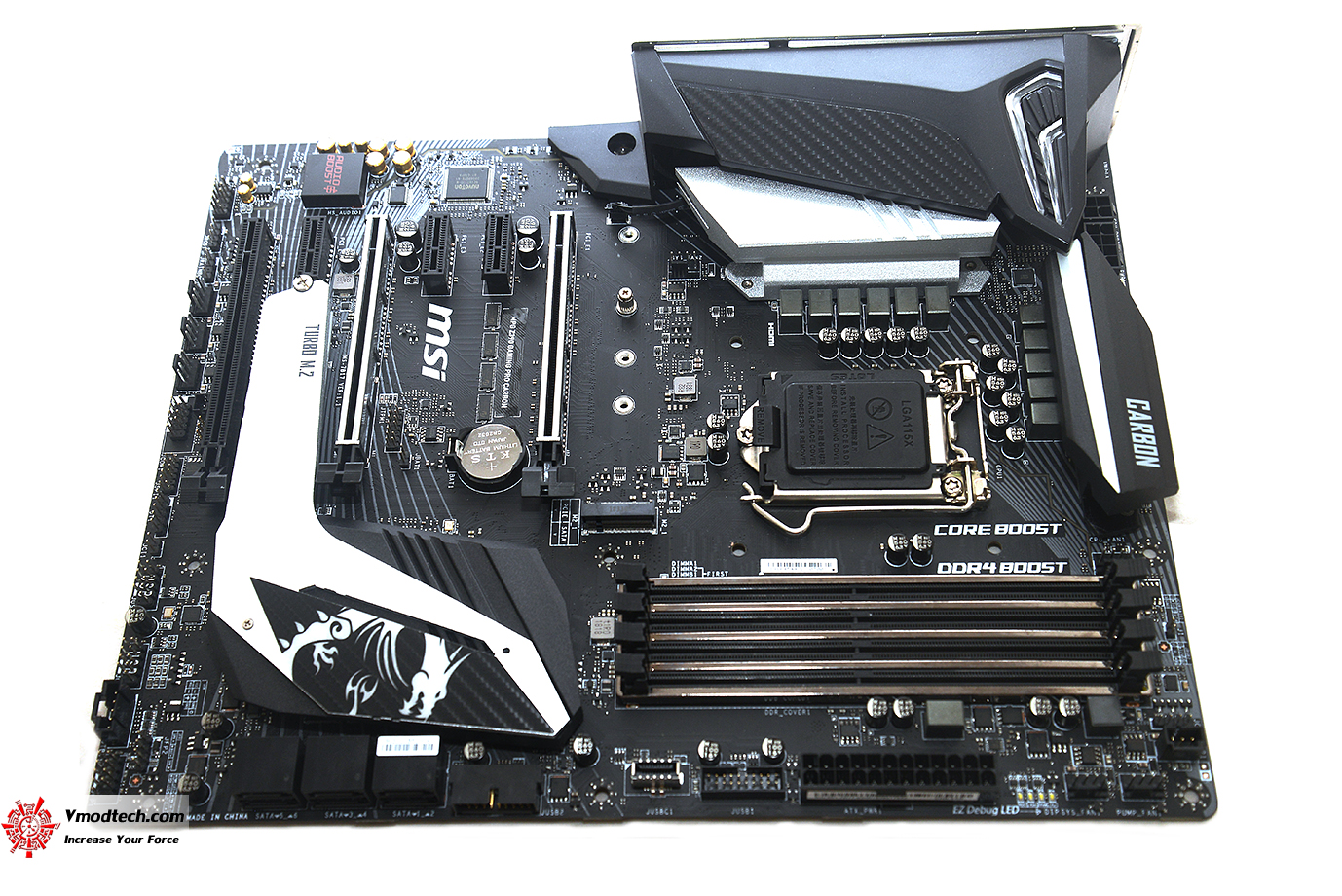

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับด้วยลวดลายสีเงินพร้อมด้วยลวดลายคาร์บอนเคฟล่าครับ

dsc 1030 MSI MPG Z390 GAMING PRO CARBON REVIEW

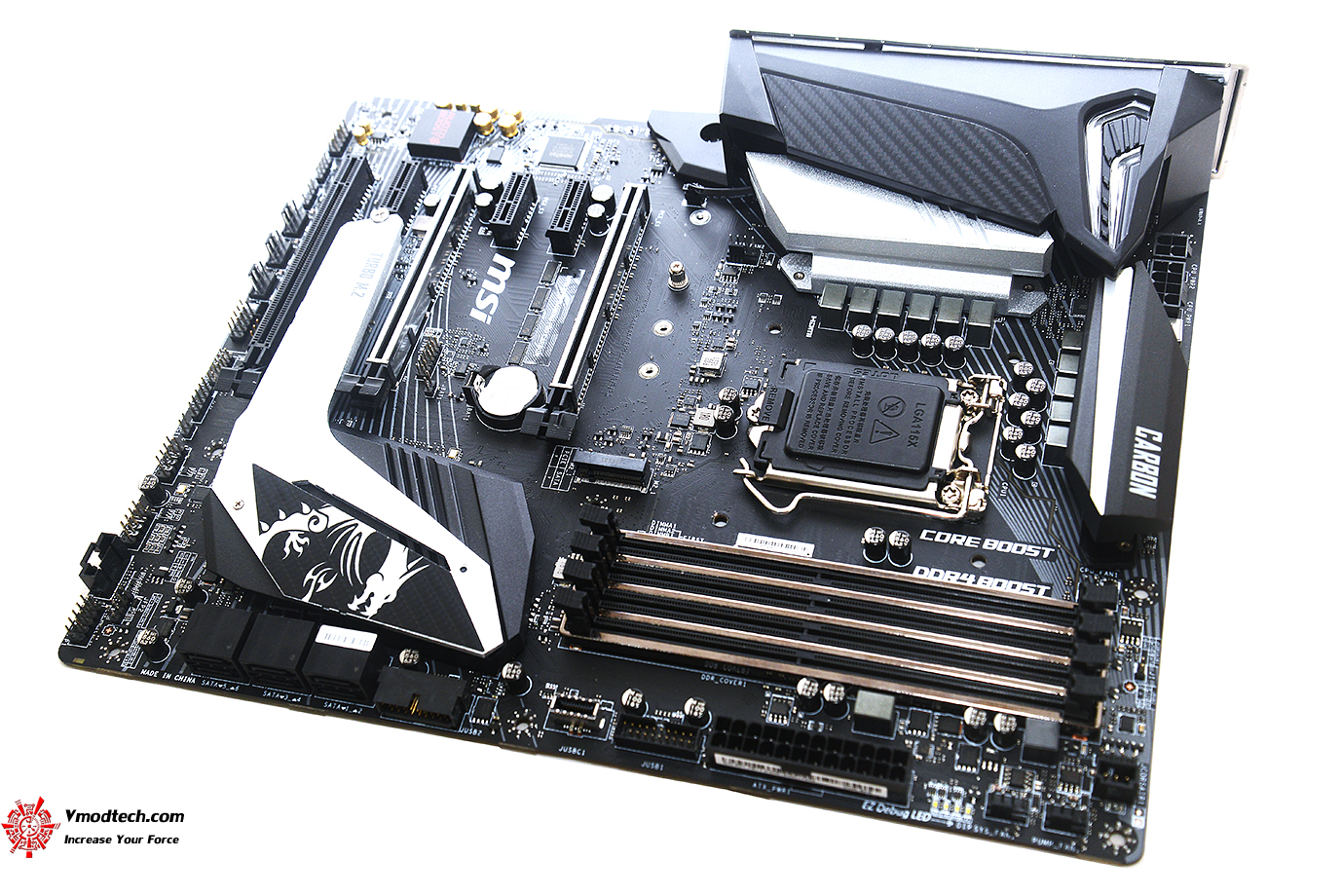

เมนบอร์ดขนาด 9.6 in. x 12 in. (24.3 cm x 30.4 cm) ATX Form Factor

dsc 1037 MSI MPG Z390 GAMING PRO CARBON REVIEW

ตัวเมนบอร์ดมีไฟแสดงผล RGB ทั้งด้านหน้าและฮีตซิงค์ภาคจ่ายไฟครับ สวยงามอลังการมากๆ

dsc 1138 MSI MPG Z390 GAMING PRO CARBON REVIEW

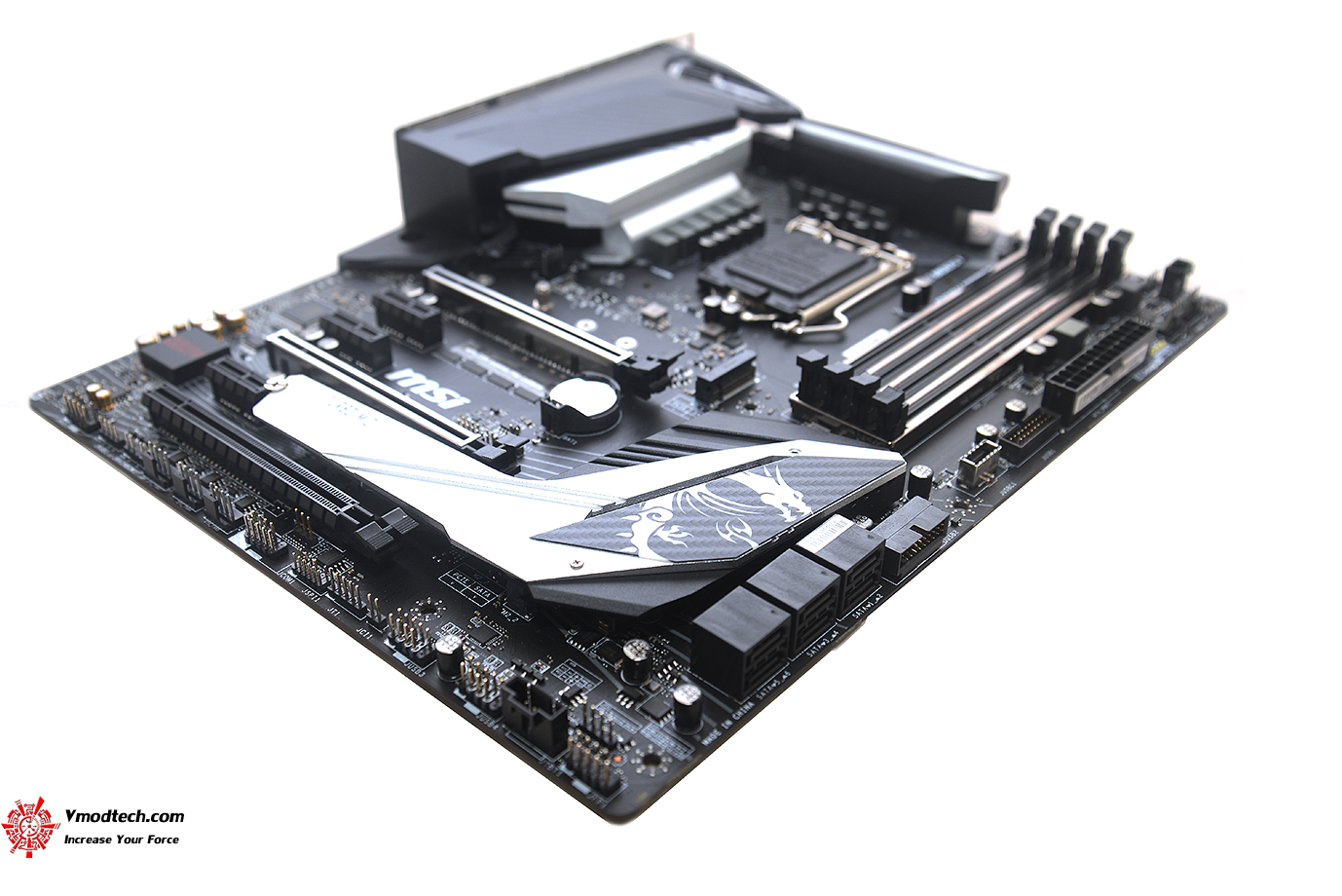

ตัวเมนบอร์ดดีไซน์สวยงามตามสไตล์รถแข่งซุปเปอร์คาร์ และยิ่งอลังการด้วยไฟ RGB ครับ เดี๋ยวเราได้เห็นกันครับว่าจะสวยงามขนาดไหน

dsc 1126 MSI MPG Z390 GAMING PRO CARBON REVIEW

การวางตำแหน่งอุปกรณ์ต่างๆทำได้อย่างลงตัว ชุดฮีตซิงค์ภาคจ่ายไฟ ชิบเซ็๋ตและ M.2 สวยงามและเน้นการระบายความได้เป็นอย่างดีครับ

dsc 1044 MSI MPG Z390 GAMING PRO CARBON REVIEW

ด้านบนเป็น Gaming I/O cover with Mystic Light พร้อมฮีตซิงค์ที่ใหญ่โตสวยงามมีไฟ RGB ให้อีกด้วยและลวดลายคาร์บอนเคฟล่าสวยงามเลยทีเดียวครับ dsc 1059 MSI MPG Z390 GAMING PRO CARBON REVIEW

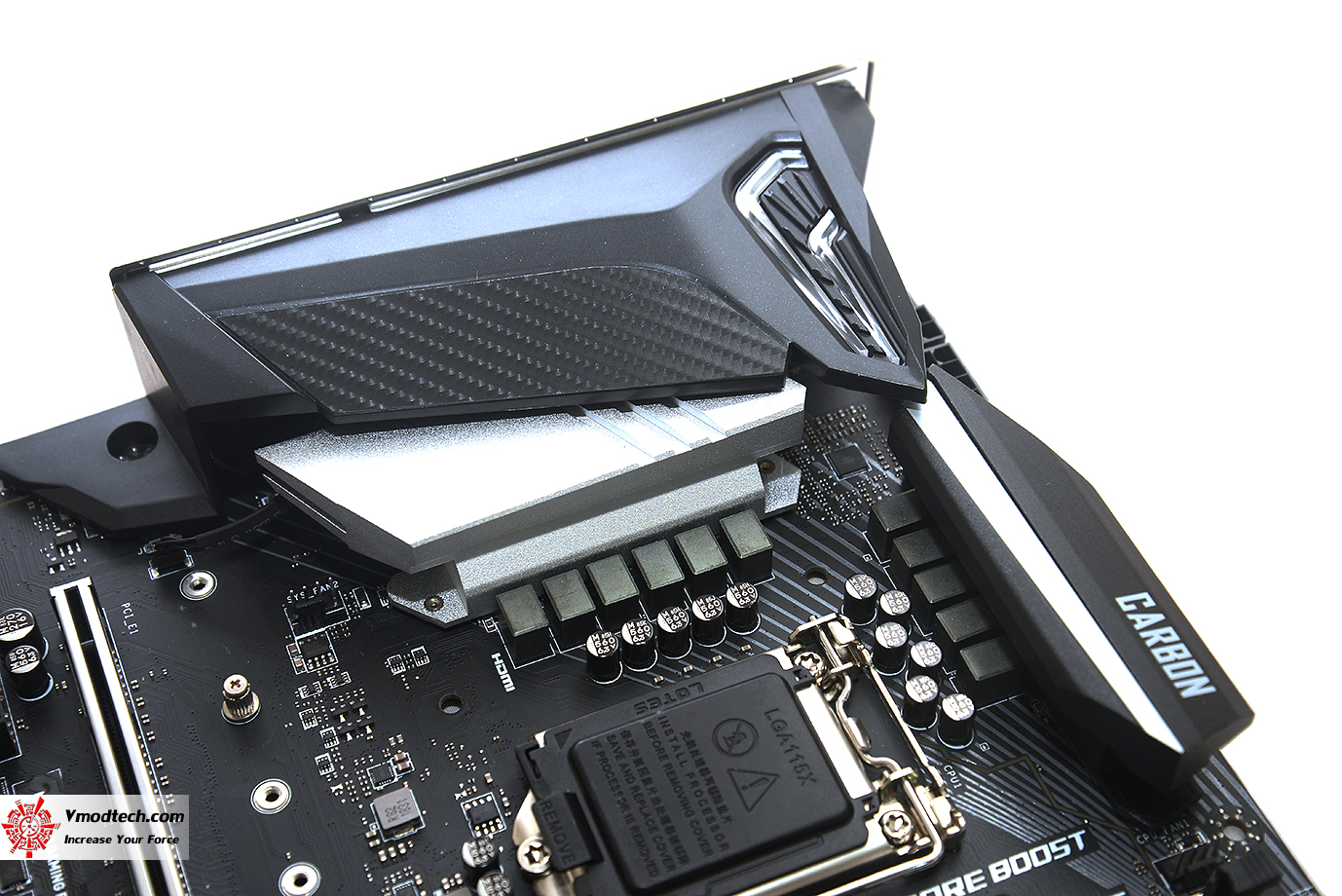

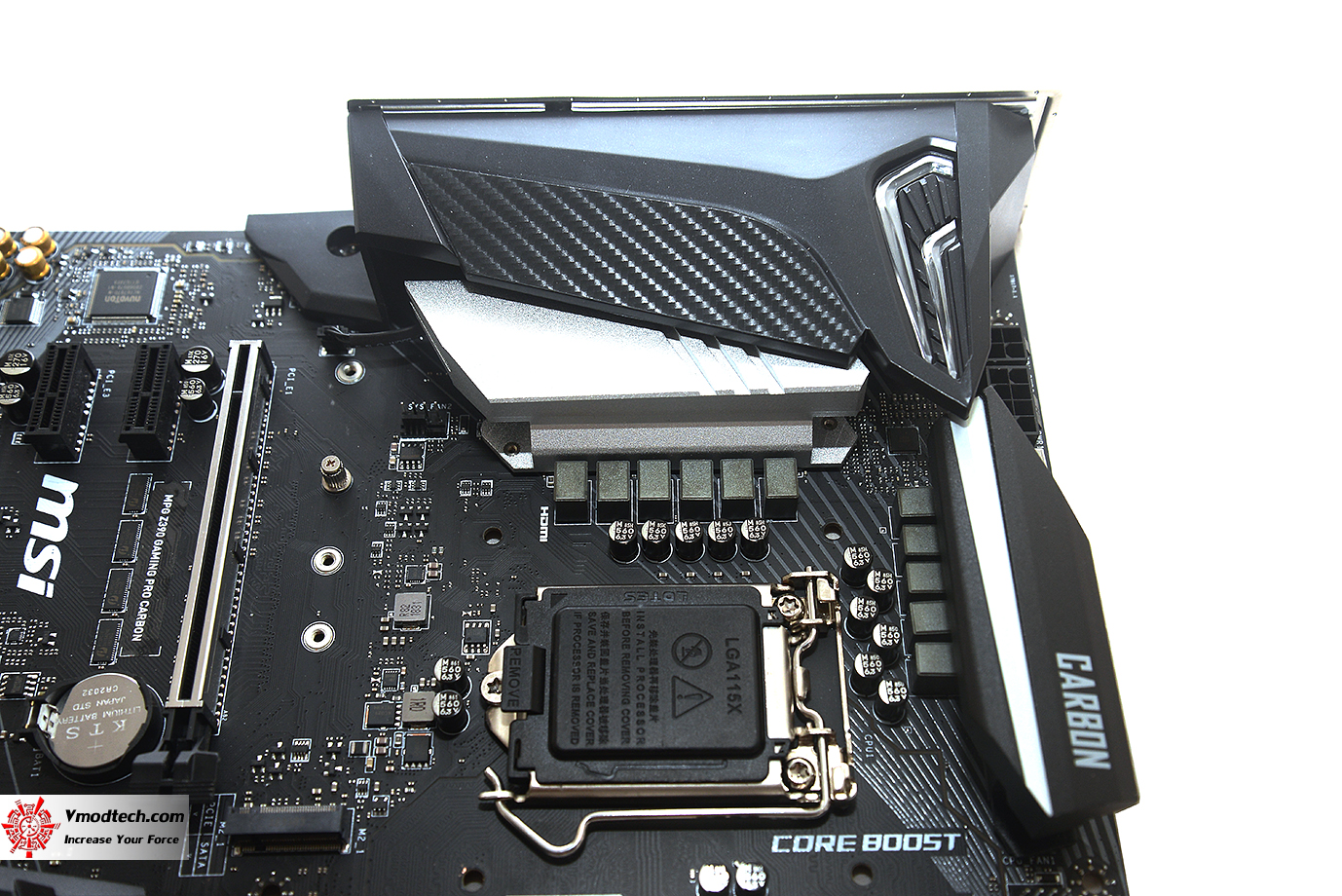

ด้านบนภาคจ่ายไฟมีฮีตซิงค์ระบายความร้อนทั้งสองฝั่งครับพร้อมภาคจ่ายไฟแบบ 10+1เฟส Core Boost, 8+4 pin CPU power connector ที่ออกแบบมารองรับการโอเวอร์คล๊อกเต็มรูปแบบ ซีพียูที่รองรับการทำงา Supports 9th / 8th Gen Intel® Core™ / Pentium® Gold / Celeron® processors for LGA 1151 socket

dsc 1073 MSI MPG Z390 GAMING PRO CARBON REVIEW

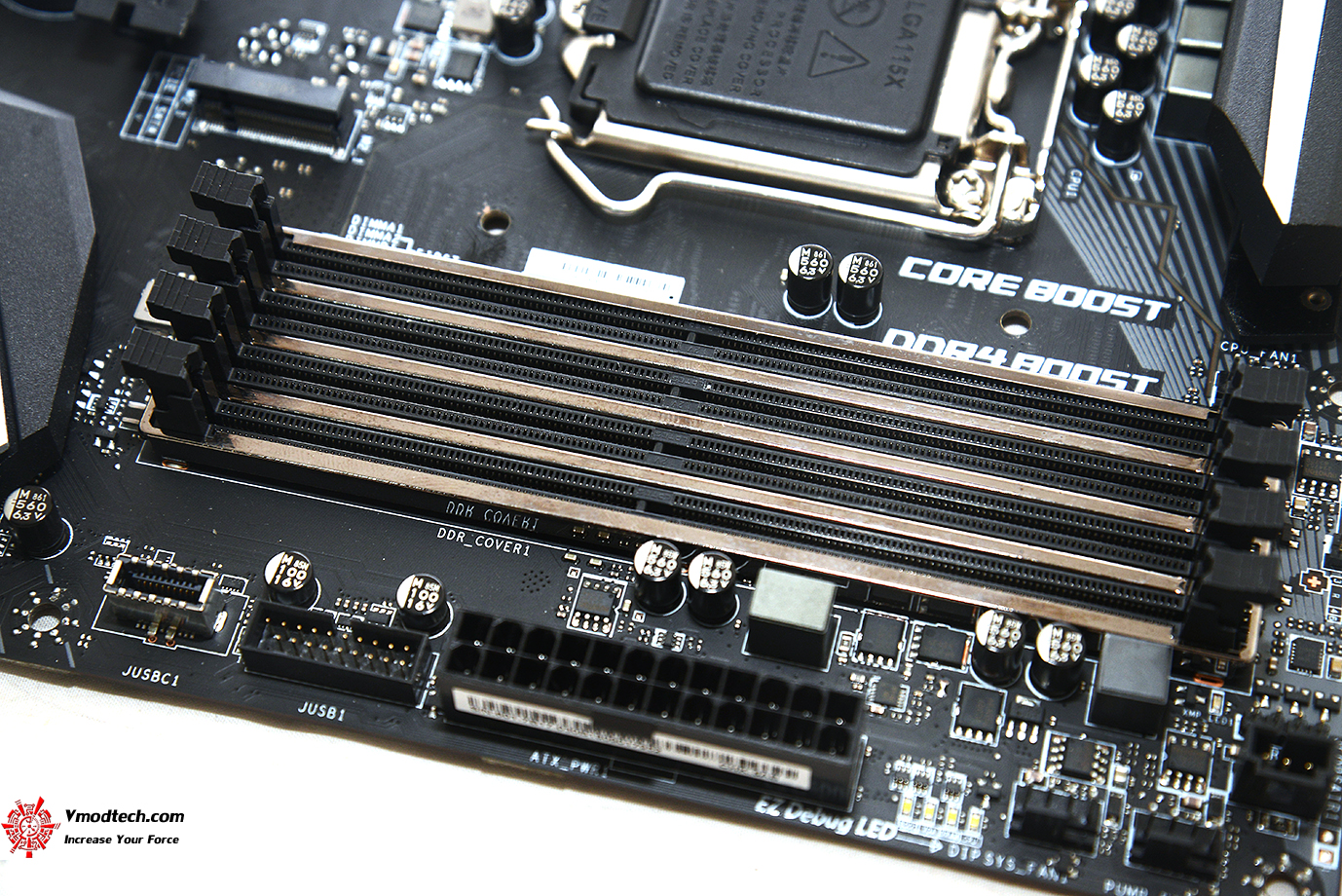

แรมให้กันมา 4ช่องรองรับความจุสูงสุด 128GB ครับ ทุกสล๊อตมี Steel Armor เสริมแกร่งให้ใช้งานพร้อมระบบ DDR4 Boost  สเปคที่รองรับ 4 x DDR4 memory slots, support up to 128GB Supports DDR4 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC) / 2800(OC)/ 2666/ 2400/ 2133 MHz

dsc 1083 MSI MPG Z390 GAMING PRO CARBON REVIEW

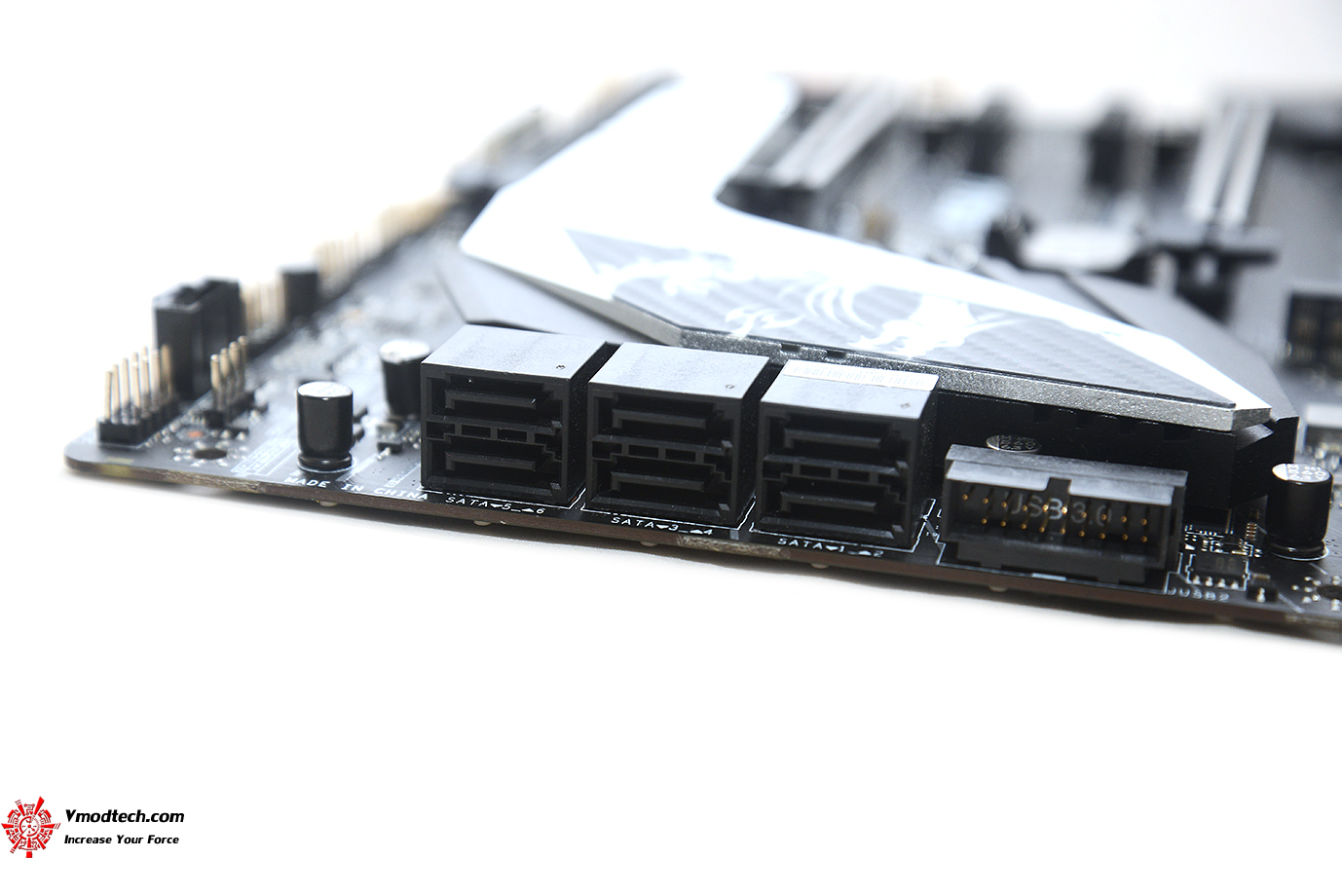

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port(s)

dsc 1088 MSI MPG Z390 GAMING PRO CARBON REVIEW

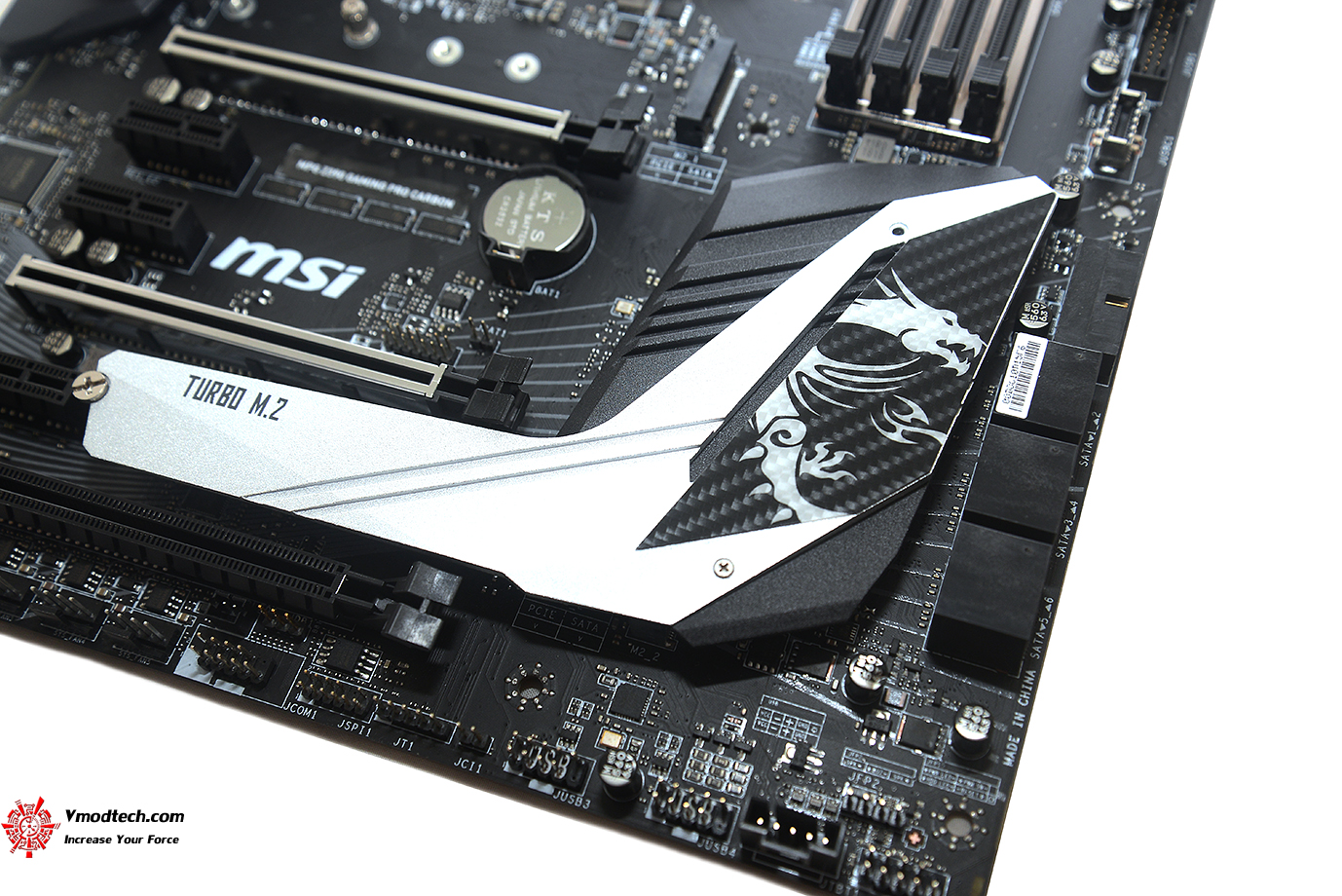

ฮีตซิงค์ชิบเซ็ตสวยงามอลังการเลยครับมีลวดลายของคาร์บอนเคฟล่าและโลฏ้มังกรแดงสวยงามมากๆเลยทีเดียว

dsc 1092 MSI MPG Z390 GAMING PRO CARBON REVIEW

ชิบเซ็ต Z390 รุ่นใหม่ล่าสุด

dsc 1124 MSI MPG Z390 GAMING PRO CARBON REVIEW

dsc 1102 MSI MPG Z390 GAMING PRO CARBON REVIEW

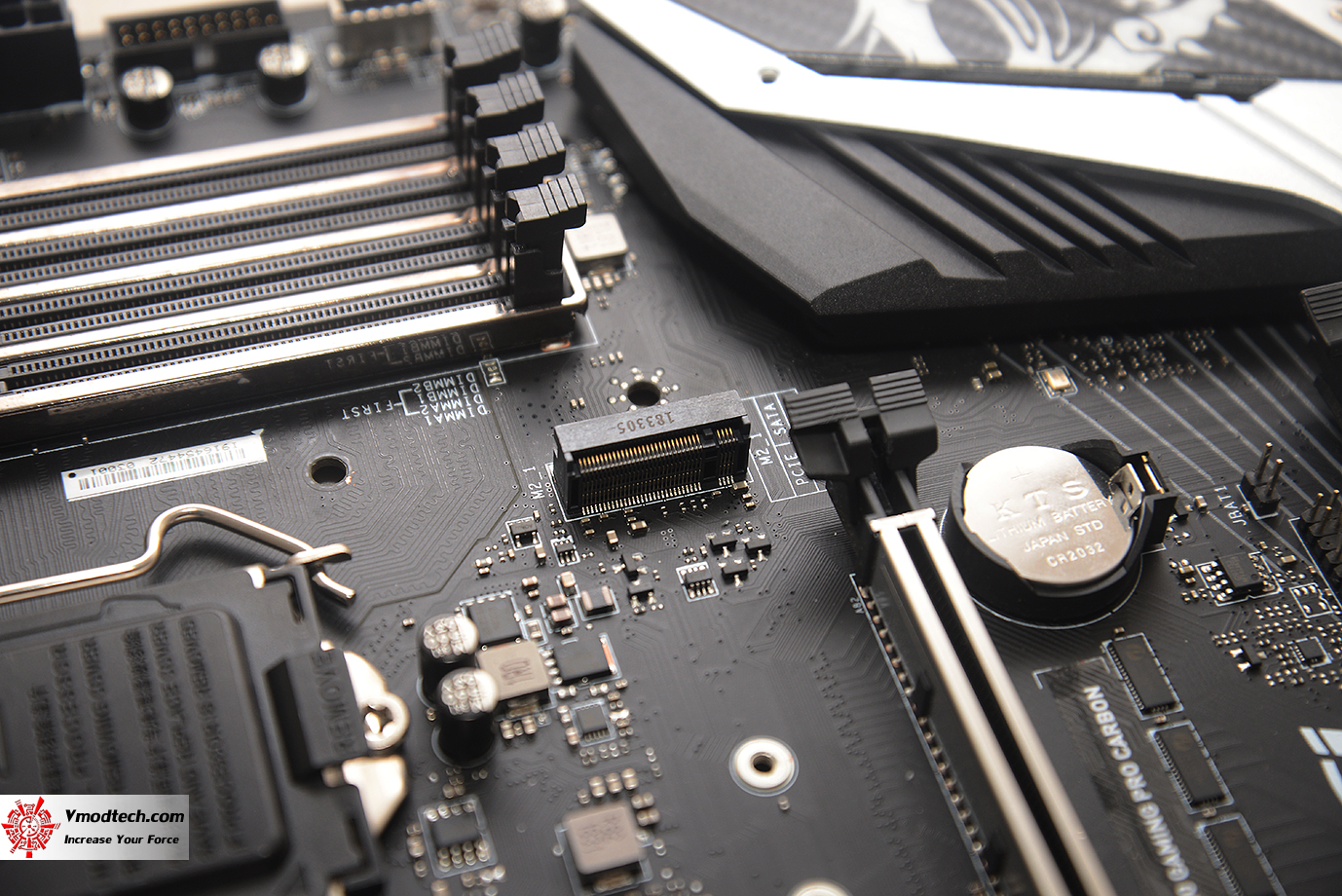

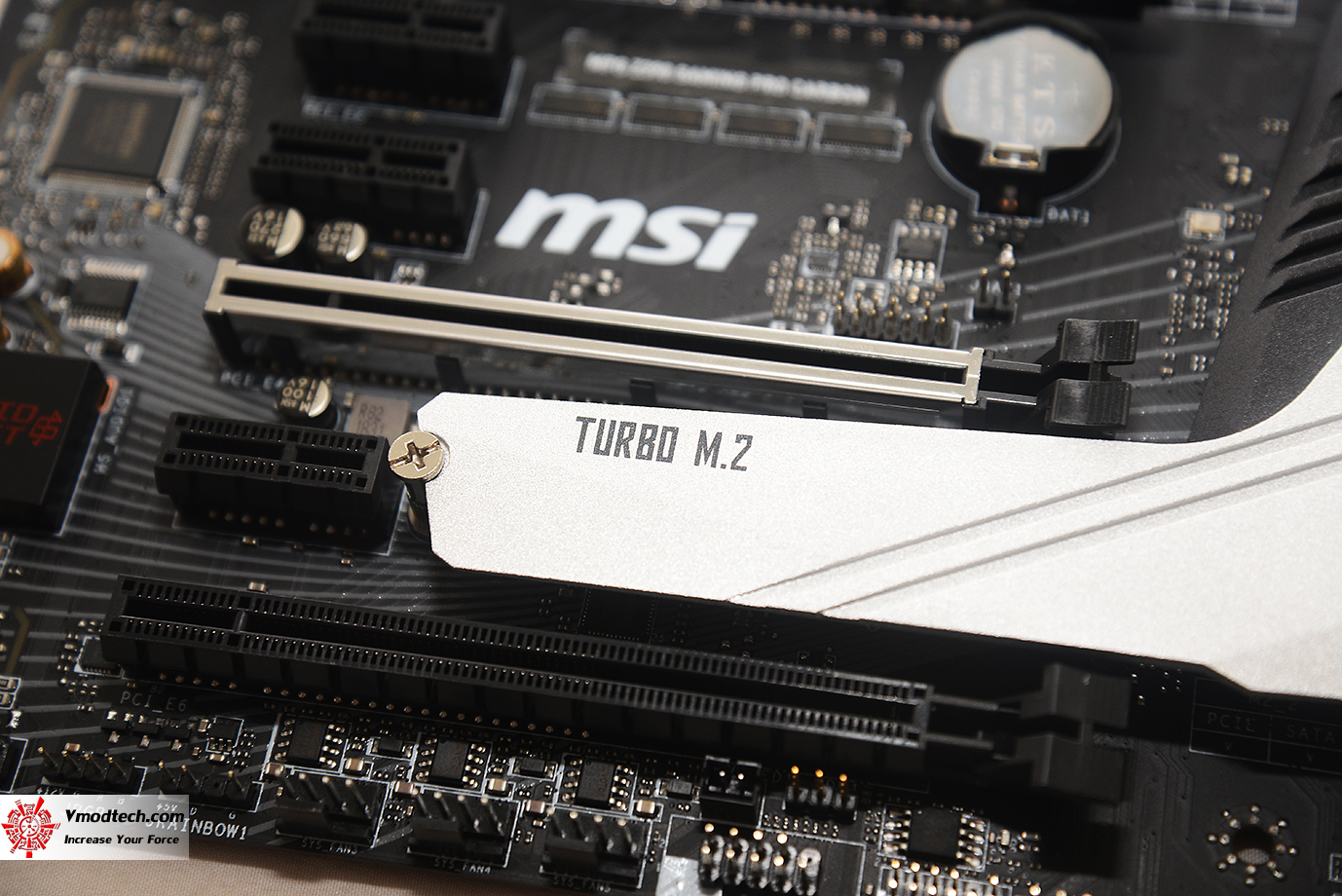

ช่อง M.2 มีให้ 2ช่องในการติดตั้งครับ โดยช่องด้านล่าวจะมีฮีตซิงค์ M.2 Shield Frozr ที่เชื่อมต่อกับฮีตซิงค์ชิบเซ็ตในการระบายความร้อน  2 x M.2 slot (Key M)[1] ◦Support up to PCIe 3.0 x4 and SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 storage devices Intel® Optane™ Memory Ready

dsc 1106 MSI MPG Z390 GAMING PRO CARBON REVIEW

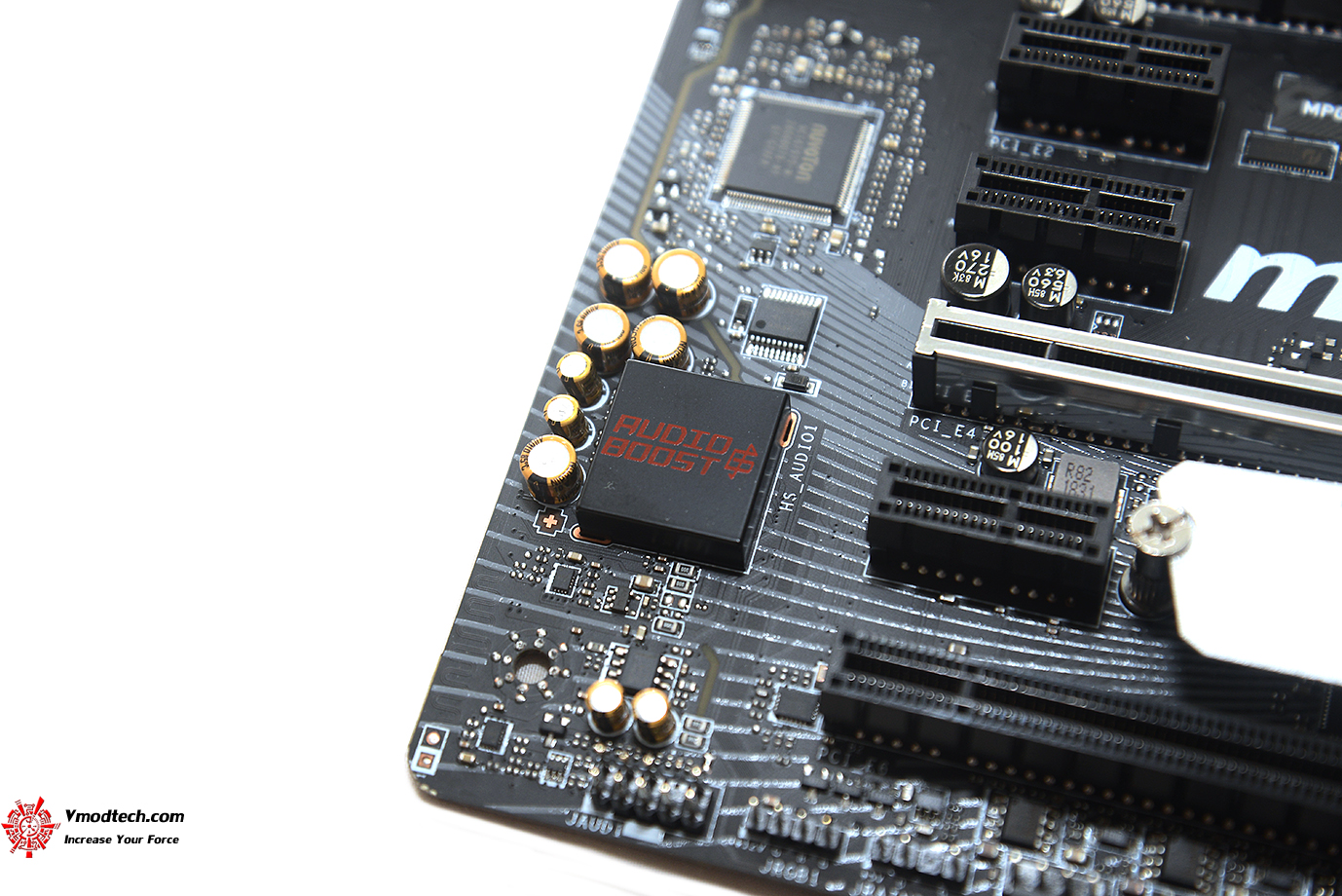

ระบบเสียงเป็น Realtek® ALC1220P-VB2 Codec ด้วยเทคโนโลยี AUDIO BOOST 4 with NAHIMIC 3

dsc 1095 MSI MPG Z390 GAMING PRO CARBON REVIEW

สล๊อต PCI-E เสริมแกร่งด้วย PCI-E Steel Armor ประกอบด้วย 3 x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes) , 3 x PCIe 3.0 x1 slots

dsc 1119 MSI MPG Z390 GAMING PRO CARBON REVIEW

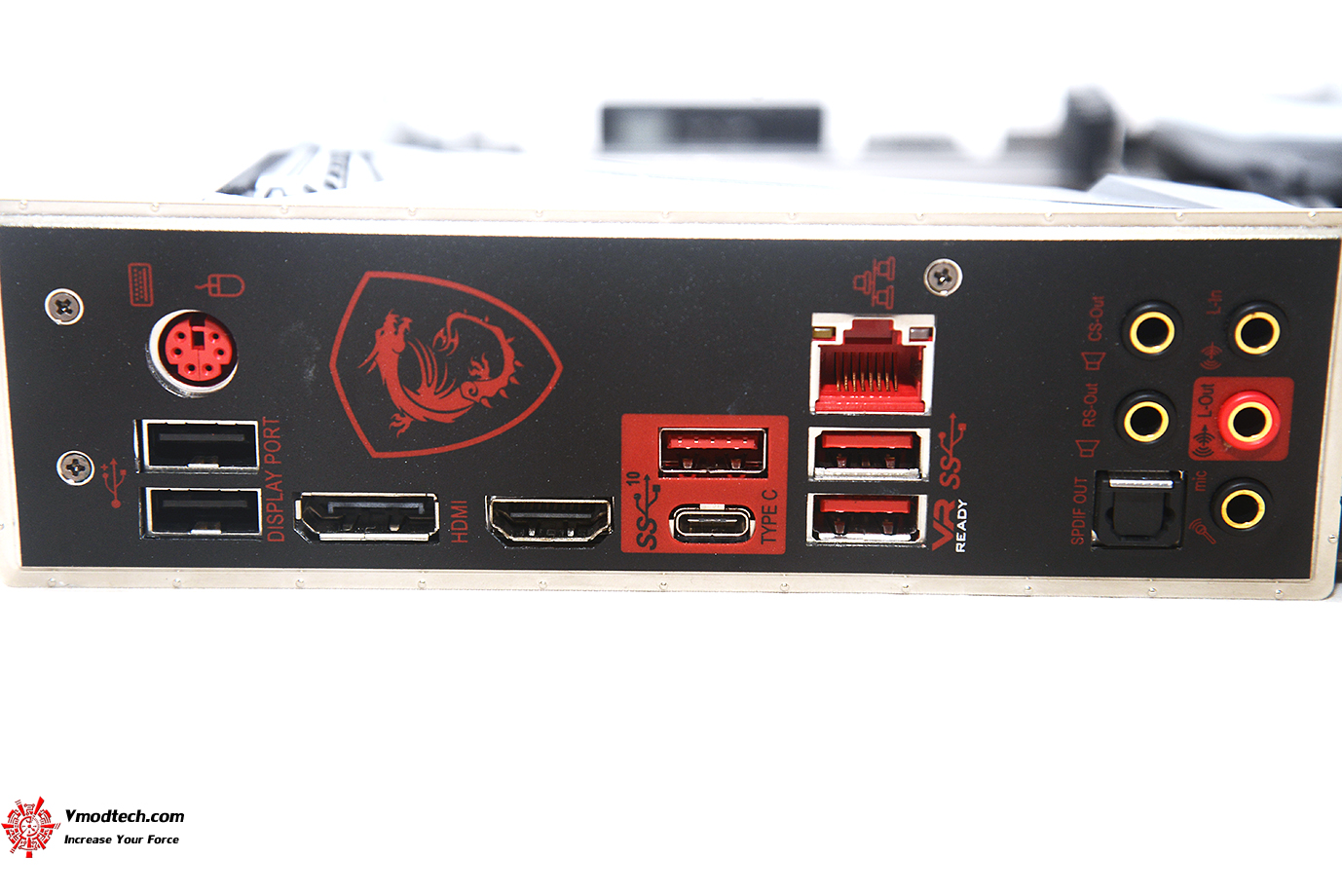

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังเป็น Pre-installed I/O Shielding ป้องกันอันตรายจากการใช้งานประกอบด้วย PS/2 Combo Port , LAN , HD Audio Connectors , USB 2.0 , DisplayPort , HDMI , USB 3.1 Gen2 Type-A + C , USB 3.1 Gen2 Type-A , Optical S/PDIF out

dsc 1134 MSI MPG Z390 GAMING PRO CARBON REVIEW

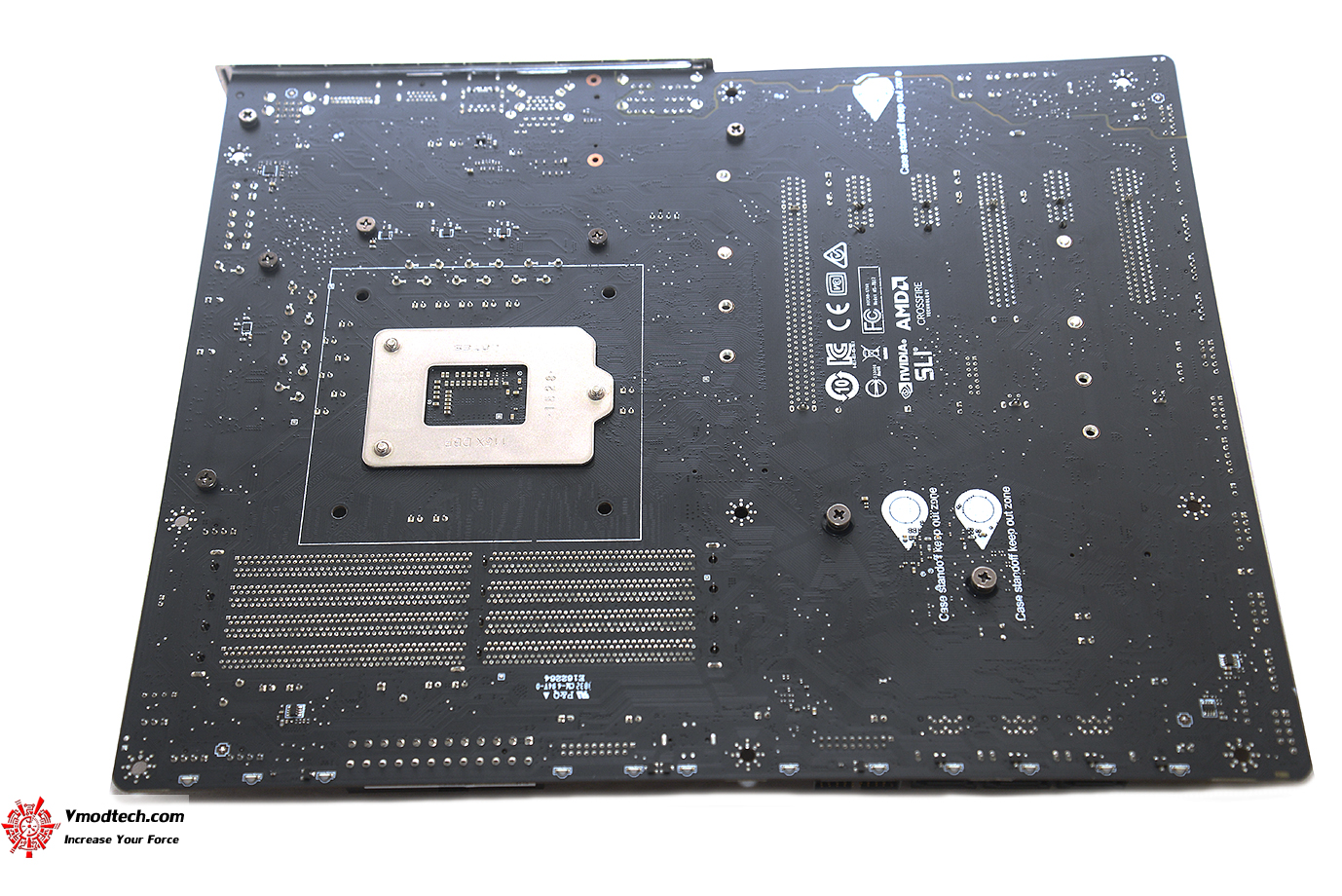

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
