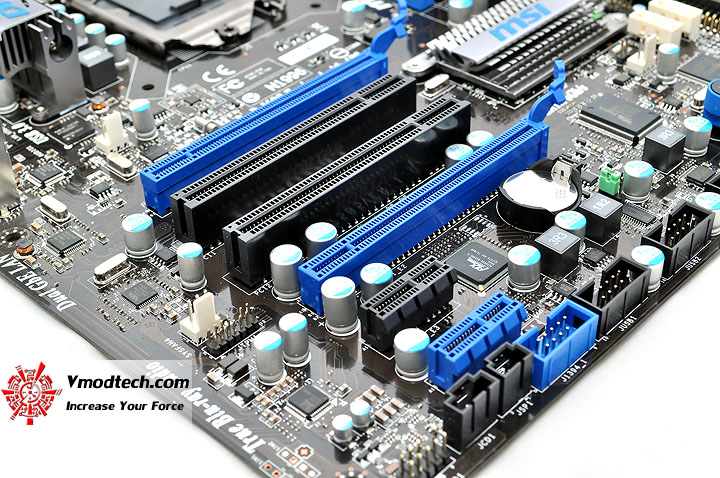

…PCI-E X16 2.0 2ช่อง PCI-E X1 2ช่อง และPCI 32-bitอีก 2ช่อง โดยช่อง PCI-E X16 2ช่อง จะทำงานเต็มที่ X16 เมื่อแยกกันทำงาน แต่ถ้าทำงานร่วมกันไม่ว่าในโหมด SLI หรือ CrossfireX จะทำงานที่ X8+X8 กันตามมาตรฐานชิป P55 ทั่วๆไปนะครับ

.

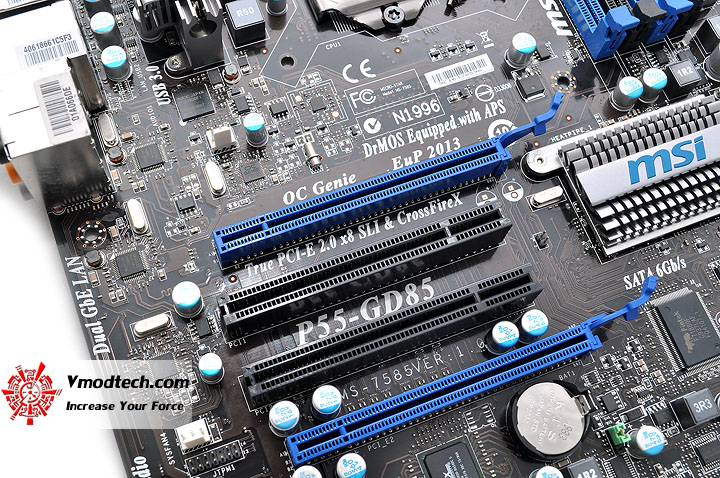

ดูกันชัดๆครับ สำหรับข้อความบอกสเป็คต่างๆบนตัวบอร์ด

.

แผงสำหรับPanelเสริมทั้งหน้าเคสและหลังเคส จะถูกเรียงกันเป็นตับอยู่ทางด้านล่างของตัวบอร์ดนะครับ

.

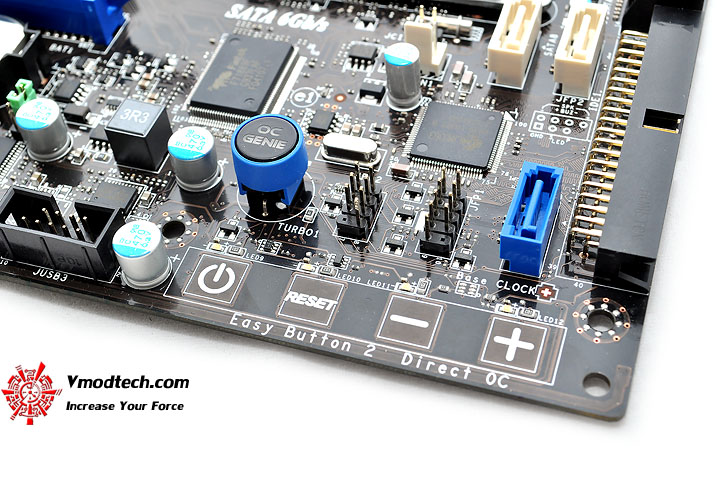

แผงสวิทซ์ OC GENIE และแผงปุ่มระบบสัมผัส Easy Button 2 Direct OC จัดวางในตำแหน่งที่สะดวกต่อการใช้งานดีครับ

.

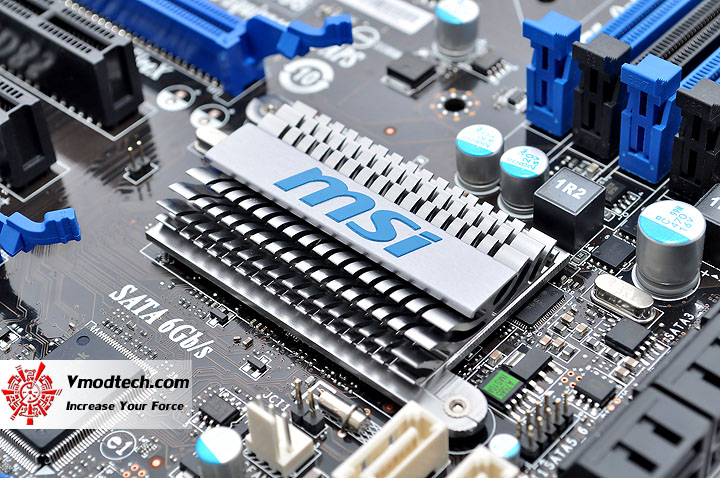

ซิงค์สำหรับชิป P55 ขนาดกระทัดรัดสวยงาม และระบายความร้อนได้ดีด้วยครับ

.

DDR3 4แถว Max Supported 16GB กันตามมาตรฐาน DDR3-1066/1333/1600/1800/2000/2133 รองรับกันหมดไม่มีขาด

.

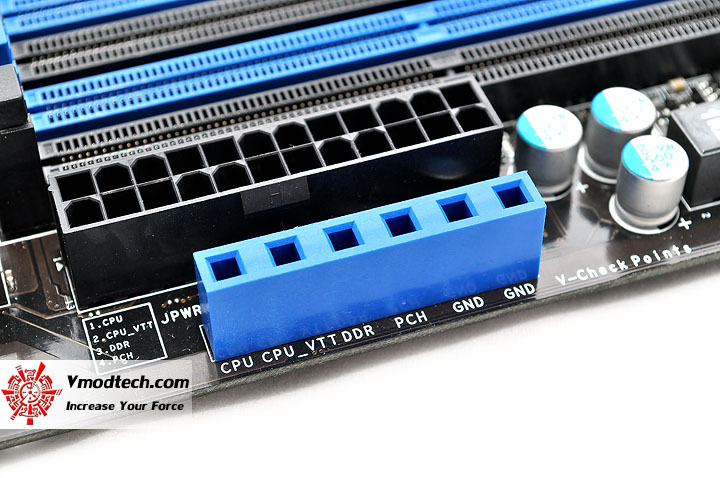

แผงสำหรับเสียบมิเตอร์วัดไฟ พร้อมสายเสียบที่แถมมาในกล่อง วัดกันได้ง่ายๆไม่ต้องคอยประคองถือตัววัดตลอดเวลา

.

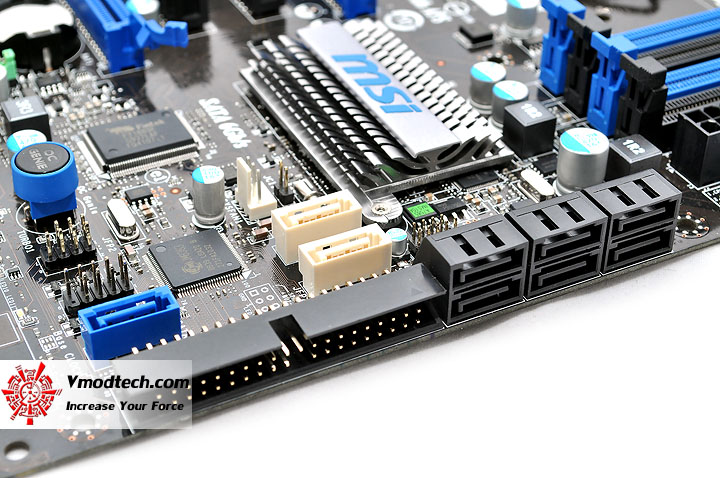

…ช่อง SATA มีให้กันมาเยอะถึง 9ช่องทาง โดยแบ่งเป็น SATA2.0 6ช่องสีดำ ที่ถูกควบคุมโดยชิป P55 จากทางอินเทล ตามมาด้วยช่อง SATA3.0 2ช่องสีครีม ที่ถูกควบคุมโดยชิป Marvell SE9128 และสุดท้าย SATA2.0 1ช่องสีน้ำเงิน ที่ถูกควบคุมโดยชิป JMicron 363 โดยชิปตัวนี้ยังไปควบคุมการทำงานให้กับช่อง PATA 1ช่องทาง 2Devices ที่เห็นในภาพ และยังรวมไปถึงช่อง eSATA/USB Combo Port ที่ Back Panel อีก 1ช่องทางด้วยครับ

.

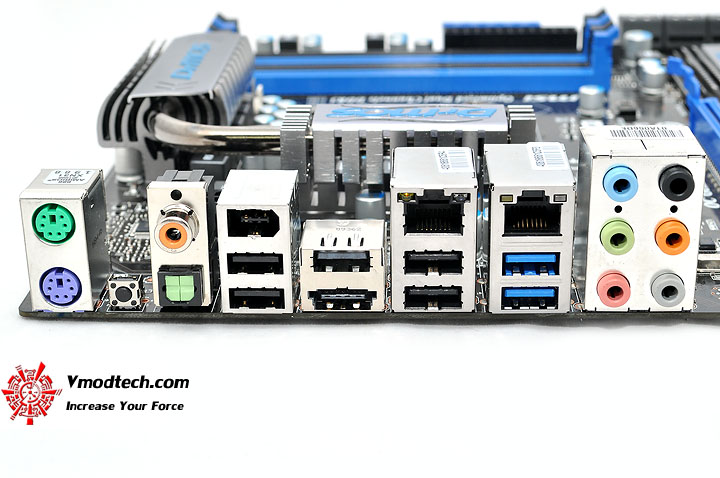

Back Panel ครบทุกความต้องการในปัจจุบัน โดดเด่นด้วยช่อง USB 3.0 สีฟ้า 2ช่องทาง ที่ถูกควบคุมด้วยชิปจากทาง NEC

.
