MSI X99S SLI PLUS Appearance

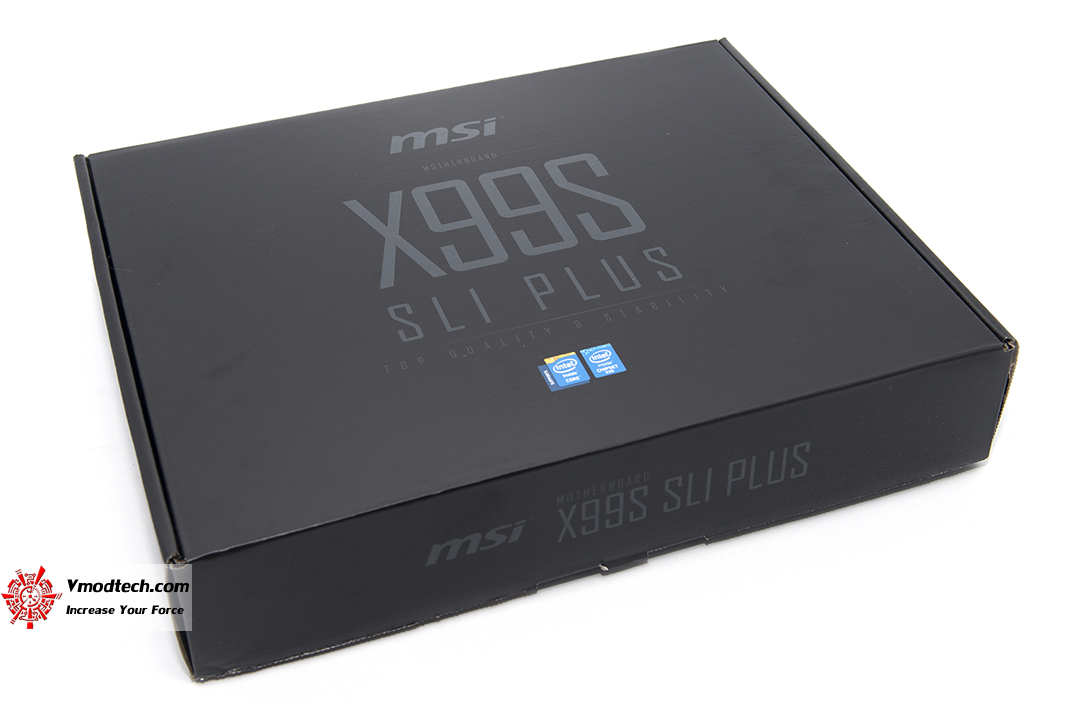

กล่องบรรจุของ MSI X99S SLI PLUS นั้นมากันแบบง่ายๆเลยครับ

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอย่างละเอียด

เปิดฝากันขึ้นมาเลย โล่งๆครับ มีมาเฉพาะเท่าที่จำเป็นเท่านั้น

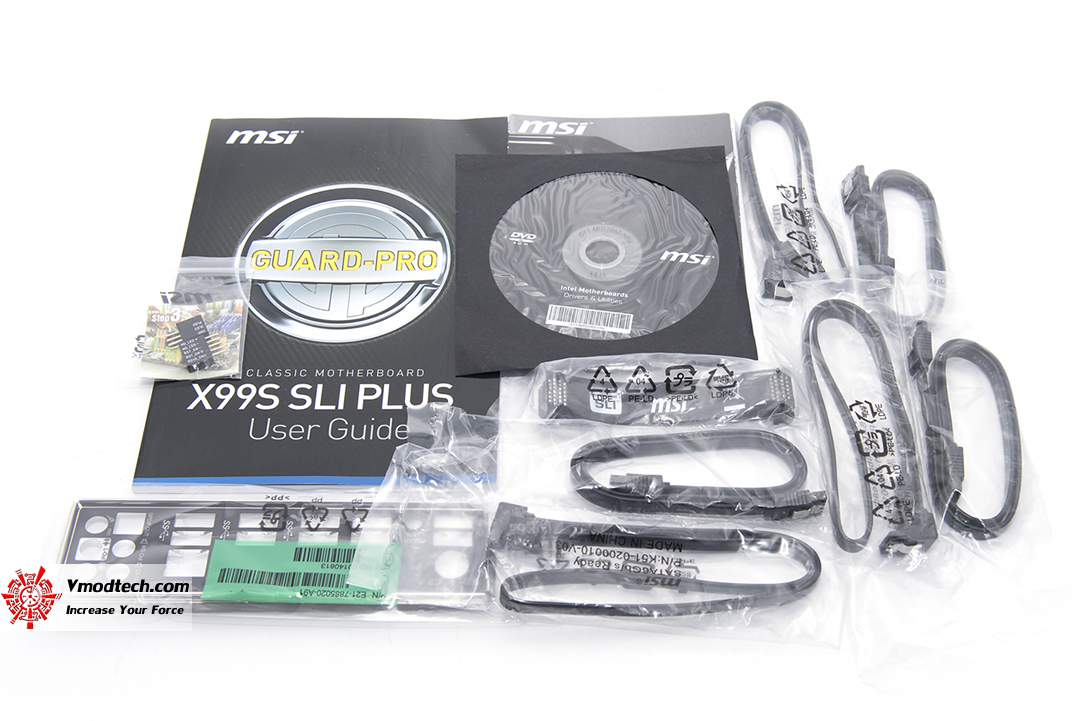

บริดจ์ SLI 2 way, สาย SATA คู่มือ แผ่น DVD driver รวมถึง Back plate IO สำหรับติดตั้งบอร์ดในเคสครับ มาเท่าที่ต้องการใช้งาน

หน้าตาบอร์ดเต็มสวยงามดุดัน ขนาดบอร์ดนั้นก็ใกล้เคียงกับบอร์ดมาตรฐานครับ ไม่ได้ใหญ่เกินแต่อย่างใด

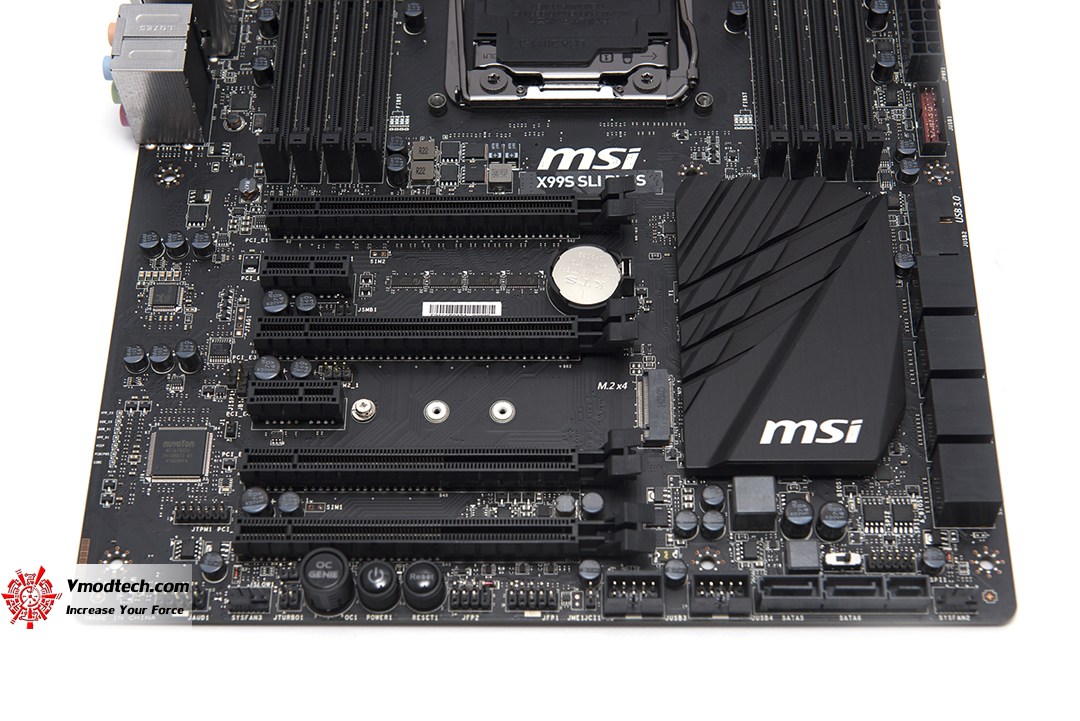

บริเวณ Socket PCI Express เจนสามมีมาให้ 4 ช่อง และ X1 2 ช่อง โดยที่ช่อง M.2 นั้นจะอยู่บริเวณกลุ่มนี้ด้วย สำหรับความเร็วในการส่งผ่านอินเตอร์เฟส PCIe นั้นก็จะขึ้นอยู่กับ CPU ครับ โดยหากใส่ 5390K หรือ 5960X เข้าไปนั้น เมื่อใช้งานกราฟฟิกการ์ดสองตัวจะวิ่ง 16+16 สามใบจะวิ่ง 16+16+8 ส่วนถ้าเป็น 28 เลนอยาง 5820K ก็จะวิ่งที่ 16X, 16+8X, 16+8+4X โดยจะต่อได้ทั้งหมด 3-Way

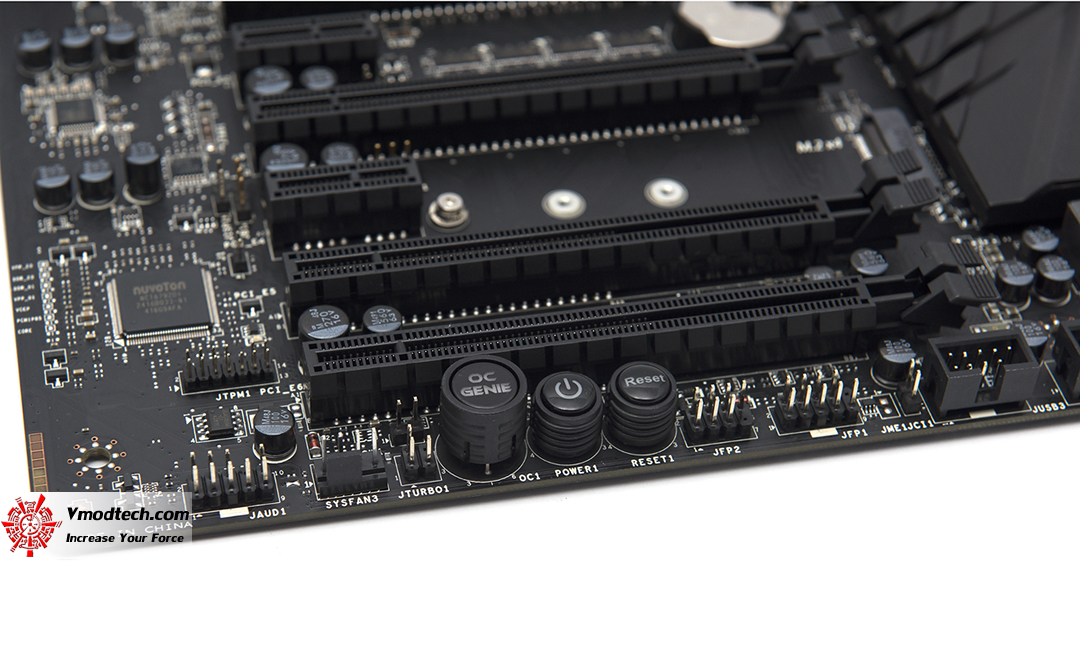

บริเวณล่างซ้ายสุดของบอร์ดนั้นน่าจะเป็นจุดที่สนใจเป็นพิเศษเนื่องจาก MSI X99S SLI PLUS นั้นได้ทำการติดตั้งสวิทซ์ ON/OFF และ Reset มาให้รวมถึง OC GENIE ซึ่งเป็นสวิทซ์ที่กดเพียงครั้งเดียวก็จะสั่งให้ระบบทำการโอเวอร์คล๊อกให้เราได้ทันทีไม่ต้องออกแรง

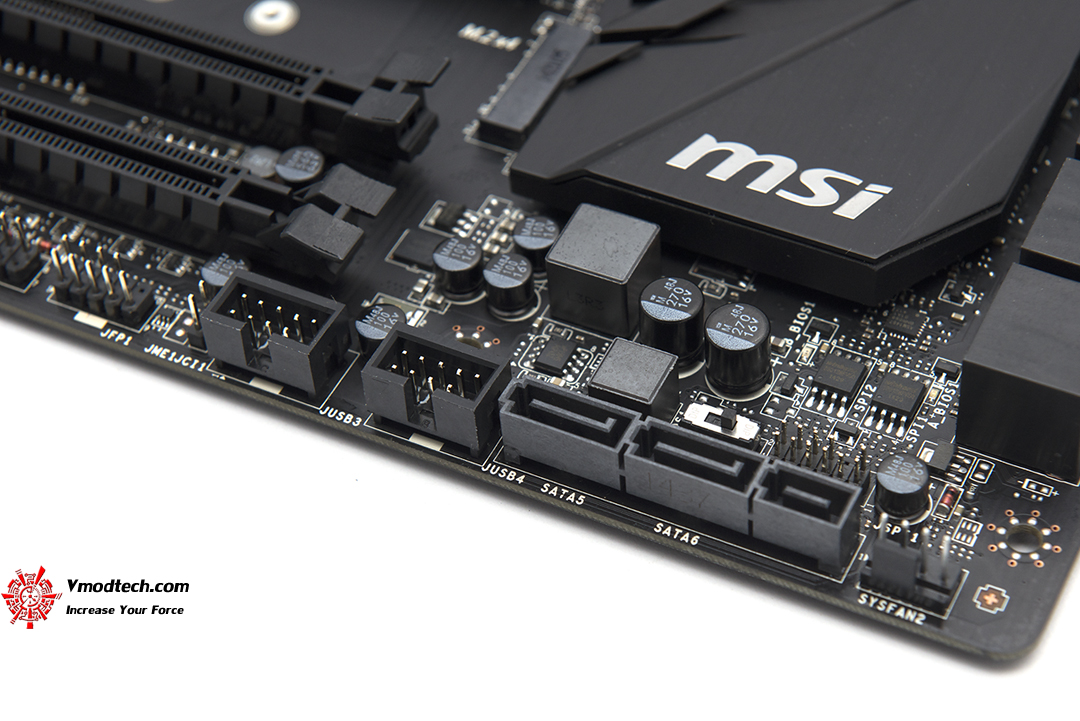

ขวาล่างของบอร์ดนั้นจะเป็นบริเวณที่ติดตั้งพอร์ท SATA III และ SATA Express ส่วนจุดเชื่อมต่อไปยัง Front Panel ก็ยังมีเหมือนเดิม

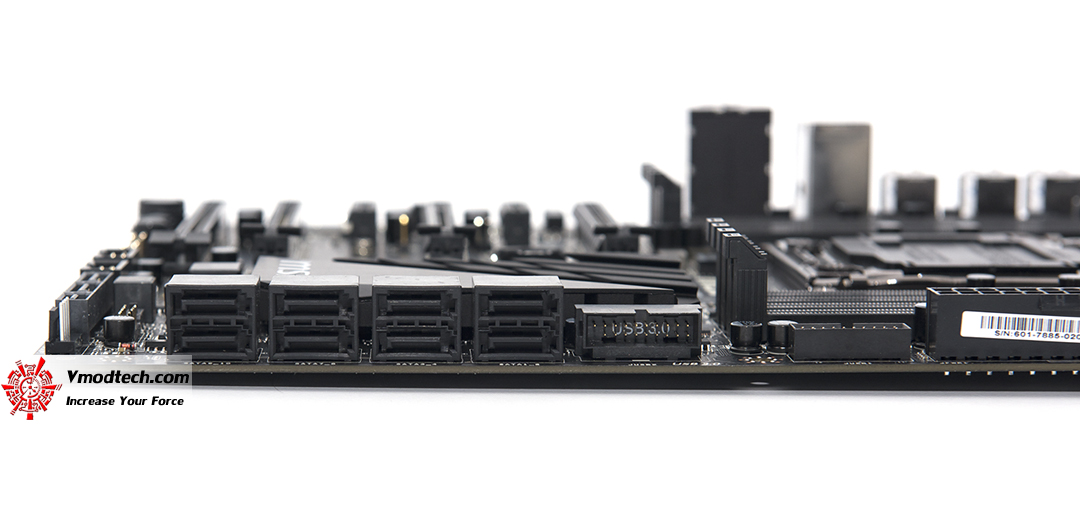

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB จำนวนแปดช่อง ด้านขวานั้นจะเป็นพอร์ทเชื่อมต่อไปยัง USB 3.0 ที่ front panel ครับ

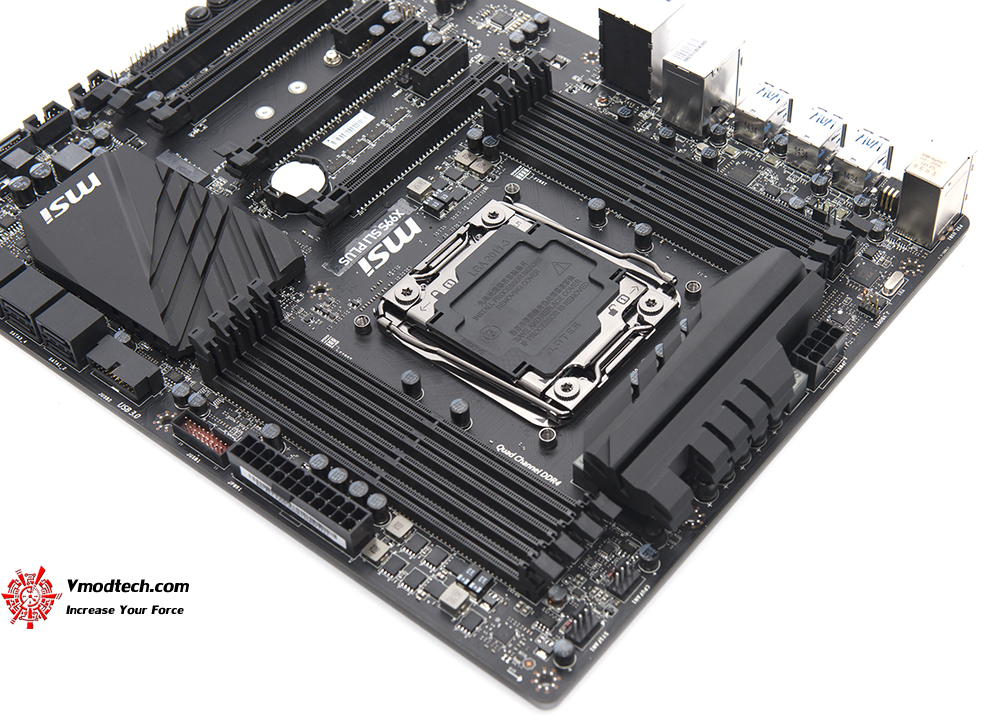

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ซ้ายขวาก็จะเป็นช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 64 GB
ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟ CPU ที่จัดกันมาเต็มที่

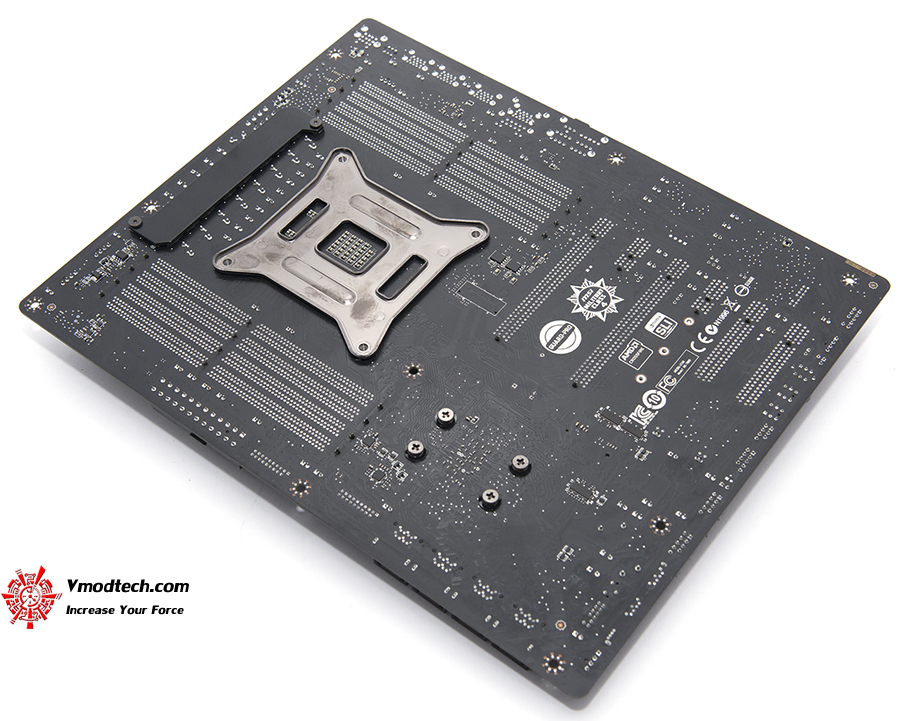

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

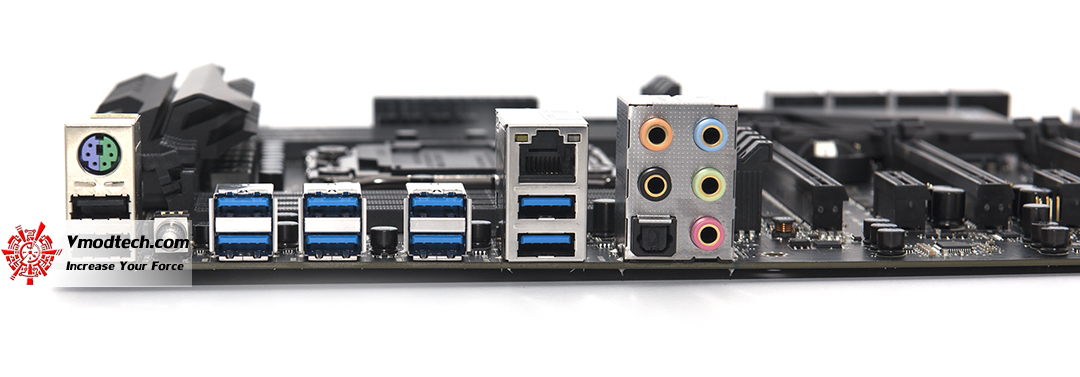

Back Panel ครับ ช่อง USB 3.0 8 ช่อง และ USB 2.0 2 ช่องรวมกันระหว่าง X99 และ gigabit lan 1 ช่อง ปุ่มเคลียร์ Bios จะอยู่ด้านซ้ายมือครับ ส่วนด้านขวามือจะเป็นส่วนของ ภาคเสียงทั้งหมด
