MSI Z170A GAMING M9 ACK Motherboard Review

/ บทความโดย: Venom-Crusher , 11/10/2015 02:06, 23,884 views / view in EnglishEN
«»
Share

msi z170a gaming m9 ack MSI Z170A GAMING M9 ACK Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานสำหรับชาวเกมเมอร์ได้อย่างครอบคลุมทุกๆความต้องการ  จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง MSI ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า MSI Z170A GAMING M9 ACK และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

s1 MSI Z170A GAMING M9 ACK Motherboard Review

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

MSI Z170A GAMING M9 ACK Appearance

Package & Bundle

dsc 8883 MSI Z170A GAMING M9 ACK Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีแดงเทรนด์ใหม่ล่าสุดของ MSI GAMING Series

dsc 8886 MSI Z170A GAMING M9 ACK Motherboard Review

ฝากล่องสองชั้น บรรยายสรรพคุณกันมากมาย

dsc 8890 MSI Z170A GAMING M9 ACK Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

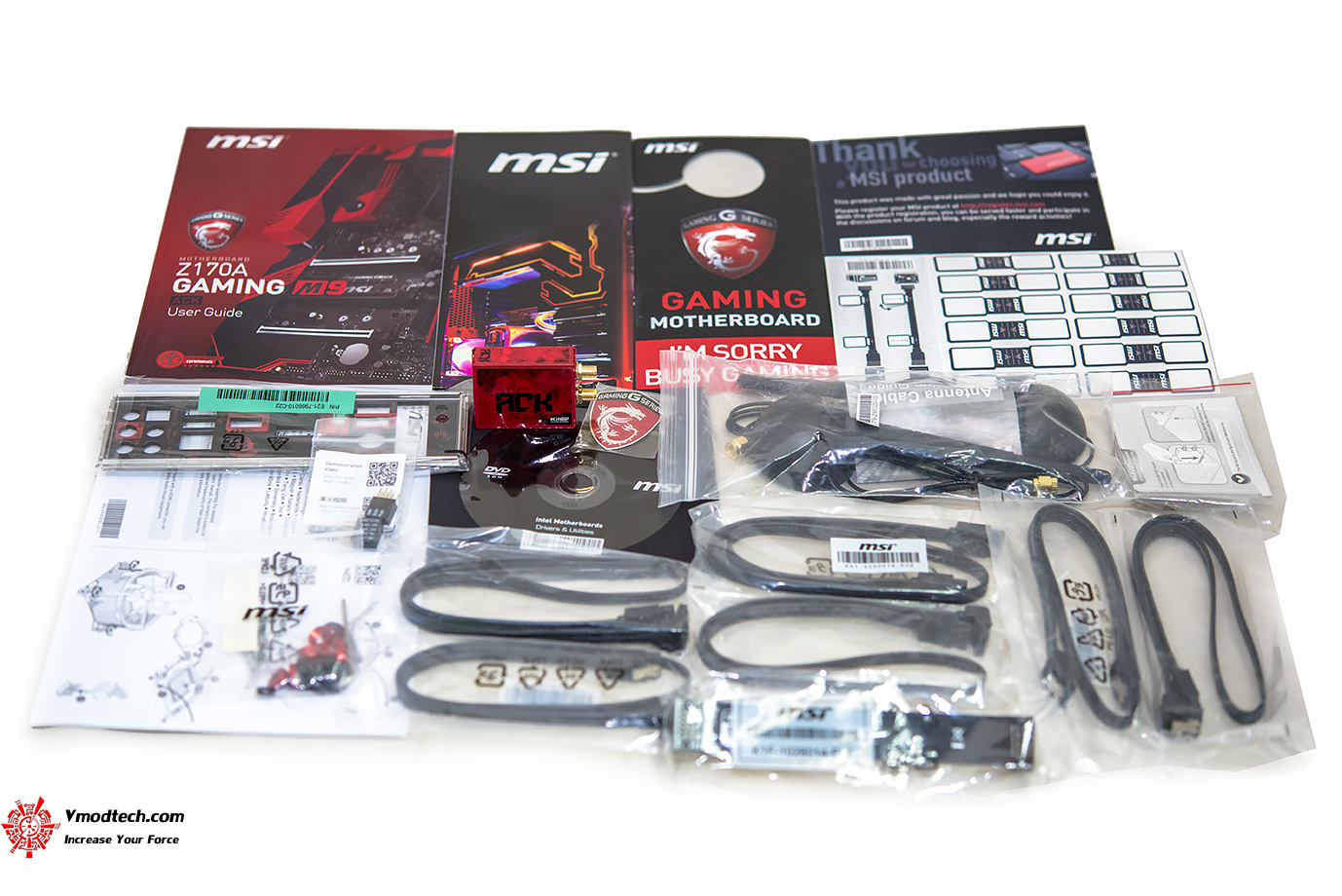

dsc 8894 MSI Z170A GAMING M9 ACK Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย WiFi ACK Module “Killer Pro DoubleShot”

dsc 8900 MSI Z170A GAMING M9 ACK Motherboard Review

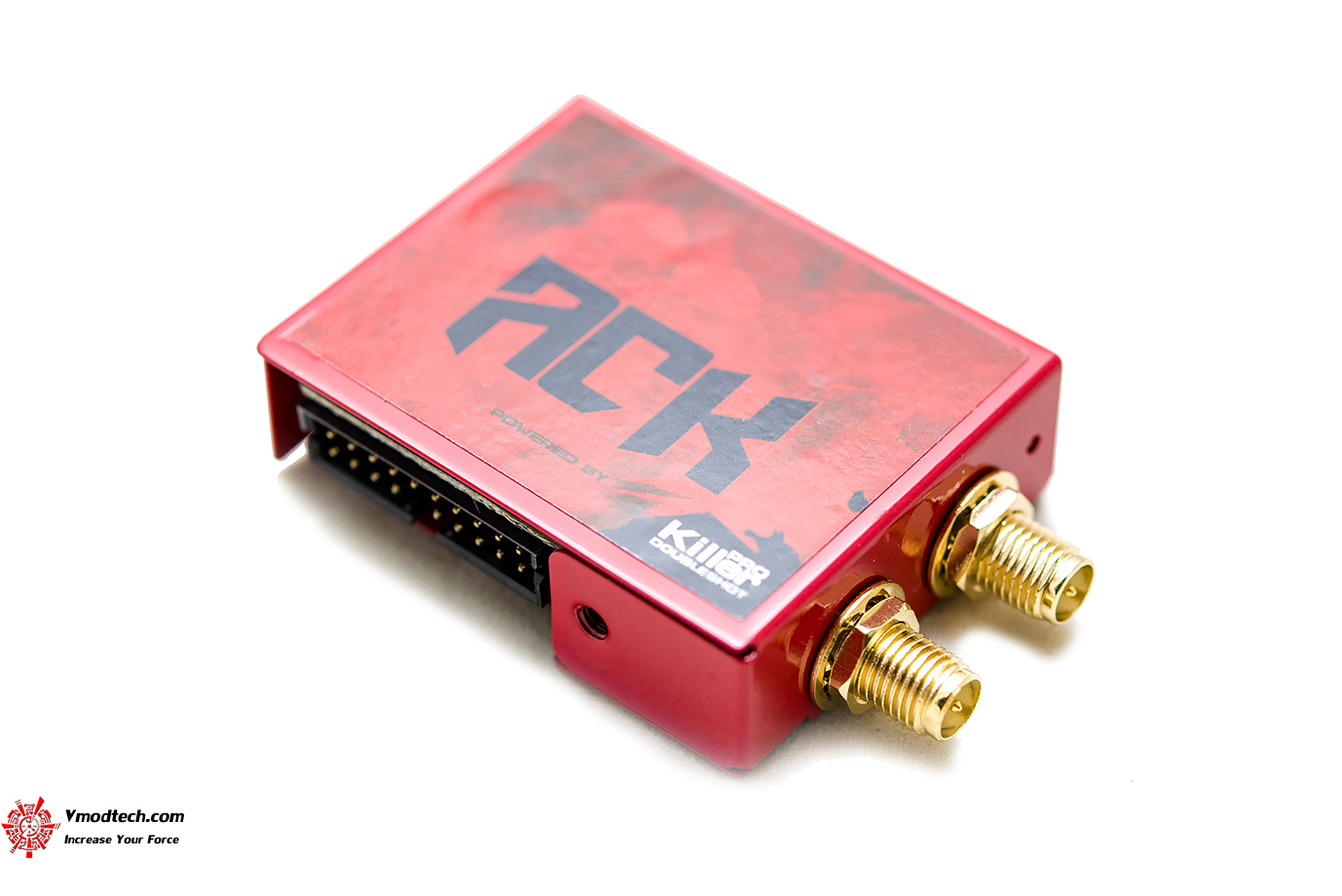

หน้าตาของ WiFi ACK Module “Killer Pro DoubleShot” แบบชัดๆครับ งานนี้เสาคู่กันเลย

Motherboard Appearance

dsc 8915 MSI Z170A GAMING M9 ACK Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำตัดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล MSI GAMING Series ครับ

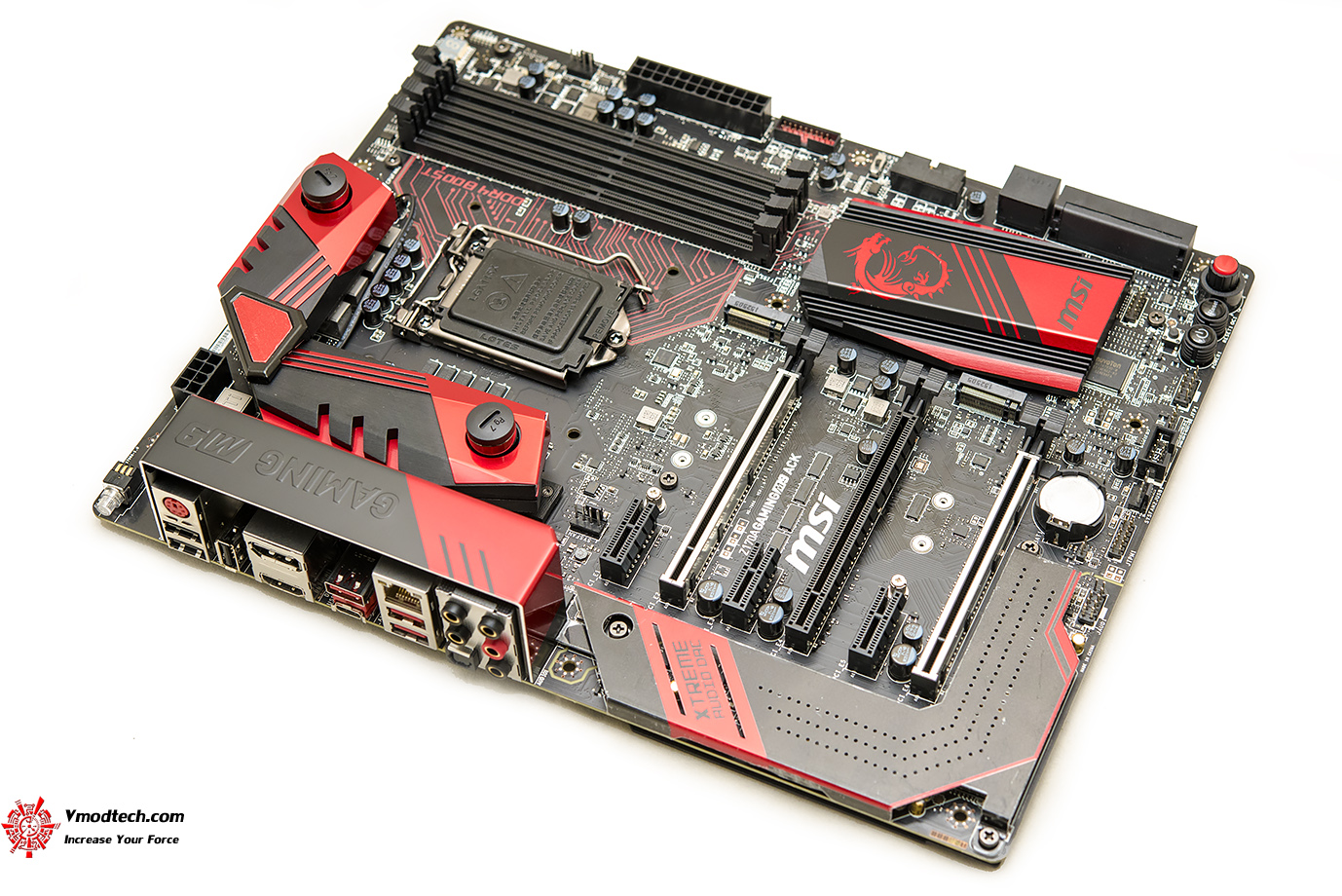

dsc 8918 MSI Z170A GAMING M9 ACK Motherboard Review

สวยงามทุกมุมมองครับ

dsc 8922 MSI Z170A GAMING M9 ACK Motherboard Review

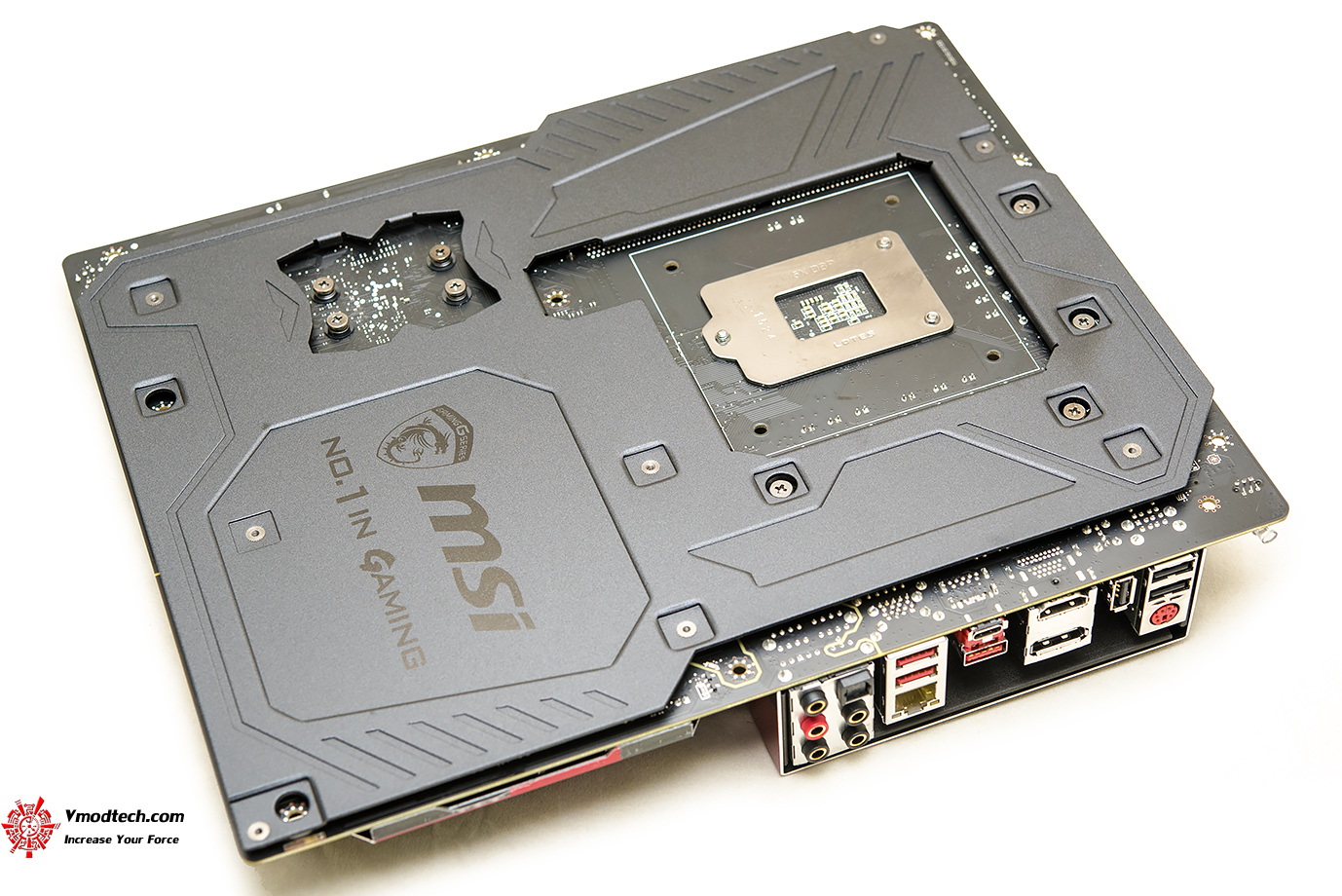

ด้านหลังบอร์ดก็ยังคงดำงดงาม พร้องเพลทโลหะดำด้านคลุมเกือบทั้งตัวครับ

dsc 8927 MSI Z170A GAMING M9 ACK Motherboard Review

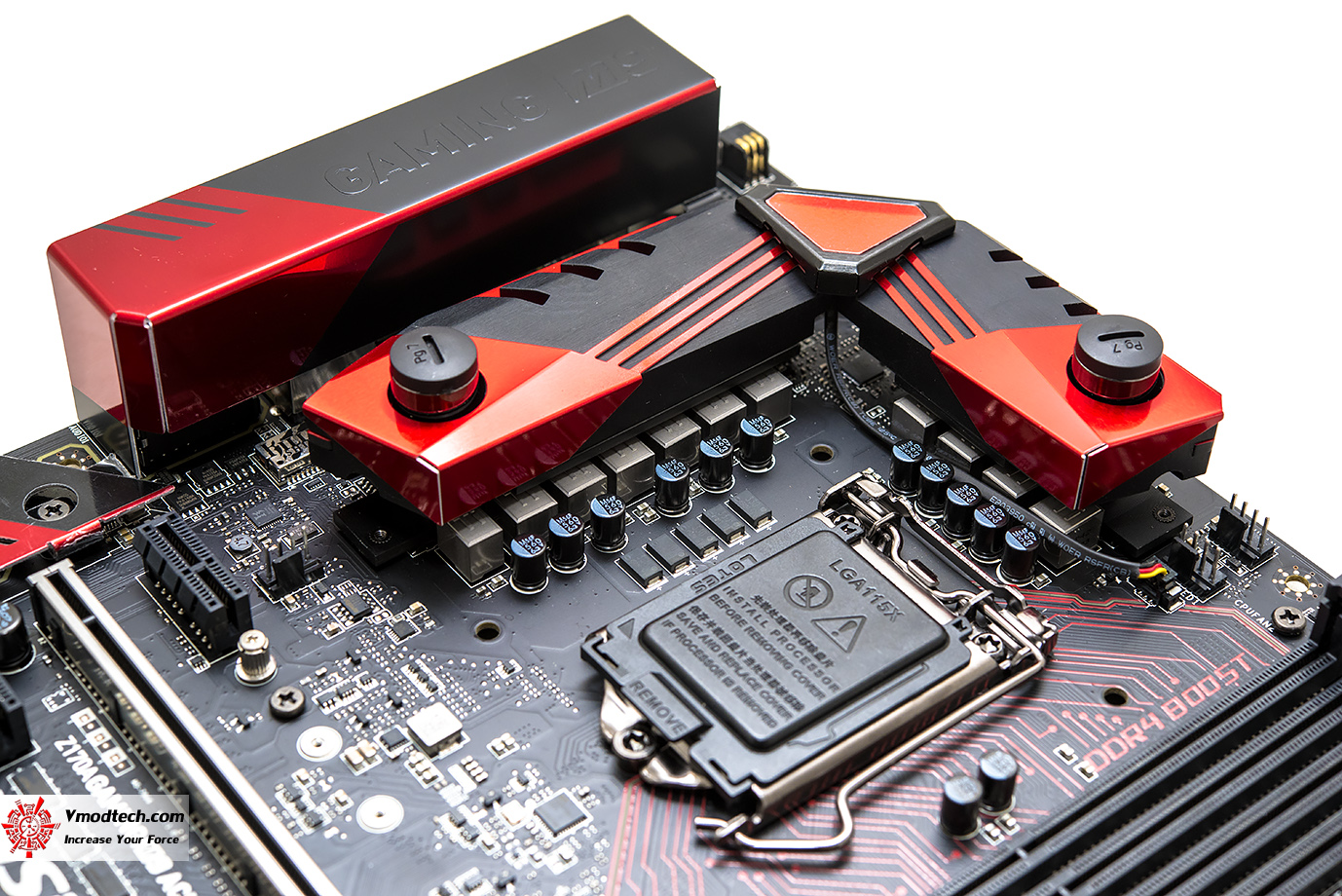

ภาคจ่ายไฟขนาดรวม 11 เฟสจัดเต็มครับ แถมด้วยซิงค์ระบายความร้อนแบบ Hybrid ลมก็ได้ น้ำก็เยี่ยมครับ

dsc 8965 MSI Z170A GAMING M9 ACK Motherboard Review

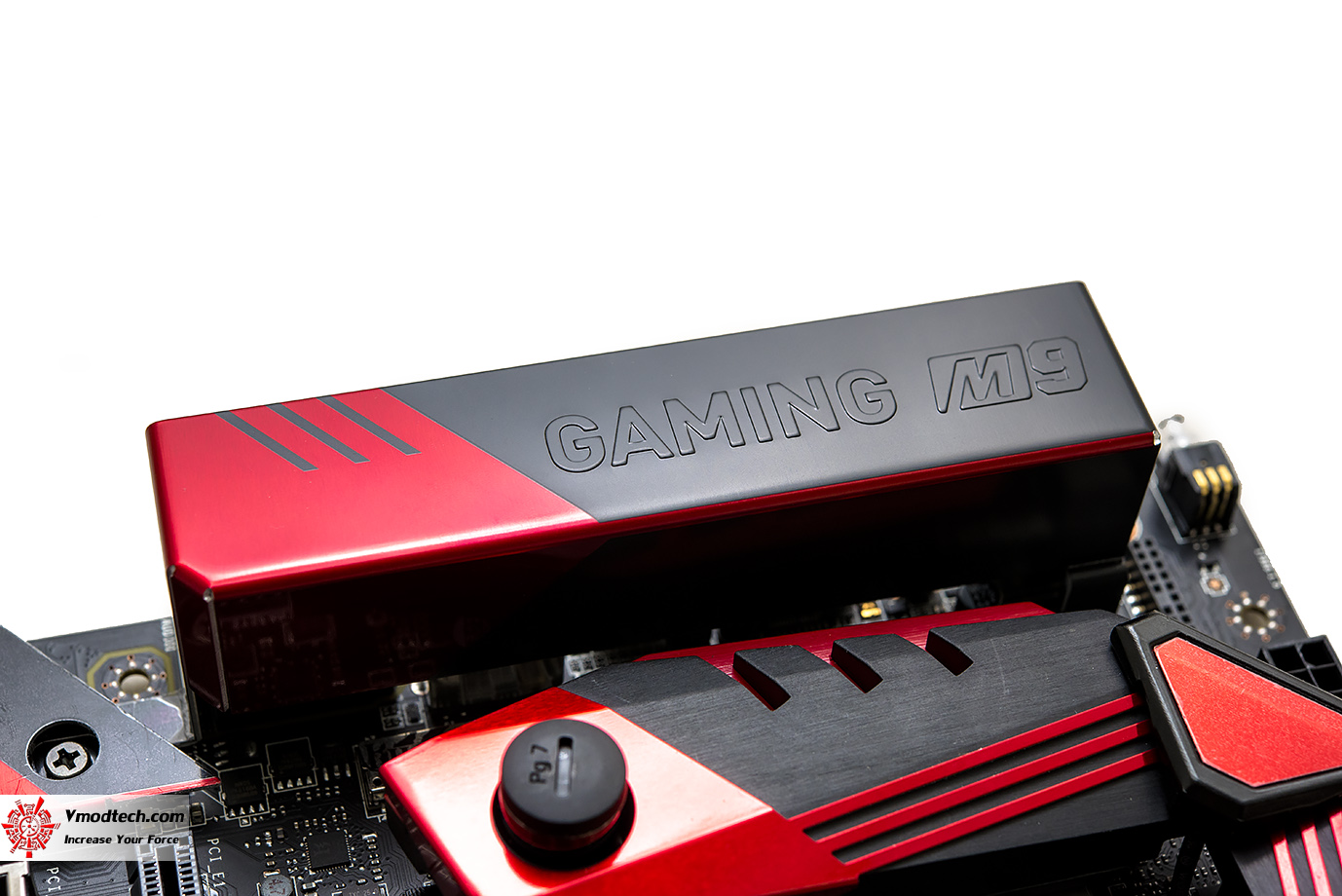

ดูชื่อรุ่นกันชัดๆครับ งานปราณีตจริงๆ

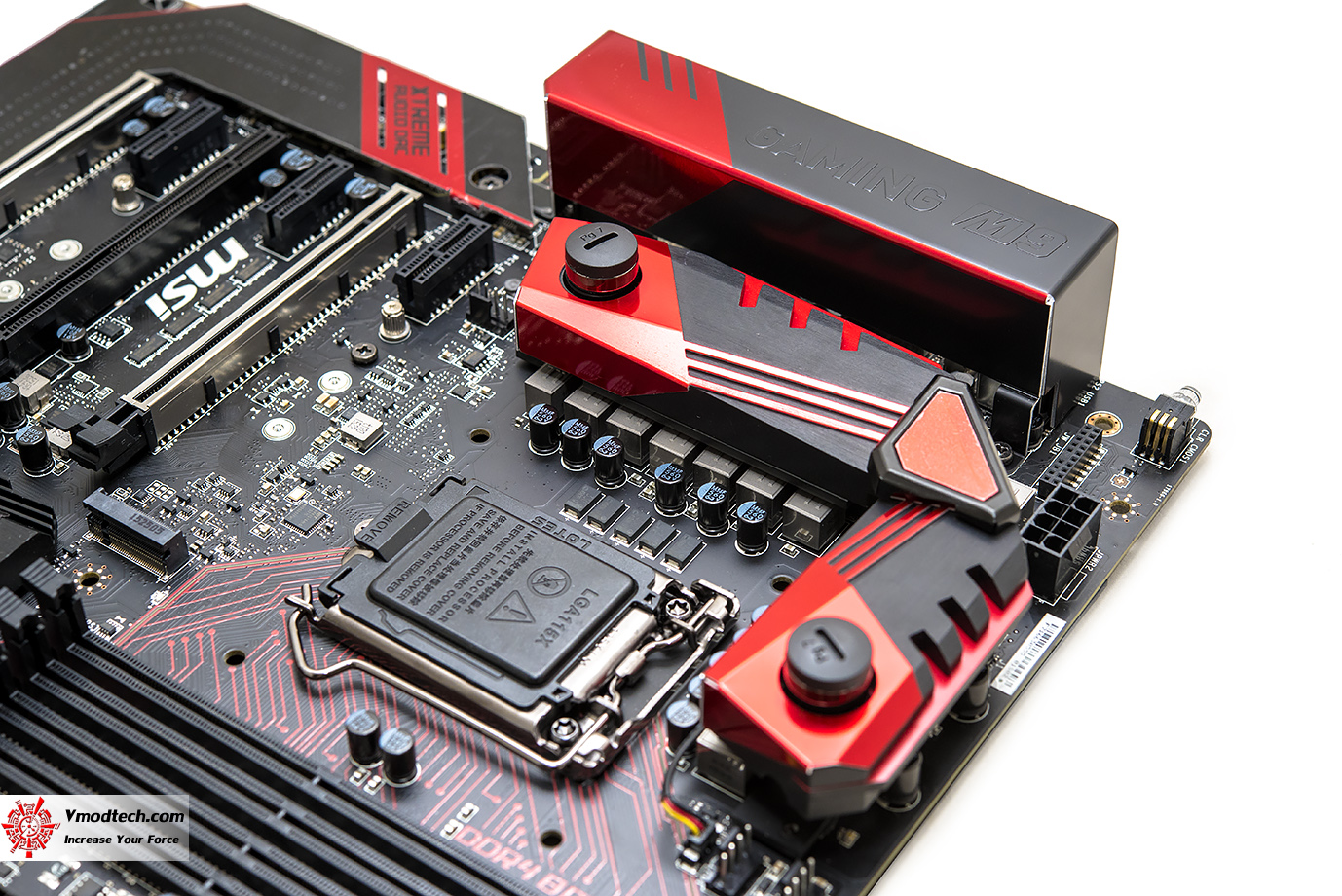

dsc 8929 MSI Z170A GAMING M9 ACK Motherboard Review

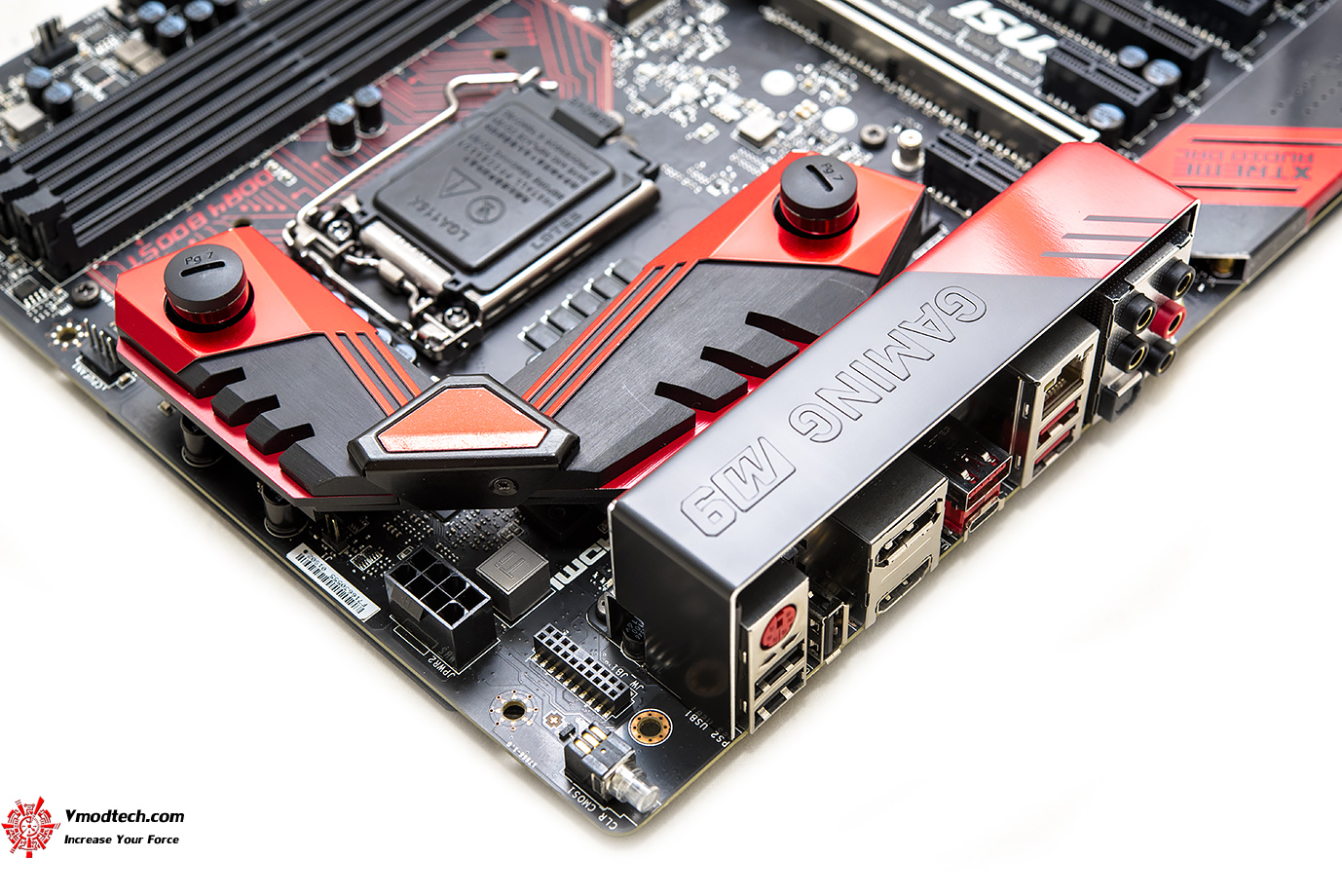

dsc 8932 MSI Z170A GAMING M9 ACK Motherboard Review

dsc 8995 MSI Z170A GAMING M9 ACK Motherboard Review

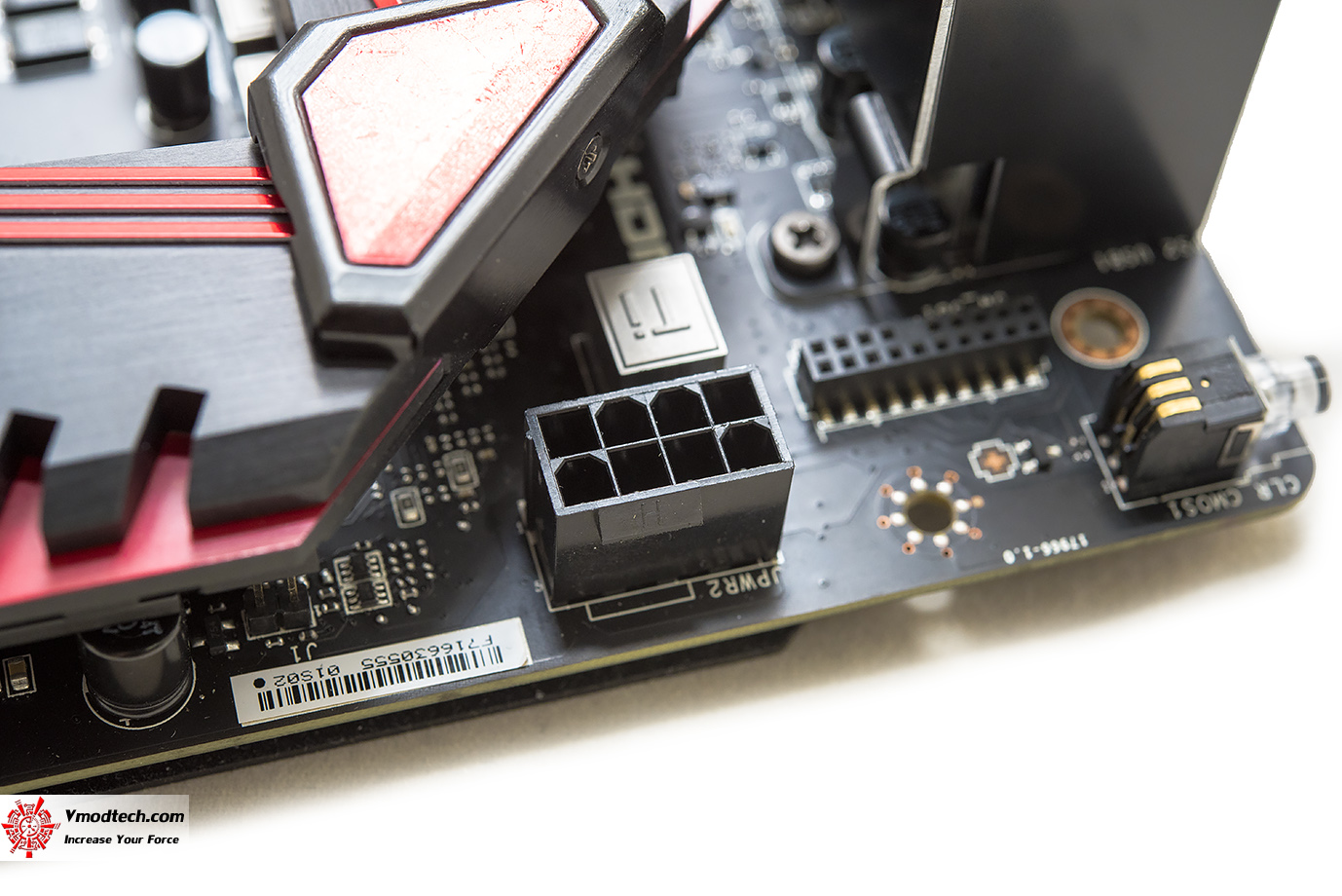

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พิน จัดเต็มกันเลยนะครับ

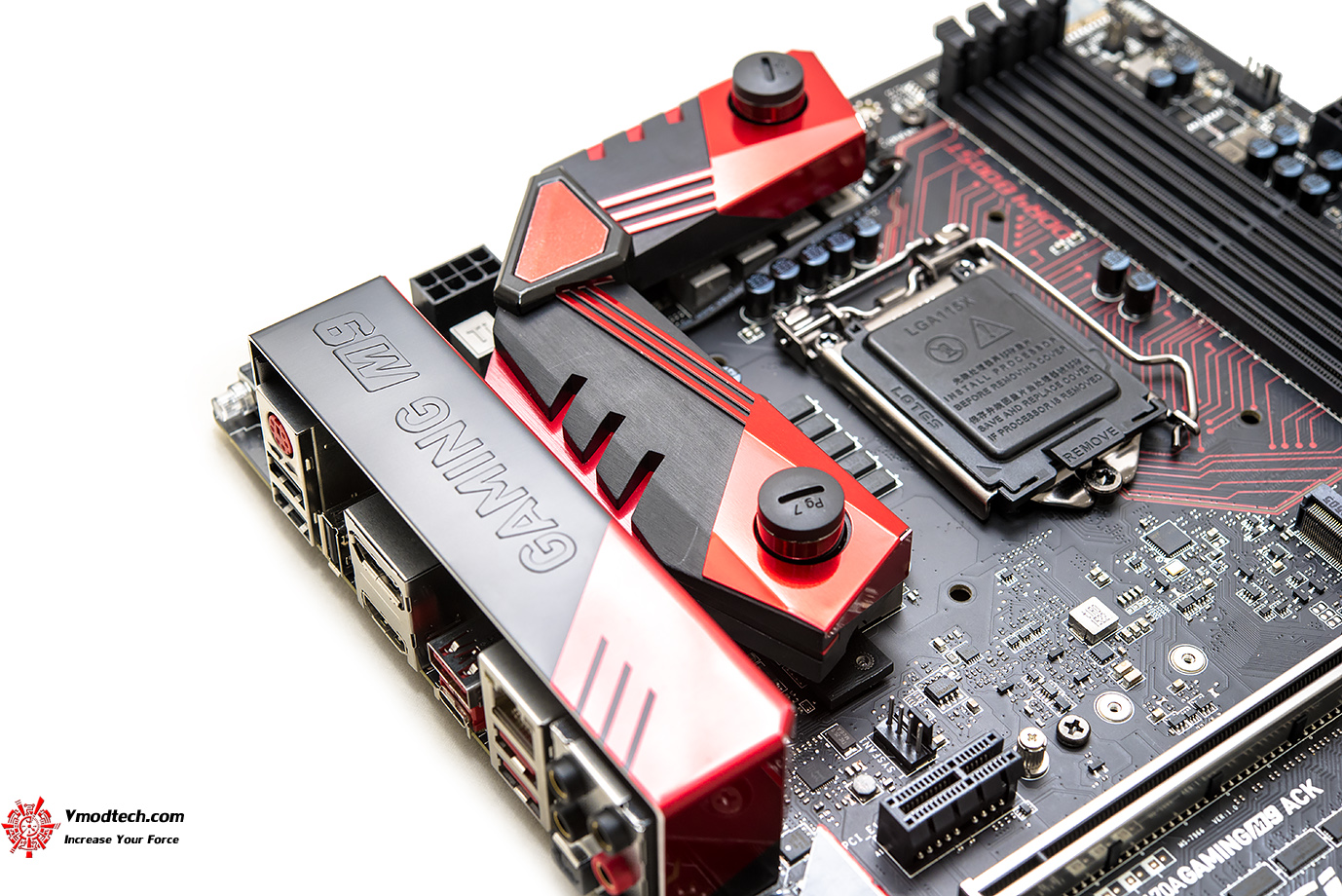

dsc 8938 MSI Z170A GAMING M9 ACK Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 8947 MSI Z170A GAMING M9 ACK Motherboard Review

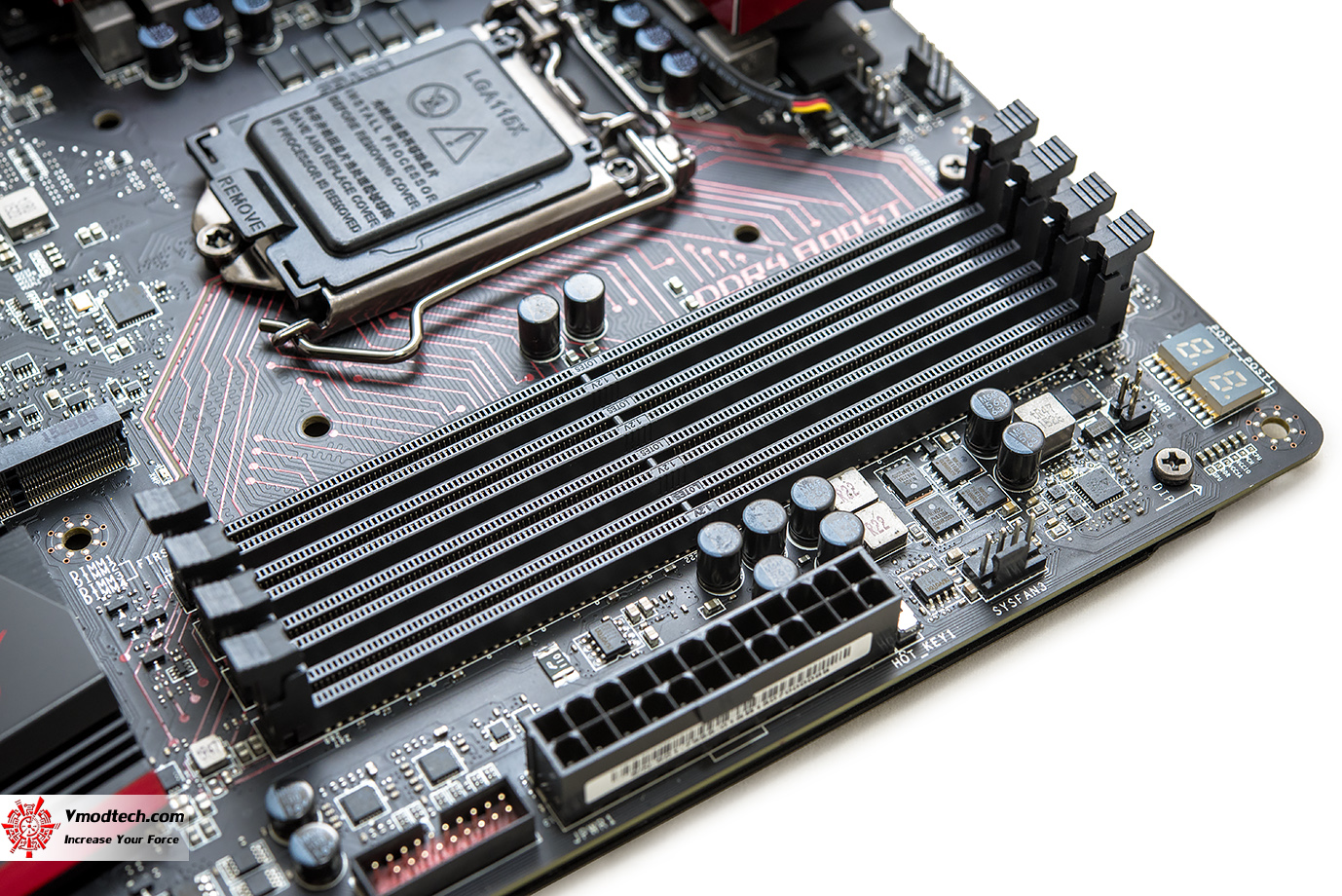

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

dsc 8955 MSI Z170A GAMING M9 ACK Motherboard Review

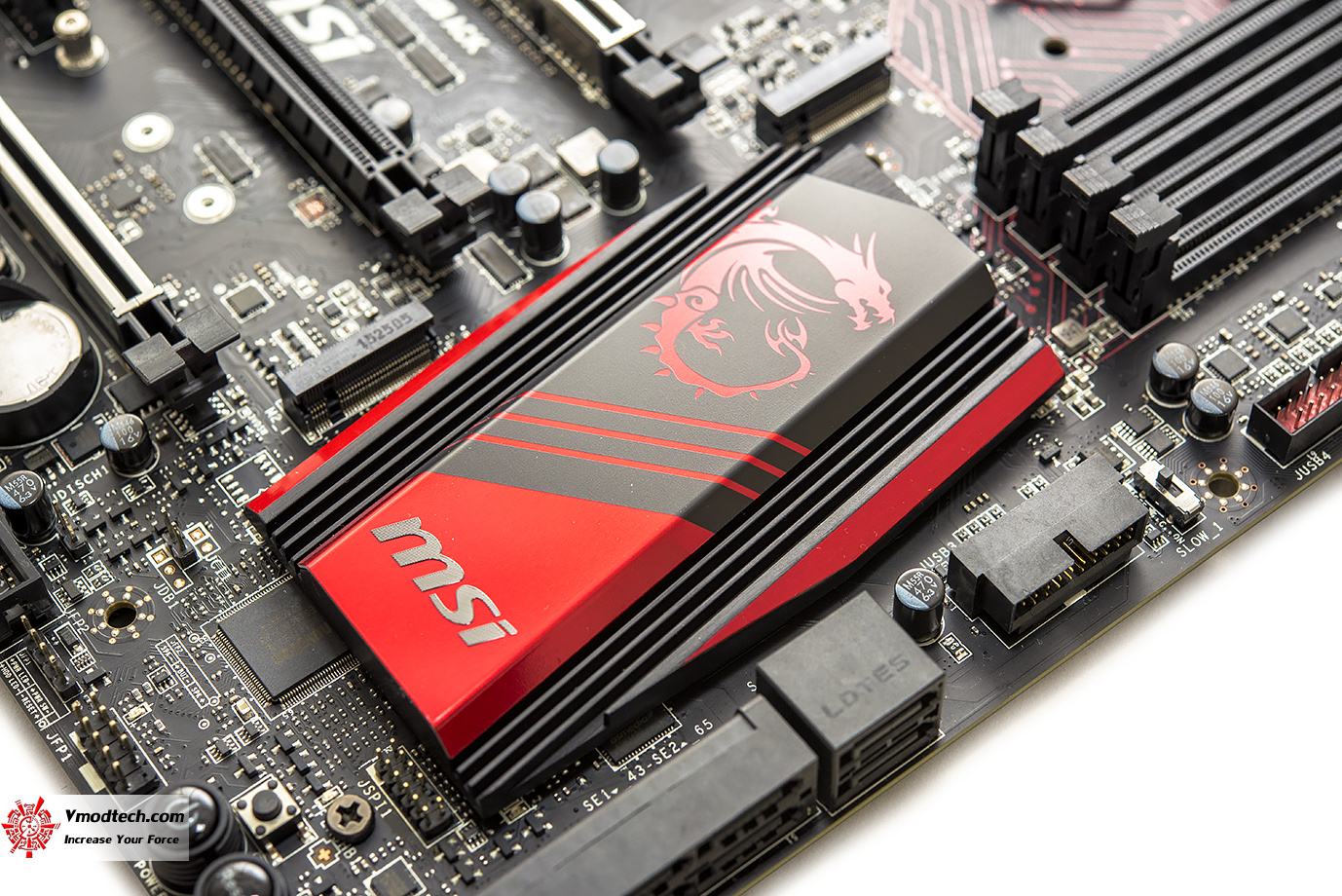

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 9133 MSI Z170A GAMING M9 ACK Motherboard Review

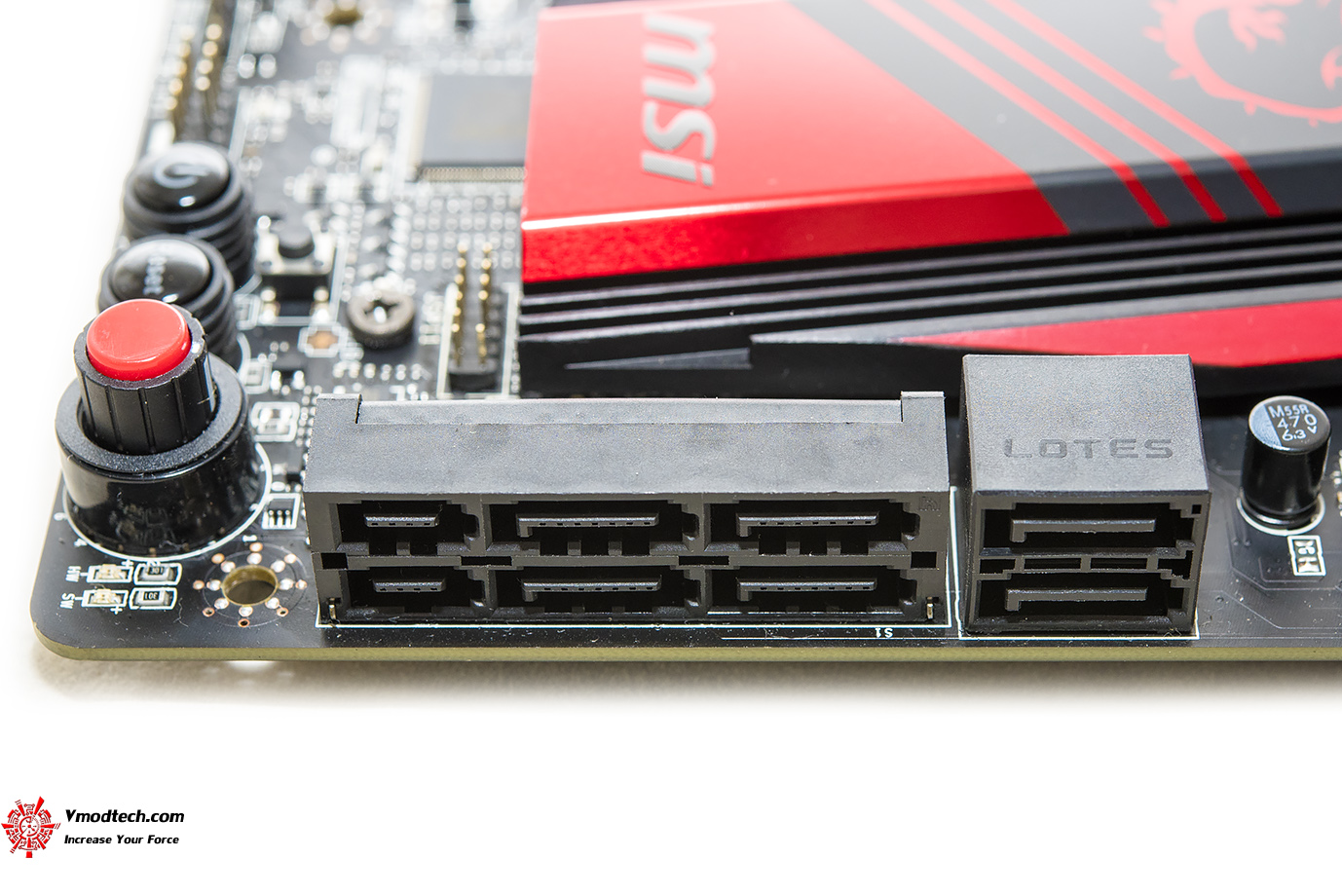

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 6 ช่องทางครับ

dsc 8980 MSI Z170A GAMING M9 ACK Motherboard Review

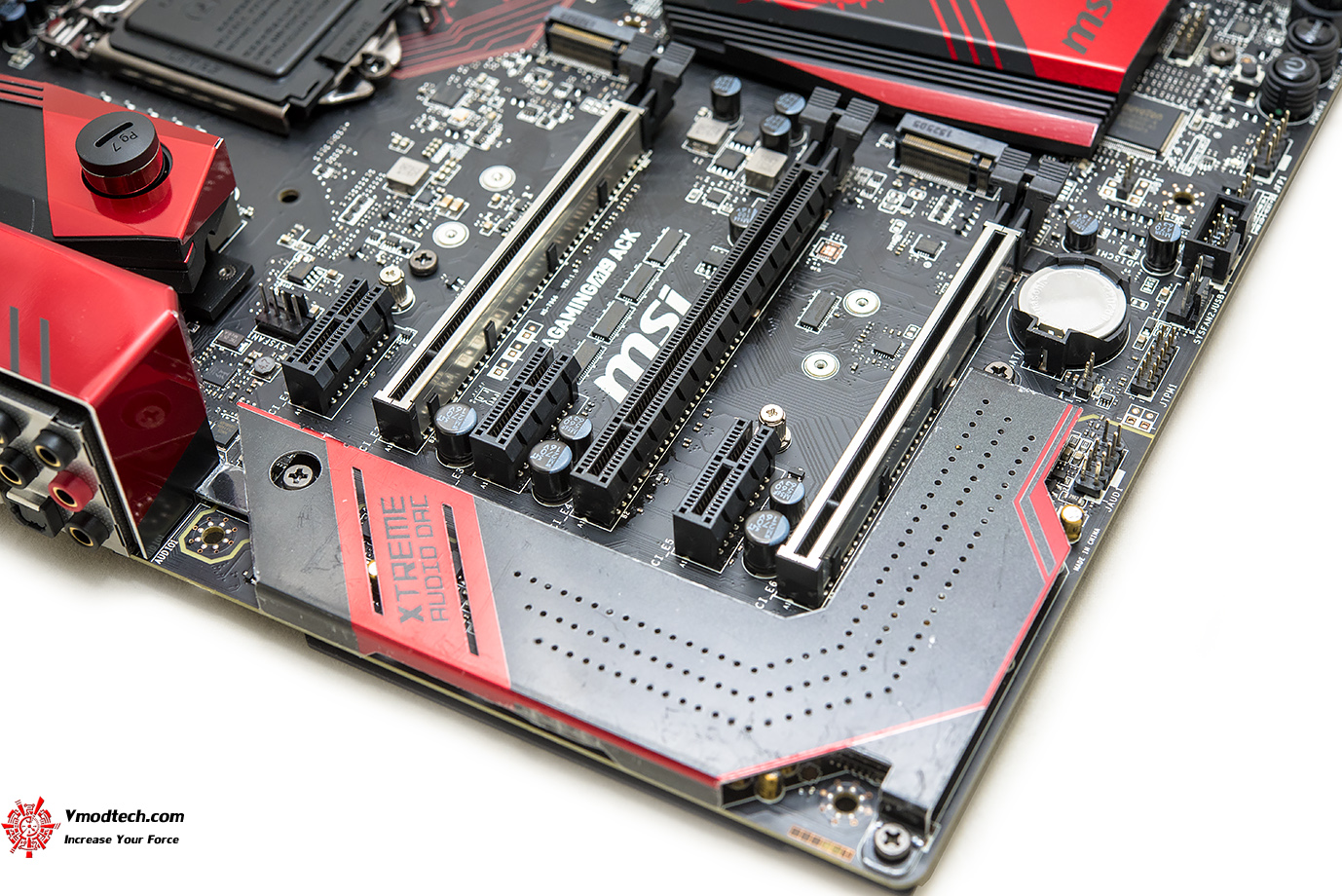

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 3.0/2.0 X1 Slot อีก 3 ช่องทางครับ และบริเวณนี้ยังมีจุดเชื่อมต่อกับ M.2 SATA EXPRESS ที่ใส่ได้หลายขนาดถึงสองตัวด้วยกันครับ แถมด้วยระบบเสียงเทพ XTREME AUDIO DAC เวอร์ชันล่าสุดปี 2015 อีกด้วยนะครับ

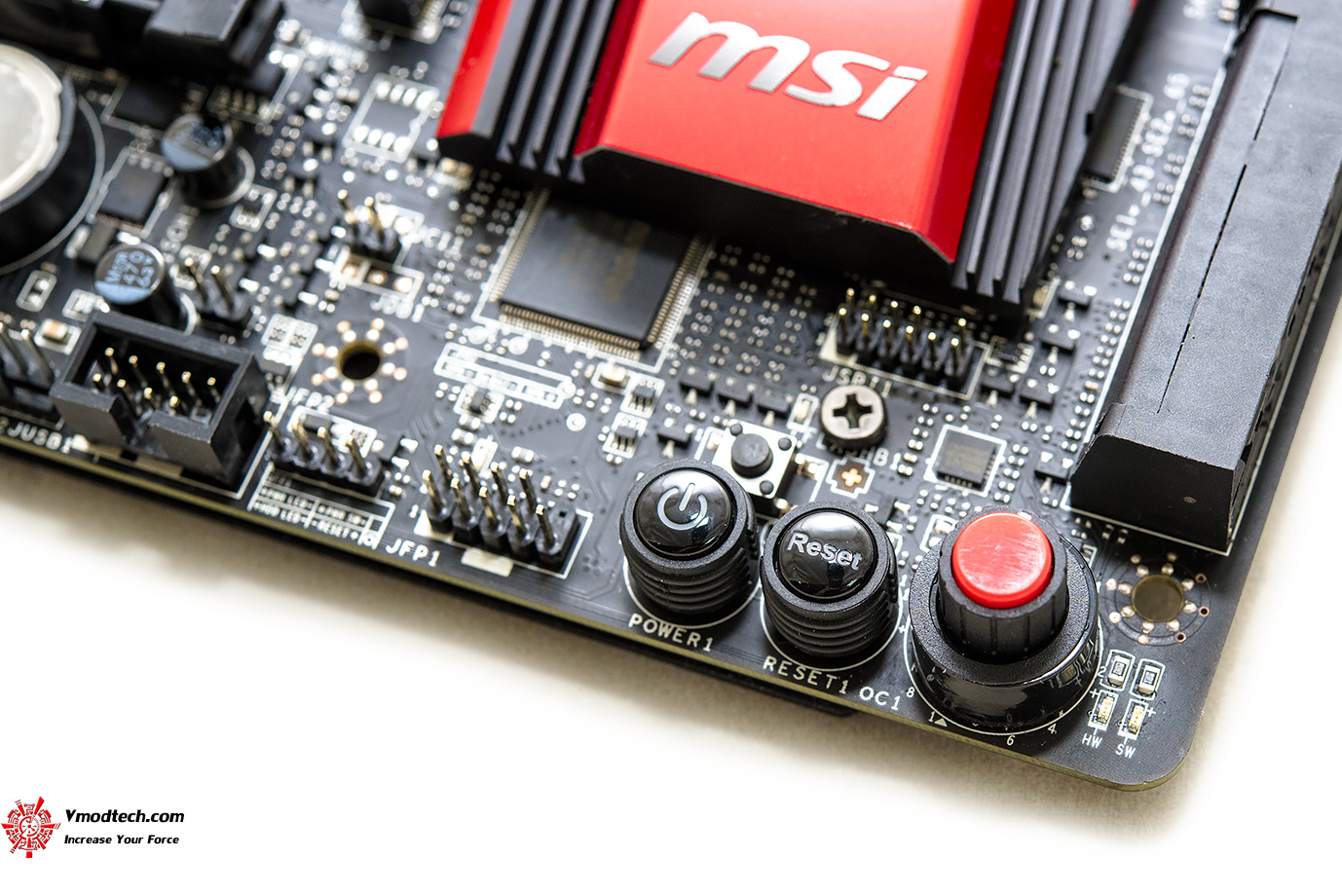

dsc 8971 MSI Z170A GAMING M9 ACK Motherboard Review

และปิดท้ายบริเวณนี้ด้วยสวิทซ์ POWER , RESET , OC แบบหมุนปรับได้หลายระดับบนบอร์ดด้วยนะครับ ครบเครื่องจริงๆ

dsc 8989 MSI Z170A GAMING M9 ACK Motherboard Review

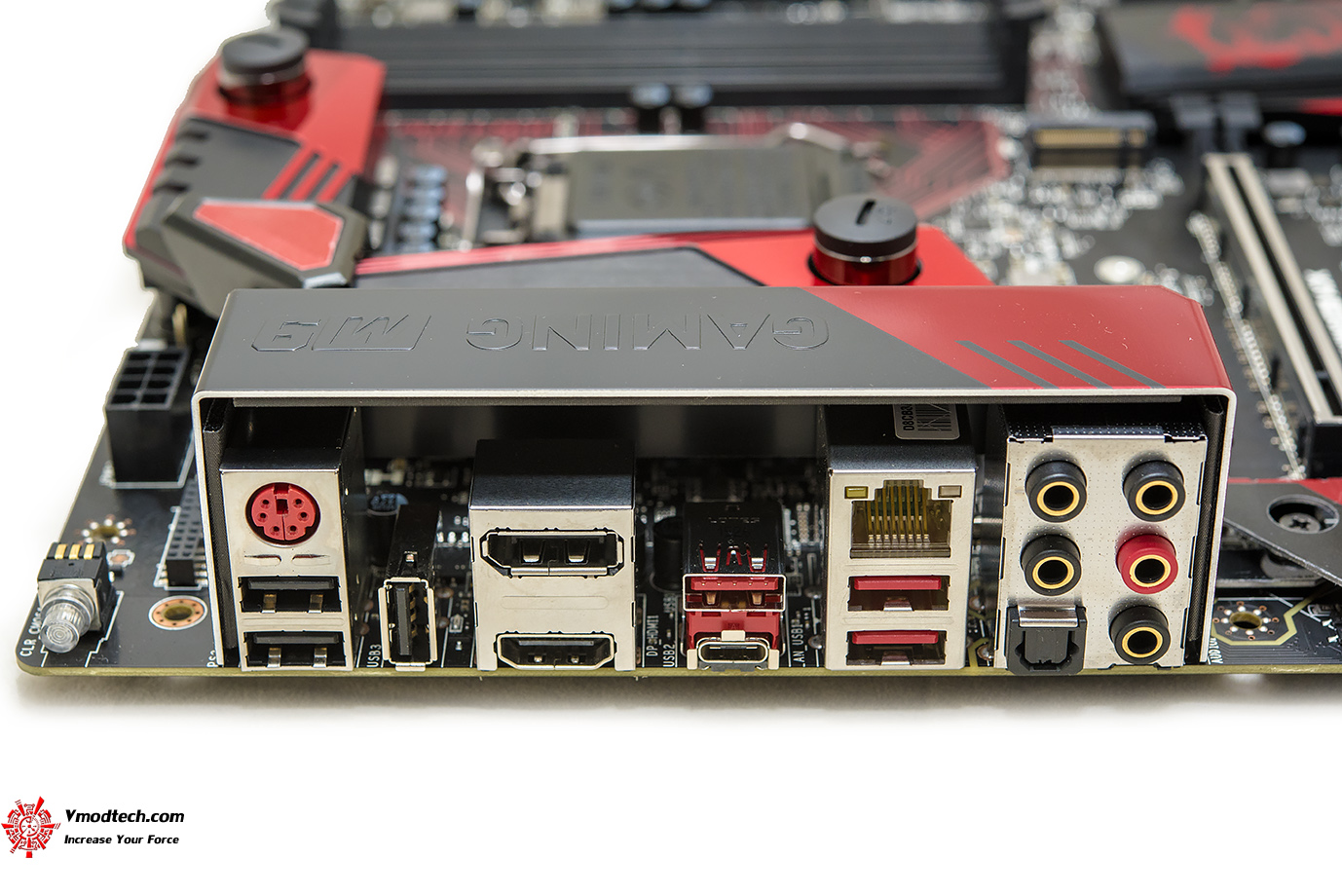

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

————————————————–

SYSTEMS
.CPU ..6th Generation Intel® Core™ i7-6700K
.Motherboard ..MSI Z170A GAMING M9 ACK
.Memory ..Apacer BLADE DDR4 3600 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk ..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 0079 MSI Z170A GAMING M9 ACK Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา จะมีไฟสีแดงสว่างสวยงามบริเวณซิงค์ระบายความร้อนของภาคจ่ายไฟด้วยนะครับ

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,914.36MHz Bclk 100.29MHz

NB Freq. 4,814.1MHz DDR4 3,209.6MHz 16-17-17-39-2T

va MSI Z170A GAMING M9 ACK Motherboard Review

Validation link >>Click<<

c1 MSI Z170A GAMING M9 ACK Motherboard Review

ไม่ให้เป็นการเสียเวลาเราไปโอเวอร์คล็อคกันเลยดีกว่า จัดไปครับ 4.914GHz อย่างมีเสถียรภาพสุดๆ

c2 MSI Z170A GAMING M9 ACK Motherboard Review

c3 MSI Z170A GAMING M9 ACK Motherboard Review

c4 MSI Z170A GAMING M9 ACK Motherboard Review

c5 MSI Z170A GAMING M9 ACK Motherboard Review

c6 MSI Z170A GAMING M9 ACK Motherboard Review

c7 MSI Z170A GAMING M9 ACK Motherboard Review

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

c8 MSI Z170A GAMING M9 ACK Motherboard Review

System Properties in AIDA64 Extreme Edition

ed1 MSI Z170A GAMING M9 ACK Motherboard Review

ed2 MSI Z170A GAMING M9 ACK Motherboard Review

ed3 MSI Z170A GAMING M9 ACK Motherboard Review

ed4 MSI Z170A GAMING M9 ACK Motherboard Review

ed5 MSI Z170A GAMING M9 ACK Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

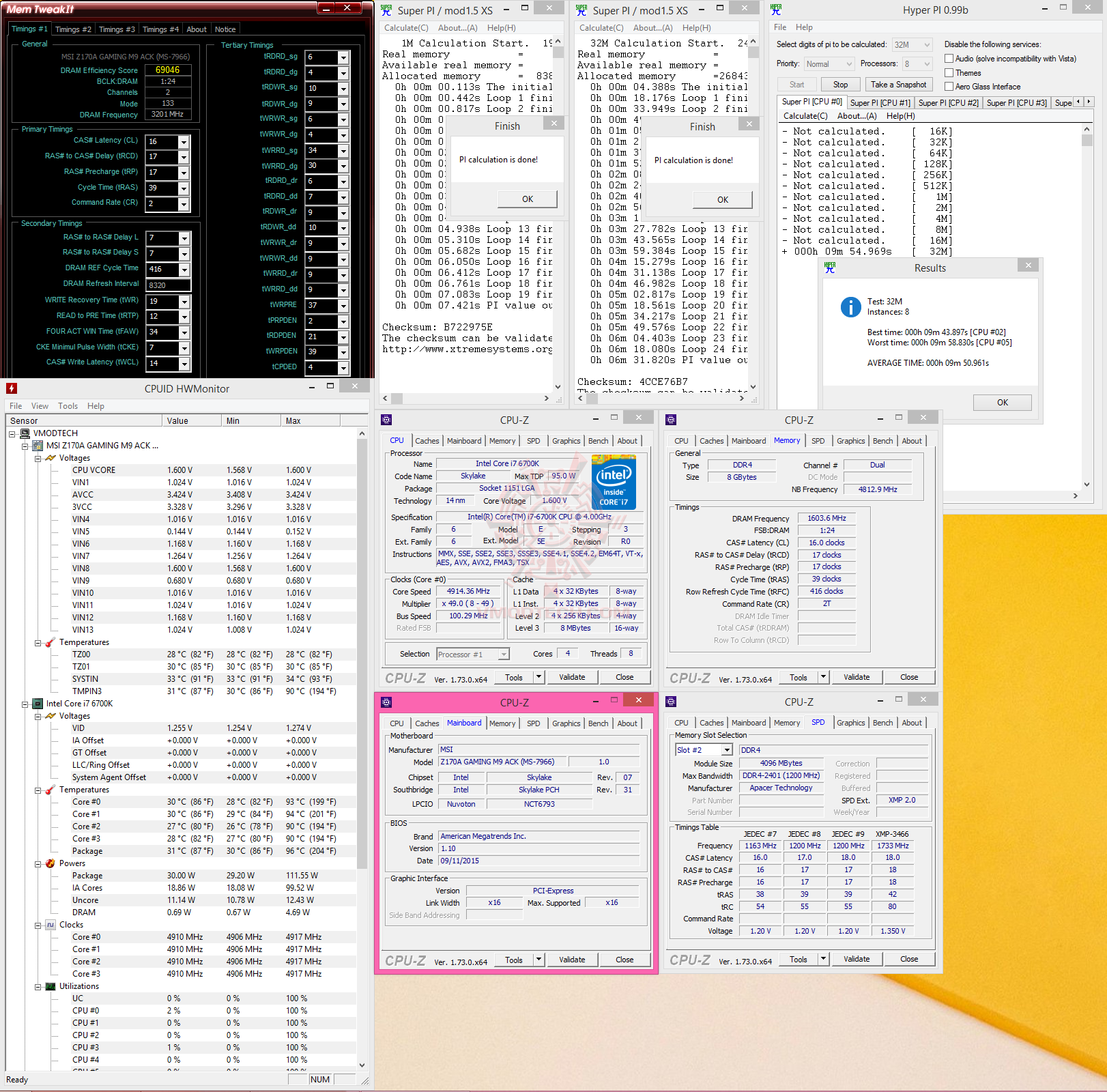

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 MSI Z170A GAMING M9 ACK Motherboard Review

hpi 2 MSI Z170A GAMING M9 ACK Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างดีอีกด้วยครับ กับเวลาเฉลี่ยที่ 9 นาที 50.961 วินาที 8 หัวพร้อมกัน

————————————————–

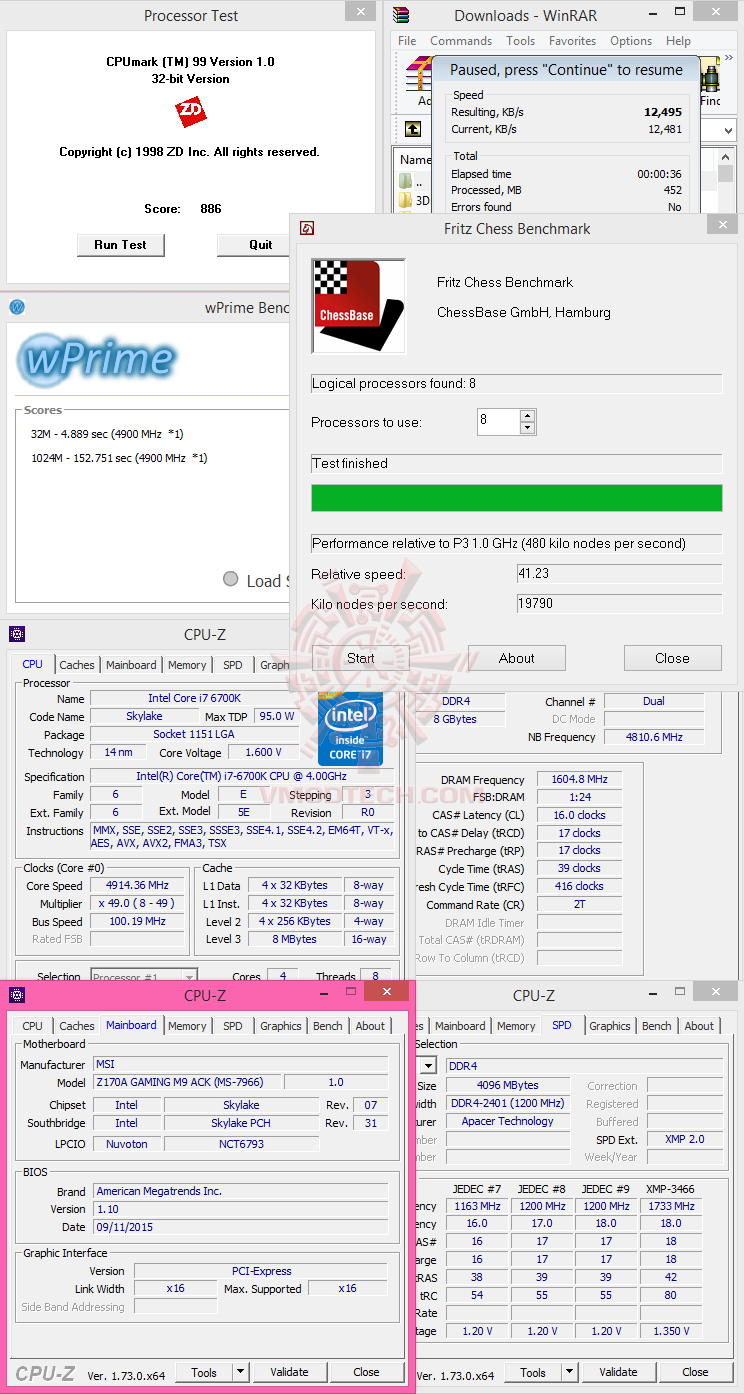

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v MSI Z170A GAMING M9 ACK Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

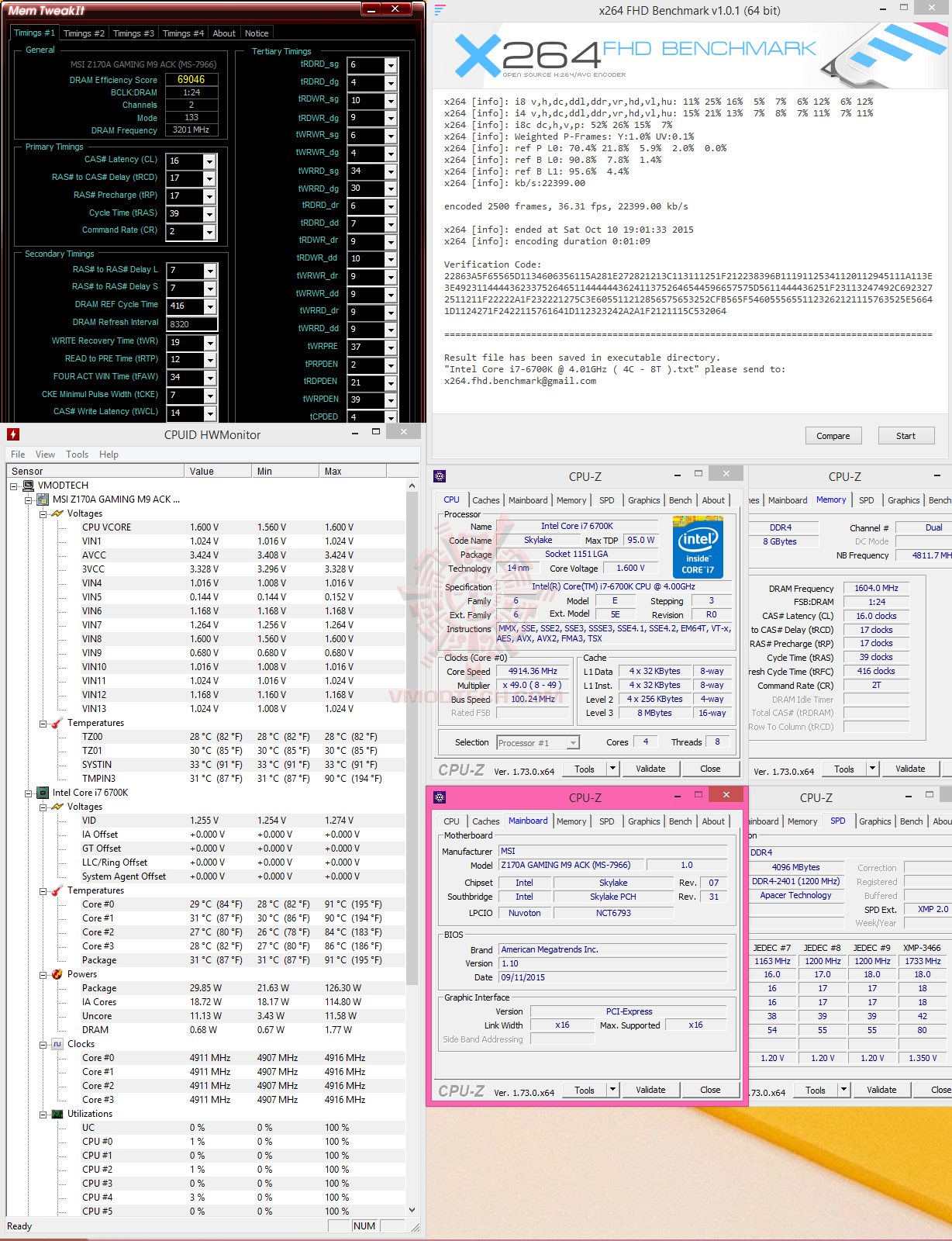

X264 FHD Benchmark

x264 MSI Z170A GAMING M9 ACK Motherboard Review

X264 FHD Benchmark เร็วแรงเยี่ยมระดับสุดยอดของซีพียูควอดคอร์ที่ 36.31 FPS

CINEBENCH R9.5

c95 MSI Z170A GAMING M9 ACK Motherboard Review

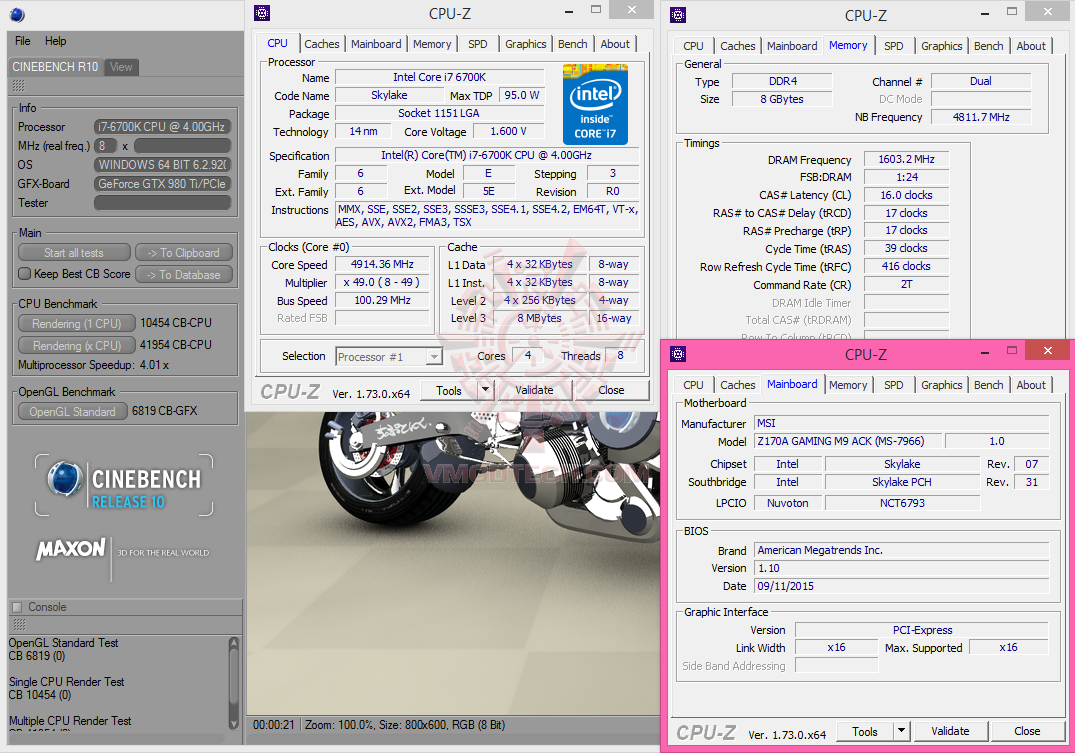

CINEBENCH R10

c10 MSI Z170A GAMING M9 ACK Motherboard Review

CINEBENCH R11.5

c115 MSI Z170A GAMING M9 ACK Motherboard Review

CINEBENCH R15

c15 MSI Z170A GAMING M9 ACK Motherboard Review

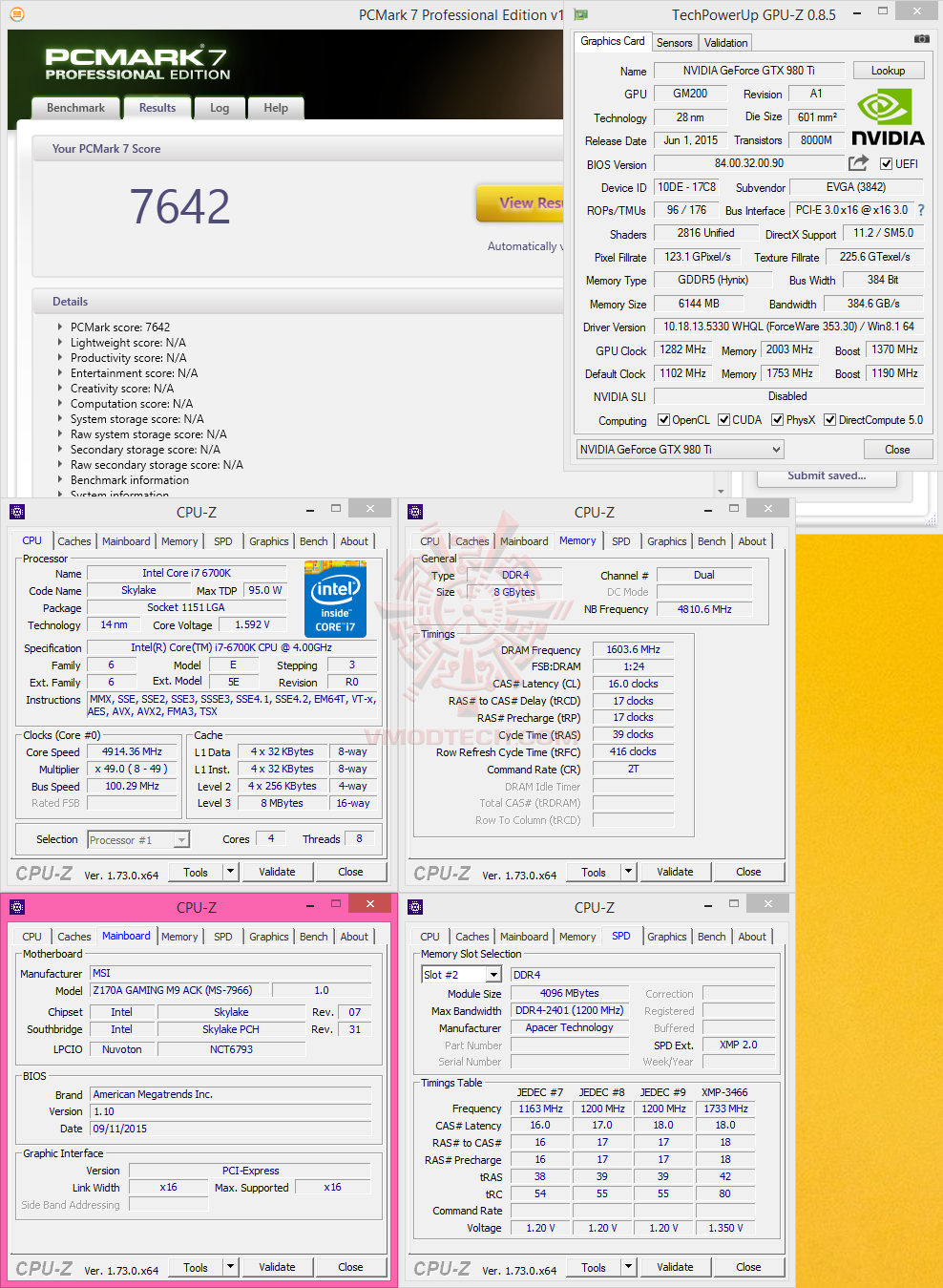

PCMark 7

pcm07 MSI Z170A GAMING M9 ACK Motherboard Review

แรงระเบิดเช่นเดิมครับ

————————————————–

AIDA64 Extreme Edition

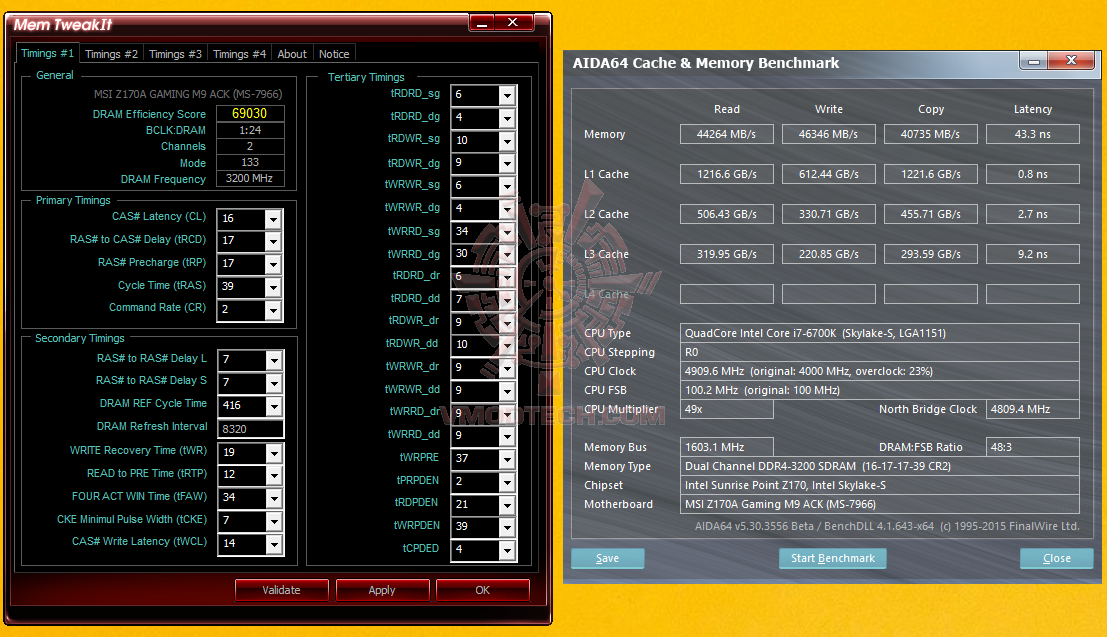

AIDA64 Cache & Memory Benchmark

e1 MSI Z170A GAMING M9 ACK Motherboard Review

CPU Queen

e2 MSI Z170A GAMING M9 ACK Motherboard Review

CPU PhotoWorxx

e3 MSI Z170A GAMING M9 ACK Motherboard Review

CPU ZLib

e4 MSI Z170A GAMING M9 ACK Motherboard Review

CPU AES

e5 MSI Z170A GAMING M9 ACK Motherboard Review

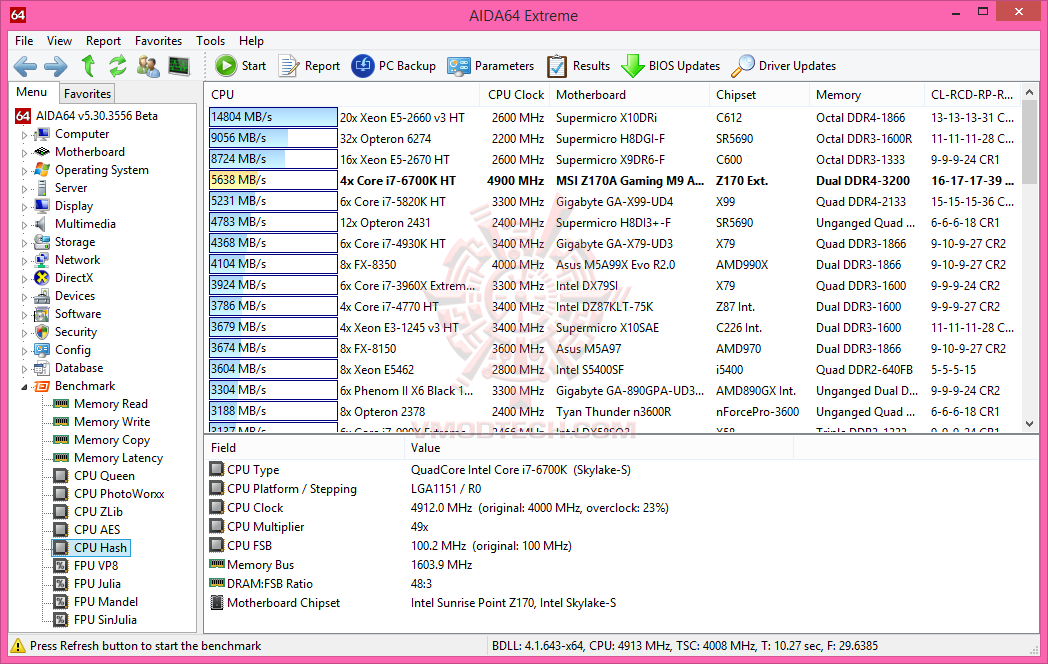

CPU Hash

e6 MSI Z170A GAMING M9 ACK Motherboard Review

FPU VP8

e7 MSI Z170A GAMING M9 ACK Motherboard Review

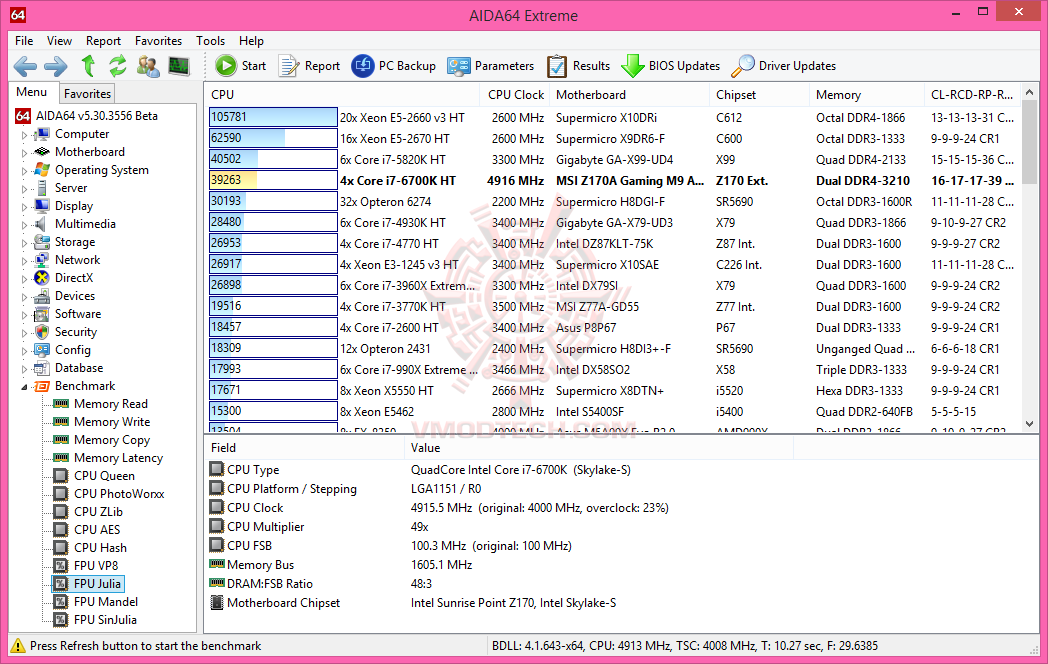

FPU Julia

e8 MSI Z170A GAMING M9 ACK Motherboard Review

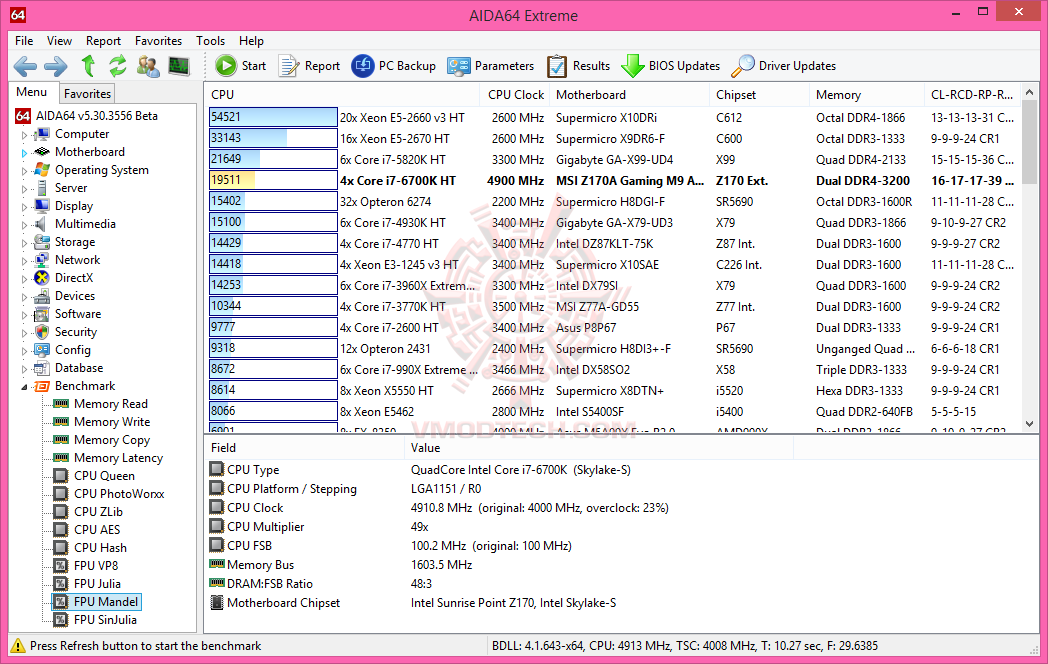

FPU Mandel

e9 MSI Z170A GAMING M9 ACK Motherboard Review

FPU SinJulia

e10 MSI Z170A GAMING M9 ACK Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 MSI Z170A GAMING M9 ACK Motherboard Review

3DMark 05

05 MSI Z170A GAMING M9 ACK Motherboard Review

3DMark05 แรงไส้แตกทะลุหกหมื่น!!!

3DMark 06

06 MSI Z170A GAMING M9 ACK Motherboard Review

3DMark Vantage

07 MSI Z170A GAMING M9 ACK Motherboard Review

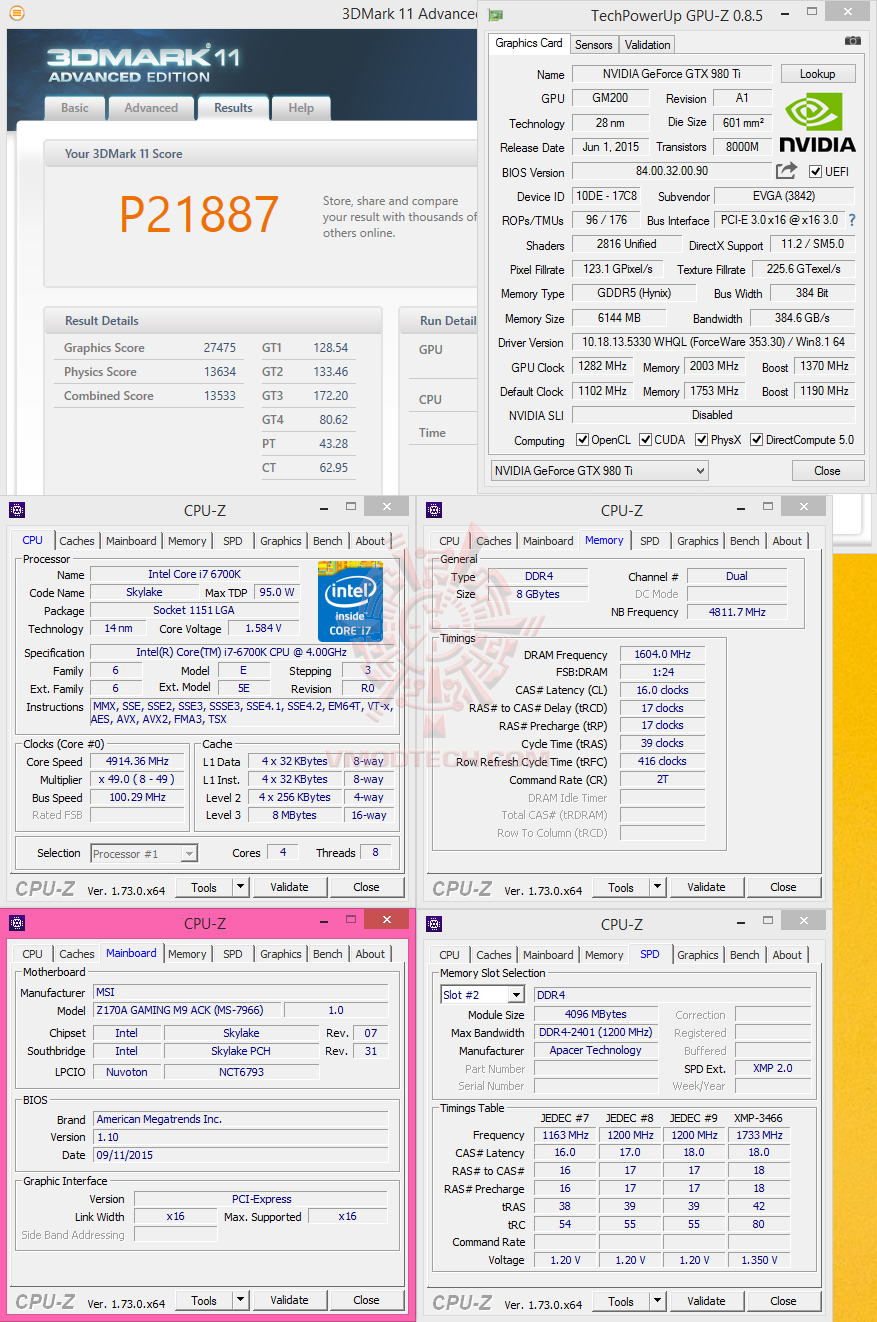

3DMark 11

11 MSI Z170A GAMING M9 ACK Motherboard Review

Validation link >>Click<<

Validation link >>Click<<

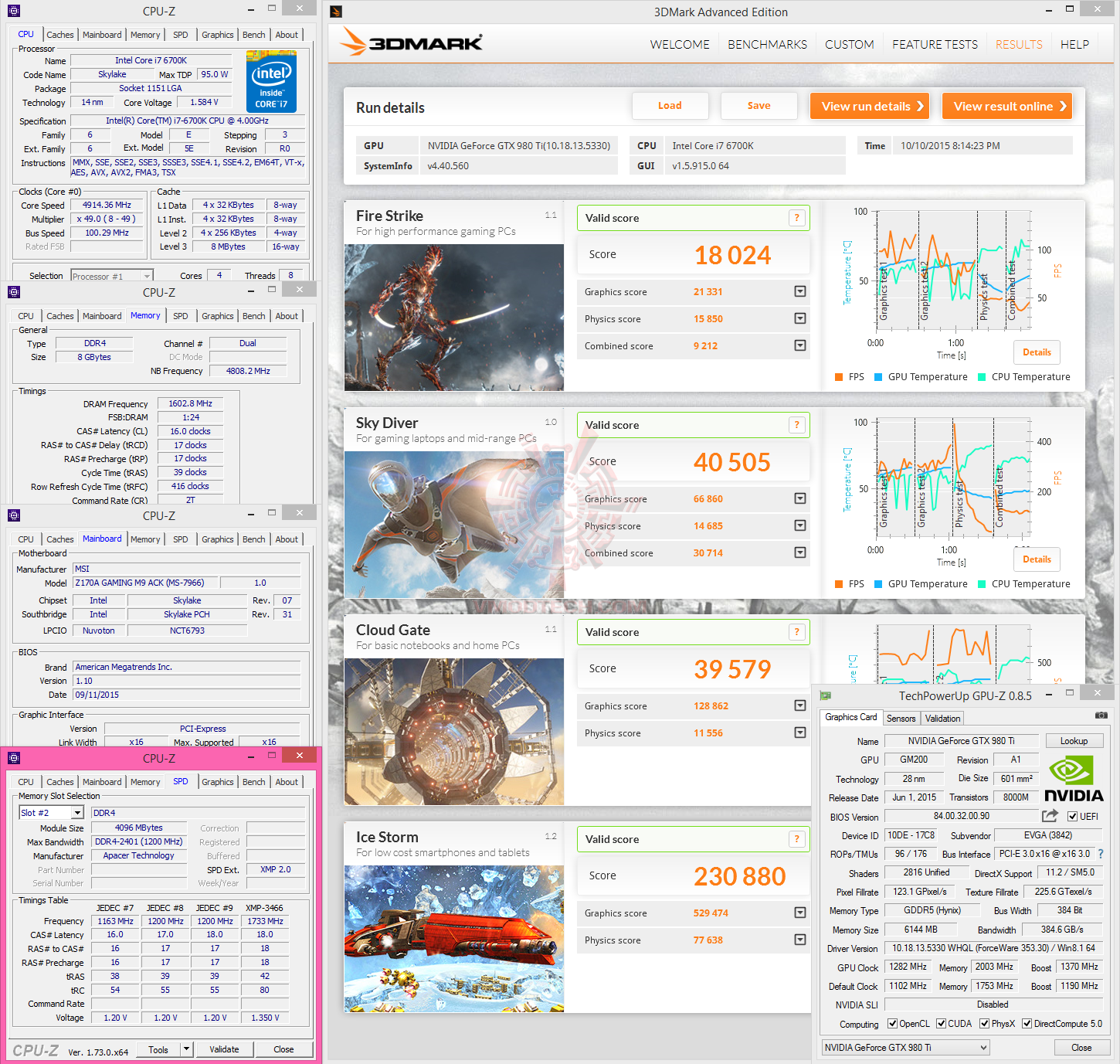

3DMark (2013)

13 MSI Z170A GAMING M9 ACK Motherboard Review

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set MSI Z170A GAMING M9 ACK Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 MSI Z170A GAMING M9 ACK Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.4 FPS

AquaMark3 HWBOT edition

15 MSI Z170A GAMING M9 ACK Motherboard Review

————————————————–

Conclusion

dsc 8915 MSI Z170A GAMING M9 ACK Motherboard Review

ก็มาถึงบทสรุปของการทดสอบของ MSI Z170A GAMING M9 ACK ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและการใช้งานทางด้านเกมส์และความบันเทิงที่ครอบคลุมได้อย่างดีเยี่ยม โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,914.36MHz Bclk 100.29MHz NB Freq. 4,814.1MHz DDR4 3,209.6MHz 16-17-17-39-2T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best MSI Z170A GAMING M9 ACK Motherboard Reviewvmod award innovation best MSI Z170A GAMING M9 ACK Motherboard Review

.
