MSI Z170A GAMING PRO CARBON REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 20/05/2016 23:11, 40,792 views / view in EnglishEN
«»
Share

msi z170a gaming pro carbon review MSI Z170A GAMING PRO CARBON REVIEW

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดเกมส์มิ่งทางฝั่ง Intel กันครับ ในแบรนด์ดังที่เรารู้จักกันดีอย่าง MSI ครับ โดยในวันนี้มากันในชื่อรุ่นเต็มๆว่า MSI Z170A GAMING PRO CARBON ซึ่งก็เป็นเมนบอร์ดใน GAMING SEIRES ของทาง MSI ครับ มากันในแนวโทนสีของคาร์บอนเคฟล่า (Carbon-Fiber) ที่อยู่ในรถแข่งที่ใช้คาร์บอนไฟเบอร์นั่นเองครับ สำหรับฟีเจอร์การทำงานนั้นแน่นอนครับว่าจัดเต็มสำหรับคอเกมส์เมอร์แน่นอนครับไม่ว่าจะเป็น GAMING LAN , Turbo M.2 32Gb/s , USB 3.1 Gen2 , Mystic Light , Audio Boost 3 , Game Boost ฯลฯ เรียกได้ว่าจัดเต็มตามสไตล์เมนบอร์ดเกมส์มิ่งของทาง MSI กันเลยทีเดียวครับ ส่วนสีสรรอีกอันที่ต้องพูดถึงก็คือแสงไฟ LED ที่มาในโหมด RGB อยู่ด้านหน้าตัวเมนบอร์ดซึ่งสามารถปรับการทำงานได้ตามต้องการครับ สำหรับวัสดุอุปกรณ์ต่างๆก็อยู่ในเกรดมาตรฐาน Military Class 5 ที่การันตีด้วยวัสดุเกรดเยี่ยมทั้งนั้นครับสำหรับเมนบอร์ดตัวนี้ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมในรีวิวกันได้เลยครับ

INTRODUCTION

spec MSI Z170A GAMING PRO CARBON REVIEW

ข้อมูลเพิ่มเติม คลิก

เราไปชมรูปร่างหน้าตาของ MSI Z170A GAMING PRO CARBON กันต่อเลยครับ

————————————————–

.

MSI Z170A GAMING PRO CARBON  Appearance

dsc 5598 MSI Z170A GAMING PRO CARBON REVIEW

มากันในกล่องสีดำบอกชื่อรุ่น MSI Z170A GAMING PRO CARBON  มีตราโลโก้รถแข่งที่เน้นความเป็นคาร์บอนเคฟล่านั่นเองครับ

dsc 5605 MSI Z170A GAMING PRO CARBON REVIEW

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc 5591 MSI Z170A GAMING PRO CARBON REVIEW

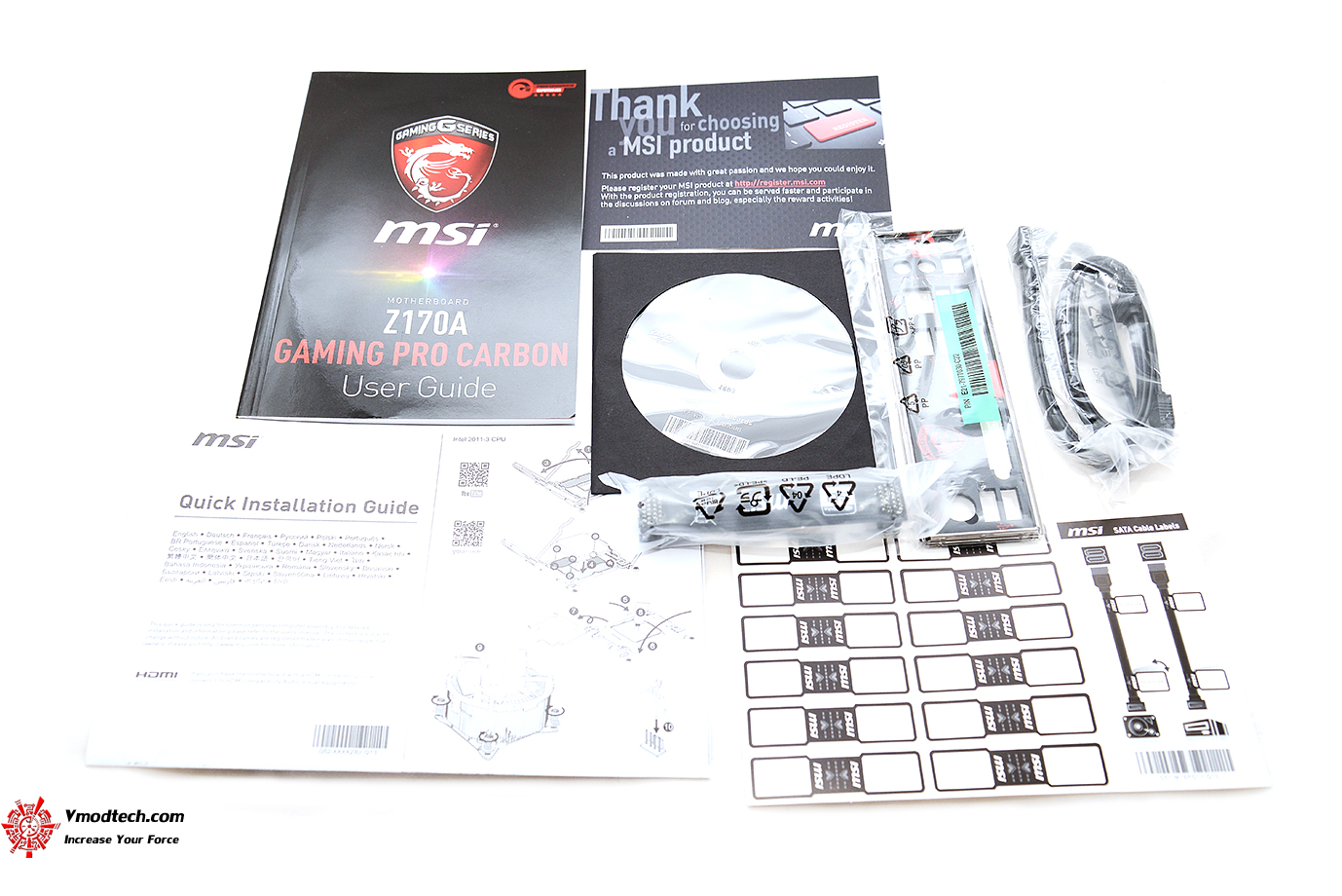

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุด และสติ๊กเกอร์ครับ

dsc 5528 MSI Z170A GAMING PRO CARBON REVIEW

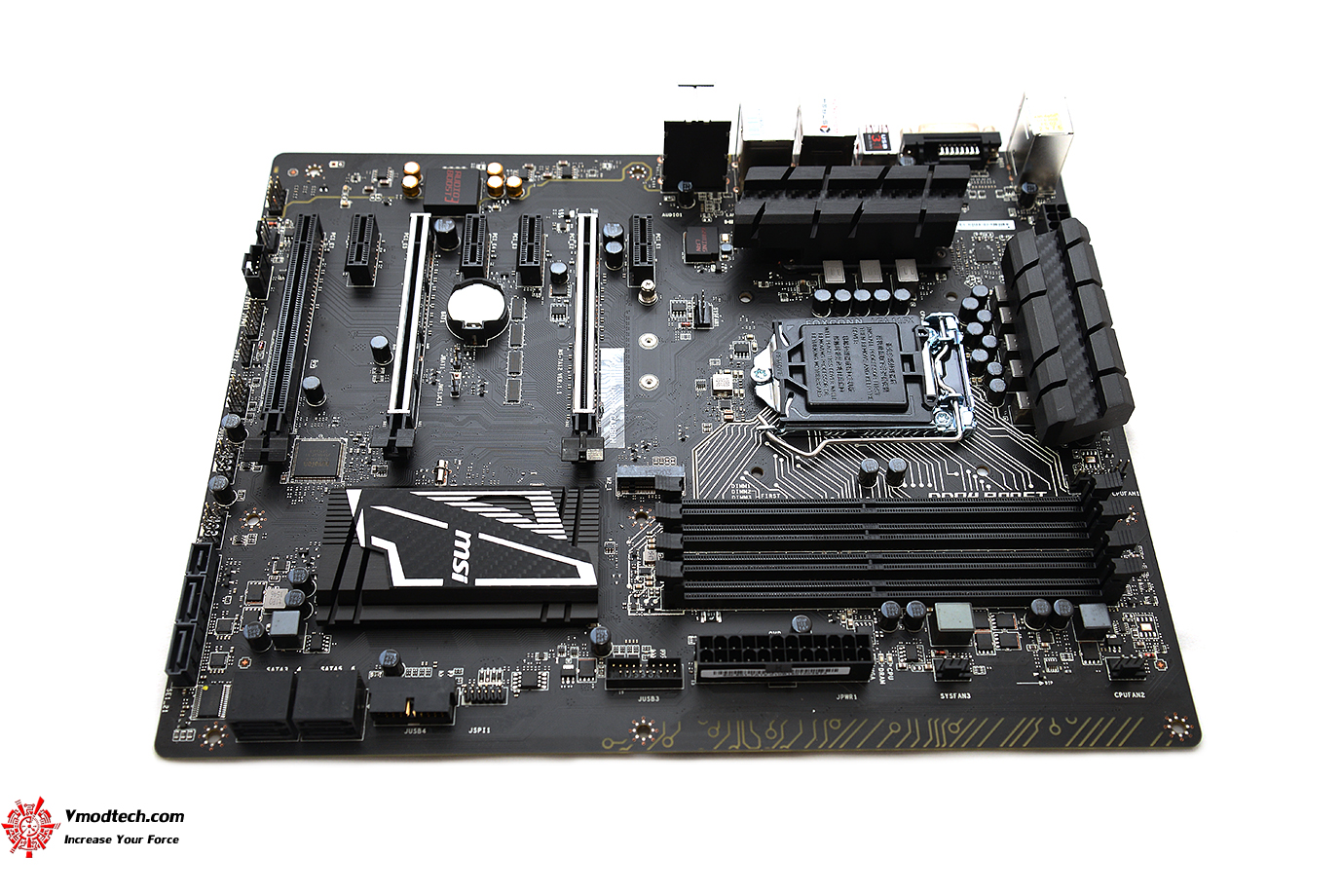

เมนบอร์ดสีดำสนิทครับแนวโทนสีเน้นเป็นแบบ carbon-fiber ครับ ส่วนฮีตซิงค์ชิบเซ็ตและเฟสไฟก็เป็นสีดำสนิทมีโลโก้สีขาวคาดครับ

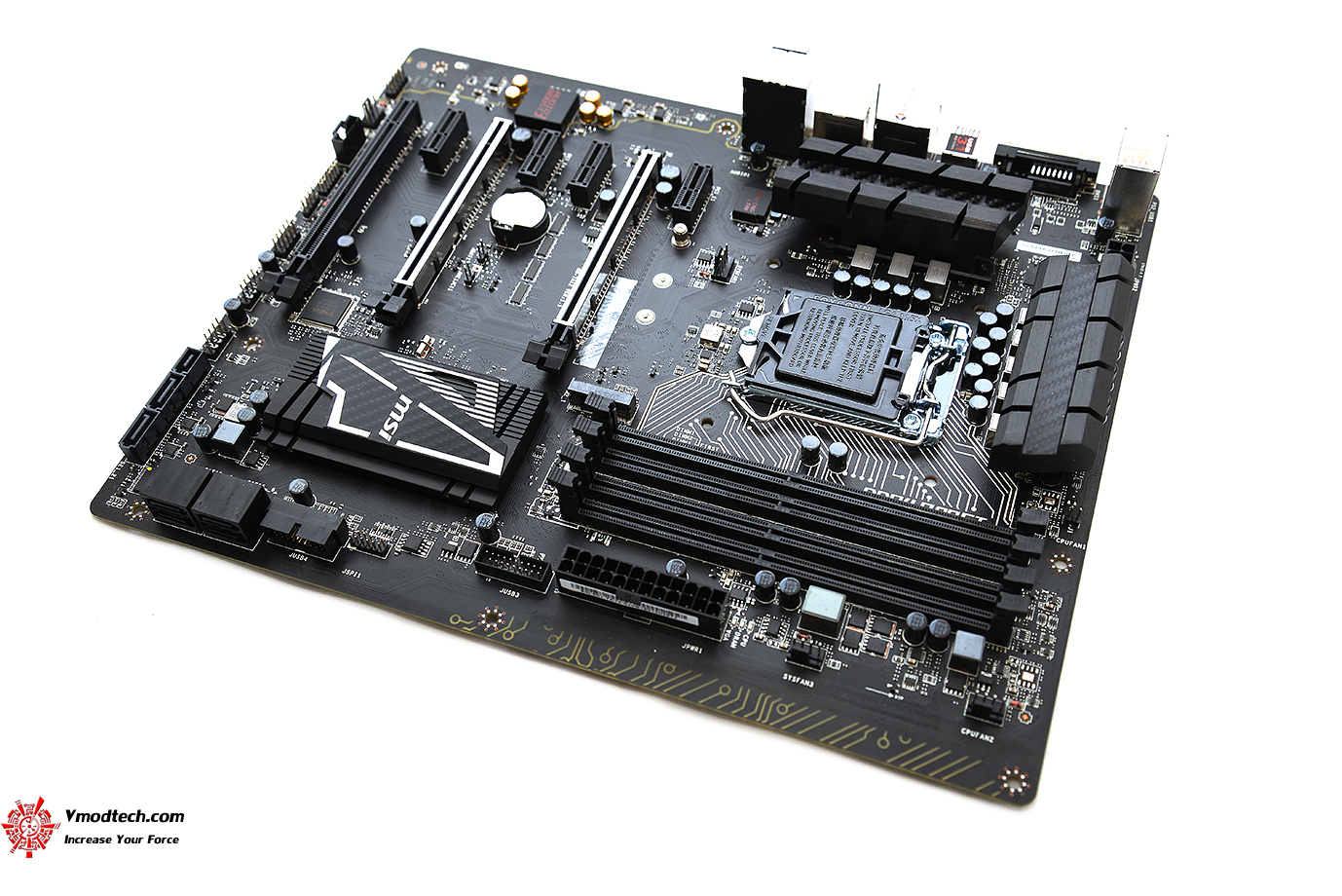

dsc 5533 MSI Z170A GAMING PRO CARBON REVIEW

ตัวเมนบอร์ดขนาด ATX Form Factor; 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ครับ

dsc 5536 MSI Z170A GAMING PRO CARBON REVIEW

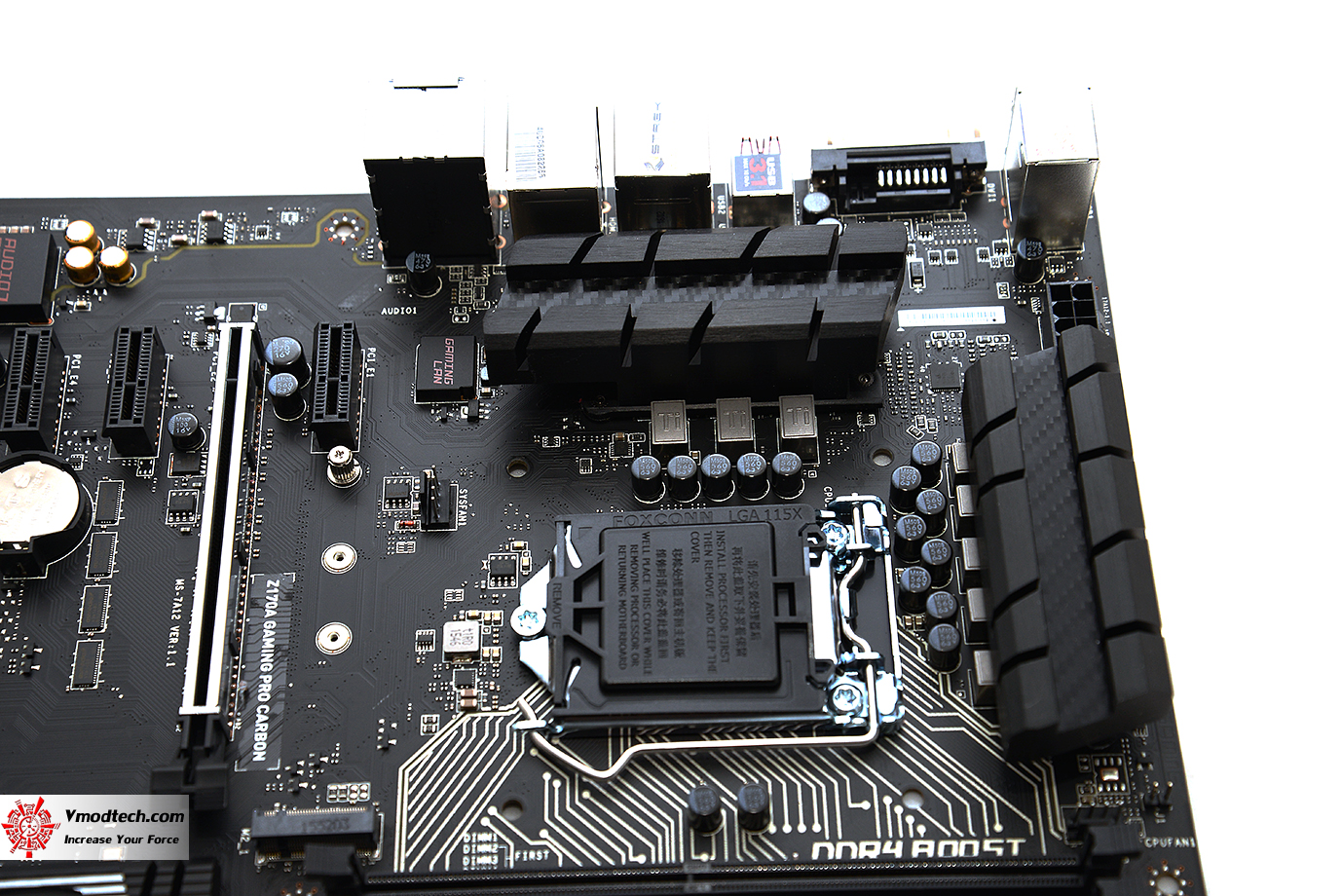

เฟสไฟมี ด้วยกัน 8 เฟสด้วยกันเป็นแบบ Titanium Choke (TI) ซึ่งออกแบบเน้นประสิทธิภาพทนอุณภูมิที่ร้อนได้ถึง 200องศาเซลเซียสกันเลยทีเดียวครับพร้อมทั้งออกแบบมารองรับการโอเวอร์คล๊อกโดยเฉพาะครับ ส่วนคาปาซิเตอร์ก็จัด DARK CAP อย่างดีไว้เช่นกันครับ อีกทั้งมีระบบ Overvoltage Protection ที่ช่วยป้องกันอันตรายจากการโอเวอร์คล๊อกให้อีกด้วยครับ ด้านบนมีฮีตซิงค์อลูมิเนียมสีดำ ซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู Supports 6th Gen Intel® Core™ i3/i5/i7 processors, and Intel® Pentium® and Celeron® processors for Socket LGA1151 ตามลำดับ

dsc 5541 MSI Z170A GAMING PRO CARBON REVIEW

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4x DDR4, Max. 64GB, 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz ความจุ 64GB ครับ

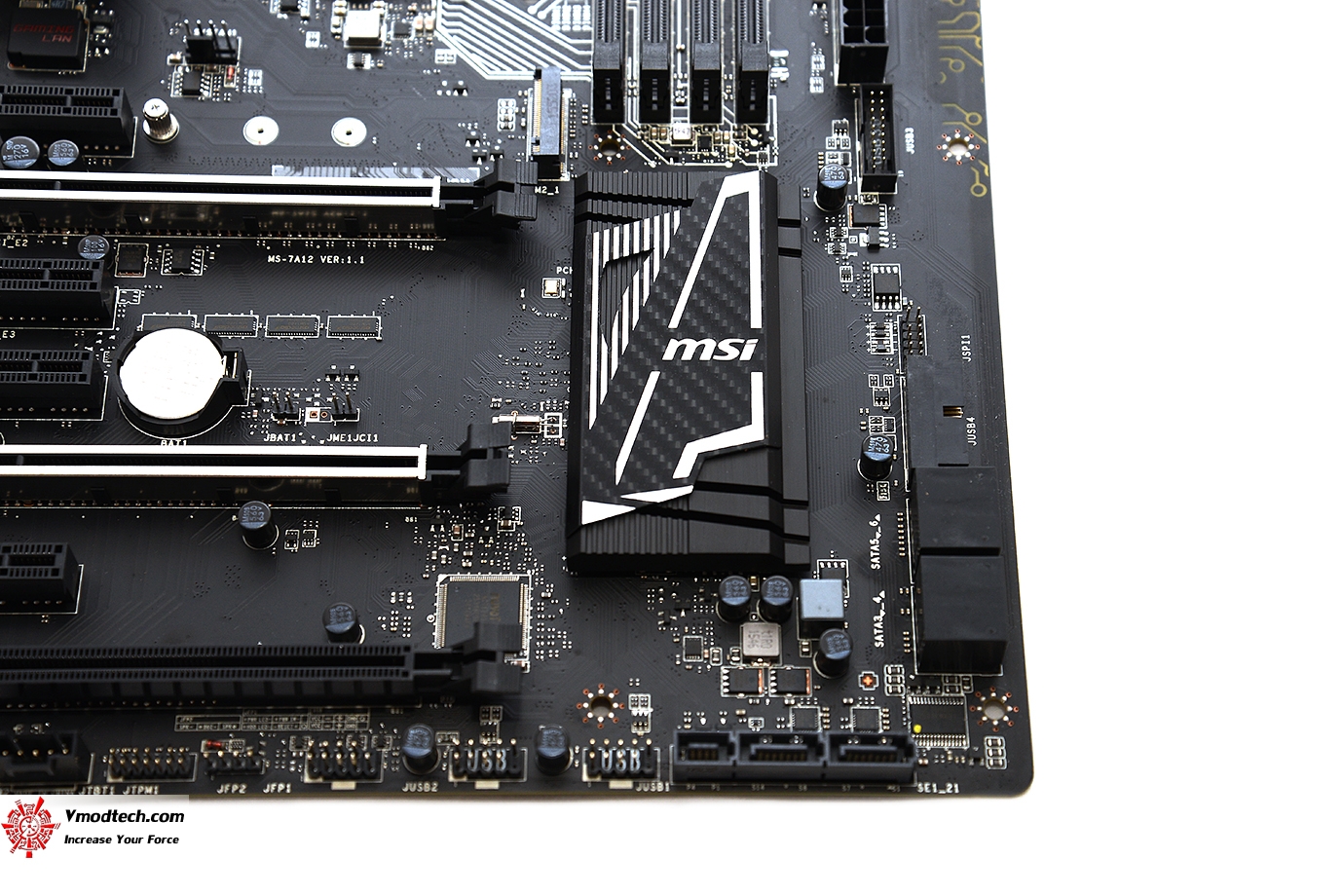

dsc 5549 MSI Z170A GAMING PRO CARBON REVIEW

ฮีตซิงค์ชิบเซ็ต Intel® Z170 Chipset สีดำมีโลโก้ MSI ลายสีขาวพร้อมทั้งลายคาร์บอนเคฟล่าครับ ดูสวยงามตามสไตล์รถแข่งเลยครับ

dsc 5557 MSI Z170A GAMING PRO CARBON REVIEW

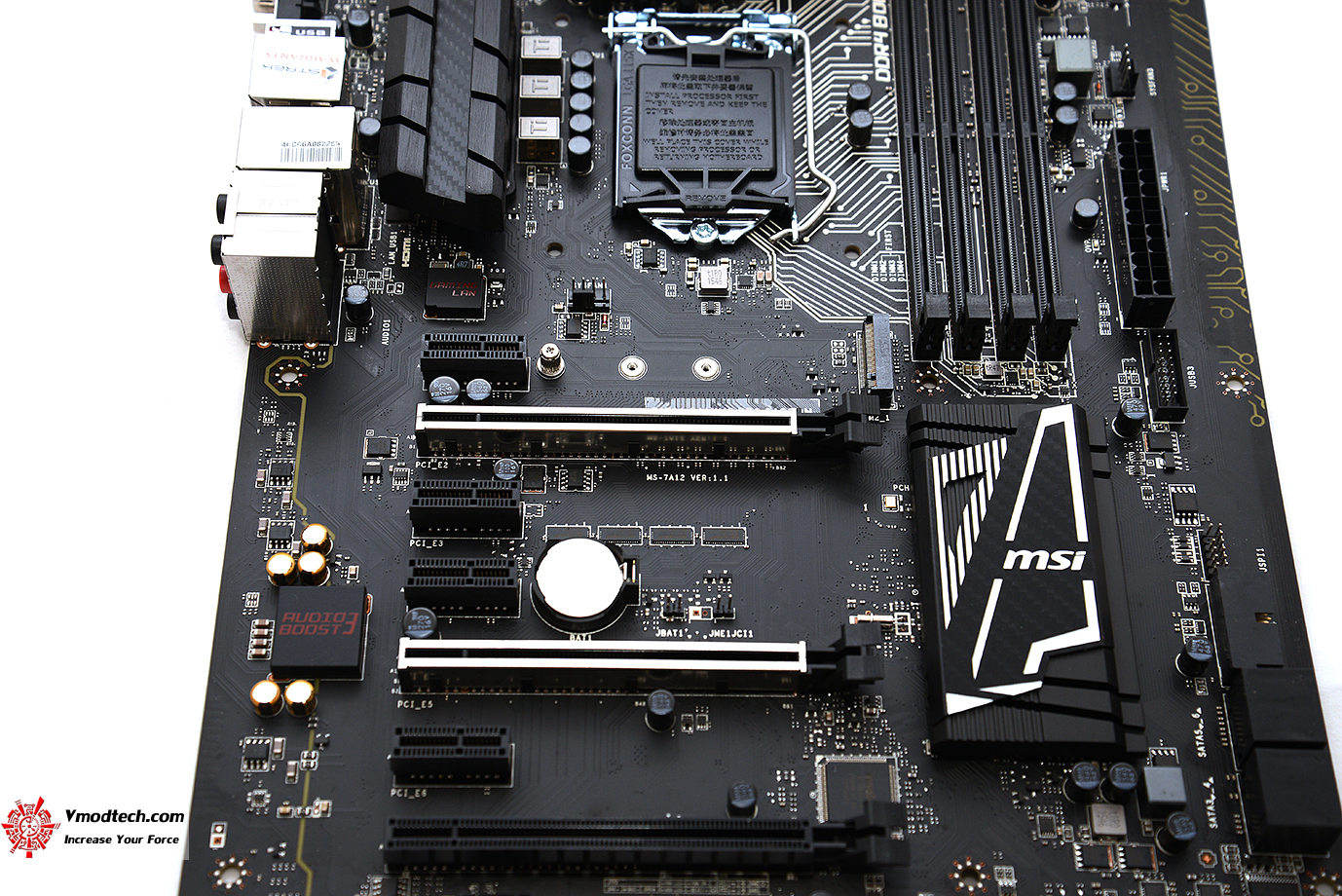

สล๊อต ต่างๆ มี 23 x PCIe 3.0 x16 slots (support x16/x0/x4 or x8/x8/x4 modes) , 4 x PCIe 3.0 x1 slots ให้กันมาใช้ได้ครับ

dsc 5570 MSI Z170A GAMING PRO CARBON REVIEW

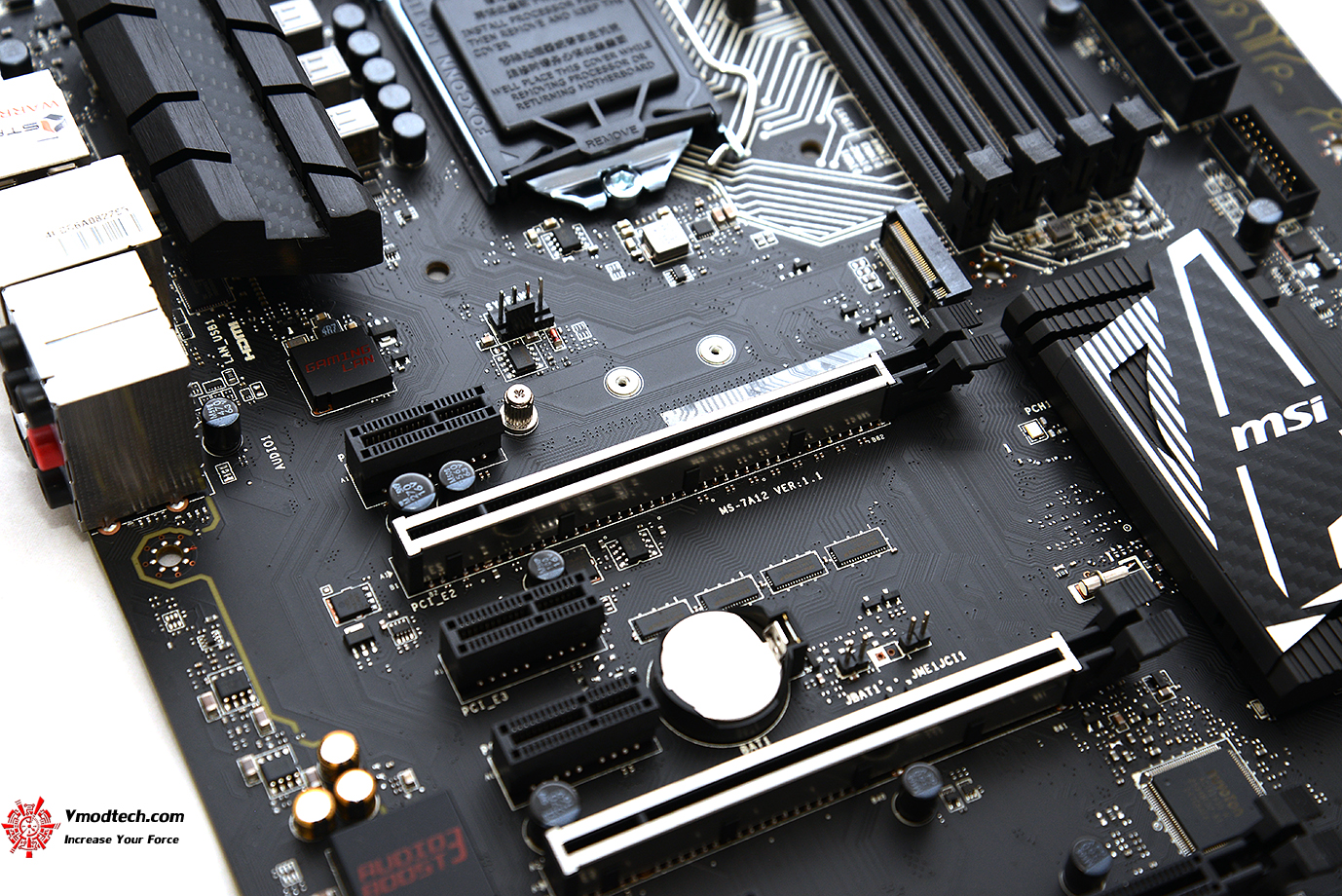

สล๊อต PCIe ที่มาพร้อมความทนทานครับเพราะทำจากโลหะทั้งสองสล๊อตป้องกันอันตรายจากสล๊อตหักหรืองอได้เป็นอย่างดีครับ ด้านบนก็เป็นชิบ GAMING LAN ควบคุมการทำงานของ LAN ให้ลื่นไหลสำหรับเกมส์เมอร์แบบเต็มๆครับ

dsc 5573 MSI Z170A GAMING PRO CARBON REVIEW

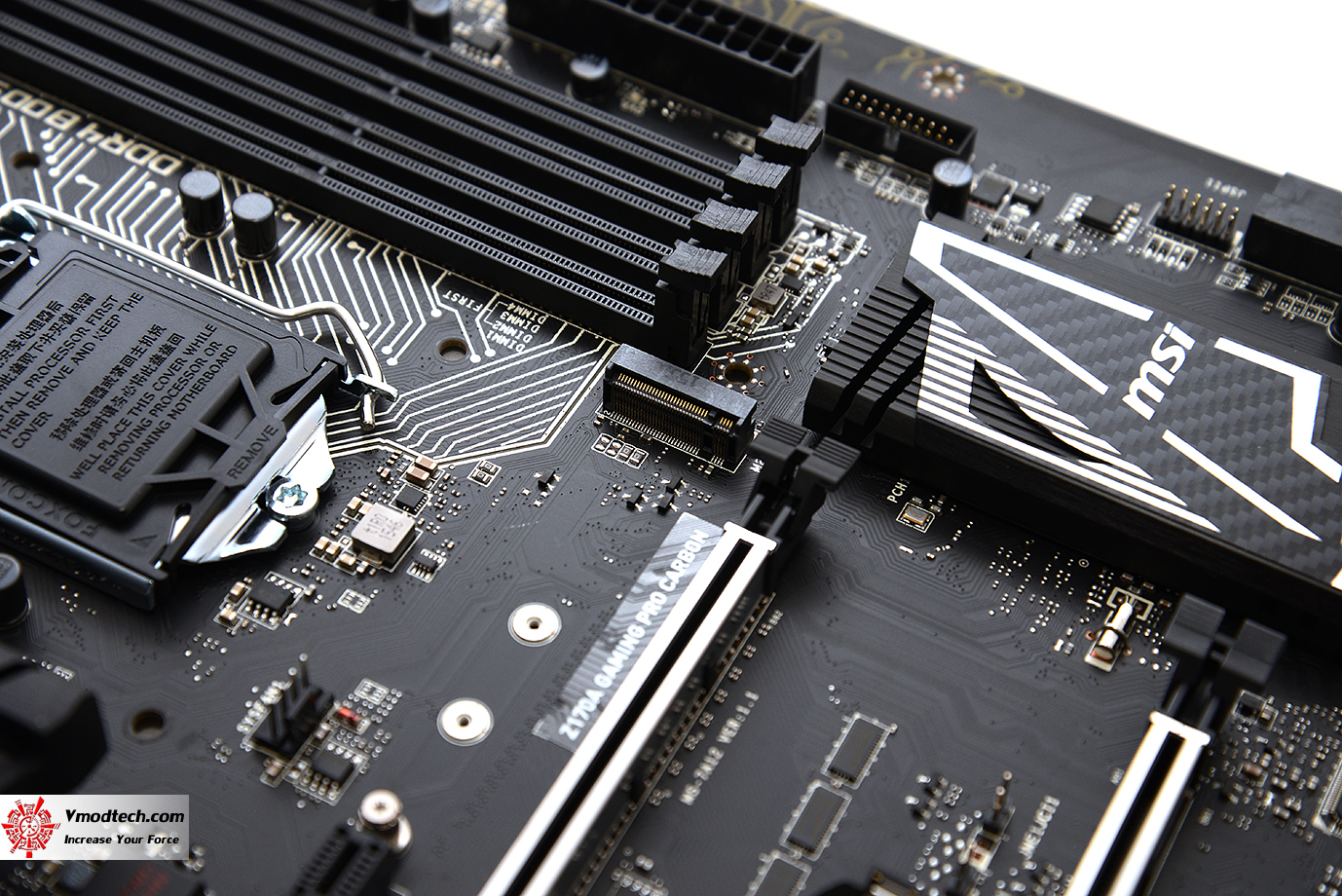

ช่อง M.2 SSD devices ก็มีมาให้ 1ช่องครับ

dsc 5545 MSI Z170A GAMING PRO CARBON REVIEW

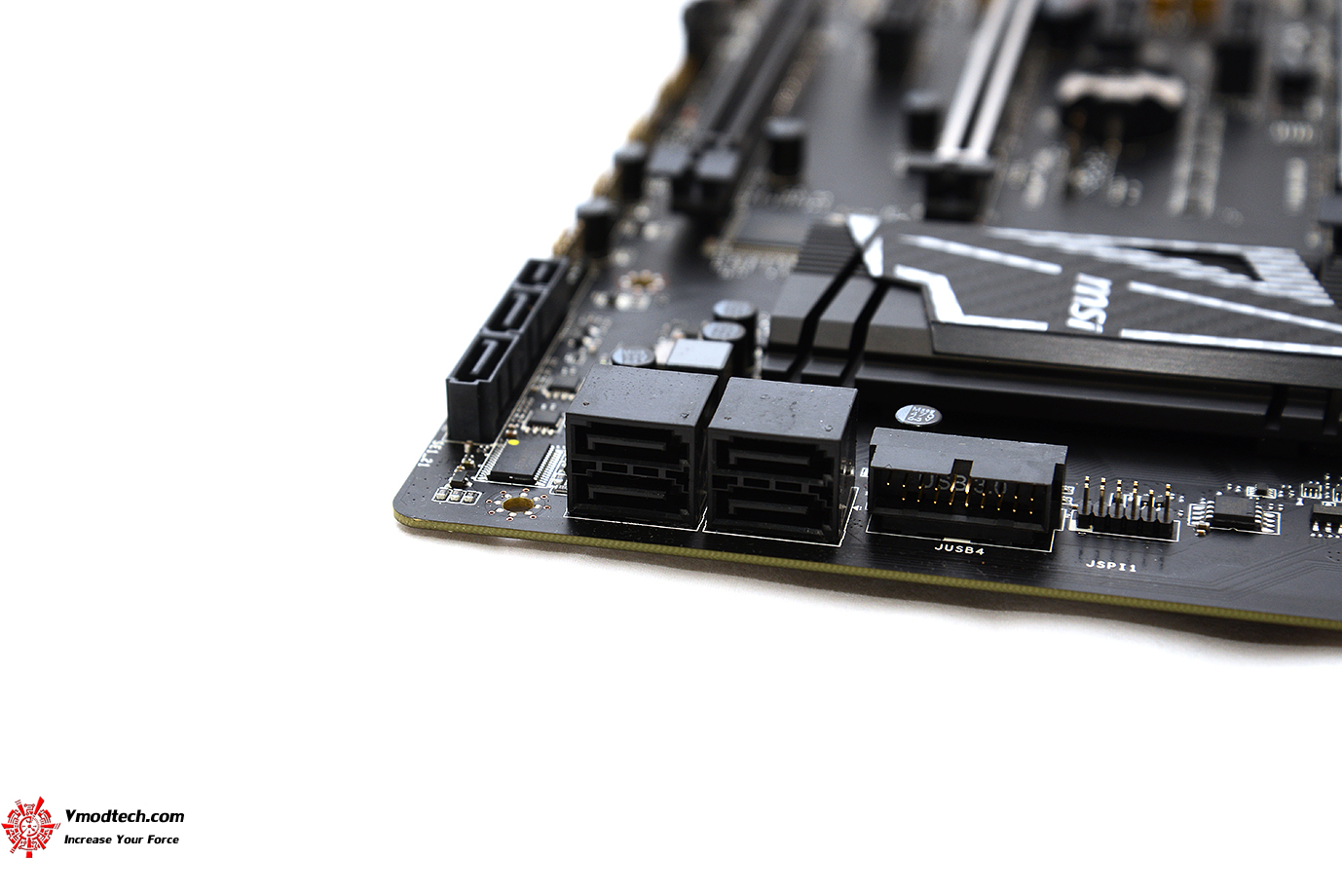

ช่อง SATA ประกอบด้วย 6x SATA 6Gb/s ports ให้กันมา 6ช่อง SATA ครับ และ 1 x SATAe port ครับ

dsc 5566 MSI Z170A GAMING PRO CARBON REVIEW

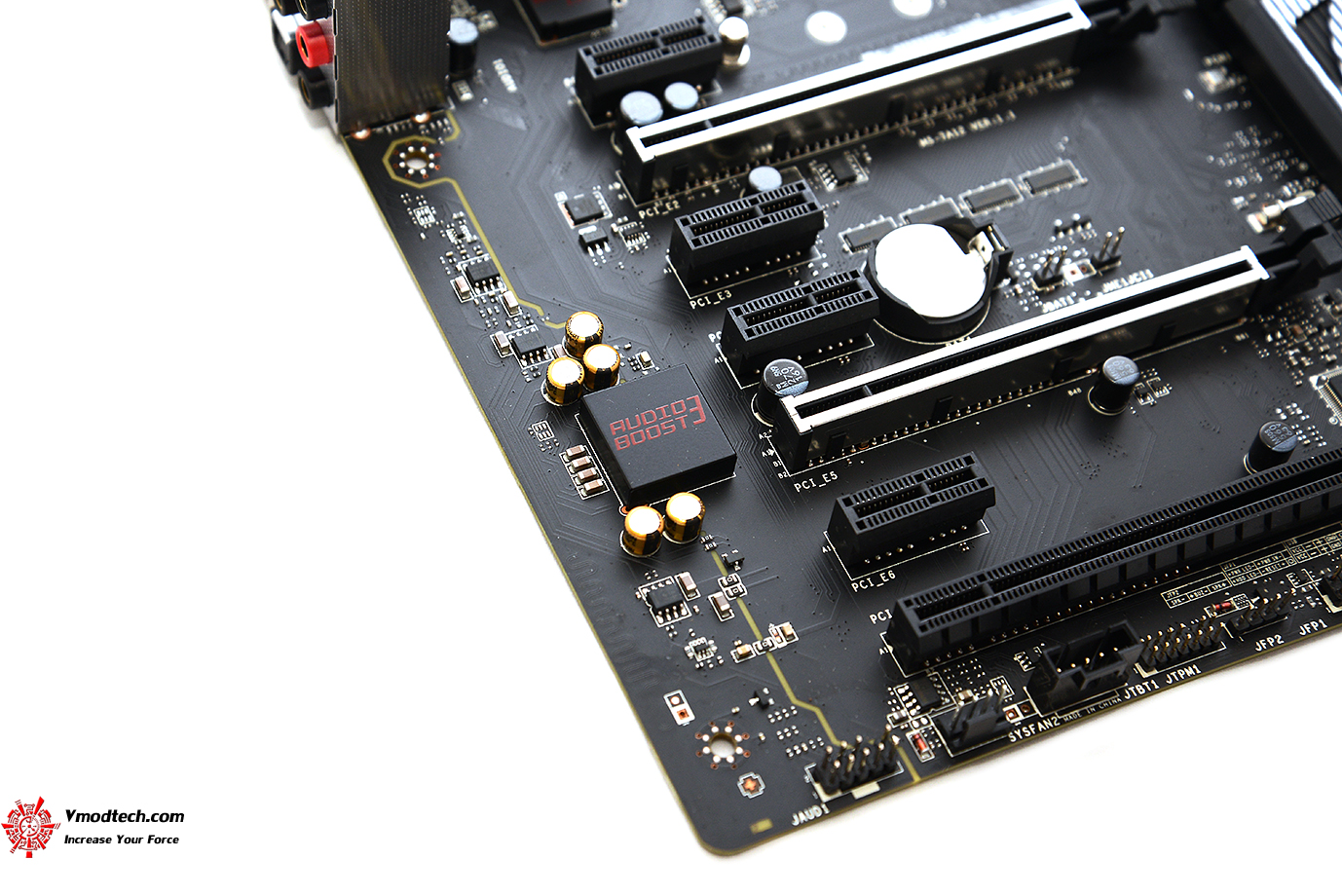

ระบบเสียง จัดเต็มด้วย Realtek® ALC1150 Codec จัดเต็มด้วยระบบ Audio Boost 3 จัดเต็มสำหรับเกมส์เมอร์พร้อมทั้งเทคโนโลยี Nahimic Audio Enhancer ที่ทำให้เสียงนั้นสมจริงแบบสุดๆครับ

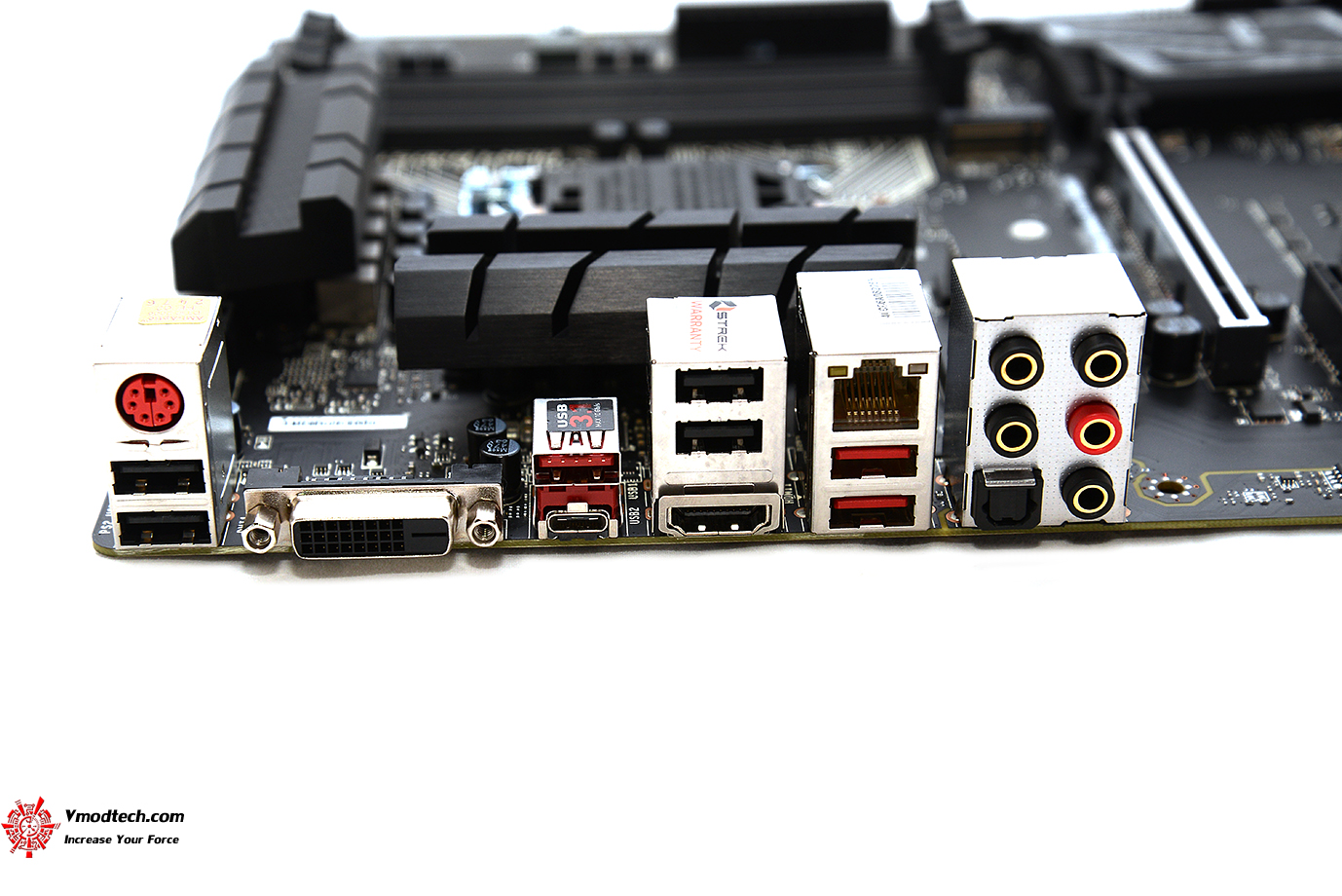

dsc 5578 MSI Z170A GAMING PRO CARBON REVIEW

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย  1 x PS/2 keyboard/ mouse port , 4 x USB 2.0 ports ,  1 x DVI-D port ,  2 x USB 3.1 Gen1 ports  , 1 x USB 3.1 Gen2 port , 1 x USB 3.1 Gen2 Type-C port , 1 x HDMI™ port , 1 x LAN (RJ45) port , 1 x Optical S/PDIF OUT connector , 5 x OFC audio jacks

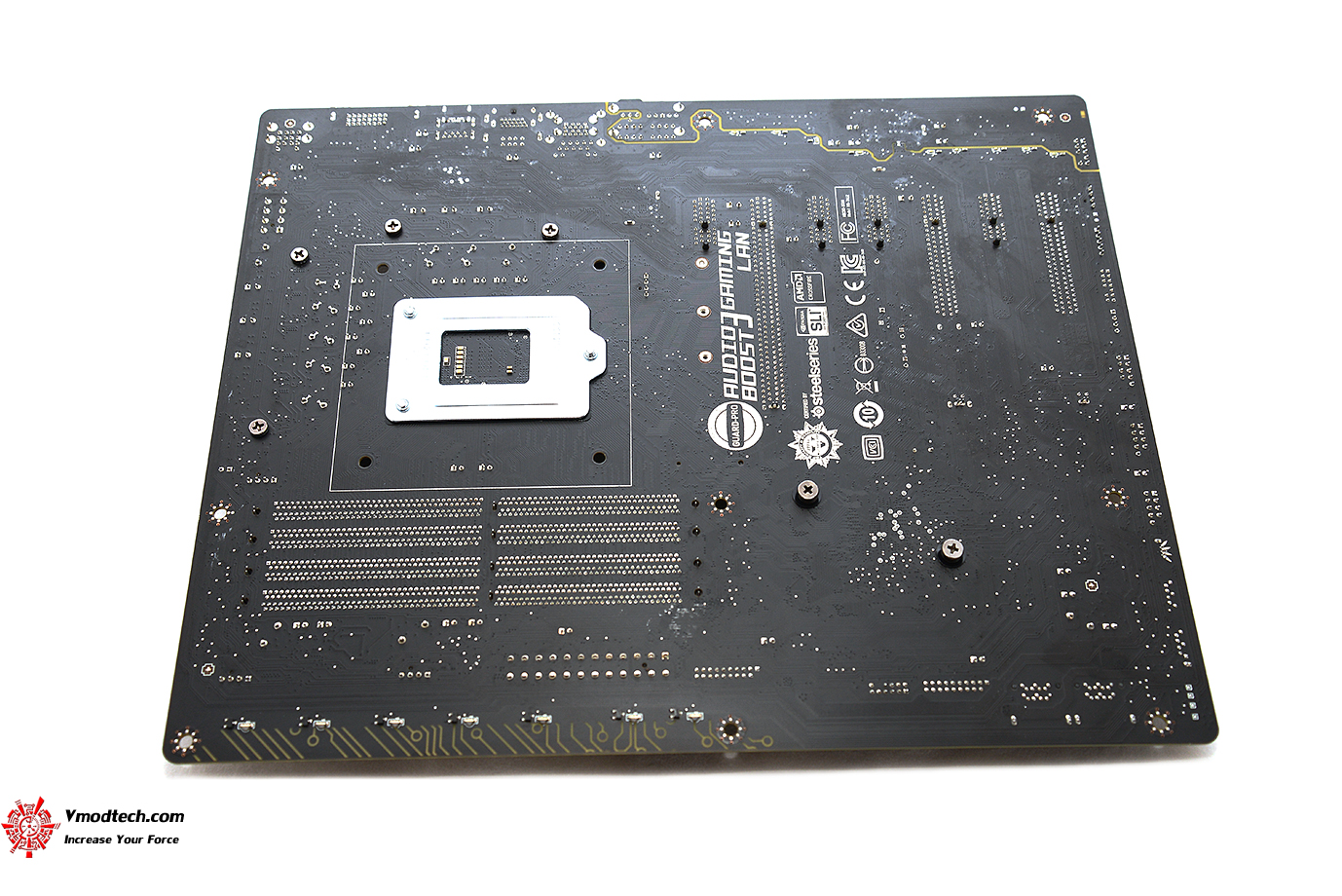

dsc 5586 MSI Z170A GAMING PRO CARBON REVIEW

PCB ด้านหลังสีดำสนิทครับ โดยด้านหลังจะมีไฟ LED แบบ RGB ให้เราใช้ซอฟแวร์ Mystic Light ปรับแต่งได้ตามต้องการครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel Core i5 6600K
.Thermal Grease GC-Extreme thermal compound
.Motherboard . MSI Z170A GAMING PRO CARBON
.Memory ..Avexir blitz ddr4 3200Mhz
.Graphic Card . AMD RADEON R9 290,
.Harddisk ..OCZ VECTOR 150 , Plextor PRO SSD 256
.CPU Cooler ..Water Cooling
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Core i5 6600K ตัวล่าสุดครับ

dsc 5512 MSI Z170A GAMING PRO CARBON REVIEW

dsc 5527 MSI Z170A GAMING PRO CARBON REVIEW

ไฟด้านหน้าตัวเมนบอร์ดสามารถปรับแต่งสีสรรโดยซอฟแวร์ Mystic Light ได้แบบ RGB ตามต้องการเลยครับ ใครชอบเมนบอร์ดสีสรร LED สวยงามนี่ใช่เลยครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

CPU-Z

cpuid MSI Z170A GAMING PRO CARBON REVIEW

cpuid2 MSI Z170A GAMING PRO CARBON REVIEW

cpuid3 MSI Z170A GAMING PRO CARBON REVIEW


ซีพียู วันนี้ใช้ Intel Core i5 6600K ในการทดสอบครับ โดยโอเวอร์คล๊อกใช้งานกันแบบเบาๆที่ความเร็ว 4.6Ghz Uncore 4.6Ghz บัสแรม 3400Mhz Vcore 1.36v ใช้งานได้จริงอย่างมีเสถียรภาพครับ ถือได้ว่าไม่ใช่มีแต่สวยงามอย่างเดียวครับประสิทธิภาพในการโอเวอร์คล๊อกก็ทำได้ดีไม่แพ้กันเลยทีเดียว

GPU-Z

gpuz MSI Z170A GAMING PRO CARBON REVIEW

กราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ในการทดสอบครับ


รายละเอียดจาก AIDA64

mb MSI Z170A GAMING PRO CARBON REVIEW

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

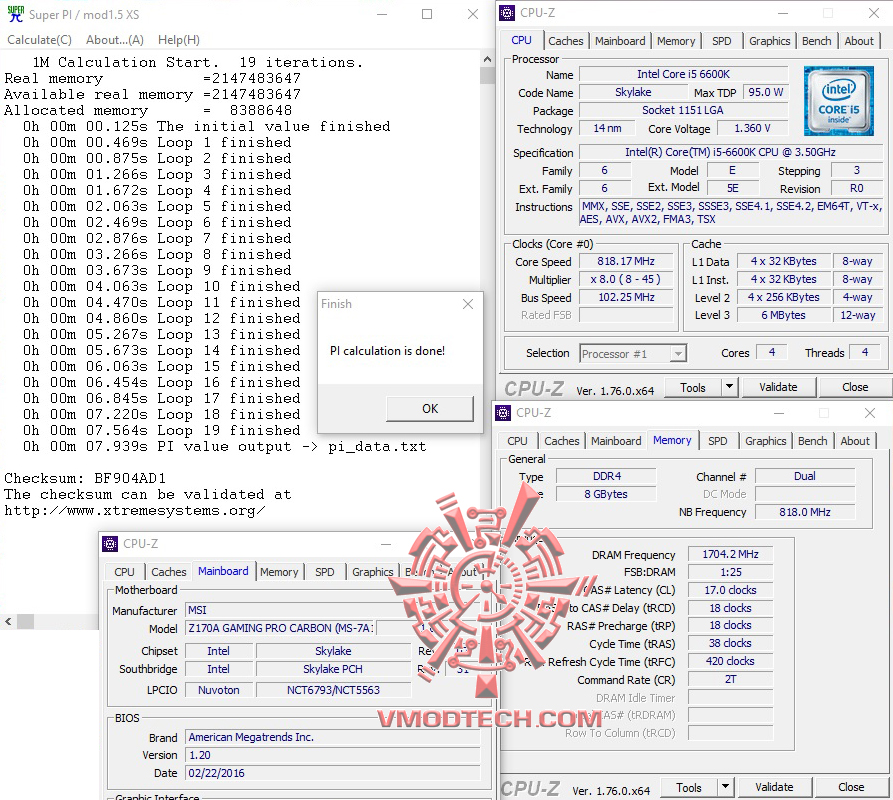

SuperPI 1M 1Thread

superpi 1mb MSI Z170A GAMING PRO CARBON REVIEW

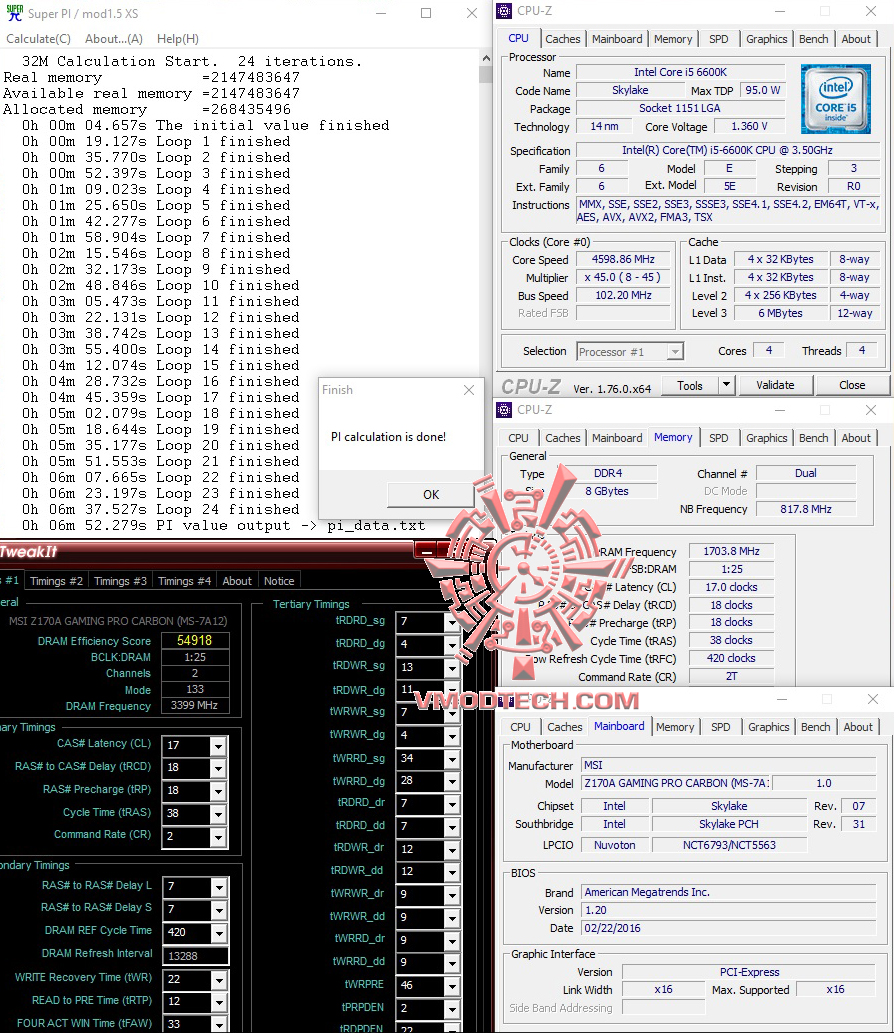

SuperPI 32M 1Thread

superpi32 MSI Z170A GAMING PRO CARBON REVIEW

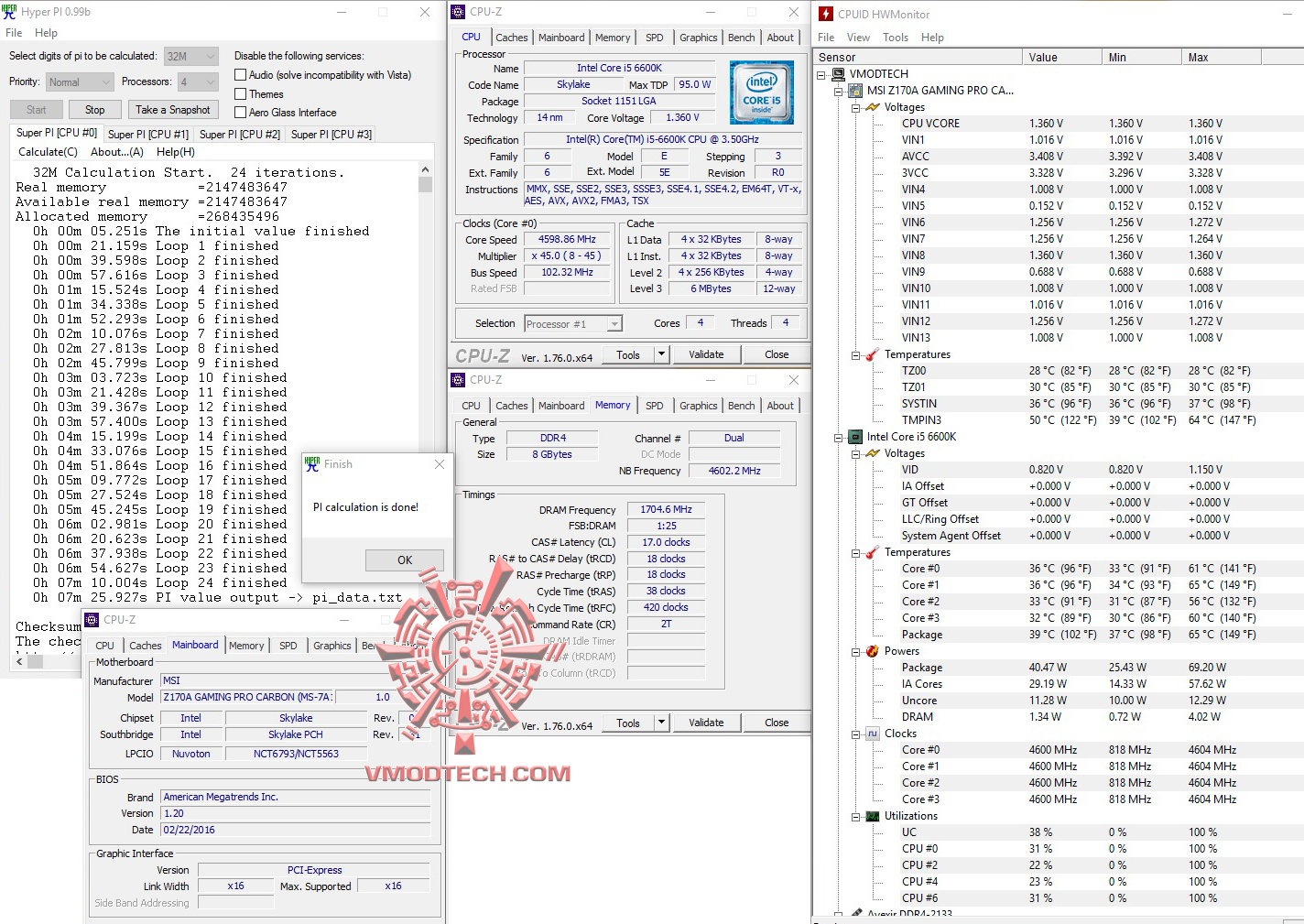

HyperPI 32M 4Thread

hyperpi32 MSI Z170A GAMING PRO CARBON REVIEW

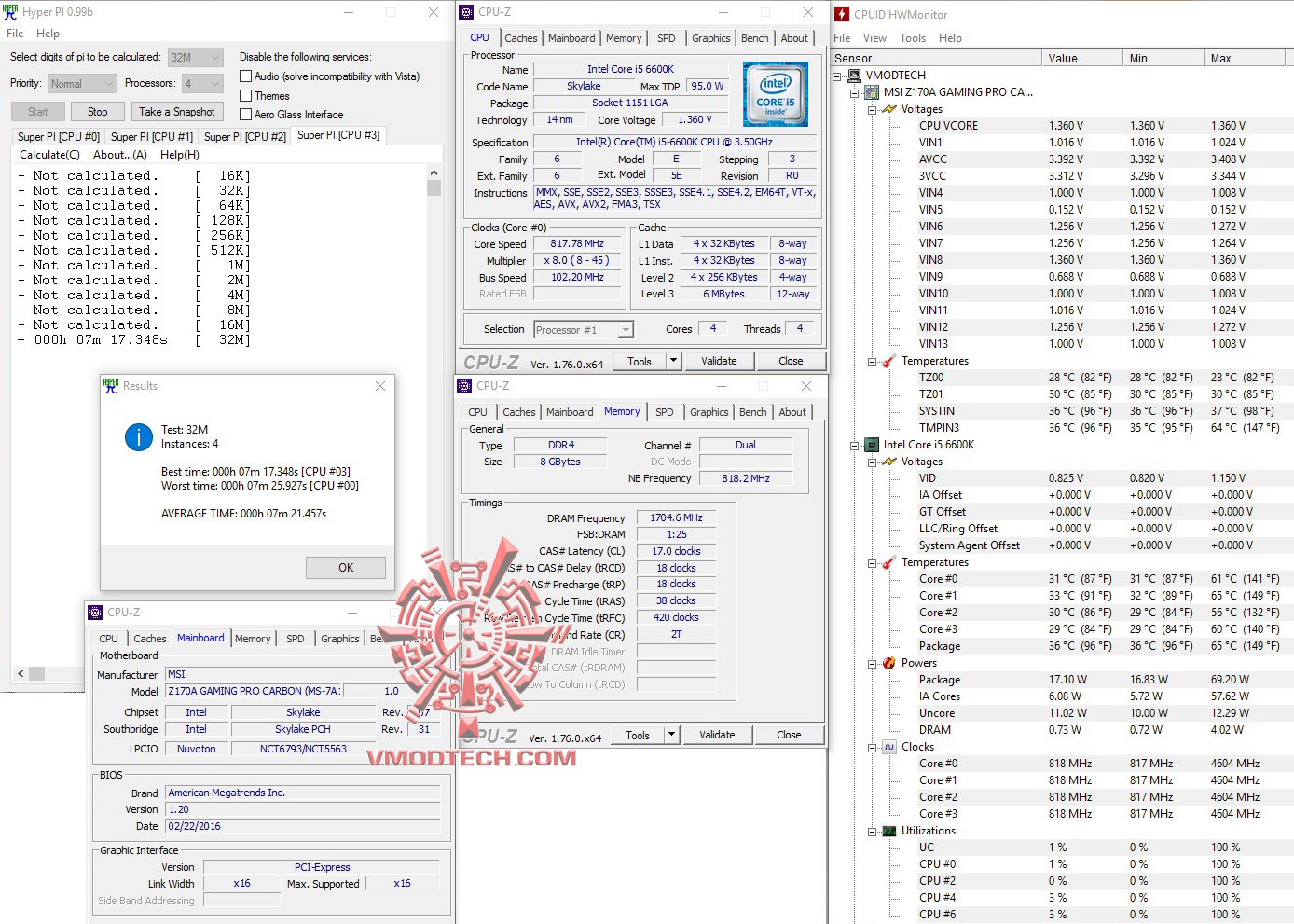

hyperpi32 all MSI Z170A GAMING PRO CARBON REVIEW

hyperpi all core MSI Z170A GAMING PRO CARBON REVIEW

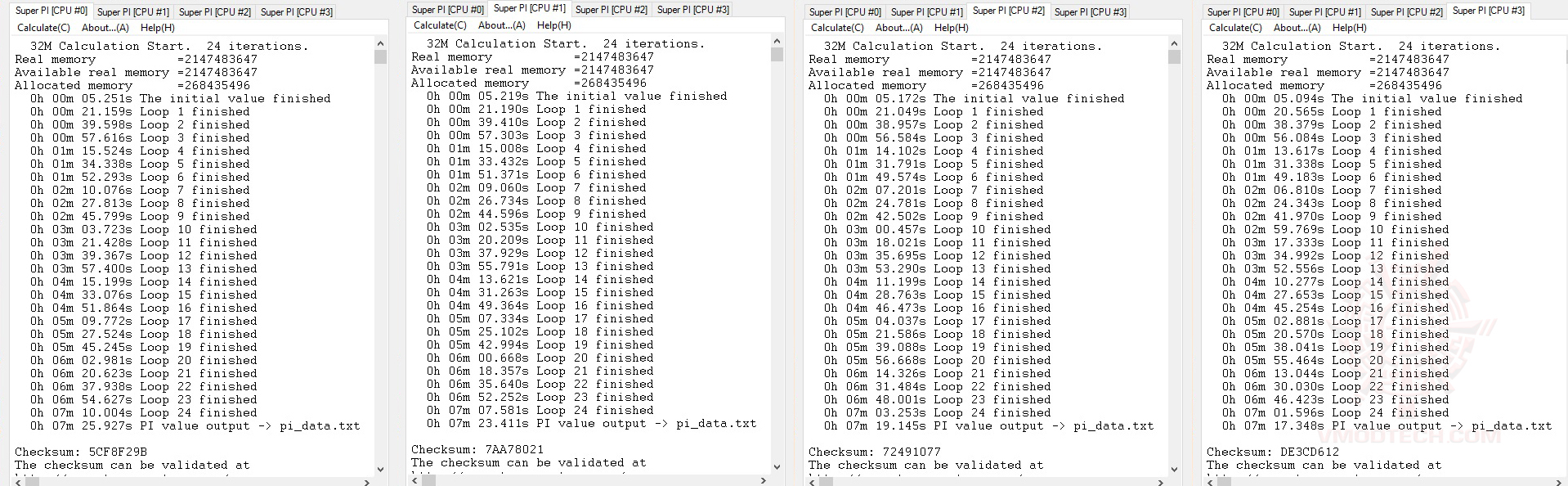

สำหรับชุด ทดสอบ SuperPI1MB จบไปที่ 7.939นาที , 32MB จบไป 6นาที 52.279 วินาที  ส่วน HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 7 นาทีกว่าๆ ทั้ง 4เทรด ทำได้ดีมากครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

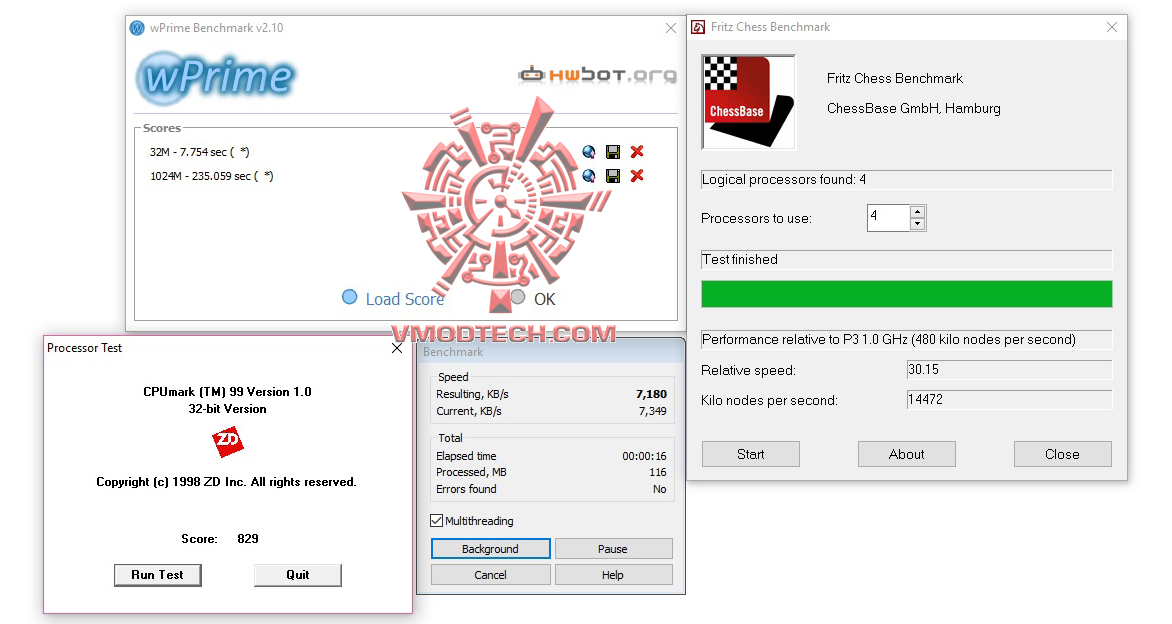

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all MSI Z170A GAMING PRO CARBON REVIEW

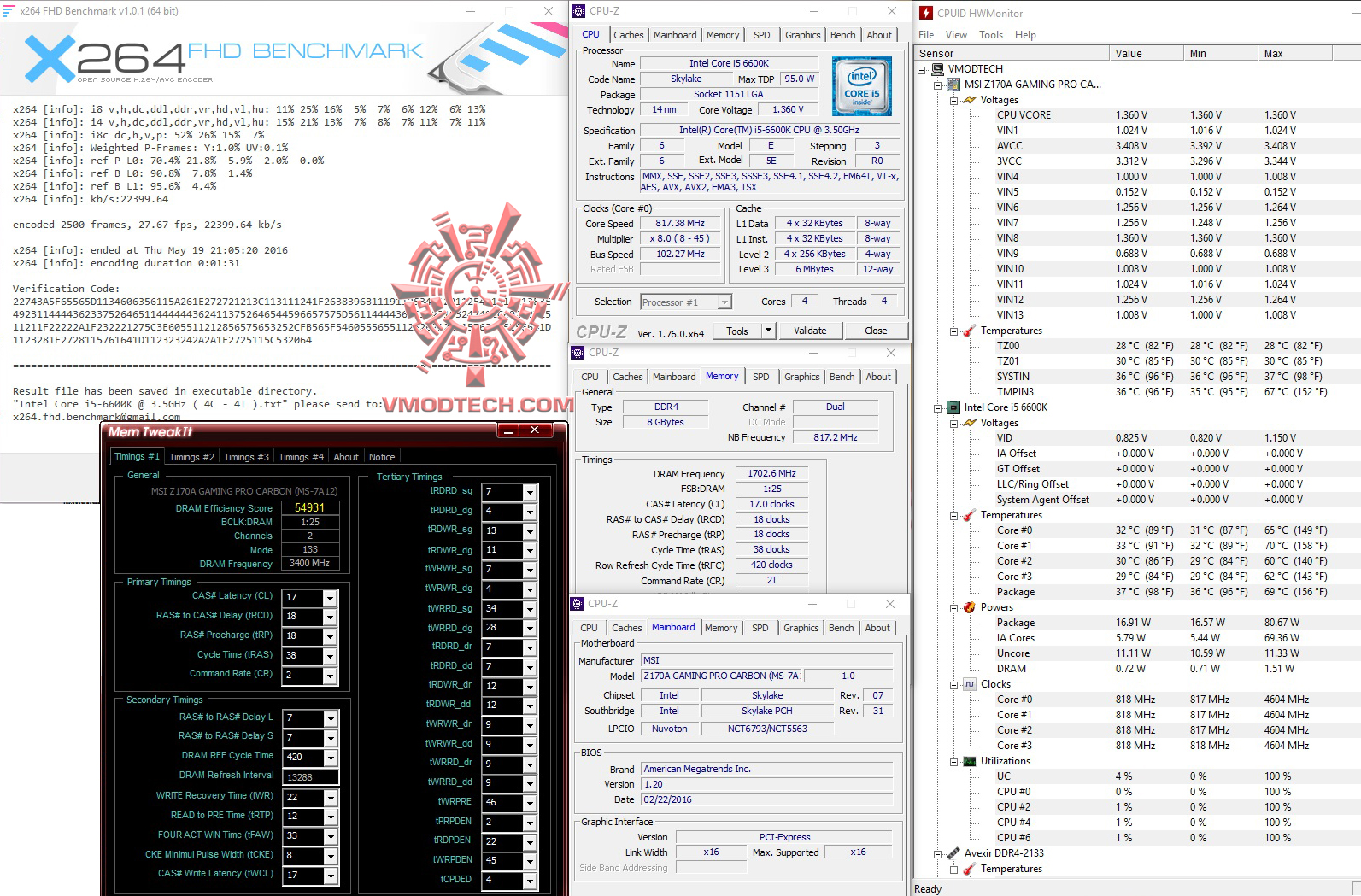

X264 FHD

x264 2 MSI Z170A GAMING PRO CARBON REVIEW

x264 MSI Z170A GAMING PRO CARBON REVIEW


ผลทดสอบ โดยรวม X264 กดกันไป 27.67FPS ส่วน Fritz Chess อยู่ที่ 30.15และ Winrar อยู่ที่ 7180KB/s แรงเยี่ยมเลยครับ

AIDA64 Extreme

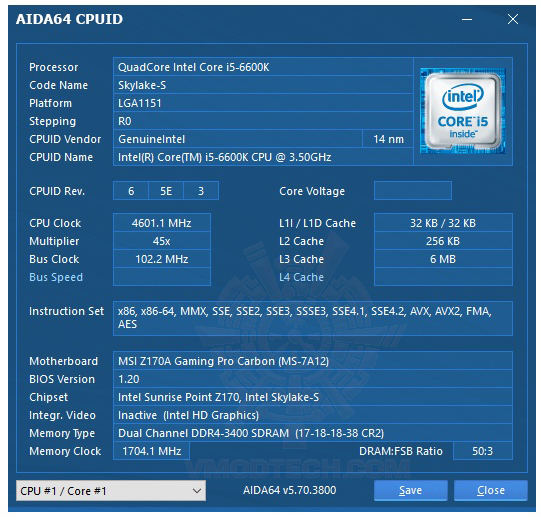

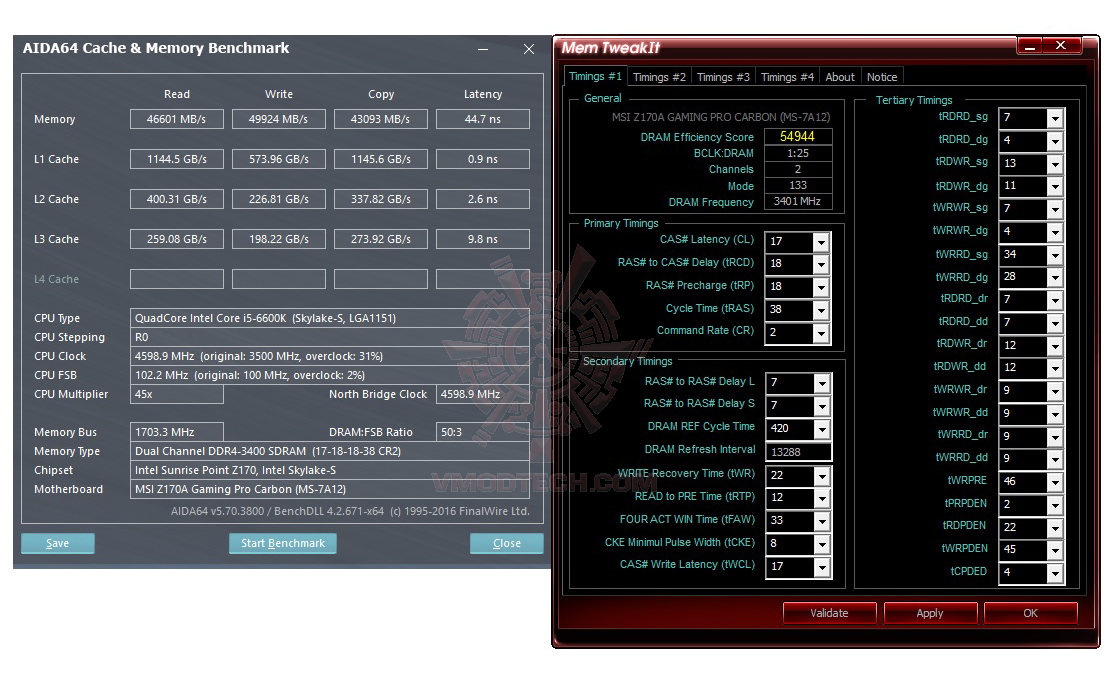

AIDA64 Cache & Memory Benchmark

aida64 cpu MSI Z170A GAMING PRO CARBON REVIEWmem MSI Z170A GAMING PRO CARBON REVIEW

AIDA64 MEM ก็แรงดี ทั้งแบรนดวิธต่างๆการอ่านเขียนอยู่ที่ 46601MB/s และ 49924MB/s ตามลำดับครับ แรงเยี่ยมเลยครับกับบัส 3400Mhz ที่กดกันไปได้แบบสบายๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

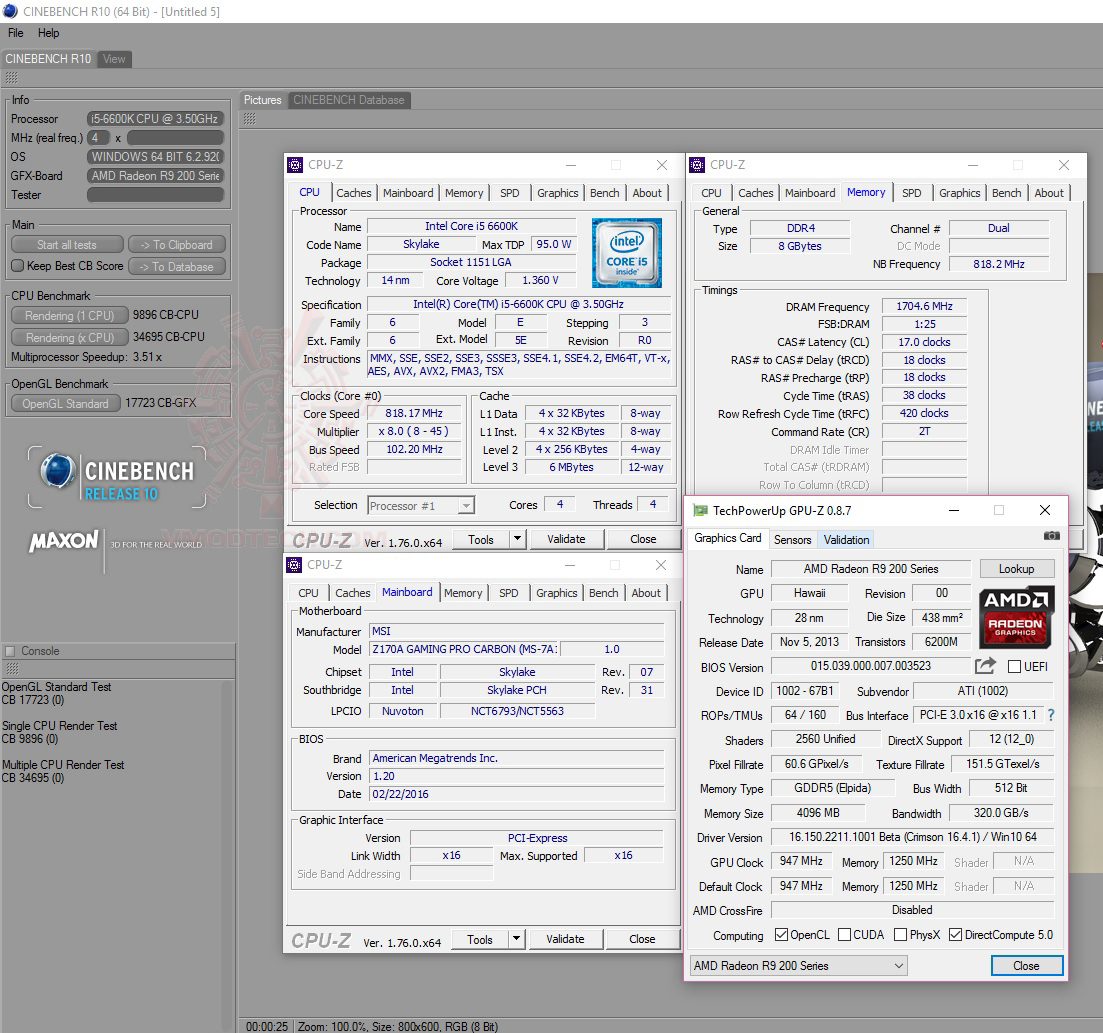

Cinebench 10

cine10 MSI Z170A GAMING PRO CARBON REVIEW

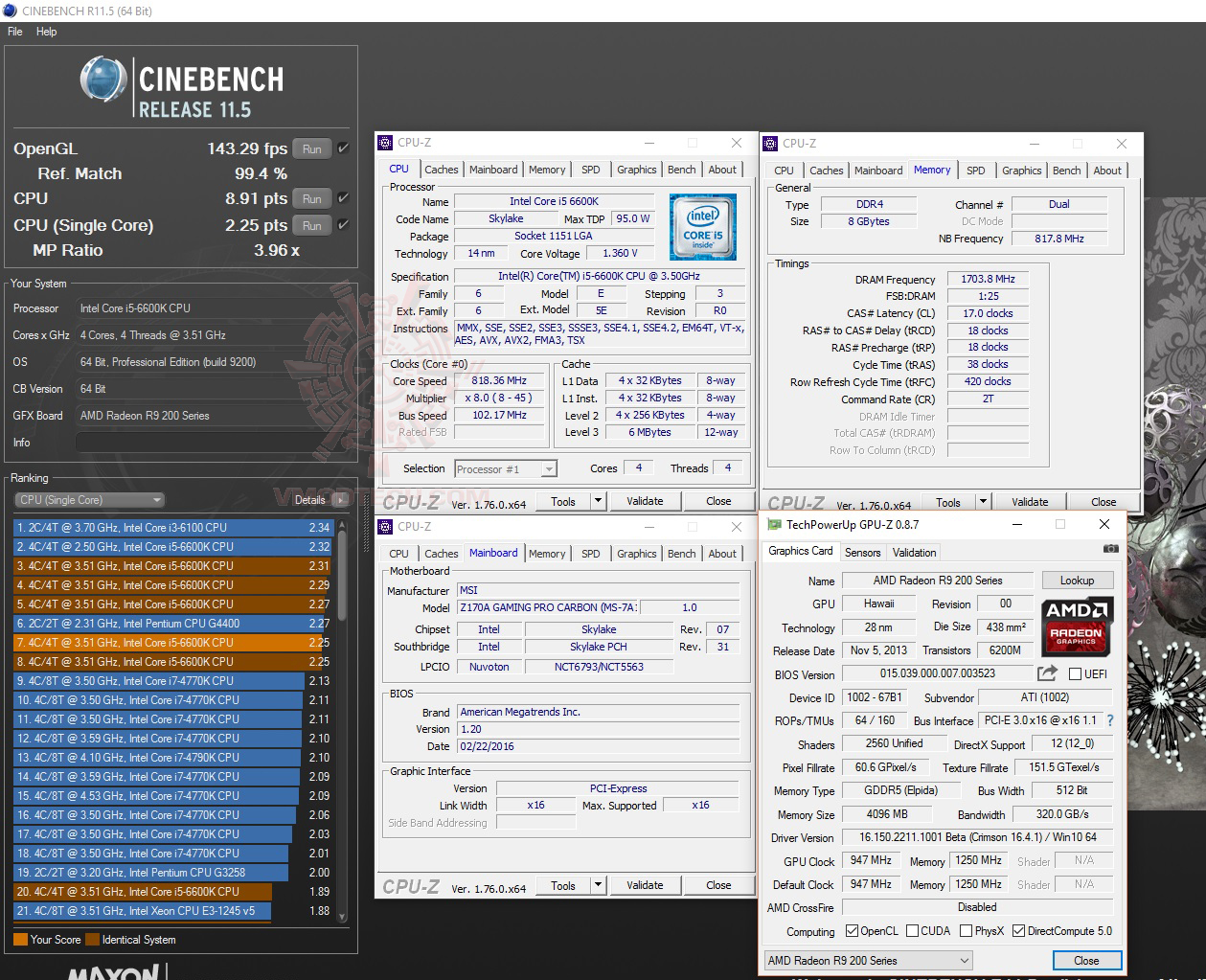

Cinebench 11.5

cine11 MSI Z170A GAMING PRO CARBON REVIEW

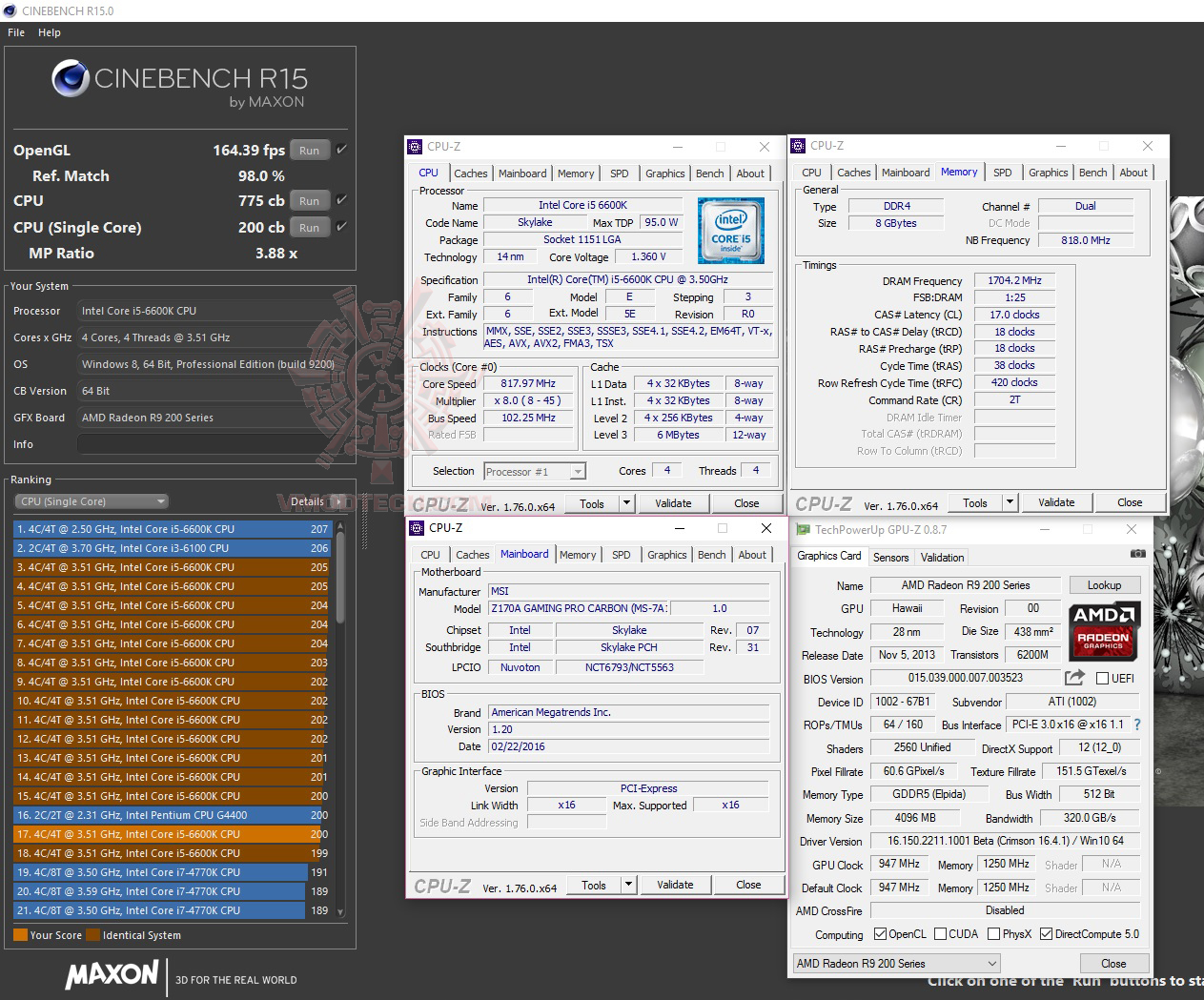

Cinebench 15

cine15 MSI Z170A GAMING PRO CARBON REVIEW

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์และผลด้าน Open GL ทำผลงานได้ดีมากครับ

————————————————–


PCMark7

pc7 MSI Z170A GAMING PRO CARBON REVIEW

PCMark7 อยู่ที่ 6824คะแนน แรงมากครับ

PCMark8

pc8 MSI Z170A GAMING PRO CARBON REVIEW

PCMark8 อยู่ที่ 4863คะแนน แรงสุดๆครับ

3DMark Vantage

vt MSI Z170A GAMING PRO CARBON REVIEW

3DMark Vantage คะแนนอยู่ที่ 37798คะแนน แรงเยี่ยมมากครับด้านกราฟฟิก

3DMark11

11 MSI Z170A GAMING PRO CARBON REVIEW

3Dmark11 อยู่ที่ 12882คะแนน แรงสุดๆครับ

3DMark 2013

2013 MSI Z170A GAMING PRO CARBON REVIEW

2013 2 MSI Z170A GAMING PRO CARBON REVIEW

3DMark แรงทุกการทดสอบครับ ทำคะแนนได้ดีเยี่ยมครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

————————————————–

msi z170a gaming pro carbon review MSI Z170A GAMING PRO CARBON REVIEW

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z170A GAMING PRO CARBON ที่วันนี้ถือว่าทำผลงานได้ดีเลยครับกับการโอเวอร์คล๊อกใช้งานกันแบบสบายๆที่ความเร็ว 4.6Ghz Uncore 4.6Ghz บัสแรม 3400Mhz อย่างมีสเถียรภาพตลอดการทดสอบถือได้ว่าโอเคครับกับชุดเฟสไฟแบบ Titanium Choke (TI) ซึ่งส่วนใหญ่แล้วเราจะเห็นแต่แบบ SFC ของทาง MSI ครับ มาดูในส่วนของดีไซน์นั้นมองแต่ภายนอกอาจดูเรียบๆแต่ถ้าสังเกตุดีๆแล้วนั้นฮีตซิงค์ทั้งหมดจะมีลายคาร์บอนเคฟล่าซึ่ง MSI Z170A GAMING PRO CARBON นำเอาเทคโนโลยีนี้มาใส่ในเมนบอร์ดเน้นความสวยงามแบบรถแข่งกันเลยทีเดียวครับยิ่งถ้าตอนทำงานแล้วนั้นจะมีไฟ LED แบบ RGB อยู่ทั้งด้านหน้าและด้านหลังอย่างสวยงามอลังการกันเลยทีเดียวครับ ซึ่งท่านสามารถปรับแต่งสีสรรได้ตามความต้องการกันเลยทีเดียวครับ เรียกได้ว่าจัดเต็มเอาใจสายม๊อดที่เน้นสีสรร LED แบบอลังการพร้อมทั้งมีฟีเจอร์แบบจัดเต็มสำหรับเกมส์เมอร์ให้แบบครบครันไม่ว่าจะเป็น GAMING LAN , Turbo M.2 32Gb/s , USB 3.1 Gen2 , Mystic Light , Audio Boost 3 , Game Boost ให้กันมาแบบครบๆเลยครับ ส่วนฟีเจอร์ที่เน้นความปลอดภัยก็มีมาให้ด้วยระบบ Overvoltage Protection ที่ช่วยป้องกันอันตรายจากการโอเวอร์คล๊อกครับ ถือได้ว่าเป็นเมนบอร์ดที่ครบเครื่องทั้งประสิทธิภาพการทำงานจัดเต็มด้วยฟีเจอร์ที่ครบครันพร้อมทั้งดีไซน์การออกแบบที่สวยงามถูกใจคอเกมส์เมอร์แน่นอนครับกับดีไซน์ที่สวยงามมาพร้อมสีสรรของไฟ LED แบบ RGB พร้อมทั้งยัดฟีเจอร์เกมส์มิ่งมาแบบครบครันใครกำลังมองหาเมนบอร์ดที่สวยงามโอเวอร์คล๊อกได้สบายๆ MSI Z170A GAMING PRO CARBON รุ่นนี้น่าจะเป็นตัวเลือกที่ถูกใจท่านแน่นอนครับ สำหรับราคาวางจำหน่ายอยู่ที่ 6XXXบาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ขอบคุณที่ติดตาม

Dodge Vmodtech

.

vmod award performance best MSI Z170A GAMING PRO CARBON REVIEWvmod award innovation best MSI Z170A GAMING PRO CARBON REVIEW

.
