MSI Z270 GAMING M7 REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 28/04/2017 21:57, 36,171 views / view in EnglishEN
«»
Share

msi z270 gaming m7 review MSI Z270 GAMING M7 REVIEW

สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในชิบเซ็ต Z270 กันอีกหนึ่งรุ่นครับ กับแบรนด์ MSI แบรนด์ดังที่บรรดาคอเกมส์มิ่งรู้จักคุ้นเคยกันดี วันนี้มากันในซีรี่ย์ MSI GAMING มังกรแดงตัวแรงในชื่อรุ่นเต็มๆว่า MSI Z270 GAMING M7 ที่พกพาบรรดาฟีเจอร์สำหรับคอเกมส์มิ่งแบบเอ๊กตรีมมาให้อย่างครบครันเลยครับ พร้อมรองรับการโอเวอร์คลีอกอย่างเต็มรูปแบบ ด้วยดีไซน์ที่สวยงามมาในแนวโทนสีดำสลับเทาจัดเต็มด้วยไฟ Mystic Light RGB / Mystic Light Sync: 7 ด้วย 5 โหมดการทำงานอย่างเต็มรูปแบบสวยงามจัดเต็มทั่วเมนบอร์ด อีกทั้งบรรดาสล๊อตต่างๆนั้นเป็นโลหะ Steel Armor รวมไปถึงอุปกรณ์ต่างๆมี Guard-Pro ป้องกันอันตรายตามมาตรฐาน Military Class 5 ของทาง MSI เต็มรูปแบบครับ พร้อมฟีเจอร์ที่อัดแน่นไม่ว่าจะเป็น VR Ready , Mystic Light RGB , Triple Turbo M.2 , Audio Boost 4 PRO , Nahimic 2 , GAMING LAN , BIOS Flashback+ ,  Military Class 5 , Guard-Pro , Steel Armor PCI-E slots , In-Game Weapons และอื่นๆอีกมากมายเลยครับ ส่วนประสิทธิภาพจะเป็นอย่างไรวันนี้จัดเต็มในการโอเวอร์คล๊อกให้ท่านชมแบบเต็มอิ่มแบบเช่นเคย เดี๋ยวเราไปชมได้ในบททดสอบเลยครับ

INTRODUCTION

2017 04 28 4 14 46 MSI Z270 GAMING M7 REVIEW

เราไปชมรูปร่างหน้าตาของ MSI Z270 GAMING M7 กันต่อเลยครับ

————————————————–

.

MSI Z270 GAMING M7 Appearance

dsc 7424 MSI Z270 GAMING M7 REVIEW


มากันในกล่องดำบอกชื่อรุ่น MSI Z270 GAMING M7 ไว้ชัดเจนครับ

dsc 7430 MSI Z270 GAMING M7 REVIEW

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

dsc 7433 MSI Z270 GAMING M7 REVIEW

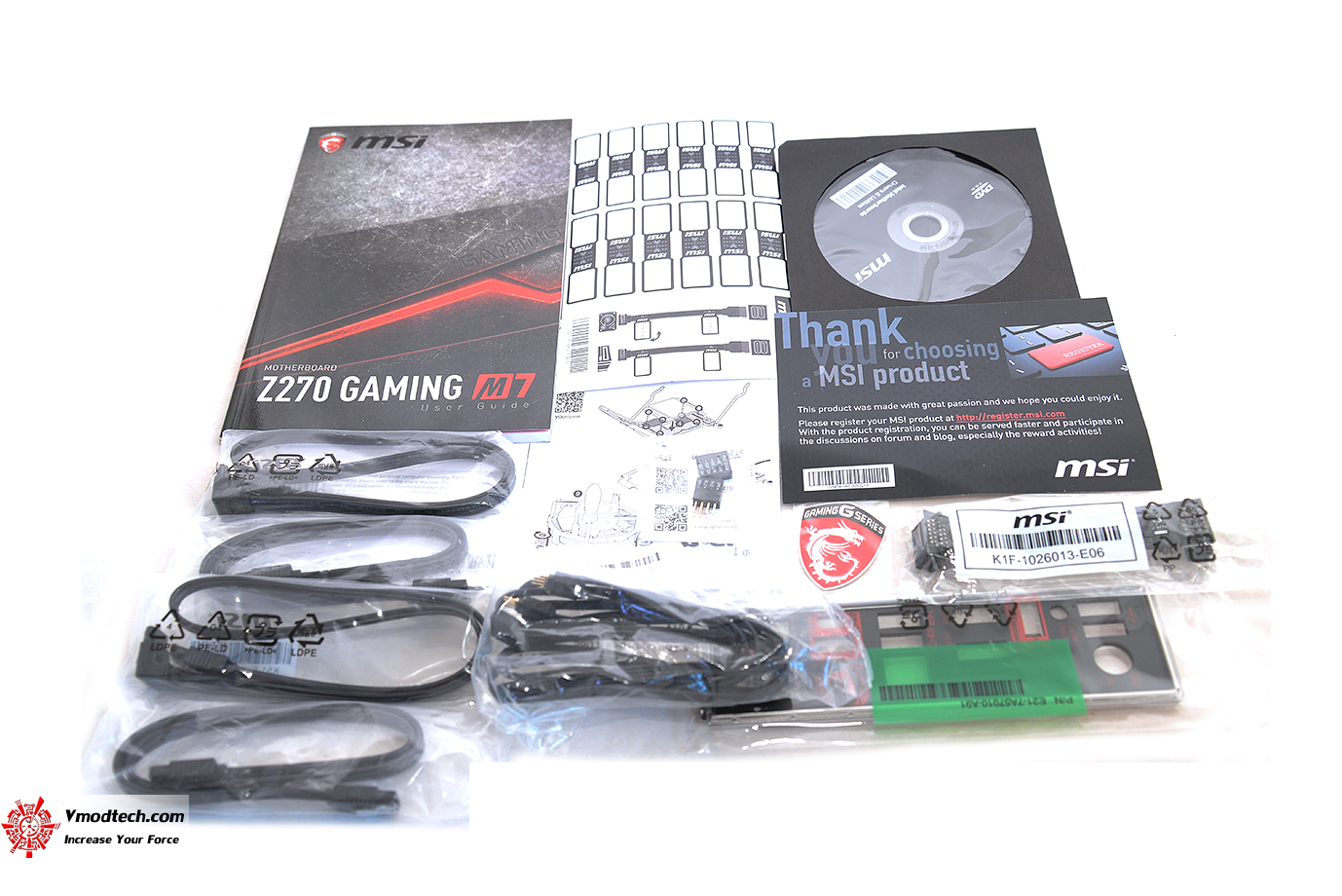

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สายไฟเชื่อมต่อต่างๆ สาย SATA 4ชุด สติ๊กเกอร์ สายบริดจ์ SLI  1ชุด และบรรดาสติ๊กเกอร์ต่างๆครับครับ

dsc 7439 MSI Z270 GAMING M7 REVIEW

ตัวเมนบอร์ดเป็นโทนสีดำสนิทสลับเทาฮีตซิงค์สีดำมีโลโก้ MSI GAMING สีดำโดดเด่นครับ พร้อมทั้งชุด Steel Armor ที่เป็นโลหะสีเงินสวยงามตัดกับเมนบอร์ดเป็นอย่างดี

dsc 7446 MSI Z270 GAMING M7 REVIEW

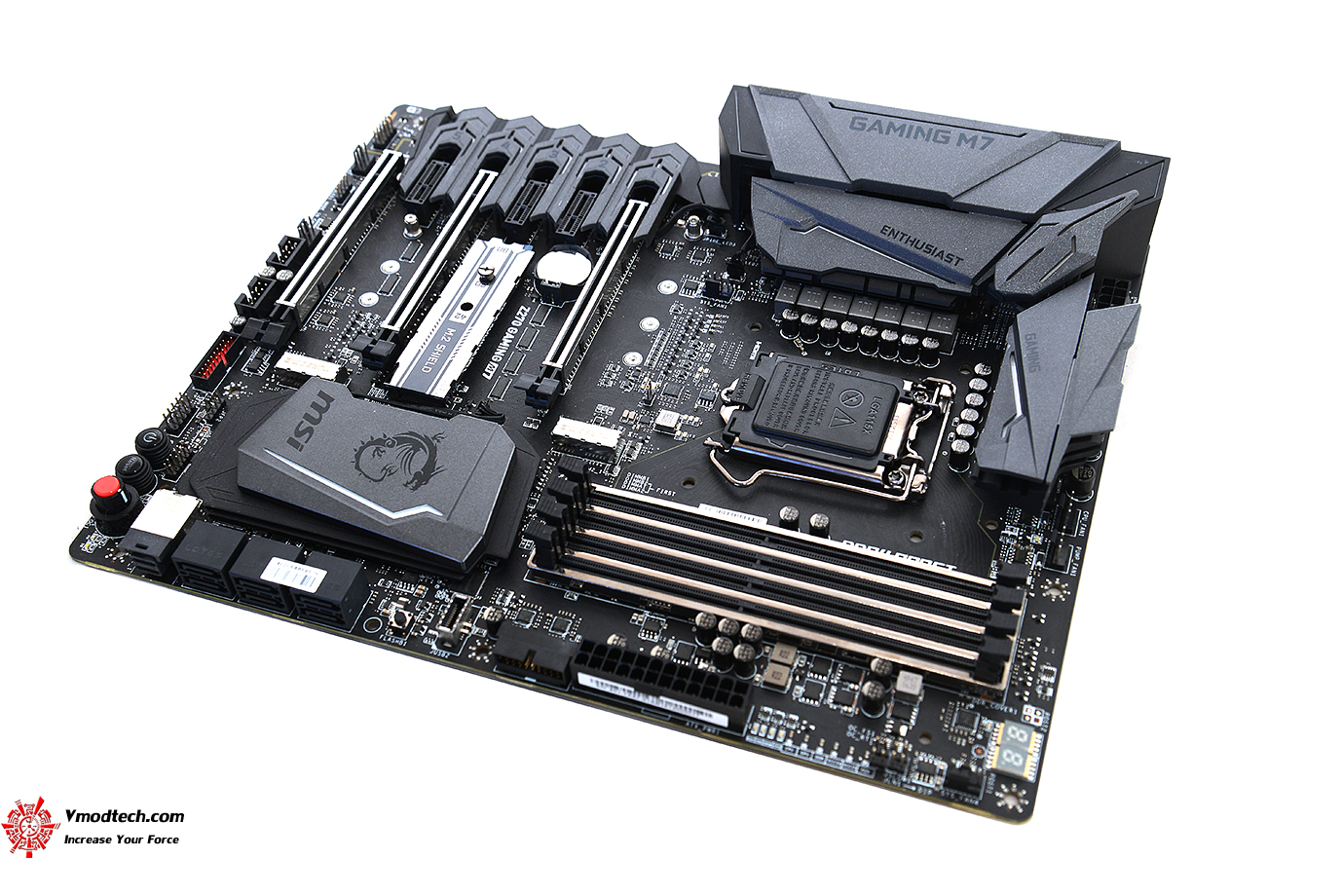

ขนาดของเมนบอร์ดอยู่ที่  12.0 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor

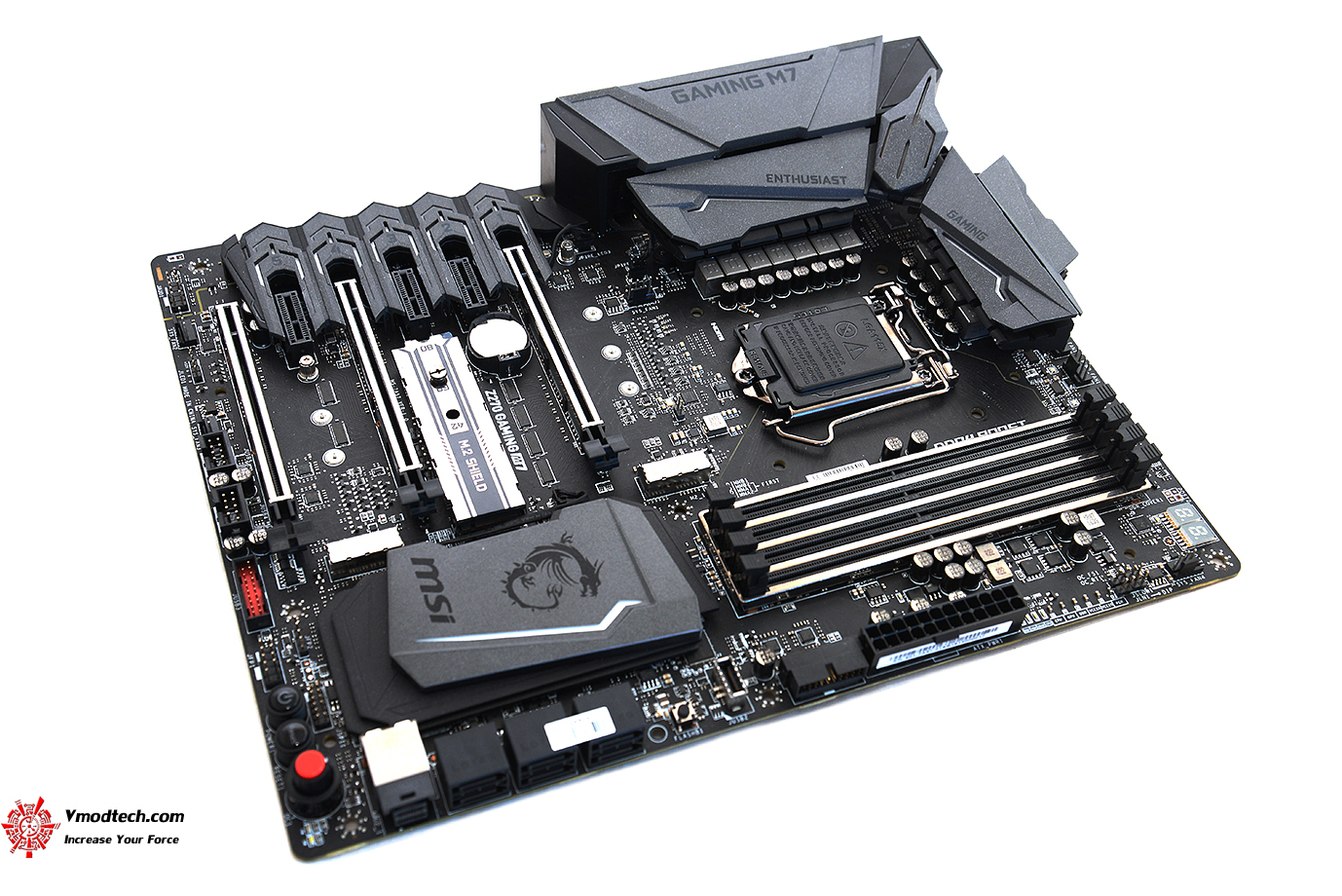

dsc 7452 MSI Z270 GAMING M7 REVIEW

ดีไซน์ก็ยังคงเป็นแนว MSI GAMING ซีรี่ย์ครับ ที่เน้นโทนสีดำสลับเทา

dsc 7455 MSI Z270 GAMING M7 REVIEW

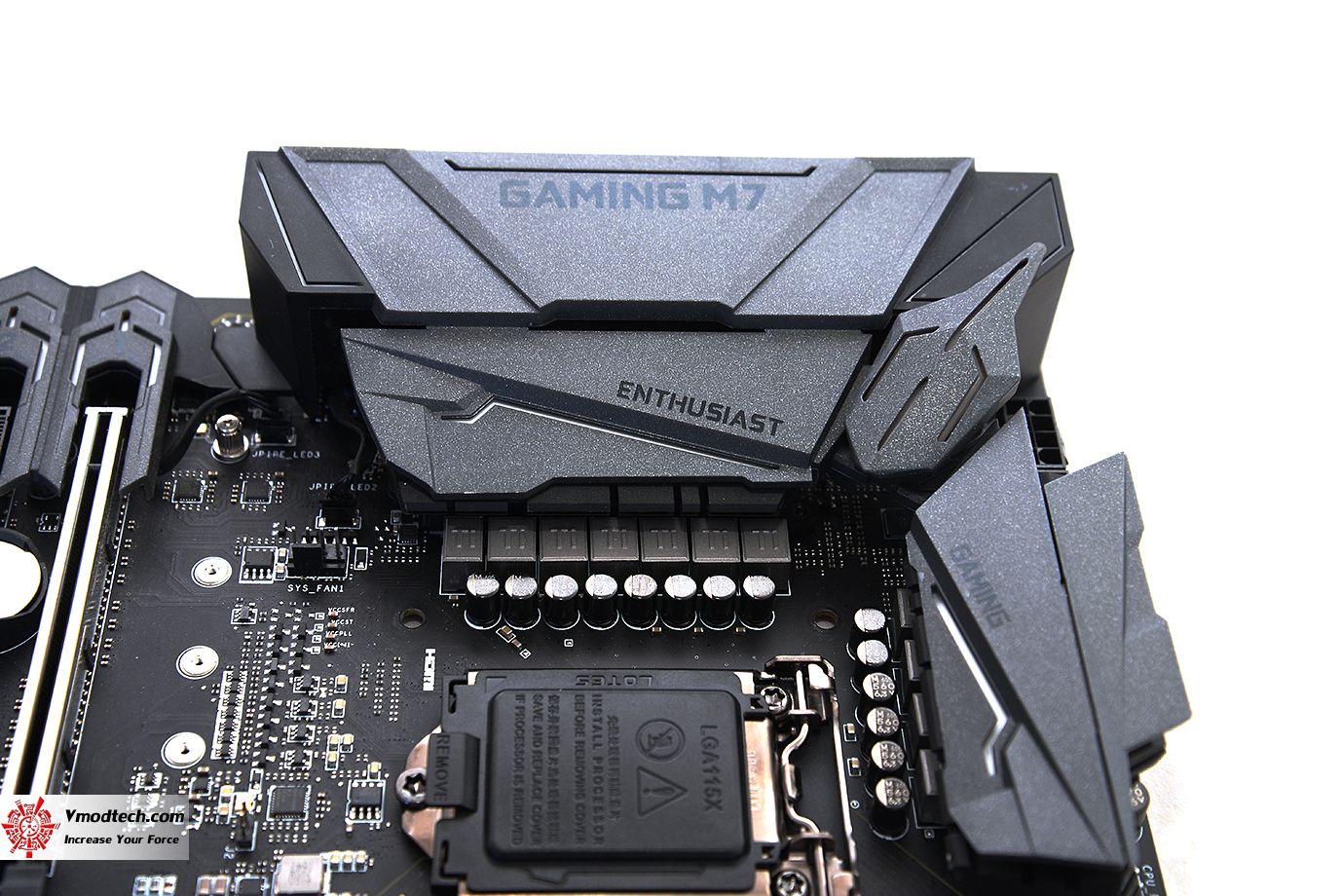

เฟสไฟทั้งหมดมี 12เฟส พร้อมด้วยวัสดุเกรดเยี่ยมตามมาตรฐาน Military Class 5 ไม่ว่าจะเป็น DARK CAP, TITANIUM CHOKE, DARK CHOKE พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบ Supports 7th/6th Gen Intel® Core™ i3/i5/i7 processors, and Intel® Pentium® and Celeron® processors for Socket LGA1151

dsc 7464 MSI Z270 GAMING M7 REVIEW

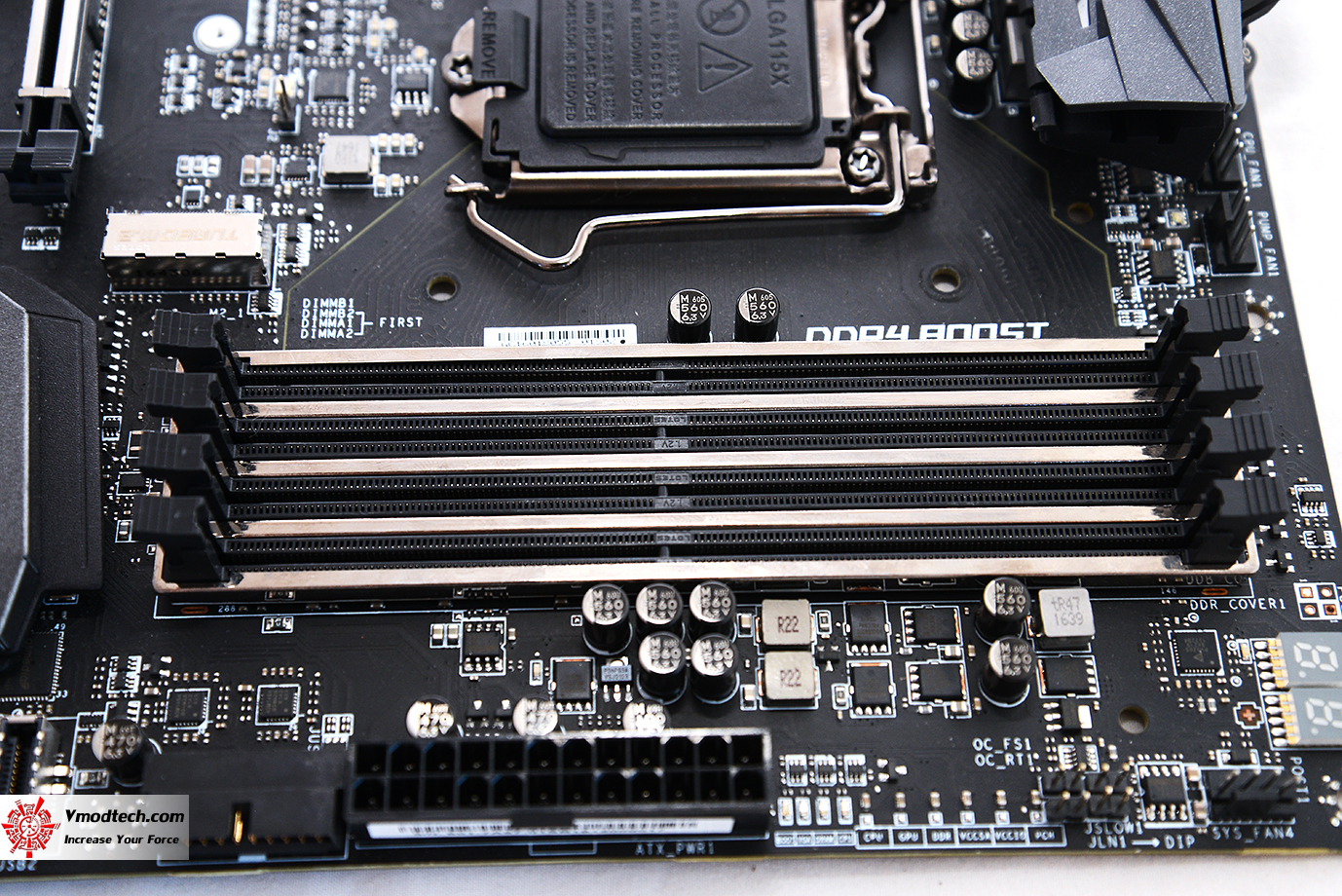

สล๊อตแรมมีทั้งหมด 4ช่อง รองรับแรมสูงสุด 4 x DIMM, Max. 64GB, - 7th Gen processors support DDR4 4133(OC)/4000(OC)/ 3800(OC)/ 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz - 6th Gen processors support DDR4 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400(OC)/ 2133 MHz รองรับทั้งซีพียูเจน 6และ7 ได้สบายๆครับ ความจุ 64GB ครับ พร้อมมี STEEL ARMOR ไว้พร้อมใช้งาน

dsc 7469 MSI Z270 GAMING M7 REVIEW

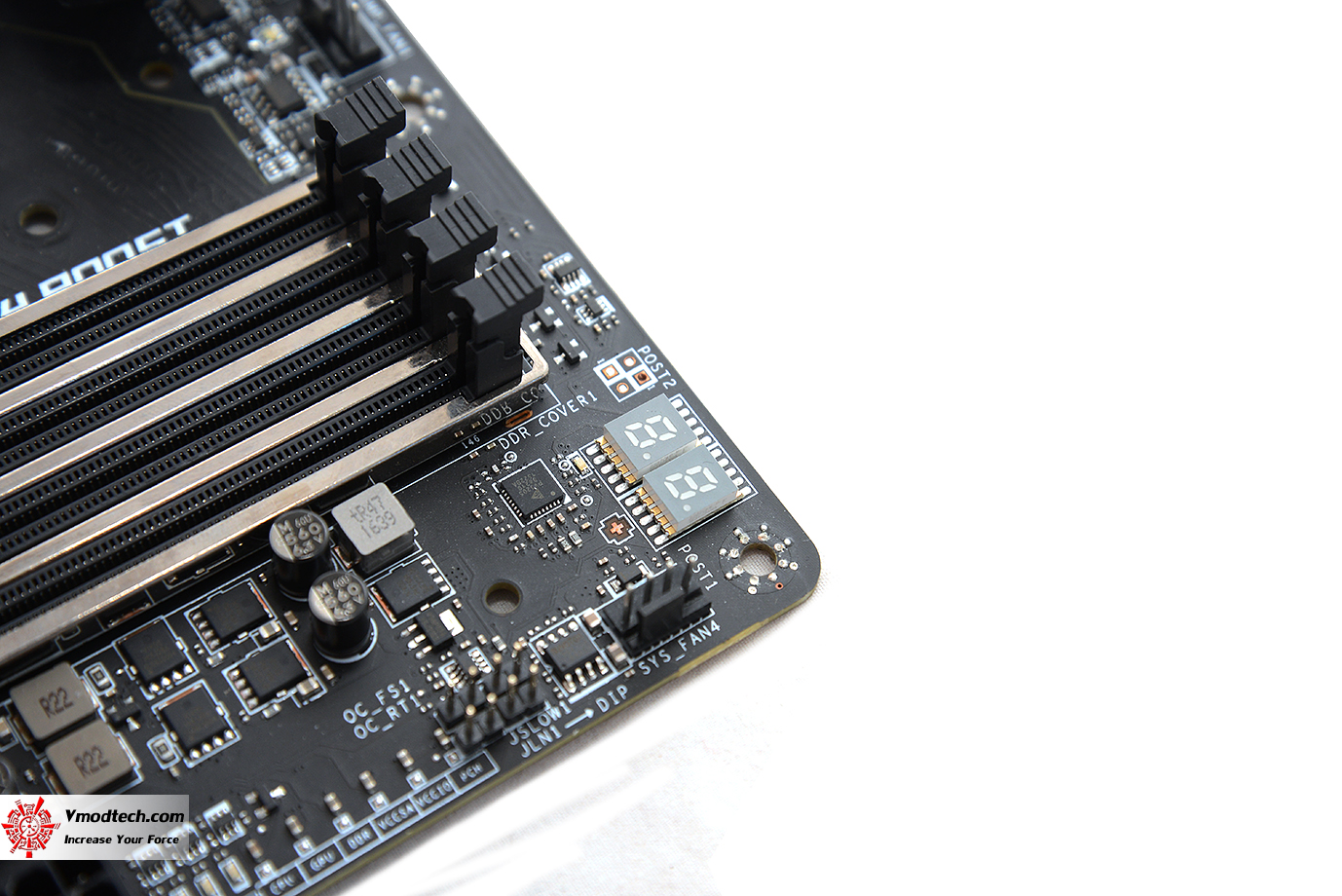

มี Debug Code พร้อมแสดงผลสถานะของเมนบอร์ด สุดยอดครับ

dsc 7480 MSI Z270 GAMING M7 REVIEW

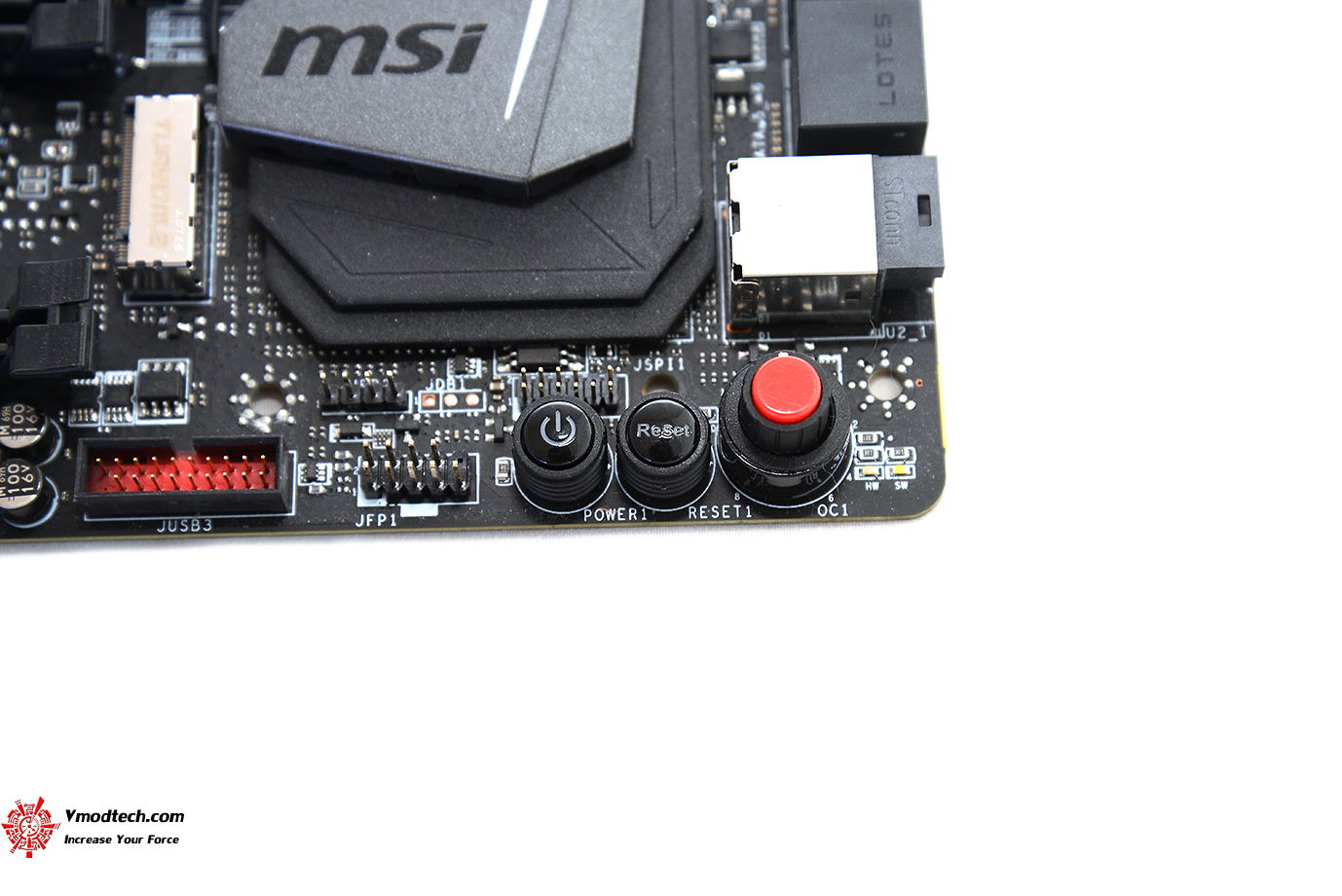

ปุ่ม OC ที่สามารถโอเวอร์คลีอกกันง่ายๆเพียงปลายนิ้ว พร้อมทั้งปุ่ม Power , Reset พร้อมสำหรับมือโปรฯครับ

dsc 7522 MSI Z270 GAMING M7 REVIEW

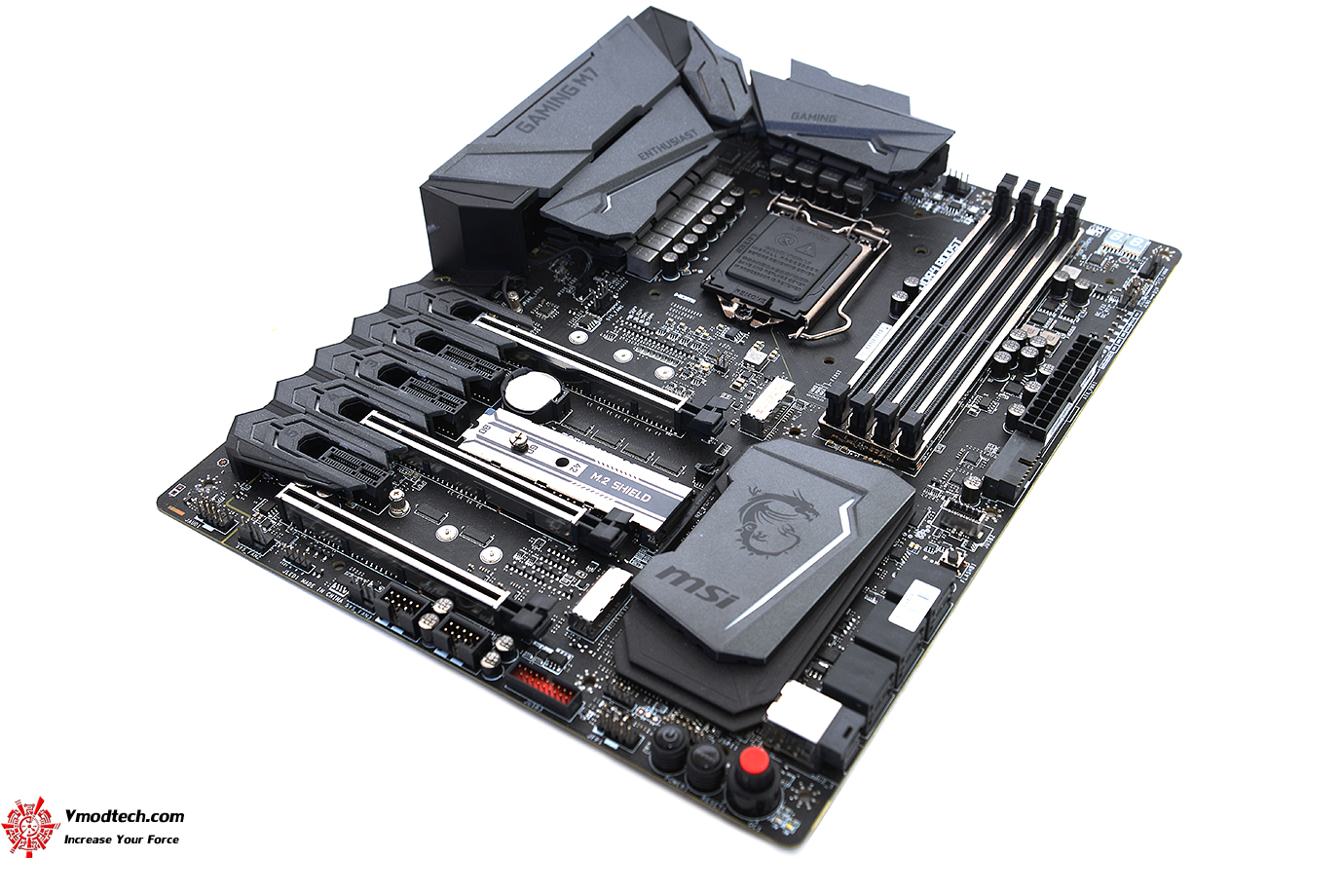

ฮีตซิงค์ชิบเซ็ต Intel® Z270 ตัวฮีตซิงค์เป็นสีเทาสลับโลโก้สีดำ MSI GAMING ครับ สวยเด่นชัดเจนจริงๆ

dsc 7475 MSI Z270 GAMING M7 REVIEW

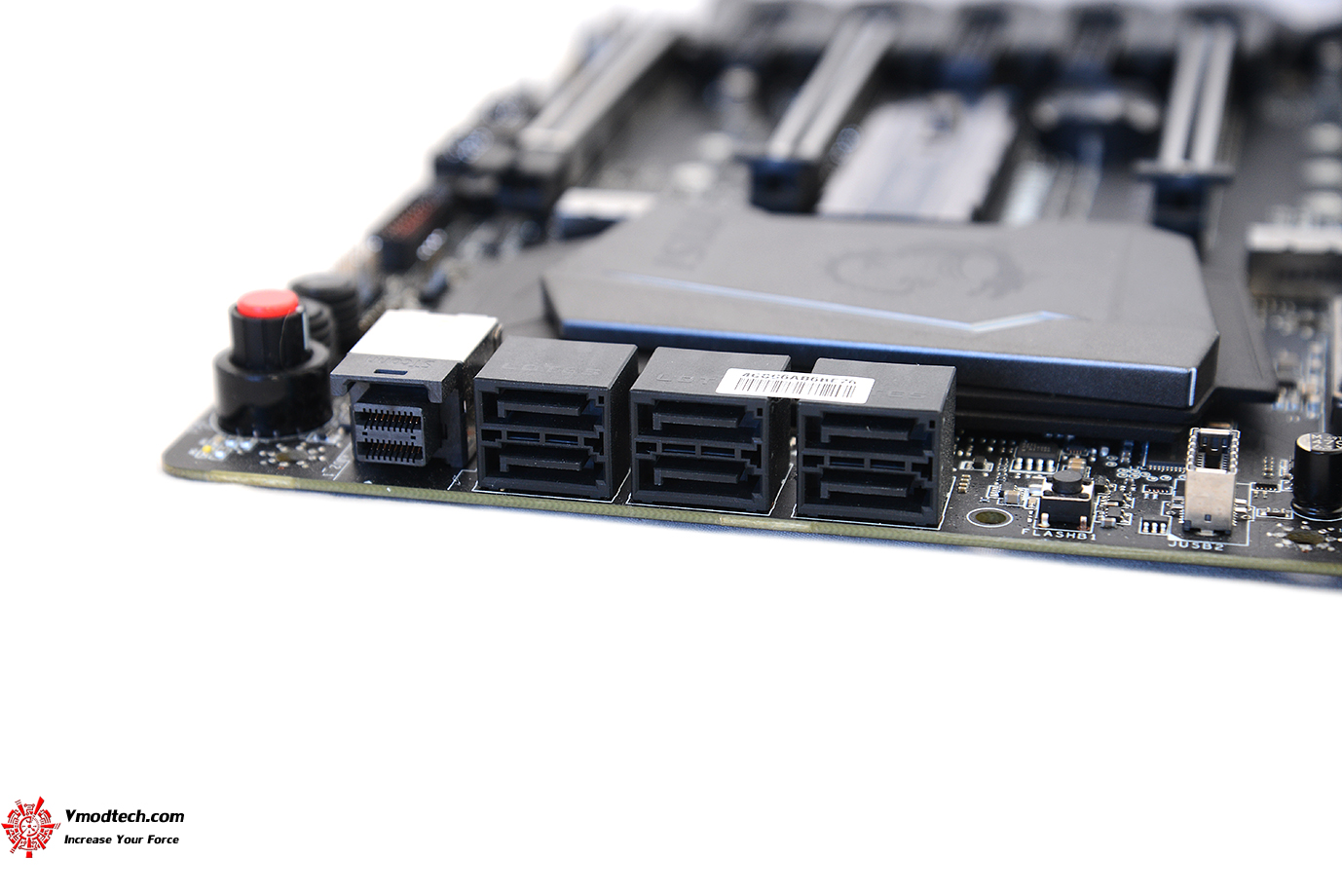

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s ports , 1x U.2 port  , 3x M.2 slots (Key M) , Intel® Optane™ Memory Ready for all M.2 slots,

dsc 7489 MSI Z270 GAMING M7 REVIEW

dsc 7506 MSI Z270 GAMING M7 REVIEW

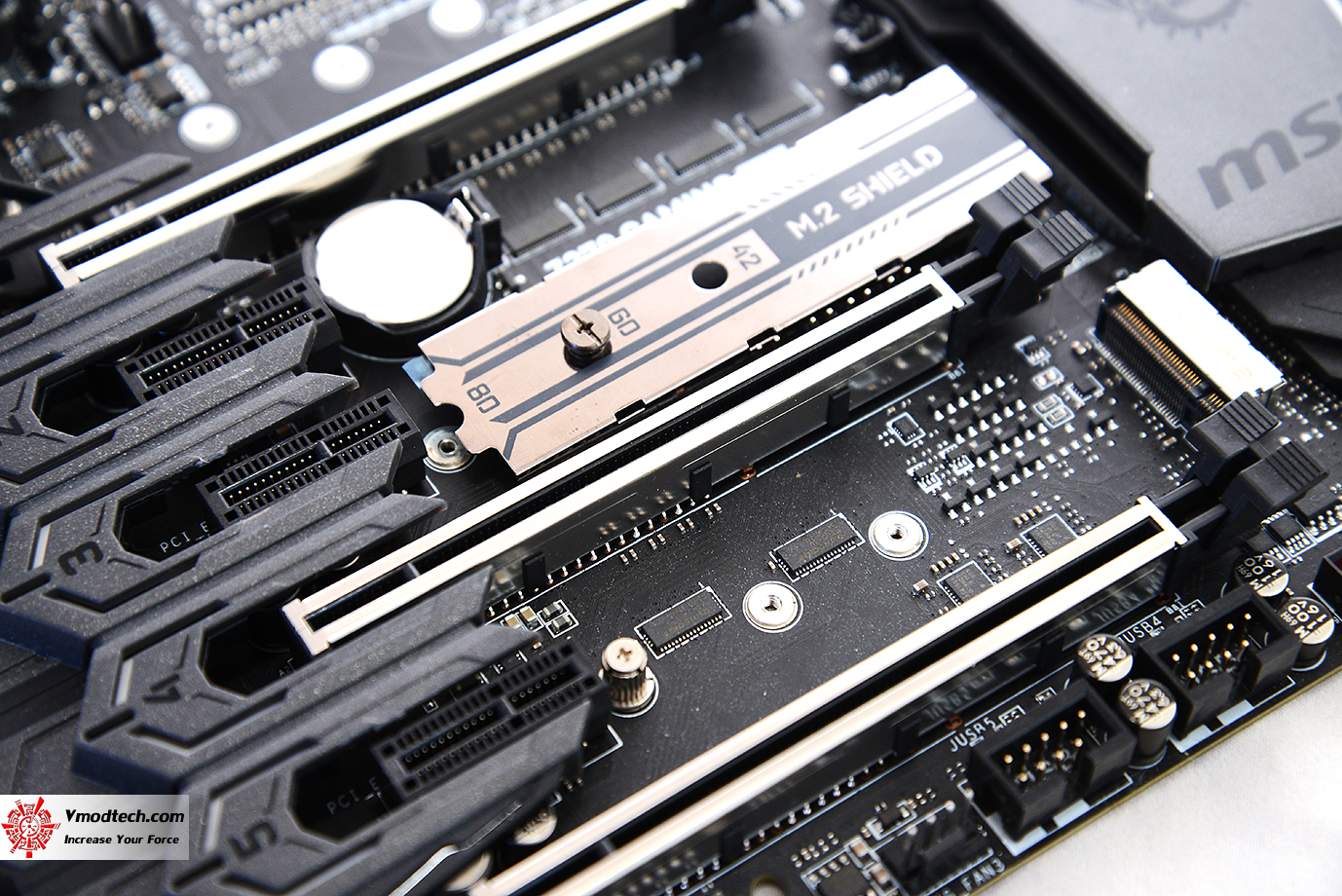

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 3 x PCIe 3.0 x16 slots (support x16/x0/x0, x8/x8/x0, x8/x4/x4 modes) ,  3 x PCIe 3.0 x1 slots

dsc 7496 MSI Z270 GAMING M7 REVIEW

dsc 7502 MSI Z270 GAMING M7 REVIEW

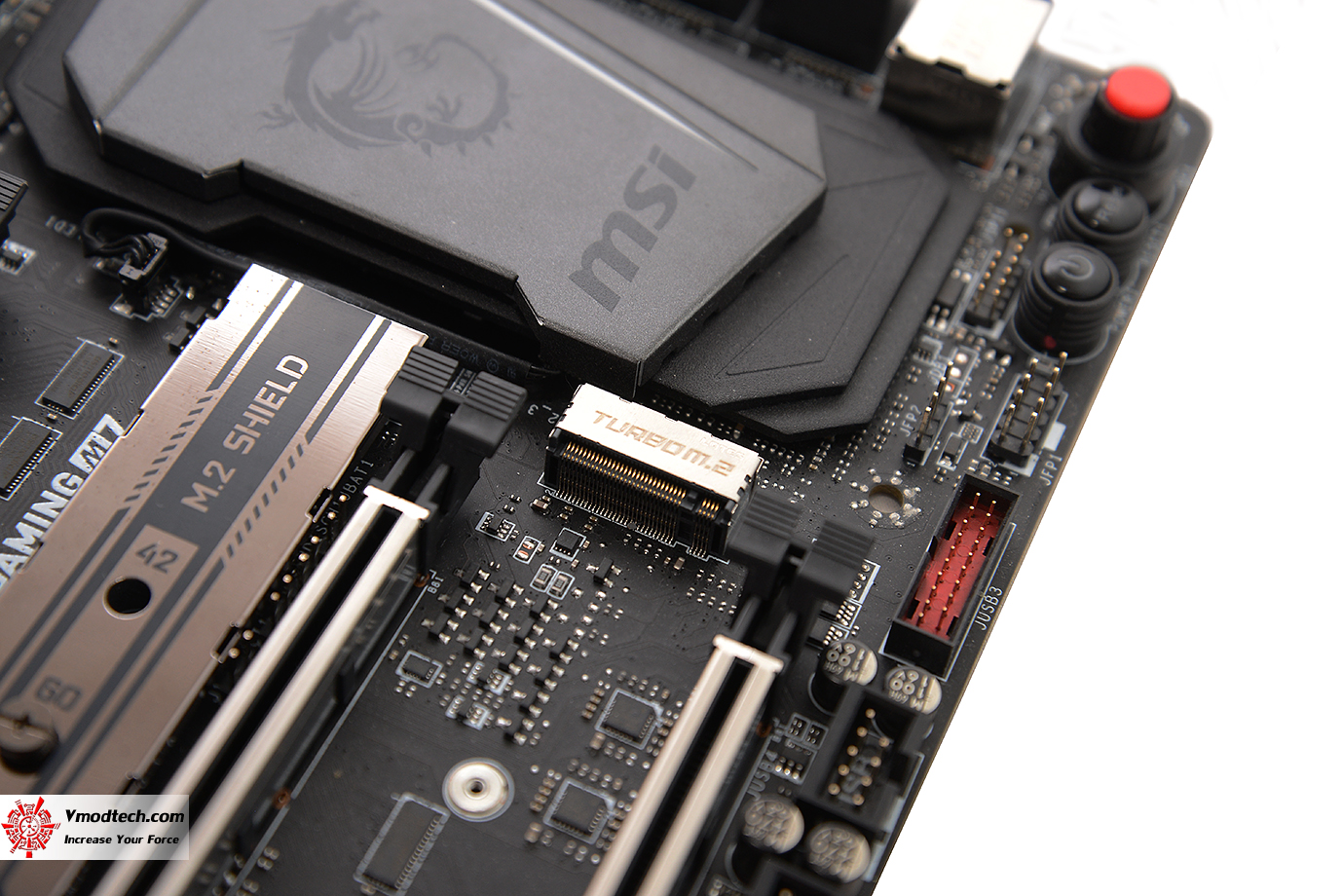

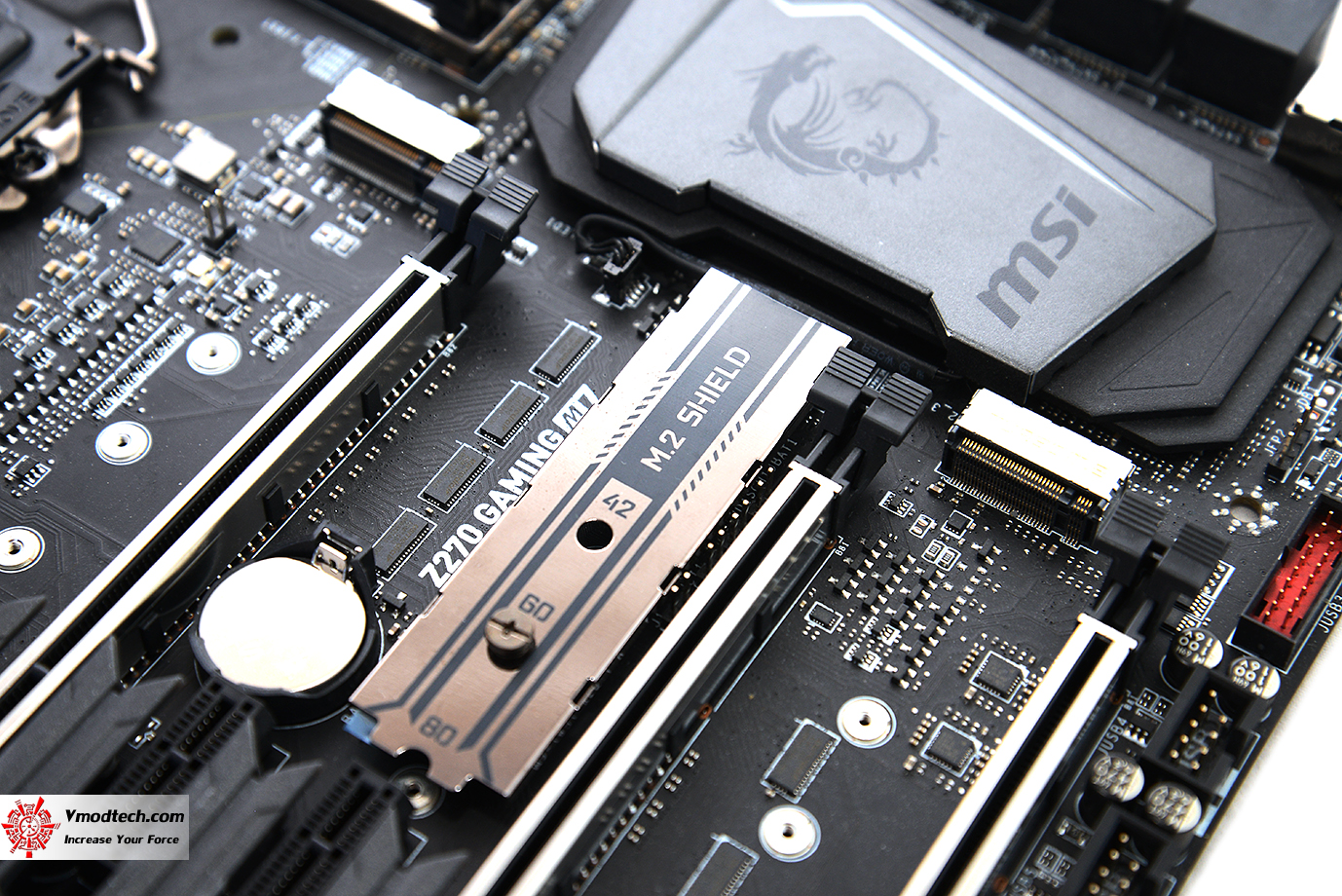

ช่อง 3x M.2 slots (Key M)* ให้มาสามช่องพร้อมเกราะป้องกันฃ M.2 SHIELD  ชุดซาวด์ออนบอร์ดก็จัดเต็มด้วย Audio Boost 4 with Nahimic 2 พร้อมทั้ง Dual Realtek® ALC1220 Codec

dsc 7509 MSI Z270 GAMING M7 REVIEW

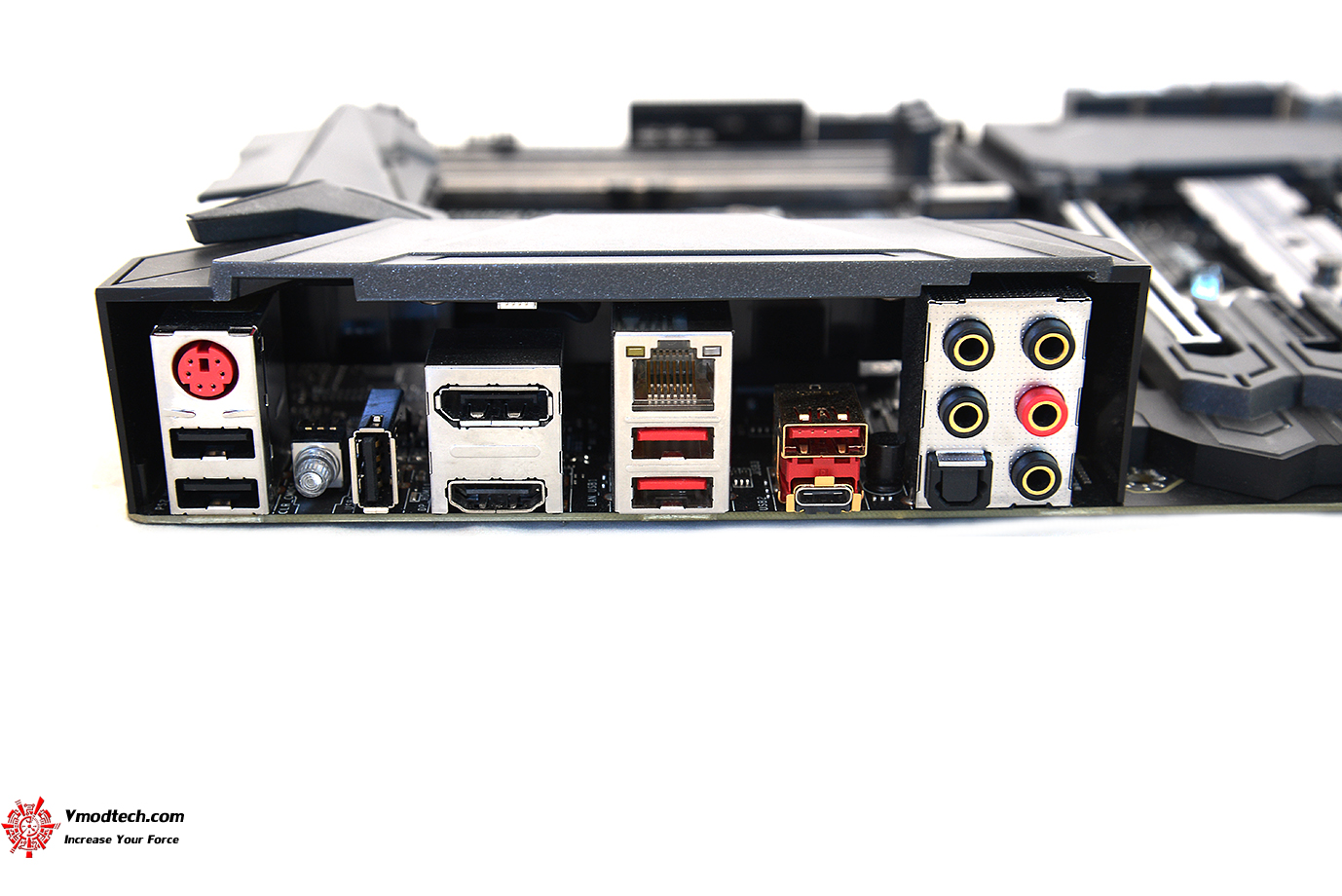

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย  1 x PS/2 mouse & keyboard combo port , 3 x USB 2.0 Type-A ports , 1 x Clear CMOS button , 1 x DisplayPort , 1 x HDMI™ port , 1 x LAN (RJ45) port , 2 x USB 3.1 Gen1 Type-A ports , 1 x USB 3.1 Gen2 Type-A port , 1 x USB 3.1 Gen2 Type-C port , 1 x Optical S/PDIF OUT connector , 5 x OFC audio jacks
ให้กันมาครบๆเลยครับ

dsc 7517 MSI Z270 GAMING M7 REVIEW

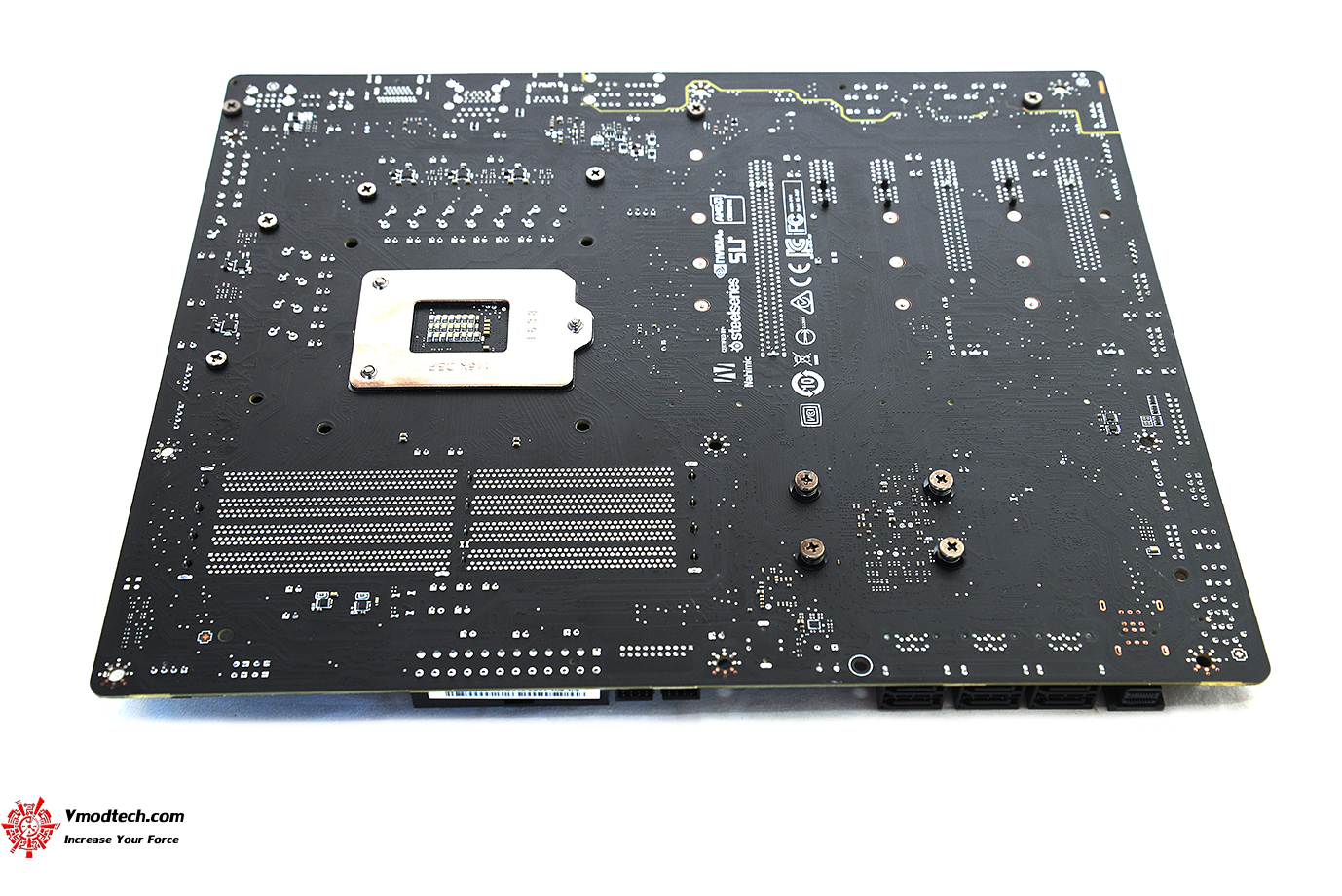

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..Intel Core i7 7700K
.Thermal Grease
.Motherboard . MSI Z270 GAMING M7
.Memory ..G.Skill Trident Z DDR4 3600Mhz
.Graphic Card . PALIT GTX1060-6G
.Harddisk . OCZ VECTOR 150
.CPU Cooler ..Water Cooling
.Power Supply ..Leadtek SuperFlower 1200W
.Operation System ..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Core i7 7700K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง PALIT-GTX1060-6G ตัวแรงในการทดสอบร่วมในวันนี้ครับ


dsc 7637 MSI Z270 GAMING M7 REVIEW

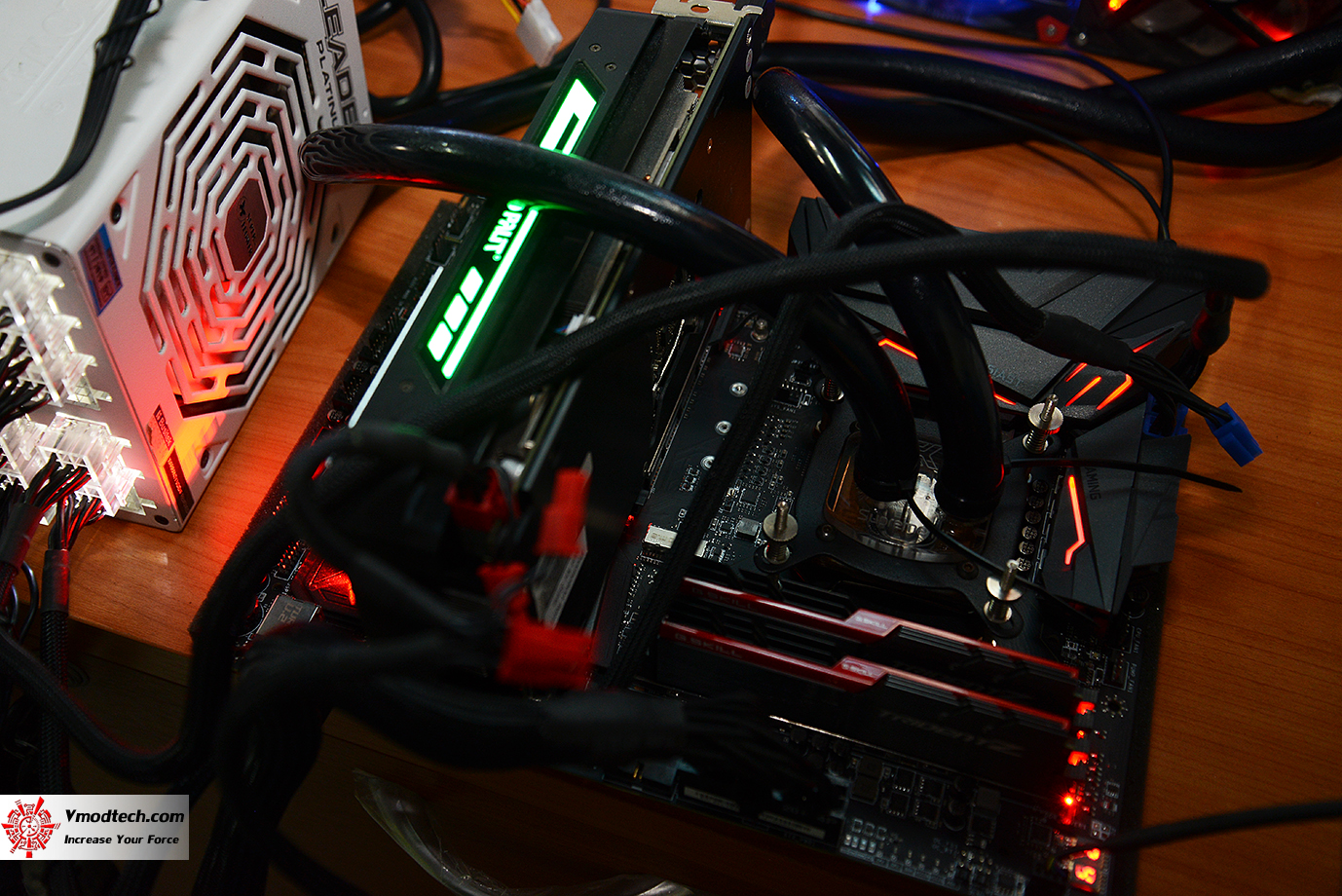

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 30-32องศาฯ ด้วยระบบน้ำธรรมดา

CPU-Z

cpuid MSI Z270 GAMING M7 REVIEW

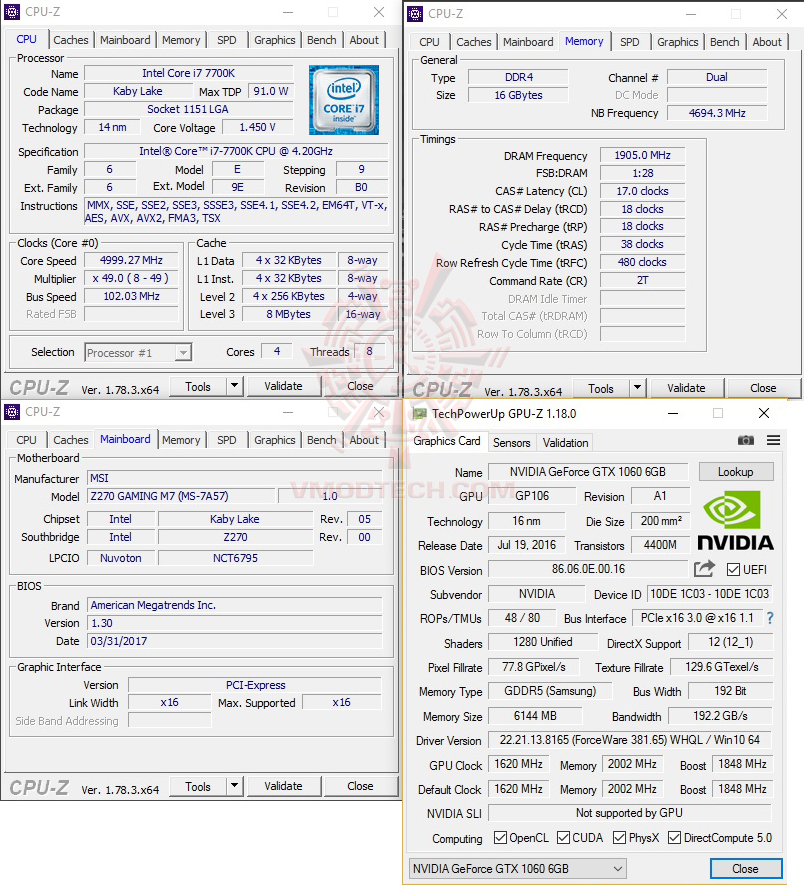

ในการทดสอบก็เป็นซีพียู Intel Core i7 7700K โอเวอร์คล๊อกไปที่ความเร็วซีพียู 5.0Ghz Uncore 4.7Ghz บัสแรม 3810Mhz CL17-18-18-38-480 2T วิ่งกันที่ความเร็ว 5Ghz ซึ่งก็สามารถโอเวอร์คล๊อกแรมได้อย่างสบายๆทะลุ 3800Mhz ด้วยความเร็วสูงๆที่ 5Ghz ได้และใช้งานได้จริงทดสอบทุกโปรแกรมไม่มีหมกเม็ดครบถ้วนทุกโปรแกรมอย่างมีเสถียรภาพตลอดการทดสอบครับ และในการการันตีของเมนบอร์ดนั้นบอกเอาไว้ครับว่าสามารถโอเวอร์คลีอกแรมได้ทะลุบัส 4000Mhz+ ได้สบายๆ ซึ่งในช่วงท้ายเราก็จัดเต็มให้ท่านได้ชมเหมือนอย่างเช่นเคยครับ

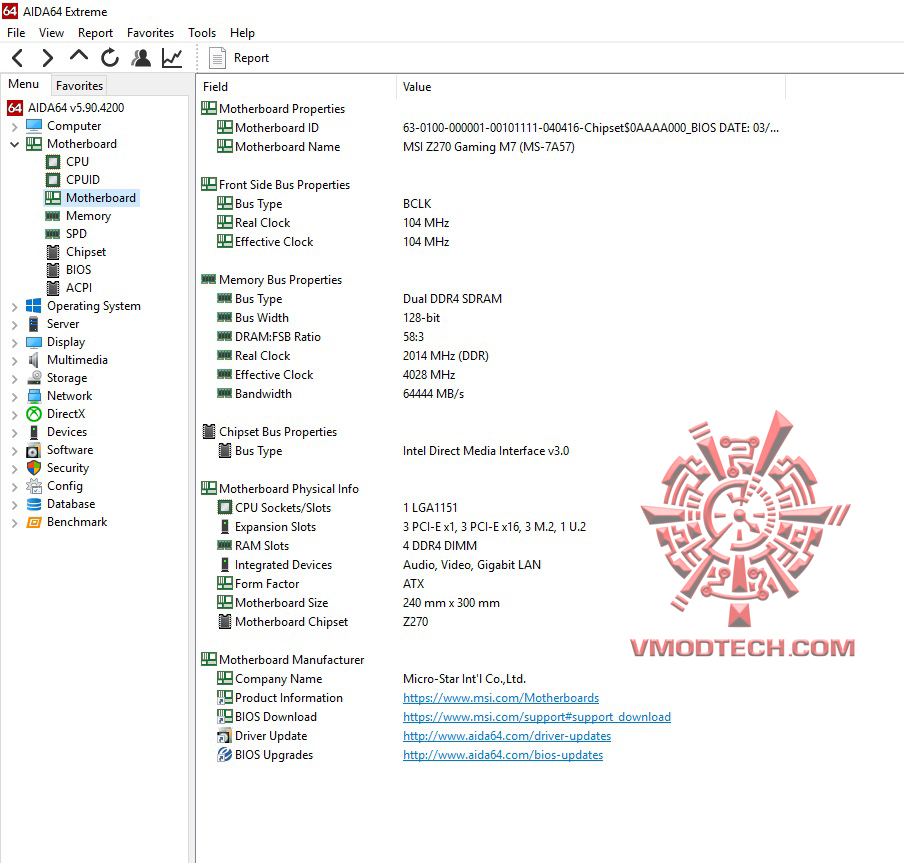

รายละเอียดจาก AIDA64

mb MSI Z270 GAMING M7 REVIEW

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1MB

s1 MSI Z270 GAMING M7 REVIEW

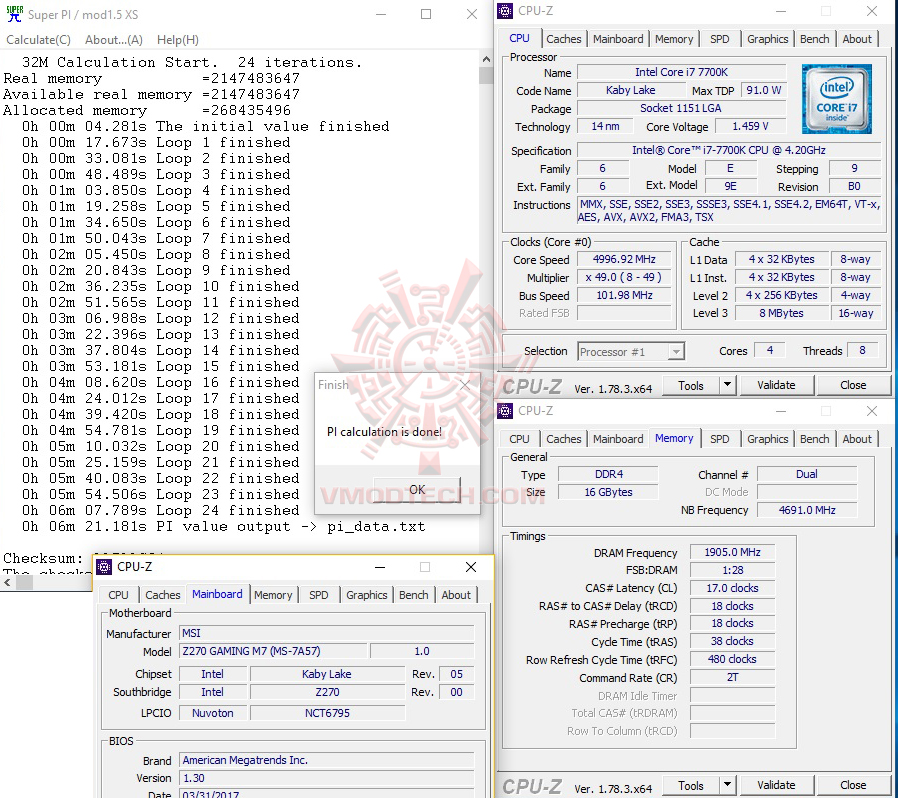

SuperPI 32MB

s32 MSI Z270 GAMING M7 REVIEW

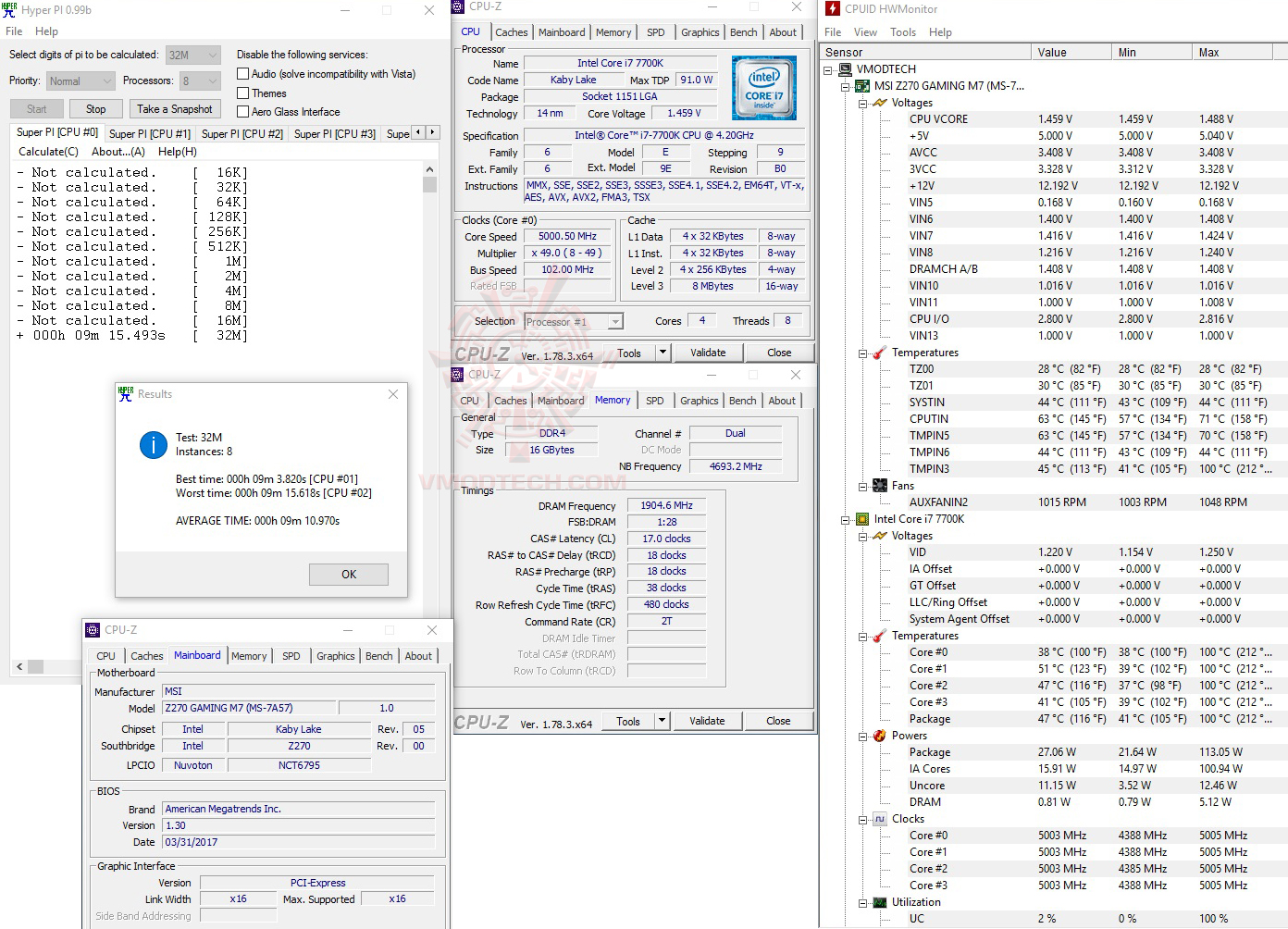

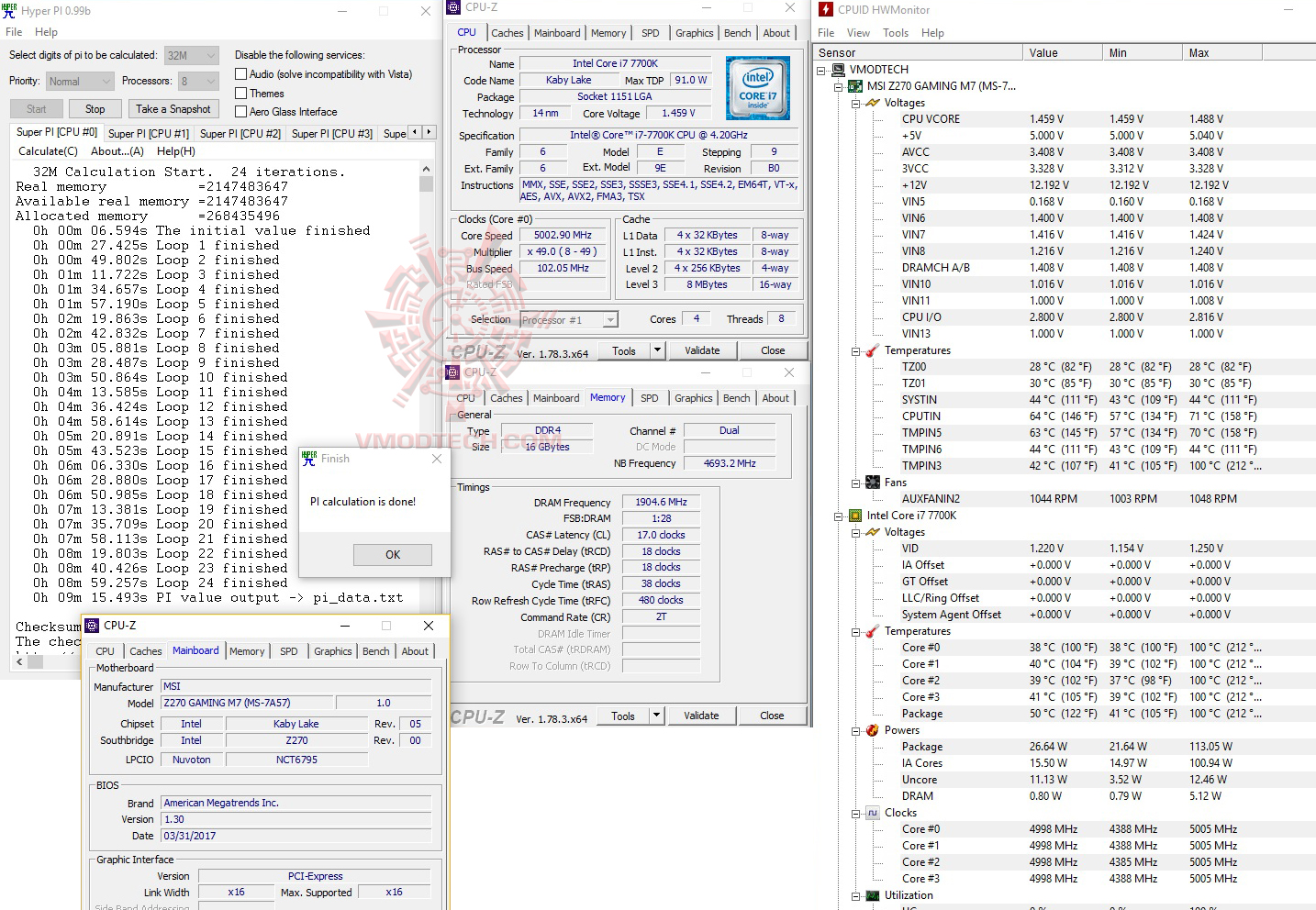

HyperPI 32M 4Thread

h32 2 MSI Z270 GAMING M7 REVIEW

h32 MSI Z270 GAMING M7 REVIEW

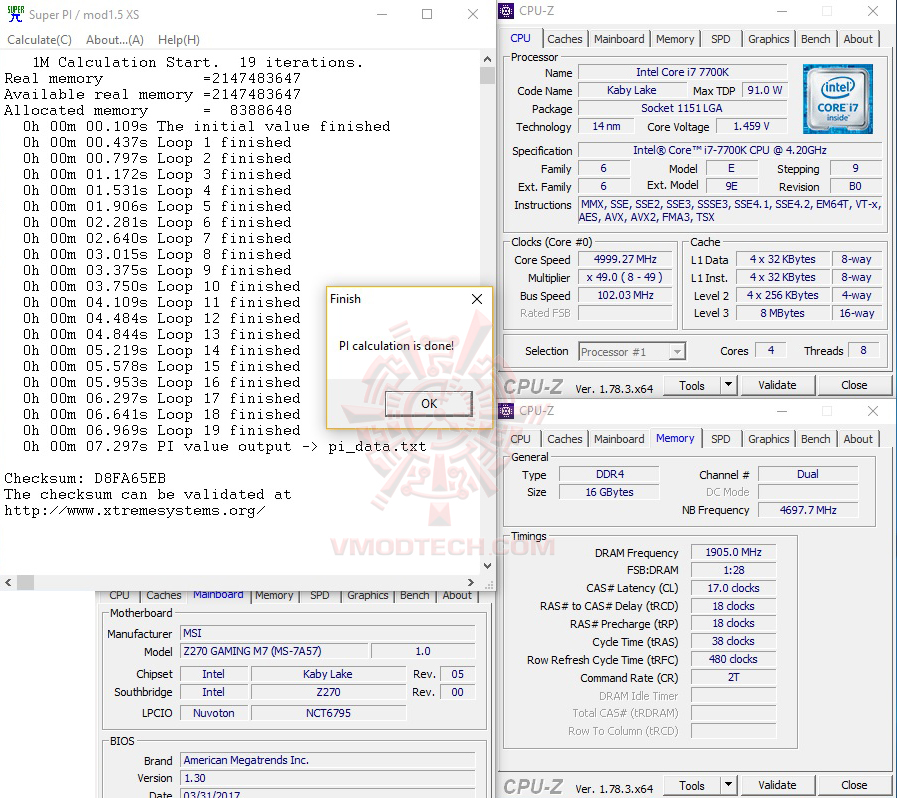

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.297วินาที SuperPI 32 อยู่ที่เวลา 6นาที 21.181วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 9 นาที ทั้ง 8เทรด ทำได้ดีเยี่ยมครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

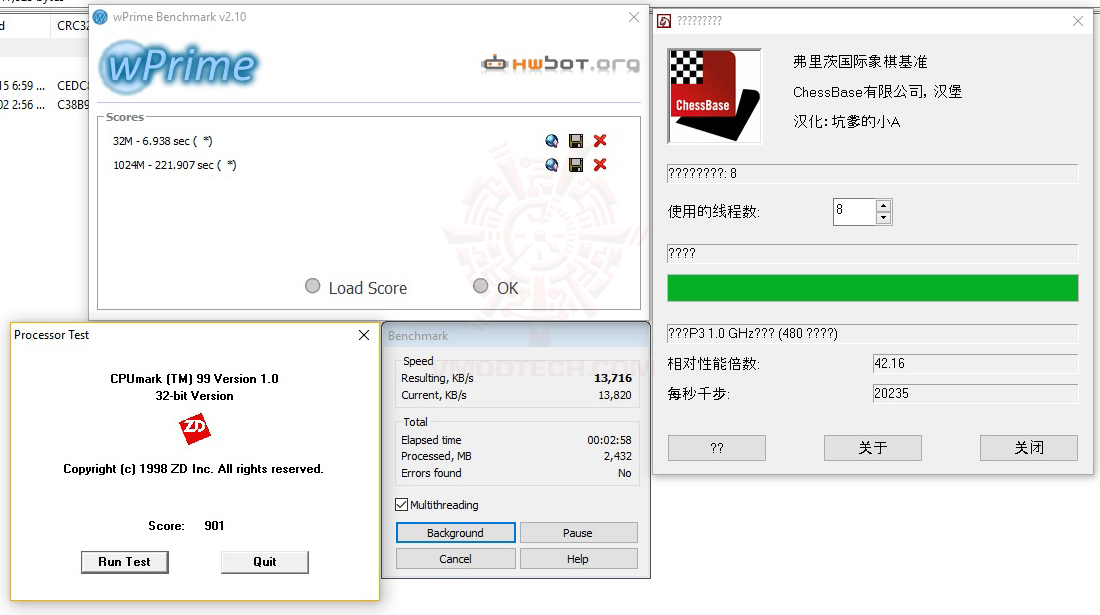

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

all MSI Z270 GAMING M7 REVIEW

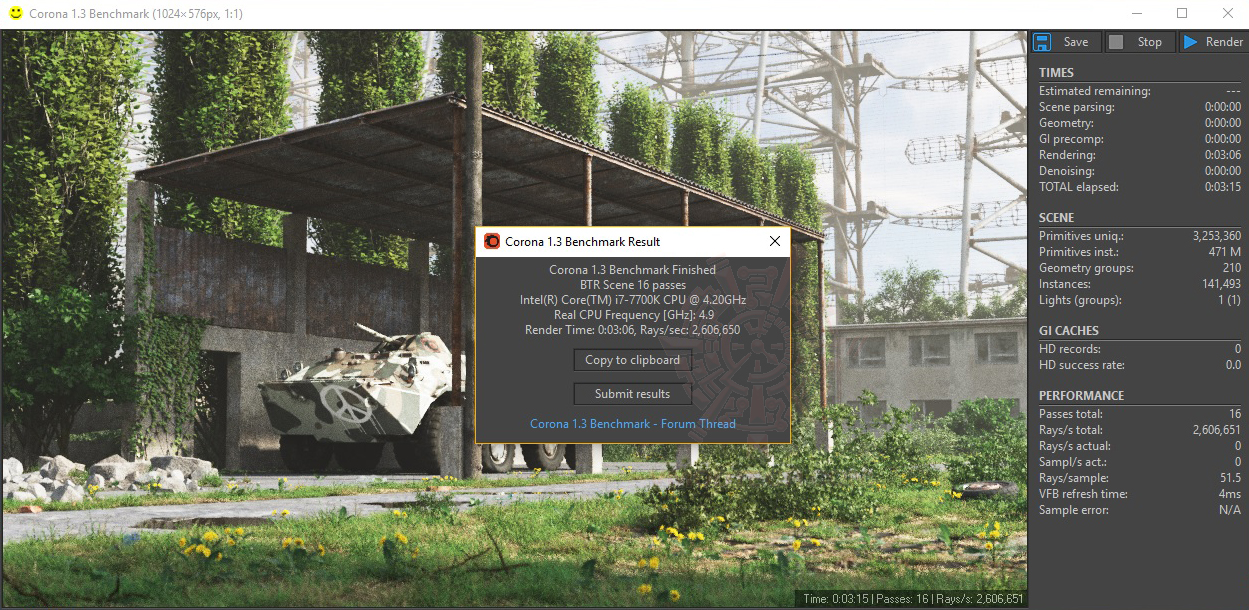

Corona 1.3 Benchmark

crn MSI Z270 GAMING M7 REVIEW

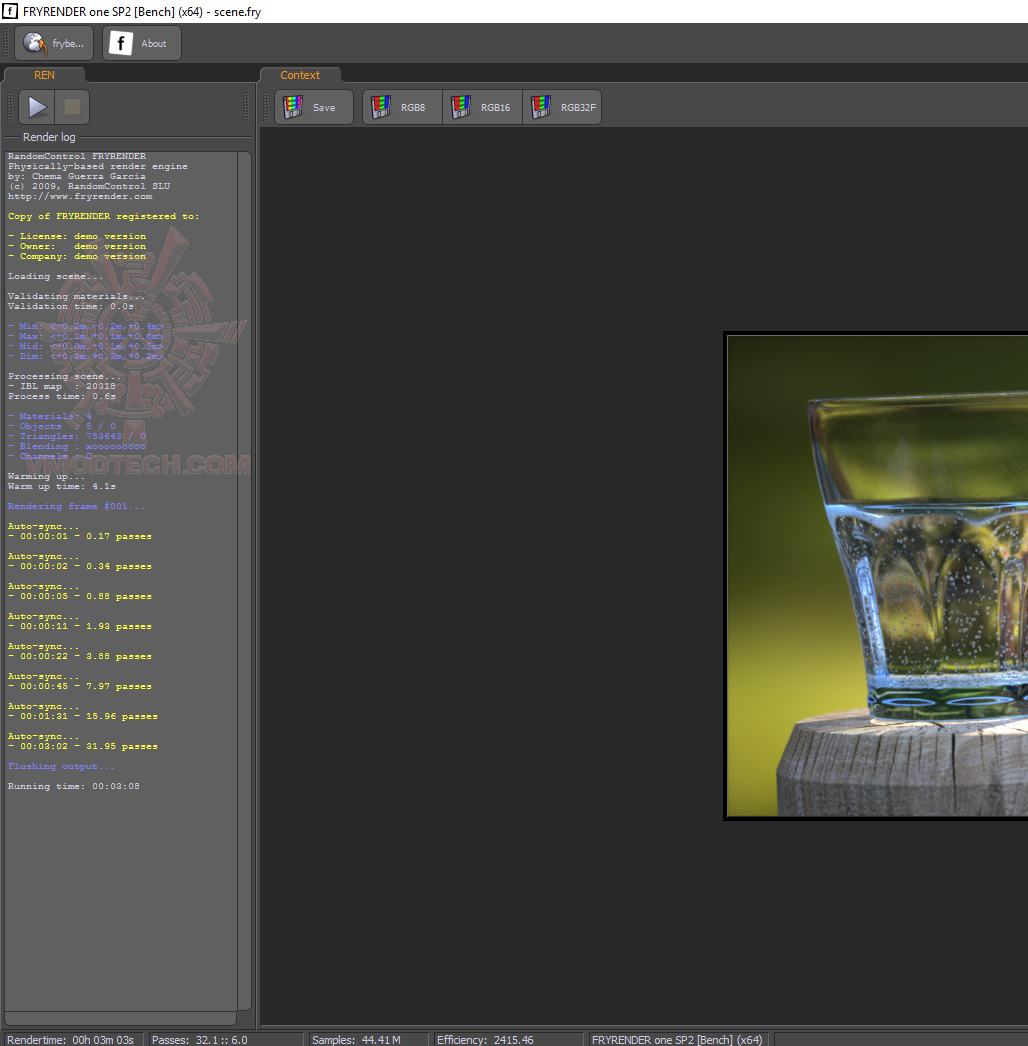

FRYRENDER

frd MSI Z270 GAMING M7 REVIEW

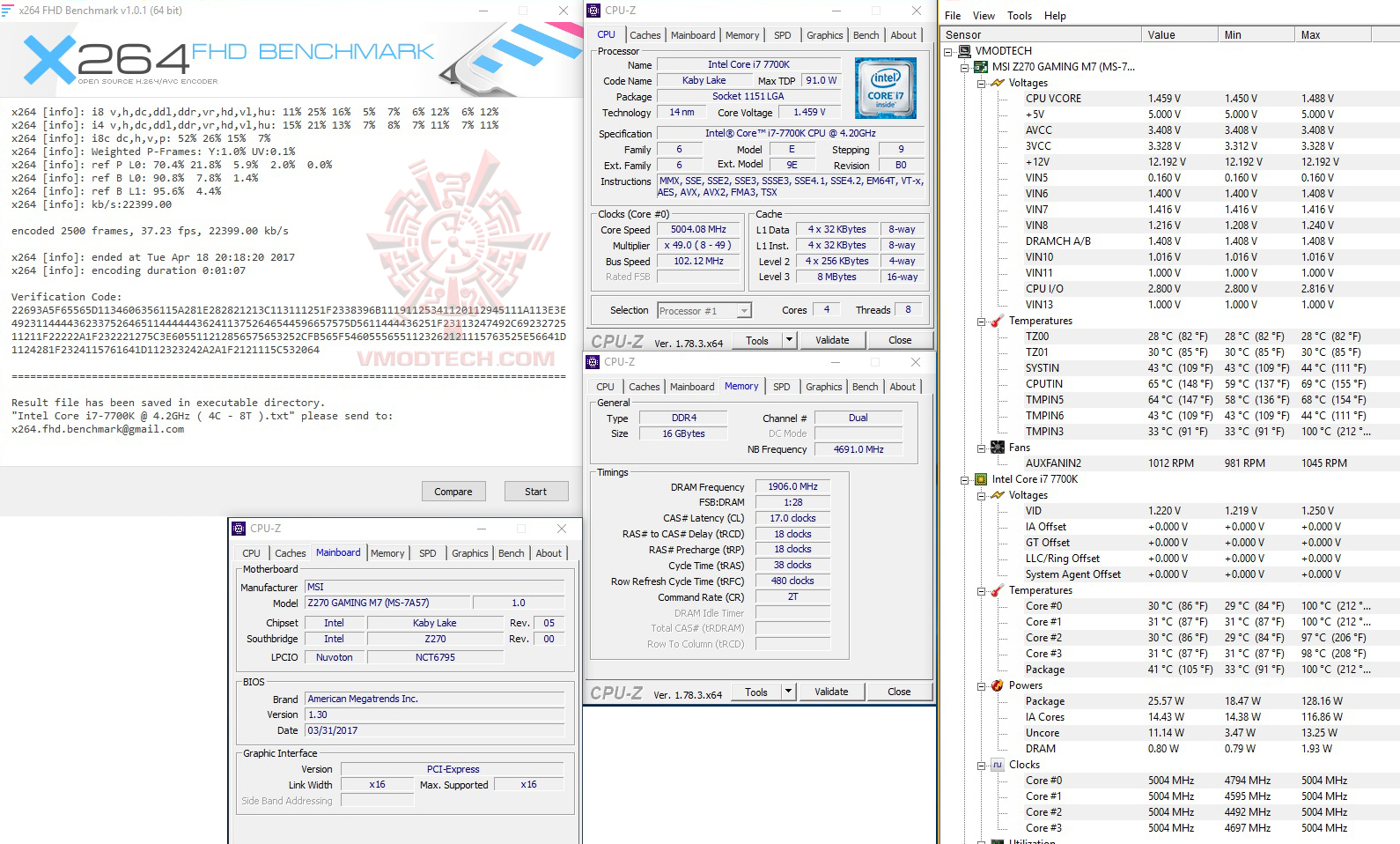

X264 FHD

x264 MSI Z270 GAMING M7 REVIEW

x264 2 MSI Z270 GAMING M7 REVIEW

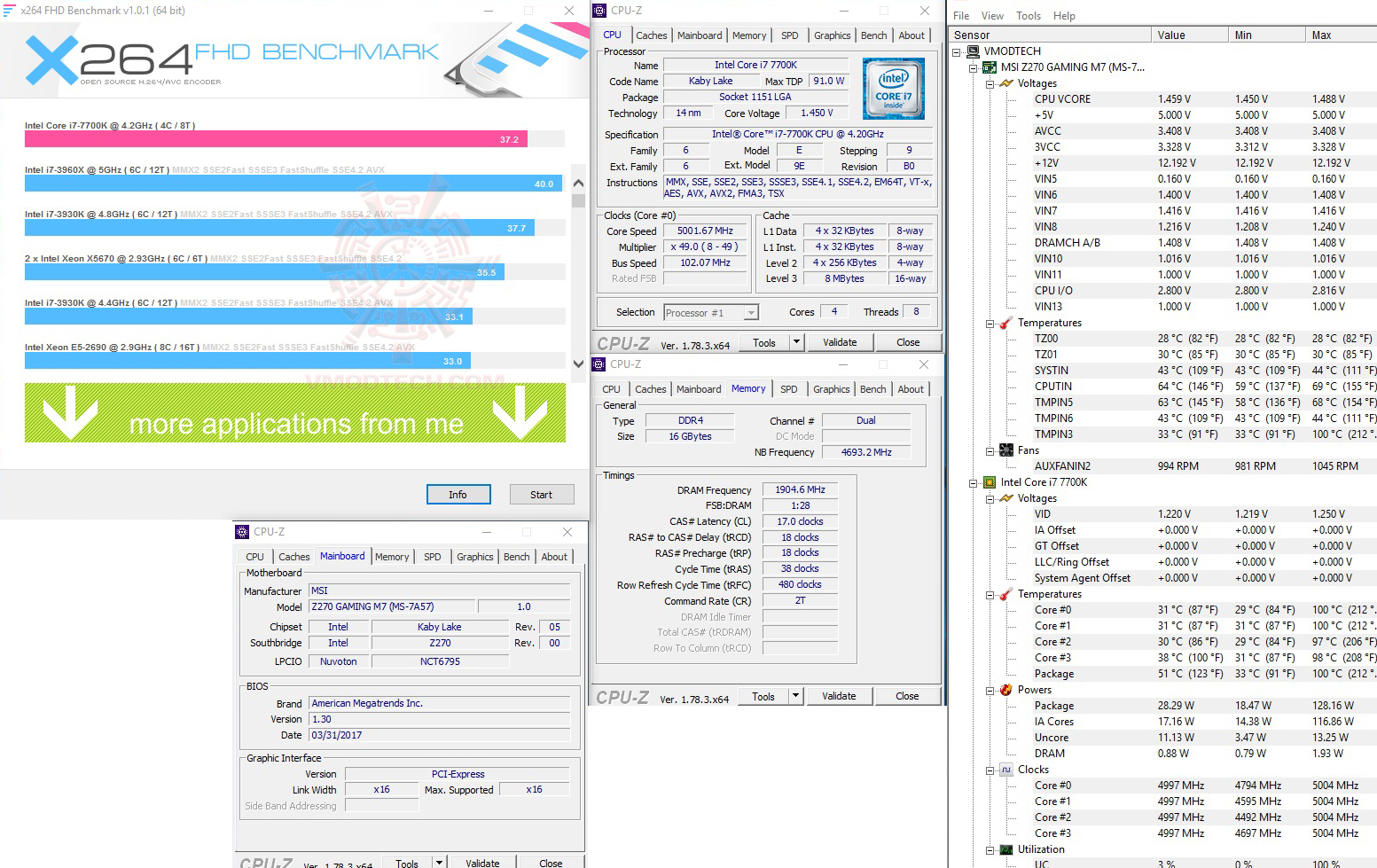

ผล ทดสอบ โดยรวม X264 กดกันไป 37.23FPS ส่วน Fritz Chess อยู่ที่ 42.16และ Winrar อยู่ที่ 13716KB/s แรงทุกการทดสอบเลยครับ

AIDA64 Extreme

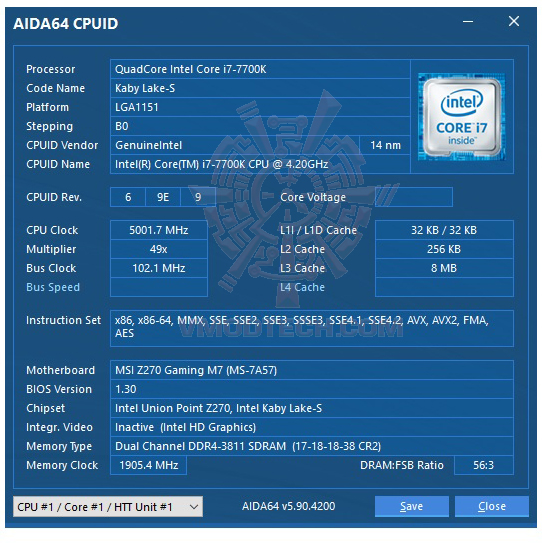

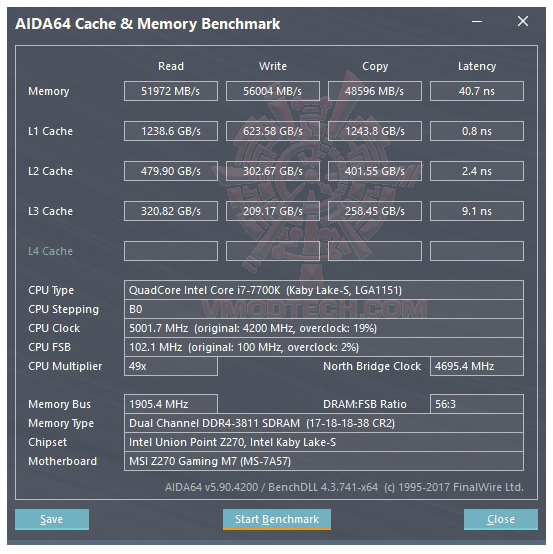

AIDA64 Cache & Memory Benchmark

aida cpu MSI Z270 GAMING M7 REVIEW

mem MSI Z270 GAMING M7 REVIEW


AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 51972MB/s และ Write 56004MB/s แรงทะลุ 50K ทั้งอ่าน/เขียนเลยครับ แรงเยีย่มมากๆครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

————————————————–

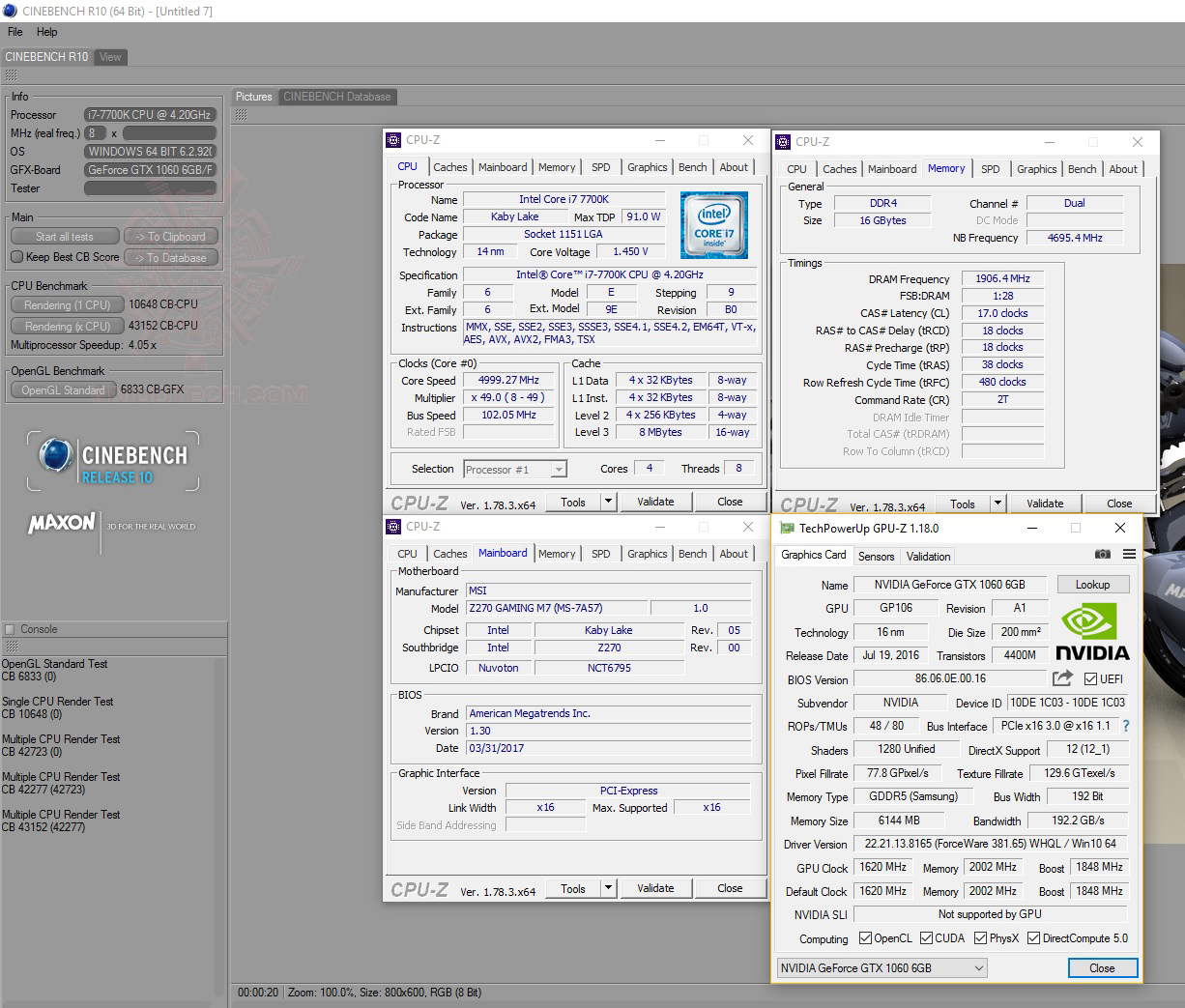

Cinebench 10

cine10 MSI Z270 GAMING M7 REVIEW

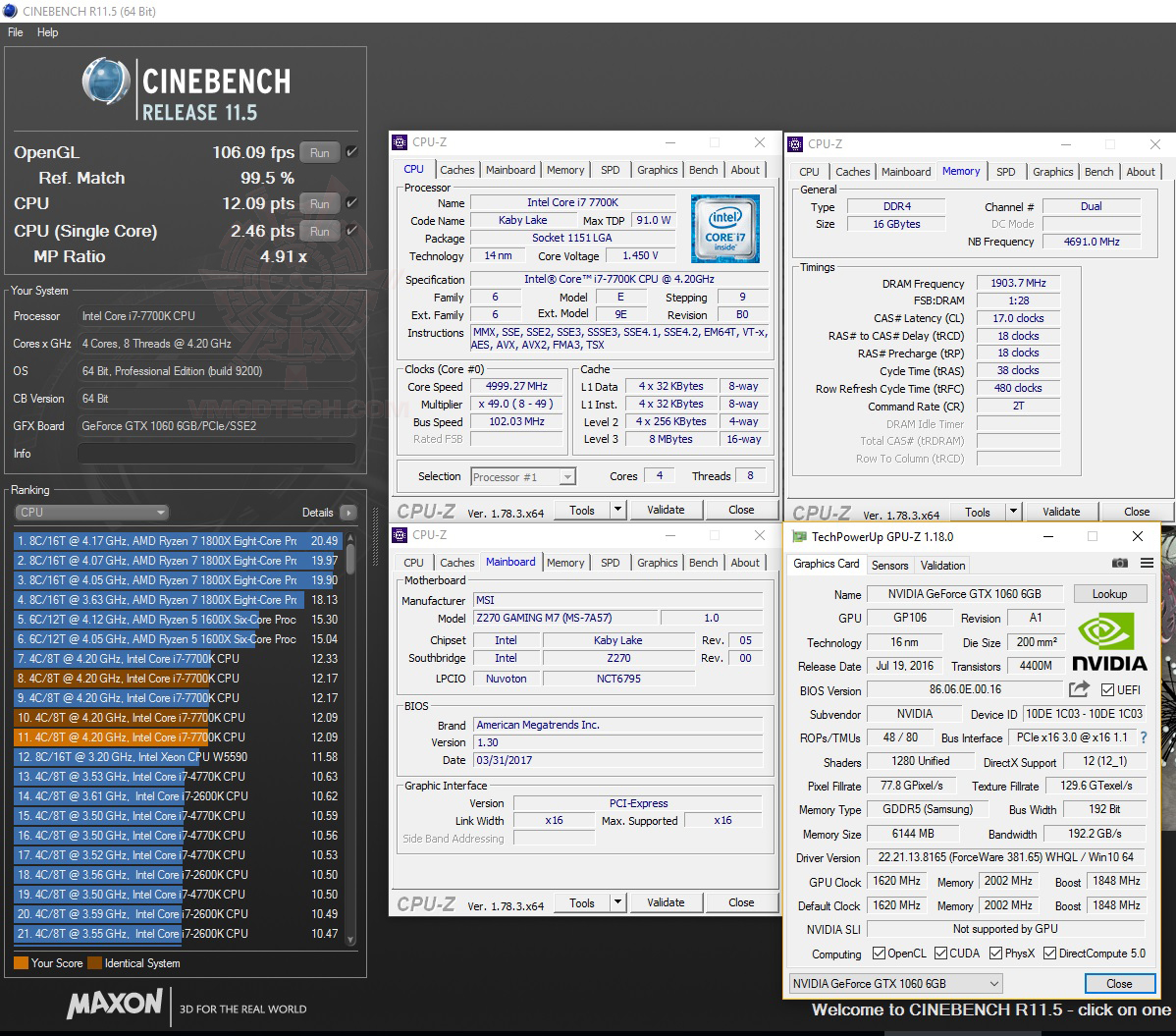

Cinebench 11.5

cine11 MSI Z270 GAMING M7 REVIEW

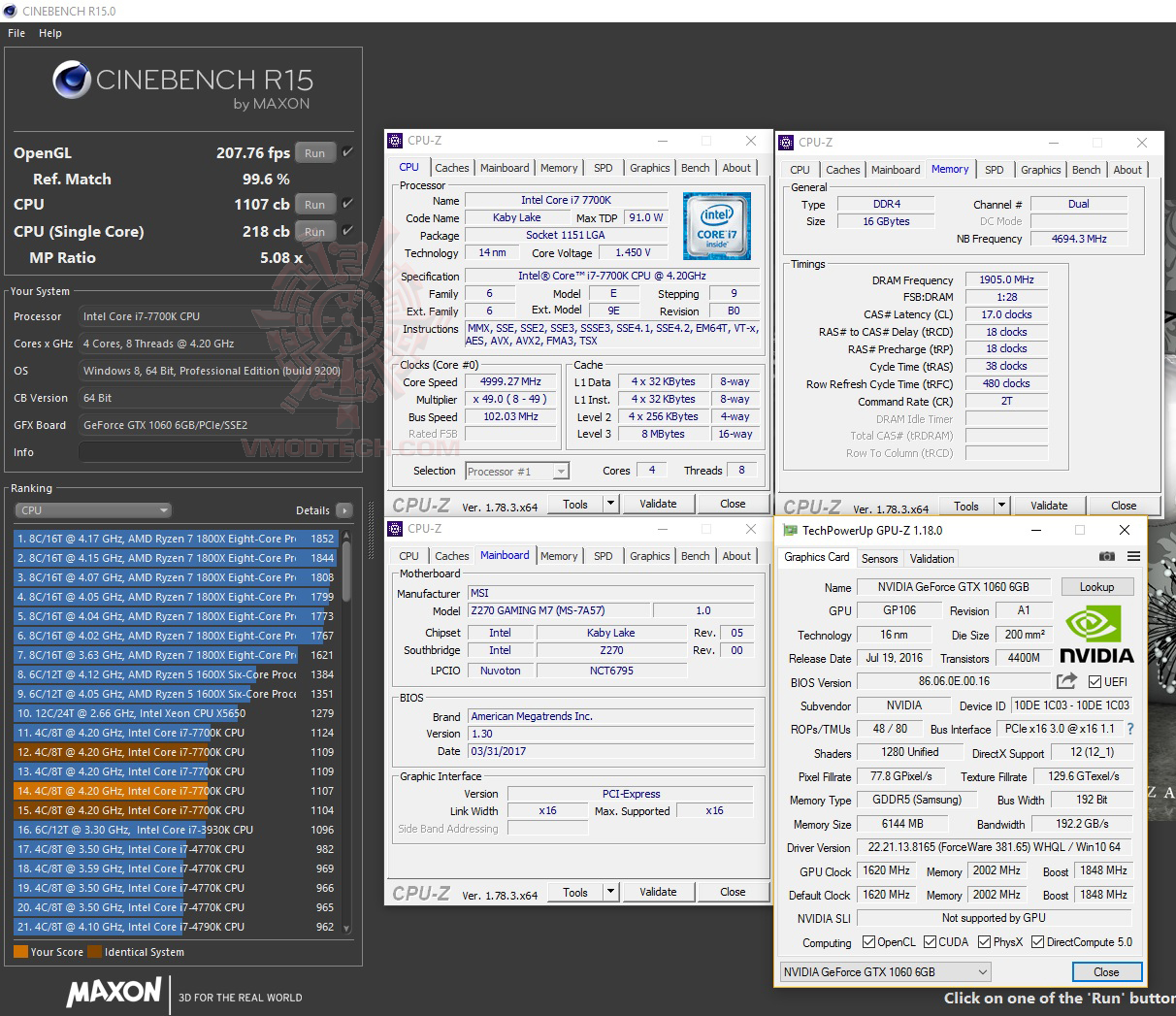

Cinebench 15

cine15 MSI Z270 GAMING M7 REVIEW

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 4หัว เรนเดอร์กันได้แรงมากคะแนนทำได้ดีทุกเวอร์ชั่นครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

————————————————–

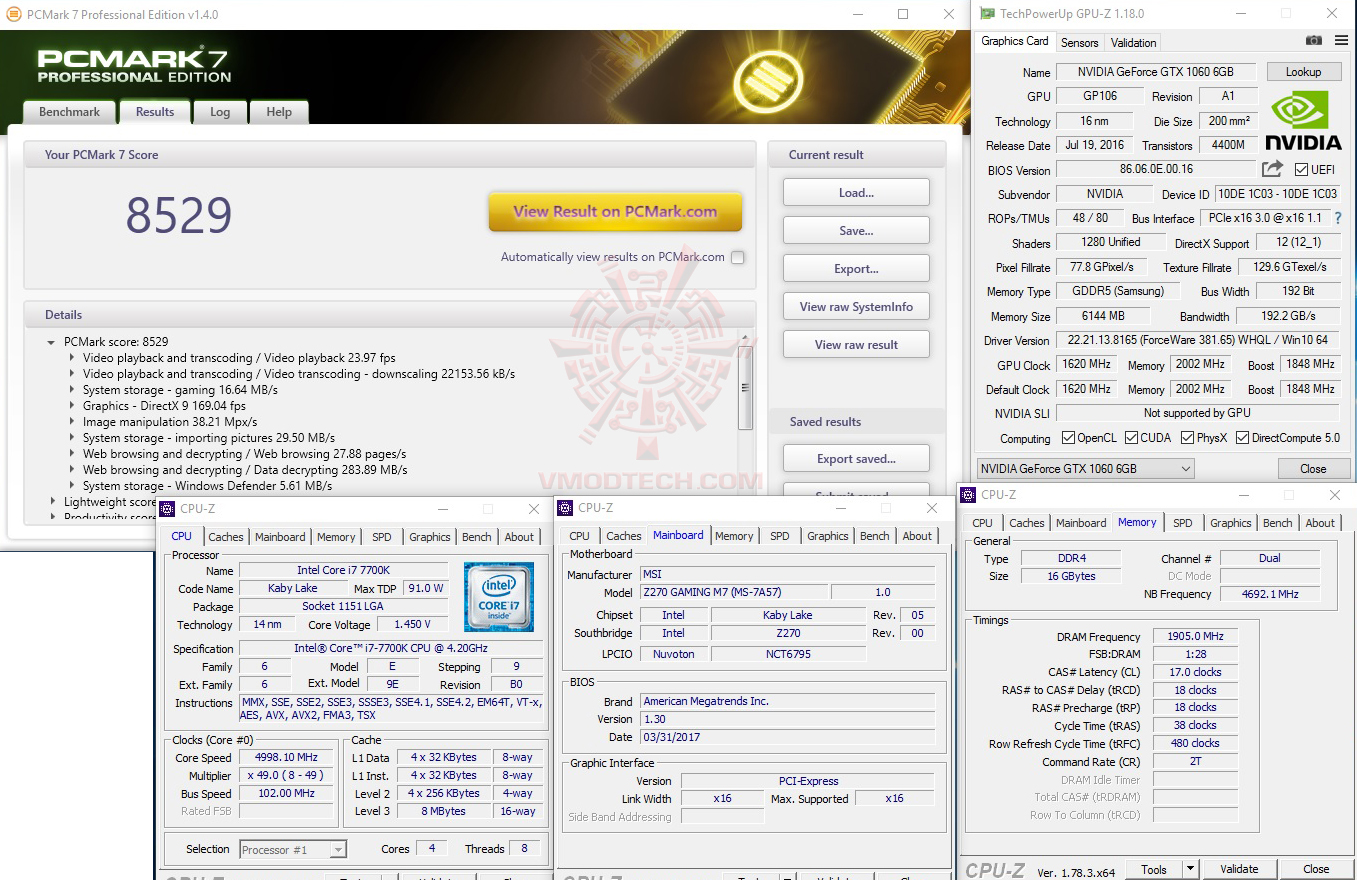

PCMark7

pc7 MSI Z270 GAMING M7 REVIEW

PCMark7 อยู่ที่ 8529คะแนน แรงดีเหมือนเช่นเคย

PCMark8

pc8 MSI Z270 GAMING M7 REVIEW

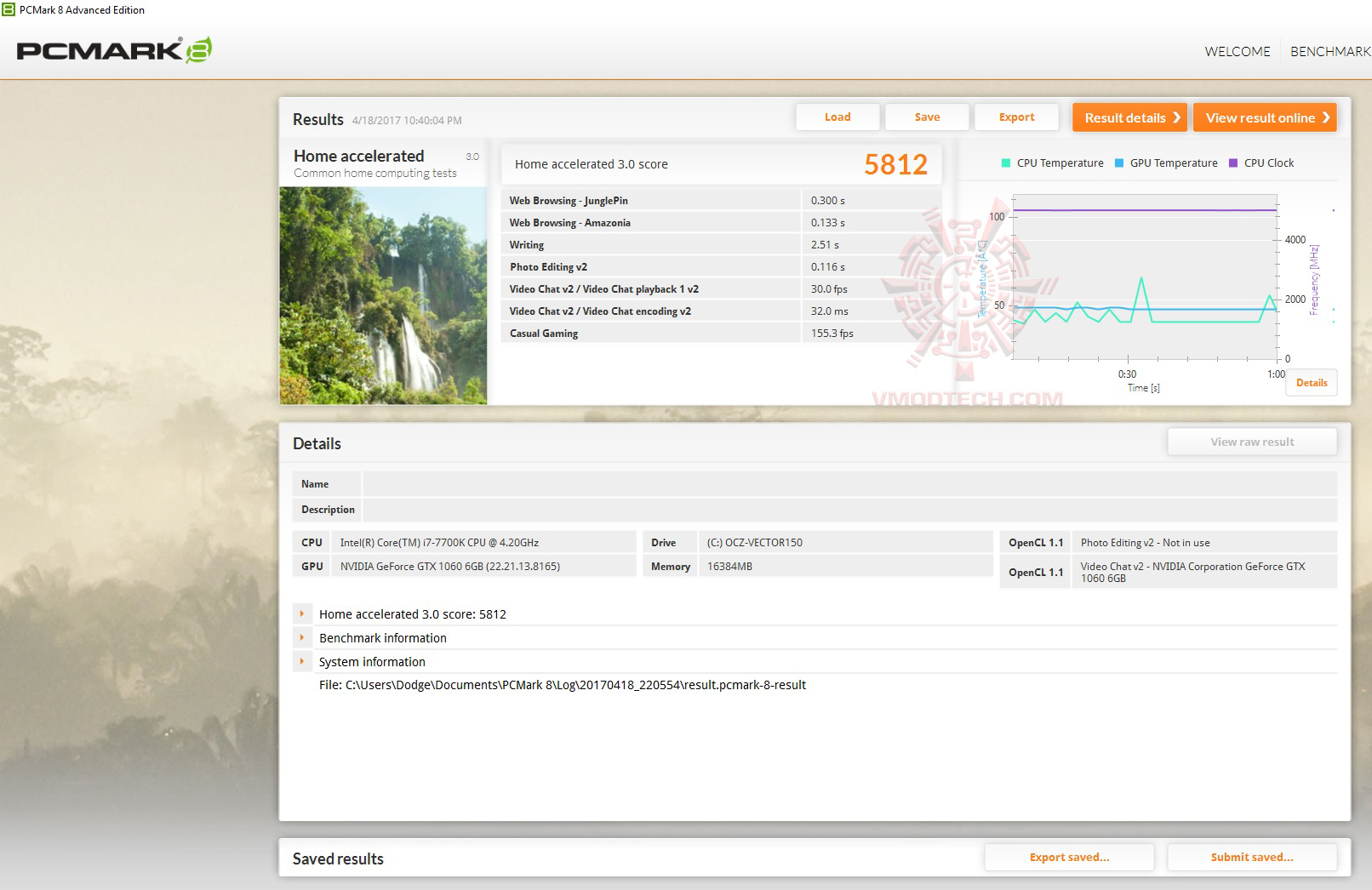

PCMark8 อยู่ที่ 5812คะแนน แรงดีตามมาตรฐานครับ

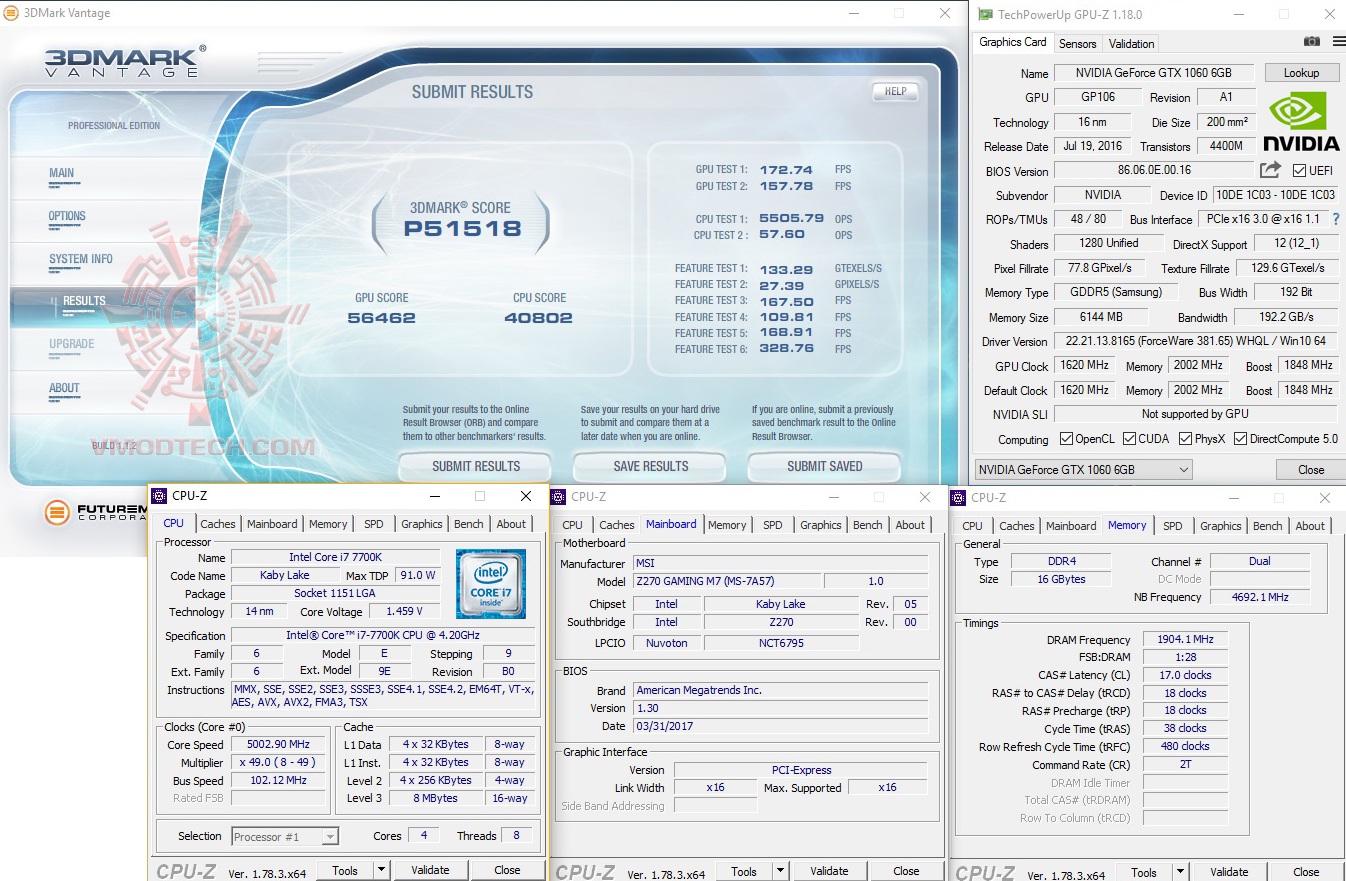

3DMark Vantage

vt MSI Z270 GAMING M7 REVIEW

3DMark Vantage คะแนนอยู่ที่ 51518คะแนน แรงมากๆ

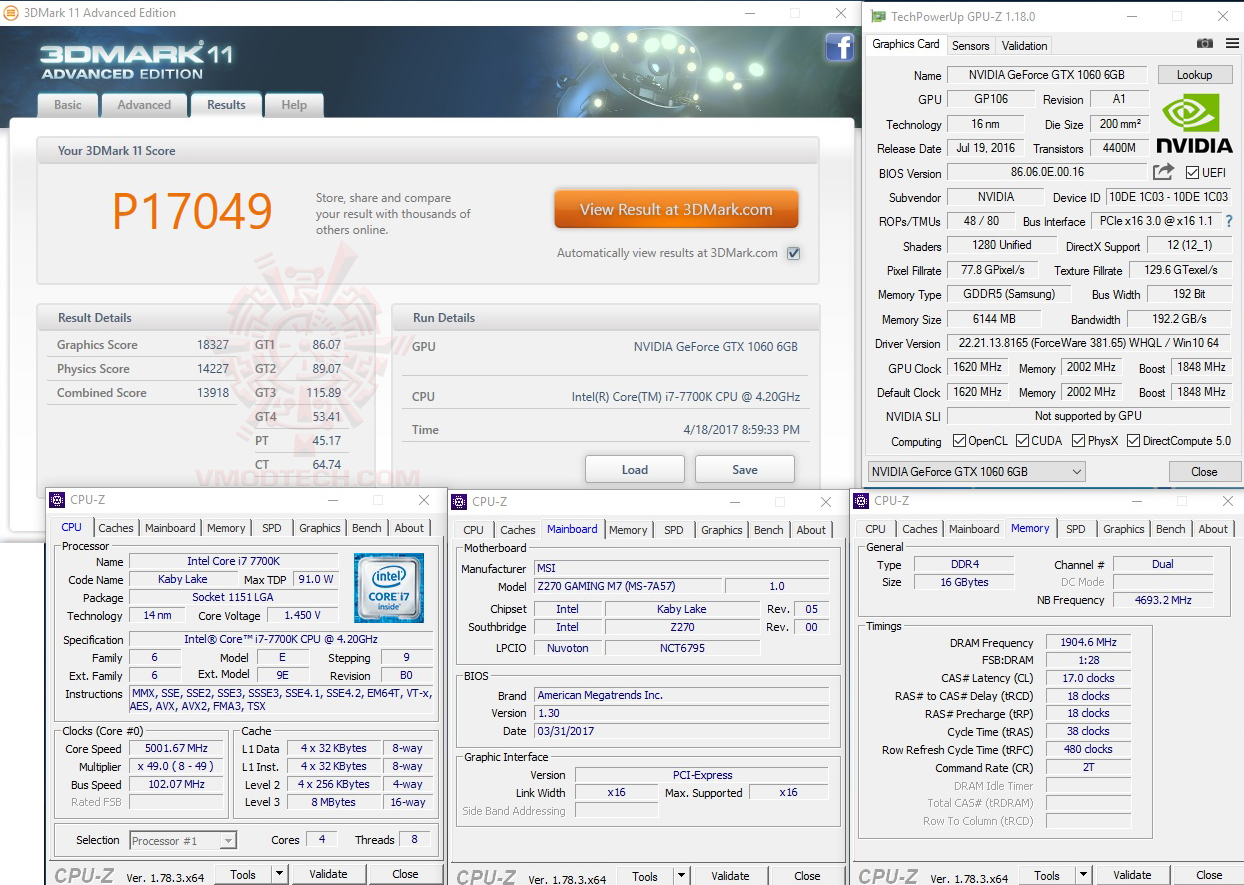

3DMark11

11 MSI Z270 GAMING M7 REVIEW

11x MSI Z270 GAMING M7 REVIEW

3Dmark11 อยู่ที่ 17049คะแนน ทำได้ดีครับ

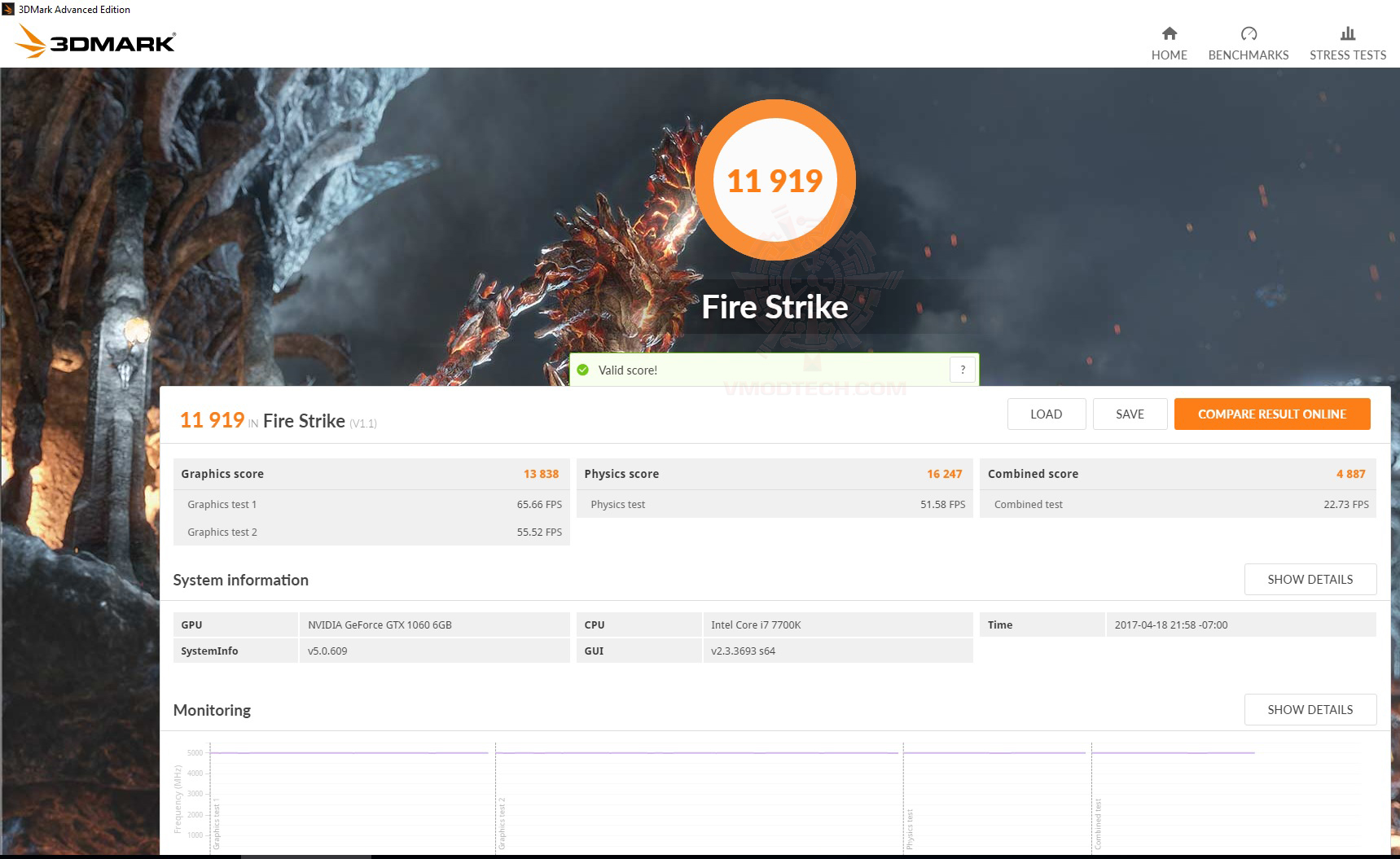

3DMark 2013

sp MSI Z270 GAMING M7 REVIEW

fire MSI Z270 GAMING M7 REVIEW

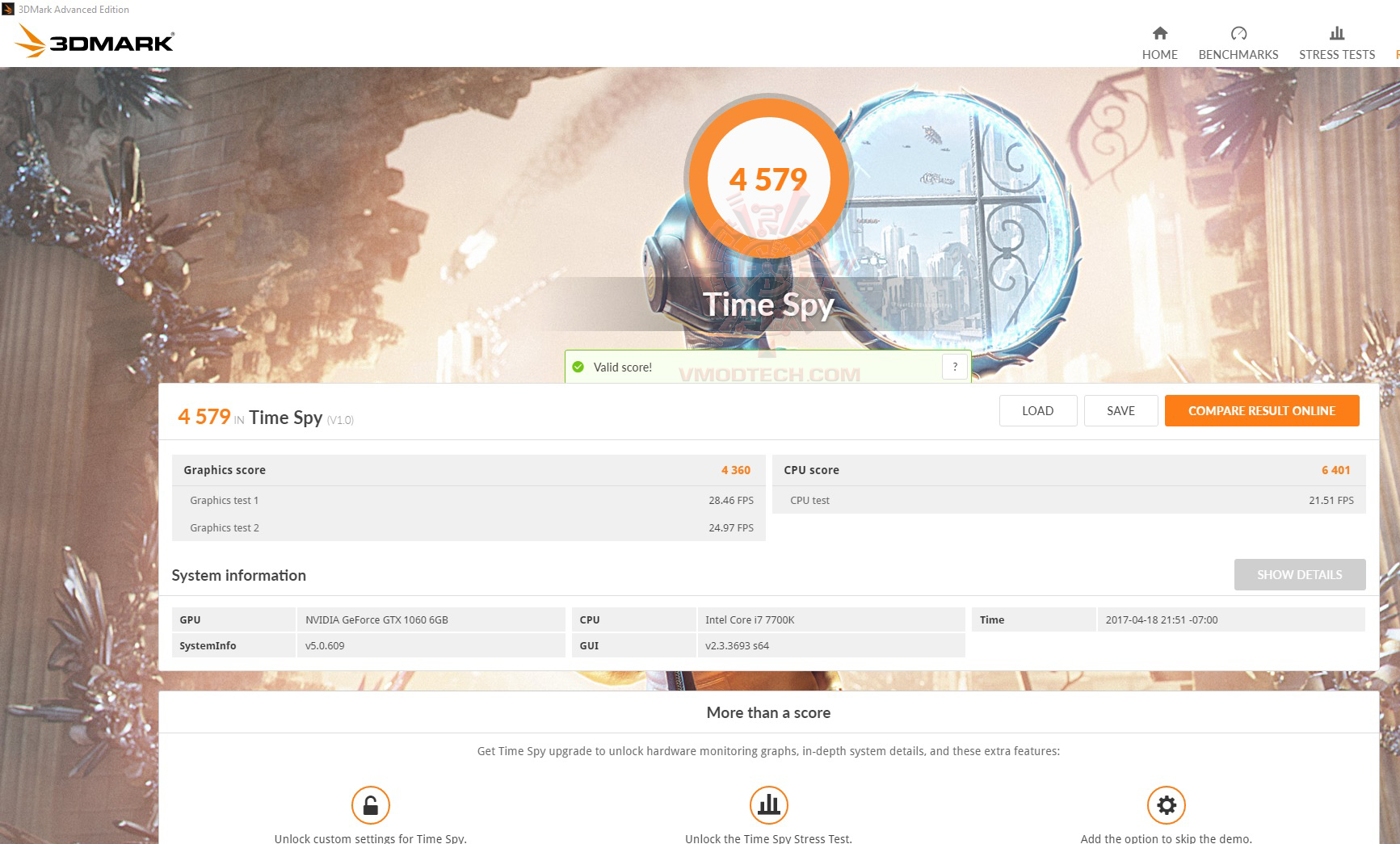

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 11919คะแนนและ Time Spy อยู่ที่ 4579คะแนน แรงเยี่ยมครับทั้งผล DX11 และ DX12 เลยครับ

เราไปชมผลทดสอบแบบโอเวอร์คล๊อกแบบสุดๆส่งท้ายเลยครับ

————————————————–

Maximum Overclock

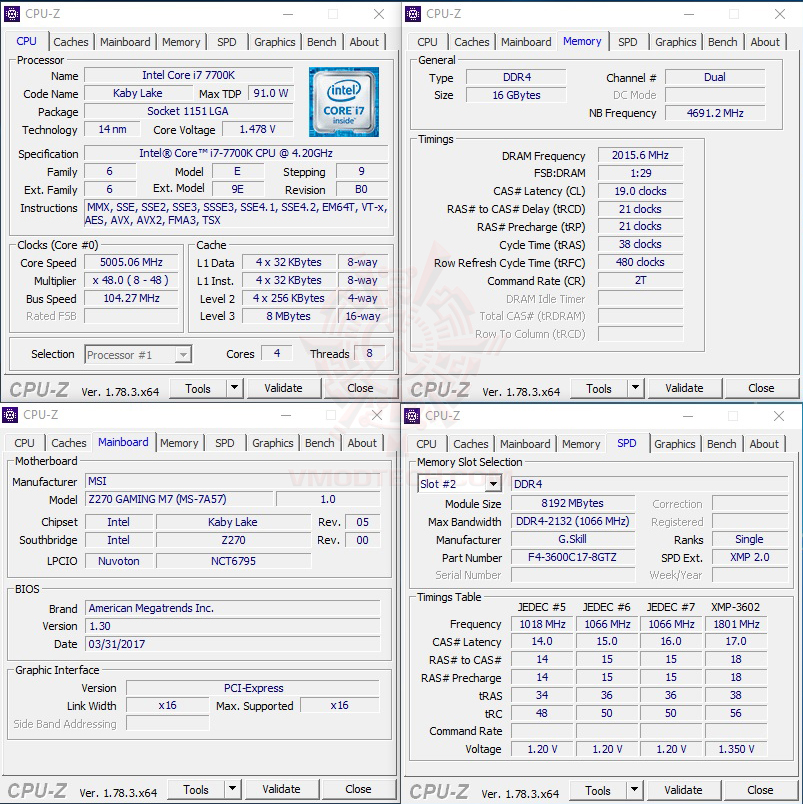

Overclock Memory DDR4 4030Mhz

cpuid4000 MSI Z270 GAMING M7 REVIEW

ก็มาถึงการทดสอบแบบโอเวอร์คล๊อกแบบจัดเต็มส่งท้ายกันนะครับ จัดกันที่บัสแรม 4030Mhz ได้ตามที่เมนบอร์ด MSI Z270 GAMING M7 การันตีเอาไว้ได้อย่างสบายๆครับ ที่ความเร็ว 5Ghz บัสแรม 4030Mhz กับแรมบัสเริ่มต้นแค่ 3600Mhz ได้อย่างสบายๆครับผม

aida MSI Z270 GAMING M7 REVIEW

mem1 MSI Z270 GAMING M7 REVIEW

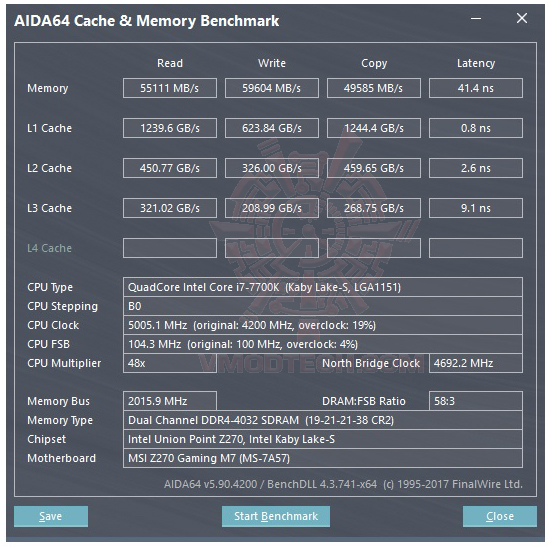

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีขึ้นเลยครับกับบัสแรม 4030Mhz อยู่ที่ Read 55111MB/s และ Write 59604MB/s แรงทะลุ 50K ทั้งอ่าน/เขียนเลยครับสุดยอดมากๆ

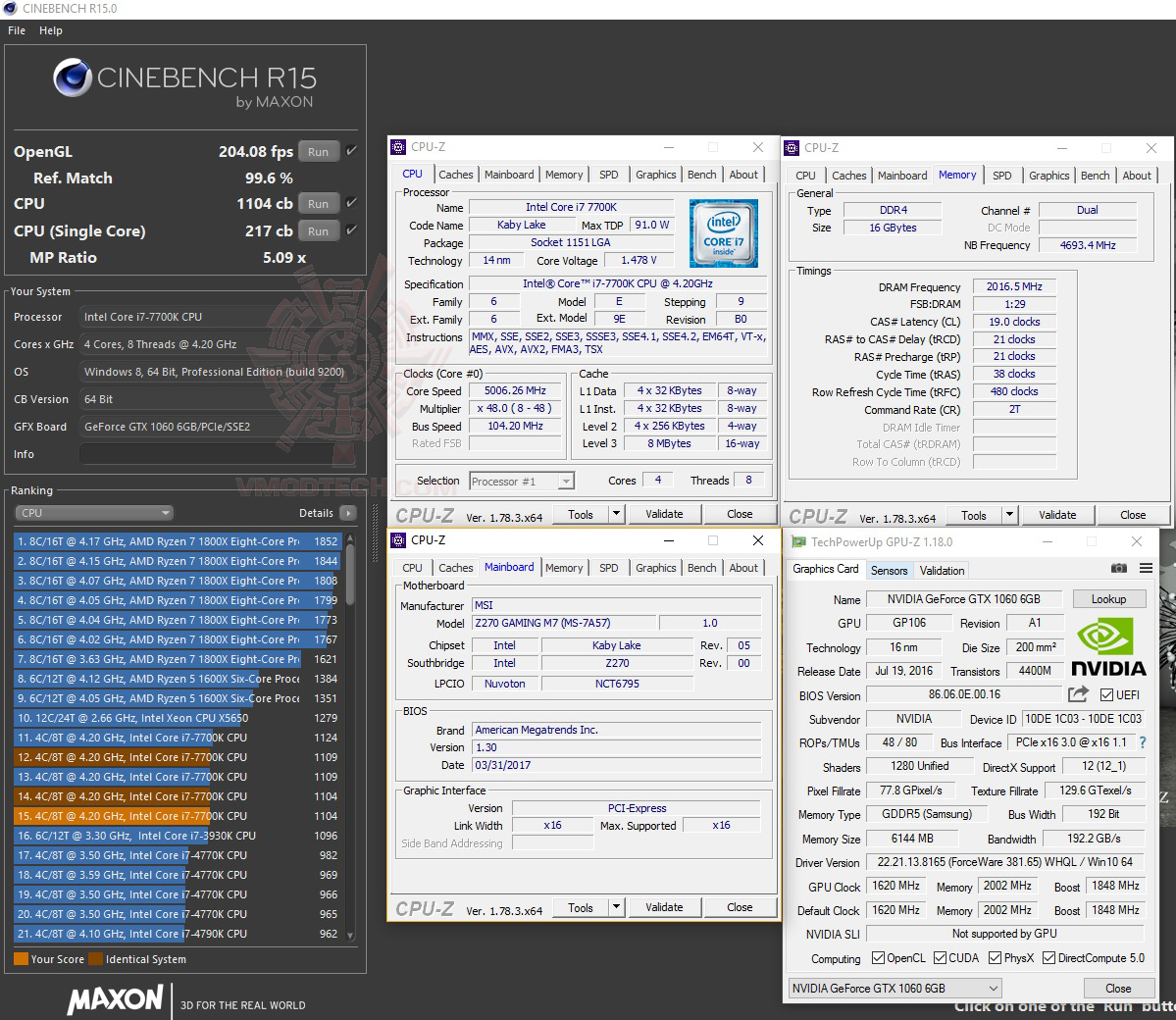

cine15 4000 MSI Z270 GAMING M7 REVIEW

Overclock 5.2Ghz

cpuid52 MSI Z270 GAMING M7 REVIEW

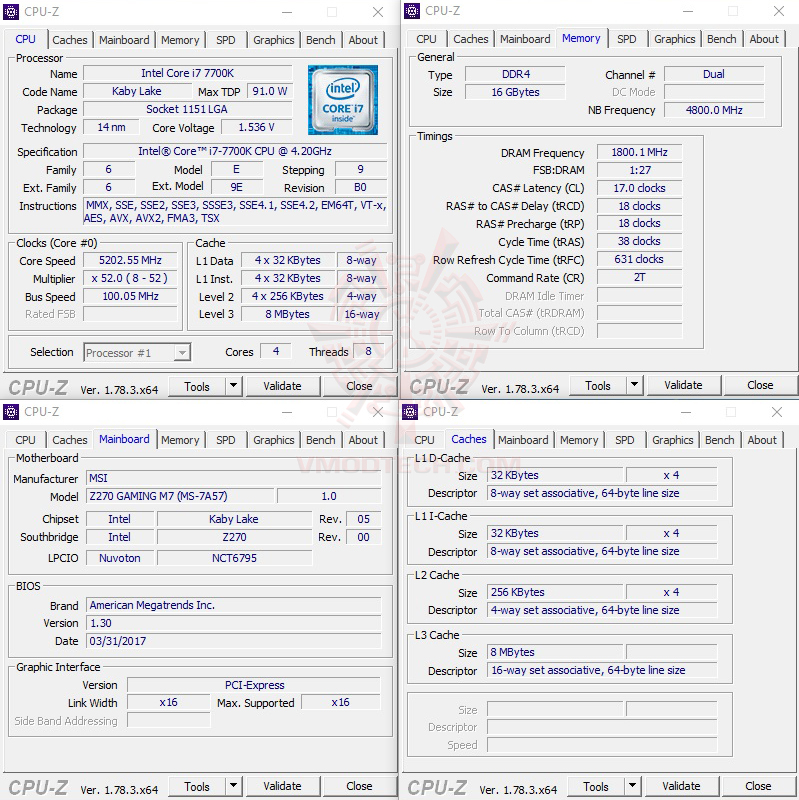

สำหรับประสิทธิภาพในการโอเวอร์คล๊อกที่ความเร็วสูงๆก็จัดกันที่ความเร็ว 5.2Ghz ได้อย่างสบายๆครัับ ท่านใดมีซีพียูวิ่งดีๆไม่มีปัญหาแน่นอนครับ MSI Z270 GAMING M7 เอาอยู่แน่นอน

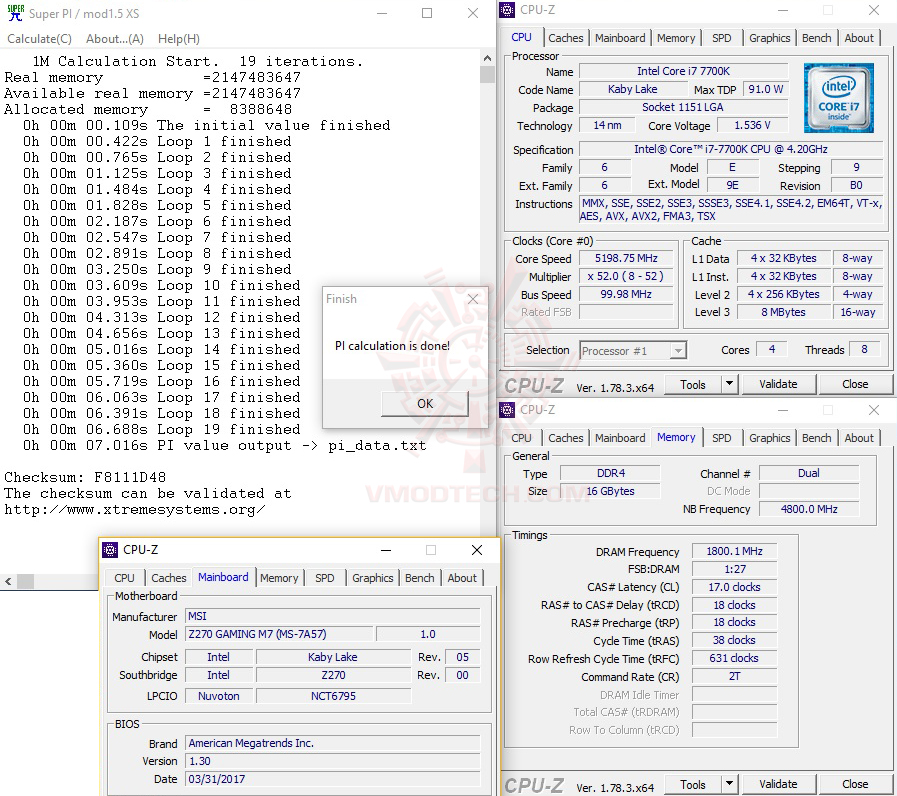

SuperPi 1MB

s1 52 MSI Z270 GAMING M7 REVIEW

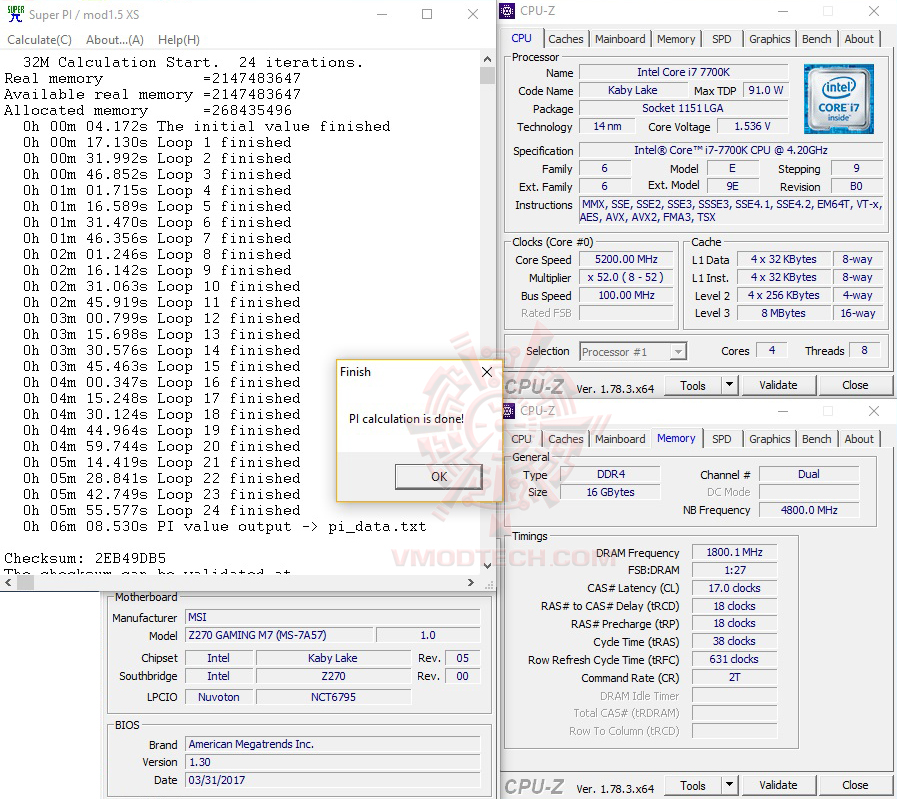

SuperPi 32MB

s32 52 MSI Z270 GAMING M7 REVIEW

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.016วินาที SuperPI 32 อยู่ที่เวลา 6นาที 8.530วินาที เร็วขึ้นอย่างมากเลยทีเดียวครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

————————————————–

msi z270 gaming m7 review MSI Z270 GAMING M7 REVIEW

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z270 GAMING M7 ที่วันนี้ทำผลงานได้ดีเยี่ยมครับ ทั้งผลทดสอบในการโอเวอร์คล๊อกที่เล่นกันที่ความเร็ว 5Ghz Uncore 4.7Ghz บัสแรม 3800Mhz CL17 ได้อย่างมีเสถียรภาพตลอดการทดสอบใช้งานกันได้จริงๆทดสอบผ่านทุกโปรแกรม อีกทั้งยังสามารถกดกันแบบเต็มๆที่ความเร็ว 5.2Ghz บัสแรม 4030Mhz ได้อย่างสบายๆอีกด้วย ถือเป็นเมนบอร์ดที่ออกแบบมารองรับการโอเวอร์คลีอกเต็มรูปแบบจริงๆรวมไปถึงฟีเจอร์ของเกมส์มิ่งที่จัดเต็มควบคู่กันอย่างลงตัว ด้วยดีไซน์ที่มีกลิ่นอายของ MSI GAMING ที่ดูดุดันขึ้นด้วยโทนสีดำฮีตซิงค์ที่ดูใหญ่โตอลังการมากๆ พร้อมตัดด้วยสีสรรของแสงไฟ Mystic Light RGB / Mystic Light Sync ที่สามารถกำหนดโหมดการทำงานตามความต้องการได้อย่างง่ายดายทำให้ตัวเมนบอร์ดดูสวยงามเด่นขึ้นมามากเลยทีเดียวครับ ในส่วนของวัสดุสล๊อตต่างๆก็มีโลหะ Steel Armor ป้องกันอันตรายจากการใช้งานให้ครบครันด้วยมาตรฐาน Military Class 5 ของทาง MSI จัดให้แบบเต็มๆ ในส่วนของฟีเจอร์ที่สำคัญๆก็มีมาให้แบบครบๆอาทิ VR Ready , Mystic Light RGB , Triple Turbo M.2 , Audio Boost 4 PRO , Nahimic 2 , GAMING LAN , BIOS Flashback+  จุดเด่นอีกอย่างที่ต้องพูดถึงก็คือบรรดาช่อง Turbo M.2 ที่ให้กันมาถึง 3ช่องมีเกราะป้องกันให้อีกด้วย 1ช่องและรองรับความเร็วด้วยเทคโนโลยี XBOOST ให้บรรดา SSD ของท่านวิ่งได้เต็มประสิทธิภาพมากยิ่งขึ้นอีกด้วย ซึ่งถือได้ว่าเป็นเมนบอร์ดรุ่นใหญ่ที่มีประสิทธิภาพรอบด้านอีกรุ่นที่บรรดาคอเกมส์มิ่งขาแรงที่เน้นฟีเจอร์เกมส์มิ่งและการโอเวอร์คล๊อกไว้อย่างครบครัน MSI Z270 GAMING M7 นั้นเป็นตัวเลือกที่ต้องพิจารณาอีกรุ่นเลยครับกับเมนบอร์ดในราคาไม่เกินหนึ่งหมื่นบาท สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 94XXบาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

ขอบคุณที่ติดตาม

Dodge Vmodtech

.

vmod award performance best MSI Z270 GAMING M7 REVIEWvmod award innovation best MSI Z270 GAMING M7 REVIEW

.
