สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์ม Intel ใหม่ล่าสุดที่ทำการเปิดตัวไปเมื่อวานนี้เองครับกับ Intel 8th Gen “Coffee Lake” ตัวแรงในชิบเซ็ตใหม่ล่าสุดนั่นก็คือ Z370 โดยเมนบอร์ดที่จะนำมารีวิวให้ท่านได้ชมในวันนี้ก็คือ MSI Z370 GAMING PRO CARBON AC มากันในแบรนด์ MSI ที่บรรดาเหล่าสาวก MSI GAMING รู้จักกันดีกับเมนบอร์ดซีรี่ย์ตัวแรงรุ่นนี้ที่เน้นฟีเจอร์การที่พิเศษออกแบบมาสำหรับคอเกมส์มิ่งและนักโอเวอร์คล๊อกโดยเฉพาะ ด้วยดีไซน์ที่สวยงามสุดในแนวโทนสีดำสลับลวดลายของคาร์บอนเคฟลา CARBON AC ที่อยู่ตรงฮีตซิงค์ของตัวเมนบอร์ดเพิ่มความสวยงามดุดันตามสไตล์ซีรี่ย์นี้เลยครับ พร้อมทั้งยังมีไฟแสดงผลแบบ Mystic Light Sync RGB อยู่ใต้เมนบอร์ดและชิบเซ็ตให้อีกด้วย ในส่วนของฟีเจอร์ก็เรียกได้ว่าจัดเต็มพิกัดไม่ว่าจะเป็น MYSTIC LIGHT: 16.8 million colors , Lightning Fast Game , 2x TURBO M.2, Intel Optane Memory Ready. M.2 Shield, LIGHTNING USB 3.1 GEN2 , AUDIO BOOST 4 with NAHIMIC 2+ , DDR4 Boost , GAMING LAN and Wireless , STEEL ARMOR PCI-E slots , Military Class 5 , Game Boost, GAMING Hotkey, X-Boost, WTFast , EZ Debug LED , Click BIOS 5 เรียกได้ว่าจัดเต็มสำหรับคอเกมส์มิ่งและขาโอเวอร์คล๊อกกันอย่างเต็มพิกัดเลยครับ ด้วยมาตรฐาน Military Class 5 ที่เน้นวัสดุเกรดพรีเมี่ยมรองรับการใช้งานเต็มรูปแบบทั้งการโอเวอร์คล๊อกบรรดาภาคจ่ายไฟที่ออกแบบมาเป็นอย่างดีที่มีชุดฮีตซิงค์ระบายความร้อน Gaming heatsinks คอยระบายความร้อนอย่างเต็มประสิทธิภาพและสวยงามดุดันให้แบบเต็มๆอีกด้วย  ส่วนการทดสอบในวันนี้ผมจะจัดเต็มกับซีพียูอินเทล Intel 8th Gen “Coffee Lake” รุ่นใหม่ล่าสุดอย่าง Intel Core i5 8600K รุ่นใหม่จัดกันแบบเต็มๆตลอดการทดสอบครับ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ MSI Z370 GAMING PRO CARBON AC กันต่อเลยครับ

.

MSI Z370 GAMING PRO CARBON AC Appearance

ตัวกล่องนี่ดูสวยงามดุดันสมเป็น MSI GAMING ครับ ในซีรี่ย์ CARBON AC

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

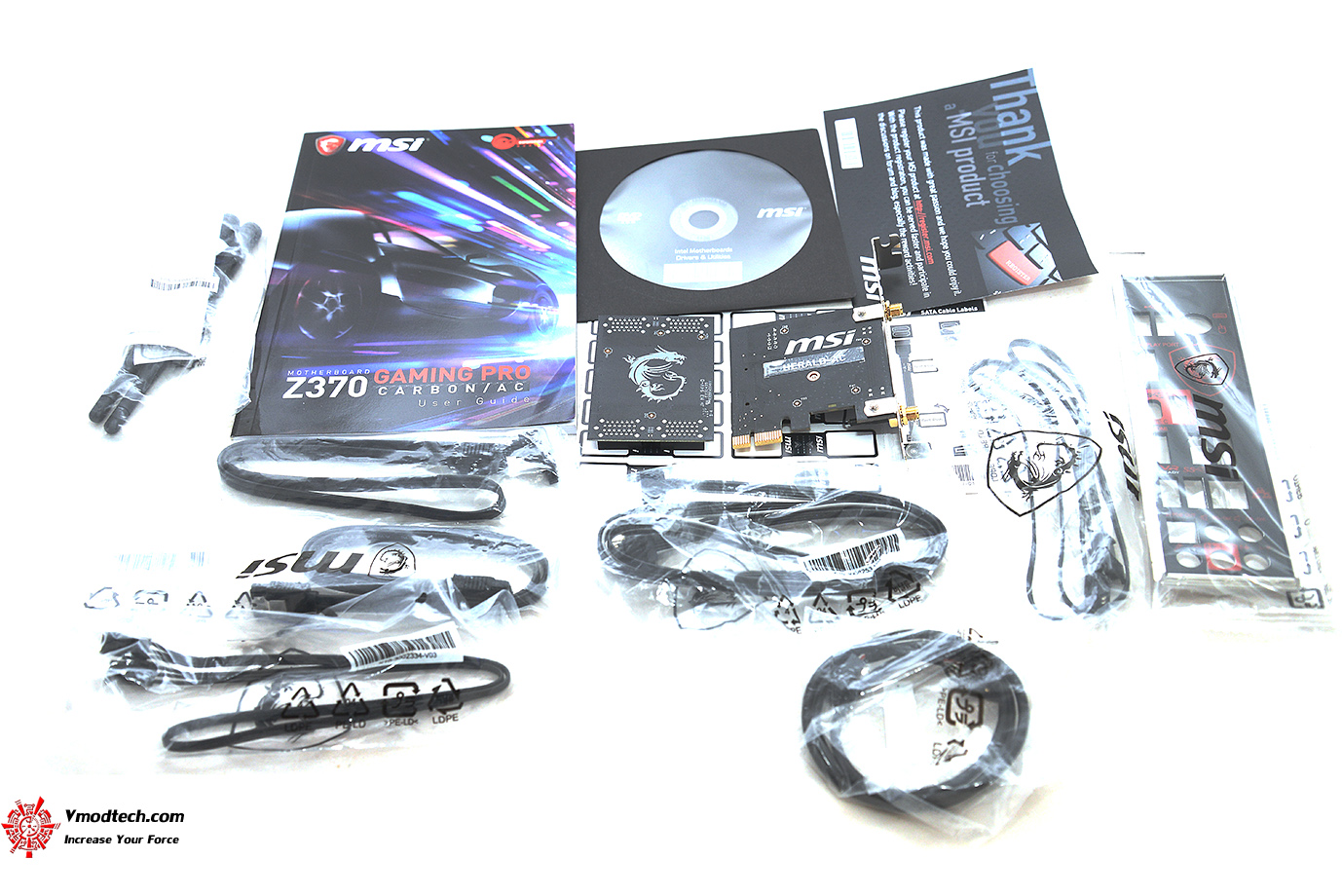

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สติ๊กเกอร์ สาย SATA 3ชุด บริดจ์ SLI 1ชุด เสาไวไฟ การ์ดไวไฟ Intel Wi-Fi card จัดมาให้เยอะจริงๆ

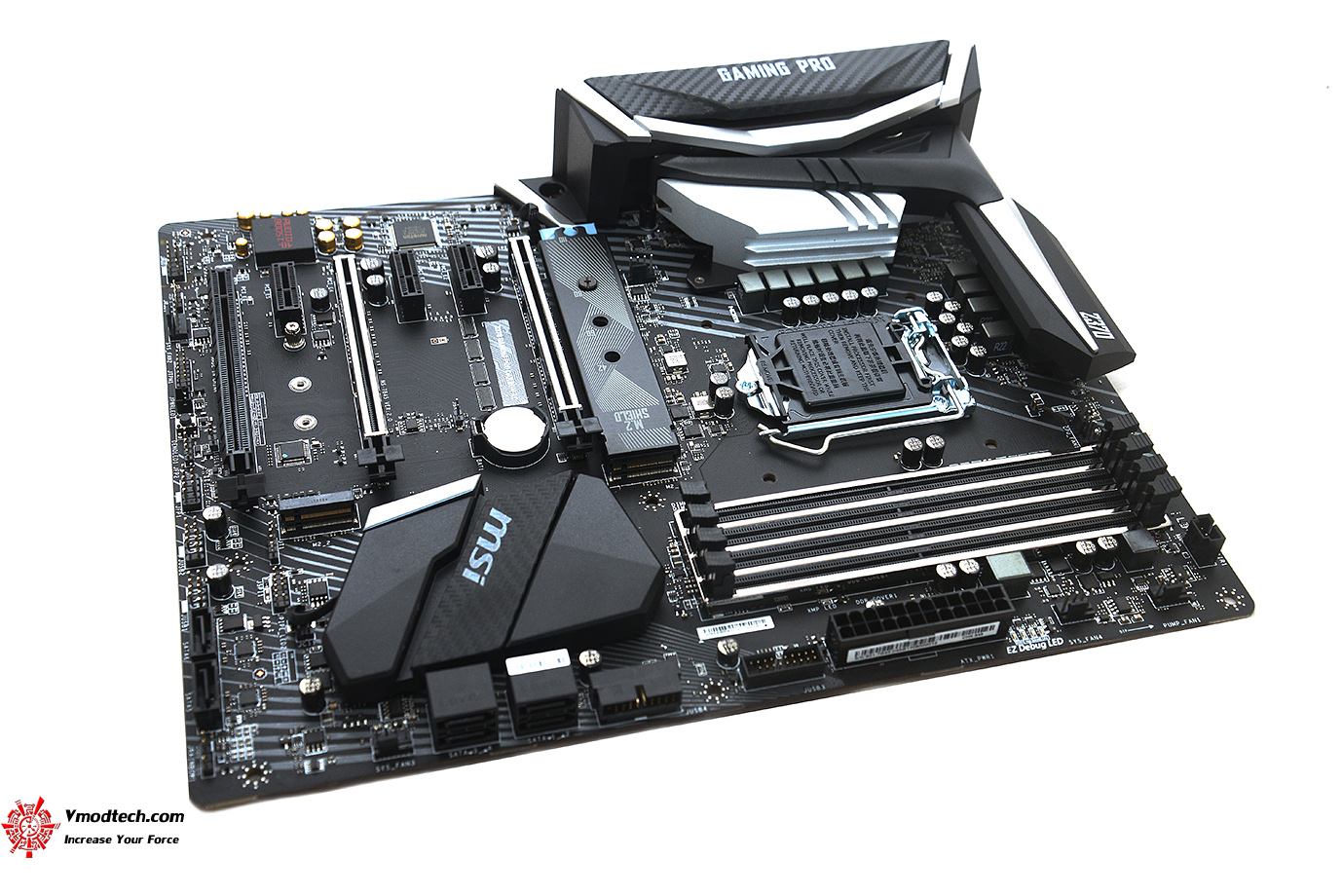

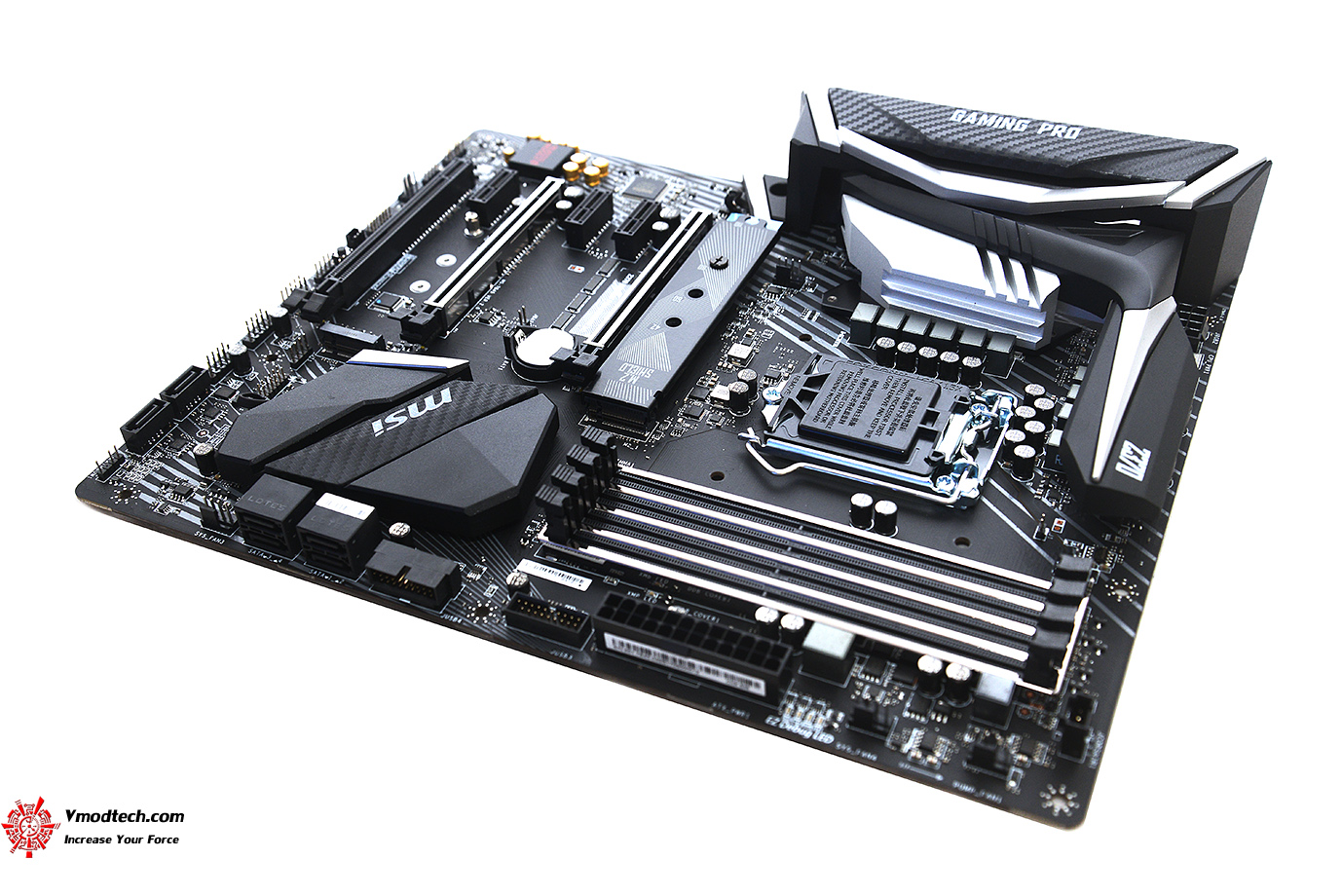

ตัวเมนบอร์ดสีดำสนิทสลับด้วยลายคาร์บอน CARBON AC สวยงามมากครับ พรต้อมตัดด้วยบรรดาสล๊อต PCIe ที่เป็น STEEL ARMOR PCI-E slots สีเงินดูแล้วโดดเด่นเพิ่มขึ้นไปอีกครับ

ตัวเมนบอร์ดขนาด  12 in. x 9.6 in. (30.4 cm x 24.3 cm) ATX Form Factor

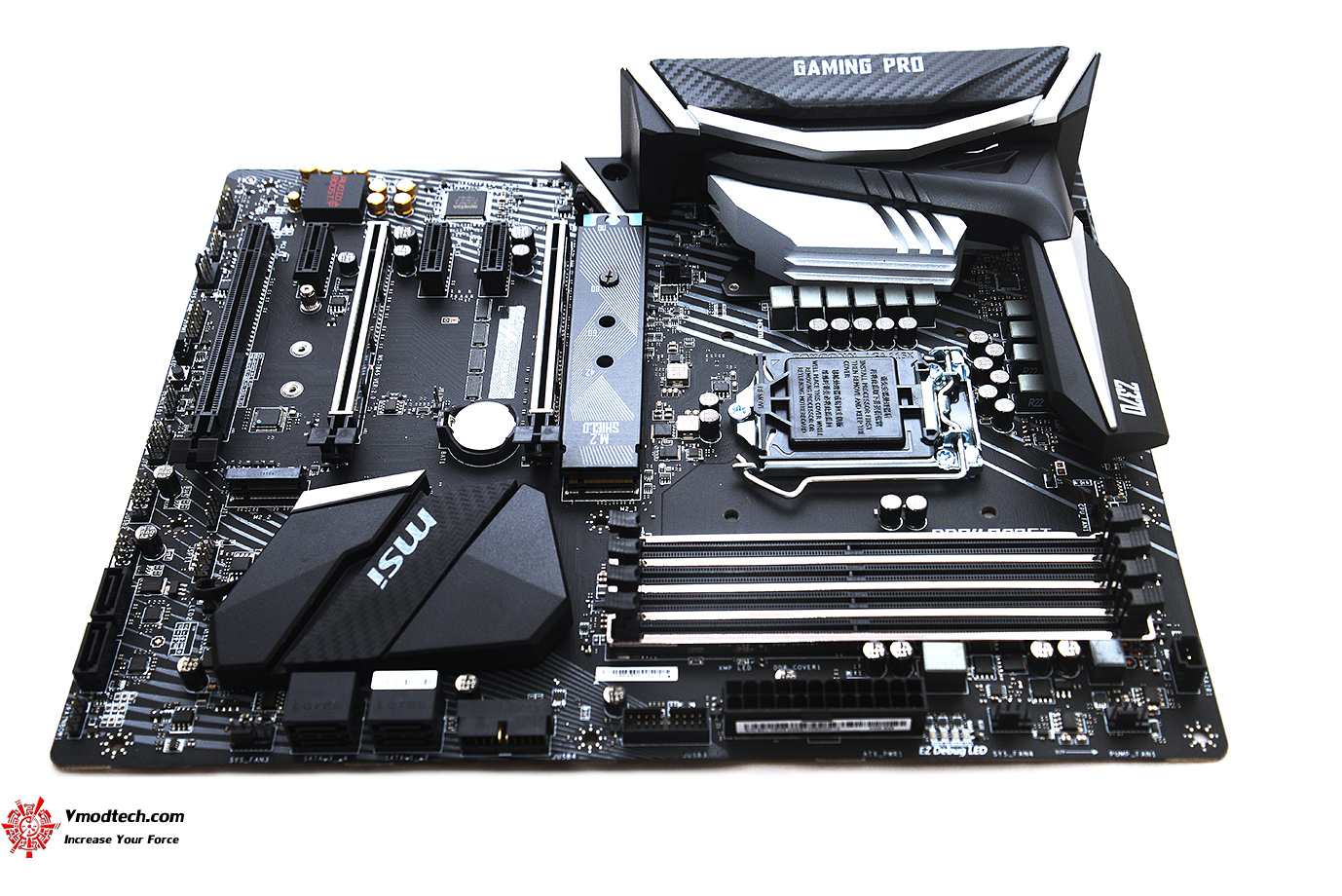

การจัดวางอุปกรณ์ต่างๆดูลงตัวมากครับ ฮีตซิงค์ที่ใหญ่โตเน้นการระบายความร้อนได้เป็นอย่างดี

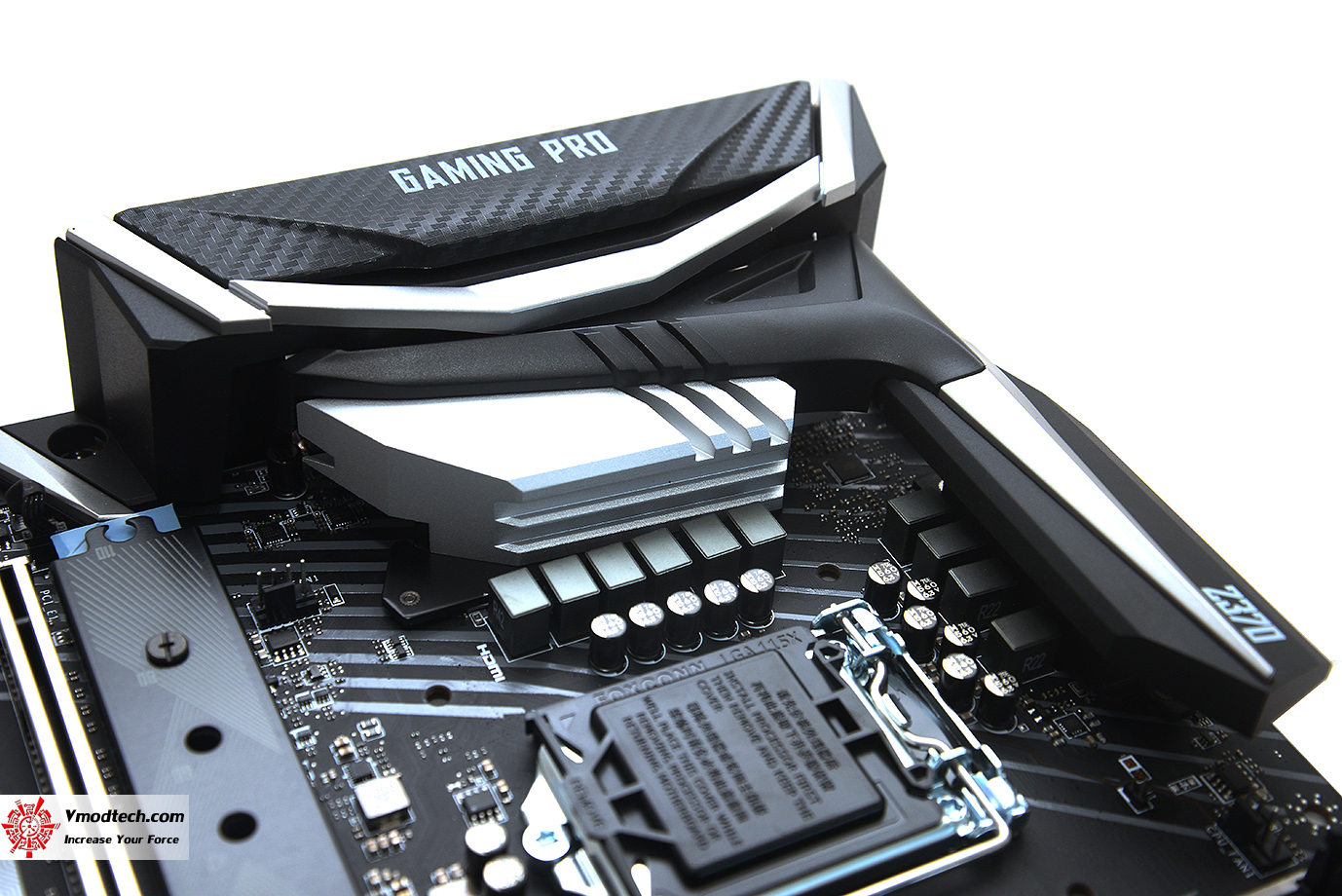

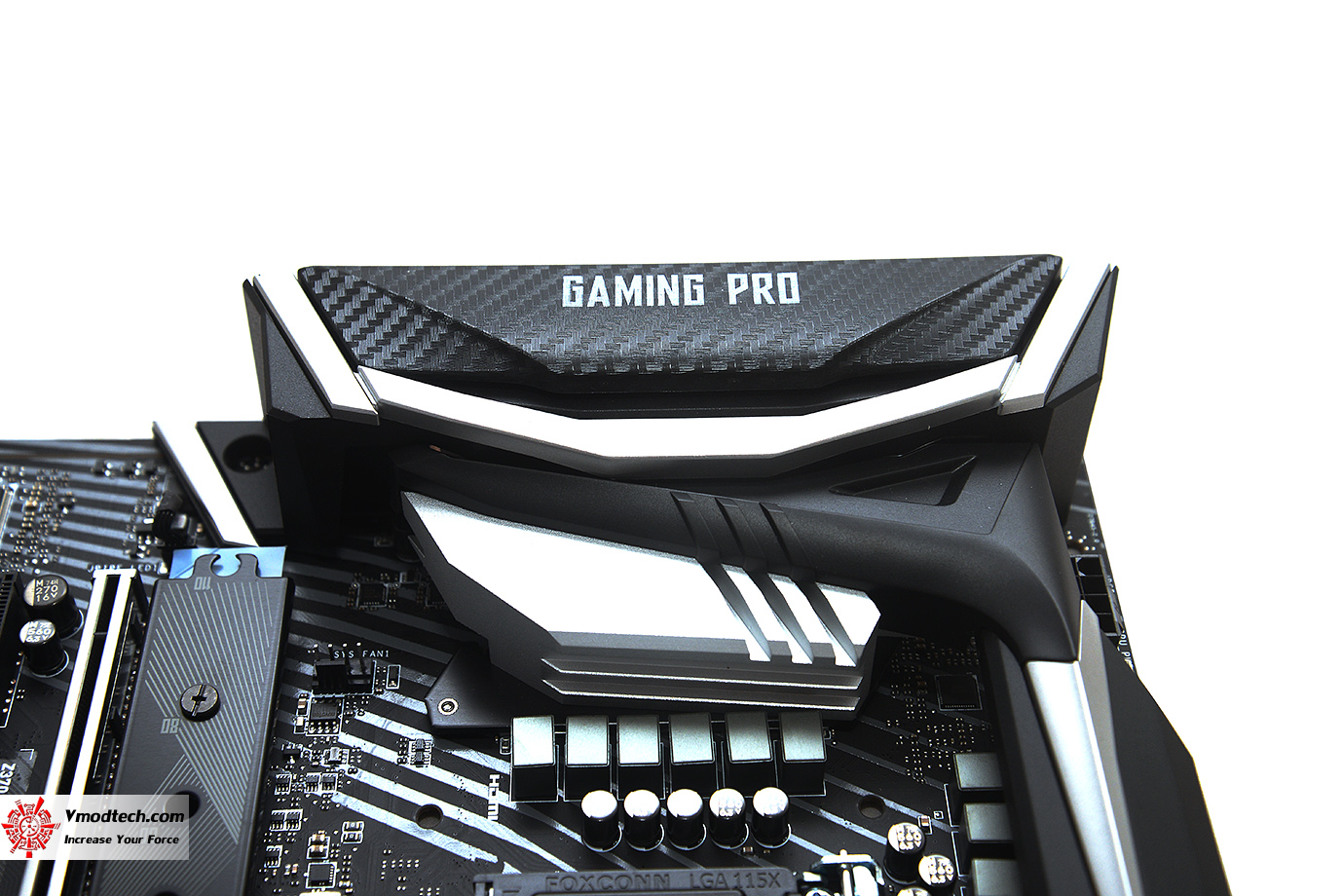

Gaming heatsinks ฮีตซิงค์ที่ระบายความร้อนชุดภาคจ่ายไฟทำให้เกิดความเย็นอย่างเต็มประสิทธิภาพและการทำงานของภาคจ่ายไฟเป็นไปอย่างมีเสถียรภาพนั่นเองครับ และตรงฮีตซิงค์ก็จะมีโลโก้ MSI พร้อมลวดลายคาร์บอนเคฟลาพร้อมไฟแสดงผลแบบ RGB ให้อีกด้วยนะครับ

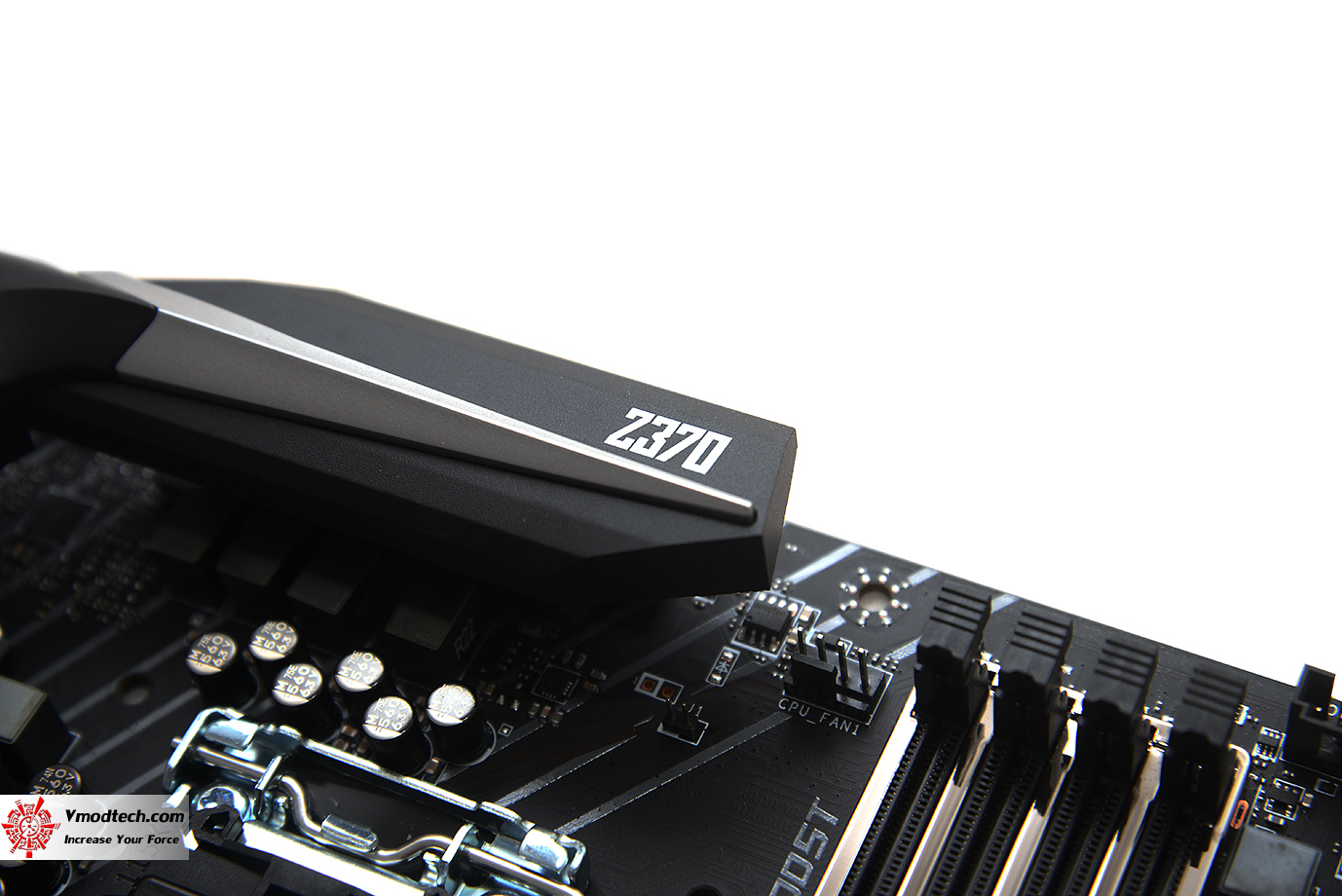

เฟสไฟทั้งหมดมี 10เฟส TITANIUM CHOKE , DARK CAP , DARK CHOKE ออกแบบมาสำหรับการโอเวอร์คลีอกอย่างเต็มรูปแบบและมีเสถียรภาพครับ รองรับซีพียู Supports 8th Generation Intel^® Core™ Processors, and Intel^® Pentium^® and Celeron^® Processors for Socket LGA1151

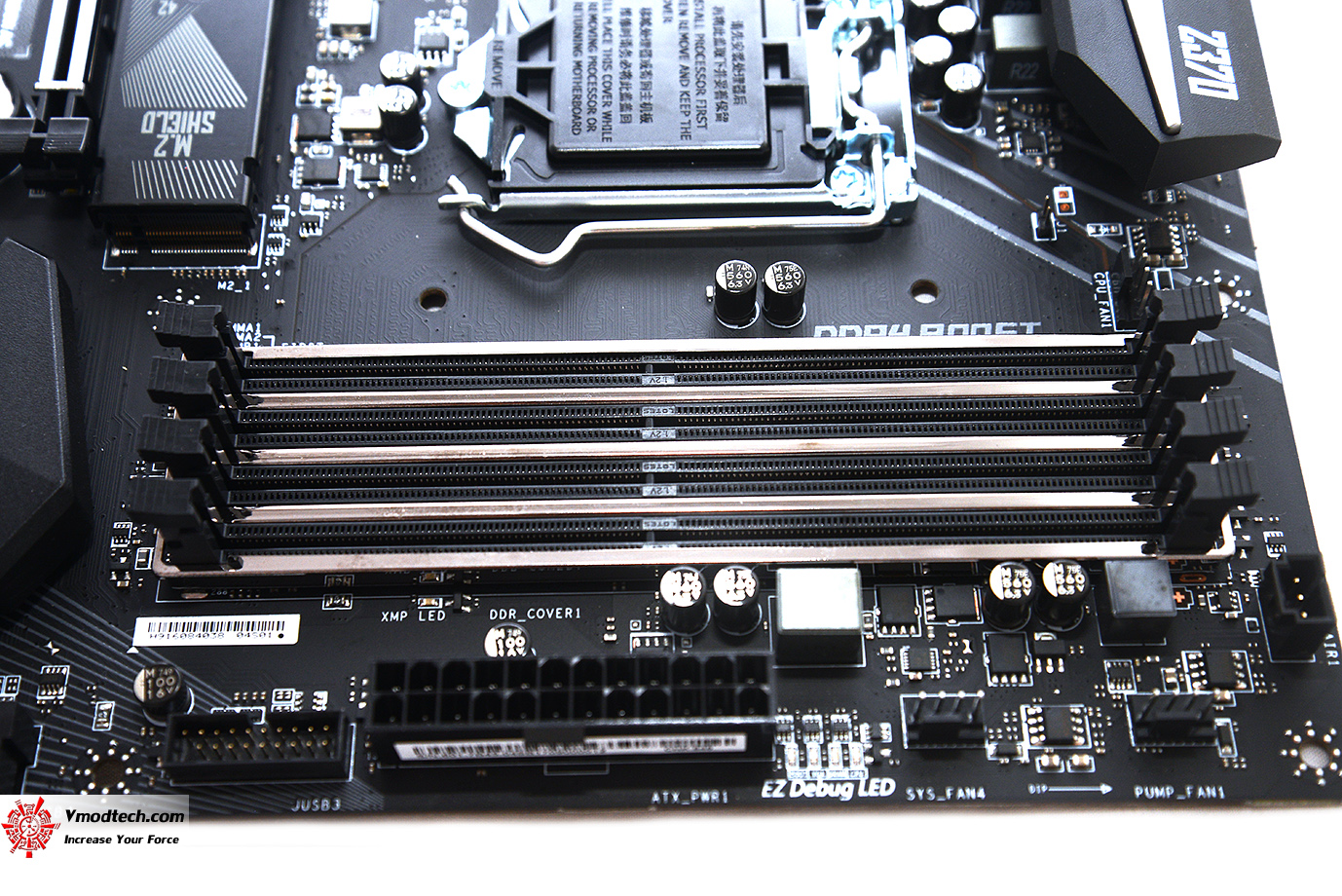

สล๊อตแรมมีทั้งหมด 4ช่อง DDR4 Boost รองรับแรมสูงสุด สนับสนุน Supports DDR4 4000+(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2667/ 2400/ 2133 MHz Memory ความจุ 64GB ครับ และทั้งหมดเป็น shielded and optimized DDR4 PCB design ให้แบบเต็มๆครับป้องกันอันตรายจากการใช้งาน

ตรงชิบเซ็ตมีโลโก้ Z370 อยู่ด้วยครับ

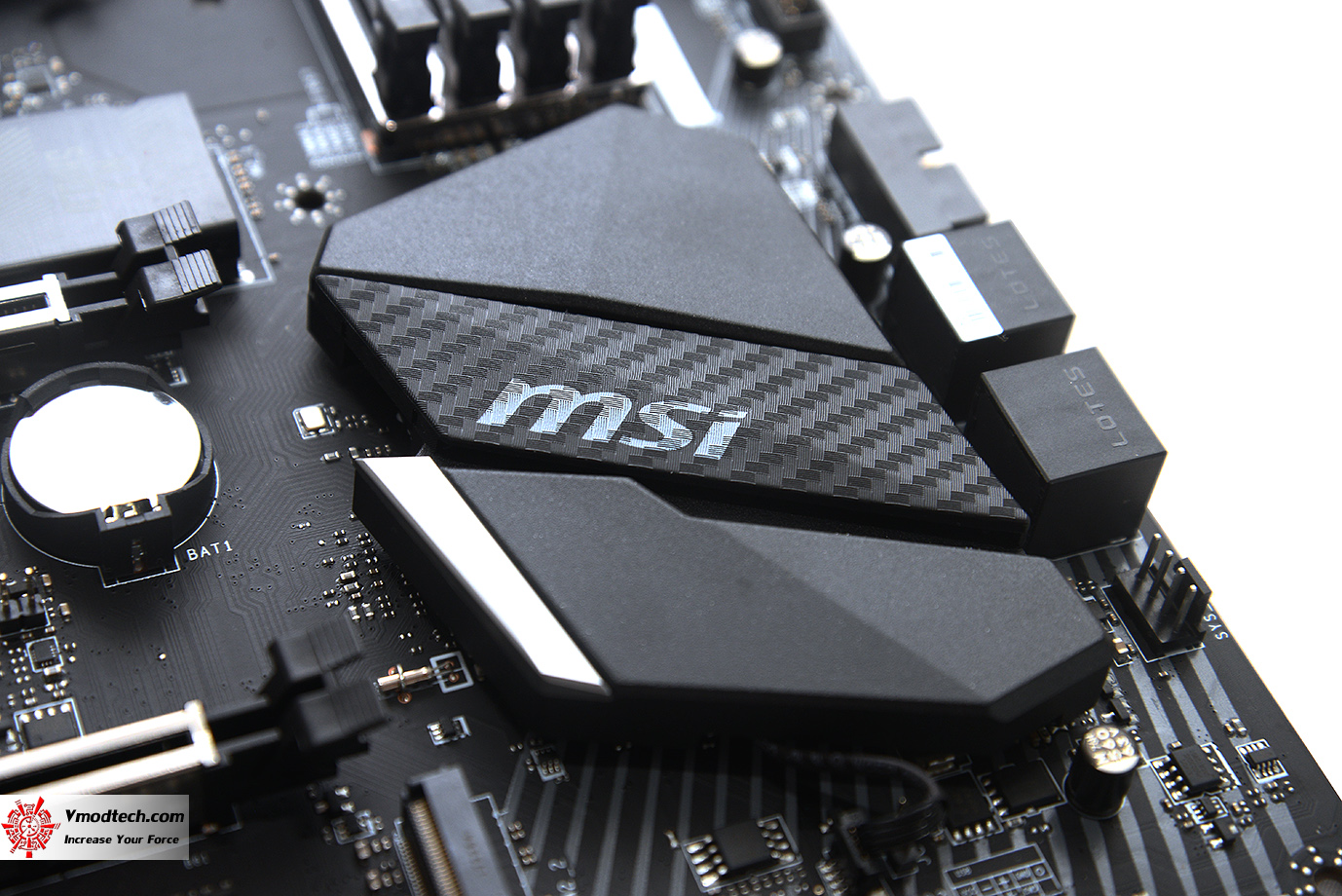

ฮีตซิงค์ชิบเซ็ต Intel^® Z370 Chipset ตัวฮีตซิงค์เป็นสีดำลายคาร์บอนเคฟลามีโลโก้ MSI  อยู่ตรงกลางครับและด้านบนจะมีไฟ RGB LED อีกด้วยครับ

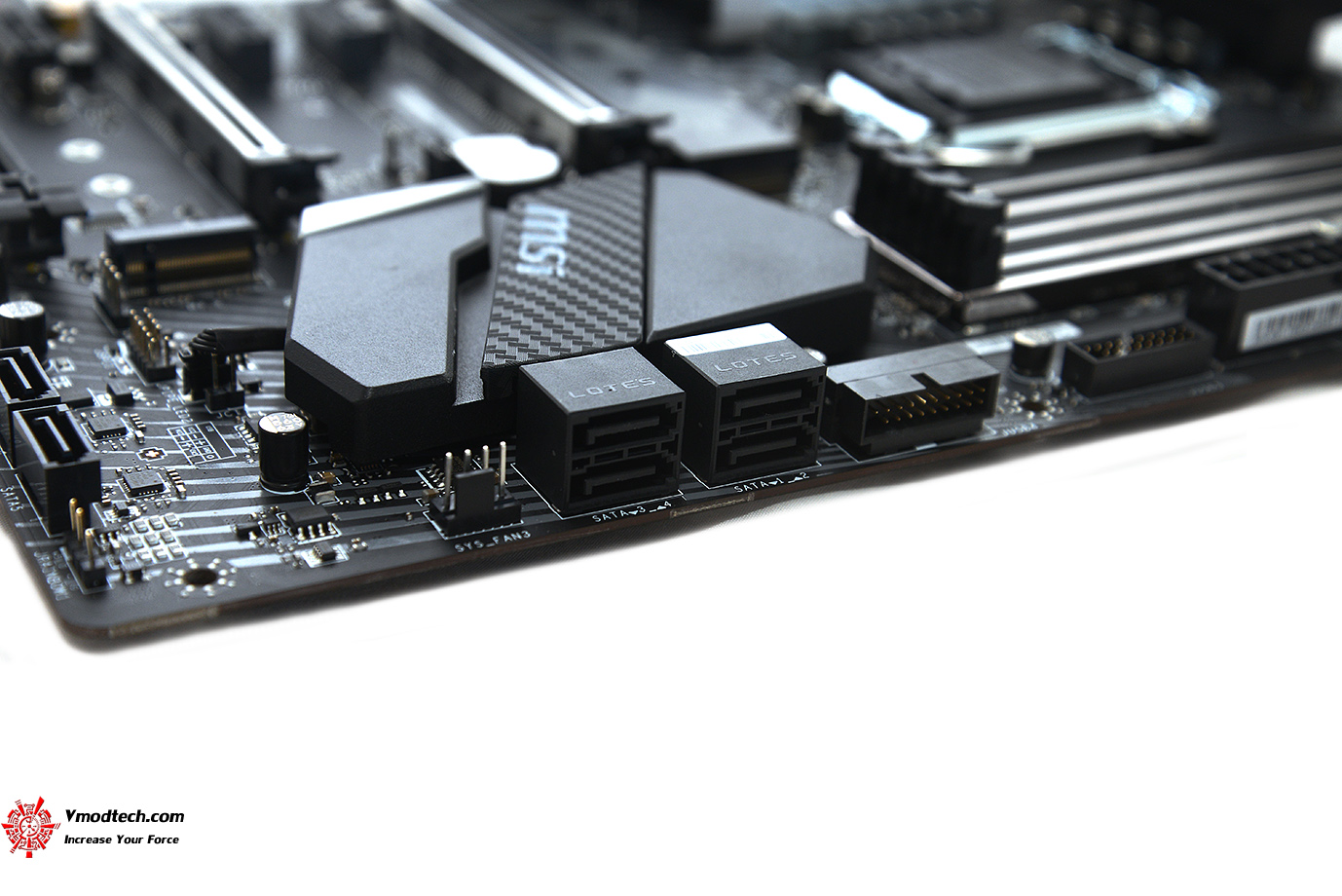

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s ports  รองรับการเชื่อมต่อ 2 x M.2 slots (Key M) - Support up to PCIe 3.0 x4 and SATA 6Gb/s - Support PCIe 3.0 x4 NVMe U.2 SSD with Turbo U.2 Host Card** - M2_1 slot supports 2242/ 2260 /2280/ 22110 storage devices - M2_2 slot supports 2242/ 2260 /2280 storage devices - Intel® Optane™ Memory Ready for all M.2 slots อย่างเต็มรูปแบบ

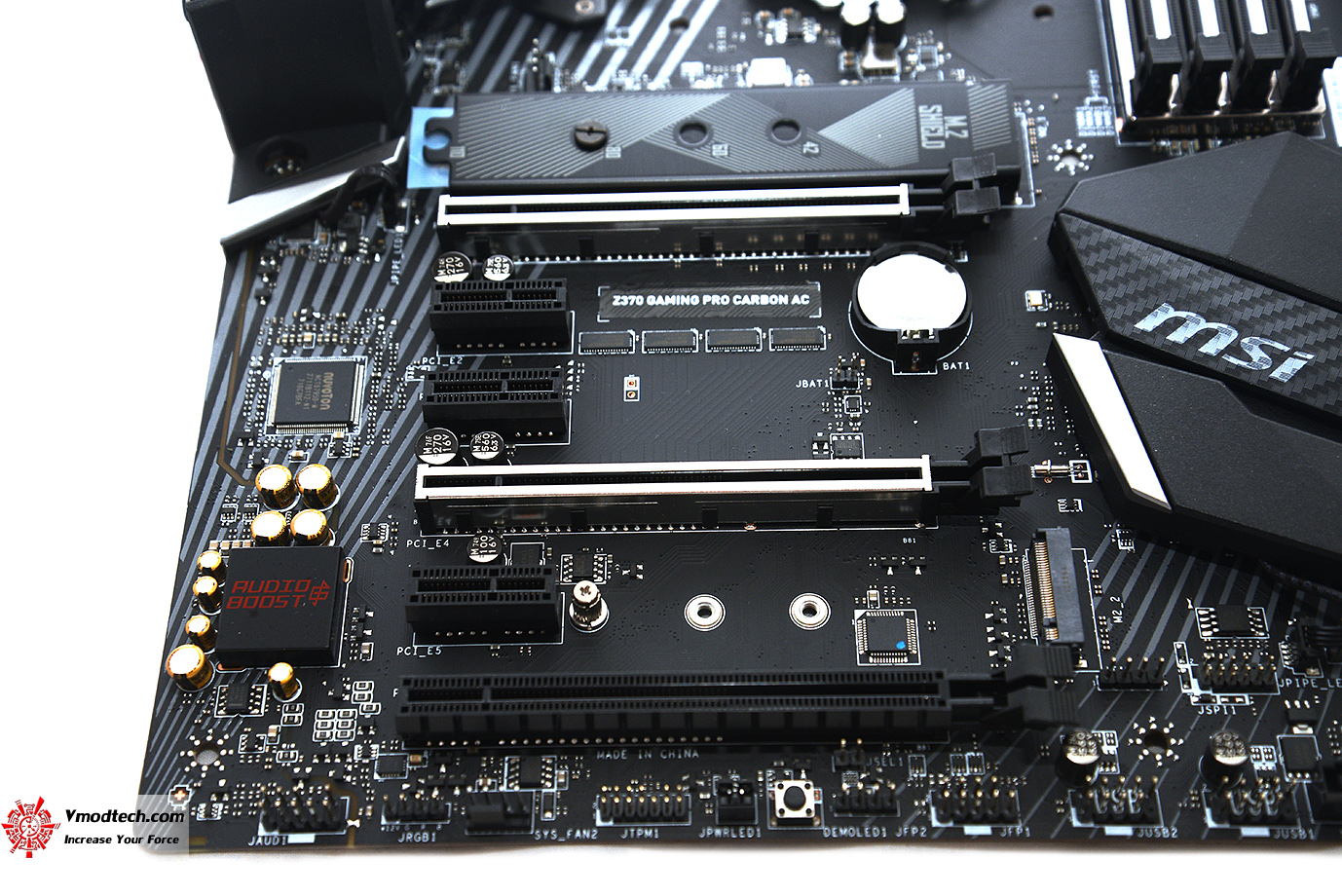

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 3 x PCIe 3.0 x16 slots (support x16/x0/x4, x8/x8/x4 modes) , 3 x PCIe 3.0 x1 slots และมี STEEL ARMOR PCI-E slots ป้องกันอันตรายจากการหักบิ่นหรืองอของสล๊อตเสริมความทนทานให้แบบบเต็มๆครับ

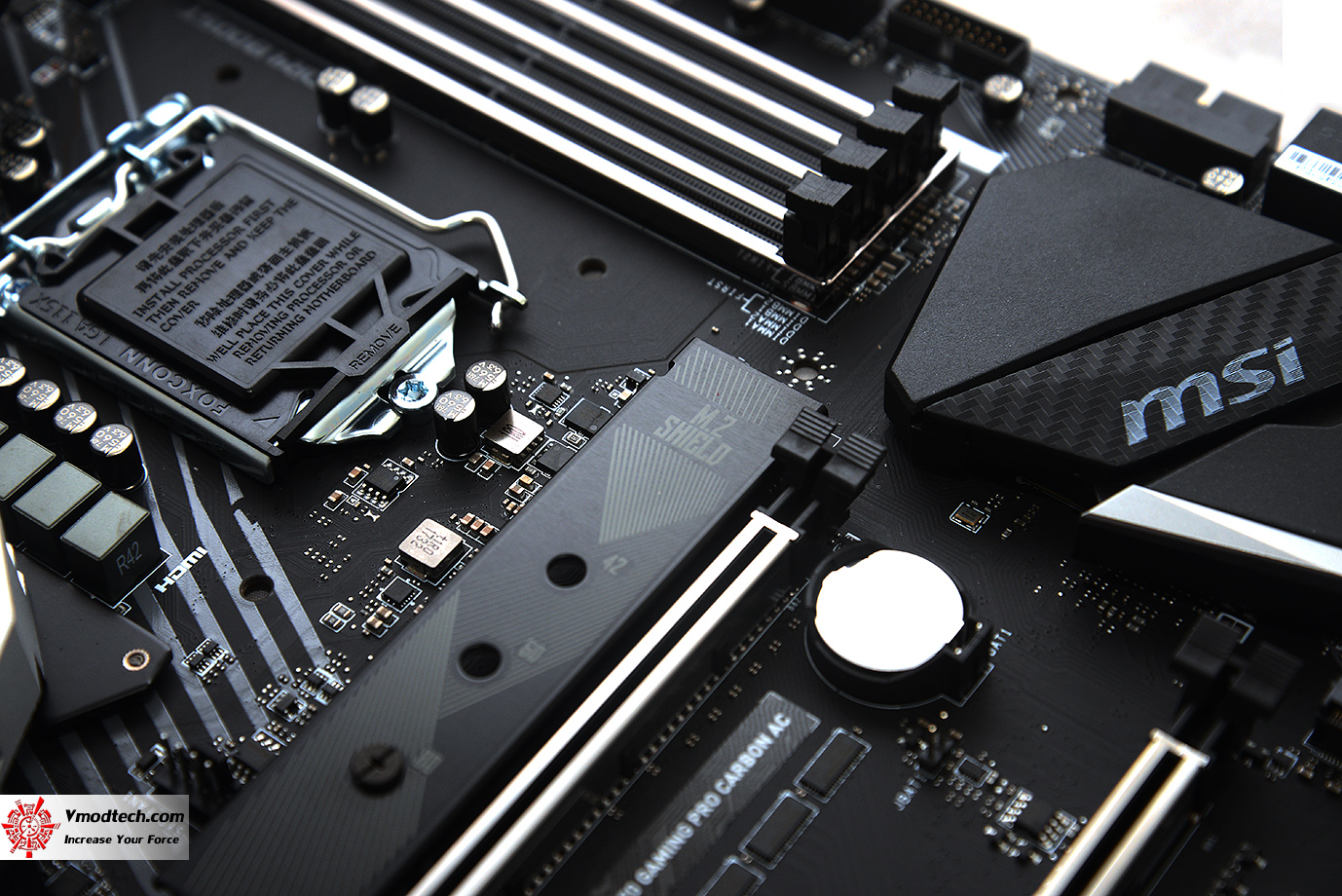

ฮีตซิงค์ M.2 เป็น M.2 Shield ป้องกันอันตรายและระบายความร้อนไปในตัวครับ ซึ่ง M.2 มีทั้งหมด 2 x M.2 slots (Key M)

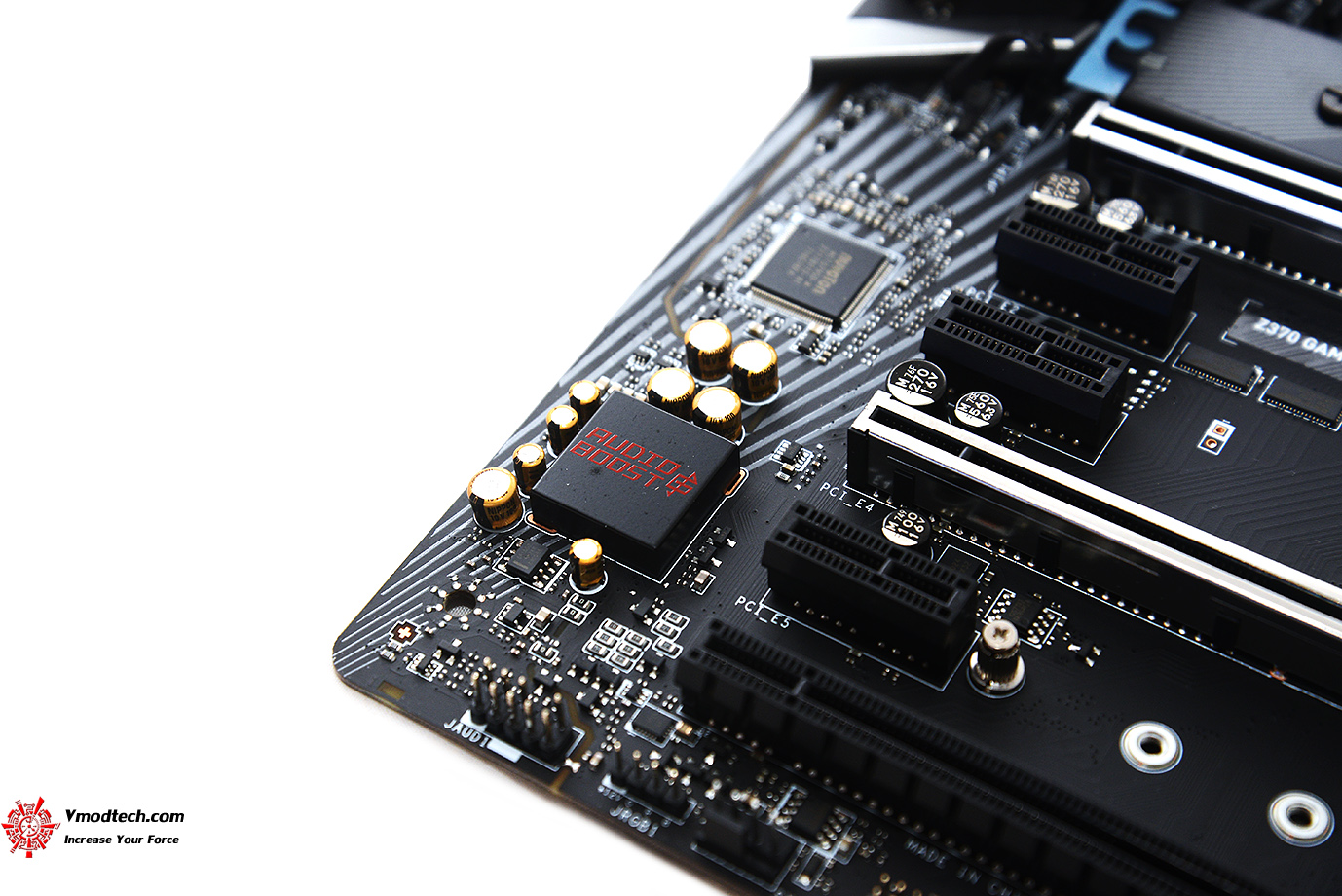

ระบบเสียงเป็น AUDIO BOOST 4  จัดเต็มด้วยเทคโนโลยี NAHIMIC 2+ เพื่อคอเกมส์มิ่งโดยเฉพาะครับ

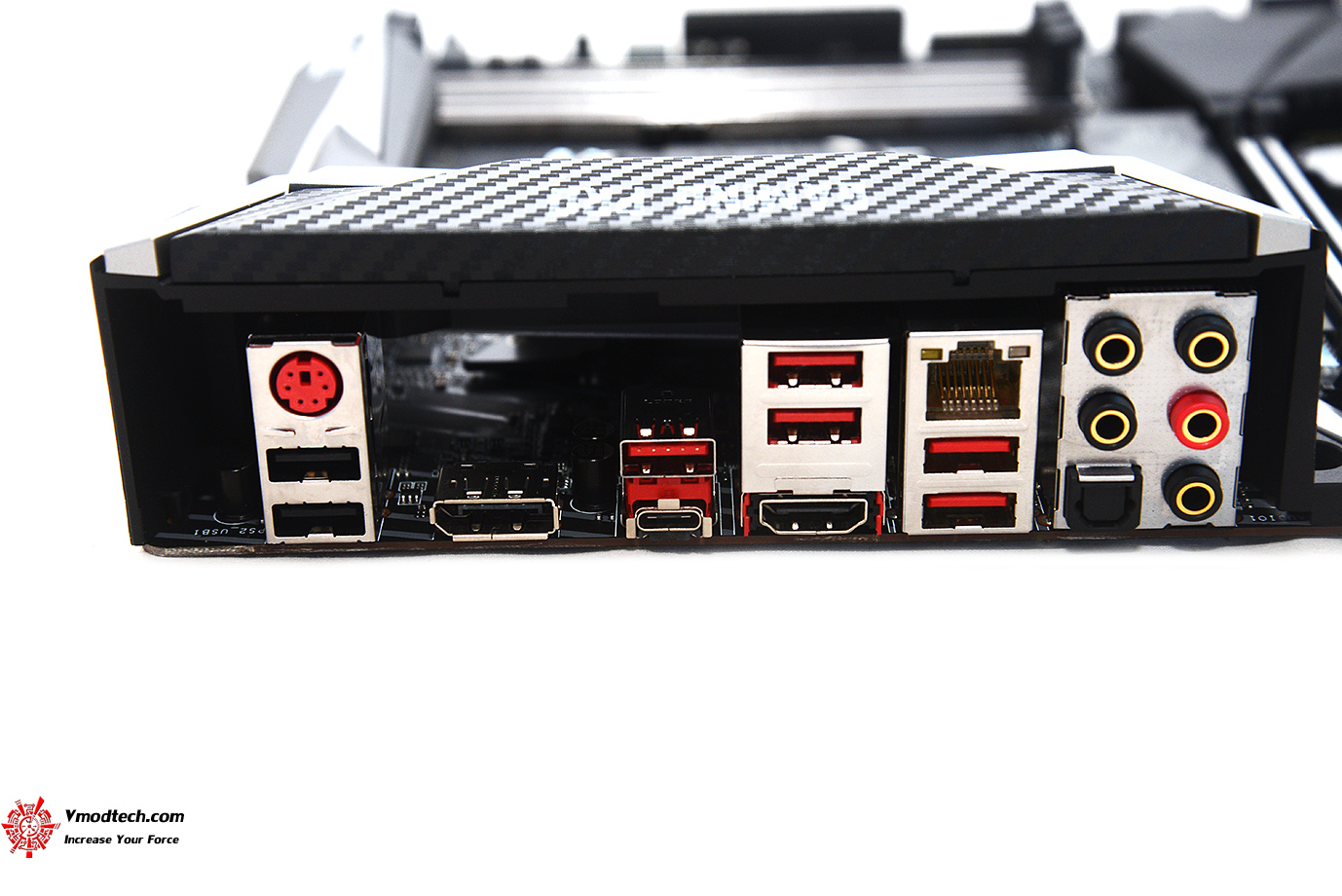

มาดูพาแนลด้านหลังเป็น - 1 x PS/2 keyboard/ mouse combo port ,  2 x USB 2.0 Type-A ports ,  1 x DisplayPort port ,  1 x USB 3.1 Gen2 Type-A port , 1 x USB 3.1 Gen2 Type-C port , 4 x USB 3.1 Gen1 Type-A ports , 1 x HDMI™ port ,  1 x LAN (RJ45) port , 5 x OFC audio jacks ,  1 x Optical S/PDIF OUT connector

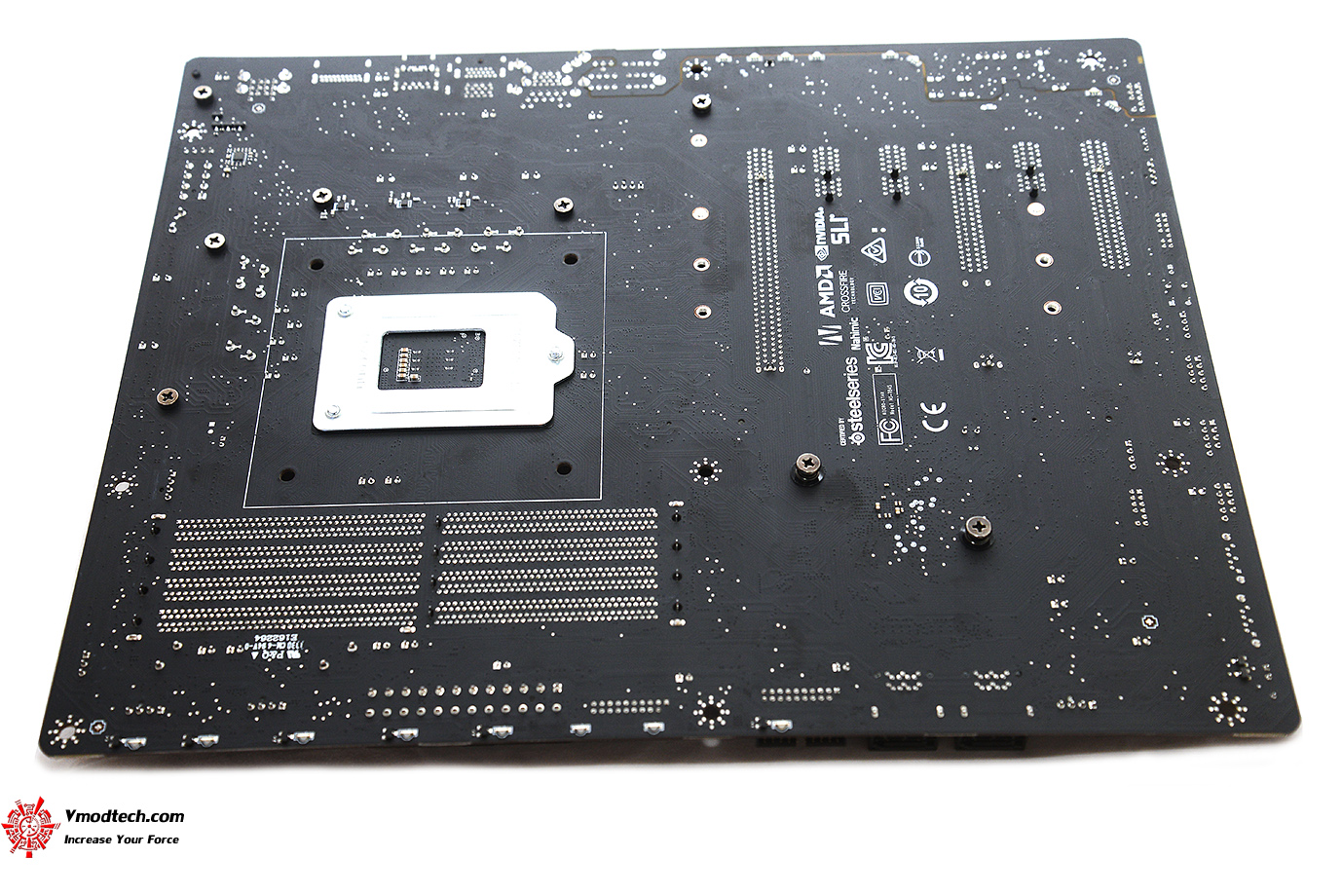

PCB ด้านหลังสีดำสนิทครับ พร้อมมีชุดไฟ LED อยู่ด้านใต้อีกด้วยครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..Intel Core i5 8600K
.Thermal Grease
.Motherboard	. MSI Z370 GAMING PRO CARBON AC
.Memory	..G.Skill TridentZ 16GB DDR4-3600
.Graphic Card	. GTX 1060
.Harddisk	. OCZ VECTOR 150
.CPU Cooler	..Water Cooling
.Power Supply	..Leadtek Super Flower 1200W Platinium
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I5 8600K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง GTX 1060 ตัวแรงใช้ในการทดสอบวันนี้ครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

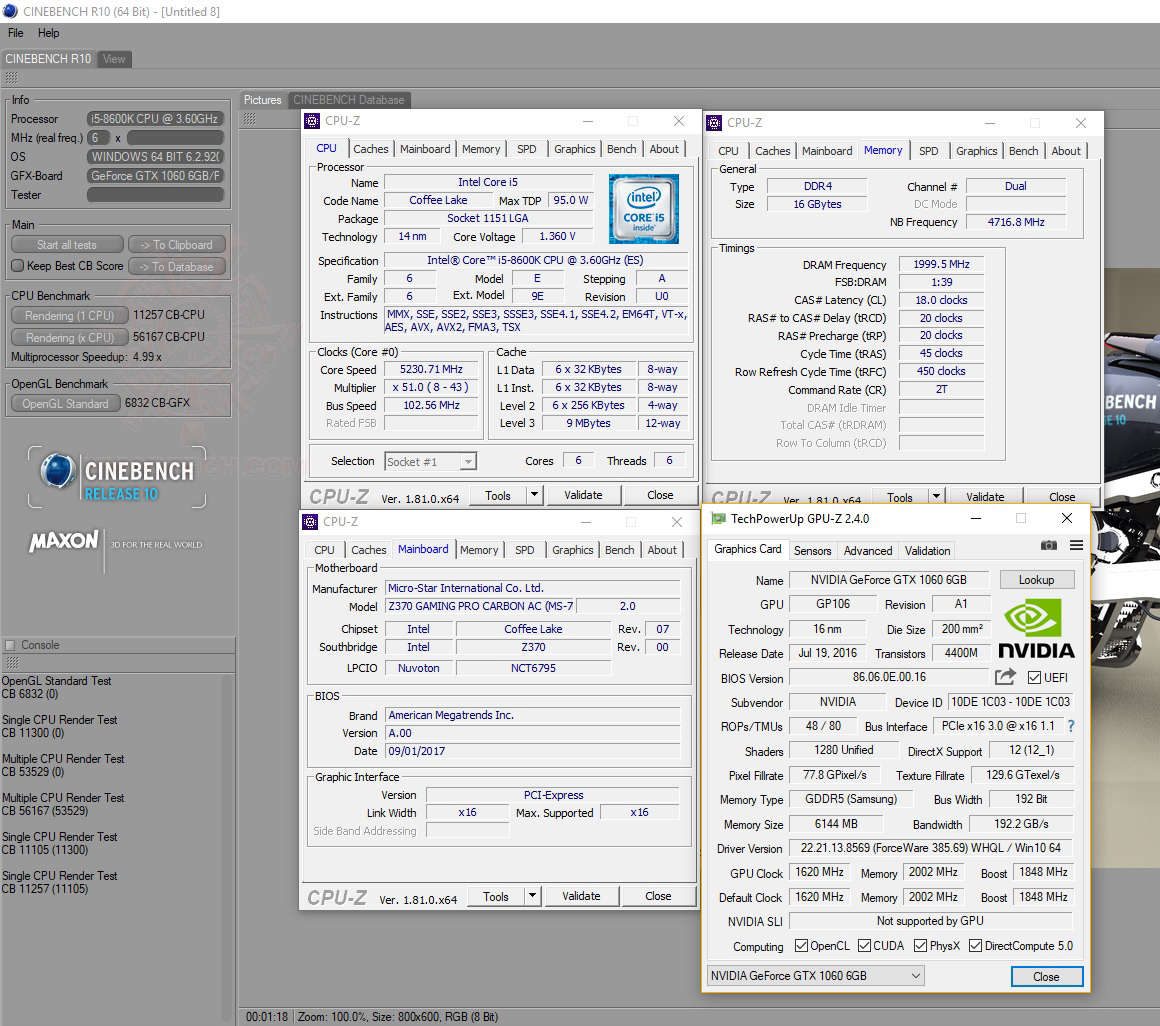

CPU-Z

ในการทดสอบก็เป็นซีพียู Intel Core i5 8600K รุ่นใหม่ล่าสุดโอเวอร์คล๊อกใช้งานแบบเต็มๆที่ความเร็ว 5.23Ghz ไฟ Vcore 1.35v บัสแรม DDR4 4000Mhz CL18-20-20-45-450 2T 1.38v ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบในความเร็วที่แรงทะลุ 5.2Ghz แบบนิ่งๆเลยครับทดสอบผ่านทุกโปรแกรม สะใจสาวกอินเทลแน่นอนครับ

รายละเอียดจาก AIDA64

MSI MYSTIC LIGHT

ฟีเจอร์ซอฟแวร์ที่ปรับแต่งการทำงานของระบบไฟแสดงผลทั่วทั้งเมนบอร์ด สามารถปรับได้ตามความต้องการครับ

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

SuperPI 32MB

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 6.986วินาที SuperPI 32 อยู่ที่เวลา 6นาที 25.887วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 7 นาที ทั้ง 8เทรด ทำได้ดีเยี่ยมมากๆครับ แรงแบบนิ่งๆเสถียรๆทดสอบกันแบบครบทุกหัว ใช้งานกันได้จริงๆครับ เมนบอร์ดเค้าลากได้ไกลจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

Corona 1.3 Benchmark

Corona เรนเดอร์ทำเวลากันได้เร็วมากๆครับ ทำงานครบทุกเทรดทั้ง 6เทรด ที่เวลา 2.57นาที เร็วสุดๆ แรงสะใจเลยครับ

FRYRENDER X64

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 2.55นาทีเท่านั้นเองครับ เร็วมากๆ แรงเยี่ยมจริงๆ

X264 FHD

ผล ทดสอบ โดยรวม X264 กดกันไป 46.67FPS ส่วน Fritz Chess อยู่ที่ 50.91และ Winrar อยู่ที่ 12962KB/s แรงเยี่ยมมากๆครับ

AIDA64 Extreme

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 55604MB/s และ Write 55751MB/s แรงดีทั้งอ่าน/เขียนเลยครับ สุดยอดจริงๆ เล่นแรมได้แรงๆทะลุ 4000Mhz+ ตามที่เมนบอร์ดการันตีได้สบายๆครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

Cinebench 10

Cinebench 11.5

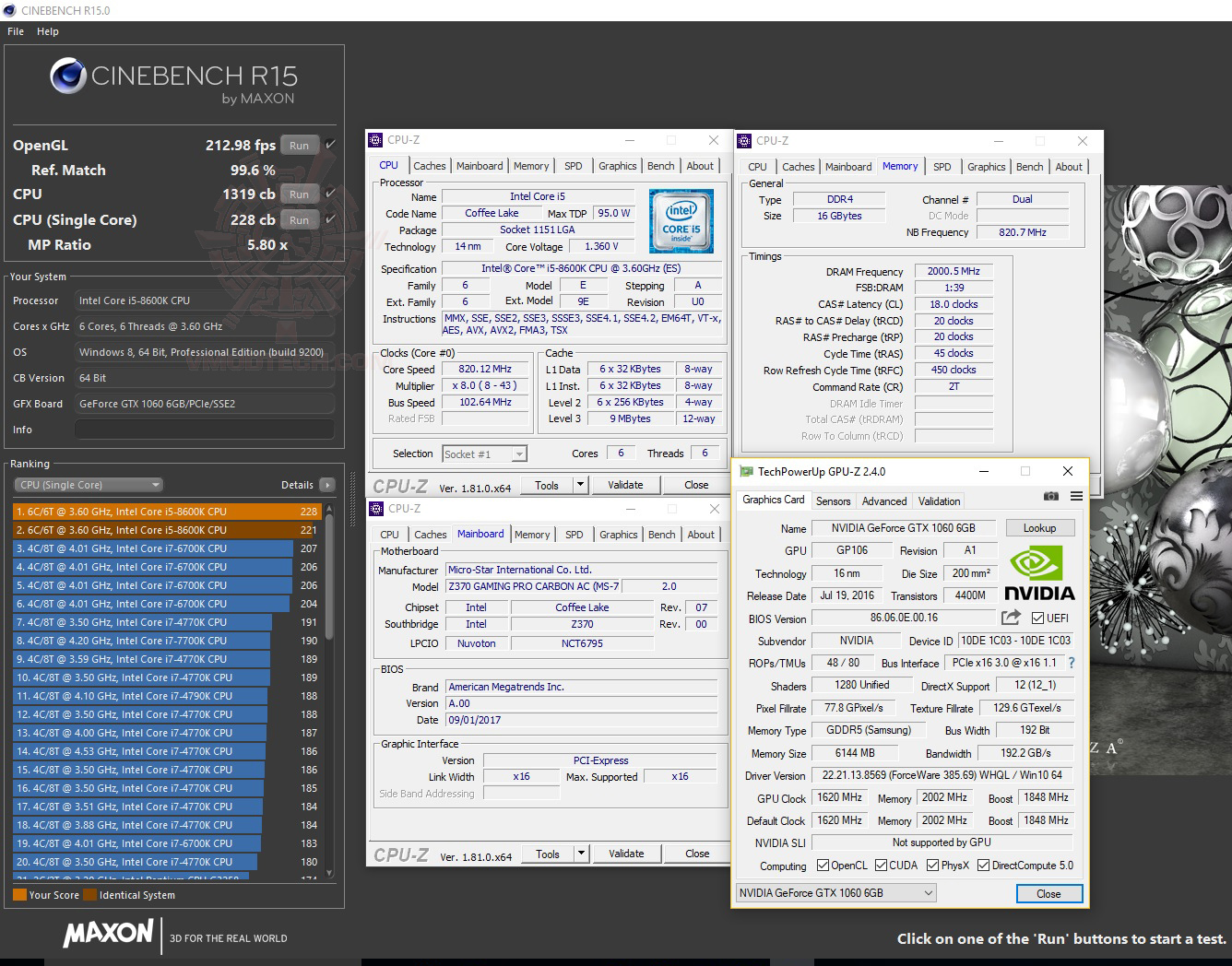

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 8หัว เรนเดอร์กันได้ดีแรงเยี่ยมมากทุกการทดสอบครับ สุดยอดมากๆกับซีพียูในรุ่น Core i5

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

PCMark10

PCMark10 ก็รันได้แรงๆที่ 6918คะแนนครับ แรงมากเลยครับ

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 55568คะแนน คะแนนกราฟฟิกแรงมากๆ

3DMark11

3DMark11 คะแนนอยู่ที่ 17324คะแนน แรงสุดยอดครับ

3DMark 2013

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 11957คะแนนแรงมากๆกับคะแนนบรรดา 3D ต่างๆปั่นได้แรงทุกการทดสอบทั้ง DX11 และ DX12

เราไปชมผลทดสอบแบบดอเวอร์คล๊อกกันแบบเต็มๆส่งท้ายเลยครับ

Maximum Overclock

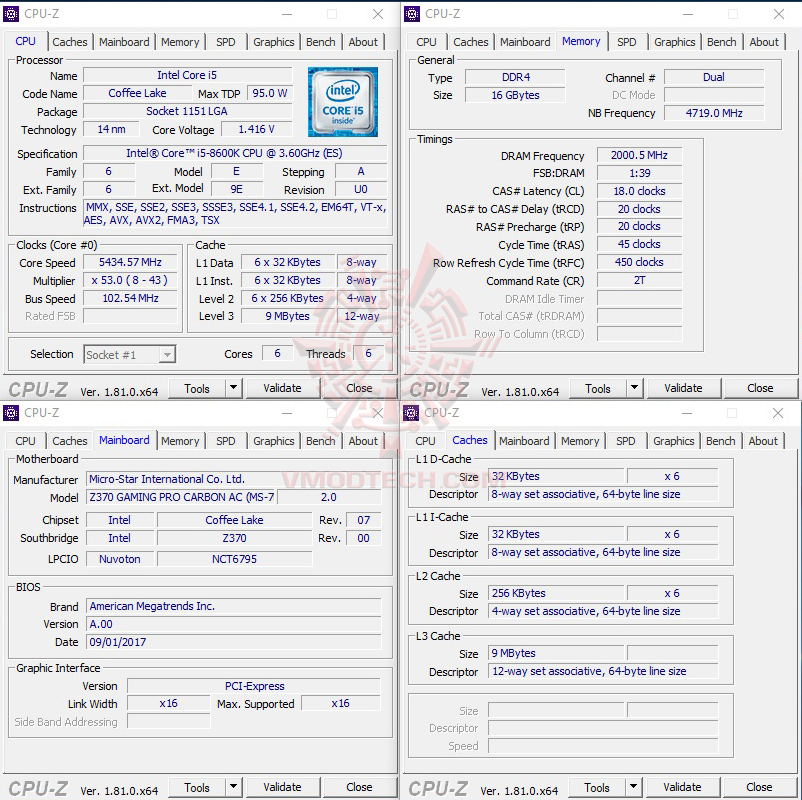

CPU-Z

มาถึงช่วงทดสอบแบบโอเวอร์คล๊อกกันแบบสุดๆรีดพลังแบบเต็มๆส่งท้ายกันครับกับเมนบอร์ด MSI Z370 GAMING PRO CARBON AC รุ่นใหม่ล่าสุดในชิบเซ็ต Z370 กับซีพียู Intel Core i5 8600K ตัวแรงของเราในวันนี้ โดยสามารถอัดกันเต็มๆได้ที่ความเร็ว 5.43Ghz บัสแรม DDR4 4000Mhz CL 18-20-20-45-450 2T 1.4v กันแบบเต็มๆครับ จัดกันสุดๆไปเลยครับ เมนบอรืดแรงๆแบบนี้สามารถลากซีพียูได้ไกลๆแบบนี้ คุ้มสุดๆเลยครับ ขาโอเวอร์คล๊อกห้ามพลาดครับ

SuperPi 1MB

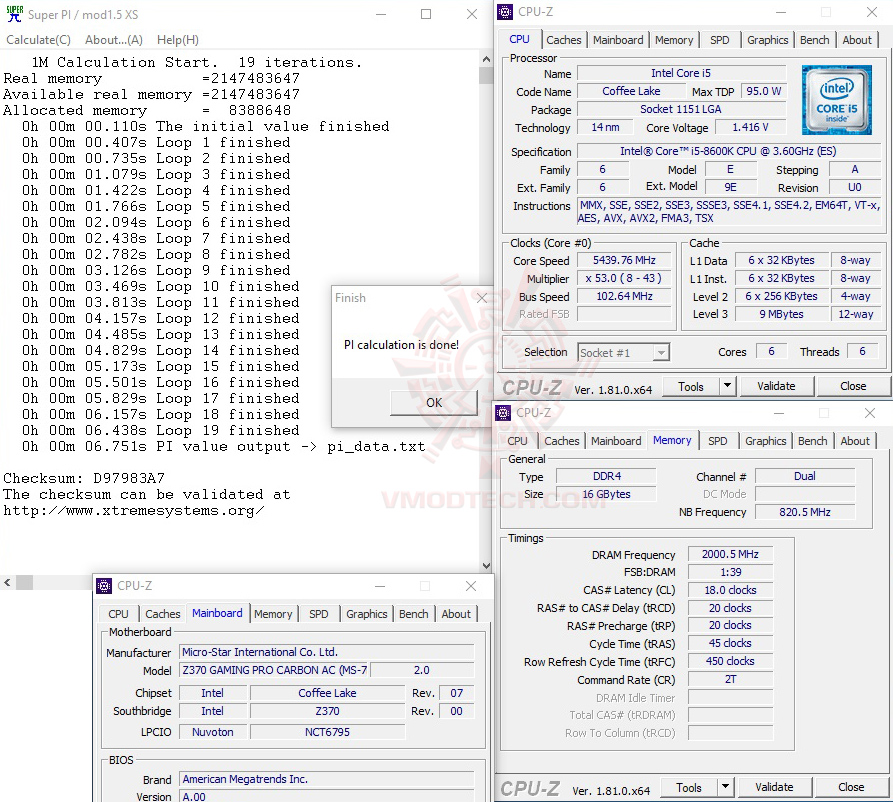

SuperPi 1MB กดทะลุ 6.751วินาที แรงสุดยอดเลยครับ

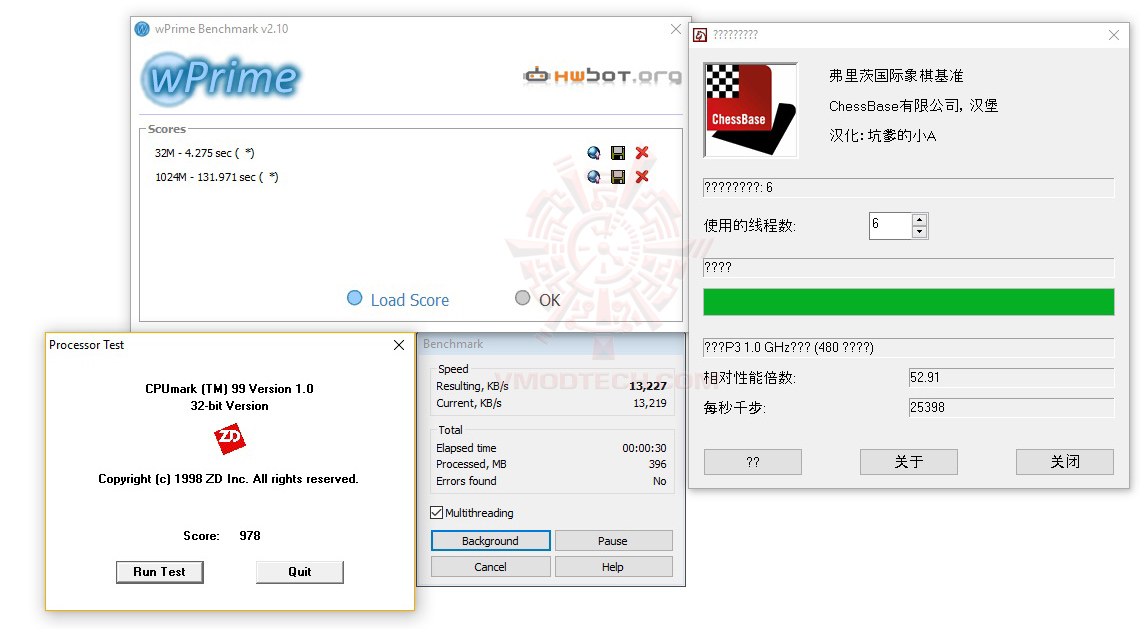

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

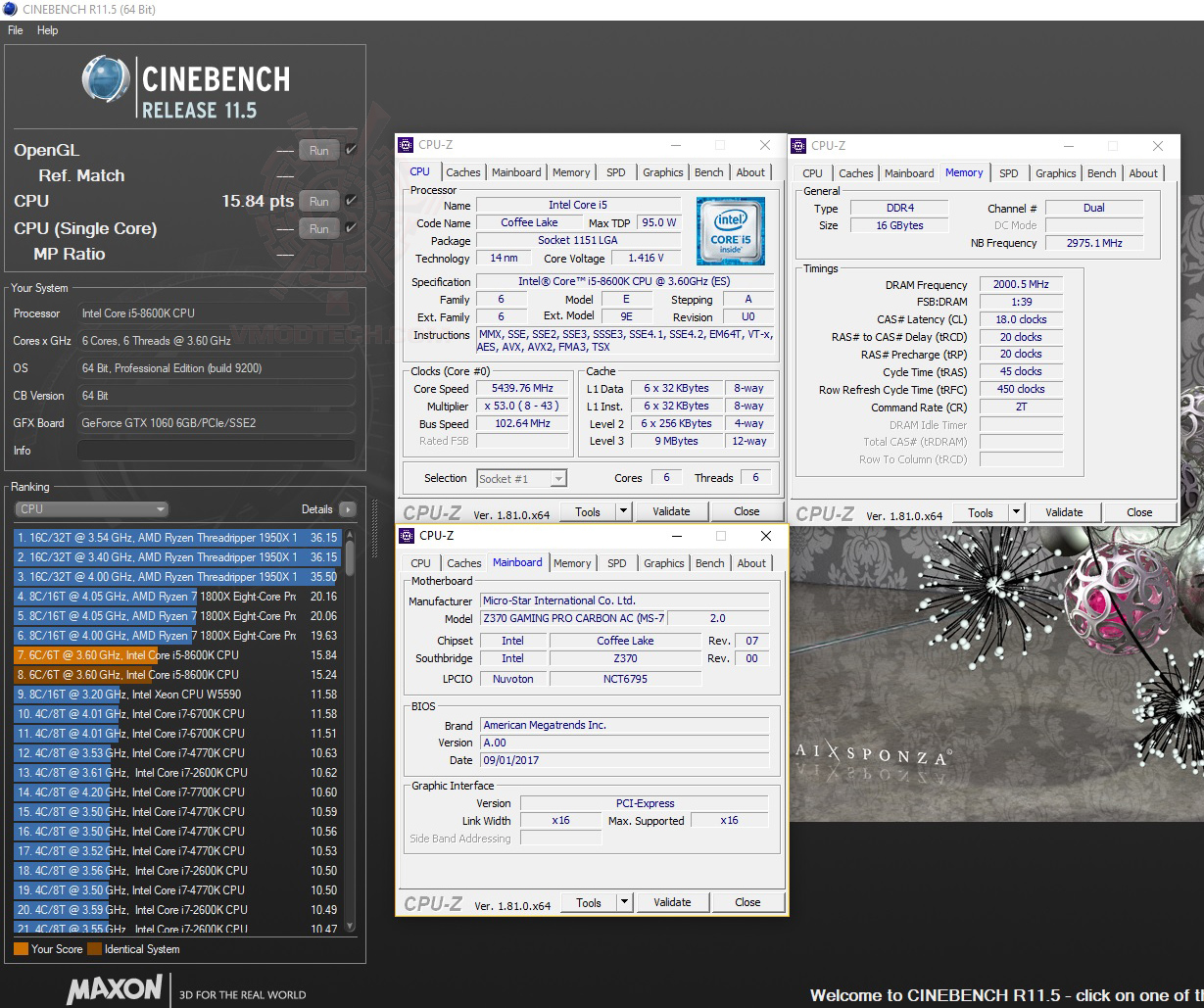

Cinebench 11.5

Cinebench 11.5 ก็เรนเดอร์อยู่ที่ 15.84คะแนน เรนเดอร์ได้แรงสุดๆกันไปเลยครับ

Cinebench 15

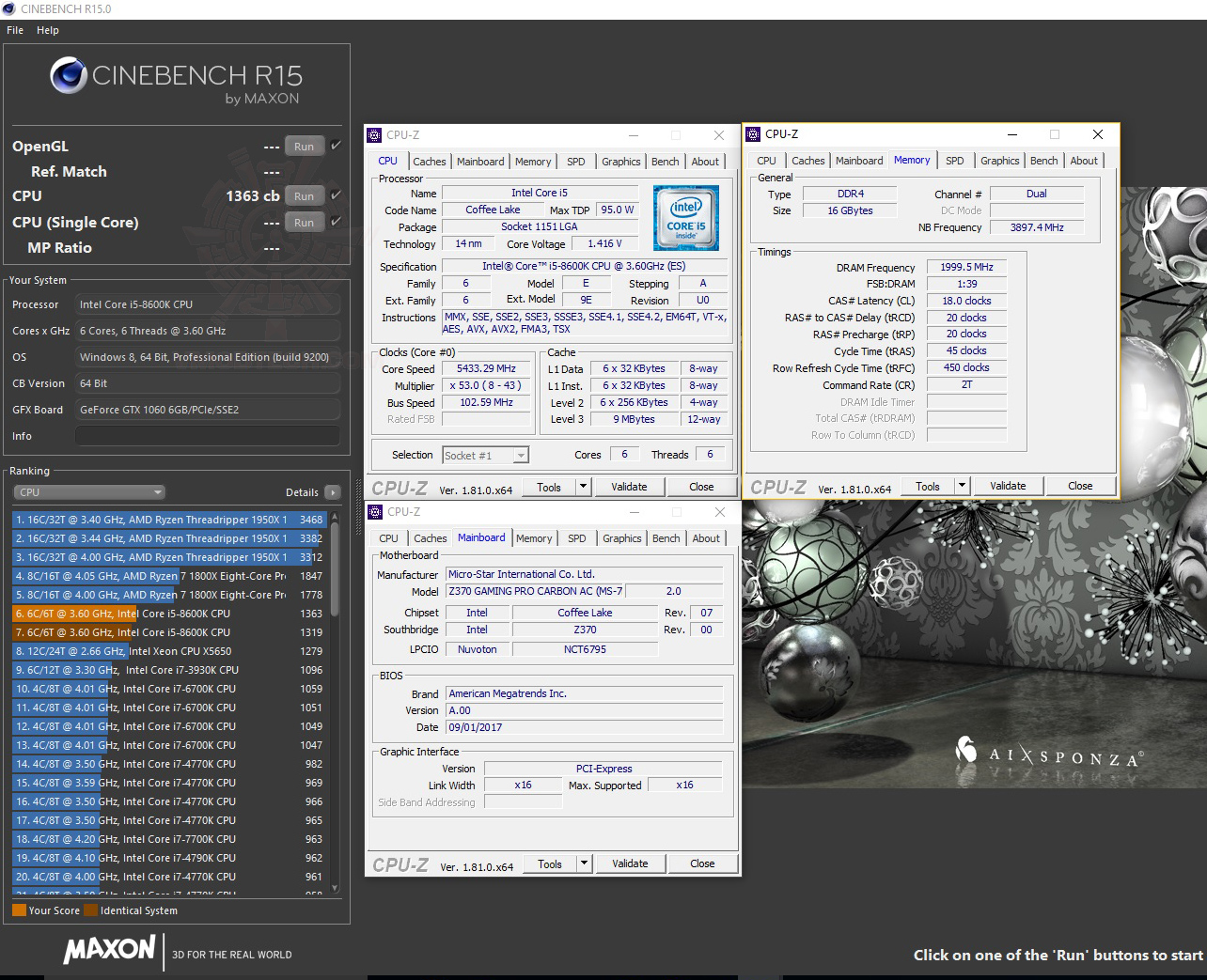

Cinebench 15 ก็เรนเดอร์อยู่ที่ 1363คะแนน เรนเดอร์ได้แรงสุดๆกันไปเลยครับ ยอดเยี่ยมมากๆกับซีพียู 6คอร์ / 6เทรด

Memory Ability Test Result

ในส่วนของประสิทธิภาพของแรมก็เล่นกันได้ทะลุ 4000Mhz+ กันได้สบายๆเลยนะครับก็ตรงตามที่เมนบอร์ด MSI Z370 GAMING PRO CARBON AC การันตีเอาไว้ที่ 4000Mhz+ OC แม้ไบออสที่เป็นไบออสเดิมๆของเมนบอร์ดและตัวแรมของผมที่สตาร์ทเริ่มที่บัส 3600Mhz แต่ก็สามารถสร้างความแรงในความเร็วบัสทะลุ 4133Mhz ได้อย่างสบายๆเลยครับ สุดยอดมากๆ

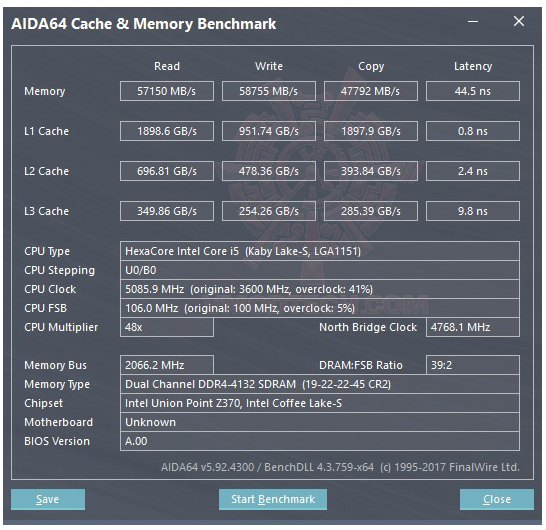

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 57150MB/s และ Write 58755MB/s แรงดีทั้งอ่าน/เขียนเลยครับ สุดยอดจริงๆครับกับบัสแรม 4133Mhz

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z370 GAMING PRO CARBON AC ที่วันนี้ทำผลงานได้ดีเยี่ยมมากเลยครับ สามารถโอเวอร์คล๊อกซีพียู Intel 8th Gen “Coffee Lake” รุ่นใหม่ล่าสุดในรุ่นรองท๊อปอย่าง Intel Core i5 8600K ได้ที่ความเร็ว 5.23Ghz บัสแรม DDR4 4000Mhz ได้อย่างเต็มประสิทธิภาพใช้งานได้อย่างมีเสถียรภาพตลอดการทดสอบและทดสอบผ่านทุกโปรแกรมและยังอัดกันแบบสุดๆทะลุที่ความเร็ว 5.43Ghz กันได้อีกด้วย กับดีไซน์ที่สวยงามดูดุดันด้วยฮีตซิงค์ลายคาร์บอนเคฟล่า พร้อมทั้งมีไฟแสดงผลแบบ Mystic Light Sync RGB อยู่ใต้เมนบอร์ดและชิบเซ็ตให้อีกด้วย อีกทั้งฟีเจอร์ที่จัดให้กันมานี่เยอะมากครับไม่ว่าจะเป็น  MYSTIC LIGHT: 16.8 million colors , Lightning Fast Game , 2x TURBO M.2, Intel Optane Memory Ready. M.2 Shield, LIGHTNING USB 3.1 GEN2 , AUDIO BOOST 4 with NAHIMIC 2+ , DDR4 Boost , GAMING LAN and Wireless , STEEL ARMOR PCI-E slots , Military Class 5 , Game Boost, GAMING Hotkey, X-Boost, WTFast , EZ Debug LED , Click BIOS 5 ให้กันมาครบครันถูกใจคอเกมส์มิ่งและขาโอเวอร์คล๊อกอย่างแน่นอน ในส่วนวัสดุต่างๆตั้งภาคจ่ายไฟที่มาในมาตรฐาน Military Class 5 ที่เน้นวัสดุเกรดดีเยี่ยมและมีฮีตซิงค์เฟสไฟ Gaming heatsinks ที่ช่วยระบายความร้อนอย่างเต็มประสิทธิภาพทำให้การโอเวอร์คล๊อกหรือใช้งานนั้นเป็นไปอย่างมีเสถียรภาพ อีกทั้งบรรดาสล๊อตต่างๆก็เป็น STEEL ARMOR PCI-E slots , shielded and optimized DDR4 PCB design , M.2 Shield ทำให้มั่นใจเลยครับว่าแข็งแรงทนทานแน่นอน ถ้าจะพูดถึงประสิทธิภาพในการโอเวอร์คล๊อกหรือเซ็ตติ้งค่าใช้งานต่างๆแล้วนั้นต้องบอกว่าเมนบอร์ด MSI Z370 GAMING PRO CARBON AC รุ่นนี้เล่นง่ายครับแม้ว่าตัวไบออสนั้นจะเป็นไบออสแบบเดิมๆที่มากับเมนบอร์ดเลยก็ตาม รวมถึงเมนูต่างๆนั้นดูง่ายไม่ซับซ้อนมากมายหรือพูดง่ายๆไม่แตกต่างจากรุ่นเดิมเท่าใดนักถ้าท่านเป็นแฟน MSI ก็จะคุ้นเคยดีครับ จุดเด่นอีกจุดที่ต้องพูดถึงคือความมีเสถียรภาพของตัวเมนบอร์ดเองที่สามารถใช้งาน OC ซีพียูในความเร็วสูงๆในระดับ 5.23Ghz ได้อย่างสบายๆและเล่นบัสแรมทะลุ 4000Mhz+ ได้อย่างง่ายๆอีกด้วย ถือได้ว่าเป็นเมนบอร์ดเกมส์มิ่งของทาง MSI ที่อัดแน่นด้วยฟีเจอร์มาพร้อมกับขุมพลังในการโอเวอร์คล๊อกเอาไว้อย่างเต็มประสิทธิภาพจริงๆ ท่านใดที่กำลังมองหาเมนบอร์ดที่อัดแน่นด้วยฟีเจอร์มากมายรวมไปถึงประสิทธิภาพในการโอเวอร์คล๊อกที่แรงอย่างมีเสถียรภาพแล้วล่ะก็ MSI Z370 GAMING PRO CARBON AC รุ่นนี้น่าสนใจและตอบโจทย์ให้กับซีพียู Intel 8th Gen “Coffee Lake” ตัวแรงของท่านได้อย่างแน่นอนครับ สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 209ดอลล่าสหรัฐฯ ถ้าตีเป็นเงินไทยก็ประมาณ 7XXX-8XXX บาทเท่านั้นครับ ถือว่าไม่แพงเลยครับคุ้มค่ามากๆ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…
