MSI Z87-GD65 GAMING

/ บทความโดย: Nongkoo OverclockTeam , 07/06/2013 00:21, 33,684 views / view in EnglishEN
«»
Share

msi z87 gd65 gaming MSI Z87 GD65 GAMING

สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ช่วงนี้กระแสของซีพียู 4th Generation Intel® Core™ หรือในชื่อโค๊ดเนม “Haswell” นั้นกำลังร้อนแรงกันเลยทีเดียวครับ สำหรับท่านที่เลือกใช้ซีพียู 4th Generation Intel® Core™ แต่กำลังมองหาเมนบอร์ดมาใช้งานวันนี้เรามีเมนบอร์ดสำหรับซีพียู 4th Generation Intel® Core™ ตัวใหม่ล่าสุดในยี่ห้อ MSI ในชื่อรุ่น MSI Z87-GD65 GAMING ซึ่งรองรับซีพียูในตระกูล “Haswell” ซ๊อกเก็ต 1150 ทุกรุ่น พร้อมกันนั้น MSI Z87-GD65 Gaming ได้พกพาฟีเจอร์มากมายไม่แพ้เมนบอร์ดรุ่นใหญ่ๆของทางค่ายเลยครับไม่ว่าจะเป็นระบบ KILLERTM E2200 GAME NETWORKING ที่เป็นระบบเชื่อมต่ออินเตอร์เน็ตในการเล่นเกมส์ออนไลน์สำหรับเกมส์เมอร์เพื่อช่วยให้มีความรวดเร็วในการส่งถ่ายข้อมูลหรือพูดง่ายๆคือไม่แลคกันนั่นเองครับและอีกฟีเจอร์ที่ขาดไม่ได้นั่นก็คือ MSI VGA Boost ซึ่งเป็นฟีเจอร์ช่วยเพิ่มประสิทธิภาพของการ์ดจอที่ทำการเชื่อมต่อให้มีประสิทธิภาพเพิ่มขึ้นเมื่อทำงานร่วมกับเมนบอร์ด MSI Z87-GD65 GAMING  ในวันนี้เรามาชมกันครับว่า MSI Z87-GD65 GAMING นั้นจะมีประสิทธิภาพเป็นเช่นไร ก่อนอื่นไปดูรายละเอียดจากทางผลิตกันก่อนครับ

Overview

msi 1 MSI Z87 GD65 GAMING

msi 2 MSI Z87 GD65 GAMING

msi 3 MSI Z87 GD65 GAMING


————————————————–

.

MSI Z87-GD65 GAMING Appearance


1 MSI Z87 GD65 GAMING

MSI Z87-GD65 GAMING มากันในกล่องสีดำสลับแดงสวยงามเลยทีเดียวครับ


img 5744 MSI Z87 GD65 GAMING

ด้านหน้ากล่องบอกรายละเอียดและฟีเจอร์สำคัญๆพร้อมทั้งซีพียู 4th Generation Intel® Core™

img 5753 MSI Z87 GD65 GAMING

ด้านข้างกล่องบอกรายละเอียดฟีเจอร์และซีพียู


img 5751 MSI Z87 GD65 GAMING

ด้านหลังกล่องอธิบายคุณสมบัติของเมนบอร์ดและฟีเจอร์สำคัญๆของ MSI Z87-GD65 GAMING


img 5760 MSI Z87 GD65 GAMING

ภายในกล่องมีคู่มือการโอเวอร์คล๊อกมาให้ศึกษาพร้อมเลยครับ

img 5763 MSI Z87 GD65 GAMING

อุปกรณ์ภายในกล่องให้มาเยอะเลยครับ คู่มือ , แผ่นไดร์เวอร์ , สายSATA , สายเชื่อมต่อ SLI , ฝาหลัง

img 5773 MSI Z87 GD65 GAMING

ตัวเมนบอร์ดนั้นเป็นสีดำสลับแดงครับ ฮีตซิงค์เป็นสีแดง

img 5776 MSI Z87 GD65 GAMING

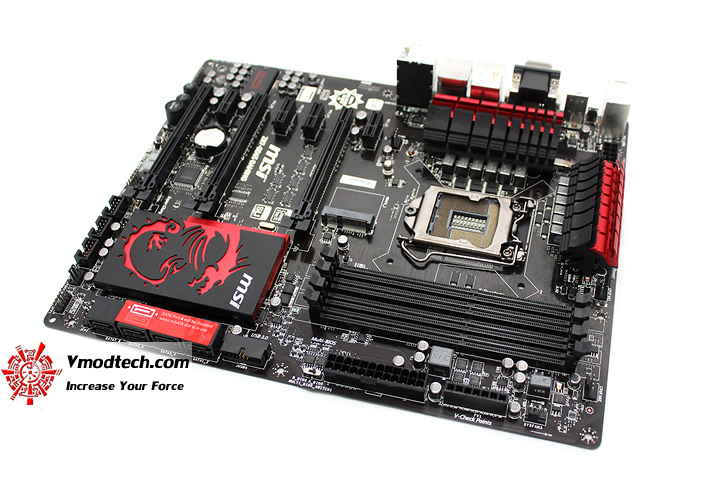

ออกแนวสวย ดุ เข้ม กันเลยทีเดียวครับ

img 5780 MSI Z87 GD65 GAMING

MSI Z87-GD65 GAMING การออกแบบทำได้ดีมากครับสำหรับความสวยงามและการจัดวาง

img 5857 MSI Z87 GD65 GAMING

ดูอีกมุมก็ยังสวยงามครับ

img 5784 MSI Z87 GD65 GAMING

ช่อง SATA มีมาให้กัน8 ช่องครับ ส่วนช่องSATA1~6 ports นั้นรองรับการทำงานระบบ Intel Rapid Storage Technology enterprise (AHCI / RAID 0/1/5/10) by Intel Z87

ff MSI Z87 GD65 GAMING

มีปุ่ม Power , Reset , OC GENIE , Go2Bios มาให้พร้อมไม่ต่างจากรุ่นใญ่เลยครับ แถมยังมี Debug Code ไว้คอยเช็คสถานะการทำงานกันอีกจัดเต็มจริงๆ

img 5788 MSI Z87 GD65 GAMING

ช่องเสียบ V-Check Point ไว้ตรวจสอบสถานะการทำงานของระบบครับ แม้จะเป็นแค่รุ่นกลางแต่มีให้ไม่ต่างจากรุ่นใหญ่เลยครับ

cine9 MSI Z87 GD65 GAMING

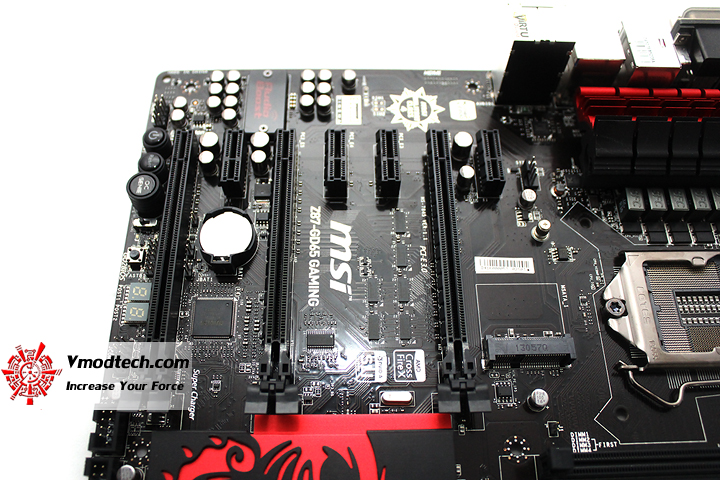

สำหรับสล๊อตการใช้งานต่างก็ให้มาพอสมควรเลยครับ  3 x PCIe 3.0 x16 slots (support x16, x8/x8, x8/x4/x4 modes) , 4 x PCIe 2.0 x1 slots  ตามลำดับ

img 5790 MSI Z87 GD65 GAMING

ซ๊อกเก็ต 1150 ล่าสุดจากทาง Intel พร้อมด้วยเฟสไฟจำนวน 12เฟสจ่ายไฟที่มีคุณภาพให้กับซีพียู

img 5800 MSI Z87 GD65 GAMING

สล๊อตแรม DDR3 รองรับการทำงาน Support four DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*(*OC) MHz DRAM, 64GB Max

img 5806 MSI Z87 GD65 GAMING

ฮีตซิงค์ชิบเซ็ต Z87 พร้อมด้วยโลโก้ MSI มังกรสีแดง สวยงามจริงๆครับ

img 5832 MSI Z87 GD65 GAMING

ระบบเสียง Audio Boost ระบบเสียงชั้นเยี่ยมไม่ว่าจะเป็นการเชื่อมต่อ headphone(หูฟัง) สำหรับคอเกมส์เมอร์จะได้สัญญาณเสียงที่มีคุณภาพยอดเยี่ยมกันเลยทีเดียวครับ

img 5852 MSI Z87 GD65 GAMING

พาแนลด้านหลังเมนบอร์ดประกอบไปด้วย  1 x PS/2 keyboard/mouse combo port , 1 x Clear CMOS button , 1 x Coaxial S/PDIF-out port , 1 x Optical S/PDIF-out  port , 2 x USB 2.0  ports- 4 x USB 3.0  ports , 1 x RJ45 LAN jack , 6 OFC audio jacks - 1 x VGA port,  1 x DVI-D port , 1 x HDMI port

img 5877 MSI Z87 GD65 GAMING

PCB ด้านหลังสีดำสนิทครับผม

เราไปชมรายละเอียดของการทดสอบวันนี้ครับ


————————————————–

Test Setup

SYSTEMS
.CPU
..Intel I7 4770K
.Thermal Grease ..GELID GC-ETREME Supported by Logic Solutions Co.,Ltd.
.Motherboard . MSI Z87-GD65 GAMING
.Memory ..Team XAtreem LV Series 2133 CL9-11-11-24 1.5V
.Graphic Card . Nvidia GTX 780
.Harddisk ..OCZ Vector 128GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel I7 4770K ตัวใหม่ล่าสุดจาก Intel ครับ

img 5913 MSI Z87 GD65 GAMING

img 5907 MSI Z87 GD65 GAMING

บรรยากาศขณะทดสอบในห้องอุณหภูมิ 28-30 องศาเซลเซียส

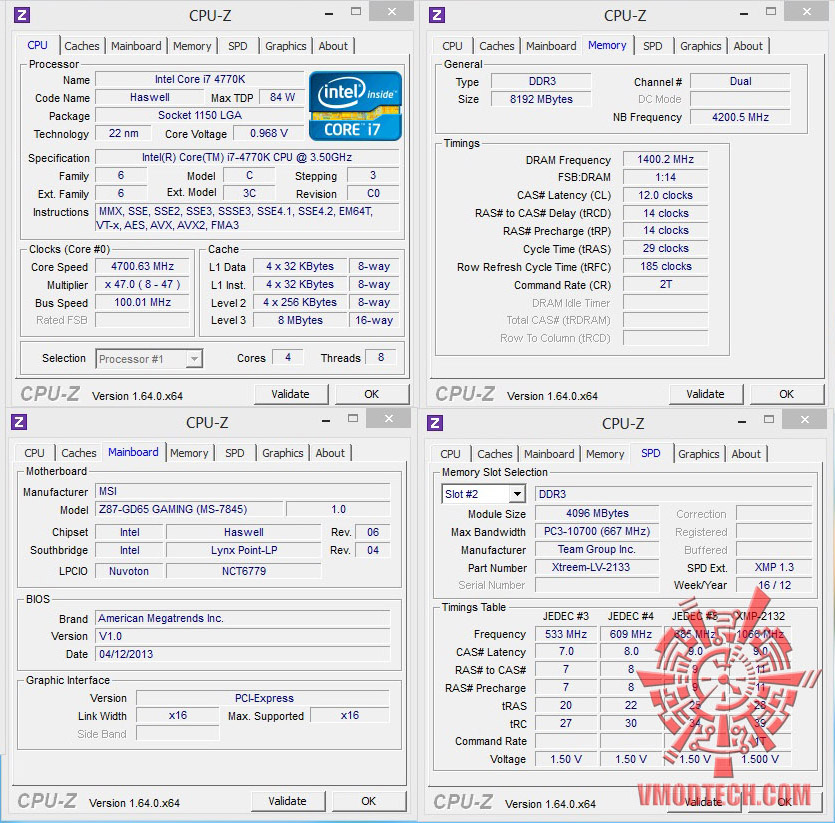

CPU-Z

cpuid 720x709 MSI Z87 GD65 GAMING

วันนี้ ทดสอบที่ความเร็ว 4.7Ghz ไฟ 1.35V ที่เห็นโชว์นั้นไม่ไช่ครับผม CPUID เวอร์ชั่น1.64.0นี้ยังไม่โชว์ แต่เท่าที่ผมทดสอบเวอร์ชั่นใหม่ 1.64.2 หลังจากเทสแล้วโชว์ครบถ้วนครับ

GPU-Z

gpuz MSI Z87 GD65 GAMING

การ์ดจอที่ใช้ทดสอบเป็นของทาง NVIDIA ในรุ่น GTX 780 ตัวแรงใหม่ล่าสุดที่เปิดตัวกันไปไม่นานนี้เองครับ

AIDA64 Extreme 2.99.2446

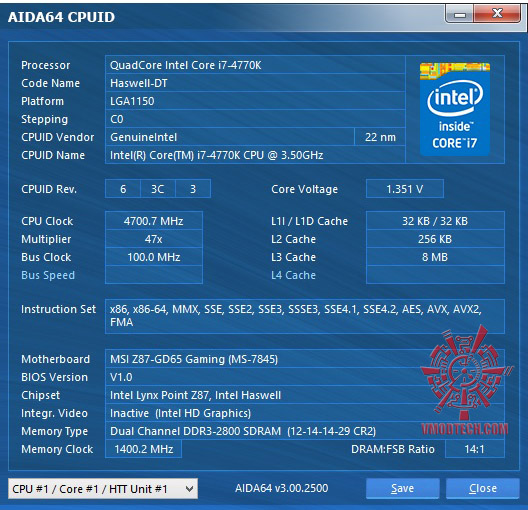

aida64 cpuid MSI Z87 GD65 GAMING

AIDA64 ตัวใหม่ล่าสุดโชว์รายละเอียดต่างๆครบถ้วนครับและรองรับการทดสอบหรือทำงานของ Haswell ครับผม

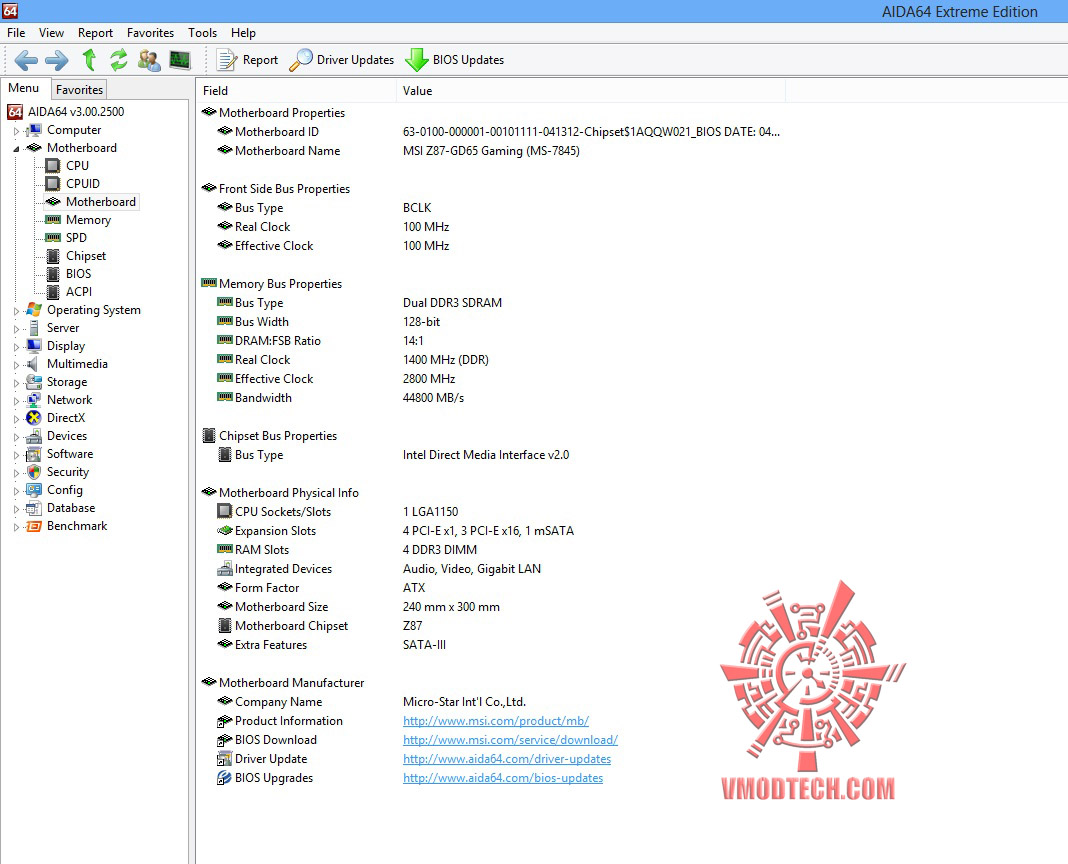

aida64 mb 720x582 MSI Z87 GD65 GAMING

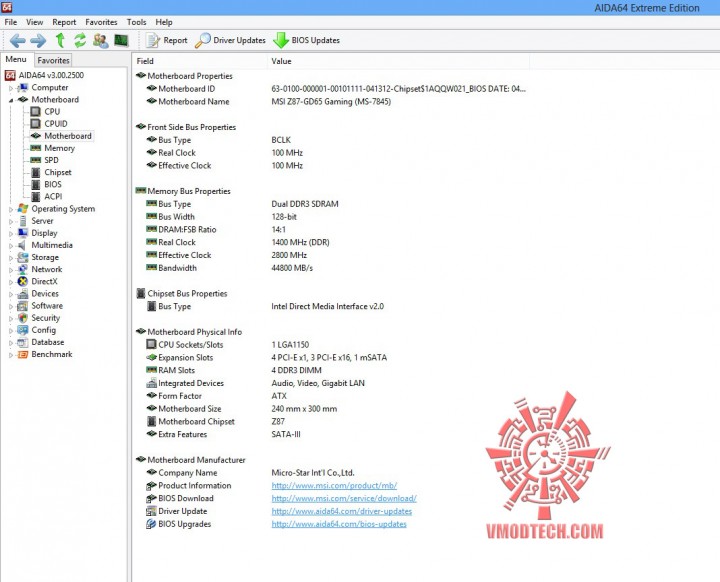

AIDA64 โชว์รายละเอียดเมนบอร์ดครบถ้วนครับ

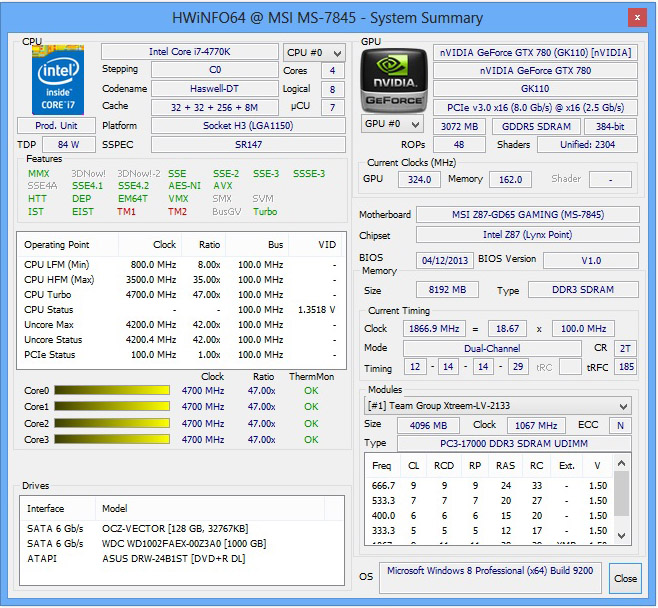

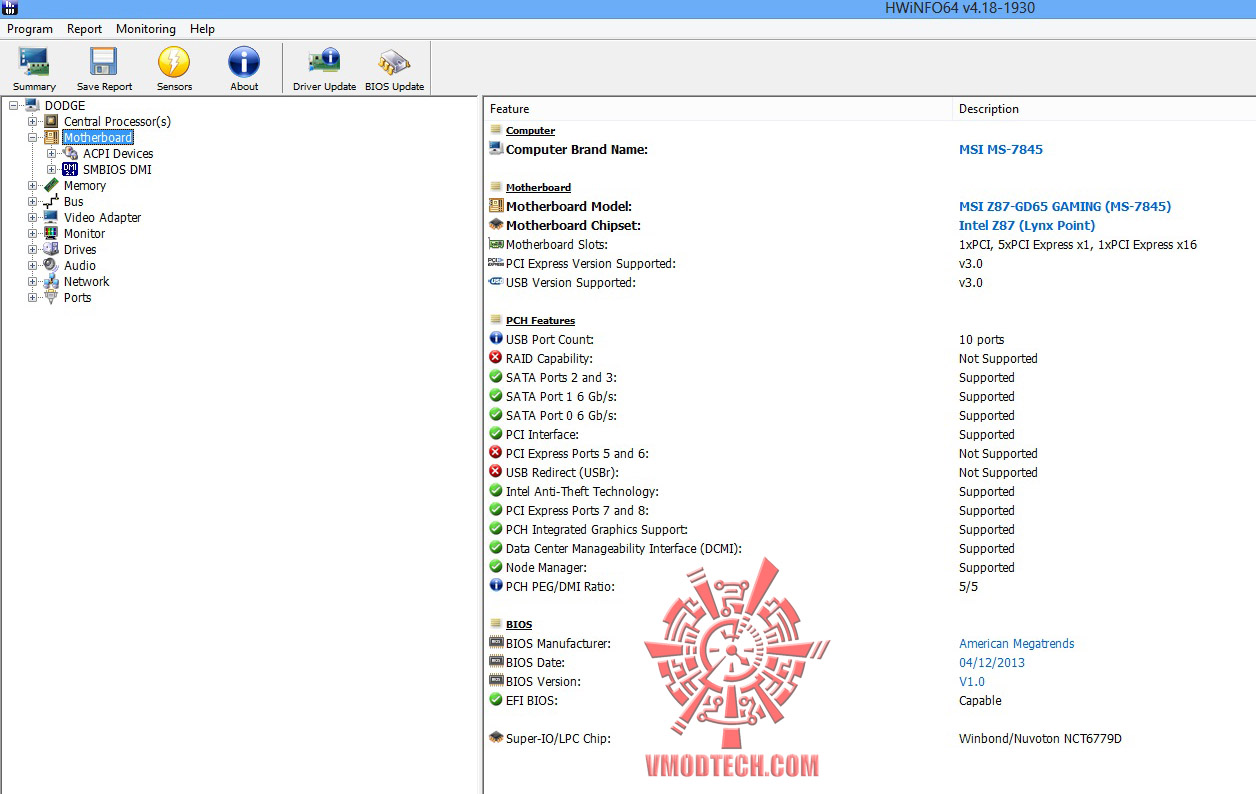

HWiNFO64

hwinfo64 MSI Z87 GD65 GAMING

hwinfo64 mb 720x455 MSI Z87 GD65 GAMING

HwiNFO โชว์ผลต่างๆถูกต้องไม่ว่าจะเป็นซีพียูหรือเมนบอร์ดครับผม


————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

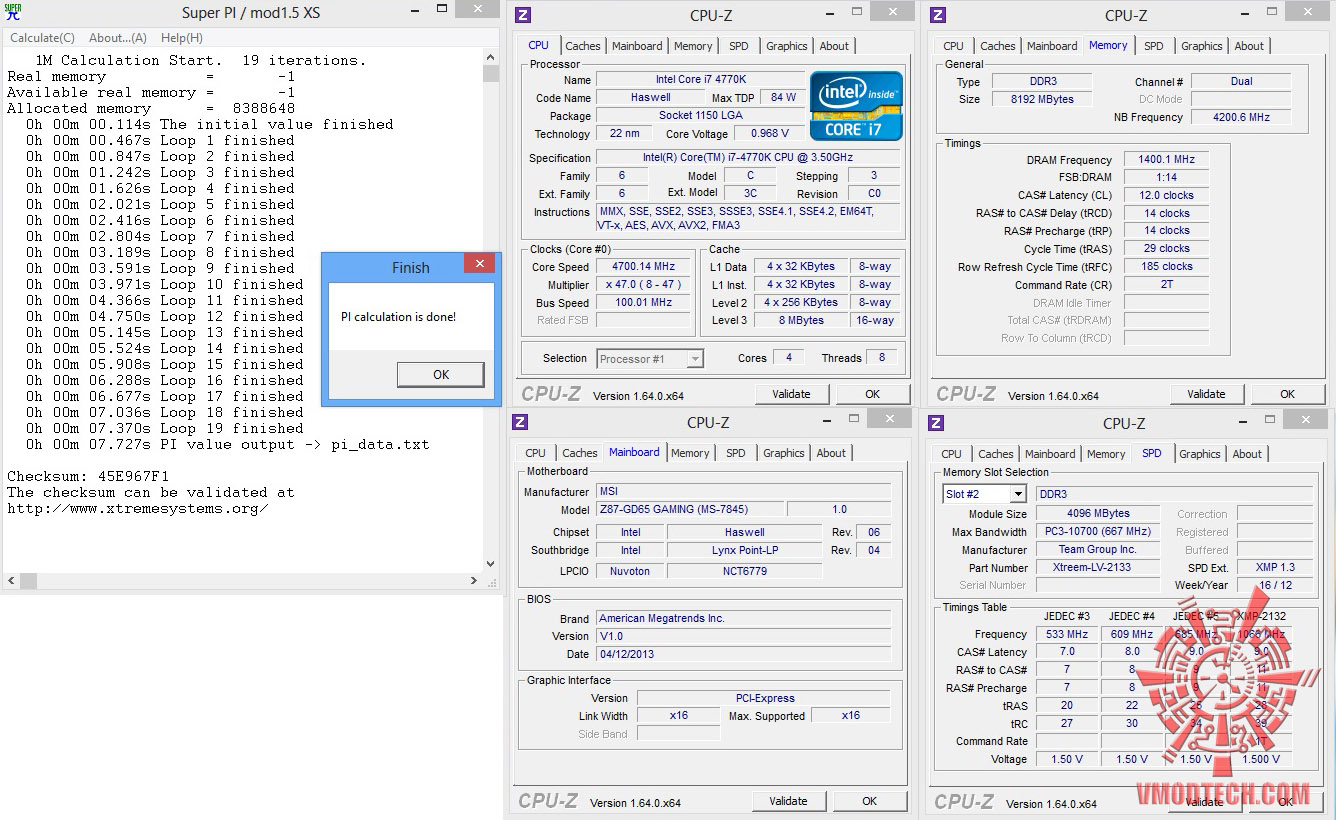

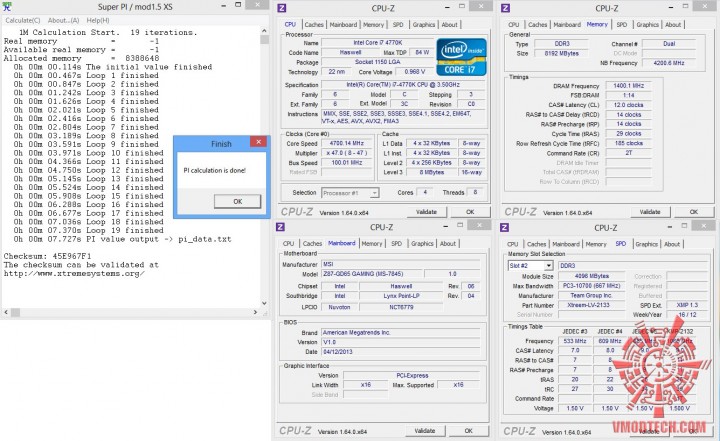

SuperPI 1M 1Thread

superpi1mb 720x441 MSI Z87 GD65 GAMING

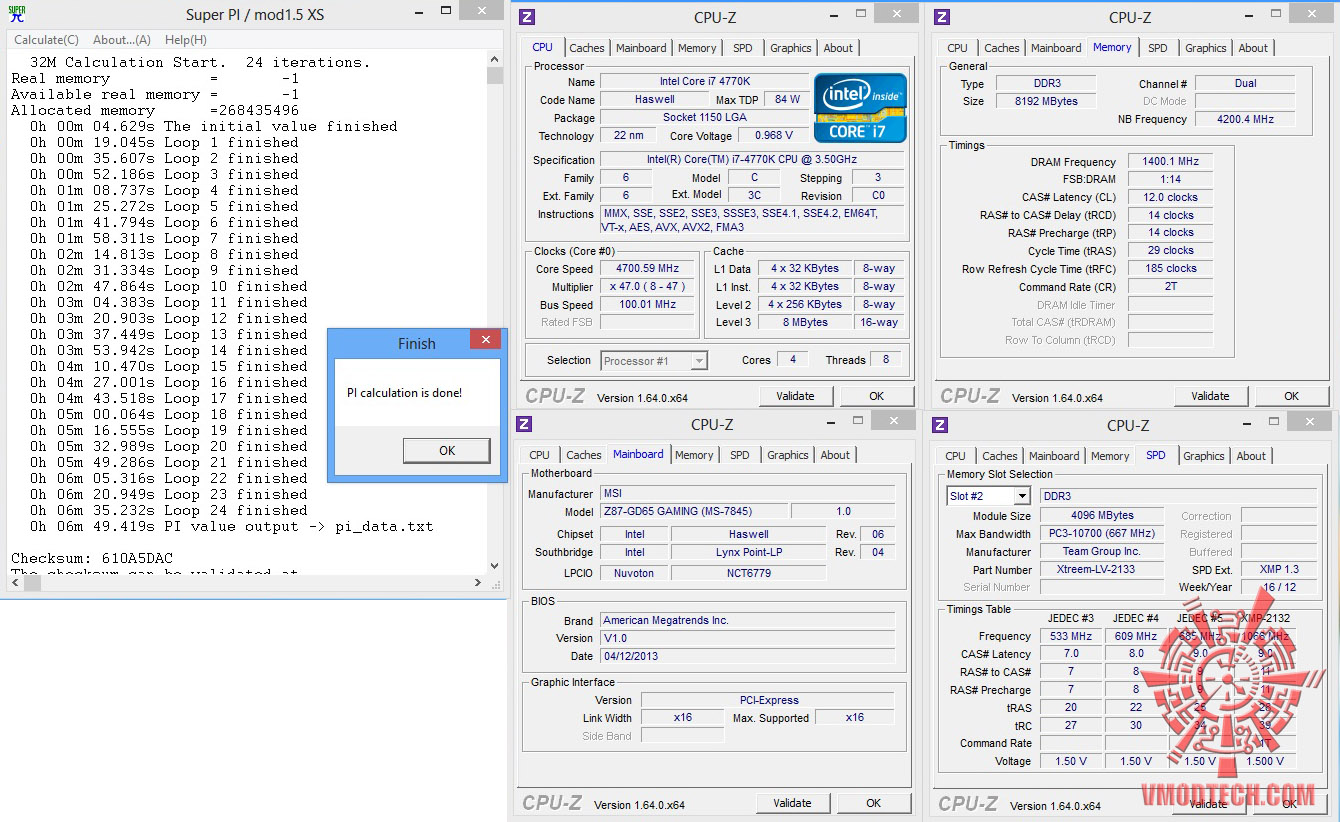

SuperPI 32M 1Thread

superpi32mb 720x441 MSI Z87 GD65 GAMING

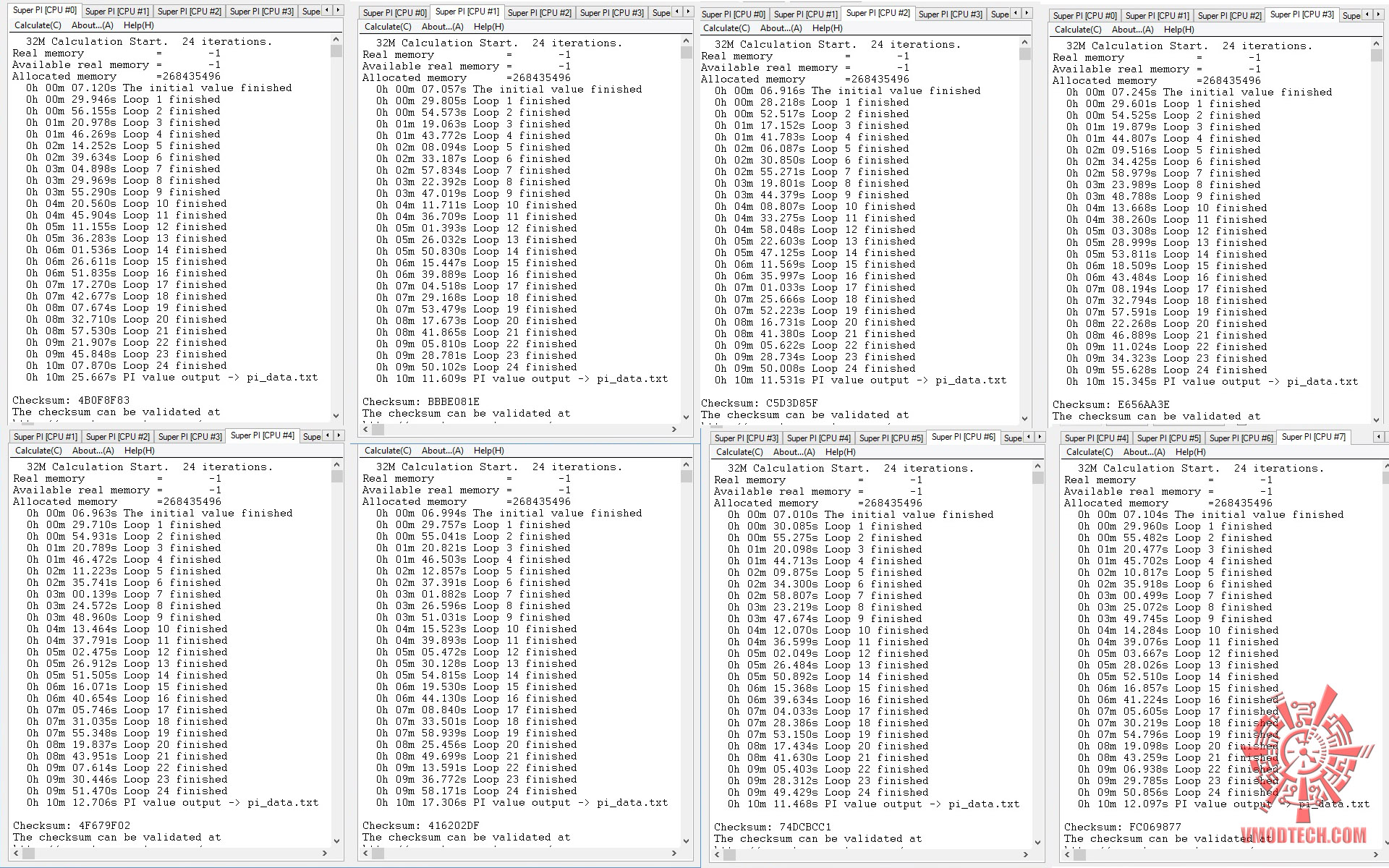

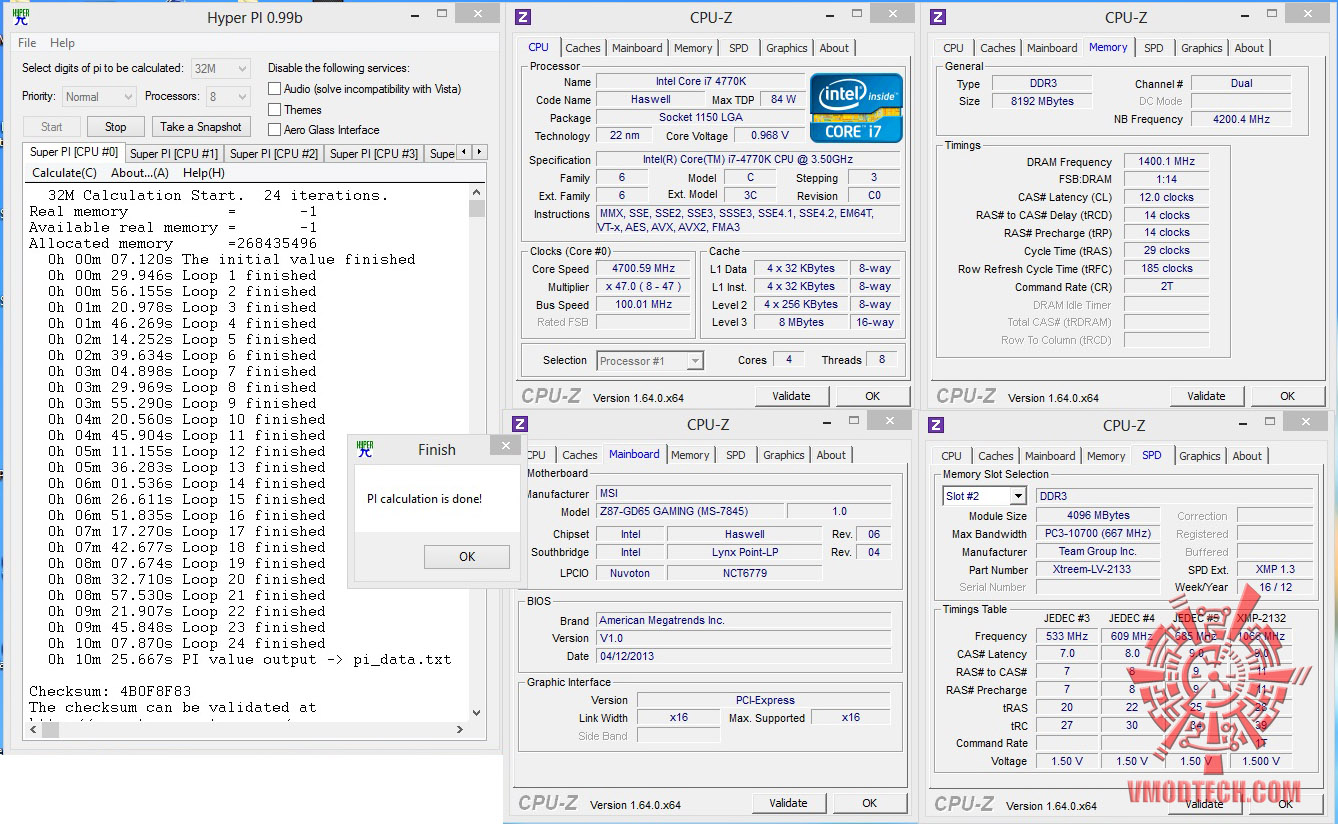

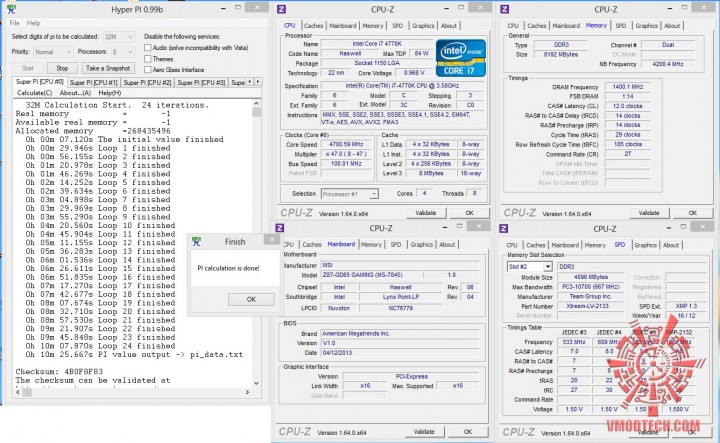

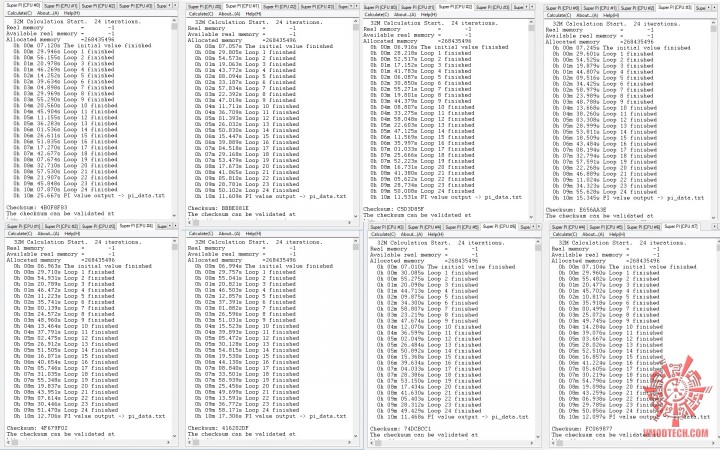

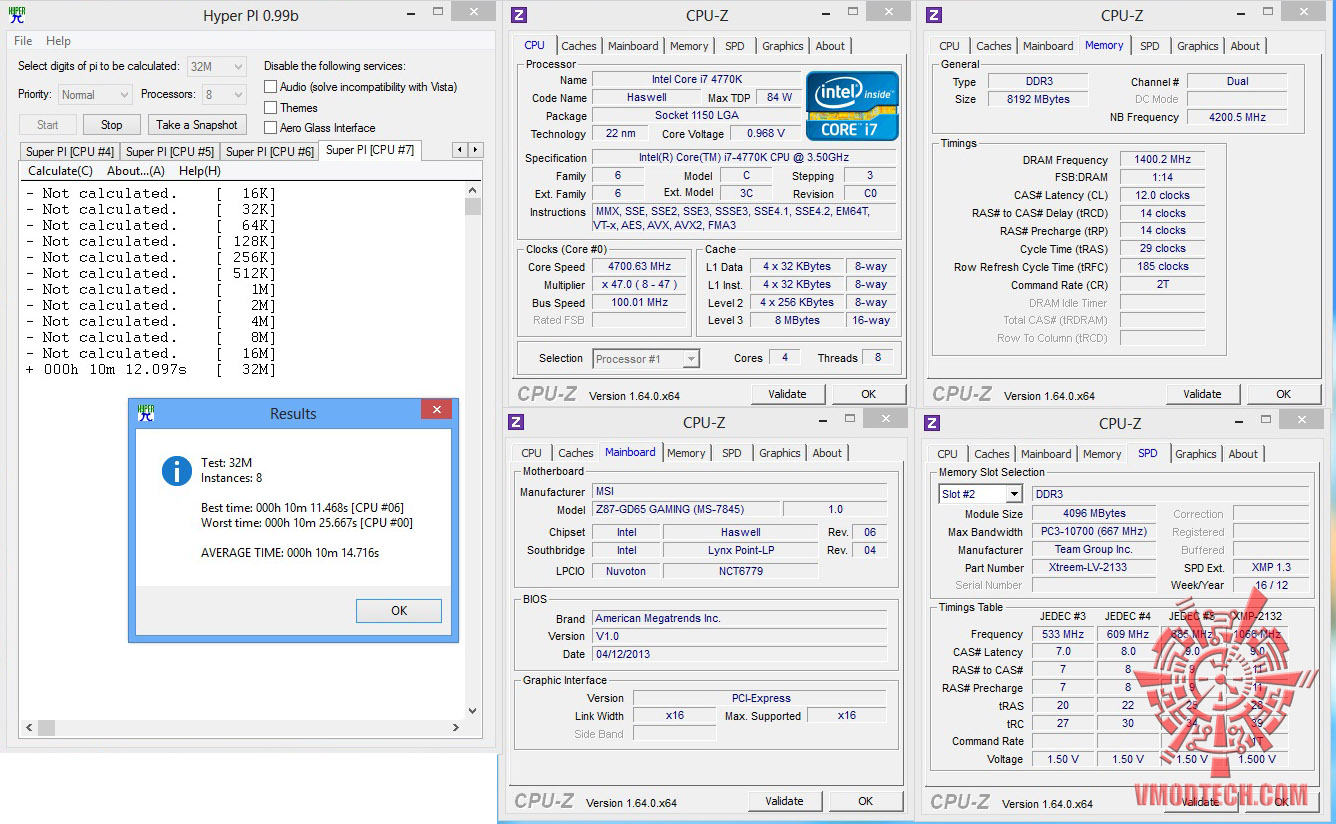

HyperPI 32M 4Thread

hyperpi32mb 720x443 MSI Z87 GD65 GAMING

hyperpi32mb all 720x444 MSI Z87 GD65 GAMING

all hyperpi32 720x450 MSI Z87 GD65 GAMING

ผ่านหมดทุกการทดสอบอย่างมีสเถียรภาพครับผม

————————————————–

AIDA64 Extreme

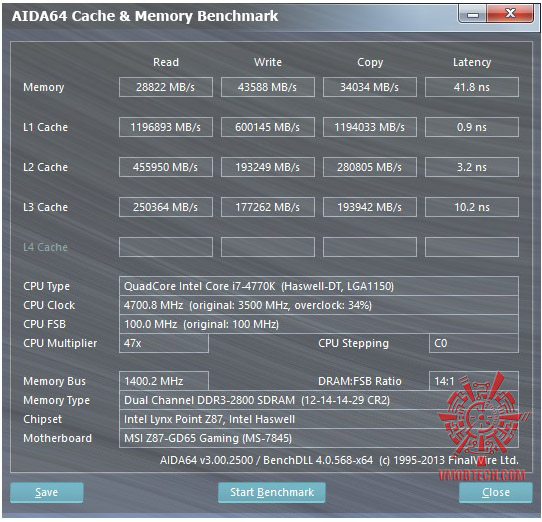

AIDA64 Cache & Memory Benchmark

aida64 mem MSI Z87 GD65 GAMING

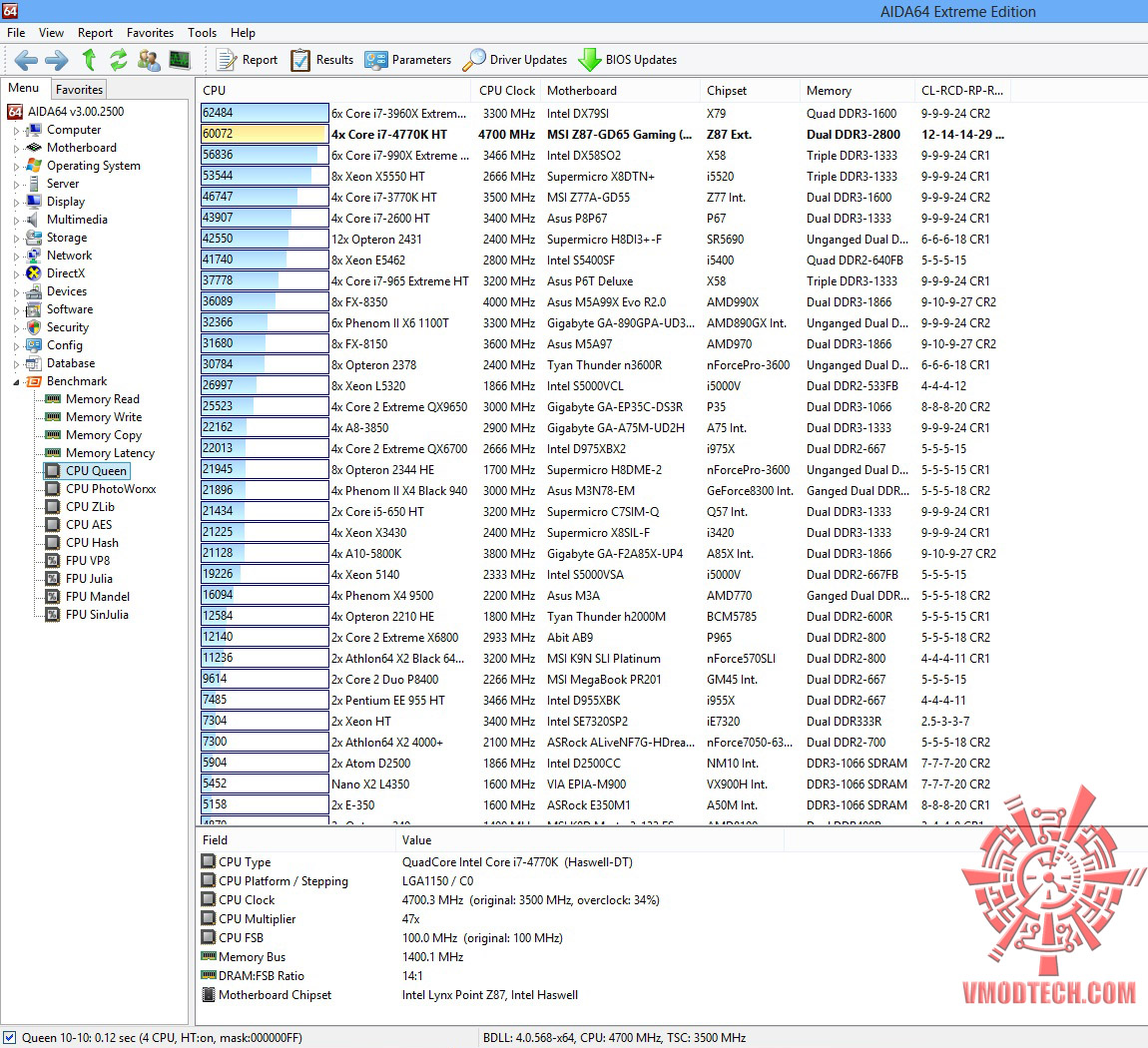

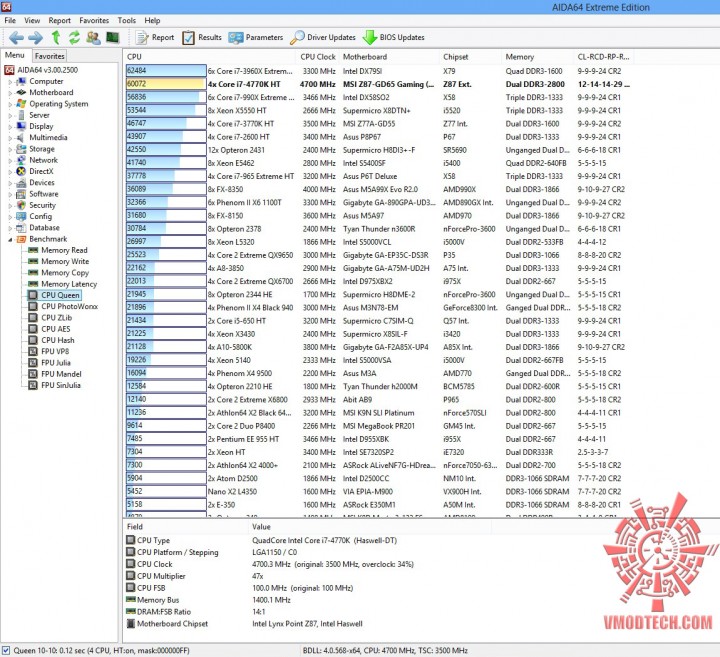

CPU Queen

queen 720x657 MSI Z87 GD65 GAMING

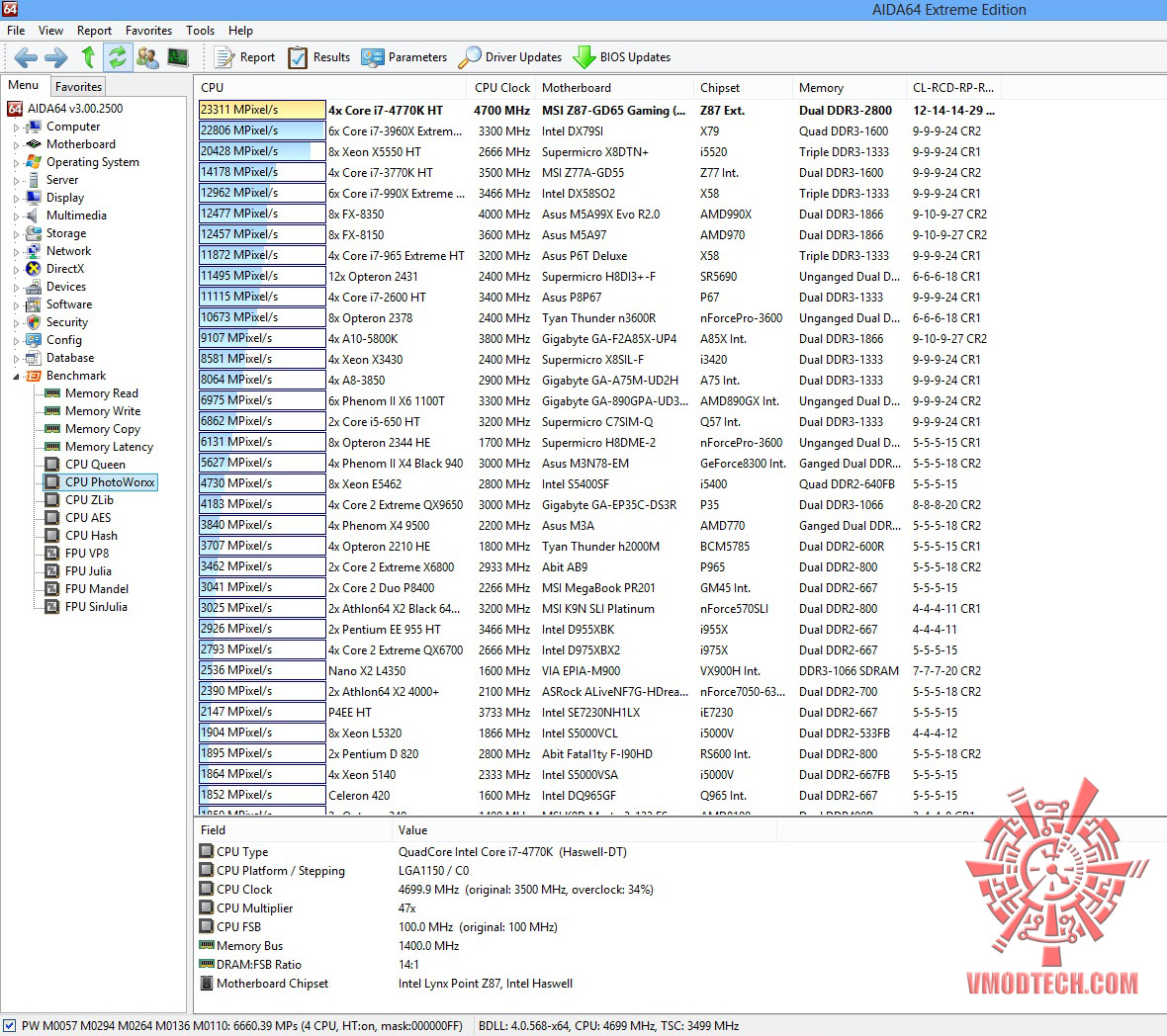

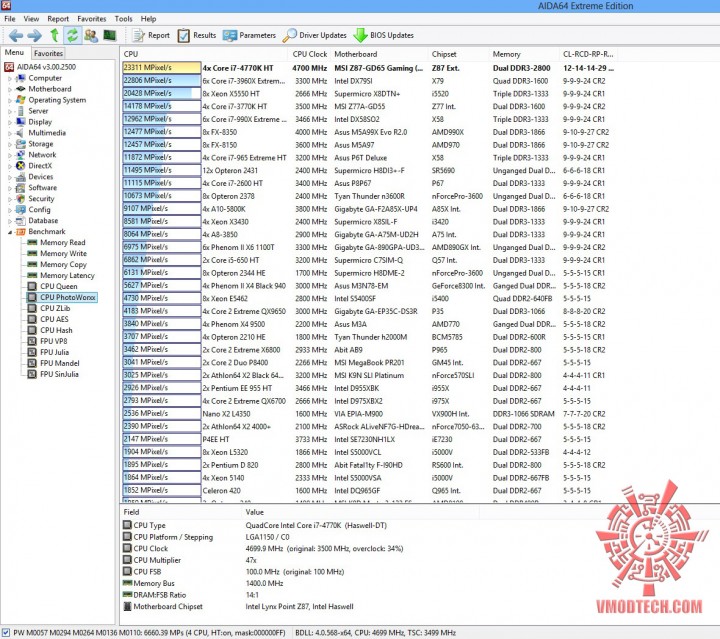

CPU PhotoWorxx

photo 720x639 MSI Z87 GD65 GAMING

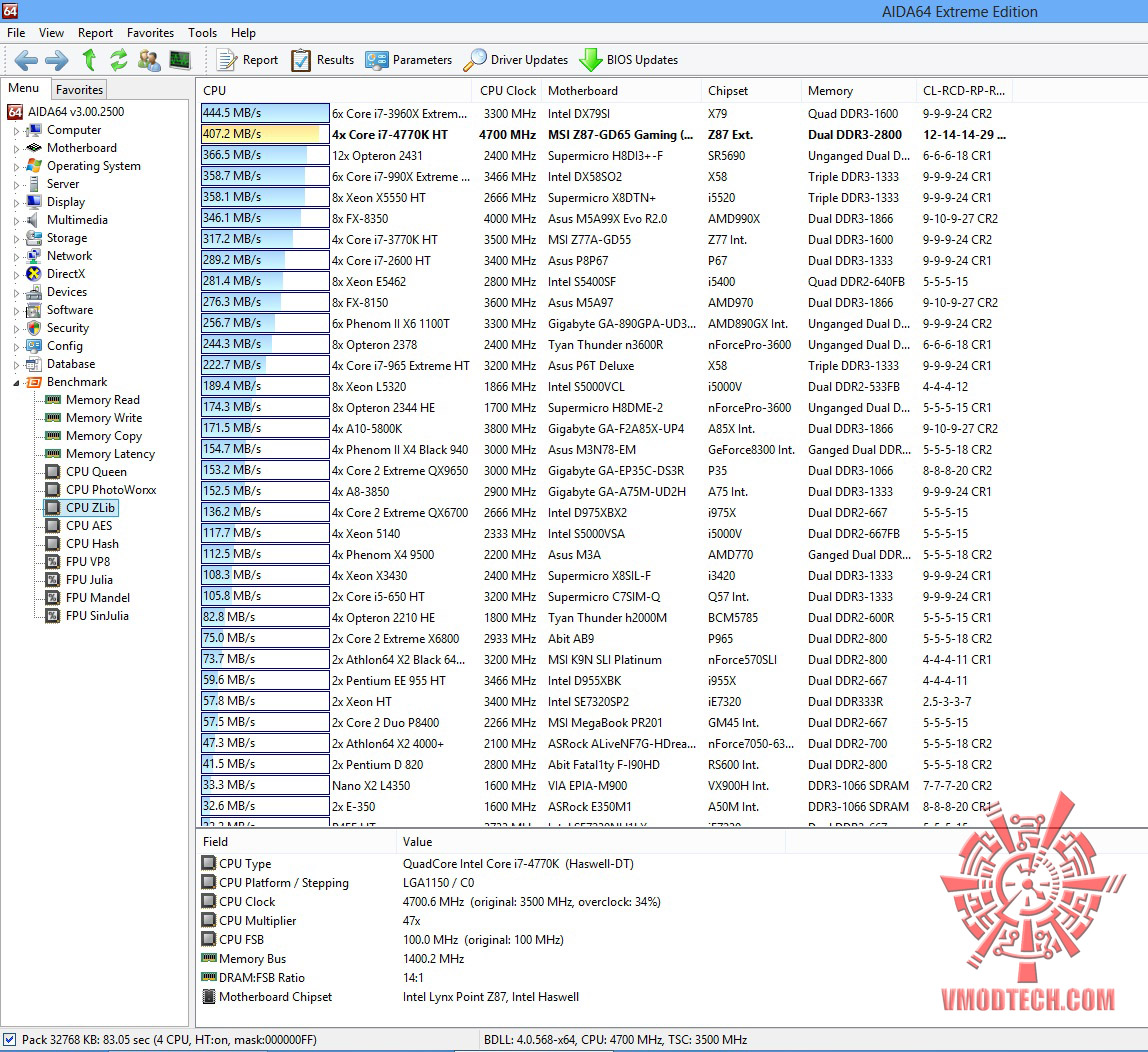

CPU ZLib

zlib 720x659 MSI Z87 GD65 GAMING

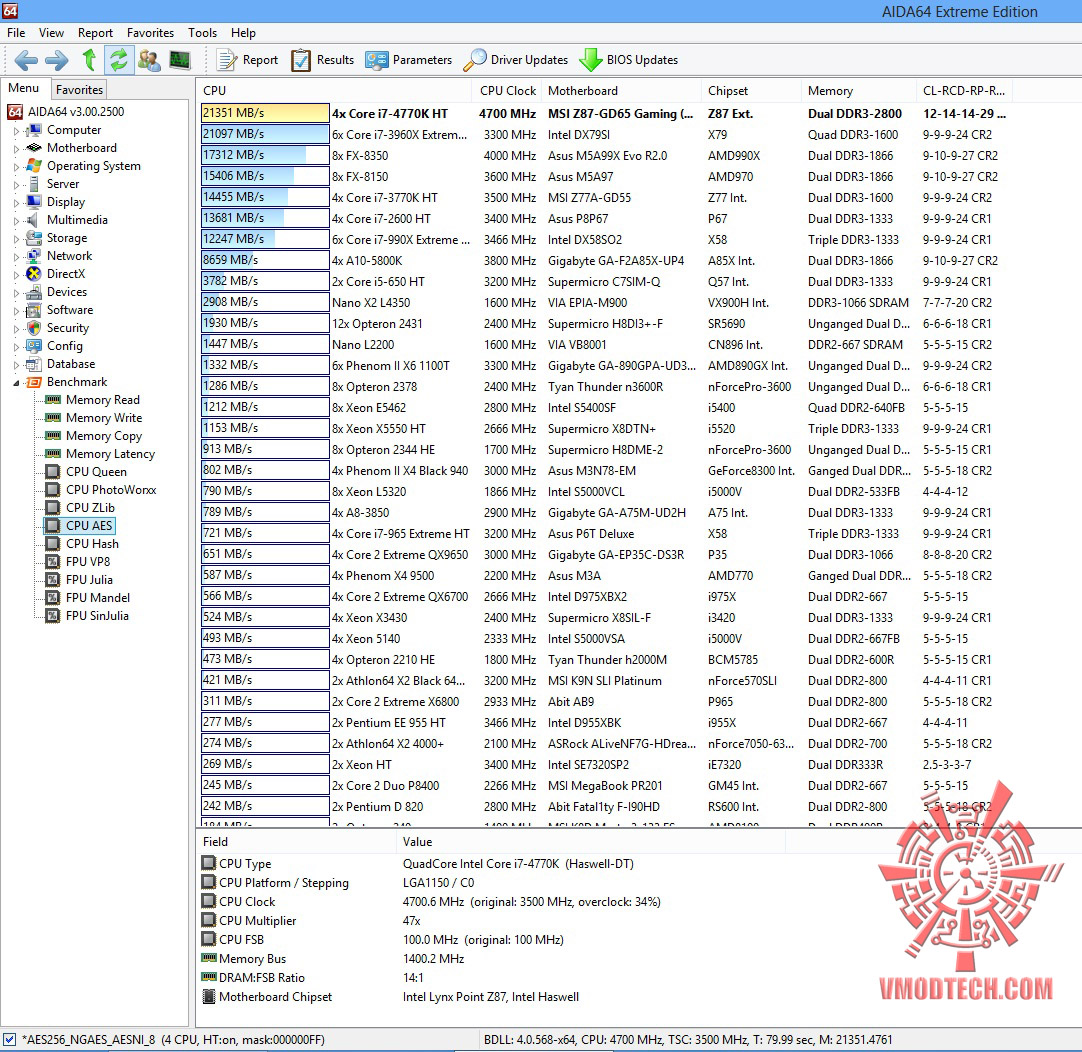

CPU AES

aes 720x700 MSI Z87 GD65 GAMING

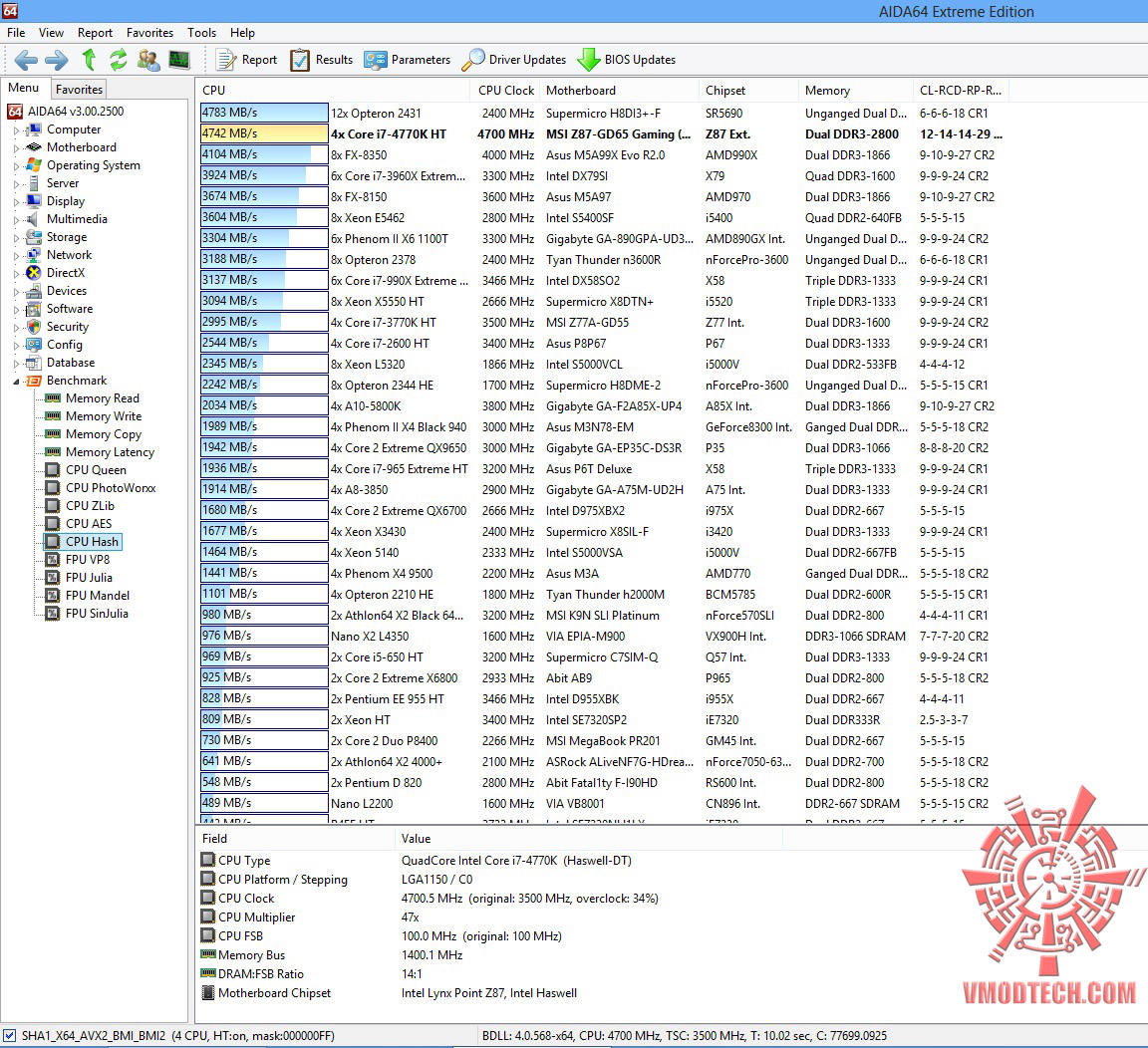

CPU Hash

hash 720x657 MSI Z87 GD65 GAMING

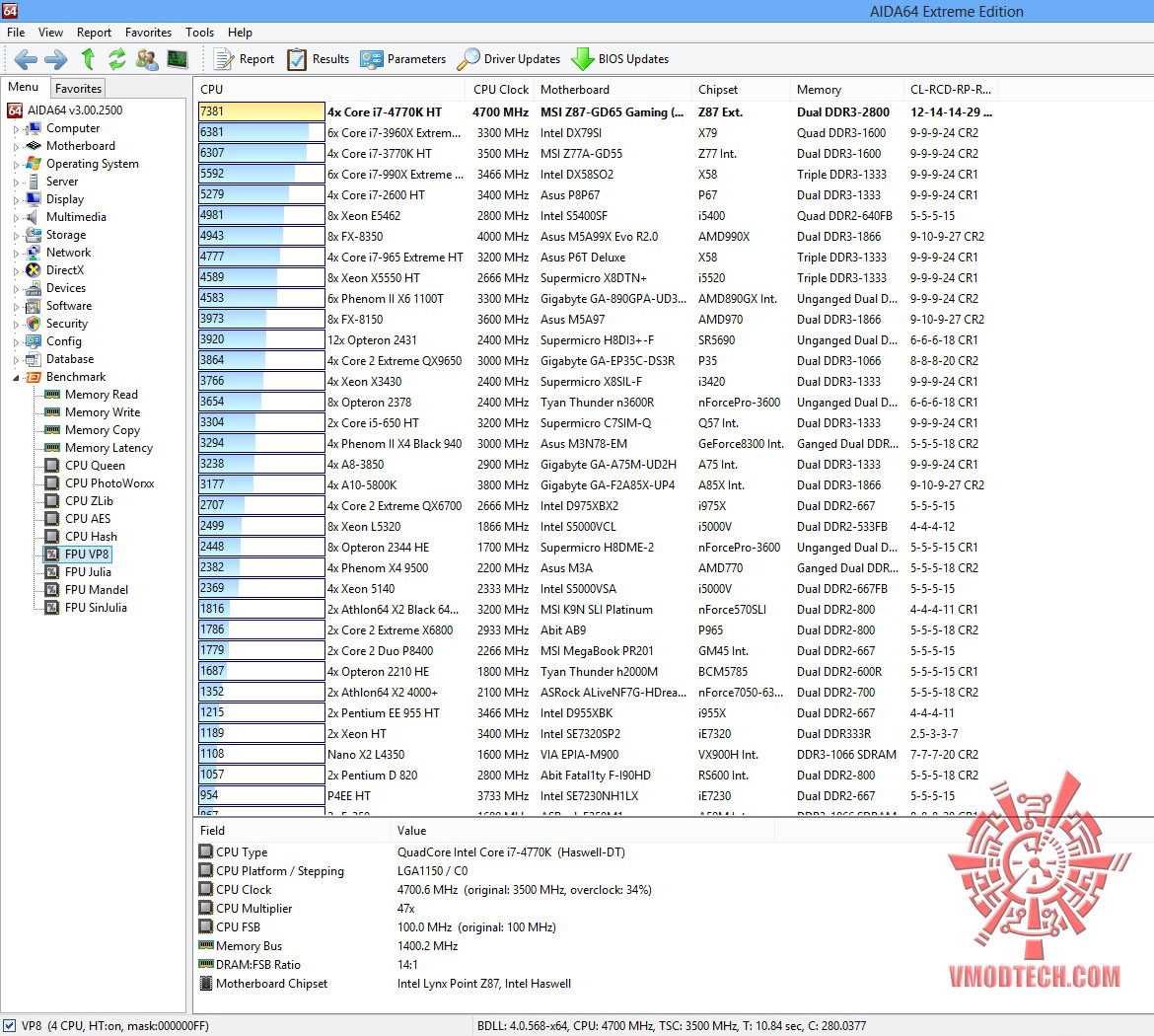

FPU VP8

vp8 720x646 MSI Z87 GD65 GAMING

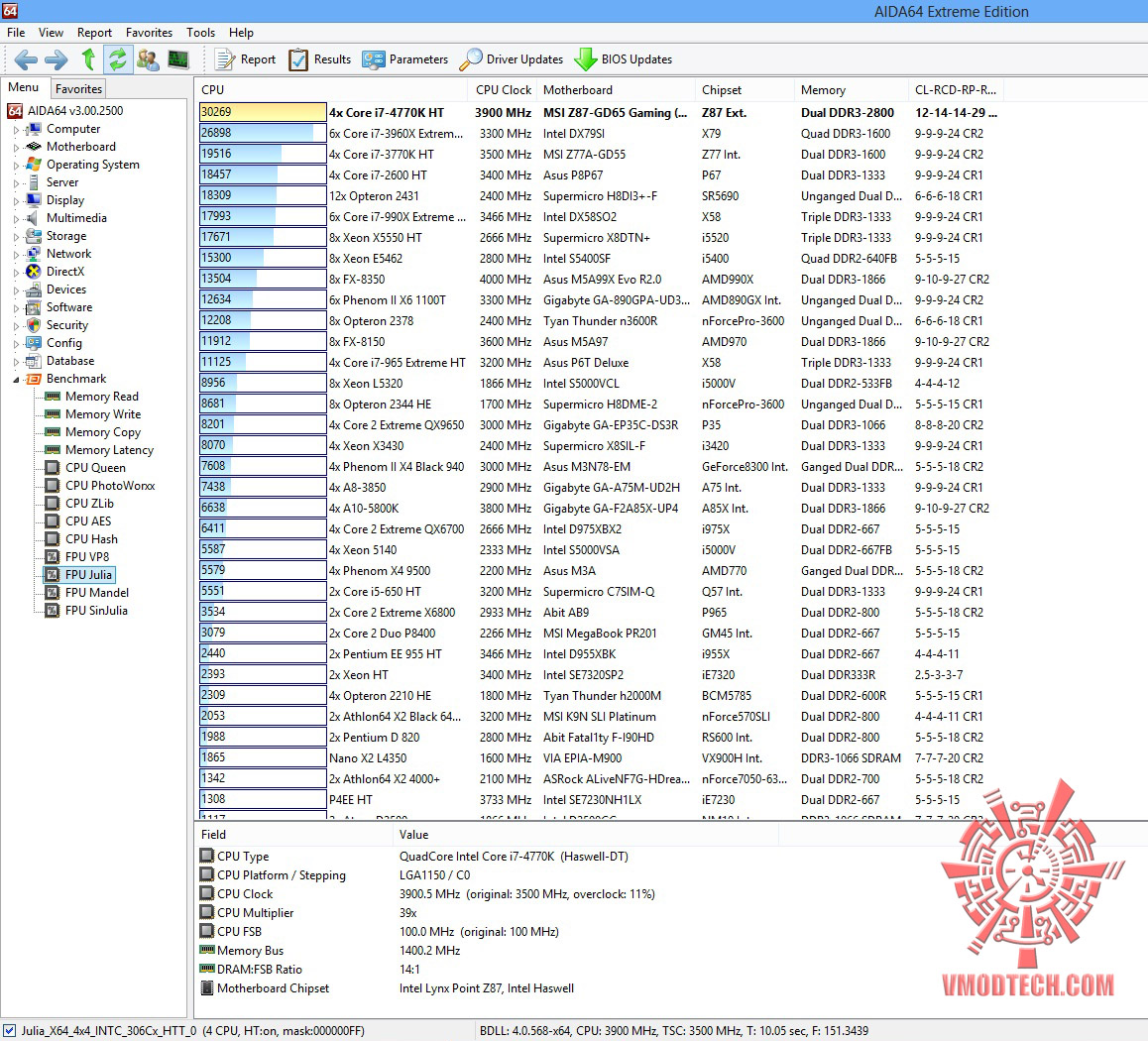

FPU Julia

julia 720x652 MSI Z87 GD65 GAMING

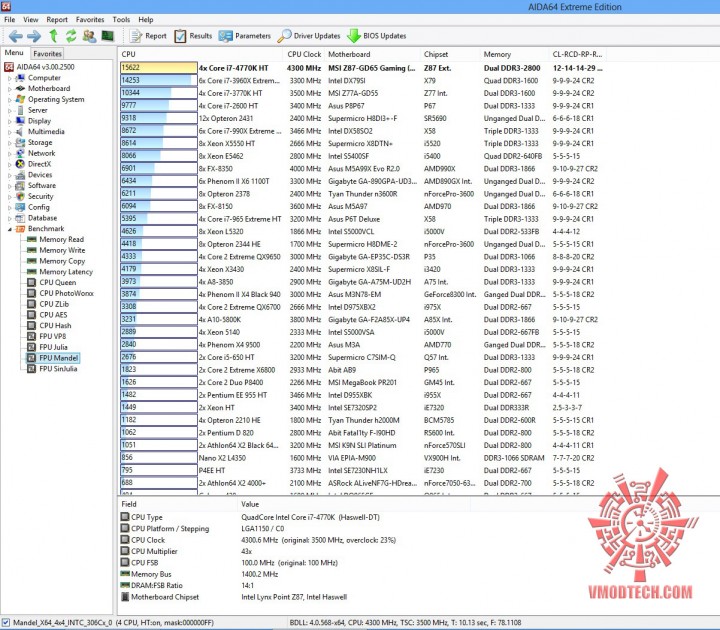

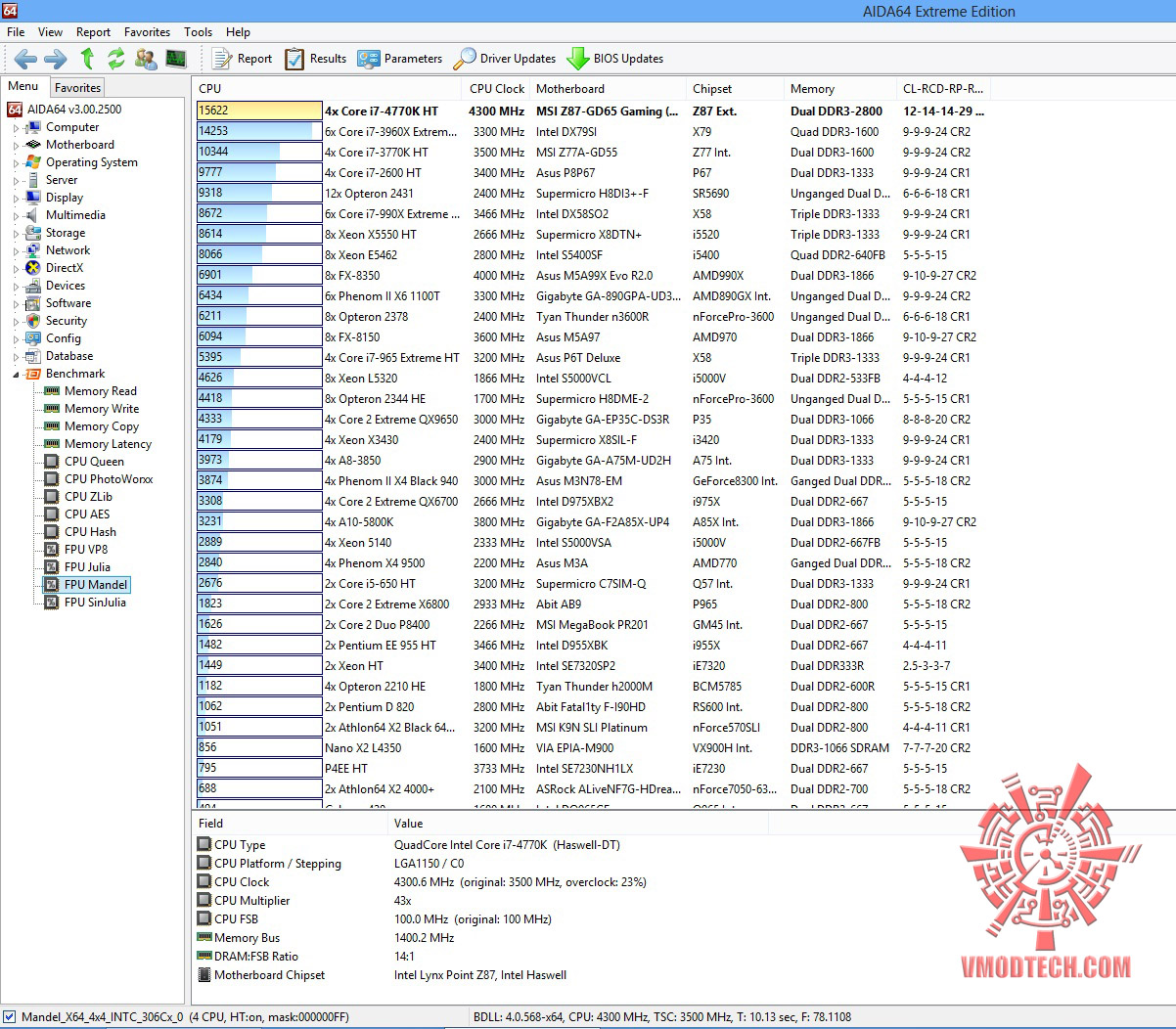

FPU Mandel

mandel 720x630 MSI Z87 GD65 GAMING

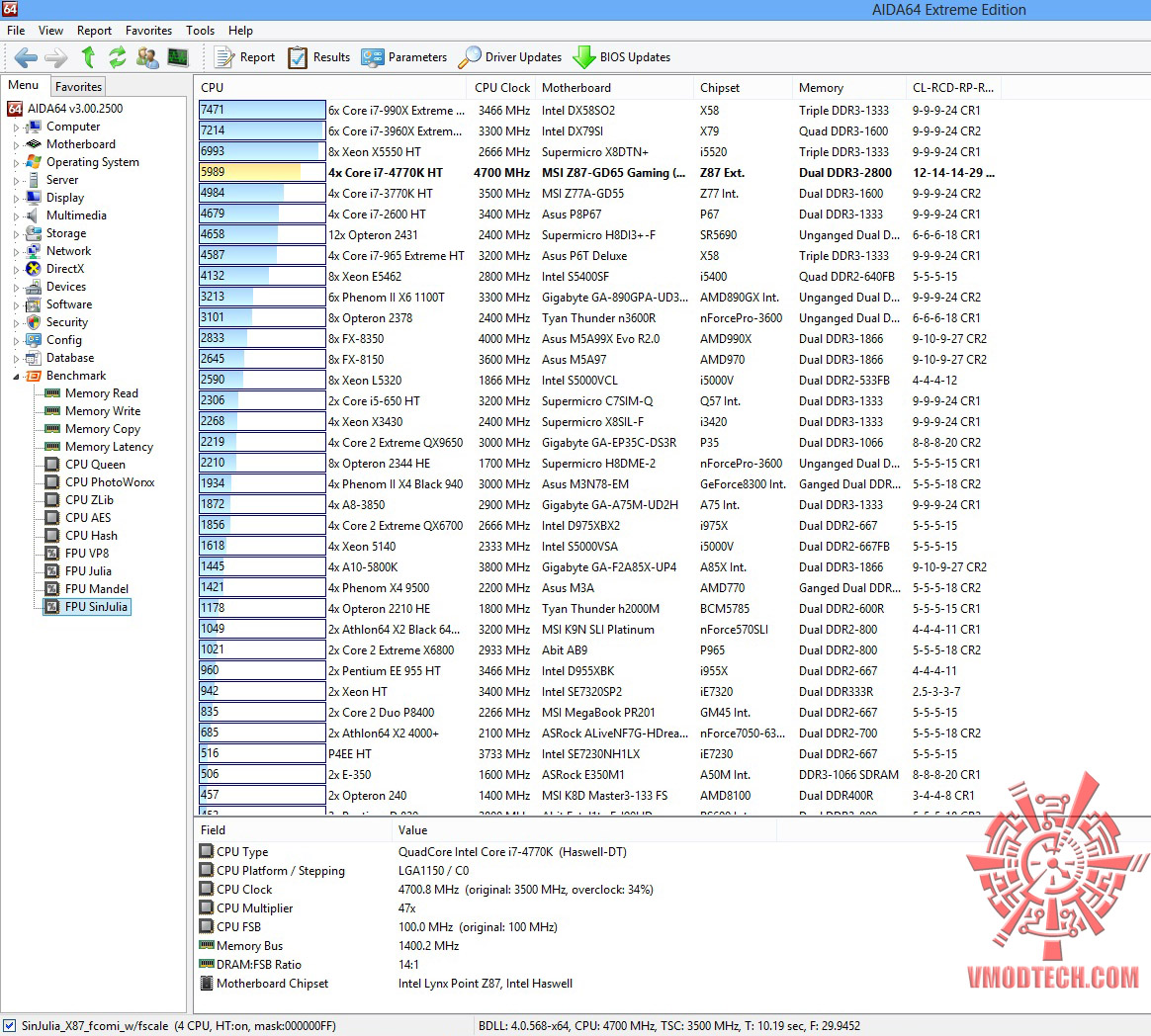

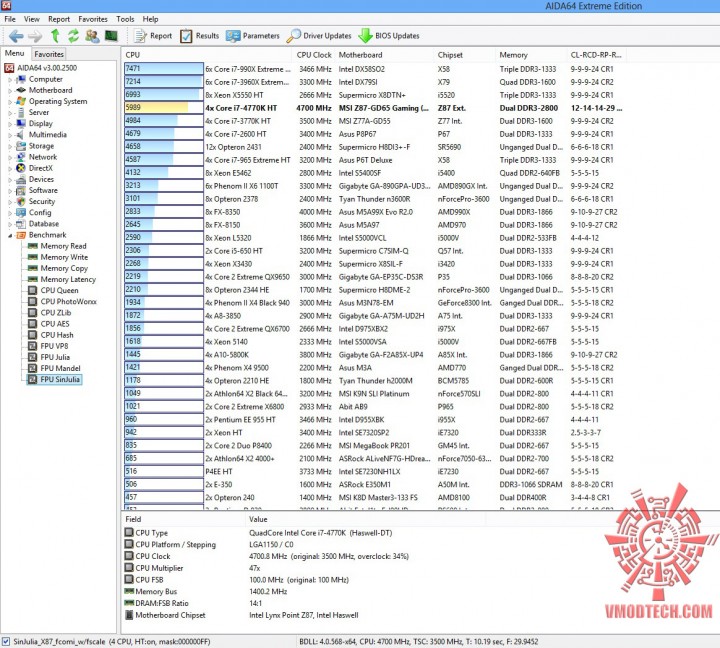

FPU SinJulia

sinjulia 720x648 MSI Z87 GD65 GAMING

แรงทุกการทดสอบในระดับหัวแถวกันเลยทีเดียวครับสำหรับชุดทดสอบ AIDA64 Extreme ตัวใหม่ล่าสุด รองรับการทำงานซีพียูตระกูล Haswell เต็มรูปแบบ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

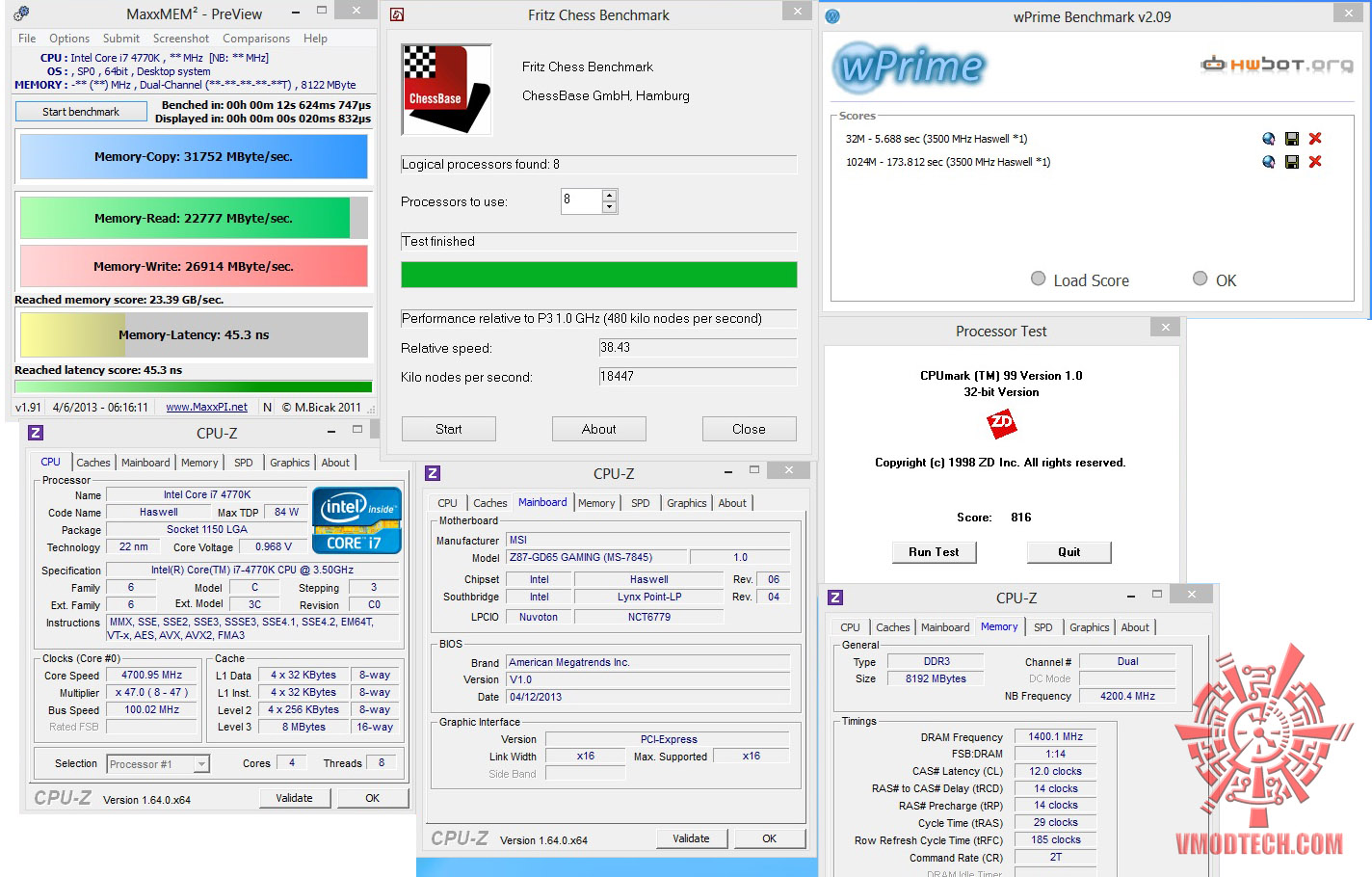

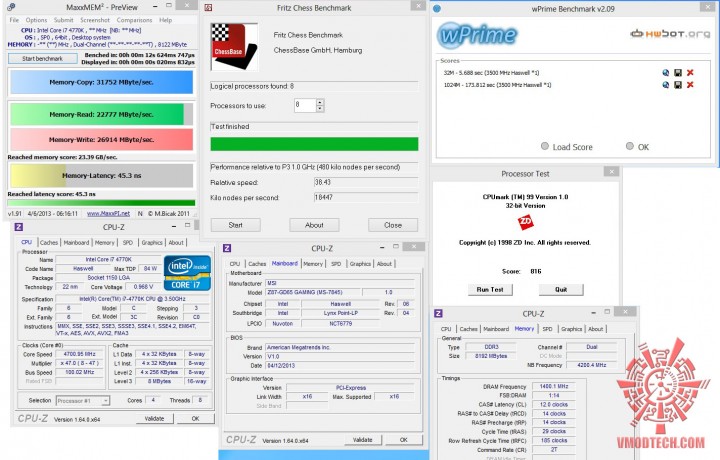

wPrime2.09 , CPUMark99 MaxxMem & Fritz Chess Benchmark

all 720x460 MSI Z87 GD65 GAMING

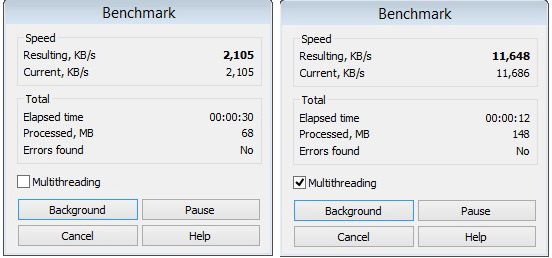

Winrar

winrar MSI Z87 GD65 GAMING

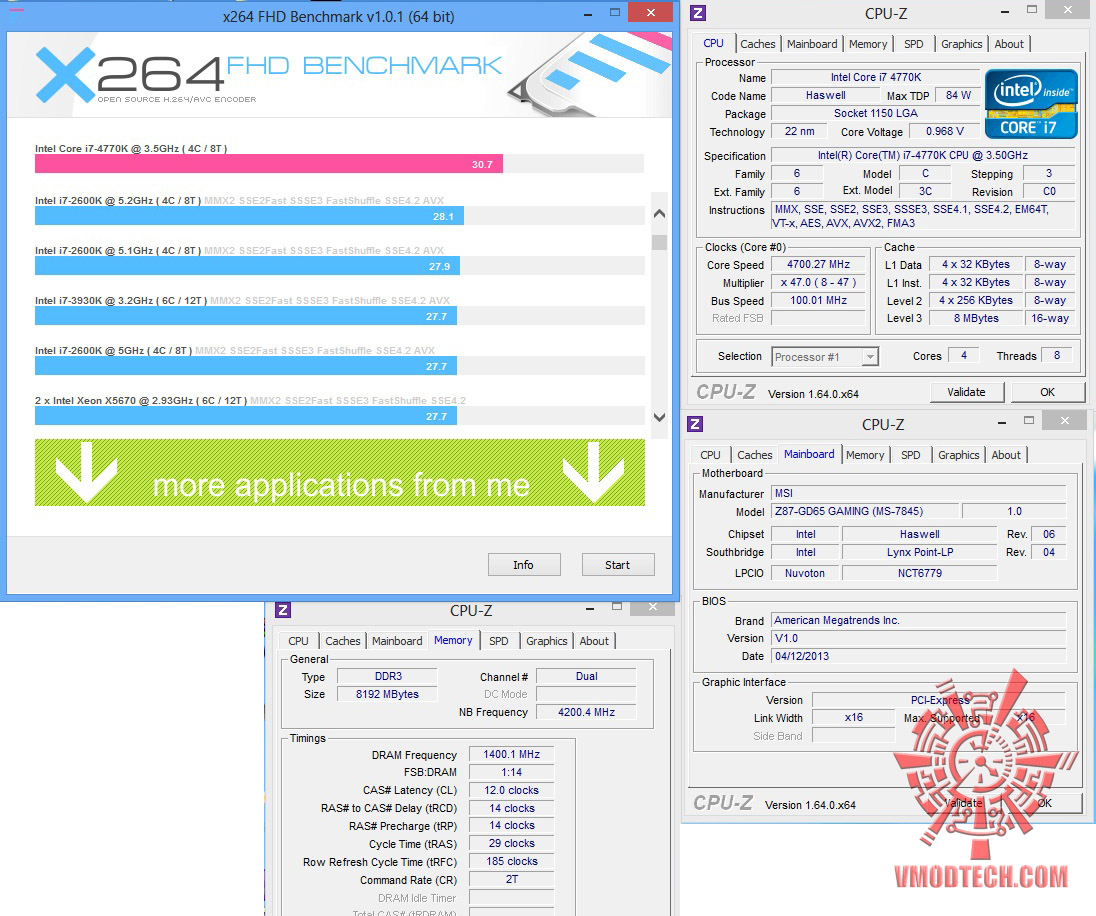

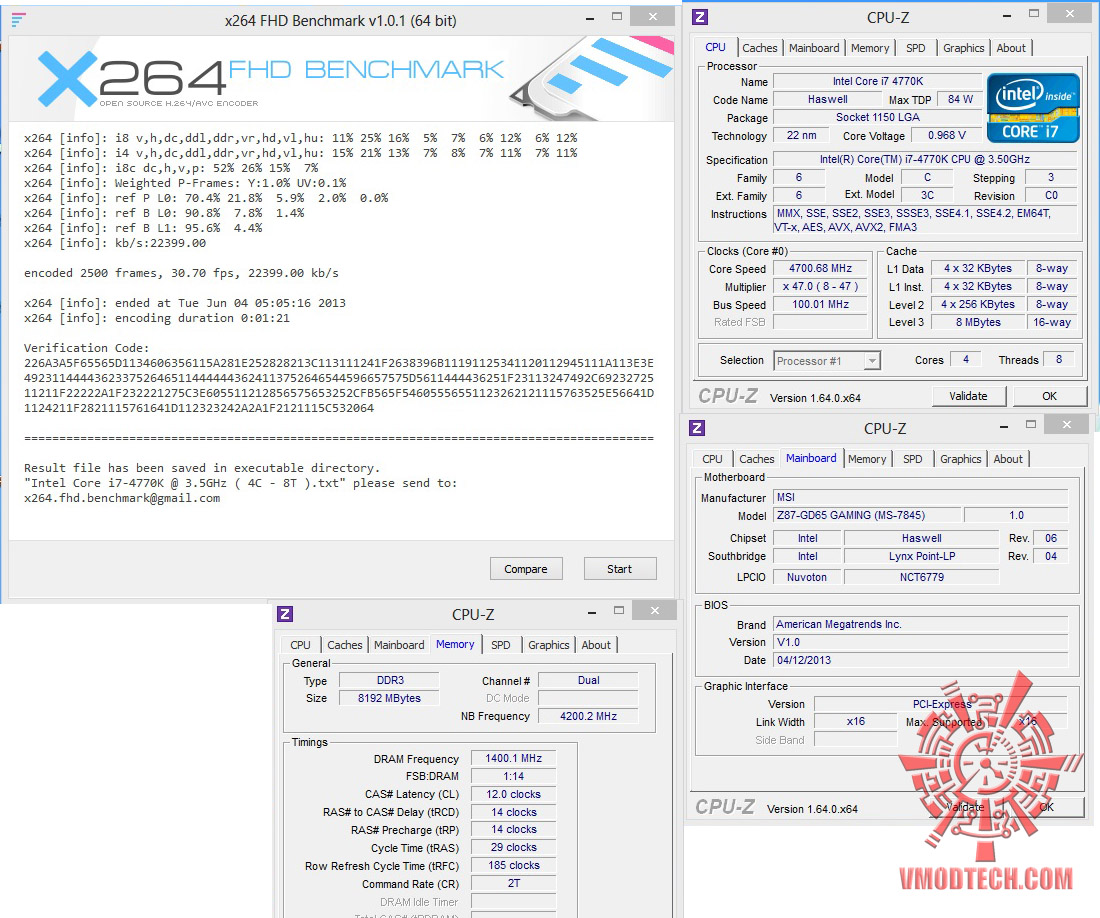

X264 FHD

x264fhd 720x600 MSI Z87 GD65 GAMING

x264fhd 2 720x601 MSI Z87 GD65 GAMING

ชุดทดสอบFritzchess กดไป 38.5 คะแนนเลยทีเดียวครับ ส่วนชุดทดสอบ X264 FHD นั้นแรงทะลุ 30.7FPS กันเลยทีเดียวครับ แรงจัดจริงๆ

————————————————–

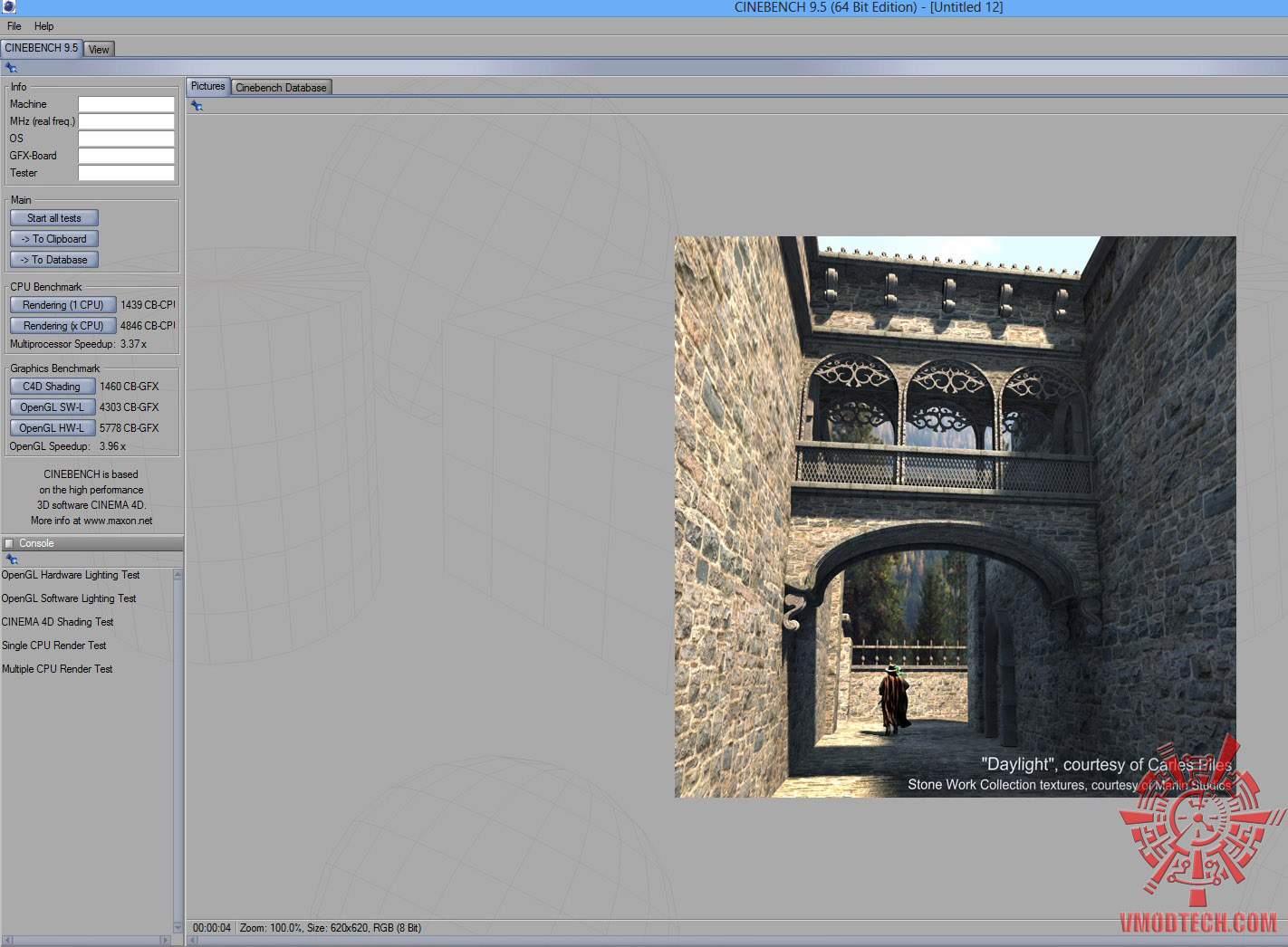

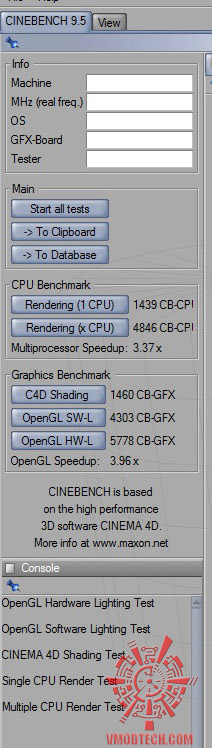

Cinebench 9.5

cine 9 720x529 MSI Z87 GD65 GAMING

cine 9 2 204x720 MSI Z87 GD65 GAMING

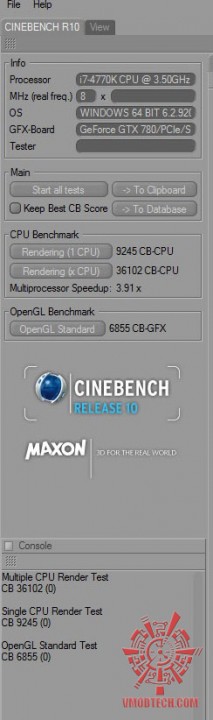

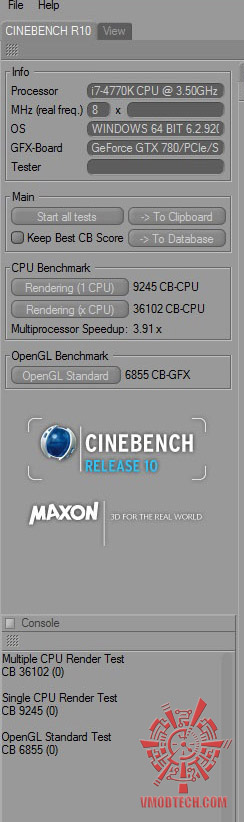

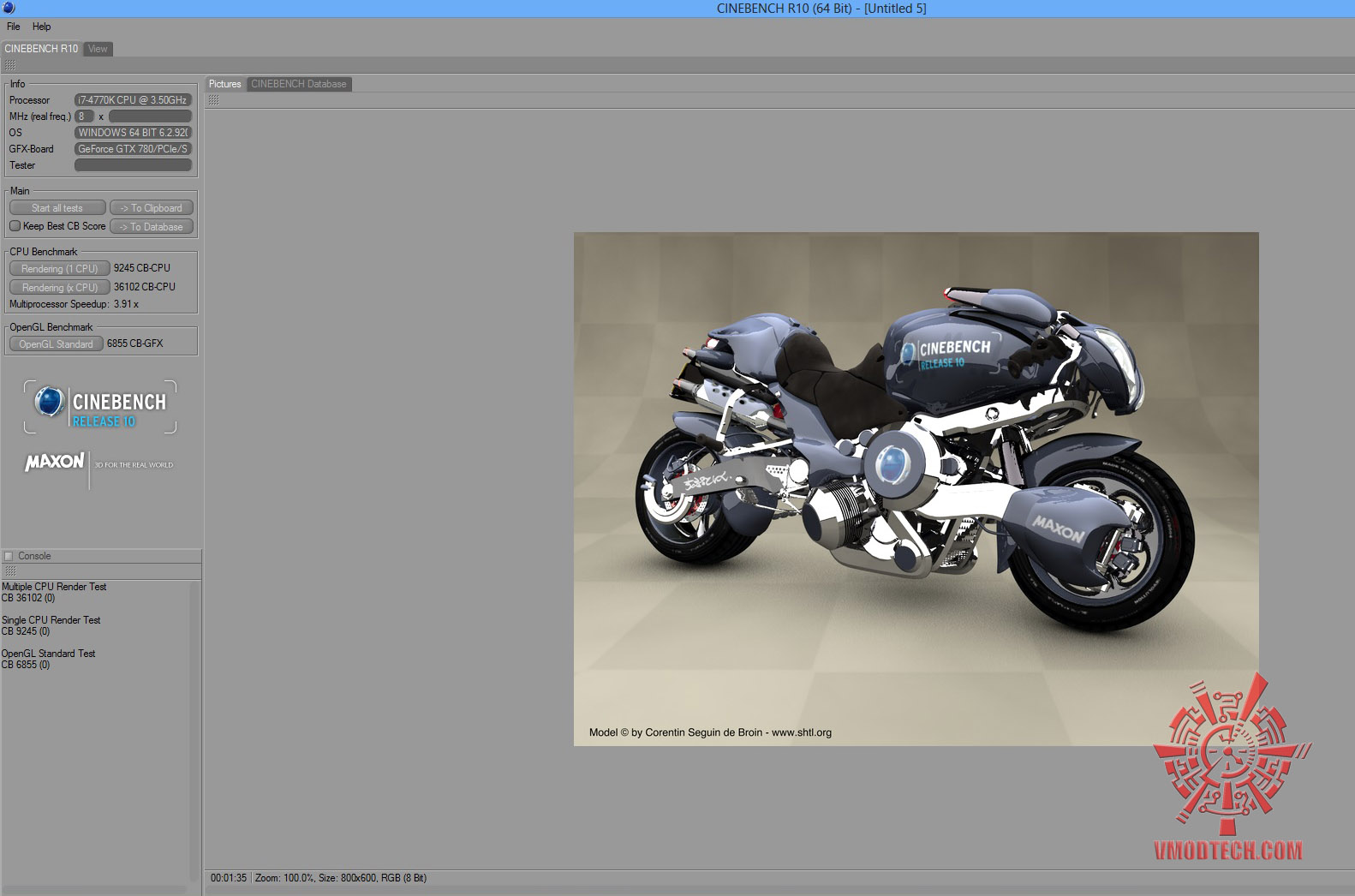

Cinebench 10

cine 10 720x476 MSI Z87 GD65 GAMING

cine10 2 213x720 MSI Z87 GD65 GAMING

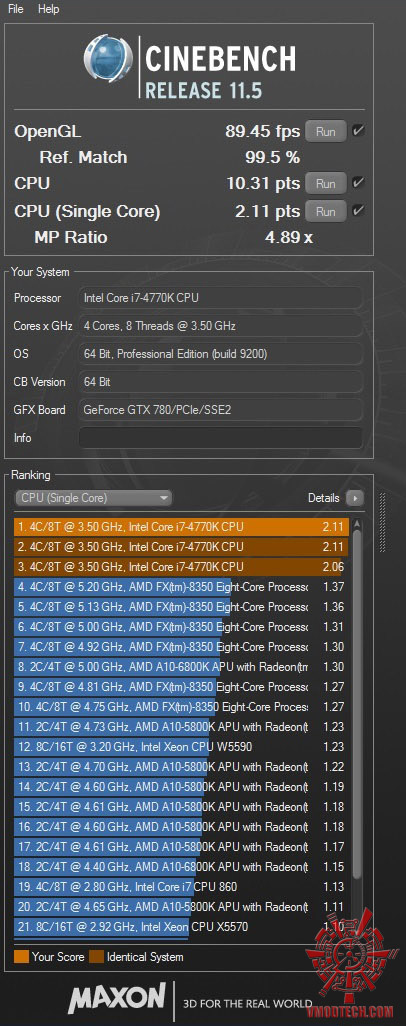

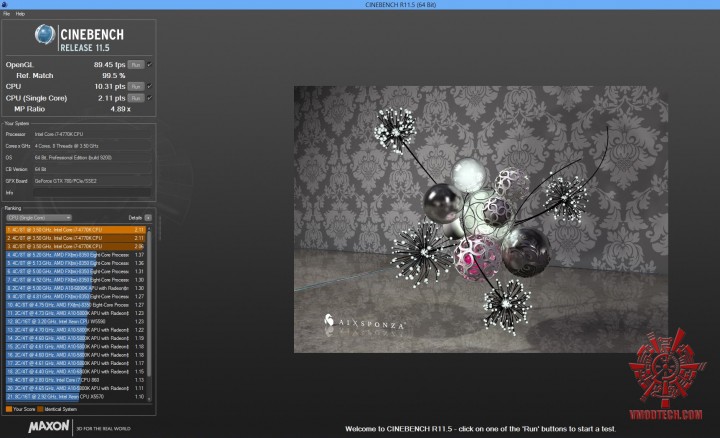

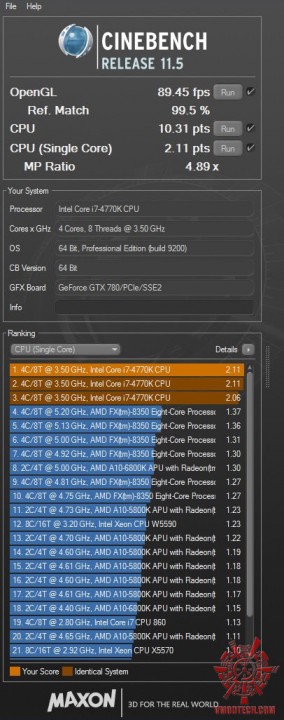

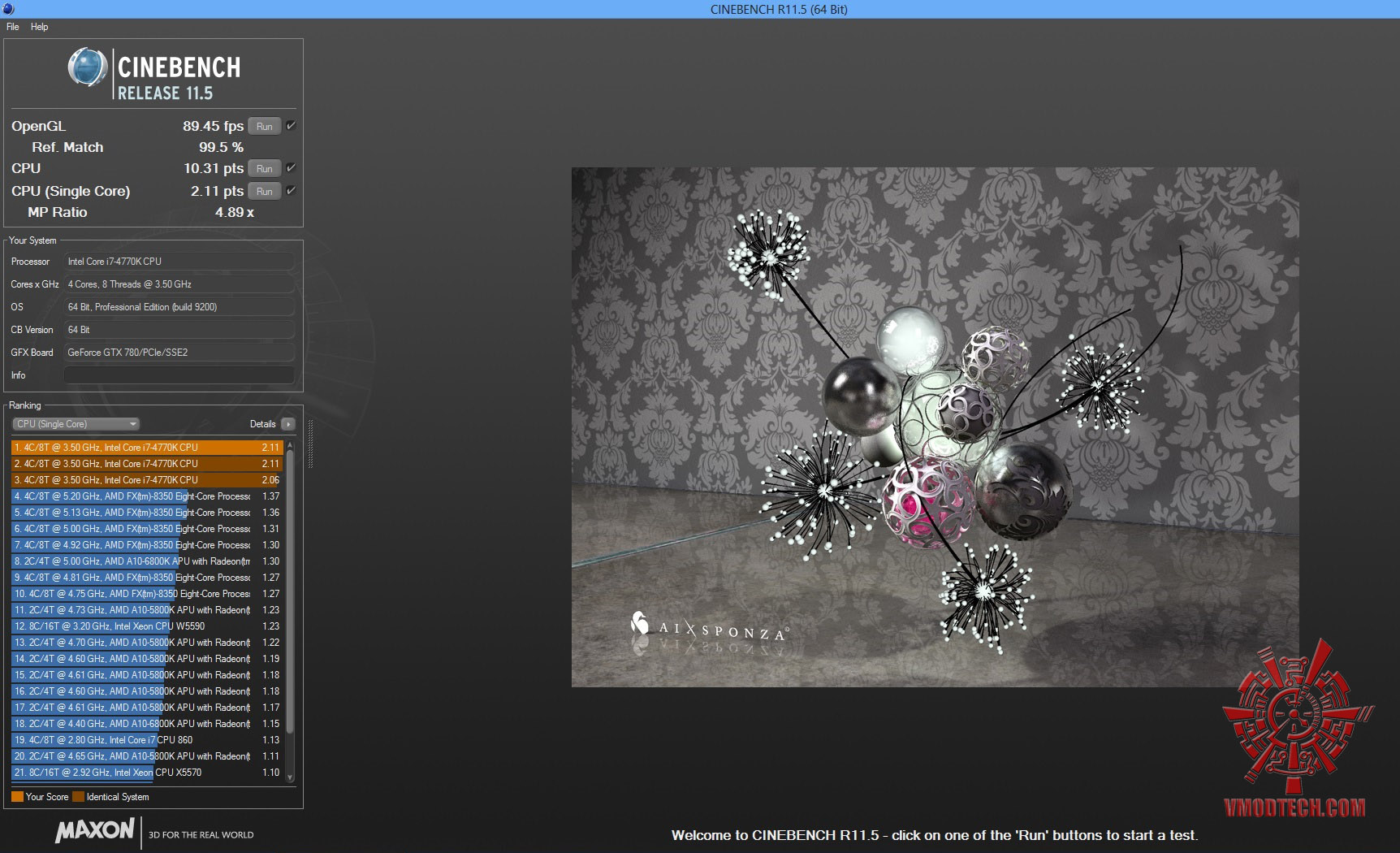

Cinebench 11.5

cine 11 720x438 MSI Z87 GD65 GAMING

cine11 2 284x720 MSI Z87 GD65 GAMING

ตามผลเลยครับ Cinebench เรนเดอร์กันได้โหดมากโดยเวอร์ชั่น10 คะแนนทะลุ36102 ส่วนเวอร์ชั่น 11.5 คะแนนทะลุ 10.31 ในการเรนเดอร์ทั้ง 4คอร์ 8เทรด จนแฟนซีพียูของอีกค่ายอย่างผมต้องตกตะลึงและอิจฉาอีกครั้งนึงครับ อิอิ กำ…เรนเดอร์ได้แรงจริงๆ เง้อ

————————————————–

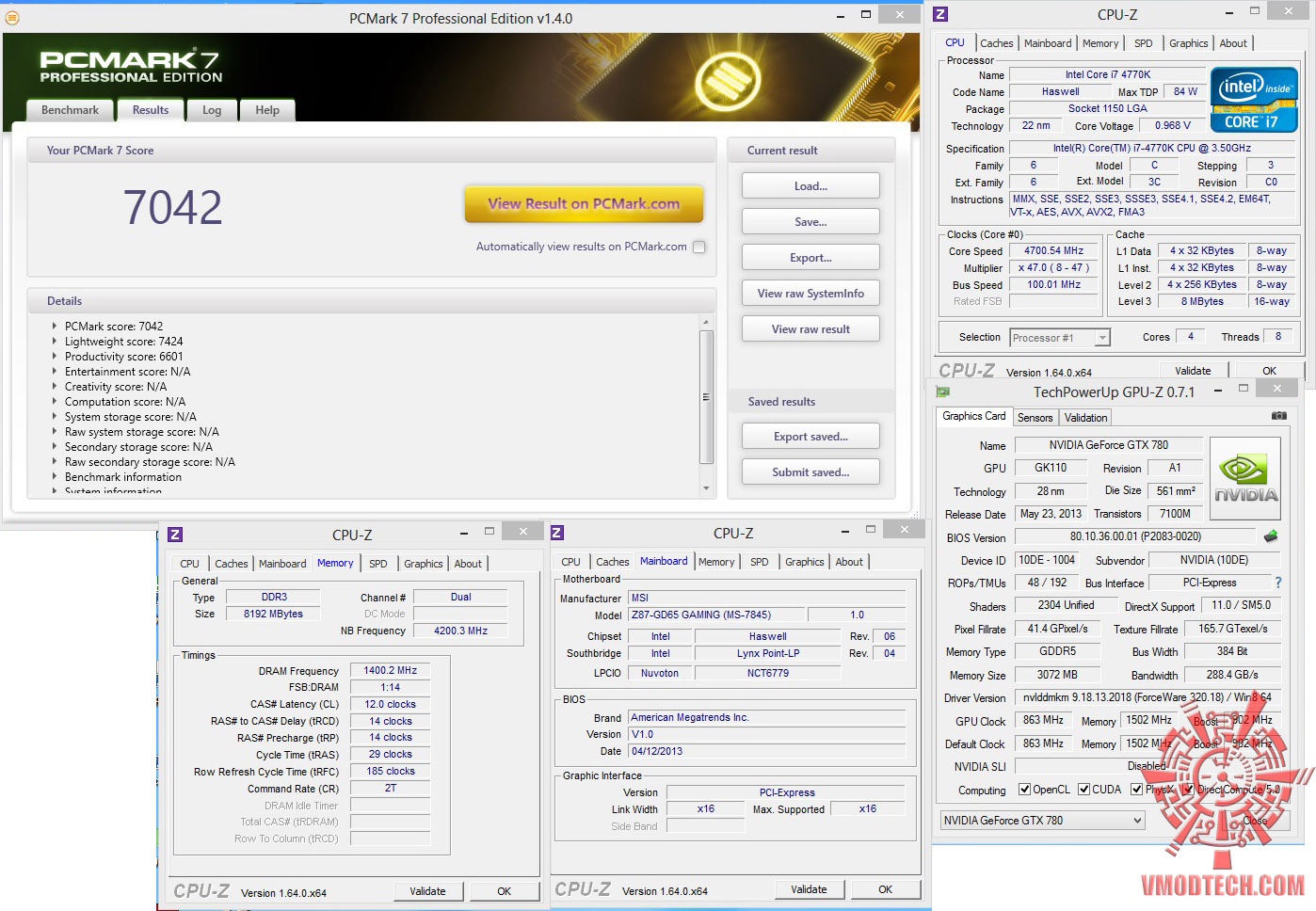

PCMark 7

pcmark7 720x498 MSI Z87 GD65 GAMING

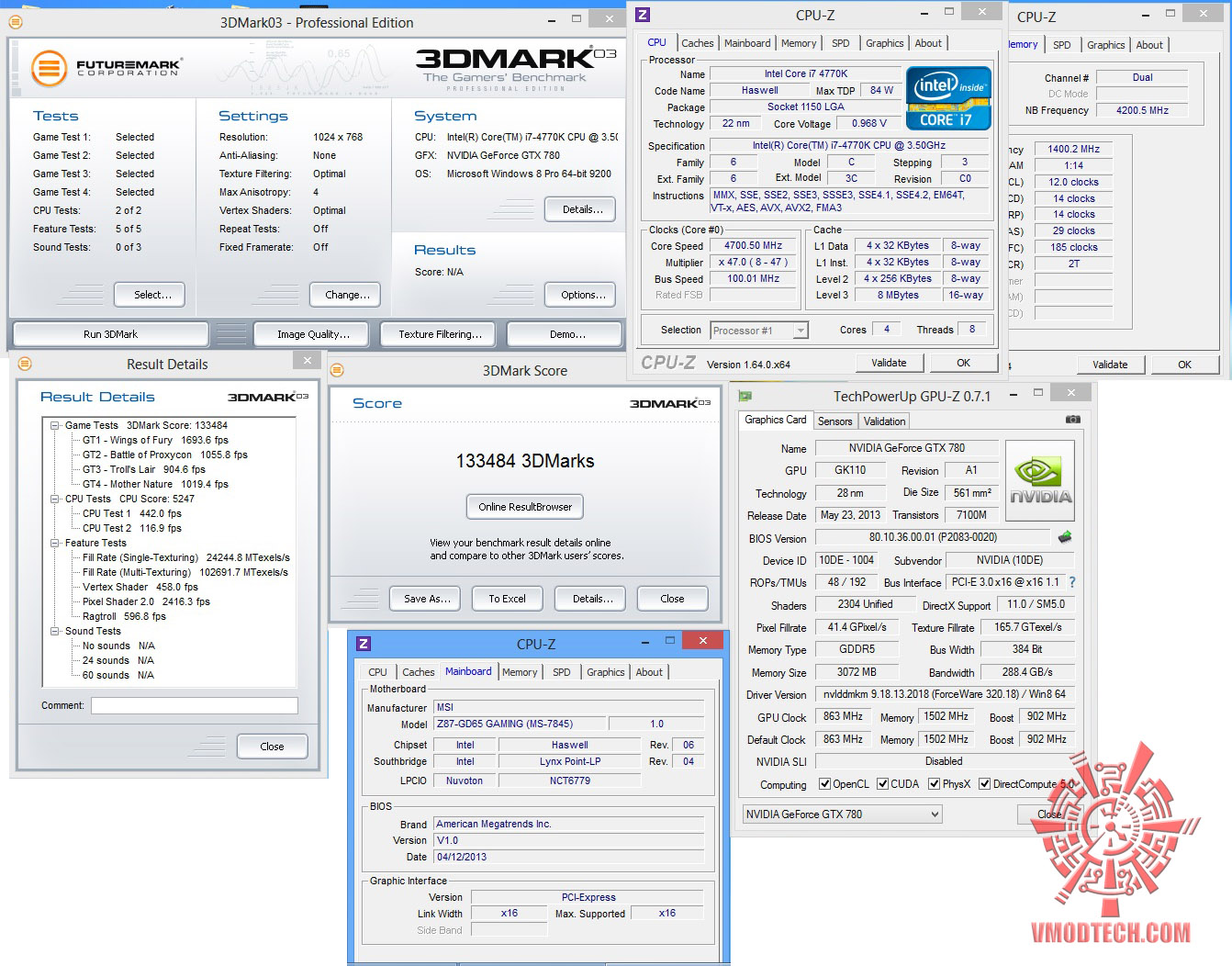

3DMark03

03 720x564 MSI Z87 GD65 GAMING

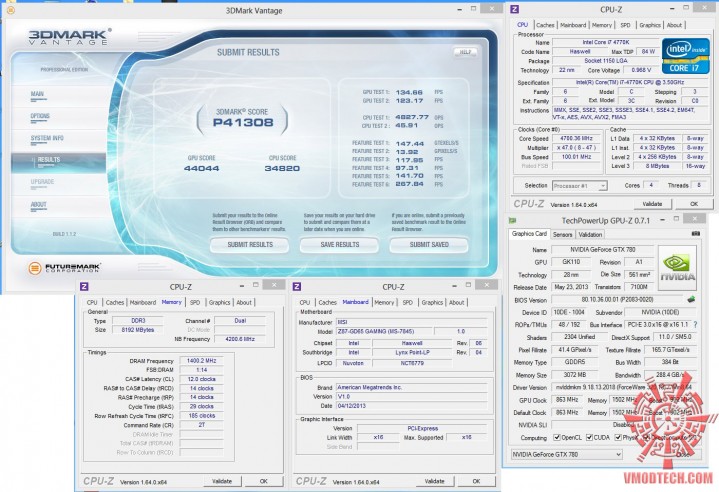

3DMark Vantage

vantage 719x492 MSI Z87 GD65 GAMING

3DMark11

11 720x554 MSI Z87 GD65 GAMING

3DMark

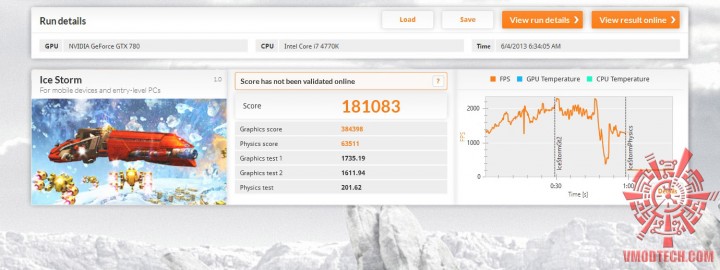

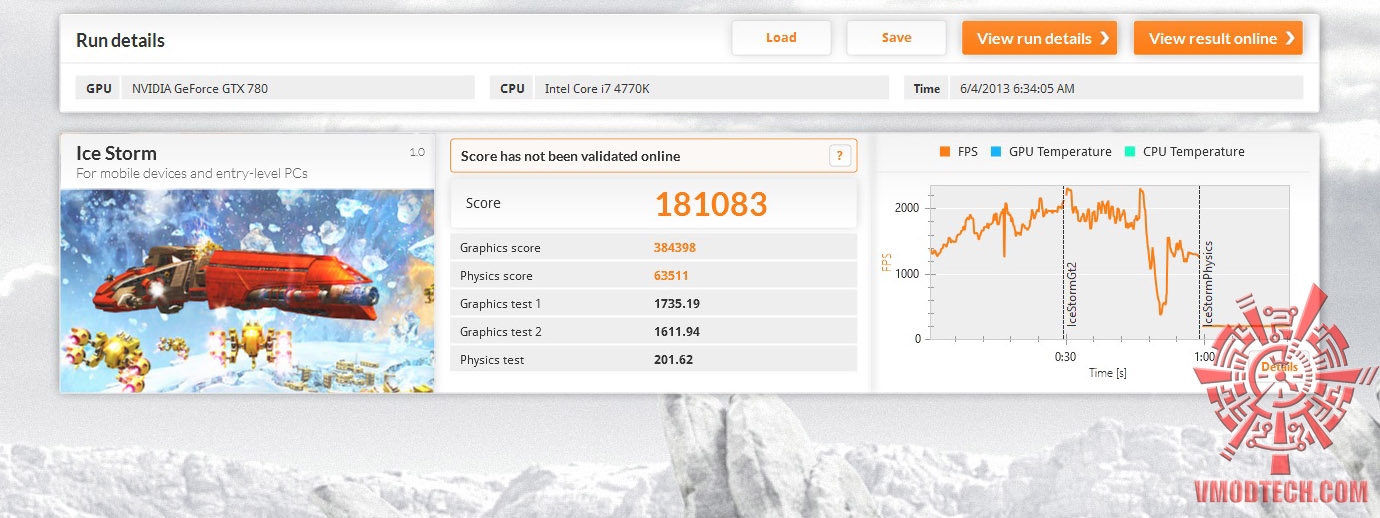

Ice Storm

ice 720x270 MSI Z87 GD65 GAMING

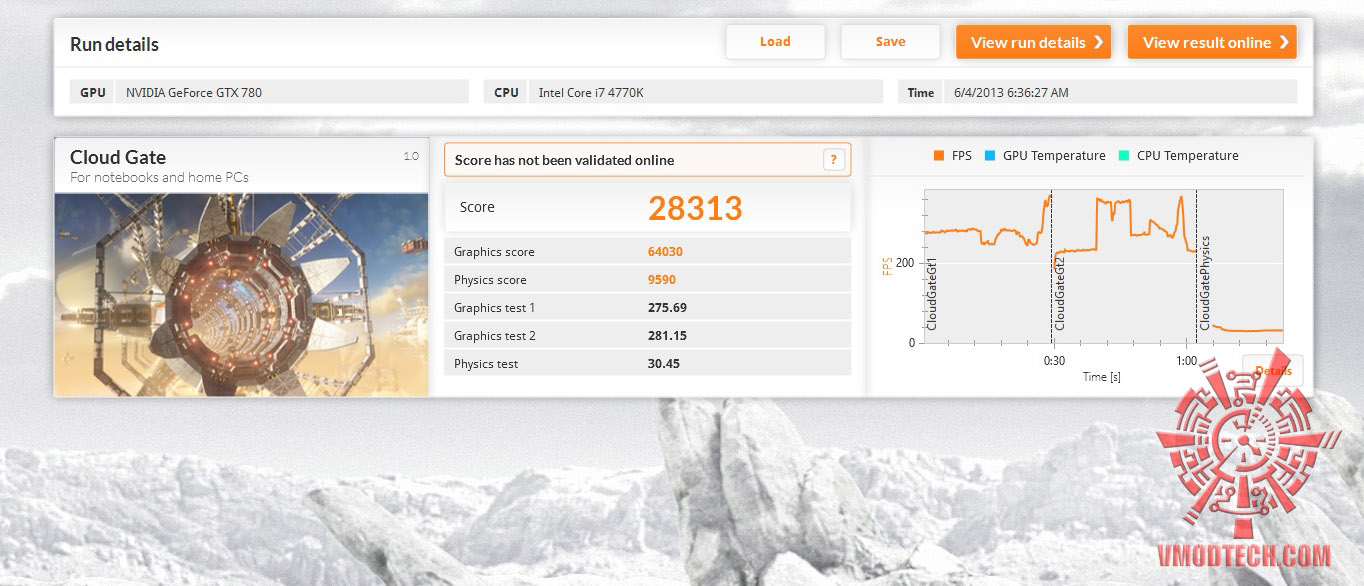

Cloud Gate

cloudgate 720x309 MSI Z87 GD65 GAMING

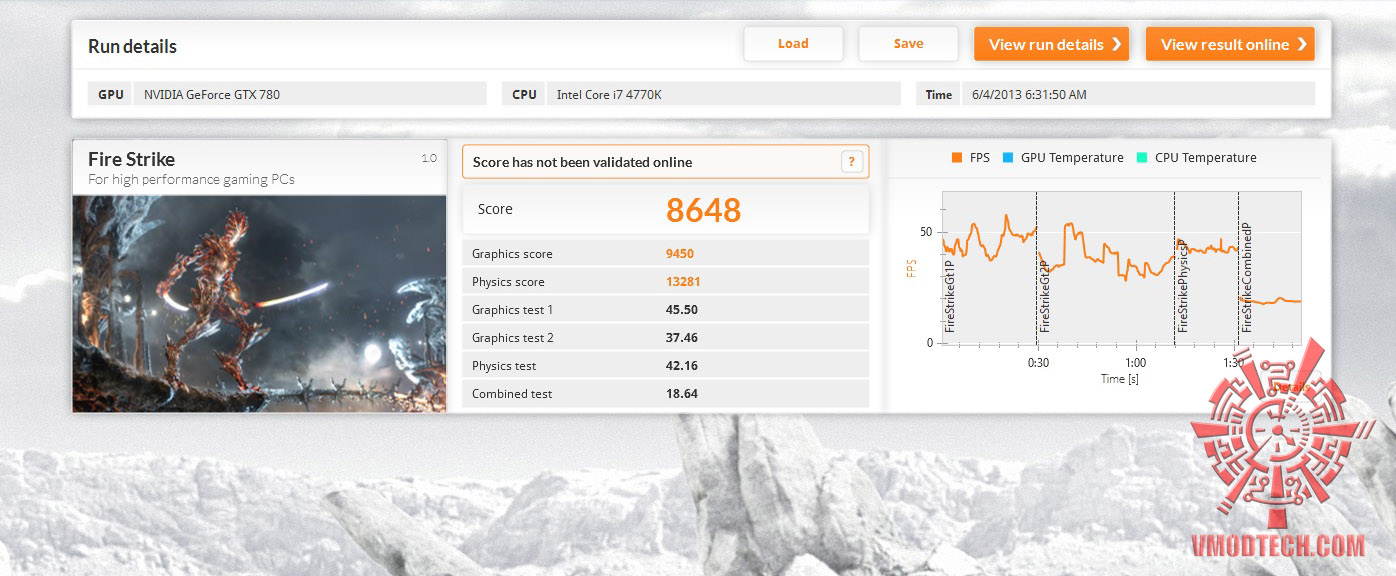

Fire Strike

fire 720x297 MSI Z87 GD65 GAMING

สำหรับการทำงานด้าน3D ต้องยอมรับว่าแรงจัดกันจริงๆครับ MSI Z87-GD65 GAMING และ I7 4770K สามารถเค้นพลังของ GTX780 ออกมาได้อย่างเต็มประสิทธิภาพจริงๆ


————————————————–

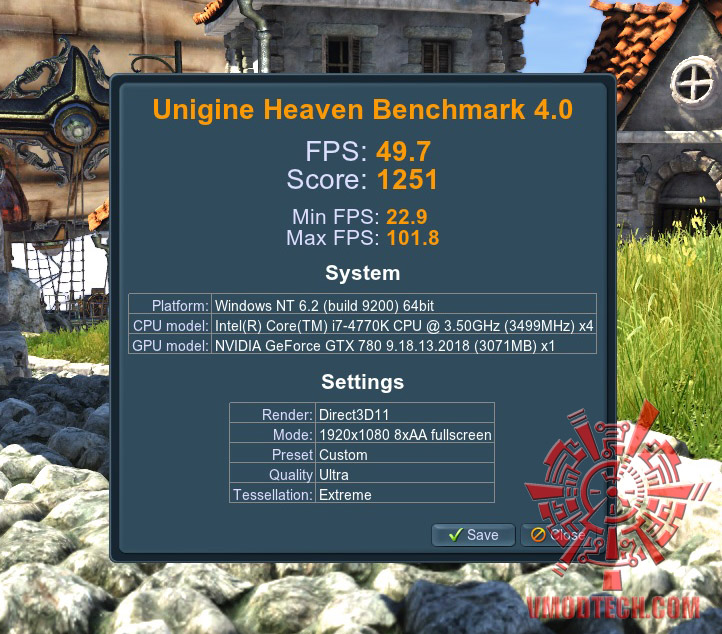

Unigine Heaven 4.0

heaven4 set 720x590 MSI Z87 GD65 GAMING

heaven4 720x632 MSI Z87 GD65 GAMING

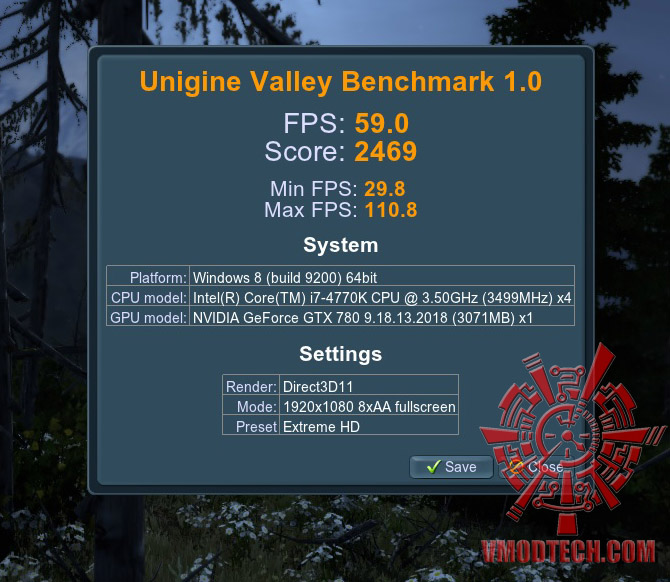

Unigine Valley Benchmark 1.0

valley set 720x591 MSI Z87 GD65 GAMING

valley MSI Z87 GD65 GAMING

Unigine Heaven 4.0, Unigine Valley 1.0 ก็แรงในระดับปรับสุดหมดในการทำงานด้าน 3D ตัวเมนบอร์ดก็สามารถรองรับการทำงานได้ดีและเค้นประสิทธิภาพออกได้ดีเช่นกันครับคะแนนออกมาเกือบทะลุหกสิบเฟรมเรตกันเลยทีเดียว

————————————————–

Overclocked

เรามาชมประสิทธิภาพในความเร็วที่เพิ่มขึ้นกันบ้างครับที่ความสิทธิภาพที่เร็วซีพียู 4.8Ghz ว่าประสิทธิภาพที่เมนบอร์ด MSI Z87-GD65 GAMING จะดึงประสิทธิภาพซีพียูและการ์ดจอออกมาได้ขนาดไหนไปชมแบบคร่าวๆกันครับ

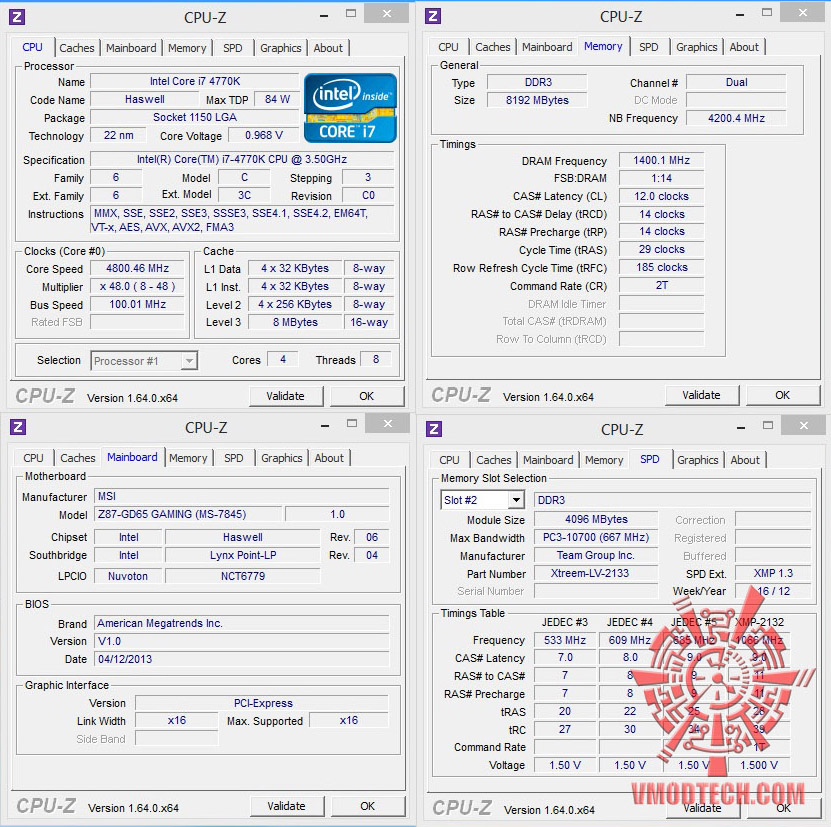

Intel I7 4770K 4.8Ghz

cpuid48 720x716 MSI Z87 GD65 GAMING

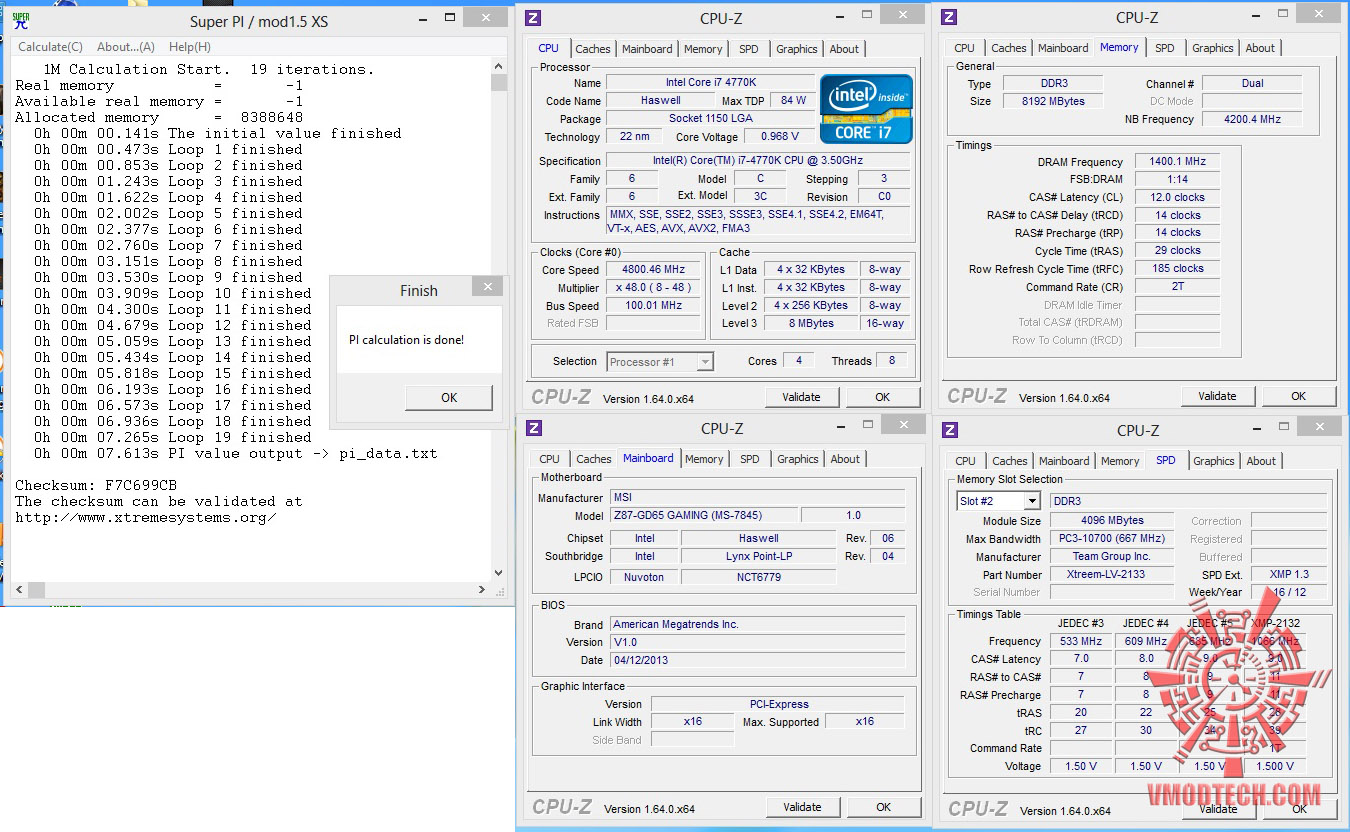

SuperPI 1MB

Intel I7 4770K 4.8Ghz

superpi 48 720x443 MSI Z87 GD65 GAMING

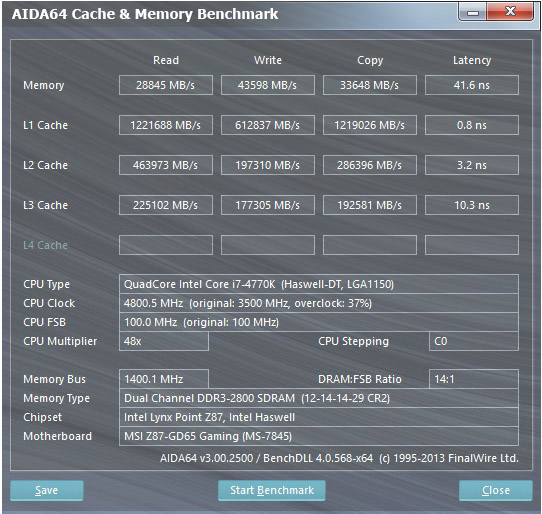

AIDA64 Cache & Memory Benchmark

Intel I7 4770K 4.8Ghz

aida me48m MSI Z87 GD65 GAMING

3DMark

Intel I7 4770K 4.8Ghz

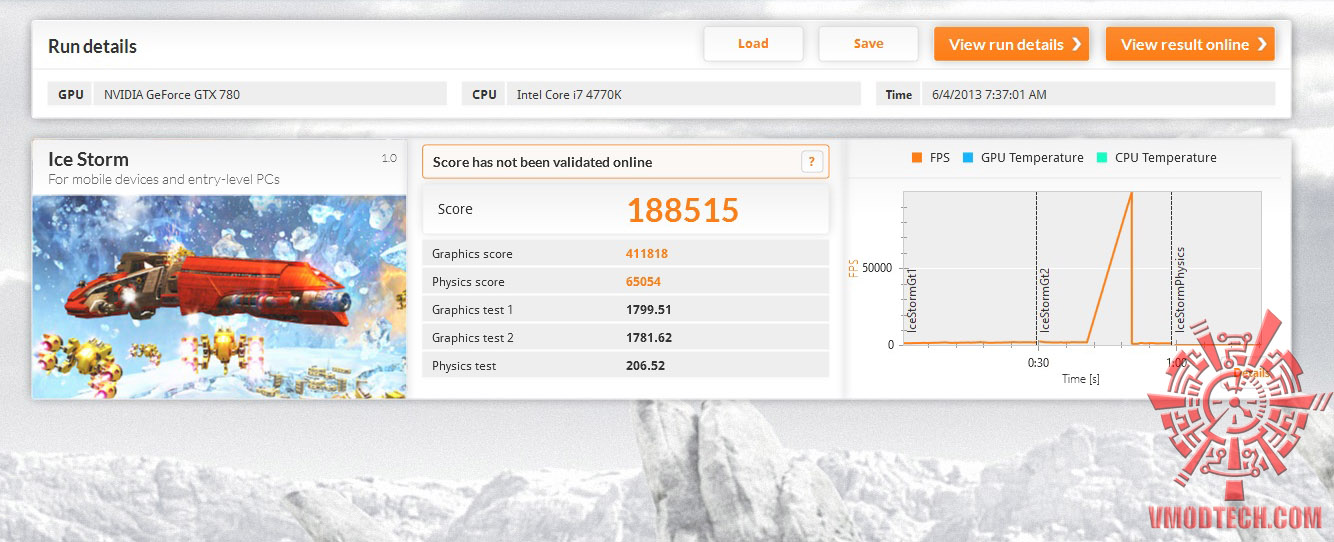

Ice Storm

ice 48 720x292 MSI Z87 GD65 GAMING

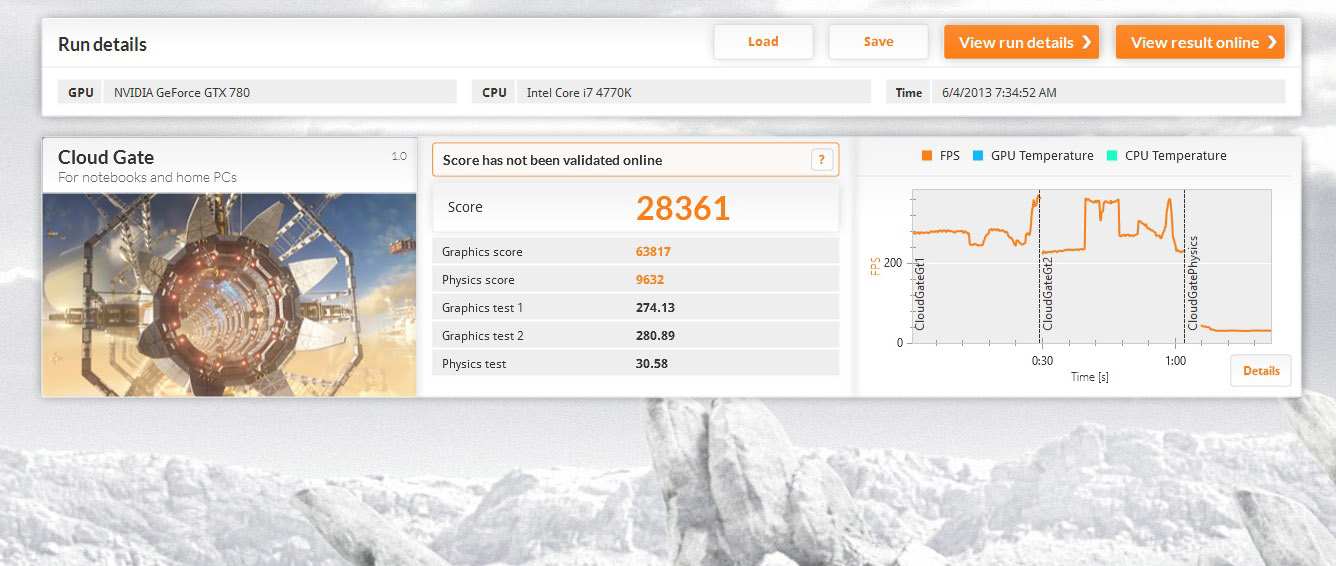

Cloud Gate

cloud gate48 720x305 MSI Z87 GD65 GAMING

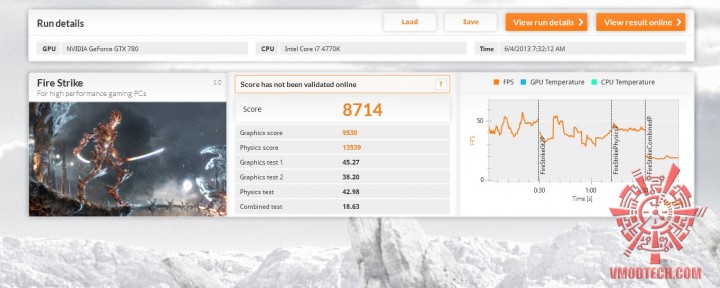

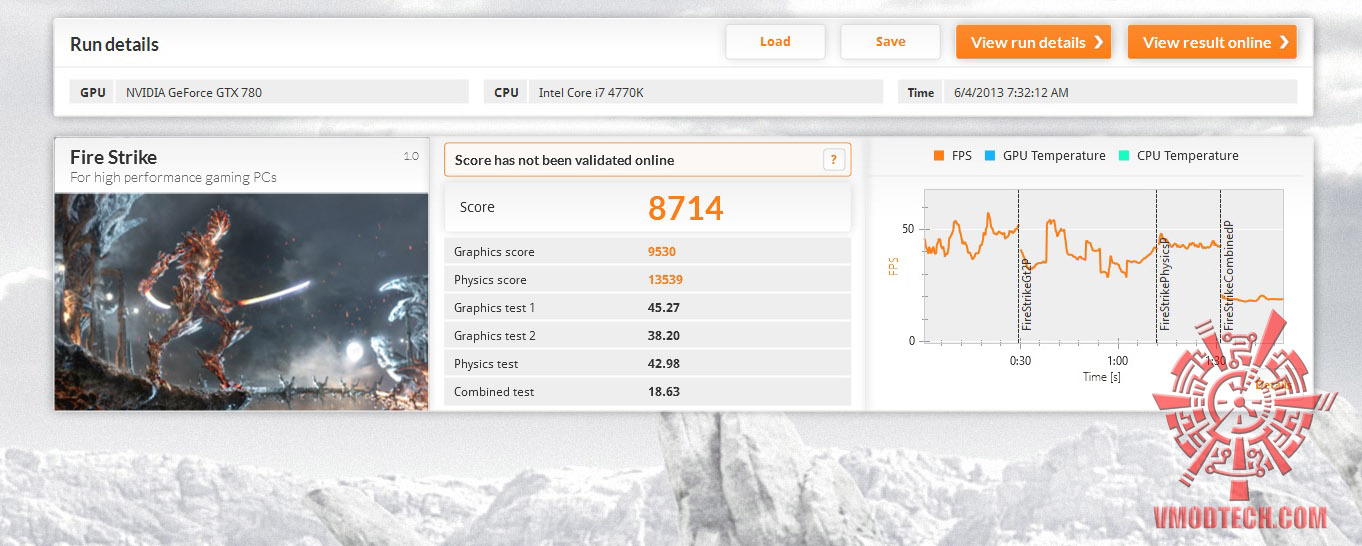

Fire Strike

fire48 720x288 MSI Z87 GD65 GAMING

Overclock

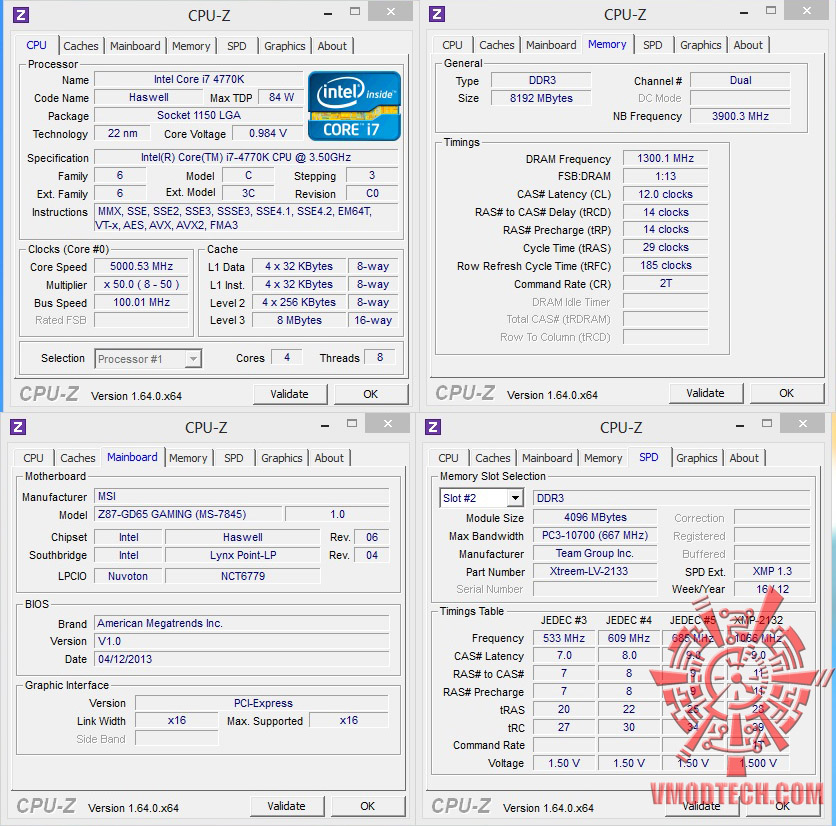

Intel I7 4770K 5Ghz

5ghz 720x711 MSI Z87 GD65 GAMING

สามารถเร่งความเร็วไปในระดับ 5Ghz ได้สบายครับสำหรับ MSI Z87-GD65 GAMING

เราไปชมบทสรุปส่งท้ายกันต่อเลยครับ

————————————————–


img 5776 MSI Z87 GD65 GAMING

Conclusion

ก็มาถึงบทสรุปในช่วงท้ายกันนะครับสำหรับ MSI Z87-GD65 GAMING ซึ่งชื่อก็บ่งบอกอยู่แล้วครับว่าออกแบบมาสำหรับเกมส์เมอร์โดยเฉพาะ โดยมีฟีเจอร์การใช้งานอยู่มากมายหลักๆที่ได้กล่าวไปแล้วก็คือระบบ KILLERTM E2200 GAME NETWORKING ที่เป็นตัวช่วยให้การเชื่อมต่ออินเตอร์เน็ตนั้นลื่นไหลและมีประสิทธิภาพมากยิ่งขึ้นหรือง่ายๆคือสัญญาณไม่แลคหรือสะดุดกันนั่นเอง ส่วนอันที่สองที่เมนบอร์ด MSI Z87-GD65 GAMING เน้นเป็นจุดเด่นก็คือ MSI VGA Boost ซึ่งเป็นโหมดฟังชั่นในการเพิ่มประสิทธิภาพของการ์ดจอที่ใช้เชื่อมต่อให้มีความแรงขึ้นไปอีกเหมาะสำหรับเกมส์เมอร์ที่ชอบความแรงในการใช้งานโดยไม่ต้องโอเวอร์คล๊อกให้ยุ่งยากครับ สำหรับด้านการใช้งานนั้นสำหรับผู้ที่ชื่นชอบความแรงแบบโหมดโอเวอร์คล๊อกตัวเมนบอร์ดก็มีฟังชั่น OC Genie ให้ท่านได้ใช้งานโดยสามารถเซ็ตได้ในไบออสหรือกดปุ่มโดยตรงที่เมนบอร์ดใช้งานได้ทันทีเลยครับแรงแบบไม่ต้องออกแรงโอเวอร์คล๊อกให้ยาก สำหรับการโอเวอร์คล๊อกนั้นก็สามารถทำความเร็วไปได้แบบไม่ยากเย็นและมีสเถียรภาพที่ความเร็ว 4.7Ghz -4.8Ghz และสามารถกดกันไปได้ถึง 5Ghz กันเลยทีเดียว สำหรับในวันนี้ผมก็ขอลาไปก่อนพบกันใหม่เร็วๆนี้กับบทความดีๆมีสาระกับอุปกรณ์ใหม่ๆที่อัฟเดทกันแทบทุกวันที่ www.vmodtech.com โชคดี สุขภาพแข็งแรงทุกท่าน สวัสดีครับ


.

vmod award performance best MSI Z87 GD65 GAMINGvmod award innovation best MSI Z87 GD65 GAMING

.
