.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ดที่ใช้ชิปเซตรุ่นล่าสุดในขณะนี้อย่าง Intel® Z87 Express Chipset กันนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นใหญ่ที่เน้น Features ต่างๆสำหรับการ Overclock กันแบบจัดหนักเต็มพิกัด พร้อมการรับประกันการทดสอบโอเวอร์คล็อคและเบิร์นอินสุดโหดผ่านโปรแกรม Prime 95 นานถึง 24 ชั่วโมง จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง msi ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า msi Z87 MPOWER MAX มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

Specifications

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ msi Z87 MPOWER MAX ในราคาเพียงประมาณ 10,500 บาท

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

msi Z87 MPOWER MAX Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีเหลืองกันอีกเช่นเคยสำหรับตระกูล MPOWER

Design ได้สวยงามมากๆครับ สำหรับกล่องมาเธอร์บอร์ดรุ่นนี้

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

หน้าตาของอุปกรณ์ต่างๆที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ รายละเอียดดูได้ที่หน้าแรกเลยนะครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมเหลืองดำดุดัน ตามคอนเซปต์บอร์ดสำหรับการโอเวอร์คล็อคของ MPOWER ครับ

ดุดันงดงามทุกมุมมองจริงๆครับ

ด้านหลังบอร์ดหรูหราด้วยผิว pcb ดำด้านเช่นเดียวกับด้านหน้าครับ

ภาคจ่ายไฟเกรดทหารขนาดรวมถึง 20 เฟสครับ แรงแน่ๆครับแบบนี้

ซิงค์ภาคจ่ายไฟใหญ่โตบึกบึนสวยงาม เย็นแน่ๆครับแบบนี้

เสียบไฟเลี้ยงซีพียูได้ถึงสองหัวด้วย ไฟจัดเต็มความต้องการแม้ขณะโอเวอร์คล็อคอย่างหนักหน่วงอย่างแน่นอน

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB พร้อมจุดวัดไฟเลี้ยงส่วนต่างๆของบอร์ดอยู่ด้านข้างครับ

…หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 มีไฟสีเหลืองสวยงามที่โลโก้ msi ขณะใช้งานด้วยครับ ส่วน SATA3 6.0GB/s 8 ช่องทาง จัดเต็มครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI 2 Way และ CrossFireX 3 Way ตามด้วย PCI-E 2.0 X1 Slot อีก 4 ช่องทางครับ แถมด้วยช่องเสียบ mSATA อีก 1 ช่อง จัดเต็มจริงๆครับ

…ตัวชิปเสียงระดับเทพ Audio Boost จาก Sound Blaster CINEMA ดูหนังฟังเพลงไม่ว่าจากลำโพงหรือเฮดเซต เสียงยอดเยี่ยมและยังปรับแต่งได้อย่างมากมายครับ

…แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ ส่วนสวิทซ์ OC GENIE , Start , Reset , + - เพิ่มความเร็วซีพียู และไฟ DEBUG บอกสถานะการบูต จะอยู่บริเวณนี้ทั้งหมดนะครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..msi Z87 MPOWER MAX
.Memory	..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card	..Powercolor AMD HD 7990 Devil13 6 GB GDDR5 @ 1,130/6,600MHz
.Harddisk	..SSD OCZ Vertex 4 256 GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

มีไฟสวยงามจากปุ่มต่างๆ ซิงค์ชิปเสียงและซิงค์ชิปเซตขณะใช้งานด้วยครับ งดงามลงตัวจริงๆ

…โดยในบทความนี้ผมจะแถมการทดสอบโอเวอร์คล็อคให้ชมถึงสองรูปแบบ แล้วเปรียบเทียบกับการโอเวอร์คล็อคแบบเต็มรูปแบบของ Core i7 3770K + Z77 Chipset รุ่นเก่าให้ชมเปรียบเทียบกันจะๆด้วยนะครับ ว่ารุ่นใหม่จะแรงกว่าเดิมหรือไม่อย่างไร

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

Validation link >>Click<<

แรงระดับ 4.912 GHz กันเลยครับงานนี้ สุดยอดดด

ส่วนหน่วยความจำก็จัดความเร็วกันไปเบาะๆที่ DDR3-2807 11-13-13-28-1T นะครับ

Powercolor AMD HD 7990 Devil13 6 GB GDDR5 @ 1,130/6,600MHz

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

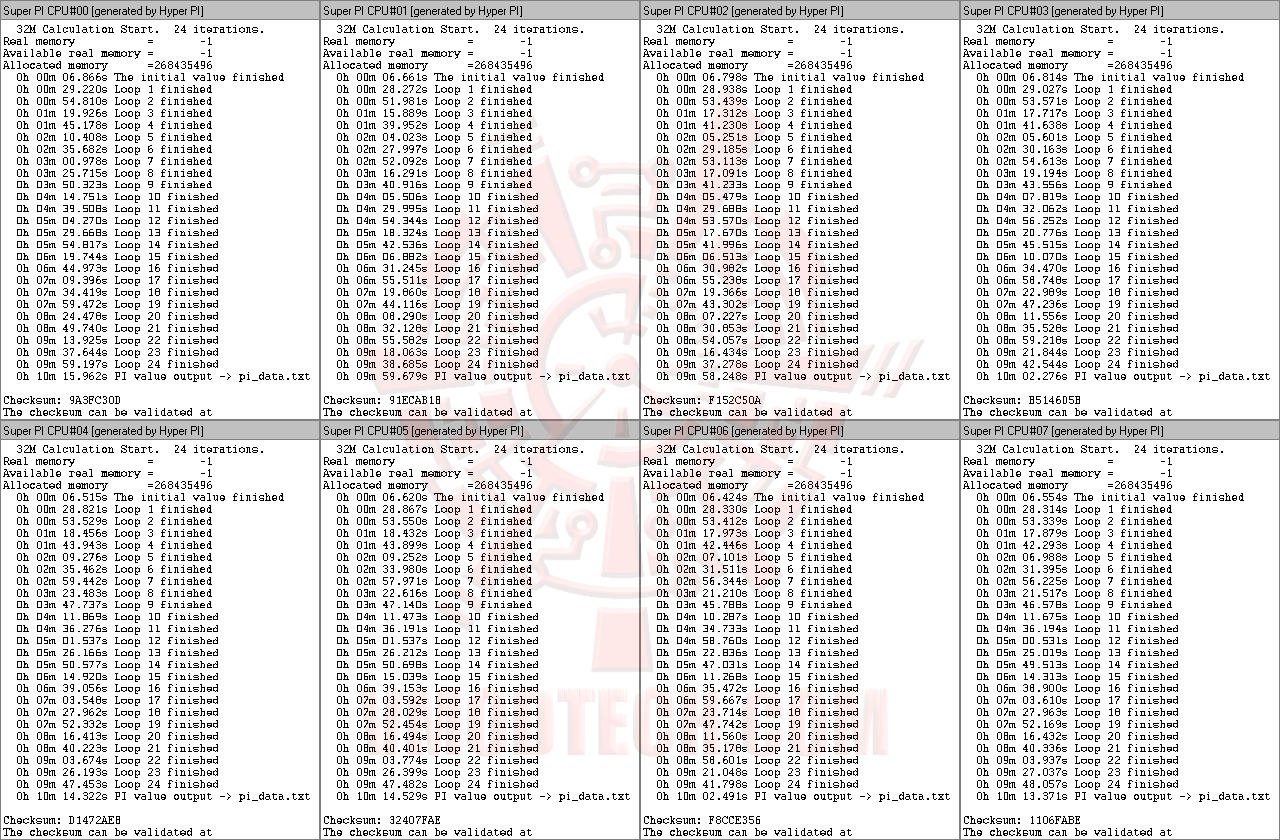

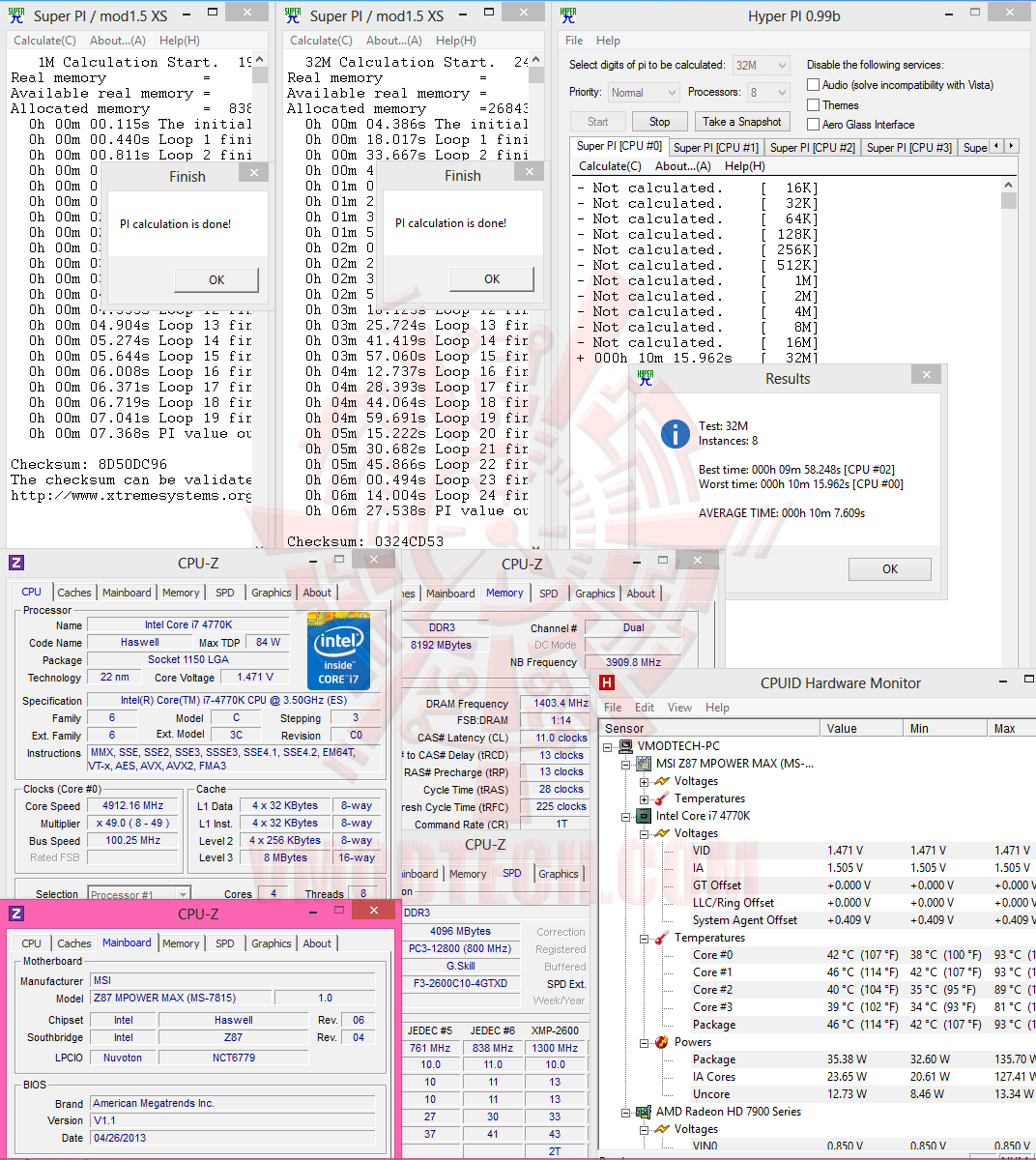

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

(Click ScreenShot to Enlarge)

โคตรแรงเลยครับ SuperPi 8 Threads ใช้เวลาเฉลี่ยรวม 10.7 นาที

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

(Click ScreenShot to Enlarge)

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5 GHz ก็ยังตามไม่ทันครับ

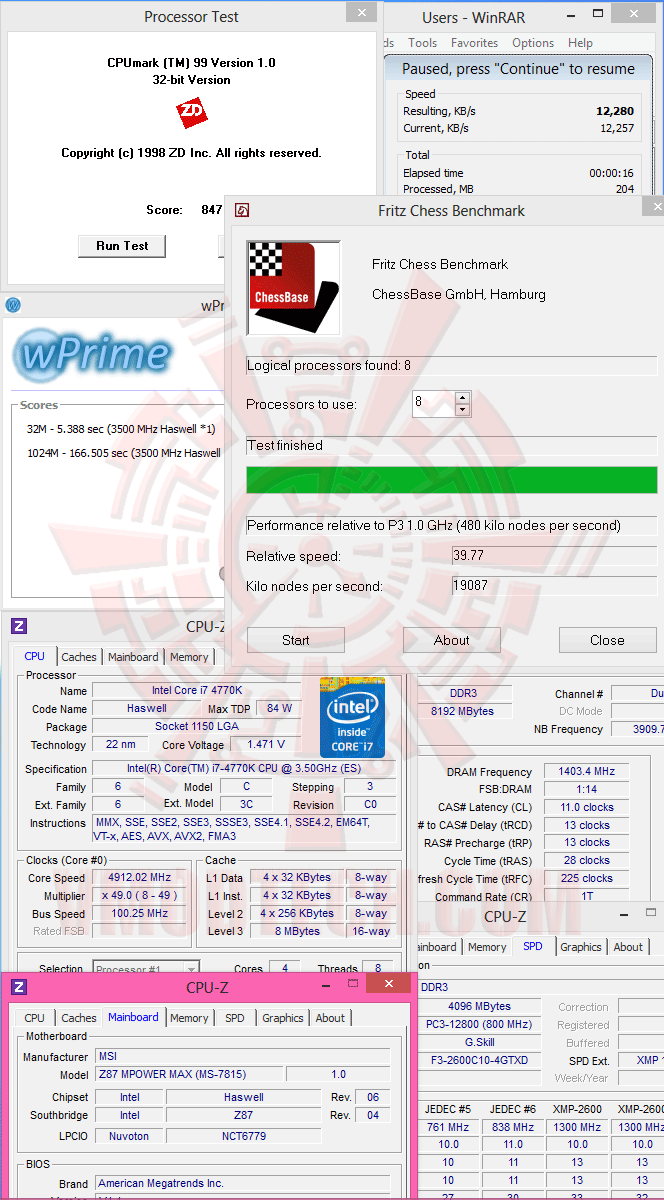

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

อย่างอื่นไม่เท่าไหร่แต่ CPUMARK99 โคตรแรงเลยครับ 847 คะแนนครับ สุดยอด

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5 GHz ก็ยังได้แค่ 790 คะแนนครับ

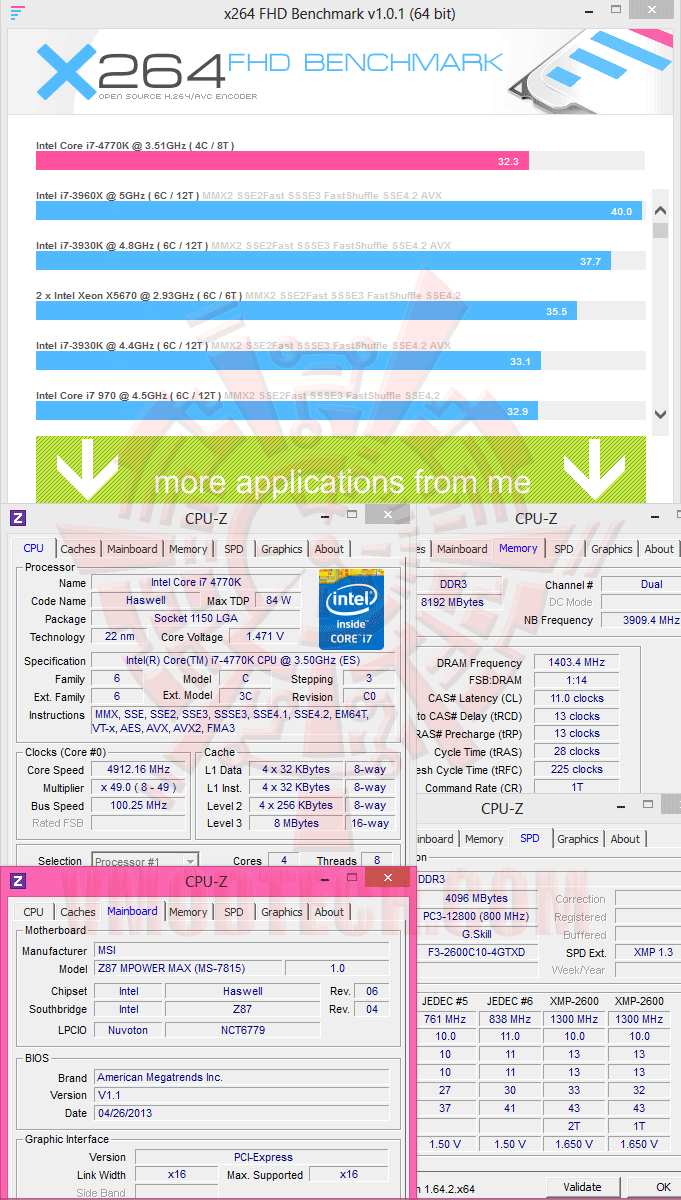

X264 FHD Benchmark

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5GHz ก็ยังได้แค่ 29.8 FPS ตามรุ่นใหม่ที่ 32.3 FPS ยังไงก็ไม่ทันครับ

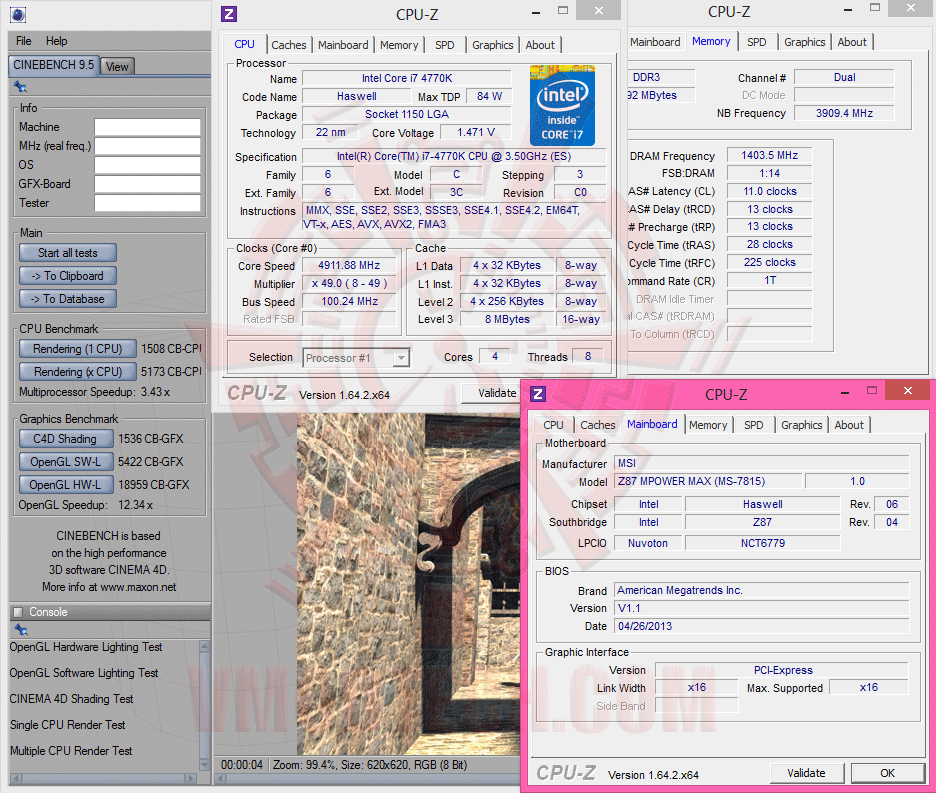

CINEBENCH R9.5

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5GHz ก็ยังตามรุ่นใหม่ที่ 4.9GHz ไม่ทันเลยครับ

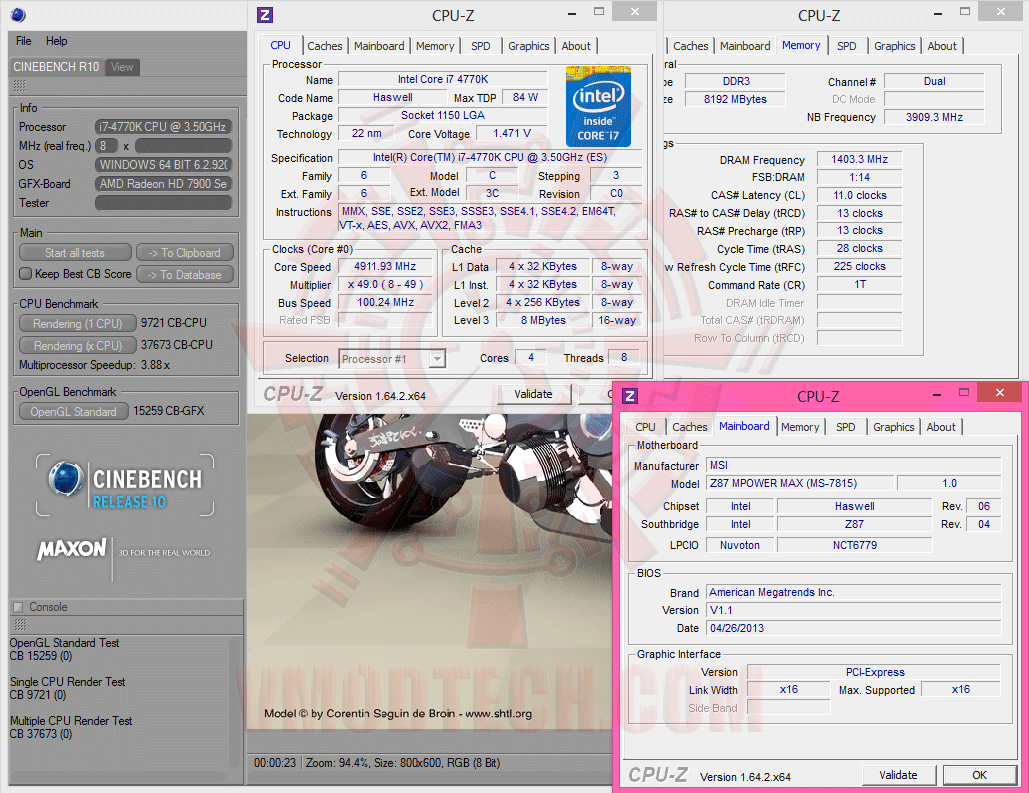

CINEBENCH R10

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5GHz ก็ยังตามรุ่นใหม่ที่ 4.9GHz ไม่ทันเช่นกันครับ สำหรับการทดสอบนี้

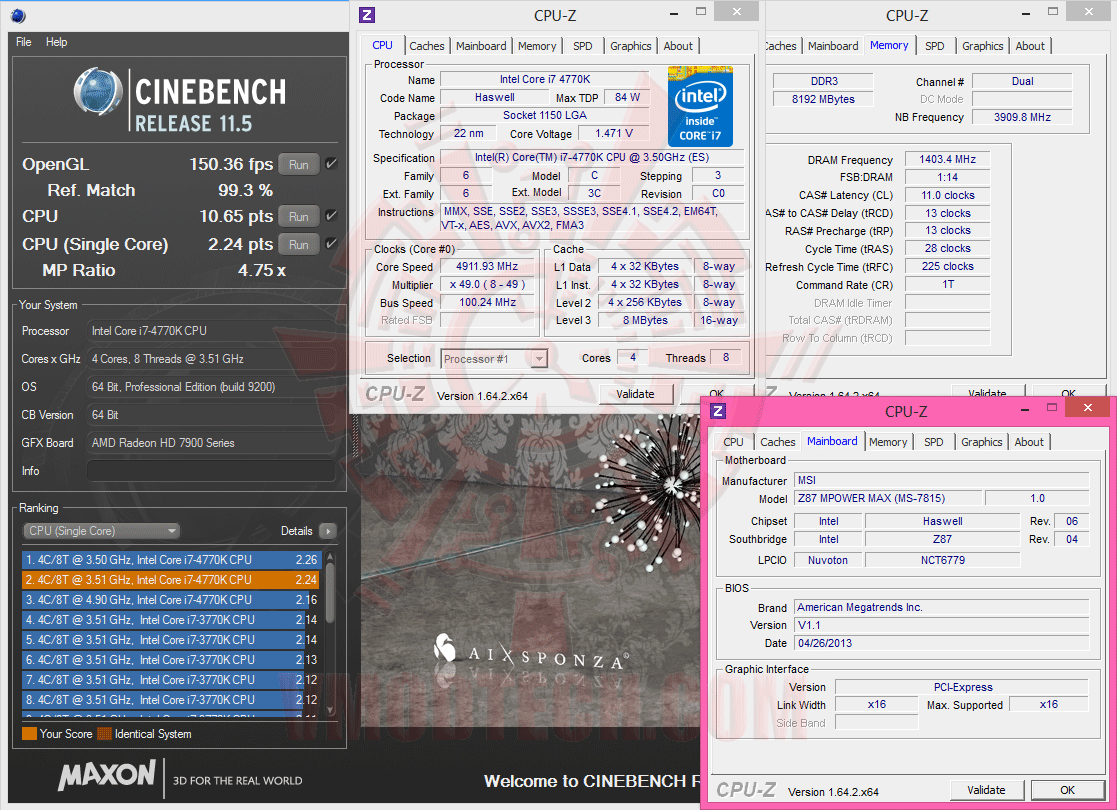

CINEBENCH R11.5

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5GHz ก็ยังตามรุ่นใหม่ที่ 4.9GHz ไม่ทันเช่นกันครับ สำหรับการทดสอบนี้

PCMark 7

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

รุ่นเก่าเฆี่ยนสุดขีดที่ระดับ 5GHz ก็ยังตามรุ่นใหม่ที่ 4.9GHz ไม่ทันเช่นกันครับ สำหรับการทดสอบนี้

AIDA64 Cache & Memory Benchmark

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

โดยรวมรุ่นใหม่ที่วิ่งที่ความเร็วต่ำกว่ารุ่นเก่า แรงกว่ากันเห็นๆ

AIDA64 CPU Queen

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

พอมาการทดสอบหัวข้อนี้ 3770K @ 5GHz ก็กลับมาแรงกว่า 4770K @ 4.9GHz อยู่เล็กน้อยครับ

AIDA64 CPU PhotoWorxx

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

พอมาการทดสอบหัวข้อนี้ 3770K @ 5GHz ก็ยังแรงกว่า 4770K @ 4.9GHz อยู่เล็กน้อยครับ

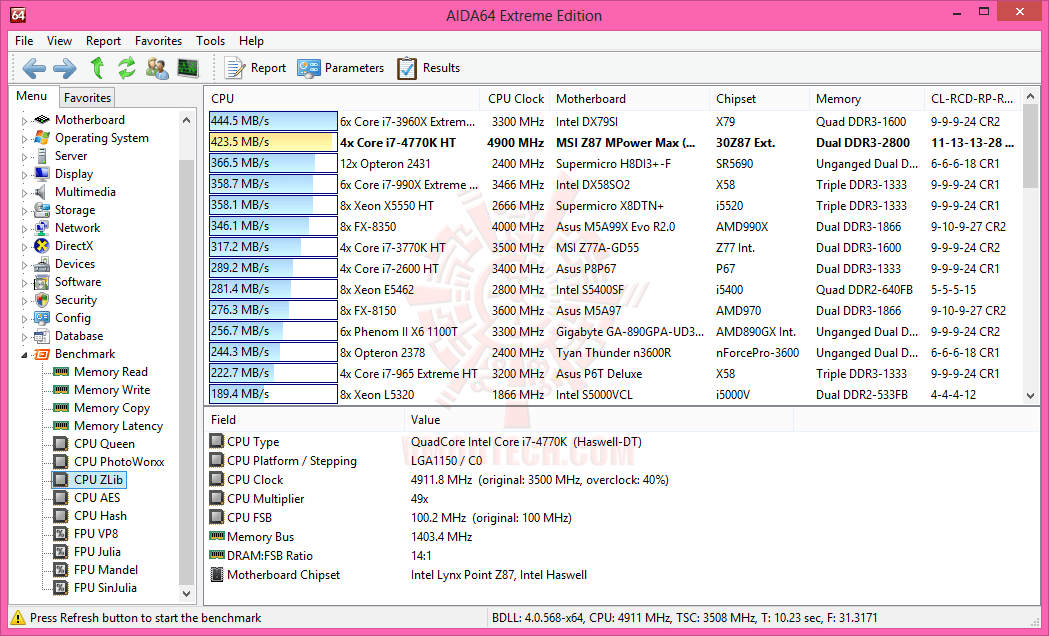

AIDA64 CPU ZLib

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

พอมาการทดสอบหัวข้อนี้ 4770K @ 4.9GHz ก็กลับมาแรงกว่า 3770K @ 5GHz อยู่เล็กน้อยครับ

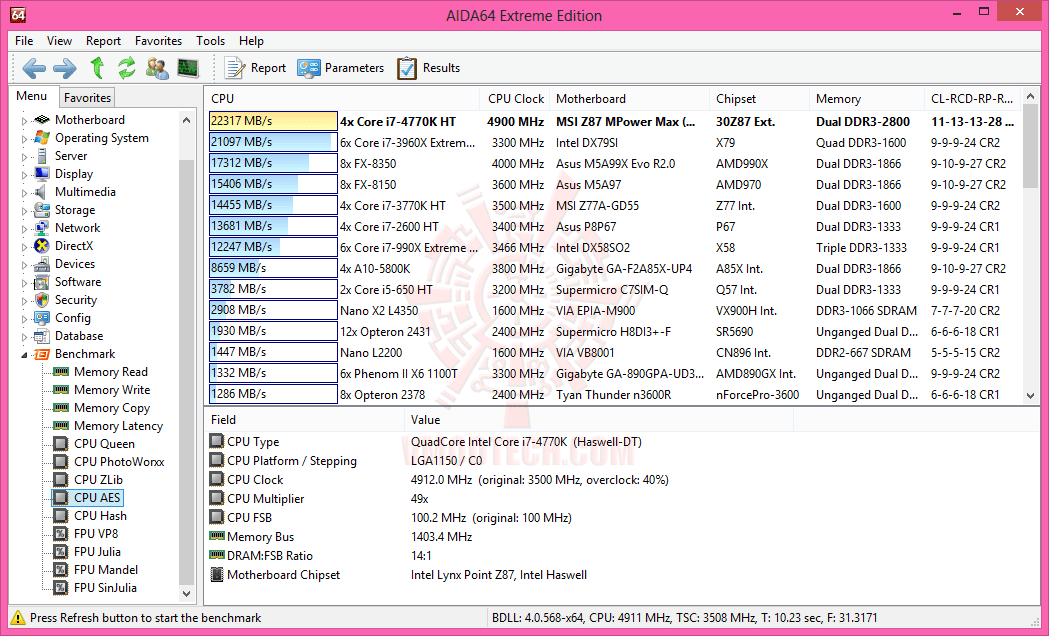

AIDA64 CPU AES

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

พอมาการทดสอบหัวข้อนี้ 4770K @ 4.9GHz ก็ยังคงแรงกว่า 3770K @ 5GHz อยู่พอสมควรครับ

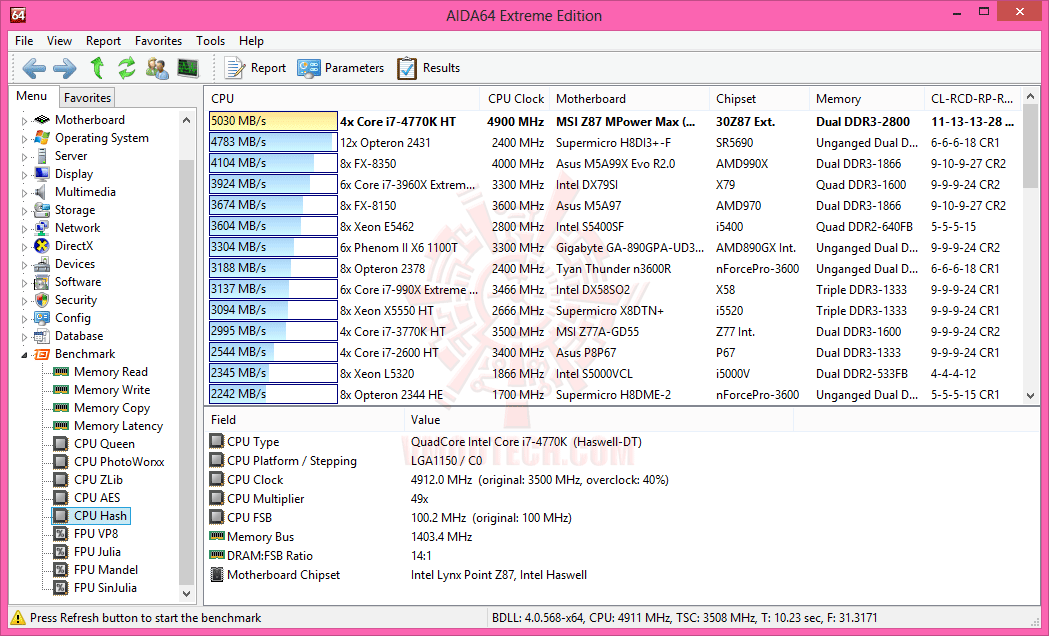

AIDA64 CPU Hash

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

การทดสอบหัวข้อนี้ 4770K @ 4.9GHz ก็แรงกว่า 3770K @ 5GHz อยู่เยอะเลยครับ

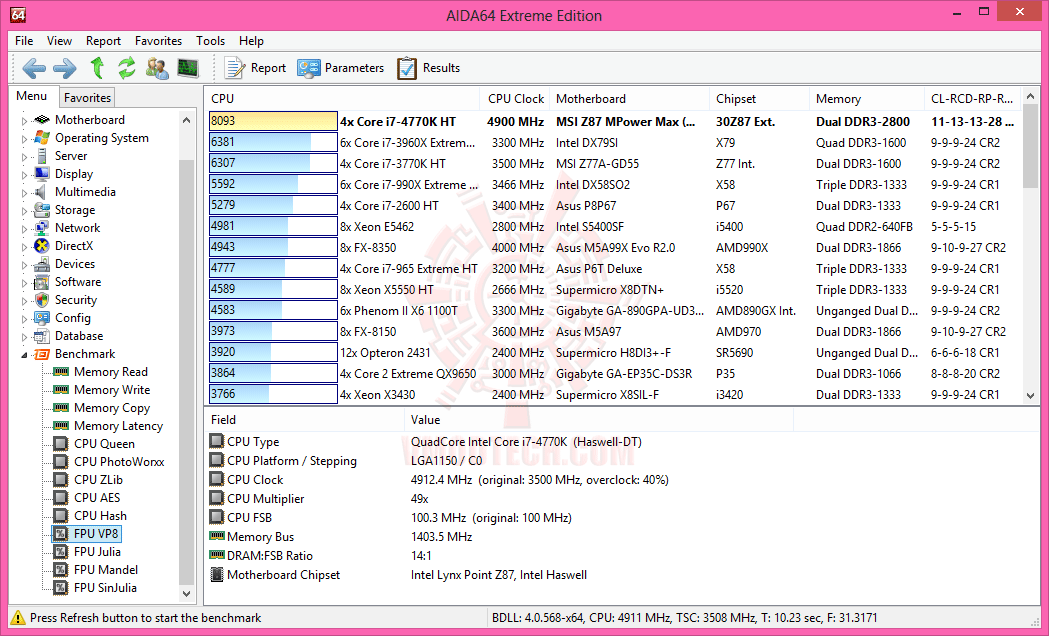

AIDA64 FPU VP8

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

การทดสอบหัวข้อนี้ 4770K @ 4.9GHz ก็ยังแรงกว่า 3770K @ 5GHz อยู่เล็กน้อยครับ

AIDA64 FPU Julia

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

พอมาการทดสอบหัวข้อนี้ 4770K @ 4.9GHz ก็แรงกว่า 3770K @ 5GHz อย่างทิ้งห่างครับ

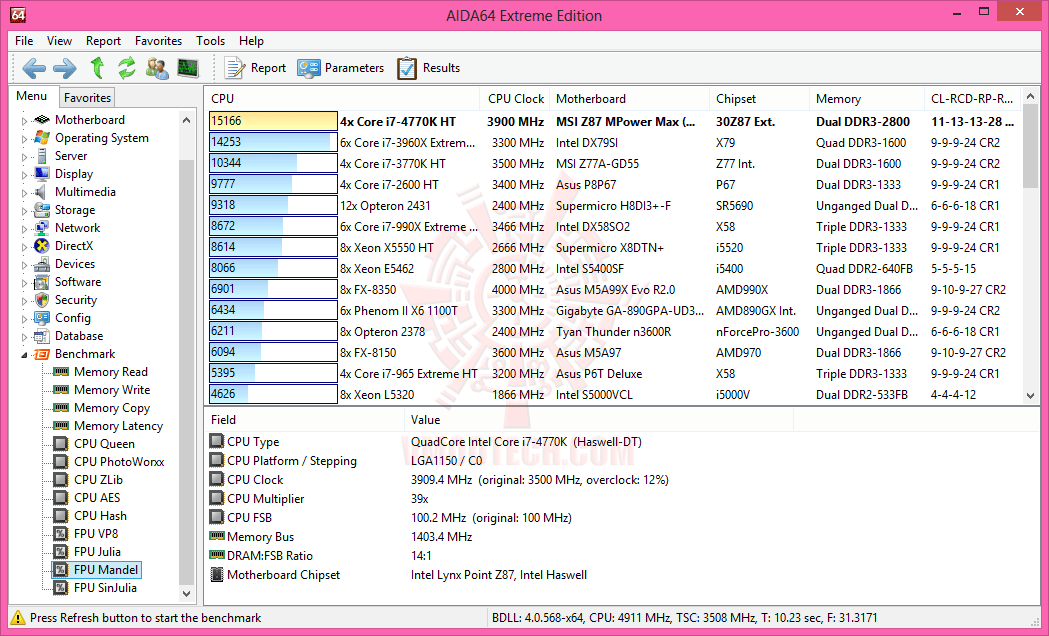

AIDA64 FPU Mandel

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

การทดสอบหัวข้อนี้ 4770K @ 4.9GHz ก็ยังคงแรงกว่า 3770K @ 5GHz อย่างทิ้งห่างครับ

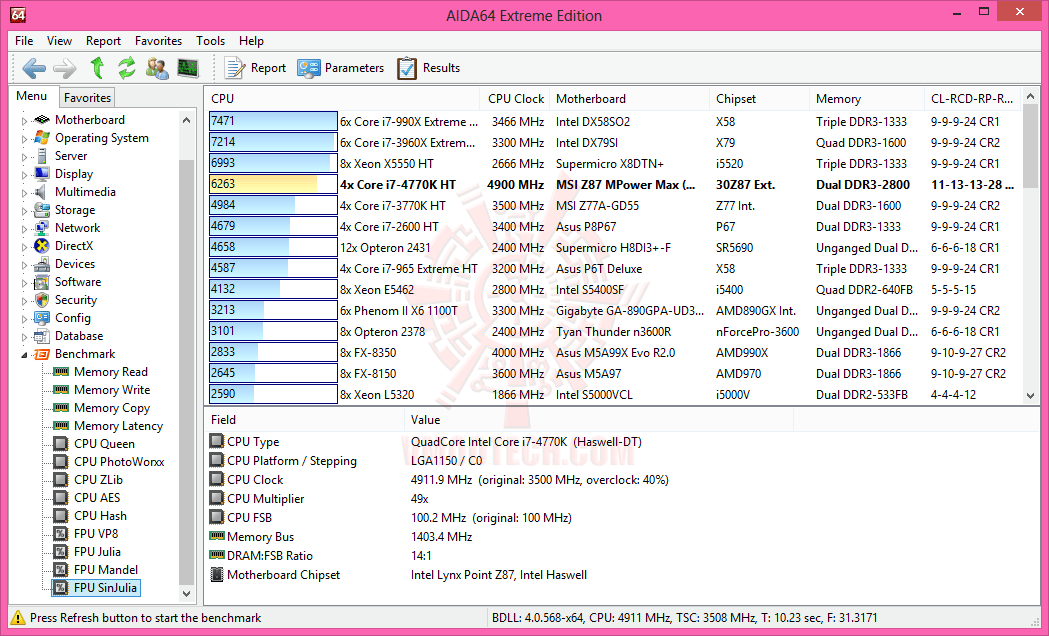

AIDA64 FPU SinJulia

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

ปิดท้ายการทดสอบหัวข้อนี้ 3770K @ 5GHz ก็กลับมาแรงกว่า 4770K @ 4.9GHz อยู่พอสมควรครับ

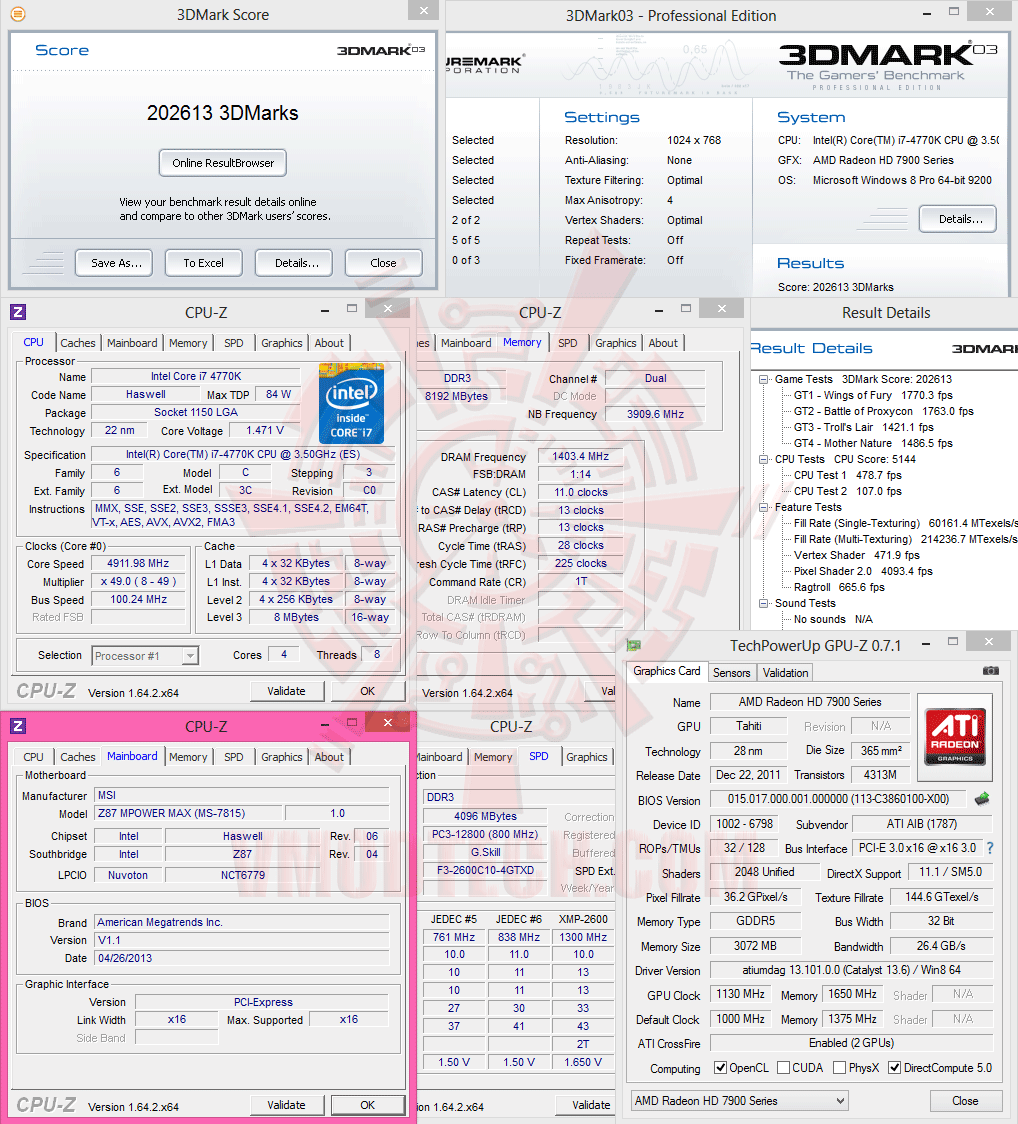

3DMark 03

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

แรงทะลุสองแสนกันไปเลยครับ สำหรับ 3DMark 03

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz ก็ยังคงแรงกว่า 3770K @ 5GHz อยู่ระดับหนึ่งครับ สำหรับ 3DMark 03

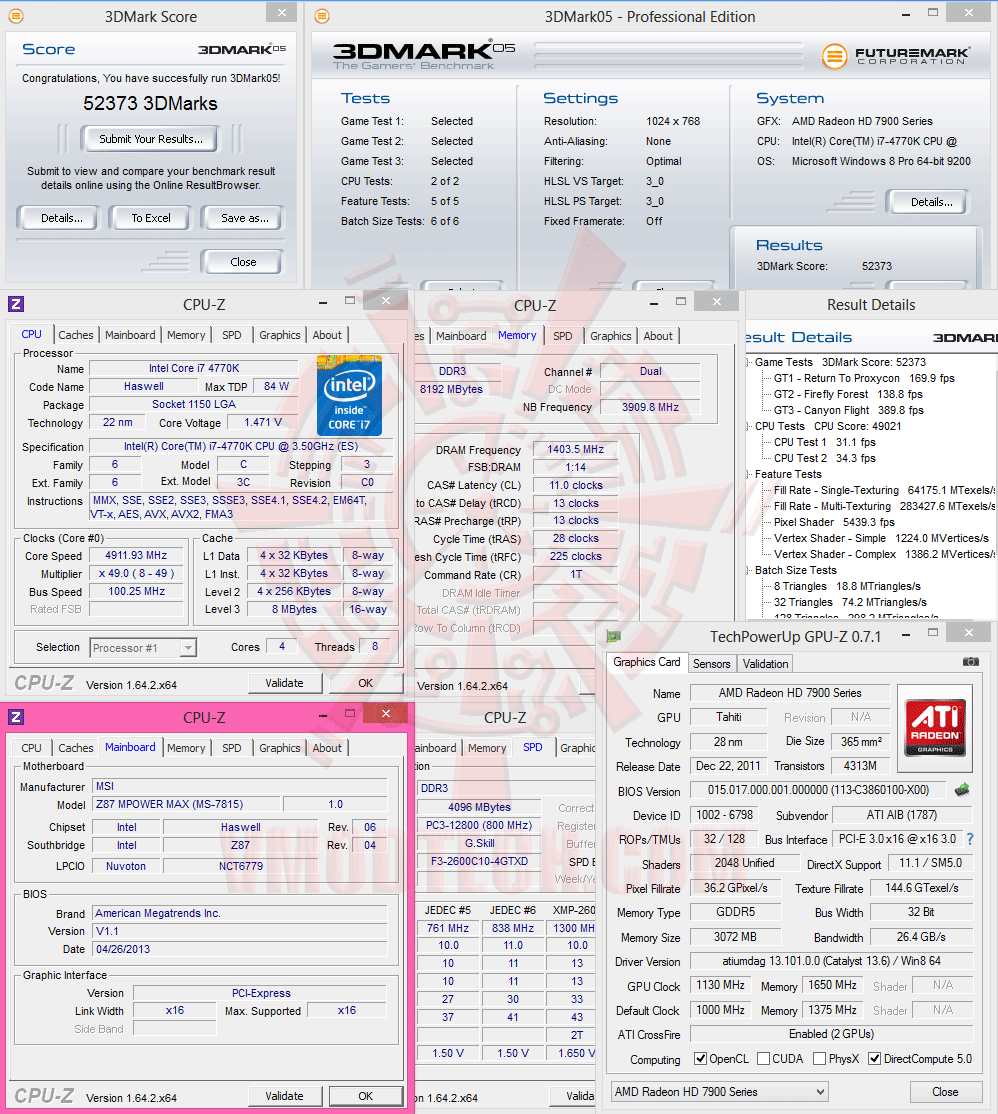

3DMark 05

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz ก็ยังคงแรงกว่า 3770K @ 5GHz อยู่ระดับหนึ่งเช่นกันครับ สำหรับ 3DMark 05

3DMark 06

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz ก็ยังคงแรงกว่า 3770K @ 5GHz อยู่ระดับหนึ่งเช่นกันครับ สำหรับ 3DMark06

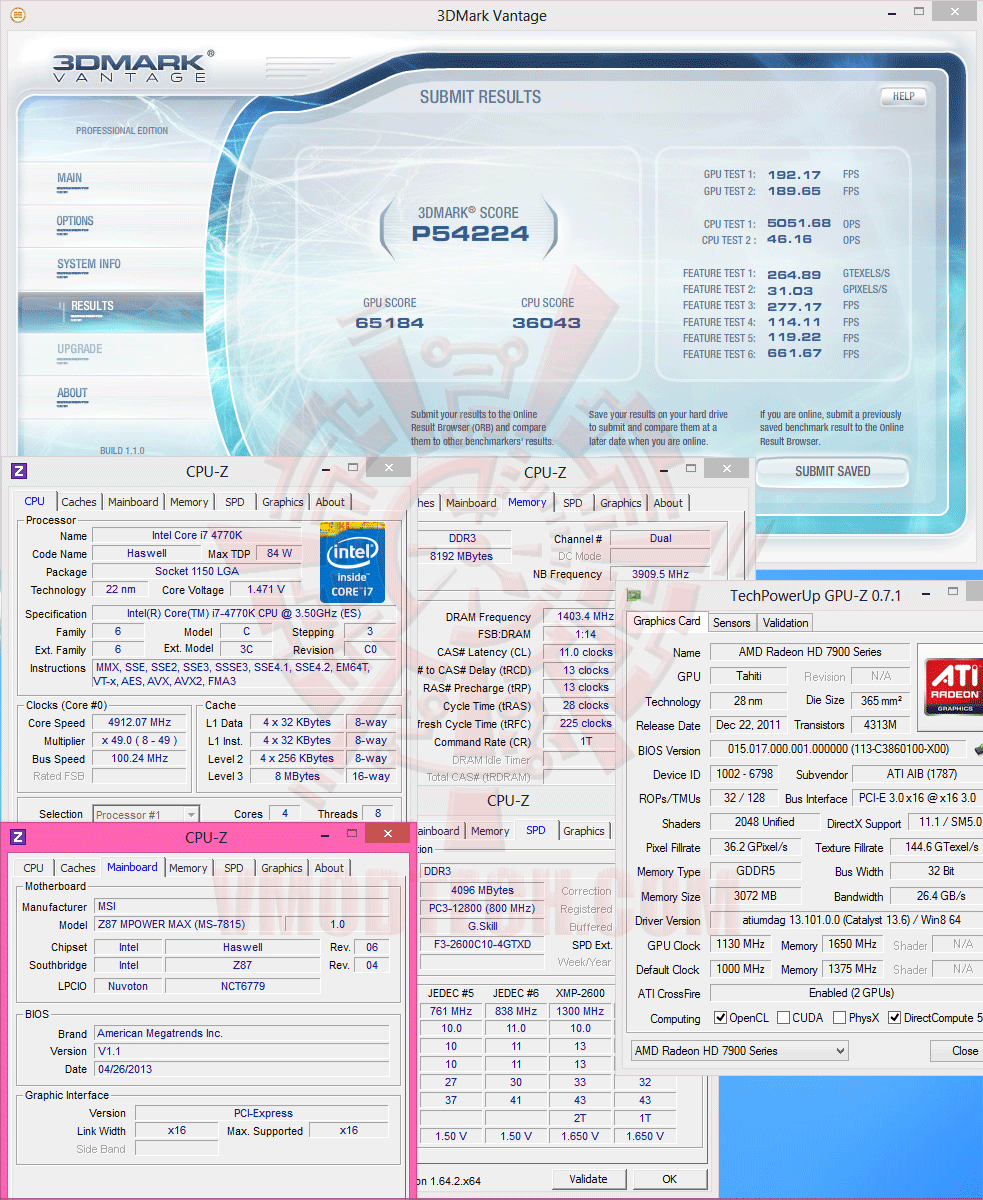

3DMark Vantage

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz ก็ยังคงแรงกว่า 3770K @ 5GHz อยู่ระดับหนึ่งเช่นกันครับ สำหรับ 3DMark Vantage

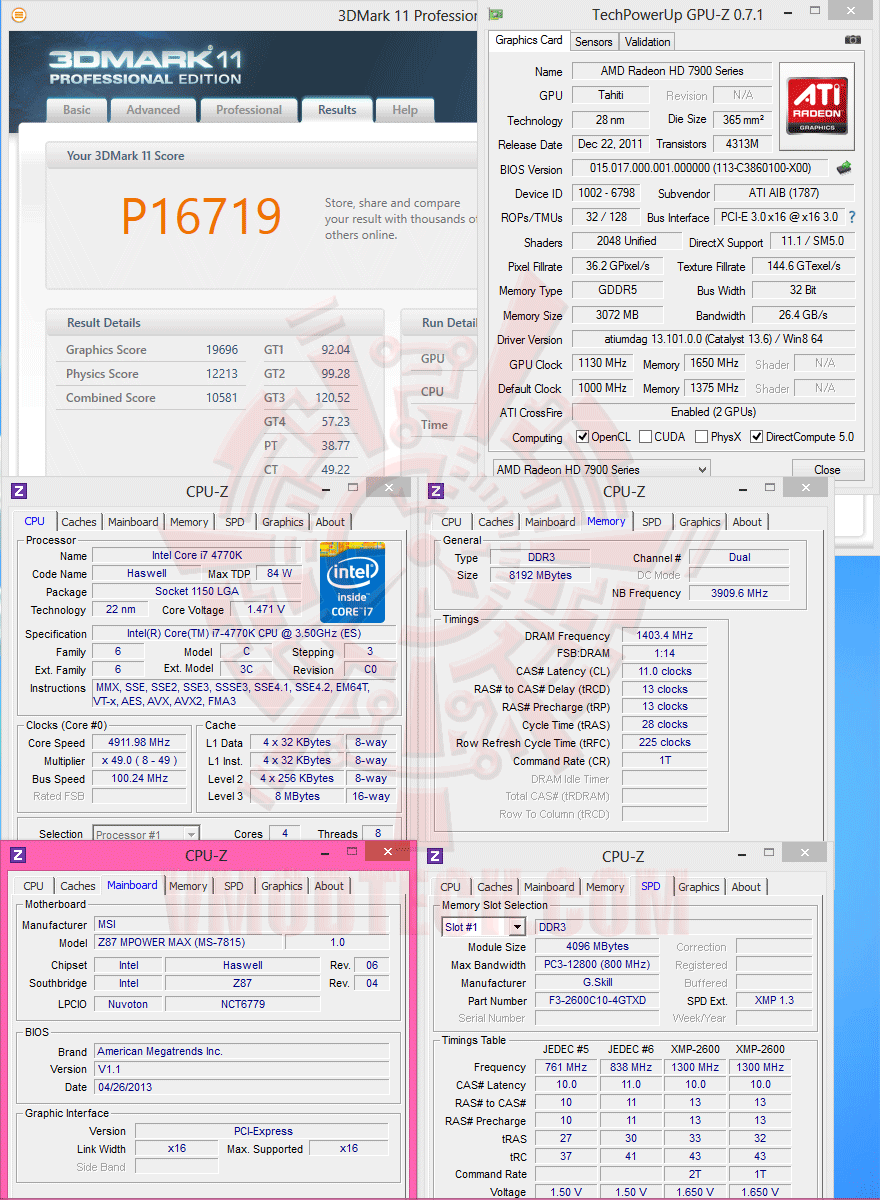

3DMark 11

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz และ 3770K @ 5GHz แรงสูสีกันเลยครับ สำหรับ 3DMark 11

3DMark (2013)

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz และ 3770K @ 5GHz ก็ยังแรงสูสีกันครับ สำหรับ 3DMark (2013)

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

4770K @ 4.9GHz และ 3770K @ 5GHz ก็ยังคงแรงสูสีกันครับ สำหรับ Unigine Heaven 4.0

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

4th Generation Intel® Core™ i7-4770K @ 4,912 MHz Bclk 100.25 MHz DDR2807 11-13-13-28-1T

.

3rd Generation Intel® Core™ i7-3770K @ 5,019 MHz Bclk 100.4 MHz DDR2677 10-12-12-28-1T

ปิดท้าย 4770K @ 4.9GHz และ 3770K @ 5GHz ก็ยังคงแรงสูสีกันครับ สำหรับ Crysis 3

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด msi Z87 MPOWER MAX ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset และต้องความรุนแรงระดับสุดยอดของแท้ ที่มากันครบถ้วนทุก Features สำหรับการโอเวอร์คล็อคแบบเต็มพิกัด พร้อมการรับประกันการทดสอบโอเวอร์คล็อคและเบิร์นอินสุดโหดผ่านโปรแกรม Prime 95 นานถึง 24 ชั่วโมง ถ้าไม่ผ่านการทดสอบก็โยนทิ้งกันอย่างเดียวไม่มีการนำกลับมาแก้ไขใหม่อย่างแน่นอน แถมในบทความนี้ก็ยังสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ที่ว่าลากไปให้ ไกลๆยาก ก็ยังสามารถลากไปได้ถึง 4.912 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา แถมหน่วยความจำยังลากกันกระจุยกระจายกันถึงระดับ DDR3-2807 11-13-13-28-1T ทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันทุกมุมมอง และและปิดท้ายด้วย Features ของแถมต่างๆที่มากันแบบล้นกล่อง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาประมาณ 10,500 บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ ถ้าใครว่ามาเธอร์บอร์ดแบรนด์นี้หาซื้อยากยังไงให้ไปที่ SAVEWAY ชั้น 1 พันธุ์ทิพย์ ประตูน้ำ เลยนะครับ รับรองว่ามีของอย่างแน่นอนทุกรุ่นทุกแบบ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
