MSI Z87 XPOWER XL-ATX Motherboard Review ปฐมบท

/ บทความโดย: Venom-Crusher , 08/07/2013 00:01, 21,609 views / view in EnglishEN
«»
Share

msi z87 xpower MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ เผลอแป๊บเดียวก็มาถึงมาเธอร์บอร์ดรุ่นที่ 14 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดหนักจัดเต็มไม่มีกั๊กแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นยักษ์ใหญ่สุดๆกับขนาด XL-ATX เพียงหนึ่งเดียวของชิปเซตรุ่นนี้จากผู้ผลิตมาเธอร์บอร์ดทั่วโลก ที่มาพร้อมกับความแรงและคุณสมบัติเทพๆสำหรับเหล่าเกมเมอร์ที่ผสมผสานกันอย่างลงตัวเป็นหนึ่งเดียว จากอีกแบรนด์ดังแห่งวงการไอทีฮาร์ดแวร์อย่าง MSI ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า MSI Z87 XPOWER มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

s2 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

Specifications

s3 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

สเป็คจัดเต็มล้นสุดๆจริงๆครับ สำหรับ MSI Z87 XPOWER

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

MSI Z87 XPOWER Appearance

Package & Bundle

dsc 8158 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดเหลืองกันงดงามครับ

dsc 8159 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ฝากล่องสองชั้นรูปตัว X เปิดฝาได้ อย่างงามครับ

dsc 8162 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 8168 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ จัดเต็มจริงๆ

Motherboard Appearance

dsc 8172 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเหลืองดุดัน ตามคอนเซปต์บอร์ดตระกูลใหญ่ของ MSI ครับ

dsc 81761 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

สวยงามเนื้องานดีทุกมุมมองครับ

dsc 8177 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ด้านหลังบอร์ดก็ยังคงดำงดงามเช่นเดียวกับด้านหน้าครับ

dsc 8181 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ภาคจ่ายไฟขนาดรวมมโหฬารถึง 32 เฟสเลยครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 8182 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

หน้าตาซิงค์ภาคจ่ายไฟรุ่นใหม่ อันสวยงามดุดัน

dsc 8183 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

dsc 8184 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

งดงามทุกมุมมองจริงๆครับ สำหรับซิงค์รุ่นใหม่ล่าสุดตัวนี้

dsc 8192 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

มีขั้วจ่ายไฟซีพียูชนิด 8พินถึงสองชุดด้วยกันครับ จ่ายไฟเต็มอิ่มแน่นอน

dsc 8193 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

มีขั้ว 6พินช่วยจ่ายไฟเลี้ยงให้ PCI-E เพิ่มเติมให้อีกด้วยครับ งานนี้ไม่มีไฟไม่พออย่างแน่นอน

dsc 8196 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 8197 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

มีสวิทซ์ OC GENIE , POWER , RESET , Discharge ที่ช่วยให้เราเคลียร์ค่าต่างๆที่เราเซตไว้ได้อย่างหมดจดมากกว่าปุ่ม Clear CMOS และสวิทซ์ + - เพิ่มลดตัวคูณและ BClk ด้วยครับ แถมยังมีดิปสวิทซ์เลือกได้ว่าจะปรับทีละ 1MHz หรือ 0.1MHz ได้อีก สุดยอดดด

dsc 8198 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

dsc 8213 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

SATA3 6.0GB/s ที่มากันถึง 10 ช่องทาง จัดเต็มจริงๆครับสำหรับบอร์ดรุ่นนี้

dsc 8216 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

มีช่องใส่ mSATA ที่บริเวณนี้ของบอร์ดด้วยครับ งานนี้บูตเร็วสุดๆอย่างแน่นอน

dsc 8238 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 5 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI 4 Ways และ CrossFireX 4 Ways ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางครับ

dsc 8217 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

dsc 8225 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ตัวชิปเสียงระดับเทพ Audio Boost จาก Sound Blaster CINEMA ดูหนังฟังเพลงไม่ว่าจากลำโพงหรือเฮดเซต เสียงยอดเยี่ยมและยังปรับแต่งได้อย่างมากมายครับ

dsc 8240 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ แถมยังมีช่อง LAN เทพ THE KILLER E2200 ที่สามารถแยก Game Traffic ออกจาก Traffic อื่นๆเพื่อให้ปลอดการ LAG อย่างแท้จริงให้ฟรีๆอีกด้วยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..MSI Z87 XPOWER
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5 @ Default
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 8288 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

dsc 8303 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

มาเธอร์บอร์ดรุ่นนี้ยังมีดีอีกอย่างสำหรับผู้ที่ชอบความสวยงามในการตกแจ่งเคส โดยจะมีไฟ LED สีขาวด้านใต้บอร์ดส่องแสงทะลุ PCB ส่วนที่เป็นสีเหลืองขึ้นมาเป็นแสงสีสวยงามบริเวณแถวชิปเสียงด้วยครับ

dsc 8294 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

บริเวณโลโก้ MSI ที่ซิงค์ชิปเซตและลายบน PCB บนบอร์ดก็มีแสงสีเหลืองงดงามด้วย สวดยวด

dsc 8314 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ปิดท้ายด้วยไฟกระพริบเป็นจังหวะช้าๆที่ตัว X ของซิงค์ระบายความร้อนภาคจ่ายไฟอีก งดงามจริงๆ

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.833 GHz Bclk 166.66MHz

NB Freq. 4,666MHz DDR3 2,666MHz 10-12-12-28-1T

validate MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

Validation link >>Click<<

c1 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

4,833MHz Bclk 166.66MHz NB Freq. 4,666MHz DDR3 2,666MHz 10-12-12-28-1T

c2 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

c3 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

c4 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

c5 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

c6 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

c7 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5 @ Default (954/1,006Boost/6,008MHz) กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ed2 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ed3 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ed4 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ed5 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

hpi 2 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

(Click ScreenShot to Enlarge)

แรงเล่นง่ายปรับง่ายและเสถียรกันดี สำหรับมาเธอร์บอร์ดรุ่นนี้ครับ

————————————————–

WinRAR5.00 beta6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

แค่ 4.8GHz X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 32.2 FPS

CINEBENCH R9.5

c95 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

CINEBENCH R10

c10 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

CINEBENCH R11.5

c115 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

Cinebench Series ก็แรงใช้ได้เลยครับ

PCMark 7

pcm7 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

แรงสุดยอดเลยครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

CPU Queen

e2 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

CPU PhotoWorxx

e3 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

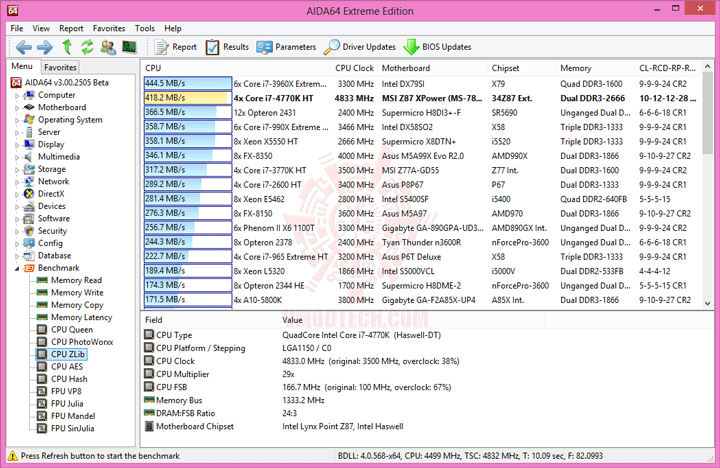

CPU ZLib

e4 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

CPU AES

e5 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

CPU Hash

e6 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

FPU VP8

e7 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

FPU Julia

e8 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

FPU Mandel

e9 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

FPU SinJulia

e10 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

3DMark 03

03 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

3DMark 05

05 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

3DMark 06

06 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

3DMark Vantage

07 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

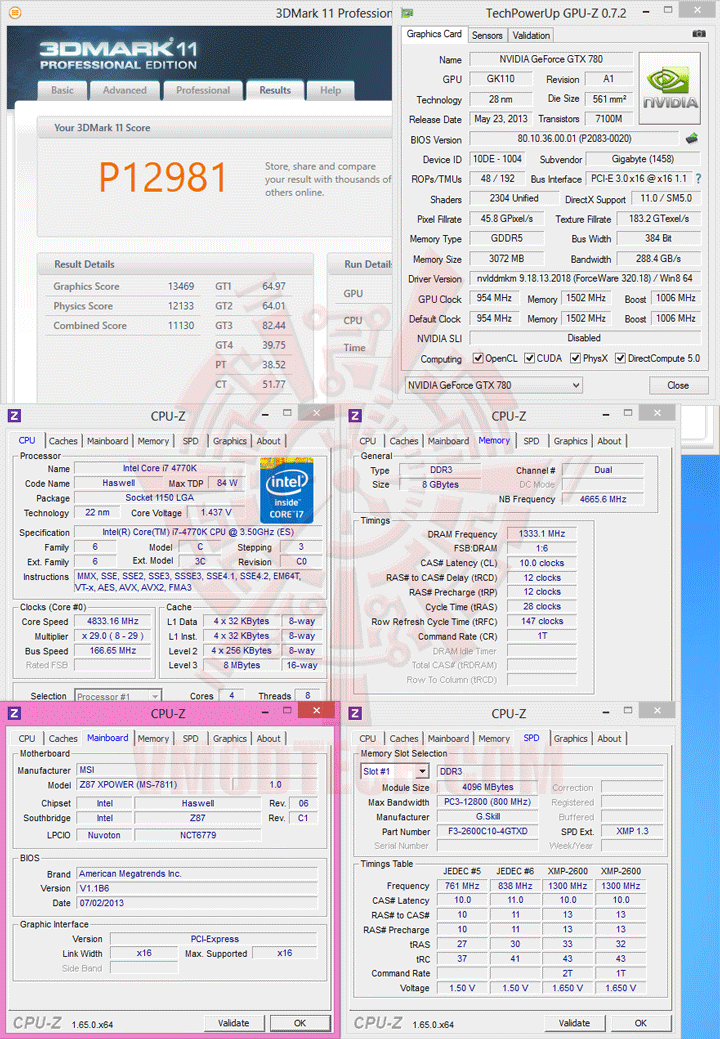

3DMark 11

11 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

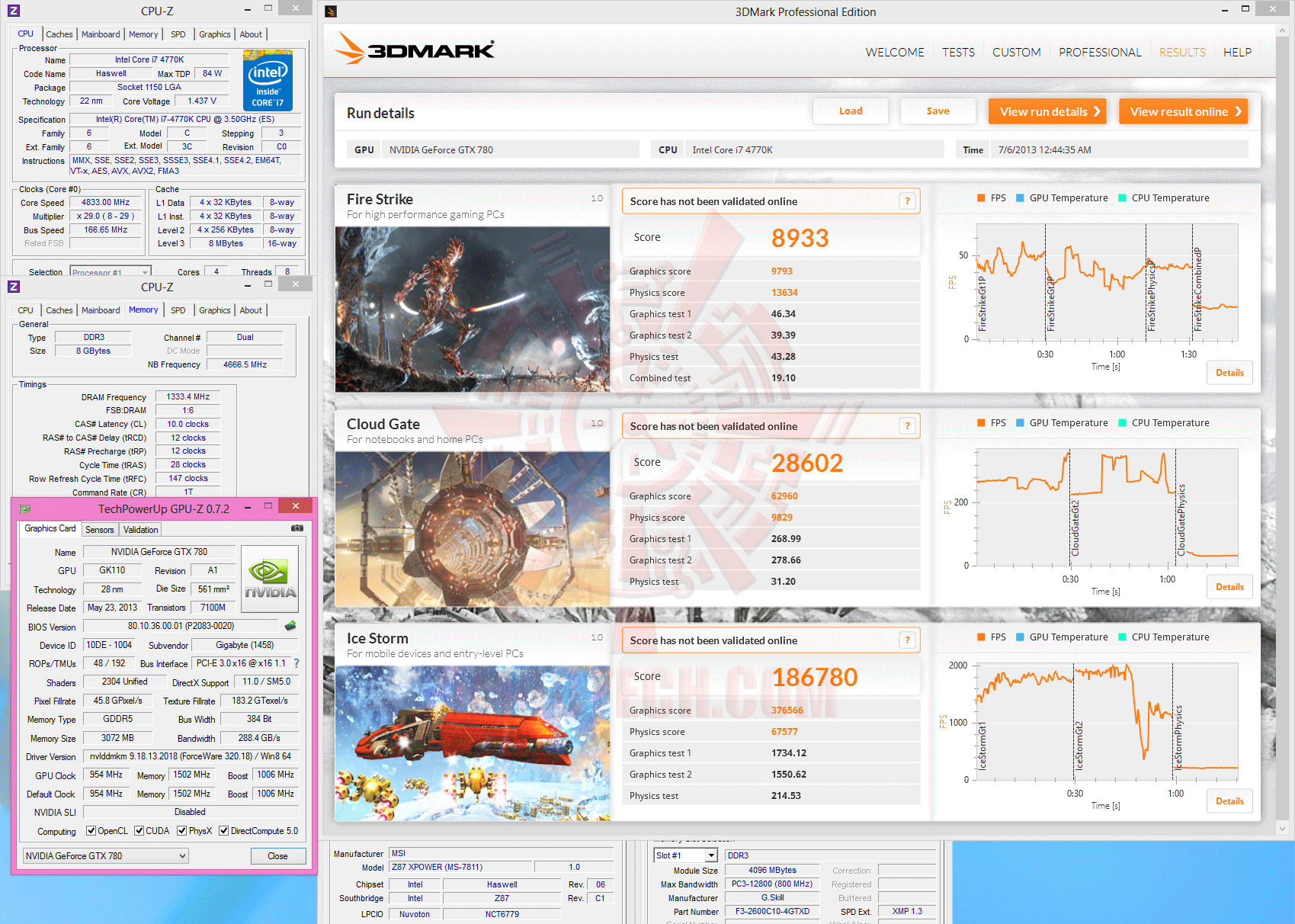

3DMark

13 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GeForce GTX 780 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.3 FPS

AquaMark3 HWBOT edition

15 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

Settings

crysis3 2013 03 08 10 46 11 74 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

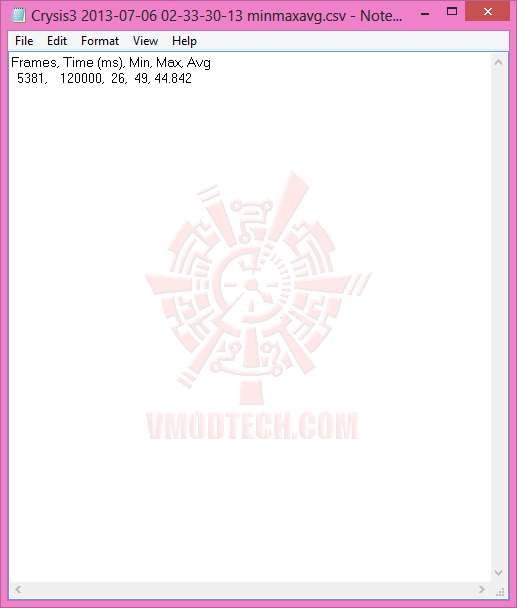

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

แรงงงงงงงง

————————————————–

Conclusion

dsc 8176 MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด MSI Z87 XPOWER ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความรุนแรงและเสถียรภาพขั้นสุดยอดในการโอเวอร์คล็อค และยังมาพร้อมกับ Features ต่างๆทั้งสำหรับ Gamer และนักโอเวอร์คล็อคกันแบบจัดเต็ม โดยความสามารถในการโอเวอร์คล็อคก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,833MHz Bclk 166.66MHz NB Freq. 4,666MHz DDR3 2,666MHz 10-12-12-28-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ใครที่ต้องการความสมบูรณ์แบบชนิดเต็มพิกัดที่มากันในราคาประมาณ 16,000 บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบทvmod award innovation best MSI Z87 XPOWER XL ATX Motherboard Review ปฐมบท

.

ขอขอบคุณ

MSI
