MSI Z87I GAMING AC Mini-ITX Motherboard Review

/ บทความโดย: Venom-Crusher , 13/01/2014 10:39, 14,138 views / view in EnglishEN
«»
Share

msi z87i gaming ac MSI Z87I GAMING AC Mini ITX Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 34 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดที่ใช้ชิปเซตรุ่นท็อปอย่าง Intel® Z87 Express Chipset แต่กลับมีขนาดเล็กจิ๋วสุดๆ แถมยังสามารถโอเวอร์คล็อคกันได้อย่างสุดขีด ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง MSI ที่มากันในรุ่นที่ชื่อว่า MSI Z87I GAMING AC นะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 MSI Z87I GAMING AC Mini ITX Motherboard Review

Specifications

s2 MSI Z87I GAMING AC Mini ITX Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ MSI Z87I GAMING AC

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

MSI Z87I GAMING AC Appearance

dsc 7603 MSI Z87I GAMING AC Mini ITX Motherboard Review

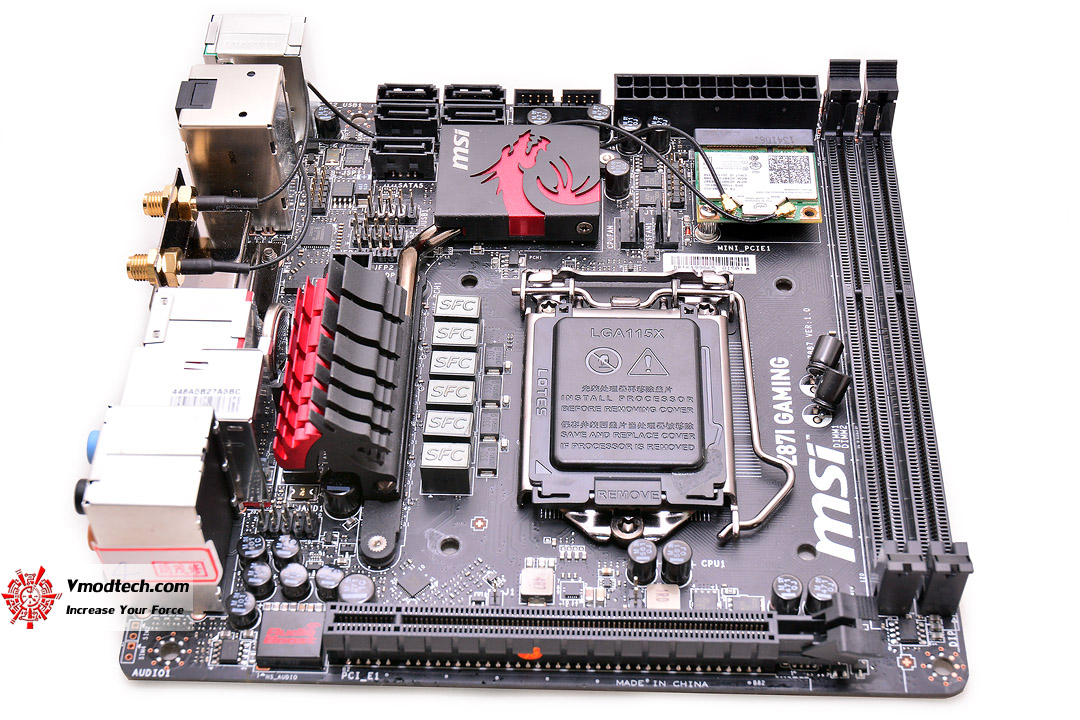

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมสีดำตัดแดงนะครับ

dsc 7637 MSI Z87I GAMING AC Mini ITX Motherboard Review

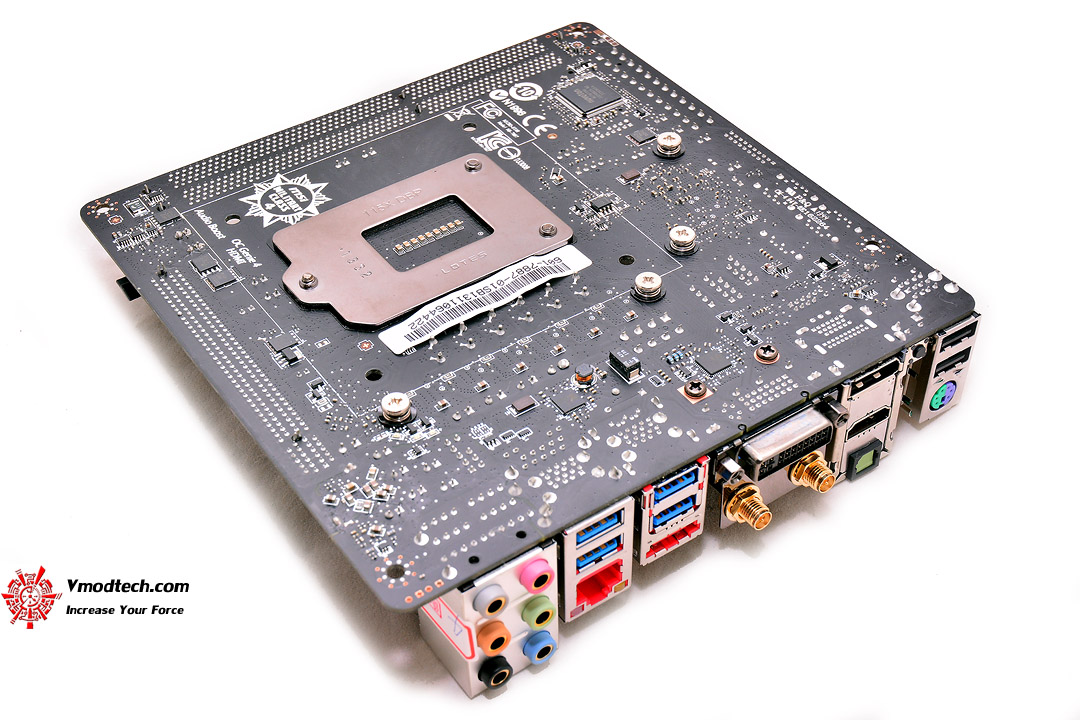

ด้านหลังตัวบอร์ดครับ

dsc 7618 MSI Z87I GAMING AC Mini ITX Motherboard Review

dsc 7626 MSI Z87I GAMING AC Mini ITX Motherboard Review

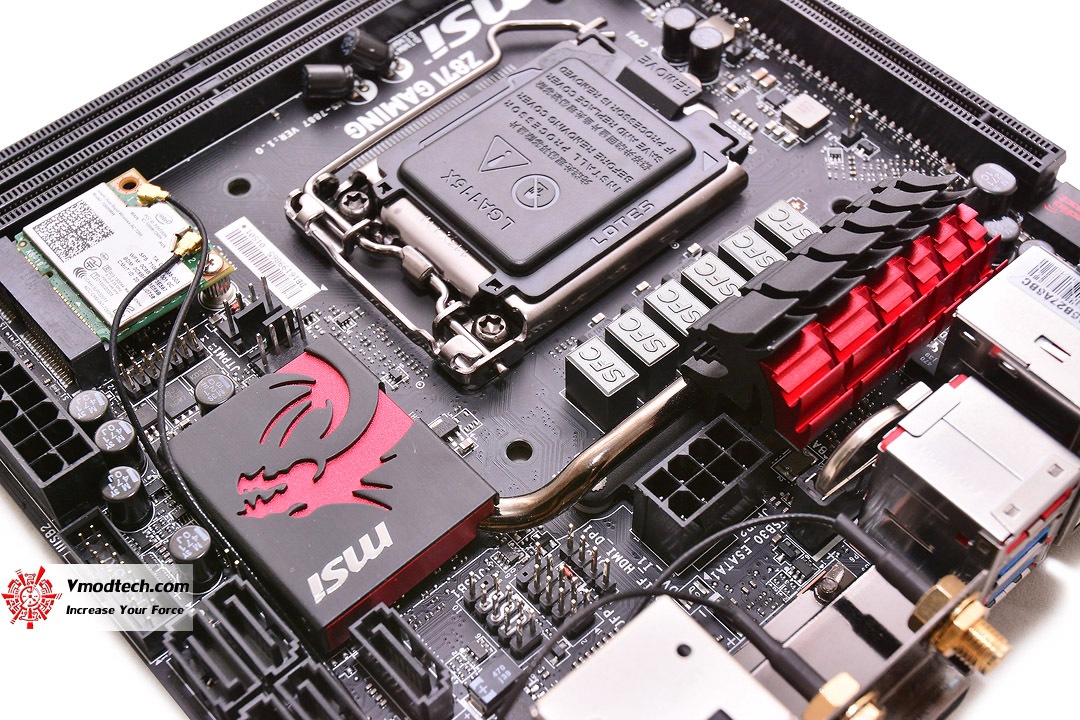

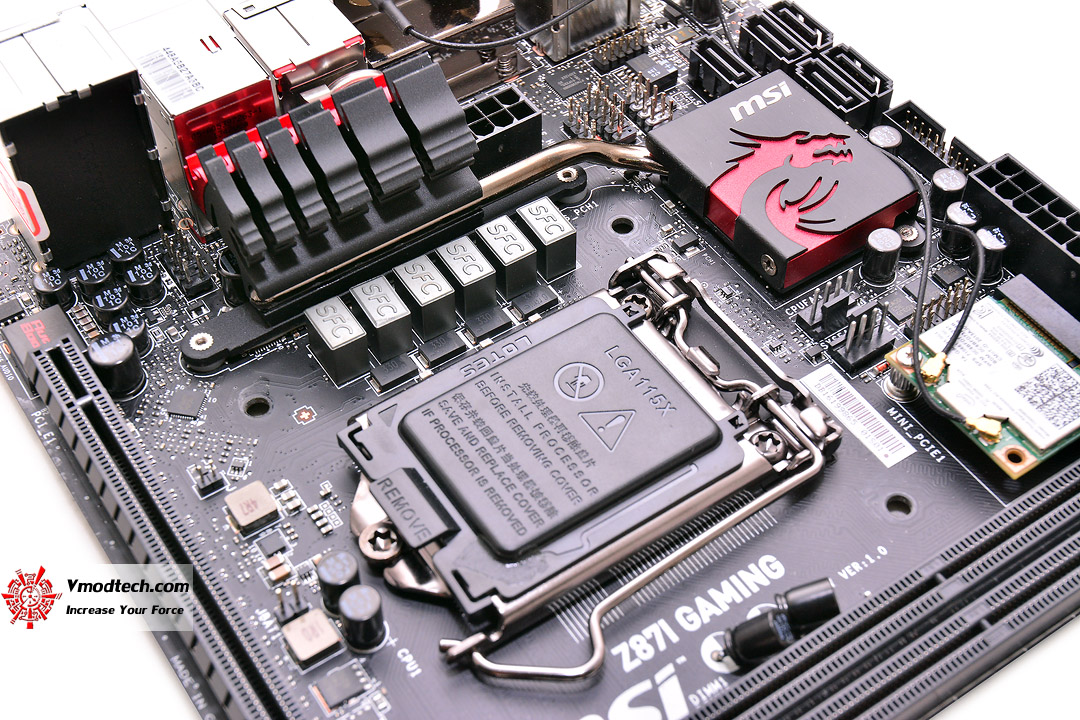

ภาคจ่ายไฟขนาดรวม 6 เฟส ที่มาพร้อมกับชุดระบายความร้อยครีบมังกรจิ๋วอันงดงาม

dsc 7611 MSI Z87I GAMING AC Mini ITX Motherboard Review

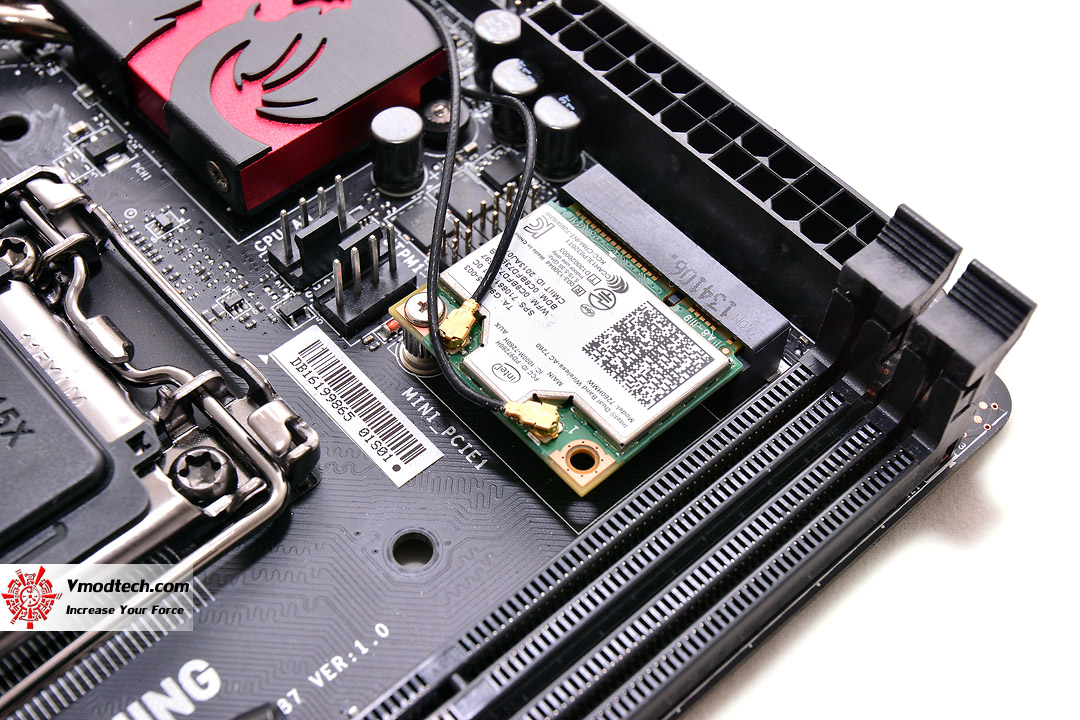

ชุด INTEL Wi-Fi AC Bluetooth INTEL WIDI แบบ MINI PCI-E ก็มีให้มากันแบบครบเครื่องเลยครับ

dsc 7627 MSI Z87I GAMING AC Mini ITX Motherboard Review

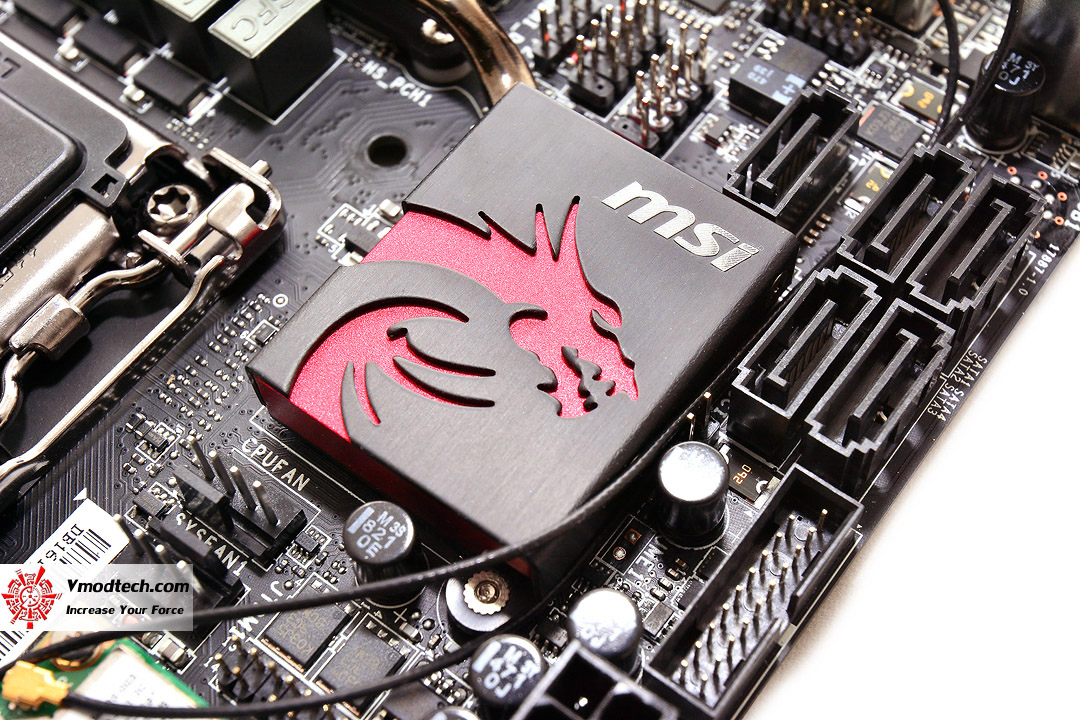

ซิงค์มังกรแดงจิ๋วสำหรับชิปเซต Z87 อันงดงาม ตามด้วยช่อง SATA3 6.0GB/s 5 ช่องทางครับ

dsc 7620 MSI Z87I GAMING AC Mini ITX Motherboard Review

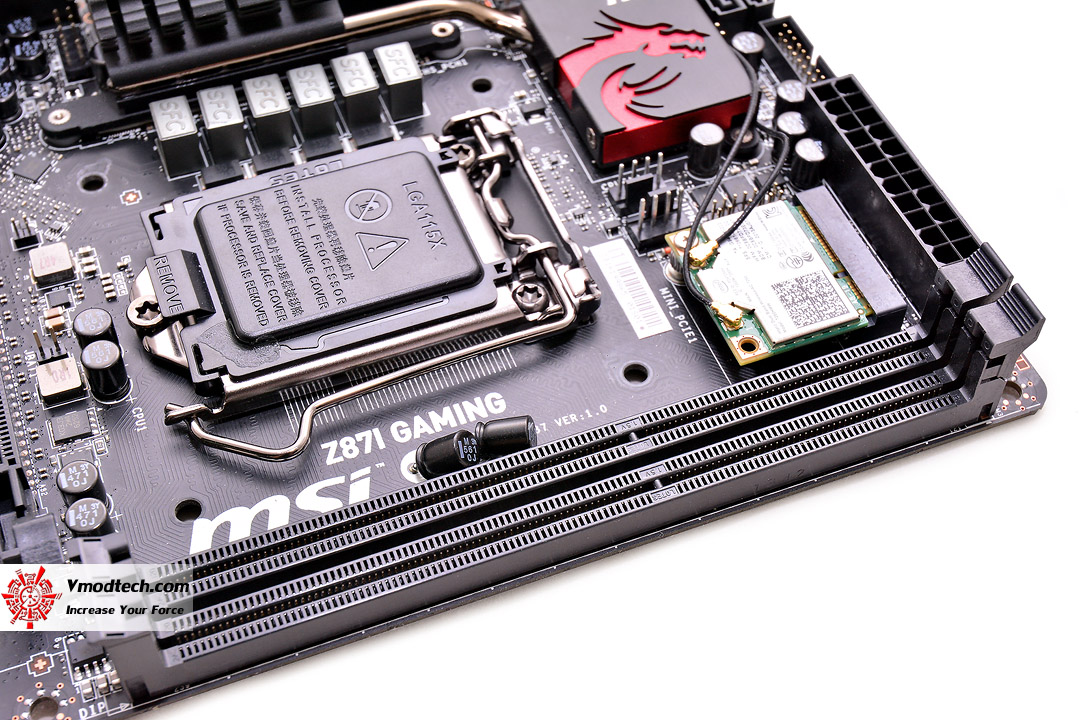

Memory Slot แบบ Dual Channel ที่มากัน 2 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 16GB ครับ

dsc 7633 MSI Z87I GAMING AC Mini ITX Motherboard Review

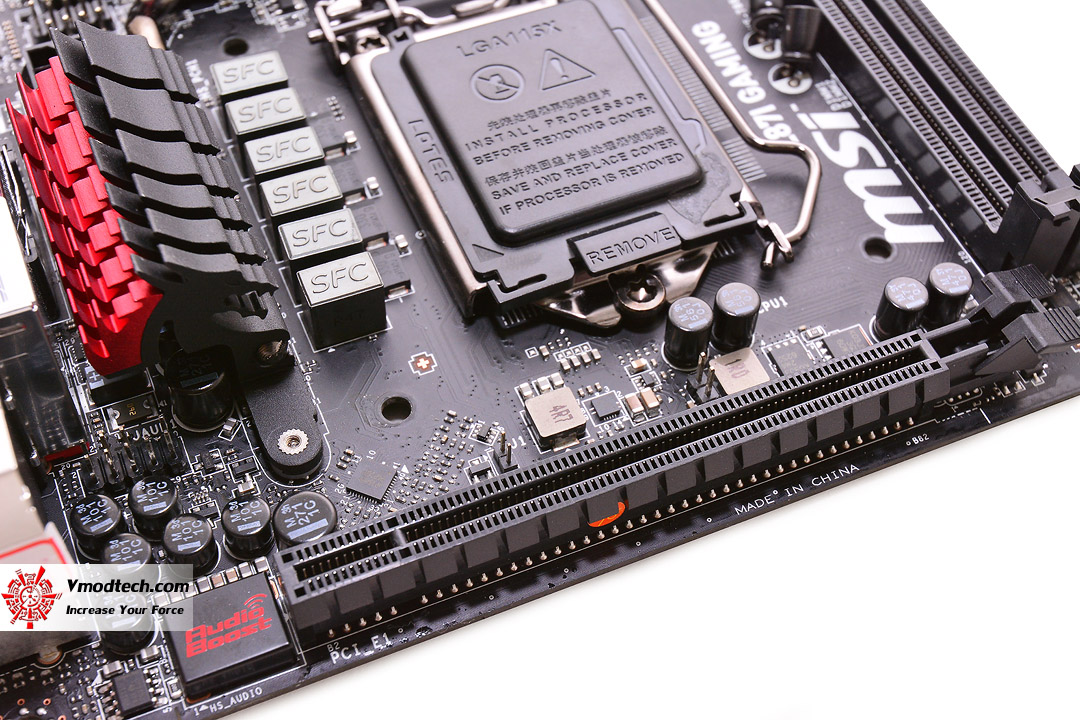

PCI-E 3.0/2.0 X16 Slot 1 ช่องทางครับ ตามขนาดของบอร์ด

dsc 7644 MSI Z87I GAMING AC Mini ITX Motherboard Review

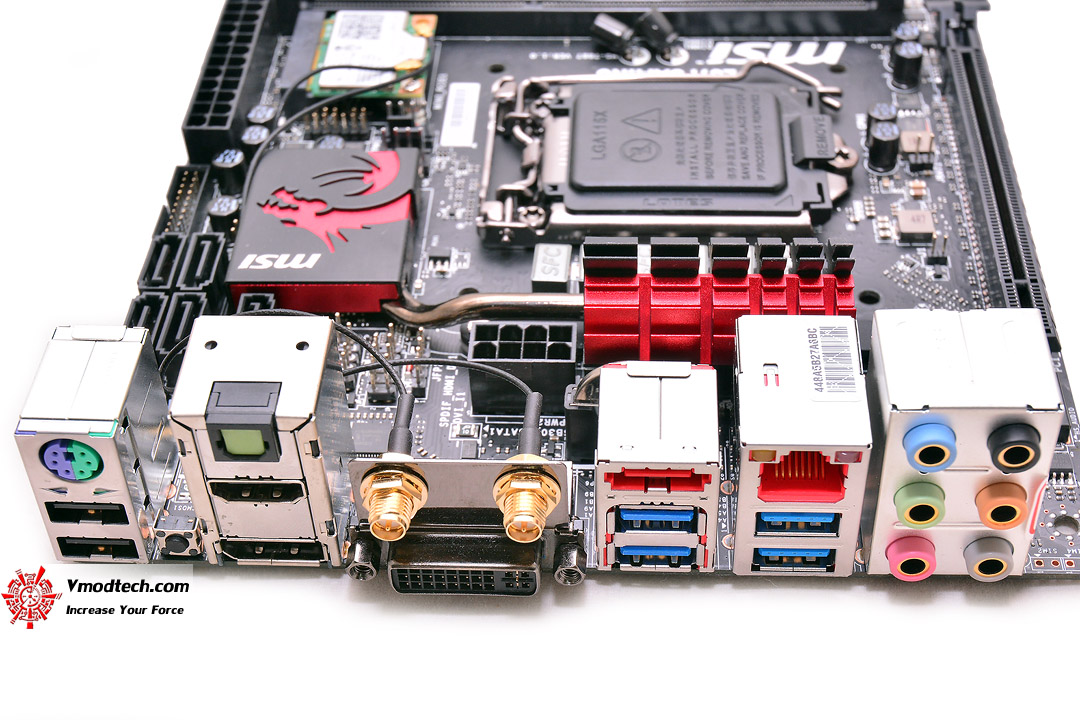

Back Panel ด้านหลังก็โดดเด่นด้วยช่อง WiFi เสาคู่ ที่เหลือก็ครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..MSI Z87I GAMING AC
.Memory ..Apacer Thunderbird DDR3-2933 8 GB kits
.Graphic Card ..ZOTAC NVIDIA GeForce GTX 780 Ti 3 GB GDDR5 @ 1,260/1,260 Boost/7,840MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 7597 MSI Z87I GAMING AC Mini ITX Motherboard Review

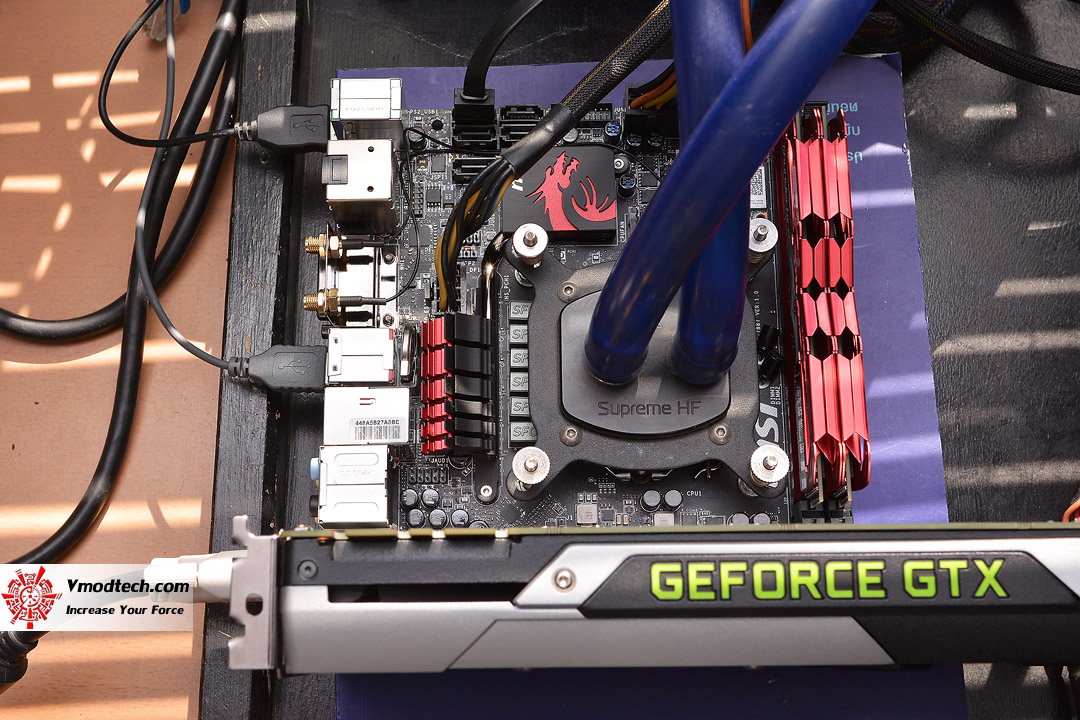

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

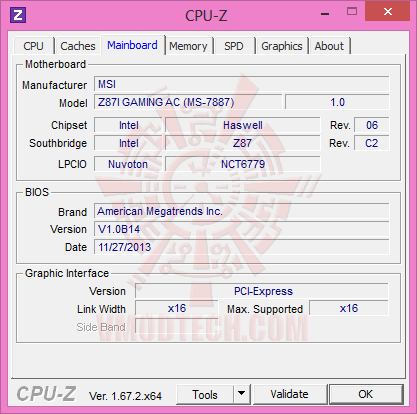

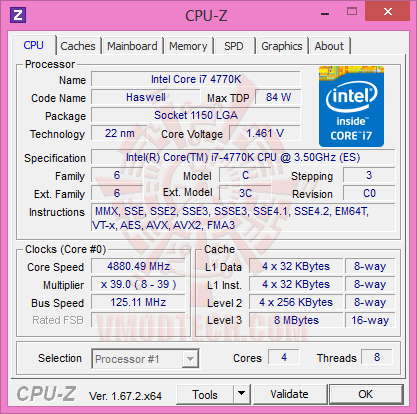

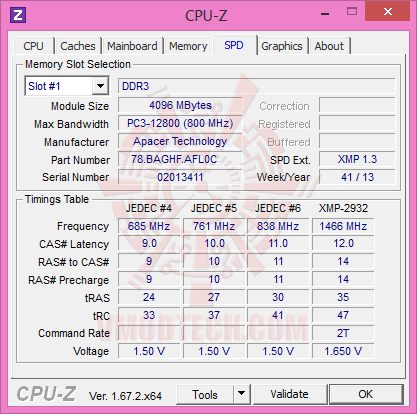

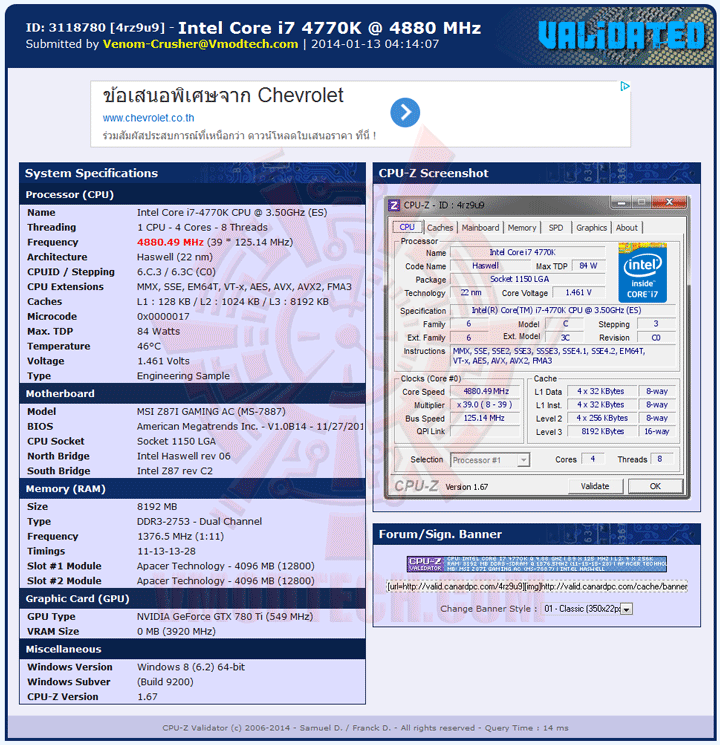

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,880 MHz Bclk 125.14MHz

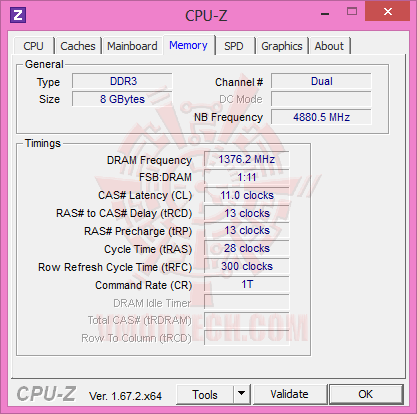

NB Freq. 4,880 MHz DDR3 2,753MHz 11-13-13-28-1T

va MSI Z87I GAMING AC Mini ITX Motherboard Review

Validation link >>Click<<

c1 MSI Z87I GAMING AC Mini ITX Motherboard Review

c2 MSI Z87I GAMING AC Mini ITX Motherboard Review

c3 MSI Z87I GAMING AC Mini ITX Motherboard Review

c4 MSI Z87I GAMING AC Mini ITX Motherboard Review

c5 MSI Z87I GAMING AC Mini ITX Motherboard Review

c6 MSI Z87I GAMING AC Mini ITX Motherboard Review

c7 MSI Z87I GAMING AC Mini ITX Motherboard Review

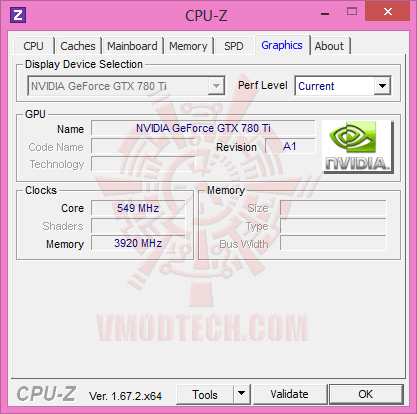

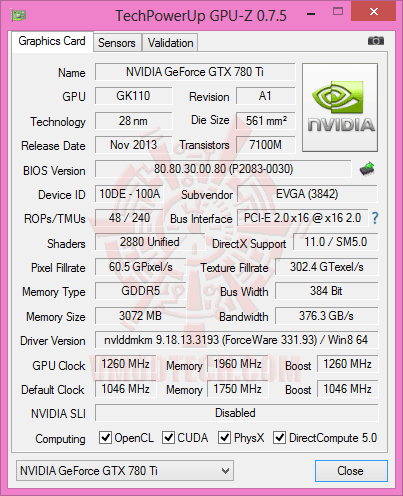

ZOTAC NVIDIA GeForce GTX 780 Ti 3 GB GDDR5 @ 1,260/1,260 Boost/7,840MHz กันบ้างครับงานนี้

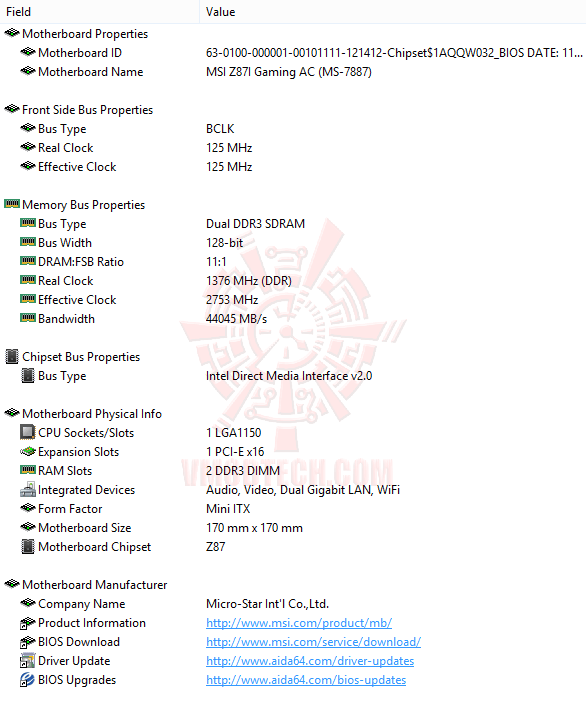

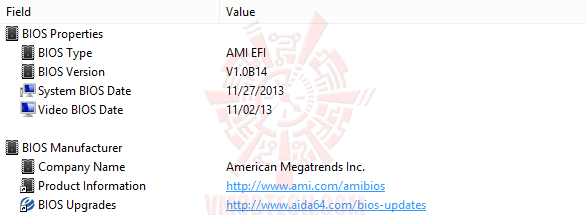

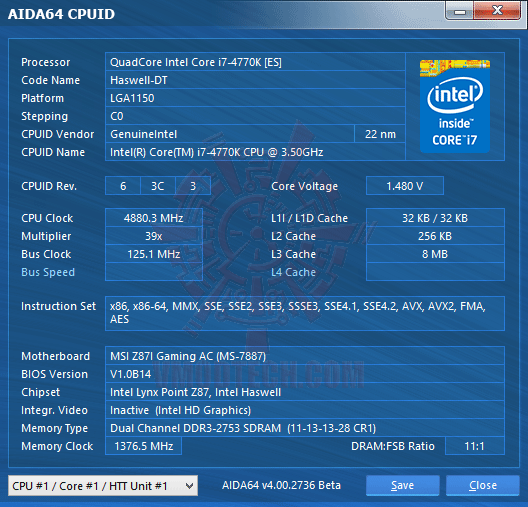

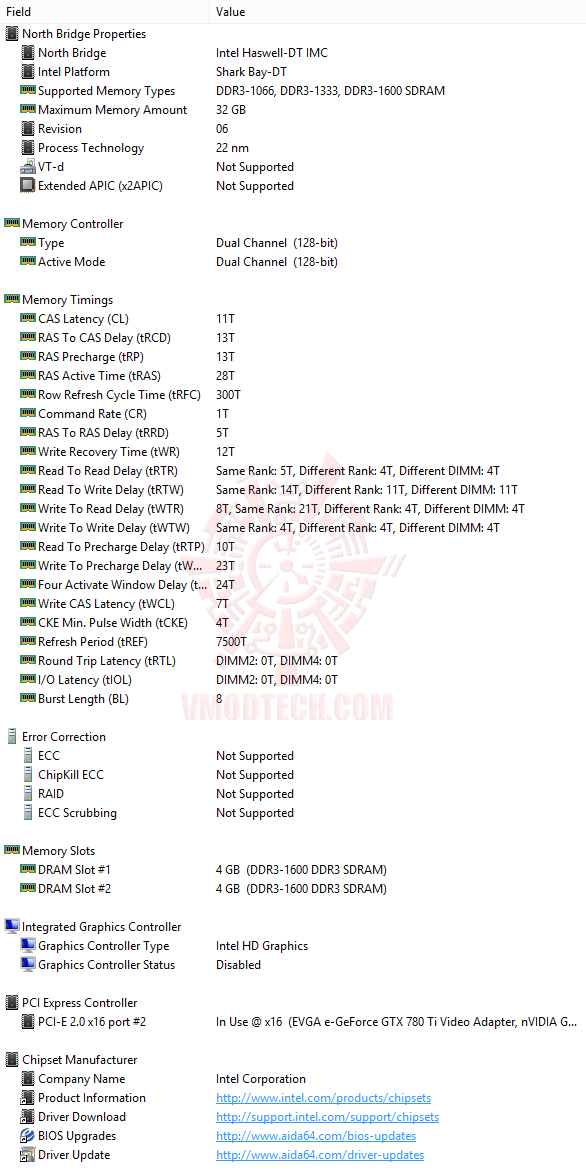

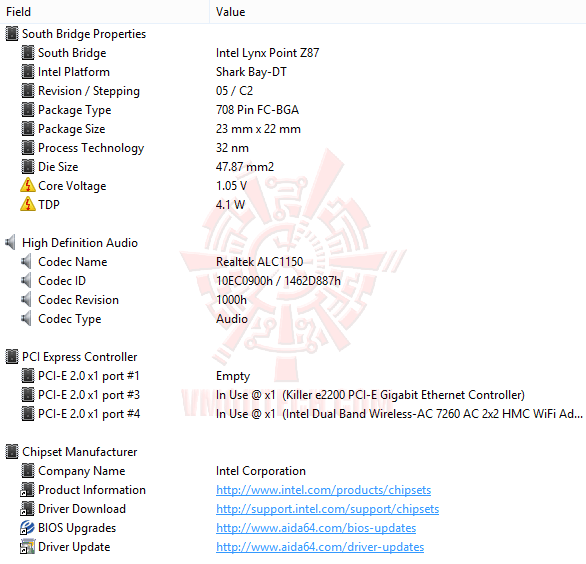

System Properties in AIDA64 Extreme Edition

ed1 MSI Z87I GAMING AC Mini ITX Motherboard Review

ed2 MSI Z87I GAMING AC Mini ITX Motherboard Review

ed3 MSI Z87I GAMING AC Mini ITX Motherboard Review

ed4 MSI Z87I GAMING AC Mini ITX Motherboard Review

ed5 MSI Z87I GAMING AC Mini ITX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

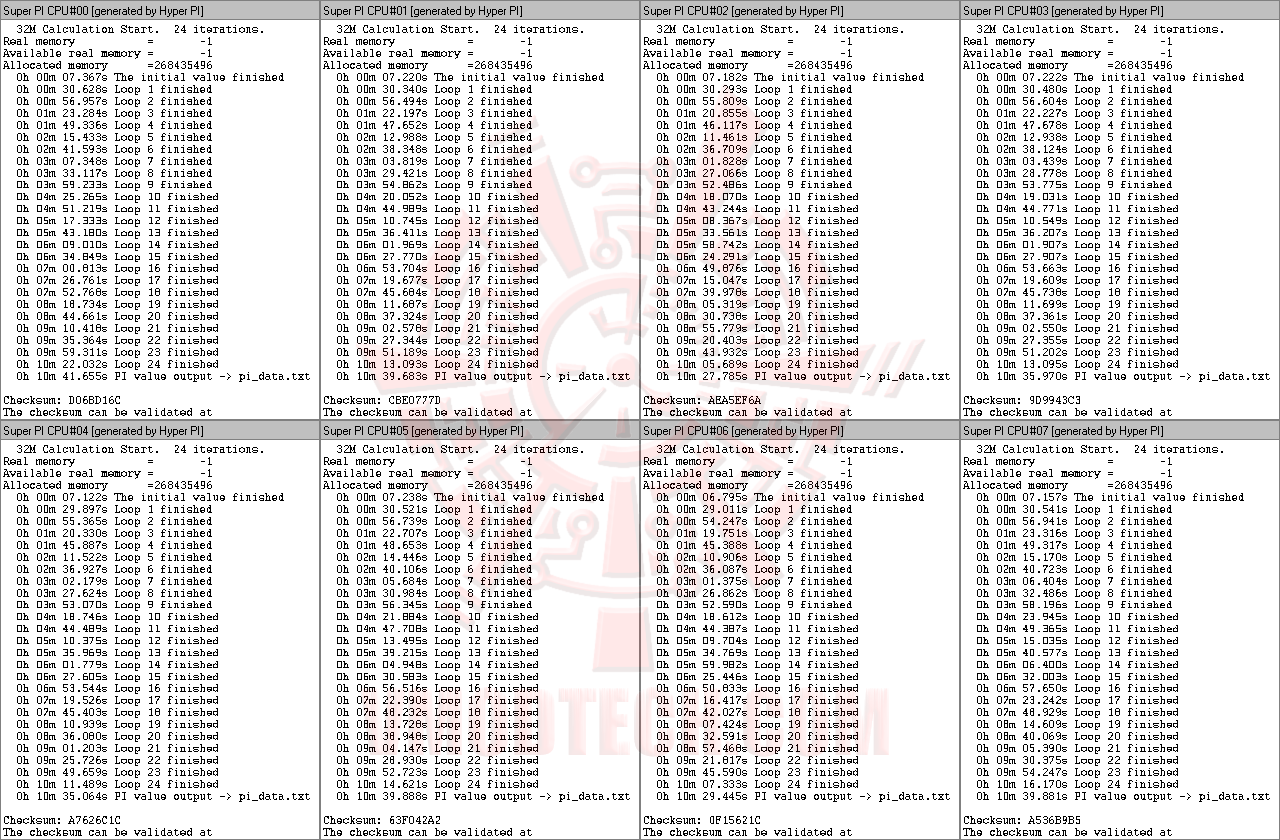

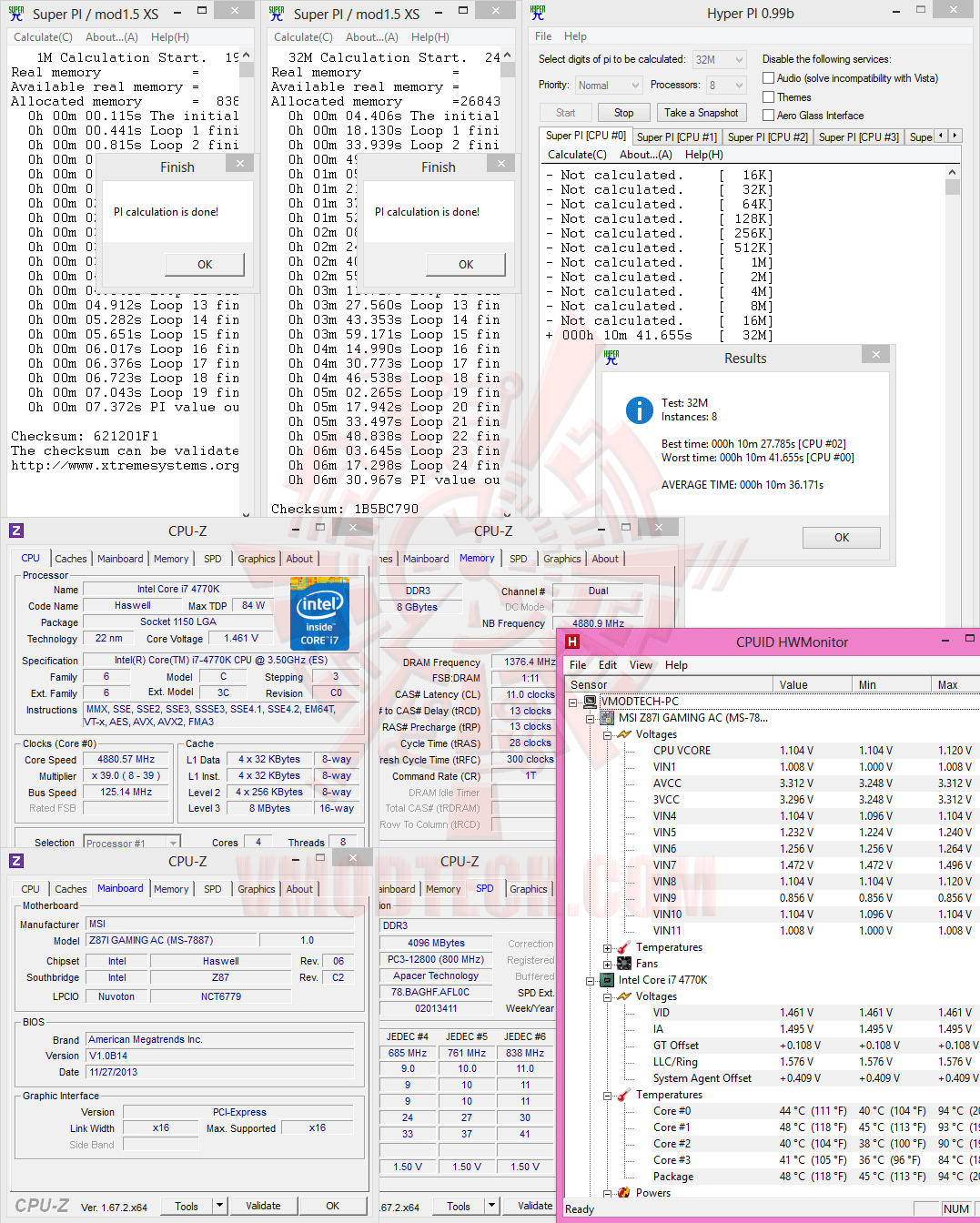

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 MSI Z87I GAMING AC Mini ITX Motherboard Review

hpi 2 MSI Z87I GAMING AC Mini ITX Motherboard Review

(Click ScreenShot to Enlarge)

แรงใช้ได้กันเลยครับงานนี้

————————————————–

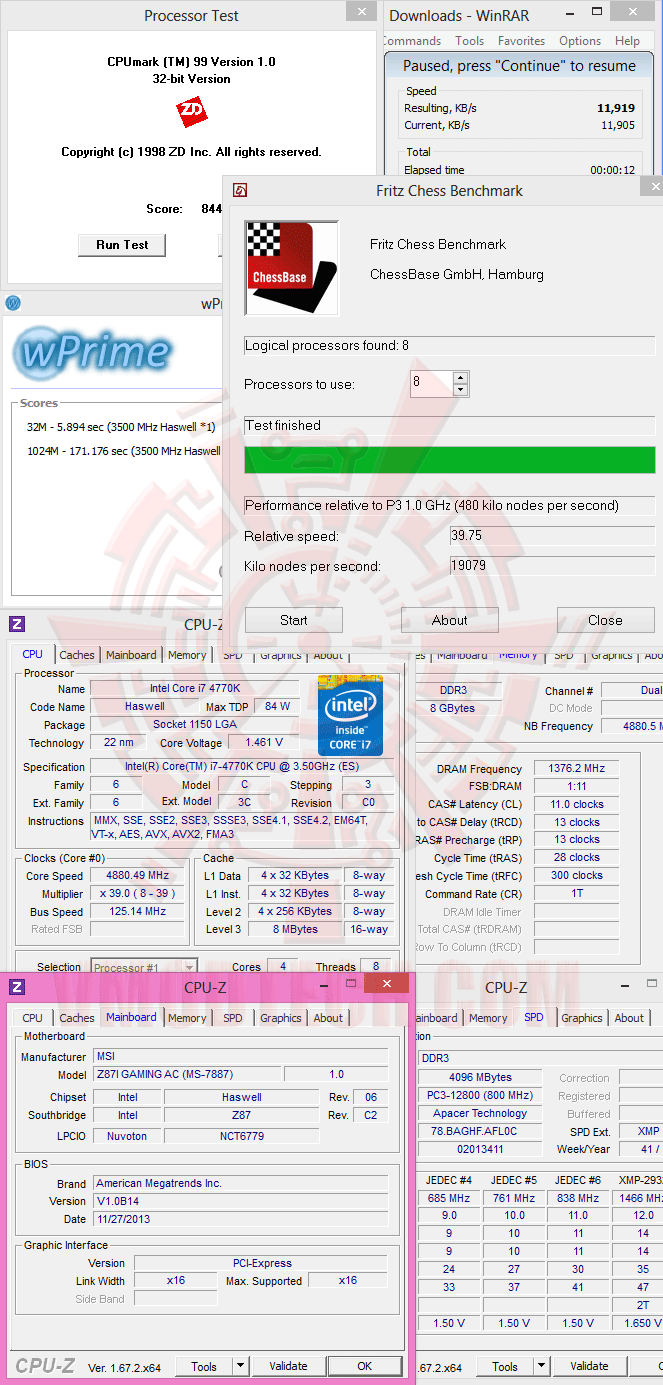

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v MSI Z87I GAMING AC Mini ITX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

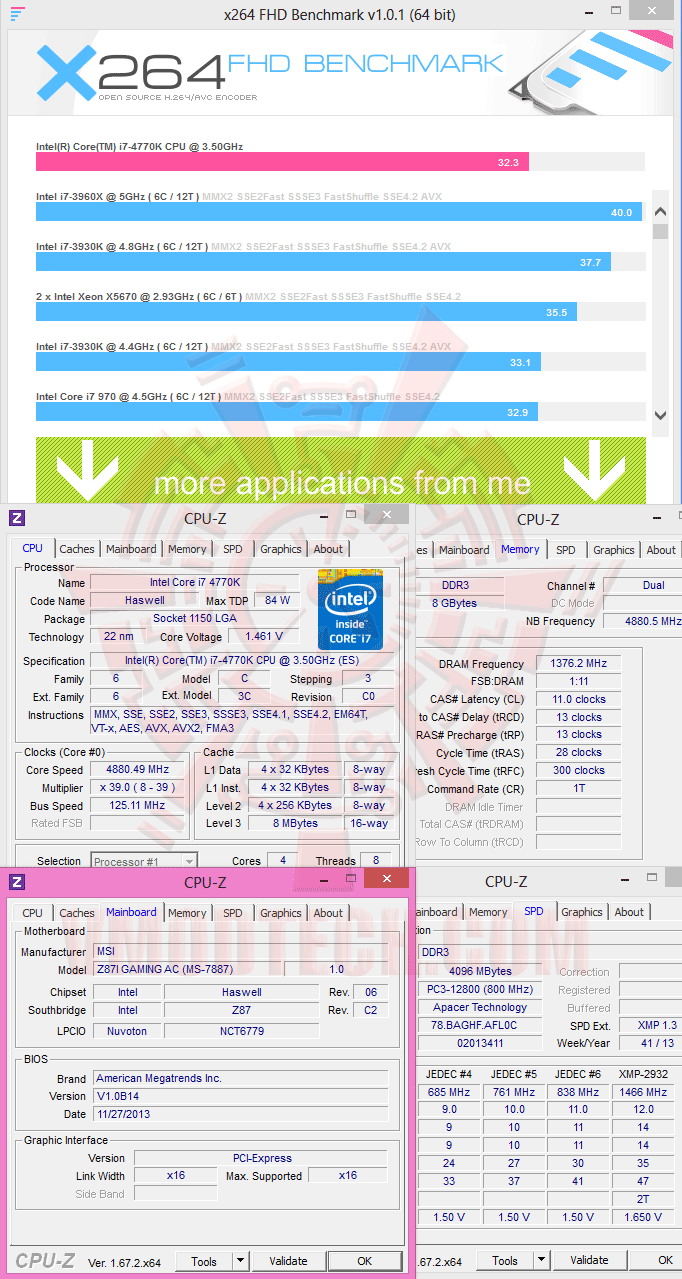

X264 FHD Benchmark

x264 MSI Z87I GAMING AC Mini ITX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.3 FPS

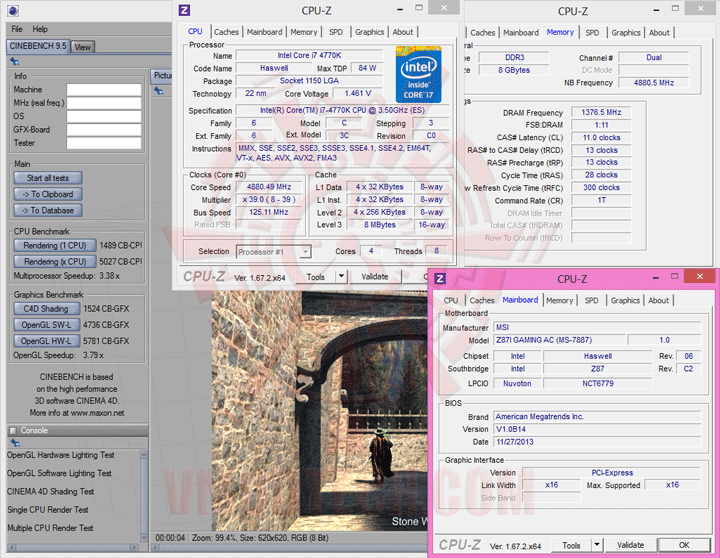

CINEBENCH R9.5

c95 MSI Z87I GAMING AC Mini ITX Motherboard Review

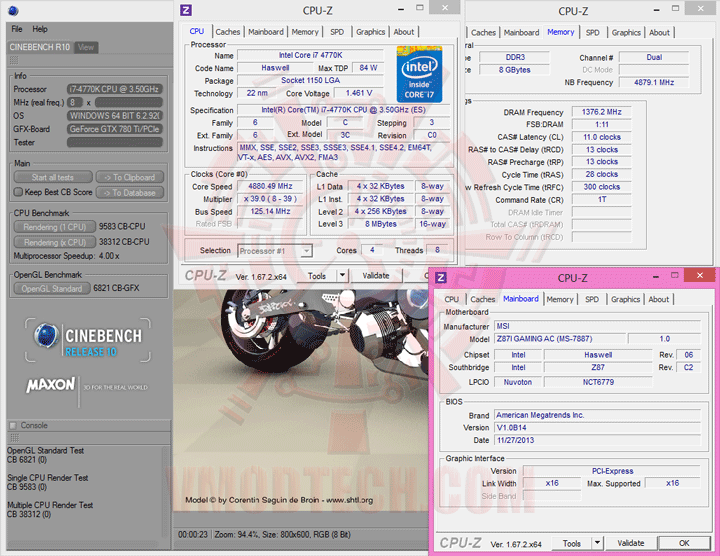

CINEBENCH R10

c10 MSI Z87I GAMING AC Mini ITX Motherboard Review

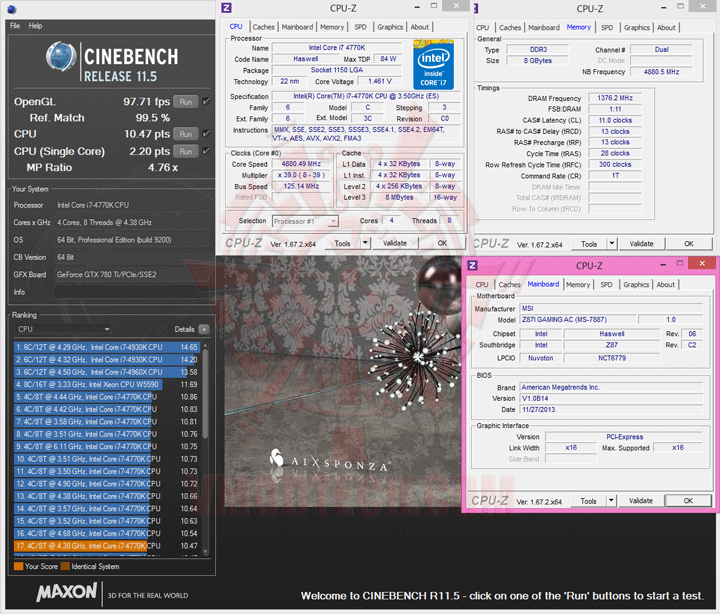

CINEBENCH R11.5

c115 MSI Z87I GAMING AC Mini ITX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 MSI Z87I GAMING AC Mini ITX Motherboard Review

Memory Bandwidth ก็แรงสวดยวดเลยครับ

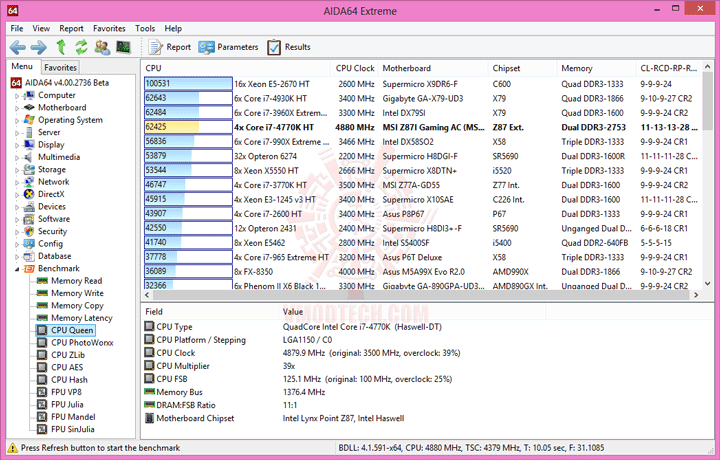

CPU Queen

e2 MSI Z87I GAMING AC Mini ITX Motherboard Review

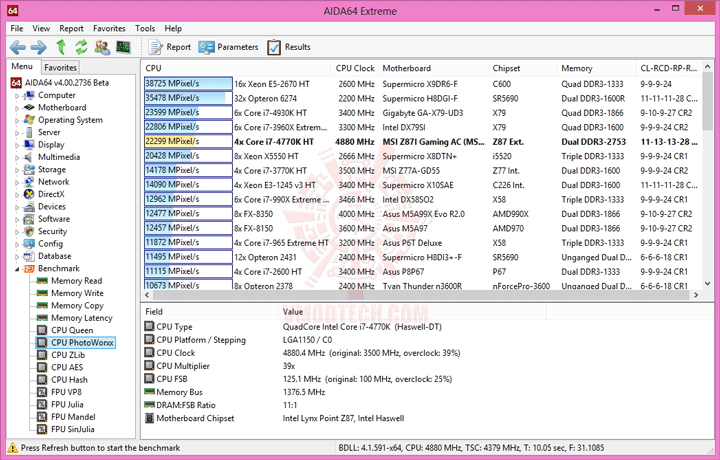

CPU PhotoWorxx

e3 MSI Z87I GAMING AC Mini ITX Motherboard Review

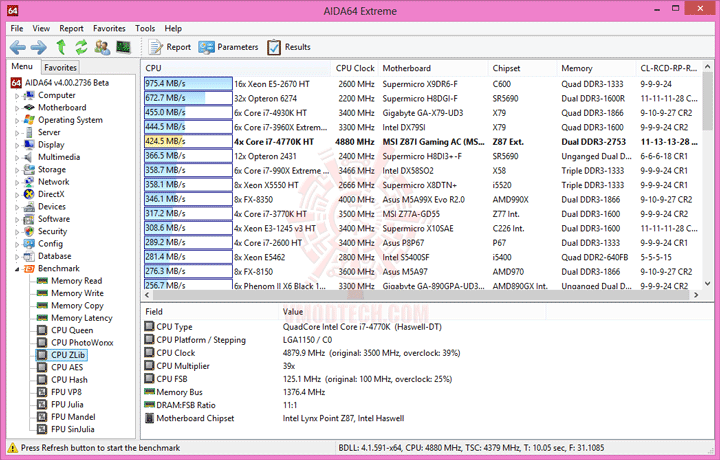

CPU ZLib

e4 MSI Z87I GAMING AC Mini ITX Motherboard Review

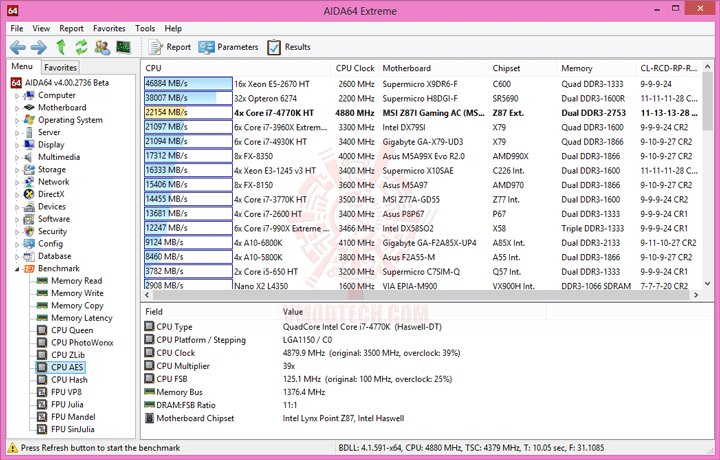

CPU AES

e5 MSI Z87I GAMING AC Mini ITX Motherboard Review

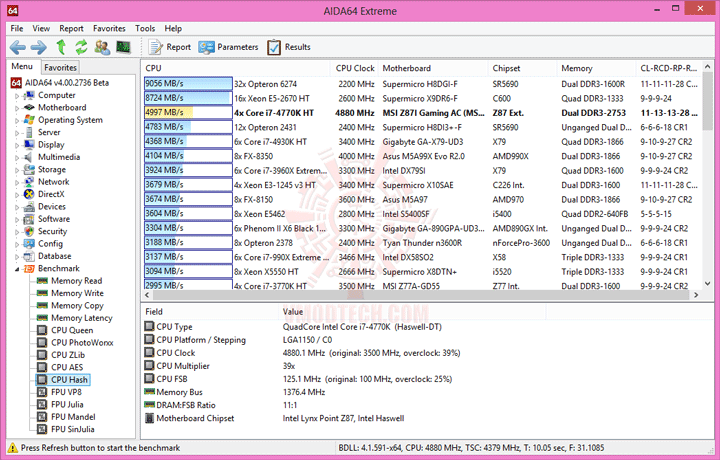

CPU Hash

e6 MSI Z87I GAMING AC Mini ITX Motherboard Review

FPU VP8

e7 MSI Z87I GAMING AC Mini ITX Motherboard Review

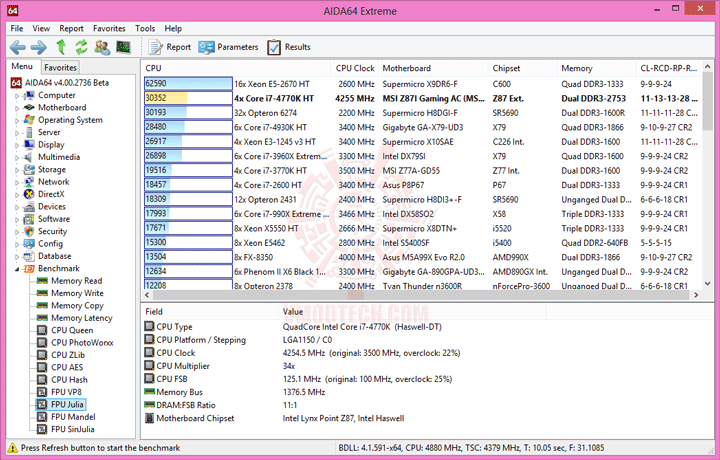

FPU Julia

e8 MSI Z87I GAMING AC Mini ITX Motherboard Review

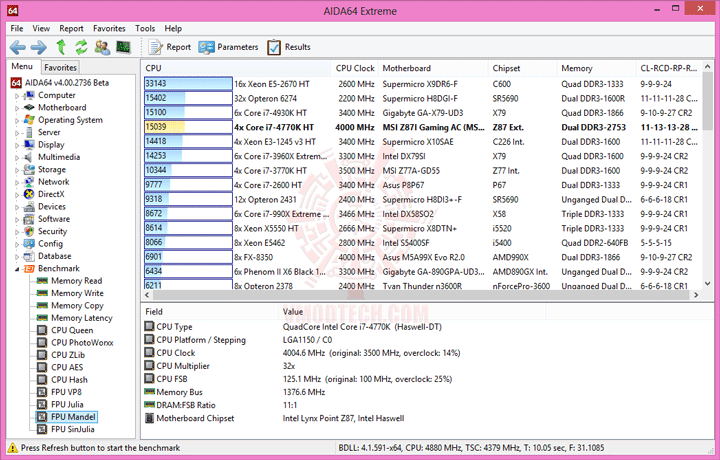

FPU Mandel

e9 MSI Z87I GAMING AC Mini ITX Motherboard Review

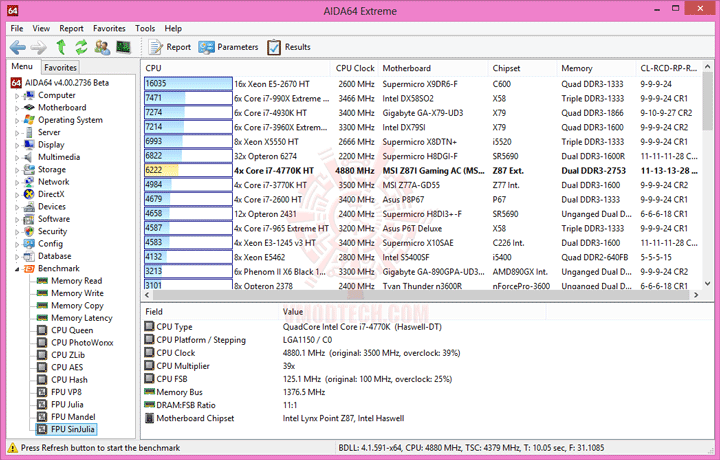

FPU SinJulia

e10 MSI Z87I GAMING AC Mini ITX Motherboard Review

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

————————————————–

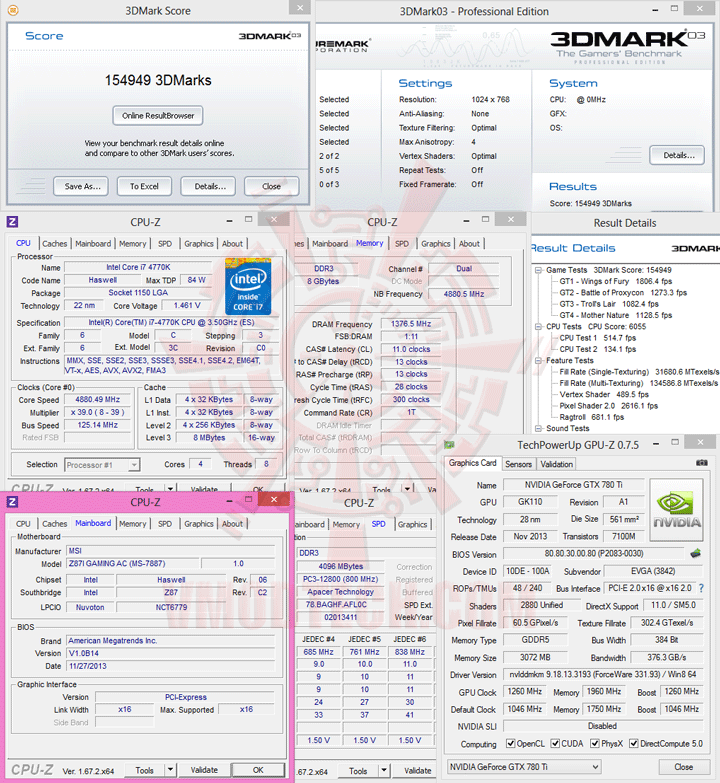

3DMark 03

03 MSI Z87I GAMING AC Mini ITX Motherboard Review

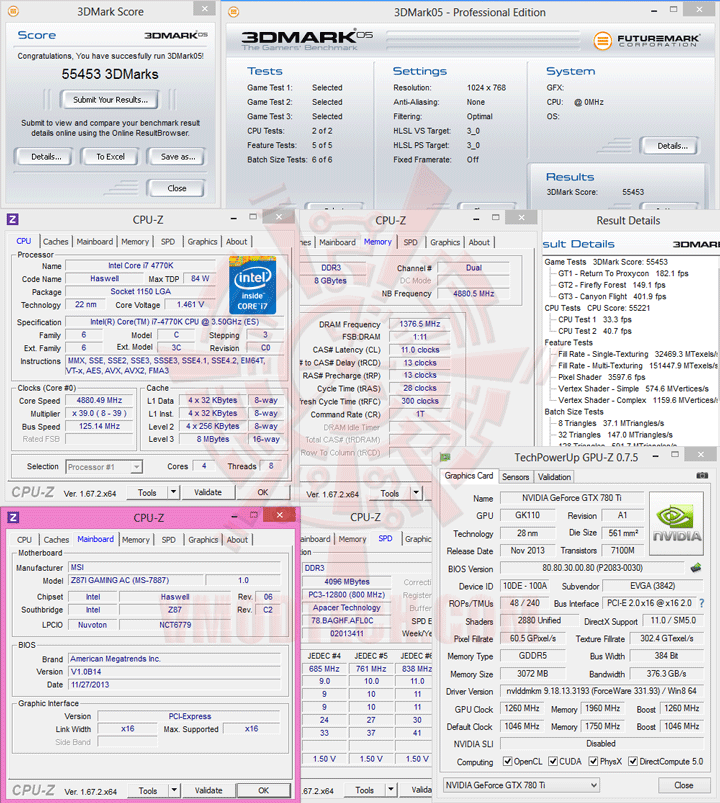

3DMark 05

05 MSI Z87I GAMING AC Mini ITX Motherboard Review

3DMark 06

06 MSI Z87I GAMING AC Mini ITX Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

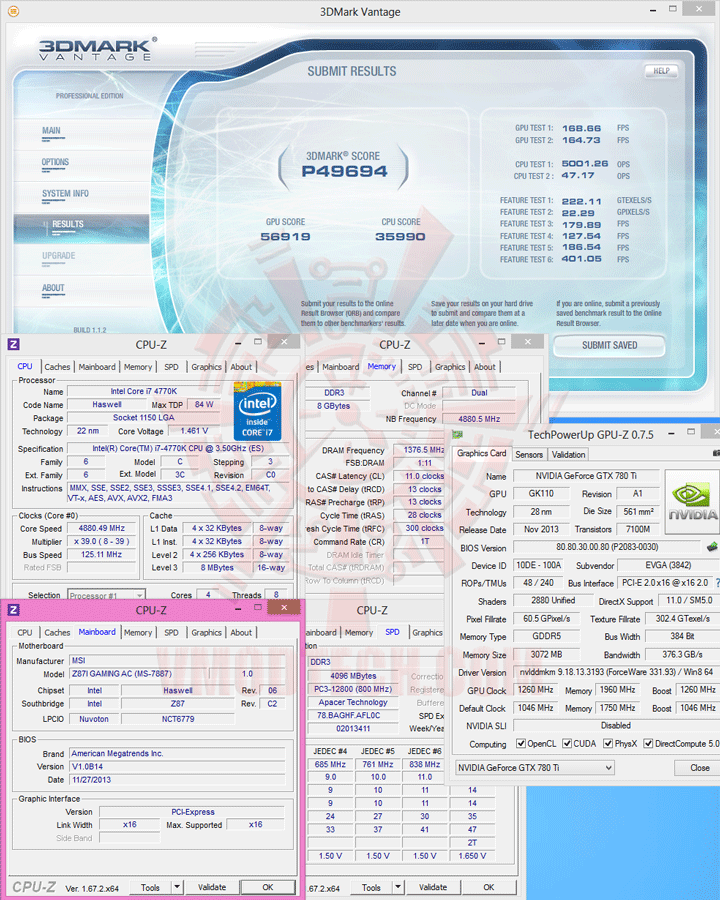

3DMark Vantage

07 MSI Z87I GAMING AC Mini ITX Motherboard Review

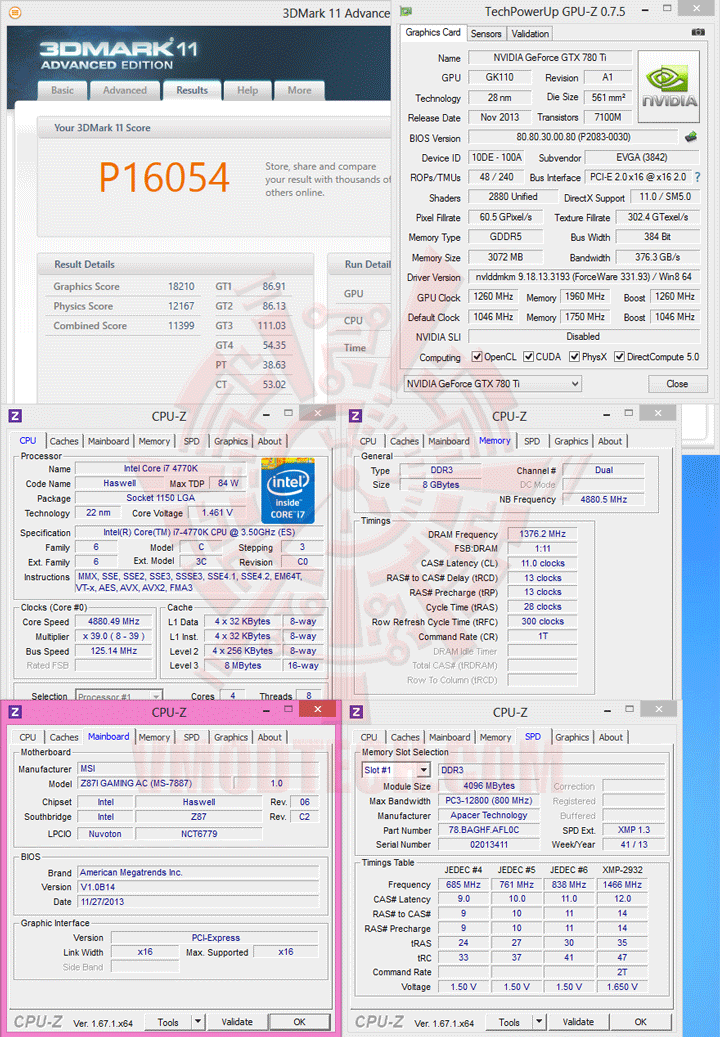

3DMark 11

11 MSI Z87I GAMING AC Mini ITX Motherboard Review

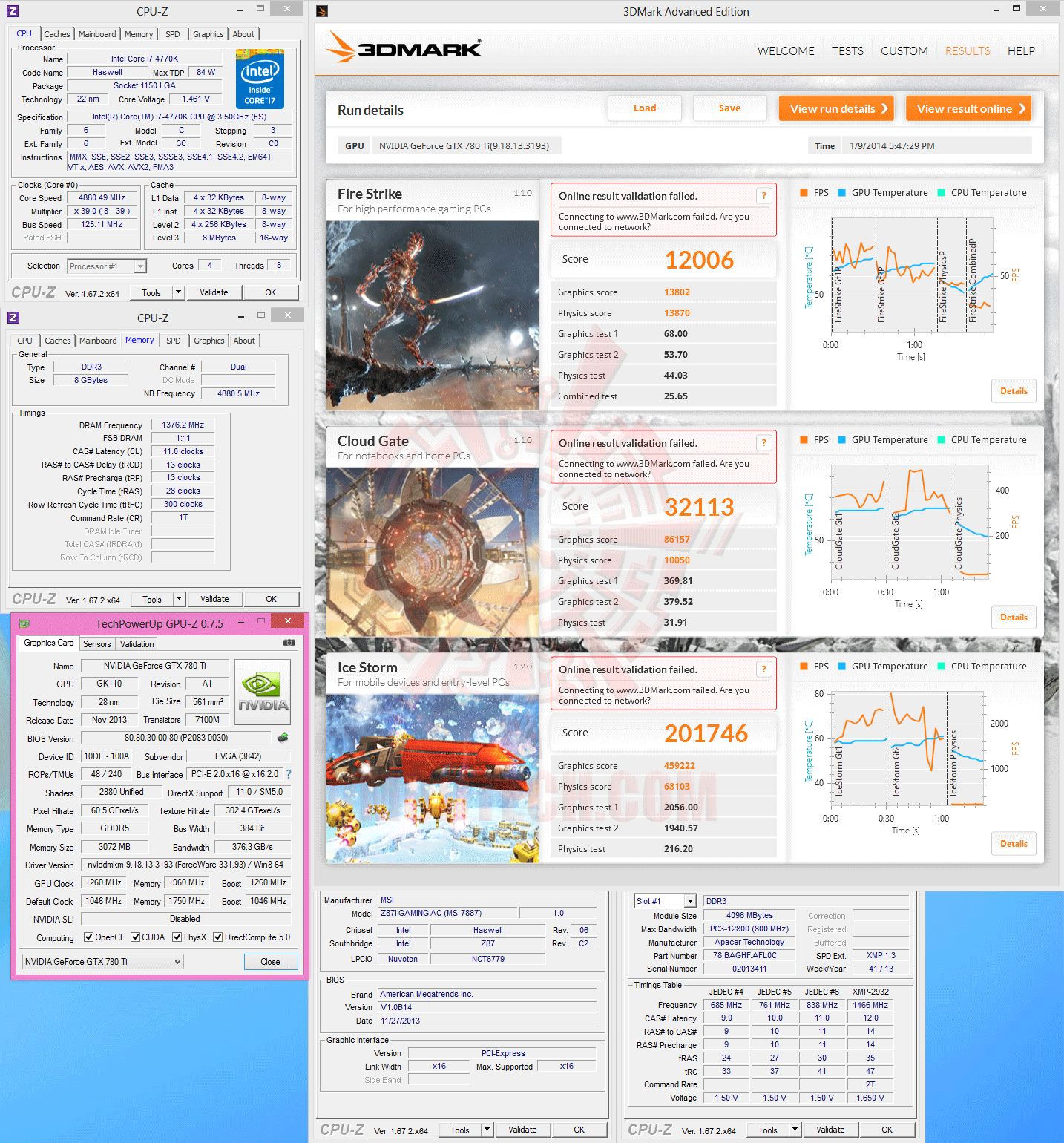

3DMark

13 MSI Z87I GAMING AC Mini ITX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ ZOTAC NVIDIA GeForce GTX 780 Ti 3 GB GDDR5

AquaMark 3 HWBOT Edition

15 MSI Z87I GAMING AC Mini ITX Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set MSI Z87I GAMING AC Mini ITX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 MSI Z87I GAMING AC Mini ITX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 67.1 FPS

Crysis 3

crysis3 ss MSI Z87I GAMING AC Mini ITX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 MSI Z87I GAMING AC Mini ITX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 MSI Z87I GAMING AC Mini ITX Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 7603 MSI Z87I GAMING AC Mini ITX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด MSI Z87I GAMING AC ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีขนาดเล็กจิ๋ว Mini-ITX และยังต้องความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่สุดยอด โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.88 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันเล็กจิ๋วทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good MSI Z87I GAMING AC Mini ITX Motherboard Reviewvmod award value good MSI Z87I GAMING AC Mini ITX Motherboard Reviewvmod award innovation good MSI Z87I GAMING AC Mini ITX Motherboard Review

.

ขอขอบคุณ

MSI
