MSI Z87M GAMING Micro-ATX Motherboard Review

/ บทความโดย: Venom-Crusher , 02/01/2014 00:13, 28,204 views / view in EnglishEN
«»
Share

msi z87m gaming MSI Z87M GAMING Micro ATX Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 31 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดที่ใช้ชิปเซตรุ่นท็อปอย่าง Intel® Z87 Express Chipset ที่มีขนาดเล็กกระทัดรัดแบบ Micro-ATX แต่เต็มเปี่ยมด้วย Features เทพๆสำหรับเหล่า Gamer และยังมีความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่ดีเยี่ยม ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง MSI ที่มากันในรุ่นที่ชื่อว่า MSI Z87M GAMING นะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 MSI Z87M GAMING Micro ATX Motherboard Review

Specifications

s2 MSI Z87M GAMING Micro ATX Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ MSI Z87M GAMING

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

MSI Z87M GAMING Appearance

Package & Bundle

dsc 5020 MSI Z87M GAMING Micro ATX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำแดงคาดขาวดุดันดีครับ

dsc 5025 MSI Z87M GAMING Micro ATX Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบ Features เทพๆน่าสนใจสำหรับ Gamer ทั้งนั้น ไม่ว่าจะเป็นชิปแลนเทพ ชิปซาวน์เทพ ฯลฯ

dsc 5028 MSI Z87M GAMING Micro ATX Motherboard Review

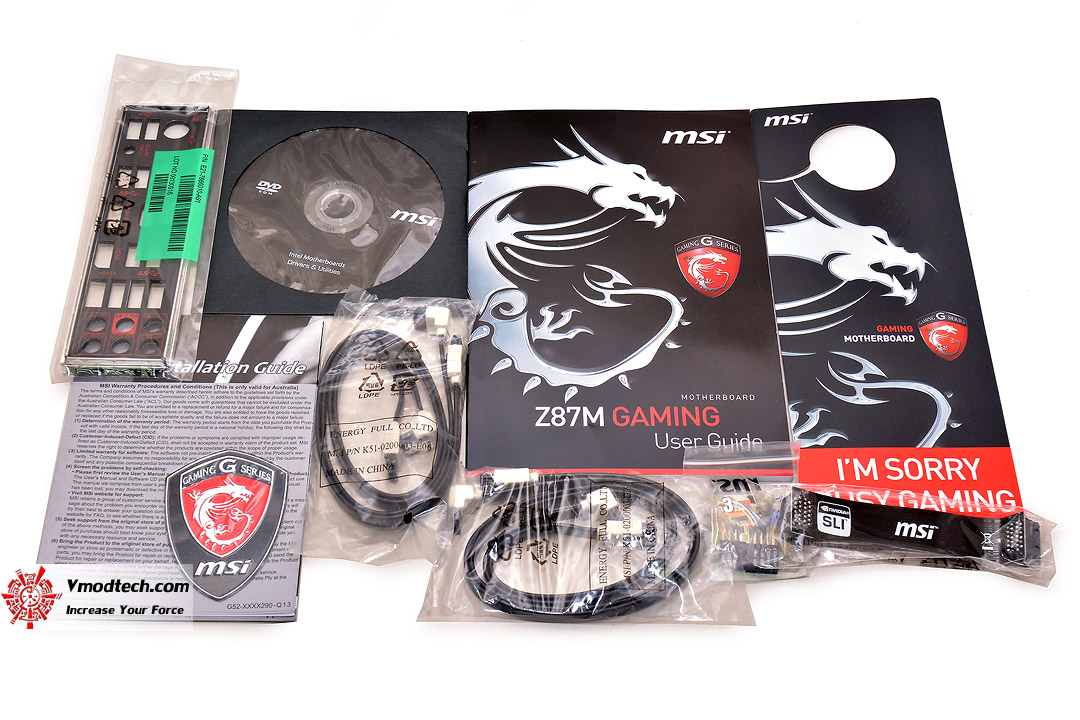

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ จัดเต็มจริงๆ

Motherboard Appearance

dsc 5032 MSI Z87M GAMING Micro ATX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมสีดำแดงดุดันนะครับ

dsc 5059 MSI Z87M GAMING Micro ATX Motherboard Review

ด้านหลังของมาเธอร์บอร์ดรุ่นนี้ครับ

dsc 5035 MSI Z87M GAMING Micro ATX Motherboard Review

ภาคจ่ายไฟ 8 เฟสเต็ม พร้อมซิงค์ระบายความร้อนภาคจ่ายไฟครีบมังกรแดงอันงดงาม

dsc 5037 MSI Z87M GAMING Micro ATX Motherboard Review

dsc 5038 MSI Z87M GAMING Micro ATX Motherboard Review

dsc 5040 MSI Z87M GAMING Micro ATX Motherboard Review

สุดหล่อทุกมุมมองจริงๆครับ

dsc 5045 MSI Z87M GAMING Micro ATX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ ตามด้วยปุ่ม Power , Reset , OC GENIE และไฟบอกสถานะการบูตเครื่อง จัดเต็มสำหรับนักโอเวอร์คล็อคจริงๆครับ

dsc 5046 MSI Z87M GAMING Micro ATX Motherboard Review

หน้าตาซิงค์ชิปเซต Z87 มังกรแดงอันงดงามพร้อมไฟ LED ตรงโลโก้ MSI อันงดงาม ตามด้วยช่อง SATA3 6.0GB/s 6 ช่องทางจัดเต็ม

dsc 5051 MSI Z87M GAMING Micro ATX Motherboard Review

PCI-E 3.0/2.0 X16 Slot 2 ช่องทางครับ SLI & CrossFire กันได้แบบ 2 Ways 2 Cards หรือ 4 Ways การ์ด GPU คู่ 2 Cards ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทาง จัดเต็มกันอีก

dsc 5049 MSI Z87M GAMING Micro ATX Motherboard Review

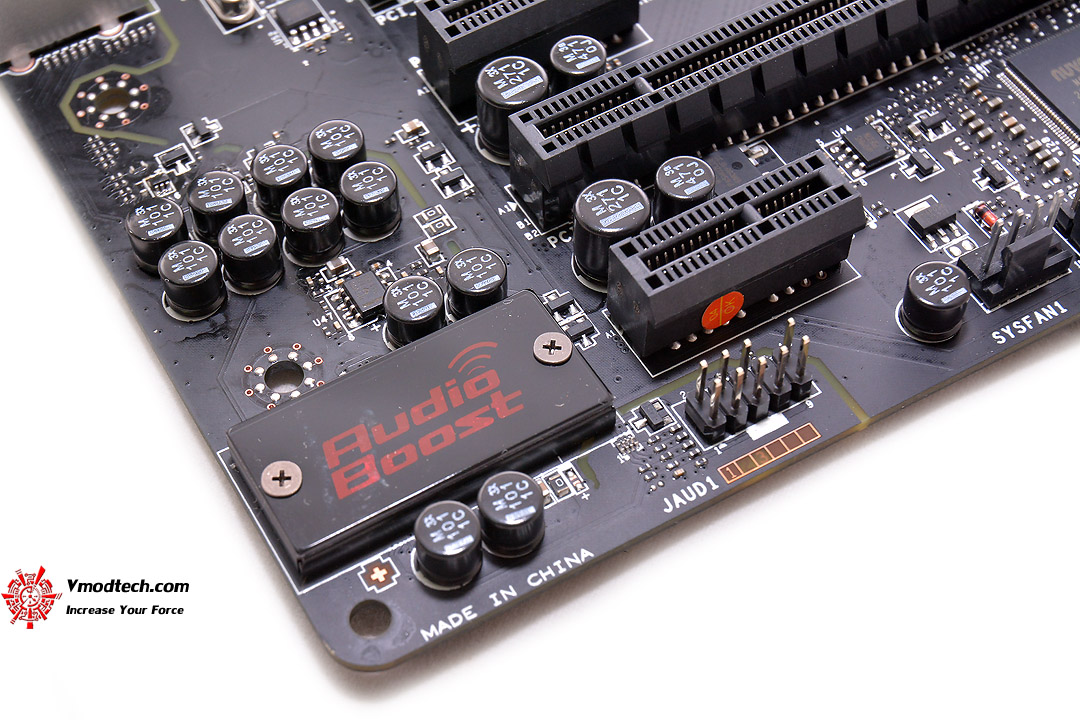

ชิปเสียง Audio Boost จาก Creative Sound Blaster Cinema ของดีแถมมาให้แบบฟรีๆครับ

dsc 5054 MSI Z87M GAMING Micro ATX Motherboard Review

Back Panel ด้านหลังก็โดดเด่นด้วยช่อง LAN Killer E2200 ที่เหลือก็ครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..MSI Z87M GAMING
.Memory ..Apacer Thunderbird DDR3-2933 8 GB kits
.Graphic Card ..PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,185/6,700 MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 5444 MSI Z87M GAMING Micro ATX Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.9 GHz Bclk 100 MHz

NB Freq. 4,800 MHz DDR3 2,933 MHz 12-14-14-35-1T

va MSI Z87M GAMING Micro ATX Motherboard Review

Validation link >>Click<<

c1 MSI Z87M GAMING Micro ATX Motherboard Review

4.9 GHz กันเลยครับงานนี้ สุดยอดดด

c2 MSI Z87M GAMING Micro ATX Motherboard Review

c3 MSI Z87M GAMING Micro ATX Motherboard Review

c4 MSI Z87M GAMING Micro ATX Motherboard Review

c5 MSI Z87M GAMING Micro ATX Motherboard Review

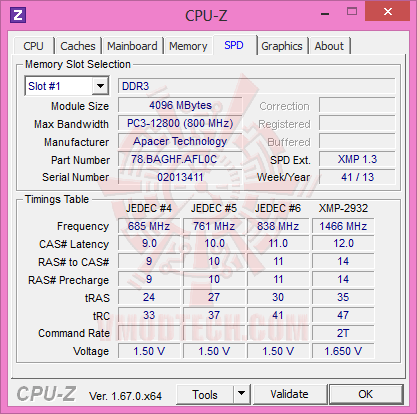

Apacer Thunderbird DDR3-2933 8 GB kits กันบ้างครับงานนี้ แรงกันตามธรรมชาติแรมเทพ

c6 MSI Z87M GAMING Micro ATX Motherboard Review

c7 MSI Z87M GAMING Micro ATX Motherboard Review

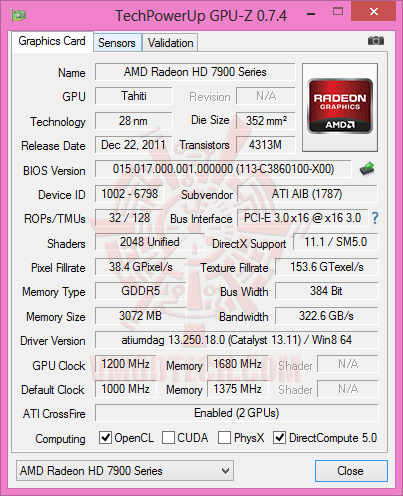

PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,200/6,720 MHz กันต่อครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 MSI Z87M GAMING Micro ATX Motherboard Review

ed2 MSI Z87M GAMING Micro ATX Motherboard Review

ed3 MSI Z87M GAMING Micro ATX Motherboard Review

ed4 MSI Z87M GAMING Micro ATX Motherboard Review

ed5 MSI Z87M GAMING Micro ATX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 MSI Z87M GAMING Micro ATX Motherboard Review

hpi 2 MSI Z87M GAMING Micro ATX Motherboard Review

(Click ScreenShot to Enlarge)

แรงสุดขีดกันเลยครับงานนี้

————————————————–

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v MSI Z87M GAMING Micro ATX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 MSI Z87M GAMING Micro ATX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.1 FPS

CINEBENCH R9.5

c95 MSI Z87M GAMING Micro ATX Motherboard Review

CINEBENCH R10

c10 MSI Z87M GAMING Micro ATX Motherboard Review

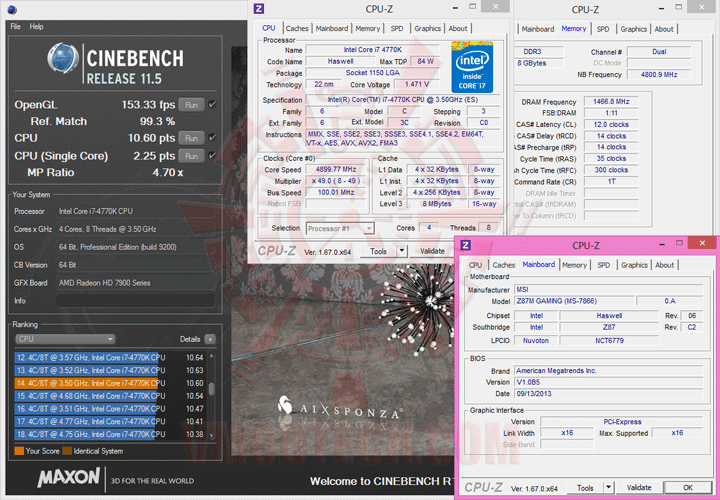

CINEBENCH R11.5

c115 MSI Z87M GAMING Micro ATX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 MSI Z87M GAMING Micro ATX Motherboard Review

Memory Bandwidth ก็แรงสวดยวดเลยครับ

CPU Queen

e2 MSI Z87M GAMING Micro ATX Motherboard Review

CPU PhotoWorxx

e3 MSI Z87M GAMING Micro ATX Motherboard Review

CPU ZLib

e4 MSI Z87M GAMING Micro ATX Motherboard Review

CPU AES

e5 MSI Z87M GAMING Micro ATX Motherboard Review

CPU Hash

e6 MSI Z87M GAMING Micro ATX Motherboard Review

FPU VP8

e7 MSI Z87M GAMING Micro ATX Motherboard Review

FPU Julia

e8 MSI Z87M GAMING Micro ATX Motherboard Review

FPU Mandel

e9 MSI Z87M GAMING Micro ATX Motherboard Review

FPU SinJulia

e10 MSI Z87M GAMING Micro ATX Motherboard Review

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

————————————————–

3DMark 05

05 MSI Z87M GAMING Micro ATX Motherboard Review

3DMark 06

06 MSI Z87M GAMING Micro ATX Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

3DMark Vantage

07 MSI Z87M GAMING Micro ATX Motherboard Review

3DMark 11

11 MSI Z87M GAMING Micro ATX Motherboard Review

3DMark

13 MSI Z87M GAMING Micro ATX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor HD 7990 Devil 13 6GB GDDR5

AquaMark 3 HWBOT Edition

15 MSI Z87M GAMING Micro ATX Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set MSI Z87M GAMING Micro ATX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 MSI Z87M GAMING Micro ATX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 72.8 FPS

Crysis 3

crysis3 ss MSI Z87M GAMING Micro ATX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 MSI Z87M GAMING Micro ATX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 MSI Z87M GAMING Micro ATX Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 5032 MSI Z87M GAMING Micro ATX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด MSI Z87M GAMING ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีขนาดเล็กกระทัดรัดแบบ Micro-ATX แต่เต็มเปี่ยมด้วย Features เทพ สำหรับเหล่า Gamer และยังต้องความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่ดีเยี่ยม โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.9 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันดำแดงเล็กจิ๋วกันทุกมุมมอง ราคาก็แสนเร้าใจเพียงแค่ 5,XXX บาทเท่านั้น ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good MSI Z87M GAMING Micro ATX Motherboard Reviewvmod award value good MSI Z87M GAMING Micro ATX Motherboard Reviewvmod award innovation good MSI Z87M GAMING Micro ATX Motherboard Review

.

ขอขอบคุณ

MSI
