MSI Z97 GAMING 5 Motherboard Review

/ บทความโดย: Nongkoo OverclockTeam , 26/05/2014 23:59, 34,362 views / view in EnglishEN
«»
Share

.

MSI Z97 GAMING 5 Appearance

dsc 0182 MSI Z97 GAMING 5 Motherboard Review

มากันในกล่องสีดำมีรูปมังกรสีแดงพร้อมโลโก้ MSI Z97 GAMING 5 พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 GAMING 5

dsc 0195 MSI Z97 GAMING 5 Motherboard Review

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

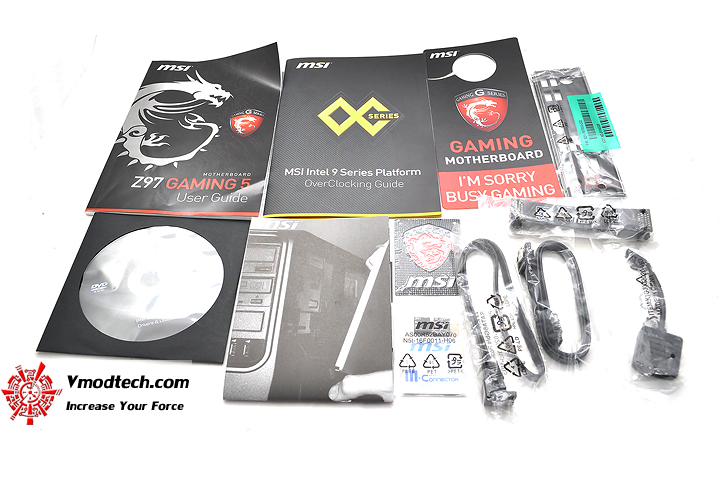

dsc 0178 MSI Z97 GAMING 5 Motherboard Review

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 6เส้น ฝาหลัง  สาย SLI

dsc 0014 MSI Z97 GAMING 5 Motherboard Review

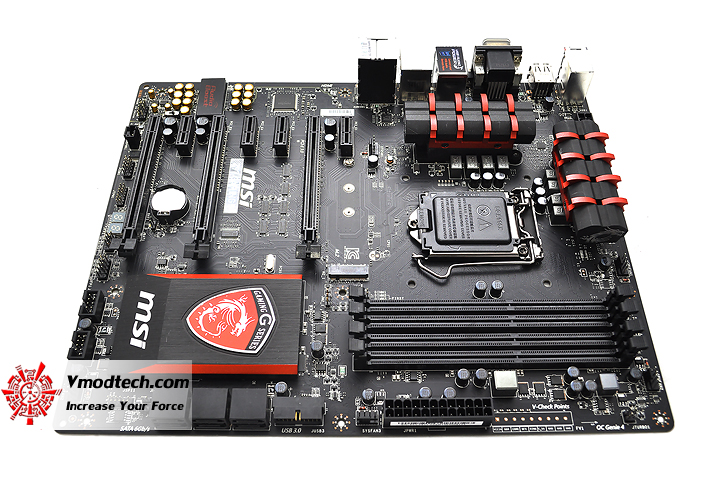

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆ

dsc 0020 MSI Z97 GAMING 5 Motherboard Review

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ Gaming Series

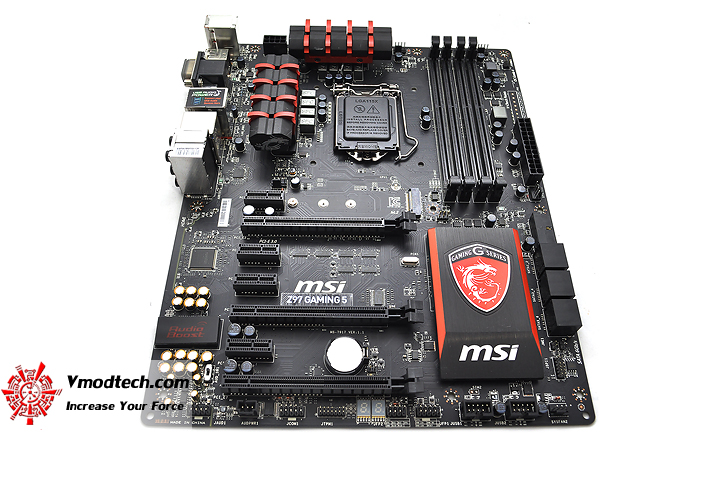

dsc 0141 MSI Z97 GAMING 5 Motherboard Review

ขนาด 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

dsc 0055 MSI Z97 GAMING 5 Motherboard Review

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150

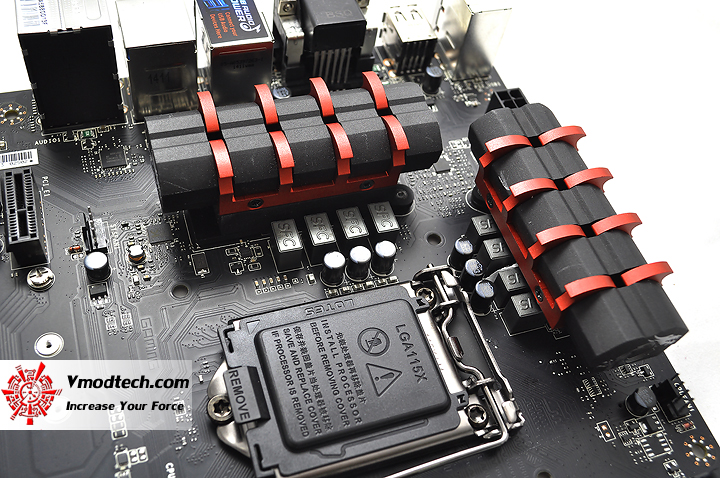

dsc 0043 MSI Z97 GAMING 5 Motherboard Review

เฟสไฟให้กันมา 8เฟส Super Ferrite Choke ครับ

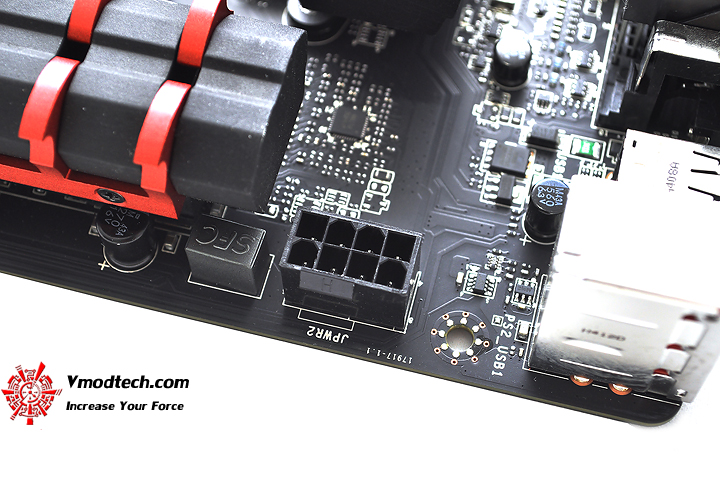

dsc 0164 MSI Z97 GAMING 5 Motherboard Review

ชุดต่อไฟเลี้ยงเฟสไฟ 8พิน

dsc 0028 MSI Z97 GAMING 5 Motherboard Review

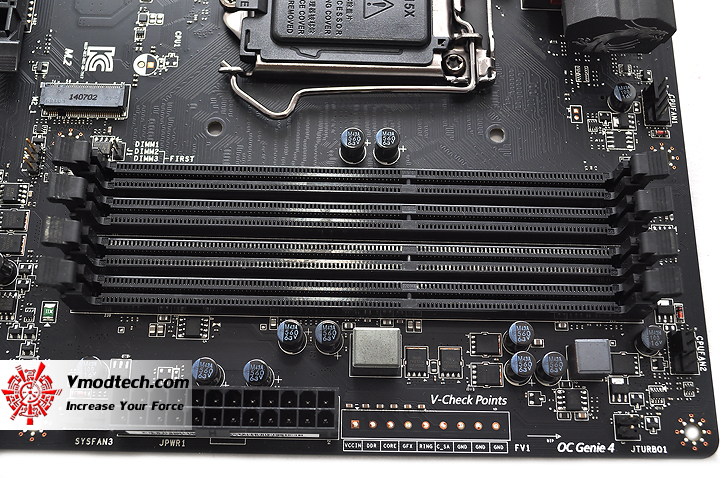

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz DRAM, 32GB Max, Supports Intel® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

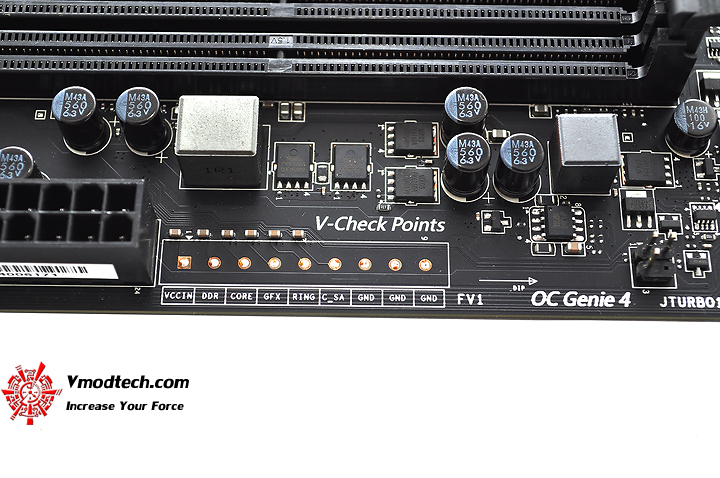

dsc 0069 MSI Z97 GAMING 5 Motherboard Review

มี V-Check Points  เอาไว้เช็คสถานะการทำงานของระบบไฟต่างๆครับในกรณีเล่นแบบเอ๊กตรีม

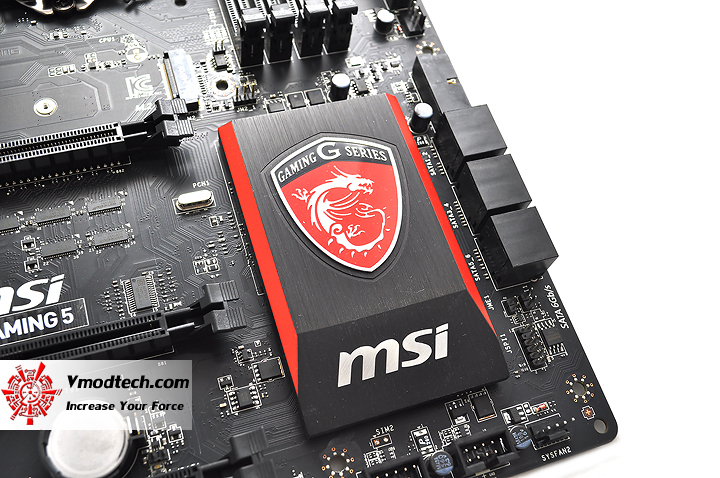

dsc 0102 MSI Z97 GAMING 5 Motherboard Review

ชิบเซ็ต Intel® Z97

dsc 0063 MSI Z97 GAMING 5 Motherboard Review

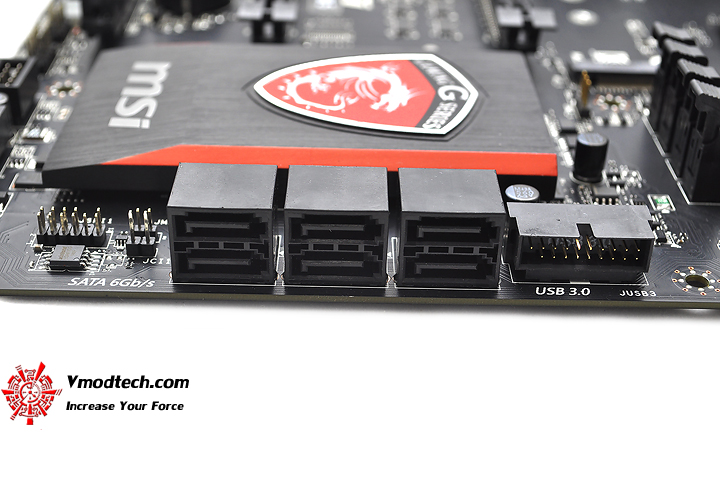

ช่องเสียบ SATA3 ให้กันมา 6x SATA 6Gb/s ports (SATA1~6) , 1x M.2 port

dsc 0119 MSI Z97 GAMING 5 Motherboard Review


สล๊อตเชื่อม ต่ออุปกรณ์มี  3 x PCIe 3.0 x16 slots, (support x16, x8/x8, x8/x4/x4 modes) , 4 x PCIe 2.0 x1 slots ให้กันมาเยอะพอใช้ได้ครับ

ให้มาเยอะสมกับเป็นเมนบอร์ดตัวใหญ่ครับ

dsc 0106 MSI Z97 GAMING 5 Motherboard Review

มี Debug Code ดูสถานะการทำงาน

dsc 0134 MSI Z97 GAMING 5 Motherboard Review

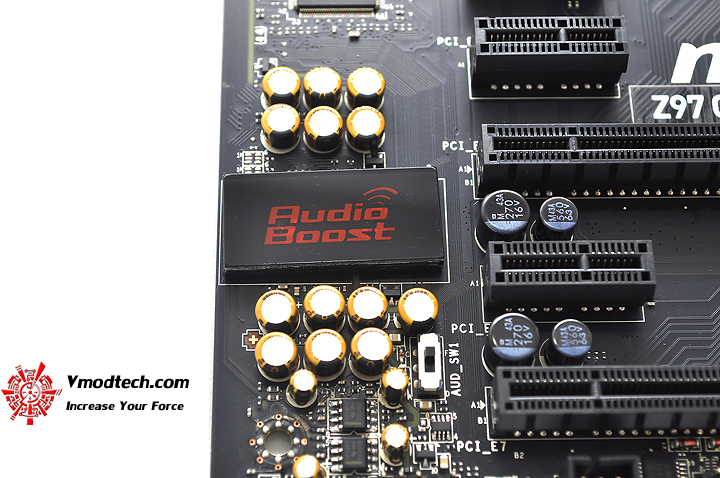

Audio Boost2  มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับเหมาะกับเกมส์เมอร์แน่นอน

dsc 0171 MSI Z97 GAMING 5 Motherboard Review

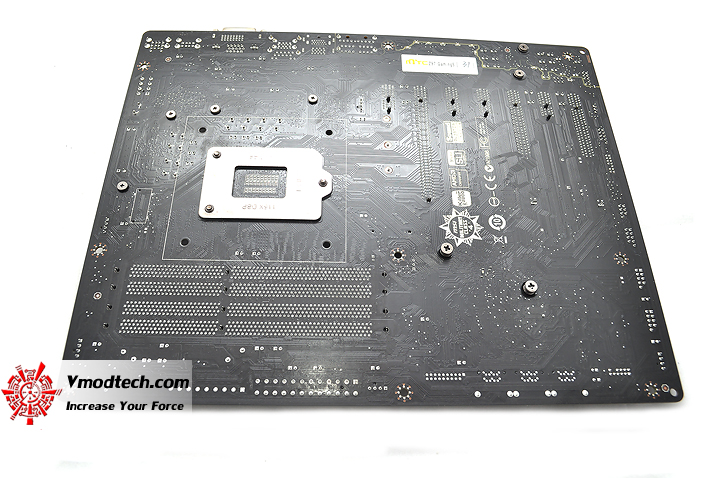

PCB ด้านหลังสีดำล้วน

dsc 0144 MSI Z97 GAMING 5 Motherboard Review

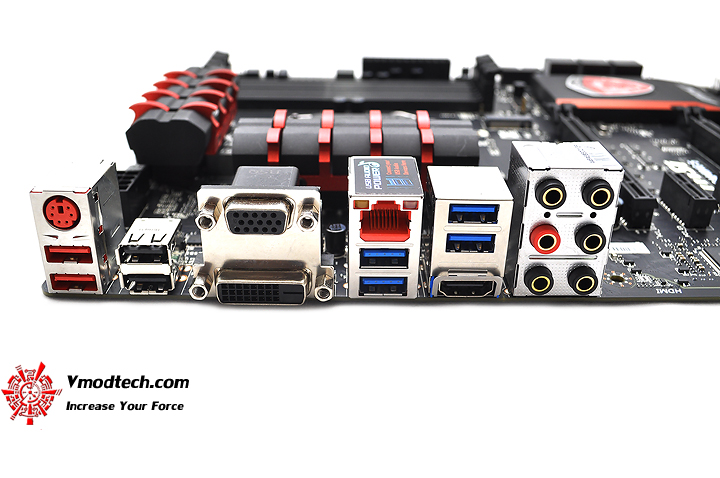

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse combo port , 1 x LAN (RJ45) port , 4 x USB 2.0 ports , 4 x USB 3.0 ports , 1 x VGA connector , 1 x DVI-D connector , 6 x OFC audio jacks , 1 x HDMI port

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
