MSI Z97 GAMING 5 Motherboard Review

/ บทความโดย: Nongkoo OverclockTeam , 26/05/2014 23:59, 34,362 views / view in EnglishEN
«»
Share

msi z97 gaming 5 MSI Z97 GAMING 5 Motherboard Review

สวัสดีครับทุก ท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 16 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวมาเรื่อยๆมาให้ทุกๆท่านได้ชมกันอย่างเต็มอิ่มกันครับ ซึ่งในวันนี้มากันในยี่ห้อ MSI ในชื่อรุ่น MSI Z97 GAMING 5 ที่เป็นเมนบอร์ดในซีรี่ย์ Gaming ของทาง MSI ที่บรรดาคอเกมส์มอร์หลายๆท่านคุ้นเคยกันดีกับการออกแบบที่สวยงามและมีฟีเจอร์เด่นๆอย่าง Killer™ E2200 ที่เอาใจเกมส์เมอร์ในการเล่นเกมส์ออนไลน์ให้มีความลื่นไหล ลดอาการแลค สะดุด ซึ่งถือได้ว่าเป็นเมนบอร์ดสำหรับเกมส์เมอร์ตัวจริงและยังมีอีกหลายลูกเล่นให้ท่านได้ชมในเมนบอร์ด MSI Z97 GAMING 5 เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

spec MSI Z97 GAMING 5 Motherboard Review

spec2 MSI Z97 GAMING 5 Motherboard Review

spec3 MSI Z97 GAMING 5 Motherboard Review

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

MSI Z97 GAMING 5 Appearance

dsc 0182 MSI Z97 GAMING 5 Motherboard Review

มากันในกล่องสีดำมีรูปมังกรสีแดงพร้อมโลโก้ MSI Z97 GAMING 5 พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 GAMING 5

dsc 0195 MSI Z97 GAMING 5 Motherboard Review

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0178 MSI Z97 GAMING 5 Motherboard Review

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 6เส้น ฝาหลัง  สาย SLI

dsc 0014 MSI Z97 GAMING 5 Motherboard Review

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆ

dsc 0020 MSI Z97 GAMING 5 Motherboard Review

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ Gaming Series

dsc 0141 MSI Z97 GAMING 5 Motherboard Review

ขนาด 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

dsc 0055 MSI Z97 GAMING 5 Motherboard Review

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150

dsc 0043 MSI Z97 GAMING 5 Motherboard Review

เฟสไฟให้กันมา 8เฟส Super Ferrite Choke ครับ

dsc 0164 MSI Z97 GAMING 5 Motherboard Review

ชุดต่อไฟเลี้ยงเฟสไฟ 8พิน

dsc 0028 MSI Z97 GAMING 5 Motherboard Review

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz DRAM, 32GB Max, Supports Intel® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

dsc 0069 MSI Z97 GAMING 5 Motherboard Review

มี V-Check Points  เอาไว้เช็คสถานะการทำงานของระบบไฟต่างๆครับในกรณีเล่นแบบเอ๊กตรีม

dsc 0102 MSI Z97 GAMING 5 Motherboard Review

ชิบเซ็ต Intel® Z97

dsc 0063 MSI Z97 GAMING 5 Motherboard Review

ช่องเสียบ SATA3 ให้กันมา 6x SATA 6Gb/s ports (SATA1~6) , 1x M.2 port

dsc 0119 MSI Z97 GAMING 5 Motherboard Review


สล๊อตเชื่อม ต่ออุปกรณ์มี  3 x PCIe 3.0 x16 slots, (support x16, x8/x8, x8/x4/x4 modes) , 4 x PCIe 2.0 x1 slots ให้กันมาเยอะพอใช้ได้ครับ

ให้มาเยอะสมกับเป็นเมนบอร์ดตัวใหญ่ครับ

dsc 0106 MSI Z97 GAMING 5 Motherboard Review

มี Debug Code ดูสถานะการทำงาน

dsc 0134 MSI Z97 GAMING 5 Motherboard Review

Audio Boost2  มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับเหมาะกับเกมส์เมอร์แน่นอน

dsc 0171 MSI Z97 GAMING 5 Motherboard Review

PCB ด้านหลังสีดำล้วน

dsc 0144 MSI Z97 GAMING 5 Motherboard Review

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse combo port , 1 x LAN (RJ45) port , 4 x USB 2.0 ports , 4 x USB 3.0 ports , 1 x VGA connector , 1 x DVI-D connector , 6 x OFC audio jacks , 1 x HDMI port

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..INTEL CORE I7 4770K Retail
.Motherboard . MSI Z97 GAMING 5
.Memory ..AVEXIR 3000 CL12-14-14-35 1.65V
.Graphic Card . AMD R9 290 CROSSFIRE 2GPU
.Harddisk ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail จากอินเทลครับผม…

dsc 00051 MSI Z97 GAMING 5 Motherboard Review

dsc 00052 MSI Z97 GAMING 5 Motherboard Review

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

CPU-Z

INTEL CORE I7 4770K

cpuid1 711x720 MSI Z97 GAMING 5 Motherboard Review

วันนี้ทดสอบกันที่ความเร็ว 4.6Ghz ไฟเลี้ยงซีพียู Vcore 1.28V NB Frequency 4600 Mhz บัสแรม 2800Mhz CL11-14-13-28-300 1T 1.65V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ

AIDA64

Mainbord

mb1 720x667 MSI Z97 GAMING 5 Motherboard Review

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

Killer™ E2200

เราไปชมระบบ Killer™ E2200 กันครับเมื่อทำการติดตั้งลงไปในวินโดว์ 8.1 นั้นก็จะได้แอพฯใช้งานซึ่งเป็นส่วนหนึ่งของวินโดว์ครับโดยมีเมนูให้เลือกใช้มากมายไม่ว่าจะเป็นระบบทดสอบความเร็วของอินเตอร์เน็ต , การจัดการระบบดาวน์โหลดต่างๆ , ข้อมูลการทำงานของระบบอินเตอร์เน็ต ซึ่งใช้งานง่ายครับไม่ยุ่งยากอะไร เดี๋ยวเราไปชมเมนูต่างๆกันครับ

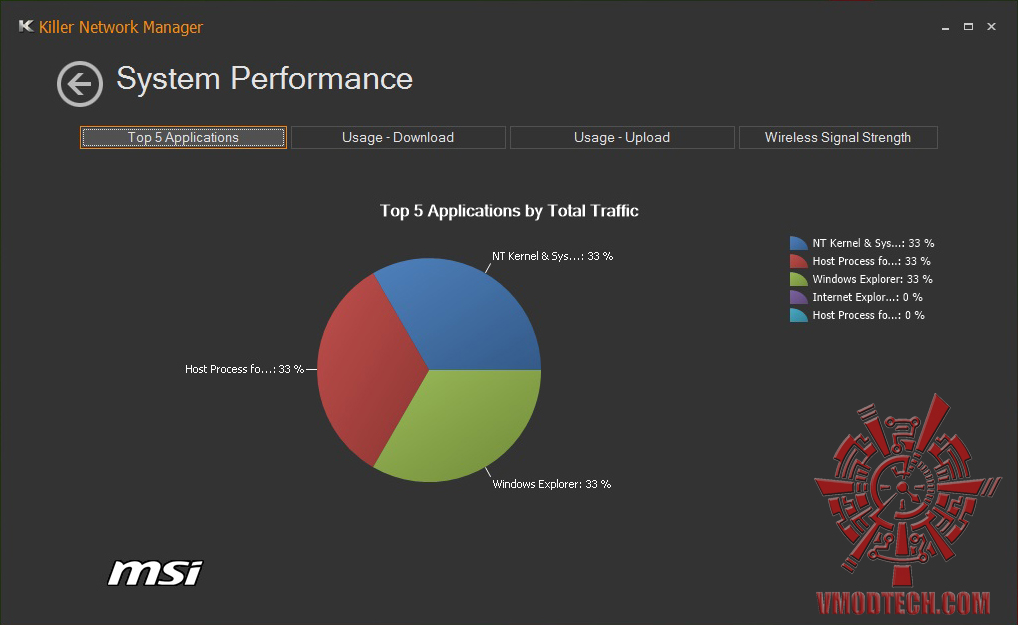

killer1 720x442 MSI Z97 GAMING 5 Motherboard Review

ในหน้าเมนูนี้จะเป็นการแสดงผลของการใช้งานสัญญาณอินเตอร์เน็ตของโปรแกรมต่างๆ

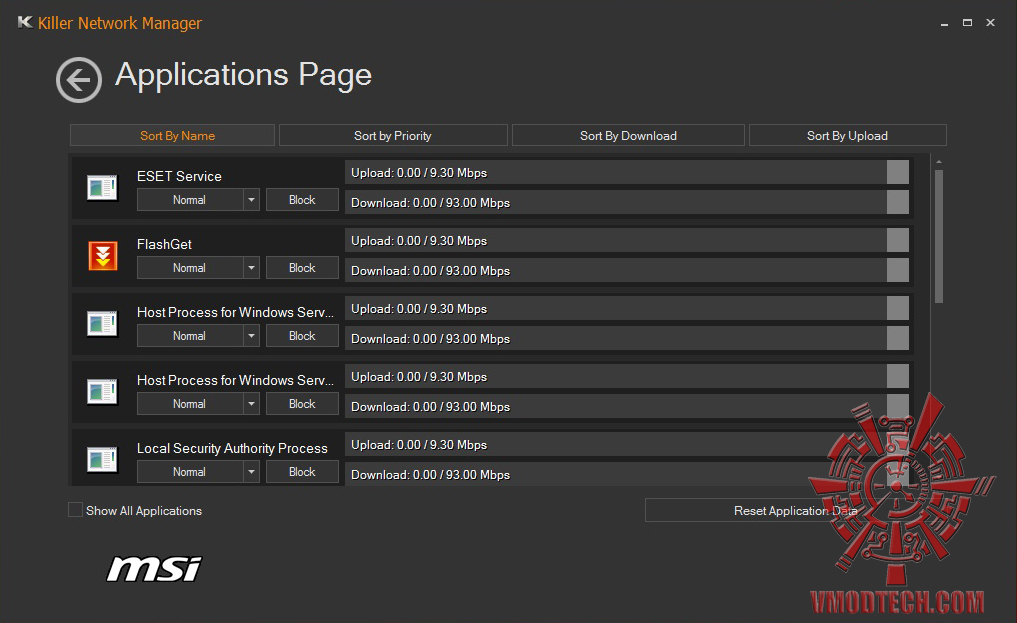

killer2 720x441 MSI Z97 GAMING 5 Motherboard Review

บอกรายละเอียดต่างๆของโปรแกรมถึงความเร็วในการรับส่งข้อมูล รวมไปถึงสามารถจัดการการดาวนืโหลดข้อมูลของแต่ละโปรแกรมได้ครับ

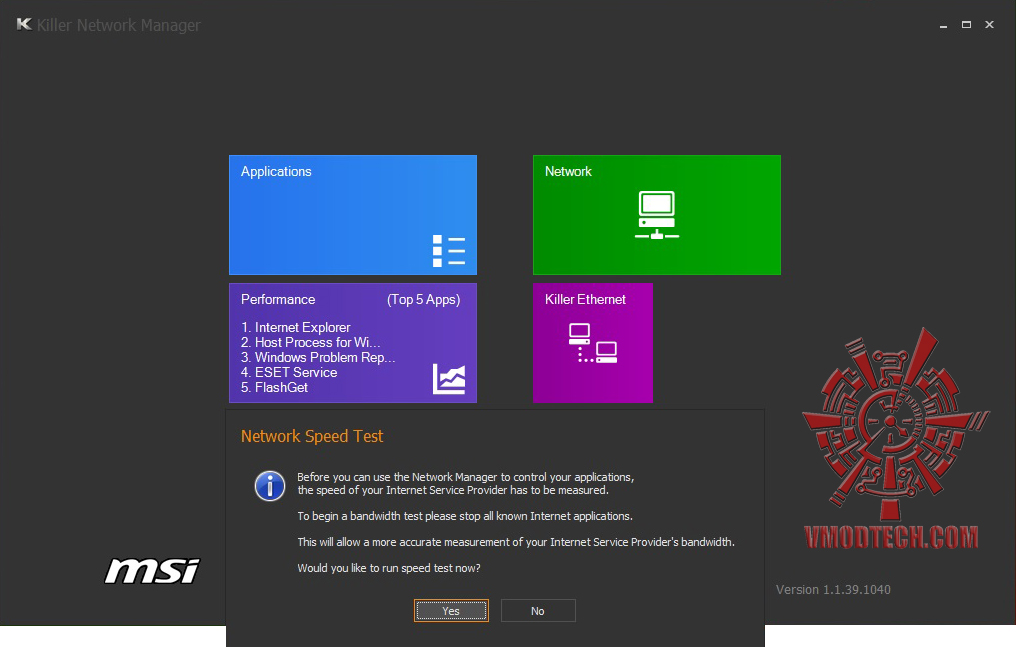

killer5 720x458 MSI Z97 GAMING 5 Motherboard Review

สามารถทดสอบความเร็วของอินเตอร์เน็ตเร็วได้ครับ

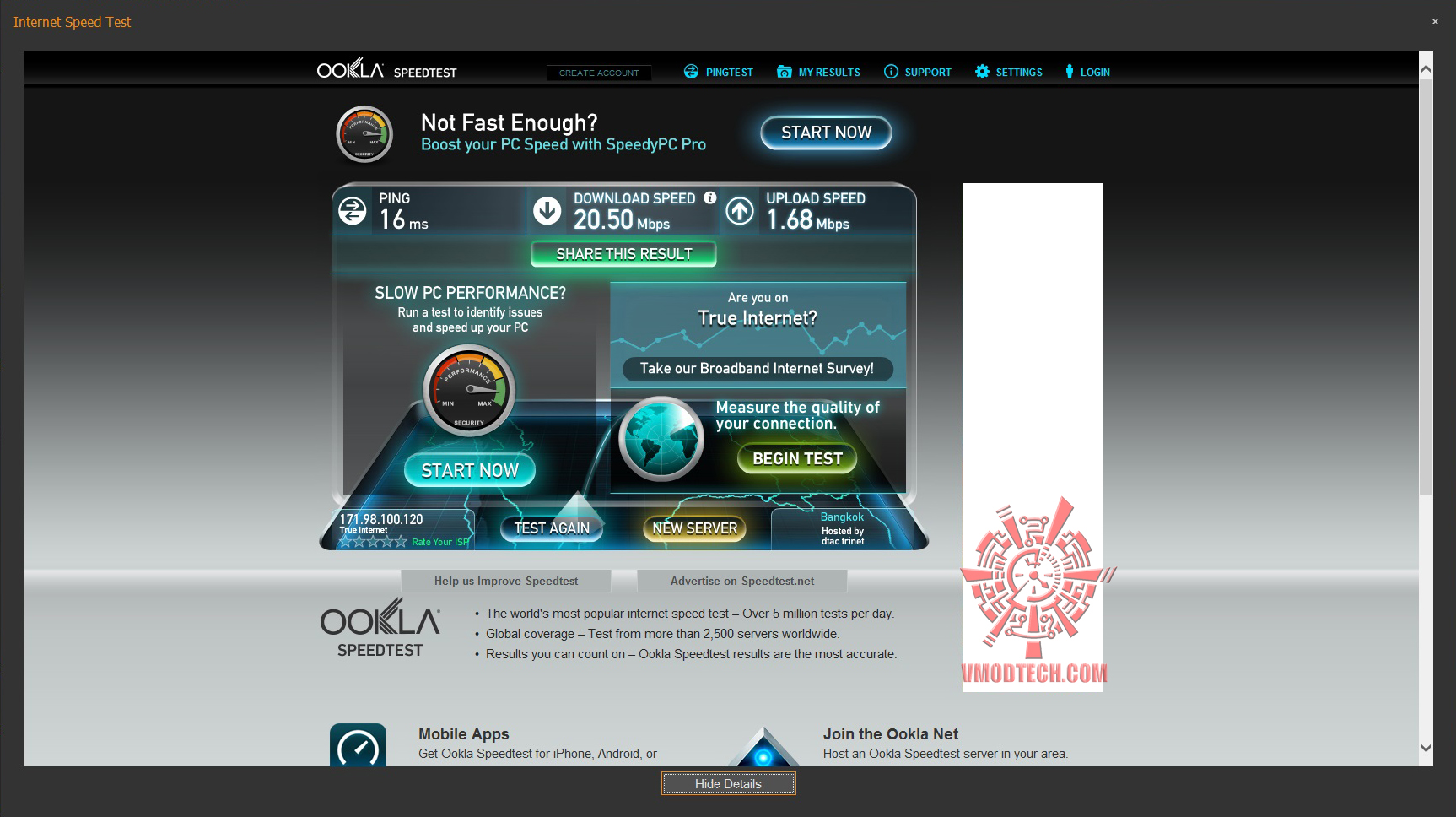

killer3 720x403 MSI Z97 GAMING 5 Motherboard Review

ความเร็วที่ทดสอบต่อกับ ookla Speestest ครับสามารถแสดงผลได้ทันที

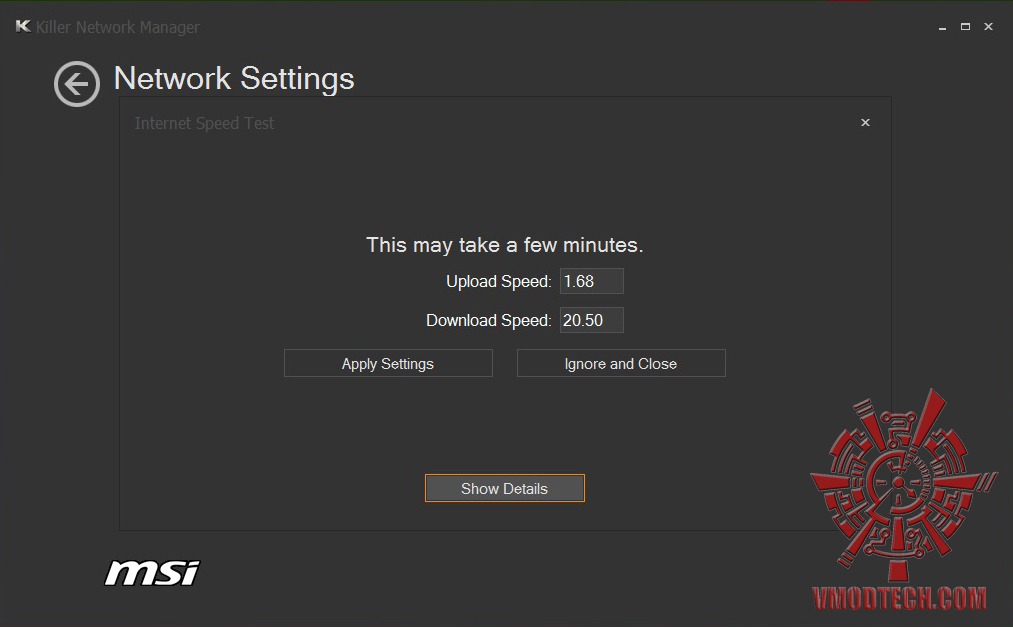

killer4 720x447 MSI Z97 GAMING 5 Motherboard Review

ผลความเร็วอินเตอร์เน็ตที่ได้

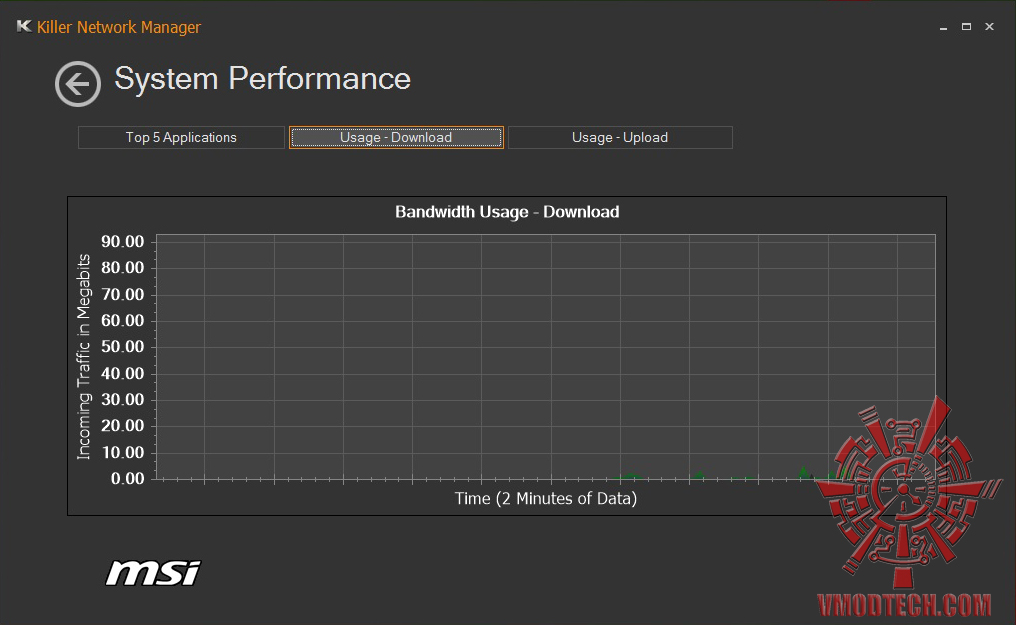

e2200 720x442 MSI Z97 GAMING 5 Motherboard Review

สัญญาณในการดาวน์โหลดข้อมูลแสดงเป็นกราฟรายละเอียด ดูได้ง่ายครับ สามารถเช็คและเก็บข้อมูลได้

เราไปชมรายละเอียดการทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

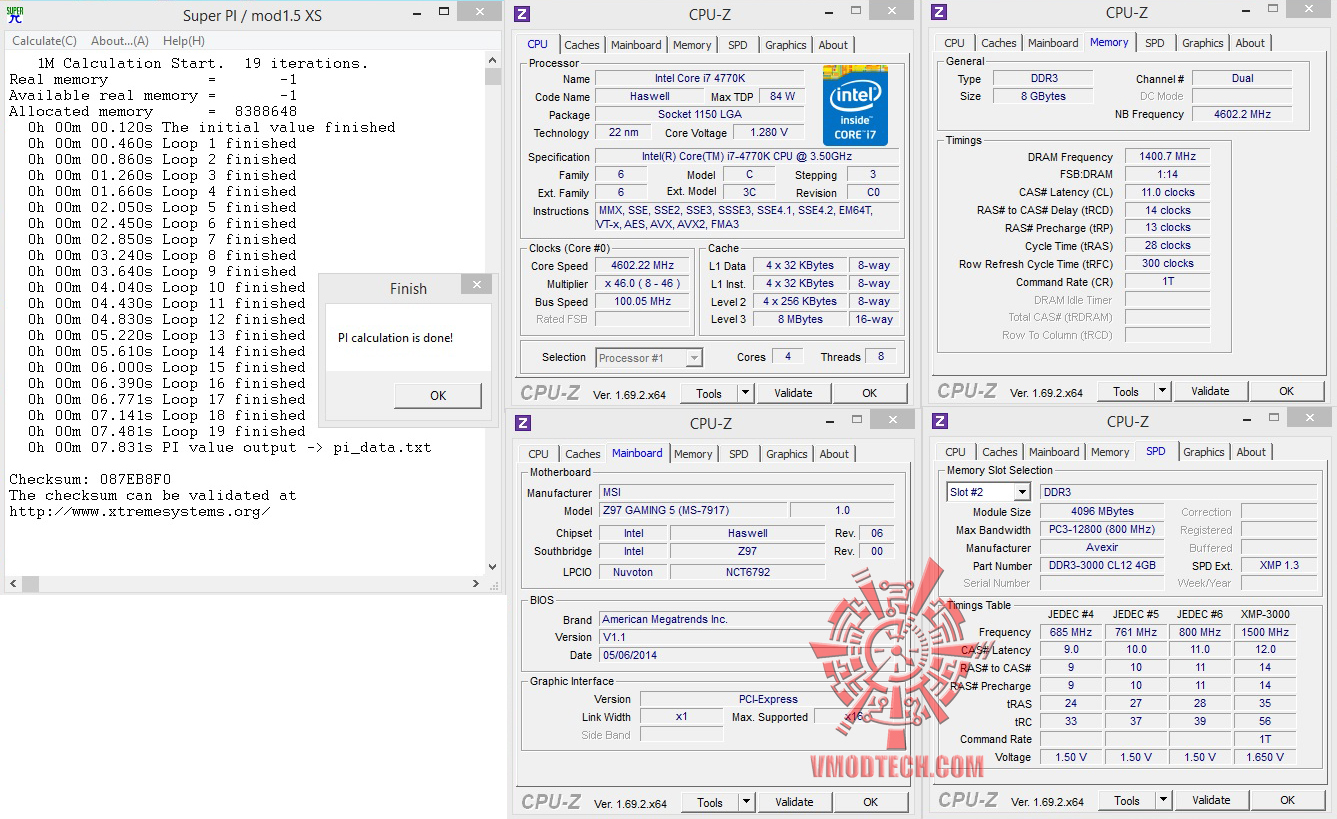

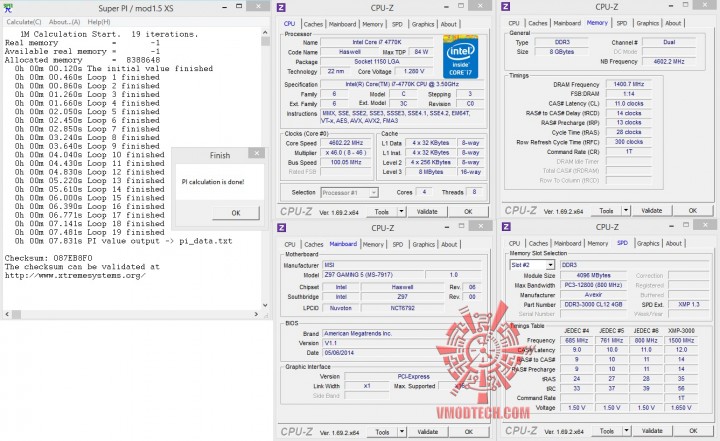

SuperPI 1M 1 Thread

superpi 1mb1 720x441 MSI Z97 GAMING 5 Motherboard Review

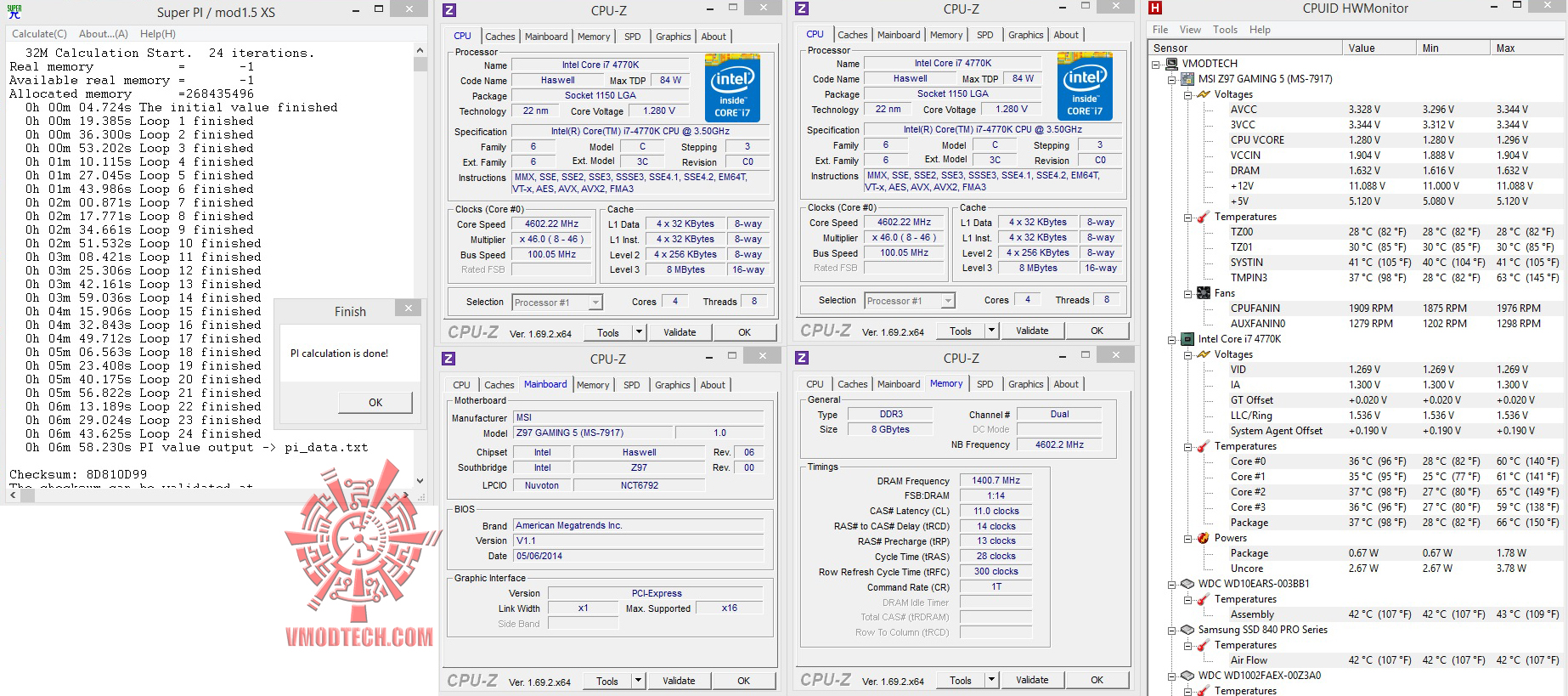

SuperPI 32M 1 Thread

superpi 32mb1 720x319 MSI Z97 GAMING 5 Motherboard Review

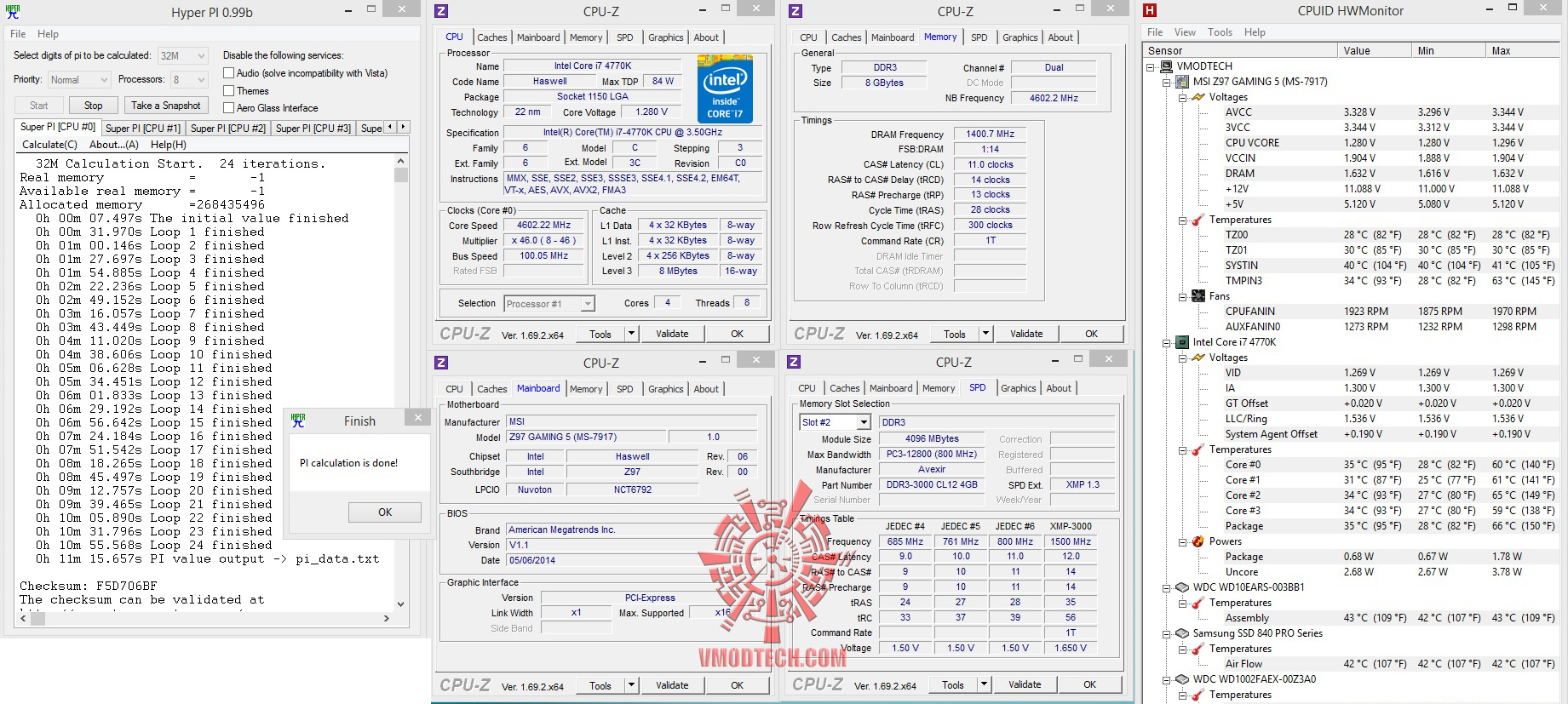

HyperPI 32M 8 Threads

hyperpi321 720x323 MSI Z97 GAMING 5 Motherboard Review

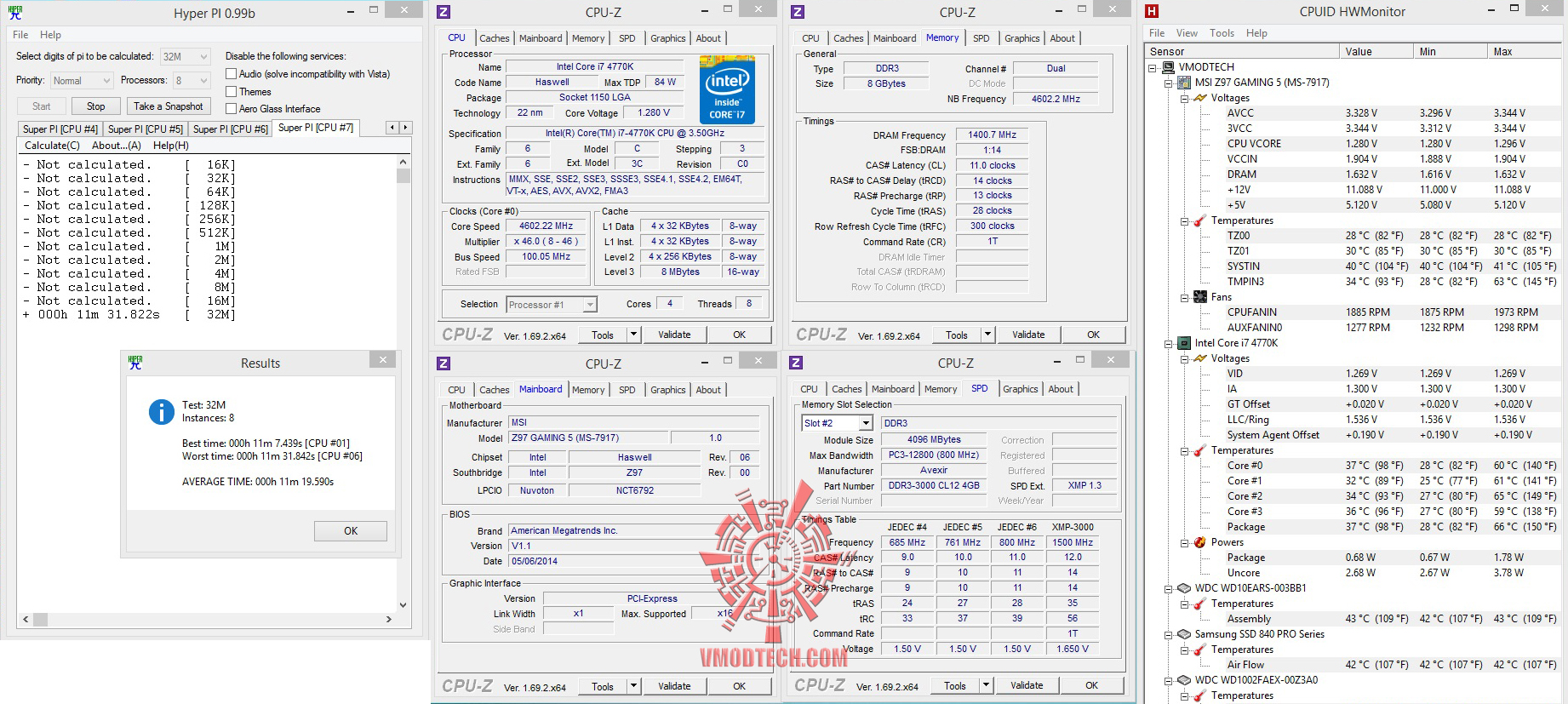

hyperpi32 all1 720x323 MSI Z97 GAMING 5 Motherboard Review

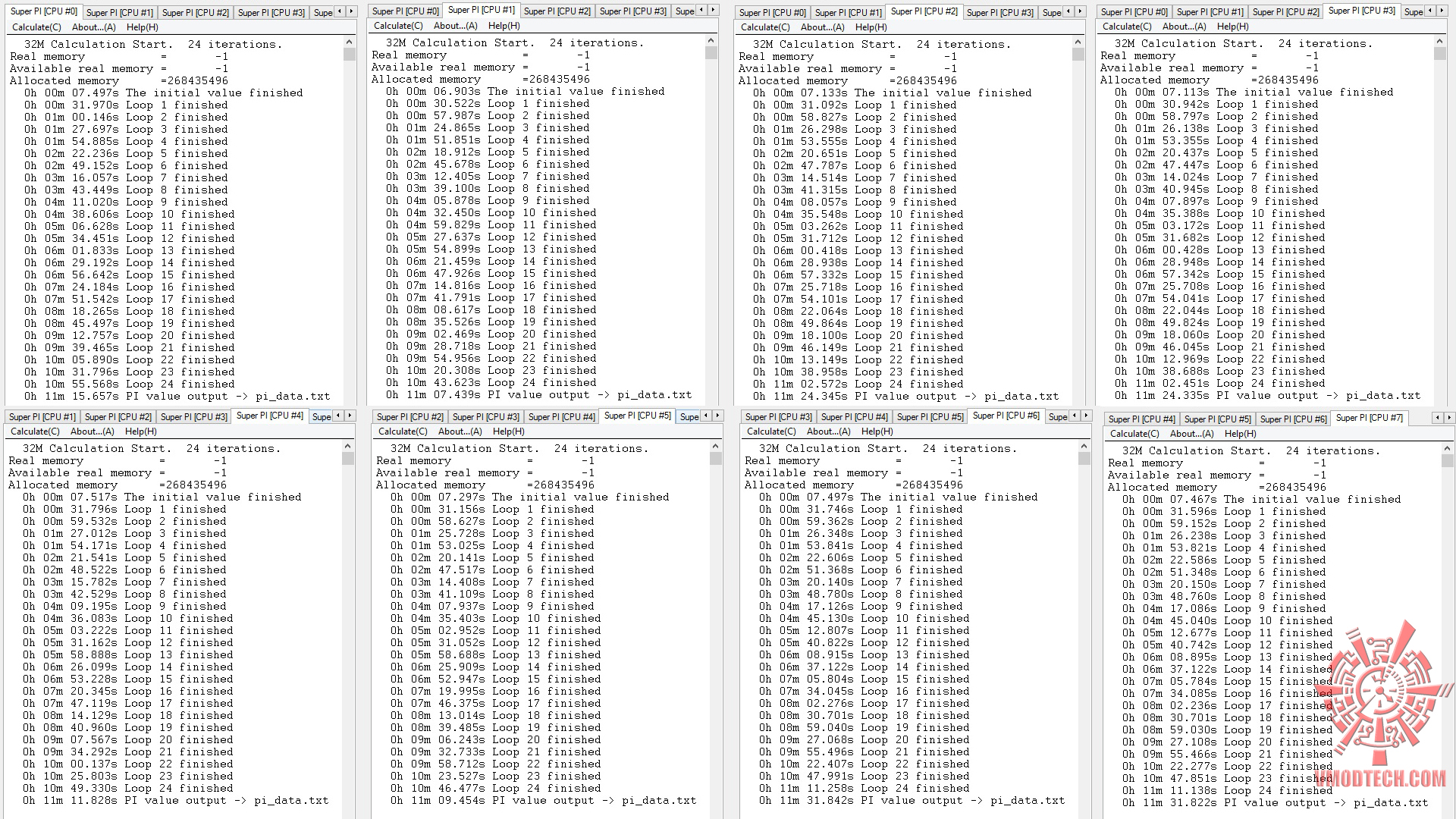

hyperpi32 allcore1 720x405 MSI Z97 GAMING 5 Motherboard Review

สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 7.831วินาที , 32MB จบไป6นาที58 .23วินาที แรงในระดับมาตราฐาน 4.6Ghzครับ โดยถ้ากด Sub Timing แน่นเท่าไหร่เวลาก็ยิ่งดีครับขึ้นอยู่กับประสิทธิภาพแรมเราด้วยว่าจะวิ่งดี ขนาดไหน , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ


————————————————–

AIDA64 Extreme

AIDA64

cpu1 MSI Z97 GAMING 5 Motherboard Review

AIDA64 Cache & Memory Benchmark

mem1 MSI Z97 GAMING 5 Motherboard Review

ค่า Memory Read อยู่ที่ 32593MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 33659MB/s เร็วตามบัสแรมที่วิ่ง 2800Mhz ครับ โดยกด Timing เพิ่มความแรงกันนิดหน่อย

CPU Queen

queen1 720x701 MSI Z97 GAMING 5 Motherboard Review

CPU PhotoWorxx

photo1 720x696 MSI Z97 GAMING 5 Motherboard Review

CPU ZLib

zlib1 720x701 MSI Z97 GAMING 5 Motherboard Review

CPU AES

aes1 720x693 MSI Z97 GAMING 5 Motherboard Review

CPU Hash

hash1 720x704 MSI Z97 GAMING 5 Motherboard Review

FPU VP8

vp81 720x720 MSI Z97 GAMING 5 Motherboard Review

FPU Julia

julia1 720x694 MSI Z97 GAMING 5 Motherboard Review

FPU Mandel


FPU SinJulia

sinjulia1 720x696 MSI Z97 GAMING 5 Motherboard Review

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

all1 720x624 MSI Z97 GAMING 5 Motherboard Review

WINRAR 5.0

winrar1 MSI Z97 GAMING 5 Motherboard Review

X264 FHD

x264 720x428 MSI Z97 GAMING 5 Motherboard Review

x264 1 720x429 MSI Z97 GAMING 5 Motherboard Review

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 30.49FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 37.51 แรงกันจริงๆและ Winrar กดไป 11377KB/s แรงดีเลยทีเดียวครับ

————————————————–

Cinebench 10

cine10 720x641 MSI Z97 GAMING 5 Motherboard Review

Cinebench 11.5

cine11 720x591 MSI Z97 GAMING 5 Motherboard Review

Cinebench 15

cine15 720x595 MSI Z97 GAMING 5 Motherboard Review

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

————————————————–

PCMark 7

pc7 720x482 MSI Z97 GAMING 5 Motherboard Review

3DMark Vantage

vantage 719x502 MSI Z97 GAMING 5 Motherboard Review

3DMark Vantage กดกันไป 50853คะแนน กันไปแล้วครับ แรงแบบทะลุ 50K กันไปแล้ว

3DMark11

11 720x529 MSI Z97 GAMING 5 Motherboard Review

3Dmark11 อยู่ที่ 19686คะแนน แรงแบบทะลุ 19Kกันไปเลยครับ

3DMark

2013 719x575 MSI Z97 GAMING 5 Motherboard Review

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15088คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

————————————————–

Crysis3

crysis 3 33257 wp 720x405 MSI Z97 GAMING 5 Motherboard Review

crysis3 2013 10 31 05 53 27 04 720x405 MSI Z97 GAMING 5 Motherboard Review

crysis3 2013 10 31 05 53 31 79 copy 720x405 MSI Z97 GAMING 5 Motherboard Review

Welcome to the Jungle

crysis3 2013 11 14 11 48 25 26 720x405 MSI Z97 GAMING 5 Motherboard Review

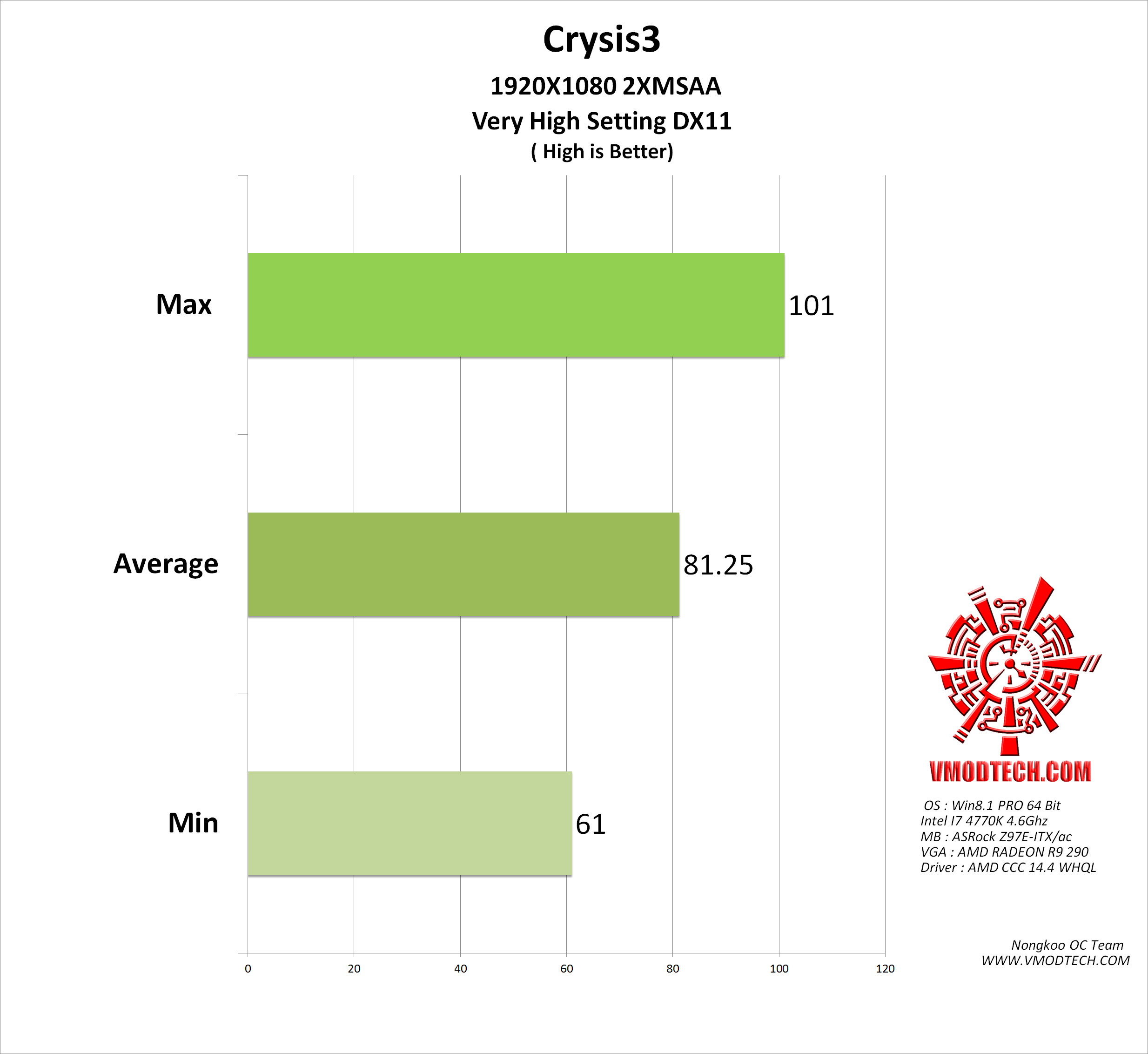

crysis33 720x660 MSI Z97 GAMING 5 Motherboard Review

ไครซิส3 เล่นได้ลื่นๆ 81เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ


————————————————–

Battlefield 4

battlefield4 720x421 MSI Z97 GAMING 5 Motherboard Review

bf4 2013 11 12 17 46 07 60 720x405 MSI Z97 GAMING 5 Motherboard Review

bf4 2013 11 01 22 49 11 14 720x405 MSI Z97 GAMING 5 Motherboard Review

bf4 2013 10 30 19 29 28 18 720x405 MSI Z97 GAMING 5 Motherboard Review

bf4 720x660 MSI Z97 GAMING 5 Motherboard Review

BF4 เล่นกันแบบลื่นๆเลยครับ 101เฟรมเรต เลยครับ แรงจริงๆ

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ


————————————————–

msi z97 gaming 5 MSI Z97 GAMING 5 Motherboard Review

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z97 GAMING 5 ที่วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4770K โอเวอร์คล๊อกกันที่ความเร็ว 4.6Ghz  Uncore 4600Mhz บัสแรม DRAM 2800Mhz กันแบบเต็มๆที่ไฟ Vcore1.28v ตลอดการทดสอบ ด้วยเมนบอร์ดที่ออกแบบมาสำหรับบรรดาคอเกมส์เมอร์ถือเป็นเมนบอร์ดในรุ่นกลางๆของ MSI Gaming Series ในชิบเซ็ต Z97 ที่มีฟีเจอร์ต่างๆให้ใช้งานมากมายไม่ว่าจะเป็น Killer™ E2200 ที่ช่วยลดอาการแลคช่วยให้การเล่นเกมส์ออนไลน์ลื่นไหล รวมไปถึง M.2 to SATA Express ที่สามารถช่วยให้การรับส่งข้อมูลรวดเร็วขึ้น รวมไปถึงระบบเสียงอย่าง Audio Boost 2 ที่ช่วยให้การรับฟังเสียงนั้นสมจริงเหมาะกับเกมส์เมอร์อย่างแน่นอน โดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 58XXบาทครับกับประสิทธิภาพและฟีเจอ์ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

vmod award performance best MSI Z97 GAMING 5 Motherboard Reviewvmod award innovation best MSI Z97 GAMING 5 Motherboard Review

.
