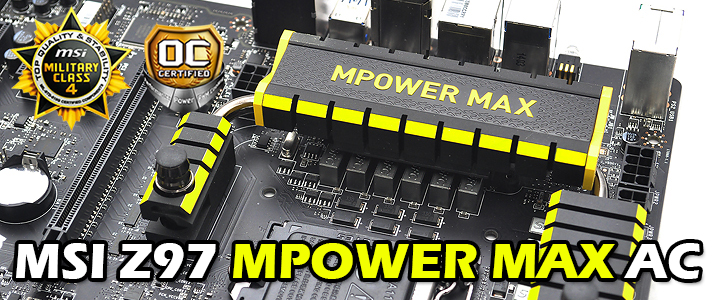

สวัสดีครับทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับใน Intel 9 Series chipset ตัวใหม่ล่าสุดของทางเมนบอร์ดอินเทลกันเลยทีเดียวในชื่อแบบเต็มๆว่า Intel® Z97 Express Chipset ที่ออกมาใหม่รองรับการทำงานซีพียูในตระกูล 4th and 5th Generation Intel® Core™ Processors ในซ็อคเก็ต LGA1150 ซึ่งเมนบอร์ดที่ทำการทดสอบในวันนี้มากันในยี่ห้อ MSI ที่เราคุ้นเคยกันดีครับถึงประสิทธิภาพและความแรง มากันในชื่อรุ่นเต็มๆว่า MSI Z97 MPOWER MAX AC ซึ่งมีฟีเจอร์การทำงานที่เรียกได้ว่าจัดเต็มสำหรับนักโอเวอร์คล๊อกแบบเต็มพิกัดเลยทีเดียวครับไม่ว่าจะเป็นระบบ Military Class 4 มาตรฐานของทาง MSI ที่อัดแน่นด้วยวัสดุเกรดดีเยี่ยมในมาเธอร์บอร์ดรวมไปถึงฟีเจอร์ต่างๆที่ออกแบบมาสำหรับขาโอเวอร์คล๊อกอย่าง OC PCB ที่มีชั้น PCB หนาถึง 8ชั้นทนความชื้นได้เป็นอย่างดีด้วยเส้นใยไฟเบอร์กลาสชั้นเยี่ยมรวมไปถึงการป้องกันไฟฟ้าที่อาจเป็นอันตรายในกรณีที่อัดกันหนักๆ อีกทั้งยังมีระบบจ่ายไฟ DigitALL Power PWM รวมไปถึง Extreme OC Socket Design ที่ออกแบบมารองรับขาโหดที่เล่น Ln2 อีกด้วย สำหรับคนที่รักระบบระบายความร้อนด้วยน้ำ MSI Z97 MPOWER MAX AC ก็จัดเต็มในการระบายความร้อนอย่าง Water Cooling Heatsink ที่มีรูฟิตติ้งระบายความร้อนด้วยน้ำพร้อมใช้งานในการระบายความร้อนเฟสไฟในการใช้งานอีกด้วย ส่วนท่านใดที่ไม่ชำนาญในการโอเวอร์คล๊อกแต่อยากแรงแบบง่ายๆอย่าง OC Genie 4 ที่กดครั้งเดียวก็แรงแบบโอเวอร์คล๊อกกันให้อัตโนมัติหรือว่าอยากแรงแบบเทพฯๆก็สามารถทำได้เช่นกันโดยเข้าไปใช้ระบบ OC Engine ที่สามารถเล่น BCLK สูงๆได้ตั้งแต่ 100 / 125 / 167 MHz กันเลยทีเดียว นี่คือฟีเจอร์คร่าวๆครับสำหรับประสิทธิภาพของเมนบอร์ด MSI Z97 MPOWER MAX AC เดี๋ยวเราไปทำความรู้จักชิบเซ็ต Intel® Z97 Express Chipset กันคร่าวๆกันก่อนครับก่อนที่จะไปชมรายละเอียดในการทดสอบ

Intel® Z97 Express Chipset

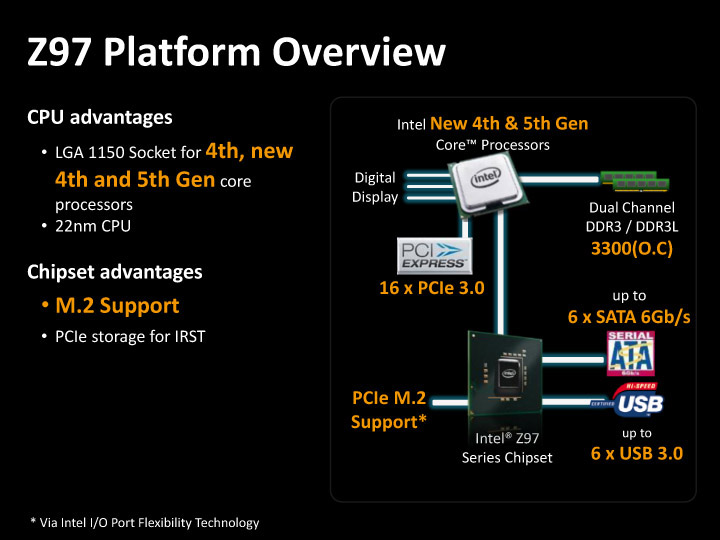

สำหรับ Intel® Z97 Express Chipset นั้นเป็นชิบเซ็ตใหม่ล่าสุดที่ออกมารองรับการทำงานของซีพียูตระกูล 4th and 5th Generation Intel® Core™ Processors ที่มีอยู่ในปัจจุบันอย่าง Gen 4th ในโค๊ดเนม Haswell ที่มีขนาด 22nm ที่เรารู้จักกันดี และในอนาคตอย่างซีพียู Gen 5th ในโค๊ดเนม Boardwell ที่มีขนาด 14nm ที่ตอนนี้ยังไม่ออกมานะครับ แต่ในปัจจุบันที่ซีพียู Intel ตัวใหม่ที่ทำการวางตลาดกันแล้วจะเรียกได้ว่าเป็น Haswell Refresh (Devil’s Canyon) หรือเป็นรุ่น Gen 4th ที่ทำการปรับปรุงเพิ่มเติมใหม่นั่นเองครับ ที่สำคัญใช้งานได้ทั้งเมนบอร์ดในซีรี่ย์ 9 Intel®Z97 และ ซีรี่ย์ 8 Intel® Z87 (โดยในบางรุ่นต้องอัพเดทไบออสก่อน) ซึ่งก็เป็นความคุ้มค่าของสาวกอินเทลอีกแล้วครับ ในส่วนของชิบเซ็ต Z97 รองรับซีพียูอินเทลที่มีอยู่ในปัจจุบันอย่าง Haswell , Haswell Refresh และรวมไปถึงซีพียูที่จะมาในอนาคตอย่าง Intel Boardwell ได้ครับ ส่วนซีพียู Haswell Refresh ที่เริ่มทยอยออกมาให้เห็นกันบ้างแล้วนั้นก็มีกันหลายรุ่นเลยทีเดียวครับยกตัวอย่างคร่าวๆไม่ว่าจะเป็น Core I7 4790 , Core I5 4690 , Core I3 4360 เป็นต้น โดยซ๊อกเก็ตที่รองรับยังคงเป็น LGA 1150 เช่นเดิมครับ โดยถ้าเรามองจากแผนภูมิด้านบนแล้วนั้นสิ่งที่เพิ่มมาใหม่ที่เป็นจุดเด่นสำคัญๆนั้นก็คือระบบ SATA EXPRESS ที่จากเดิมที่เราใช้ SATA3 6Gb/s ตามที่เราใช้งานกันทั่วไป โดย SATA EXPRESS นั้นจะเพิ่มความเร็ว 10Gb/s เลยทีเดียว ซึ่งในเมนบอร์ด Z97 ทั่วๆไปก็จะมีช่องสำหรับเชื่อมต่อเรียกว่า SATA-E (SATA EXPRESS) หรือ M.2 to SATA-E (SATA EXPRESS) ในการเชื่อมต่อระบบ SATA EXPRESS ครับ ถือได้ว่าเป็นการรองรับการทำงานการรับส่งข้อมูลที่ก้าวไปอีกขั้นของชิบเซ็ต Intel® Z97 Express Chipset เลยทีเดียว สำหรับชิบเซ็ตที่ออกมารองรับการทำงานในซีรี่ย์9 นั้นมีออกมาแล้วแน่ๆสองชิบเซ็ตครับคือ Z97 และ H97 และทั้งสองชิบเซ็ตก็รองรับการทำงาน PCle M.2 ทั้งสองชิบเซ็ตอีกด้วยครับส่วนรุ่นเล็กสุดที่แว่วๆมาก็คือ B95 ในส่วนนี้ผมยังไม่ทราบแน่ชัดว่าจะซัพพอต PCle M.2 หรือไม่ไว้ค่อยติดตามอีกทีครับและในส่วนของรุ่นใหญ่ที่น่าจะตามมาทีหลังอย่าง X99 chipsets นั้นยังไม่ทราบข้อมูลแน่ชัด เดี๋ยวเอาไว้ให้เปิดตัวมาก่อนทาง Vmodtech.com จะนำมาเสนออีกทีนะครับ ส่วนประสิทธิภาพที่เพิ่มขึ้นมาอย่างเห็นได้ชัดคือค่าของ BCLK ที่เล่นได้สูงกว่าเดิมรวมไปถึงค่า PCIE ด้วยเช่นกัน และสำหรับขาโอเวอร์คล๊อกกับข้อจำกัดในเมนบอร์ดซีรี่ย์8 Intel® Z87 นั่นก็คือค่า Uncore ครับที่จะไม่สามารถทำความเร็วได้มากกว่าค่าความเร็วของซีพียูนั้น ในซีรี่ย์9 Intel®Z97 นั้นสามารถผ่านข้อจำกัดตรงนี้ไปได้ครับโดยสามารถเพิ่มความเร็วของ Uncore ให้สูงกว่าความเร็วของซีพียูได้ครับซึ่งในบทความต่อไปทาง Vmodtech.com จะทดสอบให้ชมนะครับ ในส่วนของการโอเวอร์คล๊อกความเร็วซีพียูและแรมนั้นก็ยังคงขึ้นอยู่กับตัวฮาดแวร์เป็นหลักครับนั่นก็คือขึ้นอยู่กับความสามารถของซีพียูและแรมนั่นเองครับ นี่ก็คือจุดเด่นหลักๆของชิบเซ็ต Z97 ที่ออกมาใหม่ในขณะนี้ครับซึ่งแน่นอนว่าเมนบอร์ดต่างๆในหลายๆรุ่นหลายๆยี่ห้อที่ทยอยออกมากันในตอนนี้นั้นท่านสามารถติดตามบททดสอบได้ที่ Vmodtech.com จัดให้ชมกันยาวๆไปเลยครับ

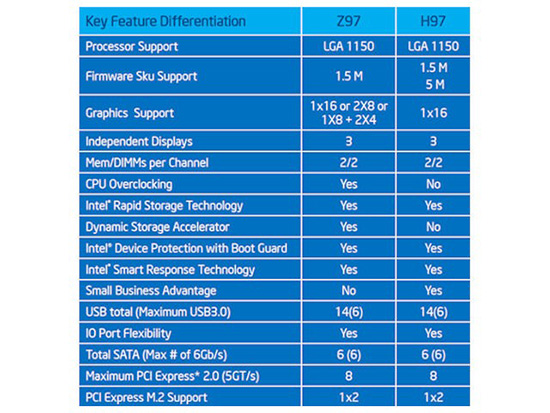

รายละเอียดชิบเซ็ต Z97 , H97 ในการรองรับการทำงานต่างๆ

Image From http://wccftech.com

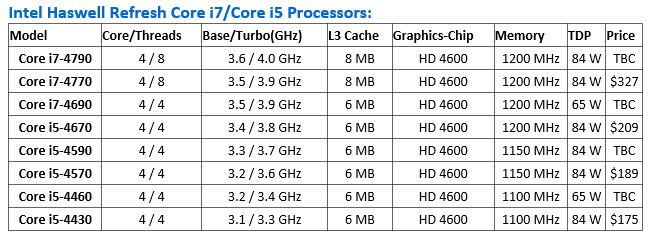

ตารางรุ่นซีพียู Haswell Refresh ที่กำลังจะวางจำหน่ายในปัจจุบันครับ

INTRODUCTION

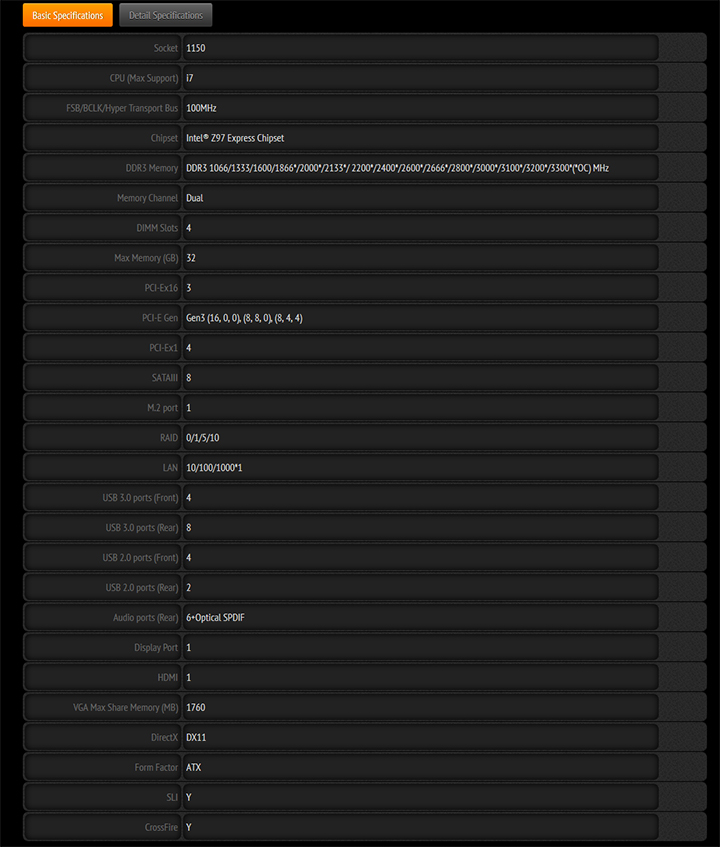

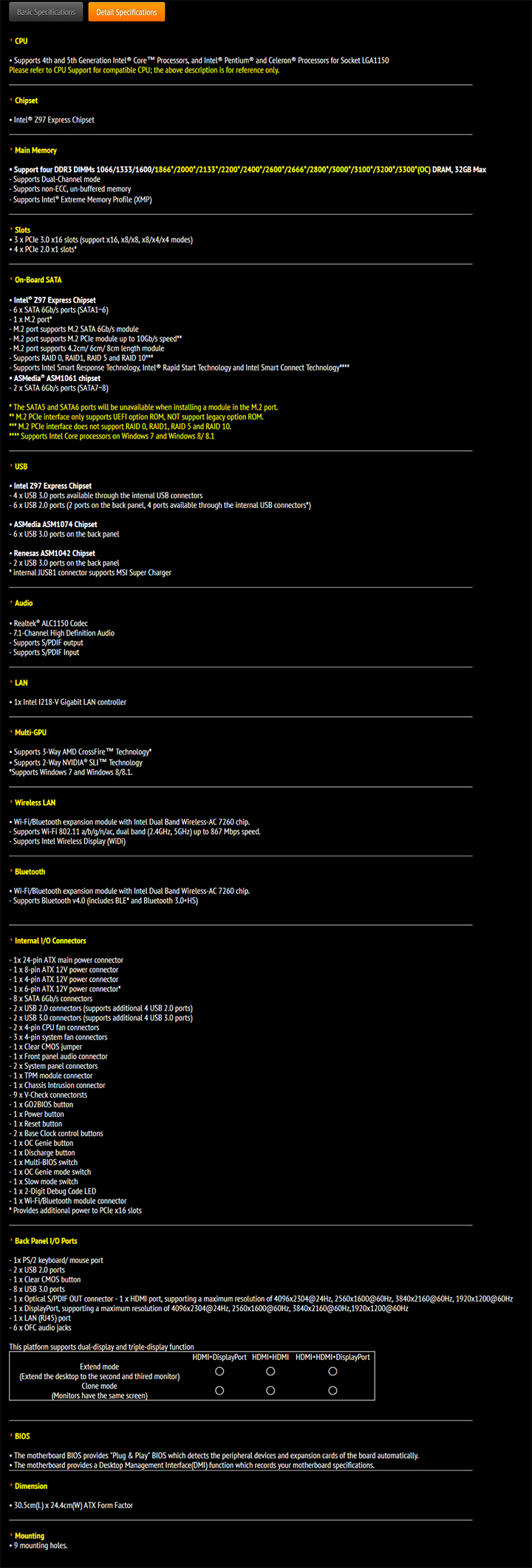

เราไปชมรายละเอียดต่างๆของ MSI Z97 MPOWER MAX AC จากทางเว็บไซต์ MSI กันก่อนครับ

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ
