MSI Z97 MPOWER Appearance

มากันในกล่องสีเหลืองมีโลโก้ MSI Z97 MPOWER พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 MPOWER หน้าตาคล้ายๆกันหมดครับในซีรี่ย์ POWER

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์

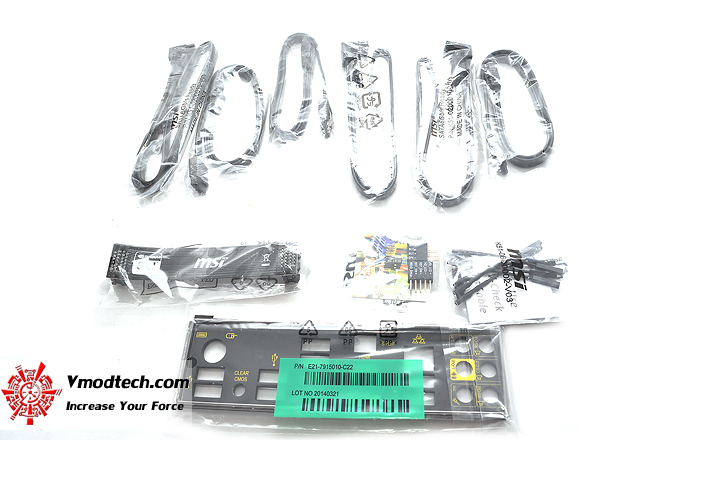

อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สามชุด 6เส้น ฝาหลัง  สาย SLI และสายโพลบ

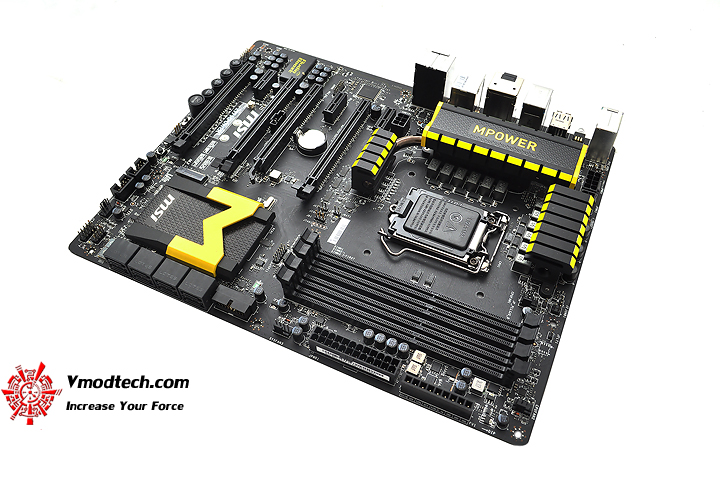

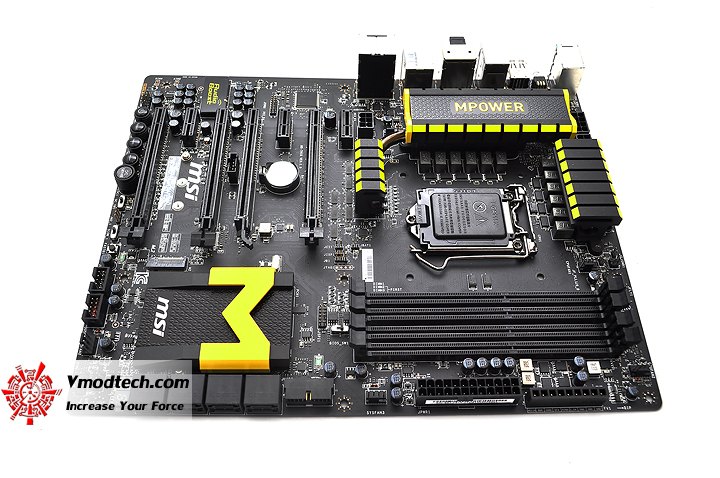

ตัวเมนบอร์ดสีดำสลับเหลืองครับดุสวยงามจริงๆ

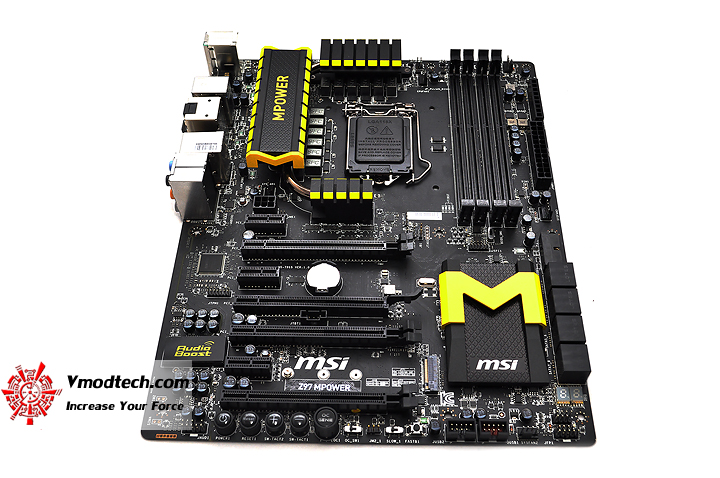

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆ

ขนาด 30.5cm(L) x 24.4cm(W) ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 5th and 4th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for the Socket LGA1150

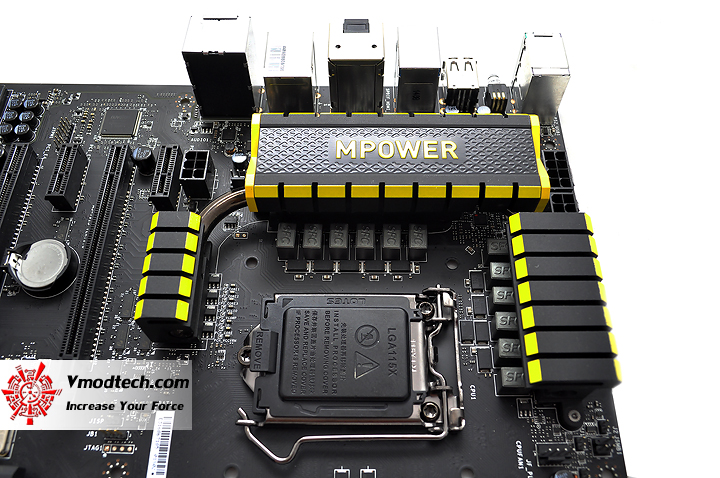

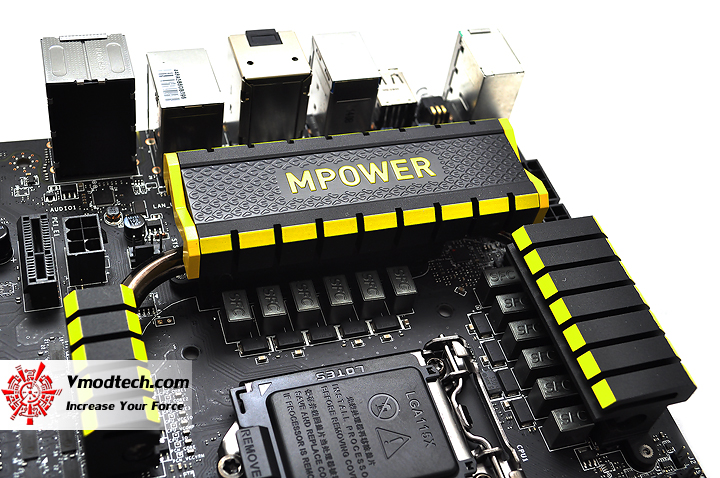

เฟสไฟให้กันมา 12เฟส DigitALL Power PWM 12เฟสจ่ายไฟนิ่งเยี่ยมไปเลยครับ ซึ่งในรุ่นนี้จะไม่มีชุดระบายความร้อนด้วยน้ำระบายเฟสไฟเหมือนกับรุ่น MAX AC ครับ จะมีแต่ฮีตซิงค์สุดเฉียบสีคาดเหลืองสวยงาม

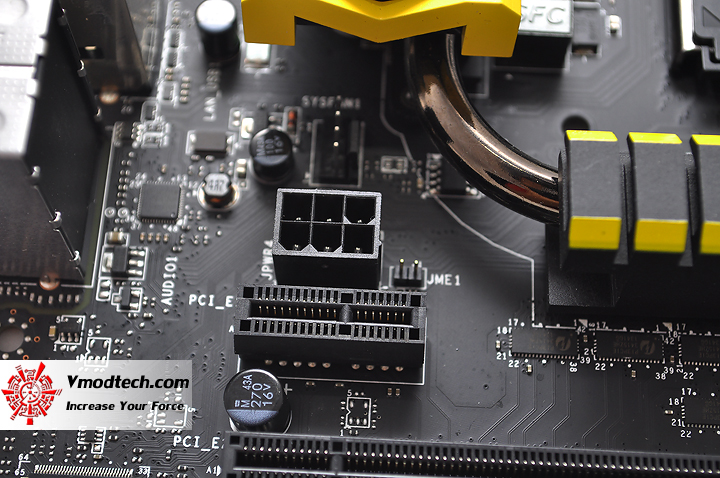

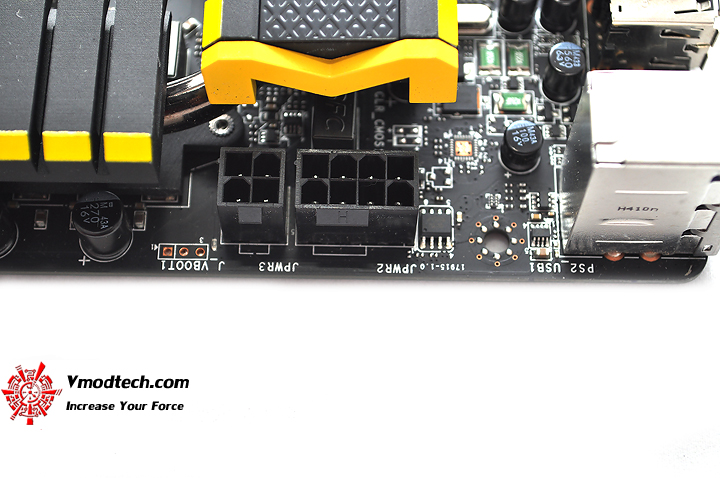

ชุดต่อไฟเลี้ยงเฟสไฟ 8พิน (เพิ่มครับ)

ชุดไฟเลี้ยงเฟสไฟทั้ง 12เฟส (หลัก) 8+4พินครับ

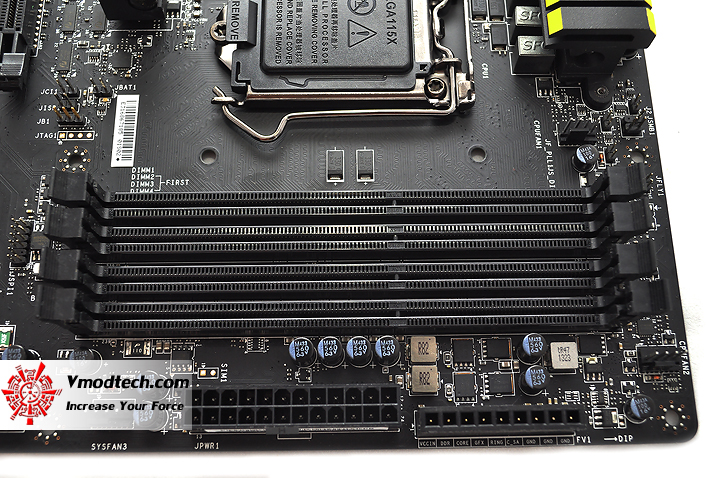

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 DIMMs 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800*/3000*/3100*/3200*/3300*(OC) DRAM (32GB Max), Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

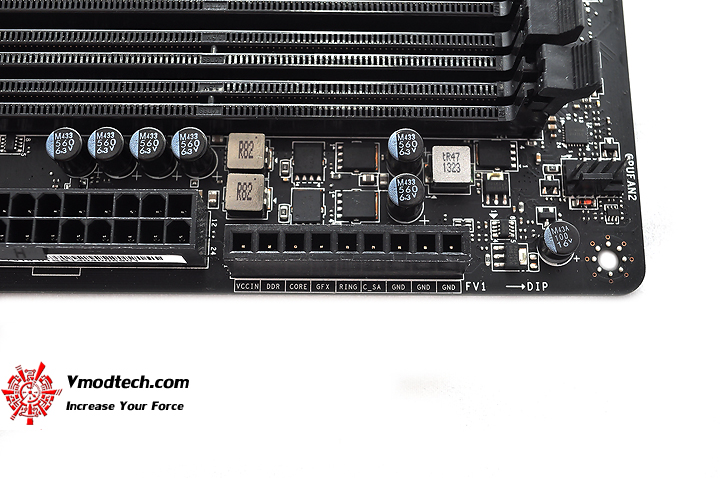

มี V-Check Points 2 เอาไว้เช็คสถานะการทำงานของระบบไฟต่างๆครับในกรณีเล่นแบบเอ๊กตรีม

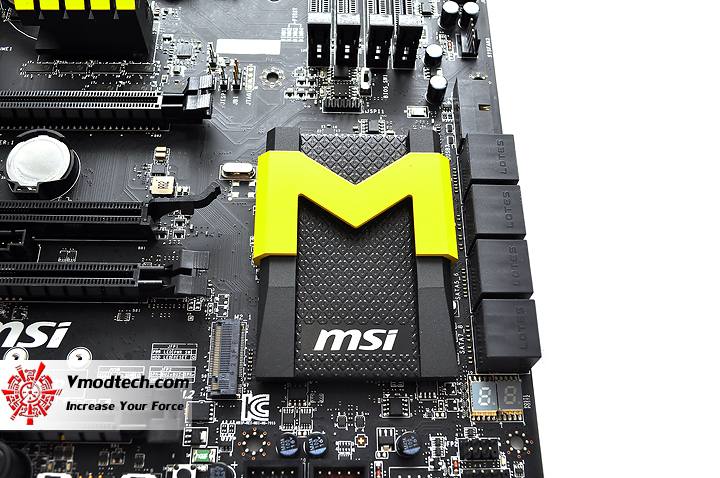

ชิบเซ็ต Intel^® Z97

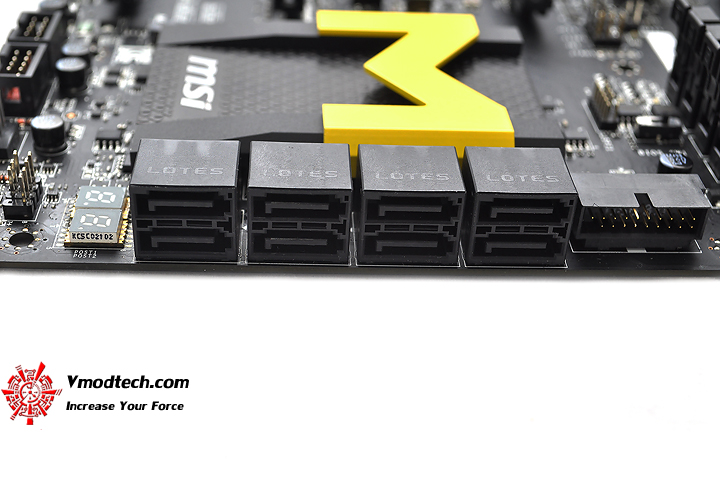

ช่องเสียบ SATA3 ให้กันมา 6 x SATA 6Gb/s ports (SATA1~6) , 1 x M.2 port* , M.2 port supports M.2 SATA 6Gb/s module - M.2 port supports M.2 PCIe module up to 10Gb/s speed **, M.2 port supports 4.2cm/ 6cm/ 8cm length module
- Supports RAID 0, RAID1, RAID 5 and RAID 10*** ,  Supports Intel Smart Response Technology, Intel® Rapid Start Technology and Intel Smart Connect Technology**** , ASMedia ASM1061 Chipset , 2 x SATA 6Gb/s ports (SATA7~8) * The SATA5 and SATA6 ports will be unavailable when installing a module in the M.2 port.
** M.2 PCIe interface only supports UEFI option ROM, NOT support legacy option ROM.
*** M.2 PCIe interface does not support RAID 0, RAID1, RAID 5 and RAID 10.
**** Supports Intel Core processors on Windows 7 and Windows 8/ 8.1

มีมาให้เพียบจริงๆครับ เลือกใช้กันแบบครบๆ

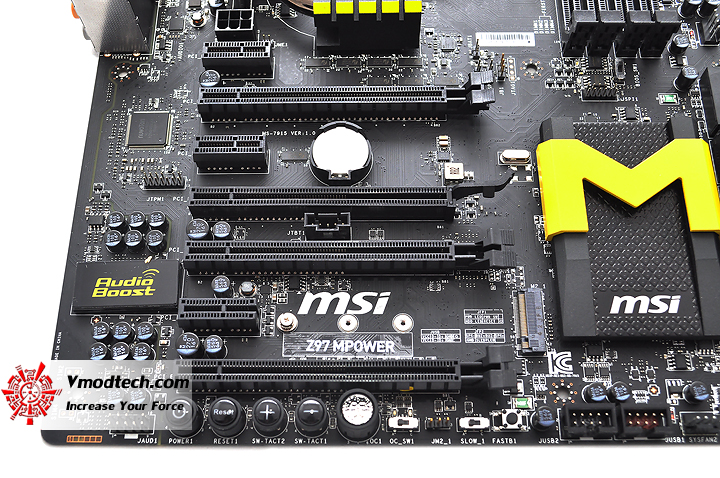

สล๊อตเชื่อม ต่ออุปกรณ์มี  3 x PCIe 3.0 x16 slots(PCI_E2, PCI_E5, PCI_E7 support x16, x8/x8, x8/x4/x4 modes) , 1 x PCIe 2.0 x16 slot (PCI_E4, supports x4 speed) , 3 x PCIe 2.0 x1 slots*  * The PCIe x1 slots (PCI_E1, PCI_E3, PCI_E6) will be unavailable when installing an expansion card in the PCI_E4 slot. รองรับ Supports 3-Way AMD CrossFire™ Technology และ Supports 2-Way NVIDIA^® SLI™ Technology ให้มาเยอะสมกับเป็นเมนบอร์ดตัวใหญ่ครับ

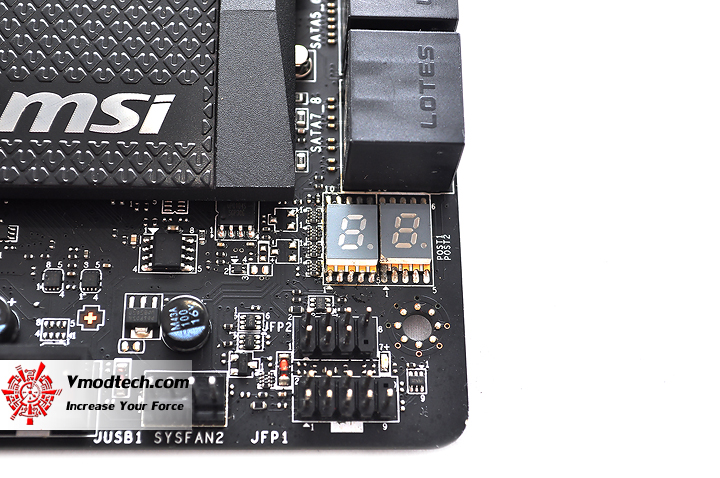

มี Debug Code ดูสถานะการทำงาน

มีปุ่ม Power , Reset ,  OC Genie mode switch ,  Slow mode switch เอาไว้เล่นของเย็นอย่าง Dry ice หรือ Ln2 , Base Clock control buttons ให้ใช้งานแบบครบๆสะดวกสบายครับเหมาะกับขาโอเวอร์คล๊อกจริงๆ

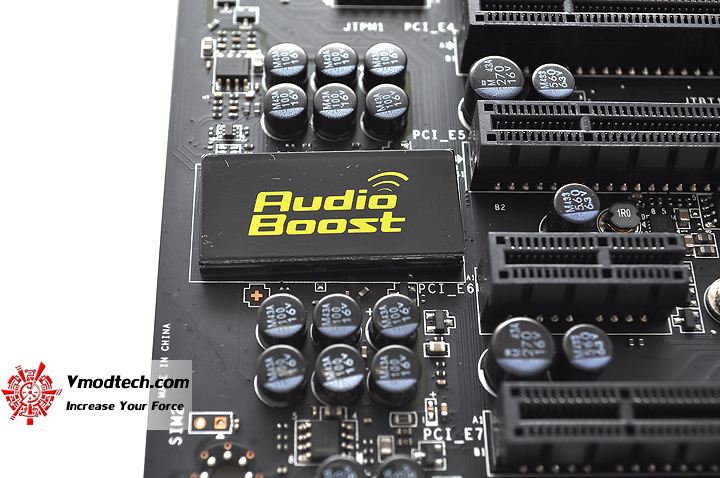

Audio Boost  Realtek^® ALC1150 Codec มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับ

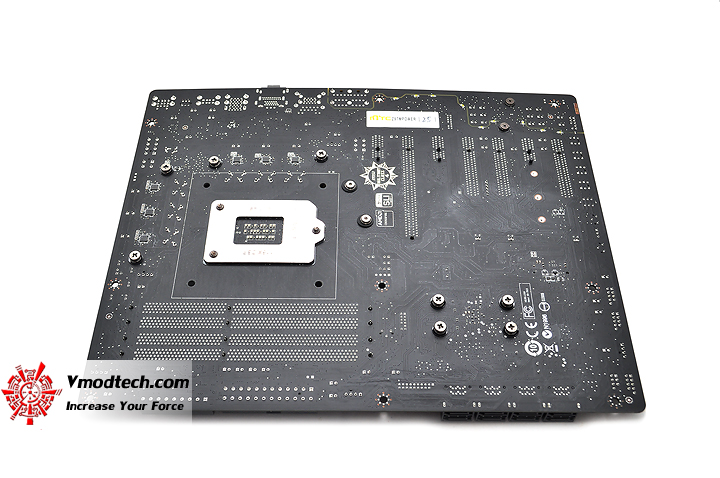

PCB ด้านหลังสีดำล้วน

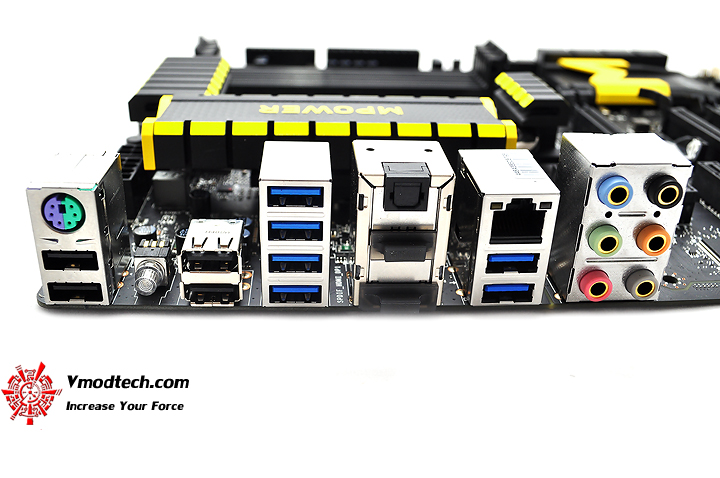

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port , 1 x Clear CMOS button , 1 x Optical S/PDIF-out  port , 4 x USB 2.0  ports , 6 x USB 3.0  ports , 1 x RJ45 LAN jack , 1 x 6 in 1 OFC audio jack , 1 x HDMI port , 1 x DisplayPort

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
