สวัสดีครับทุก ท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 13 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวมาเรื่อยๆและยังคงมีให้ชมอีกมากมายแน่นอนครับสำหรับมา เธอร์บอร์ด Z97 เอาใจบรรดาสาวกอินเทลกันไปเลย ซึ่งเมนบอร์ดที่ทำการทดสอบกันในวันนี้ยังเป็นแบรนด์ที่มีชื่อเสียงอีกหนึ่งแบรนด์ที่เราคุ้นเคยกันดีอย่าง MSI มากันในชื่อรุ่น MSI Z97 MPOWER โดยจะคล้ายรุ่นก่อนหน้าที่ผมทำการทดสอบผ่านไปแล้วในรุ่น MPOWER MAX AC ซึ่งผมขอเรียกว่ารุ่น POWER ก็แล้วกันนะครับเพราะในรุ่นนี้จะมีคำว่า POWER เป็นจุดเด่นกันทุกรุ่นนะครับ แต่ในวันนี้นั้นจะเป็นรุ่น MPOWER นะครับซึ่งเป็นรุ่นเล็กสุกในซีรี่ย์ POWER ครับ ซึ่งบรรดาฟีเจอร์หรือรูปร่างหน้าตานั้นก็ใกล้เคียงกันมากครับกับรุ่น MAX AC แทบจะแยกไม่ออกเลยทีเดียวโดยวัสดุอุปกรณ์ก็อยู่ในเกรด Military Class 4 รวมไปถึงฟีเจอร์ใหม่ล่าสุดอย่าง M.2 and SATA Express ที่มีอยู่ในชิบเซ็ต Z97 อีกด้วย ส่วนบรรดาฟีเจอร์ที่อำนวยความสะดวกก็มีให้ครบๆเหมือนกับรุ่นใหญ่ครับ อาทิ ระบบเสียง Audio Boost , OC Genie 4 , Click BIOS 4 , OC Essentials ที่รวมปุ่มใช้งานต่างๆไว้ให้ใช้งานอย่างครบครันเลยทีเดียว แน่นอนครับว่าเป็นเมนบอร์ดในรุ่นท๊อปๆแบบนี้ประสิทธิภาพในการจ่ายไฟนั้นต้องรองรับการทำงานในโหมดโอเวอร์คล๊อกกันอย่างแน่นอนซึ่งทาง MSI ได้การันตีถึงประสิทธิภาพด้วยการทดสอบโอเวอร์คล๊อกด้วยโปรแกรม Prime95 ถึง24 ชั่วโมงเลยทีเดียวโดยมีตราสัญลักษณ์รับรองอย่าง OC Certifiedทำให้มั่นใจได้เลยว่าเมนบอร์ดในรุ่นนี้ของทาง MSI ออกแบบมาให้โอเวอร์คล๊อกกันได้สบายๆได้อย่างแน่นอนครับ เดี๋ยวเรามาชมกันครับว่าประสิทธิภาพต่างๆของเมนบอร์ดนั้นเป็นเช่นไร ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

MSI Z97 MPOWER Appearance

มากันในกล่องสีเหลืองมีโลโก้ MSI Z97 MPOWER พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 MPOWER หน้าตาคล้ายๆกันหมดครับในซีรี่ย์ POWER

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์

อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สามชุด 6เส้น ฝาหลัง  สาย SLI และสายโพลบ

ตัวเมนบอร์ดสีดำสลับเหลืองครับดุสวยงามจริงๆ

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆ

ขนาด 30.5cm(L) x 24.4cm(W) ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 5th and 4th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for the Socket LGA1150

เฟสไฟให้กันมา 12เฟส DigitALL Power PWM 12เฟสจ่ายไฟนิ่งเยี่ยมไปเลยครับ ซึ่งในรุ่นนี้จะไม่มีชุดระบายความร้อนด้วยน้ำระบายเฟสไฟเหมือนกับรุ่น MAX AC ครับ จะมีแต่ฮีตซิงค์สุดเฉียบสีคาดเหลืองสวยงาม

ชุดต่อไฟเลี้ยงเฟสไฟ 8พิน (เพิ่มครับ)

ชุดไฟเลี้ยงเฟสไฟทั้ง 12เฟส (หลัก) 8+4พินครับ

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 DIMMs 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800*/3000*/3100*/3200*/3300*(OC) DRAM (32GB Max), Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

มี V-Check Points 2 เอาไว้เช็คสถานะการทำงานของระบบไฟต่างๆครับในกรณีเล่นแบบเอ๊กตรีม

ชิบเซ็ต Intel^® Z97

ช่องเสียบ SATA3 ให้กันมา 6 x SATA 6Gb/s ports (SATA1~6) , 1 x M.2 port* , M.2 port supports M.2 SATA 6Gb/s module - M.2 port supports M.2 PCIe module up to 10Gb/s speed **, M.2 port supports 4.2cm/ 6cm/ 8cm length module
- Supports RAID 0, RAID1, RAID 5 and RAID 10*** ,  Supports Intel Smart Response Technology, Intel® Rapid Start Technology and Intel Smart Connect Technology**** , ASMedia ASM1061 Chipset , 2 x SATA 6Gb/s ports (SATA7~8) * The SATA5 and SATA6 ports will be unavailable when installing a module in the M.2 port.
** M.2 PCIe interface only supports UEFI option ROM, NOT support legacy option ROM.
*** M.2 PCIe interface does not support RAID 0, RAID1, RAID 5 and RAID 10.
**** Supports Intel Core processors on Windows 7 and Windows 8/ 8.1

มีมาให้เพียบจริงๆครับ เลือกใช้กันแบบครบๆ

สล๊อตเชื่อม ต่ออุปกรณ์มี  3 x PCIe 3.0 x16 slots(PCI_E2, PCI_E5, PCI_E7 support x16, x8/x8, x8/x4/x4 modes) , 1 x PCIe 2.0 x16 slot (PCI_E4, supports x4 speed) , 3 x PCIe 2.0 x1 slots*  * The PCIe x1 slots (PCI_E1, PCI_E3, PCI_E6) will be unavailable when installing an expansion card in the PCI_E4 slot. รองรับ Supports 3-Way AMD CrossFire™ Technology และ Supports 2-Way NVIDIA^® SLI™ Technology ให้มาเยอะสมกับเป็นเมนบอร์ดตัวใหญ่ครับ

มี Debug Code ดูสถานะการทำงาน

มีปุ่ม Power , Reset ,  OC Genie mode switch ,  Slow mode switch เอาไว้เล่นของเย็นอย่าง Dry ice หรือ Ln2 , Base Clock control buttons ให้ใช้งานแบบครบๆสะดวกสบายครับเหมาะกับขาโอเวอร์คล๊อกจริงๆ

Audio Boost  Realtek^® ALC1150 Codec มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับ

PCB ด้านหลังสีดำล้วน

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port , 1 x Clear CMOS button , 1 x Optical S/PDIF-out  port , 4 x USB 2.0  ports , 6 x USB 3.0  ports , 1 x RJ45 LAN jack , 1 x 6 in 1 OFC audio jack , 1 x HDMI port , 1 x DisplayPort

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4770K Retail
.Motherboard	. MSI Z97 MPOWER
.Memory	..AVEXIR 3000 CL12-14-14-35 1.65V
.Graphic Card	. AMD R9 290 CROSSFIRE 2GPU
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail จากอินเทลครับผม…

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

CPU-Z

INTEL CORE I7 4770K

http://valid.x86.fr/brwgjm

วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.371V NB Frequency 4700 Mhz บัสแรม 3000Mhz CL12-14-14-35-300 1T 1.78V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ

AIDA64

Mainbord

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

SuperPI 1M 1 Thread

SuperPI 32M 1 Thread

HyperPI 32M 8 Threads

สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 7.671วินาที , 32MB จบไป6นาที36 .546วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ โดยถ้ากด Sub Timing แน่นเท่าไหร่เวลาก็ยิ่งดีครับขึ้นอยู่กับประสิทธิภาพแรมเราด้วยว่าจะวิ่งดีขนาดไหน , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 34985MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 36012MB/s เร็วตามบัสแรมที่วิ่ง 2863Mhz ครับ โดยกด Timing เพิ่มความแรงกันนิดหน่อย

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

WINRAR 5.0

X264 FHD

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 31.24FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.47 แรงกันจริงๆและ Winrar กดไป 11840KB/s แรงดีเลยทีเดียวครับ

Cinebench 10

Cinebench 11.5

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

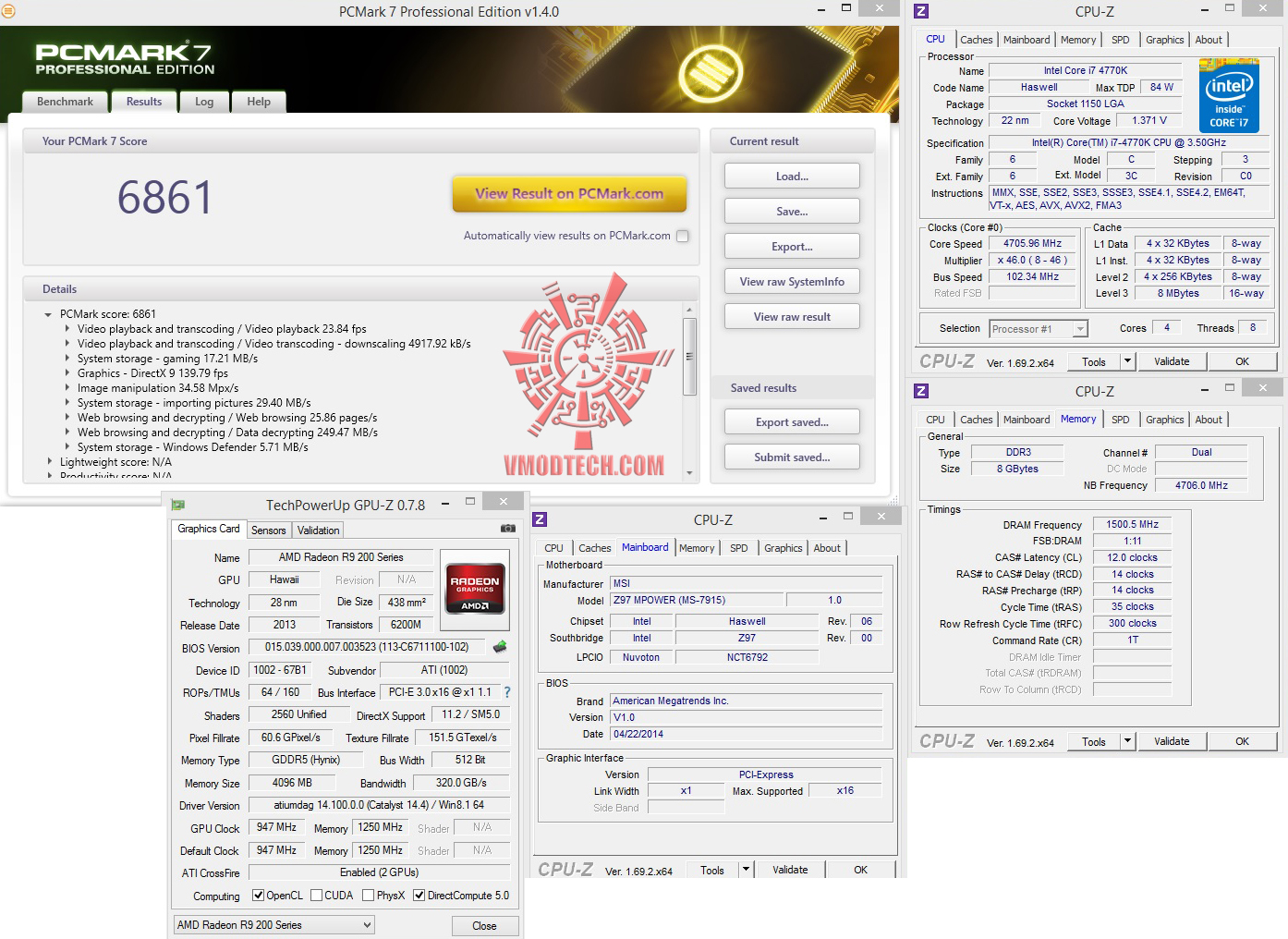

PCMark 7

3DMark Vantage

3DMark Vantage กดกันไป 52050คะแนน กันไปแล้วครับ แรงแบบทะลุ 50K กันไปแล้ว

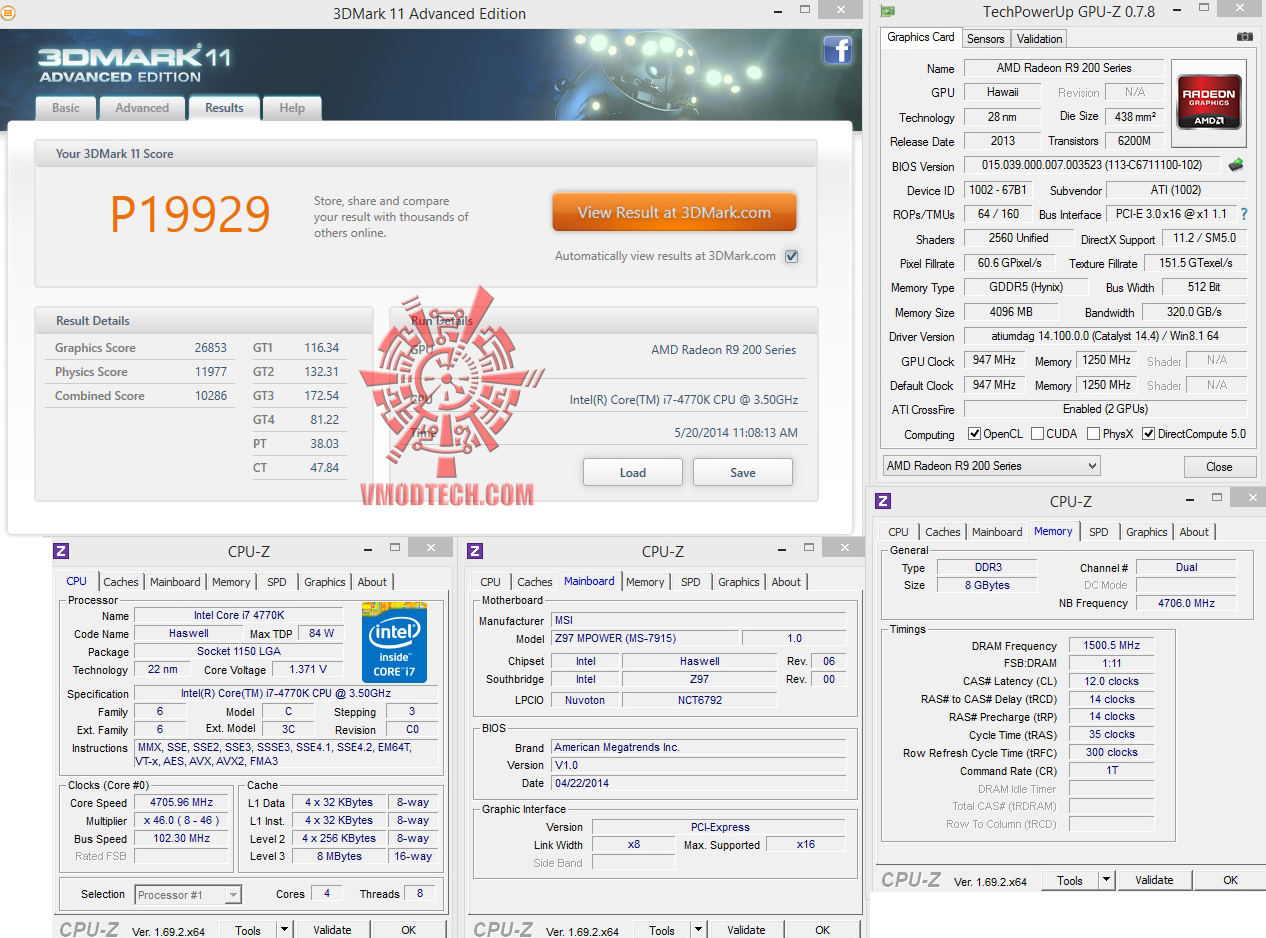

3DMark11

3Dmark11 อยู่ที่ 19929คะแนน แรงแบบทะลุ 19Kกันไปเลยครับ

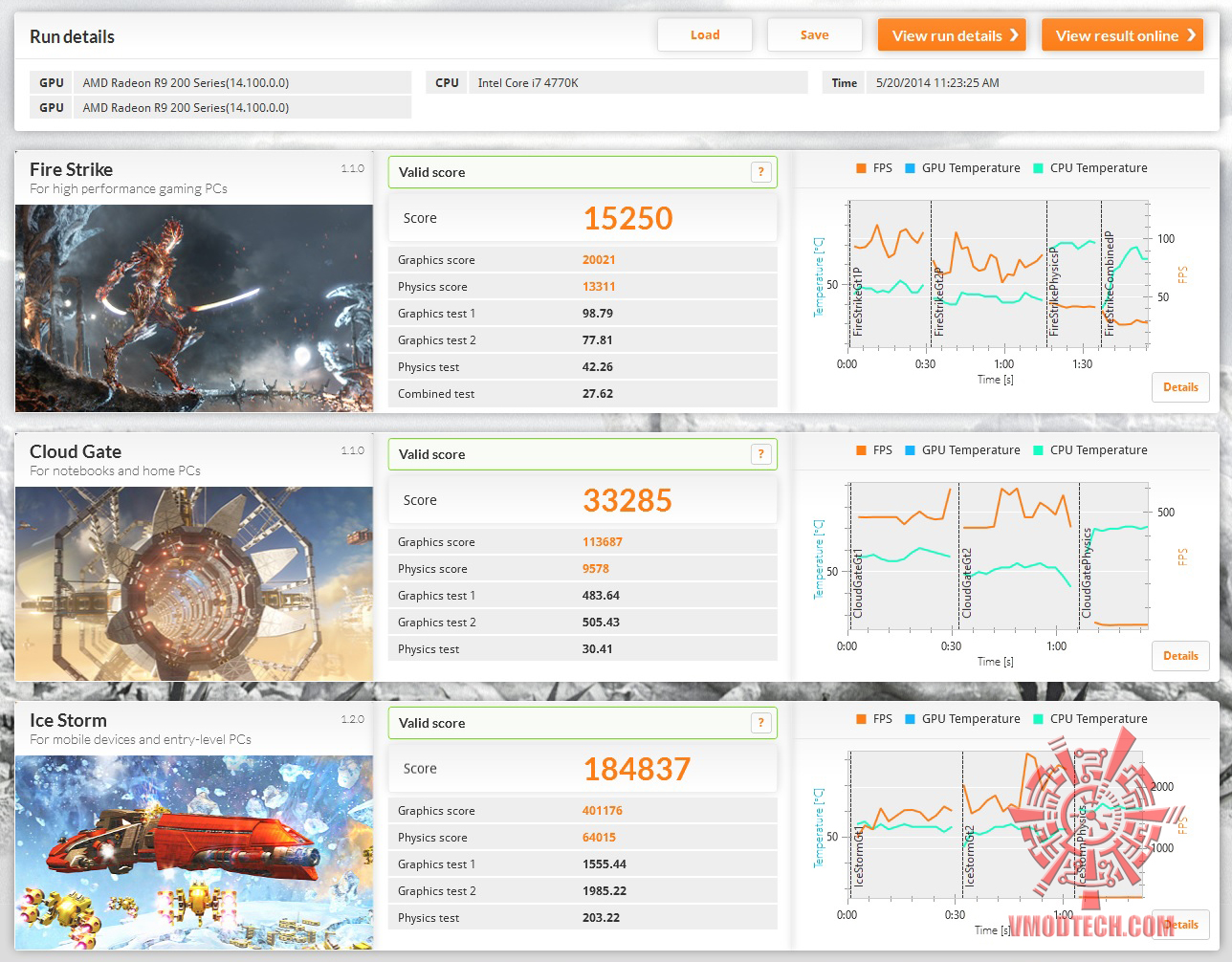

3DMark

http://www.3dmark.com/3dm/3099151

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15250คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

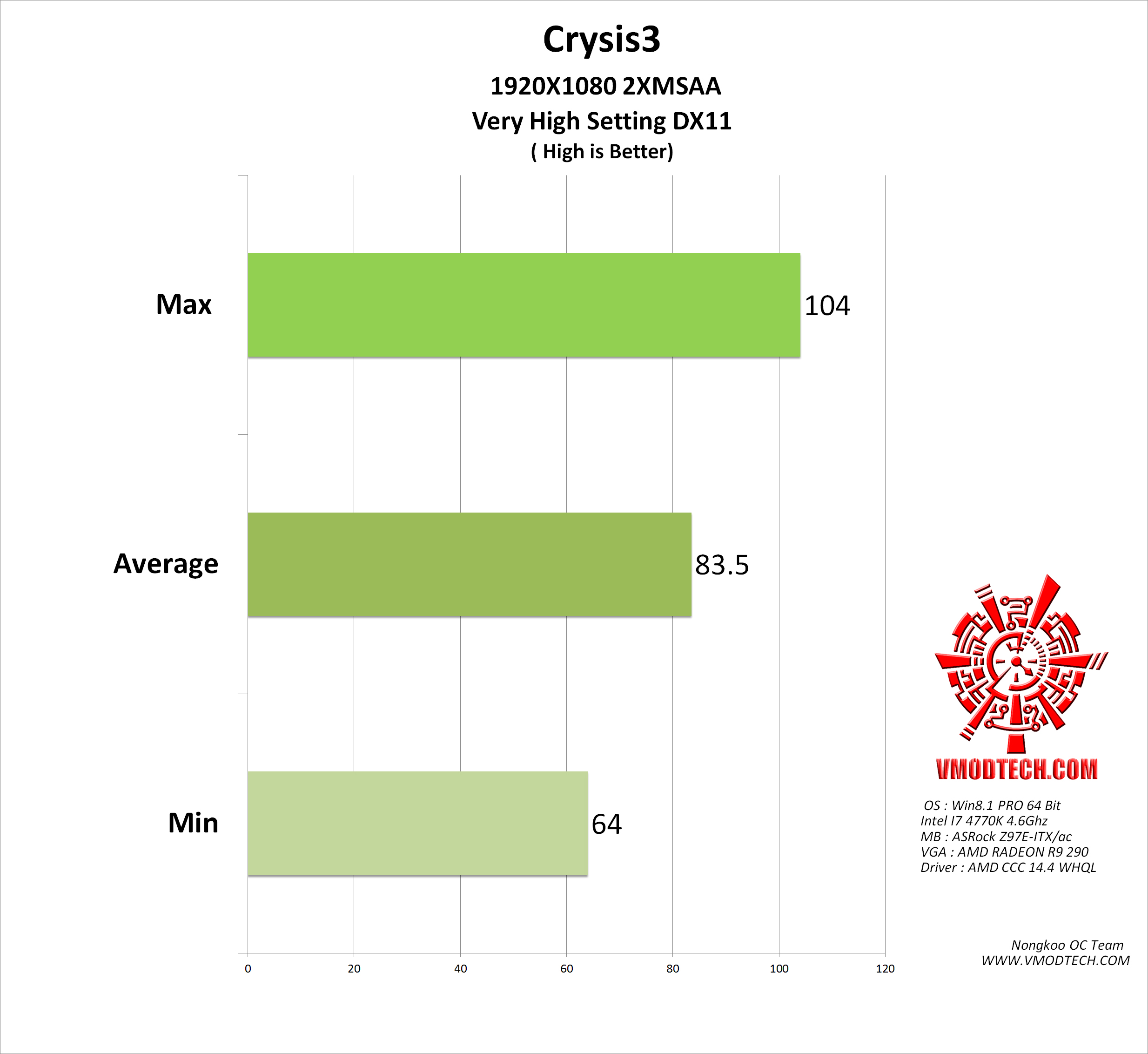

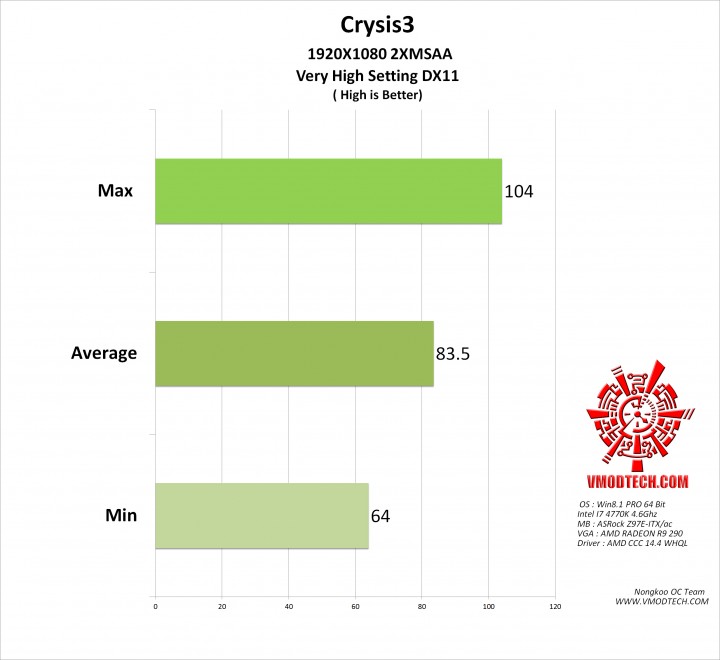

Crysis3

Welcome to the Jungle

ไครซิส3 เล่นได้ลื่นๆ 83เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ

Battlefield 4

BF4 เล่นกันแบบลื่นๆเลยครับ 102เฟรมเรต เลยครับ แรงจริงๆ

Maximum Overclock

มาถึงบททดสอบ สุดท้ายในการรีดประสิทธิภาพกันครับของเมนบอร์ด MSI Z97 MPOWER ที่เมื่อโอเวอร์เวอร์คล๊อกซีพียูอย่าง Intel 4770K ไปที่ความเร็ว 5Ghz นั้นจะไหวไหมกับประสิทธิภาพของเมนบอร์ด จัดกันที่ความเร็ว 5Ghz ครับไฟเลี้ยงอยู่ที่ 1.459v กันแบบเต็มๆ กับระบบระบายความร้อนด้วยน้ำธรรมดาเราไปชมกันส่งท้ายครับ

Intel I7 4770K 5Ghz

กดไปที่ 5Ghz ไหวครับสำหรับเมนบอร์ด MSI Z97 MPOWER ทั้งแรงทั้งหล่อเลยครับ

เทส SuperPI 1MB ได้ครับจบที่เวลา 7.281วินาที 7วิต้นๆไม่เลวครับ ถ้ากด Timing แน่นๆน่าจะเร็วขึ้นกว่านี้แน่นอนแต่ผมใช้คอนฟิกแรมเดิมนะครับเล่นแต่ความเร็วซีพียูเพิ่มเป็น 5Ghz เมนบอร์ด MSI Z97 MPOWER ก็สามารถพามาแตะได้แบบไม่ยากเย็นครับ นิ่งดีเลยทีเดียวครับรับรองว่าถ้าซีพียูท่านวิ่งดีไม่ตันแล้วล่ะก็เมนบอร์ด MSI Z97 MPOWER พร้อมที่จะพามาได้อย่างแน่นอน

เทส SuperPI 32MB ก็ทำได้เช่นกันครับ จบไปที่เวลา 6นาที 26.485วินาที ก็ถือว่าโอเคครับ ทำได้น่าประทับใจครับ กับการเทส SuperPI 32MB สุดยอดครับกับเมนบอร์ด MSI Z97 MPOWER แรง หล่อ เหมาะกับบรรดาขาโหดแน่นอนครับ

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด MSI Z97 MPOWERที่ วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4770K โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz  Uncore 4700Mhz บัสแรม DRAM 3000Mhz กันแบบเต็มๆที่ไฟ Vcore1.371v ด้วยระบบเฟสไฟ DigitALL Power PWM ที่ทำการจ่ายไฟได้ดีเยี่ยมโดยสามารถโอเวอร์คล๊อกกันได้ดีเลยทีเดียวครับ รวมไปถึงฟีเจอร์ที่หลากหลายให้กันมาแบบครบๆกันเลยครับทั้ง Audio Boost , M.2 and SATA Express , OC Essentials ที่รวบรวมฟีเจอร์สำหรับโอเวอร์คล๊อกไว้ให้กับบรรดาขาแรงให้ใช้งานแบบครบๆเลยทีเดียวครับ ซึ่งโดยภาพรวมแล้วเป็นเมนบอร์ดที่ครบเครื่องอีกทั้งรองรับการทำงานในสถานะโอเวอร์คล๊อกได้เป็นอย่างดีเลยครับโดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 69XXบาทครับกับประสิทธิภาพและฟีเจอ์ที่จัดเต็มให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
