MSI Z97 XPOWER AC Appearance

Package & Bundle

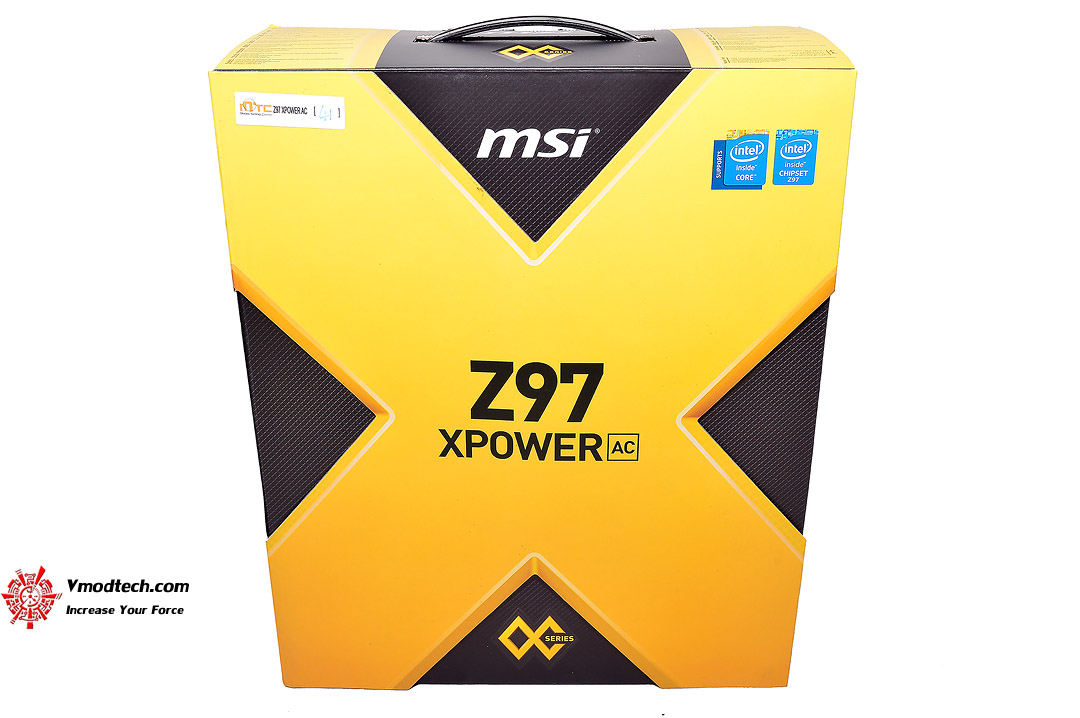

dsc 9024 MSI Z97 XPOWER AC Motherboard Review

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีเหลืองดำดุดัน อันเป็นเอกลักษณ์ของบอร์ดในตระกูล OC ครับ

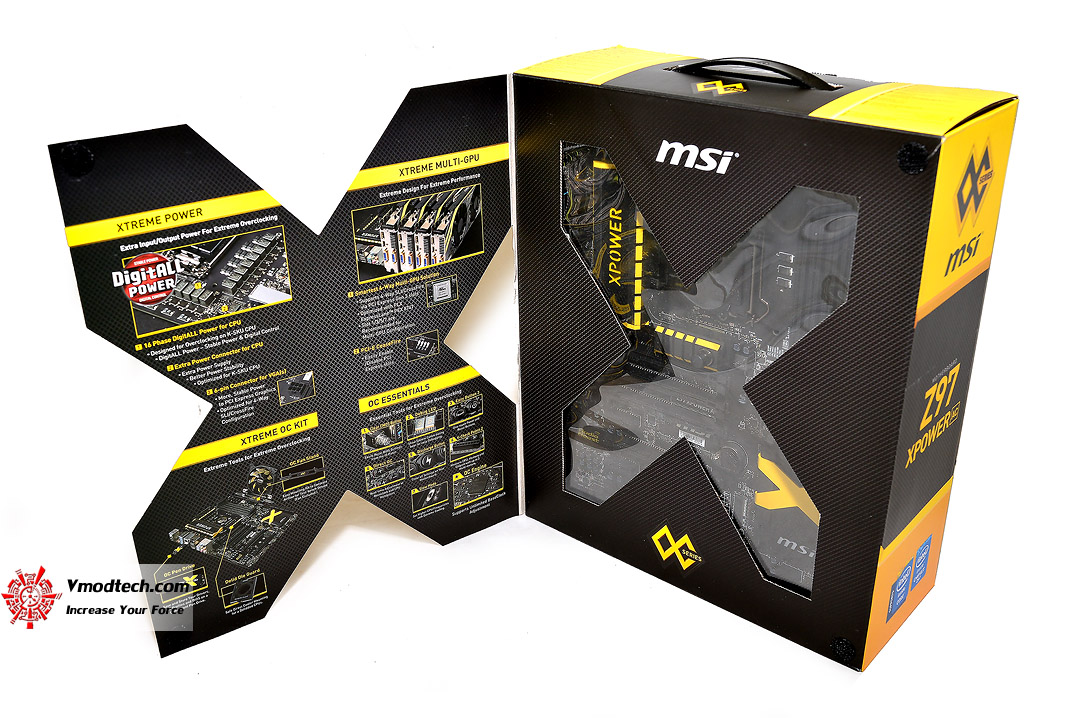

dsc 9032 MSI Z97 XPOWER AC Motherboard Review

ฝากล่องสองชั้นรูปตัว X หน้าต่างใส งดงามมากๆ

dsc 9028 MSI Z97 XPOWER AC Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ

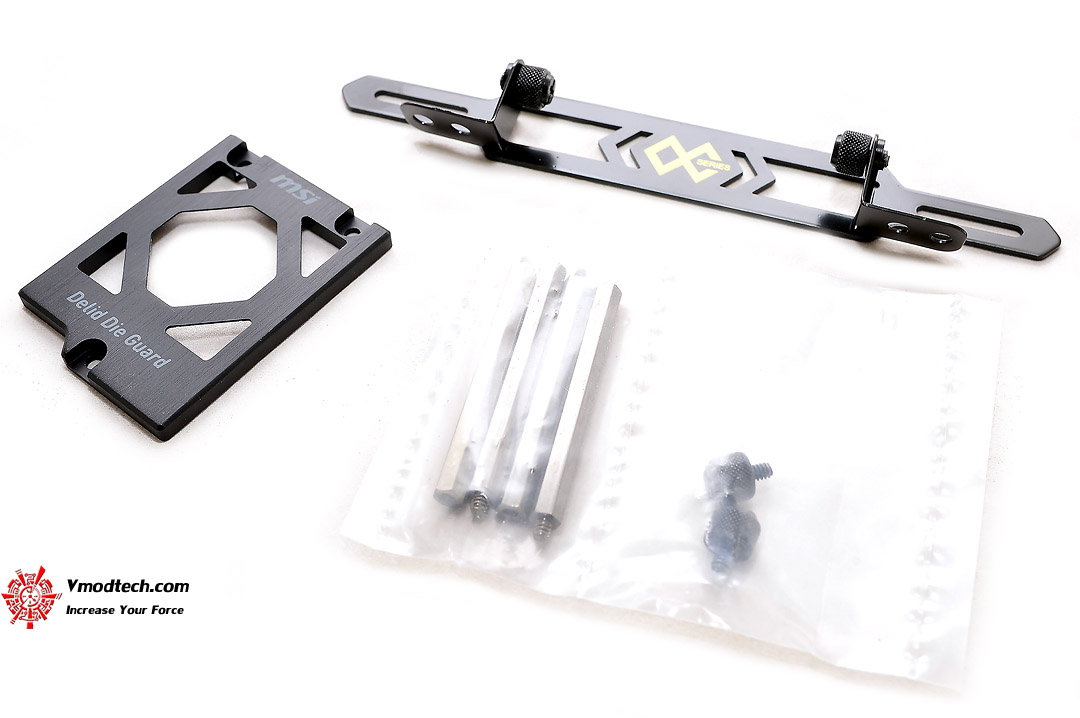

dsc 8996 MSI Z97 XPOWER AC Motherboard Review

อุปกรณ์ที่ Bundle มาด้วยที่โดดเด่นล่าสุด ก็จะมี DELID DIE GUARD และ OC FAN STAND ครับ

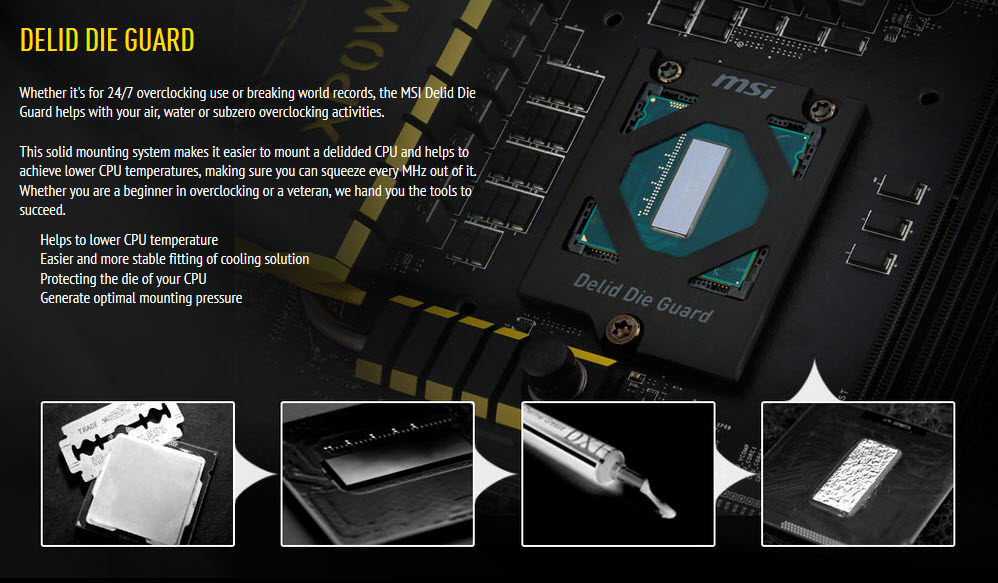

s3 MSI Z97 XPOWER AC Motherboard Review

DELID DIE GUARD ถูกออกแบบมาเพื่อการโอเวอร์คล็อคด้วยความเย็นขั้นสูงสุด ด้วยการงัด Heatspeader ของ CPU ออก แล้วใส่เจ้า DELID DIE GUARD นี่ครอบไปแทนเพื่อกันคอร์ซีพียูบิ่นเสียหายขณะใส่อุปกรณ์ระบายความร้อน ก็จะช่วยให้การถ่ายความร้อนจาก DIE CPU ไปสู่อุปกรณ์ระบายความร้อนของเราได้โดยตรง ซึ่งถ้าใช้ Thermal Grease คุณภาพดีๆแล้ว ก็สามารถทำให้ความร้อนขณะ FullLoad ของ CPU ลดลงได้เป็นสิบองศาเซลเซียสกันเลยทีเดียวครับ

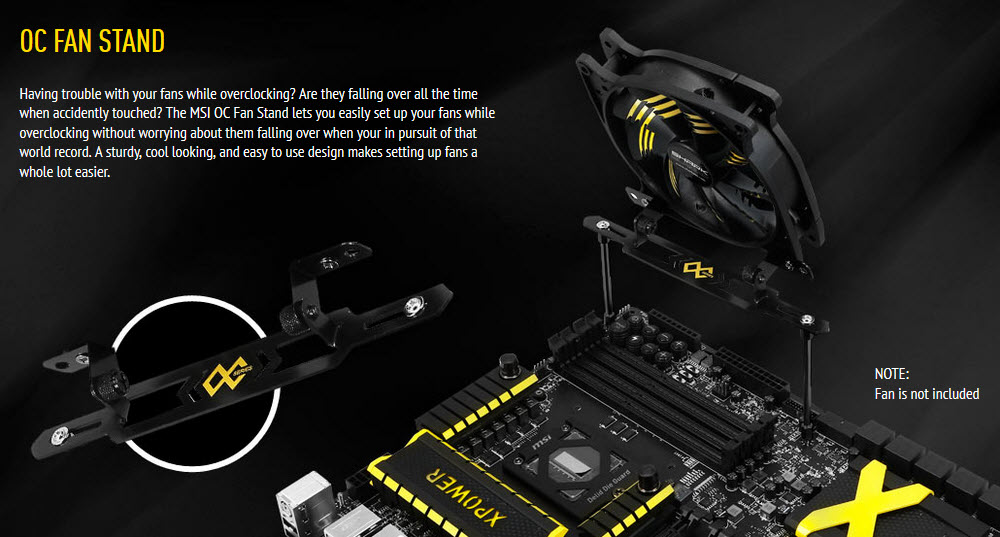

s4 MSI Z97 XPOWER AC Motherboard Review

ส่วน OC FAN STAND ก็ถูกออกแบบมาเพื่อยึดพัดลมระบายความร้อนขนาด 120 mm. สำหรับเป่าระบายความร้อนให้ภาคจ่ายไฟและหน่วยความจำของบอร์ดได้โดยตรง แบบนี้ถูกใจนักโอเวอร์คล็อคกันอย่างแน่นอนครับ

dsc 9074 MSI Z97 XPOWER AC Motherboard Review

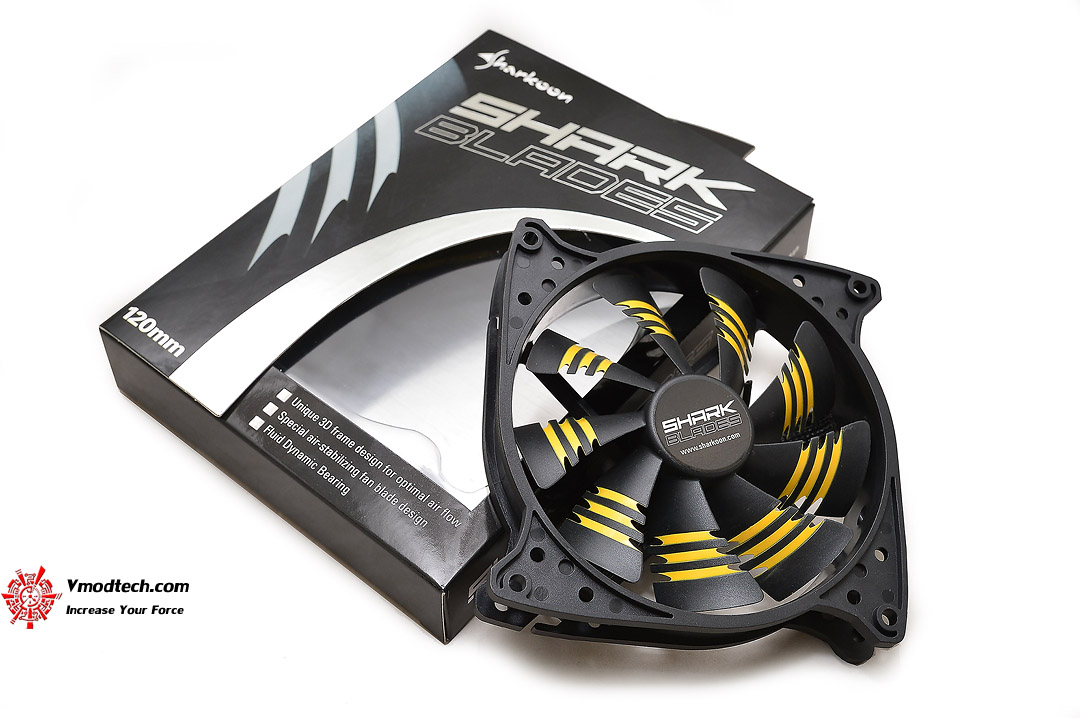

พัดลมสีเข้ากันกับมาเธอร์บอร์ดรุ่นนี้ก็มีจำหน่ายแยกนะครับ โดยจะมากันในแบรนด์ดัง Sharkoon รุ่น SHARK BLADES

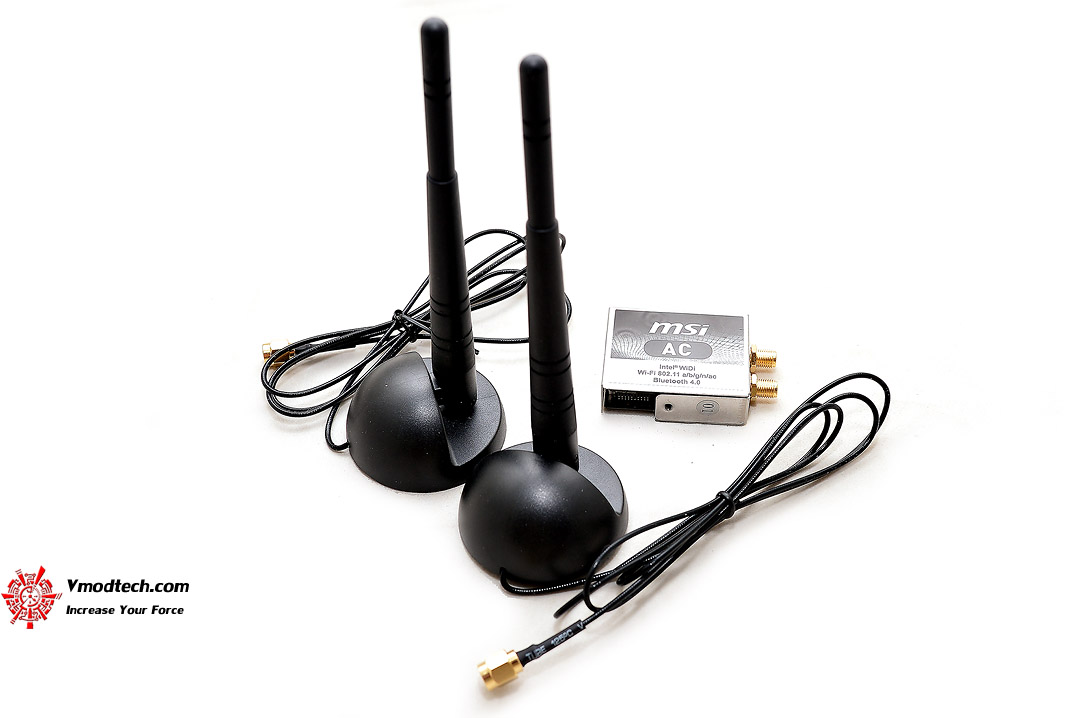

dsc 9001 MSI Z97 XPOWER AC Motherboard Review

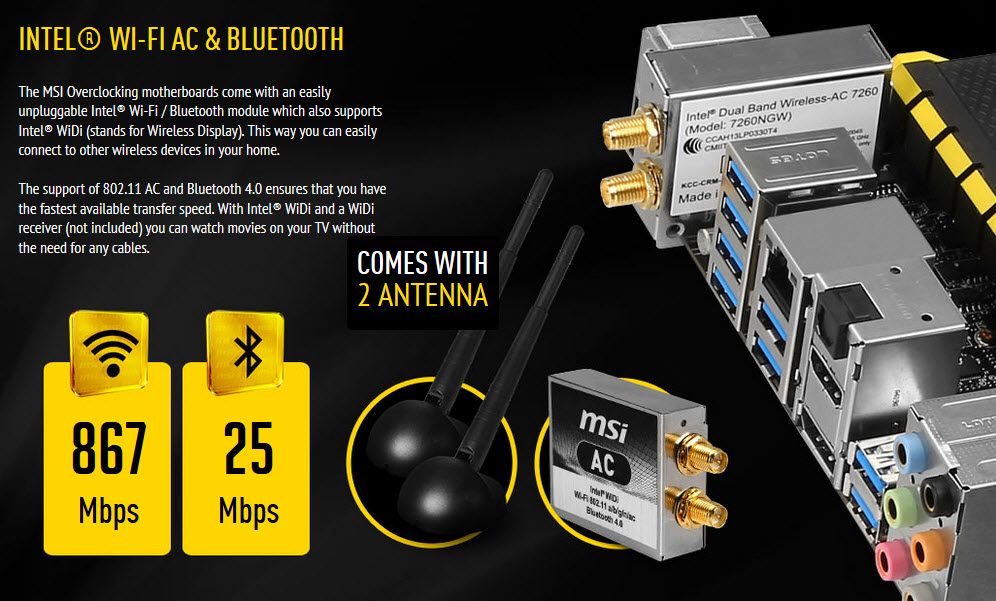

ตามด้วยชุด Intel® WI-FI AC & BLUETOOTH เพื่อความสะดวกสบายและอิสระในการใช้งานสูงสุด

s5 MSI Z97 XPOWER AC Motherboard Review

แรงๆกันแบบนี้ Bundle กันมาให้ฟรีๆไม่ต้องซื้อเพิ่มครับ

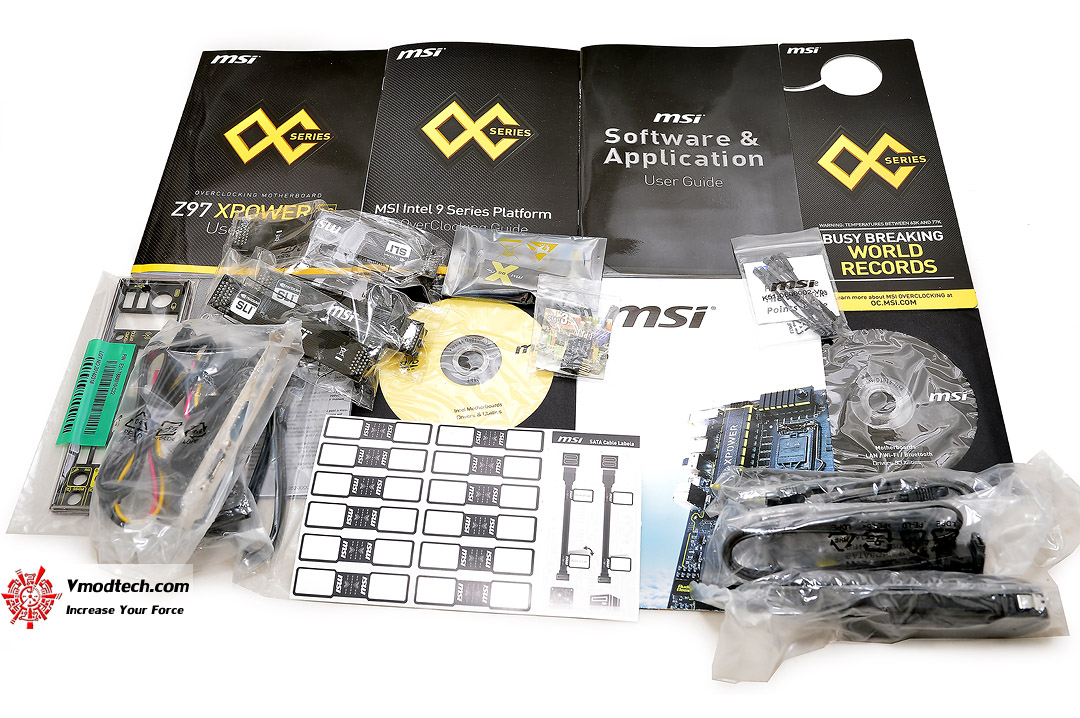

dsc 9015 MSI Z97 XPOWER AC Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ที่เหลือครับ

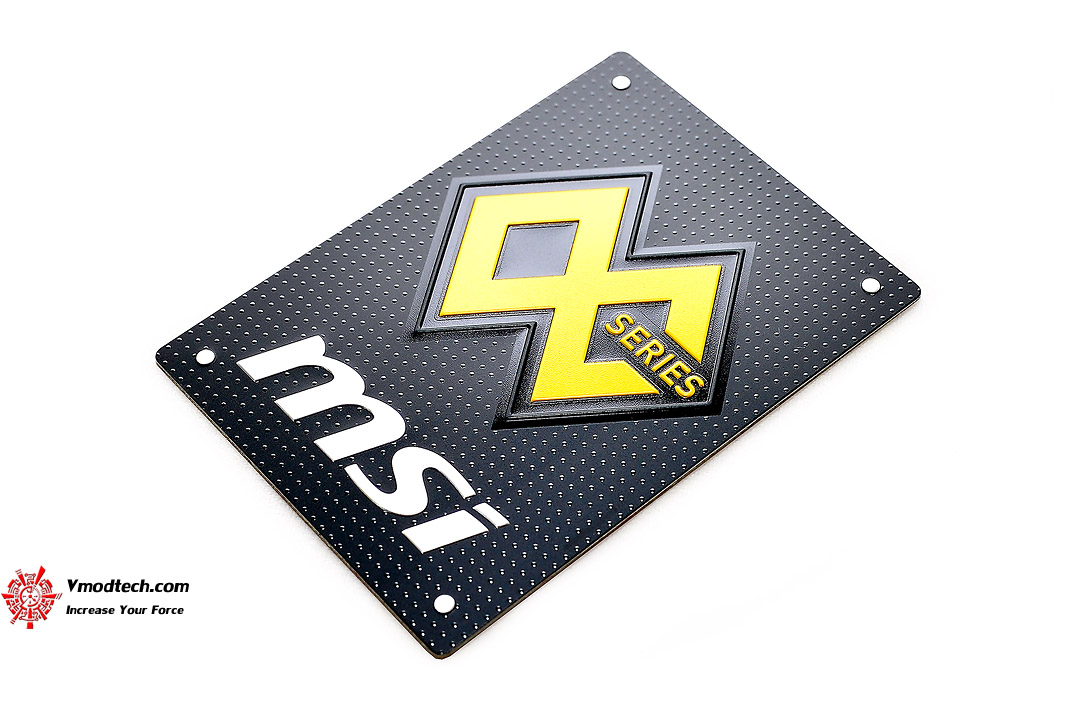

dsc 9008 MSI Z97 XPOWER AC Motherboard Review

ชอบจริงๆครับสำหรับสติกเกอร์อลูมิเนียมหรูหราลาย OC Series สำหรับติดหน้าเคส ขอได้ไหมครับ อิอิกำ

Motherboard Appearance

dsc 8912 MSI Z97 XPOWER AC Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเหลืองดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล OC ครับ

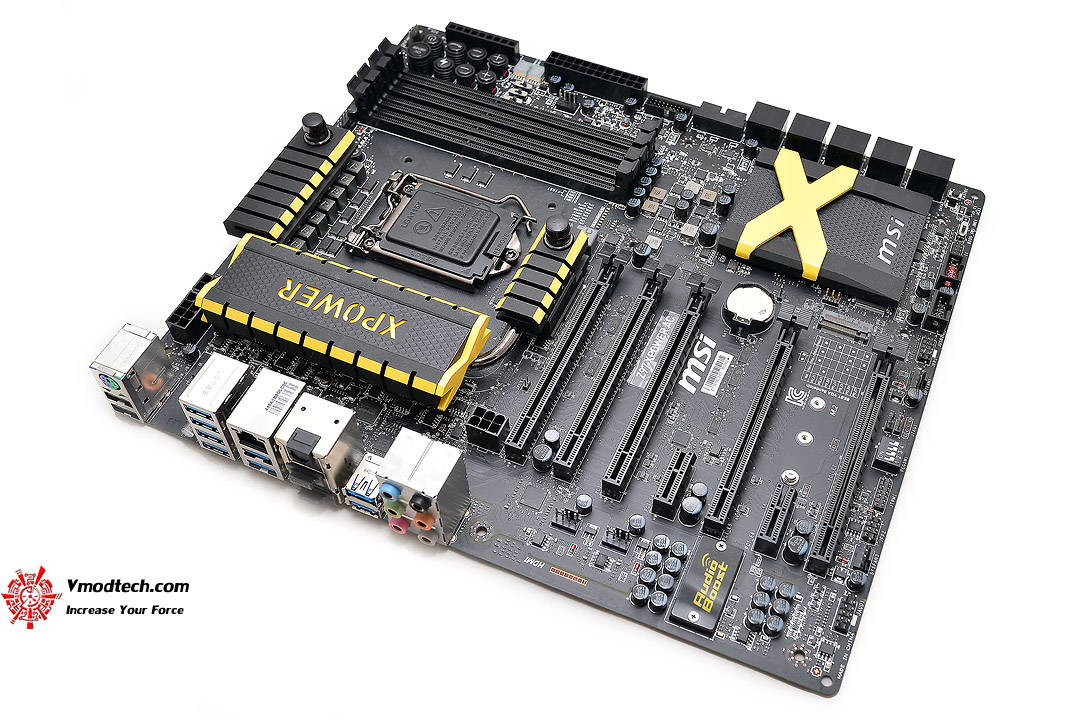

dsc 8909 MSI Z97 XPOWER AC Motherboard Review

สวยงามทุกมุมมองครับ

dsc 8916 MSI Z97 XPOWER AC Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

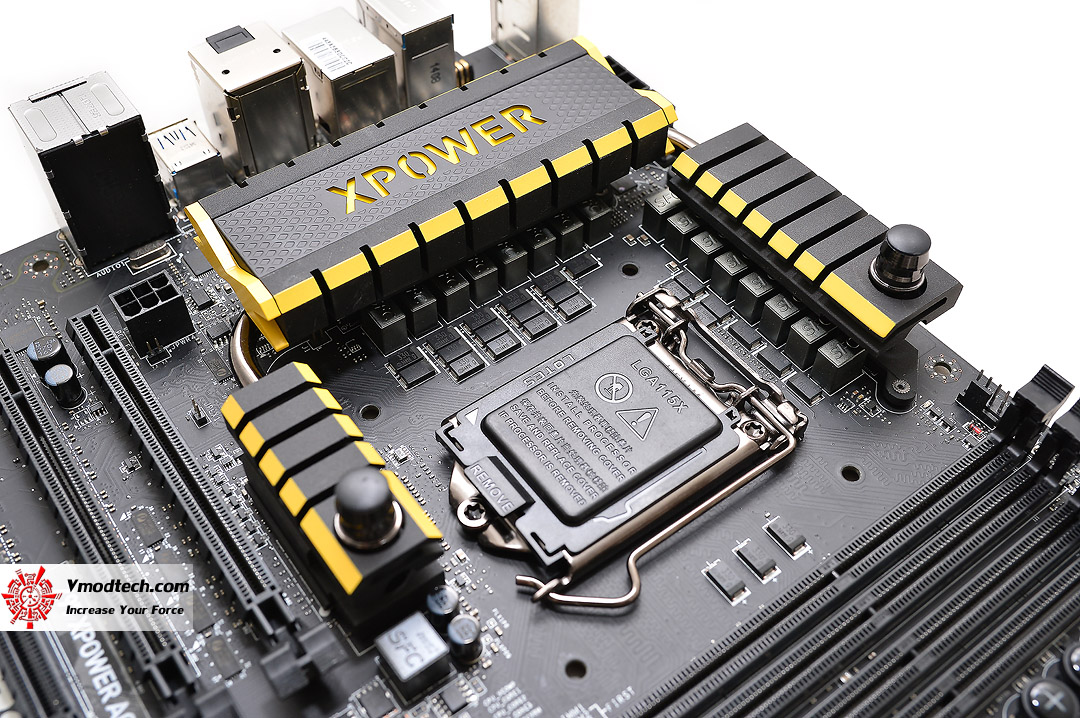

dsc 8922 MSI Z97 XPOWER AC Motherboard Review

ภาคจ่ายไฟขนาดรวม 16 เฟสแบบดิจิตอลแท้ๆนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้ ส่วนคำว่า XPOWER ตรงซิงค์ภาคจ่ายไฟ ก็จะมีไฟสีเหลืองงดงาม ขณะเปิดใช้งานด้วยนะครับ

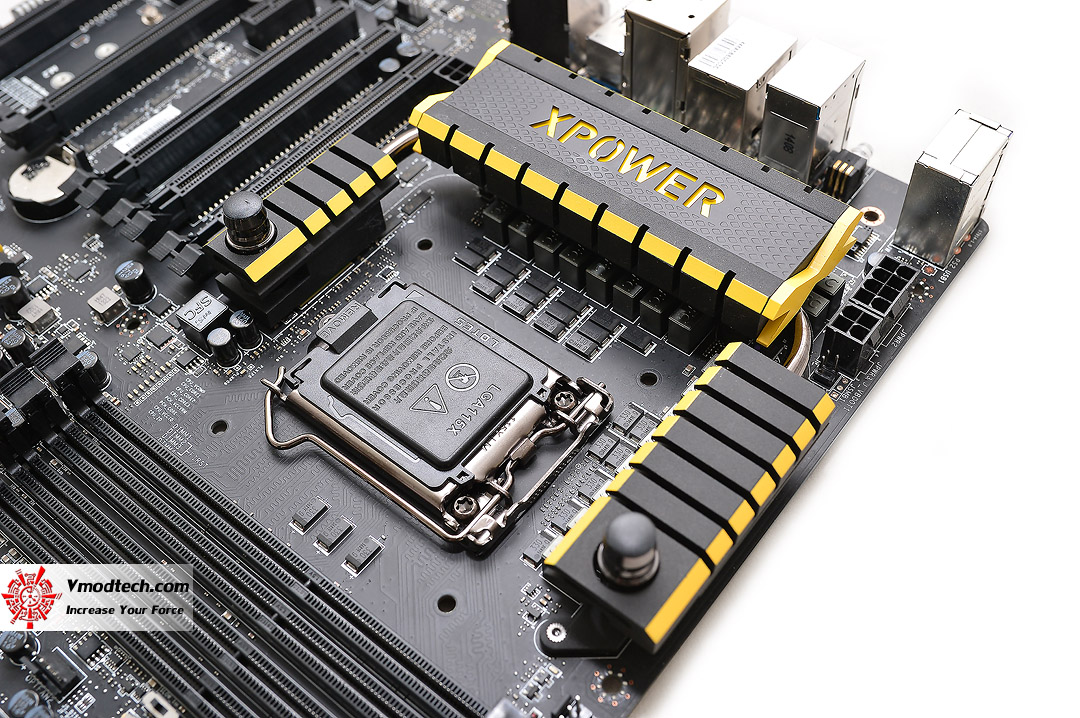

dsc 8924 MSI Z97 XPOWER AC Motherboard Review

สามารถต่อกับระบบระบายความร้อนด้วยน้ำเพื่อความเย็นของภาคจ่ายไฟแบบสูงสุดได้ด้วยนะครับ สวดยวด

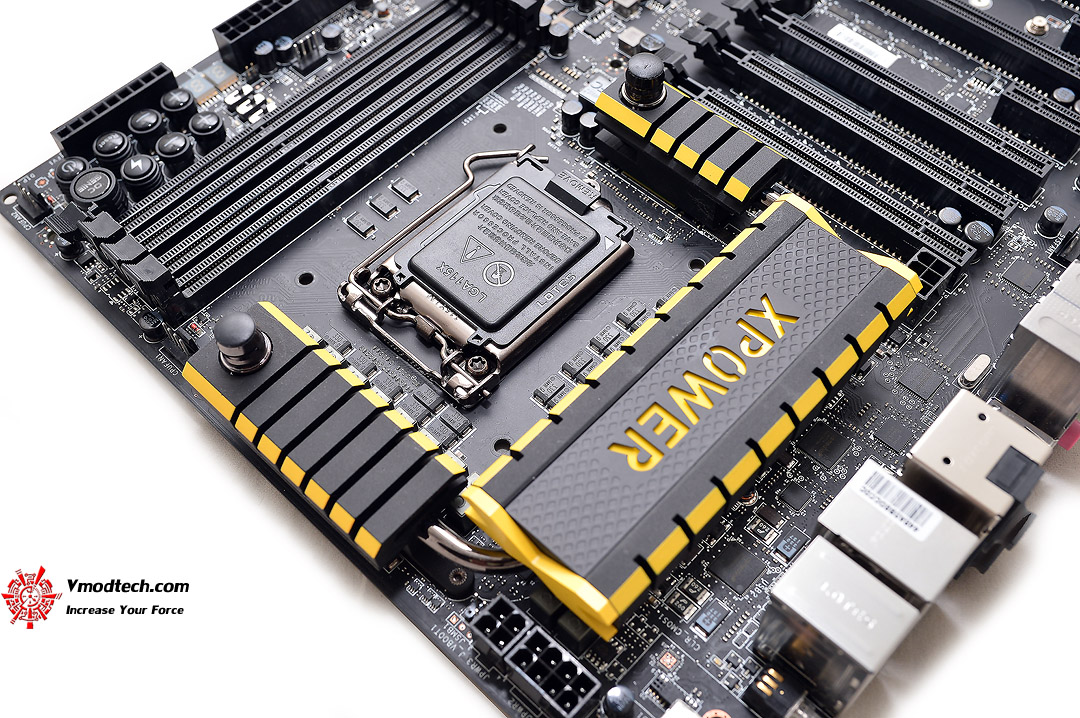

dsc 8927 MSI Z97 XPOWER AC Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 4+8 พิน สุดๆกันไปเลยนะครับ

dsc 8930 MSI Z97 XPOWER AC Motherboard Review

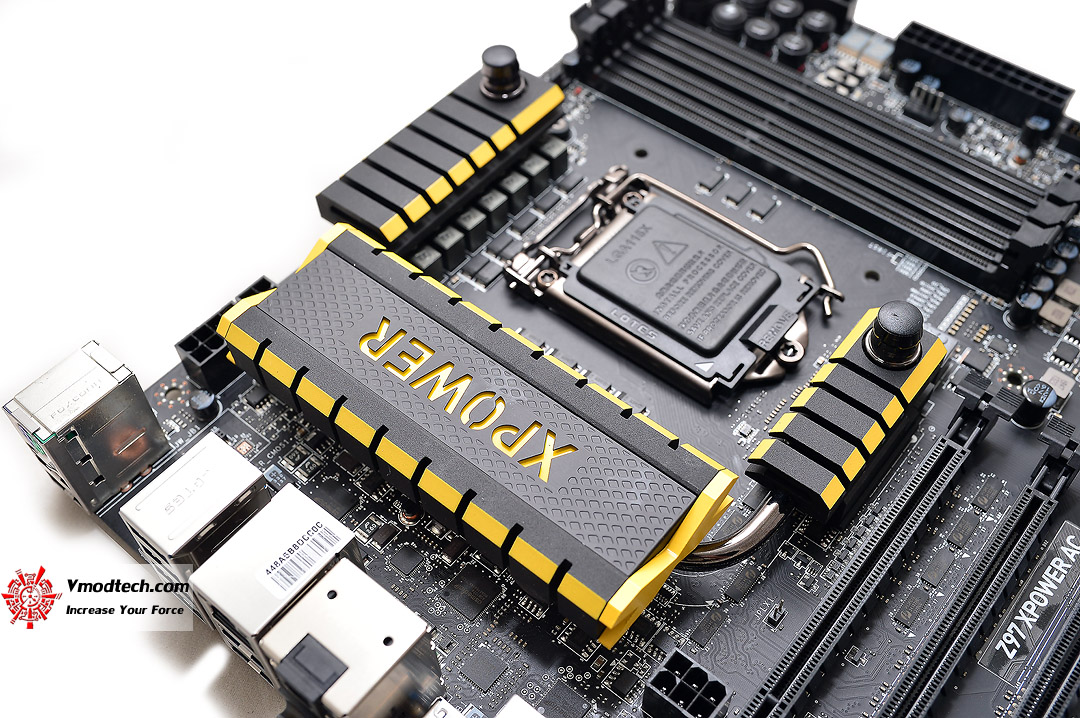

ซิงค์ระบายความร้อนให้ภาคจ่ายไฟ งดงามทุกมุมมองจริงๆครับ

dsc 8970 MSI Z97 XPOWER AC Motherboard Review

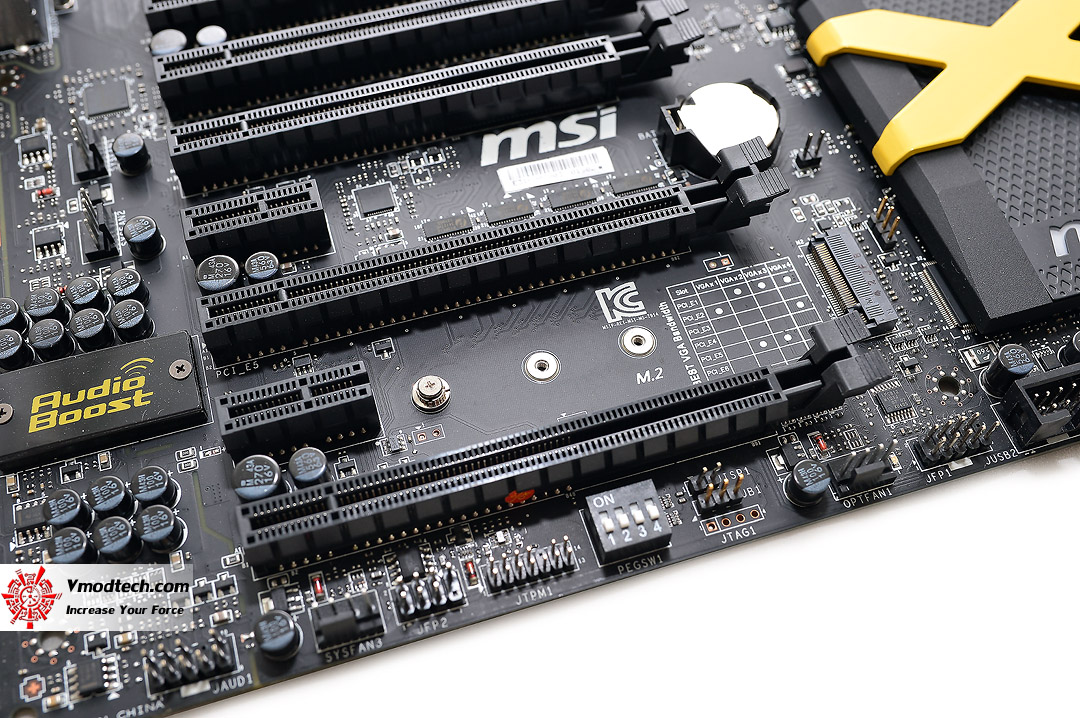

บริเวณ กลางบอร์ดจะมีที่สำหรับติด ตั้ง M.2 Slot (PCIex 2) ได้ถึงสามขนาดคือ 42 mm. , 60 mm. & 80 mm. ที่สามารถทำความเร็วสูงสุดได้ถึง 10GB/s มาให้ด้วยนะครับ แถมด้วยระบบเสียงเทพ Audio Boost เวอร์ชันล่าสุดปี 2014 อีกนะครับ ครบเครื่องจริงๆ

dsc 8934 MSI Z97 XPOWER AC Motherboard Review

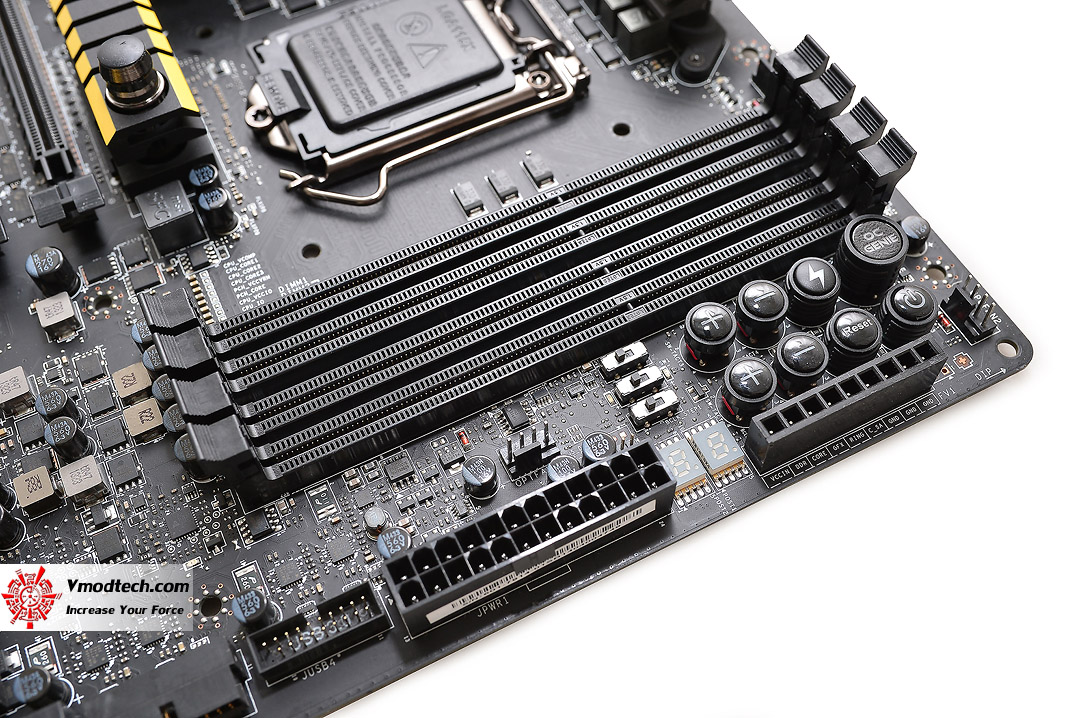

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ START , RESET , OC GENIE , DIRECT OC , COMPLETE DISCHARGE , DEBUG LED และจุดวัดไฟเลี้ยงส่วนต่างๆบนบอร์ดอยู่บริเวณนี้ด้วย ครบเครื่องเรื่อง OC กันเลย

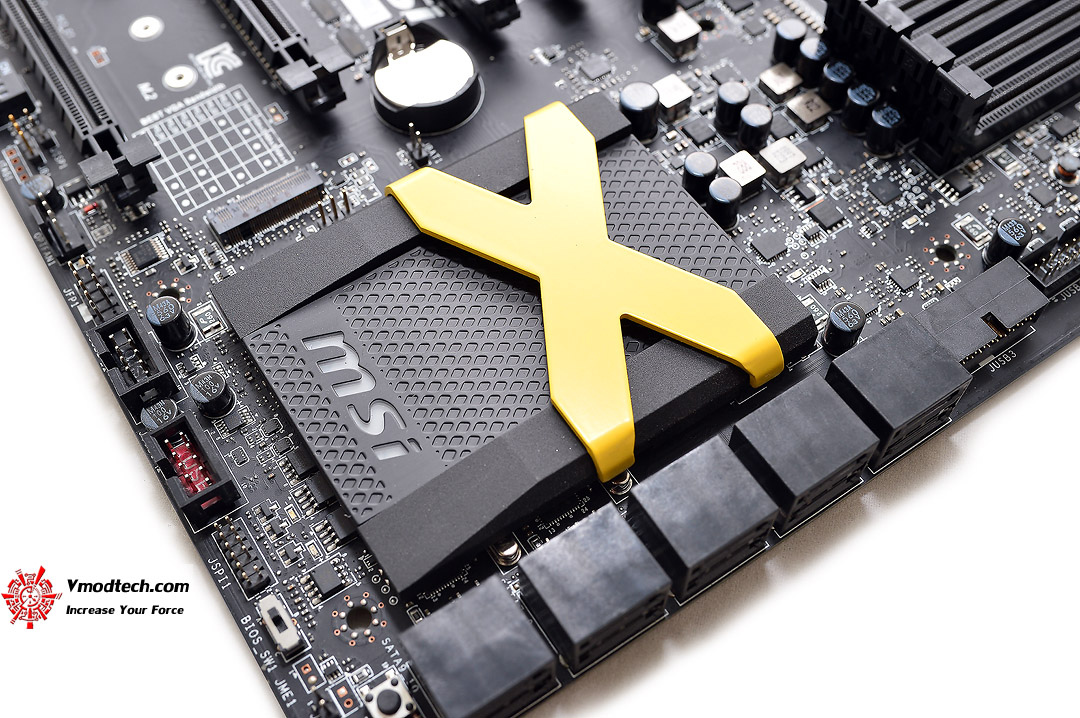

dsc 8947 MSI Z97 XPOWER AC Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

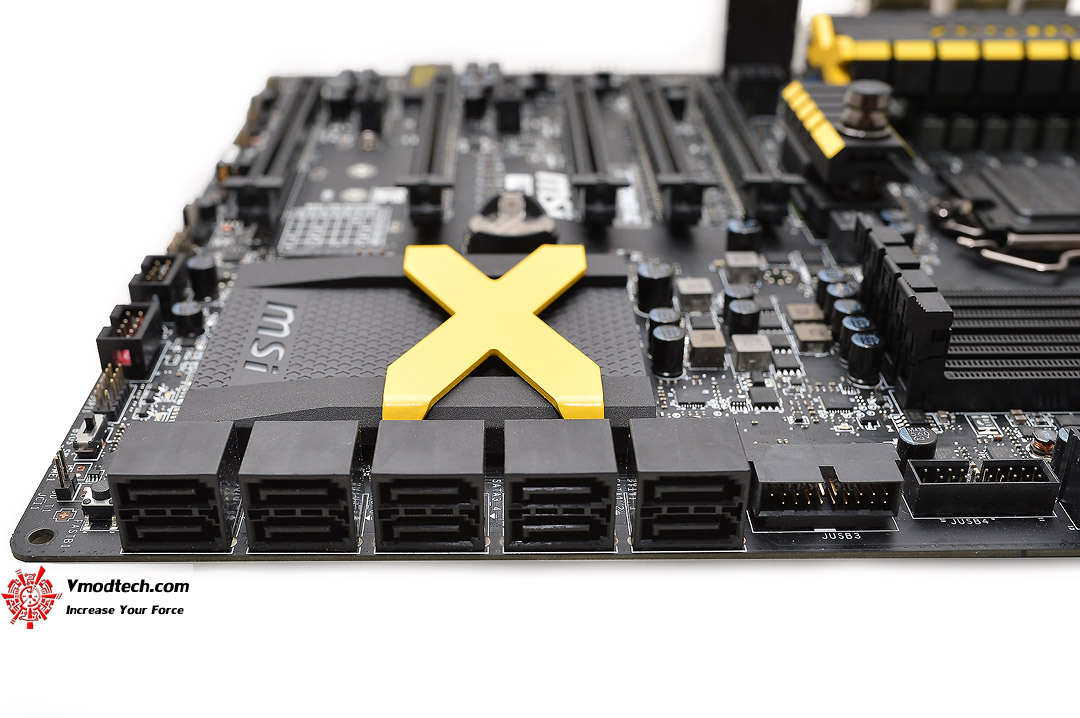

dsc 8953 MSI Z97 XPOWER AC Motherboard Review

ตามด้วยช่อง SATA3 6.0GB/s อีก 10 ช่องทางจัดเต็มครับ

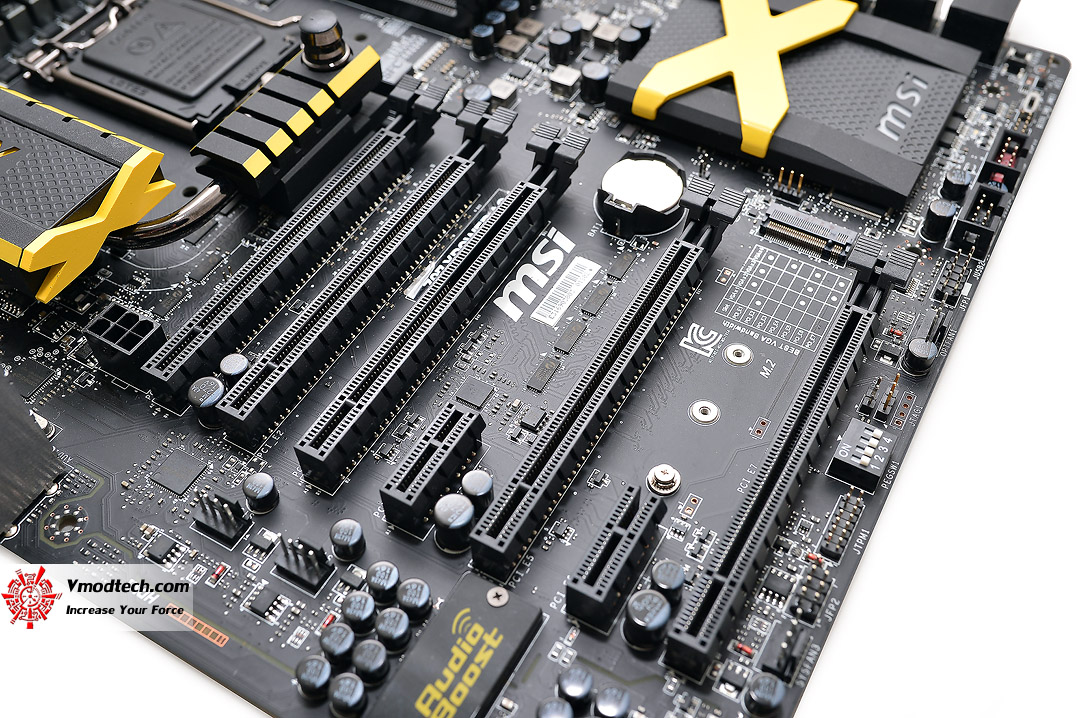

dsc 8961 MSI Z97 XPOWER AC Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 5 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 4-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางครับ มีช่องเสียบไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมบนบอร์ดแบบ 6 พิน กรณีที่ใช้งานแบบ 4-Ways SLI หรือ CrossFireX แล้วยัง OC เพิ่มไฟด้วยครับ

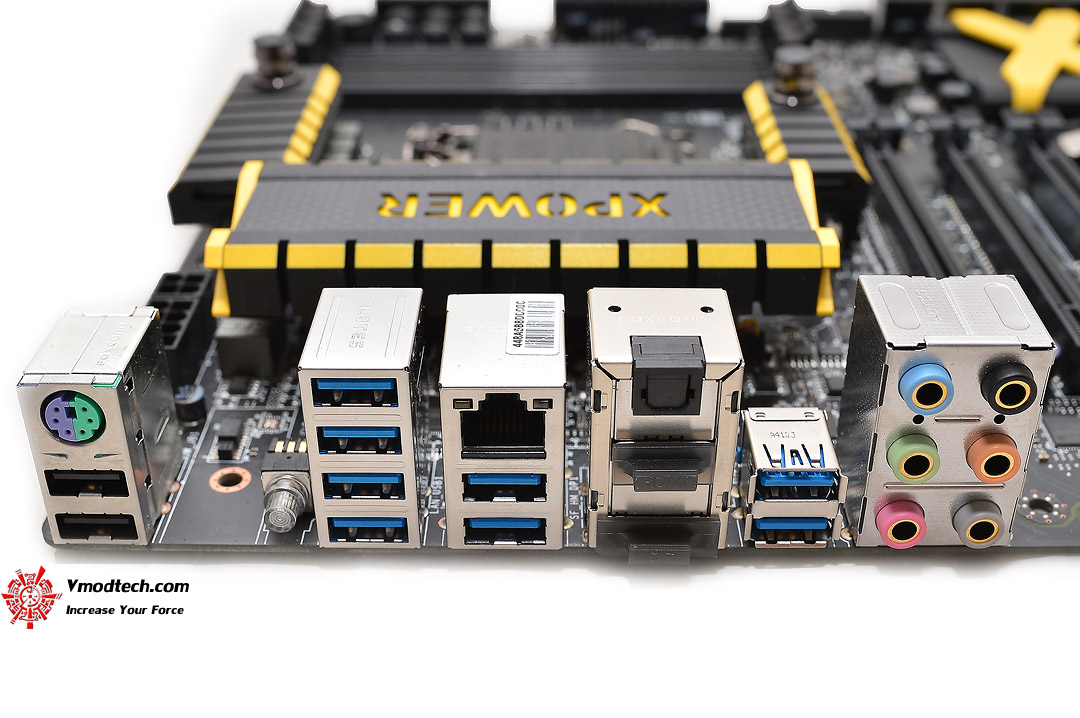

dsc 8985 MSI Z97 XPOWER AC Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ
