MSI Z97 XPOWER AC Motherboard Review

/ บทความโดย: Venom-Crusher , 01/06/2014 13:59, 13,190 views / view in EnglishEN
«»
Share

msi z97 xpower ac MSI Z97 XPOWER AC Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® 9 Series Chipset ลำดับที่ 19 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์ OC รุ่นใหญ่สุด ที่มาพร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัด แถมผ่านการทดสอบ OC และ Stress ด้วย Prime95 กันอย่างยาวนานถึง 24 ชั่วโมง จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง MSI ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า MSI Z97 XPOWER AC และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 MSI Z97 XPOWER AC Motherboard Review

Specifications

s2 MSI Z97 XPOWER AC Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ MSI Z97 XPOWER AC

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

MSI Z97 XPOWER AC Appearance

Package & Bundle

dsc 9024 MSI Z97 XPOWER AC Motherboard Review

ไปชมหน้าตาของกล่องกันก่อนครับ มากันโทนสีเหลืองดำดุดัน อันเป็นเอกลักษณ์ของบอร์ดในตระกูล OC ครับ

dsc 9032 MSI Z97 XPOWER AC Motherboard Review

ฝากล่องสองชั้นรูปตัว X หน้าต่างใส งดงามมากๆ

dsc 9028 MSI Z97 XPOWER AC Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ

dsc 8996 MSI Z97 XPOWER AC Motherboard Review

อุปกรณ์ที่ Bundle มาด้วยที่โดดเด่นล่าสุด ก็จะมี DELID DIE GUARD และ OC FAN STAND ครับ

s3 MSI Z97 XPOWER AC Motherboard Review

DELID DIE GUARD ถูกออกแบบมาเพื่อการโอเวอร์คล็อคด้วยความเย็นขั้นสูงสุด ด้วยการงัด Heatspeader ของ CPU ออก แล้วใส่เจ้า DELID DIE GUARD นี่ครอบไปแทนเพื่อกันคอร์ซีพียูบิ่นเสียหายขณะใส่อุปกรณ์ระบายความร้อน ก็จะช่วยให้การถ่ายความร้อนจาก DIE CPU ไปสู่อุปกรณ์ระบายความร้อนของเราได้โดยตรง ซึ่งถ้าใช้ Thermal Grease คุณภาพดีๆแล้ว ก็สามารถทำให้ความร้อนขณะ FullLoad ของ CPU ลดลงได้เป็นสิบองศาเซลเซียสกันเลยทีเดียวครับ

s4 MSI Z97 XPOWER AC Motherboard Review

ส่วน OC FAN STAND ก็ถูกออกแบบมาเพื่อยึดพัดลมระบายความร้อนขนาด 120 mm. สำหรับเป่าระบายความร้อนให้ภาคจ่ายไฟและหน่วยความจำของบอร์ดได้โดยตรง แบบนี้ถูกใจนักโอเวอร์คล็อคกันอย่างแน่นอนครับ

dsc 9074 MSI Z97 XPOWER AC Motherboard Review

พัดลมสีเข้ากันกับมาเธอร์บอร์ดรุ่นนี้ก็มีจำหน่ายแยกนะครับ โดยจะมากันในแบรนด์ดัง Sharkoon รุ่น SHARK BLADES

dsc 9001 MSI Z97 XPOWER AC Motherboard Review

ตามด้วยชุด Intel® WI-FI AC & BLUETOOTH เพื่อความสะดวกสบายและอิสระในการใช้งานสูงสุด

s5 MSI Z97 XPOWER AC Motherboard Review

แรงๆกันแบบนี้ Bundle กันมาให้ฟรีๆไม่ต้องซื้อเพิ่มครับ

dsc 9015 MSI Z97 XPOWER AC Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ที่เหลือครับ

dsc 9008 MSI Z97 XPOWER AC Motherboard Review

ชอบจริงๆครับสำหรับสติกเกอร์อลูมิเนียมหรูหราลาย OC Series สำหรับติดหน้าเคส ขอได้ไหมครับ อิอิกำ

Motherboard Appearance

dsc 8912 MSI Z97 XPOWER AC Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเหลืองดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล OC ครับ

dsc 8909 MSI Z97 XPOWER AC Motherboard Review

สวยงามทุกมุมมองครับ

dsc 8916 MSI Z97 XPOWER AC Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 8922 MSI Z97 XPOWER AC Motherboard Review

ภาคจ่ายไฟขนาดรวม 16 เฟสแบบดิจิตอลแท้ๆนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้ ส่วนคำว่า XPOWER ตรงซิงค์ภาคจ่ายไฟ ก็จะมีไฟสีเหลืองงดงาม ขณะเปิดใช้งานด้วยนะครับ

dsc 8924 MSI Z97 XPOWER AC Motherboard Review

สามารถต่อกับระบบระบายความร้อนด้วยน้ำเพื่อความเย็นของภาคจ่ายไฟแบบสูงสุดได้ด้วยนะครับ สวดยวด

dsc 8927 MSI Z97 XPOWER AC Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 4+8 พิน สุดๆกันไปเลยนะครับ

dsc 8930 MSI Z97 XPOWER AC Motherboard Review

ซิงค์ระบายความร้อนให้ภาคจ่ายไฟ งดงามทุกมุมมองจริงๆครับ

dsc 8970 MSI Z97 XPOWER AC Motherboard Review

บริเวณ กลางบอร์ดจะมีที่สำหรับติด ตั้ง M.2 Slot (PCIex 2) ได้ถึงสามขนาดคือ 42 mm. , 60 mm. & 80 mm. ที่สามารถทำความเร็วสูงสุดได้ถึง 10GB/s มาให้ด้วยนะครับ แถมด้วยระบบเสียงเทพ Audio Boost เวอร์ชันล่าสุดปี 2014 อีกนะครับ ครบเครื่องจริงๆ

dsc 8934 MSI Z97 XPOWER AC Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ START , RESET , OC GENIE , DIRECT OC , COMPLETE DISCHARGE , DEBUG LED และจุดวัดไฟเลี้ยงส่วนต่างๆบนบอร์ดอยู่บริเวณนี้ด้วย ครบเครื่องเรื่อง OC กันเลย

dsc 8947 MSI Z97 XPOWER AC Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 8953 MSI Z97 XPOWER AC Motherboard Review

ตามด้วยช่อง SATA3 6.0GB/s อีก 10 ช่องทางจัดเต็มครับ

dsc 8961 MSI Z97 XPOWER AC Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 5 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ 4-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางครับ มีช่องเสียบไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมบนบอร์ดแบบ 6 พิน กรณีที่ใช้งานแบบ 4-Ways SLI หรือ CrossFireX แล้วยัง OC เพิ่มไฟด้วยครับ

dsc 8985 MSI Z97 XPOWER AC Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..MSI Z97 GAMING 9 AC
.Memory ..AVEXIR Core Series DDR3 3100 (PC3 24800) C12 8GB Kit
.Graphic Card ..MSI GeForce GTX 780 LIGHTNING 3GB GDDR5 @ 1,050/1,103 Boost/6,408MHz
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 8904 MSI Z97 XPOWER AC Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

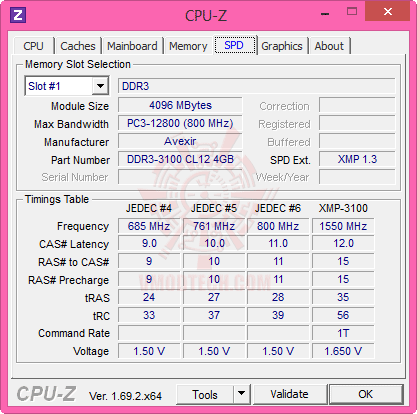

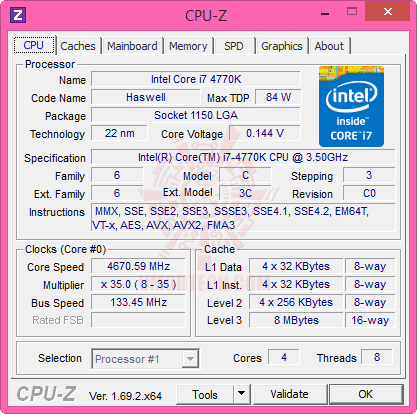

4th Generation Intel® Core™ i7-4770K @ 4,670MHz Bclk 133.45MHz

NB Freq. 4,670MHz DDR3 3,202MHz 12-15-15-35-2T

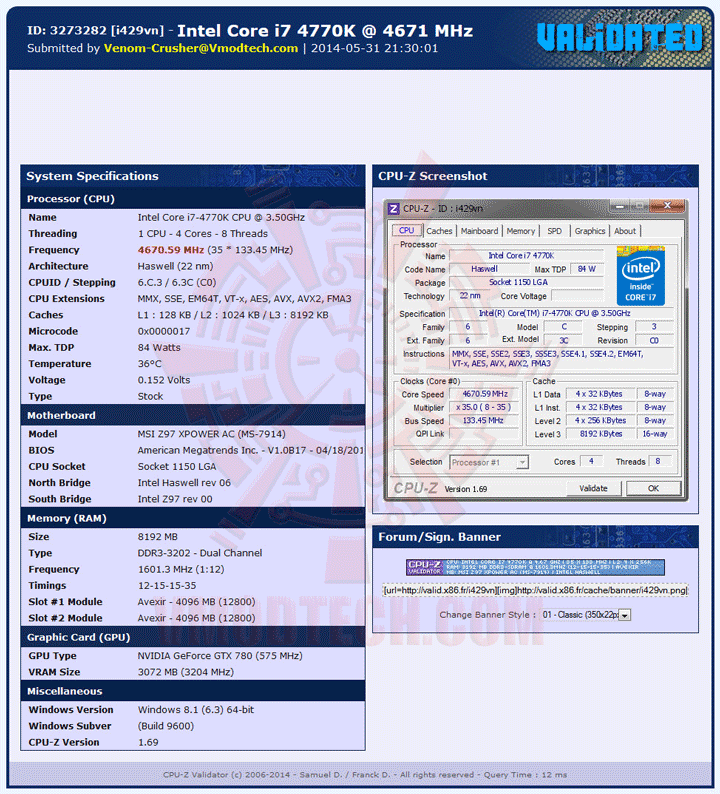

va MSI Z97 XPOWER AC Motherboard Review

Validation link >>Click<<

c1 MSI Z97 XPOWER AC Motherboard Review

c2 MSI Z97 XPOWER AC Motherboard Review

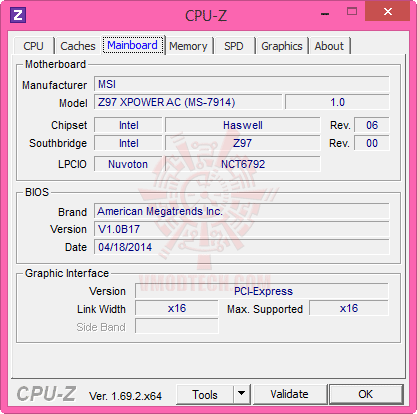

c3 MSI Z97 XPOWER AC Motherboard Review

c4 MSI Z97 XPOWER AC Motherboard Review

c5 MSI Z97 XPOWER AC Motherboard Review

c6 MSI Z97 XPOWER AC Motherboard Review

c7 MSI Z97 XPOWER AC Motherboard Review

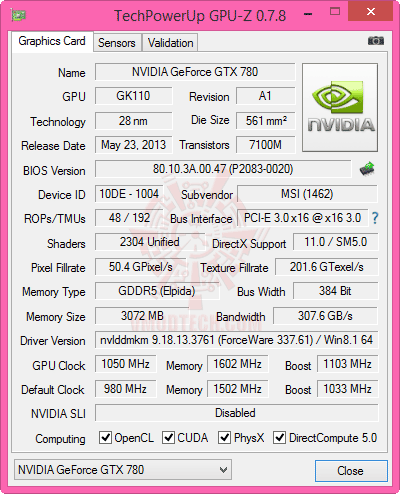

MSI GeForce GTX 780 LIGHTNING 3GB GDDR5 @ 1,050/1,103 Boost/6,408MHz กันบ้างครับงานนี้

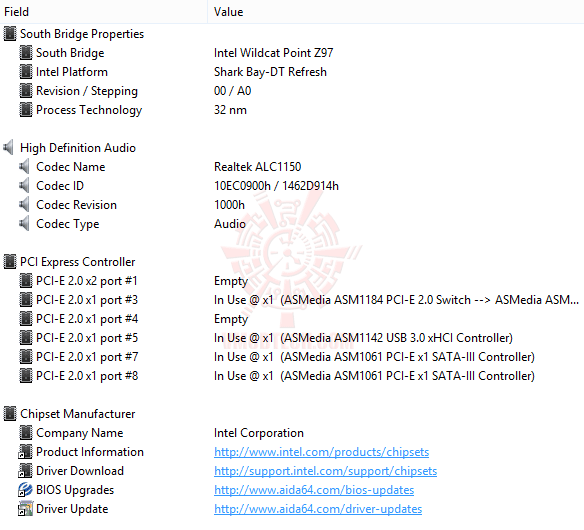

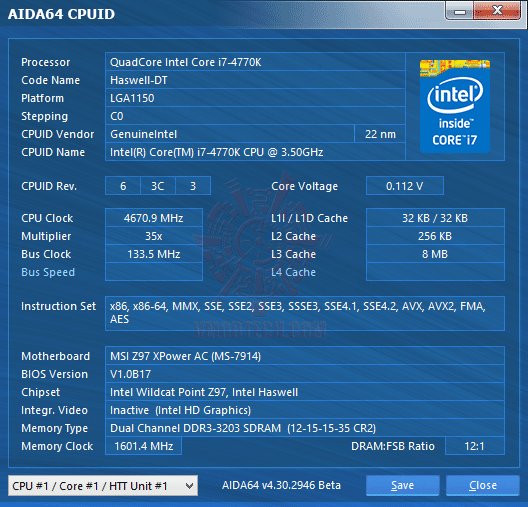

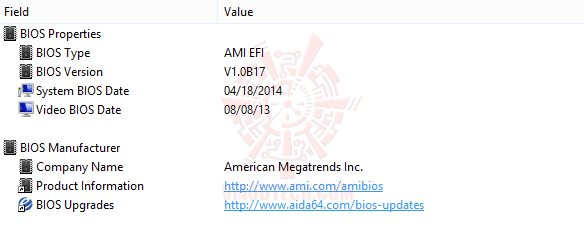

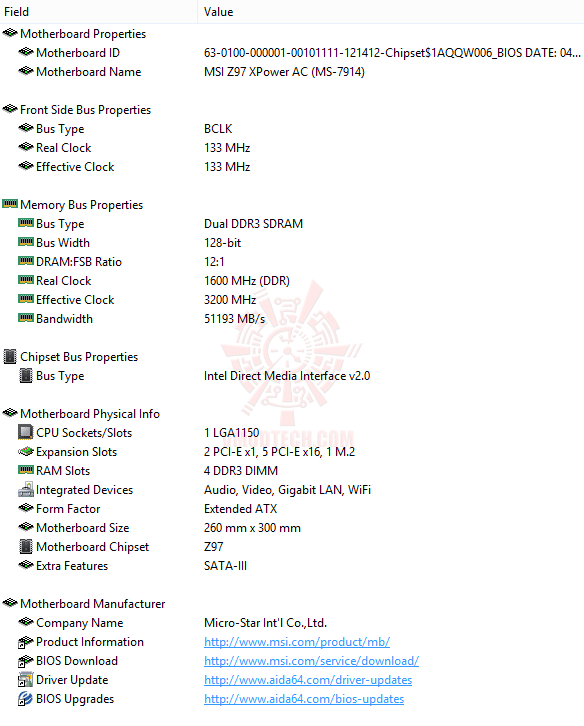

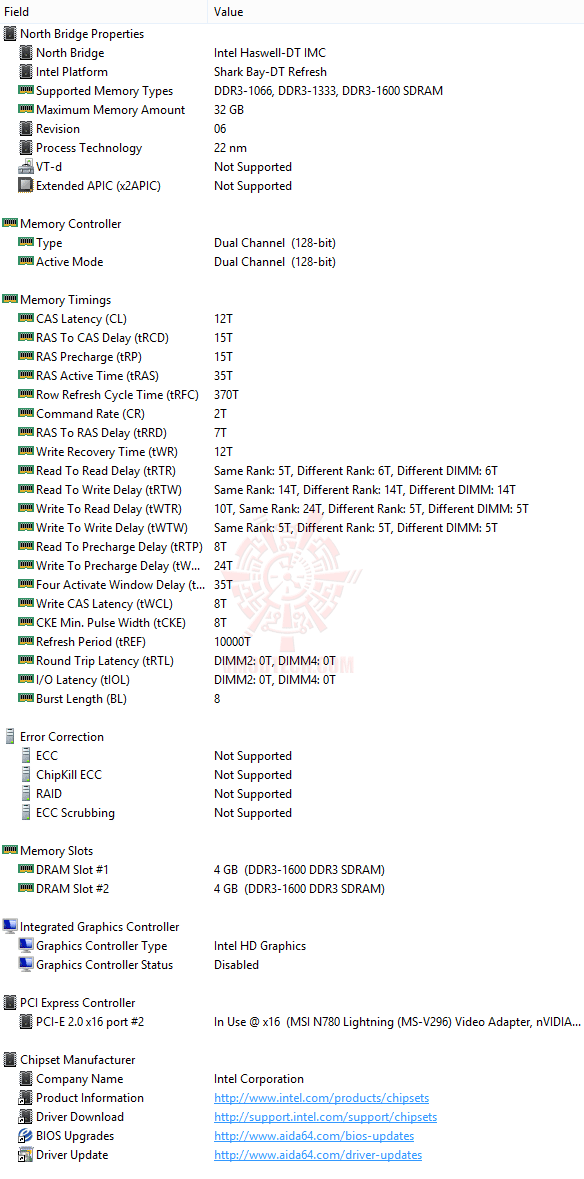

System Properties in AIDA64 Extreme Edition

ed1 MSI Z97 XPOWER AC Motherboard Review

ed2 MSI Z97 XPOWER AC Motherboard Review

ed3 MSI Z97 XPOWER AC Motherboard Review

ed4 MSI Z97 XPOWER AC Motherboard Review

ed5 MSI Z97 XPOWER AC Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

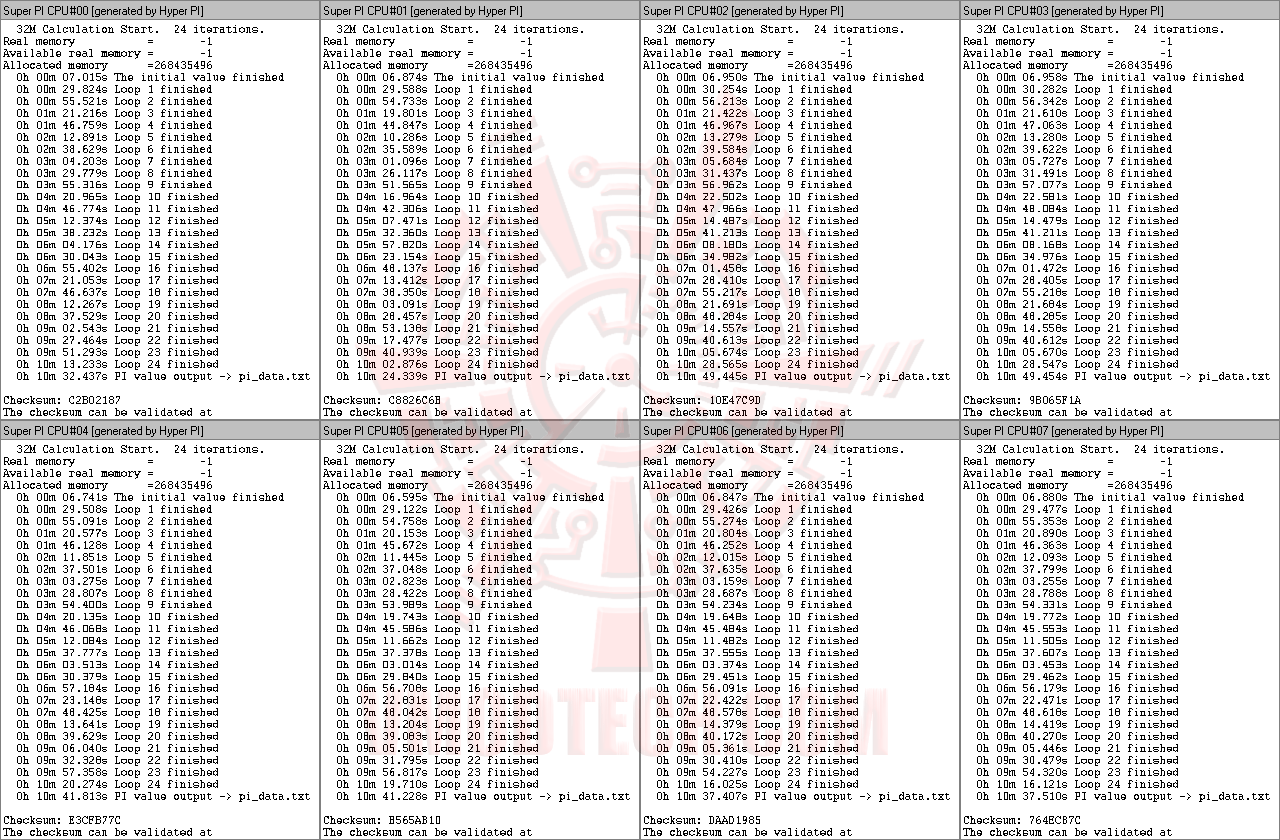

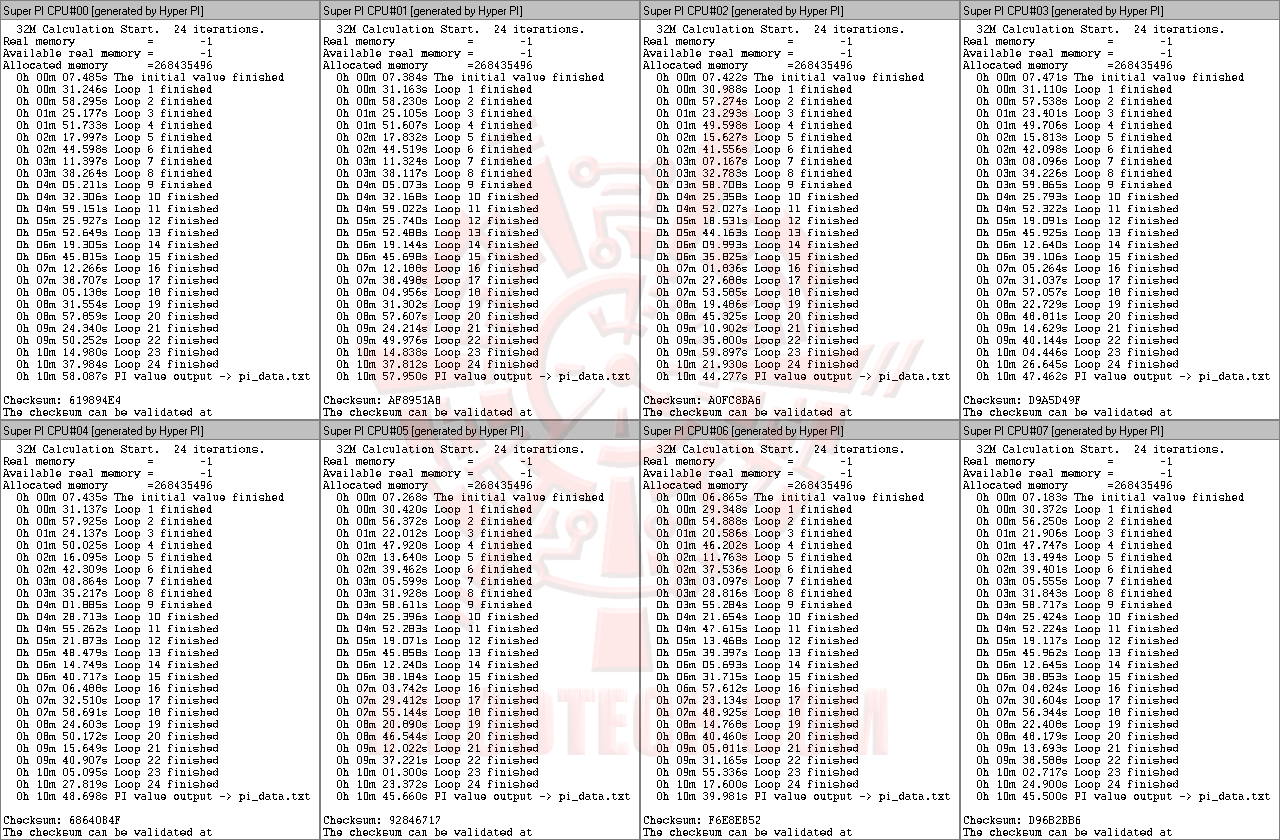

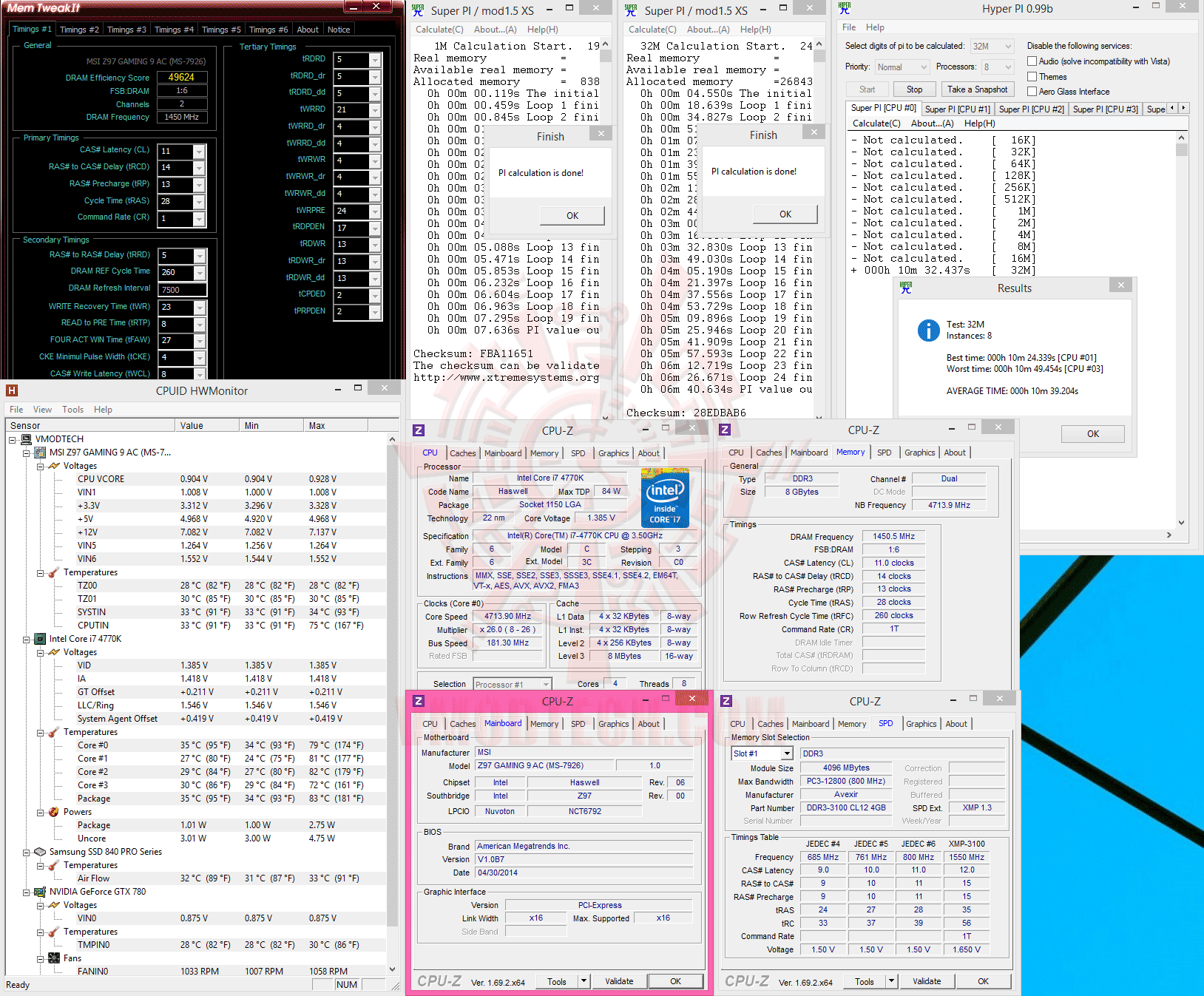

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 MSI Z97 XPOWER AC Motherboard Review

hpi 2 MSI Z97 XPOWER AC Motherboard Review

(Click ScreenShot to Enlarge)

SuperPI 32M พร้อมกัน 8 เธรด ในระดับเวลา 10.XX นาทีทุกหัว แม้จะใช้ Timing หลวมๆ ด้วยความเร็วหน่วยความจำที่ 3,202MHz Fast & Furious!!!

————————————————–

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v MSI Z97 XPOWER AC Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 MSI Z97 XPOWER AC Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.08 FPS

CINEBENCH R9.5

c95 MSI Z97 XPOWER AC Motherboard Review

CINEBENCH R10

c10 MSI Z97 XPOWER AC Motherboard Review

CINEBENCH R11.5

c115 MSI Z97 XPOWER AC Motherboard Review

CINEBENCH R15

c15 MSI Z97 XPOWER AC Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 MSI Z97 XPOWER AC Motherboard Review

CPU Queen

e2 MSI Z97 XPOWER AC Motherboard Review

CPU PhotoWorxx

e3 MSI Z97 XPOWER AC Motherboard Review

CPU ZLib

e4 MSI Z97 XPOWER AC Motherboard Review

CPU AES

e5 MSI Z97 XPOWER AC Motherboard Review

CPU Hash

e6 MSI Z97 XPOWER AC Motherboard Review

FPU VP8

e7 MSI Z97 XPOWER AC Motherboard Review

FPU Julia

e8 MSI Z97 XPOWER AC Motherboard Review

FPU Mandel

e9 MSI Z97 XPOWER AC Motherboard Review

FPU SinJulia

e10 MSI Z97 XPOWER AC Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 MSI Z97 XPOWER AC Motherboard Review

3DMark 05

05 MSI Z97 XPOWER AC Motherboard Review

3DMark 06

06 MSI Z97 XPOWER AC Motherboard Review

3DMark Vantage

07 MSI Z97 XPOWER AC Motherboard Review

3DMark 11

11 MSI Z97 XPOWER AC Motherboard Review

3DMark (2013)

13 MSI Z97 XPOWER AC Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ MSI GeForce GTX 780 LIGHTNING 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set MSI Z97 XPOWER AC Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 MSI Z97 XPOWER AC Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 54.9 FPS

AquaMark3 HWBOT edition

15 MSI Z97 XPOWER AC Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss MSI Z97 XPOWER AC Motherboard Review

Settings

16 set MSI Z97 XPOWER AC Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 MSI Z97 XPOWER AC Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

dsc 8912 MSI Z97 XPOWER AC Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด MSI Z97 XPOWER AC ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการต่อกราฟฟิคการ์ดใช้งานแบบ 4-Ways SLI & CrossFireX แถมด้วย Features การโอเวอร์คล็อคในระดับสุดยอดและจัดเต็ม โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,670MHz Bclk 133.45MHz NB Freq. 4,670MHz DDR3 3,202MHz 12-15-15-35-2T กันอย่างมีเสถียรภาพและยังคงไว้ซึ่งประสิทธิภาพในระดับที่สูง ด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง ส่วนทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันสุดๆๆๆกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 13,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.
