MSI Z97S SLI PLUS Appearance

มาดูหน้าตากันก่อนเลยครับ

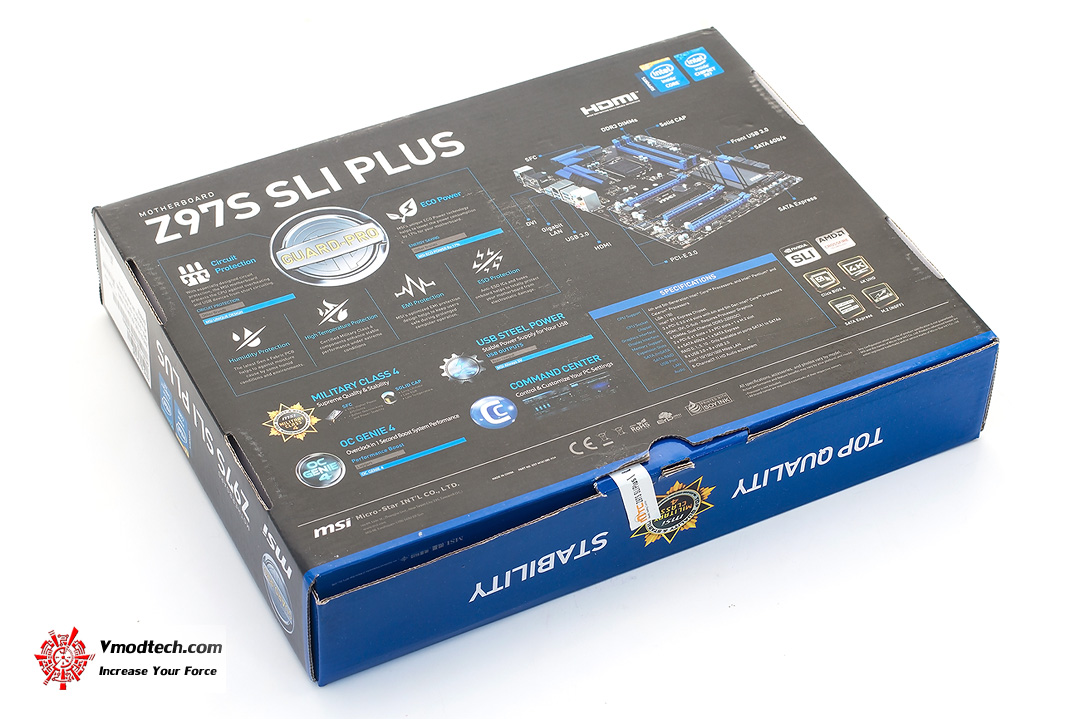

มากันในกล่องดำรายละเอียดเพียบเลยครับ

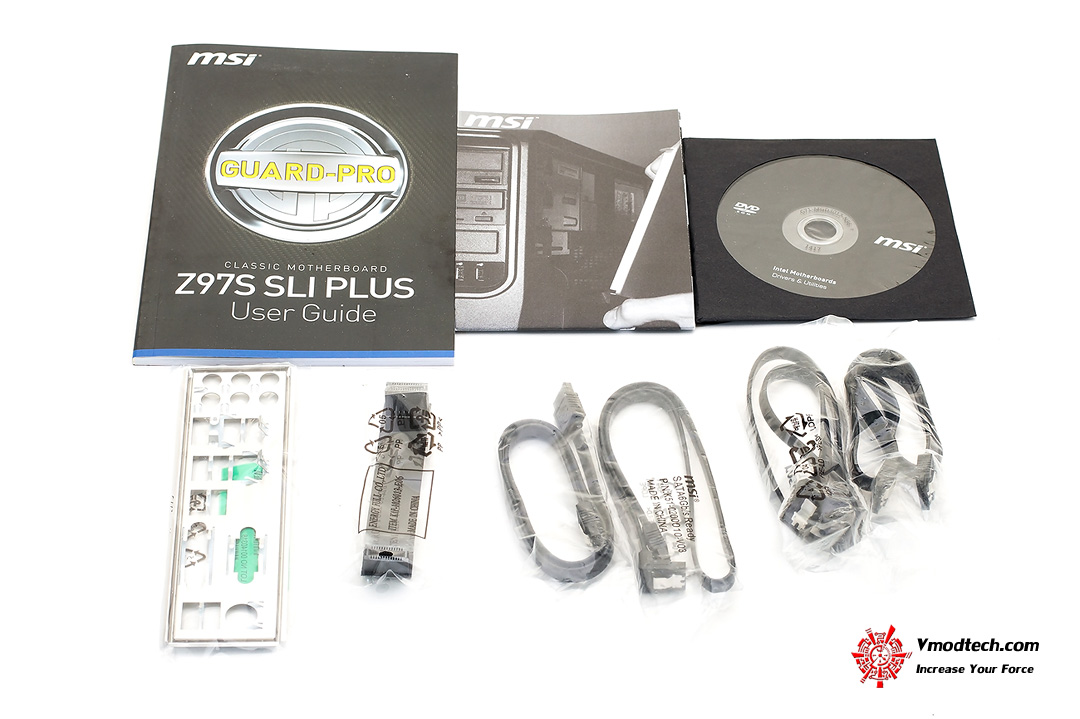

ของภายในกล่องก็มี  คู่มือและแผ่นไดร์เวอร์ต่างๆ, I/O Shield, SLI Bridge, 4 x SATA Data Cables

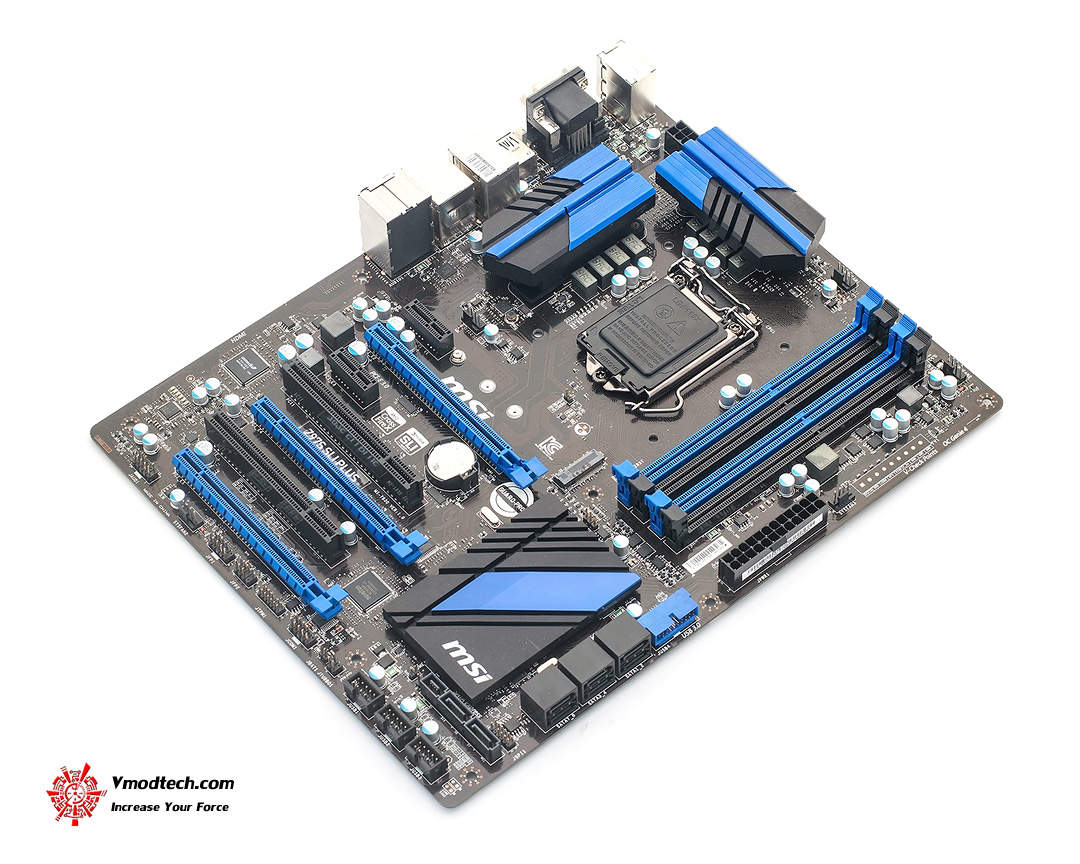

มาดูตัว Motherboard กันเลยครับ

MSI Z97S SLI PLUS เป็น Motherboard ขนาด ATX

PCB สีดำ ตัดกับ ซิงค์และสล็อตต่างๆสีน้ำเงินสวยงาม

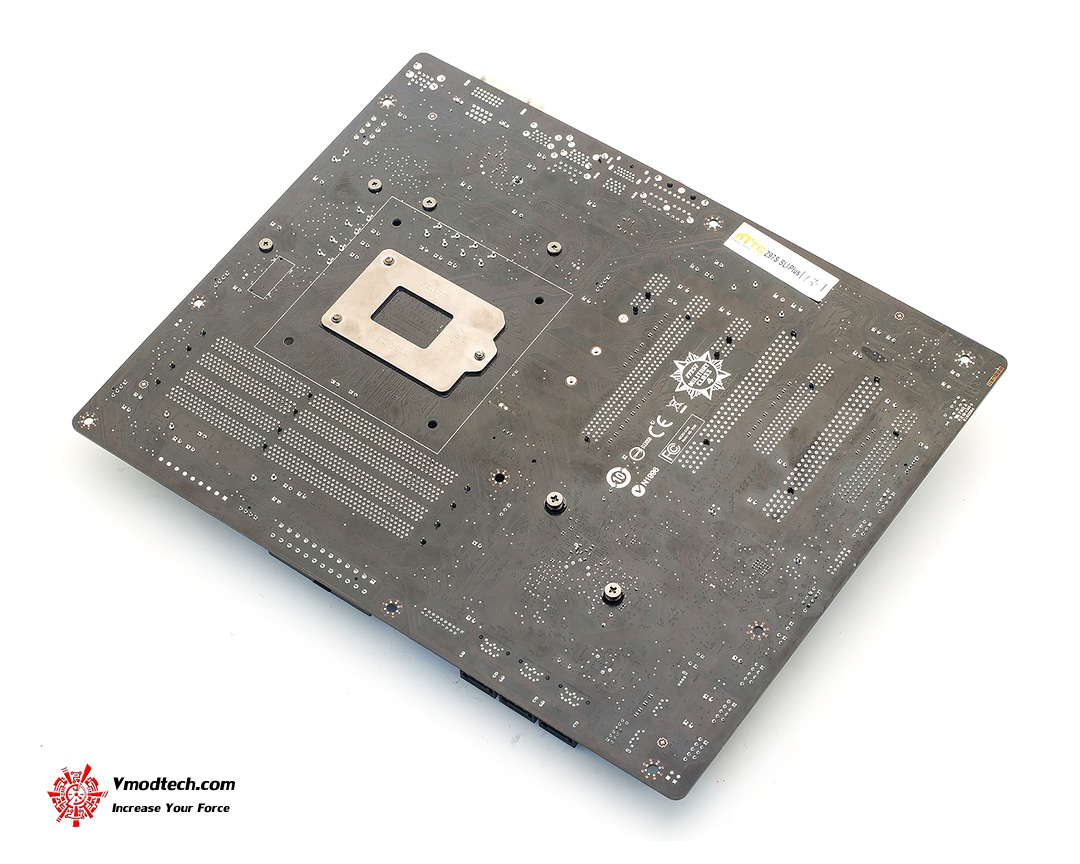

ชมด้านหลังกันก่อนซักนิด

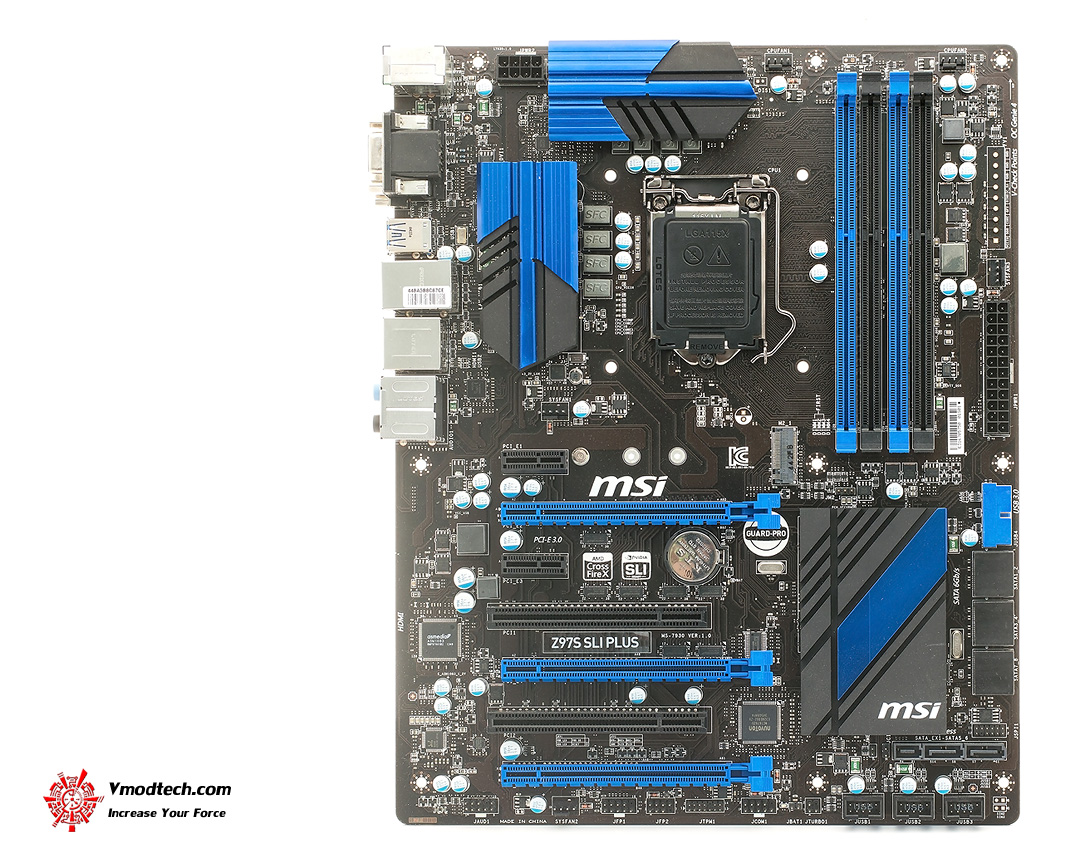

ดู Layout เต็มๆกันก่อนครับ

Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150

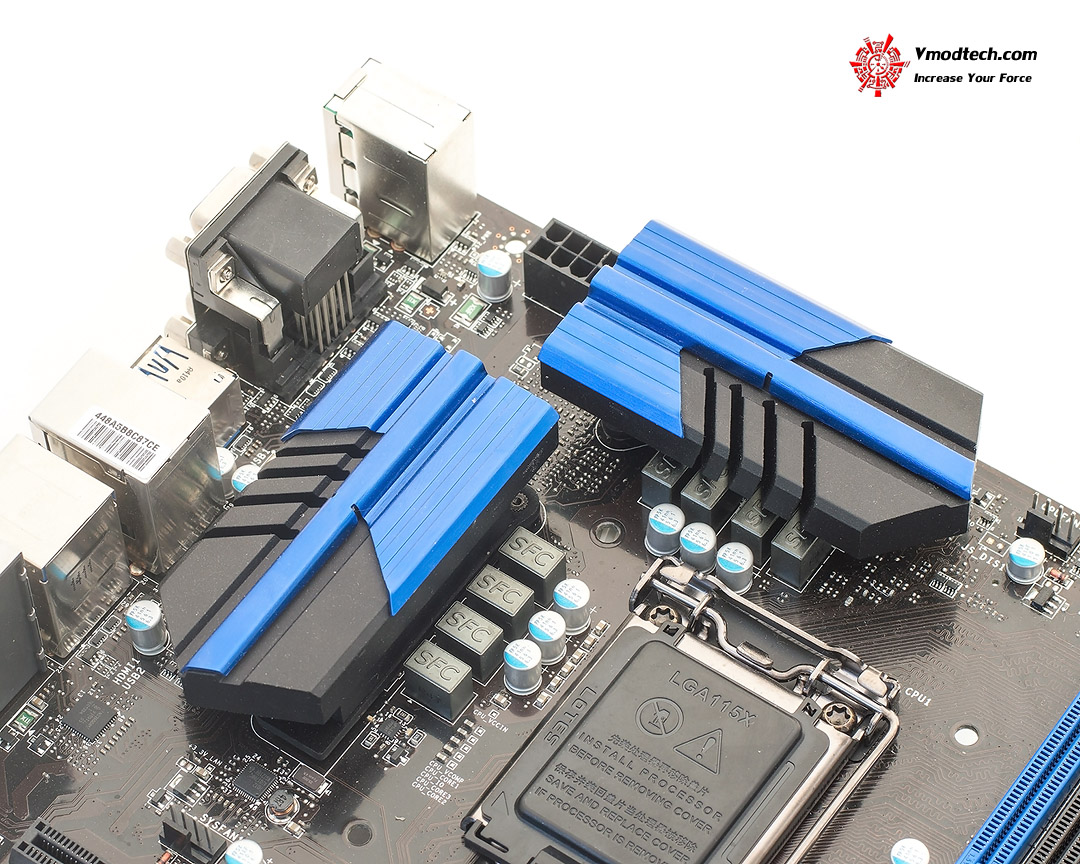

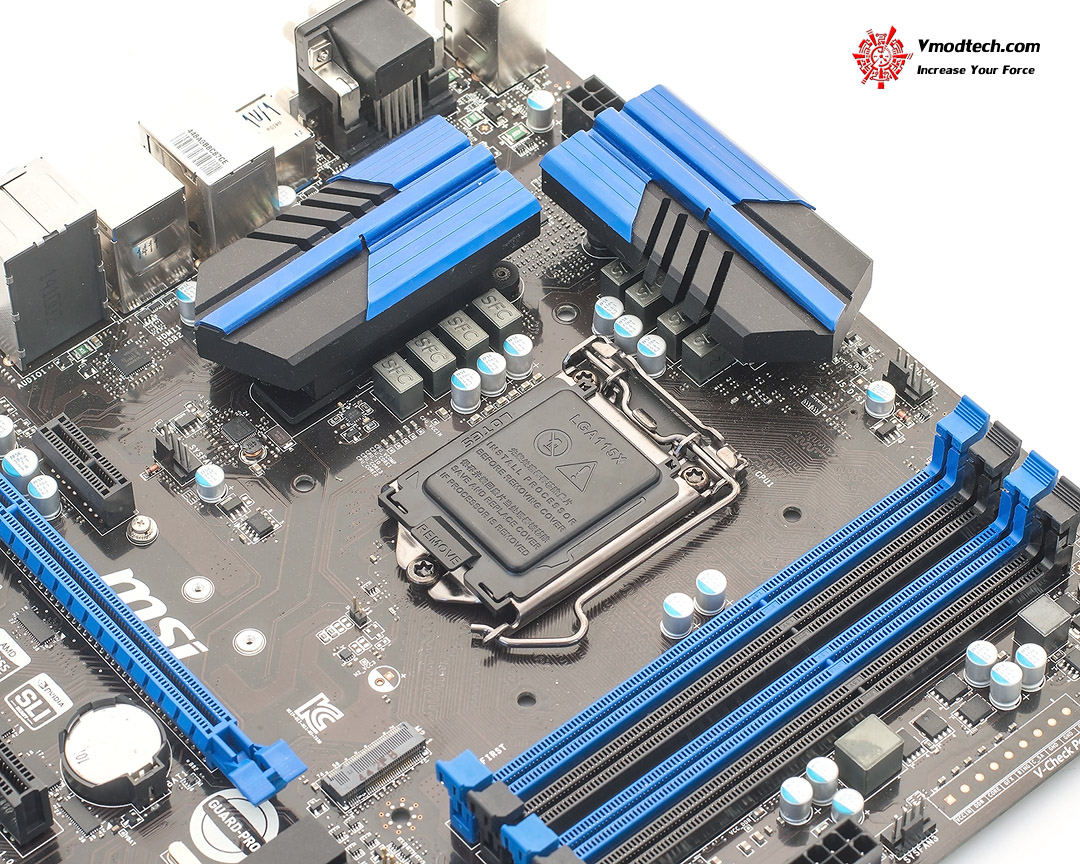

ภาคจ่ายไฟ 8 เฟส (Super Ferrite Chokes) และ SOLID CAP เทคโลโลยี Military Class 4 จาก MSI ครับ

และยังมีฮีตซิงค์ภาคจ่ายไปสีน้ำเงินดำงามๆครับ

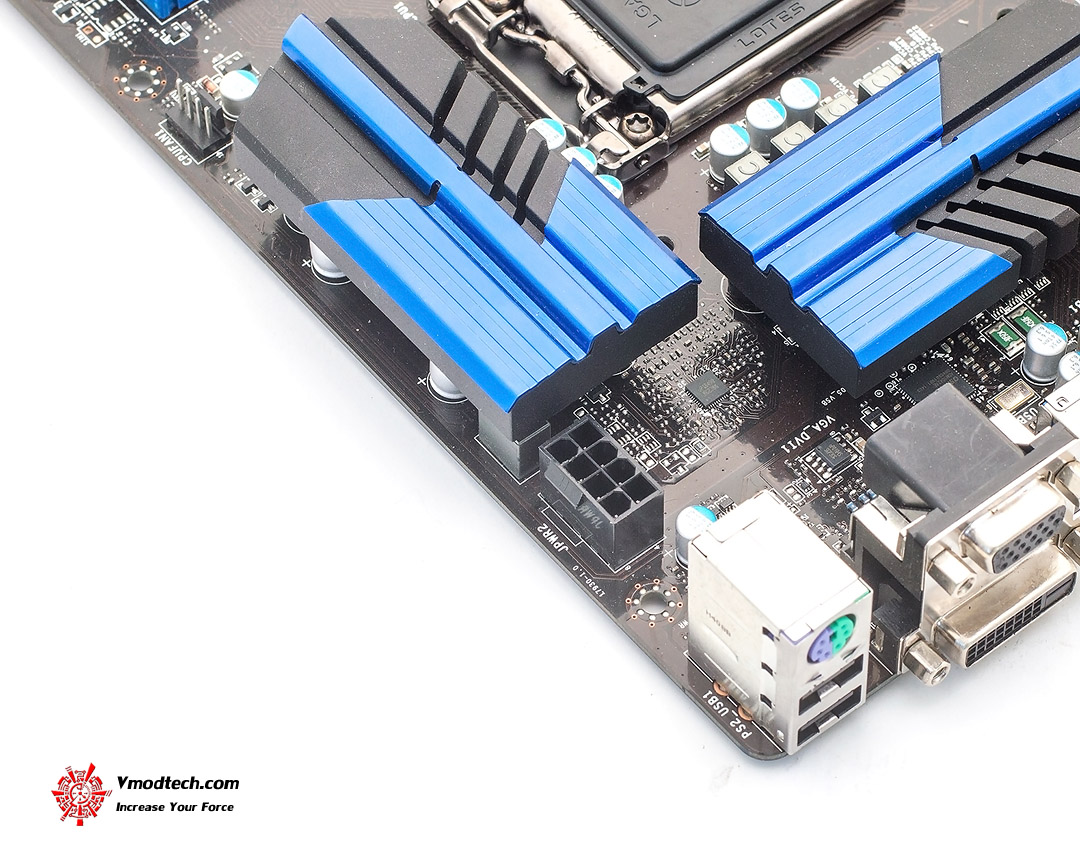

ไฟเลี้ยง CPU ใช้หัว 8พิน 1หัวครับ

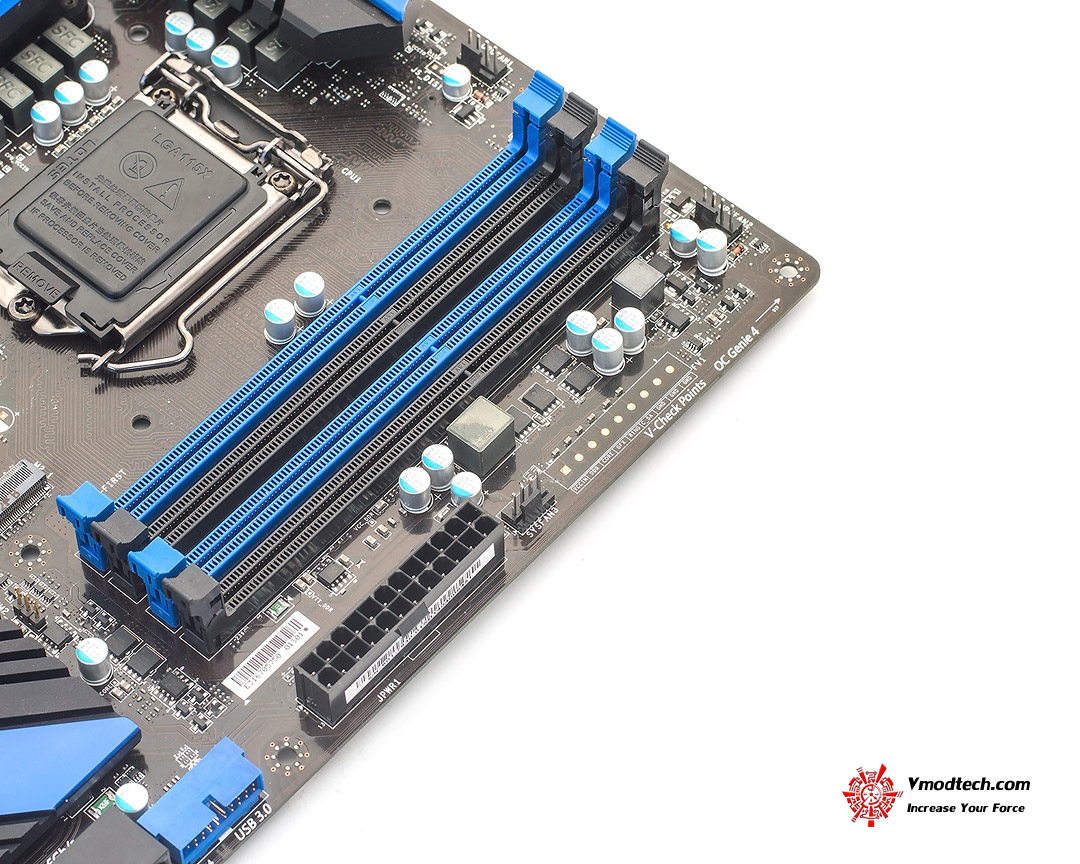

มาดูในด้านของ Memory กันบ้าง

Dual Channel DDR3 Memory Technology, 4 x DDR3 DIMM Slots, Supports non-ECC, un-buffered memory, Supports Intel® Extreme Memory Profile (XMP) รองรับความจุได้สูงสุด 32GB

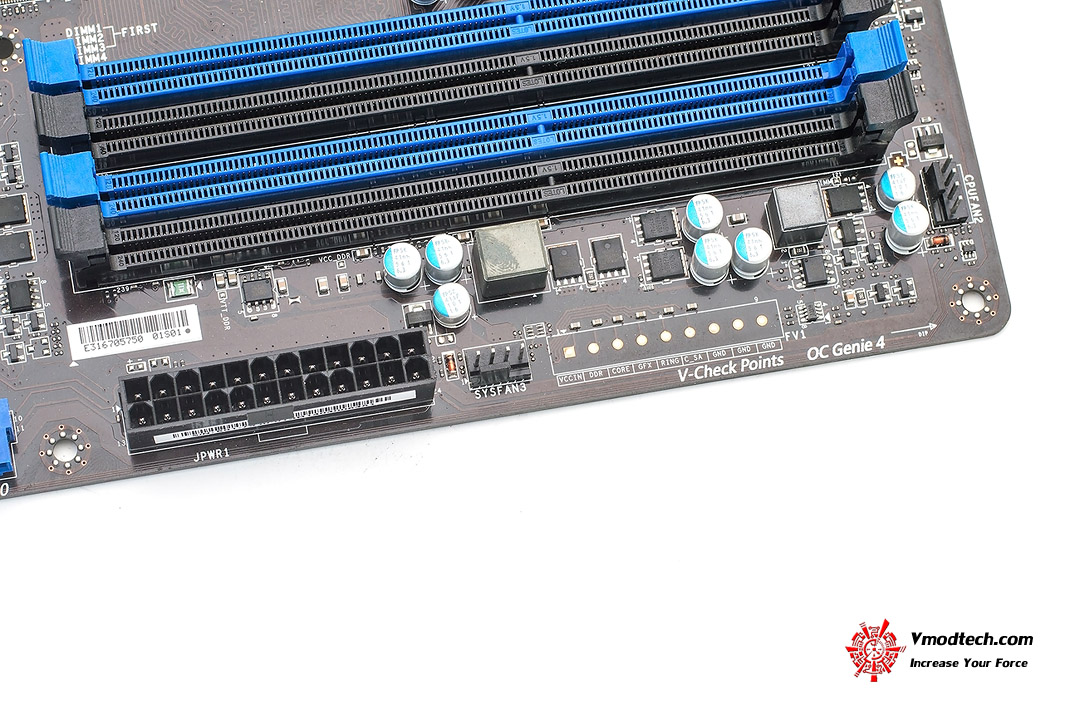

สำหรับไฟเลี้ยงก็ต้องการ 24พิน ตามมาตรฐานครับ

ข้างๆเป็น V-Check Points สำหรับใช้ฮาร์ดแวร์เช็คไฟต่างๆครับ

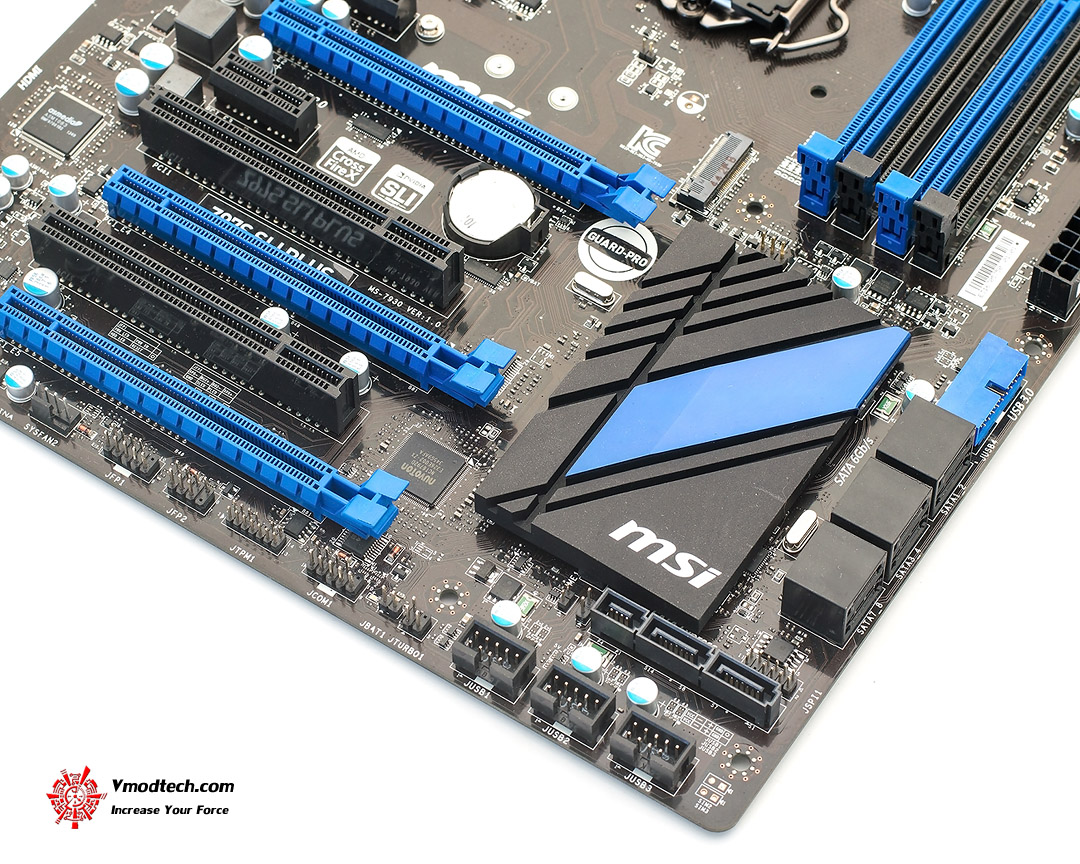

ชิบเซ็ต Intel^® Z97 ก็มีฮีตซิงคสีน้ำเงินดำงามๆระบายความร้อนให้ครับ

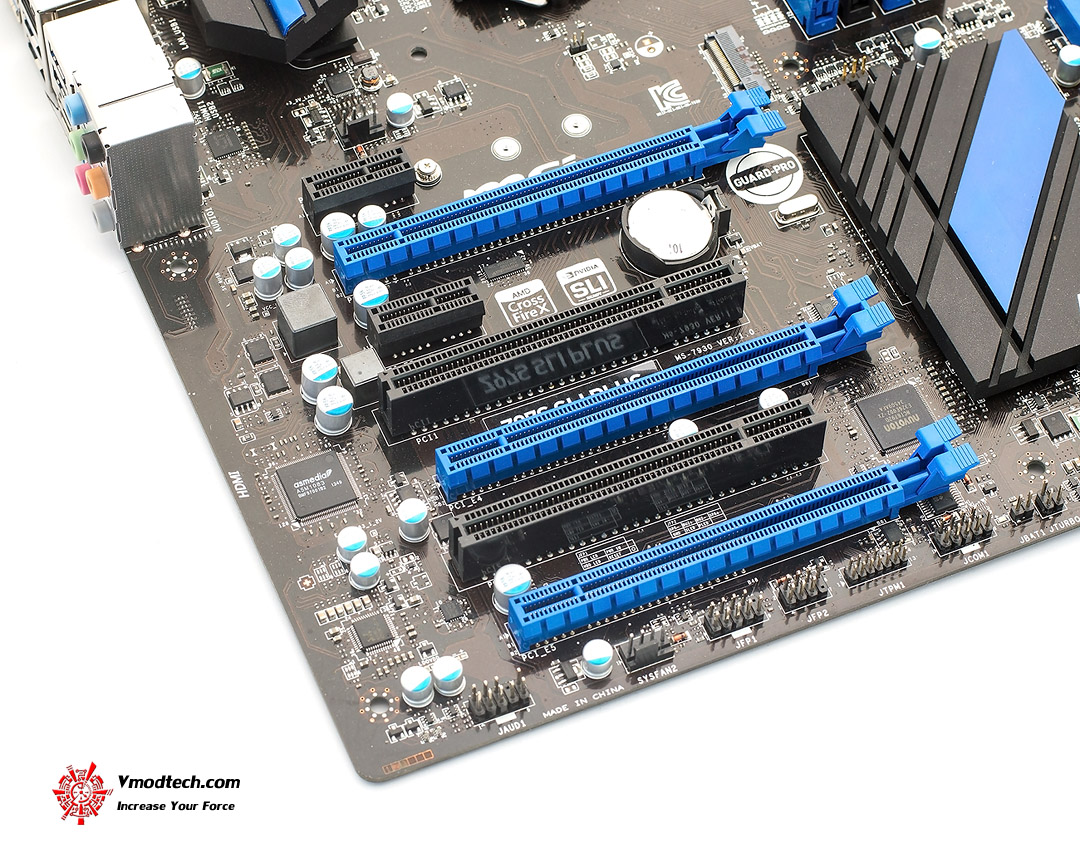

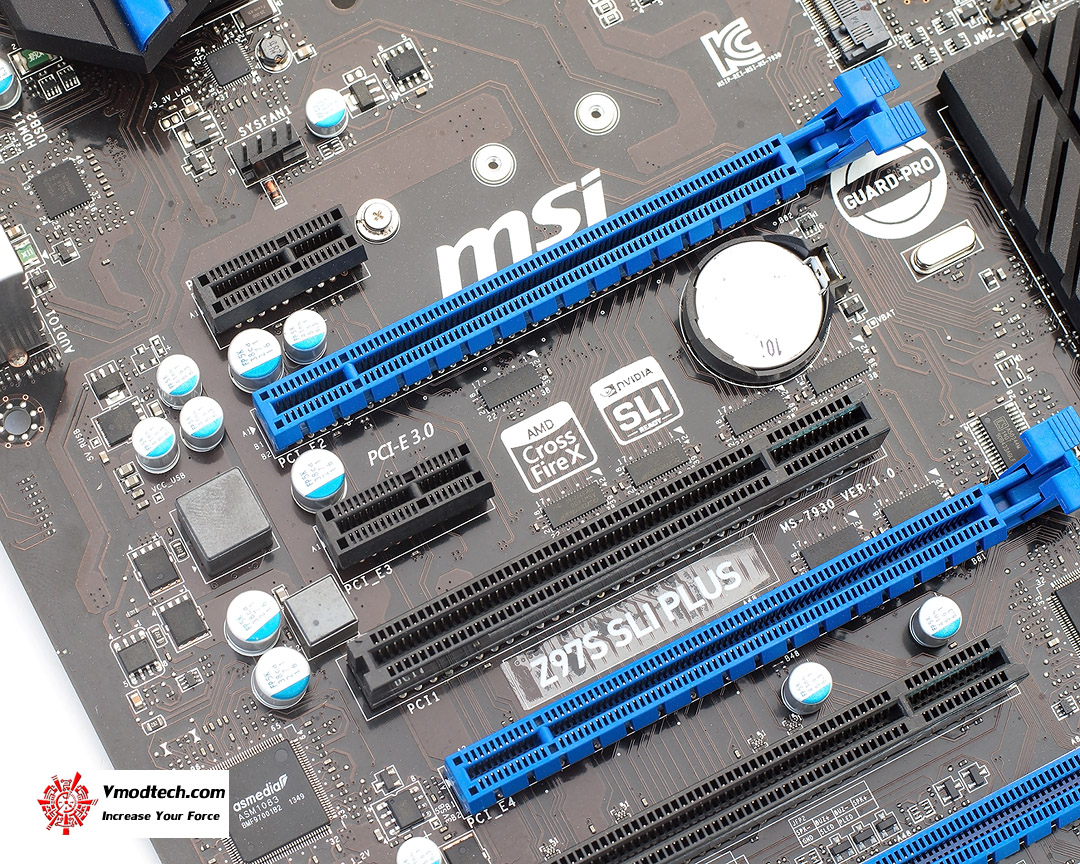

ในส่วนของ Slots PCI ก็มีดังนี้ครับ

- 3 x PCIe 3.0 x16 slot (support x16, x8/x8, x8/x4/x4 modes)

- 2 x PCIe 2.0 x1 slots*

- 2 x PCI slots

- The PCI_E3 slot will be unavailable when PCI_E1 has been installed.

รองรับ NVIDIA® Quad SLI™ and SLI™ and AMD Quad CrossFireX™ and CrossFireX™

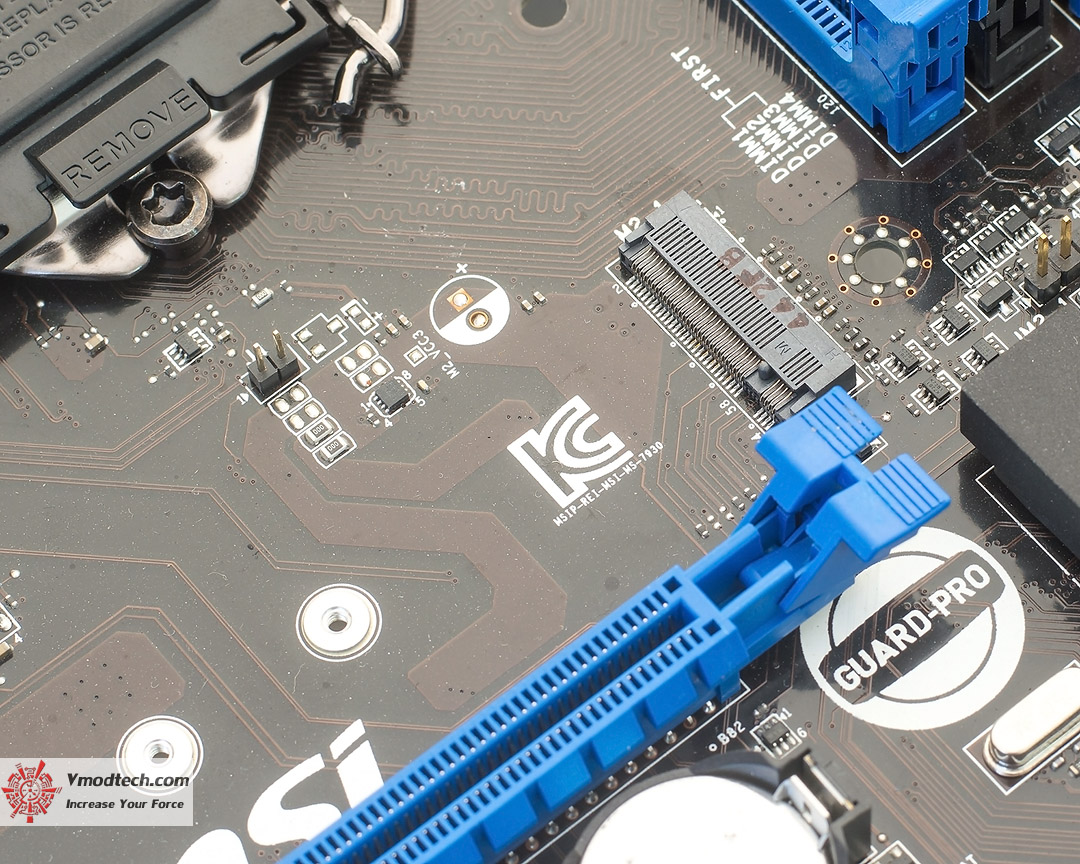

และพลาดไม่ได้ครับกับ M.2 Slots ซึ่งให้ความเร็วนรกแตกถึง 10 Gb/s

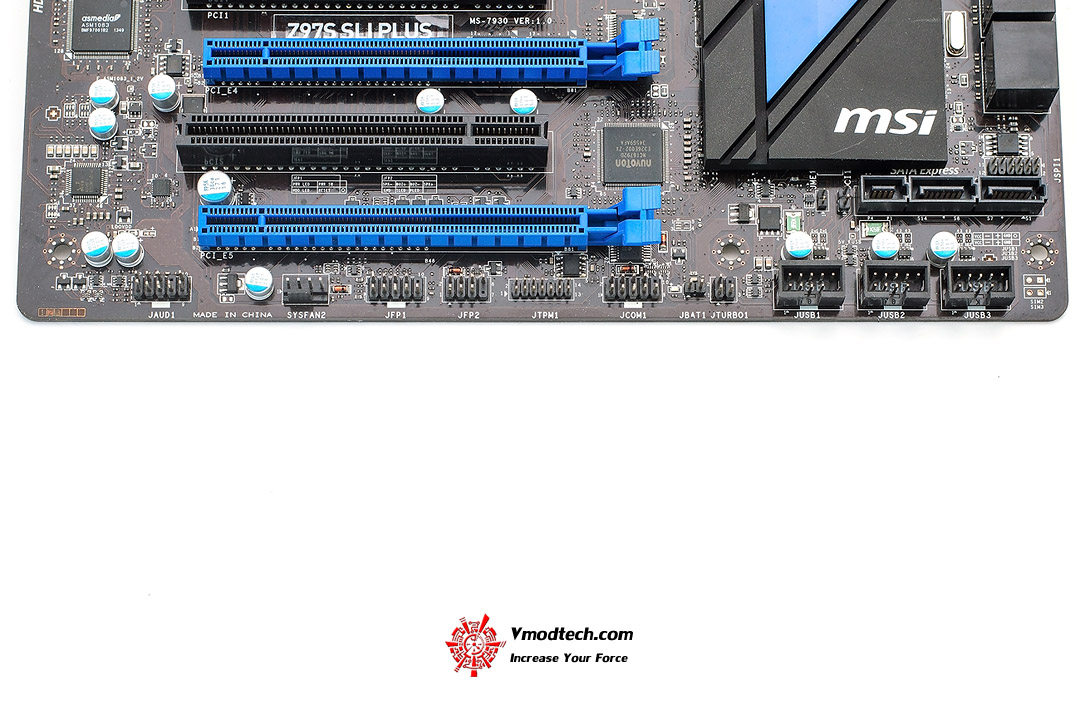

ด้านล่างสุดก็เป็นที่อยู่ของช่องเชื่อมต่อทั่วๆไป มีอะไรบ้างก็ตามภาพครับ อิอิกำ

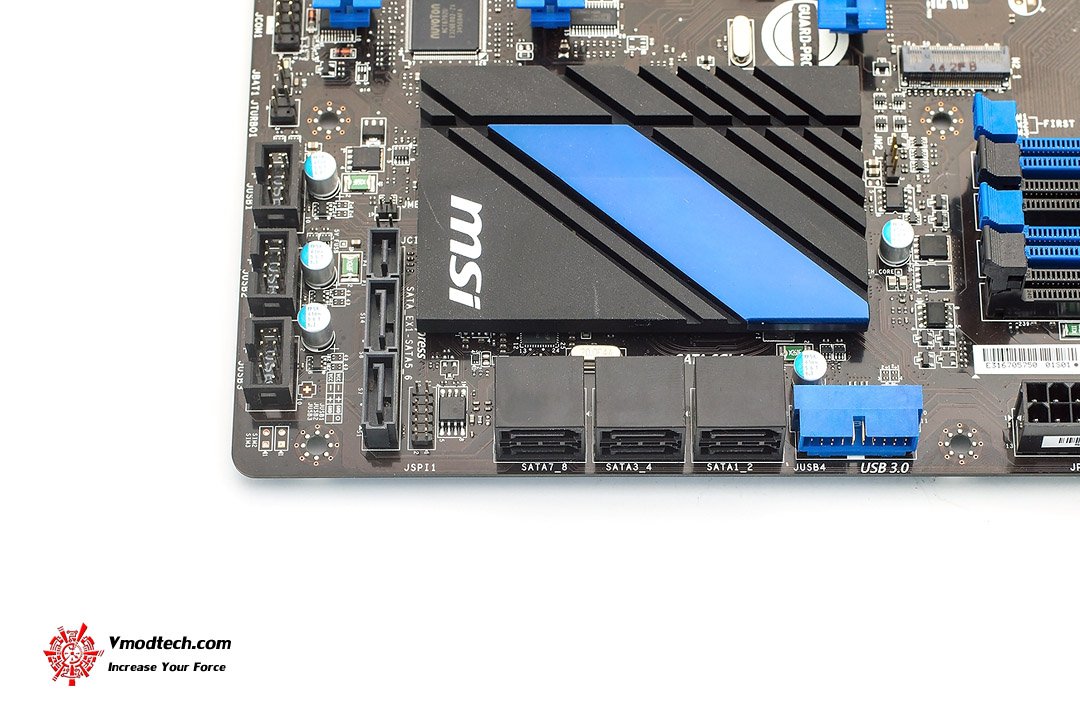

ในส่วนของ SATA ก็มีให้เลือกใช้ทั้งแนวตั้งแนวนอนครับ

- 6 x SATA 6Gb/s ports (SATA1~6) (Intel® Z97 Express Chipset)

- 1x SATA Express port (SATA_EX1) (Intel® Z97 Express Chipset)

- 2 x SATA 6Gb/s ports (SATA7~8) (ASMedia ASM1061 Chipset)

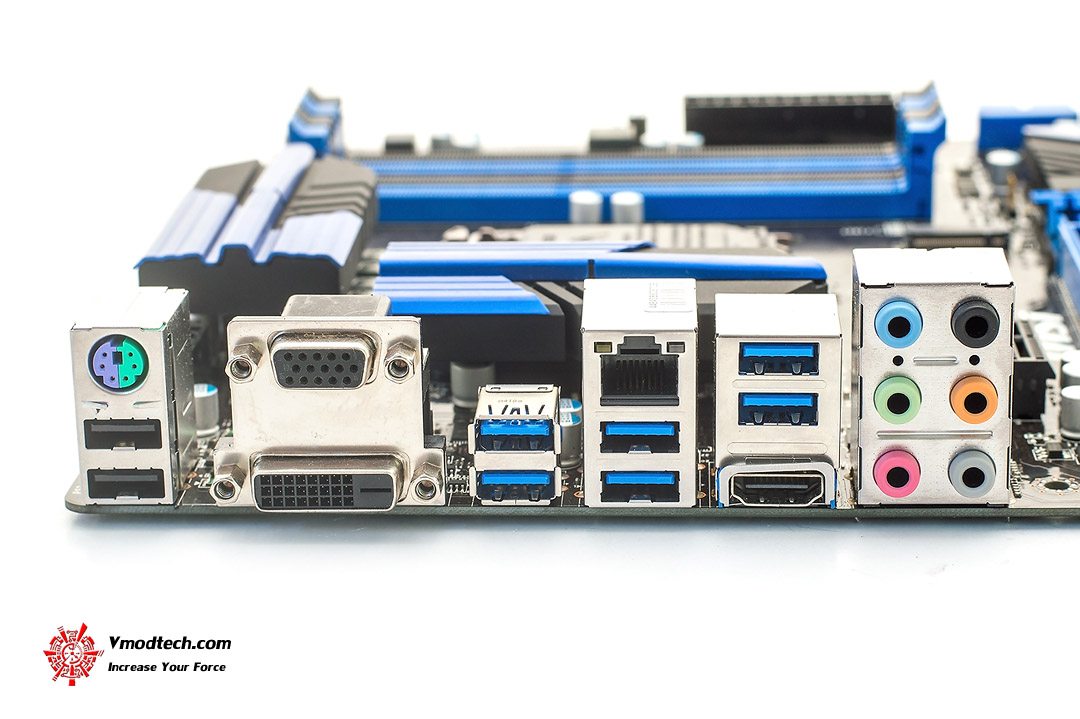

ช่องเชื่อมต่อเพียบครับครบทุกความต้องการ มี

- 1 x PS/2 keyboard/ mouse combo port

- 2 x USB 2.0 ports

- 1 x VGA port

- 1 x DVI-D port

- 6 x USB 3.0 ports

- 1 x LAN (RJ45) port

- 1 x HDMI port

- 6 x OFC audio jacks

ดูหน้าตารายละเอียดต่างๆกันพอสมควรแล้ว คลิ๊กหน้าต่อไปชมความแรงกันได้เลยครับ
