…สวัสดีครับ สำหรับวันนี้วันที่ 7 ธันวาคม พ.ศ.2553 กับเวลาของประเทศไทยที่ 21.00น. ก็ถึงเวลาที่ทาง NVIDIA จะเปิดตัวกราฟฟิคการ์ดรุ่นใหม่ที่ใช้ชิป GTX 570 ที่ยังคงอยู่ในรหัสพัฒนา GF110 เช่นเดียวกันกับ GTX 580 ซึ่งทางประเทศไทยเราและ Vmodtech.com ก็ได้รับเกียรติจากทาง NVIDIA โดยตรงโดยการให้ผลิตภัณฑ์ตัวอย่างมาทดสอบรีวิวกันอีกครั้ง ให้ชาวไทยเราได้ชมบทความภาษาไทยพร้อมๆกันกับชาวโลกอย่างไม่น้อยหน้าใคร ก่อนอื่นไปชมรายละเอียดต่างๆทางด้านเทคนิคของตัวการ์ดที่ใช้ชิป GTX 570 กันก่อนนะครับ

โดย GTX 570 ตัวนี้จะมีโครงสร้างสถาปัตยกรรมของ GPU เป็นแบบเดียวกันกับ GTX 580 นะครับ แต่ราคาจะถูกกว่าอยู่พอควร

…เทียบกับ GTX 480 “The Tank” ตัวเดิม จะเห็นว่าหุ่น “The Tank” ตัวใหม่ของ GTX 570/GTX 580 รูปร่างสะโอดสะองสมส่วนกว่าเยอะ ซึ่งน่าจะเป็นสื่อความนัยให้เห็นถึงการออกแบบที่เหนือกว่าช่วยให้ไม่กินไฟมากและเย็นลงกว่าเดิม

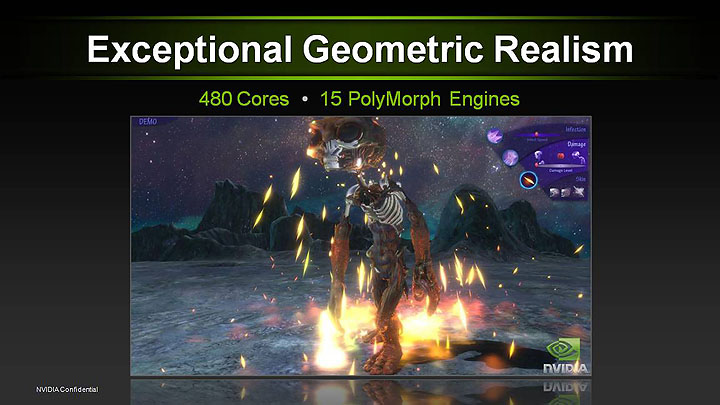

15 PolyMorph Engines ชุดละ 32 CUDA Cores รวมเป็น 480 CUDA Cores เท่ากับ GTX 480 แรงครับงานนี้ในราคาที่ถูกกว่า

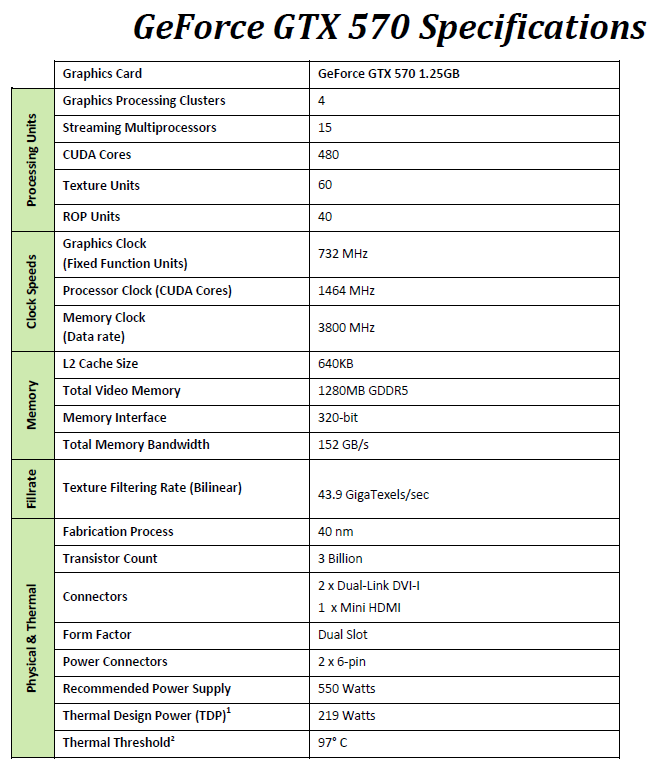

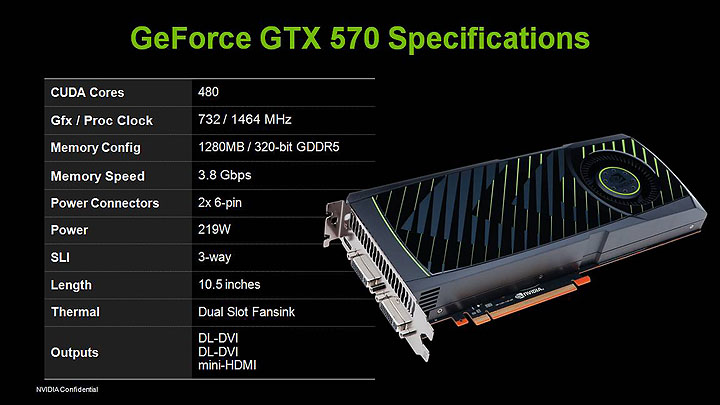

สเป็คของการ์ดตัวนี้ จากทาง NVIDIA ครับ

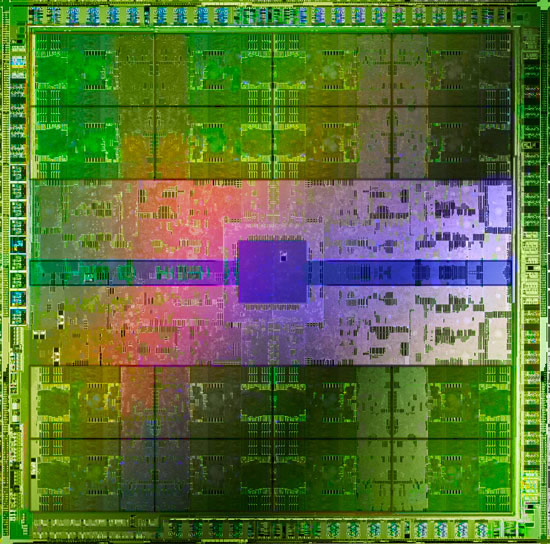

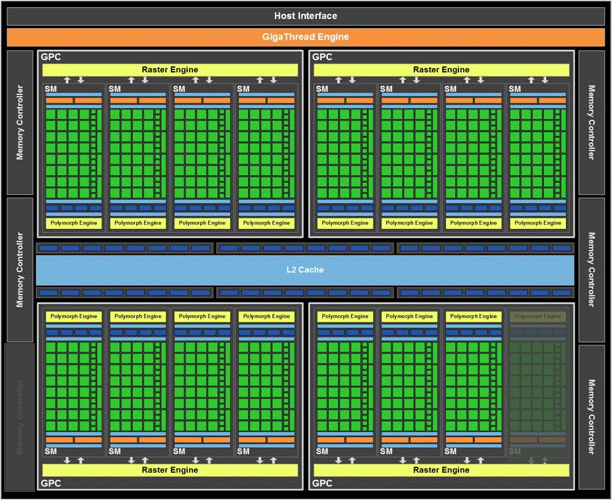

หน้าตาการเรียงตัวของซิลิกอนในชิป GF110

DIAGRAM ความแรงของชิป GPU รุ่นนี้ครับ

สเป็คแบบเต็มๆครับ

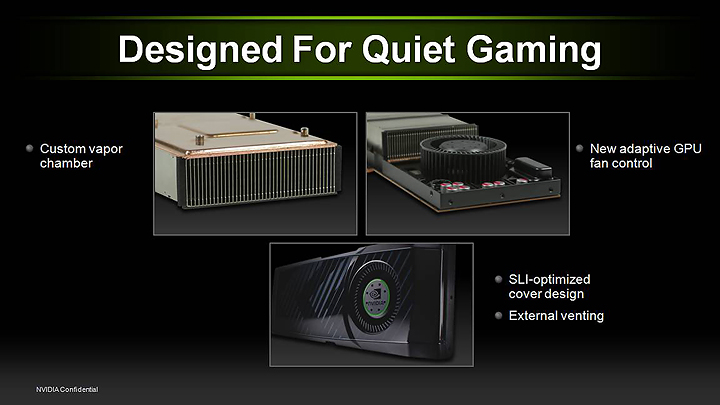

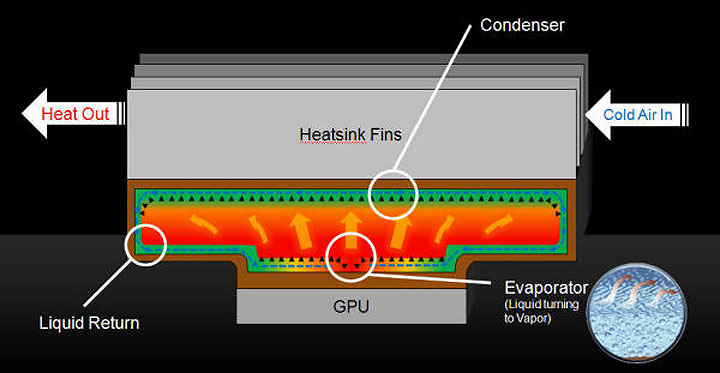

ชุดระบายความร้อนรูปแบบใหม่ของทาง NVIDIA ในระบบ Vapor Chamber

ระบบจะคล้ายๆหม้อต้มพอของเหลวเดือดจนระเหยก็จะนำพาความร้อนไปจาก GPU ได้เร็วขึ้น

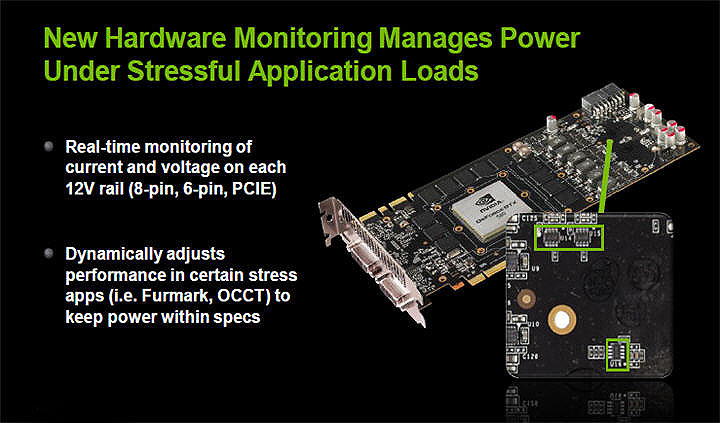

…แต่จริงๆหัวใจของความเย็น กินไฟต่ำก็คือระบบตัดไฟ Hardware Monitoring Manages Power อัจฉริยะตัวใหม่ของทาง NVIDIA ที่จะตัดไฟเมื่อมีซอฟต์แวร์เรียกใช้งานพลังงานเกินสเป็คจากความเป็นจริง ซึ่งระบบนี้ทาง NVIDIA เขาบอกว่าจะไม่มีผลทำให้เกมส์เฟรมเรตร่วงลงแต่อย่างใด แต่จะมีผลกับพวกโปรแกรมทรมานการ์ดจออย่าง Furmark หรือ OCCT เท่านั้นครับ

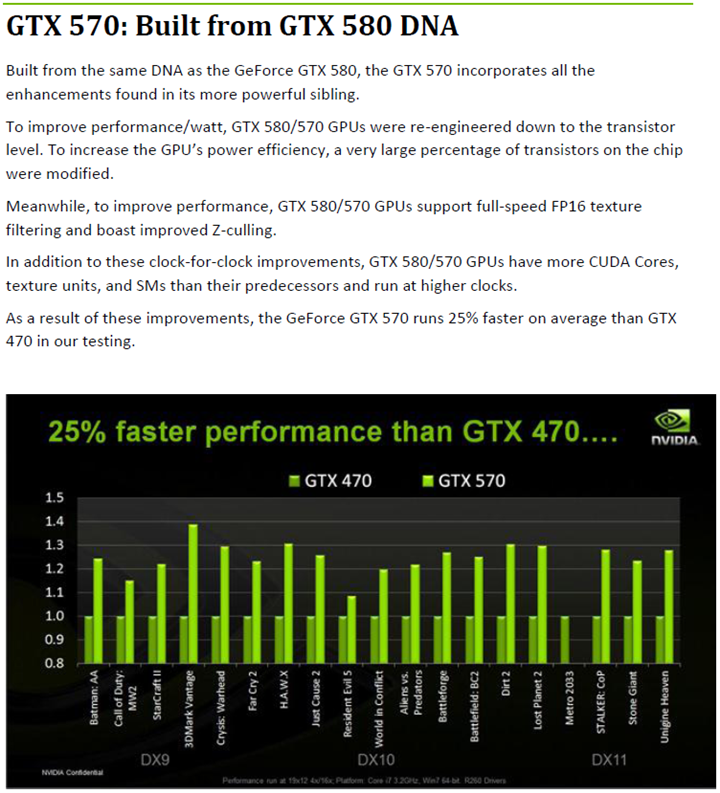

…GTX 570 นั้นได้ทำการพัฒนามาจากพื้นฐานแบบเดียวกันกับ GTX 580 พี่แรงแแบบไหน น้องก็แรงแบบนั้นกันเลย การปรับปรุงในด้านของ ประสิทธิภาพ/การใช้พลังงานนั้น Nvidia ได้ทำการปรับปรุงโครงสร้างของ Transistor ที่ใช้ โดยมีการ Modify Transistor เกือบทั้งหมดเพื่อการนี้ ขณะเดียวกัน Nvidia ก็ทำการปรับปรุง Performance ของ 580/570 ให้รองรับ FP16 Texture filter และ Z-Culling อย่างเต็มที่ Full-Speed

…ที่น่าสนใจอีกอย่างคือ ได้ทำการเพิ่ม CUDA Core, Texture Unit และ SMs ให้มากกว่าที่เคยทำมา ผลของการพัฒนาทั้งหมด ก็สามารถทำให้ GTX 570 มี Performance ที่สูงกว่า GTX 470 ถึง 25% เลยทีเดียวครับ
.

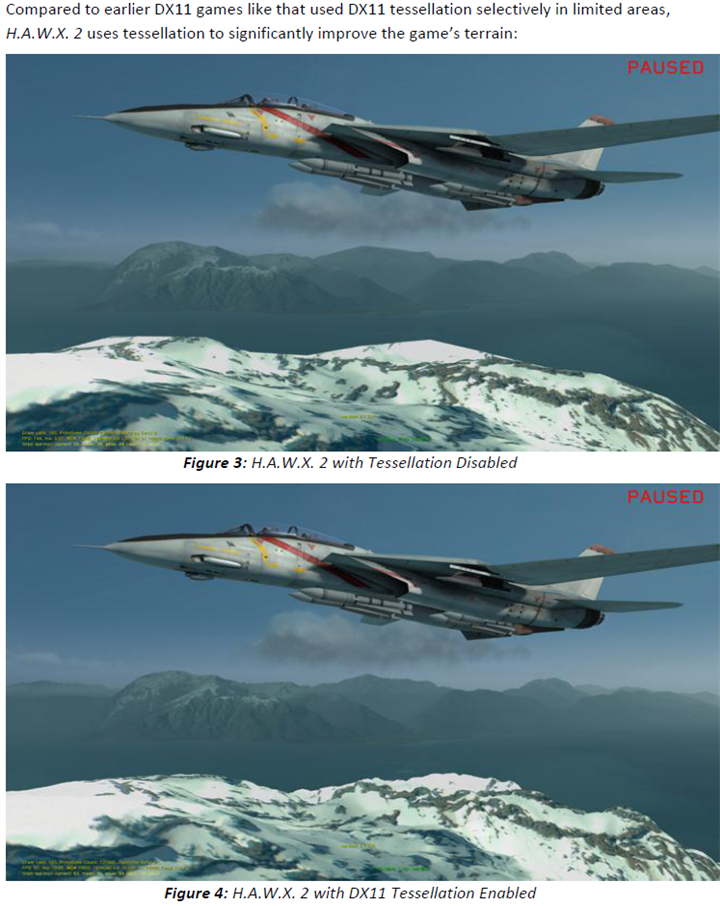

…รูปเปรียบเทียบจาก H.A.W.K 2 ซึ่งใช้ DX11 Tessellation จะเห็นได้ว่า Tessalation สามารถแสดงการพัฒนาบริเวณพื้นผิวภูมิประเทศได้อย่างสวยงามสมจริง
.

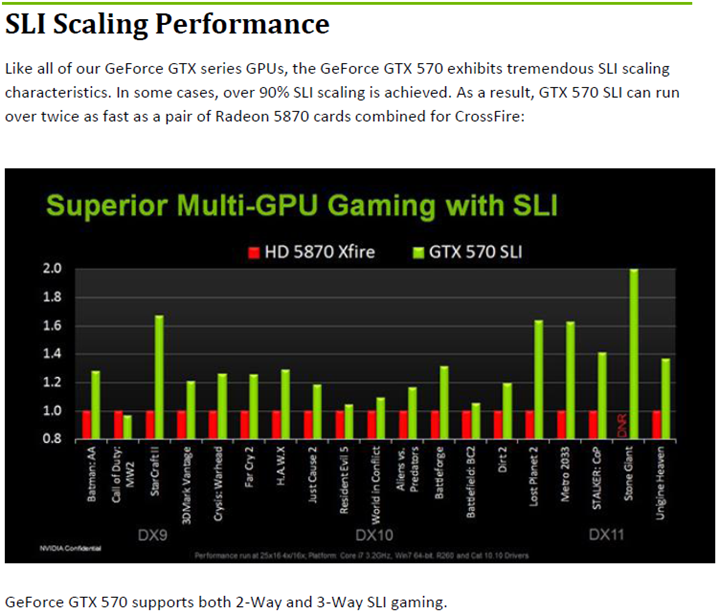

…เหมือนกับที่การ์ดใน Series GTX ของ Nvidia, GTX 570 สามารถแสดงความสามารถในการใช้งาน SLI โดยเฉพาะกับบางเกมส์นั้น สามารถสร้างความแตกต่างได้มากกว่า 90% เมื่อใช้งาน SLI และจากกราฟเปรียบเทียบ ก็สามารถเห็นความสามารถที่มากกว่า ATI 5870 Crossfire ด้วย

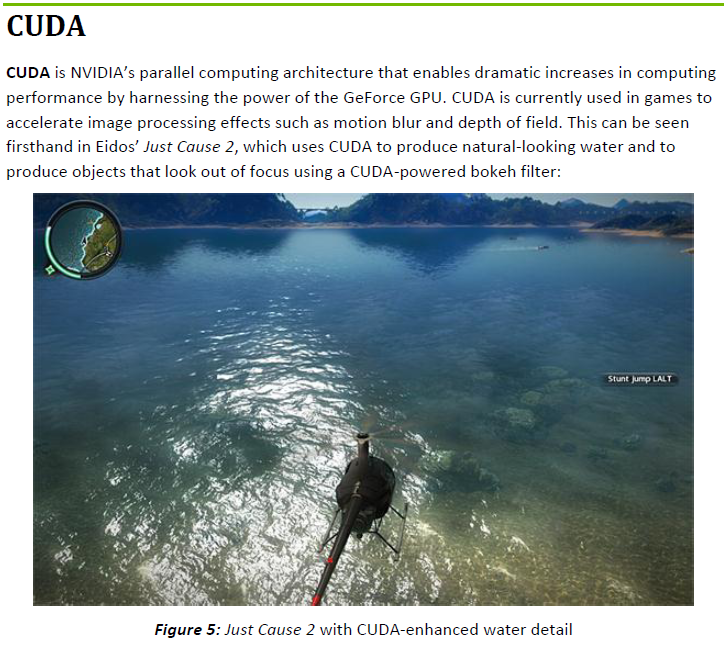

…พูดถึงเรื่อง CUDA กันบ้างครับ ผลจากการที่มี CUDA มากกว่าการ์ดในอดีตก็มีผลทำให้ความเร็วในการประมวลผลด้านรูป เช่น Motion Blur และระดับความต่าง Depth of Field ได้อย่างชัดเจนมาก อย่างตัวอย่างจากเกมส์ Just Cause 2 ครับ ผลของ CUDA แสดงชัดเจนมากบริเวณน้ำที่พริ้วไหวกันเลย
.

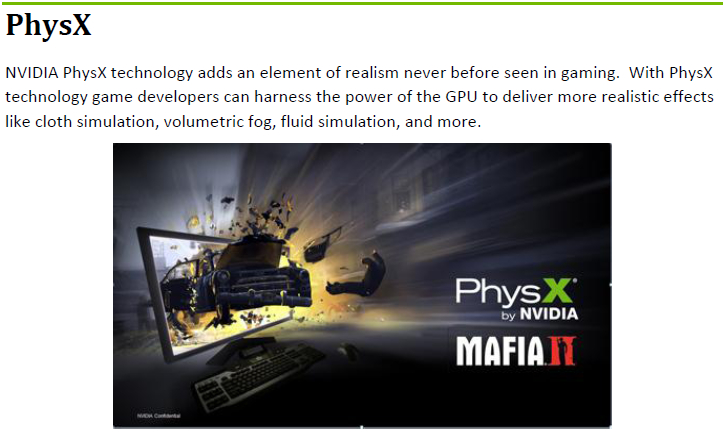

และแน่นอนครับ ที่ขาดไม่ได้สำหรับ Nvidia Graphic Card คือ PhysX กับความพริ้วไหวของวัตถุและรายละเอียดในเกมส์.

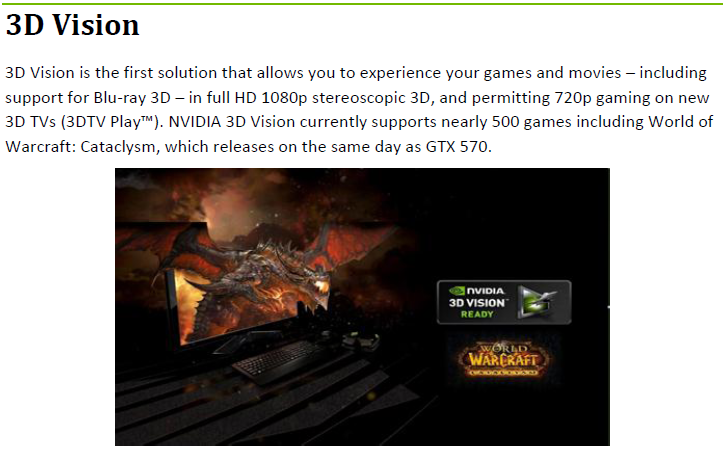

…สำหรับ 3D Vision นั้น ก็เริ่มเป็นที่กล่าวถึงกันมากขึ้น คุณจะพบกับประสบการณ์อันน่าตื่นเต้นกับเกมส์ร่วมๆ 500 เกมส์ที่สร้างขึ้นเพื่อรองรับระบบ 3D Vision รวมถึง World of Warcraft: Cataclysm ที่จะเปิดตัวพร้อมๆกับการ์ด GTX 570 นี้ด้วย

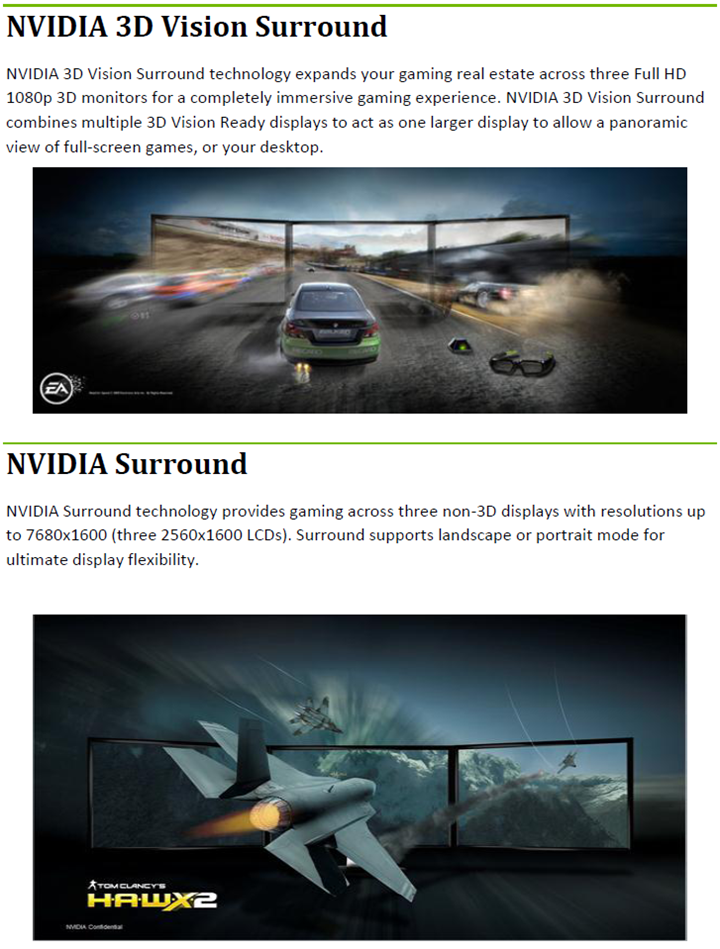

…และถ้าไม่พูดถึง Nvidia Surround คงจะไม่ครบครับ ทาง ATI สามารถใช้ความสามารถด้านการต่อ Output ไปยังจอได้หลายจอในชื่อ Eyefinity สำหรับ Nvidia จะใช้ชื่อว่า Nvidia Surround Technology สามารถทำให้เราต่อจอ LCD ที่มี Resolution 2560 x 1600 ได้สามจอ รวมแล้วจะได้ Resolution ถึง 7680 x 1600 กันเลยครับกว้างสุดลูกหูลูกตาเลย และถ้าจะใช้งานร่วมกับแว่น 3D ก็ยังสามารถต่อกับจอขนาด Full HD 1920X1080 ได้พร้อมกันถึง 3จออีกต่างหาก  เจ๋งจริงๆ แต่ต้องใช้กราฟฟิคการ์ดตั้งแต่ 2ตัวขึ้นไปนะครับถึงจะทำได้แบบนี้

…สุดท้ายส่วนขยายของเกมส์ WarCraft ล่าสุดอย่าง “World of WarCraft : Cataclysm” ก็จะเปิดตัวพร้อมกันกับ GTX 570 วันนี้เลย นัยว่าของเขาเกิดมาคู่กัน

สุดท้ายเราก็มาดูตารางเปรียบเทียบความสามารถของการ์ดที่อยู่ในระดับเดียวกันดูครับ

	GeForce GTX 460	GeForce GTX 460	Radeon HD 6850	Radeon HD 5850	GeForce GTX 470	Radeon HD 6870	Radeon HD 5870	GeForce GTX 480	GeForce GTX 570	GeForce GTX 580	Radeon HD 5970
Shader units	336	336	960	1440	448	1120	1600	480	480	512	2x 1600
ROPs	24	32	32	32	40	32	32	48	40	48	2x 32
GPU	GF104	GF104	Barts	Cypress	GF100	Barts	Cypress	GF100	GF110	GF110	2x Cypress
Transistors	1950M	1950M	1700M	2154M	3200M	1700M	2154M	3200M	3000M	3000M	2x 2154M
Memory Size	768 MB	1024 MB	1024 MB	1024 MB	1280 MB	1024 MB	1024 MB	1536 MB	1280 MB	1536 MB	2x 1024 MB
Memory Bus Width	192 bit	256 bit	256 bit	256 bit	320 bit	256 bit	256 bit	384 bit	320 bit	384 bit	2x 256 bit
Core Clock	675 MHz	675 MHz	775 MHz	725 MHz	607 MHz	900 MHz	850 MHz	700 MHz	732 MHz	772 MHz	725 MHz
Memory Clock	900 MHz	900 MHz	1000 MHz	1000 MHz	837 MHz	1050 MHz	1200 MHz	924 MHz	950 MHz	1002 MHz	1000 MHz
Price	$160	$200	$180	$260	$260	$240	$360	$450	$350	$500	$580

.

NVIDIA Reference Card image & Partner Card Image

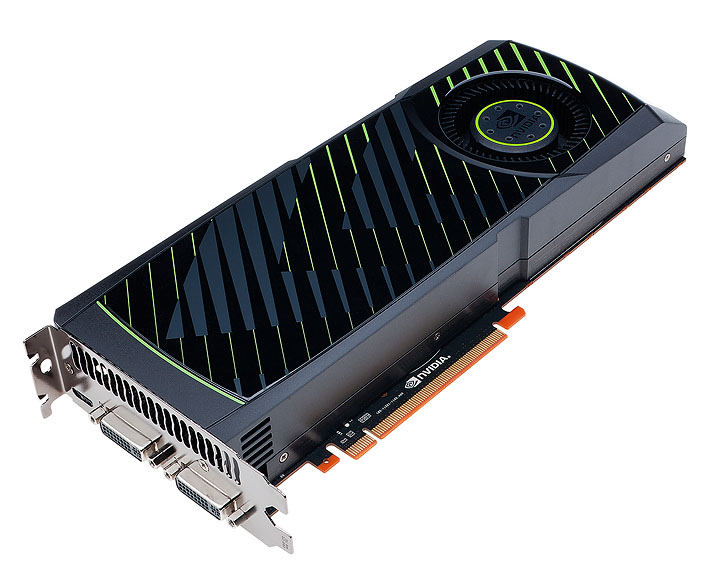

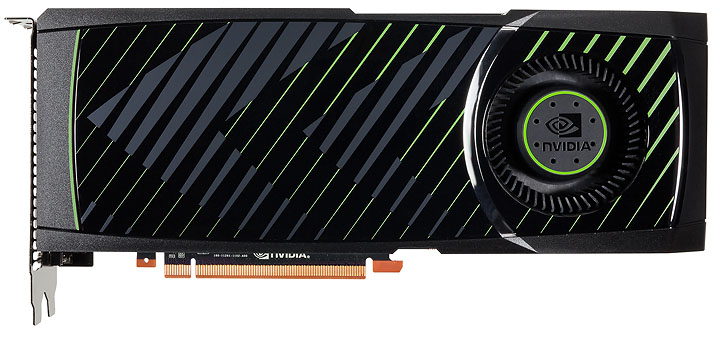

ต่อไปก็เป็นภาพหน้าตาของตัวการ์ดแบบ Reference Card จากเว็บไซต์ของทาง NVIDIA นะครับ

หน้าตาขนาดและรูปร่างต่างๆ ถอดแบบมาจากรุ่นพี่ GTX 580 เกือบทุกกระเบียดนิ้วครับ

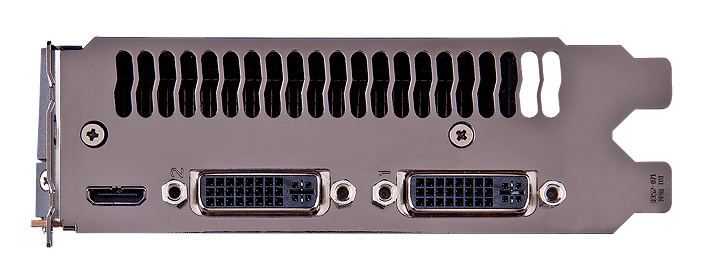

Mini HDMI 1.4a 1Port และ DVI-D 2Ports คือมาตรฐานของทาง NVIDIA สำหรับการ์ดรุ่นนี้ครับ

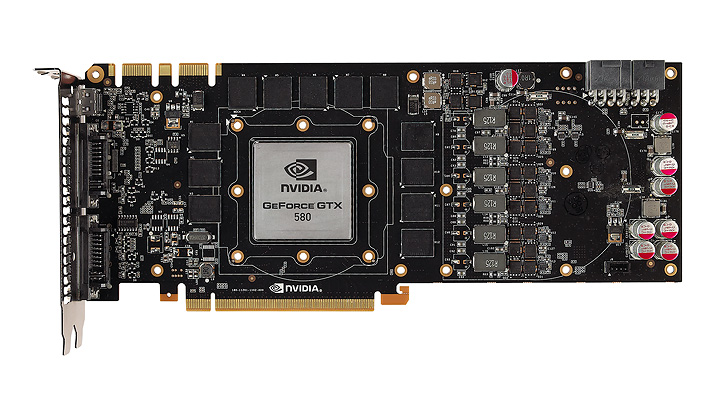

…หน้าการ์ดเวลาถอดชุดระบายความร้อนออก ตอนนี้ในเว็บไซต์ของทาง NVIDIA ยังไม่มีนะครับ แต่หน้าตาน่าจะออกมาใกล้เคียงกันกับ PCB ของ GTX 580 ดังในภาพ เพราะดูจากภายนอกจะใช้ PCB เดียวกันเลย ซึ่งที่แตกต่างกันแน่ๆเท่าที่ผมสังเกตดูก็คือ ชิปแรมทางด้านขวาของตัว GPU ตามรูป 2ตัวล่างจะหายไป เพื่อให้เหลือสเป็คแรมที่ 1280MB จากเดิมที่ GTX 580 มีอยู่ 1536MB บน PCB ครับ และอีกจุดก็คือขั้วต่อไฟเลี้ยงเพิ่มให้กับตัวกราฟฟิคการ์ด จากเดิมของ GTX 580 ที่เป็น 8Pin+6Pin ก็จะเปลี่ยนเป็น 6Pin 2หัวครับ

Partner’s GTX 570 Image

ต่อกันด้วยหน้าตาของตัวการ์ด GTX 570 ของ Partner แบรนด์ต่างๆของทาง NVIDIA นะครับ ไปชมกันเลยครับ

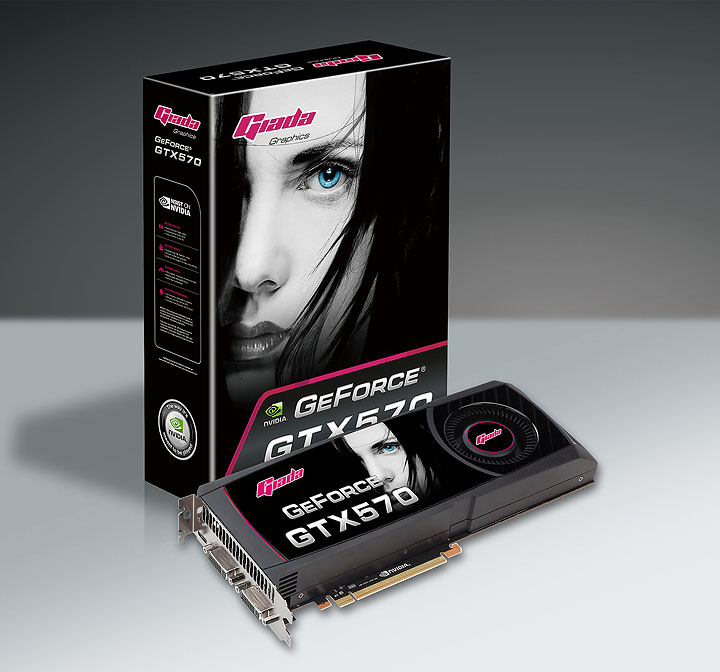

Giada

Giada แบรนด์ใหม่ ไม่ใช่ ida พระราม 3 นะครับ สวยใสไม่ใช่เล่นด้วยสาวผมดำตาสีฟ้า

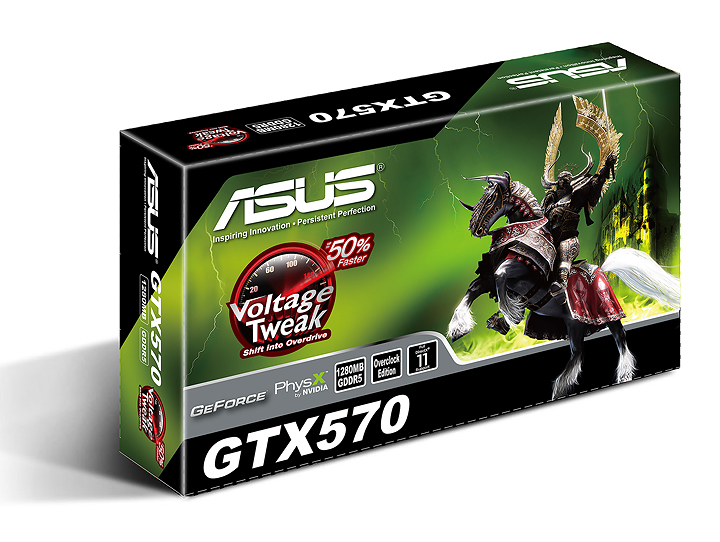

ASUS

ASUS ก็มีกับเขาด้วยอย่างแน่นอนครับ แต่ว่าตอนนี้ล่าสุดมีแต่รูปกล่องไปก่อนนะครับ

Colorful

Colorful ก็ดูดีไซน์ลวดลายเข้มดีนะครับ

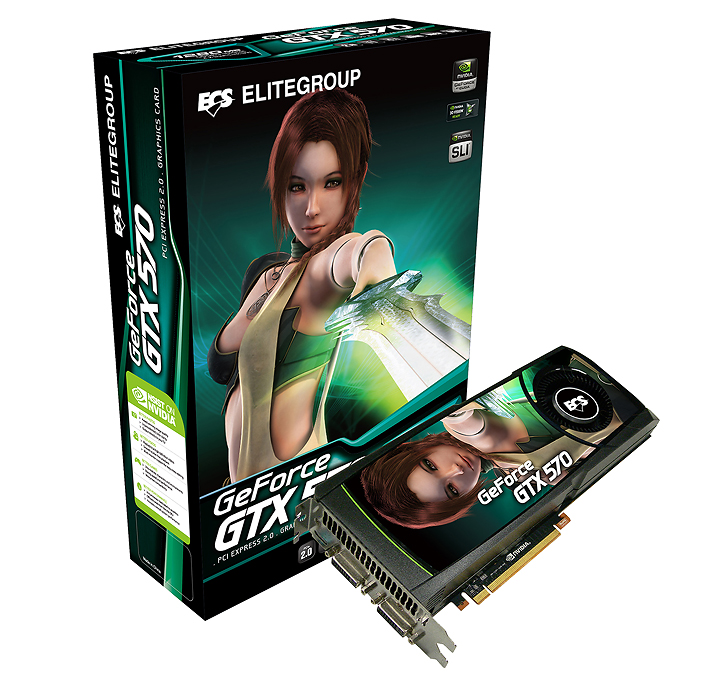

ECS ELITEGROUP

ส่วน ECS ผมก็ชอบเลยครับกับลวดลายเซ็กส์ซีแบบนี้

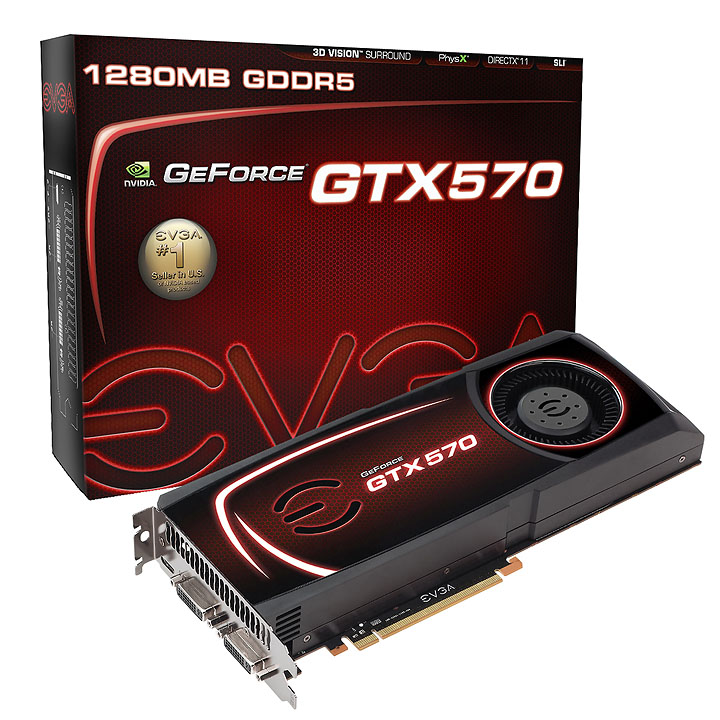

EVGA

EVGA แบรนด์นี้คงไม่ต้องพูดถึงความแรง เร็วๆนี้ที่ Vmodtech.com เราแน่นอนครับ

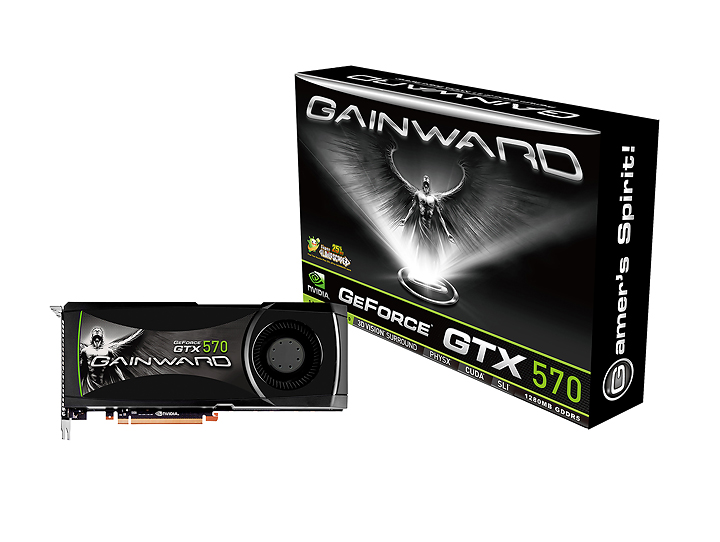

GAINWARD

GAINWARD แบรนด์ดังอีกแบรนด์ ก็ร่วมส่งเข้าประกวดความงามของการ์ด GTX 570 ครับ

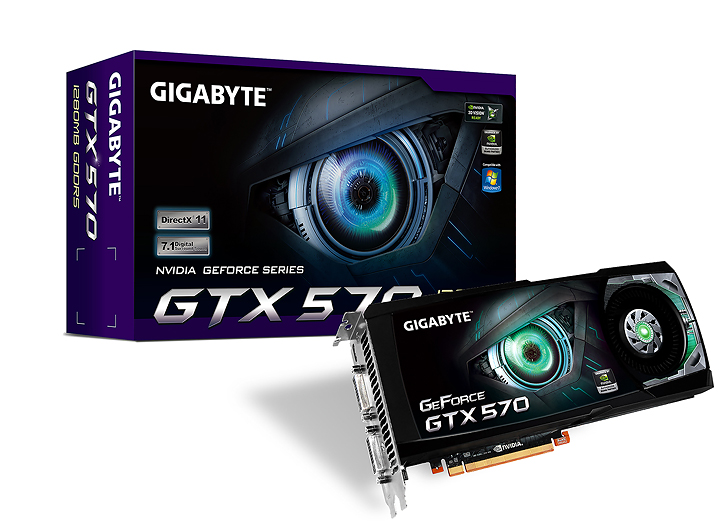

GIGABYTE

สำหรับแบรนด์นี้ไม่ต้องพูดถึงครับ รู้จักกันทั่วโลกแน่นอนสำหรับ GIGABYTE

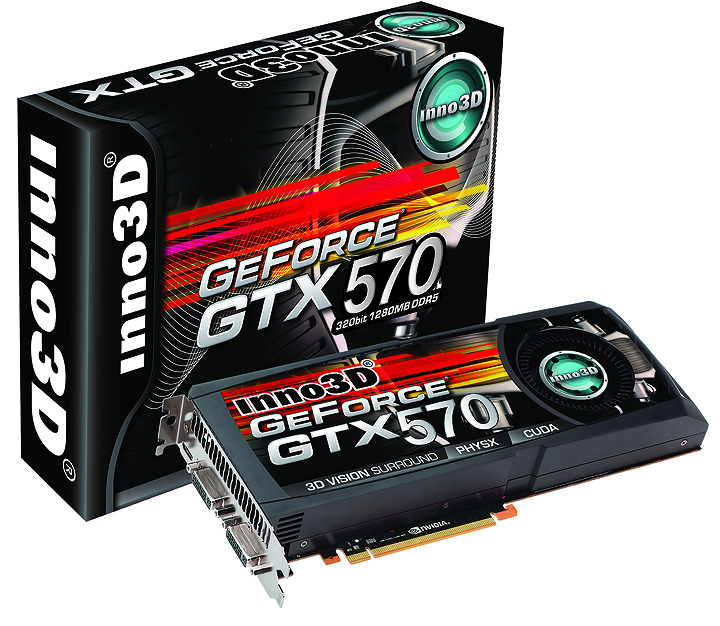

INNO3D

INNO3D หน้าตาแบบนี้ มีขายที่ไทยเราแน่นอนครับเร็วๆนี้

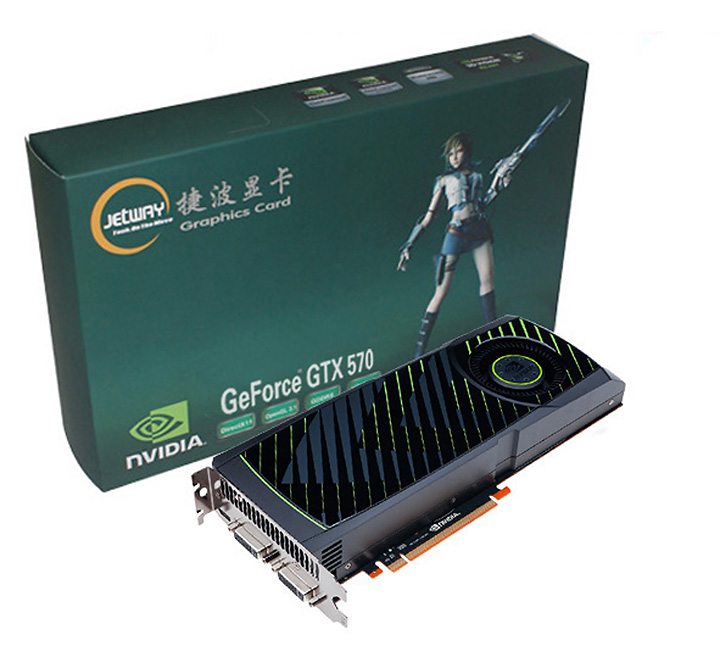

JETWAY

JETWAY แบรนด์นี้สิครับที่ผมอยากได้ ลวดลายมากันแบบ Reference Card กันเลย ชอบมากๆ

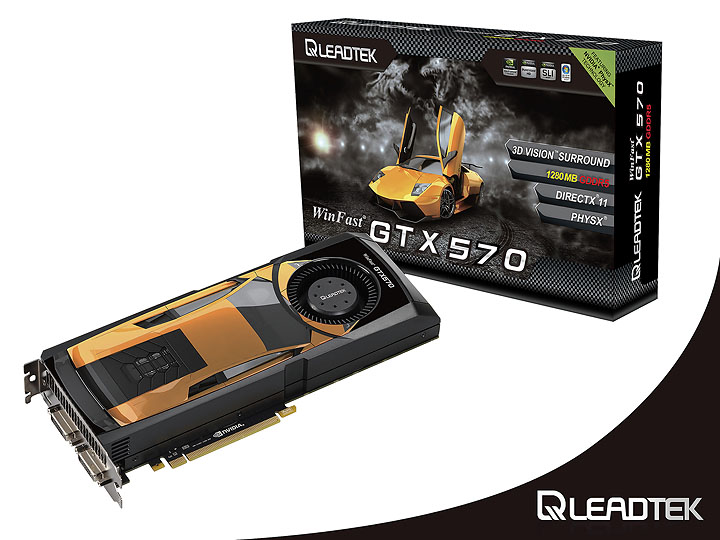

LEADTEK

LEADTEK แบรนด์ Partner เก่าแก่ของทาง NVIDIA ก็ไม่พลาดแน่นอนครับกับ GTX 570

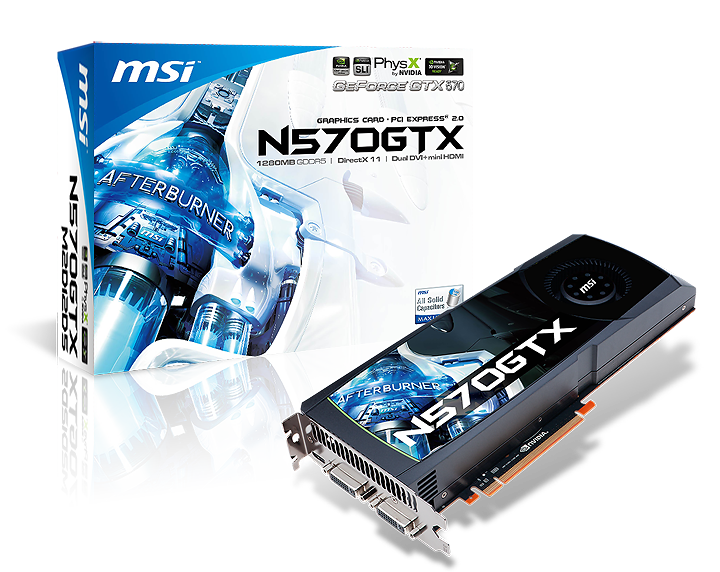

MSI

MSI เจ้าตำรับ AFTERBURNER จะพลาดได้ไงครับกับงานนี้

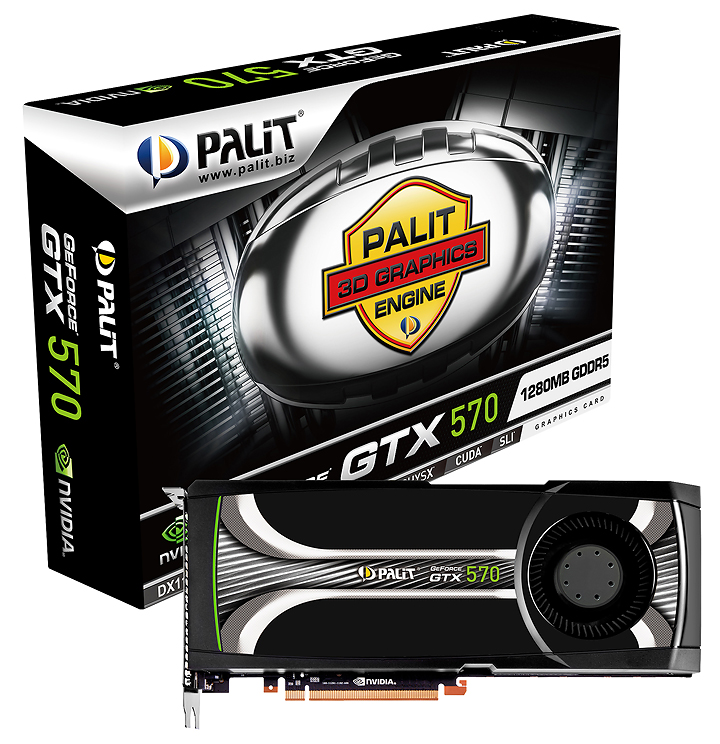

PALIT

PALIT สุดที่รัก ไม่พลาดเหมือนกันครับงานนี้

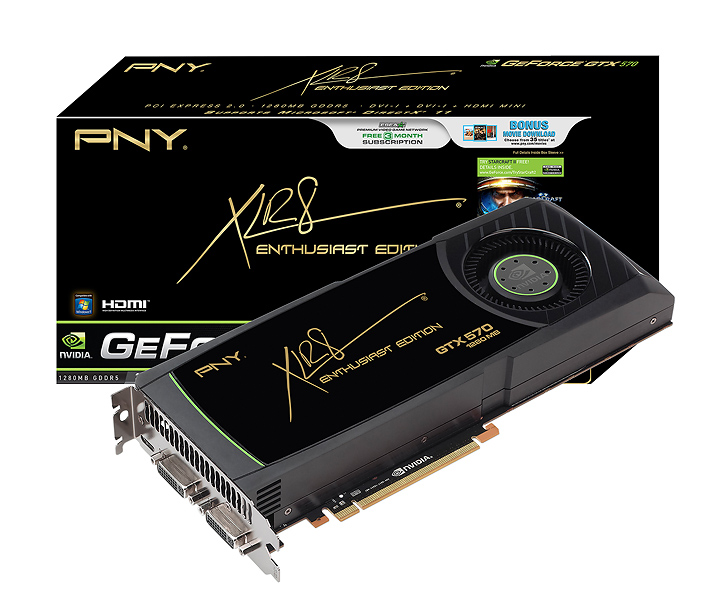

PNY

PNY แบรนด์ดังที่ชอบแถมชิปแรมเพิ่ม ไม่รู้งานนี้จะมีแถมเพิ่มมาให้แฟลชเป็น GTX 580 เหมือนตอน GTX 465 อีกหรือเปล่า

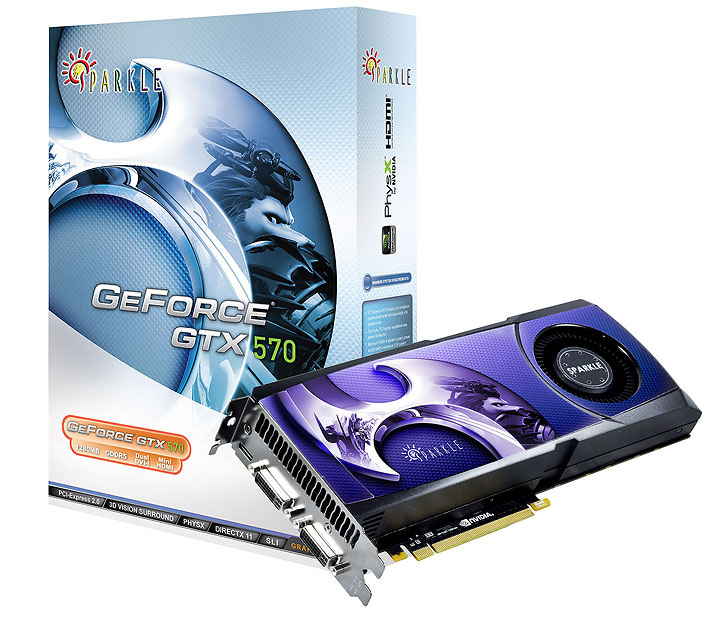

SPARKLE

SPARKLE สีสวยถูกใจผมมากเลยครับ

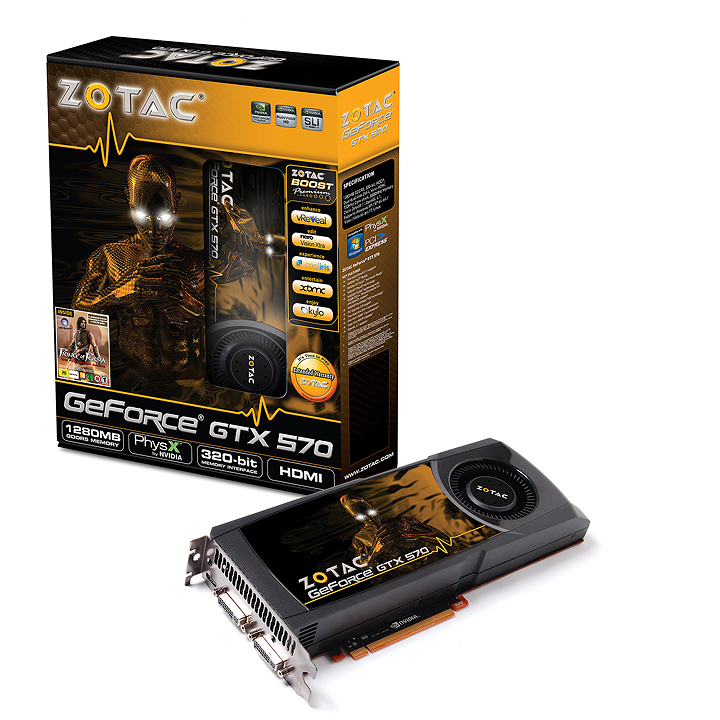

ZOTAC

…ปิดท้ายกันด้วย ZOTAC ครับ สวยเข้มดีทีเดียว จะเห็นว่า NVIDIA เปิดตัวการ์ดใหม่ทีไร PARTNER ต่างๆ ขานรับกันอย่างเต็มที่ทุกทีเลยครับ แบบนี้หลังวันเปิดตัวไป ของพรึ่บกันเต็มตลาดทั่วโลกอย่างแน่นอน ถ้าใครชอบการ์ดรุ่นนี้ก็เตรียมตัวเสียตังค์กันได้ในเร็ววันนี้อย่างแน่นอนครับ

.

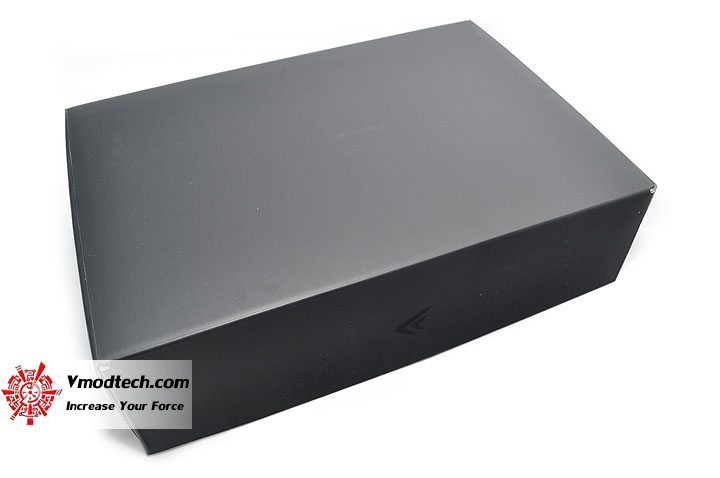

Package & Bundle

มาดู Package และ Bundle ต่างๆที่ทาง NVIDIA ส่งมาให้กันต่อนะครับ มากันกล่องดำล้วนเลยงานนี้

แต่ยังมี Spot UV เป็นตัวอักษรเล็กๆที่กลางฝากล่องว่า “DESIGNED & BUILT BY NVIDIA”

เปิดดูในกล่องก็ไม่มีอะไรมากมายนอกจากการ์ดอวยพรและสาส์นจากทาง NVIDIA

ปิดท้ายด้วยคู่มือ Reviewer’s Guide ของการ์ดรุ่นนี้ครับ

NVIDIA GeForce GTX 570 Card Appearance

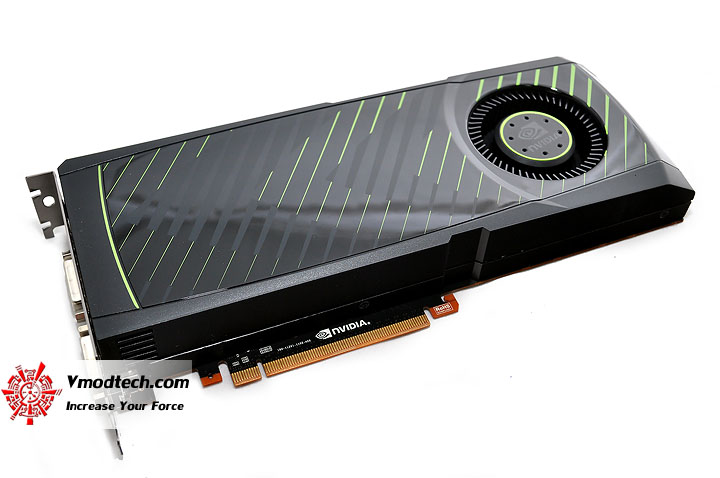

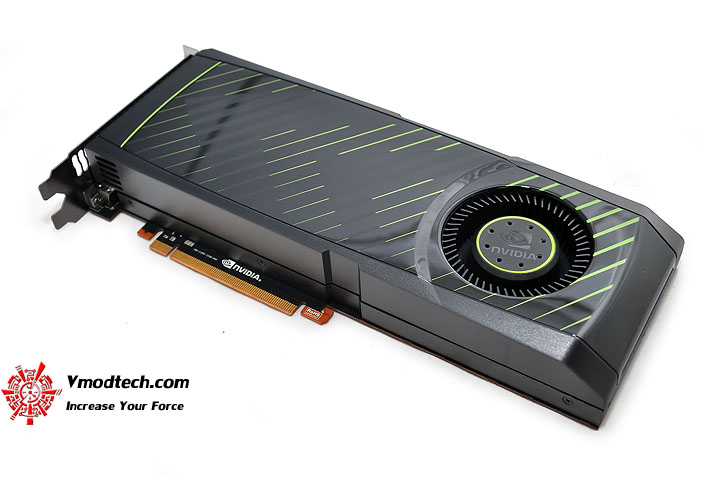

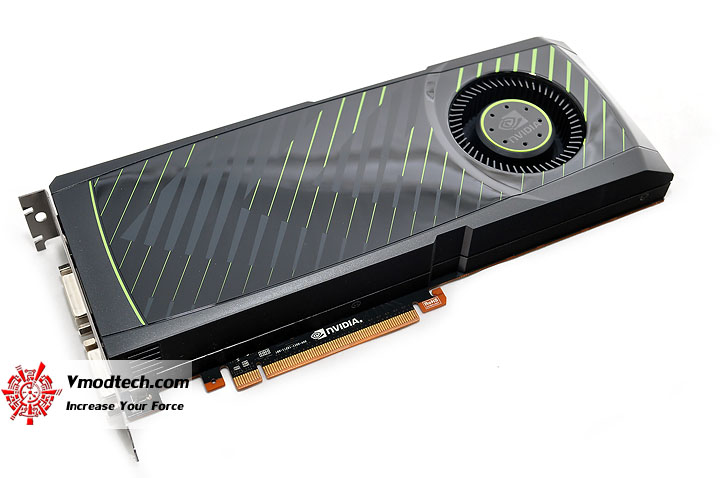

ไปชมหน้าตาของตัวการ์ดที่จะทดสอบในคราวนี้กันต่อเลยครับ หน้าตาจะเหมือนกับ GTX 580 ยังกับแกะเลยครับ

หมุนดูมุมนี้ก็ยังไม่แตกต่างแต่อย่างใดทั้งรูปทรง ขนาดมิติและลวดลาย

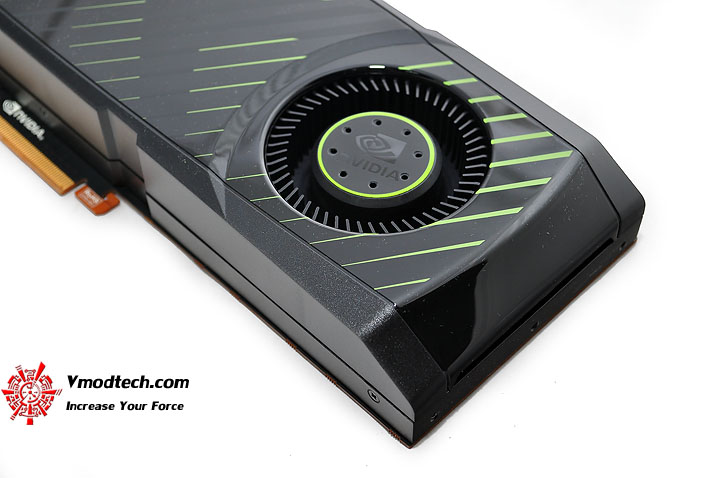

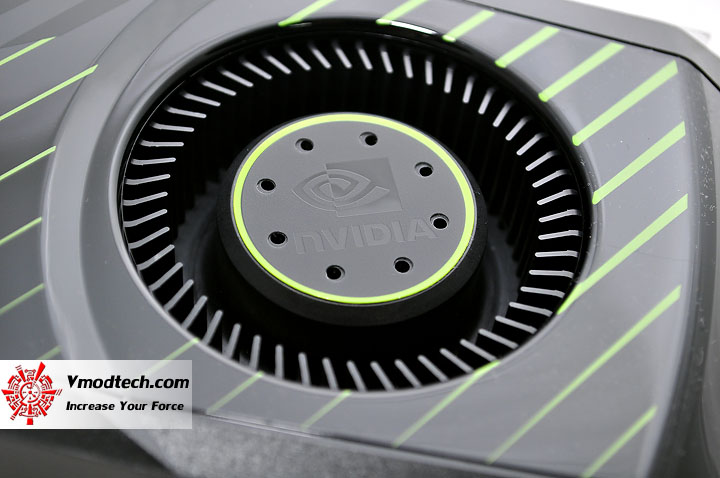

…ดูกันชัดๆ กับพัดลมของการ์ดรุ่นนี้ นอกจากหน้าตาจะเหมือนกับ GTX 580 เป๊ะๆแล้ว หลังจากที่ผมได้ลองทำการทดสอบ รอบยังเท่าๆกันอีกด้วยครับ

หน้าตาชัดๆของบริเวณด้านท้ายการ์ดครับ

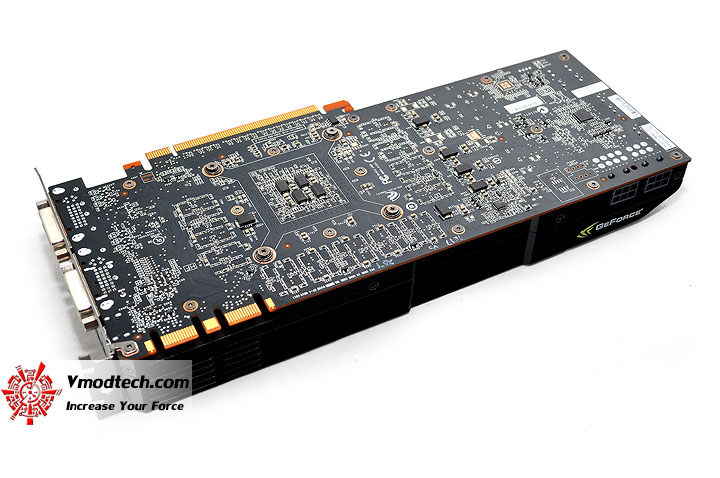

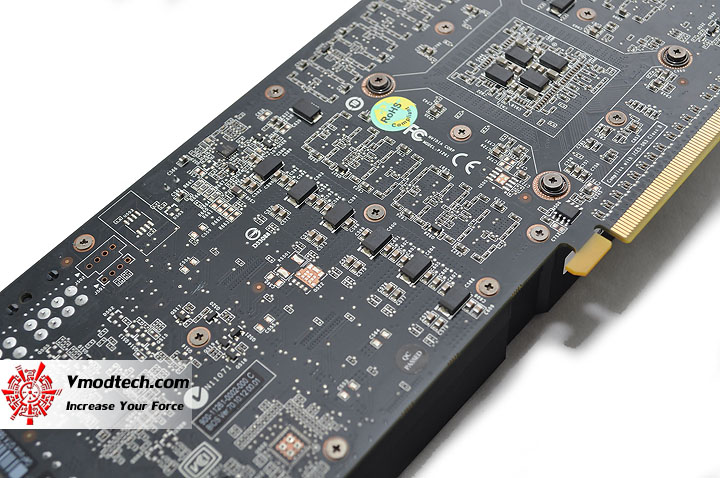

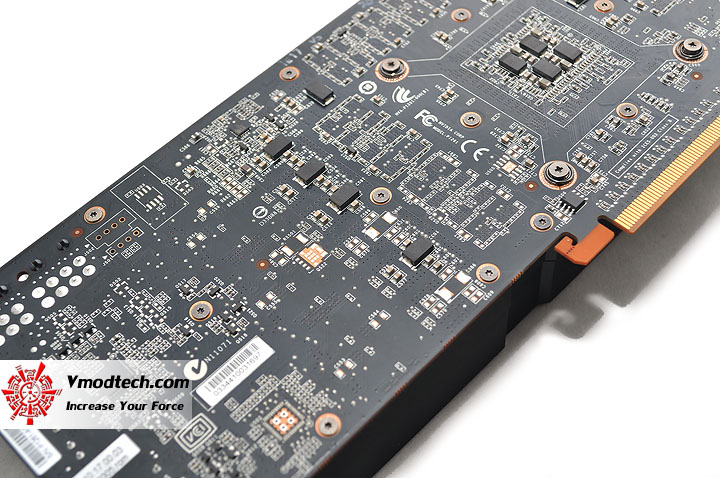

ด้านหลังจะเป็น PCB สีดำนะครับ มองเผินๆก็จะเหมือนกันกับ GTX 580 เป๊ะๆกันอีกเช่นเคย

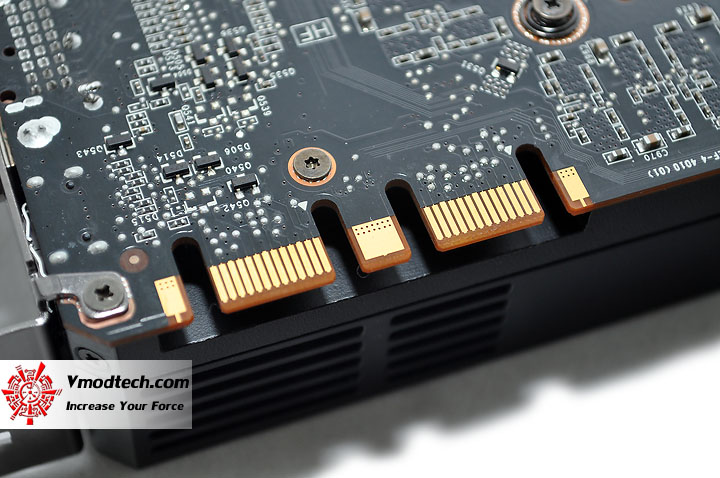

ช่องเสียบ SLI Bridge จะมี 2ช่อง 4-Way SLI Supported นะครับสำหรับการ์ดรุ่นนี้

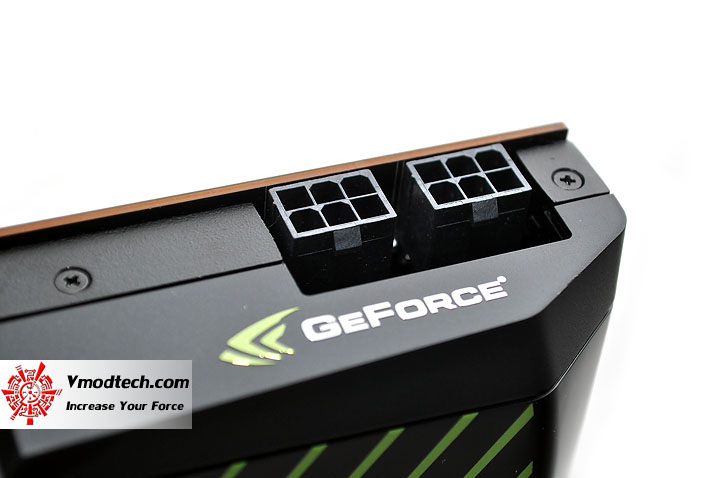

…ขั้วต่อไฟเลี้ยงการ์ดเพิ่มเติม จัดไปครับ 6Pin 2หัว และนี่ก็คือข้อแตกต่างแรกกับการ์ดรุ่นพี่อย่าง GTX 580 ที่มี 8Pin 1หัว และ 6Pin 1หัวครับ

Mini HDMI 1.4a 1Port และ DVI-D 2Ports ตามมาตรฐานของทาง NVIDIA ครับ

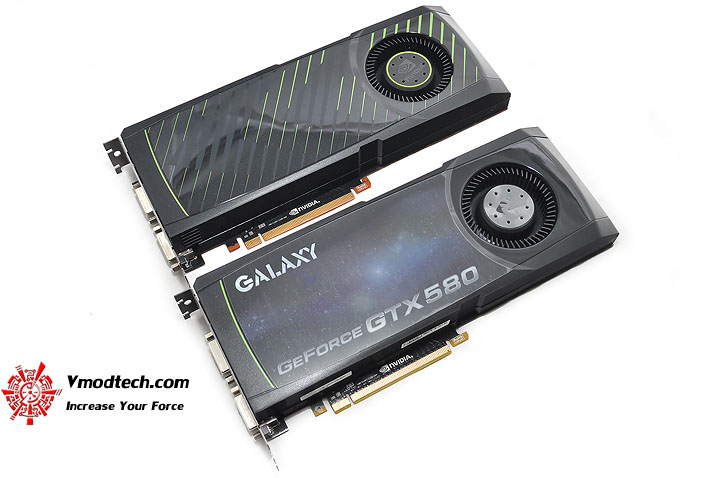

มาลองวางเปรียบเทียบชัดๆกับการ์ด GTX 580 ของแบรนด์ GALAXY ที่ผมมี เหมือนกันดียังกับฝาแฝด

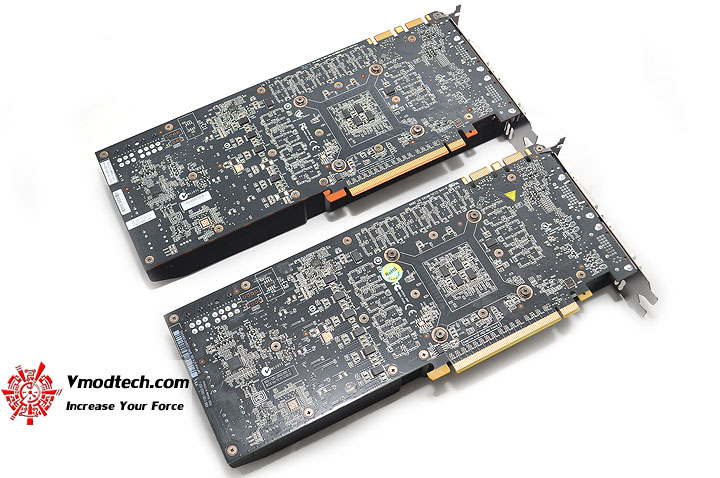

พลิกดูด้านหลัง มองผ่านๆก็ยังเหมือนกันเป๊ะ

ด้านหลังชัดๆของการ์ด GTX 580 ครับ ลองมองดูดีๆนะครับก็จะเห็นข้อแตกต่างกันกับ GTX 570 ในภาพด้านล่าง

…ใช่ครับบริเวณ C Chip ใต้ชิปแรม 2ชิปขวามือในภาพจะหายไป นั่นก็แสดงว่าจะไม่มีชิปแรมในบริเวณอีกด้านด้วย เพื่อเป็นการลดสเป็คของตัวการ์ดลงให้เหลือหน่วยความจำที่ขนาด 1280MB ตามสเป็คนั่นเองครับ ส่วนข้อแตกต่างอีกจุด ก็คือชิปของภาคจ่ายไฟจะหายไป 2ตัว ซึ่งก็น่าจะมาจากตัวการ์ดที่บริโภคพลังงานน้อยกว่ารุ่นพี่นั่นเองครับ ภาคจ่ายไฟเลี้ยงการ์ดก็เลยมีขนาดลดน้อยลงไป

.

System Configuration

.SYSTEMS
.CPU	..Intel Core i7 920 @ 4.45 GHZ
.Motherboard	..GIGABYTE GA-EX58-UD4P
.Memory	..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel
.Graphic Card	..NVIDIA GeForce GTX 570 1280MB GDDR5
.Harddisk	..WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..Antec TPQ-1200 OC Version 1200W
.Operation System	..Windows 7 Ultimate 32-bit

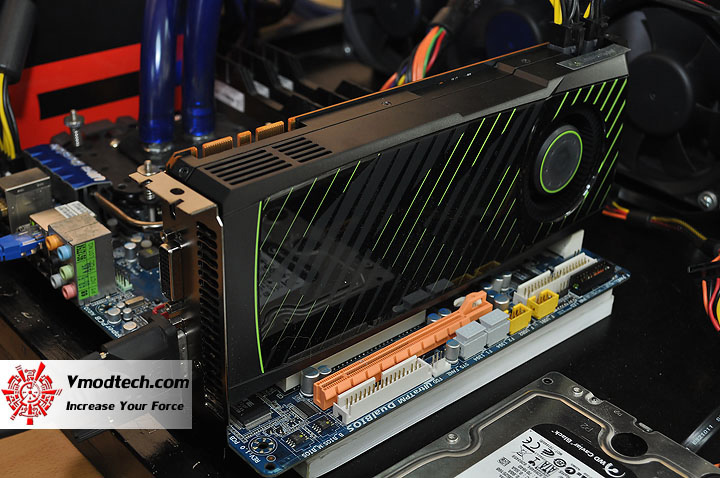

…วางเซตกันง่ายๆเช่นเดิมนะครับคราวนี้ ที่อุณหภูมิห้องประมาณ 25องศาเซลเซียส คราวนี้เปลี่ยนมาเธอร์บอร์ดนิดนึง แต่ความแรงทุกอย่างยังเท่าเดิมครับ

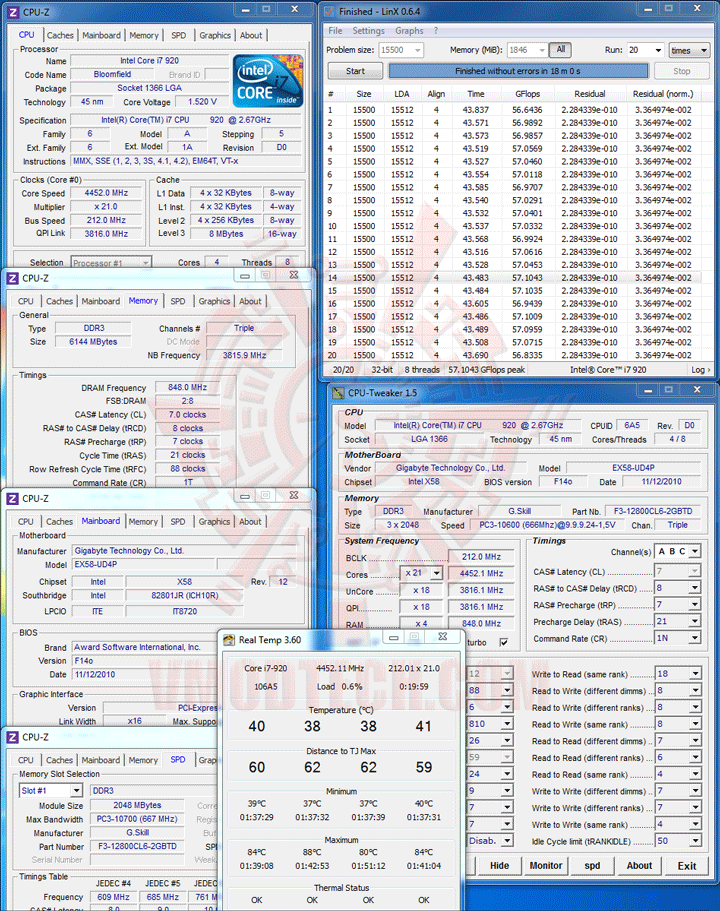

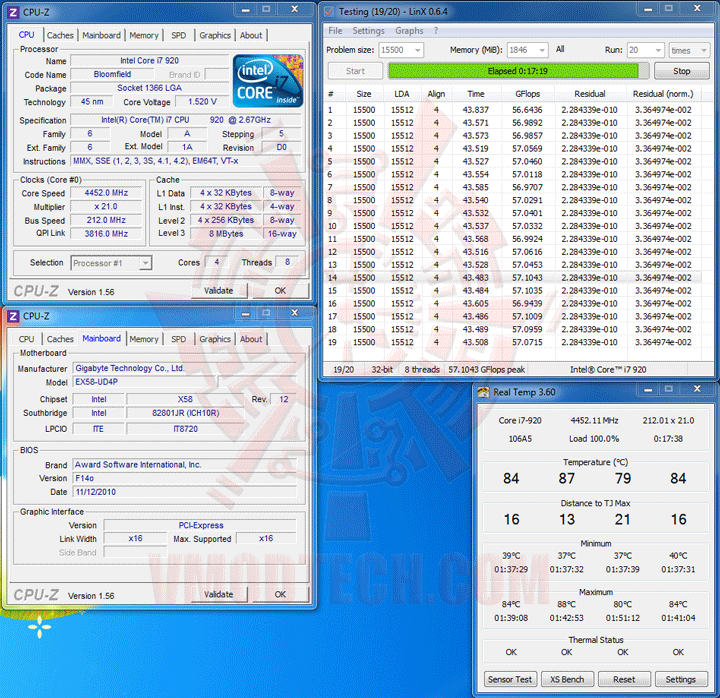

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

Core i7 920 จัดความเร็วไปที่ 4.45GHz เสถียรพอได้ครับ ลุย!

Overclocking & Stabilities Test

Graphic Card Information

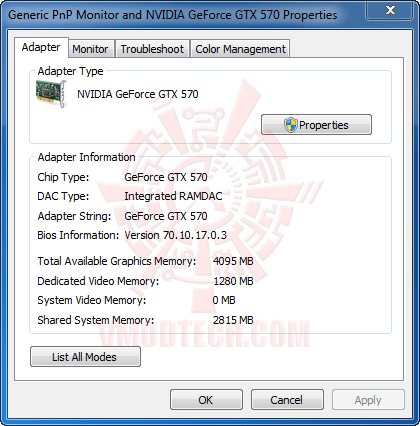

Properties ของ Windows 7 รายงานค่าต่างๆได้ถูกต้องครบถ้วนดีครับ

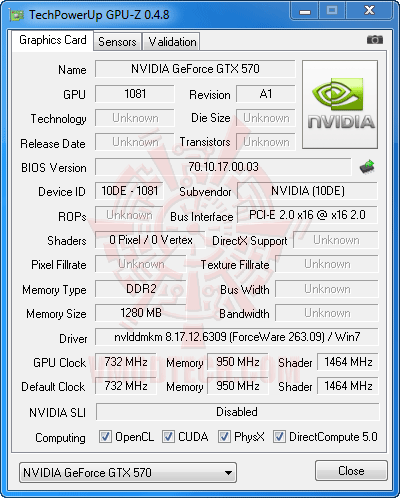

GPU-Z

…ในขณะที่ทำการทดสอบการ์ดตัวนี้ในวันที่ 29 พฤศจิกายน พ.ศ.2553 ตัว GPU-Z ล่าสุดในตอนนั้นคือ 0.4.8 ยังไม่รู้จักการ์ดตัวนี้นะครับ ไม่เป็นไรครับเรายังมีตัวช่วยอื่น

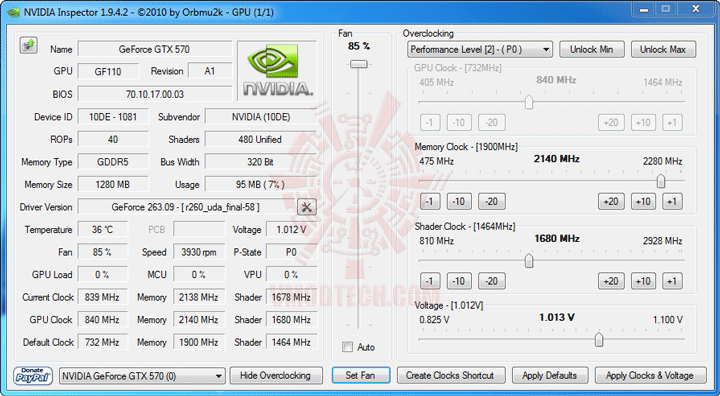

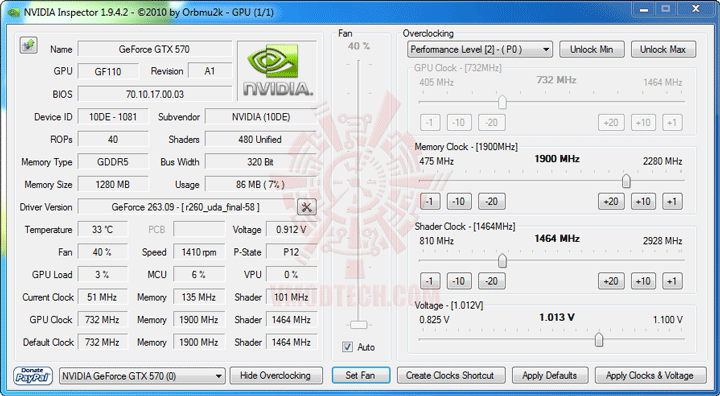

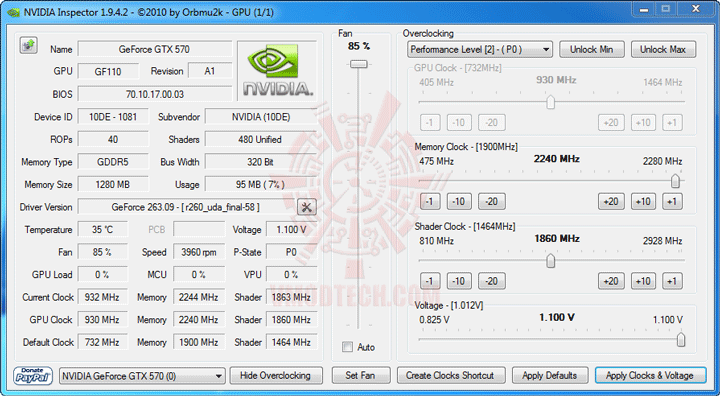

NVIDIA Inspector

.

.

…NVIDIA Inspector เวอร์ชันล่าสุด 1.9.4.2 ก็สามารถรายงานค่าต่างๆได้ถูกต้องครบถ้วนดีครับ นอกจากนี้ยังสามารถ Overclock และ OverVoltage ได้อีกต่างหาก แบบนี้ก็สนุกผมเลยครับ เพราะว่าโปรแกรม MSI Afterburner ที่ผมใช้อยู่เป็นประจำยังไม่สามารถเพิ่มไฟเลี้ยงให้กับการ์ดรุ่นนี้ได้ ในขณะช่วงเวลาที่ผมทำบทความอยู่นี้ เดี๋ยว 3ความเร็วที่เห็นนี้เราจะจัดกันยาวๆเลยนะครับ รับรองว่ามันส์แน่ๆครับงานนี้

AIDA64 Extreme Edition

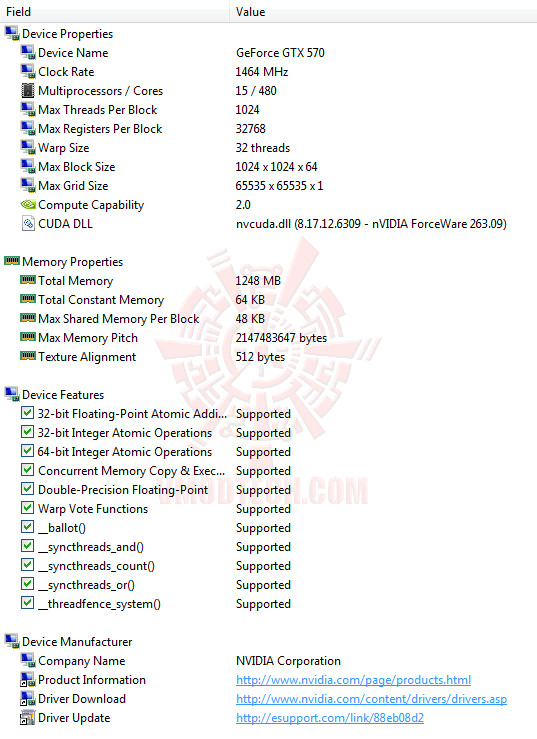

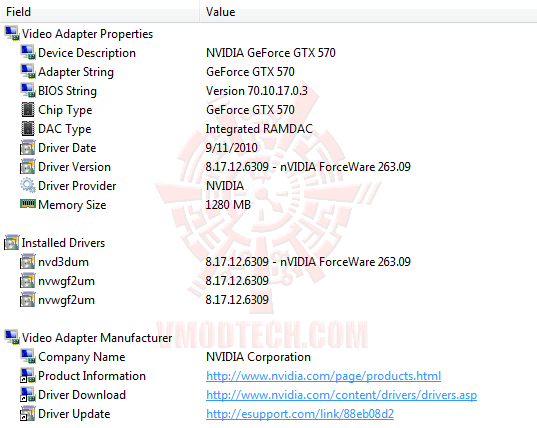

รายละเอียดต่างๆของตัวการ์ดผ่านทางโปรแกรม AIDA64 Extreme Edition ครับ

FurMark 1.8.2

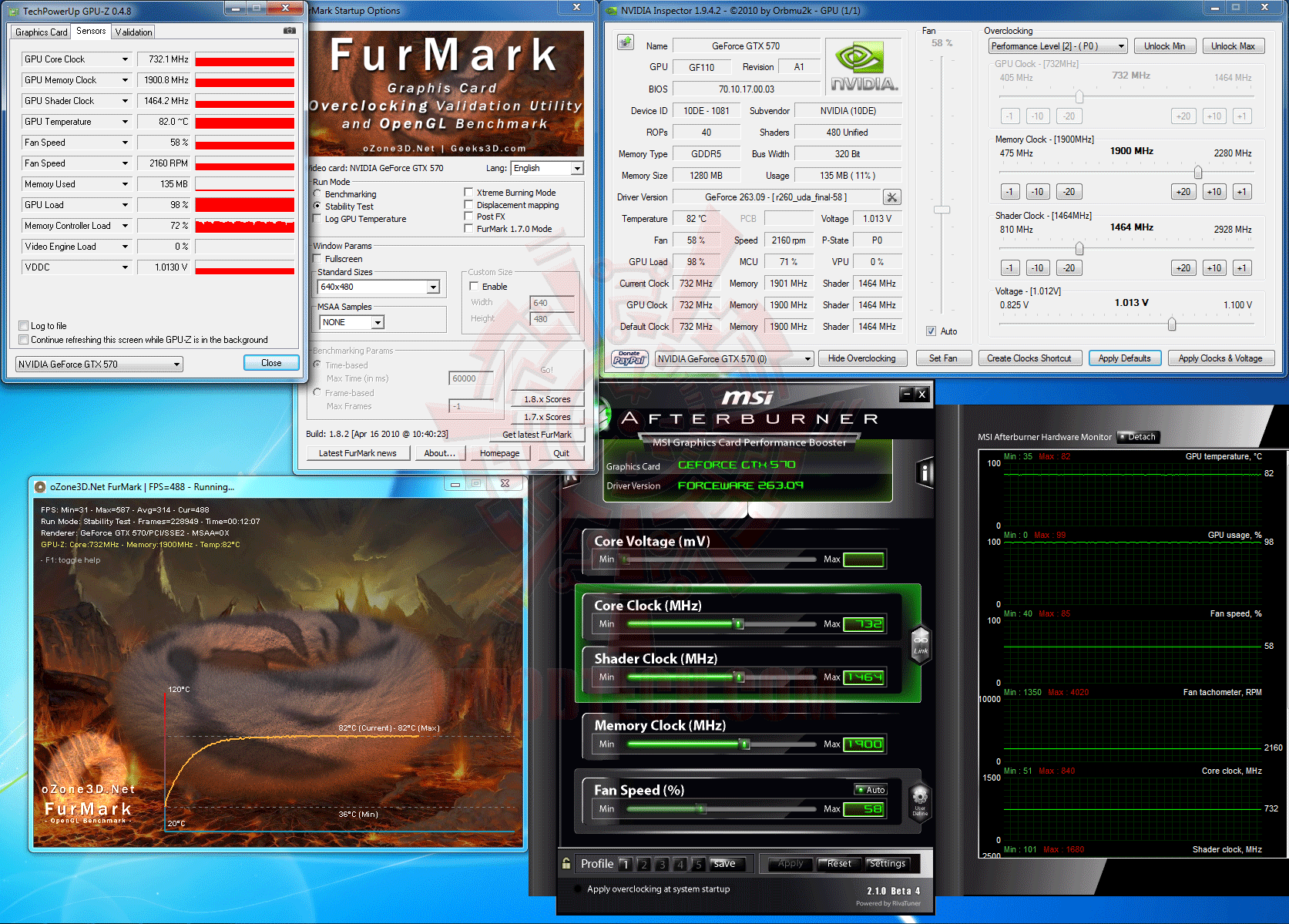

NVIDIA GeForce GTX 570 @ Default Speed

(732/1,464/3,800MHz) & Default Auto Fan Speed

(Click Screenshot to Enlarge)

…ที่ความเร็วเดิมและรอบพัดลมเดิมที่หมุนสูงสุดอยู่ที่ 58% @ 2,160 rpm จัดกันไปสุดที่ 82องศาเซลเซียส ร้อนกันน่าดูชมเลยครับกับรอบพัดลมแบบ Auto

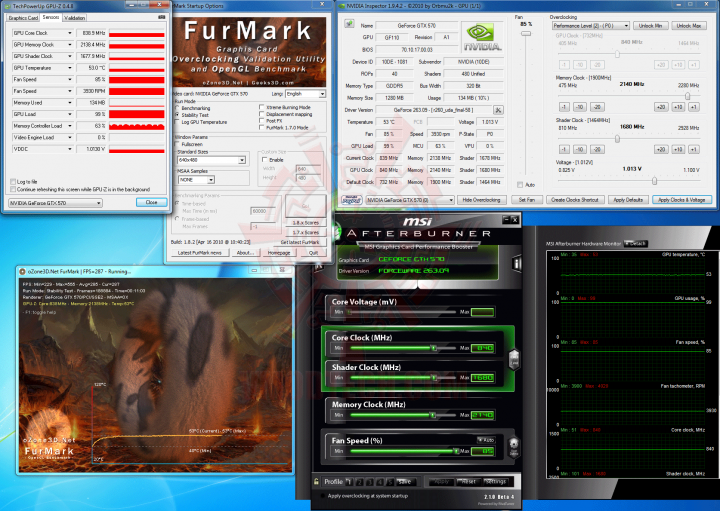

NVIDIA GeForce GTX 570 @ Overclock Speed

(840/1,680/4,280MHz) & 85% Fan Speed

(Click Screenshot to Enlarge)

…กับรอบพัดลมที่ปรับสูงสุดได้ที่ 85% @ 3,900 rpm ใช้ไฟเลี้ยงเดิมๆที่ให้มาที่ 1,013mV และโอเวอร์คล็อคกันไปที่ 840/1,680/4,280MHz อุณหภูมิสูงสุดจะอยู่ที่ 53องศาเซลเซียส เพียงเท่านั้นนะครับ เย็นดีจริงๆ สงสัยว่าระบบ Hardware Monitoring Manages Power คงจะพึ่งเริ่มทำงานตอน Overclock

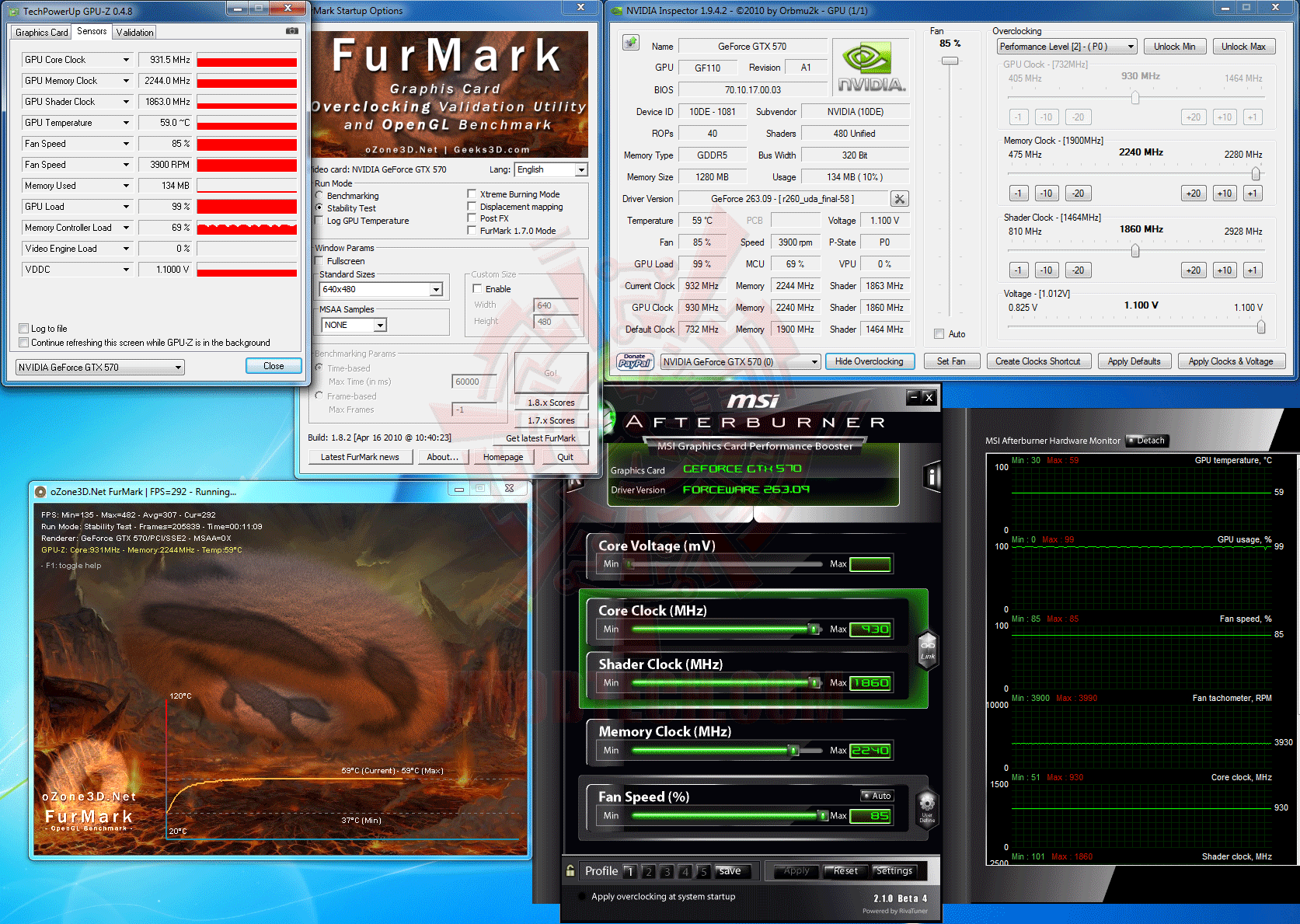

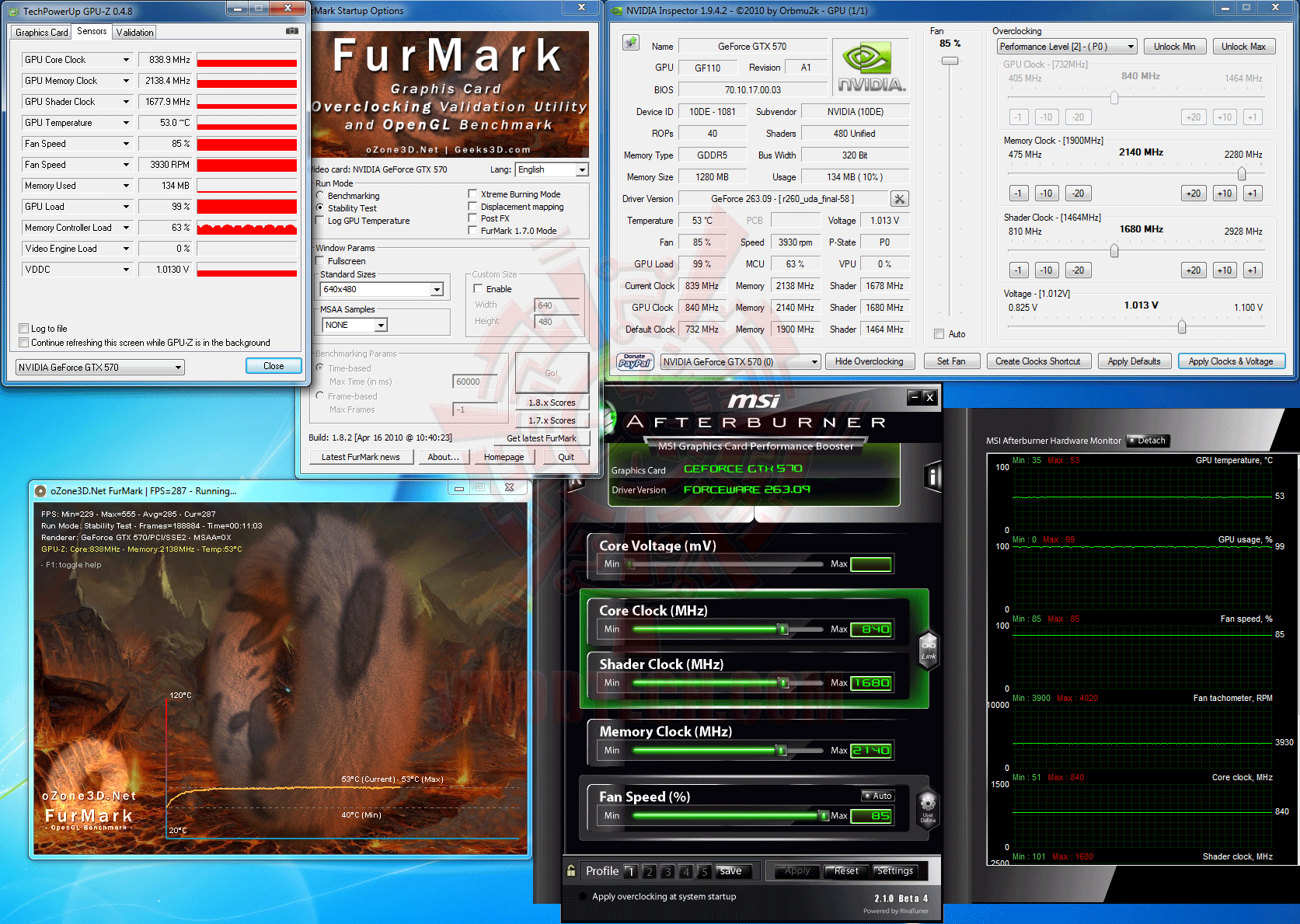

NVIDIA GeForce GTX 570 @ Overclock Speed

(930/1,860/4,480MHz) & 85% Fan Speed

with OverVoltage to 1,100mV

(Click Screenshot to Enlarge)

…สุดท้ายกับรอบพัดลม 85% @ 3,900 RPM โดยใช้ไฟเลี้ยงอัดสุดไปที่ 1,100mV และโอเวอร์คล็อคกันไปที่ 930/1,860/4,480MHz อุณหภูมิสูงสุดจะอยู่ที่ 59องศาเซลเซียส เพียงเท่านั้นนะครับ และที่รอบพัดลม 85% เสียงก็ดังขึ้นอยู่พอสมควร แต่ก็ยังอยู่ในระดับที่รับได้ครับ และวันนี้เราจะทดสอบกันที่ 3ความเร็วนี้กันยาวๆ ให้ชมกันเต็มอิ่มไปเลยนะครับกับ 6 Benchmark, 12 GameTest รวมเทสต์ทั้งหมด 63 รอบ ไปชมกันได้ที่หน้าถัดๆไปเลยครับ

.

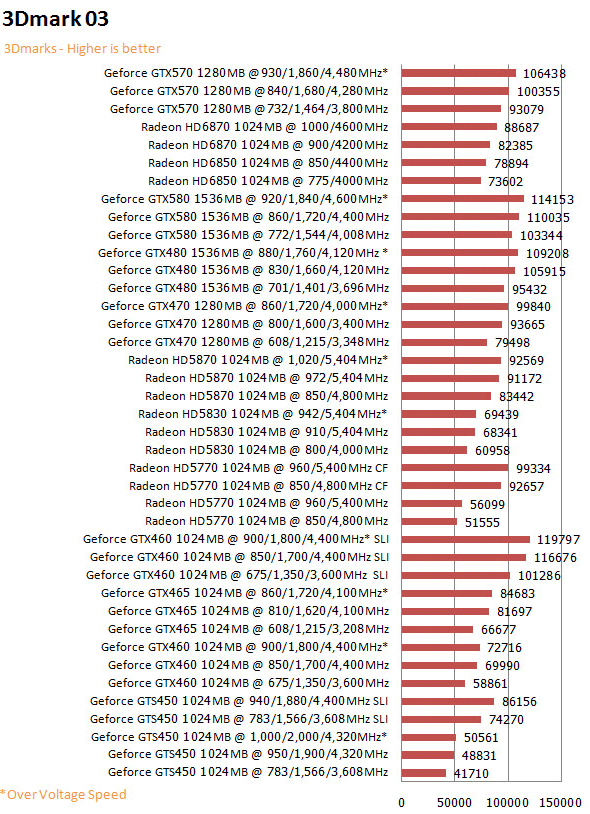

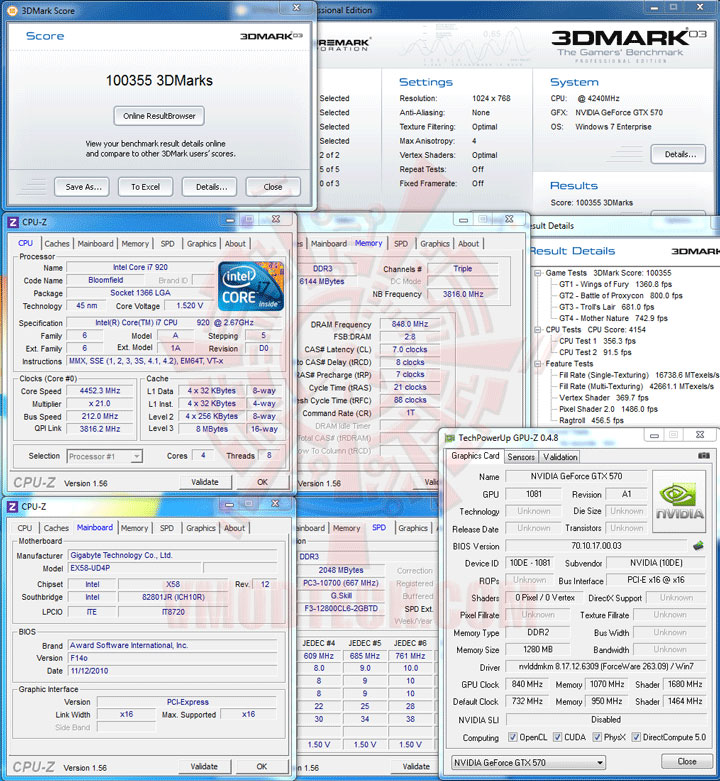

3DMark03

…จะมีการนำผลการทดสอบของ GeForce GTX 580 , GeForce GTX 480 , Radeon HD 5870 , GeForce GTX 470 , Radeon HD 5830 , GeForce GTX 465 , GeForce GTX 460 1024MB , GeForce GTX 460 1024MB SLI , Radeon HD 5770 , Radeon HD 5770 CrossfireX , GeForce GTX 450 , GeForce GTX 450 SLI , Radeon HD 6850 และ Radeon HD 6870 ในคราวที่แล้ว ที่ใช้ Systems ในการทดสอบทุกๆอย่างเหมือนกัน มาเปรียบเทียบกันในบทความนี้ด้วยนะครับ

Default clock Speed @ 732/1,464/3,800MHz

.

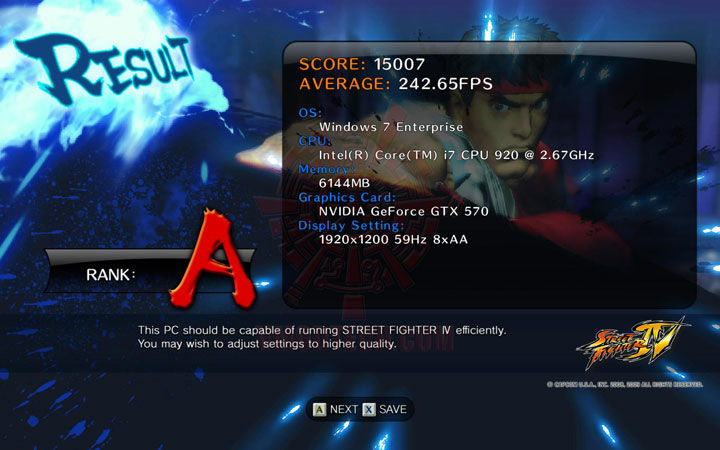

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

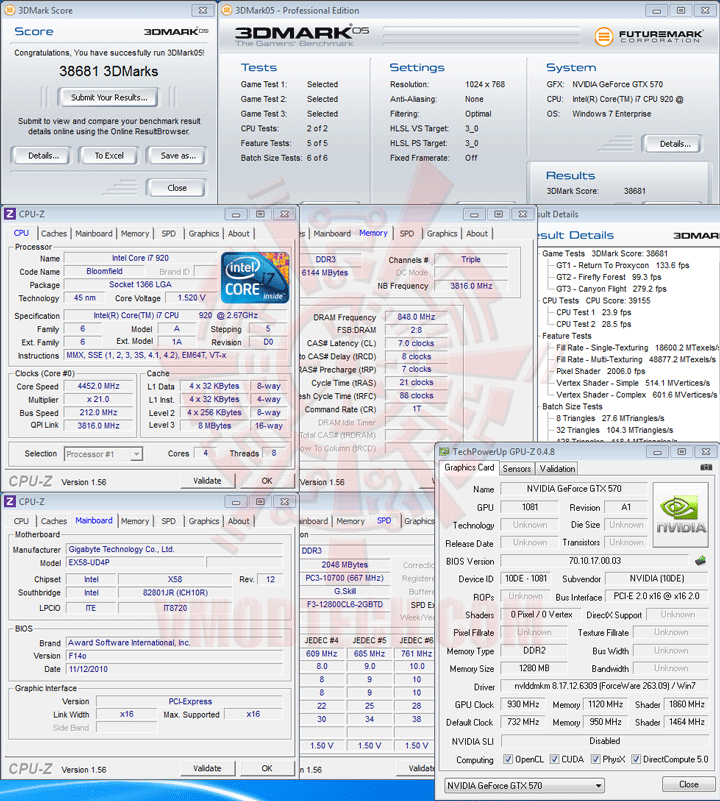

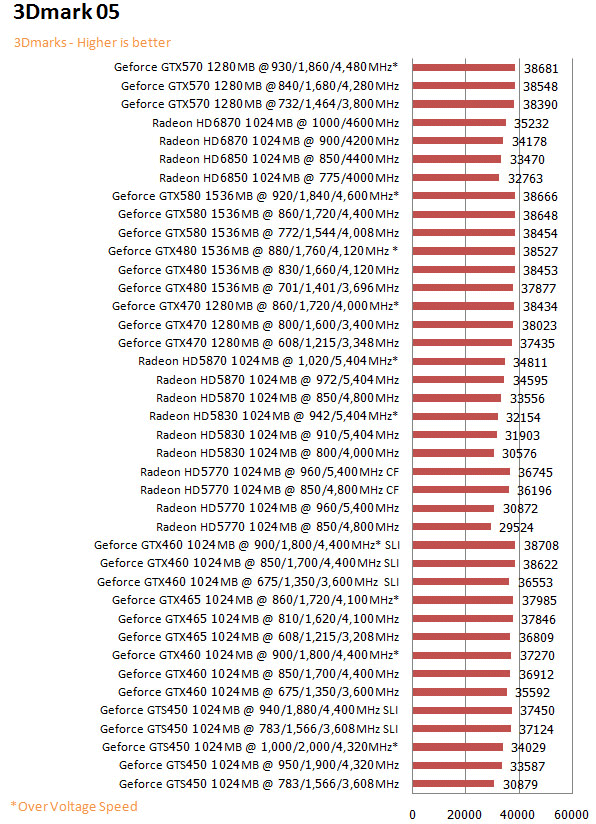

3DMark05

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

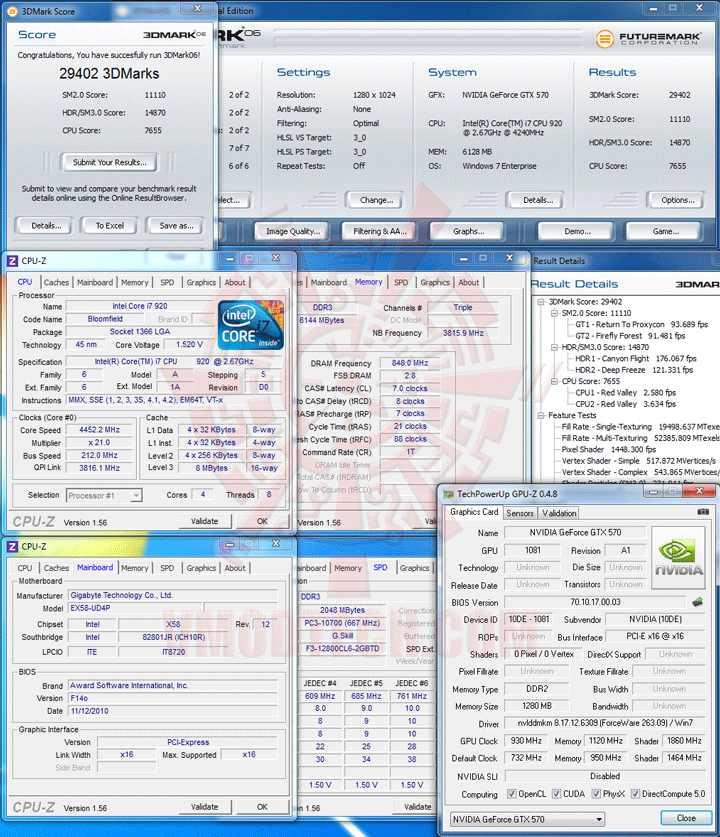

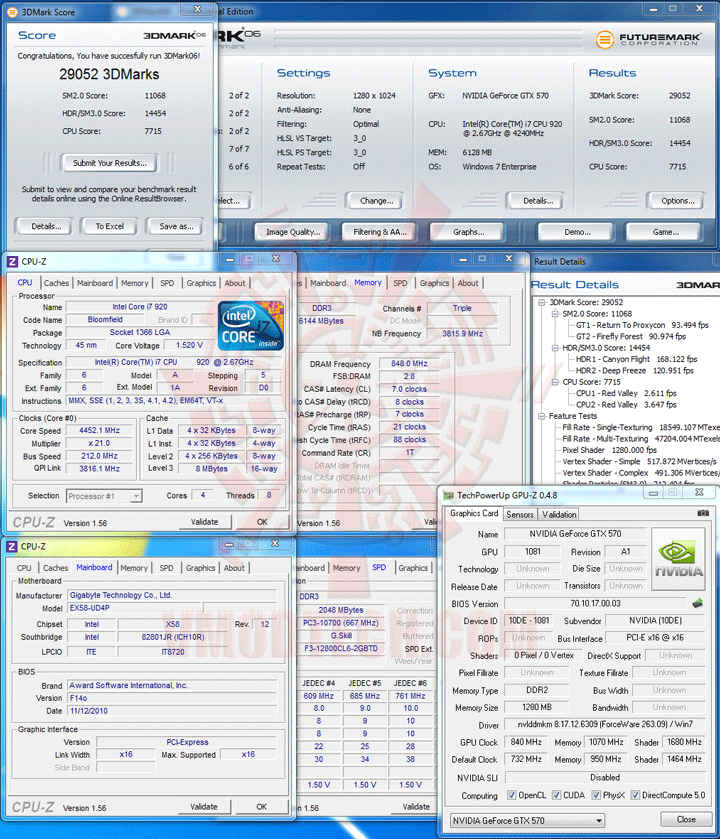

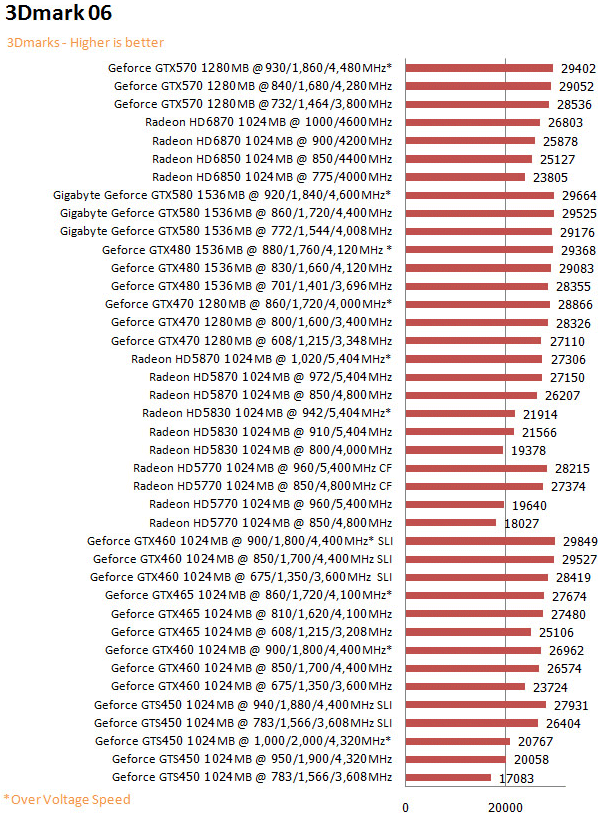

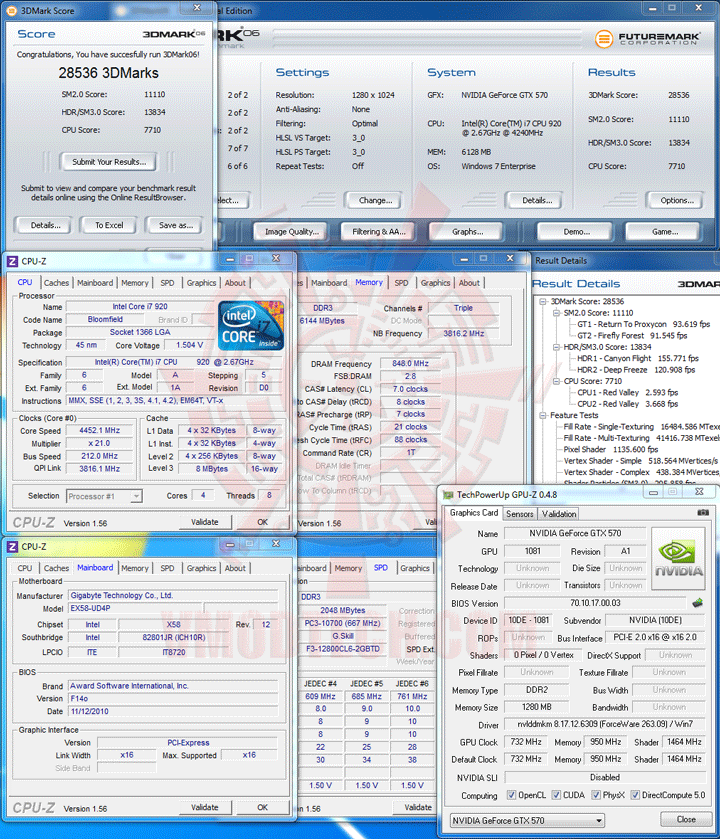

3DMark06

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

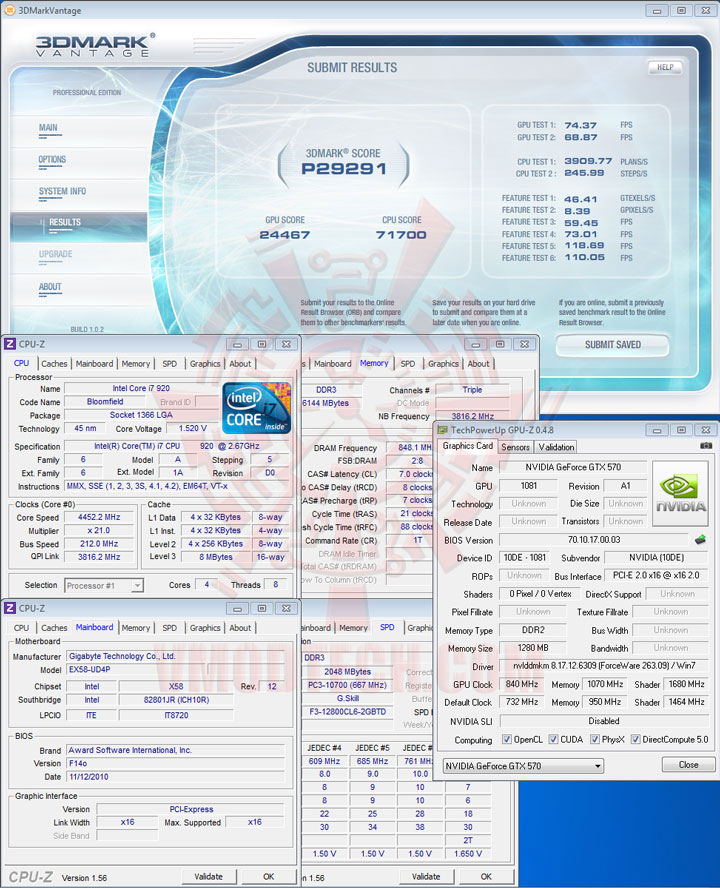

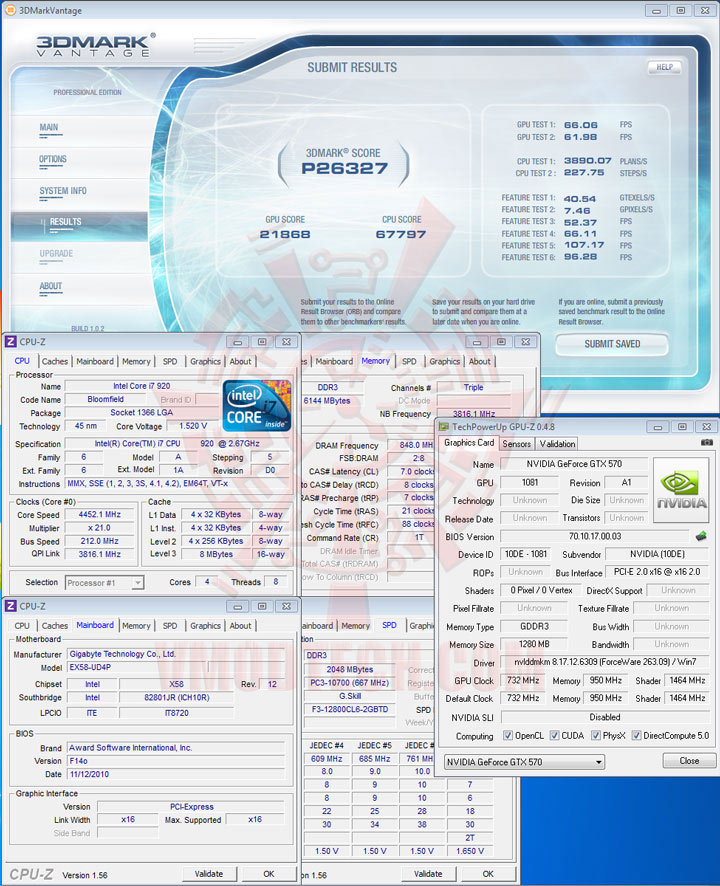

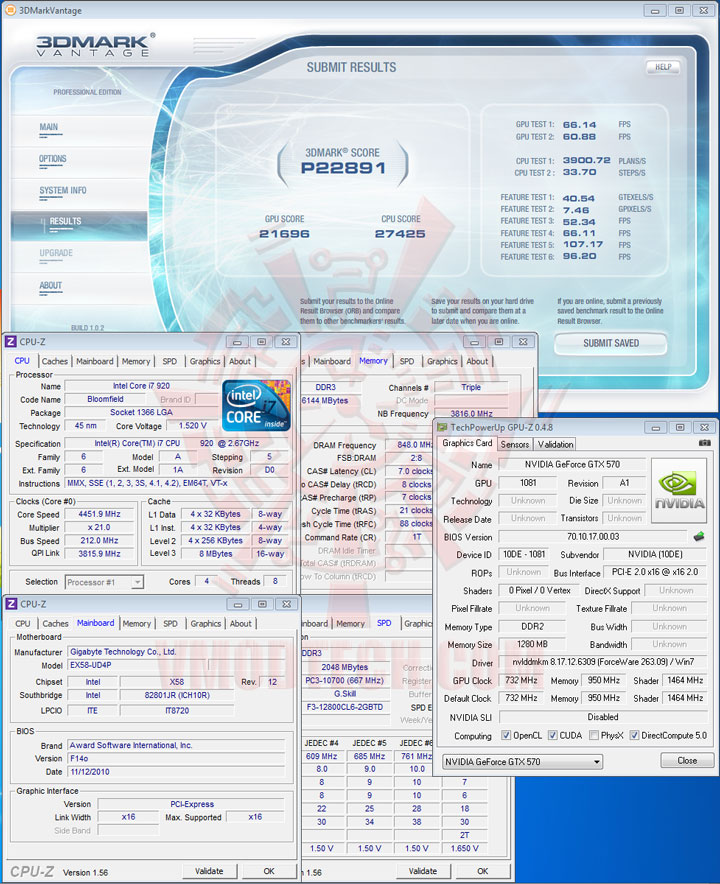

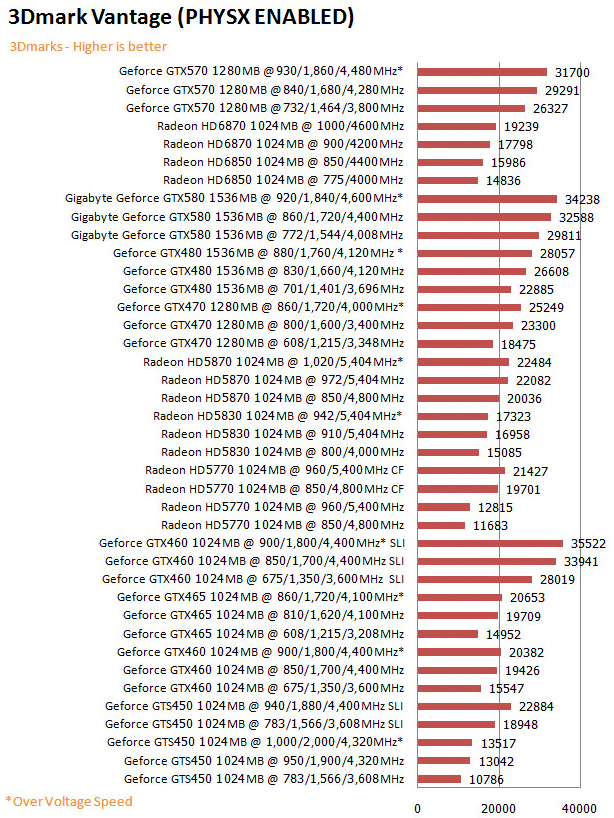

3DMark Vantage

.

PhysX Enable

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

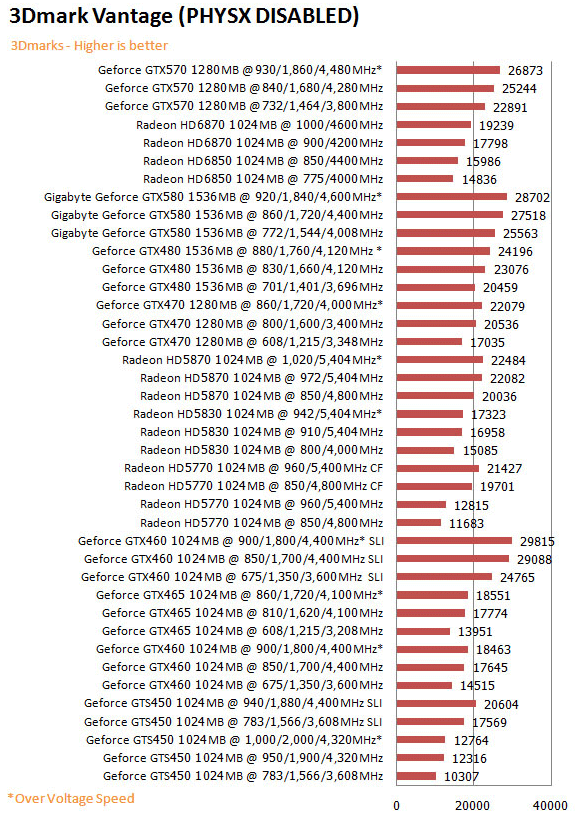

PhysX Disable

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

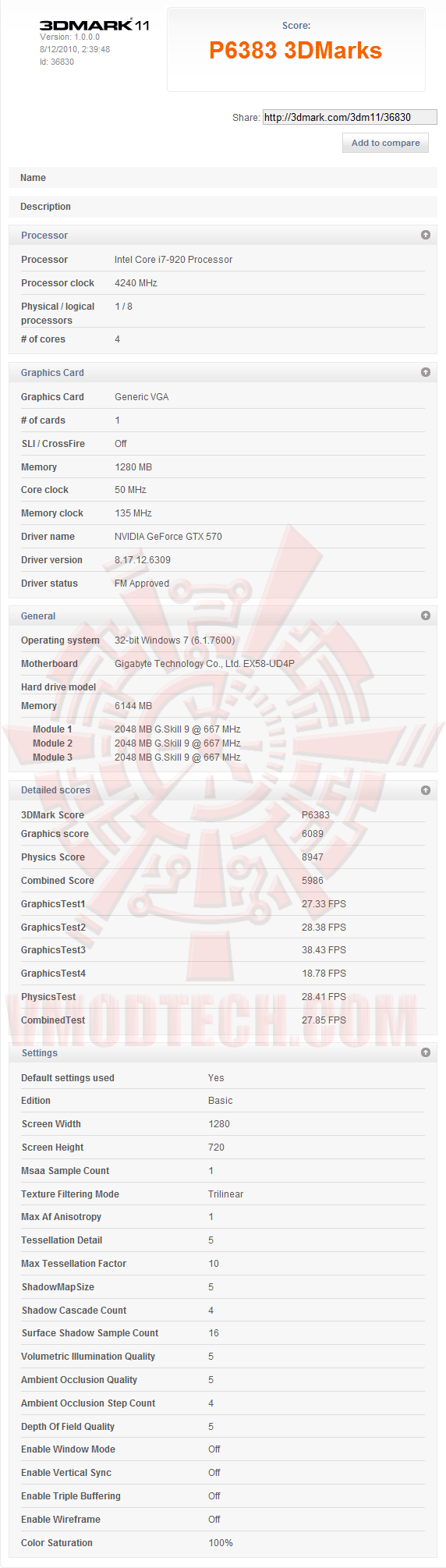

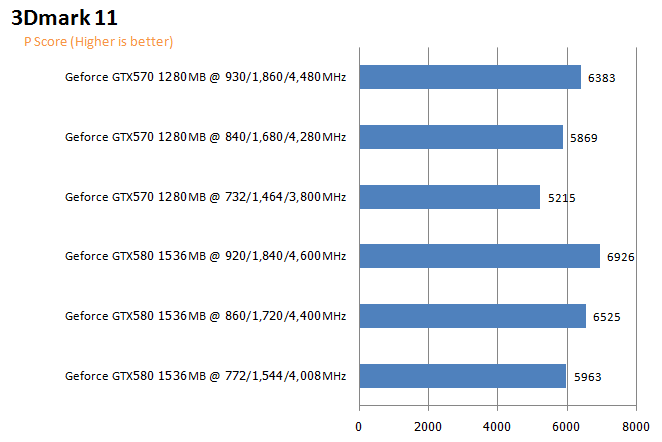

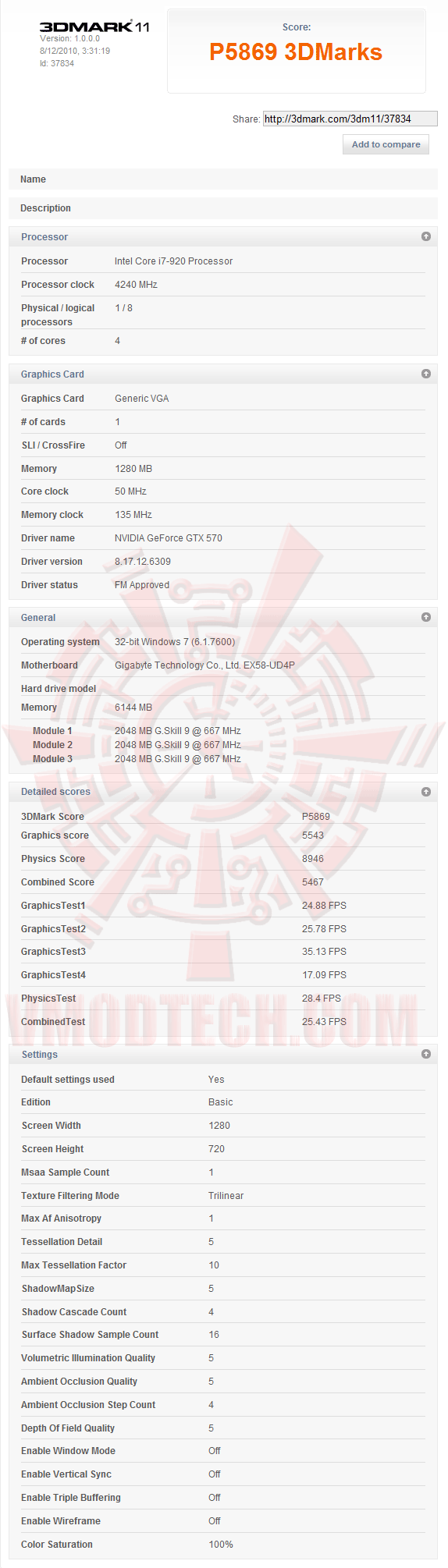

3DMark 11

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

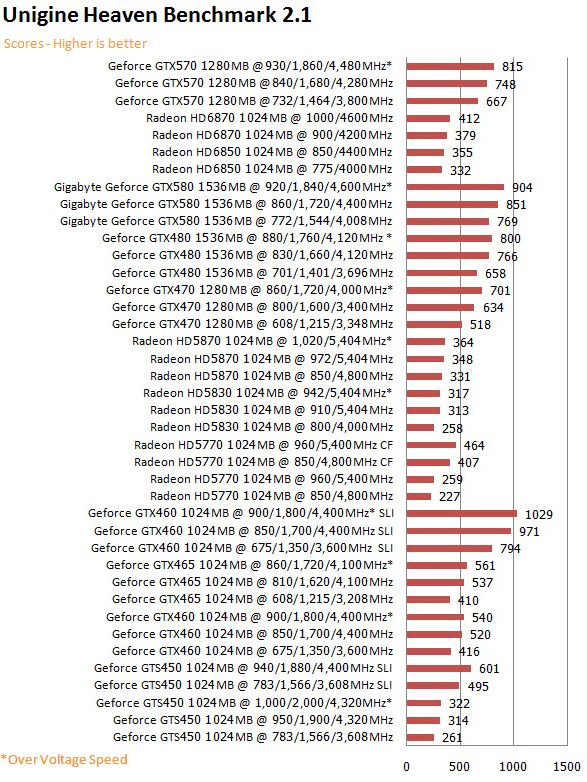

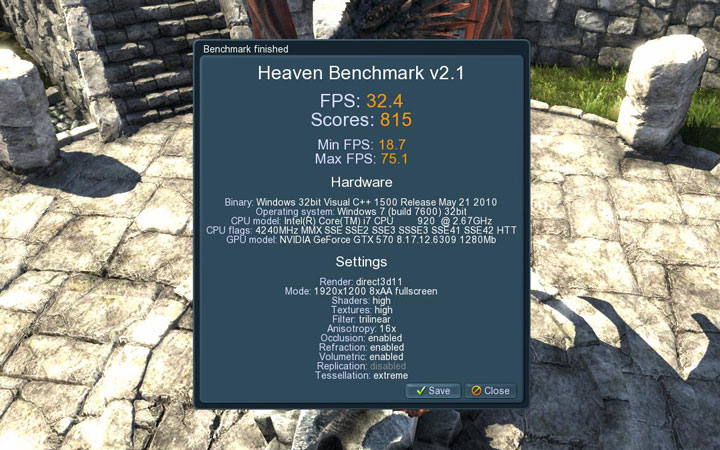

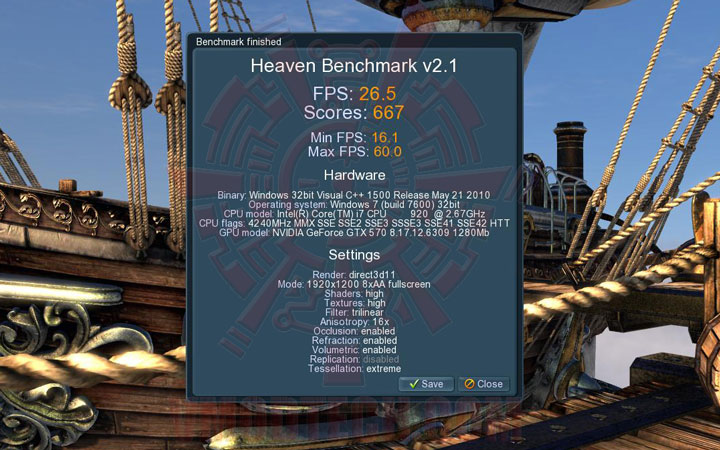

Unigine Heaven Benchmark 2.1

.

SETTINGS

.

Default clock Speed @ 732/1,464/3,800MHz

.

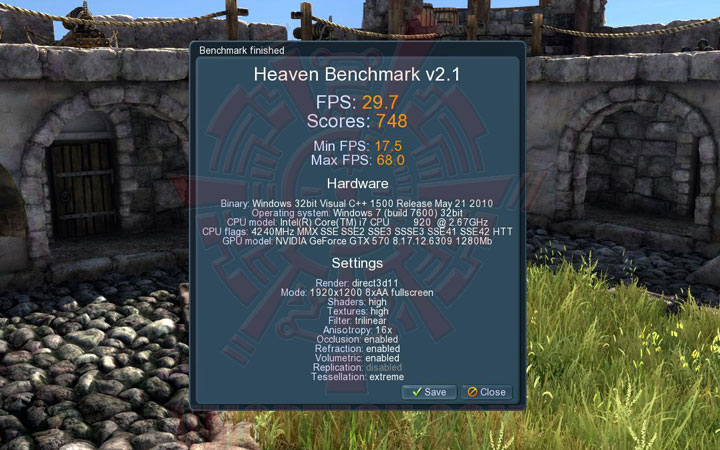

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

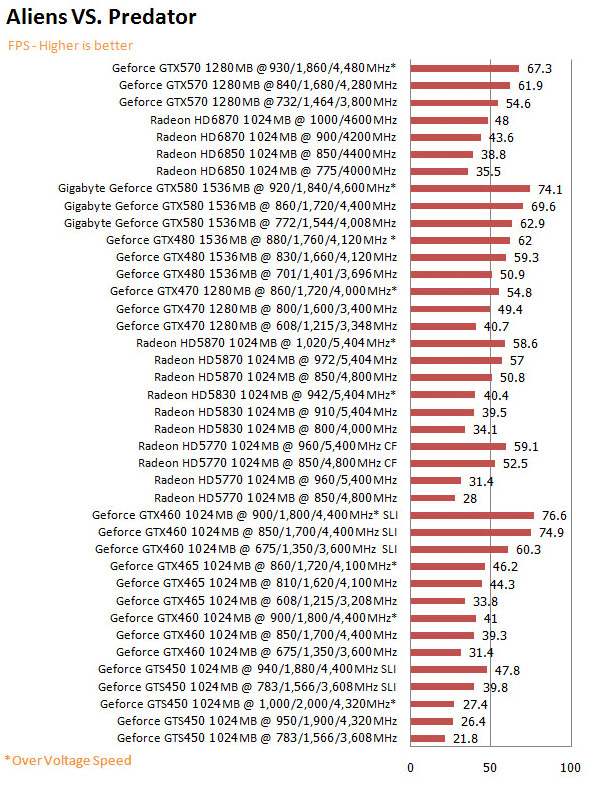

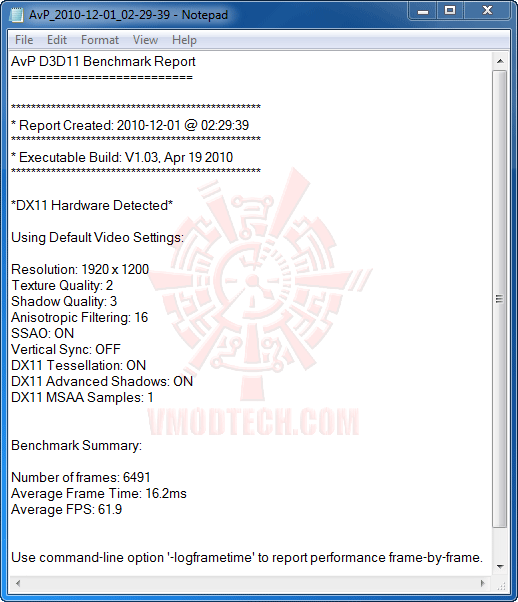

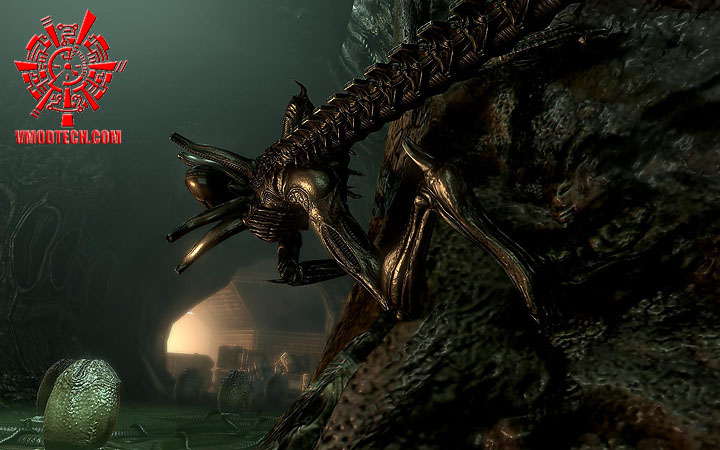

Aliens VS. Predator DX11 Benchmark

.

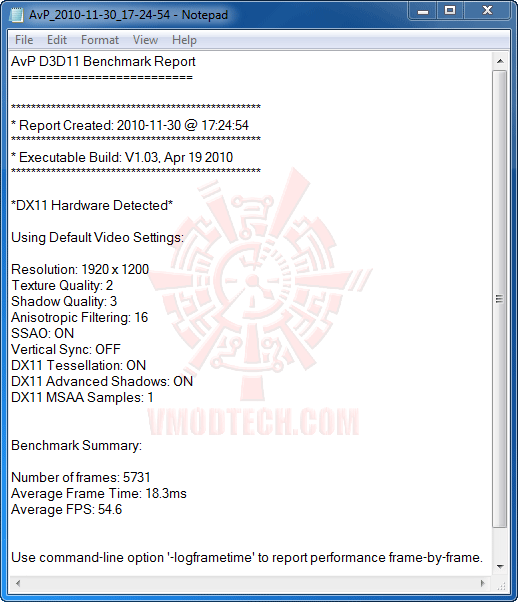

เอาแบบ Default แล้วเทสต์เลยนะครับ ไปชมผลกันเลยครับกับเกมส์ DX11 ภาพสุดสวยเกมส์นี้

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

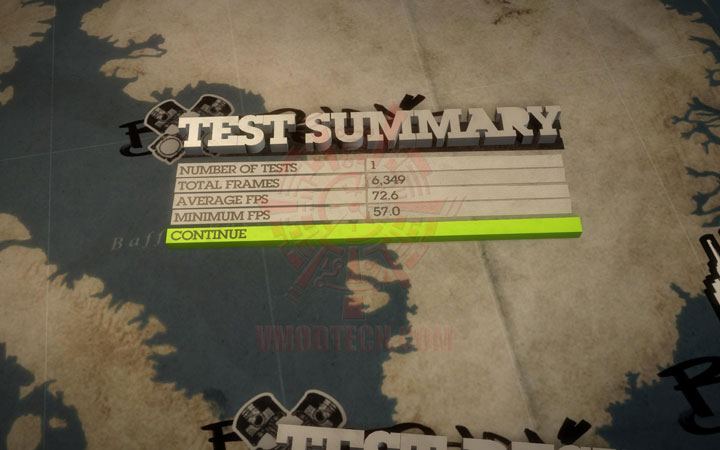

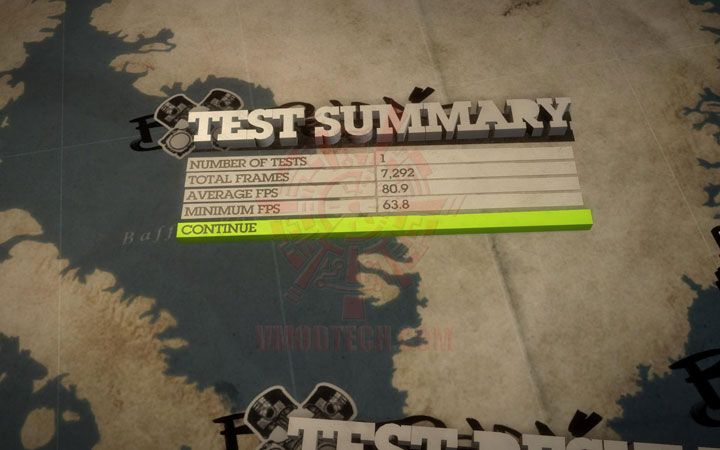

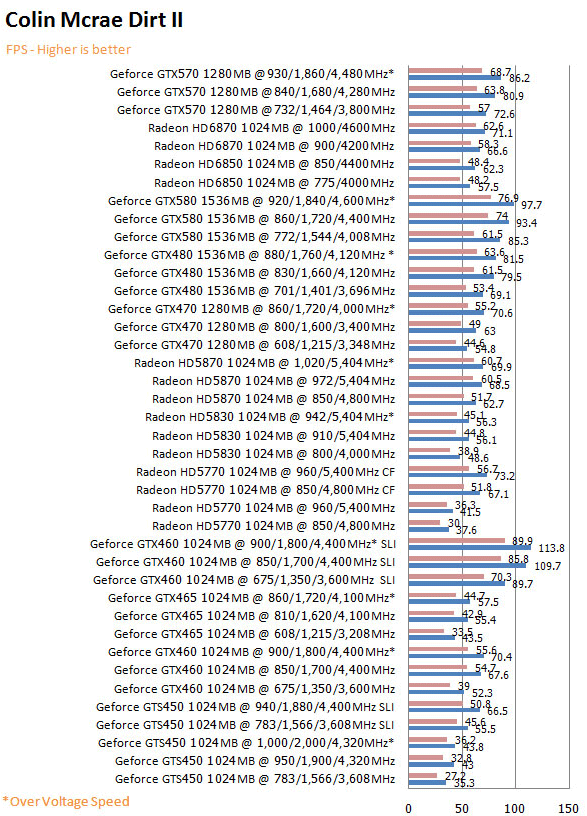

DIRT 2 Benchmark

.

SETTINGS

.

.

.

Default clock Speed @ 732/1,464/3,800MHz

.

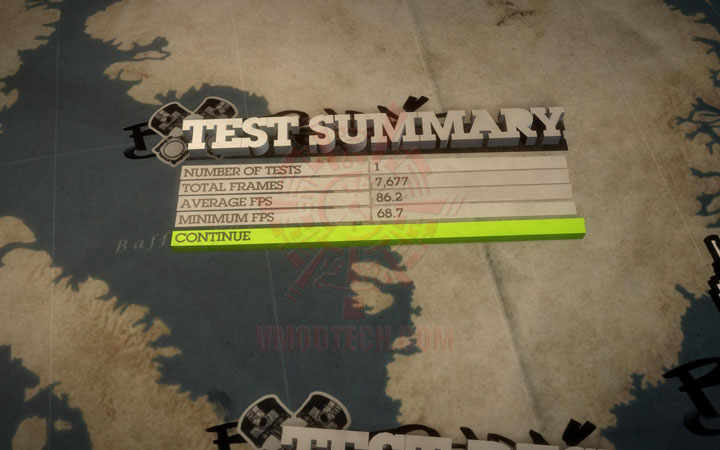

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

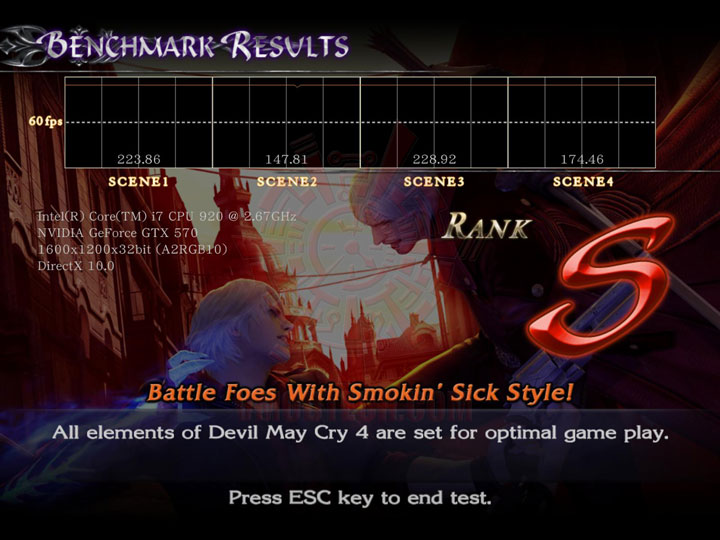

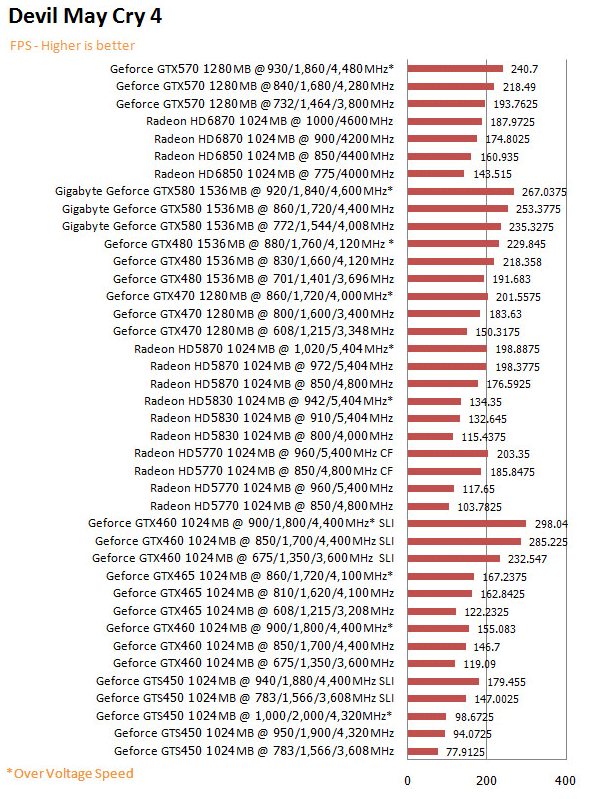

Devil May Cry 4 DX10 Benchmark

.

SETTINGS

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

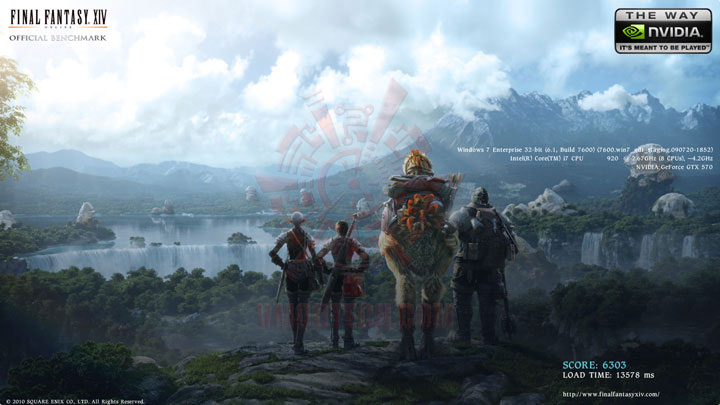

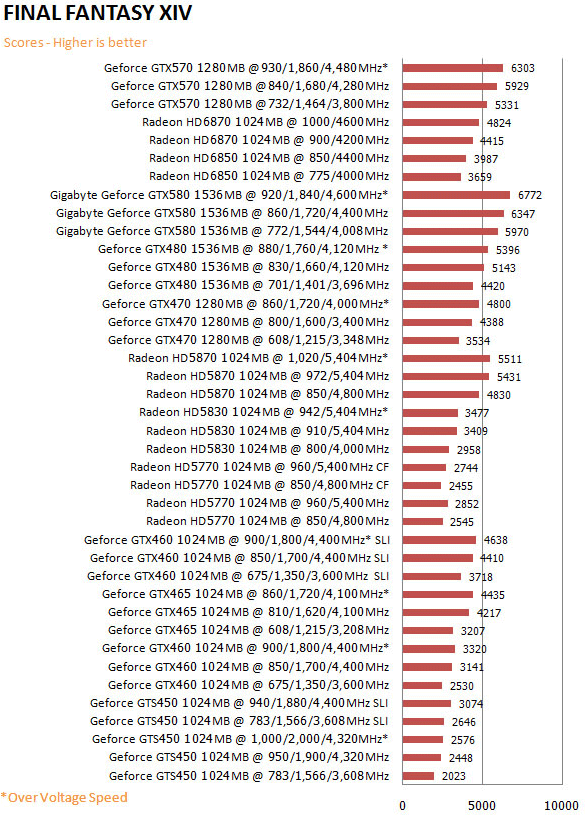

FINAL FANTASY XIV Benchmark

.

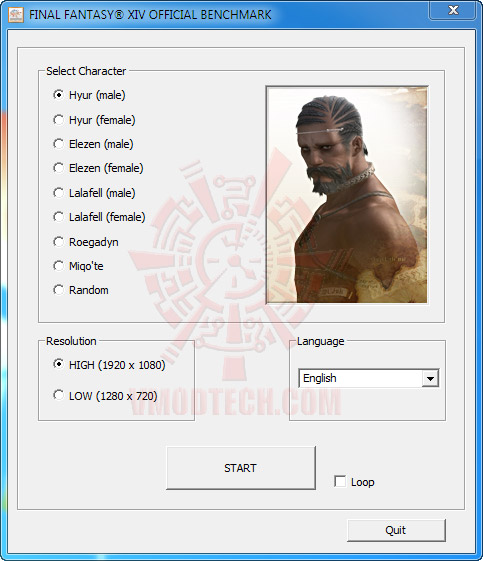

SETTINGS

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

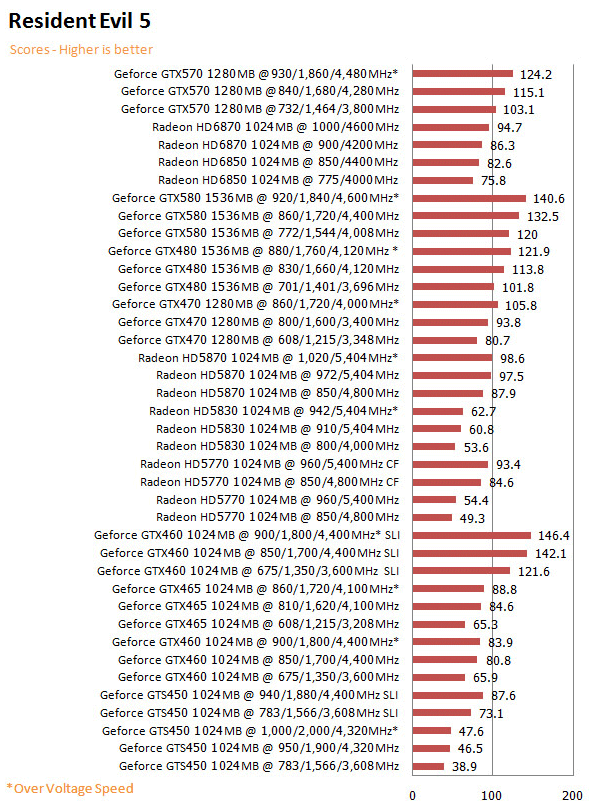

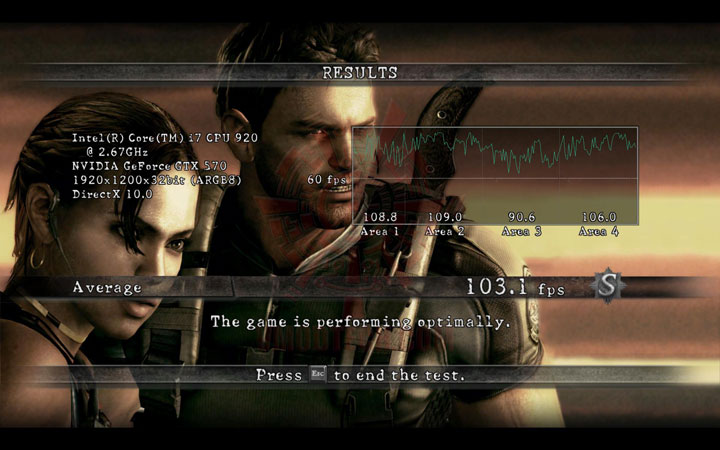

Resident Evil 5 DX10 Benchmark

.

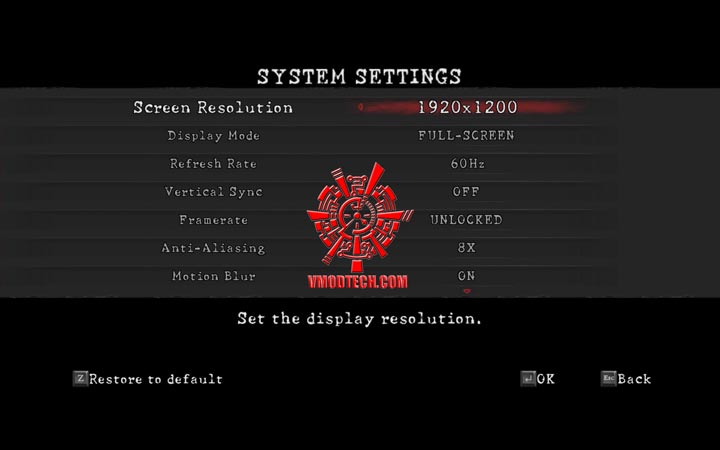

SETTINGS

.

.

Default clock Speed @ 732/1,464/3,800MHz

.

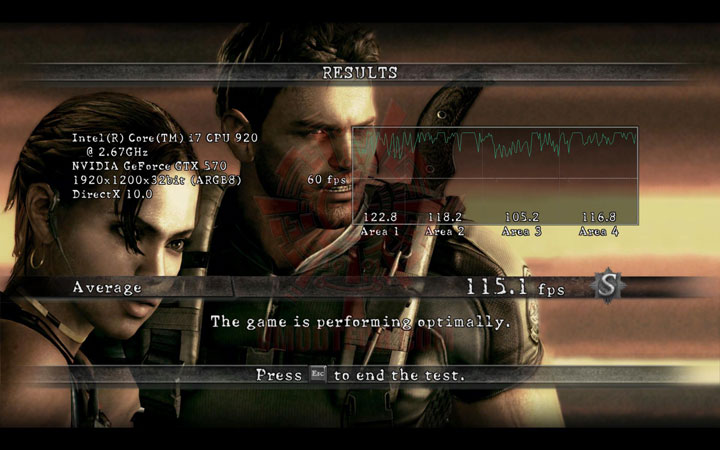

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

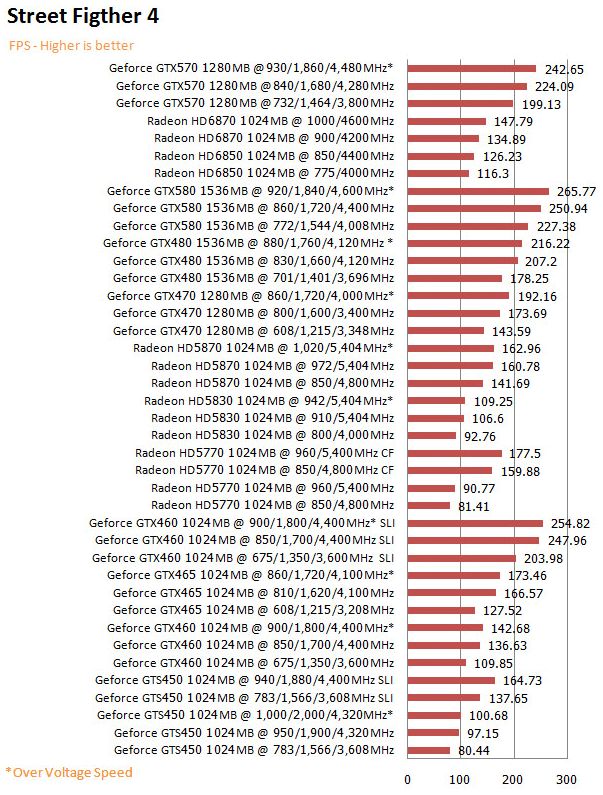

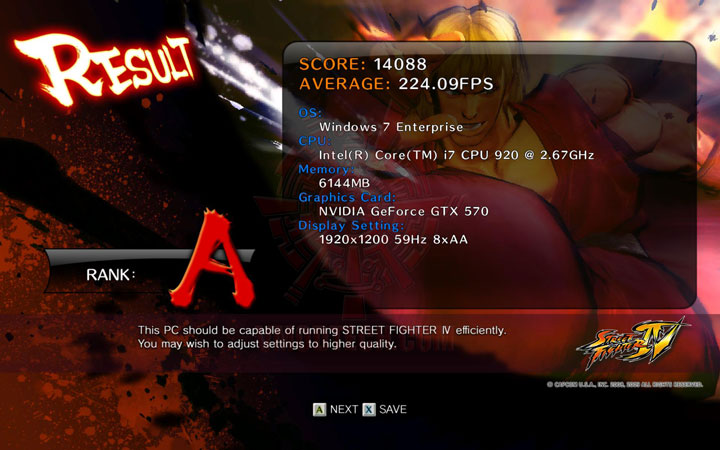

Street Fighter IV Benchmark

.

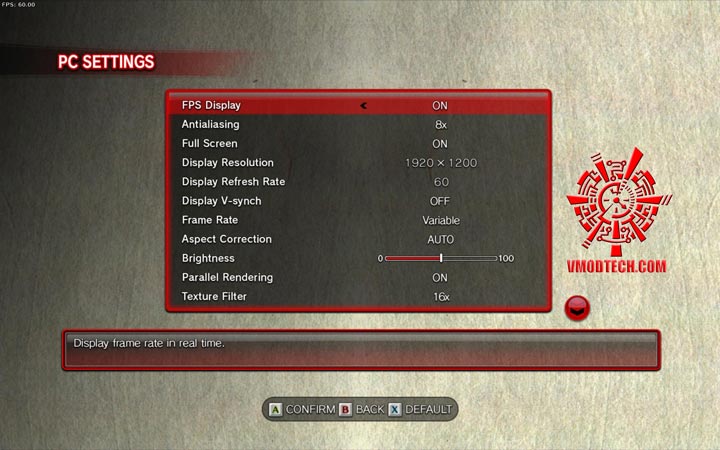

SETTINGS

.

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

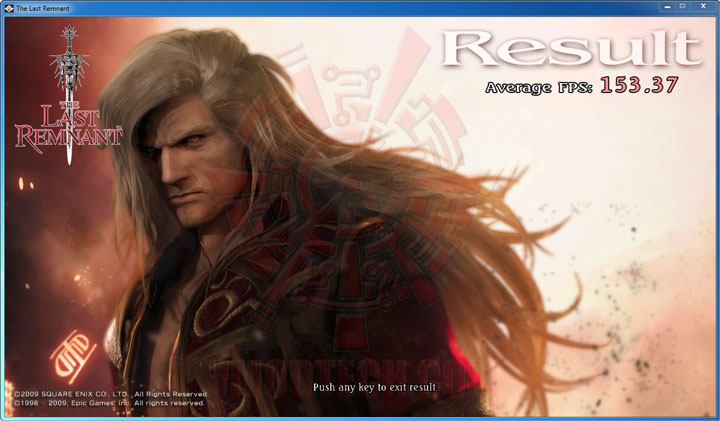

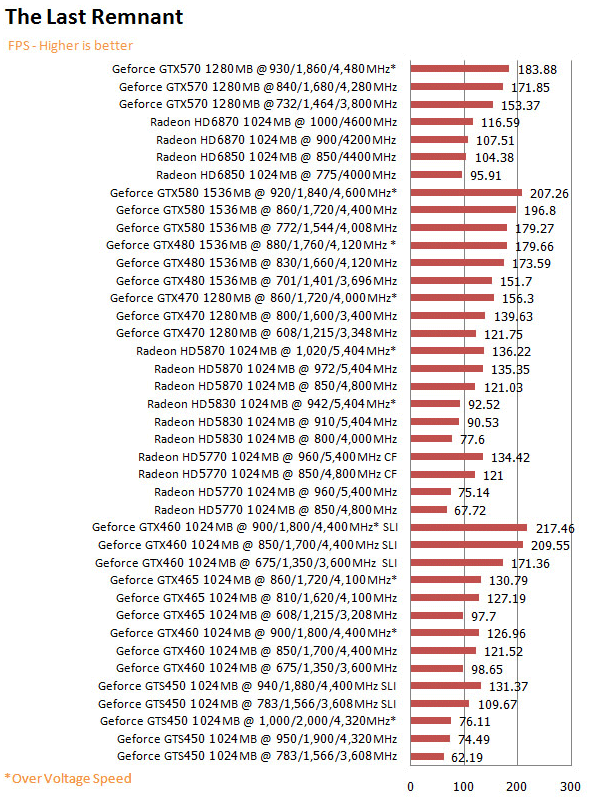

The Last Remnant Benchmark

.

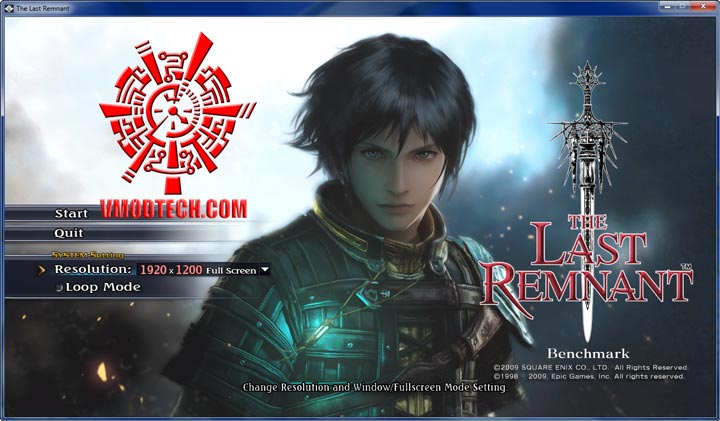

SETTINGS

เซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

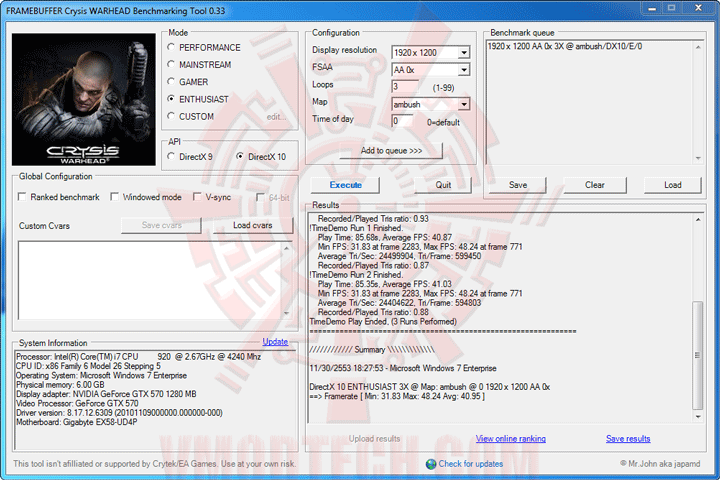

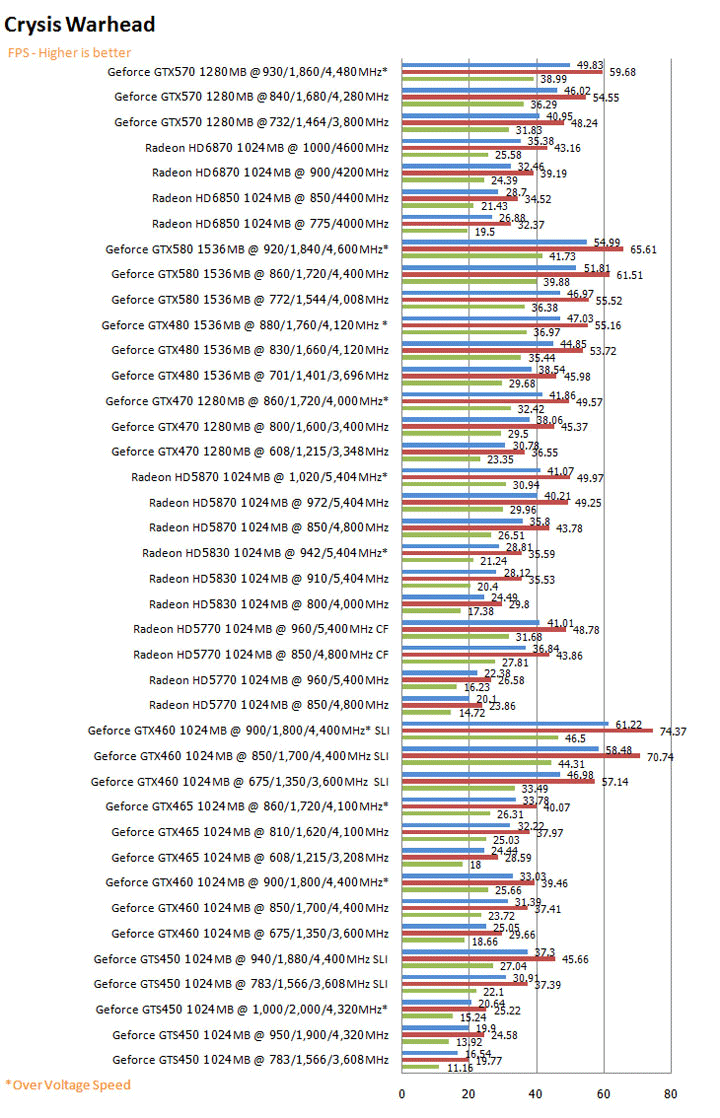

Crysis WARHEAD Benchmark

DX10 ENTHUSIAST Mode 1,920X1,200 AA 0X

.

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

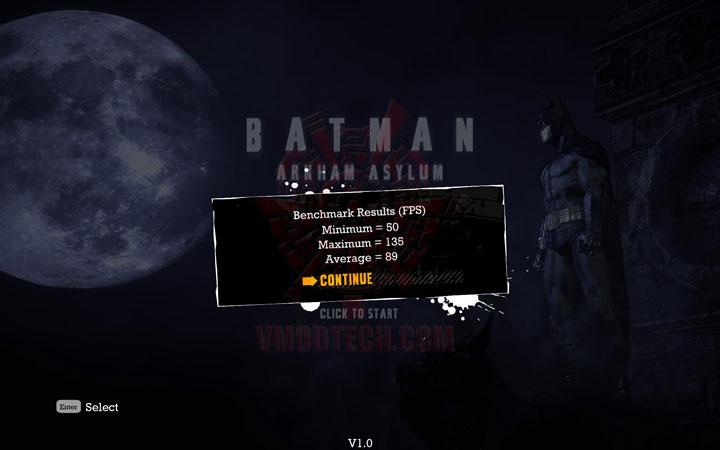

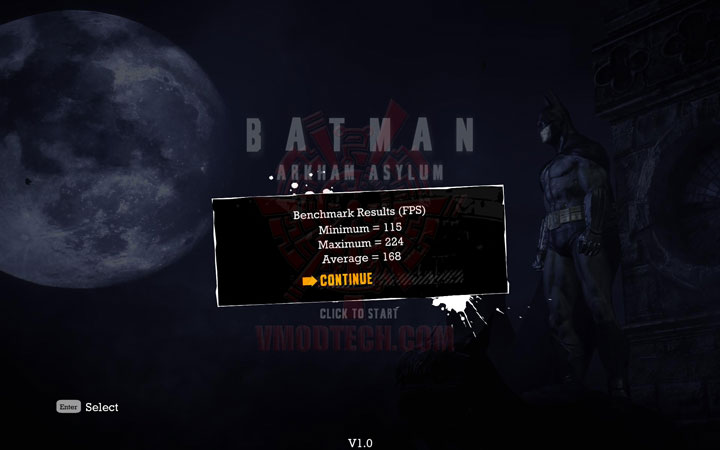

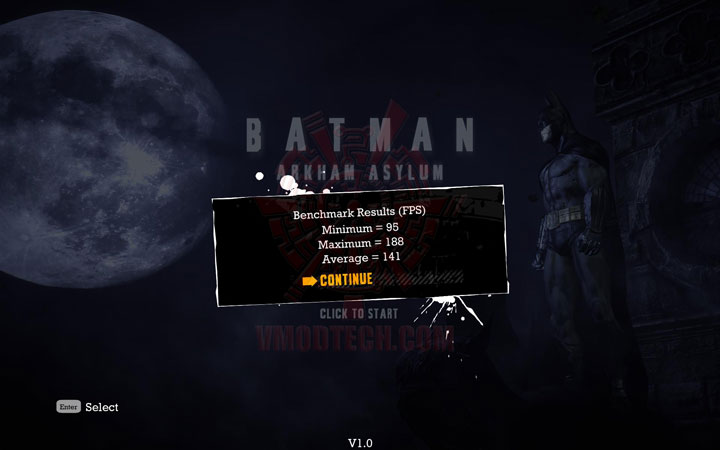

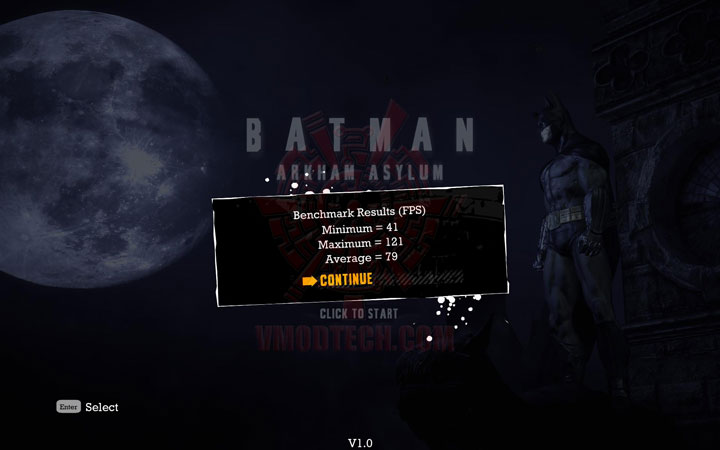

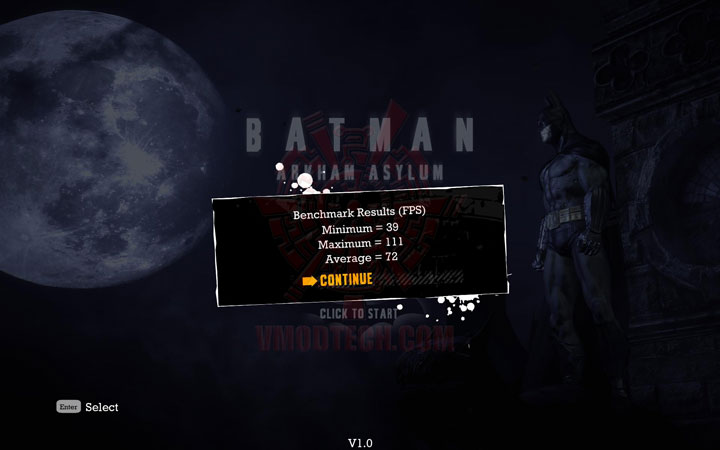

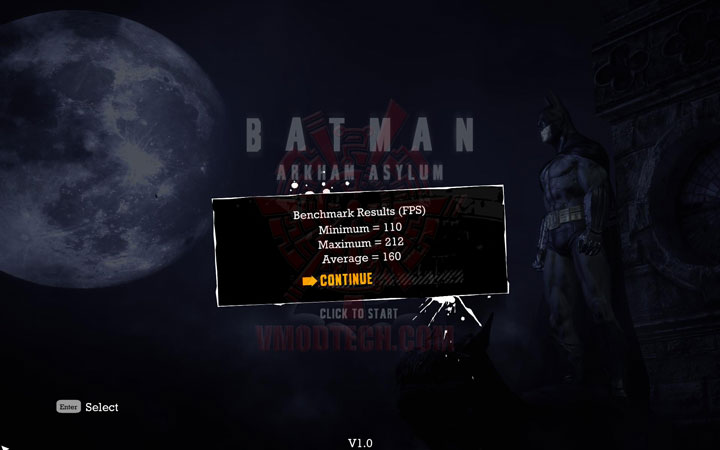

BATMAN ARKHAM ASYLUM DX10 Benchmark

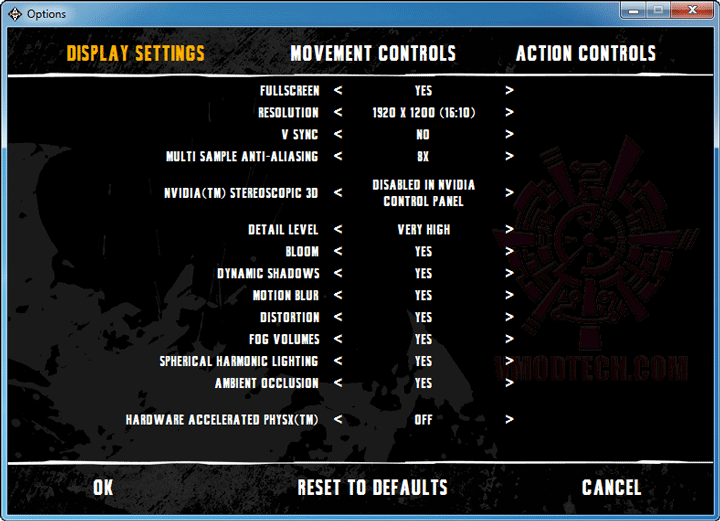

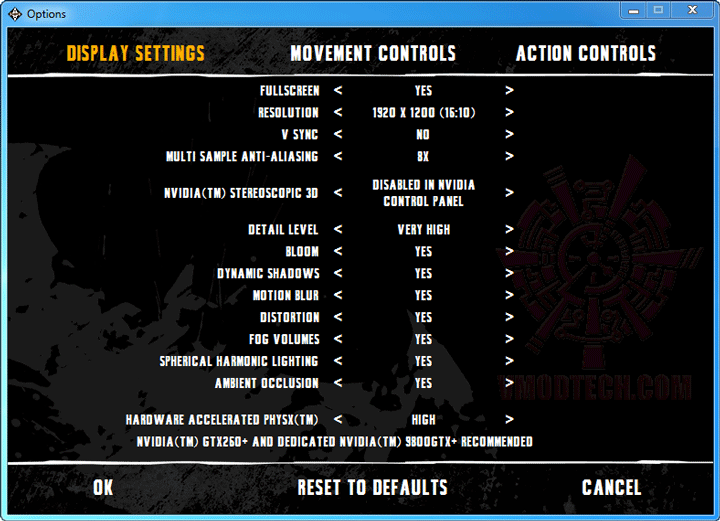

SETTINGS @ PhysX High

.

SETTINGS @ PhysX Off

…คราวนี้ผมก็มี Game Test เพิ่มมาอีก 4เกมส์ด้วย เริ่มจาก BATMAN ARKHAM ASYLUM กันก่อนนะครับ เซตแบบเปิด PhysX High และปิด PhysX ไว้เทียบกับกราฟฟิคการ์ดจาก AMD กันอีกในอนาคตกันตามภาพด้านบนเลยนะครับ

.

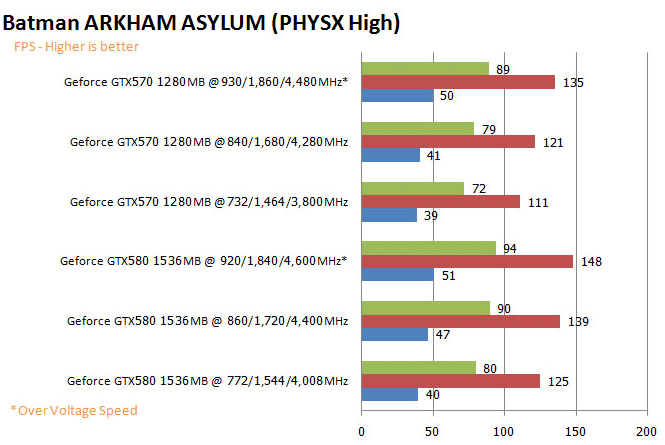

PhysX Enable High

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

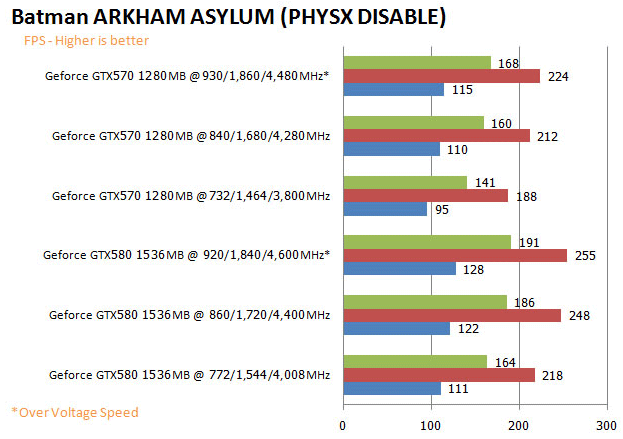

PhysX Disable

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

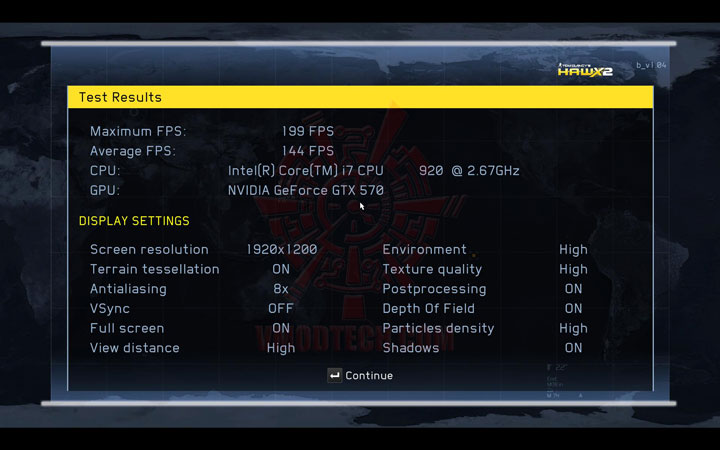

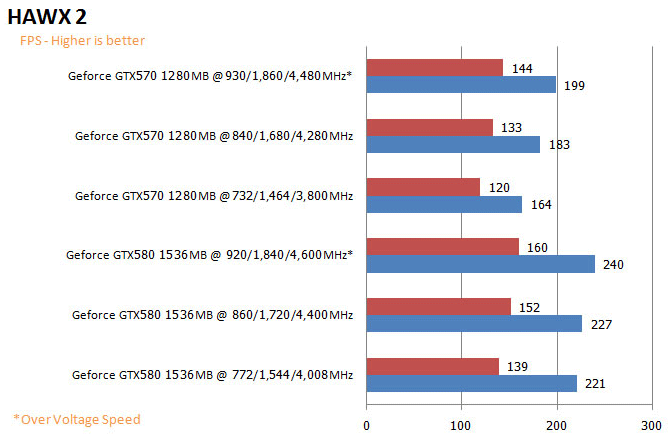

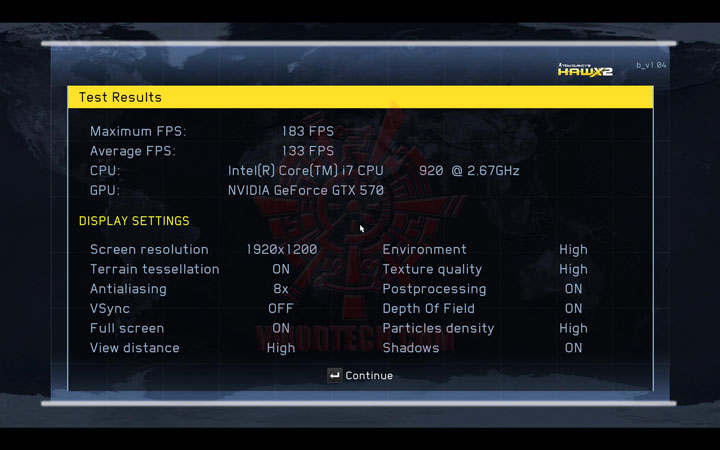

HAWX2 DX11 Benchmark

.

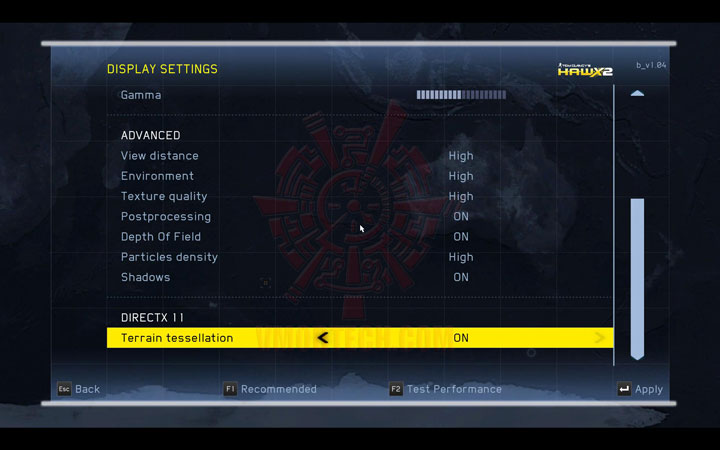

SETTINGS

.

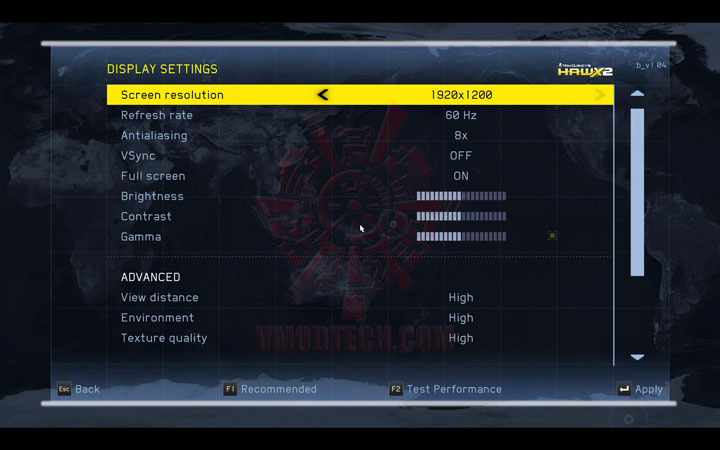

ตามกันมาด้วย HAWX2 แบบอัดสุดๆหมด แถมเปิด Terrain tessellation อีกต่างหาก

.

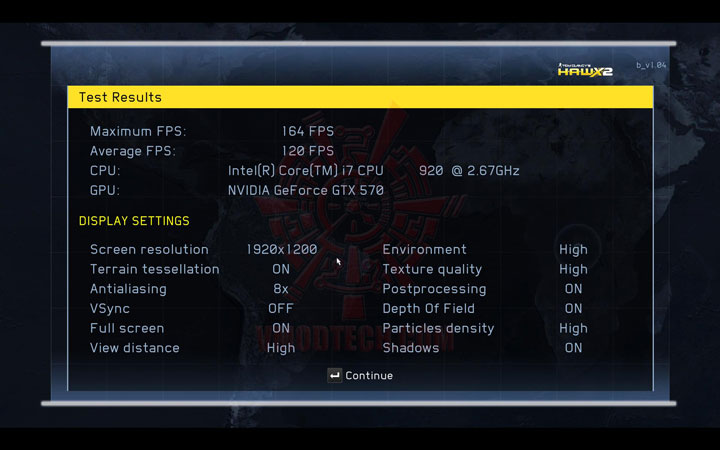

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

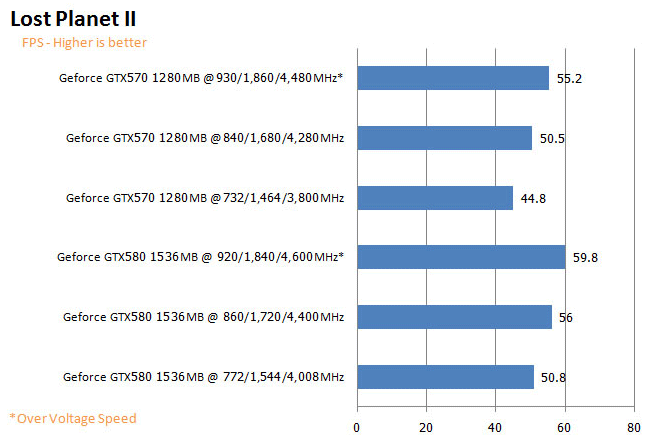

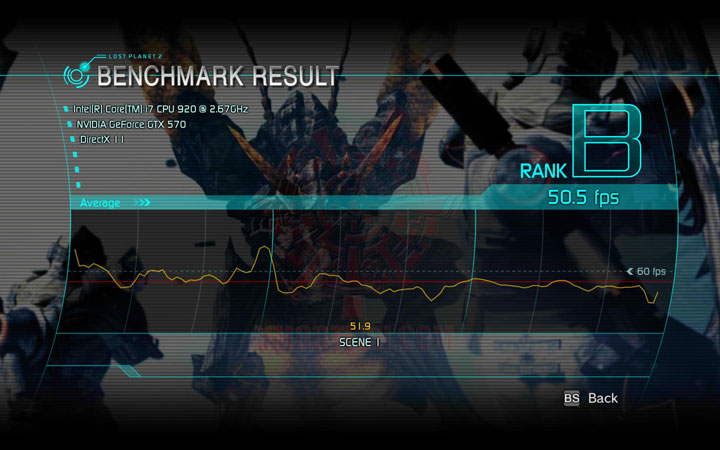

LOST PLANET 2 DX11 Benchmark

.

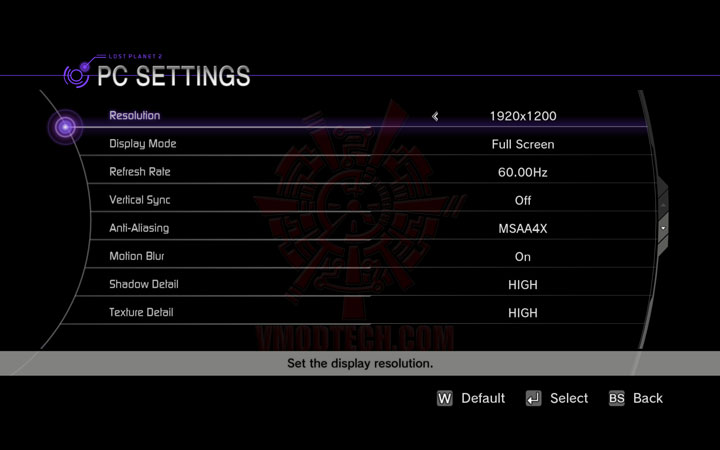

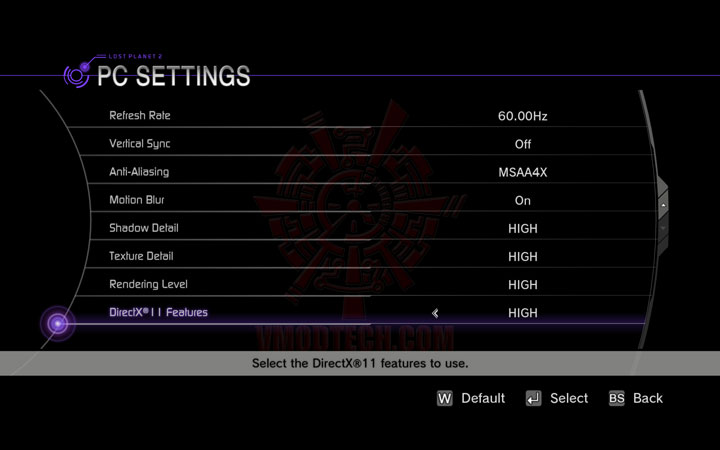

SETTINGS

.

…ต่อกันด้วย Lost Planet 2 ที่อัดสุดหมดยกเว้น AA จะเปิดแค่ MSAA4X นะครับ เนื่องจากการ์ด NVIDIA ถัดไปที่ 8X จะเป็น CSAA8X ซึ่งการ์ดจาก AMD จะทำไม่ได้นะครับ ทำได้แต่ MSAA8X

Default clock Speed @ 732/1,464/3,800MHz

.

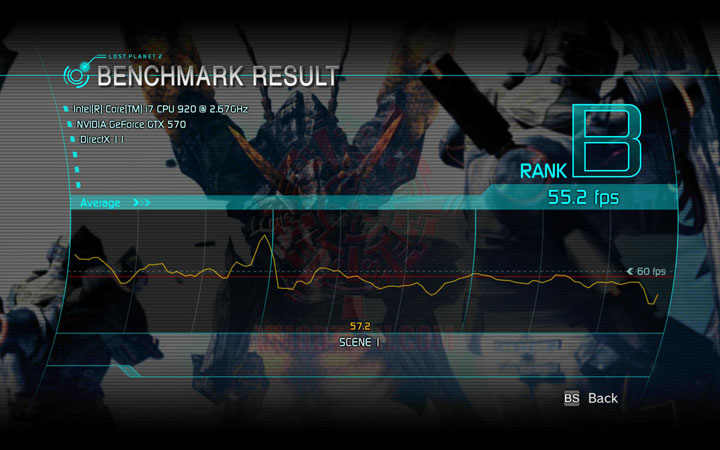

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

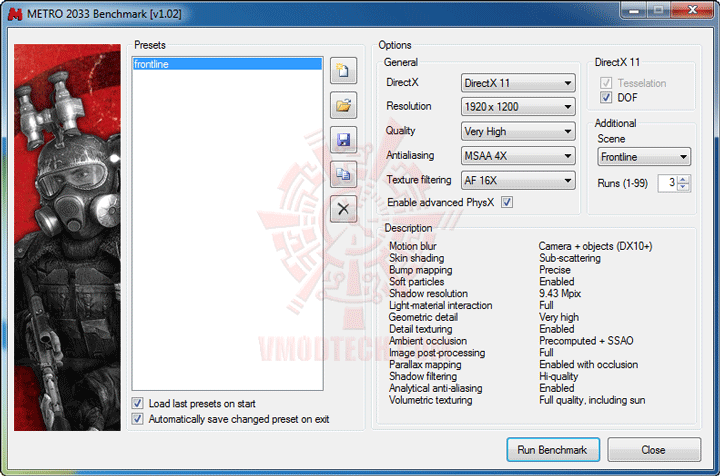

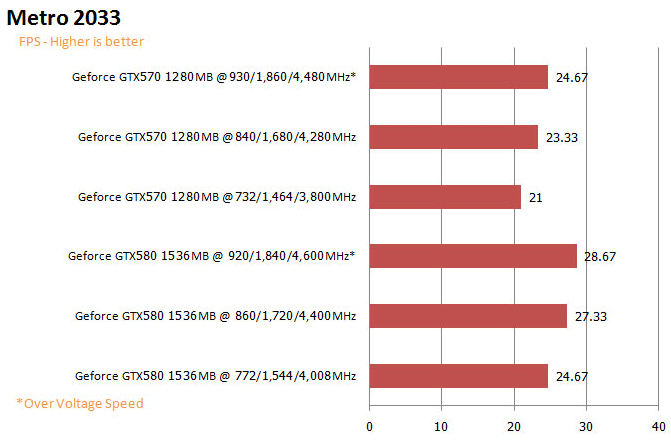

METRO 2033 DX11 Benchmark

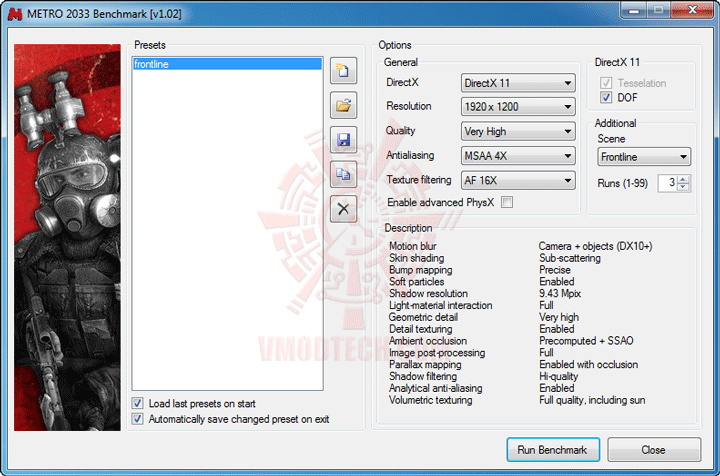

SETTINGS @ Advance PhysX Enable

.

SETTINGS @ Advance PhysX Disable

…ปิดท้ายด้วยเกมส์สุดโหดกินสเป็คเครื่องสุดๆอย่าง METRO 2033 ซึ่งผมนั่งดูแล้วไม่รู้ว่าจะไปปิด PhysX ตรงไหนครับ มีแต่เปิด Advance PhysX เพิ่มแค่นั้น ก็เลยเอามาให้ชมกันเท่าที่เห็นก่อน ส่วนทุกอย่างที่เหลืออัดสุดหมดครับ ซึ่งเกมส์เทสต์ตัวนี้ค่า Min Max Framerate จะค่อนข้างแกว่งนะครับ ที่เขานิยมใช้เทียบกันจึงมีแต่ค่าเฉลี่ยหรือ Average Framerate เพียงเท่านั้นครับ

.

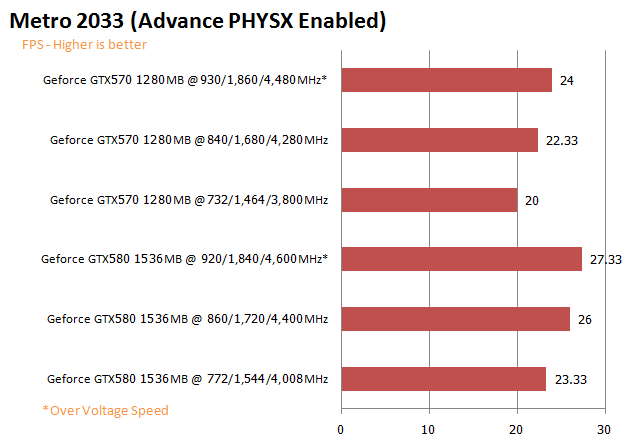

Advance PhysX Enable

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

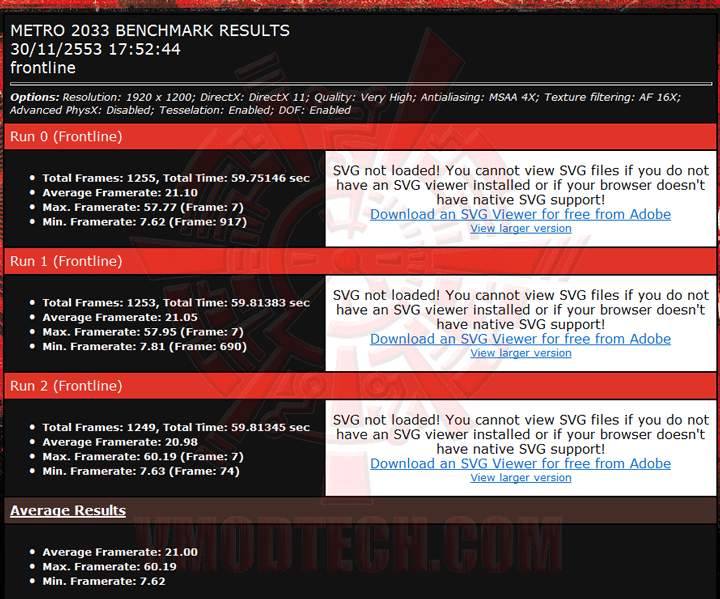

Advance PhysX Disable

Default clock Speed @ 732/1,464/3,800MHz

.

Overclock Speed @ 840/1,680/4,280MHz

.

Overclock Speed @ 930/1,860/4,480MHz

.

High Definition Playback

NVIDIA GeForce GTX 570 1280MB GDDR5

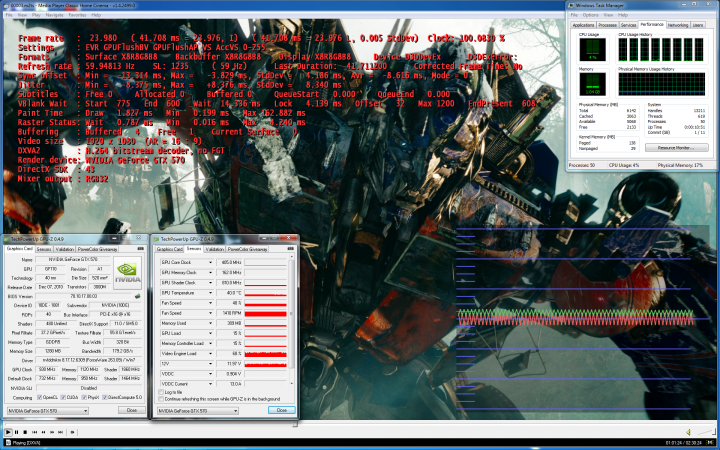

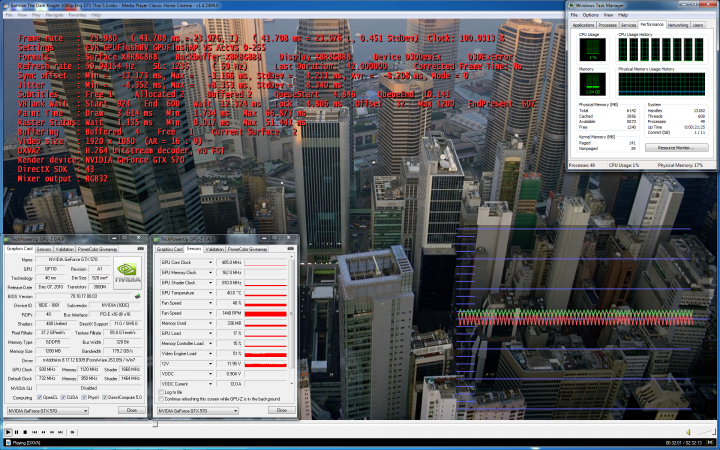

M2TS File Playback

(Click Screenshot to Enlarge)

ไฟล์ M2TS เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% ครับ สำหรับ NVIDIA GeForce GTX 570

MKV File Playback

(Click Screenshot to Enlarge)

ไฟล์ MKV เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% เช่นกันครับ สำหรับ NVIDIA GeForce GTX 570

NVIDIA GeForce GTX 580 1536MB GDDR5

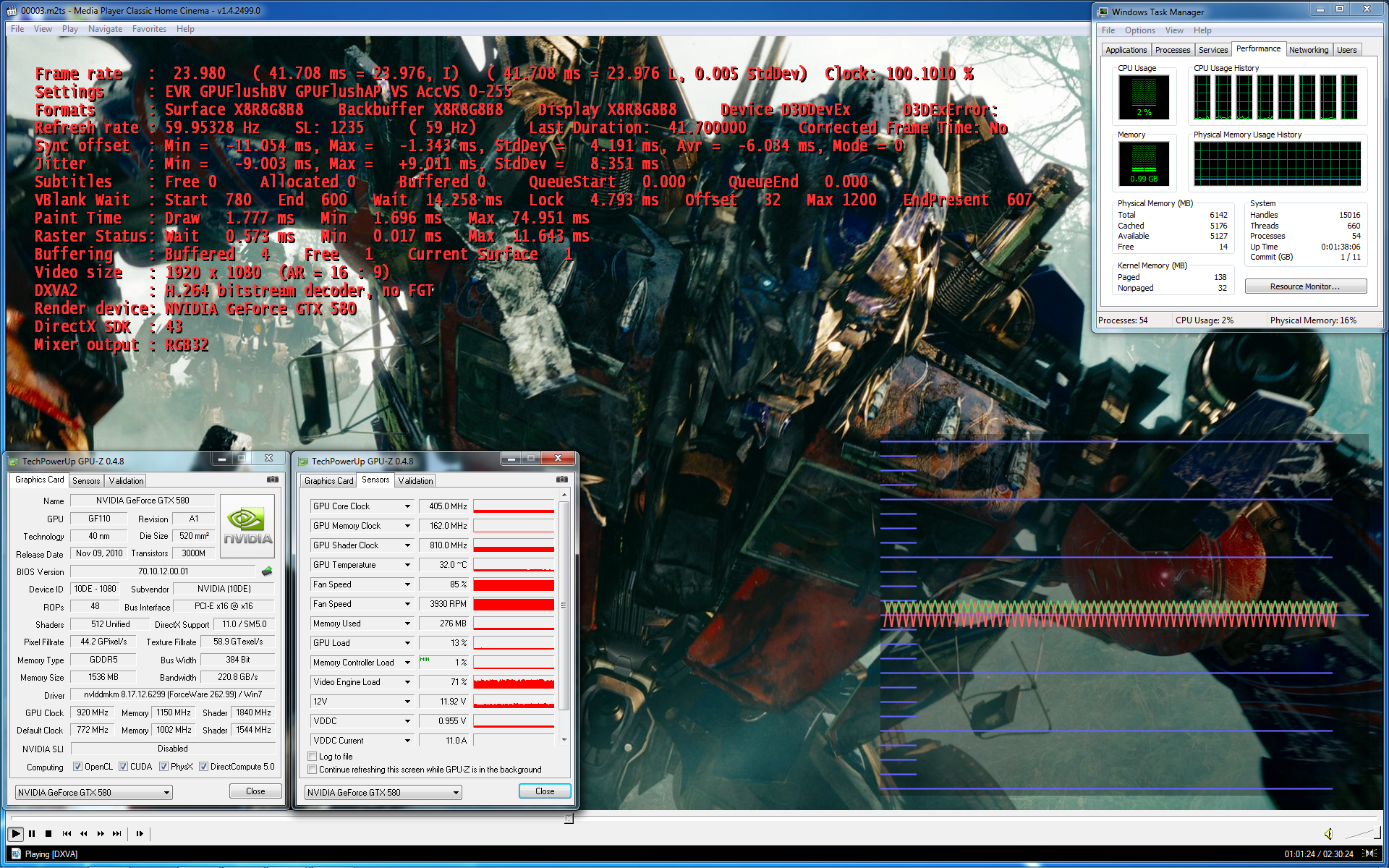

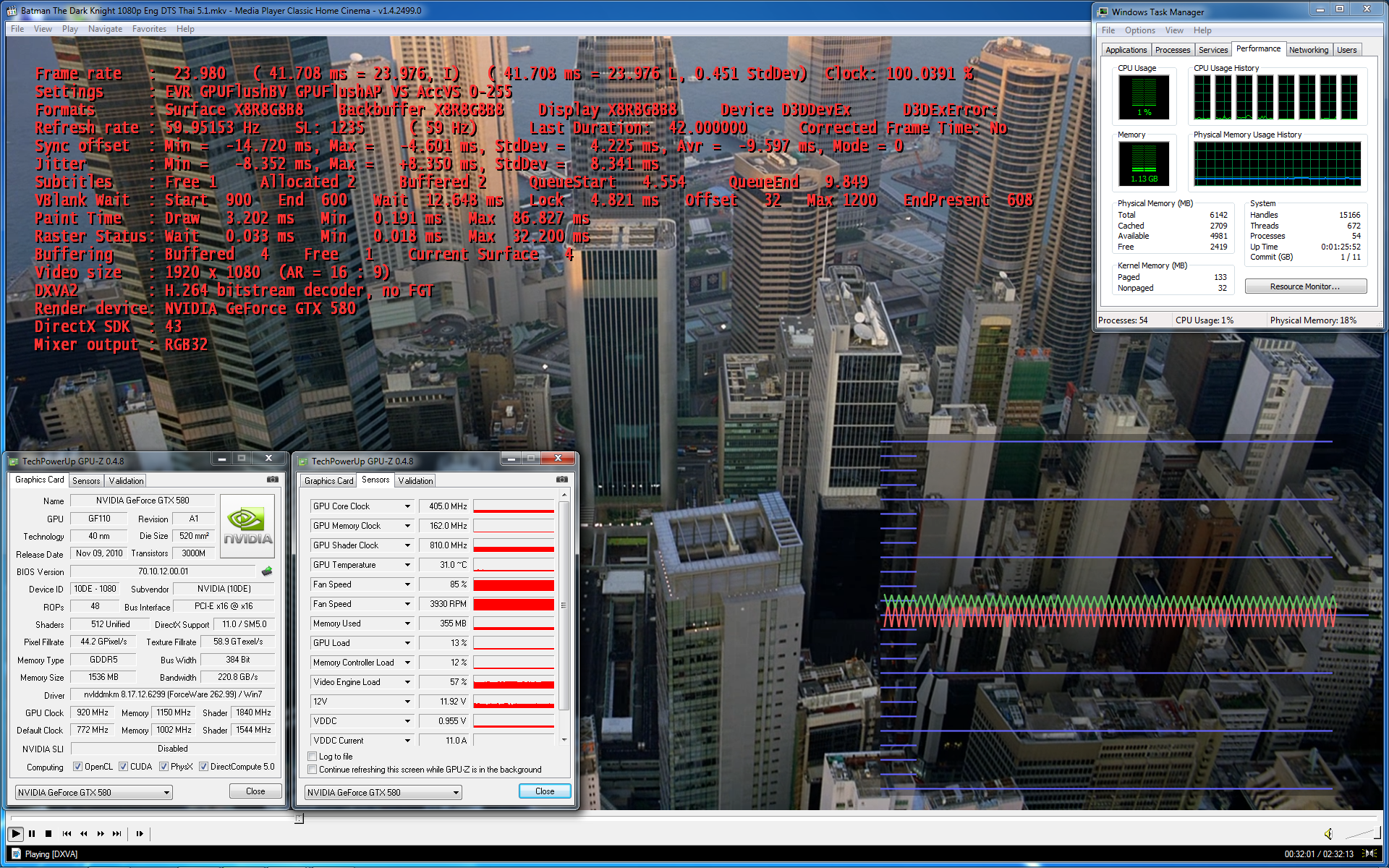

M2TS File Playback

(Click Screenshot to Enlarge)

ไฟล์ M2TS เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% ครับ สำหรับ NVIDIA GeForce GTX 580

MKV File Playback

(Click Screenshot to Enlarge)

ไฟล์ MKV เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% เช่นกันครับ สำหรับ NVIDIA GeForce GTX 580

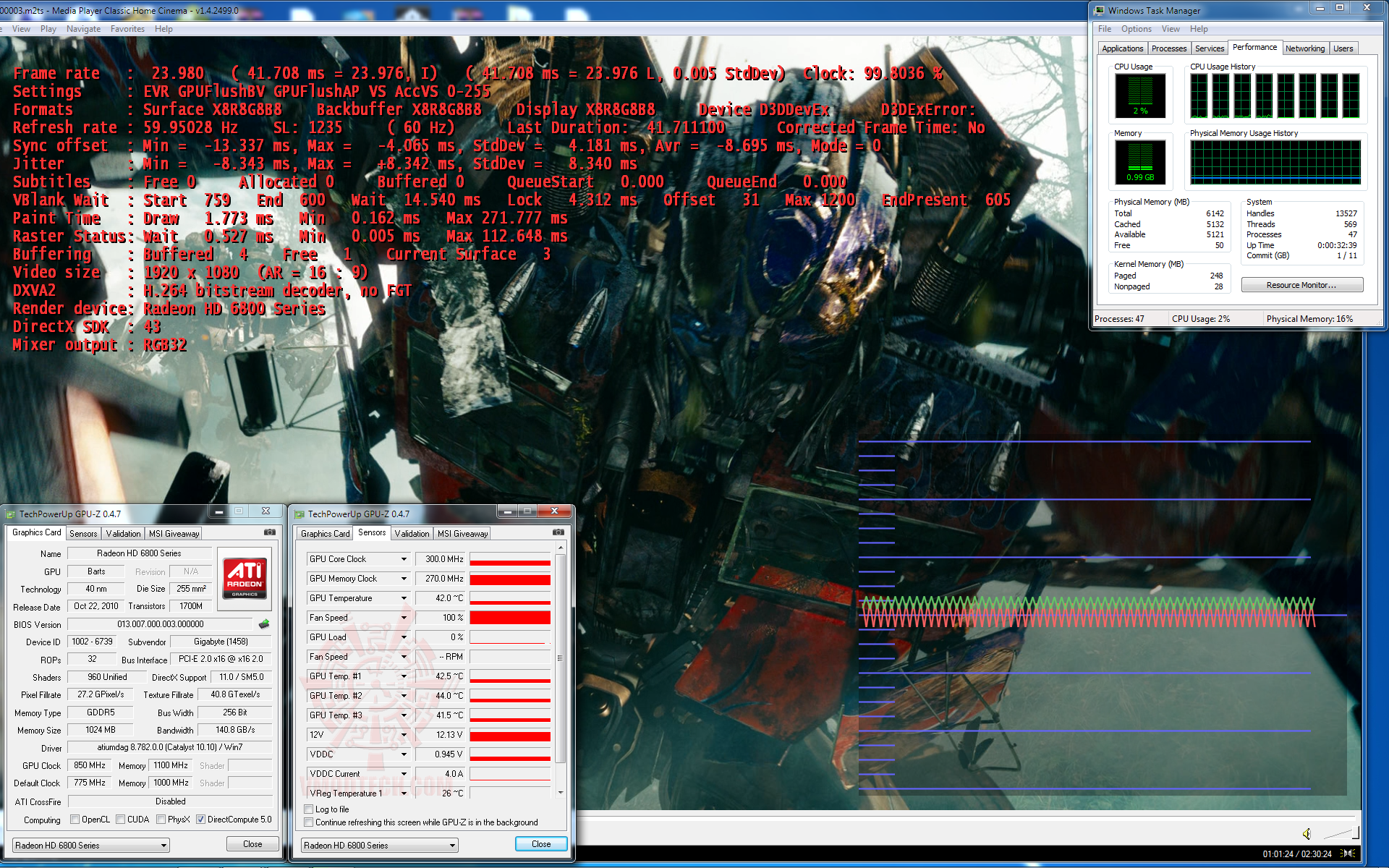

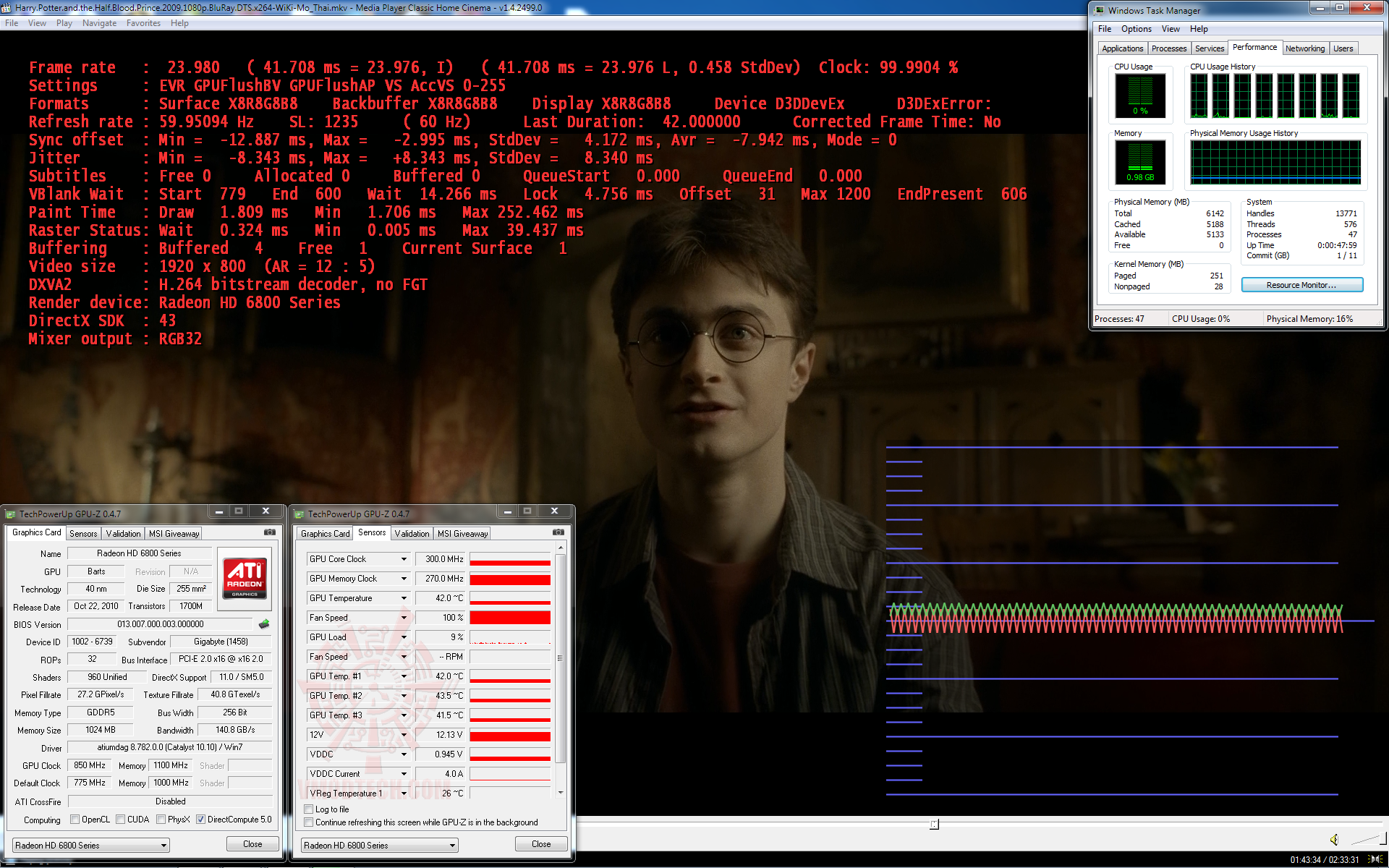

AMD Radeon HD 6850 1GB GDDR5

M2TS File Playback

ไฟล์ M2TS เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% ครับ สำหรับ AMD Radeon HD 6850 1GB GDDR5

MKV File Playback

(Click Screenshot to Enlarge)

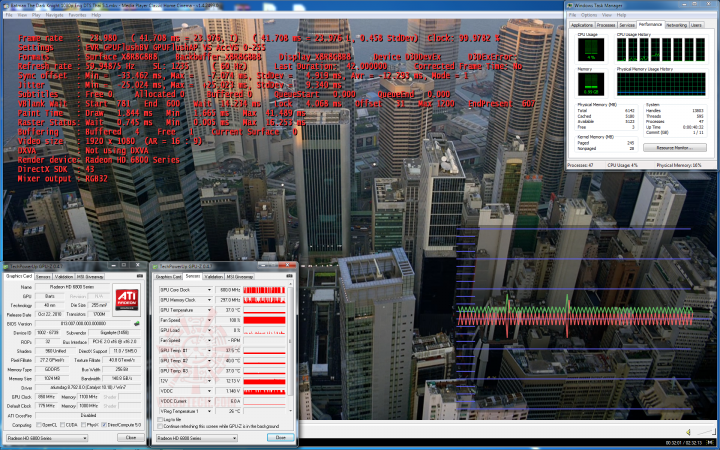

…แต่พอมาเล่นไฟล์ยอดนิยมอย่าง MKV เปอร์เซ็นต์การใช้งาน CPU ก็จะอยู่ที่ 4-5% เกือบตลอดเวลา เนื่องจาก H.264 Decoder ระดับฮาร์ดแวร์ไม่ยอมทำงานครับ

(Click Screenshot to Enlarge)

…แต่เมื่อลองกับไฟล์ MKV เรื่องอื่น H.264 Decoder ระดับฮาร์ดแวร์ก็กลับมาทำงานอีกครั้ง เปอร์เซ็นต์การใช้งาน CPU ก็จะลดมาอยู่ที่ 1-3% เช่นเดิมครับ แต่พอกลับไปเรื่องเก่าก็ไม่ทำงานอีก ไดรเวอร์ล่าสุดของ AMD กับ HD 6850 ผมลองแล้วก็ออกมาแบบนี้ครับ แถมสีสันก็ยังดันไปเหมือนกันกับ NVIDIA อีก สงสัยว่า HDMI 1.4a จะบังคับให้สีสันในการดูหนังออกมาแนวนี้หรือเปล่าก็ไม่รู้ครับ

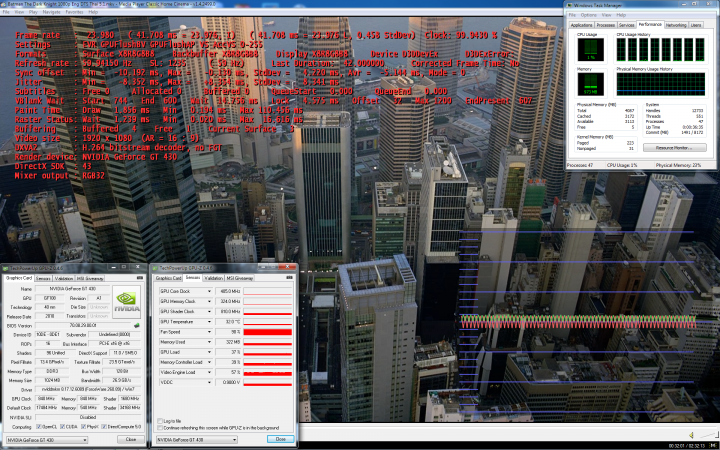

NVIDIA GeForce GT 430 1GB DDR3

M2TS File Playback

(Click Screenshot to Enlarge)

ไฟล์ M2TS เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% เช่นกันครับ สำหรับ NVIDIA GeForce GT 430

MKV File Playback

(Click Screenshot to Enlarge)

ไฟล์ MKV เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% เช่นกันครับ สำหรับ NVIDIA GeForce GT 430

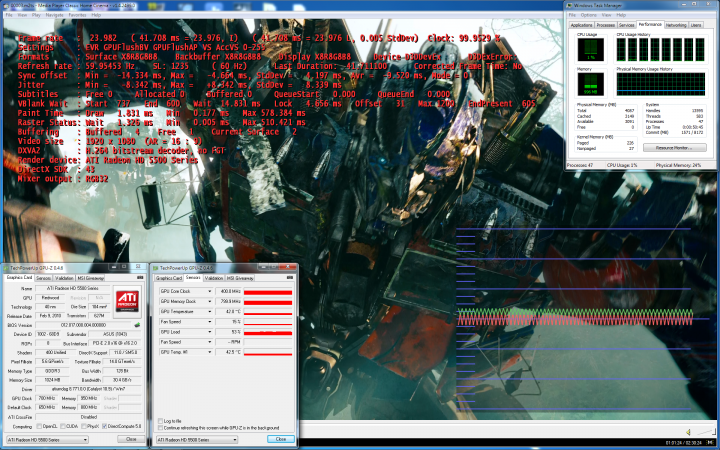

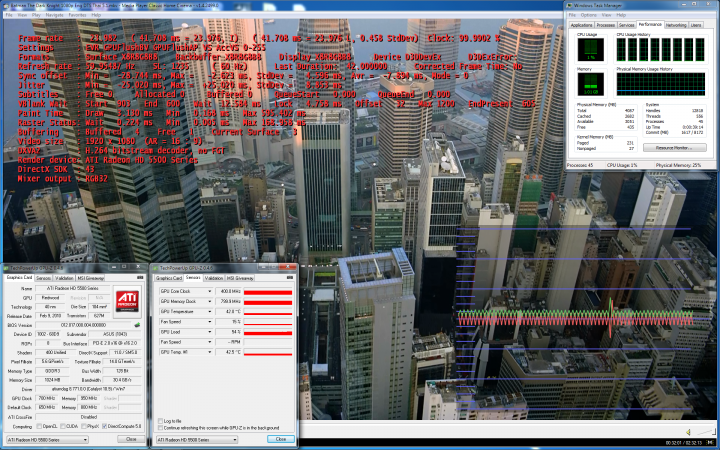

ATI Radeon HD 5570 1GB DDR3

M2TS File Playback

(Click Screenshot to Enlarge)

…ตามด้วยการทดสอบกับการ์ดที่ใช้ชิป ATI Radeon HD 5570 กันปิดท้าย เริ่มจากไฟล์ M2TS เปอร์เซ็นต์การใช้งาน CPU จะอยู่ที่ 1-3% อีกเช่นกัน

MKV File Playback

(Click Screenshot to Enlarge)

ตามด้วยไฟล์ยอดนิยมอย่าง MKV เปอร์เซ็นต์การใช้งาน CPU ก็จะอยู่ที่ 1-3% เช่นกันครับ

…ปิดท้ายในส่วนของการเปรียบเทียบทางด้านโทนสี จะเห็นได้ว่าโทนสีแบบค่า Default ของการ์ดที่มีหัวต่อแบบ HDMI 1.4a จะออกมาแนวเดียวกันหมดเลยครับ ส่วน HD 5570 ที่ใช้ HDMI 1.3 ก็จะมีสีที่ค่า Default สว่างสดใสกว่า ซึ่งผมเดาว่า HDMI 1.4a คงมีการตั้งค่าสีสันความสว่างให้แมตซ์กับจอ LCDTV ที่มีสีสันสว่างเจิดจ้ากว่า LCD Monitor สำหรับคอมพิวเตอร์ก็เป็นไปได้ครับ แต่ผมก็ได้แต่คาดเดาไปนะครับอย่าเชื่อผมมากในจุดนี้ เพราะไม่มีข้อมูลในมือจริงๆครับ ซึ่งสีสันพวกนี้ผมว่าเป็นเรื่องรองนะครับยังไงก็ปรับแต่งกันได้อยู่แล้วว่าจะเอาแบบไหน ใน Display Properties ของแต่ละค่าย ไม่ใช่เรื่องที่น่ากังวลซีเรียสแต่อย่างใดครับ

.

Power Consumption

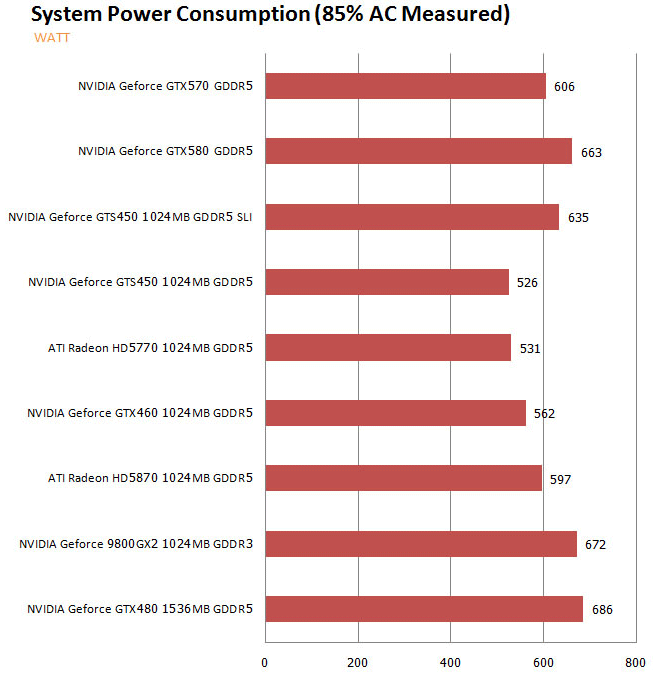

…ปิดท้ายการทดสอบคราวนี้ด้วยการเทสต์ Power Consumption แบบบ้านๆนะครับ ซึ่งทางผู้ทดสอบต้องขอออกตัวก่อนว่าไม่ได้เตรียมตัวอะไรมาก อุปกรณ์ก็มีแต่ PLUG-IN Power Monitor อยู่แค่ตัวเดียว ก็จับเสียบกับปลั๊กเทสต์โชว์ไฟ AC Input กันอย่างเดียวนะครับ ซึ่ง Power Supplies ตัวที่ใช้ทดสอบนี้จะได้ 80 Plus Silver Certified ทางผมก็ขอคิดหยาบๆเลยนะครับว่า Power Supplies ตัวนี้ มีประสิทธิภาพในการจ่ายไฟอยู่ที่ 85% และระบบที่เทสต์ก็ยังคงเป็นระบบและความเร็วเท่ากับที่ทดสอบในบทความทั้งหมด ซึ่งก็ทำให้กินไฟมากพอสมควร เพราะว่าใช้ไฟ VCore ขณะ FullLoad สูงสุดถึง 1.520V. ก็ทำให้ระบบโดยรวมกินไฟมากเป็นธรรมดาครับ ไปชมกันการเปรียบเทียบอัตราการกินไฟขณะ FullLoad แบบสุดขีดด้วยซอฟแวร์จากนรก OCCT 3.1.0 Power Supply Mode จับภาพในช่วงที่มีอัตราการกินไฟพีคถึงขีดสุดของแต่ละการ์ด ซึ่งการ์ดที่นำมาเปรียบเทียบจะถูกเทสต์ที่อัตราความเร็วเดิมและไฟเลี้ยงแบบ เดิมๆนะครับ และสุดท้ายการ์ดที่นำมาเปรียบเทียบในการทดสอบนี้จะไม่ครบทุกโมเดลเหมือนกับ ที่นำมาทำการทดสอบเปรียบเทียบไปก่อนหน้านี้นะครับ เนื่องจากมีบางส่วนได้ทะยอยคืนไปบ้างแล้ว ไว้โอกาสถัดๆไปจะพยายามหาหยิบยืมมาเปรียบเทียบให้ครบถ้วนกันอีกทีในภายหลัง นะครับ ไปชมผลการเปรียบเทียบกันได้เลยครับ

.

NVIDIA GeForce GTX 570 1280MB GDDR5

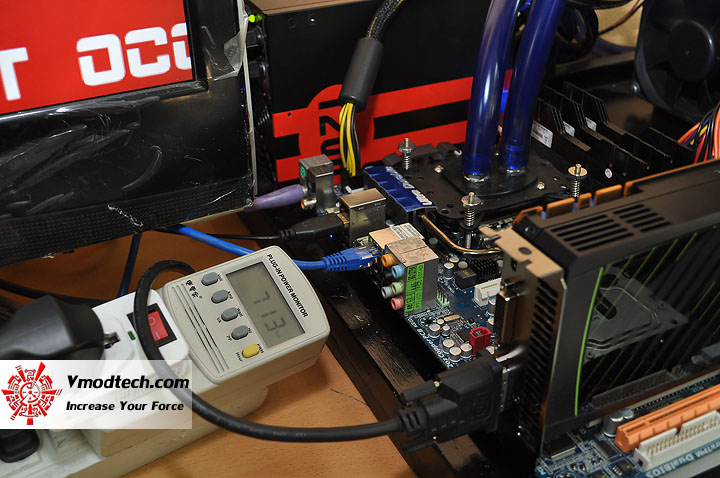

…System ที่ใช้ NVIDIA GeForce GTX 570 1280MB DDR5 จะมีอัตรา AC Input สูงสุดรอบแรกๆอยู่ที่ประมาณ 713Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 606Watt ซึ่ง พอเทสต์ต่อเนื่องไปเรื่อยๆกลับปรากฎว่ากินไฟลดน้อยลงเรื่อยๆจนเหลือแค่ 500-600กว่าวัตต์ AC Input เพียงเท่านั้น ซึ่งคาดว่าน่าจะเกิดจากระบบตัดไฟ Hardware Monitoring Manages Power อัจฉริยะตัวใหม่ของทาง NVIDIA ได้เริ่มทำงานปรับไฟลงนั่นเองครับ งานนี้เลยเอามาเปรียบเทียบอะไรกันไม่ได้มากเลยครับ ซึ่งค่าแว๊บแรกที่เห็นก็พอเอามาเปรียบเทียบได้ว่ากินไฟน้อยกว่า GTX 580-GTX 480 อยู่เยอะพอสมควร แต่เท่าที่ดูจากเว็บไซต์ต่างประเทศ (Techpowerup.com) ที่เขาลองใช้โปรแกรม GPU-Z ตัดการทำงานของเจ้า Hardware Monitoring Manages Power ออก ปรากฎว่าเมื่อเทียบกันระหว่าง GTX 580 และ GTX 480 แล้ว GTX 580 จะกินไฟสุดๆมากกว่า GTX 480 อยู่ระดับหนึ่งครับ ซึ่งถ้าไม่ทำแบบนี้โอกาสที่ GTX 580 จะกินไฟมากกว่า GTX 480 จะไม่มีเลย ดังนั้นผู้ที่คิดจะซื้อ GTX 580 มาใช้ก็น่าจะหมดกังวลปัญหาเรื่องดังกล่าวนี้ไปได้นะครับ ส่วน GTX 570 รุ่นนี้ ไว้โอกาสหน้าผมจะมาทดสอบแบบตัดการทำงานของ Hardware Monitoring Manages Power ให้ชมกันอีกรอบนะครับว่าเมื่อไม่มีระบบดังกล่าวช่วยแล้วจะกินไฟและร้อนขึ้นขนาดไหน

NVIDIA GeForce GTX 580 1536MB GDDR5

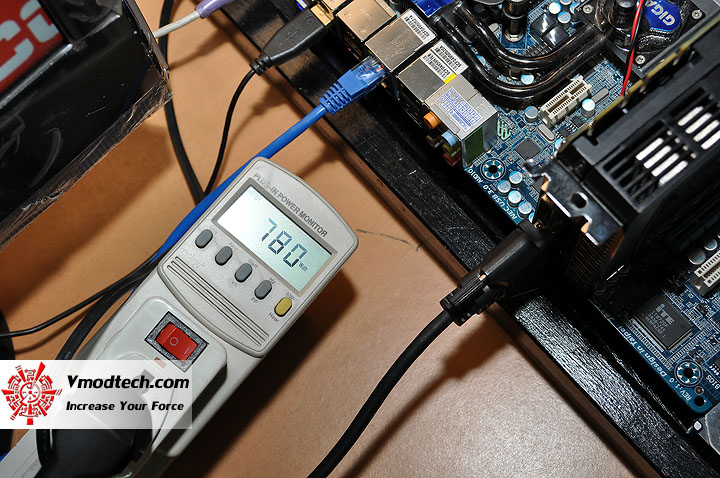

…System ที่ใช้ NVIDIA GeForce GTX 580 1536MB DDR5 จะมีอัตรา AC Input สูงสุดรอบแรกๆอยู่ที่ประมาณ 780Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 663Watt

AMD Radeon HD 6870 1GB GDDR5

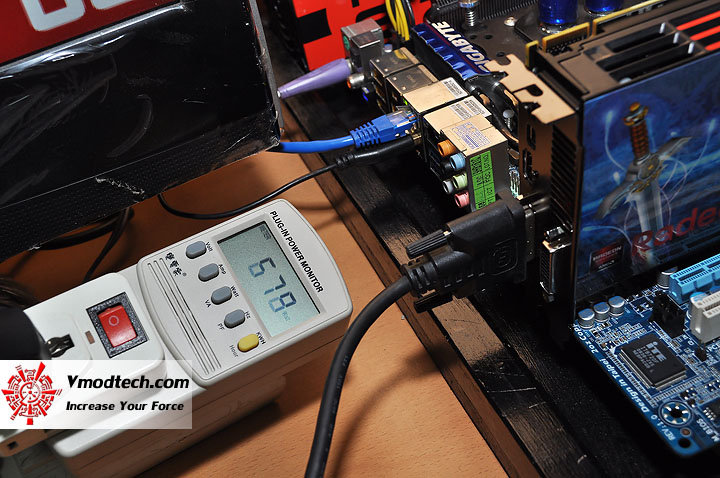

…System ที่ใช้ HIS AMD Radeon HD 6870 1GB GDDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 678Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 577Watt

.

AMD Radeon HD 6850 1GB GDDR5

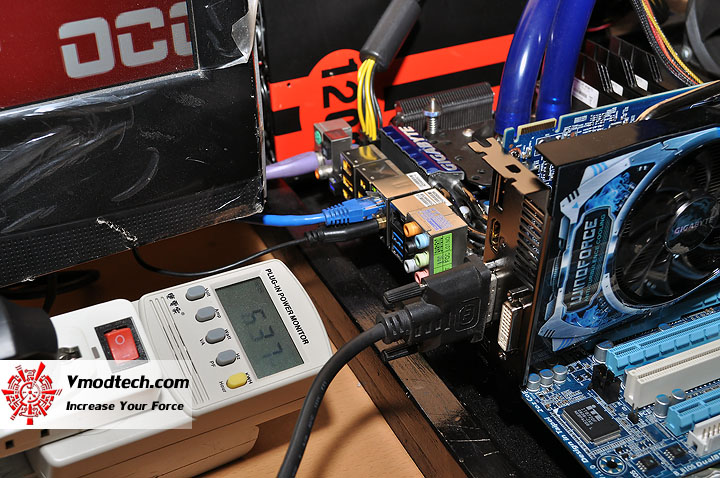

…System ที่ใช้ AMD Radeon HD 6850 1GB GDDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 637Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 542Watt

.

NVIDIA GeForce GTX 480 1536MB GDDR5

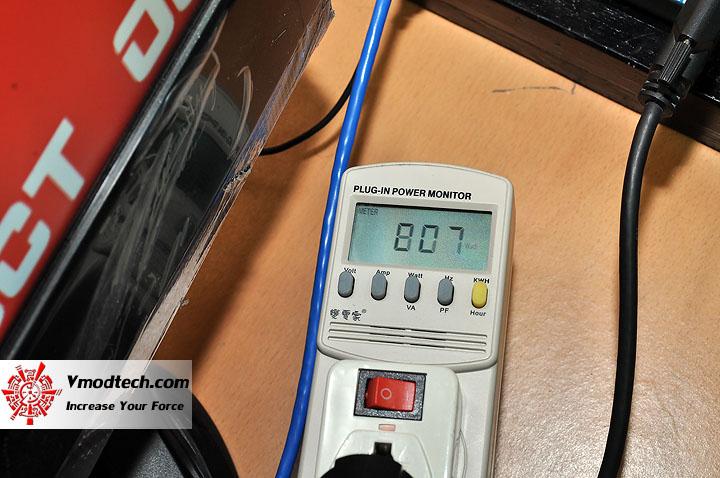

…System ที่ใช้ NVIDIA GeForce GTX 480 1536MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 807Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 686Watt

.

NVIDIA GeForce 9800GX2 1024MB GDDR3

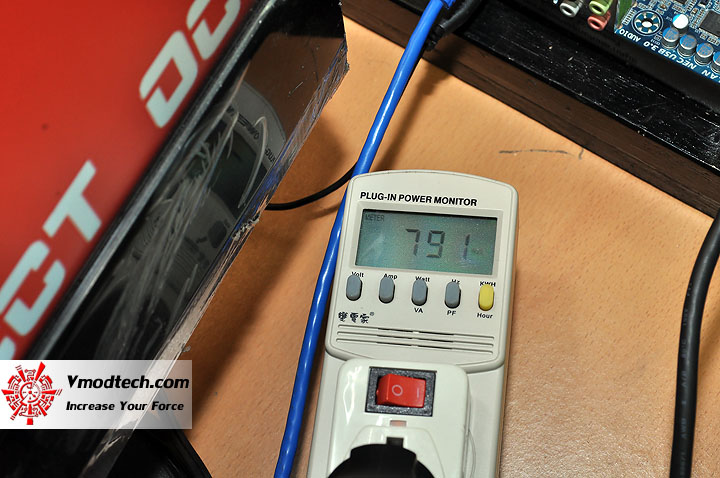

…System ที่ใช้ NVIDIA GeForce 9800GX2 1024MB DDR3 จะมีอัตรา AC Input อยู่ที่ประมาณ 791Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 672Watt

.

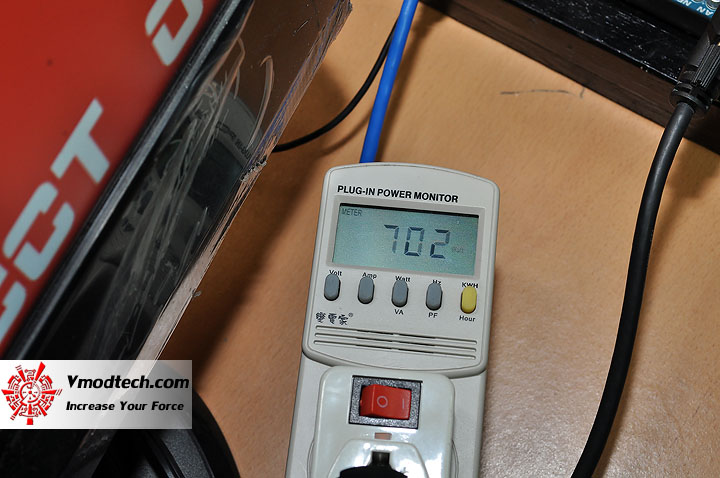

ATI Radeon HD 5870 1024MB GDDR5

…System ที่ใช้ ATI Radeon HD 5870 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 702Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 597Watt

.

NVIDIA GeForce GTX 460 1024MB GDDR5

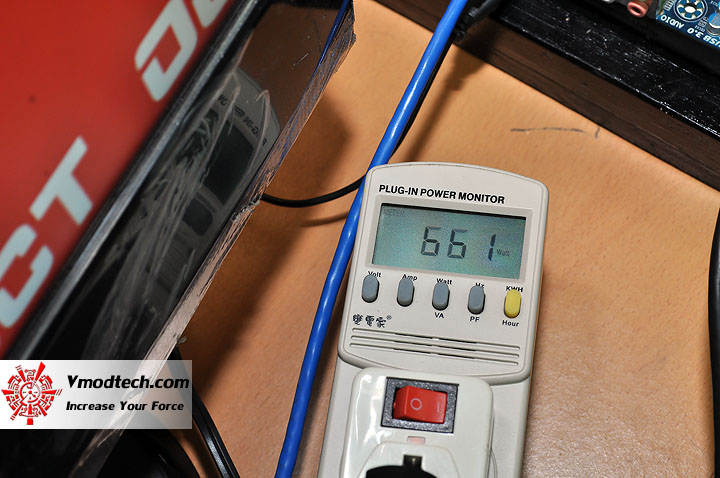

…System ที่ใช้ NVIDIA GeForce GTX 460 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 661Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 562Watt

.

ATI Radeon HD 5770 1024MB GDDR5

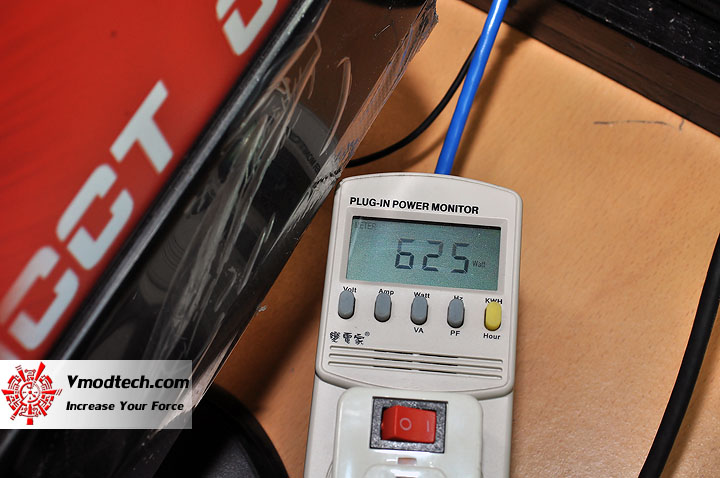

…System ที่ใช้ ATI Radeon HD 5770 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 625Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 531Watt

.

NVIDIA GeForce GTX 450 1024MB GDDR5

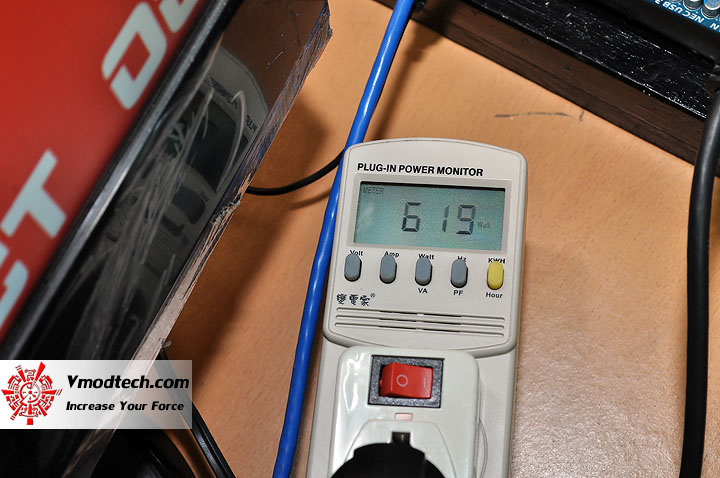

…System ที่ใช้ NVIDIA GeForce GTX 450 1024MB DDR5 จะมีอัตรา AC Input อยู่ที่ประมาณ 807Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 526Watt

.

NVIDIA GeForce GTX 450 1024MB GDDR5 SLI

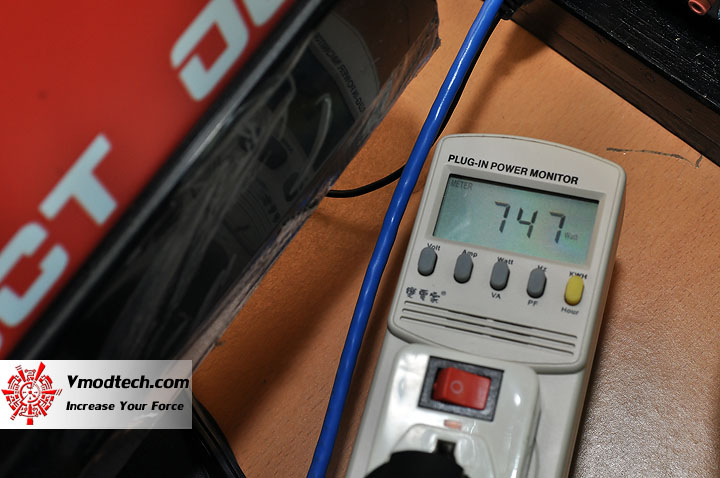

…System ที่ใช้ NVIDIA GeForce GTX 450 1024MB DDR5 SLI จะมีอัตรา AC Input อยู่ที่ประมาณ 747Watt คิดตามประสิทธิภาพการจ่ายไฟที่ 85% ของ Power Suplies ที่ใช้ในการทดสอบ จะมีอัตรา DC Output อยู่ที่ประมาณ 635Watt

.

Conclusion

…ก็มาถึงบทสรุปปิดท้ายกันแล้วนะครับสำหรับการ์ด NVIDIA GeForce GTX 570 1280MB GDDR5 ตัวนี้ ก็แรงระเบิดกันไปเลยนะครับ กับเกมส์ในยุคปัจจุบันนี้ DX11 Tessellation PhysX มากันครบๆไม่มีขาดตกบกพร่อง HDMI 1.4a ก็มีมาให้กันครบๆ อุณหภูมิในขณะทำงานก็อยู่ในระดับที่เย็นใช้ได้ ยิ่ง overclock ก็ยิ่งเย็น เพราะระบบ  Hardware Monitoring Manages Power มันเริ่มทำงาน มาแนวแปลกดีเหมือนกันครับสำหรับการ์ดรุ่นนี้ ส่วนประสิทธิภาพโดยรวมทางด้าน 3D Gaming ที่ผมได้ทำการทดสอบแบบของแท้ หลักฐาน Screenshot มีครบทุกผลการทดสอบแบบไม่ต้องกลัวเต้ากราฟเอาเอง ผลก็ปรากฏออกมาว่า การ์ด GTX 570 ตัวนี้แรงทิ้งคู่แข่งที่ราคาอยู่ในระดับเดียวกันหายห่วงทุกการทดสอบ ทั้งค่ายเดียวกันและต่างค่ายต่างโดนแซงล้มกลิ้งลงข้างทางกันอย่างไม่เป็นท่า รวมทั้งการ์ดรุ่นพี่ที่มีราคาสูงกว่าอย่าง GTX 480 ก็ยังต้องตามหลังกันเกือบตลอดทั้งก่อนและหลัง Overclock  จะมีพอแซงกลับได้ก็แค่ 3DMark03 เพียงเล็กน้อยเท่านั้น  กับราคาค่าตัวที่ผมได้ไปสืบๆมา น่าจะอยู่ที่ประมาณ 12,XXXบาท ก็ถือว่าเป็นอีกตัวเลือกหนึ่งที่ดีเลยครับสำหรับคนที่มีงบประมาณสำหรับกราฟฟิคการ์ดที่อยู่ในระดับนี้ แรงกว่านี้ที่เป็นการ์ดเดี่ยวชิปเดี่ยวก็ต้องเป็นรุ่นพี่อย่าง GTX 580 ที่ราคาแพงกว่ากัน 5,000กว่าบาทแล้วล่ะครับ และสำหรับบทความนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในบทความหน้า สวัสดีครับ

.

.

ขอขอบคุณ

NVIDIA

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
