ASUS ProArt X570-CREATOR WIFI Review

/ บทความโดย: Nongkoo OverclockTeam , 28/09/2021 13:40, 50,310 views / view in EnglishEN
«»
Share

ASUS ProArt X570-CREATOR WIFI Appearance

dsc 6640 ASUS ProArt X570 CREATOR WIFI Review

ตัวกล่องเมนบอร์ด ASUS ProArt X570-CREATOR WIFI มาในแนวสีดำสนิทตามสไตล์ PROART ดูดีสมกับเป็นมืออาชีพเลยครับ

dsc 6646 ASUS ProArt X570 CREATOR WIFI Review

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc 6649 ASUS ProArt X570 CREATOR WIFI Review

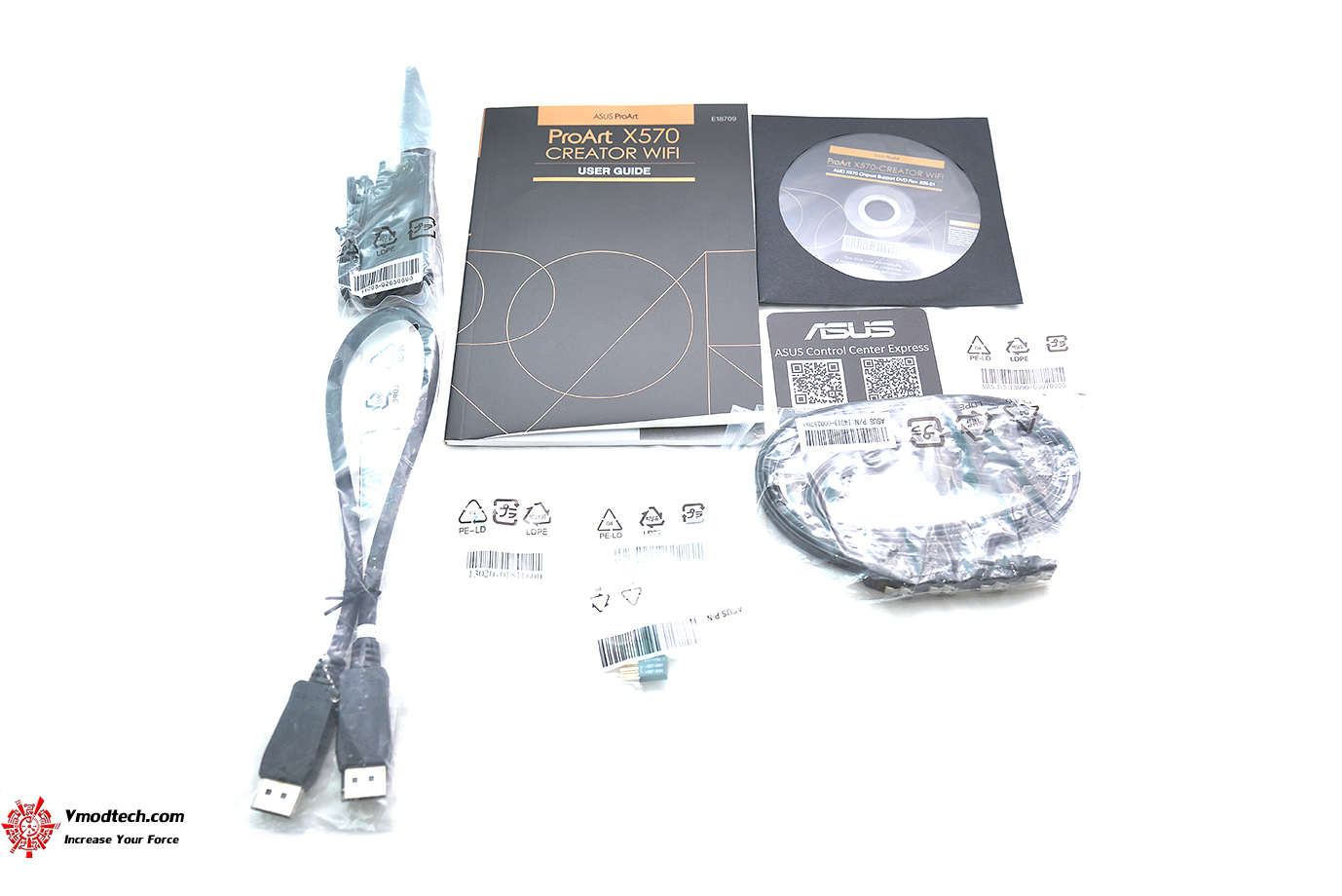

อุปกรณ์เสริมต่างๆ ประกอบด้วย

Cables

4 x SATA 6Gb/s cables

1 x DP to DP cable for Thunderbolt™ 4

Miscellaneous

1 x ASUS Wi-Fi moving antennas

2 x M.2 Rubber Package(s)

1 x M.2 SSD screw package(s)

1 x Q-connector

Installation Media

1 x Support DVD

Documentation

1 x ACC Express Activation Key Card

1 x User manual

dsc 6653 ASUS ProArt X570 CREATOR WIFI Review

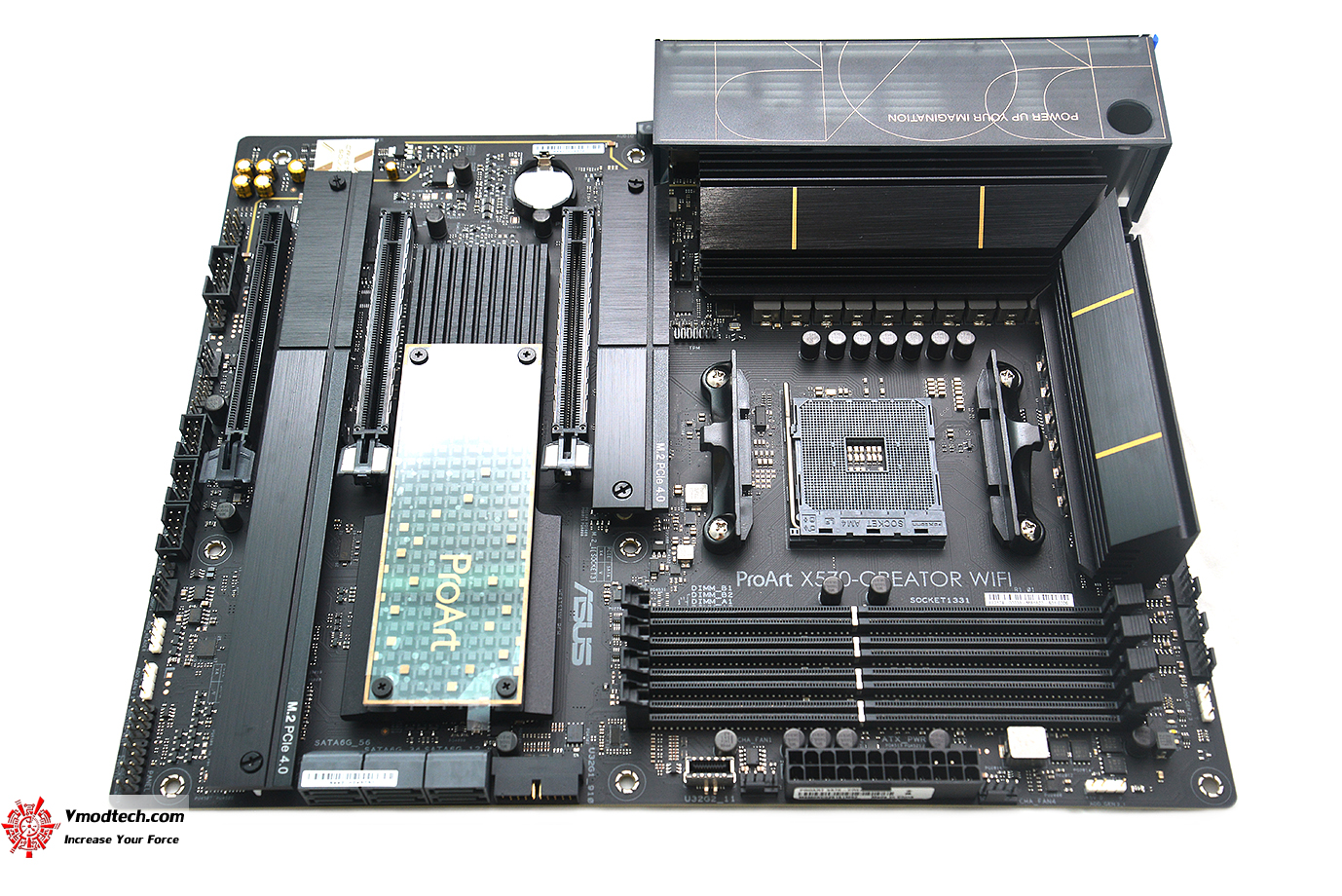

เมนบอร์ด ASUS ProArt X570-CREATOR WIFI นั้นใหญ่โตดีไซน์สวยงามสีดำสนิทครับ ฮีตซิงค์เน้นความใหญ่โตระบายความร้อนที่คลอบคลุมทุกส่วนครับ สมกับเป็นเมนบอร์ดระดับท็อปเลยครับ

dsc 6657 ASUS ProArt X570 CREATOR WIFI Review

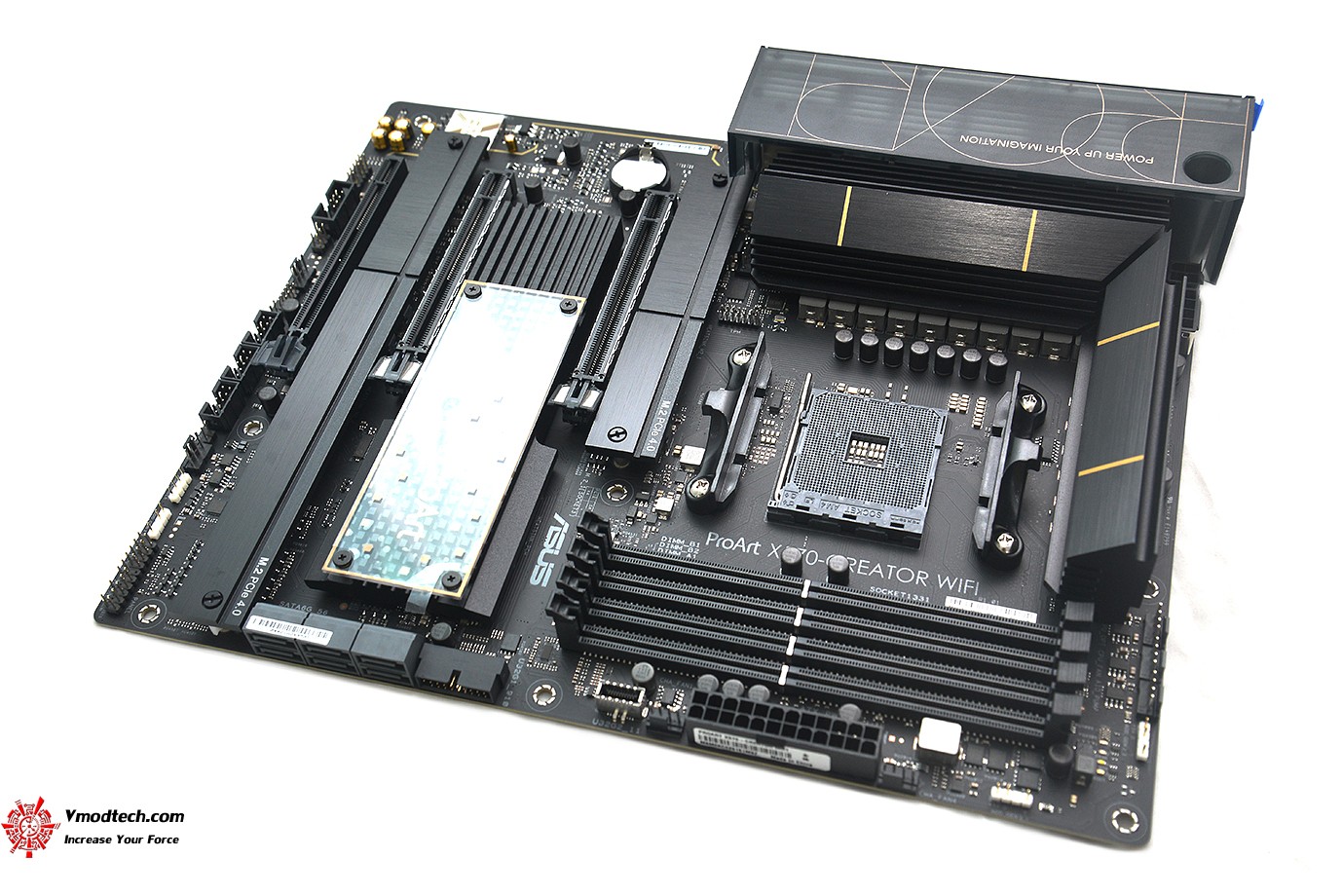

ตัวเมนบอร์ดขนาดเมนบอร์ด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) นั้นรองรับการ DIY ได้อย่างเต็มรูปแบบ พร้อมช่องเชื่อมต่อต่างๆ อย่างมากมายครับไม่ว่าจะเป็น RGB Header หรือช่องพินเสียบสายไฟอื่นๆ มากมายที่มีอยู่รอบเมนบอร์ด

dsc 6662 ASUS ProArt X570 CREATOR WIFI Review

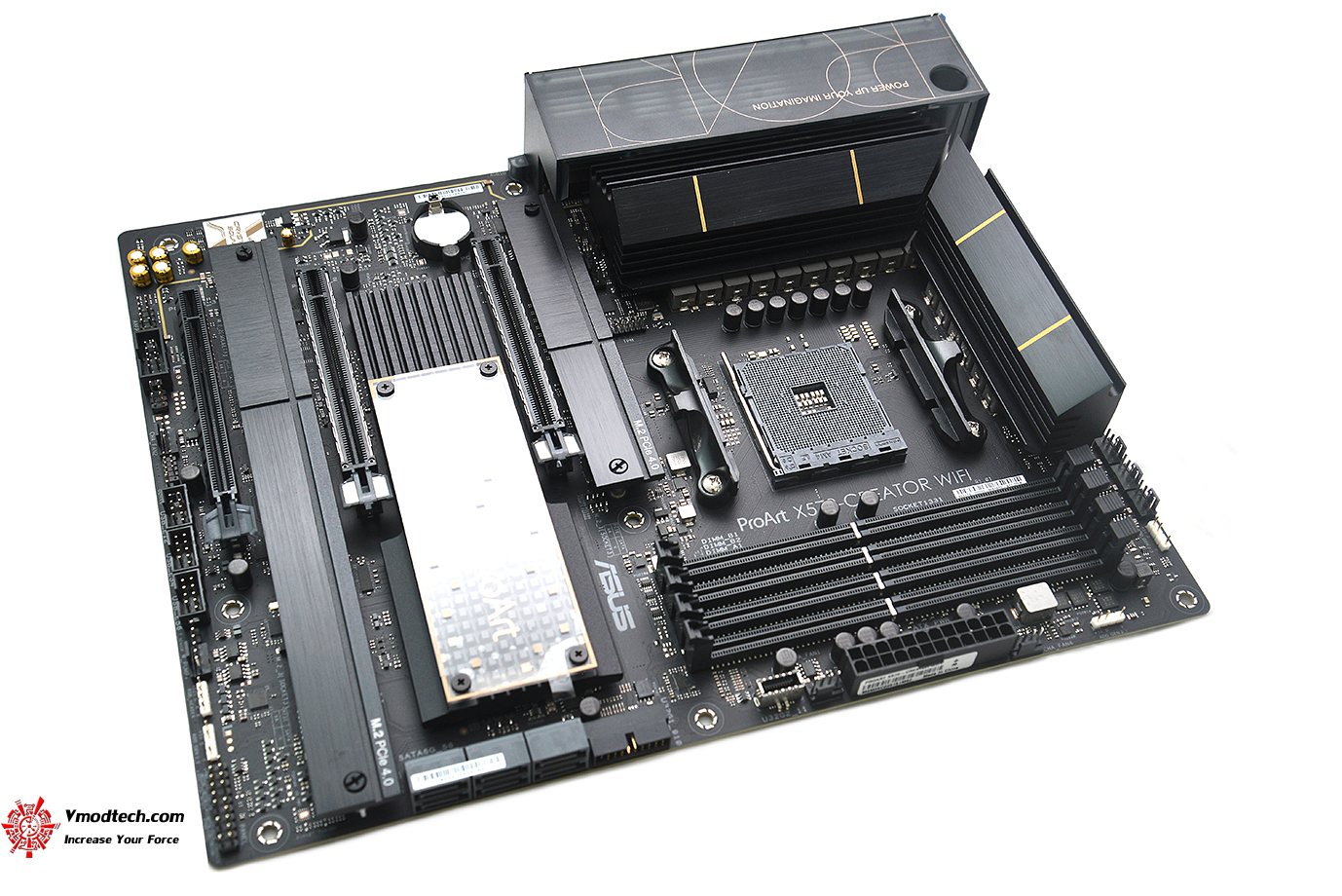

ฮีตซิงค์ระบายความร้อนแบบ VRM heatsink, passive chipset heatsink และ M.2 aluminum heatsinks ที่คลอบคลุมทุกส่วนสำคัญที่เมนบอร์ด

dsc 6731 ASUS ProArt X570 CREATOR WIFI Review

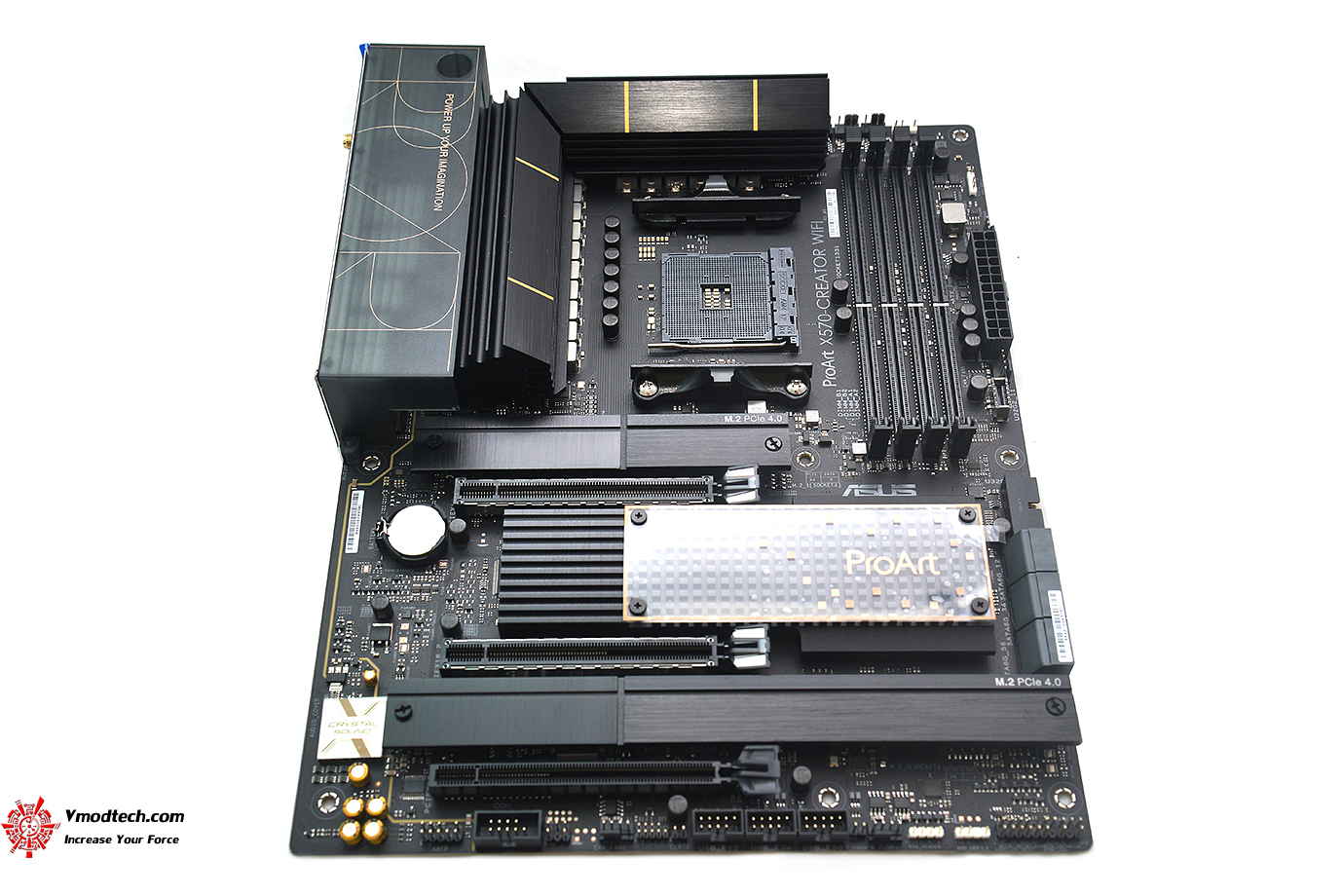

ตัวเมนบอร์ดนั้นรองรับการ DIY ตกแต่งม๊อดเพิ่มเติมได้อย่างสบายๆ ครับ

dsc 6673 ASUS ProArt X570 CREATOR WIFI Review

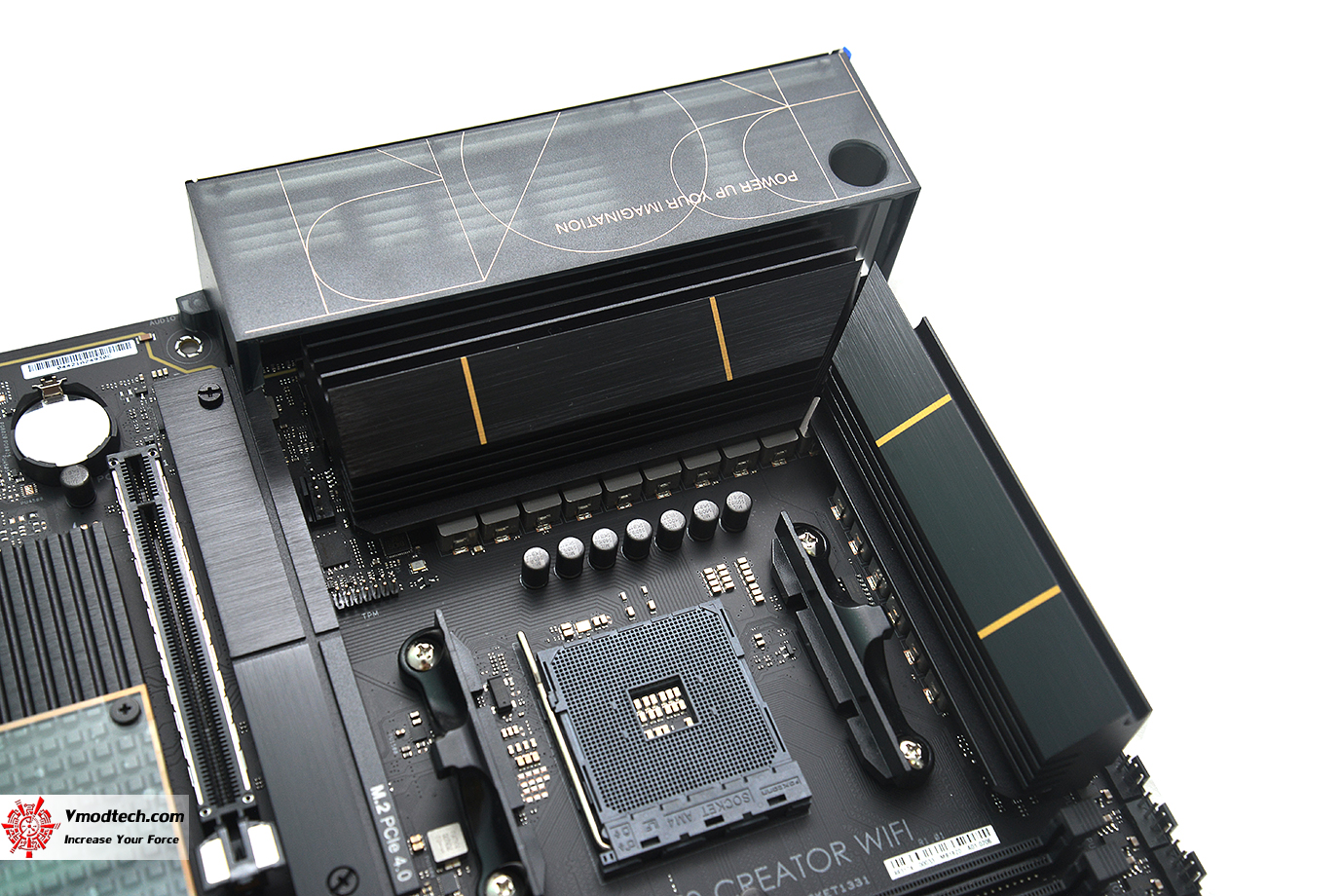

ด้านบนก็เป็นฮีตซิงค์ภาคจ่ายไฟแบบ14+2 power stages, ProCool II power connector, high-quality alloy chokes และ durable capacitors และคาปาซิเตอร์กับมอสเฟสอย่างดีในการจ่ายไฟได้อย่างดีเยี่ยมและชั้น PCB ที่หนามากถึง 6ชั้นกันเลยครับ ทำให้ใช้งานอย่างมีเสถียรภาพจ่ายไฟได้นิ่งเยี่ยมรองรับซีพียูเบอร์ใหญ่ๆ ได้สบายๆ ครับ การรองรับซีพียูนั้นสามารถใช้งานได้กับ AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors , AMD Socket AM4 for AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors

dsc 6751 ASUS ProArt X570 CREATOR WIFI Review

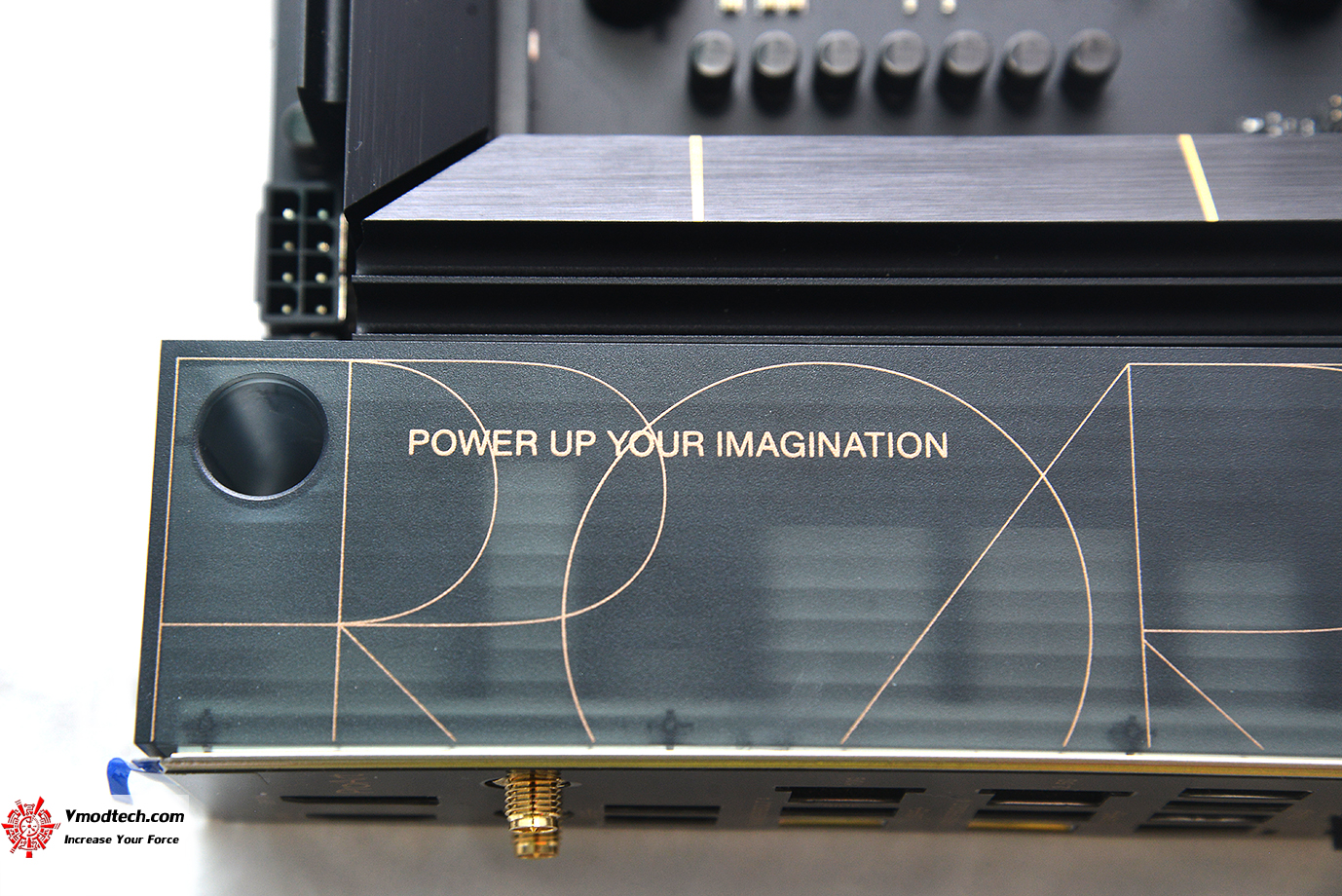

ด้านบนเป็นฮีตซิงค์ระบายความร้อนที่ใหญ่และมีข้อความอันเป็นเอกลักษณ์ของซีรี่ย์

dsc 6685 ASUS ProArt X570 CREATOR WIFI Review

ช่องต่อไฟแบบ ProCool II power connectors, 8พิน 1ช่อง และ 4พิน 1ช่องครับ

dsc 6677 ASUS ProArt X570 CREATOR WIFI Review

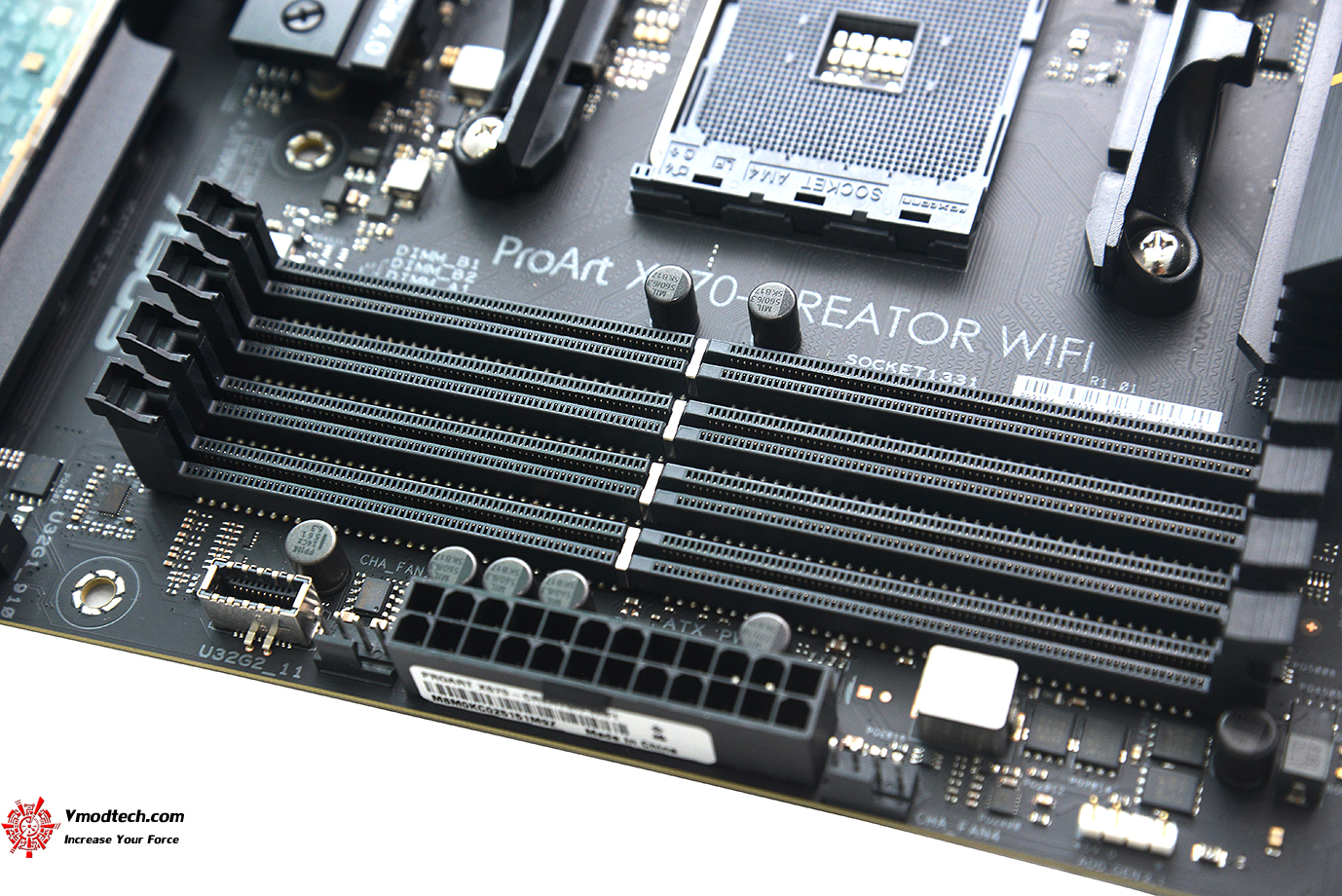

ระบบแรม 4 x DIMM, Max. 128GB, DDR4 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz, un-buffered memory


dsc 6687 ASUS ProArt X570 CREATOR WIFI Review

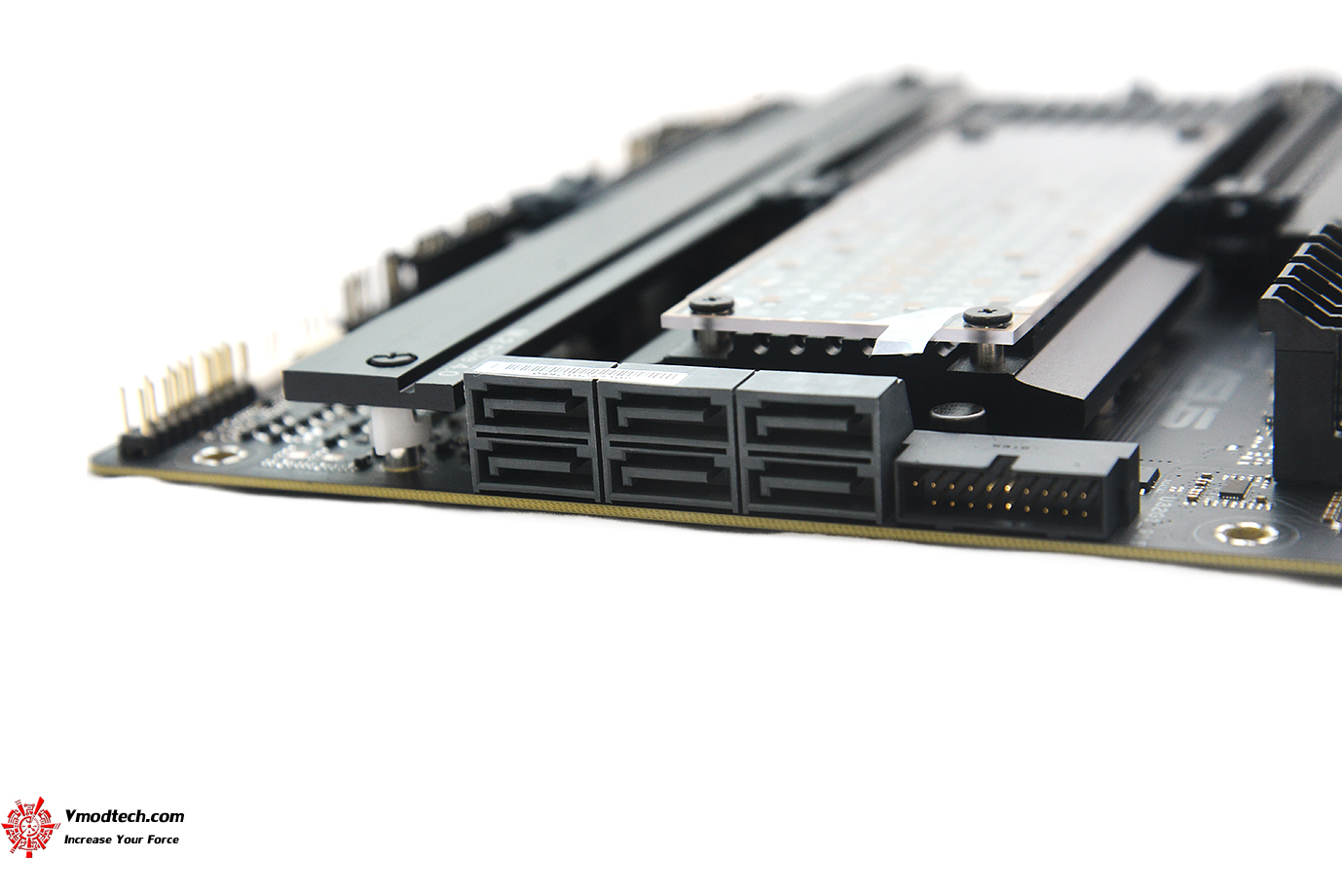

ช่อง SATA มีมาให้ 6 x SATA 6Gb/s ports

dsc 6706 ASUS ProArt X570 CREATOR WIFI Review

dsc 6716 ASUS ProArt X570 CREATOR WIFI Review

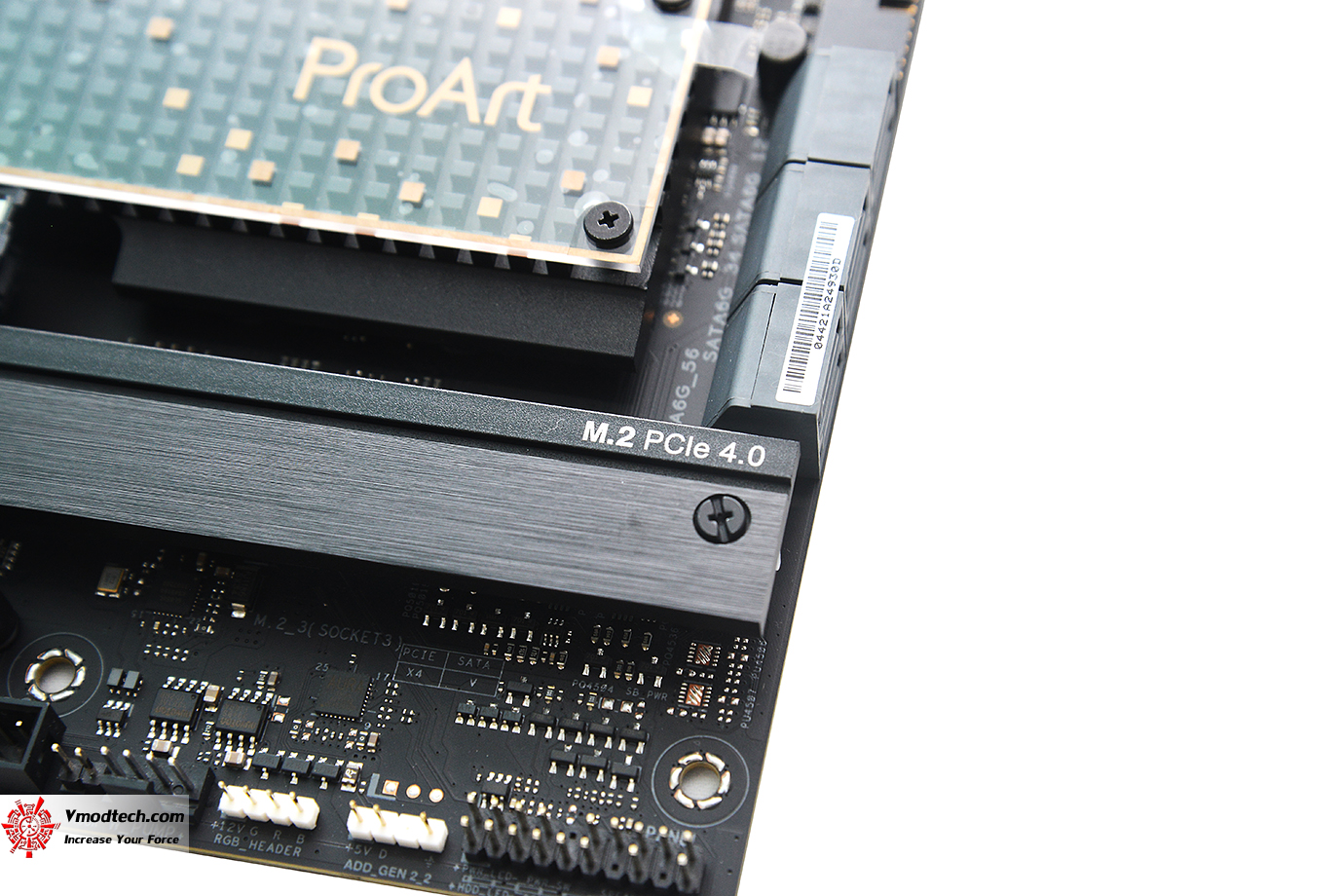

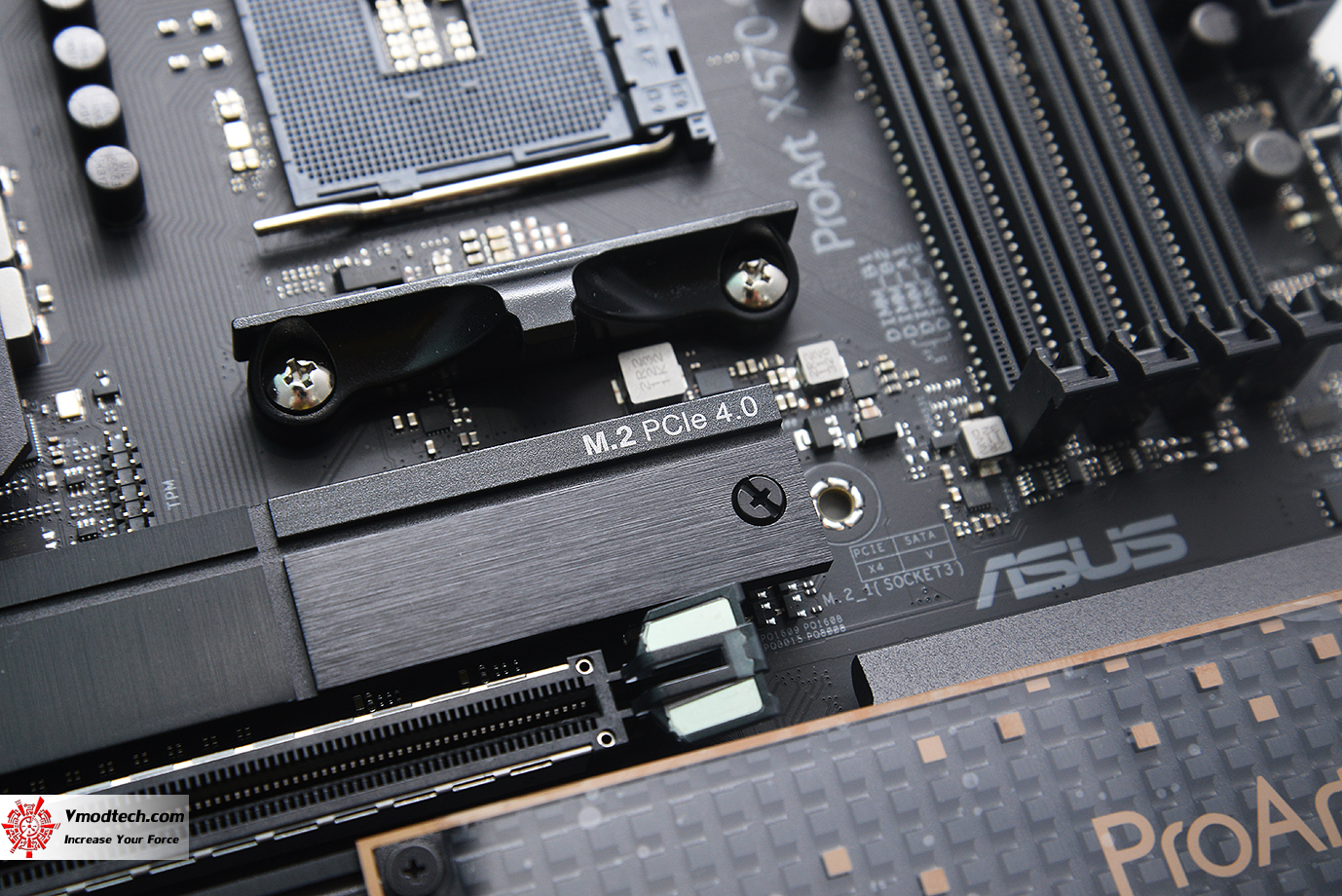

ฮีตซิงค์อลูมิเนียมอย่างดีขนาดใหญ่แบบ M.2 heatsinks คลอบคลุมทั้ง M.2 ให้ทั้ง สองช่องครับ 2 x M.2 slots

dsc 6695 ASUS ProArt X570 CREATOR WIFI Review

dsc 6692 ASUS ProArt X570 CREATOR WIFI Review

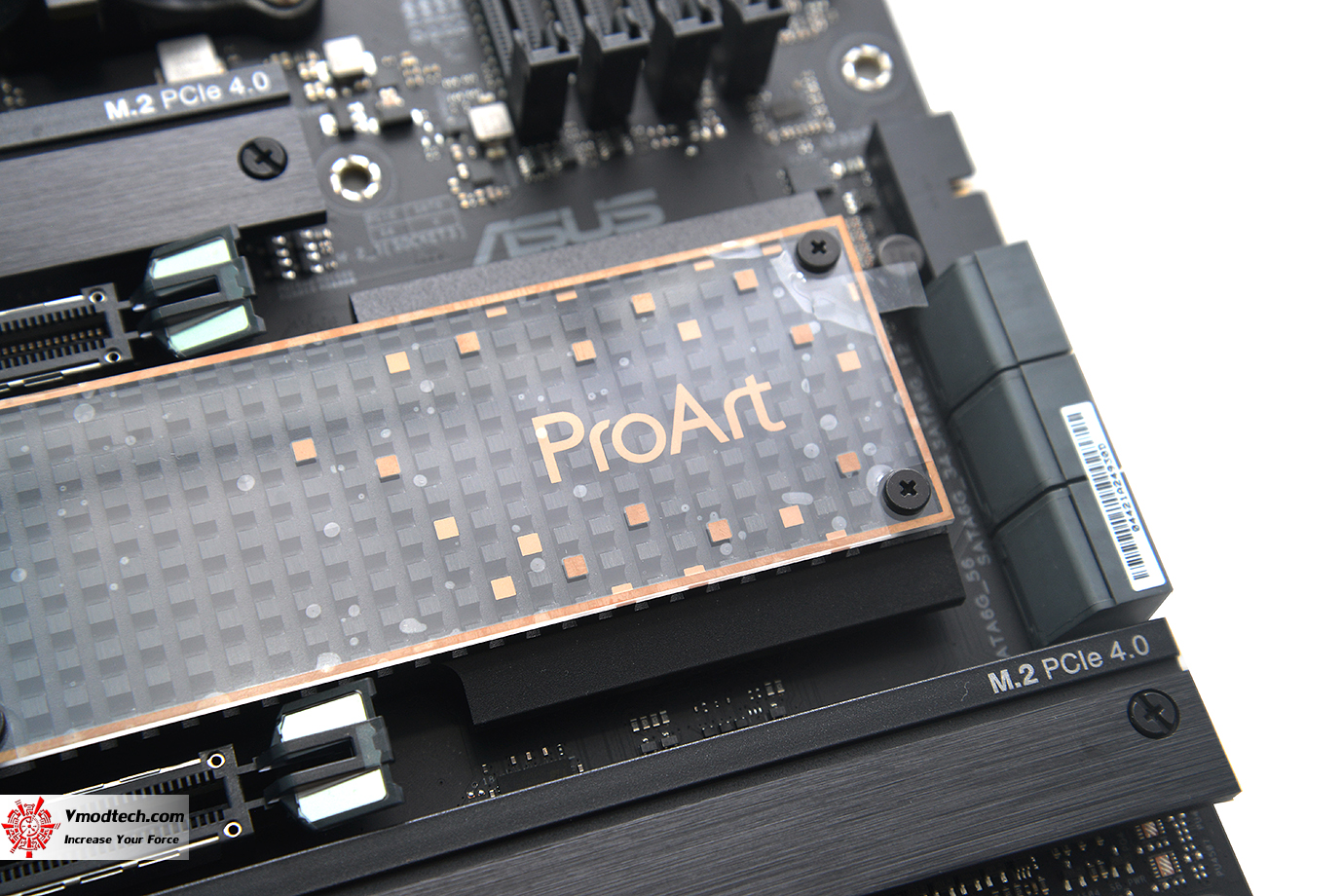

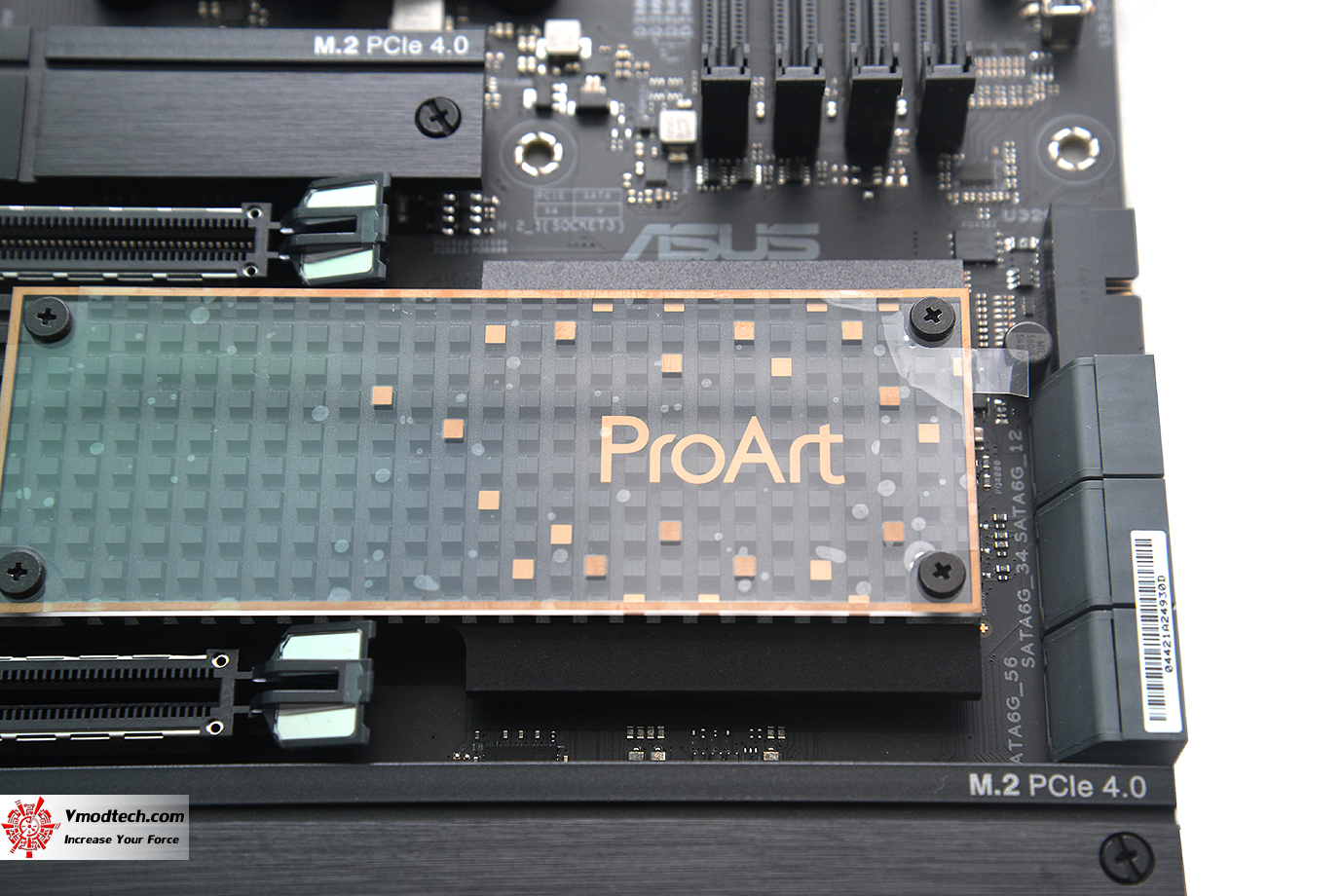

ฮีตซิงค์ชิปเซ็ต X570 มีโลโก้ ProArt ให้อย่างสวยงาม


dsc 6725 ASUS ProArt X570 CREATOR WIFI Review

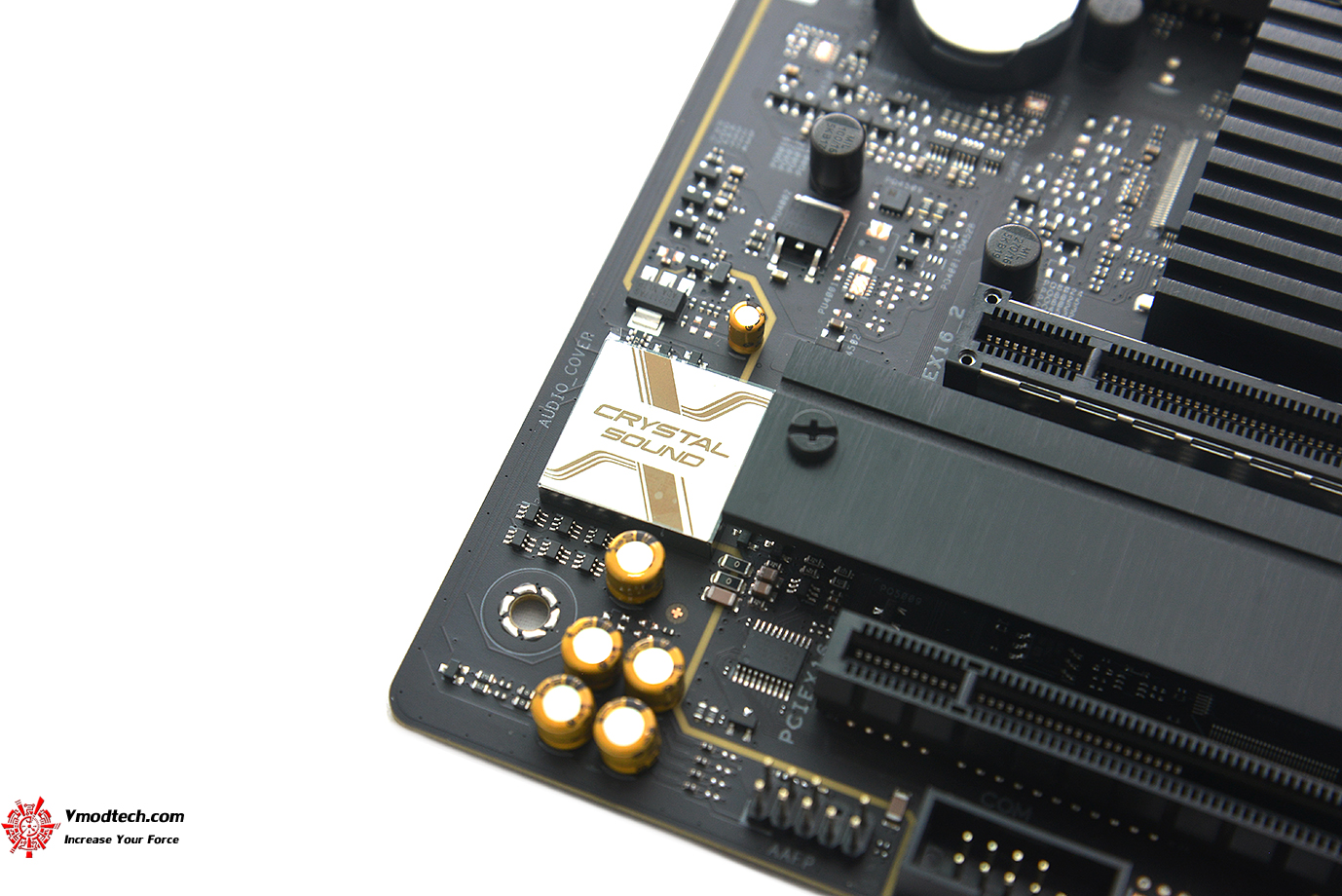

ระบบเสียง Crystal Sound 3 เน้นเสียงในระดับคุณภาพแบบจัดเต็มจริงๆ

dsc 6711 ASUS ProArt X570 CREATOR WIFI Review

dsc 6720 ASUS ProArt X570 CREATOR WIFI Review

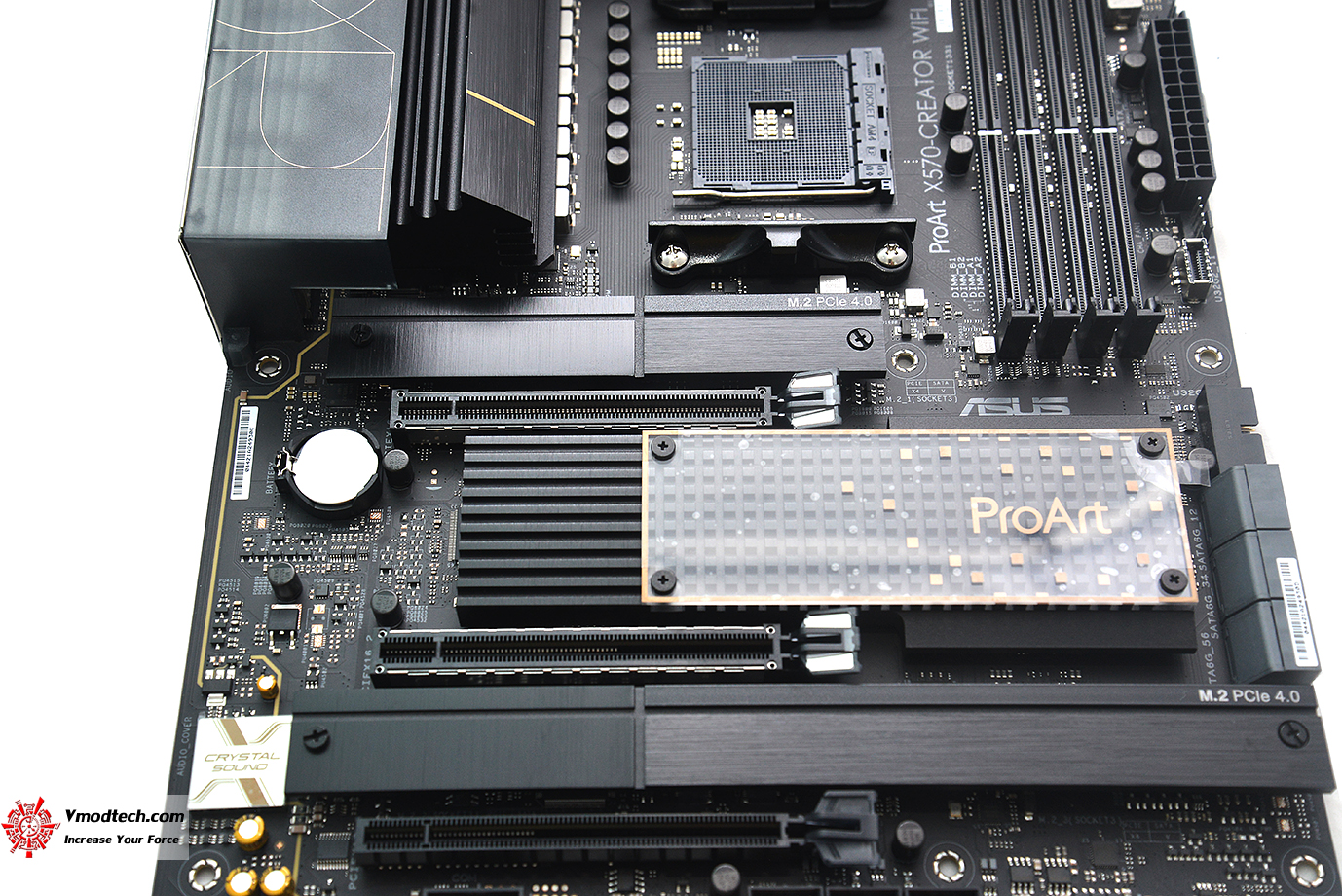

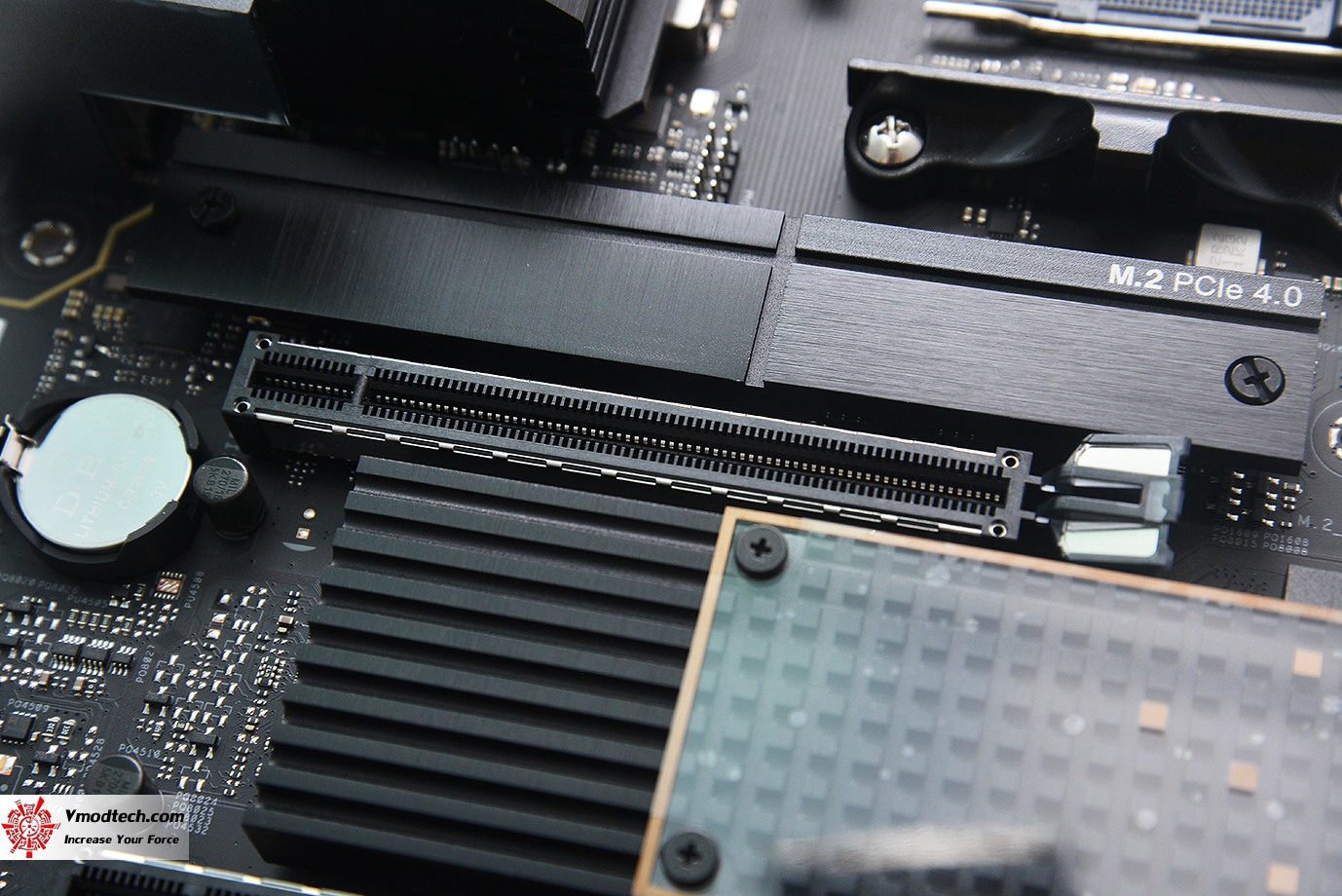

ช่องสล๊อตเชื่อมต่อต่างๆ จัดเต็มด้วย SAFESLOTS ทั้ง 2ช่องครับ ประกอบด้วย 2 x PCIe 4.0/3.0 x16 (x16, x8/x8) , 1 x PCIe 3.0 x16 slot (supports x4 mode)

dsc 6733 ASUS ProArt X570 CREATOR WIFI Review

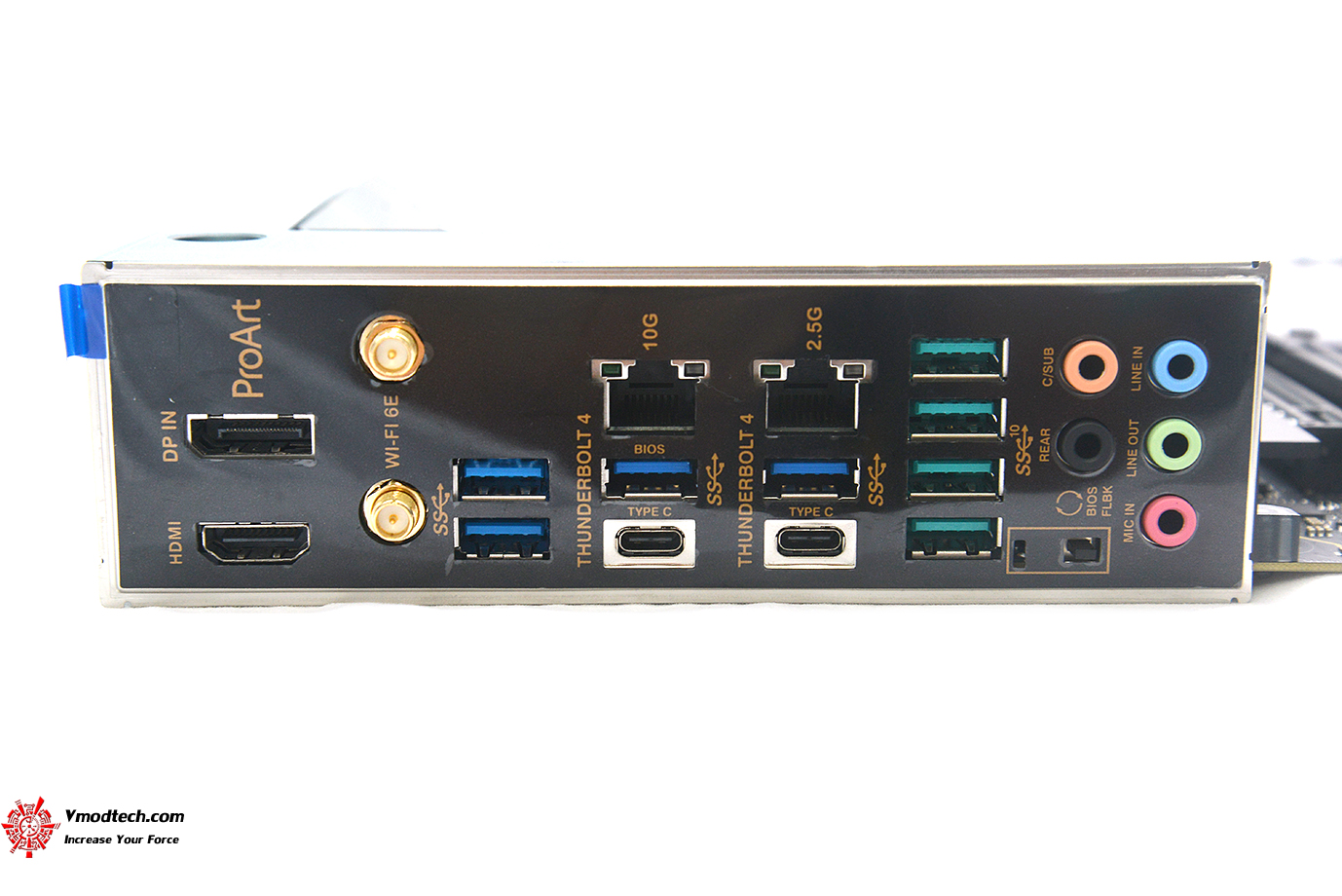

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

2 x Thunderbolt™ 4 USB Type-C® port(s)

4 x USB 3.2 Gen 2 port(s) (4 x Type-A)

4 x USB 3.2 Gen 1 port(s) (4 x Type-A)

1 x DisplayPort (Input only)

1 x HDMI® port

1 x Intel® I225-V 2.5Gb Ethernet port

1 x Marvell® AQtion AQC113CS 10Gb Ethernet port

1 x ASUS Wi-Fi Module

5 x Audio jacks

1 x BIOS FlashBack™ button

dsc 6759 ASUS ProArt X570 CREATOR WIFI Review

ด้านหลังนั้นเป็น PCB สีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
