INTRODUCTION

สวัสดีครับ กลับมาพบกับบทความรีวิวกราฟฟิกการ์ดกันอีกครั้งนึง ยังคงต่อเนื่องกับกราฟฟิกการ์ดจากแบรนด์ SAPPHIRE ครับ โดยวันนี้จะเป็น SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X ซึ่งเป็น GPU รุ่นกลางจากทาง AMD สำหรับ HD 7770 ที่ได้รับมารีวิววันนี้เป็น GHz Edition และใช้ชุดระบายความร้อน VAPOR-X ที่เป็นลิขสิทธิ์เฉพาะของ SAPPHIRE ครับ

.

Sapphire Website

SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X ที่ได้รับมานั้นเป็นรุ่น GHz Edition ซึ่งได้ทำการโอเวอร์คล๊อกในส่วนของคอร์มาแล้วครับ แต่ก่อนอื่นใด ผมขอนำเสนอรายละเอียดของระบบระบายความร้อน VAPOR-X กันก่อน

..

“แซฟไฟร์ เทคโนโลยี” เป็นบริษัทแห่งแรกที่ประสบความสำเร็จในการนำเทคโนโลยี Vapor Chamber มาใช้เป็นตัวระบายความร้อนให้การ์ดแสดงผลกราฟฟิคในเครื่องพีซี โดยเทคโนโลยี Vapor Chamber นี้ถูกใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตยานบินและระบบเซิฟเวอร์ต่างๆเพื่อประสิทธิภาพที่มากขึ้น มีขนาดเล็กลงพร้อมตัวการระบายความร้อนที่เป็นเยี่ยม แซฟไฟร์ Vapor-X cooler ออกวางจำหน่ายครั้งแรกในปี พ.ศ. 2550 ในการ์ดแสดงผลกราฟฟิครุ่น Radeon HD3870 Atomic หลังจากนั้นก็ประสบความสำเร็จเรื่อยมาในการ์ดรุ่น Radeon HD3870 และ HD4870 Toxic เทคโนโลยี Vapor-X Vapor Champer นี้มีพื้นฐานการปฏิบัติแบบเดียวกับเทคโนโลยีฮีทซิงค์ทั่วไป สารลดอุณหภูมิในรูปแบบของเหลวที่ระเหยบนผิวด้านที่ร้อนจะถูกจับตัวกันบนผิวด้านที่เย็น แล้วส่งกลับมาบนผิวด้านที่ร้อนอีกครั้ง ซึ่งกระบวนการถ่ายเทความร้อนนี้จะถูกควบคุมโดยระบบที่เรียกว่า wick system Vapor-X นำระบบทั้งหมดนี้มาอยู่ภายในห้องถ่ายเทความร้อนแผ่นบางๆซึ่งจะถูกนำมาติดตั้งบนผิวของชิฟกราฟฟิค โดยแท้ที่จริงแล้วสารลดอุณหภูมินี้คือน้ำ แต่เพราะห้องถูกถ่ายเทความร้อนด้วยความดันที่ต่ำมากๆทำให้กระบวนการระเหยเกิดขึ้นในอุณหภูมิที่ต่ำกว่าจุดเดือดปกติ ซึ่งความซับซ้อนของตัวตาข่ายที่ถูกจัดให้อยู่ภายในหอควบคุมการถ่ายเทความร้อนนี้จะทำให้การระเหยกลายเป็นไอจากของเหลวที่อยู่ภายในห้องส่งแบบไร้ทิศทาง ซึ่งแตกต่างจากฮีทซิงค์ทั่วๆไป

.

So how does it work?

1. ตัวกำเนิดความร้อนปล่อยความร้อนในตาข่ายทำการระเหย

2. น้ำซึ่งทำหน้าที่เป็นตัวลดอุณหภูมิจะถูกระเหยได้โดยง่ายภายใต้แรงดันที่ต่ำมาก

3. ไอระเหยของน้ำจะถูกถ่ายเทสู่พื้นที่สุญญากาศจนกระทั่ง

4. ไอระเหยถูกจับตัวกันบนผิวตาข่ายด้านที่เย็นจนกลายรูปแบบของเหลว

5. ของเหลวที่เกิดขึ้นจะถูกดูดซึมผ่านตาข่ายนำทางเส้นเล็กๆมากมายกลับไปยังส่วน ตาข่ายทำการระเหยอีกครั้ง

6. กระบวนการทั้งหมดจะกลายเป็นวงจรที่ถูกสร้างและนำกลับมาใช้ใหม่ตลอดไป

.

Patented Complex Wick System at the heart of Vapor-X

เอกสิทธิ์เฉพาะแซฟไฟร์ ซึ่งที่มาของความร้อนนั้นมาจากชิฟกราฟฟิค ดังนั้นหอควบคุมการถ่ายเทความร้อน Vapor-X นี้จะถูกติดตั้งติดผิวของกราฟฟิคโปรเซสเซอร์ซึ่งจะมีประสิทธิภาพที่ดีกว่าฮีทซิงค์ที่ทำจากทองแดงทั่วไปในการถ่ายเทความร้อนเพราะพื้นที่ทั้งหมดจะถ่ายเทความร้อนเท่าๆกันทุกส่วน ต่างจากฮีทซิงค์ทองแดงทั่วไปที่มักจะเป็นในลักษณะของความร้อนหมักหมมที่จะถ่ายเทออกมาแค่บริเวณจุดนั้นๆหรือใกล้เคียง พื้นผิวที่เย็นจะถูกดูแลโดยฮีทซิงค์และการไหลเวียนอากาศตามขวาง ดีไซน์การออกแบบนั้นจะขึ้นอยู่กับรุ่นชิฟกราฟฟิคและชนิดหน่วยความจำที่ใช้ โดยในตัวการ์ดรุ่นแรกๆอย่าง Radeon HD3870 Atomic และรุ่น Toxic นั้น ฮีทซิงค์ขนาดบางและความดังเสียงพัดลมน้อยลงทำให้แซฟไฟร์ได้มอบการ์ดตัวแรกที่มีประสิทธิภาพสูง เสียงพัดลมเบาที่สามารถใส่กับ single PCI Express x16 expansion slot ได้พอดี ประสิทธิภาพการระบายความร้อนด้วยเทคโนโลยีนี้สามารถลดอุณหภูมิชิพกราฟฟิคให้เย็นลงกว่า 7 องศาเซลเซียสและมีเสียงพัดลมที่เบากว่าชุดระบายความร้อนแบบเดิมๆอย่างพัดลม 2 slot ฮีทซิงค์ทั่วไป นอกจากนี้เทคโนโลยี Vapor-X นี้จะสามารถให้ประสิทธิภาพที่ดียิ่งขึ้นด้วยการ overclocking Vapor-X Series แซฟไฟร์ Vapor-X และระบบระบายความร้อนแบบลูกผสมนี้มีประสิทธิภาพที่ดีมาก ทำให้สามารถใช้แรงลมหมุนเวียนต่ำซึ่งนั่นคือการใช้ความเร็วรอบพัดลมที่ต่ำและเกิดเสียงเบากว่าทั่วไป ในสินค้าที่มีประสิทธิภาพสูงอย่างซีรีย์ Toxic นั้น ความเร็วรอบพัดลมถูกควบคุมโดย BIOS ซึ่งสามารถมั่นใจว่าความเร็วพัดลมนั้นต่ำเนื่องจากถูกควบคุมไม่ให้ทำงานหนักมาก แต่ยังคงประสิทธิภาพในการทำงานของกราฟฟิคโปรเซสเซอร์ไว้อย่างดีเยี่ยม ผู้ใช้คอมพิวเตอร์ในปัจจุบันนี้ส่วนใหญ่จะมองหาวิธีที่ช่วยลดความดังเสียงพัดลม ดังนั้นแซฟไฟร์ขอเสนอผลิตภัณฑ์คุณภาพตระกูลใหม่ “Vapor-X” ภายใต้เทคโนโลยี Vapor-X ด้วยกราฟฟิคโปรเซสเซอร์ระดับ High-End ซี่งมุ่งหวังที่จะตอบสนองผู้ใช้ที่ต้องการเสียงที่เบาลงและยังคงความเสถียรแต่ไม่ต้องการจ่ายเงินเพิ่มเพื่อสินค้าประสิทธิภาพสูงด้วยหน่วยความจำพิเศษและ overclock จากโรงงานอย่างในซีรีย์ Toxic ผลิตภัณฑ์คุณภาพตระกูลใหม่ “Vapor-X” พร้อมแล้วที่จะตอบสนองความต้องการของผู้ใช้ทุกท่าน

.

Graphic Card Appearance

กล่อง APPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X นั้นออกแบบสีสรรได้สวยงามเป็นเอกลักษณ์ที่แปลกตาและน่าสนใจเหมือนกับทุกรุ่นในซีรีย์ VAPOR-X แต่รุ่นนี้จะเป็นการวางกล่องในแนวตั้ง

ด้านหลังกล่องนั้นเมื่อหันมาจะพบกับคุณสมบัติพิเศษต่างๆ

แกะกล่องนอกก็จะมีกล่องชั้นในซึ่งออกแบบธรรมดาๆ ลดโลกร้อนไปด้วยครับกระดาษแบบนี้

ภายในกล่องที่ได้รับมาก็จะมีอุปกรณ์เท่าที่เห็นนี้ หัวแปลงไฟโมเร็กเป็น PCIe 6 พินหนึ่งหัว คู่มือ และหัวแปลงเอาท์พุท Dsub to DVI ครับ

ตัวการ์ดเต็มๆ เด่นมาเลยด้วยพัดลมสองตัวบนผาครอบฮีทซื้งที่แปลกตามาก แม้ว่าจะเป็นการ์ดเล็กๆแต่ดูดุดันพอควรเลย

ความหนานั้นก็สองสล็อดเต็มๆครับ ท่อส่งผ่านความร้อนเป็นทองแดงที่ถูกหลอมเข้ากับส่วนที่สัมผัสกับ GPU โดยตรง

ตัวการ์ดสามารถ CF ได้ด้วย และแน่นอน มันเป็นอีกรุ่นที่ CF แล้วจะจี๊ดมากๆ

ตัวการ์ดต้องการไฟเลี้ยงแบบ PCIE หกพินหัวเดียวครับ

ด้านหลังการ์ด

อินเตอร์เฟสที่สามารต่อเชื่อมกับจอแสดงผลนั้นมีทั้งหมด 4 ช่องมาตรฐาน DVI-I / DVI-D / HDMI / DisplayPort

...

System Configuration

SYSTEMS
.CPU	..Intel Core i7 3930K
.Motherboard	..X79 Motherboard
.Memory	..DDR3 4GB x 4
.Graphic Card	..SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X
.Harddisk	..SSD 128GB
.CPU Cooler	..Custom Water Cooling …………………………………..
.Power Supply	..Thermaltake Toughpower 1500 Watt
.Operating System.	..Windows 8 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

ภาพขณะติดตั้งและทำการทดสอบ

.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X Details from AIDA64

.

สำหรับชุดทดสอบ ก็เซตกันง่ายๆด้วยชุด Sandy Bridge - E ที่ความเร็ว 4.8 GHz บนระบบปฏิบัติการ Windows 8 Pro นะครับ ความเร็วเท่านี้ในทุกการทดสอบเพื่อให้ผลลัพธ์นั้นสามารถเปรียบเทียบกันได้ครับ

.

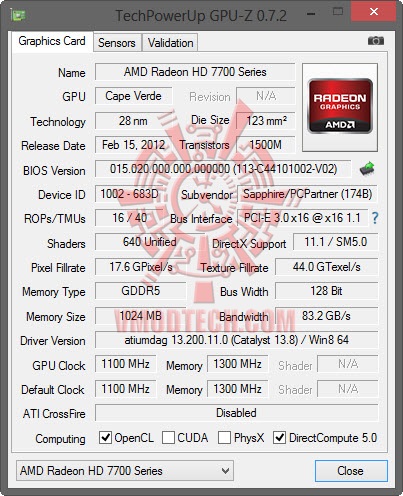

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X from GPUZ

ความเร็วมาตรฐานของ SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X นั้นคือ 1100/1300 MHz Core/Mem

.

Furmark Default

อุณหภูมิของการ์ดขณะ Furmark นั้นจะอยู่ที่ไม่เกิน 66 องศา รอบพัดลมออโต้ที่ รอบประมาณ 40% เท่านั้นครับ เย็นเอาเรื่องเลย

ไอเดิ้ล	ฟูลโหลดด้วยเฟอร์มาร์ค

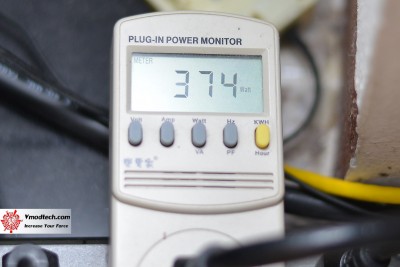

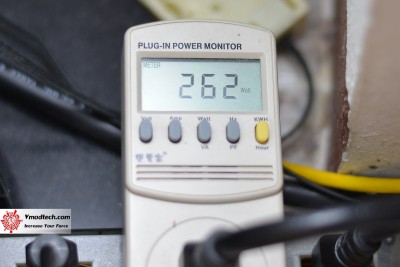

สำหรับ Full Load นั้น กำลังไฟที่กินจากเต้ารับก็ประมาณ 374 วัตต์ และในสถานะ Idle นั้นก็กินไฟจากเต้ารับอยู่ 260 - 270 วัตต์ครับ

.

OVERCLOCK

จากความเร็วมาตรฐานนั้น ผมยังพอที่จะ overclock ไปได้อีกนิดนึงโดยที่สามารถทดสอบ 3DMark Benchmark ได้ครบที่ความเร็ว 1185/1370 MHz Core/Mem

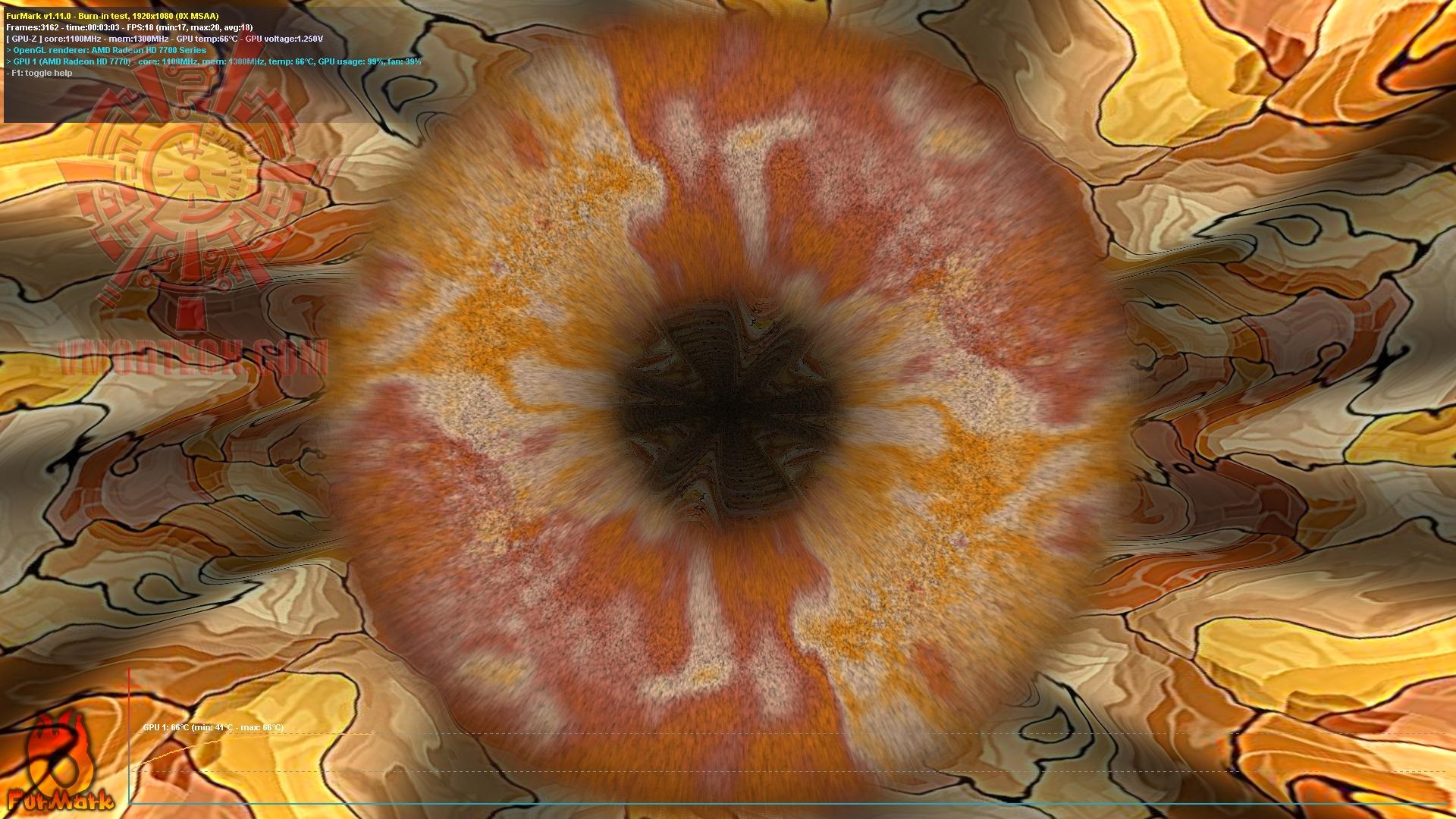

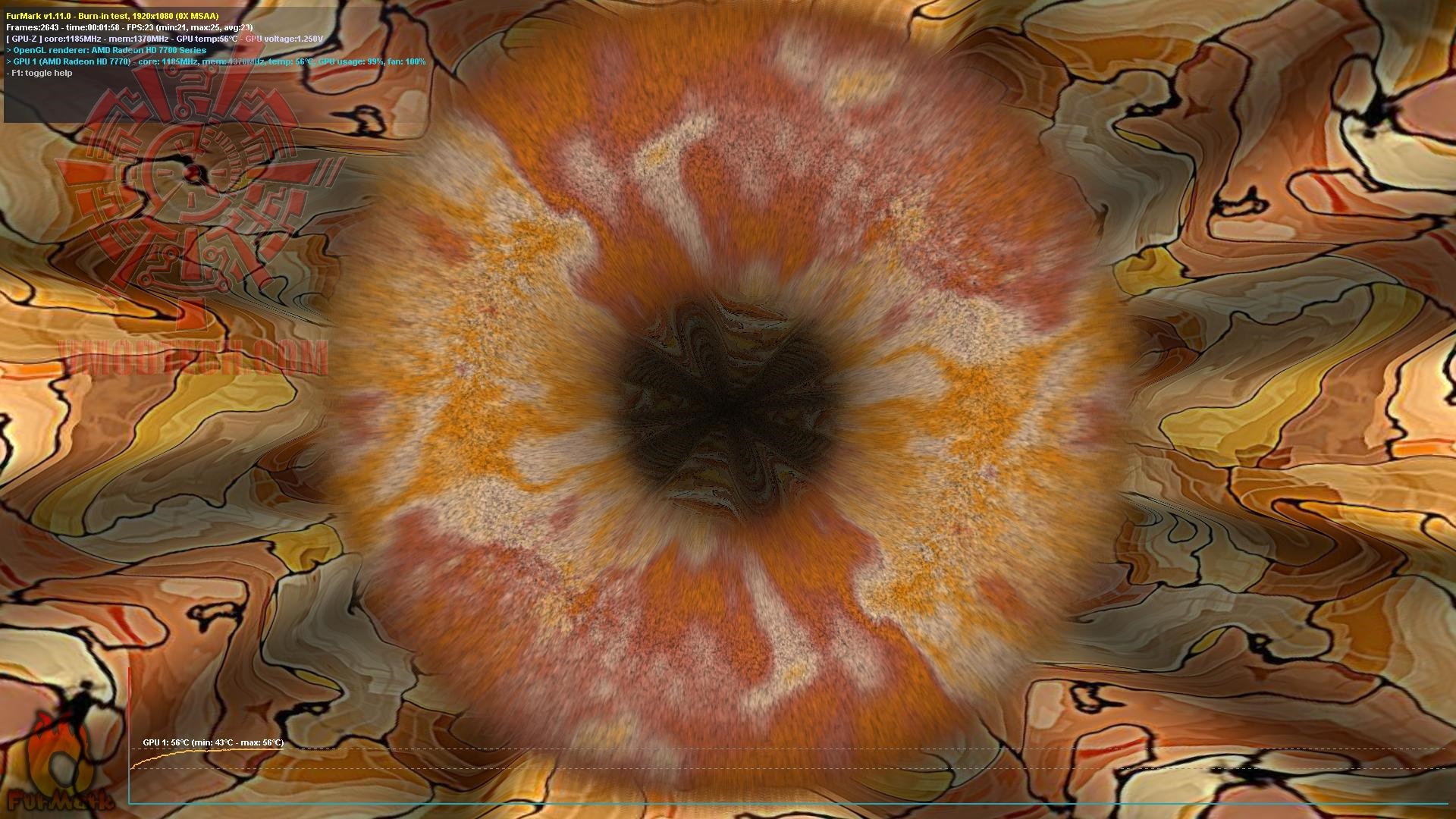

Furmark Default

อุณหภูมิของการ์ดขณะ Furmark นั้นจะอยู่ที่ไม่เกิน 56 องศา รอบพัดลมออโต้ที่ รอบประมาณ 100% เท่านั้นครับ เสียงเบามากๆ

กินไฟเพิ่มขึ้นอีกนิดหน่อยที่ 404 วัตต์ครับ

..….

.

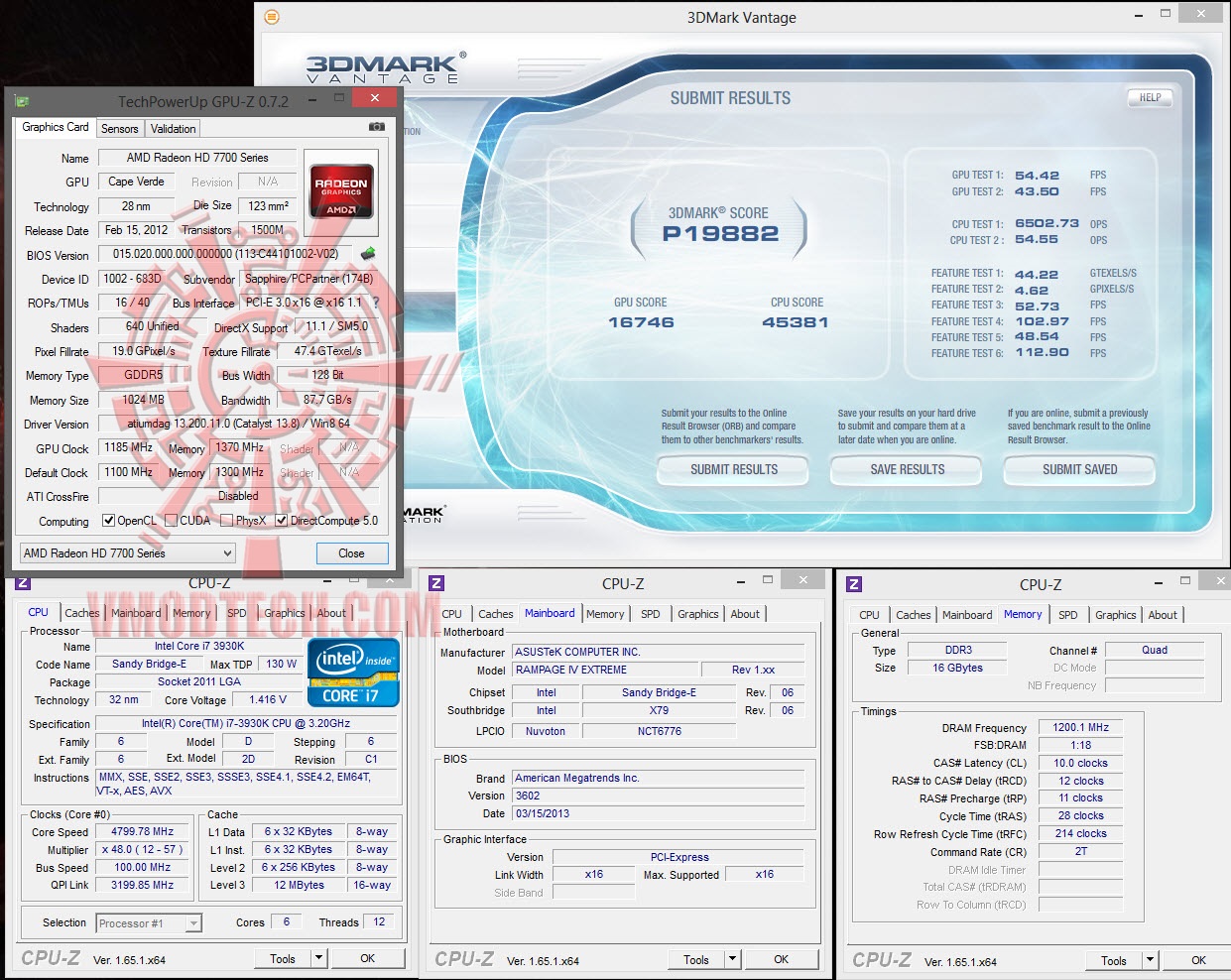

3DMark Vantage

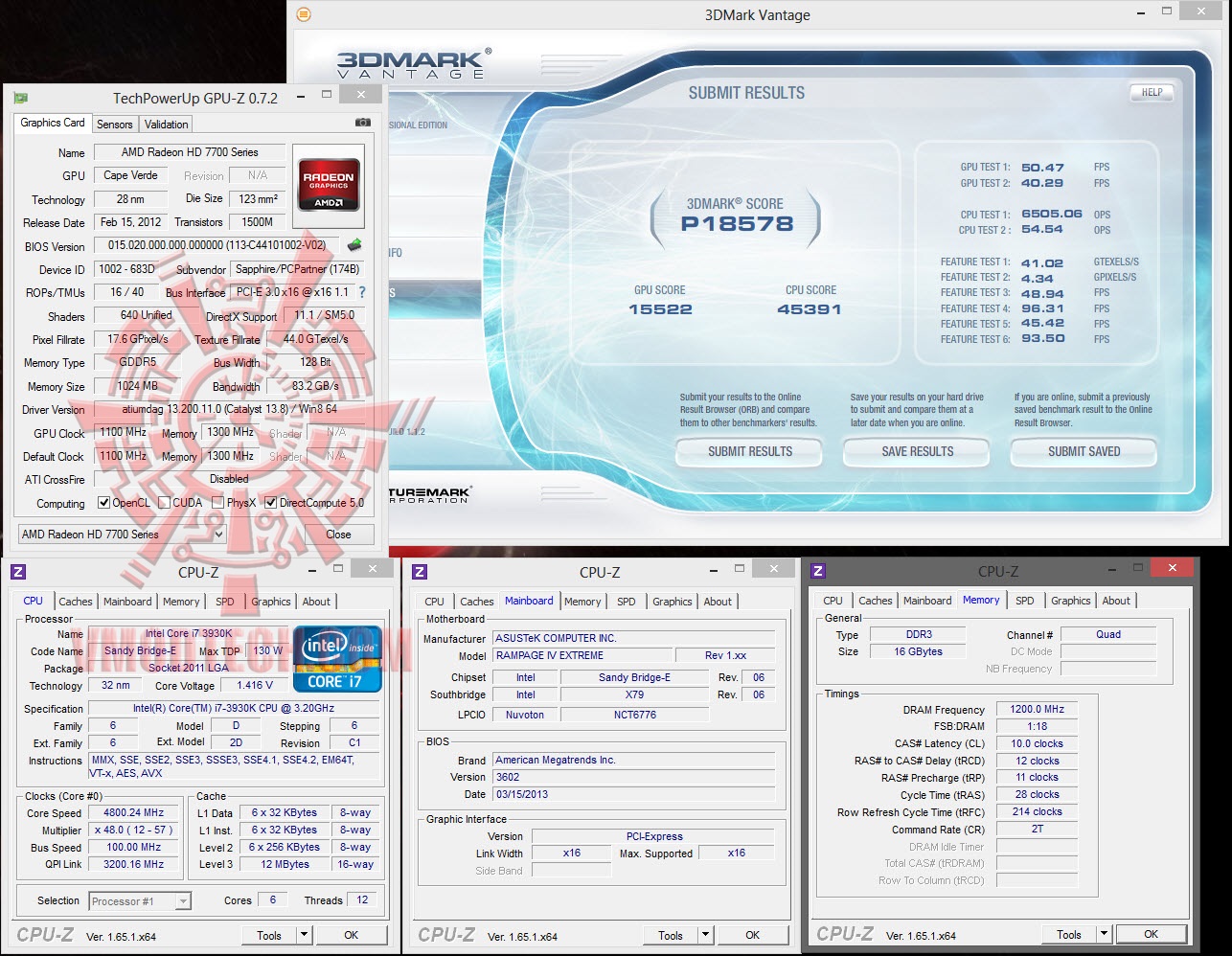

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X OC @ 1185/1370 MHz Core/Mem

....

.

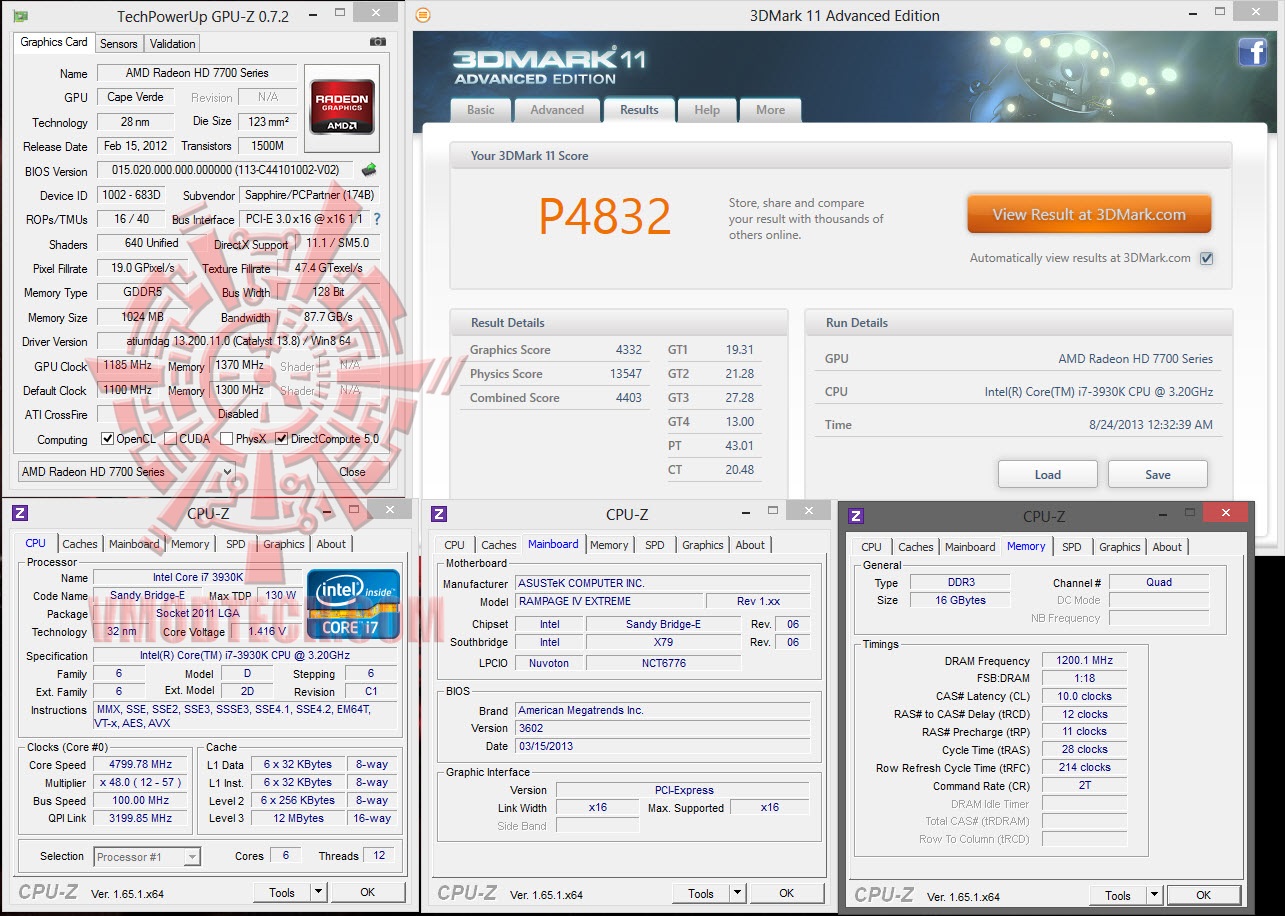

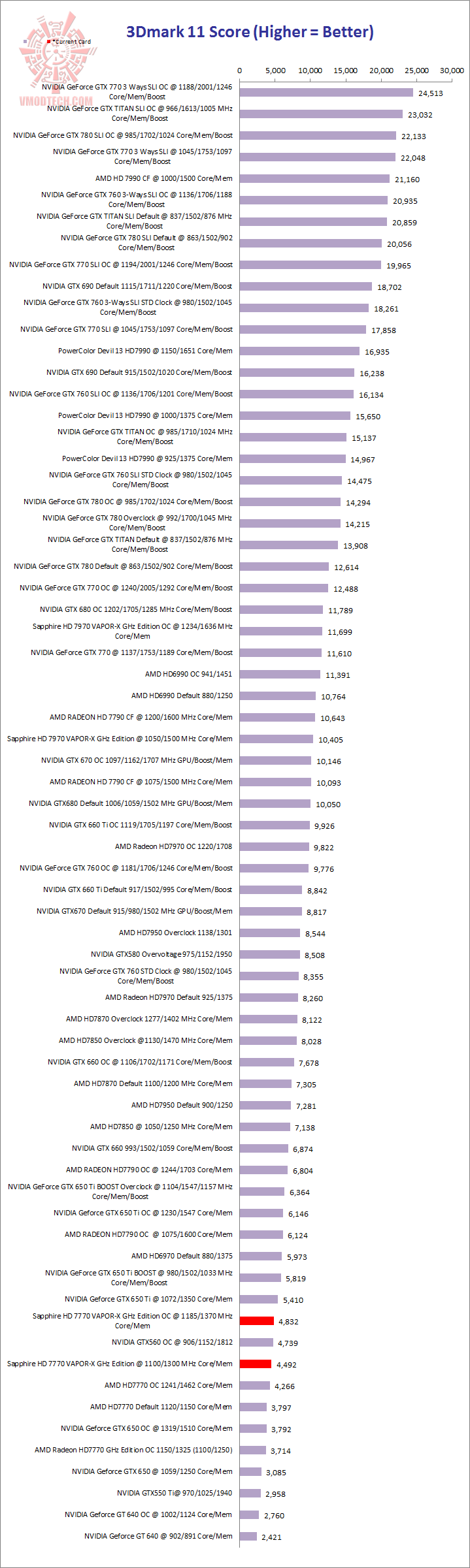

3DMark 11

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

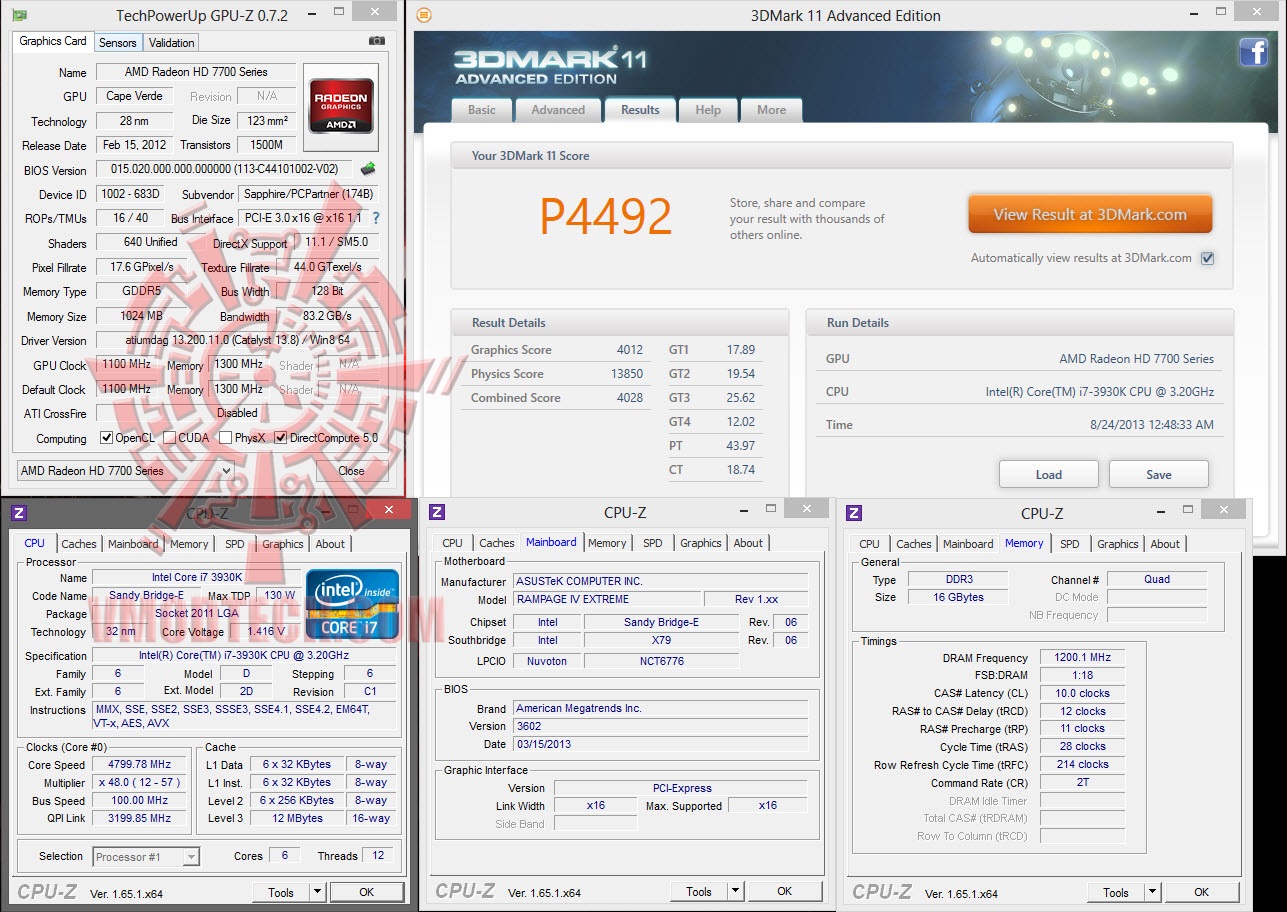

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X OC @ 1185/1370 MHz Core/Mem

..

.

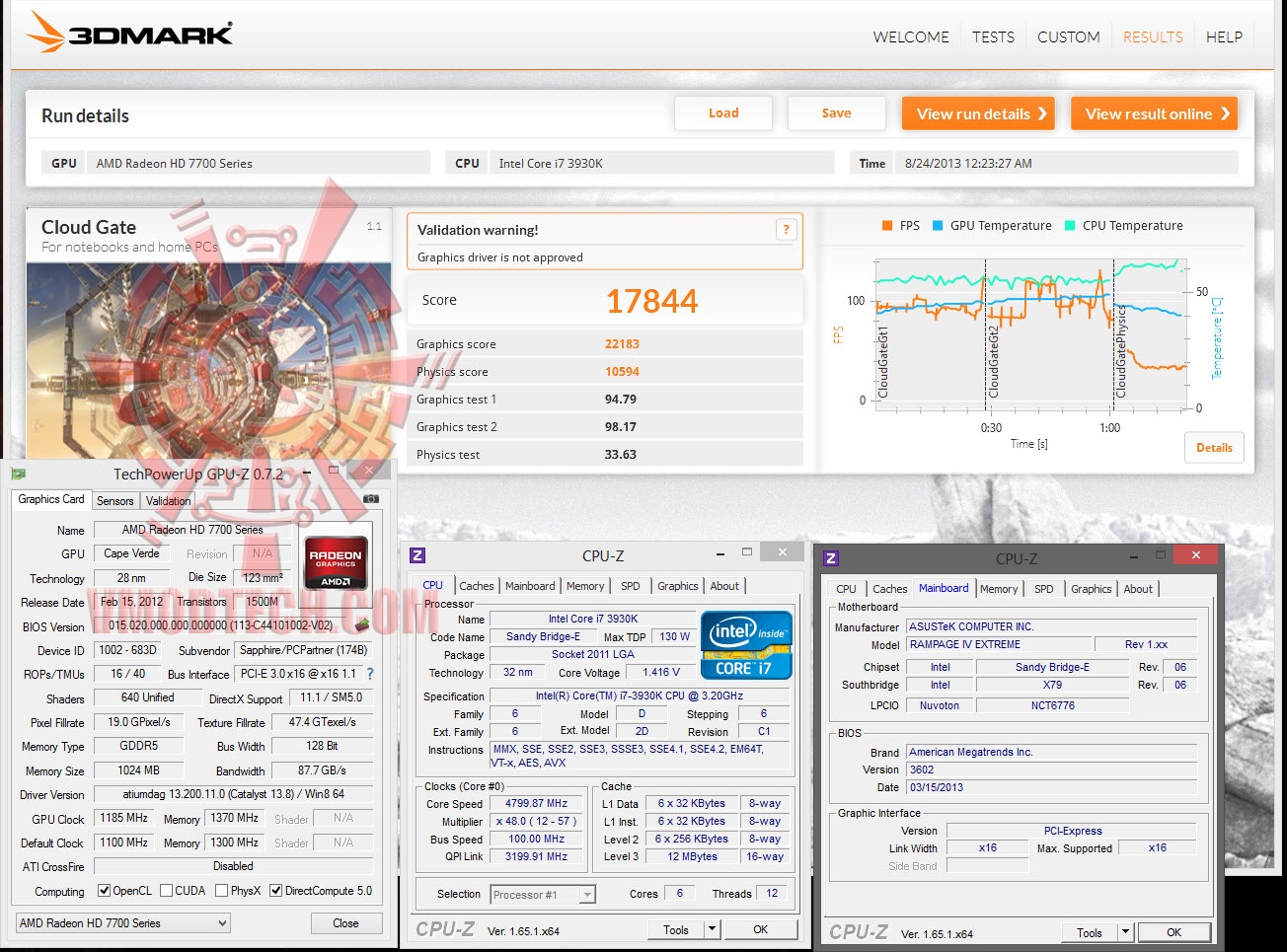

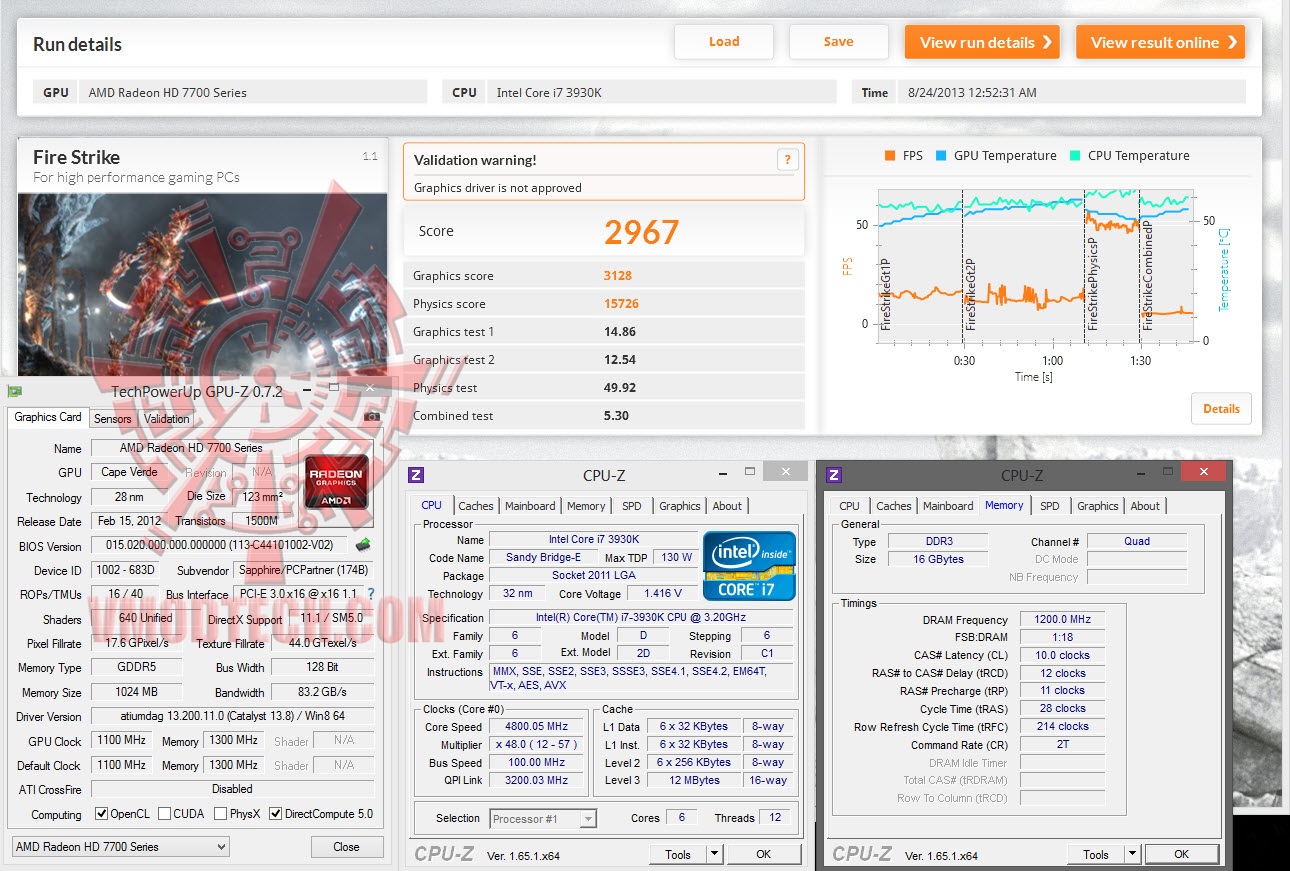

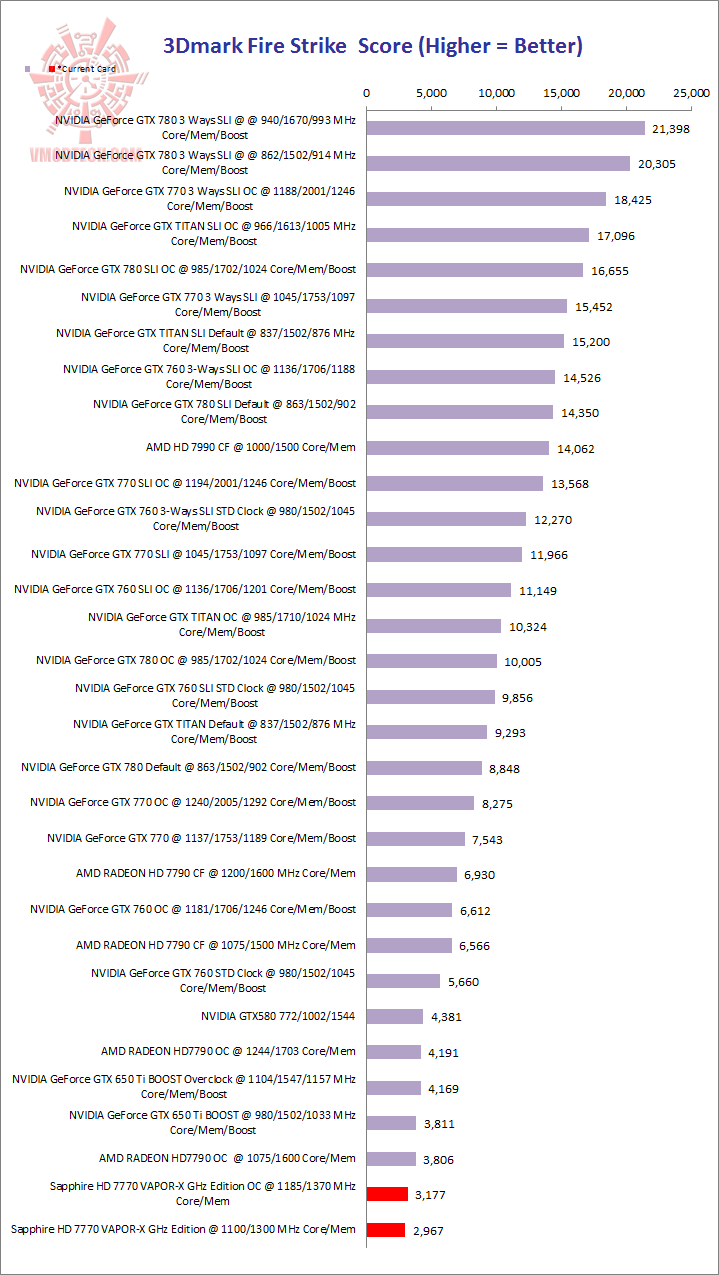

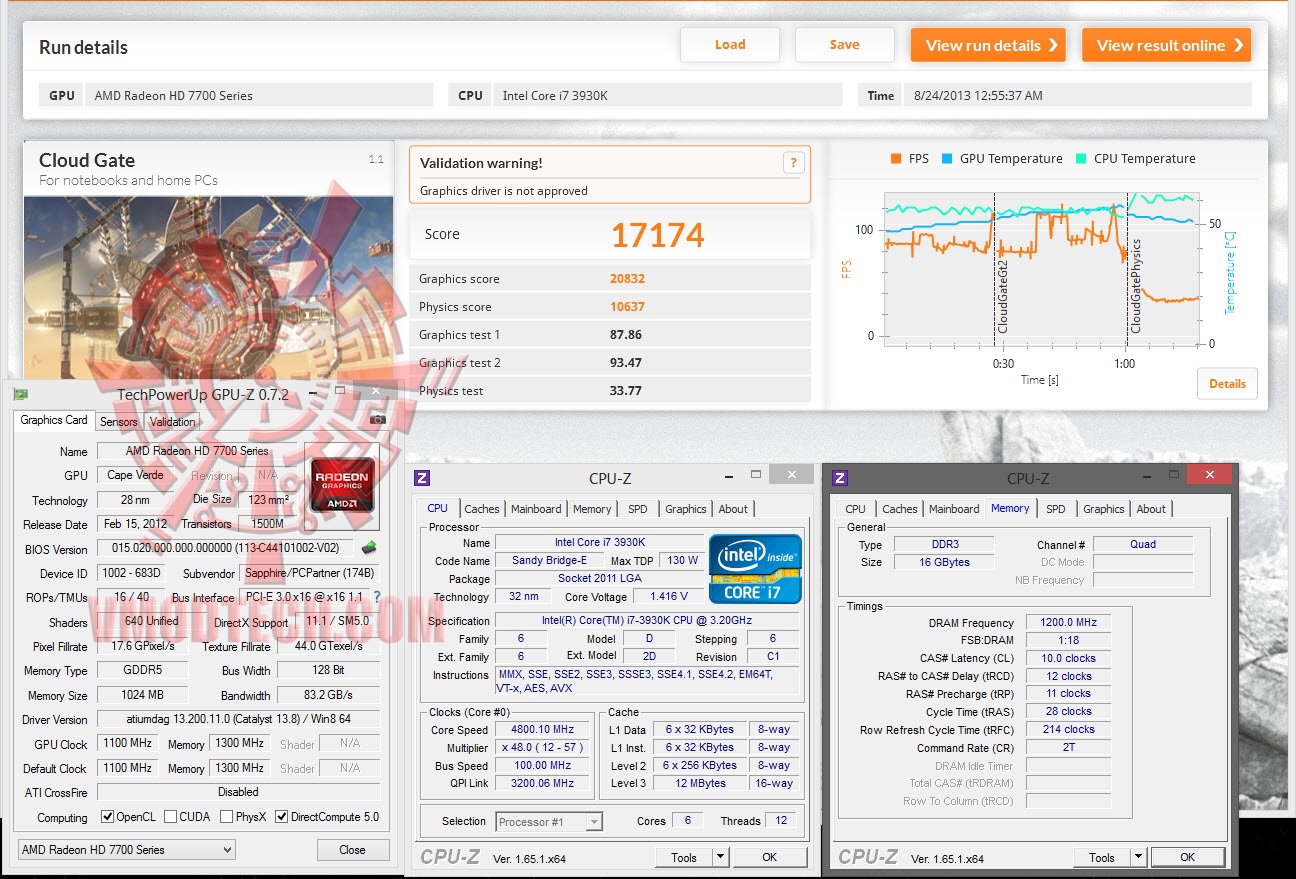

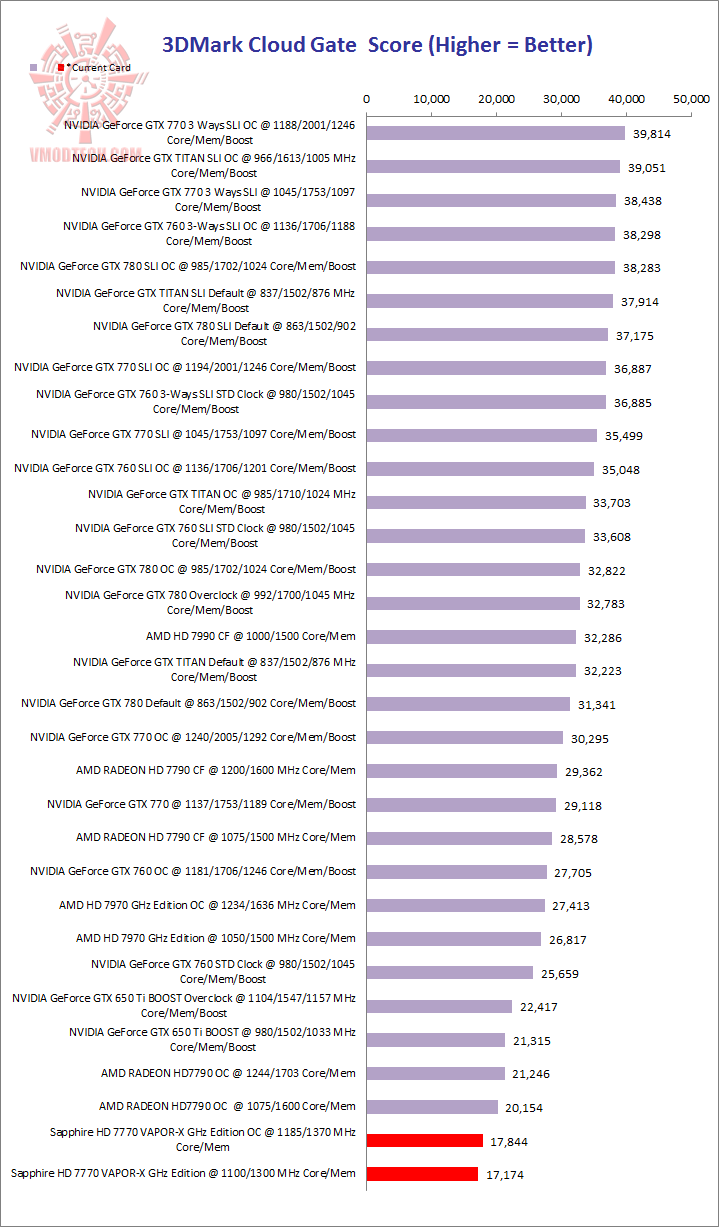

3DMark

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

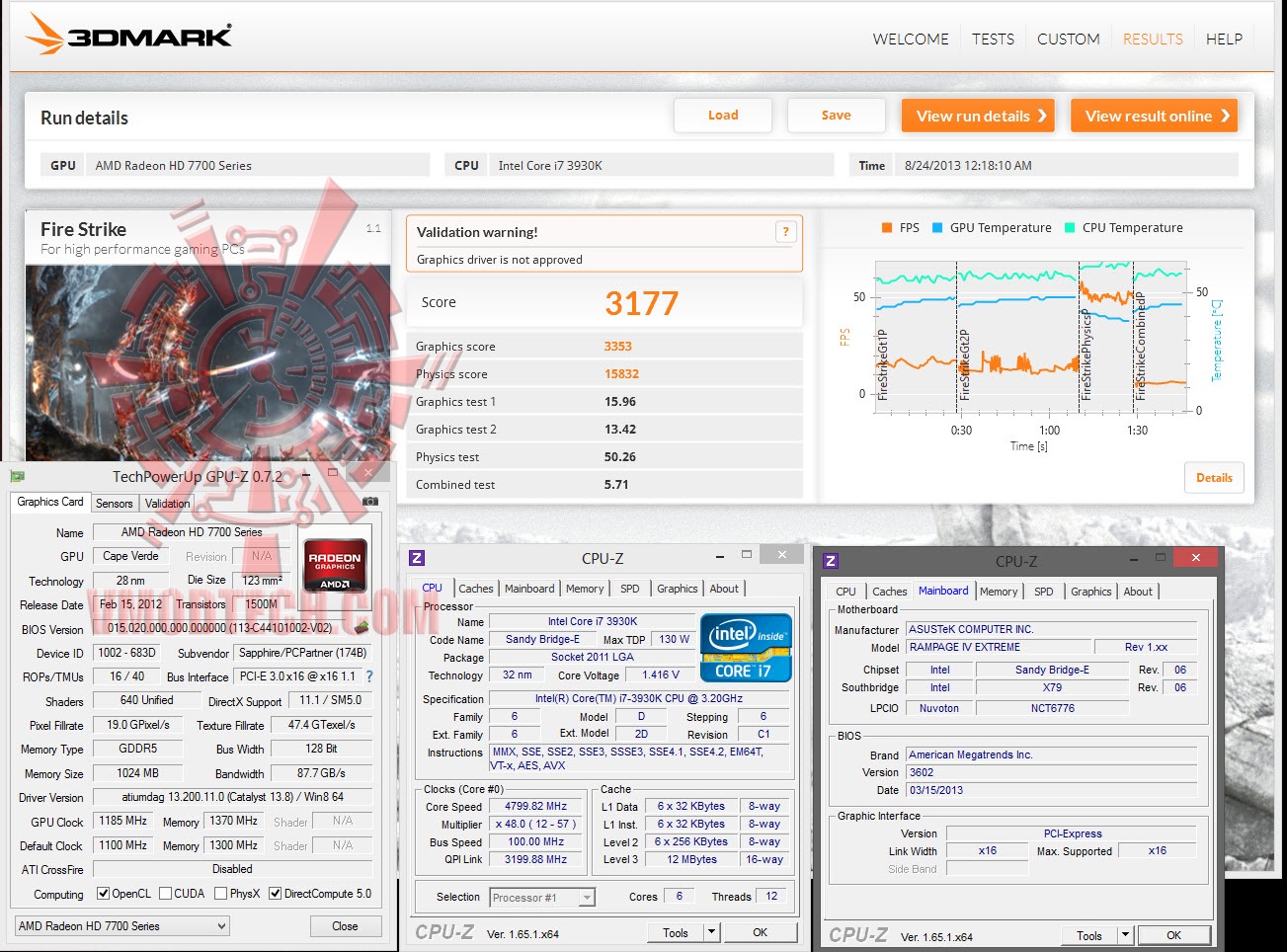

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X OC @ 1185/1370 MHz Core/Mem

…

.

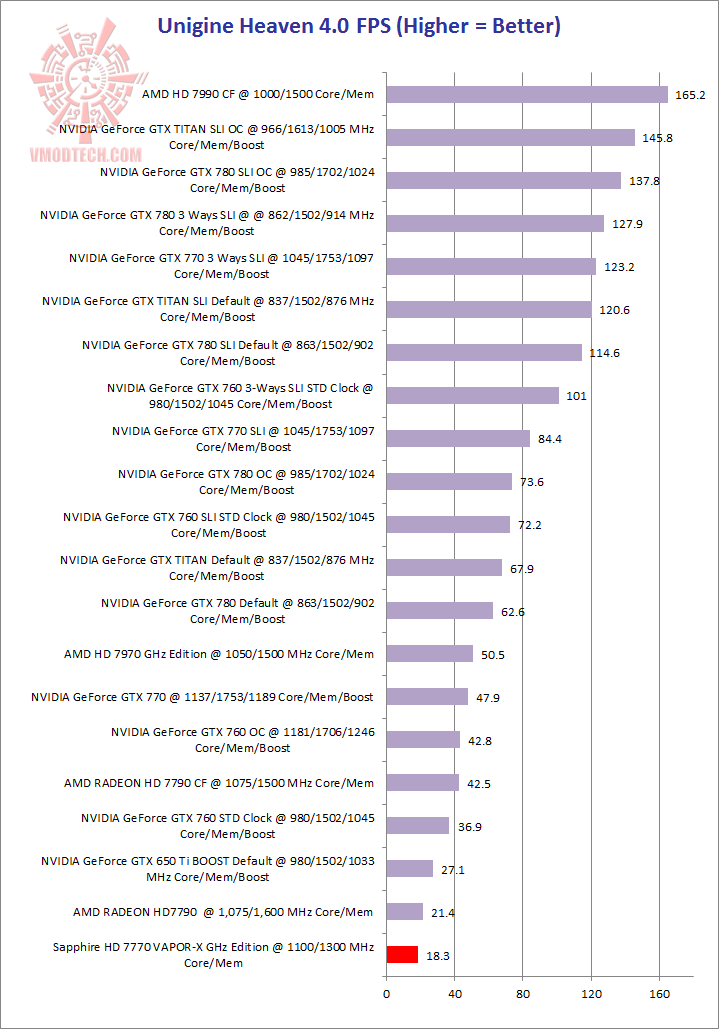

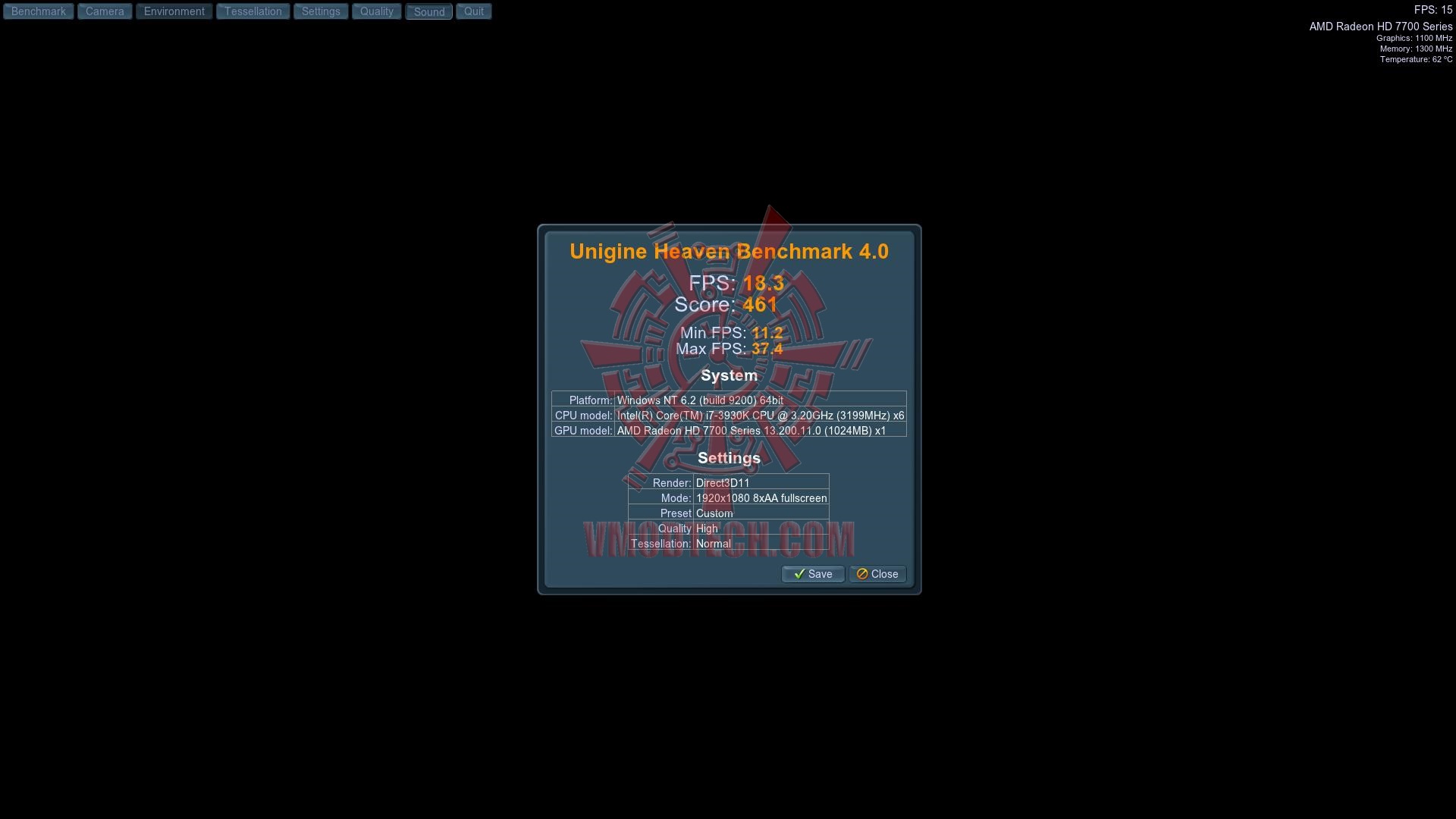

Unigine Heaven 4.0 Benchmark

.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

.

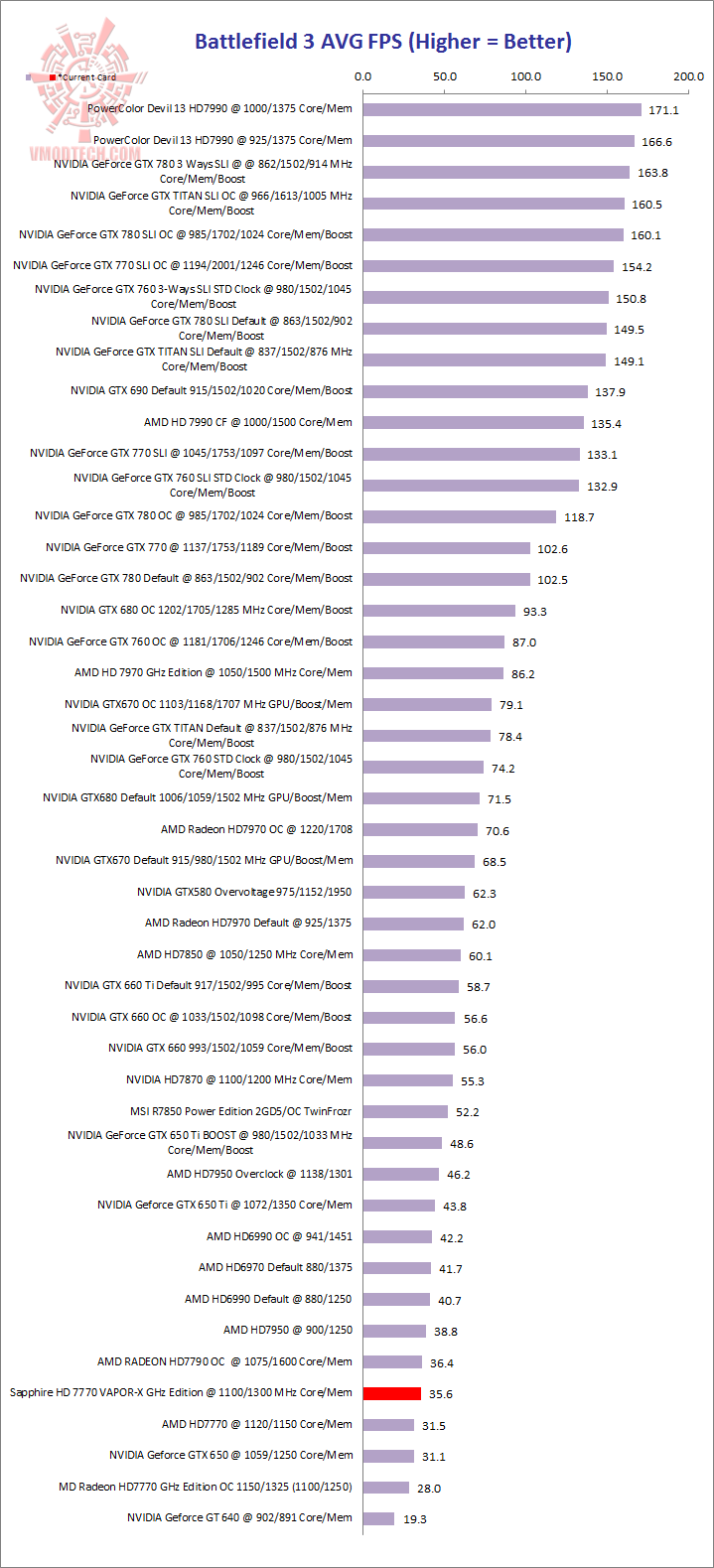

Battlefield 3 Hi Resolution Benchmark

.

.

.

.

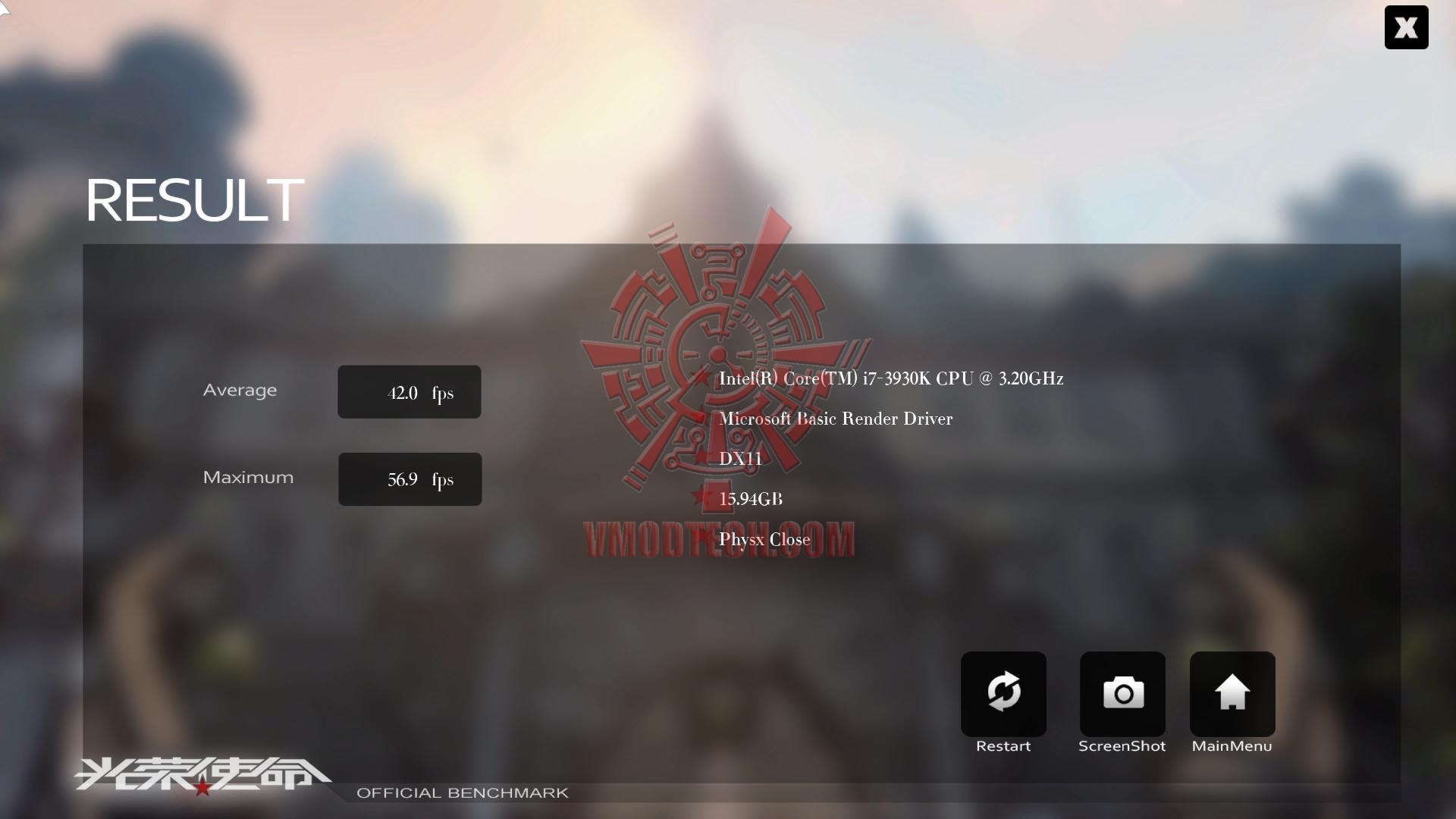

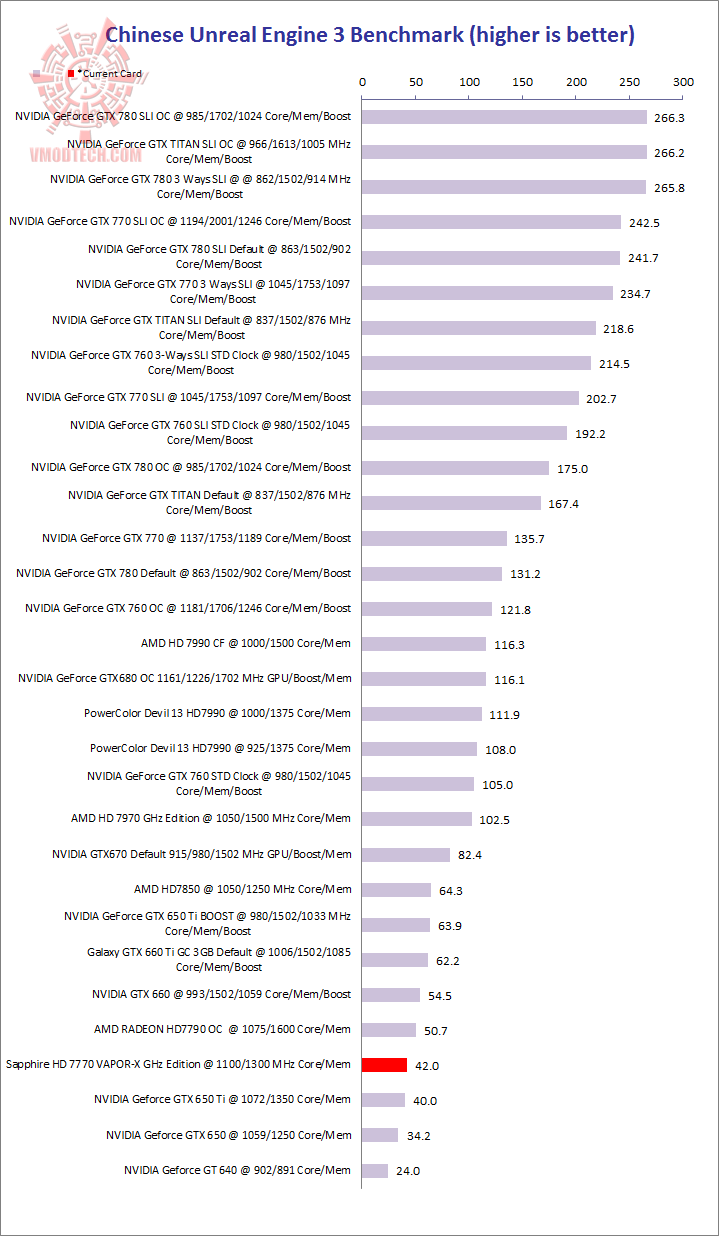

Chinese Unreal Engine 3 DirectX 11 Benchmark

.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

.

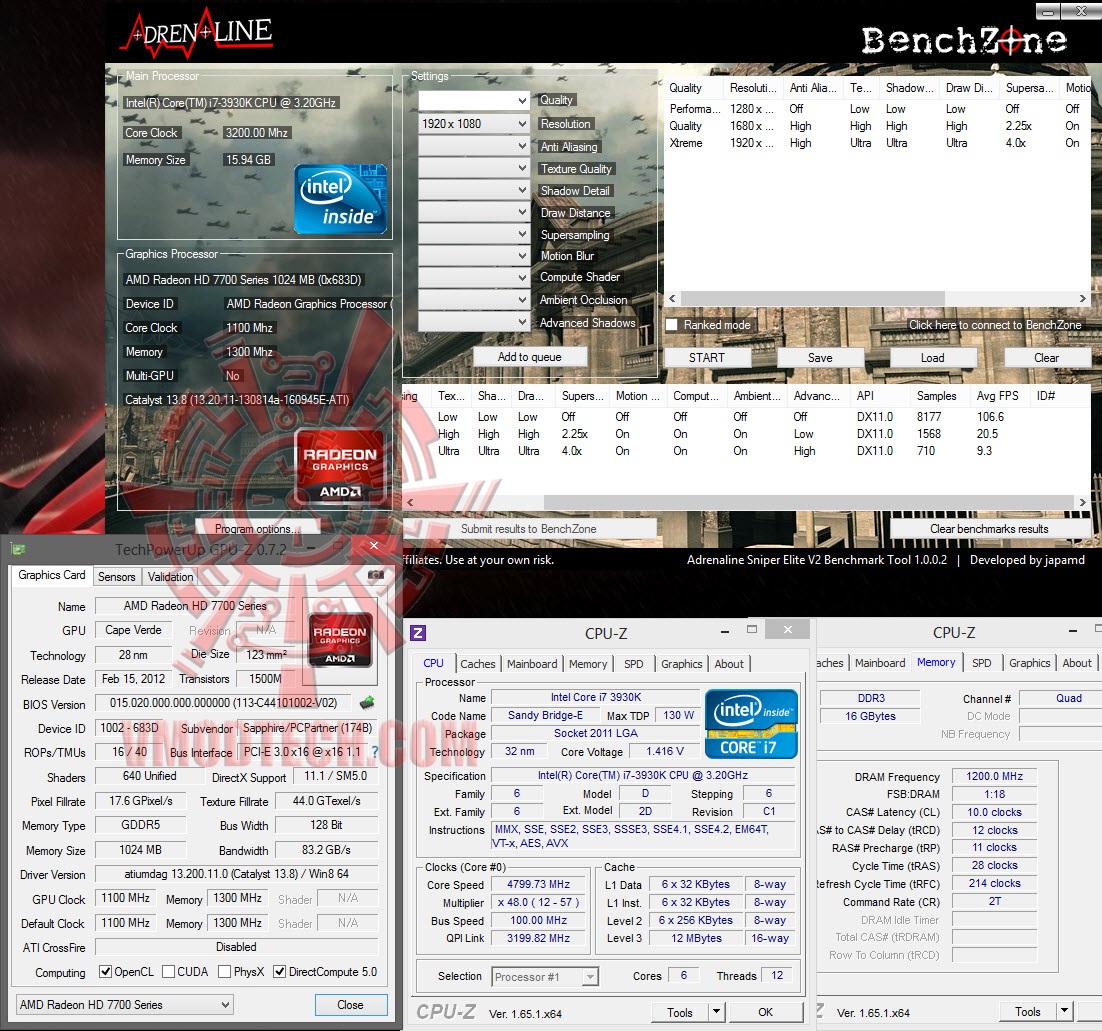

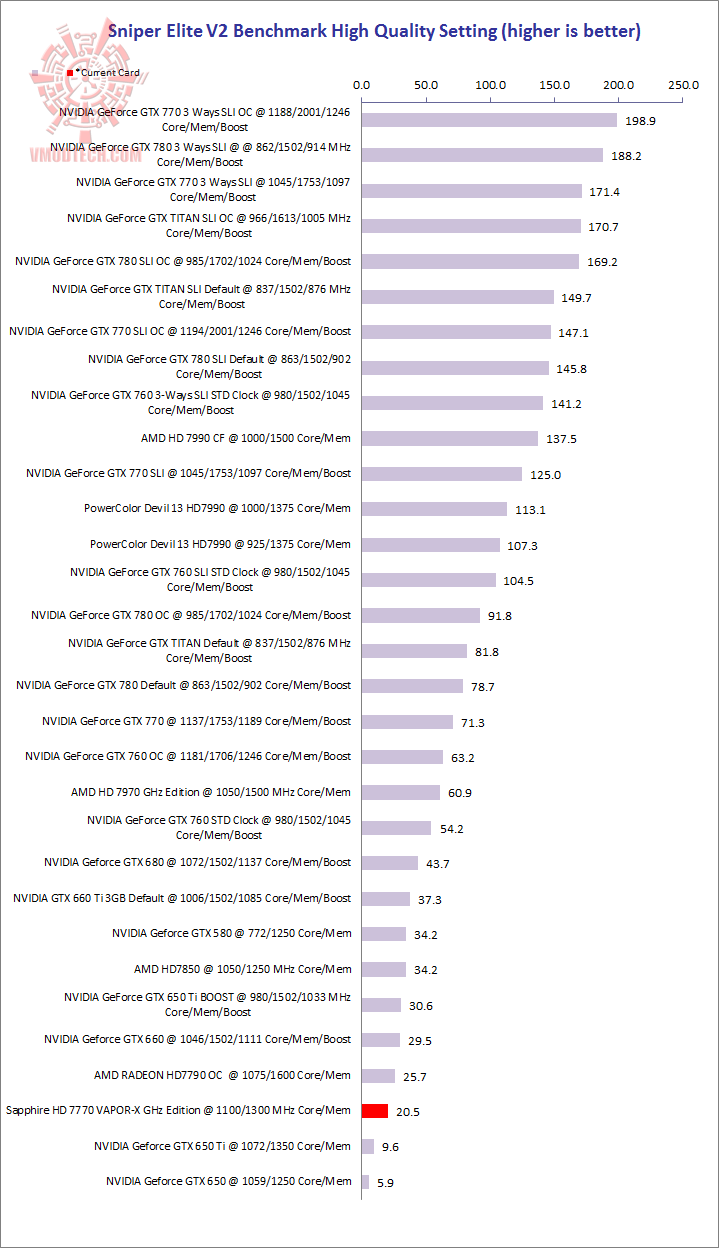

Sniper Elite 2 Benchmark.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

.

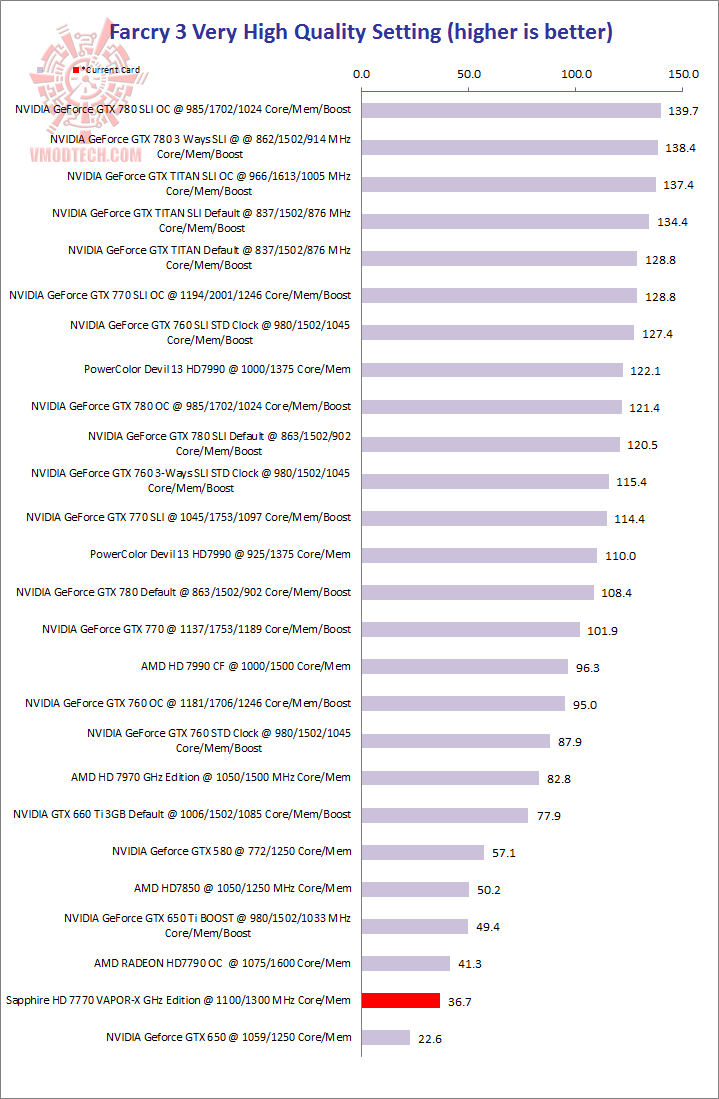

FARCRY 3 Very High Setting Benchmark

.

.

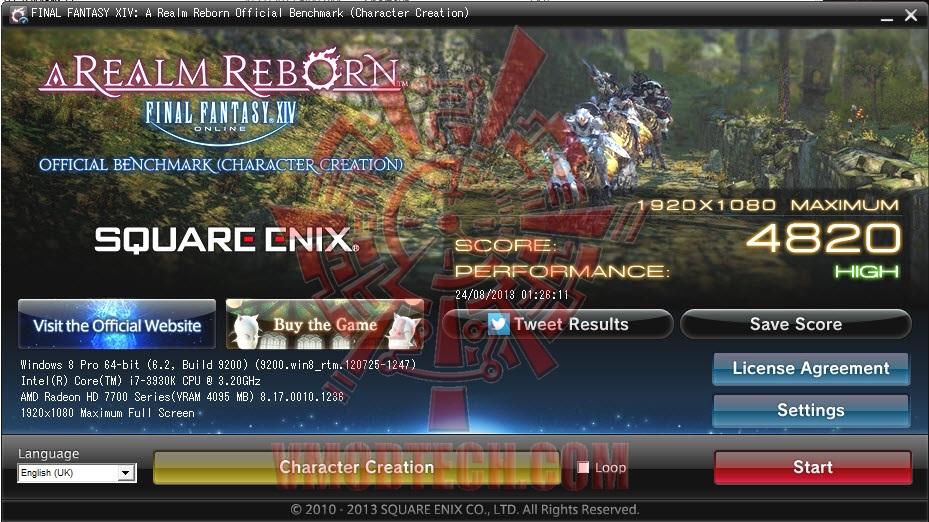

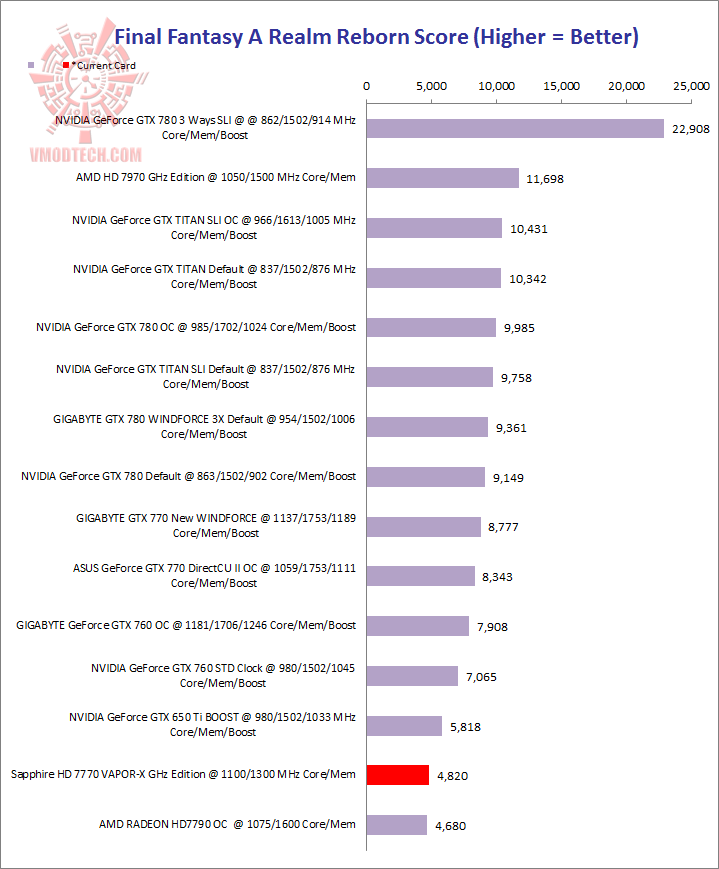

Final Fantacy XIV A Realm Reborn Benchmark

.

SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem

.

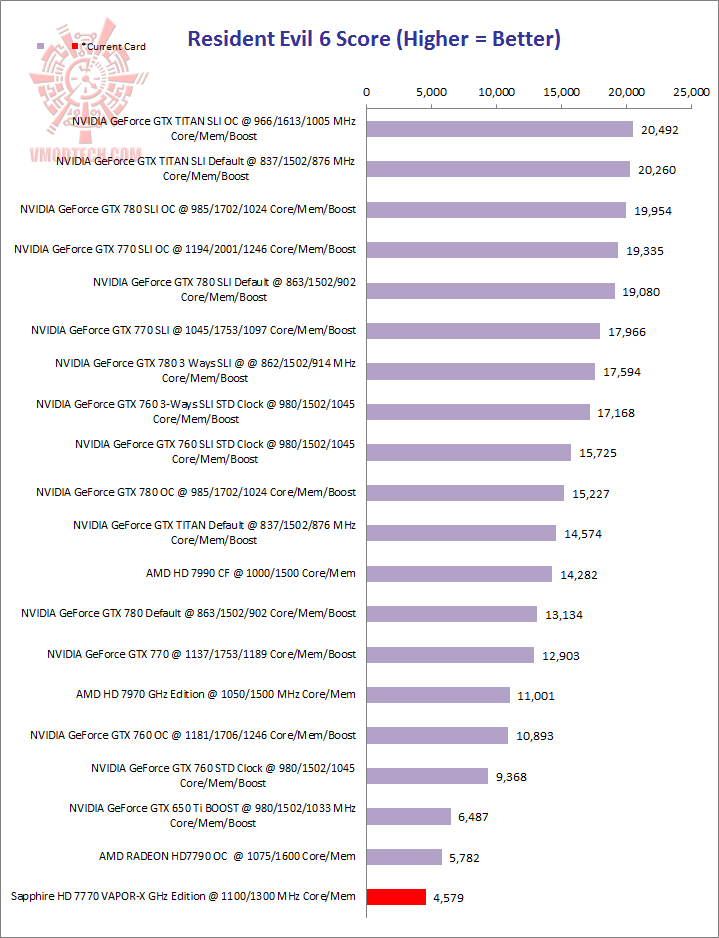

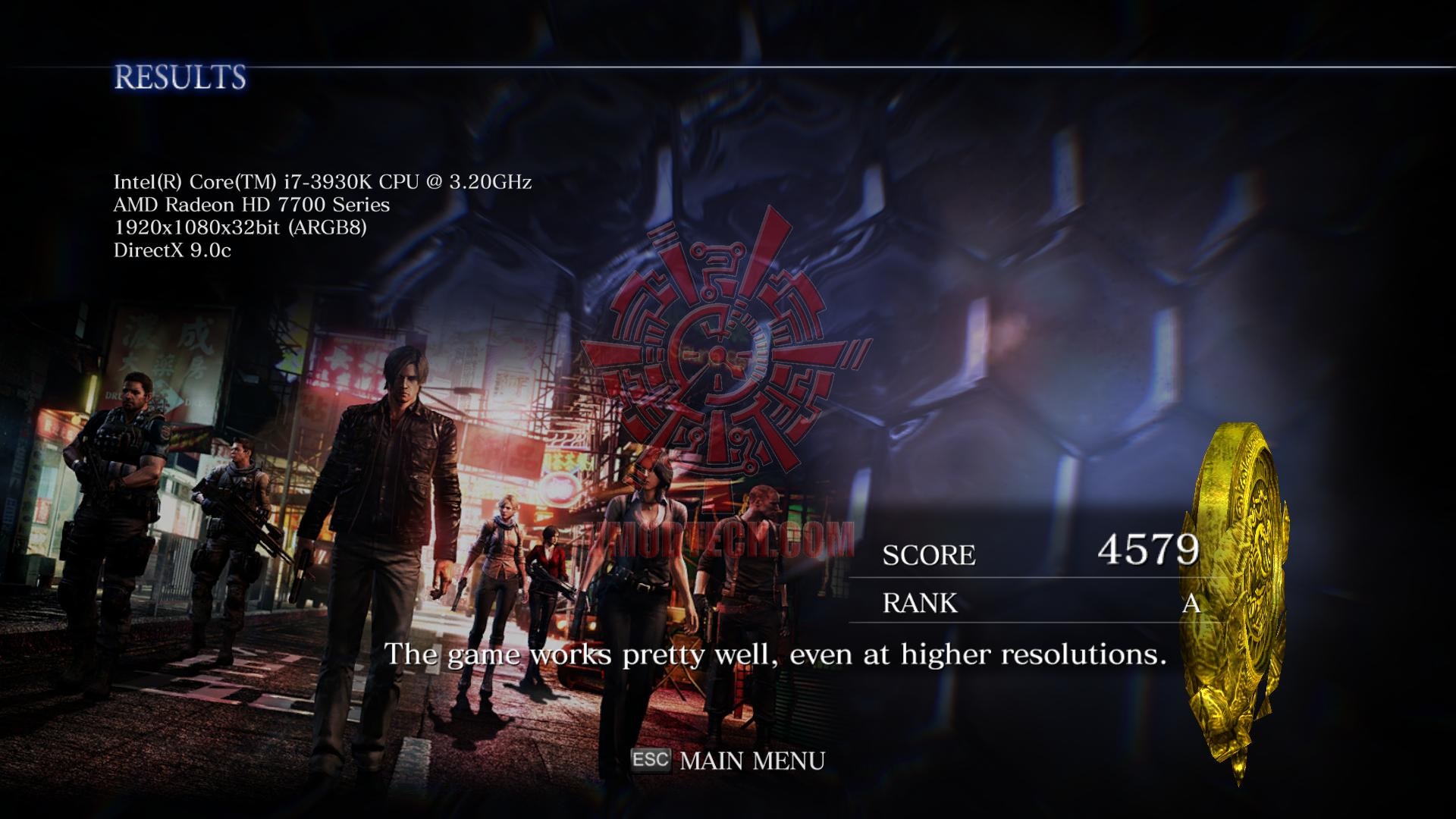

Resident Evil 6 Benchmark

.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

.

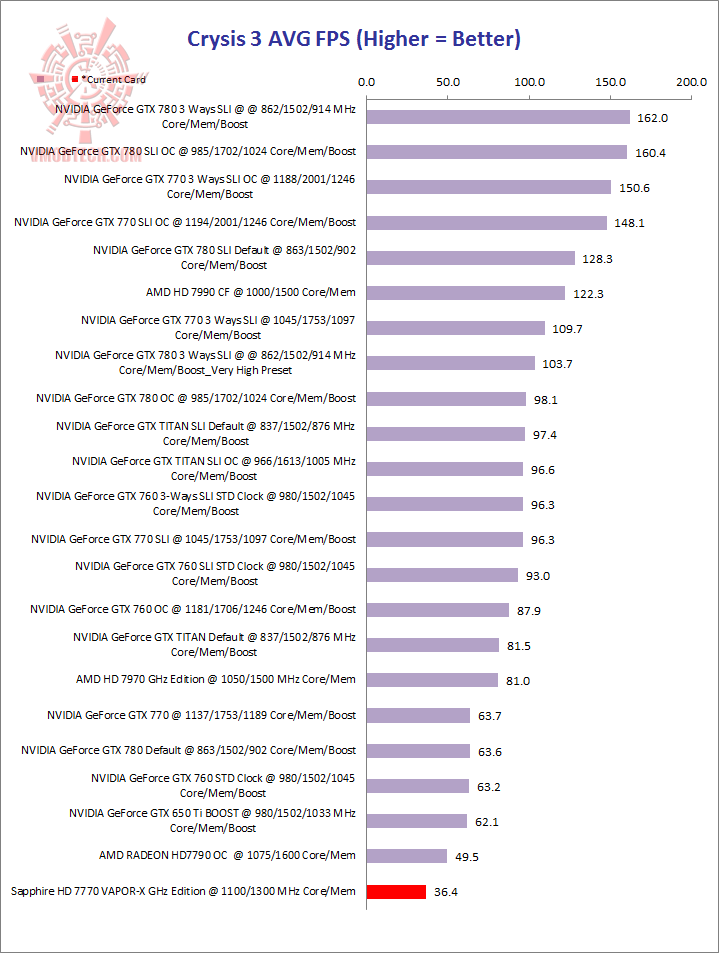

Crysis 3 Benchmark

.

.

METRO Last Light Benchmark

.

SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X @ 1100/1300 MHz Core/Mem

.

.

Conclusion

ประสิทธิภาพของ SAPPHIRE HD 7770 GHz Edition OC 1GB GDDR5 VAPOR-X นั้นถือว่าเหลือเฟือสำหรับการใช้งานทั่วๆไปรวมถึงการเล่นเกมส์ก็รองรับเทคโนโลยีของเกมส์เกือบทั้งหมดแต่อาจจะต้องมีการปรับแต่งค่าต่างๆในเกมส์ให้เหมาะสมบ้าง ตัวการ์ดนั้นได้ถูกออกแบบชุดระบายความร้อนที่เป็นเอกลักษณ์อย่าง VAPOR-X ที่ได้แสดงประสิทธิภาพกันไปแล้วว่ามันสามารถควบคุมความร้อนได้เป็นอย่างดี ความร้อนที่วัดได้จากโปรแกรม Furmark นั้น สูงสุดเพียง 56 องศาเซลเซียสที่รอบพัดลม 100% ซึ่งที่ความเร็วรอบของพัดลมนี้เกิดเสียงเบามากทีเดียวครับ แต่หากใครรู้สึกว่าดังก็อาจจะลดรอบพัดลมลงแล้วประคองให้ความร้อนไม่สูงมากจนเกินไปนักก็น่าจะเป็นการปรับแต่งที่น่าสนใจ ผมลองสืบๆราคาในตลาดดูเห็นว่าไม่เกินห้าพันบาท ประสิทธิภาพคุ้มค่าใช้ได้ครับ

.

..

CHANE

.

.

.
